Поворотный стол для фрезерного станка с ЧПУ

Базовая комплектация любого оборудования предполагает набор обязательных функций, но часто для выполнения некоторых операций этого мало. Дополнительная оснастка расширяет возможности. Одним из видов таких приспособления является поворотный стол для фрезерного станка. Фиксируется он на основу главной конструкции и позволяет обрабатывать сложные фасонные детали. В зависимости от целей выбирается размер и марка поворотного стола. При этом важно учитывать совместимость оборудования. Хотя в большинстве случаев таких проблем не возникает, поскольку отраслевые стандарты максимально унифицированы и позволяют легко использовать изделия сторонних производителей.

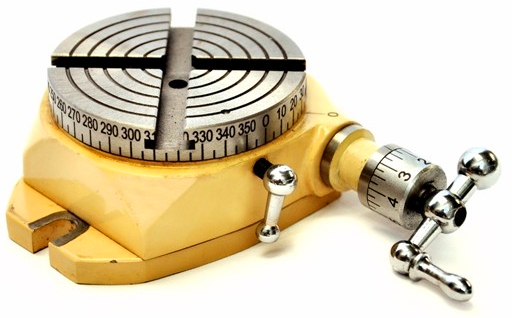

Устройство поворотного стола

Не зависимо от класса и сложности изделия принципиальная схема работы у всех одинаковая. К базовым элементам устройства относятся:

• Основание. Аналог станины станка. Обязательно предусмотрена система крепления к станку.
• Планшайба. Поворотная часть устройства. В центре детали отверстие (прямое, но чаще конус Морзе). На рабочей плоскости Т-образные пазы для фиксации обрабатываемой заготовки или зажимного механизма. В современных моделях может использоваться оригинальная система закрепления детали. После установки заготовки планшайба обязательно надежно фиксируется в нужном положении.
• Управление. Планшайба может вращаться вокруг центральной оси с помощью механической рукоятки либо электродвигателем. Станки с ЧПУ и поворотные столы специальной конструкции в современном исполнении программируются.

Принцип работы оснастки

Главной задачей поворотного стола является обработка деталей такими способами, которые невозможны на обычном фрезерном или токарном станке. Устройство позволяет реализовать достоинства вышеперечисленного оборудования. На токарном станке изготавливают детали в виде тела вращения. Невозможно оставить необработанной, часть заготовки выходящий за периметр резания, а необходимость такая есть.

На фрезерном станке неподвижная деталь обрабатывается координатным векторам. Установив поворотный стол можно делать незаконченные тела вращения и растачивать отверстия, которые невозможно установить в токарный станок.

На видео показано, как работает автоматическай поворотный стол для 5ти координатного ЧПУ станка.

Достигается такой результат тем, что обрабатываемая деталь закреплена не на станине фрезерного станка, а в устройстве, которое дает возможность заготовке иметь ось вращения. Это и стало основным принципом работы поворотного стола. Программируемое оборудование позволяет изготавливать сложные по форме детали не на дорогих обрабатывающих центрах, а используя обычный фрезерный станок, но с этим замечательным приспособлением.

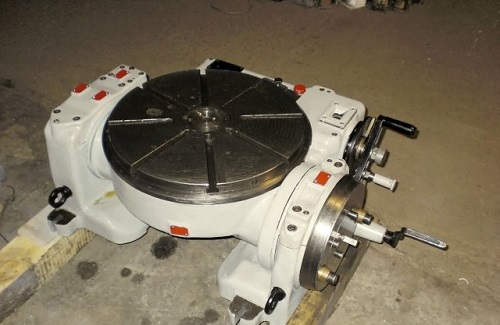

Классификация оборудования

Принято разделять поворотные столы по нескольким параметрам. Во-первых, по рабочему положению. Оснастка может быть горизонтальной, вертикальной и универсальной, то есть работать ей можно в двух плоскостях.

Во-вторых, по габаритам. В расчет принимают размер планшайбы. Он может варьировать от ∅ 110 мм до ∅ 630 мм. Возможны столы других размеров, но это специальные изделия, выполненные под заказ или для определенных операций.

В-третьих, по способу регулировки и настройки. Оснастка может быть оснащена простой механической ручкой, приводом от главного станка и оборудована собственным электродвигателем.

И наконец, в-четвертых, поворотный стол с расширенным функционалом. Например, он может иметь не одну ось вращения, а две, вертикальную и горизонтальную.

Эксплуатационные характеристики

Разнообразие моделей различных производителей открывает широкие возможности выбора конкретного изделия для решения четко поставленных целей. Специфика предприятия обуславливает характеристики устанавливаемого поворотного стола. Для эксклюзивной высокоточной работы выбирают модели проверенных компаний наивысшего класса точности.

Допуски у такого оборудования минимальны и составляют:

• Угол поворота — 1 сек;
• Прямолинейность рабочей поверхности — 3,0 мкм;
• Торцевое биение планшайбы — 1,5 мкм;

Однако такие поворотные столы не дешевы и на практике нет необходимости использовать их в обычном производстве. Большинство устройств этой категории предлагаются по более доступным ценам, но вполне приемлемыми характеристиками:

• Угол поворота — 1 мин;
• Прямолинейность рабочей поверхности — 10-20 мкм;
• Торцевое биение планшайбы — 12-20 мкм;

Центральное отверстие, как правило, выполнено в виде конуса Морзе №3 либо №4. Универсальный способ эффективно центровать заготовку. Подобным образом используются конуса Морзе практически во всех металлообрабатывающих станках.

Для каких работ используется поворотный стол

Область применения в металлообработке чрезвычайно обширна. Изготовление сложных деталей, таких как фланцы с креплениями, элементы корпусов механизмов. Эффективная обработка отверстий в деталях, которые невозможно правильно ориентировать в патроне токарного станка. Заготовки, с определенными угловыми расстояниями. Фрезерование пазов, уступов. Сверление отверстий, на одинаковом расстоянии от центра детали с точно заданным углом относительно друг друга. Очень разумно применять оснастку при мелко- и среднесерийном производстве.

Станки с ЧПУ и программируемые поворотные столы выполняют практически ту же работу, что и координатно-расточное оборудование и обрабатывающие центры.

Ограничения в обработке могут быть вызваны лишь размерами обрабатываемой детали. Вылет относительно точки фиксации регламентирован нормами и правилами работы. Чем крупнее деталь, тем больше должен быть диаметр планшайбы поворотного стола. Превышение рекомендованных значений недопустимо.

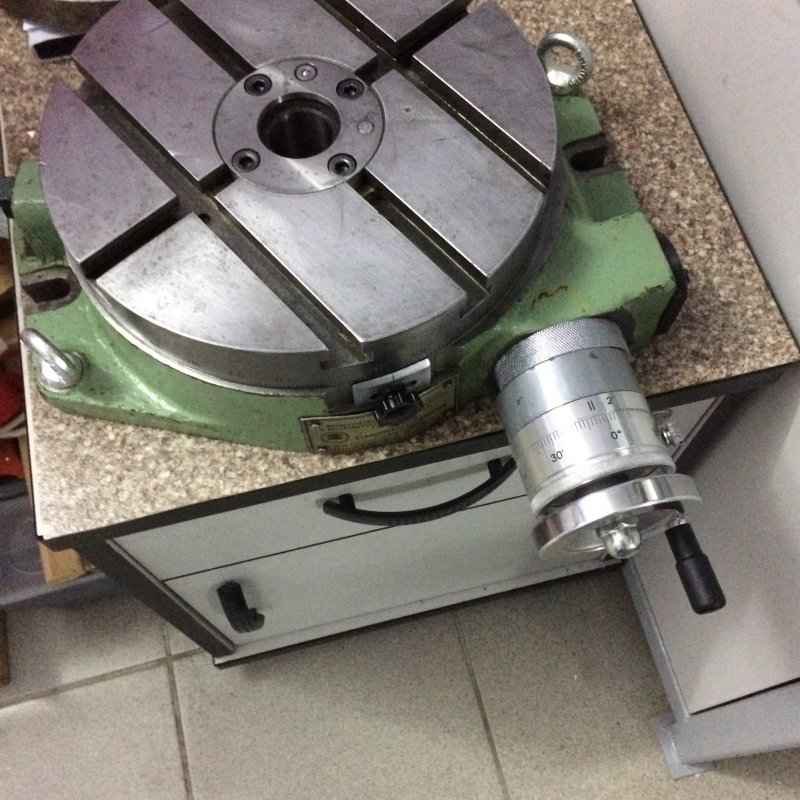

Установка оснастки на станок

Трудностей при фиксации на опорной плите фрезерного станка не должно возникнуть. Свободно перемещаемые крепежные болты в Т-образных пазах подводиться к ответным отверстиям или пазам и закручиваются гайки. Операция проста, но немалый вес устройства требует осторожность при транспортировке. Ставиться поворотный стол на полностью очищенную от стружки  мусора поверхность. Прилегание должно быть полным. Следующим этапом работы будет настройка оснастки. Операция требует знаний, опыта и квалификации.

Есть несколько способов правильно позиционировать поворотный стол. Несложная работа, где нет необходимости соблюдать точность до микрона допускает настройку без специального инструмента. На пробной заготовке делается касание фрезой, затем поворачивают стол на 180° и повторяют работу режущего инструмента да аналогичного значения. Замеряют допуски и отклонения и на необходимую величину корректируют. Гораздо сложнее настроить оборудование для высокоточной работы. Качественно ее сделать могут лишь квалифицированные мастера с помощью специального инструмента. Ставятся упоры и концевики. Тестируется пробный образец и если требования по точности соблюдены, то начинают работу. В техническом задании указано количество необходимых замеров. Ответственные детали проверяются все. При выпуске партии изделий, замерять можно не каждую, а через рекомендуемое количество штук.

Преимущества и недостатки

Неудовлетворительная работа оснастки может быть обусловлена неправильным выбором модели, либо недостаточной квалификацией работника. Характеристики четко прописаны в сопроводительных документах и, как правило, гарантированны производителем. Отдельные случаи производственного брака решаются в индивидуальном порядке.

Достоинств же у поворотного стола предостаточно. Имея в арсенале такую оснастку можно освоить дополнительные виды работ или наладить выпуск новых изделий. Некоторые операции можно оптимизировать. Одним из вариантов применения поворотного стола является обработка сложных сварных конструкций. Часто обрабатываются они вручную. Времени уходит много, и качество оставляет желать лучшего. Настроив фрезерный станок с поворотным столом для подобной операции, геометрические размеры деталей становится на порядок точнее, а время на обработку сокращается многократно.

Окупаемость оснастки зависит от объемов производства и может варьировать в значительных пределах, но то, что предприятие выиграет в качестве выпускаемых изделий, сомнению не подлежит.

DIY Поворотный столик для 3D-сканирования и съемки фото-360 / Хабр

Всем привет!

У меня появилась новая версия поворотной платформы «PhotoPizza» и я сделал для нее видеоролик, демонстрирующий процесс сборки, которым и хотел поделиться.

ФотоПицца — это открытый проект поворотного предметного стола для фотосъемки объектов со всех сторон (3D-фото-360, спин-фото). Блок управления платформы основан на Arduino.
Вы можете самостоятельно собрать данное устройство из доступных компонентов, используя подробные инструкции, причем, вам не понадобятся глубокие познания в электронике.
Официальная страница проекта

Новая платформа сделана из ПВХ (Поливинилхлорид) и весит всего 5 кг при этом выдерживает нагрузку до 40 кг
Для грузоподъемности до 100 кг платформу нужно собирать из акрила.

Очень легкий материал и подходит для поворотных платформ с небольшой грузоподъемностью (30-50 кг), грузоподъемность зависит от равномерности распределения массы фотографируемого объекта по плоскости вращающегося диска. Если правильно распределить вес, можно поставить объект весом и в 60-70 кг. Из-за маленького веса, платформу удобно применять для выездной фотосъемки, даже с учетом транспортировки с помощью общественного транспорта. Белый материал упрощает съемку объектов на белом фоне, но не рекомендую использовать стандартный диск любой платформы для потоковой съемки. Диск изнашивается, пачкается и поэтому, сверху необходимо класть дополнительный круг из бумаги, а лучше из тонкого, матового пластика, толщиной, приблизительно 0,7 мм. В отличии от акрила, ПВХ материал намного мягче и может продавливаться после приложения точечной нагрузки, в то же время, он более популярен в сфере наружной рекламы, стоит дешевле и легко найти обрезки для деталей поворотной платформы.

Также в новой конструкции предусмотрена возможность сборки с фиксацией верхнего диска.

В данной, не прозрачной версии платформы, верхний диск крепиться жестко и не снимается без раскручивания гайки центральной оси
Материал — ПВХ 10 мм
Номинальная грузоподъемность — 30 кг
Максимальная грузоподъемность — 40 кг
Может вращать и человека, весом до 75 кг, но эксплуатация при такой нагрузке не рекомендуется.
Диаметр круга — 480 мм
Подходит для фотограмметрического 3D-сканирования объектов — это способ построения 3D-модели на основе анализа последовательности кадров с разным ракурсом.
Возможная скорость съемки — 100 кадров за 15 секунд
Настраиваемые параметры вращения — ускорение, скорость вращения, бесконечное вращение, вращение на определенное количество шагов, 4 настраиваемые программы
Дистанционное управление ИК пультом и кнопками снизу экрана
Возможна автономная работа

Использование в качестве подвесной системы:
Номинальная грузоподъемность — 5 кг
Максимальная грузоподъемность — 10 кг

Вес и физический размер:
Вес полного комплекта — 5 кг
Высота — Зависит от высоты двигателя,70-90 мм
Длинна, со стороны двигателя — 565 мм
Ширина — 524 мм
Диаметр вращающегося диска — 480 мм

Файлы для резки материала
2 файла, для прозрачного и непрозрачного пластика, отличаются окошком для дисплея в блоке управления.
Файлы представлены в форматах *.cdr и *.eps

Файл для прошивки Arduino
Следующая версия прошивки будет поддерживать управление затвором фотоаппарата через ИК порт или провод.

Поворотный стол для сварочного позиционера

Поворотный стол для сварочного позиционера – полное руководство по часто задаваемым вопросам

Нам известно, что поворотные столы сварочного позиционера очень помогают в процессе сварки. Вот почему многие сварщики предпочитают использовать его, а не просто выполнять проект вручную.

Но насколько эффективны поворотные столы сварочного позиционера в современной сварочной промышленности? Вот что мы собираемся выяснить. Это подробное руководство будет посвящено сварочным позиционерам.

К концу этого руководства вы не только узнаете, нужно ли оно вам; вы также сможете выяснить, с каким производителем вы будете работать над заказом этого оборудования.

Что такое сварочный позиционер?

Сварочные позиционеры – это дополнительное механическое оборудование, которое используют сварщики.

Он помогает расположить сварной шов за счет механического вращения заготовки.

В целом это позволяет сварщику просто стоять на месте и постоянно работать на определенном уровне.

Как работает сварочный позиционер?

Сварочный позиционер работает, сцепляясь с клапаном или точкой, в которой удерживается заготовка.

Затем, в зависимости от цели, он будет вращать и вращать рабочий материал. Он будет вращаться на определенной оси в зависимости от технических характеристик сварщика.

Зачем использовать сварочный позиционер?

Использование сварочного позиционера не только на пользу сварщику. Собственно говоря, это помогает и для качества работы.

Вот некоторые из лучших причин, по которым вам следует использовать сварочный позиционер:

Вы обезопасите себя и своих сварщиков

Сварочные позиционеры обеспечивают максимальную безопасность сварщиков.

Заготовка будет хорошо закреплена и прикреплена к позиционеру, она не будет двигаться. Никаких цепей, строп и тросов – вы надежно закрепите его на позиционере.

Вы уменьшаете стресс и утомляемость сварщика

Сварщики будут оставаться на уровне поверхности во время сварки. Им не пришлось бы пригибаться, пролетать над головой или достигать сложных положений во время сварки.

Лучшее и высокое качество сварного шва

Собрав все его возможности, он гарантирует более высокое качество работы. Все станет точнее, точнее, а движение заготовки станет более контролируемым.

Повышенная производительность

Используя сварочный позиционер, вы можете рассчитывать на более быстрое выполнение проекта.

Если вы сравните его с ручным управлением, он будет быстрее, эффективнее и качественнее.

Что такое позиционеры для сварки труб?

Это сварочные позиционеры, предназначенные для сварки труб и трубок.

Использование сварочных позиционеров и ручное управление

Ручное перемещение – это классический или традиционный подход к сварке. Однако это утомительно для сварщика.

Вы также можете получить неточные сварные швы из-за непредсказуемого движения заготовки.

Использование сварочных позиционеров избавит вас от стресса, который вы испытываете.

После установки вы можете указать, как будет вращаться заготовка. Все автоматизировано, и вам не придется поднимать свариваемый материал!

Каковы области применения сварочных позиционеров?

Сварочные позиционеры широко используются. Однако вы можете использовать сварочные позиционеры для:

• Монтаж сварочного оборудования и оборудования
• Вращение деталей для сборки
• Расположение поворотного
• Вращающиеся детали с огромным смещением
• Трубы, колеса, валы и прочие однотипные сварочные изделия

Наиболее распространенные варианты сварочного позиционера

Существует множество стилей и опций для сварочных позиционеров.

Наиболее распространенными и востребованными агрегатами являются:

• Ротационные сварочные позиционеры
• Позиционеры для сварки труб
• Зажимные сварочные патроны
• Общие сварочные позиционеры
• Сварочные столы
• Позиционеры задней и передней бабки
• Настольные сварочные позиционеры

Какова обычная производительность сварочного позиционера?

Сварочные позиционеры, как правило, могут выдерживать вес в диапазоне от 50 фунтов до 200 000 фунтов.

Цены на сварочные позиционеры

Цены на сварочные позиционеры будут зависеть от определенных факторов, включая:

• Его весовая способность
• Общий вес машины
• Тип машины
• Особенности и функции сварочного позиционера

Чтобы узнать точную информацию о ценах, свяжитесь с производителем, с которым вы хотите вести дела. Они дадут вам расценки или оценку позиционера, который вам нужен для вашего проекта.

Каковы преимущества использования сварочных позиционеров?

Чтобы назвать несколько наиболее заметных преимуществ использования сварочных позиционеров:

• Лучшее качество сварки
• Меньше утомляемости сварщика
• Более высокий коэффициент затрат и производства
• Автоматизированный; Требуется меньше контроля
• Более высокая грузоподъемность

Детали сварочного позиционера

У разных сварочных позиционеров есть разные части.

Но, если бы мы назвали самые общие части сварочных позиционеров, они бы включали:

• Монтажная пластина
• Управление двигателем (Процессорный блок)
• Поворотный механизм
• Факел
• Цанга
• Рычаг регулировки
• Тета-блок

Что такое ротационная сварка?

Это тип сварки, в котором используется сварочный позиционер, который направляет горелку на поверхность.

Часто резак фиксируется или может двигаться вперед и назад. Цель состоит в том, чтобы заполнить бусиной большую площадь.

Что такое ротационные сварочные позиционеры?

Это позиционеры того типа, которые вам понадобятся, если вам нужен вращающийся сварной шов.

Он перемещается на 360 градусов и позволяет вам выполнять сварку на уровне поверхности.

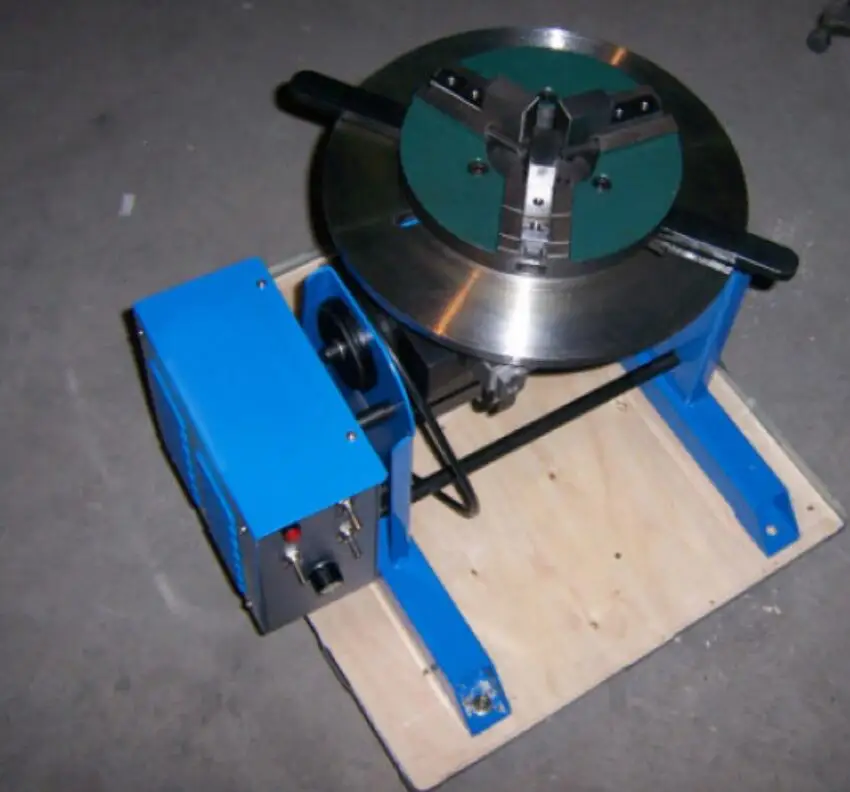

Что такое настольные сварочные позиционеры?

Эти типы машин лучше всего подходят для небольших конструкций, требующих сложных деталей.

Их несложно установить, и их основное предназначение – установка тяжелой артиллерии; не забывая о дизайне и деталях.

Что такое сварочный стол?

Проще говоря, это машины, которые могут помочь вам в вашем сварочном проекте.

Сварочные столы – это оборудование, которое может самостоятельно вращать заготовку. Он может управляться (вручную) или может быть установлен автоматически.

Как вы используете поворотные столы сварочного позиционера?

Использование поворотного стола сварочного позиционера не сложно и не сложно. Фактически, это можно свести к следующим шагам:

1. Перед сваркой загрузите заготовку на стол.
2. Затем он удерживается на столе зажимными патронами и болтами.
3. С помощью контроллера или педали можно начать вращение – это будет зависеть от выбранной скорости и темпа.
4. Если вы используете поворотный стол для ручной сварки, вам придется удерживать присадочный металл и / или сварочную головку. В противном случае вы можете настроить их на выполнение в желаемом темпе.
5. После завершения вы можете выгрузить заготовку из станка; сварка завершена.

Вы можете думать об этом как о машине, которая освободит две руки от заготовки.

Являются ли поворотные столы автоматическими?

Существуют различные виды обработки сварочного стола.

Вы можете выбирать из ручных поворотных столов, полуавтоматических поворотных столов и автоматических поворотных столов. Сейчас большинство сварочных поворотных столов автоматические. Однако некоторым сварщикам удобнее выбирать темп.

Где можно применить сварочные поворотные столы?

Поворотные столы сварочного позиционера можно использовать в самых разных областях.

Но, к наиболее распространенным относятся создание оборудования и комплектующих в следующих отраслях:

• Химическая индустрия
• Судостроение и судостроение
• Энергетическая и генерирующая отрасли
• Бензиновая промышленность
• Автоматизированная индустрия
• Нефтегазовая промышленность
• Стальная промышленность
• И многое другое

Это не единственные варианты, которые у вас есть – их гораздо больше! Часто его больше используют при сварке круглых или цилиндрических объектов, поскольку с ними сложнее работать.

Какие преимущества дает использование вращающихся сварочных столов?

Вы можете найти множество различных преимуществ и преимуществ от использования сварочного стола.

К наиболее распространенным из них можно отнести:

Более быстрое и короткое время позиционирования

Одним из основных преимуществ и преимуществ, которые вы можете получить от его использования, будет скорость; скорость с точки зрения позиционирования и производительности.

Предлагаемая автоматизация позволит вашим сварщикам быстрее получать лучшие сварочные позиции. Им не пришлось бы экспериментировать, потому что заготовка лежала бы ровно.

Благодаря этому вы можете рассчитывать на меньшую продолжительность сварки и более короткие сроки получения результатов.

Меньше труда

Если вы собираетесь использовать сварочный поворотный стол, вам понадобится только один (1) сварщик или оператор. После того, как заготовка была загружена на стол, оттуда это так же просто, как алфавит.

Если ваши машины полуавтоматические или автоматические, сварщик может позволить ей работать самостоятельно.

Безопасность ваших сварщиков

Возвращаясь к вышеизложенному, он способствует обеспечению безопасности ваших сварщиков. Вам не придется беспокоиться об опасностях при обращении с заготовкой, даже если она слишком тяжелая.

Лучшие и более точные результаты

И последнее, но не менее важное: это может дать многообещающие результаты. Простота сварочных проектов, которые у вас есть, позволит вам повысить производительность.

Окончательный вердикт: больше экономии

Все эти преимущества указывают на одно – большую и лучшую экономию на эксплуатационных расходах и обслуживании!

Это лишь самые распространенные преимущества, которые вы можете получить от использования сварочного стола. Другие, более конкретные, будут зависеть от заготовки и вашего проекта.

На что обратить внимание производителям сварочных позиционеров?

Если вы собираетесь работать с компанией, производящей сварочные позиционеры, вам необходимо четко понимать свои потребности.

Вам нужно опасаться следующего:

• Их опыт;
• Продукты; и
• Доказательство выполненных работ и деталей

Кто является лучшим производителем сварочных позиционеров

Здесь, с нами, в Waldun, вам никогда не придется беспокоиться о приобретении необходимой машины.

У нас есть широкий спектр машин и оборудования, которым вы можете воспользоваться. Это часть нашего сварочного оборудования с плазменной дугой (PTA) – все в одном!

Когда вы работаете с Waldun, вам никогда не придется думать о качестве и долговечности нашего оборудования.

Тысячи клиентов доказали это – не упустите шанс поработать с лучшими в отрасли

Что такое сварочные позиционеры

Сварочные позиционеры это аппараты, облегчающие сварочный процесс.

Они вращаются на полный угол в 360 градусов, благодаря чему сварщик просто стоит в одном положении. Существует много различных типов сварочных позиционеров, но наиболее распространенным является поворотный стол.

Что такое поворотный стол сварочного позиционера?

Поворотный стол сварочного позиционера – это сварочный позиционер с плоской поверхностью.

Вы можете использовать его, потому что он вращается и вращается вокруг своей горизонтальной оси. Он показывает сварщику всю форму заготовки без необходимости перемещать и обходить ее.

Это небольшие позиционеры, которые можно разместить на скамейке.

Это позиционеры, которые могут быть плоскими на поверхности или могут иметь зажимные патроны для зажима заготовки.

Как использовать поворотный столик сварочного позиционера?

Использовать поворотный столик сварочного позиционера очень просто.

Выполните следующие действия, чтобы более эффективно и результативно использовать сварочные поворотные столы.

1. Подготовьте заготовку для обработки
2. Отрегулируйте и установите размер поворотного стола сварочного позиционера в соответствии с размером и весом заготовки.
3. Включите и активируйте сварочный поворотный стол.
4. Включите сварочный аппарат / оборудование
5. Приступаем к сварке

Использовать поворотный столик сварочного позиционера довольно просто; это похоже на работу на обычной машине.

Чем вам может помочь поворотный стол сварочного позиционера?

Поворотный столик сварочного позиционера может помочь сварщику стать неподвижным. Это поможет вам оставаться на месте и сосредоточиться на сварном шве.

Для сварочных компаний он может выполнять высококачественные и точные сварные швы. Минимальная погрешность сварного шва.

Какие преимущества дает использование поворотного стола сварочного позиционера?

Поворотные столы сварочного позиционера могут дать вам следующие преимущества:

Более безопасные и надежные сварщики

Преимущество номер один, которое он дает, – это безопасность сварщика. Вы можете себе представить сварку 50-тонной заготовки без поворотного стола для напольного позиционера?

Это не только сложно, но и опасно для безопасности сварщика. С помощью поворотных столов сварочного позиционера он зажимается и прикрепляется так, чтобы не двигаться.

Более высокая производительность

Использование поворотных столов сварочного позиционера может повысить вашу производительность как сварщика.

Есть машины и оборудование, которые можно запрограммировать на автоматизацию сварки. Если вы используете его с поворотным столом сварочного позиционера, процедура будет быстрее и срочнее.

Повышенное и лучшее качество сварки

Сварщики не будут думать о том, как они могли бы маневрировать заготовкой, если бы они использовали этот аппарат.

Единственное, о чем вы будете думать, – это качество сварного шва; это улучшает и увеличивает качество сварного шва, независимо от масштабов проекта.

Меньше работы / труда

Используя поворотный столик сварочного позиционера, вы можете назначить меньше людей для выполнения работы. Это означает меньше труда и больше экономии.

Это лишь некоторые из наиболее распространенных преимуществ, которые вы можете получить с помощью сварочного стола. Если вы думаете, что это просто еще одна статья расходов, подумайте еще раз!

Что входит в состав поворотного стола сварочного позиционера?

Различные производители поворотных столов сварочных позиционеров могут включать в себя разные детали.

Но, чтобы дать вам наиболее распространенные части поворотного стола сварочного позиционера, вот они:

• Коробка передач
• Мешок редуктора сварочного позиционера
• Сварочный позиционер
• Шпиндель
• Обложка
• Дрель и сверлильный вал

На что следует обратить внимание при покупке сварочных позиционеров?

Перед покупкой поворотного стола сварочного позиционера вам необходимо изучить множество вещей.

Но вам нужно знать следующее, потому что они самые важные:

• Емкость позиционера
• Скорость вращения
• Угол наклона
• Высота поворотного стола
• Мощность двигателя поворота
• напряжение
• Диаметр стола
• Угол поворота

Зная это, вы сможете получить именно тот позиционер, который вам нужен для вашего проекта.

Что такое сварочный вращатель?

Сварочный вращатель – это аппарат, который можно использовать для сварки цилиндрических или округлых предметов.

Вы можете использовать его при сварке как небольших, так и крупных округлых предметов.

Как работает сварочный вращатель?

Многие люди не понимают, как работает сварочный вращатель. Но на самом деле он функционирует довольно легко.

Он работает, вращая круглый или цилиндрический объект, чтобы облегчить сварку. Сварщикам не нужно менять положение при работе с тяжелыми материалами и деталями, поскольку сварочное устройство вращает его за них.

Каковы обычные части сварочного вращателя?

У разных сварочных вращателей разные части. Более того, есть производители, которые добавляют в него определенные компоненты.

Но к частям, которые никогда не будут сняты, относятся:

• Бездельник
• Ведущие колеса (что поворачивает материалы или детали)
• Колесные рамы (что поддерживает колеса)
• Передаточное устройство (что контролирует скорость вращения)
• Контроллер (что используется для изменения и модификации скорости вращения)
• Двигатель постоянного тока (DC) (что делает движение конкретным и реальным)

Даже если хотя бы одна из этих частей отсутствует, сварочный вращатель не сможет работать.

Цена поворотного стола сварочного позиционера

Цены на поворотные столы сварочного позиционера варьируются от одного производителя к другому.

Фактически, это будет зависеть от множества факторов, таких как емкость, размер, функциональность и так далее.

Как выбрать сварочный позиционер, который вы будете использовать?

Помимо вещей, которые вы должны искать перед покупкой, вам необходимо знать, как выбрать позиционер, который вы покупаете.

Вот три (3) совета, которые помогут вам выбрать поворотный стол сварочного позиционера для вашего проекта:

1. Правильный тип сварочного позиционера
2. Правильный двигатель для частоты
3. Электрическая система управления

Эти три могут помочь вам сузить круг возможных вариантов; помогая вам получить самые лучшие и высококачественные поворотные столы сварочного позиционера.

Кому можно доверять с поворотными столиками сварочного позиционера?

Китай, как известно, лучший во всем – и это касается поворотных столов сварочных позиционеров.

А здесь, в деревне, нет лучшей компании, которой можно доверять, чем Waldun.

Мы в Waldun с 2005 года занимаемся улучшением и улучшением качества поворотных столов сварочных позиционеров.

На самом деле мы являемся постоянным поставщиком предприятий, занимающихся сваркой.

Почему вы должны выбрать Waldun для своих сварочных столов?

Все наши поворотные столы для сварочных позиционеров перед продажей проходят испытания и оценку. Мы можем гарантировать отсутствие недостатков и ошибок в его использовании.

Кроме того, на машины предоставляется гарантия сроком на 1 год! Вот насколько мы уверены в оборудовании, которое мы предлагаем на рынке.

Приобретите лучшие поворотные столы сварочного позиционера, которые только можно найти на рынке, с Waldun! Получите в течении 20 дней!

Микроволновая печь без поворотного стола: 8 принципов работы техники

Рейтинг автора

Написано статей

Просмотров: 329

Опубликована: 17-10-2018

Изменена: 25-10-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Первая микроволновая печь без поворотного стола была выпущена с магнетроном, который был расположен с боковой части конструкции. Со временем компания Sharp изобрела и начала поставлять на рынок привычные корпуса с вращающимся столиком. Тем не менее модели без поворотного столика не утратили своей популярности, а лишь усовершенствовались и преобразились. Узнаем о принципе работы, плюсах и минусах таких микроволновок (МВП).

Отличия МВП без вращающейся тарелки

Первым и главным минусом первых таких СВЧ был неравномерный подогрев пищи. Так как излучение было боковым, продукты хорошо нагревались только с одной из сторон, а вторая «невидимая сторона луны» оставалась непрогретой. Поэтому и появился поворотный стол — стеклянный диск определенного диаметра, который вмиг решил серьезную проблему.

В современных моделях без тарелки излучатель находится уже не сбоку, а в нижней части корпуса. Это на 13 % сокращает время любой программы. А что касается равномерности прогрева, за это отвечает двойная конструкция излучателя.

Факт! В таких моделях задействована технология FlatBed — нижний вращающийся магнетрон равномерно воздействует на продукты.

Конструкция такова: сам излучатель неподвижен, но кроме основной антенны, есть еще пара, которая и направляет на пищу лучи с разных сторон. Отсюда вытекают и основные отличия микроволновки без столика:

• Эффективный нижний прогрев.
• Быстрое выполнение любых операций.
• Плавное регулирование температурных режимов благодаря инверторному управлению мощностью.
• Наличие системы автоматической очистки внутренних поверхностей камеры.
• В конструкции намного меньше узлов, подверженных поломкам.

Виды

Компактный корпус, минимум деталей, которым нужно охлаждение, — главные особенности такой техники. Это характерно для любой модели, независимо от ее форм-фактора. Всего есть два основных вида МВП:

1. Отдельно стоящие (стационарные).
2. Встроенные.

Стационарная печка представляет собой обычную конструкцию, которую можно поставить на стол, полку или подоконник и при необходимости переставить в любое другое подходящее место. В случае редкого использования можно вообще спрятать электроприбор в шкаф или нишу.

Встраиваемая СВЧ-печка более функциональная, но устанавливается в строго отведенное для нее место, согласно инструкциям. Зато убрав прибор в нишу, вы освободите львиную долю свободного пространства на столешнице.

Плюсы и минусы

МВП, не оснащенные вращающимся диском, не требуют особого обслуживания, поэтому менее подвержены поломкам. А также следует отметить такие достоинства:

• Увеличенный объем камеры благодаря конструкционным особенностям.
• Внутрь можно ставить посуду любой формы — квадратные и прямоугольные лотки, листы под выпечку.
• Можно греть или готовить одновременно несколько блюд в разной посуде.

• Простой уход и очистка поверхностей.

• Экономия затрат на оплату электроэнергии.

Что касается обычных микроволновых печек, то у них в дне есть впадины и переходы, в которых скапливается грязь, а из-за диска ежедневно мыть эти места сложно. Также во время вращения посуда трется о покрытие камеры, и если это эмаль, защитное покрытие неизбежно стирается, а на нержавейке могут оставаться царапины. Если брызги жира во время вращения пищи попадают на слюдяную пластину, она преждевременно прогорает. Конечно, технику можно покрасить или заменить в ней слюду, но это требует сил и вложений, поэтому лучше заранее обезопасить себя от таких последствий.

Также несмотря на то, что материалом диска выступает жаропрочное стекло — разбить его вполне реально. Не исключена и поломка механизма, вращающего стол, особенно если в печку часто загружаются большие объемы пищи. Ремонт мотора следует доверять мастеру, и такая процедура стоит денег.

МВП без столика не имеют всех вышеперечисленных недостатков. Внутренние поверхности легко моются вручную даже без использования функции Auto Clean. Производители вместо эмали часто используют биокерамику или нержавейку — прочные и гладкие покрытия, которые легко чистятся, особенно если техника дополнена грилем или конвекцией.

На заметку! Инверторный двигатель во время управления магнетроном плавно меняет частоту волн — в этих целях ему не нужен трансформатор. Этот принцип экономит до 20 % электричества.

Есть ли минусы у техники без диска? Пожалуй, есть, всего один и тот — довольно субъективный. Это стоимость, которая объясняется конструкцией. При этом спрос на такие модели все равно остается на высоте. Еще один момент в том, что в аппаратах с нижним излучением нельзя нагревать одноразовую и пластиковую посуду, но это правило действует и для всех СВЧ.

Принцип работы устройства

Разложим по полочкам, как же работает инверторная микроволновка Samsung или Panasonic без тарелки.

1. Расположение магнетрона всегда нижнее.
2. Он вращается двигателем или дополнительными антеннами для равномерного распределения излучения.
3. Волны, поступающие снизу, отражаются от корпуса и воздействуют на пищу сверху и со всех сторон.
4. Излучение проходит сквозь продукты по всей их толщине.

5. Магнетрон под надежной защитой от брызг жира и отражающихся волн — это огромные возможности для мощности и экономичных программ.
6. Инверторный мотор находится рядом с «сердцем» МВП, меняя частоту волн и, соответственно, температуру.
7. Охлаждение происходит за счет естественной вентиляции (минимум шума, нет вентиляторов).
8. За работой устройства следит электронный блок управления.

Отзывы о таких устройствах часто противоречивы. Те, кто заведомо искал подобную технику, обычно довольны. А люди, купившие СВЧ без тарелки случайно или получившие ее в подарок, бывают озадачены отсутствием вращения. На самом деле, если полноценно разобраться в работе такой техники и умело пользоваться всеми режимами, она будет работать не хуже обычной, и даже лучше.

Фрезерные с делительным поворотным столо

Фрезерный, одно- или многосторонний, с делительным поворотным а) столом б) барабаном  [c.402]

Зубофрезерование дисковыми модульными фрезами осуществляют методом врезания с единым делением. Этим методом изготовляют зубчатые колеса невысокой точности (9 —10-й степени) его в основном применяют для чернового нарезания зубьев в условиях серийного производства. Обработку проводят на зубофрезерном станке ЕЗ-40 (4 = 320 мм т, = 8 мм) с двухпозиционным поворотным столом. Стандартные модульные фрезы не обеспечивают равномерного припуска под чистовую обработку, поэтому, когда необходим минимальный припуск, применяют специальные фрезы, спроектированные только для данного колеса. Время нарезания одной впадины зубьев 5 — 20 с. Скорость резания при обработке быстрорежущими фрезами чугунных колес 20 — 25 м/мин, стальных 25—30 м/мин. Черновое нарезание зубьев модульными фрезами можно проводить в делительной головке на фрезерном станке. Номер фрезы определяют по табл. 30 в зависимости от приведенного числа зубьев 2, = г/со8 8.  [c.358]

На универсальных фрезерных станках, имеющих поворотный стол, с помощью делительной головки можно фрезеровать винтовые канав р ч на режущих инструментах  [c.86]

Делительная головка 3 с заготовкой устанавливается на поворотном столе 5, который закреплен на столе фрезерного станка I, как это показано на рис. 74. После того как делительная головка повернута на вычисленный угол 0 и закреплена на поворотном столе, шпиндель головки поднимают на угол ф в вертикальной плоскости.  [c.229]

Некруглые зубчатые колеса имеют применение в машинах и механизмах, где требуется переменная скорость вращения. Для изготовления их в крупносерийном производстве применяют специальное оборудование, работающее методом обкатки или копирования. Однако в малых количествах они могут быть изготовлены и методом деления на фрезерном станке с применением оптической или механической делительной головки. Для нарезания некруглых колес методом деления применяют модульные дисковые фрезы. Нарезаемое колесо (рис. 88) устанавливается на делительной головке (или на поворотном столе), при этом плоскость симметрии фрезы в точке соприкосновения с центроидой должна составлять прямой угол с касательной к этой точке. Координаты точки определяются параметрическими уравнениями  [c.256]

Горизонтально-фрезерные станки, имеющие поворотную плиту, которая позволяет поворачивать рабочий стол в горизонтальной плоскости и устанавливать его на требуемый угол, называют j Hi/eep-сальными. Они позволяют обрабатывать винтовые канавки на цилиндрических поверхностях с использованием делительной головки.  [c.503]

В металлорежущих станках автоматическое деление наиболее часто встречается на сверлильных, фрезерных станках, на многошпиндельных станках при угловом и линейном делении. Угловое деление заключается обычно в повороте поворотной части стола, а линейное деление — в поступательном перемещении стола или приспособления на установленную величину. Как правило, оба деления осуществляются прерывисто с требуемой точностью и скоростью. Угловое деление может осуществляться с помощью делительных дисков, плоских и барабанных кулачков с приводом от стола станка, индивидуального электродвигателя, гидро- и пневмопривода и др. На рис. 14 показан автоматический поворотный стол с приводом от индивидуального электродвигателя для одновременной многошпиндельной обработки нескольких деталей на вертикально-сверлильном станке. Стол обеспечивает автоматическое деление окружности на две—шесть частей с помощью пары сменных зубчатых колес 11. Поворот планшайбы стола осуществляется электродвигателем 3, включение которого производится либо нажатием пусковой кнопки, либо конечным переключателем, управляемым от шпинделя станка. От двигателя движение передается через пару зубчатых колес 4 и червячную передачу 9. С червячным колесом жестко связан диск с пальцами 12, которые вращают мальтийский крест 10, переда-  [c.211]

Для нарезания конического колеса по этому способу на стол поперечно-строгального станка устанавливают в опрокинутом виде поворотный стол 1 фрезерного станка (рпс. 94), на который ставят делительную головку 2. Приводной вал последней соединяют сменными колесами а, Ь, с, с1 с валом червяка поворотного стола.  [c.179]

Растачивание на фрезерном станке с поворотным столом по лимбу Растачивание на координатно-расточном станке Сверление на фрезерном станке о делительной головкой  [c.178]

При обработке несколько различно расположенных поверхностей детали (шлицы, многогранники и т. п.) при одном ее установе и соответственно одном зажиме применяют многопозиционные приспособления. К таким приспособлениям относятся нормализованные делительные головки и поворотные столы, являющиеся в индивидуальном и мелкосерийном производстве обязательной принадлежностью группы фрезерных станков. В других видах производства чаще всего применяют специальные делительные приспособления как с горизонтальной, так и с вертикальной осью поворота.  [c.300]

К таким приспособлениям относят круглые поворотные столы, делительные головки и другие устройства, одни из которых не изменяют основного назначения станка, а другие изменяют характер выполняемых операций. Круглые поворотные столы применяют для обработки фасонных поверхностей. Заготовку закрепляют на столе, где она может поворачиваться непрерывно или периодически от ручного, механического, гидравлического, пневматического или электрического привода. Иногда стол снабжают встроенным пневматическим или гидравлическим устройством для зажима заготовки (см. рис. 107, а). Механический привод вращения круглого поворотного стола показан на рис. 115. Движение для вращения круглого стола 1 снимается с ходового винта 6 продольной подачи стола 3 консольно-фрезерного станка через сменные зубчатые колеса о в корпусе 4 и карданный вал 2.  [c.127]

Делительные автоматические поворотные столы для непрерывного фрезерования являются также типовыми и нормализованными узлами они применяются на сверлильных, фрезерных, расточных, агрегатных и других станках. Ниже приводится описание их в соответствии с применяемостью на тех или других группах станков.  [c.138]

В большинстве случаев фрезерование спиралей производится концевыми фрезами на горизонтально-фрезерных станках, закрепляемыми в поворотном шпинделе накладной фрезерной головки. Обрабатываемый кулачок центрируют и закрепляют на консольной оправке, установленной в шпинделе делительной головки. При фрезеровании кулачков оси шпинделей фрезерной и делительной головок всегда расположены параллельно. Если шпиндель головки установлен вертикально (рис. 241, а), то передаточное отношение 1 сменных зубчатых колес, соединяющих винт продольной подачи стола станка с валиком привода головки, определяют по формуле (30), как и при обработке винтовых канавок  [c.201]

Приспособления для фрезерных станков. При обработке заготовок на фрезерных станках широко применяют стандартные установочные и зажимные УБП тиски с пневматическим, гидравлическим или ручным зажимом, делительные головки, поворотные столы, а также УСП и специальные приспособления для позиционной, непрерывной и автоматизированной обработки,  [c.340]

Приспособления для станков фрезерно-сверлильно-расточной группы. На станках с программным управлением фрезерно-сверлильно-расточной группы и на многооперационных станках используются такие же трехкулачковые патроны, угольники, делительные и поворотные столы, стойки, тиски и др., что и на обычных станках. Применяются также комплекты универсально-сборных и сборно-разборных приспособлений, особенно базовые плиты и гидравлические элементы крепления, а также базирующие элементы, регулируемые подкладки, подставки и различные крепежные наборы. Специализированные переналаживаемые приспособления, описание которых приведено в гл. П1, V и VI, также могут быть использованы на станках с программным управлением при обработке однородных групп деталей.  [c.312]

Системой будет охвачено 238 типоразмеров узлов, 82 из которых в настоящее время не производится. Это — силовые головки, шпиндельные и фрезерные насадки, поворотные делительные столы и несущие узлы для малогабаритных агрегатных станков револьверные бабки, крестовые и делительные прямолинейного движения столы для переналаживаемых агрегатных станков с ЧПУ и другие узлы малых размеров, намечаемые к производству.  [c.128]

Простейшая наладка на поворотный или делительный стол для фрезерования торцовой фрезой двух фланцев корпусной детали 3 на горизонтально-фрезерном станке приведена на рне. 99. На стол устанавливается базовая плита 2 с наладкой 7, положение детали фиксируется пальцем 8. Базовая плита закрепляется на столе 1 болтами 9. Закрепление детали на наладке производится шайбой 4, болтом 5 и откидной шайбой 6. После фрезерования стороны А детали поворотный (или делительный) стол поворачивается на 180°, и производится фрезерование второй стороны Б.  [c.486]

На рис. 100 показана двухместная наладка для фрезерования торцовой фрезой корпуса коробки передач на поворотном (или делительном) столе на горизонтально-фрезерном стайке. В этом случае наладка имеет литой корпус 4, на котором укреплены два пальца 5 п срезанные пальцы 7, являющиеся установочными для детали. В пальцах 5 закреплены шпильки 9 с гайками 10, которые через прихваты 8 прижимают детали к опорным шты])ям 6. ij средней части  [c.486]

Делительные головки применяют для установки, зажима и периодического поворота или непрерывного вращения небольших деталей, обрабатываемых на фрезерных станках. Имеются различные конструкции делительных головок. Делительные головки в основном состоят из следующих частей корпуса, поворотной части делительного устройства (фиксатора) и механизма зажима поворотной части. Имеются головки, в которых делительный механизм и механизм зажима сблокированы и управляются одной рукояткой. Делительные головки отличаются от делительных столов тем, что небольшие обрабатываемые детали устанавливают и зажимают в делительных головках, в центрах трехкулачковых патронов, цангах, закрепляемых в шпинделе головки. Головки изготовляются с горизонтальным или вертикальным расположением шпинделя или со шпинделем, который можно устанавливать в горизонтальном и вертикальном положениях.  [c.211]

В практике находят применение муфты, автоматически совмещающие функции распределительного крана. Они нашли широкое применение на вертикально-фрезерных станках типа 621 и 623 и на поворотных многопозиционных делительных столах с автоматизацией зажима заготовок.  [c.250]

На строгальных и фрезерных станках обработку производят с помощью приспособлений, которые подразделяют на универсальные и специальные. К универсальным приспособлениям относят делительные головки, различные тиски с ручным и пневматическим приводом, поворотные и угловые столы и др. В мелкосерийном производстве используют универсально-сборные приспособления. В единичном производстве заготовки закрепляют с помощью планок, прихватов, упоров, шпилек, сухарей и др.  [c.190]

На рис. П8 показаны устройства, действующие от упора или пневматики. Делительное приспособление для фрезерного станка имеет фиксатор 4 (рис. 118, а), сблокированный с собачкой 2. Благодаря наличию неподвижного упора 3 при возвратно-поступательном движении стола сблокированный элемент взаимодействует с поворотом делительного диска 5. Чтобы диск не поворачивался в обратную сторону, предусмотрен упор 1. На рис. 118, б показан стол, верхняя часть которого может поворачиваться при подъеме на упорном подшипнике. В конструкции, показанной на рисунке, для подъема использован пневмоцилиндр, но можно подъем выполнять и с помощью различных механических устройств. Применяют поворотные устройства с зубчатыми и червячными передачами они позволяют делить цилиндрические заготовки на части, кратные передаточному отношению червячной пары, как, например, в универсальных делительных головках.  [c.149]

Несложное приспособление с одинарной фиксацией поворотных частей показано на фиг. ИЗ. Делительный механизм размещен в корпусе 1, закрепленном на подвижной части станка, например на столе фрезерного станка. При рабочем ходе, в процессе обработки детали, делительный диск 5 удерживается в неподвижном положении фиксатором 7. В конце рабочего хода  [c.190]

На фрезерных станках применяются следующие приспособления поворотные тиски, универсальная головка, круглый накладной стол, делительная головка с задней бабкой и редко долбежная головка.  [c.104]

Станкостроительной промышленностью увеличен выпуск прецизионных (высокоточных) широкоуниверсальных фрезерных станков для изготовления точных деталей сложной конфигурации штампов, пресс-форм, сложных инструментов и т. п. Конструктивные особенности этих станков по сравнению с консольными широкоуниверсальными фрезерными станками следующие. По вертикальным направляющим станины 1 (рис. 58) перемещается не консоль, а каретка 2, по горизонтальным направляющим которой движутся салазки 3 с вертикальной рабочей поверхностью. На этой поверхности имеются Т-образные пазы 4 для крепления различных приспособлений (стола 5, делительной головки, зажимных и других приспособлений). Поперечная подача обеспечивается перемещением шпиндельной бабки 6, которая имеет горизонтальный шпиндель 7 и поворотную фрезерную головку 8. Последняя в одних моделях станков получает движение от горизонтального шпинделя, а в других, как на рис. 58, через промежуточный валик. В этом случае при работе горизонтальным шпинделем фрезерную головку можно не снимать со станка, а отводить (поворачивать) в сторону, что сокращает вспомогательное время.  [c.65]

Малые агрегатные станки компонуются из самодействующих механических силовых головок с выдвижной пинолью, станин, поворотных делительных столов, приводных салазок, фрезерных, расточных и других узлов. Малые агрегатные станки можно компоновать с различным взаимным расположением обрабатываемых деталей и силовых оловок. Головки на станках можно устанавливать в горизонтальном, вертикальном и наклонном поло-  [c.475]

Агрегатные станки средних и больших размеров компонуются в основном из самодействующих и несамодействующих гидравлических силовых головок с перемещаемым корпусом, гидравлических и механических силовых столов, фрезерных и расточных бабок, горизонтальных и вертикальных станин, оснований, поворотных делительных столов, электромеханических ключей и других нормализованных узлов.  [c.476]

Заготовку для калибра обрабатывают на токарно-винторезном станке по наружной поверхности окончательно, а отверстие оставляя припуск под шлифование. Затем с помощью делительной головки производят разметку шлицев. После этого фрезеруют пазы предварительно, оставляя припуск 1 мм. Фрезе]эо-вание производят пазовой фрезой на горизонтально-фрезерном станке в специальном поворотном приспособлении. После фрезерования снимают заусенцы, и калибр термически обрабатывают. Далее заготовку устанавливают в патрон внутришлифовального станка и шлифуют отверстие Л. Доводку отверстия по допускам второго класса точности производят чугунным притиром. После этого калибр устанавливают в координатно-универсальное или в делительное приспособление таким образом, чтобы паз оказался параллельным продольному ходу стола, и приступают к шлифованию пазов с припуском на доводку по 0,02 мм. Вначале шли( )у-ют одну сторону паза, затем калибр поворачивают на 180° и шлифуют вторую сторону паза при возвратно-поступательном движении стола. Остальные пазы обрабатывают последовательно с необходимыми поворотами калибра.  [c.355]

Для выполнения фрезерных работ часто применяют универ-.сальные поворотные делительные столы с простыми механизмами деления, которые имеют определенное число делений. На рис. 184 изображен делительный стол с блокировочным устройством и вертикальной осью вращения, имеющий 16 втулок и позволяющий производить деление на 2, 3, 4, 6, 8 или 12 частей.  [c.285]

На консольных горизонтально-фрезерных (рис. 5.1) и уннвер-сально фрезерных станках можно обрабатывать горизонтальные и вертикальные плоские поверхности, пазы, углы, рамки, зубчатые колеса и др. Универсальные станки, имеющие поворотный стол, могут служить для фрезерования всевозможных винтовых ловерхностей. Технологические возможности этих станков расширяются с применением делительных, долбежных, накладных универсальных головок, поворотных столов и др.  [c.152]

Характерным в данном случае является неподвижность всего делительного устройства. Иначе дело обстоит при пользовании делителем на фрезерных станках с продольным движением стола. В этом случае поворотное приспособление движется вместе со столом станка, следовательно, в движении находится и весь делительный механизм. Чтобы заставить его работать, используют холостые хода стола. Для этого сбоку стола к его опоре или к станине прикрепляют копир с косым пазом под углом в 45—50°, переходящим в прямолинейный, параллельный ходу стола. С этим пазом связывают палец кривошипа, надетого на задний конец оси шестерни делителя. При поступательном перемещении стола палец, встречая на своем пути косой участок паза, поворачивается и тем самым приводит в действие клино-плунжерную систему делителя. По прямолинейному пазу палец движется в процессе фрезерования. В рассматриваемом случае работа делителя является автоматизированной.  [c.47]

На фиг. 83 дана принципиальная электросхема агрегатного стадка, состоящего из двух силовых голово к 2-го габарита типа ЗУ 4021 с фрезерными насадками, делительного стола СДА-4 и двух поворотных приспособлений. Схема обеспечивает начало цикла работы силовых головок, после чего происходит поворот приспособлений, затем снова работа силовых головок и т. д. После десятикратной обработки детали на одной позиции (деталь поворачивается 10 раз) поворотом стола деталь подается под вторую головку и цикл повторяется. На загрузочной позиции обработаиная деталь снимается а ставится повая. Зажим детали осуществляется автоматически при помощи пневматического коллектора.  [c.144]

На рис. 16.7 показан поворотный стол. Поворотные столы позволяют обрабатывать фасонные поверхности, вести непрерывное фрезерование, фрезерование Т-образных круговых пазов и др. На консольных и гнирокоуниверсальных фрезерных станках широкое применение получили делительные головки. Их используют для установки обрабатываемой детали под требуемым углом, периодического поворота детали вокруг ее оси (деление) и для непрерывного вращения заготовки при обработке винтовых поверхностей. С помощью делительных головок можно фрезеровать зубчатые колеса, грани головок болтов, гаек, спиральные канавки сверл, зенкеров и др. Основной размер делительных головок — наибольший диаметр устанавливаемой заготовки. Головки выпускаются шести типоразмеров 160, 200, 250, 320, 400 и 500 мм. Бывают головки непосредственного деления, универсальные и оптические. На головках непосредственного деления угол поворота шпинделя отсчитывают по диску, имеющему 12 делений, позволяющему делить на 2, 3, 4, 6 и 12 равных частей. Чаще всего применяют универсальные делительные головки (рис. 16.8), которые позволяют производить непосредственное, простое и сложное (дифференциальное) деление и сообщать вращение заготовке при фрезеровании винтовых канавок. Для отсчета угла поворота шпинделя можно пользоваться диском 4 с делениями через Г. Такой способ деления называют непосредственным.  [c.309]

Во время фрезерования детали электродвигатель станка расходовал электроэнергию, фреза несколько затупилась, на охлаждение расходовалась эмульсия, на смазку станка затрачивалось машинное масло, на обтирку—обтирочные материалы. Шорник, электрик, ремонтный слесарь обслуживали рабочее место фре-зеровшика. Все эти расходы, связанные с обеспечением нормальной работы станка, называются накладными, или косвенными, расходами, связанными с работой оборудования. Так как во время работы станок постепенно изнашивается, то в эту группу расходов включается также амортизация производственного оборудования (фрезерный станок, электродвигатель) и дорогостоящих приспособлений (делительная головка, поворотный стол, специальные приспособления) и инструментов, служащих более года (фрезерные головки, наборы фрез, штангензубомеры, индикаторы и т. д.).  [c.498]

Некоторые конструкции универсальных приспособлений, расширяющие технологические возможности различных станков и рассмотренные в гл. П1, могут быть использованы и при выполнении фрезерных работ. К ним относятся универсальн е делительные головки столы круглые неподвижные с пневматическим зажимом и Т-образными пазами (ГОСТ 20218—74) столы круглые поворотные с ручным и механизированным приводами (ГОСТ 16936—71), а также столы угловые прямоугольные (ГОСТ 21166—75). Эти приспособления позволяют придавать обрабатываемым деталям различные положения относительно режу-  [c.226]

Приспособления для фрезерных станков. Мелкие корпуспые детали и детали арматуры могут обрабатываться в универсальных наладочных тисках с применением простейших наладок. Для проведеппя фрезерных операций успешно применяются также поворотные или делительные столы как с ручным, так и с механизи-ровашшм приводом.  [c.485]

Универсально-фрезерные станки в отличие от горизонтгльно-фрезерных имеют поворотный в горизонтальной плоскости стол. Поворот стола необходим только для фрезерования винтовых поверхностей с применением универсальной делительной головки.  [c.188]

УСП. с течением времени комплект УСПК будет непрерывно пополняться. Это позволит использовать в крупногабаритных компоновках значительное количество элементов УСП и повысит экономическую эффективность применения универсально-сборной оснастки. В сочетании с узлами делительными столами, стойками, поворотными кронштейнами, подвижными гидравлическими губками, качающимися синусными столами, тисками, центровыми бабками, люнетами, откидными планками, подвижными опорами, гидравлическими устройствами, можно собирать различные приспособления для выполнения сверлильных, фрезерных, расточных, токарных, шлифовальных, долбежных и других операций механической обработки.  [c.131]

На рис. 173 показана двухместная наладка для фрезерования торцевой фрезой корпуса коробки передач двигателя на поворотном или делительном столе на горизонтально-фрезерном станке. В этом случае наладка имеет литой корпус 4, на котором укреплены два пальца 5 и срезанные пальцы 7, являющиеся установочными для детали. В пальцах 5 закреплены шпильки 9 с гайками 10, которые через прихваты 8 поджимают детали к опорным штырям 6. В средней части корпуса 4 установлена стойка 3. В ней размещены самоустанавливающиеся опоры 14, которые под действием пружин 13 доводятся до детали и стопорятся болтами 11 через плунжеры 12. Подводнйе опоры необходимы для уменьшения  [c.268]

Фирма ОегИсоп (Швейцария) поставляет к прецизионному сверлильно-фрезерному станку с ЧПУ модели K 4-LIR делительные стойки с ручным или автоматическим поворотом, обеспечивающим возможность программного управления по угловой координате. Стойку с автоматическим поворотом устанавливают на верхней поверхности стола станка. Управление стойкой осуществляется посредством ЧПУ. Фирма поставляет также поворотные делительные стойки с оптическим отсчетом показаний, обеспечивающие возможность обработки заготовки с четырех сторон с диаметром планшайбы 400, 500 и 630 мм. Точность деления при вращении планшайбы 4 с, точность ПОКЗ-относительно горизонтальной  [c.104]

---

Поворотный стол для фрезерных, расточных, сверлильных станков

Определение оборудования

Координатный стол – манипулятор, который используется для крепления обрабатываемой заготовки. Существует несколько вариантов исполнения столов станка:

1. вакуумный метод крепления – используется довольно редко из-за сложности конструкции;
2. механический тип крепления прост в исполнении, сделать его можно своими руками достаточно быстро;
3. крепление за счет веса заготовки. При использовании сверлильного станка могут подвергаться обработке заготовки большой массы. За счет своего веса базируемая деталь остается на месте даже при сильном воздействии.

Различают позиционирование с одной, двумя, тремя степенями свободы. Этот момент определяет то, что подача заготовки может проводится по трем разным координатам. При сверловке плоского изделия достаточно передвигать ее всего по одной горизонтальной плоскости.

Можно условно выделить два основных типа:

1. Больших габаритов. Большой координатный стол создается с учетом того, что на него будет установлено само оборудование, а также заготовка.
2. Координатный стол небольших габаритных размеров монтируется на станине оборудования.

Существует несколько механизмов управления, при помощи которых координатный стол изменяют свою позицию:

1. Механический привод встречается довольно часто. Сделать его для сверлильного станка можно и своими руками для налаживания мелкосерийного производства.
2. Электрический привод устанавливается для сверлильного станка довольно часто. Сделать его своими руками достаточно сложно, так как нужно выдерживать высокую точность при изготовлении. Для автоматического передвижения координатный стол должен иметь собственный источник питания.
3. Еще отдельной группой можно назвать механизм, который работает от числового программного управления.

Сделать своими руками можно небольшой координатный стол с механическим приводом.

Как сделать координатный стол своими руками

Качество обработки зачастую зависит от правильности расположения всех элементов конструкции. Правильно подобрать механизм согласно всем нормам и допускам достаточно сложно. Важным элементом конструкции оборудования по обработке металла можно назвать координатный стол. Он используется при обработке на сверлильном, фрезерном оборудовании для точного позиционирования заготовки во время ее обработки.

Самодельный координатный стол

Производство самодельных вариантов исполнения

При изготовлении следует изначально выбрать материал изготовления:

1. Чугун – дорогой, тяжелый, хрупкий материал. Его довольно редко используют при производстве сверлильного станка.
2. Сталь – прочный, твердый, долговечный металл, который также имеет достаточно высокую стоимость. Сталь можно назвать наиболее привлекательным материалом.
3. Алюминий – легкий, легкоплавкий, но дорогой и мягкий материал. Его достаточно просто использовать при изготовлении любых деталей для станка. Как правило, мини оборудование создается при использовании этого сплава.

Вышеприведенные материалы выбираются для полноценного или мини станка.

От правильности выбора направляющих зависит точность обработки. Своими руками можно сделать следующие конструкции:

1. рельсовые;
2. цилиндрические.

Их создают с кареткой и подшипниковыми узлами. Провести выбор направляющих можно в зависимости от типа привода. Для достижения наиболее высокой точности обработки используют подшипники скольжения. В случае использования подшипника качения существенно уменьшается трение и повышается срок службы устройства, но появляется существенный люфт, который уменьшает точность обработки.

Конструкция рельсовой направляющей

Существует два типа каретки направляющей:

1. с увеличенными размерами фланца, что позволяет крепить снизу стола;
2. конструкция без фланца крепиться сверху при помощи резьбового метода.

Отметим тот момент, что самодельный вариант исполнения направляющей следует закрыть при помощи нержавеющей стали. Сталь с нержавеющим покрытием может выдержать воздействие повышенной влажности на протяжении долгого времени.

Стол плавающий для сверлильных станков

Заготовки можно устанавливать в кондукторе, укрепленном на подвижном столе 2 или непосредственно на столе, когда требуется подвод к инструменту мест обработки, расположенных в различных точках поверхности заготовки. Подвод к инструменту осуществляют перемещением стола вручную.

Для закрепления стола в заданном положении служит пневматический прижим с приводом от мембранной камеры 3, обеспечивающий плотное приле­гание стола к опорной поверхности плиты 4. Величина перемещения стола ограничена пределами перемещения цапфы 1.

Для легкого и свободного передвижения стола воздух к крану 5 следует подводить при помощи мягких и гибких шлангов.

Вверх

Сертифицированные модели

Наличие сертификата говорит о соответствии изделия всем стандартам и требованиям безопасности. Только после проверки по перечню характеристик, выдается сертификат качества. К таким моделям относятся следующие.

PROMA OS-250 250001

Применяется для фрезерных работ, сверления, нарезания резьбы.

Характеристики:

• устанавливается вертикально и горизонтально;
• угол поворота 360⁰;
• пазы Т-образные 6 шт.

Устанавливается на небольшие фрезерные станки для изготовления единичных деталей и небольших партий.

Угол наклона 90 градусов. Установка заготовки упрощается за счет наличия 2 блокирующих болтов.

TSK 200 стол поворотный наклоняемый

Применяют для кругового фрезерования, расточки, создания углов и сложных конфигураций.

Характеристики:

• стол поворотный с наклоном до 45⁰;
• управление механическое;
• высокая точность обработки.

Кроме этих приспособлений, сертифицированы модели Vertex, Энкор корвет, изделия компании Purelogic R&D и многие другие.

Материал для основания

Перед началом создания устройства нужно подумать, какие именно использовать материалы и запчасти. Предварительная подготовка необходима чтобы они могли дать будущему творению следующие характеристики:

• Нормальный рабочий вес, чтобы один человек мог без ощутимого труда работать с таким столом.
• Простота и универсальность установки. Хорошее изделие обязано подходить под разные типы сверлильного оборудования.
• Максимальная экономия средств на изготовлении. Если разработка окажется слишком дорогой, то не проще ли купить уже готовый предмет.

Чаще всего этим требованиям удовлетворяют такие распространенные и экономные варианты:

Если стол нужен в основном для сверления мягких материалов (дерево, пластик), то алюминий будет лучшим вариантом. Он предельно легок и обладает достаточной прочностью.

Механизм передачи движения

Важнейшей частью будущего устройства, неважно, будет ли это поворотный стол для сверлильного станка или же крестовый вариант, является механизм передачи движения от ручек управления на аппарат. Лучше всего делать привод с механическим типом передвижения, они управляемые вручную

В такой способ специалисты могут добиться большей точности движений, высокого качества выполняемой работы

Лучше всего делать привод с механическим типом передвижения, они управляемые вручную. В такой способ специалисты могут добиться большей точности движений, высокого качества выполняемой работы.

Компонентами механизма передачи движения выступают:

• рейки и зубчатые колеса, шестерни,
• ременные механизмы,
• шарико-винтовые передачи.

Специалисты советуют выбирать последний вид механизма, особенно если речь идет о крестовинном столе, он обладает многими существенными преимуществами:

• предельно небольшой люфт системы,
• перемещение изделия происходит очень плавно, без рывков,
• работает шарико-винтовая передача тихо,
• при значительных рабочих нагрузках она показывает высокую устойчивость.

Минусом механизма специалисты называют невозможность добиться высокой скорости работы, но если рассматривается стол крестовинный для сверлильного станка, то здесь большая скорость обычно и не требуется.

Чтобы сэкономить, мастеру необходимо попытаться реализовать ременные передачи. Они просты и доступны, но обладают минусами:

• малая точность,
• быстрый износ,
• риск обрыва ремня при нагрузках.

В качестве заключения отметим, что если человек решил изготовить стол для сверлильного станка своими руками, то в этом нет ничего принципиально нереального. Элементарный набор материала и инструмента поможет быстро реализовать поставленную задачу. Задача для специалиста – выбрать правильный вид конструкции и качественно изготовить все ответственные узлы будущего приспособления.

Сертифицированные модели

Наличие сертификата соответствия является гарантией надежности и точности оборудования. Наиболее распространенные сертифицированные модели описаны в таблице.

Сертифицированная модель	Сфера применения	Характеристики
PROMA OS-250 25002501	·     фрезеровочные работы; ·     нарезание резьбы; ·     работы по сверлению	·      применяется горизонтально и вертикально; ·      возможность оснащения добавочной панелью; ·      угол поворота 360 град.; ·     отверстие «Конус Мк II»; ·     6 штук Т-образных пазов.
Стол (универсальный) Homge HUT-300	·     возможность выполнения операций в горизонтальном  и наклонном положениях; ·     интервал наклона 0…90 град.; ·     благодаря наличию двух блокирующих винтов упрощается установка заготовок.
С механической системой отсчета	·     наличие механической системы отсчета; ·     габариты 630 х 630 мм; ·     угол поворота планшайбы – 360 град.
Стол поворотный наклоняемый 200 мм TSK 200	·     круговое резанье; ·     расточка; ·     локальная обработка деталей; ·     установка углов	·     выполнение машинных операций с высокими возможностями измерений; ·     использование горизонтально и вертикально; ·     конусность отверстия  «КМ3»; ·     угол наклона 0…90 град; ·     12 мм ширина Т-пазов.
Энкор корвет	·     фрезерные работы; ·     расточка; ·     сверление; ·     разметка; ·     зубофрезерные работы.	·     возможность кантовать деталь на необходимый угол; ·     наличие специальных уникальных крепежных элементов; ·     отверстие типа «Конус МТ2»; ·     шкала окружности 360 град.
Vertex	·     круговое фрезерование; ·     фрезерование пазов, шлицов, шпоночных канавок; ·     возможность обработки по установленному угловому расстоянию.	·     горизонтальная фиксация на угол 0…360 град.; ·     вертикальная фиксация – 0…90 град.
Столы производства Purelogic R&D	·     пятикоординатная обработка деталей из дерева, текстолита, пластмасс; ·     гравировочные работы изделий из цветного металла на фрезерных станках	·     наклонно-поворотный; ·     угол наклона 110 град., поворота- 360 град.; ·     фиксация заготовок в Т-пазах; ·     способствует повышению производительности основного оборудования.

Для автоматизированных производств предназначены станки MIKRON HPM. Они обладают таким характеристиками:

• компактность;
• производство высококачественных изделий;
• наличие водоохлаждаемого поворотно-наклоняемого стола с индивидуальным приводом;
• герметичная кабина;
• простота обслуживания благодаря наличию легко открывающихся боковых панелей;
• простое программное обеспечение.

Дополнительным преимуществом, подтверждающим стабильно высокое качество модели, является наличие сертификата соответствия системы управления качеством ИСО 9000.

Таким образом, поворотные столы позволяют облегчить обработку деталей и заготовок различным оборудованием, повысить производительность и точность выполняемых работ.

Сопутствующие товары

Синхронизатор

Синхронизатор – устройство служащее для преобразования вращения инструмента в электронный сигнал. При помощи него контроллер поворотного стола Atlas с точностью до 0,001 градуса в единицу времени анализирует положение и скорость инструмента. Необходим для работы червячными фрезами и нарезания винтовых канавок (резьб).

Задняя бабка

Задняя бабка является второй опорой в системе поворотный стол – деталь – задняя бабка. Служит вспомогательной точкой опоры для габаритных и длинных деталей, параллельно выполняя роль гасителя колебаний (вибраций).

Переходная планшайба

Переходная планшайба упрощает процесс монтажа патрона на поворотном столе. Представляет собой металический диск с монтажными отверстиями для патрона и планшайбы поворотного стола.

Патрон служит фиксирующим устройством для деталей на поворотном столе. Способствует быстрой смене заготовки.

Маслянный поддон с насосом

Маслянный поддон с насосом представляет собой лоток для сбора масла, размешяется в рабочем поле станка непосредственно под деталью. Служит для лучшей смазки и охлаждения детали в процессе резания, особенно актуально при работе червячными и модульными фрезами.

Модельный ряд

Технические характеристики

Модель	SST-320
Диаметр планшайбы, мм	320
Диаметр максимально устанавливаемого патрона, мм	250
Высота центра при вертикальной установке, мм	185
Центральное сквозное отверстие, мм	78
Ширина Т-пазов, мм	16 H7
Ширина направляющего сухаря, мм	18 H7
Передаточное число	1:100
Минимальный угол поворота, град.	0,001
Максимальная скорость вращения, об/мин	22
Минимальная скорость вращения, об/мин	0,5
Усилие зажима тормоза, Нм	700
Максимальная статическая нагрузка на планшайбе, кг	800
Максимальная динамическая нагрузка W, кг	270
Способ зажима планшайбы / давление, МПА	Гидромеханический / 8

Вертикальная (консольная) нагрузка, без задней бабки, кг	110
Вертикальная (консольная) нагрузка, с задней бабкой, кг	300
Положение оси вращения	Вертикальный / горизонтальный
Точность позиционирования, сек.	14
Максимальный модуль резания шестерни	7
Минимальный модуль резания шестерни	0,7
Максимальное число зубьев нарезаемой шестерни	800
Минимальное число зубьев нарезаемой шестерни	5
Повторяемость, сек.	4
Максимальное усилие резания, Нм	1100
Вес нетто, кг	160

Состав стола и особенности конструкции

Выполнен из легированной стали. Допуск по торцевому биению менее 1 мкм. На планшайбе имеются 8 Т-образных пазов шириной 16 мм с квалитетом h24. По торцу нанесена градусная шкала с шагом 1°, для визуального контроля положения.

Имеет больший диаметр по сравнению с аналогичными столами других производителей. Так же подшипник расположен непосредственно на планшайбе, а не на шпинделе, что значительно повысило жесткость конструкции и положительно сказывается на гашении вибрации.

Изготовлен из легированной стали и обработан ТВЧ. В центре шпинделя расположено сквозное отверстие диаметром 78 мм, что позволяет обрабатывать длинные валы и детали типа вал-шестерня.

Изготовлен из бронзового сплава с высоким содержанием олова и меди. Благодаря чему колесо стало более устойчивым к износу на истирание при работе на высоких оборотах (свыше 15м/сек) и высоких крутящих моментах.

Выполнен из серого чугуна, имеет высокую жесткость. Изготовлен с высокой точностью и перпендикулярностью монтажных плоскостей. В конструкции имеются места под направляющие “сухари”.

Позволяет полностью отказаться от внешних источников давления (как пневмо так и гидро источников). Способен самостоятельно развивать давление в гидросистеме до 10 МПа (100 Bar). Что в свою очередь делает поворотный стол автономнее.

Изготовлен из стали высокой прочности с высоким содержанием хрома. Термически обработан ТВЧ и отшлифован.

Обладает большим моментом (в пике до 18Н*М). Благодаря своим характеристикам позволяет поддерживать стабильную работу с отклонением по скорости не более ±1%, что позволяет производить обработку деталей типа шестерня, шлицевой вал и т.д. червячными фрезами.

Стол поворотный

Стол поворотный – это часть оснастки сверлильного и фрезерного станка предназначенная для расширения функциональных возможностей оборудования. С помощью поворотного стола можно без переустановки производить обработку деталей расположенных по окружности, вращать заготовку в различных координатах и выполнять другие операции.

Сфера применения и преимущества

Поворотные столы широко применяются на станках различного назначения — как на автоматических линиях при серийном производстве деталей, так и на отдельных установках.

Это фрезерные, вертикально-сверлильные станки, ковочные молоты, прессы и другое оборудование, где необходимо обеспечить быстрое перемещение обрабатываемой заготовки относительно рабочего органа.

Применяются поворотные столы и при сварочных операциях для выполнения рельефной и точечной сварки.

Так, для фрезерных станков помимо перемещения заготовки в трех основных направлениях (продольное, поперечное и вертикальное), поворотный стол может обеспечить вращение детали в вертикальной и горизонтальной плоскостях.

Стол обеспечивает перемещение заготовки в различных координатах, фиксировать её под требуемым углом наклона и производить высокоточную обработку.

Применение поворотного стола позволяется значительно уменьшить затраты времени на обработку, повысить производительность труда. При выполнении сварочных операций данный вид оснастки позволяет устанавливать деталь вне зоны работы, тем самым не прерывая производственный цикл. Значительно повышаются и функциональные возможности оборудования.

Виды поворотных столов

Поворотные столы для металлорежущих станков и другого оборудования классифицируются в зависимости от возможного направления движения. Существует пять основных типов столов:

• Поворотно-наклоняемые. Может осуществлять поворот заготовки вокруг собственной оси и её наклон на угол от 0 до 90°.
• Поворотный с продольным перемещением. Применяется при фрезеровании отверстий внутри плоских стальных изделий. Есть модели оснащенные делительным диском для разделения рабочей зоны на функциональные части.
• Поворотные горизонтально-вертикальные столы. Обеспечивают возможность эффективной обработки заготовок в вертикальном и горизонтальном положениях. Данная конструкция, в частности, широко применяется при круговом фрезеровании и нарезании винтовых канавок.
• Горизонтальный поворотный стол. Используется для кругового фрезерования, сверления отверстий по окружности и других операций. Наиболее простой и универсальный вариант конструкции.
• Поворотный стол с поперечно-продольным перемещением. Наиболее технологичный вариант конструкции, значительно повышает возможности станка, особенно при отсутствии собственной системы поперечно-продольного перемещения. Стол имеет возможность полного поворота по основанию, что даёт возможность обработки деталей со сложной конфигурацией, поверхности которой расположены под различными углами по отношению друг к другу.

Поворотные столы выпускаются по стандартным размерам. Основные диаметры: 320, 400, 500 и 630 мм.

Конструкция поворотных столов

На рисунке выше представлен наиболее простой вариант конструкции поворотного стола. В корпус стола (11) запрессована втулка (10). В ней вращается шпиндель (2). На шпинделе установлена планшайба стола (1). Также в корпус запрессована и втулка (7). В неё направлен фиксатор реечного типа (5) который входит под действием пружины (6) во втулку (3).

Для управления фиксатора предусмотрена рукоятка (4). Поворот планшайбы осуществляется с помощью подшипника качения состоящего из обоймы (12), колец (14) и шариков (13). Для регулировки осевого зазора применяется гайка (8) и стопорный винт (9).

Удобное управление процессом резания

Управление процессом резания посредством приложения с планшета или смартфона делает процесс максимально простым и интуитивно понятным, полностью упраздняя внешние контроллеры в привычном понимании.

Больше не нужны дооснащения станочных шкафов и магистралей, так же не нужны внешние дорогостоящие контроллеры. Весь вычислительный процесс берет на себя смартфон или планшет и посылает на внутренний контроллер четвертой оси машинный код. Благодаря этому мы добились компактности и надёжности электронных схем поворотного стола.

Специально разработанное приложение включает в себя все основные режимы обработки, пользоваться которым сможет даже не опытный пользователь. При разработке программы мы стремились создать максимально простой и в то-же время функциональный инструмент учитывая опыт и предпочтение мастеров которые ежедневно работают на делительных головках, ручных поворотных столах, фрезерных станках и многих других специалистов.

Самодельный наклонно-поворотный для станков по металлу и дереву

В домашней мастерской, где стоит фрезерный станок, хорошо иметь в числе приспособлений поворотный стол. Они продаются в магазине, если надо изготавливать много деталей. Любители могут сделать приспособление сами.

Необходимые инструменты и материалы

Самостоятельно изготовить приспособление проще всего из токарного патрона. Для этого потребуются инструменты:

• отвертка;
• болгарка;
• ключи шестигранные и торцевые;
• сварочный аппарат.

Поворотный стол состоит из деталей:

• токарный патрон;
• основание с 2 ушами;
• лимб от кульмана;
• прижимы;
• болты;
• 2 диска.

К основанию привариваются ушки с отверстиями под болты для крепления к рабочей поверхности станка. Лимб устанавливается между 2 шайбами выше основания. В теле патрона вырезается смотровое окно, чтобы видеть деления. Деталь зажимается в кулачки и проворачивается вручную.

Чертежи и расчет: При самостоятельном изготовлении приспособления из подручных материалов делается расчет хода червячного вала и количества зубьев на диске через его радиус. Затем подбирается метчик с нужным шагом для нарезки диска.

Пошаговая инструкция

Диск закрепляется на верстаке, одевается на ось. Устанавливаются фиксаторы. Вкручивается возле кромки винт, в который упирается метчик, вставленный в электродрель. Боком он упирается в поверхность диска. При вращении нарезает зуб. Червяк устанавливается в корпус в зацепление с нарезанными зубьями на диске. На его конец одевается лимб с ручкой. Все крепится к основанию.

Техника безопасности

При изготовлении приспособления необходимо проверить состояние инструмента и проводов электродрели и сварочного аппарата, заземление оборудования и розеток. Даже в домашней мастерской следует одевать спецовку с длинными рукавами и защитные очки. Рабочее место, должно быть очищено от лишних предметов и хорошо освещено.

Стол поворотный для фрезерного станка увеличивает функциональность оборудования, позволяет делать более сложные детали с меньшими затратами времени. Для домашнего использования приспособление можно сделать самостоятельно.

Удобное рабочее приспособление

Поворотное устройство выглядит в виде корпуса, который устанавливается на рабочей плоскости стола станка. После установки поворотного механизма рабочая поверхность стандартного станка приводит в движение фрезеруемые детали сразу в трех направлениях:

• Вертикальное
• Поперечное
• Продольное.

поворотный стол

Поворотный стол сможет перемещаться в разных плоскостях на станке и будет задавать нужный наклон обрабатываемой заготовке. Например, в агрегатах с ЧПУ поверхность механизма дает возможность обработать изделия спиральной и круглой конфигурации. При ручном управлении поворотный механизм выполняет переходы, тщательно закругляя заготовки и фрезеруя криволинейные поверхности.

Разновидности поворотных механизмов

Учитывая быстрые темпы развития новых технологий есть возможность выбрать самый эффективный поворотный стол для фрезерного станка. На сегодняшний день немало разновидностей такого оборудования, которые можно приобрести по выгодным ценам.

подходит для работы с составляющими конструкциями

Поворотный наклоняемый механизм отлично подходит для фрезерования поверхности конструкций из стали, которые монтировались под углом в 0–90о. Он удобен, когда нет необходимости постоянно демонтировать и устанавливать обрабатываемую заготовку, поскольку конструкция поверхности стола затрудняет все действия. Такие агрегаты имеют специальные диски, которые делят плоскость станка на насколько рабочих секций.

Простейшей является горизонтальная плоскость, которая чаще всего она применяется в малогабаритных универсальных установках для проведения фрезеровальных операций на станке. Заготовки обрабатываются на самом высоком качественном уровне всех угловых элементов, уступов, пазов.

Есть также вакуумные столы, которые могут изготавливаться в разных вариантах. Заготовка прижимается к столу вакуумным специальным механизмом и он отлично ее фиксирует в нужном положении.

Микроволновая печь без поворотного стола: достоинства, модели

Первые микроволновые печи были без поворотного стола, с расположенным сбоку магнетроном. Компания Sharp со временем разработала и начала поставлять на рынок СВЧ печи с вращающимся диском. Микроволновка без поворотного стола имеет больше функций и массу преимуществ.

Отличительные возможности

Недостатком таких микроволновок был неравномерный прогрев продуктов. Магнетрон излучал волны сбоку. Одна сторона грелась сильнее. Поворотный стол — стеклянный диск, решил эту проблему.

Современная микроволновка без стеклянной вращающейся тарелки имеет излучатель, расположенный снизу. Это сокращает время приготовления на 13%. Равномерность прогрева обеспечивается двумя конструкциями излучателя.

Используется технология FlatBed — магнетрон расположен снизу и вращается, обеспечивая равномерный прогрев.

Излучатель расположен неподвижно. Кроме основной, имеется еще 2 антенны, которые обеспечивают проникновение лучей с разных сторон.

Преимущества микроволновых печей без поворотного стола:

• эффективнее прогревает продукты лучами снизу;
• быстрее готовит;
• плавное регулирование температуры за счет инверторного управления;
• система автоматической очистки;
• магнетрон расположен снизу.

Конструкция микроволновки без поворотного стола проще, меньше узлов, которые могут поломаться.

Разновидности

Микроволновка без поворотного стола компактнее, она имеет меньше узлов, требующих охлаждения. Печи выпускаются в вариантах установки:

• отдельностоящие;
• встраиваемые.

Отдельностоящие — обычные печки, можно установить на столе, полке, вплотную к стене и в углу, переставлять на другое место, убирать в шкаф при редком использовании.

У встраиваемых моделей больше функций. Устанавливая микроволновую печь в шкаф, получаем свободное место на столешнице, увеличенное рабочее пространство.

Достоинства и недостатки

Микроволновки без поворотного стола проще в обслуживании и реже ломаются.

Ряд достоинств:

• объем камеры больше;
• можно использовать прямоугольные лотки, листы для выпечки;
• одновременно готовится несколько блюд в разной посуде;
• реже ломаются;
• простой уход;
• экономия электроэнергии.

Часть камеры в микроволновках занимает стеклянная тарелка. В микроволновке без поворотного круга это пространство свободно. За счет этого в камеру можно поставить посуду любой формы.

Дно имеет впадины, переходы, в которых скапливается грязь и вымыть дно сложно. При вращении края и углы посуды трут о поверхность камеры, стирают защитное покрытие. Эмаль периодически приходится восстанавливать. При попадании брызг жира на слюдяную пластину, закрывающую магнетрон, она прогорает.

Вращающаяся тарелка сделана из жаропрочного стекла, но может разбиться. Часто из строя выходит механизм вращения при помещении большого объема продуктов, создается нагрузка. Замена мотора требует услуг специалиста, это недешево.

У микроволновок без поворотного стола таких слабых мест нет. Гладкая поверхность легко моется даже без режима Auto Clean. Вместо эмалевого покрытия используют керамическое или из нержавеющей стали. Оно прочное, гладкое, легко очищается в моделях с грилем и конвекцией.

На гладкое дно можно поставить прямоугольные емкости, располагать одновременно разные по форме и размеру посуду, ставить ее в два ряда. Приготовление большого количества еды занимает меньше времени.

Инверторный двигатель управляет магнетроном, изменяя плавно частоту волн без трансформатора. Такое устройство экономит электроэнергию до 20%.

Основной недостаток СВЧ печей без вращающегося стола — их высокая цена.

У таких моделей больше функций, сложная технология. Стоимость и востребованность не падает.

Камеру с нержавеющим покрытием сложнее отмыть от жира. Для керамики нельзя использовать твердые предметы, жесткие губки. Дно желательно протирать после каждого использования. Посуду ставить осторожно, не стирая защитное покрытие дна камеры.

В микроволновках с нижним излучением нельзя использовать пластиковую и одноразовую посуду.

Принцип работы

В микроволновках без вращающегося диска принцип работы отличается.

• Магнетрон всегда установлен внизу.
• Он вращается от двигателя или с помощью дополнительных антенн, равномерно распределяет волны.
• Излучение заданной частоты проходит снизу, отраженные волны дополнительно воздействуют с боков и сверху.
• Продукты пронизываются и прогреваются по всей толщине.
• Магнетрон надежно защищен от попадания жира и отраженных волн. Это позволяет увеличить мощность излучения и
• использовать экономные режимы. Функции гриль и конвенция работают в обычном режиме.
• Инверторный двигатель расположен внизу, рядом с магнетроном. Он меняет частоту волн, изменяя температуру.
• Обеспечивает равномерные нагрузки, исключая перегрев.
• Система охлаждения упрощена до естественной вентиляции.
• Работой микроволновки руководит блок управления.

Производитель закладывает в программу варианты приготовления блюд. Они напечатаны в инструкции. Дополнительно можно вводить данные вручную, но блок управления их запоминает только на отдельных моделях.

Обзор лучших моделей

У микроволновых печей без поворотного стола больше функций и стильный вид. Рейтинг популярности возглавляют модели Panasonic NN-CS596S и LG MH-6387RFS. Они не относятся к дешевым и, тем не менее, хорошо покупаются.

Panasonic-NN-CS596S

Первая паровая печь, имеющая инверторную регулировку в комплекте с паровой обработкой. У нее шесть режимов работы в комбинации гриля и пара. Пар сохраняет влагу в камере при разморозке и использовании гриля, не позволяет пересушивать продукты.

Технические характеристики:

• мощность 1000Вт;
• камера 27 литров;
• инверторное управление;
• функция сенсорного разогрева;
• дисплей отображает температуру, режим и оставшееся время;
• автоменю на 22 блюда.

Плюсы:

• возможность быстрого приготовления сразу нескольких блюд;
• еда не пересушивается;
• легко ухаживать;
• много вариантов приготовления.

Минусы:

• высокая стоимость;
• большое потребление электроэнергии;
• на поверхности остаются следы пальцев.

LG MH-6387RFS

Стекло дверцы с зеркальным покрытием и длинной ручкой на всю высоту, серебристый корпус. Без дополнительных аксессуаров печь выглядит роскошно.

Технические характеристики:

• мощность 1100 Вт;
• объем камеры 23 литра;
• инверторная регулировка;
• сенсорное управление;
• кварцевый гриль;
• система «Intellowave», направляющая волны по спирали;
• шесть встроенных рецептов.

Плюсы:

• быстрый разогрев и приготовление;
• фиксированная температура;
• гриль быстро создает корочку;
• антибактериальное покрытие;
• большая мощность.

Минусы:

• мало режимов приготовления;
• высокая цена;
• при большой мощности пересушивает продукты;
• покрытие камеры нельзя тереть мочалкой.

В комплект входит решетка для гриля и книга с рецептами.

Panasonic NN-DF383B

Микроволновка с функцией духовки:

• объем камеры 23 литра;
• мощность 1000Вт;
• инверторное управление;
• гриль на 1000Вт;
• электронное управление;
• кнопочное переключение;
• память для запоминания рецептов;
• автоматическая разморозка и приготовление;
• таймер на 90 минут;
• звуковая сигнализация об окончании режима. Распределение волн с помощью дополнительных антенн.

Плюсы:

• можно настроить режим на любое время;
• на кнопках не остается следов пальцев;
• экономно расходует электроэнергию.

Минусы:

• нет заложенных программ приготовления;
• функция духовки быстро выходит из строя.

LG MF6543AFS

Для покупателей со средним достатком:

• объем 25 литров;
• мощность 850Вт;
• мощность гриля 1150Вт;
• количество программ 44;
• сенсорное управление;
• программы автоматического приготовления и размораживания.

В комплект входят: блюдо, мелкая и крупная решетки.

Плюсы:

• средняя цена;
• различные программы и варианты приготовления.

Минусы:

• малая мощность;
• без гриля долго разогревает и готовит.

PANASONIC NN-GF574MZPE

Имеет 22 автоматических режима и 8 категорий приготовления:

• мощность 1000Вт;
• инверторная регулировка мощности;
• камера 27 литров;
• гриль мощностью 1000Вт.

Плюсы:

• отдельные категории приготовления для овощей и мяса;
• выбор режимов;
• объемная камера.

Минусы:

• не имеет функции пара;
• нет контроля температуры.

Smeg MP822PO

Выпускается кремового цвета в стиле ретро. Технические характеристики:

• камера 22 литра из нержавеющей стали;
• имеет 6 функций;
• мощность 880Вт;
• быстрый старт;
• откидной гриль;
• размораживание с учетом веса;
• таймер;
• отсрочка включения;
• отключение при открывании дверцы;
• блокировка управления;
• сигнал окончания режима.

В комплект входит решетка.

Плюсы:

• можно настроить на любое время;
• хорошо подогревает и размораживает;
• красивый дизайн;
• блокировка от детей.

Минусы:

• небольшая мощность;
• долго готовит;
• гриль выступает в рабочее пространство, пересушивает еду.

Подходит для подогрева и редкого использования.

Можно выбрать дешевые модели без поворотного стола, только для подогрева и разморозки. Многофункциональные с грилем и паром. Удобны для быстрого приготовления нескольких блюд.

Как работать с поворотным столом. Виниловые пластинки вернулись в… | Коннор Томпсон

Виниловые пластинки вернулись в 21 век. Vinyl предлагает уникальное качество звука, возможность коллекционирования и тактильные ощущения от прослушивания, которые могут заинтересовать как обычных, так и заядлых поклонников музыки.

Прежде чем вы сможете наслаждаться прослушиванием виниловых пластинок, важно научиться правильно пользоваться проигрывателем, чтобы вы могли поддерживать свои пластинки в хорошей форме на многие часы удовольствия в будущем.

Вот краткое и простое руководство, которое научит вас правильно управлять поворотным столом.

1. Снимите пылезащитный чехол с поворотного стола.

Некоторые проигрыватели оснащены пластиковой крышкой, которая защищает компоненты поворотного стола от пыли и других опасностей окружающей среды. Если у вашего проигрывателя есть откидывающаяся пылезащитная крышка, просто поднимите крышку и опустите ее обратно, как только пластинка начнет воспроизводиться. Если у пылезащитной крышки нет петель, отложите ее до тех пор, пока вы не закончите прислушиваться, так как размещение ее на проигрывателе во время работы может повредить как проигрыватель, так и пластинку.

2. Извлеките пластинку из конверта и поместите ее на опорный диск.

После того, как вы выбрали пластинку, которую хотите послушать, осторожно извлеките ее из конверта и поместите на блюдо проигрывателя. При работе с пластинками держите пластинку за края и не касайтесь канавок. Масло с ваших пальцев может потенциально повредить пластинку, так как оно может прилипать к поверхности канавок, притягивая пыль и вызывая царапины.

Убедитесь, что центр пластинки находится на одном уровне с опорным диском и удерживается на месте с помощью шпинделя, который проходит через отверстие в пластинке.Если вы выбрали сингл со скоростью 45 об / мин, вам может понадобиться адаптер на 45 для шпинделя.

3. Включите проигрыватель и приведите опорный диск в движение.

Операции различаются для разных моделей проигрывателей, но большинство из них включает переключатель, который позволяет вам приводить опорный диск в движение. У других есть автоматическая функция, при которой опорный диск начинает вращаться после того, как тонарм поднят. Некоторые проигрыватели, такие как Audio Technica AT-LP60, предлагают полностью автоматические функции, когда опорный диск начинает вращаться, а тонарм устанавливается на пластинку нажатием одной кнопки.В любом случае вы должны убедиться, что пластинка уже находится на пластине, прежде чем она начнет вращаться, поскольку размещение пластинки на уже вращающемся пластине может привести к повреждению.

Перед тем, как привести диск в движение, убедитесь, что выбрали правильную скорость вращения в минуту (об / мин) для рекордных проигрывателей, у которых есть переключатель, позволяющий выбирать между 33 и 45 об / мин. Большинство стандартных 12-дюймовых пластинок воспроизводятся со скоростью 33 об / мин.

4. Поднимите / поставьте тонарм

Чтобы услышать музыку, запечатленную на пластинке, вам нужно поставить иглу в начало дорожки.На многих вертушках есть рычаг для подсказки, который поднимает и опускает рычаг при повороте рычага. Если ваш проигрыватель виниловых пластинок не поддерживает функцию репликации, осторожно поднимите стилус на конце тонарма, поместив палец под ручку, прикрепленную к головке.

5. Опустите иглу на пластинку

Если вы используете рычаг метки, просто поместите иглу над треком, где вы хотите начать прослушивание, и опустите тонарм на пластинку с помощью рычага.Вы можете часто определять, где треки начинаются и заканчиваются, наблюдая, где находятся более толстые полосы канавок, или вы можете слушать с самого начала, помещая его поверх более широких полос на краю винила. Если вы работаете вручную, переместите иглу, используя ручку, прикрепленную к головке, и аккуратно поместите ее на пластинку в желаемой начальной точке.

6. Верните тонарм в исходное положение после того, как запись закончится.

После того, как вы закончите прослушивание, поднимите тонарм с помощью рычага или ручки, прикрепленной к головке, и верните тонарм в исходное положение. .При извлечении пластинки убедитесь, что опорный диск не вращается. Если вы хотите прослушать другую сторону вашей записи, поднимите пластинку за края, переверните ее и повторите шаги со 2 по 5.

Как использовать проигрыватель (и не повредить винил)

Все умеет пользоваться проигрывателем, не так ли?

Да, я полагаю, что каждый может ими воспользоваться. Но не все знают, как им пользоваться правильно.

И при неправильном использовании можно повредить драгоценную пластинку.

Если вы подумываете о покупке проигрывателя виниловых пластинок или у вас он уже есть, важно знать, как правильно использовать проигрыватель грампластинок.

Вот почему я решил написать на эту тему целую статью.

Вы не только узнаете, как использовать проигрыватель винила, но и узнаете основные компоненты и то, как они работают вместе, чтобы взять звуковую информацию с винилового диска и донести ее до наших ушей через комплект динамиков.

Я также отвечу на некоторые часто задаваемые вопросы в конце статьи.Если у вас есть дополнительные вопросы, не стесняйтесь оставлять комментарии, как всегда.

Как настроить проигрыватель пластинок

Если вы хотите узнать, как правильно настроить и использовать проигрыватель, вам сначала необходимо понять его основные компоненты. Независимо от марки или модели, будь то современный проигрыватель или проигрыватель в винтажном стиле 1960-х годов, такой как этот проигрыватель в стиле чемодана от CMC, большинство моделей оснащены одними и теми же компонентами.

Базовая конструкция проигрывателя грампластинок

Диск, также называемый проигрывателем, – это один из компонентов, который есть у каждого проигрывателя.Он держит виниловые пластинки и вращает их с постоянной скоростью.

Диск пластинки может быть изготовлен из алюминия или другого металла. Некоторые производители покрывают пластины толстым войлоком или пластиком, чтобы предотвратить статическое электричество или царапины, которые могут повредить пластинку.

Одна из самых важных частей любого проигрывателя – это рука. Он содержит два важных компонента, которые необходимы для воспроизведения пластинки: иглу и картридж.

Игла оснащена алмазным наконечником и движется по канавкам пластинки, создавая вибрации, которые затем передаются на картридж.

Картридж содержит магнитное поле и преобразует колебания в электрический сигнал. Затем этот электрический сигнал усиливается, чтобы его можно было отправить на динамики для вывода.

Некоторые аудиофилы модернизируют и руку, и иглу, используя старинные или современные альтернативы. Это может быть довольно дорого, но ничто не улучшает качество звука больше, чем хорошая комбинация тонарма, иглы и картриджа.

Предусилитель

Если вы новичок в сфере виниловых пластинок и ищете свой первый проигрыватель, обычно лучше всего начать с проигрывателя виниловых пластинок со встроенным предусилителем.Есть много моделей начального уровня для начинающих, которые оснащены предусилителем.

Если в вашем устройстве нет встроенного предварительного усилителя, вам необходимо будет купить фонокорректор отдельно, чтобы преобразовать фонокорректор в сигнал линейного уровня, который можно обработать и подготовить для вывода на динамики (что требует этого. усиливается еще раз в усилителе).

По сути, предусилитель усиливает слабый сигнал проигрывателя грампластинок до того же уровня, что и другие звуковые сигналы.Покупка модели со встроенным предусилителем значительно упрощает настройку и подготовку вашего плеера к использованию. Подробнее о предусилителях для проигрывателей здесь.

Динамики

Если у вас есть проигрыватель со встроенными динамиками, вы можете сразу же начать слушать записи. В противном случае вам понадобятся внешние динамики.

И, честно говоря, даже если в вашем устройстве есть динамики, вам, вероятно, все равно понадобится хороший набор внешних динамиков. Встроенные динамики обычно не очень громкие и оставляют желать лучшего с точки зрения качества звука.

Установить динамики довольно просто, если у вас есть проигрыватель со встроенным предусилителем. Все, что вам нужно сделать, это подключить динамики непосредственно к проигрывателю с помощью красного и белого кабелей RCA.

Некоторые модели, например Victrola Aviator, оснащены линейным выходом 3,5 мм, который можно использовать для подключения внешних динамиков.

Если у вас есть внешний предусилитель, убедитесь, что и проигрыватель, и динамики правильно подключены к предусилителю. Проигрыватель подключается ко входу, а динамики (или усилитель, если на динамики не подается питание) подключаются к выходу.

Некоторые проигрыватели также оснащены функцией Bluetooth, которая может передавать музыку с проигрывателя на беспроводные колонки. Или вы можете транслировать музыку с устройства с поддержкой Bluetooth и воспроизводить ее через встроенные динамики проигрывателя.

Возможность подключения

Bluetooth по существу устраняет необходимость в дополнительных проводах и кабелях, поэтому ваша установка будет выглядеть красиво и чисто. Он также имеет больший радиус действия, чем любой обычный кабель.

Чтобы использовать эту функцию, просто подключите устройство или динамик к проигрывателю с помощью настройки Bluetooth и просто нажмите кнопку воспроизведения.Вот как это просто.

Скорости проигрывателя-рекордера

Понимание различных скоростей проигрывателя и различных типов дисков также важно.

Записи

предназначены для воспроизведения на нескольких разных скоростях; 78, 45 и 33 1/3 об / мин. Скорость измеряется на основе количества оборотов, совершаемых рекордером в минуту. Это называется оборотами в минуту или просто об / мин.

В большинстве случаев вы, вероятно, будете слушать полноформатные альбомы, диаметр которых составляет двенадцать дюймов.Эти пластинки предназначены для вращения на 33 1/3, что является настройкой по умолчанию для большинства вертушек.

Если вы хотите воспроизвести двенадцатидюймовую пластинку, вам даже не нужно беспокоиться о настройке скорости. Однако, если вы хотите воспроизвести семидюймовую пластинку, вам необходимо установить скорость на 45 об / мин. Если вы этого не сделаете, звук будет искажен.

Записи

на 78 об / мин были выпущены еще в 1895 году до 1955 года и в настоящее время не производятся, поэтому вам, вероятно, не придется беспокоиться о работе с 78-ми, если только у вас нет очень старых записей.Многие новые модели даже не имеют опции скорости 78 об / мин.

Воспроизведение пластинки

Чтобы воспроизвести пластинку, сначала поместите пластинку на проигрыватель. Поскольку записи имеют стороны A и B, убедитесь, что вы разместили пластинку с правильной стороны, в зависимости от песни, которую хотите воспроизвести. Если вы используете вертикальный проигрыватель пластинок, убедитесь, что пластинка зафиксирована на месте и не может упасть.

Рядом с тонармом вы заметите рычаг реплики. Вам нужно будет поднять рычаг кия, чтобы поднять руку.Теперь вы можете переместить руку к внешнему краю пластинки.

Найдите выключатель проигрывателя. После нажатия пластинка должна начать вращаться. Убедитесь, что у вас установлена ​​правильная скорость. Если вы используете стандартную запись, она должна составлять 33 1/3 об / мин.

Теперь, когда пластинка вращается и рычаг находится в нужном положении, вы можете использовать рычаг кия, чтобы опустить рычаг. Это приведет к контакту иглы с пластинкой. Как только он войдет в контакт, вы должны начать слышать музыку.

Пропуск треков

Если вы хотите пропустить трек на записи, вы выполните тот же процесс, который я обсуждал выше, за исключением того, что вы поместите руку над началом трека, который вы хотите услышать, а не над началом записи.

Вы можете заметить, что есть тонкие сегменты, которые выглядят иначе, чем остальная часть виниловой пластинки и образуют круги. Каждый из этих кругов представляет собой мертвое пространство между двумя дорожками.

Большинство новичков сначала боятся менять треки, так как неправильное выполнение этого может привести к поцарапанной записи. Но если вы не торопитесь и познакомитесь с принципом работы вашего проигрывателя, у вас не должно возникнуть проблем с переходом с трека на трек.

Связанные вопросы

Как хранить винил?

Правильное хранение винила предотвратит повреждение вашей коллекции пластинок, например, царапины или деформации.Записи очень хрупкие и могут быть легко повреждены, если вы не примете необходимых мер для их защиты. Это большое дело, если у вас есть бесценные первые оттиски.

Чтобы хранить их правильно, держите их в вертикальном положении и не кладите их друг на друга. При штабелировании вес пластинок может вызвать коробление.

Сдерживает ли отслеживание записи?

Игла должна плотно прилегать к пластинке, но не слишком тяжелой. В то же время контакт не может быть слишком легким.Если вы отслеживаете слишком легко, игла в конечном итоге будет подпрыгивать в канавках, что плохо и может привести к повреждению.

В идеале вы должны отслеживать на максимальном уровне рекомендуемой прижимной силы. Помните, что если вы отслеживаете слишком легко, это может привести к такому же износу, как и слишком сильное отслеживание.

Нужно ли мне чистить винил?

Многие люди ошибочно полагают, что шипящие и потрескивающие звуки, которые они слышат при проигрывании пластинки, являются нормальным явлением.Эти звуки на самом деле указывают на грязную запись.

Чтобы избежать этих звуков, необходимо регулярно чистить винил. Для этого вы можете использовать кисть, специально разработанную для записей. Эти щетки состоят из тонких углеродных волокон, которые отлично справляются с удалением грязи и мусора из канавок вашего винила.

Вы также можете использовать специальную жидкость для чистки пластинок в сочетании со щеткой, чтобы проникнуть глубоко в канавки. Вы заметите разницу в качестве звука сразу после того, как почистите свои пластинки.

Самым важным при чистке пластинки является соблюдение надлежащей процедуры, чтобы не повредить ее.

Этот пост охватывает весь процесс очистки от начала до конца.

Очистка иглы также может повлиять на качество звука. Грязная игла может испортить звук ваших пластинок. На выбор предлагается множество щеток и продуктов, специально разработанных для чистки игл вашего проигрывателя.

Иглу не нужно чистить так часто, как винил, но если вы чистили пластинки, но все еще замечаете ухудшение качества звука, то, скорее всего, виновата грязная игла.Чтобы узнать больше, прочтите мою статью об обслуживании проигрывателя.

Последние мысли

Теперь, когда вы знаете, как использовать проигрыватель, скорость его установки и как проигрывать пластинку, не царапая ее, вы можете начать свой путь как новый аудиофил.

Помните: увеличивайте скорость проигрывателя в зависимости от размера проигрываемой пластинки, осторожно касайтесь иглой поверхности пластинки, чтобы не поцарапать ее, и всегда держите винил в чистоте для обеспечения максимального качества звука. .

Вам также может понравиться …

Как использовать проигрыватель грампластинок: 12 шагов

Введение: Как использовать проигрыватель грампластинок

В этом руководстве приведены пошаговые инструкции по использованию проигрывателя грампластинок.

Добавить TipAsk QuestionDownload

Шаг 1: Установка

Поместите проигрыватель в безопасное место, где он будет защищен от элементов или возможных падений.

Добавить TipAsk QuestionDownload

Шаг 2: Включите

Подключите проигрыватель пластинок и включите его.В зависимости от модели переключатель «включения» обычно находится на передней панели и в центре коробки рядом с ручкой регулировки громкости.

Добавить TipAsk QuestionDownload

Шаг 3: Поднимите пылезащитный чехол

Поднимите деревянную крышку, которая прикреплена петлями, и удерживайте ее, опираясь на монтажную стойку. Пылезащитный чехол предназначен для защиты устройства от повреждений. Держите его открытым только во время использования.

Добавить TipAsk QuestionDownload

Шаг 4: Удаление записи

Осторожно извлеките пластинку из футляра.Прикасаясь к пластинке, чтобы выдвинуть ее, используйте салфетку или перчатки, так как прикосновение к ней руками может привести к ее повреждению.

Добавить TipAsk QuestionDownload

Шаг 5: Вставьте пластинку

Поместите пластинку на поворотный стол так, чтобы металлический стержень в середине прошел через отверстие в центре пластинки.

Добавить TipAsk QuestionDownload

Шаг 6: Переместите иглу

Медленно и осторожно переместите иглу (которая находится на оси) над пластинкой, поместив ее на крайнюю часть пластинки.

Добавить TipAsk QuestionDownload

Шаг 7: Опустите иглу

Как только игла окажется над пластинкой, используйте небольшой рычаг на основании иглы и нажмите, чтобы опустить ее на пластинку. Делайте это очень медленно, чтобы защитить запись.

Добавить TipAsk QuestionDownload

Шаг 8: Наслаждайтесь музыкой!

После выполнения всех этих шагов музыка должна заиграть! Используйте переключатели громкости, чтобы увеличить или уменьшить громкость.

Добавить TipAsk QuestionDownload

Шаг 9: Завершение работы

По завершении выключите проигрыватель с помощью выключателя питания.Используйте рычаг у основания иглы, чтобы подтолкнуть иглу вверх и снять с пластинки и переместить ее в сторону, чтобы пластинку можно было поднять со стола.

Добавить TipAsk QuestionDownload

Шаг 10: Поместите пластинку обратно в футляр

Используя салфетку, вставьте пластинку обратно в коробку

Добавьте TipAsk QuestionDownload

Шаг 11: Закройте пылезащитную крышку и отключите

Чтобы сохранить проигрыватель, закройте крышку и отключите его от сети для экономии энергии.

Добавить TipAsk QuestionDownload

Шаг 12:

Добавить TipAsk QuestionDownload

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Как использовать проигрыватель

В то время как виниловые альбомы могут похвастаться одними из самых красивых обложек, настоящая жемчужина находится внутри обложки альбома … виниловой пластинки. Но приз внутри останется недосягаемым, если вы не умеете работать с проигрывателем.Дело в том, что воспроизведение записей требует немного больше работы, чем нажатие кнопки на магнитофоне или нажатие значка в iTunes.

Пошаговая инструкция: как работать Плеер

Воспроизведение пластинки – это незабываемое впечатление. В отличие от компакт-дисков или iPhone, которые воспроизводят музыку одним нажатием кнопки, проигрыватели требуют от слушателя немного больше работы.

Каждая модель проигрывателя отличается. В конце концов, в этом и заключается привлекательность: уникальность звука, уникальность ощущений.Некоторые машины могут иметь автоматический тонарм, перемещаемый за счет устройства противоскольжения, которое подводит иглу к центру канавки. У других не будет такой руки помощи, и вам решать, как удерживать собственную руку, чтобы двигать металлической.

1. Найдите плоскую поверхность

Есть причина, по которой изобретение Берлина было квалифицировано как стол. Он может вращаться, но, как и все столы, он должен быть плоским, чтобы функционировать. Если вы поместите проигрыватель на неровную поверхность, он не будет работать.Вы также рискуете повредить свои записи.

2. Прочтите руководство.

В руководстве пользователя объясняется, как запускать и останавливать машину. Он также покажет расположение конкретных моделей:

• Рычаг управления тонармом
• Противовес в основании металлического тонарма
• Адаптер размера записи, которым вы можете манипулировать, чтобы соответствовать размерам диска (12 или 7 дюймов).
• Датчик скорости, который вы захотите настроить в зависимости от числа оборотов в минуту (об / мин) на вашем рекорде
• Каждая машина имеет соответствующий контрольный груз, который описан в вышеупомянутом руководстве.Вам нужно будет отрегулировать противовес на тонарме, чтобы установить отслеживающий груз перед подключением проигрывателя.

3. Поместите пластинку на поворотный стол

Чтобы вынуть пластинку из гильзы, откройте ладонь и дайте диску выскользнуть. Вставьте палец в отверстие в середине диска. Старайтесь не трогать пластинку. Если необходимо, держите стороны между ладонями, как если бы они были параллельными ногами буквы H.

4.Убедитесь, что скорость правильная

Перед тем, как поместить пластинку на проигрыватель, убедитесь, что скорость соответствует требованиям записи. В середине диска будет надпись с указанием необходимой скорости.

• 12-дюймовые пластинки воспроизводятся при 33 1/3 об / мин или 45 об / мин
• 7-дюймовые пластинки проигрываются при 45 об / мин

5. Убедитесь, что диск чистый

Научиться чистить виниловые пластинки так же важно, как и чистить машину. На звук повлияет загрязнение отпечатками пальцев, пылью или грязью.Аномальное воспроизведение может включать, но не ограничивается:

• Слышен вокал
• Искажения
• Нечеткость
• Царапины
• Поппинг
• треск
• Приглушенные высокие частоты
• Тишина

Последний из перечисленных выше симптомов является наихудшим. Если аппарат не издает звука, вы можете повредить свои записи. Это может означать, что игла изношена или забита скопившейся пылью. Может потребоваться замена.

Еще один плохой знак – игла пропускает или подпрыгивает по пластинке.

6. Нажмите Play

Как только скорость будет правильной, вы можете нажать кнопку воспроизведения. Рычаг метки поднимется и наведется на вращающуюся пластинку. Если ваш стол ручной, вы должны нажать на рычаг подсказки тонарма.

Совместите тонарм с внешним ободом пластинки так, чтобы игла попала в первую канавку. Осторожно ведите его вниз, чтобы встретить рекорд. Музыка должна играть.

Чтобы остановить его, потяните рычаг метки вверх, чтобы снять тонарм с пластинки. Верните тонарм в место для отдыха.Только после этого следует нажимать кнопку «стоп». Теперь, когда вы знакомы с тем, как пользоваться проигрывателем, полезно разобраться в движущихся частях, чтобы вы могли настроить проигрыватель с пониманием общих функций оборудования для воспроизведения звука.

Как работают проигрыватели?

Первым делом давайте разберемся в словарном запасе винила, чтобы вы поняли, о каких частях мы говорим. Плеер – это устройство, которое воспроизводит и записывает звук.Помня об этом двойном действии, Томас Эдисон изобрел фонограф в 1877 году. С тех пор основы звуковой инженерии не сильно изменились.

Как работает аудиоповтор?

Идея заключалась в том, чтобы уловить звуковые волны, которые создают слышимое впечатление. Эдисон понимал, что звук – это, по сути, образец давления, распространяющегося через элементы, в первую очередь воздух. Эдисон намеревался придать твердую форму вибрациям, которые мы интерпретируем как музыку, шум или нейтральные тона окружающей среды.

Он был не единственным, кто интересовался записью звука. Два французских изобретателя совершили набеги на поля до него. Эдуард-Леон Скотт де Мартинвиль успешно напечатал звуковые волны на стекле, а поэт Шарль Кро представил Французской академии наук подробное описание палеофона, устройства, которое было разработано так же, как Эдисону приписывали его позже.

Что такое игла?

Каждый звук – это серия волн, которые падают и поднимаются, концентрируя более высокое давление, известное как сжатие, или более низкое давление, называемое разрежением.Эдисон создал устройство, которое было достаточно чувствительным, чтобы двигаться во времени с этими пиками и впадинами звука. Он использовал настоящую иглу, которая вырезала волнистые линии или бороздки на вращающемся цилиндре из фольги. Современные аксессуары для проигрывателей грампластинок не такие уж примитивные; тем не менее, используйте ту же концепцию.

Что такое стилус?

В современных проигрывателях грампластинок стилус, часто называемый иглой, представляет собой закаленный конец металлического рычага или тонарма, который вы аккуратно кладете на пластинки.Игла считывает канавки, которые расшифровывают колебания исходной аудиозаписи.

Что такое картридж?

Игла направляет тонарм, в котором находится картридж. Проходя через металлический рычаг, колебания превращаются в электрические сигналы в этом картридже, где они вступают в контакт с магнитной катушкой.

Что такое усилитель?

Электрические сигналы подаются на провода, которые подключаются к усилителю.Громкоговорители снова превращают сигналы в звук. Таким образом, задача состоит в том, чтобы усилить слабый электрический сигнал, чтобы человеческое ухо могло его услышать. Отсюда и знаменитый пылающий рог, который собака Ниппер изображала слушающим на картине, ставшей логотипом для легендарных производителей проигрывателей, таких как Victor Talking Machine Company, ныне Victrola.

Звуковое оборудование в основном копирует то, как мозг интерпретирует звук. Слух – это наши уши, улавливающие изменения давления воздуха вокруг нас.Вибрации преобразуются в электрические сигналы, с которыми может работать мозг.

Предусилитель против усилителя

Хотя части практически имеют одно имя, они являются отдельными объектами и выполняют разные роли в цепочке сигналов. Предусилитель увеличивает сигнал до линейного уровня или до AUX. Усилитель, с другой стороны, берет этот линейный уровень и повышает его, позволяя динамикам воспроизводить его.

Сегодня предусилители встроены в проигрыватели. С технической точки зрения, фонокорректор преобразует сигнал обратно в исходный формат записи.Это достигается путем применения кривой выравнивания RIAA или эквалайзера.

Что делает эквалайзер?

Без эквалайзера качество звука, издаваемого вашим проигрывателем, было бы ужасным. Вы чаще всего слышите:

• Кликов
• Царапины
• Поверхностный шум

Как будто этого было недостаточно, время воспроизведения было бы долей того, чем оно могло бы быть. Помните упомянутые нами офорты пластинок? Что ж, басовые частоты не оставляют места для высоких частот на пластинке.Их длинные волны заняли бы большую часть канавки, если бы не эквалайзер. Неудивительно, что Ассоциация звукозаписывающей индустрии Америки решила стандартизировать этот процесс.

До этого на каждом лейбле был свой эквалайзер. Машины и записи не всегда совпадали, что приводило к несогласованному воспроизведению звука, которое иногда вообще не считалось воспроизведением.

Что такое динамики?

Усилители

, также называемые «усилителями» или «усилителями мощности», больше не выглядят как рупоры, поэтому не паникуйте, если вы принесли домой свой новый проигрыватель, а рупора в поле зрения нет.Динамики будут выглядеть по-разному в зависимости от того, что вы приобрели. Если у вас простой поворотный стол, вам нужно будет купить дополнительные детали. А вот проигрыватель сочетает в себе все необходимое оборудование, а именно:

• Поворотный стол
• Игла или стилус
• Тонарм с картриджем
• Усилитель
• Динамики

Все, что вам нужно сделать с проигрывателем, – это подключить питание и обязательно заменить иглу, если она изнашивается.Для этого вам нужно отключить машину от сети.

Что такое поворотный стол?

Если вы помните, фонограф Эдисона работал на цилиндрическом основании. Вы могли заметить, что современные проигрыватели грампластинок не демонстрируют этой техники. Проигрыватель приписывают другому изобретателю – на этот раз не французу, а немцу, хотя он и жил в Соединенных Штатах. Эмиль Берлинер обменял цилиндрическое шасси Эдисона на плоский вращающийся стол, который стал известен как – правильно – поворотный стол.Граммофоны Берлинер были сопоставлены с резиновыми пластинками, предками винила.

Что такое винил?

Когда вы слышите этот термин, люди обычно говорят о пластинках в их коллекции виниловых пластинок. Но на самом деле винил – это разновидность пластика под названием поливинилхлорид, или ПВХ. При обработке паром ПВХ размягчается, что и делают производители пластинок, когда делают диск с записанным звуком.

«Нарезать» виниловую пластинку – значит сделать ее. Это слово относится к резьбе иглой (канавке записи) в лаке.Сначала делается мастер-копия путем нанесения лака на металл. Как на фотографии есть негатив, так и на пластинке есть ребристая штамповка, используемая для массового производства. Пропаренный винил помещается между металлическими пластинами и штампуется. Затем винил затвердевает после охлаждения водой, давая вам пластинку, которую будут продавать и ценить.

Пошаговая инструкция: как работать рекордер

Теперь, когда вы знакомы с движущимися частями, вы можете настроить свой проигрыватель с пониманием общих функций оборудования для воспроизведения звука.Воспроизведение пластинки – это опыт. В отличие от компакт-дисков или iPhone, которые воспроизводят музыку одним нажатием кнопки, проигрыватели требуют от слушателя немного больше работы.

Каждая модель проигрывателя отличается. В конце концов, в этом и заключается привлекательность: уникальность звука, уникальность ощущений. Некоторые машины могут иметь автоматический тонарм, перемещаемый за счет устройства противоскольжения, которое подводит иглу к центру канавки. У других не будет такой руки помощи, и вам решать, как удерживать собственную руку, чтобы двигать металлической.

Найдите плоскую поверхность

Есть причина, по которой изобретение Берлина было квалифицировано как стол. Он может вращаться, но, как и все столы, он должен быть плоским, чтобы функционировать. Если вы поместите проигрыватель на неровную поверхность, он не будет работать. Вы также рискуете повредить свои записи.

Прочтите руководство

В руководстве пользователя объясняется, как запускать и останавливать машину. Он также покажет расположение конкретных моделей:

• Рычаг управления тонармом
• Противовес в основании металлического тонарма
• Адаптер размера записи, которым вы можете манипулировать, чтобы соответствовать размерам диска (12 или 7 дюймов).
• Датчик скорости, который вы захотите настроить в зависимости от числа оборотов в минуту (об / мин) на вашем рекорде

Каждая машина имеет соответствующий контрольный груз, который описан в вышеупомянутом руководстве. Вам нужно будет отрегулировать противовес на тонарме, чтобы установить отслеживающий груз перед подключением проигрывателя.

Поместите пластину на поворотный стол

Чтобы вынуть пластинку из гильзы, откройте ладонь и дайте диску выскользнуть.Вставьте палец в отверстие в середине диска. Старайтесь не трогать пластинку. Если необходимо, держите стороны между ладонями, как если бы они были параллельными ногами буквы H.

Убедитесь, что скорость правильная

Перед тем, как поместить пластинку на проигрыватель, убедитесь, что скорость соответствует требованиям записи. В середине диска будет надпись с указанием необходимой скорости.

• 12-дюймовые пластинки воспроизводятся при 33 1/3 об / мин или 45 об / мин
• 7-дюймовые пластинки проигрываются при 45 об / мин

Убедитесь, что диск чистый

На звук повлияет загрязнение отпечатками пальцев, пылью или грязью.Аномальное воспроизведение может включать, но не ограничивается:

• Слышен вокал
• Искажения
• Нечеткость
• Царапины
• Поппинг
• треск
• Приглушенные высокие частоты
• Тишина

Последний из перечисленных выше симптомов является наихудшим. Если аппарат не издает звука, вы можете повредить свои записи. Это может означать, что игла изношена или забита скопившейся пылью. Может потребоваться замена.

Еще один плохой знак – игла пропускает или подпрыгивает по пластинке.

Нажмите Play

Как только скорость будет правильной, вы можете нажать кнопку воспроизведения. Рычаг метки поднимется и наведется на вращающуюся пластинку. Если ваш стол ручной, вы должны нажать на рычаг подсказки тонарма.

Совместите тонарм с внешним ободом пластинки так, чтобы игла попала в первую канавку. Осторожно ведите его вниз, чтобы встретить рекорд. Музыка должна играть.

Чтобы остановить его, потяните рычаг метки вверх, чтобы снять тонарм с пластинки. Верните тонарм в место для отдыха.Только после этого следует нажимать кнопку «стоп».

Подключение к другому устройству для воспроизведения музыки

Нет ничего проще, если в вашем современном проигрывателе есть порт USB или технология Bluetooth. Все, что вам нужно сделать, это подключить его к компьютеру или подключить беспроводной динамик. Знайте, что выход USB также означает, что ваш проигрыватель грампластинок имеет встроенный предусилитель.

В зависимости от настройки вашего проигрывателя, если у вас нет встроенного предусилителя, вам потребуются кабели для подключения проигрывателя к входам, обозначенным PHONO.Предусилители бывают разных форм. Общие:

• Внешние автономные предусилители
• Усилители
• Миксеры

Если у вас нет выхода USB, вам понадобится адаптер для подключения к разъему для наушников или аудиовходу компьютера.

Знай свою машину

Рекордсмены вернулись, как феникс из огня. На то, чтобы освоиться, потребуется минута, но не отчаивайтесь. С проигрывателями работать проще, чем вы думаете.Вам просто нужно поставить его перед собой. Раньше почти все общество ежедневно использовало проигрыватели. Если они могли это сделать, то сможете и вы. Просмотрите наш широкий выбор проигрывателей сегодня!

Источники:

Британская энциклопедия. «Звук (физика)» получено с https://www.britannica.com/science/sound-physics

Musicaroo. «Предусилитель и усилитель: в чем разница и нужны ли оба?» получено с https://musicaroo.com/preamplifier-vs-amplifier/

Википедия.«Nipper» получено с https://en.wikipedia.org/wiki/Nipper

.

Руководство по вертушкам для начинающих – Издание для домашнего прослушивания – TurntableLab.com

Сборка поворотного стола – простой процесс; однако есть несколько вещей, которые вам следует знать перед покупкой установки. В этом руководстве по настройке поворотного стола объясняются: основные компоненты, различные конфигурации настройки и наиболее часто задаваемые вопросы. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к нам.

ПЕРЕЙТИ К

Bellari VP130 Phono Preamp, лабораторный бестселлер

Проигрыватель воспроизводит выходной сигнал PHONO. Этот фонокорректор необходимо преобразовать в сигнал LINE LEVEL (иногда называемый сигналом AUX) для работы со звуковым оборудованием, включая стереосистемы, компьютеры и динамики. Фонокорректор преобразует PHONO в LINE LEVEL.

Вот несколько вещей, которые вам следует знать о предусилителях:

Audio-Technica AT-LP60 USB со встроенным предусилителем

ЧТО ВАМ НУЖНО ТОЧКИ В ЛАБОРАТОРИИ Это наиболее распространенная установка поворотного стола. Вы можете легко добавить проигрыватель винила к вашей существующей стереосистеме, просто убедитесь, что выяснили, нужен ли вам предусилитель или нет.

ЧТО ВАМ НУЖНО ТОЧКИ В ЛАБОРАТОРИИ Если у вашего проигрывателя есть выход USB, вы можете подключить его непосредственно к компьютеру. Если вы не используете выход USB, вам понадобится адаптер для входа в аудиовход компьютера (обычно это вход 1/8 дюйма / для наушников).

ЧТО ВАМ НУЖНО ТОЧКИ В ЛАБОРАТОРИИ Некоторые стереосистемы имеют встроенный предусилитель и принимают сигнал PHONO. Подключите проигрыватель винила прямо к входу с пометкой PHONO.

Ременный привод Pro-Ject Debut Carbon, лабораторный бестселлер

• Ременный привод Поворотные столы оснащены независимым двигателем, который приводит в движение опорный диск с помощью резинового ремня.
Поворотные столы с прямым приводом
• имеют пластину, которая является неотъемлемой частью двигателя.
Поворотные столы с ременным приводом
• не подходят для ди-джеев, вертушки с прямым приводом подходят для ди-джеев.
• Обычно считается, что вертушки с ременным приводом имеют лучшее качество звука, потому что они производят меньше внешнего шума и вибрации.
Поворотные столы с прямым приводом
• обычно имеют более прочную конструкцию, более высокий крутящий момент и более быстрое время запуска.
• Проигрыватели Technics 1200 – это пример проигрывателя, который отлично подходит как для диджеинга, так и для прослушивания.
• Pro-Ject Debut Carbon – наш бестселлер с ременным приводом.

провод заземления проигрывателя + вход заземления на предусилителе Bellari VP29

• Проигрыватели виниловых пластинок без встроенного предусилителя нуждаются в заземлении.
• Поворотные столы, нуждающиеся в заземлении, оснащены кабелем, который необходимо подключить к вашему предусилителю (будь то внешний предусилитель, микшер, усилитель).
• Поворотные столы, которые не заземлены, издают явный гудящий звук.

Shure M-447 на головке

• Большинство новых вертушек поставляются с картриджами, но не забудьте проверить это перед покупкой.
• Если вы покупаете свой первый проигрыватель виниловых пластинок для прослушивания, выбирайте проверенные и надежные, такие как Shure M97xE.
• Если вы планируете купить картридж для своего проигрывателя, выясните, нужен ли вам картридж с головкой или картридж, который устанавливается непосредственно на тонарм (рычаг проигрывателя).
• Некоторые картриджи, такие как серия Ortofon Concorde, обходят хэдшелл и подключаются непосредственно к тонарму.
• Как правило, чем дороже картридж, тем лучше качество звука, выходная мощность, частотный диапазон и трекинг (как игла движется по канавке записи).
• Существуют специальные картриджи для диджеинга, однако эти картриджи подойдут для прослушивания.Однако обратное (использование звукоснимателя для диджеинга) не рекомендуется.
• Большинство картриджей имеют подвижный магнит (MM). Из-за проблем с ценой и обслуживанием Moving Coil (MC) должны приобретаться только опытными пользователями.
• Когда вы выбираете картридж, исследуйте правильную настройку картриджа с точки зрения выравнивания и веса. Geo-Disc от Audiquest – популярный инструмент для выравнивания, а Shure SFG-2 Stylus Force Gauge – популярный инструмент для измерения веса.

Фетровые коврики

Audiosetup доступны разного веса.

• Коврики для проигрывателей выполняют несколько функций: защита записи, улучшение звука и уменьшение трения для диджеинга.
Фетровые коврики
• являются наиболее универсальными и могут использоваться как для прослушивания, так и для ди-джеев. Войлочные коврики позволяют удерживать пластинку, пока блюдо еще вращается. Кроме того, войлочные коврики улучшают качество звука.
Резиновые коврики
• особенно хороши для гашения вибраций.
Пробковые коврики
• популярны среди аудиофилов и, как известно, расширяют звуковой спектр.

Пробковые коврики Music Hall улучшают качество звука.

• Число оборотов в минуту / число оборотов в минуту: записи записываются для воспроизведения на 3 предустановленных скоростях: 33 об / мин, 45 об / мин и 78 об / мин.
• RCA: тип кабеля, по которому передаются сигналы левого и правого каналов. Большинство проигрывателей имеют выходные кабели RCA.
• Отслеживающая сила: какое давление сосредоточено на игле картриджа.
• Вес тонарма / противовес: Вес тонарма, который контролирует прижимную силу.
• Крутящий момент: мощность двигателя поворотной платформы. Проигрыватель DJ должен иметь высокий крутящий момент.
• Pitch Control: элемент управления, позволяющий регулировать скорость вращающегося диска, обычно измеряемую в процентах.
• Антискейтинг: некоторые проигрыватели имеют этот элемент управления, который помогает игле перемещаться по центру канавки для пластинки.
• Акриловая тарелка: любимое дополнение аудиофилов.Замена стандартного диска на акриловый диск значительно улучшает качество звука. При использовании акрилового диска коврик не требуется.
• Чтобы узнать больше о терминологии проигрывателей, ознакомьтесь с нашим Руководством по терминологии проигрывателей для аудиофилов

Как правильно использовать поворотный стол

Очень велика вероятность, что многие люди, посещающие этот сайт, никогда раньше не касались, не использовали и даже не видели проигрыватель виниловых пластинок. Итак, если вы решили, что хотите его приобрести, сейчас хорошее время, чтобы узнать, как нужно управлять этой хрупкой машиной.

Одним из больших преимуществ компакт-дисков является то, что с ними можно обращаться довольно грубо, и, если они не будут глубоко и очень сильно поцарапаны, вы не услышите ухудшения качества воспроизведения музыки. Это потому, что обычно к компакт-диску ничего не прикасается, кроме лазерного луча, а фактическая музыкальная информация зажата на алюминиевом диске глубоко между двумя прозрачными пластиковыми дисками.

Винил и проигрыватель очень сильно контактируют друг с другом. Стилус (или игла, как его еще называют) отслеживает канавку, в которой физически выгравирована форма звуковой волны.Это означает, что не только сама игла изнашивается от трения, но и сам винил слегка портится при каждом воспроизведении.

Если проигрыватель используется неправильно, у вас есть шанс повредить пластинку или даже сам проигрыватель, поэтому давайте рассмотрим, как правильно работать с вашим проигрывателем. Я также написал отдельную статью о том, как правильно ухаживать за самими винилами, и рекомендую вам прочитать ее сразу после этой.

Предполетная проверка

Прежде чем даже включить проигрыватель, вы должны убедиться, что он находится в такой среде, которая гарантирует, что он не будет работать со сбоями или повредиться.Он должен быть на ровной поверхности и, по возможности, на чем-нибудь, что будет гасить удары и вибрацию. Вы можете купить специальные антивибрационные стойки, и я рассмотрел некоторые из них, на которые вы можете взглянуть.

Где бы вы ни разместили проигрыватель, он не должен находиться рядом с водой или в местах, где может быть высокая влажность. Влага может быстро вызвать серьезные проблемы с различными компонентами проигрывателя. Вы также должны попытаться поставить оборудование в месте, где нет чрезмерной запыленности.

А теперь давайте посмотрим, как на самом деле вы будете проигрывать пластинку.

Делайте ставки

Многие проигрыватели имеют пластиковую пылезащитную крышку либо в виде шарнирной насадки, либо как отдельную деталь. Перед тем, как начать, вам нужно либо поднять, либо снять пылезащитную крышку, чтобы получить доступ к самой поворотной платформе. После начала воспроизведения вы можете заменить его, если он шарнирный, но делайте это осторожно, чтобы не вызвать пропуск иглы, который может повредить как иглу, так и пластинку.

Если это отдельный тип, я рекомендую вам не пытаться вернуть его обратно после начала воспроизведения, поскольку вы рискуете повредить как пластинку, так и сам проигрыватель, если вы разместите ее неправильно.

У некоторых проигрывателей есть круглая пылезащитная крышка из войлока на самом диске. Также удалите это, прежде чем продолжить. Перед тем, как поставить на него пластинку, убедитесь, что опорный диск не вращается. У некоторых плееров есть ручной переключатель, чтобы начать вращение диска, другие связаны с поднимаемым тонармом.Если переключатель был во включенном положении, когда проигрыватель был выключен, он может ожить при подключении питания. Независимо от вашей ситуации, не кладите виниловые пластинки на вращающийся поднос.

Не забудьте настроить проигрыватель на правильную настройку оборотов в минуту для того типа записи, которую вы хотите воспроизвести.

Запустите свои двигатели

После того, как вы надежно разместили винил на пластине, вы можете запустить его, щелкнув переключатель вращения или подняв тонарм.

Некоторые модели оснащены переключателем «cue», который поднимает тонарм на заданное расстояние над вращающейся пластинкой. Это позволяет расположить тонарм точно над тем местом, где он должен начинать музыку.

Если на вашем проигрывателе нет контрольного уровня, возможно, вам придется вручную зажечь его и поместить на винил. Некоторые полностью автоматические вертушки сами устанавливают свою иглу, поэтому вам не о чем беспокоиться.

Если вам все же нужно поставить иглу, делайте это плавно и точно.Не позволяйте игле упасть на пластинку. Вы должны услышать минимум хлопков и шипений.

Вскоре после того, как игла будет поставлена, ваша музыка должна начаться. Затем вы можете послушать эту сторону альбома. На большинстве проигрывателей тонарм автоматически поднимается и заменяется. В редких случаях модель не делает это автоматически, и вам придется вручную заменять иглу, иначе вы рискуете удариться тонармом о край своего диапазона и поцарапать винил. Однако это маловероятно, поскольку такие проигрыватели редко продаются.

Не забудьте полностью остановить проигрыватель перед тем, как перевернуть пластинку на другую сторону. Затем повторите описанный выше процесс.

После того, как вы закончили слушать музыку, положите винил в чехол, убедившись, что все на месте, все переключатели выключены и все пылезащитные чехлы снова на месте.

Фунт лекарства

Если вы хотите годами слушать музыку, есть несколько советов по обслуживанию, которым стоит следовать, чтобы поддерживать ваш проигрыватель виниловых пластинок в отличном состоянии.

Пыль и влага – два ваших главных врага. Сама игла может собирать пыль и негативно влиять на качество звука, поэтому, если она поставляется с пылезащитным колпачком, обязательно держите его на игле, когда не слушаете музыку. Вам также следует купить хороший набор для чистки иглы, в котором есть подходящие инструменты, чтобы очистить иглу, не повредив ее.

Содержание всего поворотного стола в чистоте и сухости – важная задача. Если ваш поворотный стол встроен в деревянный шкаф, вы также можете использовать высококачественный полироль для мебели, чтобы сохранить дерево без пыли и защитить от влаги.Просто будьте осторожны при использовании полиролей в виде спрея, так как вы не хотите, чтобы эти химические вещества попали на иглу.

Вы также не должны приобретать привычки нетерпеливости. Не тормозите вращающийся диск, например, рукой, и не толкайте иглу по винилу. Никогда не играйте на виниле, который еще влажный после чистки.

Длинная игра

Если вы относитесь к своему проигрывателю с уважением и придерживаетесь этих основных правил, нет причин, по которым у вас когда-либо возникнут проблемы с воспроизведением музыки.Конечно, даже самое лучшее обслуживание не остановит механический отказ или другую непредвиденную проблему, но, по крайней мере, тогда вы поймете, что это не то, за что вы несут ответственность.

Все это может показаться утомительным, особенно в век цифровых технологий, но в конечном итоге выгоды стоят того, чтобы делать все правильно.

Теперь я предлагаю вам перейти к моей статье о том, как правильно обрабатывать и поддерживать сами записи.

Как настроить и обслуживать проигрыватель

Рекорды снова вернулись.Немалые 4,3 миллиона пластинок были проданы только в Великобритании в 2019 году. Но в эпоху смартфонов старые проигрыватели могут показаться немного устрашающими, если вы никогда не использовали их раньше или просто забыли, каково это слушать музыку, которая не транслируется из Интернета.

Независимо от того, стираете ли вы пыль со старой 12-дюймовой коллекции впервые за много лет или новичок в виниле, вот все, что вам нужно знать о том, как выбрать, установить и обслуживать проигрыватель виниловых пластинок.И что бы вы ни делали, не называйте свою коллекцию пластинок «пластинками».

Как выбрать поворотный стол

1. Прямой или ременной привод?

Диск, тяжелый круглый диск, на который вы ставите пластинки, можно запитать двумя разными способами. На деке с прямым приводом он приводится в движение двигателем, который находится прямо под ней. Диджеи отдают предпочтение вертушкам с прямым приводом из-за мгновенного контроля скорости вращения дисков.

На вертушке с ременным приводом двигатель расположен сбоку и связан с центральным шпинделем тонкой резиновой лентой, которая вращает опорный диск.Идея состоит в том, чтобы уменьшить вибрации двигателя, которые добавляют нежелательный шум к вашим мелодиям. Прикрепить резиновый ремень несложно, но это может быть немного неудобно для самых неуклюжих из нас.

В случае дек с прямым приводом такой настройки не существует, поэтому деки начального уровня, как правило, предпочитают подход с прямым приводом. Если вы не ди-джей, лучше сосредоточиться на общем звуке проигрывателя, а не зацикливаться на питании диска.

2. Ручной или автоматический?

При использовании ручной деки вы должны поставить тонарм на место, переместить его над пластинкой и самостоятельно опустить иглу на диск.Напротив, автоматический проигрыватель виниловых пластинок сделает это за вас одним нажатием кнопки, а затем вернет тонарм, когда он будет готов. Более того, полуавтоматическая модель по-прежнему требует, чтобы вы сами установили иглу, но она автоматически поднимет и вернет тонарм, когда запись закончится.

Это действительно зависит от личных предпочтений, но большинство энтузиастов винила отдают предпочтение самодельному контролю, так как при автоматической настройке просто больше машин, которые могут выйти из строя.

3. Вам нужен предусилитель?

Некоторые более дешевые деки имеют встроенные динамики с низкими характеристиками, но меломан никогда не порекомендует их использовать.Однако со встроенным предусилителем, также называемым фонокорректором, совсем другое дело. Это устройство, которое усиливает сигнал от картриджа (насадка на конце тонарма, в которой находится стилус), так что вы действительно можете слышать музыку к тому моменту, когда она достигает динамиков. Обычно они встраиваются в более доступные колоды, в то время как проигрыватели высшего уровня, как правило, нуждаются в отдельном предусилителе.

4. А как насчет входов?

Подумайте, какие динамики вы будете использовать, а затем сделайте домашнее задание.Узнайте, какие входы есть у интересующих вертушек, с какими кабелями они идут и что вам понадобится для подключения к вашей звуковой системе. В то время как большинство проигрывателей по-прежнему используют проводной подход, в настоящее время существует ряд беспроводных опций, таких как Cambridge Audio Alva TT с питанием от Bluetooth. Если вы хотите оцифровать свои записи, поищите модель с USB-портом.

5. Можно ли обновить?

Более дешевые колоды, как правило, имеют фиксированный картридж, который нельзя заменить, поэтому стоит проверить, снимается ли он, если вы думаете, что можете обновить его в будущем.

Как установить проигрыватель грампластинок

1. Найдите хорошее место

Теперь, когда вы приобрели новый проигрыватель, поместите его на прочную поверхность. Если он находится на шатком или наклонном столе, вибрация вызовет раздражающий гул, который испортит вашу музыку. Если ваша мебель не такая прочная, как вам хотелось бы, вы можете купить себе дешевые изоляционные ножки, которые можно прикрепить к нижней части вашей палубы, чтобы гасить любую нежелательную вибрацию. Также стоит подумать о коврике для дополнительного шумоподавления.

2. Отбалансируйте тонарм

Прочтите инструкции. Мы действительно не можем этого достаточно подчеркнуть. Балансировка тонарма – самая сложная и самая важная часть настройки, и все проигрыватели могут немного отличаться. Сказав это, вот основы. Если вы еще этого не сделали, прикрепите ремень (если он есть), поместите диск на шпиндель и прикрепите головку – биту, которая удерживает картридж и иглу. Если его еще нет, вам нужно установить противовес на задней части тонарма, обычно привинчивая его.

Установите диск антискейтинга (маленькое пронумерованное колесо рядом с тонармом) на 0. Это дает небольшое усилие, чтобы остановить тонарм, естественным образом перемещая жабы по центру пластинки. Осторожно поддерживая хэдшелл, переместите тонарм в положение над опорным диском. Отрегулируйте противовес на задней стороне тонарма, обычно вращая его, пока тонарм не сможет плавать самостоятельно, параллельно поверхности диска. На данный момент он имеет контрольный вес 0 г. Отслеживание веса показывает, какое усилие прилагается к игле.

Затем установите шкалу веса слежения за рычагом на 0. Вы, вероятно, найдете это на противовесе. Теперь поверните весь противовес до правильного прижимного усилия – оно указывается в граммах в инструкциях производителя и зависит от типа используемого картриджа. Наконец, снова зафиксируйте тонарм и отрегулируйте диск антискейтинга в соответствии с контрольным весом.

3. Подключите кабели

Многие деки поставляются с RCA или фонокабелями – с красными и белыми разъемами на конце – для подключения к стереодинамикам.Если вы используете моноблок меньшего размера, возможно, вам придется приобрести кабель для подключения наушников к разъему 3,5 мм. Еще раз копайтесь в инструкции, никому не расскажем. Обычно есть диаграмма, показывающая, что куда идет, что может быть особенно полезно, если вы впервые подключаете отдельный предусилитель. Не забудьте шнур питания.

3. Выберите скорость.

Убедитесь, что вы выбрали правильную скорость для проигрываемой записи – слишком медленно, и это будет звучать так, как будто батарея разряжена.Слишком быстро, и это будет звучать как «Элвин и бурундуки». Для большинства 12-дюймовых дисков вам понадобится 33 об / мин, в то время как большинство 7-дюймовых дисков воспроизводятся со скоростью 45 об / мин. Некоторые старые 10-дюймовые пластинки воспроизводятся со скоростью 78 об / мин (обычно их называют 78). На них могут играть только трехскоростные проигрыватели. Но если у вас нет коллекции музыки до 60-х годов, это вряд ли будет проблемой.

Как поддерживать проигрыватель грампластинок

1. Пыль – ваш враг

Лучшее, что вы можете сделать для ухода за проигрывателем, – это содержать его в чистоте.А это означает, что ваши записи должны быть чистыми, потому что все, что у вас есть, попадет на ваш стилус. Берите пластинки за край, чтобы не покрыть их жирными отпечатками пальцев и пылью. Храните их вертикально, чтобы они не коробились. Внутренние футляры для пластинок, облицованные антистатическим пластиком, являются хорошей идеей – вы можете купить их отдельно, если ваша пластинка поставляется только с бумажным футляром, стандартным для болотного стандарта.

Некоторые вертушки поставляются с пылезащитным чехлом – прозрачным кожухом из плексигласа, который защищает их от внешнего мира, но если ваш нет, то в него стоит вложить деньги.Антистатический пистолет или антистатическая щетка могут помочь удержать пыль, а также вы можете приобрести специальные чистящие щетки, чтобы украсить стилус.

2. Замена деталей

Вам может потребоваться замена ремня на деке с ременным приводом каждые пять лет или около того. Если звук «выключен», это одна из первых вещей, которую вы должны проверить. И вы узнаете, полностью ли он защелкнется, так как блюдо не будет вращаться.

Рекомендации о том, как часто следует заменять стилус, варьируются от каждых 1000 часов игры до 2500.Если у вас возникают проблемы с шумом или искажениями, вы можете подумать о его замене, но в противном случае у вас должно быть все в порядке.

3. Обновление вашей установки

Если вы решите заменить стилус, вы можете выбрать одну из четырех основных форм. Чаще всего на колодах начального уровня встречается сферическая форма. Неудивительно, что у них закругленное острие, немного напоминающее шариковую ручку. Несмотря на то, что они достаточно приличные, они могут не улавливать более высокие частоты из канавки записи.

При перемещении вверх по шкале эллиптическая форма иглы имеет более острый конец, чтобы он лучше соприкасался с внутренней частью канавки для более точного звука. Следующее – гиперэллиптическое, иногда известное как шибата. У них есть еще более острый наконечник для лучшего контакта с канавками. Еще более острым является стилус с микрогребневым наконечником, который очень дорогой и близок к режущему стилусу, который инженеры по мастерингу звука используют для создания оригинальных мастер-дисков.

И если вы хотите обновить свой картридж, вам нужно знать, что есть два разных типа – подвижный магнит (MM) и подвижная катушка (MC), которые в значительной степени выполняют одно и то же, но немного по-разному.Картриджи MM гораздо более распространены и часто имеют сменный стилус, в то время как картриджи MC дают небольшое преимущество в производительности. Многие проигрыватели могут принимать только один или другой, поэтому выбор может быть не в ваших руках. Возможно, вам потребуется знать, что вы используете, чтобы выбрать правильную настройку, если вы используете предусилитель.

Еще больше замечательных историй из WIRED

👉 Следите за WIRED в Twitter, Instagram, Facebook и LinkedIn

🍅 Почему современные помидоры так неприятны на вкус?

🚙 Как Tesla стала самой переоцененной автомобильной компанией в мире

📽️ Полюбуйтесь невероятным Железным Человеком из реальной жизни

📢 Как Slack испортил работу

Получите WIRED Daily, ваш серьезный брифинг по всем важнейшим событиям в области технологий, бизнеса и науки.В ваш почтовый ящик каждый будний день в 12:00 по британскому времени.

, введя свой адрес электронной почты, вы соглашаетесь с нашей политикой конфиденциальности

Спасибо. Вы успешно подписались на нашу рассылку новостей. Вы скоро услышите от нас.

Извините, вы ввели неверный адрес электронной почты. Обновите страницу и попробуйте еще раз.

.
