Угломер | это… Что такое Угломер?

Угломер (синонимы — уклономер, угломерка, угломера, угло́метр) — угломерный прибор (инструмент, снаряд), предназначенный для измерения геометрических углов в различных конструкциях, в деталях и между поверхностями (в основном контактным методом) и между удалёнными объектами (оптическим методом). Измерение производится в градусах, на основе линейчатой шкалы, линейчато-круговой шкалы (с механическим указателем или стрелкой), нониуса или в электронном виде, в зависимости от типа прибора.

Угломер в самом простом виде состоит из двух пластин (линеек), закреплённых вместе на одной оси, остающихся подвижными на этой оси (образуют подвижный наугольник), с нанесенной шкалой, выраженной в градусах. Шкала может быть линейчатой или линейчато-круговой (нанесённой по окружности вокруг оси, на одной из линеек). В некоторых практических приложениях, например столярных, не требуется регулировка всех углов наугольника и обычно работают с несколькими фиксированными углами, один из таких столярных наугольников носит специальное название — ерунок (столярный наугольник, у которого линейки закреплены под углом 45° или в треугольном виде 45°/45°).

Впервые угломеры появились в древности (в Древнем Египте и Древнем Риме), когда возникла необходимость при проведении строительных работ устанавливать определённые углы в различных постройках и между поверхностями.

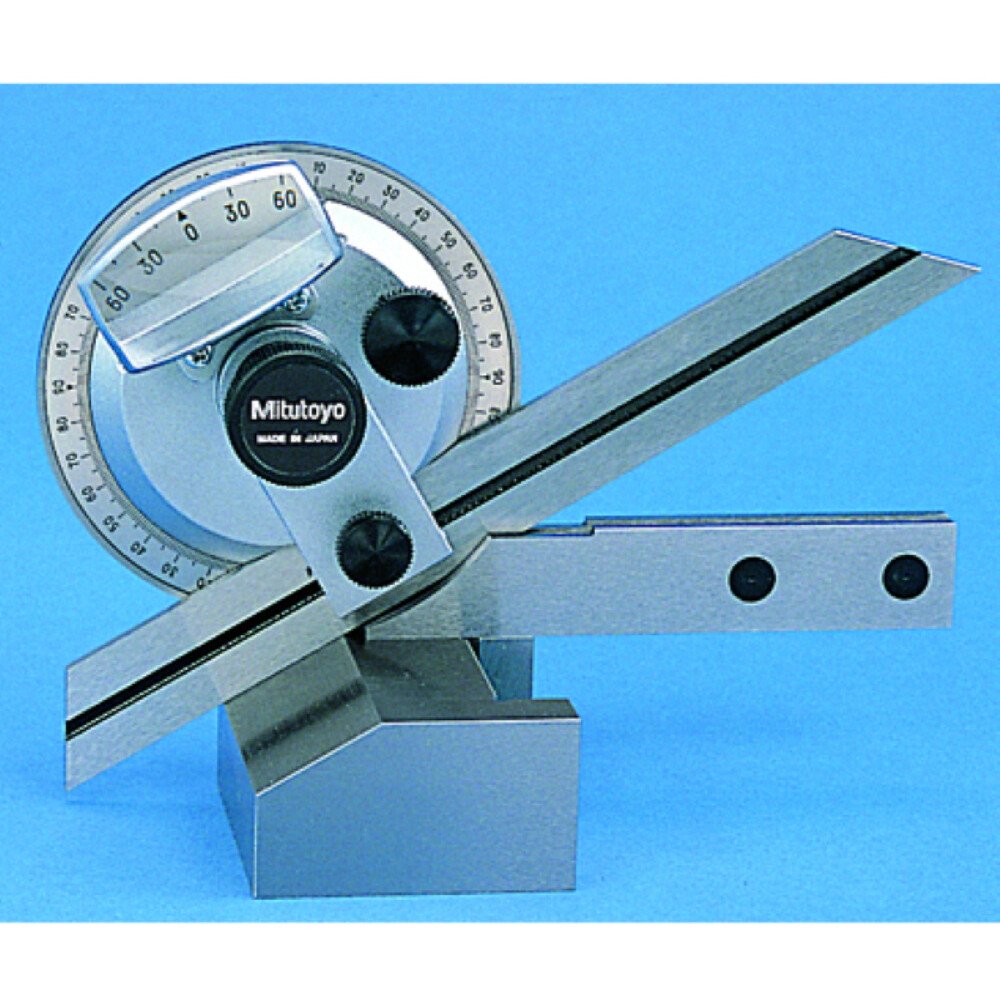

Угломер

Виды угломеров

• угломеры строительные — предназначены для выполнения строительных, монтажных, разметочных и проектных работ. Позволяет контролировать монтаж строительных элементов и установку строительного оборудования, проводить монтаж различных конструкций, которые состоят из наклонных элементов, располагающихся друг относительно друга под определённым углом. В строительстве для разметочных и строительных работ, наряду с угломером, используют отвес и уровень (ровень, юстимер).

• угломеры плотника, столяра — предназначены для выполнения плотницких и столярных работ (могут быть с регулируемыми или фиксированными углами — угольник, треугольник, наугольник, ерунок).

• угломеры слесарные — предназначены для выполнения слесарных работ.

• угломеры топографа — предназначены для выполнения топографических работ.

• угломеры горные — приборы для измерения горизонтальных и вертикальных углов и расстояний в маркшейдерских съёмках, не требующих высокой точности.

• угломеры учебные — угломеры с фиксированными углами (треугольники, угольники, с углами 45°/45°/90° и 30°/60°/90°) и угломерные инструменты (транспортиры, для измерения углов от 0° до 180°, с точностью 1°), бывают совмещены с линейкой, используются для измерения углов, для рисования многоугольников и для различных расчётов. Угломеры учебные бывают двух типов, большие — для классной доски и небольшие — для расчётов и рисования учащимися в тетрадях и альбомах.

• угломеры инженерные (конструкторские) — высокоточные измерительные инструменты, которые используется для измерения углов (наружных и внутренних) конструкций, деталей и поверхностей, методом непосредственного контакта или удалённых объектов, оптическим (лазерным) методом.

• угломеры астрономические — высокоточные измерительные инструменты, которые используется для измерения углов между поверхностью (горизонтом) Земли и удалённым объектом (например, солнцем) или между удалёнными объектами (например, звёздами), методом оптического измерения. Для этого могут использоваться телескопы, оснащённые угломерами.

• угломеры мореходные (навигационные) — предназначены для определения географической широты (по таблицам, по измеренному углу светила) при дальних морских путешествиях. Для этого используются угломерные приборы, с использованием оптического метода измерения угла — секстанты, принцип работы этого прибора основан на том, что угол светила (солнца, луны, звёзд) над горизонтом в определённый день и время зависит ещё и от географической широты, на которой находится наблюдатель. Аналогичным угломером можно пользоваться даже на самолётах, для определения географической широты местонахождения самолёта.

• угломеры артиллерийские — предназначены для установки артиллерийского орудия под необходимым углом.

По типу устройства угломеры бывают механические (простые и нониусные), фиксированных углов, оптические, маятниковые, электронные (цифровые) и лазерные. Существуют также комбинированные электронные угломеры, с электронным уровнем и угломеры электронные с лазерным уровнем.

Угломеры

Угломеры отличаются по типу устройства, по размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром.

Угломеры учебные

См. также

• Гониометр
• Транспортир

Литература

1. Д. Н. Ушаков Толковый словарь русского языка.
2. Большая советская энциклопедия. Угломерные приборы. Угломер горный.
3. В. Даль. Толковый словарь живого великорусского языка.
4. Словарь по естественным наукам. Глоссарий.

Угломер — назначение, виды, применение: tvin270584 — LiveJournal

В современном строительстве достаточно большое внимание уделяется так называемой геометрии пространства. Объясняется это тем, что большинство элементов интерьера для своей установки требует определенных углов. В статье

мастер сантехник разберется с таким инструментом, как угломер, ознакомимся с его разновидностями и научимся им пользоваться.

Особенности угломеров

Простейший угломер был изобретён довольно-таки давно. Вместе с линейкой этот прибор считается одним из древнейших в мире. Археологи полагают, что впервые его начали использовать еще в Вавилоне и Древнем Египте, так как возведение столь массивных сооружений, как пирамиды, без уклономера попросту нереально. Конструкционные особенности этого измерительного приспособления за прошедшие тысячелетия почти не изменилась, хотя в наше время для их производства применяются другие материалы. Соответственно, и сфера использования угломеров сегодня намного шире.

Визуально простейший вид инструмента состоит из двух основных частей — это линейки, которые соединены друг с другом в одной точке.

Это соединение является подвижным, и позволяет линейкам перемещаться на разное расстояние друг от друга. Именно за счет этого перемещения линеек относительно друг друга происходит измерение углов.

Чтобы узнать значение измеренного угла в градусах, на линейках находится градуированная шкала. Это шкала двух типов — линейная и скругленная. Линейная не играет роли в исчислении градусов, поэтому нужна только скругленная, которая находится на шарнирном соединении. Обычный угломер, способный измерять углы двух перпендикулярных поверхностей, изготавливается из разных материалов — пластик, металл, сталь, дерево. Встречаются также инструменты, имеющие фиксированную шкалу измерения на 90, 60, 45 и 30 градусов.

Сферы применения

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников.

Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угломером.

Угломер применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

• Геометрия;
• Астрономия;
• Военное направление;
• Мореходка;
• Сварочные работы.

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Разновидности

Для разных сфер использования, выпускаются соответствующие измерительные приборы:

Строительный угломер

Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний.

Плотницкий угломер (малка)

Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку.

Слесарный угломер

Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов.

Горный угломер

Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборыГорный угломер

Медицинский угломер

Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений.

Астрономический угломер

Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами.

Мореходный угломер

Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем.

Артиллерийский угломер

Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются.

Угломер для затяжки болтов

Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота.

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Виды инструментов по способу измерений

Угломеры классифицируют не только по назначению, но еще и по способу измерений. Самый первый и простой прибор, который был изобретен — это механический. На его основании появились прочие разновидности рассматриваемого инструмента, которые имеют одно существенное достоинство — точность измерений. По типу отображения показаний угломеры бывают:

• Механический. Самый простой вариант конструкции, в данном случае оба элемента прибора прикладываются к тем поверхностям, угол между которыми требуется рассчитать. На приборе предусмотрена шкала, которая позволяет с максимальной точностью определить величину угла между сторонами.
• Маятниковый. Визуально этот инструмент скорее напоминает механические стрелочные часы, при этом на круглый циферблат наносятся специальная разметка, а стрелка определяет угол наклона одной из поверхностей.
• Оптический. Этот инструмент обычно имеет диапазон проведения измерения до 360 градусов, относится к сверхточным, показывает наклон в долях градуса. Зачастую бывает довольно трудно определить, на какое именно значение показывает стрелка у таких угломеров, поэтому в комплект входит лупа.
• Лазерный. Схема угломера предусматривает пару лазерных лучей, они направляются на измеряемые поверхности, при этом угол между ними можно определить визуально или при помощи специального электронного дисплея, встроенного в некоторые устройства. Лазерный инструмент эффективно работает по ночам, а также в затемненных пространствах, в свете дня отметок почти не видно.
• Цифровой. Электронный уклономер по своему принципу действия схож с механическим, единственное отличие состоит в том, что у них предусмотрен ЖК-дисплей, выполняющий функции циферблата, именно туда выводятся измеряемые показатели. Это приспособление относят к категории высокоточных, оно позволяет определить угол наклона с десятыми долями градусов.

Как пользоваться

Лишь при грамотном использовании устройства вы можете рассчитывать на то, что показатели будут максимально точными.

Меньше всего проблем с использованием лазерного инструмента, его достаточно разместить в нужном месте, подключить и подождать некоторое время для полного считывания информации.

Эксплуатация механических приспособлений приблизительно выглядит следующим образом: инструмент прикладывается к измеряемой поверхности так, чтобы линейка и корпус должны прилегали максимально плотно, затем по основной шкале определяется наклон.

Любые угломеры, будь то магнитные или механические, нуждаются в осторожном и бережном обращении, механическое повреждение влечет нарушения точности определения наклона.

Видео

В сюжете – Механический угломер и особенности его применения

В сюжете – Простой и проверенный способ настройки угломера

В сюжете – Как правильно измерять углы оптическим угломером

В сюжете – Как использовать лазерный измеритель углов

В сюжете – Как использовать угломер для затяжки болтов, или как некоторые называют этот инструмент динамометрическим ключом с градусной шкалой

Как выбрать

На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:

• Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом.
• Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит.
• Цена — хороший прибор будет стоить соответствующе.

Обзор лучших моделей

Наибольшим спросом пользуются угломеры следующих торговых марок:

• Цифровой уровень ADA Pro-Digit RUMB. Инструмент используется для выравнивания торцовочных плит, а также монтажа подвесных потолков и проведения всевозможных монтажных и строительных работ. Корпус изготавливается из высокопрочного пластика, оптимальный температурный диапазон применения инструмента составляет 0-40 градусов.
• ADA AngleRuler 20. Угломер имеет встроенный электронный датчик угла, параметры которого отображаются на жидкокристаллическом мониторе. Температурный диапазон использования – от 0 до 60 градусов, рабочий диапазон – от 0 до 360 градусов, точность измерения — 0,3 градуса.
• Угломер Mr. Logo. Универсальный прибор необходим для проведения измерений внешних и внутренних углов в диапазоне от 0 до 180 градусов. Корпус изготовлен из пластика, оптимален для использования в труднодоступных местах.
• Квадрант FIT. Эта модель отличается удлиненными направляющими и шкалой, оптимальной для раскроя больших плит. Используется для проведения определения углов в диапазоне 0-180 градусов.
• Хороших отзывов потребителей также удостоилась продукция марок «Зубр» и Bosch.

Итог

Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломер и сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

В продолжение темы посмотрите также наш обзор Как сделать контурный шаблон

Источник

https://santekhnik-moskva.blogspot.com/2021/12/Uglomer.html

Как использовать гониометр для определенных суставов

Гониометр представляет собой транспортир с двумя плечами, используемый для измерения диапазона движения сустава. Они чаще всего используются в физиотерапии для отслеживания движения сустава. Есть много угломеров, выполненных в разных формах, и есть классический. Вы можете использовать гониометр для измерения многих суставов, таких как плечо, запястье, бедро, колено и даже палец и т. д.

Шаг 1: Подготовка

Перед использованием гониометра выровняйте и ознакомьтесь с ним.

Гониометр имеет два плеча. Один прикреплен к кругу с градусами угла на нем. Другая подвижная рука выполняет измерения. Поймите, как движущаяся рука указывает на угол в градусах, чтобы вы могли точно измерить диапазон движения.

Шаг 2: Совместите центр гониометра с центром измерительного соединения.

Важно совместить центр гониометра с центром сустава, который вы собираетесь измерять. Так что вы можете отслеживать, насколько далеко может сгибаться или разгибаться конечность с помощью двух рук, и получать точные измерения.

Центр гониометра, также называемый точкой опоры гониометра, должен располагаться прямо на точке опоры измеряемого сустава. Центр представляет собой круглую секцию, прикрепленную к стационарному рычагу.

Шаг 3: Держите неподвижный рычаг гониометра вдоль измеряемой конечности.

Совместите неподвижную руку (руку, прикрепленную к кругу) с конечностью, которая останется на месте. Это конечность, которую вы крепко держите. Если это поможет, представьте, что вы выравниваете лучи гониометра с костями вашего тела.

Шаг 4: Растяните сустав во всем диапазоне движения.

Будьте осторожны, чтобы не двигать никакими другими частями тела, кроме измеряемой конечности. Максимально безопасно растяните сустав, затем удерживайте конечность.

Шаг 5: Переместите подвижный рычаг гониометра, чтобы совместить его с подвижным стержнем.

После того, как вы максимально растянули конечность, сдвиньте подвижный рычаг гониометра так, чтобы он выровнялся с вытянутой конечностью. Теперь у вас должен быть фиксированный рычаг гониометра, выровненный с фиксированной конечностью, и подвижный рычаг гониометра, выровненный с подвижной конечностью.

Шаг 6: Запишите угол, чтобы узнать диапазон движения.

Посмотрите на показания гониометра, прежде чем снимать его с тела человека, на случай, если плечи гониометра сдвинутся после его снятия. Запишите, какой сустав вы измеряли, какой тип движения был выполнен и диапазон движения в градусах.

Пример: как использовать гониометр для измерения угла колена

Чтобы измерить гиперэкстензию колена, положите человека на спину на устойчивую поверхность с максимально прямой ногой.

Шаг 1: Держите гониометр сбоку от коленного сустава и выровняйте руки по обеим сторонам, совместив подвижную руку с подвижной ногой.

Среднее разгибание колена должно составлять 0 градусов (когда нога находится на прямой линии), а среднее сгибание — примерно 135 градусов.

Шаг 2: Чтобы правильно выровнять плечи гониометра, представьте, что вы выстраиваете плечи гониометра вдоль костей ноги.

Шаг 3: Держите тело устойчивым и неподвижным, пока нога сгибается.

Шаг 4: Запишите угол и получите сгибание колена.

Примечание:

Только обученные врачи, физиотерапевты, эрготерапевты или другой персонал, прошедший предварительную подготовку, могут проводить оценку с использованием гониометров.

Специалист должен уметь:

• Правильно располагать и стабилизировать сустав.
• Перемещение частей тела с соответствующим диапазоном движений (ROM).
• Определите конечное и конечное ощущение диапазона движения сустава.
• Пропальпируйте соответствующие костные ориентиры.
• Совместите гониометр с ориентиром.
• Правильно прочтите показания измерительного прибора.
• Правильно запишите измерения.

Связанные статьи:

• Типы гониометров и суставных движений
• Как измерить расстояние между зрачками?
• Как измерить жировые отложения с помощью штангенциркуля

Измерение диапазона движений – кинетика человека

Это выдержка из 4-го издания «Обследование травм опорно-двигательного аппарата с веб-ресурсом» Сандры Шульц, Пегги Хоглум и Дэвида Перрина.

Гониометрия – измерение углов суставов. Для измерения суставов вы будете использовать гониометр . На рынке существует множество различных типов гониометров, но каждый из них имеет по существу одинаковую структуру: два плеча (одно неподвижное и одно подвижное) и ось (точка опоры), окруженная корпусом гониометра, который содержит измерительную шкалу. Шкала обычно похожа на транспортир и откалибрована в градусах. Масштаб может быть либо 360°; полный круг или 180° половина круга. Длина плеч гониометра варьируется от 1 до 14 дюймов. Используйте гониометры с длинным плечом для измерения длинных суставов костей, таких как колено, и гониометры с коротким плечом для измерения более мелких суставов, таких как межфаланговые суставы пальцев ног и пальцев. Гониометры, похожие на уровень плотника, называются гравитационно-зависимыми гониометрами или инклинометрами и чаще всего используются для измерения движений в позвоночнике (рис. 6.2). Рулетки также можно использовать для определения диапазона движений в поясничном отделе, если наклономер недоступен (рис. 6.3). Сравните меры, найденные во время обследования, с предыдущими мерами или сравните левую и правую стороны. Электрические гониометры также доступны, но обычно используются для исследований; они более дороги и непрактичны для клинического применения. Некоторые из наиболее распространенных гониометров показаны на рис. 6.4. Рассчитайте совместный диапазон движения, измерив углы между начальным положением и конечным положением доступного движения.

Гониометры, похожие на уровень плотника, называются гравитационно-зависимыми гониометрами или инклинометрами и чаще всего используются для измерения движений в позвоночнике.

Использование рулетки для осмотра позвоночника. Подробную информацию о методике измерения см. в главе 11.

Различные типы гониометров, используемых для измерения амплитуды движений.

Точное измерение ROM требует точности, а точность достигается практикой и умелым наблюдением. В дополнение к тщательному освоению материала, представленного в этой главе, вы должны уметь позиционировать и стабилизировать пациента и измеряемый сегмент, правильно определять конечный диапазон движения, определять и пальпировать правильные ориентиры, накладывать гониометр в правильном положении. , и считать гониометр правильно.

Позиционирование

Положение зависит от четырех факторов: пациента, сустава, гониометра и вас самих. Неправильное расположение любого из этих предметов может привести к неточному измерению движения сустава. Вы должны расположить пациента таким образом, чтобы сустав, подлежащий измерению, мог свободно перемещаться в своем ПЗУ без препятствий, и чтобы вы могли легко наблюдать за суставом. Больному должно быть комфортно. Если вам необходимо измерить несколько движений, следует спланировать последовательность измерений таким образом, чтобы вы минимально меняли положение пациента. Например, вы должны измерять все движения пациента в положении лежа, прежде чем перевести его в другое положение.

Вы также должны тщательно учитывать положение измеряемого сегмента, особенно при измерении активного движения. Сегмент, который должен подниматься против силы тяжести, может дать ложное измерение активного движения, если его мышцы недостаточно сильны, чтобы подняться в диапазоне движения. При измерении пассивного ROM выполнение слишком большого количества действий одновременно, таких как стабилизация конечности, удержание конечности против силы тяжести и выравнивание гониометра, может привести к грубой ошибке измерения. Вы должны задокументировать положение сегмента во время тестирования ПЗУ при записи измерения.

Правильное расположение гониометра имеет решающее значение; если плечи гониометра не выровнены должным образом, измерение будет неточным. Аналогичным образом, перемещение оси гониометра за линию сустава приведет к неправильному измерению. Правильный метод юстировки гониометра обсуждается в разделе «Техника измерения».

Наконец, ваше положение так же важно, как и другие факторы измерения ROM. После того, как вы поместили гониометр и обеспечили правильное выравнивание, вы должны считывать показания гониометра на уровне глаз для получения точных показаний. Например, если вы измеряете сгибание тазобедренного сустава и считываете показания гониометра в вертикальном положении стоя, результаты могут отличаться на несколько градусов от показаний, которые вы получите, если опуститесь на колени, чтобы считать показания гониометра на уровне глаз.

Пожалуйста, обратитесь к «Необходимым знаниям для измерения ROM» и «Необходимым навыкам для измерения ROM» для краткого описания необходимых навыков.

Стабилизация и замена пациента

Стабилизация изолирует движение сустава, устраняя нежелательное движение соседних структур. Вы должны стабилизировать пациента перед измерением ROM или исследованием концевого ощущения, чтобы гарантировать надежные результаты. Чаще всего вы стабилизируете проксимальный сегмент сустава и перемещаете дистальный сегмент. Вы должны изолировать суставное движение, чтобы исследовать его точно. Если вы позволите обоим суставным сегментам двигаться, истинное ощущение конца сустава может быть неточным.

Более того, если вы не стабилизируете проксимальный сегмент, движение других суставов может способствовать дополнительному увеличению движения, преувеличивая истинное движение сустава и приводя к замещению. Например, если вы измеряете сгибание плеча без надлежащей стабилизации плеча, пациент может чрезмерно вытянуть позвоночник, и ложно будет казаться, что у него большая подвижность плеча. Ваше знание возможных замен и осведомленность о движении пациента помогут распознать замена шаблонов . Стабилизация во время исследования ROM обеспечивает более точное выполнение теста и более точный результат.

Иногда вес тела пациента может предотвратить нежелательные движения. Однако для большинства движений требуется ручная стабилизация проксимального сегмента, чтобы предотвратить нежелательное движение. Вы должны знать, как стабилизировать проксимальный сегмент, одновременно используя гониометр для измерения движения сустава.

Методика измерения

Гониометрические измерения требуют надлежащего выравнивания стационарного и подвижного рычагов и оси гониометра (рис. 6.5). Используйте костные ориентиры, чтобы правильно разместить эти элементы. Поместите неподвижную руку вдоль продольной оси стабилизированного сегмента сустава, а подвижную руку параллельно продольной оси подвижного сегмента сустава. При использовании гониометра со шкалой 180° может потребоваться поменять местами неподвижный и подвижный рычаги, прежде чем подвижный рычаг будет зарегистрирован на шкале. Совместите ось гониометра с осью движения сустава. Если рычаги гониометра расположены точно, точка опоры будет расположена правильно.

Ось размещается на суставе, неподвижный рычаг располагается вдоль продольной поверхности стабилизированного сегмента, а подвижный рычаг располагается на одной линии с подвижным сегментом.

Посетите веб-ресурс, видео 6.2, для ознакомления с методикой измерения движения.

Чтобы правильно выровнять плечи гониометра, расположитесь так, чтобы линия вашего обзора находилась на том же уровне, что и гониометр. Проверка обоих рычагов более одного раза перед снятием показаний со шкалы также обеспечивает правильное выравнивание. Часто вы будете выравнивать стационарный рычаг, а затем невольно перемещать его снова при регулировке подвижного рычага; даже очень опытные клиницисты имеют привычку проверять и перепроверять гониометрические положения руки и оси перед чтением измерения.

Перед измерением объема движений вы должны объяснить пациенту, что вы будете делать. Проведите измерения в начальной и конечной точках движения сустава. Если вас интересует только конец ПЗУ, предполагается, что начальная позиция равна 0° и подтверждено визуальным определением. Исследование ROM обычно проводят на здоровой конечности перед поврежденной конечностью. Выполнение обследования в этой последовательности дает вам представление о том, чего ожидать при исследовании ПЗУ поврежденного сегмента.

Последним фактором в измерении ПЗУ является запись измерения. В некоторых учреждениях используются формы, в которых перечислены нормальные диапазоны движений, и вы можете просто заполнить пустые поля измерениями пациента. Если такой формы нет, вы должны записать дату, положение пациента (сидя, лежа), тип движения (активное или пассивное), а также измеряемую сторону тела и сустава. Обратите внимание на любую боль или другие аномальные реакции, возникающие во время обследования.
