Как правильно работать ручным заклепочником

29 сентября 2020

В этой статье мы расскажем об инструменте, с которым комфортно работать в ограниченном пространстве.

Заклёпочник – это ручной инструмент, с помощью которого можно закрепить необходимый материал. Например, листы металла.

В этой статье мы рассмотрим виды этого инструмента и отметим пару моментов, которые пригодятся при работе с ним.

В итоге мы получим небольшую инструкцию для тех, кому ещё не приходилось иметь дело в заклёпочником.

Начнём.


Из краткого описания становится понятно, что этот инструмент понадобится нам в том случае, когда нужно что-то скрепить. При этом материал не должен превышать толщину в 10 мм. Это одно из основных правил.

Почему бы не воспользоваться сваркой?

Бывают случаи, когда сделать это не представляется возможным.

Дома сваркой не воспользоваться, да и есть вероятность, что нужного оборудования под рукой не найдётся.

Зато инструмент, по форме напоминающий клещи, отлично подойдёт для быстрой реализации вашего проекта.

1. Из чего он состоит?

У него не так много составных элементов, но это не мешает заклёпочнику выполнять все необходимые функции. Для него нужно выделить отдельное место в вашем органайзере для инструментов.

Головка, рукоятка и прижимной механизм.

Вот и вся конструкция.

Всего три элемента, которые обеспечивают быстрое скрепление необходимых нам металлических листов.

Механизм, к слову, делится на два типа: вытяжной и резьбовой.


2. Какие типы бывают?

Электрические, аккумуляторные, пневматические.

Однако они не пользуются такой популярностью, как ручной. Дело в завышенной цене. И хоть они, по сути, делают всю работу за вас, покупатели по-прежнему не готовы полностью переходить на электрику.

Ручной заклёпочник является более понятным для людей. Он прост в применение и доступен по своей стоимости.

Первые три типа больше подойдут для заядлых специалистов.

Или в случае, когда в дело идут заклепки большого диаметра.

3. Вытяжной заклёпочник.

Цилиндрическая шпилька на заклёпках. Вот и отличие.

Стоит отметить, что это разделение по типу используемых заклёпок, механизму работы, а не по отличительным характеристикам.

С ним отверстия будут закрыты полностью. Также надо отметить низкую стоимость.

Закрепление происходит посредством тяговой силы.

Сначала делаются отверстия, а затем фиксируется заклёпка.

4. Резьбовой заклёпочник.

Заклёпка в виде полых трубок.

С ним можно обеспечить безопасный монтаж.

Качественно закрепляет. Также можно создавать крепёжные точки. Это удобно.

Есть ещё два типа.

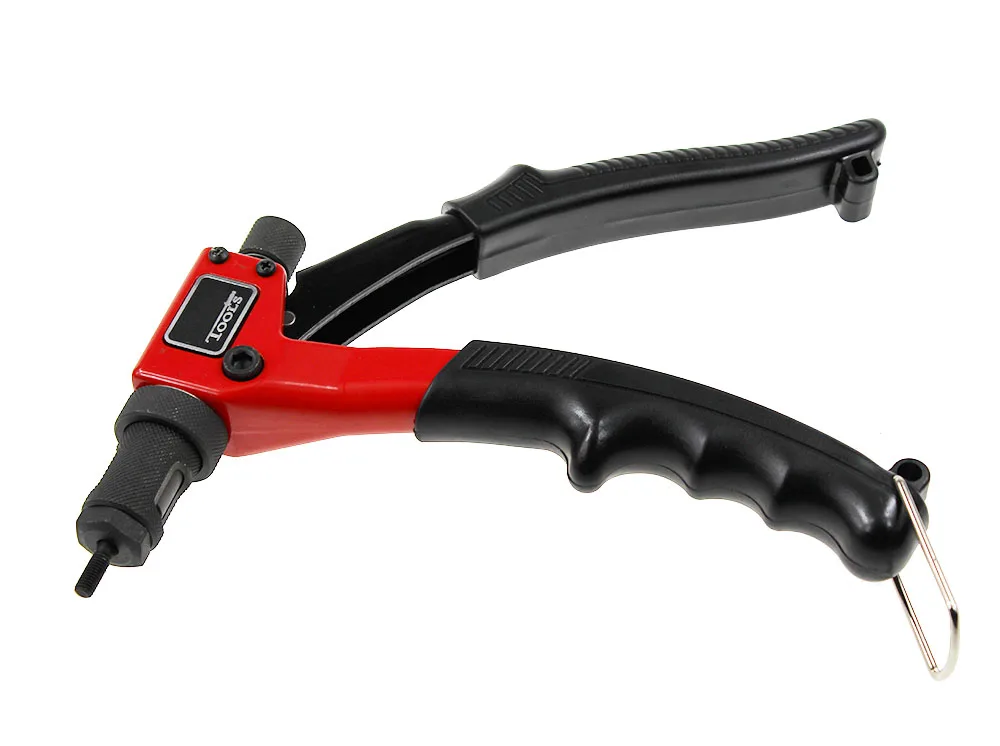

Этот инструмент можно отличить по количеству рукояток. Он бывает одноручным и двуручным.

В первом случае одна из рукояток всегда остаётся неподвижной. Такой заклёпочник можно использовать для соединений с диаметром не больше 6 мм.

У двуручного, как мы видим, обе ручки остаются подвижными.


Так как же использовать заклёпочник?

Разные типы этого инструмента работают примерно одинаково. Принцип схож, но всё же присутствуют различия.

Начнём нашу инструкцию с главного (общего) принципа работы.

  • Нужно направить силу на рычажный механизм, после которого она перейдёт к головке.
  • Мы заранее готовим. отверстие для элемента. А после вставляем заклёпку при помощи зажимного механизма.

Это обеспечивает скрепление листового металла.

Все силы нужно направить на проделывание отверстий. Всё остальное сделает за вас инструмент.

Обозначим все виды работ, которые выполняет заклёпочник.

Он может фиксировать уголки, трубы, крепить профилированные листы.

Такие крепления никогда не подвергнут сомнению свою надёжность. И не лопнут тогда, когда этого не ожидаешь. Это достаточно актуальная проблема для сварки.

Главный принцип обговорили, а теперь об этапах работы.

  • Берём материалы (металлические листы), которые нам необходимы и преждевременно фиксируем их. Это облегчит работу.
  • Проделываем отверстие, которое должно быть больше заклепки на 1-2 см.
  • Вставляем расходник.
  • Закручиваем головку заклёпочника.
  • Насаживаем инструмент плотно к основанию материала, а после сжимаем рукоятки.
  • Повторяем несколько раз, если не вышло.
  • Для полной герметичности используем дополнительно специальные материалы. Чаще всего используют шпатлевку.

5. Как выбрать качественный заклепочник?

Нужно обратить внимания на характеристики инструмента, материалы и внешний вид. Даже вес может сказать о многом.

Если вы покупаете через интернет-магазин и нет возможности всё подробно посмотреть и потрогать, тогда обратите внимания на корпус заклепочника. В характеристика товара будет указан материал, из которого он изготовлен. Пластик здесь не самый лучший вариант.

Делаем вывод, что работать с ручным заклёпочником не так сложно. Это простой вариант, который без труда можно хранить в доме.

Но если вы занимаетесь ремонтными и монтажными, а также слесарными работами, тогда лучше будет приобрести инструмент резьбового типа.


Заклёпочник это не молоток. Для чего он понадобится?

Не стоит недооценивать этот маленький инструмент. Вот пару идей, которыми можно воспользоваться в случае, когда под рукой завалялся резьбовой заклёпочник.

  1. Установка дверей, окон, полок, чего угодно.
  2. Крепление предметов декора: картины, вывески на двери, что угодно.
  3. Установка ручек для мебели, например, для ящиков и шкафчиков.
  4. Установка оконных жалюзи, подвесных крючков и т.д.
  5. Конечно же авторемонт.

Подведём итоги.

В этой статье мы познакомились с разными типами заклёпочников, разобрали их различия и составили краткую инструкцию по использованию ручного инструмента.

Если у вас остались вопросы, то советуем для наглядности посмотреть парочку видео по использованию заклёпочника.


Теги:

  • Инструменты

Оцените материал:

Оставить комментарий / Всего комментариев: 0

Оставить комментарий

Как работает заклепочник ручной и как им правильно пользоваться + видео и фото

Заклепочник можно назвать мастером сращивания различных заготовок. Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.

Содержание

  • По какому принципу работает заклепочник ручной
  • Как устроен заклепочник ручной
  • Как правильно работать с заклепочником и как подобрать расходные материалы
  • Работа заклепочника: видео

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.
После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.

Внимание! Такого рода заклепочник обеспечивает беспроблемный доступ к обеим рабочим сторонам одновременно. Дополнительная поддержка при выполнении работы не требуется.

Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.

Как устроен заклепочник ручной

Состоит заклепочник из следующих деталей:

  1. Головки, которая надевается на сердечник заклепки.
  2. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно.
  3. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи оси и выполняет функцию силового рычага.
  4. Рабочая втулка после сжатия рукояток сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется.
  5. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо.
  6. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение.
  7. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают.
  8. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.

Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:

  • пружинным;
  • рычажным.

Первый втягивает клепку внутрь, где она расплющивается с помощью рычажной системы. В результате детали накрепко соединяются между собой.

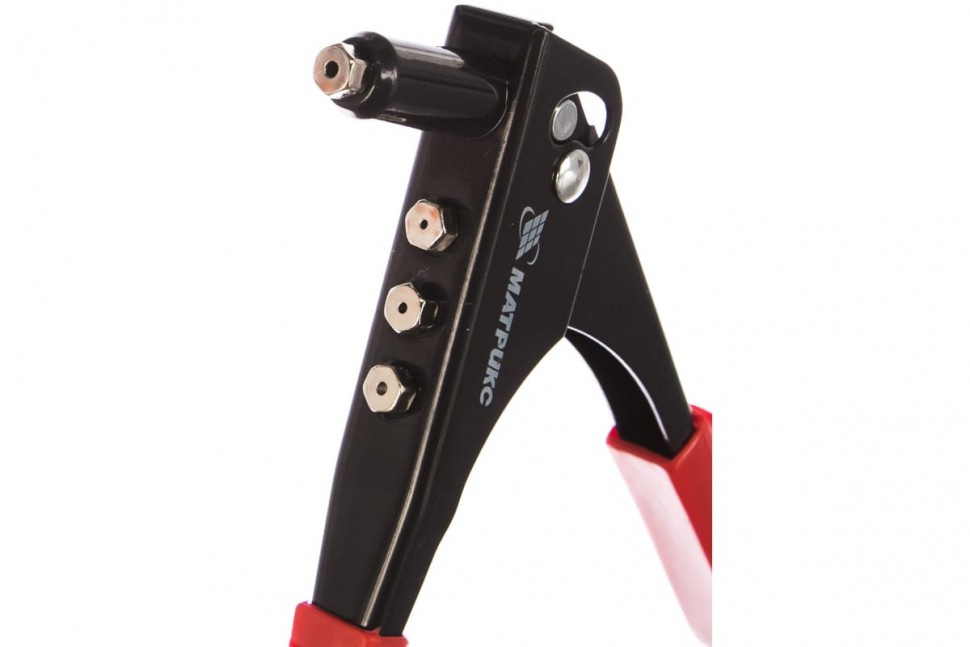

Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

  1. Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
  2. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
  3. В получившееся отверстие вставляют расходник.
  4. На заклепочник накручивают головку, по диаметру соответствующую стержню.
  5. Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д.

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Совет. Не стоит соединять детали клепками большого диаметра. Это снижает прочность заготовки и придает конечному продукту неэстетичный вид.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.

Работа заклепочника: видео

Как правильно пользоваться заклепочником

  • Главная
  • /
  • org/ListItem”>Блог
  • /
  • Как правильно пользоваться заклепочником?

05.07.2022

Ручной заклепочник – инструмент рычажного типа, позволяющий соединять металлические элементы общей толщиной до 10 мм в условиях, когда использование сварки и резьбового крепежа технически невозможно или неэффективно. Соединение осуществляется методом сквозного монтажа крепежного элемента – заклепки. Конструктивно этот инструмент похож на клещи, в состав которых входят: рукоятка, приводящая в движение прижимной механизм с использованием физического усилия человека, прижимной механизм (вытяжной или резьбовой), головка, в которую устанавливается крепеж.

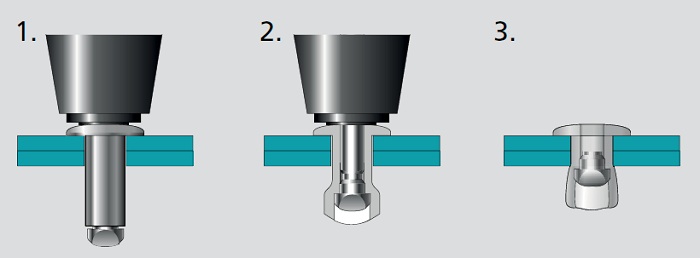

Как правильно работать ручным вытяжным заклепочником

Наиболее распространенный тип ручных заклепочников – вытяжной. Предназначен для создания прочных и надежных неразъемных соединений. В состав вытяжного крепежного элемента входят: полая цилиндрическая трубка с головкой на конце (втулка) и стержень в виде гвоздя с закругленной шляпкой. Диаметр втулки является диаметром заклепки. За счет сдавливания втулки в процессе клепки в месте соединения создается наплыв.

Как правильно клепать заклепки вытяжные – этапы процесса:

  1. Подготовка поверхностей. Соединяемые элементы необходимо выровнять для обеспечения максимального прилегания друг к другу.
  2. Разметка и сверление отверстий. Для точного проведения этих операций рекомендуется расположить и зафиксировать соединяемые элементы на деревянной заготовке.
  3. На заклепочник устанавливают насадку требуемого диаметра, в нее вкладывают заклепку.
  4. Крепеж вставляется в отверстие, изготовленное в соединяемых материалах. С помощью усилия, прикладываемого к рукоятям, формируется неразъемное соединение. В зависимости от величины рабочего хода инструмента соединение может осуществляться в течение одной или нескольких операций. Остаток вытяжного стержня удаляется из заклепочника. Для сбора остатков в инструменте может быть предусмотрен специальный пенал, что позволяет постоянно и без дополнительных усилий содержать рабочее место в чистоте.

Для создания прочного заклепочного соединения необходимо правильно выбрать длину заклепки. Ее вычисляют по формуле:

C = A + B, в которой

  • C – длина крепежа, мм;
  • A – диаметр крепежа, мм;
  • B – суммарная толщина соединяемых деталей (толщина пакета), мм.

Максимальная толщина пакета, характеристики соединяемых материалов и заклепок указываются в технической документации, прилагаемой к инструменту. Корпус ручных заклепочников обычно изготавливается литьем из алюминиевых сплавов, ручки – ковкой из прочных сталей. Резиновые накладки на ручках обеспечивают удобную работу с инструментом.

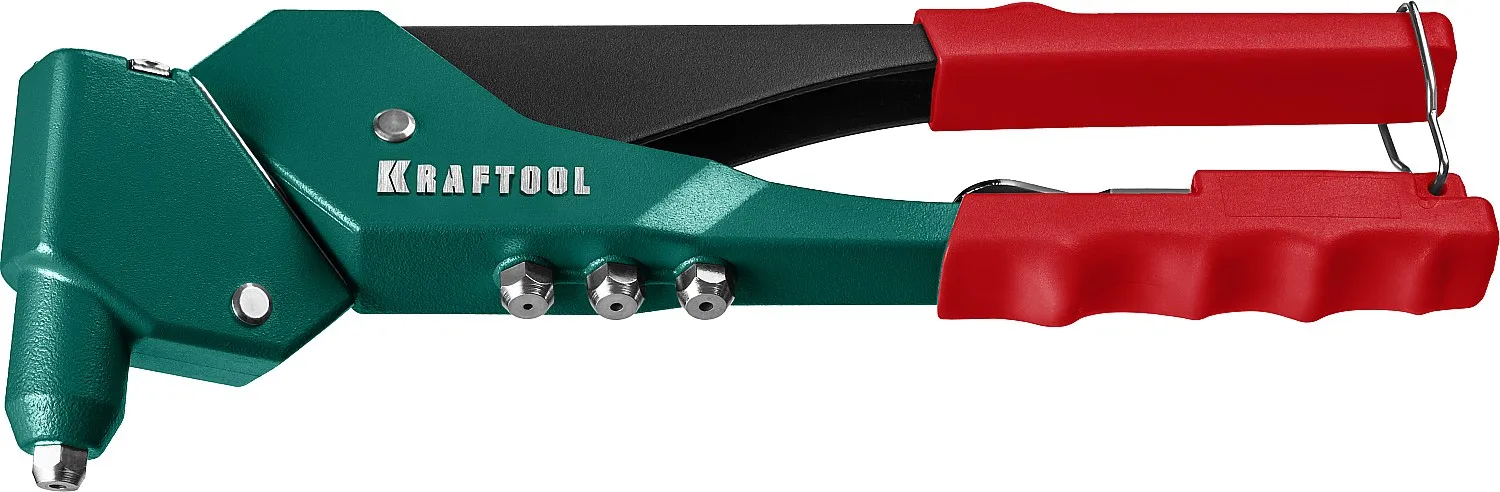

Одноручные и двуручные заклепочники

Одноручные заклепочники применяются при проведении периодических операций по соединению достаточно тонких пакетов. Они работают с алюминиевыми заклепками диаметром до 5 мм, крепежом из черной или коррозионностойкой стали – до 4 мм. С помощью возвратной пружины происходит автоматическое разведение ручек и удаление остатков стержней. Одноручным заклепочным пистолетом удобно пользоваться при проведении работ в стесненных условиях.

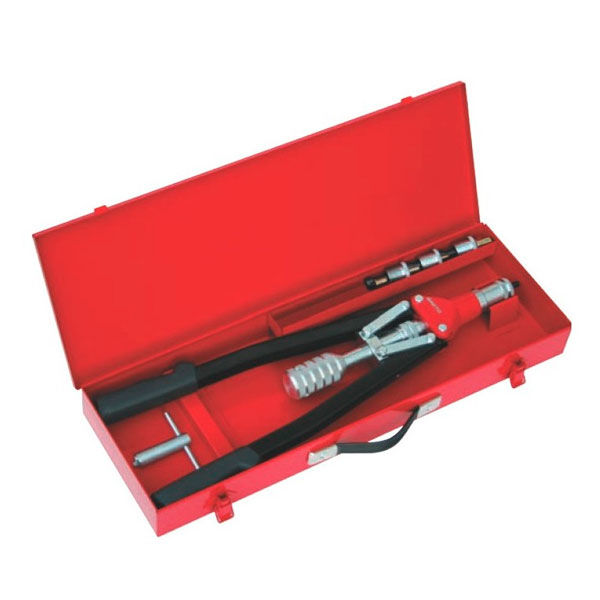

Для выполнения постоянных работ и/или соединения толстых пакетов рекомендуется использовать двуручные модели, позволяющие сэкономить физические усилия. Замена насадок в двуручных моделях осуществляется при сведенных рукоятях, а заклепка устанавливается в насадку при разведенных рукоятях. Большой рабочий ход позволяет соединять элементы в единый пакет за один прием.

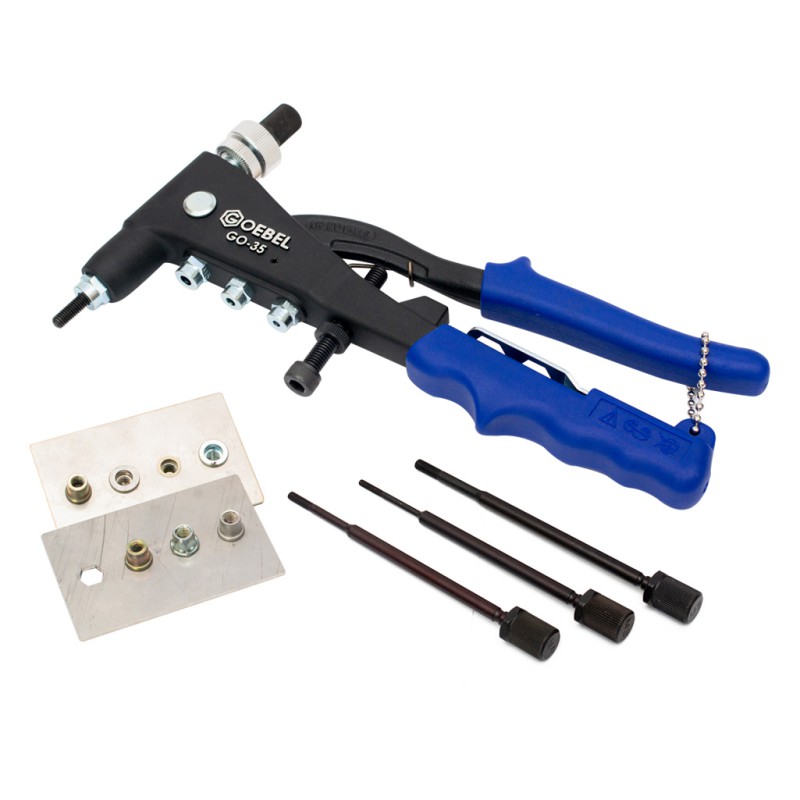

Как пользоваться ручным заклепочником для резьбовых заклепок

Резьбовые заклепочники предназначены для создания условно неразъемных соединений. Они работают со специальными заклепками, внутри которых нарезана резьба. Такое соединение может выполнять как прямые функции, присущие заклепкам, так и использоваться как основа для резьбового крепежа: болтов, винтов или шпилек. Резьбовые заклепки представляют собой втулки с внутренней резьбой, выполненной примерно на половину ее длины, и небольшим бортиком. Их часто применяют при необходимости закрепить какие-либо объемные элементы к тонколистовому материалу. В стандартном варианте резьбовые заклепки могут использоваться для соединения материалов в пакет толщиной 0,3-6,0 мм.

Клепать резьбовые заклепки с помощью этого специального инструмента несложно. В конструкции резьбовых заклепочников, которые, как и вытяжные, могут быть одно- или двуручными, предусмотрена головка для крепления заклепки. Длина крепежного элемента выбирается по каталогу производителя в зависимости от суммарной толщины соединяемых материалов.

  • Резьбовой шток заклепочника ввинчивается во внутреннюю резьбу крепежного элемента, который затем размещается в заранее подготовленное отверстие в базовом материале. Необходимый диаметр отверстия определяется по техдокументации, прилагаемой к инструменту.
  • В результате усилия, прилагаемого к ручкам, резьбовой шток втягивается в корпус инструмента.
  • Часть крепежа, на имеющая резьбы, деформируется с созданием надежного соединения элементов.
  • Резьбовой стержень выкручивается из заклепки.

Одноручные инструменты чаще всего используются для работы с резьбовыми алюминиевыми заклепками М3-М6 и крепежом М3-М5, изготовленным из коррозионностойкой стали, латуни, черной стали. Для простого регулирования рабочего хода по шкале предусмотрена рифленая гайка. Применение компактных моделей заклепочников иногда бывает единственным вариантом создания основы для резьбовых соединений в труднодоступных местах.

Рекомендации по выбору подходящего ручного заклепочника

При выборе подходящей модели учитывают:

  • Частоту и характер использования инструмента. Для периодического бытового применения подойдут бюджетные одноручные модели. Для профессионального использования рекомендуется приобрести двуручные заклепочники. Для эксплуатации в сложных условиях подходят усиленные модели, которые могут справиться даже с заклепками, предназначенными для более дорогостоящего аккумуляторного инструмента.
  • Материал заклепок. Для работы с алюминиевым крепежом можно приобрести бюджетное оборудование. Установка стального и латунного крепежа увеличенного диаметра требует покупки профессионального инструмента. С усиленными структурными заклепками могут работать заклепочники, имеющие форму гармошки, но только при условии приобретения дополнительных насадок
  • Удобство применения. Если планируется работа с крепежом, изготовленным из разных материалов и имеющим разный диаметр, целесообразно приобрести двуручную модель. Перед покупкой необходимо ознакомиться с перечнем насадок, которые имеются в базовом комплекте. Если понадобится, можно сразу приобрести недостающие комплектующие. Для работ на сложных участках рекомендуются клепочники с поворотной головкой.
  • Наличие контейнера для остатков стержней. Этот аксессуар незаменим при ведении работ на кровле или при возведении ограждений.

При планировании работ с ручным заклепочником по строительству заборов из профлиста рекомендуется приобрести заклепки, специально предназначенные для этой цели. Они изготовлены из мягких марок стали и имеют цветные головки, что позволяет подобрать крепеж, соответствующий по цвету профнастилу.

Другие статьи по теме:

Рекомендации по использованию пневматического заклепочника

07.09.2022

Подробнее

Виды заклепочников и особенности выбора инструмента

08.08.2022

Подробнее

Рейтинг лучших ручных заклепочников – ТОП 10 в 2022 году

27.06.2022

Подробнее

Вы так же можете купить:

Как пользоваться заклепочником: ручным, резьбовым

Специальный пистолет для соединения деталей может пригодиться для соединения деталей, но не все знают, как пользоваться заклепочником правильно, и какие существуют рекомендации по технике безопасности.

Заклепочник необходим для соединения деталей.

Сфера применения инструмента

Заклепочник становится действительно незаменимым во время проведения ремонтных работ. Этот ручной инструмент используется для закрепления нескольких деталей в том случае, когда их соединить другим способом не представляется возможным. Чаще всего с его помощью фиксируют на внутренней стороне детали крепежные элементы.

Заклепочный ручной рычажный механизм выпускается в форме пистолета и состоит из двух частей. Первая – пружинный механизм, с помощью которого клепка втягивается внутрь. Затем ее расплющивает рычажная система – второй элемент механизма. Такой инструмент позволяет соединить между собой детали, суммарная толщина которых может достигать 10 мм.

Для упрощения работы с инструментом в комплект входят специальные насадки, различающиеся по диаметру и с разной длиной хвостовой части. Все это позволяет использовать их для крепления различных по длине и толщине деталей. Для домашнего пользования вполне хватает головок, поставляющихся в комплекте с заклепочником. В случае, если они по какой-либо причине не подойдут, набор нестандартных головок можно купить дополнительно.

Соединение с помощью заклепок отличается лучшим качеством благодаря наличию следующих технических характеристик, свойственных такому типу соединения:

Двухрычажный заклепочник более прост в использовании.

  1. Виброустойчивость.
  2. Надежность. В результате работы создается неразборное соединение, что и гарантирует его высокую прочность. Метод заклепочного соединения использовался при строительстве Эйфелевой башни и Шуховской башни в Москве – сооружений, которые существует уже не одно десятилетие. Это свидетельствует о качестве крепления деталей с помощью заклепок.
  3. Заклепки не лопаются внезапно, в отличие от сварки. Сначала они растягиваются, что позволяет своевременно увидеть и устранить неисправность.
  4. Подготовка к установке проводится максимально быстро. Работает заклепочник всего несколько секунд, что позволяет быстро заканчивать соединительные работы.
  5. Меньшая цена, в отличие от винтового соединения, так как заклепка – это небольшой кусочек металла цилиндрической формы.

В настоящее время выпускаются разные заклепочные механизмы, как простые, так и более сложные, например, в виде поворотной головки, что позволяет их использовать в труднодоступных местах. Сам процесс установки заклепок занимает несколько секунд.

Вернуться к оглавлению

Виды ручных заклепочных инструментов

На полках современных магазинов можно найти инструменты для заклепки 2 видов:

  1. Заклепочник резьбовой,
  2. Заклепочник вытяжной.

Эти 2 инструмента различаются по способу действия. Рассмотрим каждый из них.

Вытяжной инструмент создает тяговое усилие, за счет которого фиксируется заклепка. В элементах, которые нужно соединить, просверливают отверстия. Затем заклепка помещается в отверстие и с помощью сжиманий и разжиманий рукояти распирается. В конструкции заклепки имеется шарик, который распирает трубу заклепки изнутри. С противоположной стороны заклепка сплющивается, за счет чего и происходит соединение двух деталей.

Заклепочники имеют рычажный механизм для работы.

Вытяжной ручной заклепочник – универсальный инструмент, который подойдет для соединения различных деталей. Цена такого инструмента значительно ниже, чем у инструментов другого вида. Резьбовой инструмент работает по схожей схеме. Отличие состоит только в том, что шарик затягивается в трубку при вращении рукояти. Резьбовой заклепочник используют достаточно редко. Он подходит для соединения очень тонких деталей, на которых необходимо сделать резьбу, а в заклепку закрутить болт.

В зависимости от вида привода заклепочные инструменты делятся на 3 группы:

  1. Пневматические,
  2. Механические,
  3. Пневмогидравлические.

Механические устройства наиболее популярны, так как удобны для работы в бытовых условиях. Такие заклепочники подразделяются на инструменты, которые можно держать одной или двумя руками. Перед покупкой устройства нужно убедиться в его качестве. Определяющий фактор – цена. Обычно качественную модель за небольшую цену не купить. Использование дешевых заклепочников приводит к низкому качеству крепления и быстрому выходу из строя конструкций. Да и сам инструмент долго не прослужит. Не стоит оставлять без внимания и материал, из которого сделаны заклепки, точнее, его качество.

Приобрести заклепочный инструмент можно в любом специализированном магазине. Широкий ассортимент товаров позволяет выбрать нужную модель, соответствующую необходимым для работы требованиям.

Вернуться к оглавлению

Технология использования заклепочника

Заклепочным инструментом пользоваться просто. Важно только запомнить общий принцип работы. Первый этап – подготовка металлических деталей. Их необходимо подготовить к работе: поверхность выровнять так, чтобы оба элемента хорошо друг к другу прилегали. Затем обе детали кладут на деревянную заготовку, хорошо закрепляют. Прежде всего, нужно обозначить на деталях места, где будут располагаться отверстия для крепежа. Сделать это нужно очень точно, чтобы в дальнейшем на всех деталях отверстия совпадали.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=8pqTC-7AE1U

Затем нужно просверлить дрелью отверстие, в которое будет устанавливаться заклепка. Обратите внимание на размеры отверстия, заклепки и сверла. Если нужный диаметр отверстия – 4,8 мм, то сверло должно быть диаметром 5 мм. На этом этапе важно проверить, чтобы к металлу плотно прилегала вокруг отверстия фиксирующая юбка. Длина заклепок напрямую зависит от толщины деталей и нагрузки на них. Маленькие заклепки предназначены для деталей, на которых практически не будет нагрузки. В этом случае подойдут заклепки размером от 2 до 6 мм. Если на детали будет оказываться существенная нагрузка, тогда понадобятся заклепки до 16 мм.

Тонкий конец заклепки устанавливается в заточник так, чтобы насадка точно подходила. Головка заклепки устанавливается в отверстие на детали. При этом стоит учитывать, что заклепка должна немного выступать с другой стороны, примерно на 10 мм. На верхнюю часть детали надевается заклепочник перпендикулярно основной части. Затем нужно сделать линейно направленный прижим – обязательно сильный. Если после сжатия не отпала ножка заклепки, нужно повторить операцию несколько раз.

Следующий этап – протяжка с помощью рычажной системы. Для этого применяется монтажная проволока из стали. Все пространство в клепочной детали заполняется металлом из проволоки. Из-за прижима по краям возникают наплывы, которые будут держать скрепляемые элементы и не давать им разойтись. Вдоль соединительного шва делают остальные крепежи. После этого удается сделать не более 3-4 точек – проволока обрывается. Обрывки проволоки нужно удалить из инструмента – это можно сделать с помощью шлицевой отвертки.

При выполнении шва нужно уделять внимание размеру деталей, потому что качество соединения ухудшится, если ошибиться при установке размера. Некачественное соединение приведет к разрушению креплений – они не выдержат нагрузки. Результатом будет разрушение крепежей и необходимость ремонта.

http://www.parnikiteplicy.ru/www. youtube.com/watch?v=wir5J4eCiOQ

Вернуться к оглавлению

Трудности работы с заклепочником

При работе с ручным инструментом для заклепки могут возникнуть некоторые проблемы, возникающие из-за неправильной эксплуатации.

  1. Люфт, если заклепка плохо прикреплена. Это связано с тем, что был выбран слишком большой диаметр отверстия. Выход из положения – установить заклепку большего диаметра.
  2. После работы остался острый край – значит, выбрана головка диаметром больше необходимого.
  3. В заклепочнике остался кусок проволоки. Часто возникает из-за деформации стержня.

Чтобы избежать этих недостатков работы, нужно следить, чтобы отверстие соответствовало размеру детали, и заклепка имела соответствующий размер.

Работа считается выполненной правильно, если в итоге формируется ровная шляпка с внешней стороны, а с внутренней – аккуратный шарик.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=VJQO3Oa29Gs

В результате появляется небольшая шляпка, за счет которой и держатся детали. Как можно убедиться, работать с заклепочником очень просто, не нужно долго учиться и тем более обладать специальными знаниями.

Заклепочник – как выбрать, рейтинг лучших моделей, заклепки для инструмента, как пользоваться?

Надежные и простые инструменты не выходят из обихода у домашних мастеров. Заклепочник – приспособление для прочного и стойкого соединения металлической фурнитуры с материалами: кожей, тканью, тонкой фанерой и так далее. Разнообразие видов пистолетов для клепания позволяет подобрать модель, подходящую любому специалисту.

Что такое заклепочник?

Неразъемные соединения применялись еще в древние времена во многих сферах жизнедеятельности. Археологические находки IX-X в. содержат старинные заклепки. Современные инструменты для клепания работают по тому же принципу, что и те, которые применялись сотни лет назад. Для обеспечения неразъемного крепкого соединения методом сквозного монтажа в случаях, когда нельзя воспользоваться сваркой или резьбовыми способами крепления, заклепочник подходит лучше всего.

Устройство заклепочника

По виду клепательный пистолет напоминает клещи. Устройство ручного заклепочника несложное, инструмент состоит из нескольких главных элементов:

  1. Две рукоятки, подвижная и неподвижная, необходимы для приведения механизма в действие.
  2. Прижимной механизм обеспечивает крепкое соединение.
  3. Головка – наконечник, который служит для фиксации крепежного элемента.

Как работает заклепочник?

Работа заклепочника невозможна без применения дополнительных элементов, которые бывают двух видов. Для каждого типа заклепок необходим свой инструмент.

  1. Резьбовой заклепочник способен создать неразъемное крепкое соединение, усиленное благодаря применению болтов. На головку такого приспособления накручивается специальная клепка, которая имеет резьбу, вставляется в отверстие и сжимается с помощью рукояток. Противоположная сторона клепки сминается и образуется шляпка. Заклепочник для резьбовых заклепок требует физической силы, инструмент после установки соединения необходимо выкрутить.
  2. Клепательные клещи другого типа работают с помощью вытяжных шпилек. Заклепка вставляется в отверстие, затемвнутрь нее устанавливается головка инструмента. После вытаскивания наружу шпильки заклепочник для вытяжных заклепок сминает головку крепежного элемента. Соединение получается потайным и надежным.

Виды заклепочника

Существуют разные виды клепальных аппаратов. Они отличаются по типу ручек на двуручные, обе рукоятки у которых являются подвижными, и одноручные, где подвижна одна часть. Клепальник-гармошка имеет оригинальный прижимной механизм. Поворотные головки на некоторых видах инструментов обеспечивают возможность работать к трудным местам. Ценовая категория клепальников в магазине зависит от типа устройства и от диаметра клепок, с которыми он может работать. По принципу действия заклепочники бывают:

  • ручными;
  • электрическими;
  • пневматическими.

Ручной заклепочник

Невысокая стоимость и удобство эксплуатации отличает ручные модели аппаратов для соединения элементов. Разбираясь, какой заклепочник лучше выбрать для домашнего использования, стоит остановить внимание на видах инструментов, работающих по типу «ножниц». Подобные модели, как и одноручные, развивают наименьшее усилие из всех моделей клепательных аппаратов. Их используют для работы с мягкими материалами, например, алюминием или медью. Плюсы ручных инструментов это:

  • компактные размеры;
  • возможность работать одной рукой.

Электрический заклепочник

Инструменты, работающие от сети, всегда на порядок мощнее ручных. Электрический и аккумуляторный заклепочник – мощное приспособление, облегчающее работу с любыми видами деталей. Устойчивый к вибрациям, незаменимый в труднодоступных местах, данный вид инструмента широко применяется в быту и на производстве. Отличаются электрические модели весом и мобильностью – аккумуляторный пистолет тяжелее, но удобнее, его можно использовать в любых местах. Достоинства подобных заклепочников известны:

  • высокая надежность;
  • устойчивость к механическим воздействиям;
  • способность сохранять внешний вид деталей;
  • широкий спектр материалов, с которыми можно работать.

Пневматический заклепочник

Крупные современные аппараты, например, самолеты и корабли, содержат миллионы заклепок. Ручные инструменты для таких работ не применяются, специалисты используют пневматические заклепочники для вытяжных заклепок. Каждая точка крепления устанавливается за несколько секунд, габариты и вес пистолета такие же, как у привычного всем шуруповерта. Плюсами пневматических заклепочников называют:

  • значительную силу вытягивания;
  • высокую производительность;
  • простоту использования;
  • отсутствие аккумуляторов;
  • высокое качество соединения.

Как выбрать заклепочник?

В магазинах представлен широкий ассортимент инструментов, облегчающих работу мастерам. Выбрать хороший заклепочник сложно, необходимо учесть множество нюансов, чтобы инструмент прослужил долгое время без нареканий.

  1. Ценовая категория модели важна, очень дорогой инструмент может запылиться без дела, а слишком дешевый быстро выйти из строя.
  2. Вид инструмента необходимо выбирать в зависимости от типа материала, с которым придется работать. Поворотный заклепочник удобен для соединения сложнодоступных мест, его можно установить под любым углом к поверхности. Усиленный аппарат прослужит дольше и предназначен для частого использования, ручной инструмент хорош для мастеров, которым приходится устанавливать заклепки редко.
  3. Материал корпуса – изделия из пластика не стоит покупать, лучше остановиться на заклепочниках из стали.
  4. Вес инструмента важен, его необходимо подержать в руках и оценить, насколько он тяжелый. Чем мощнее аппарат, тем больше он весит.
  5. Расходные материалы и комплектация – хороший инструмент продается в удобных кейсах и имеет сменные насадки.

Ручной заклепочник – рейтинг лучших

Домашние мастера, работающие с металлом и другими материалами, должны иметь в своем арсенале заклепочник. Приобретать дорогостоящие пневматические модели для мини-мастерской нет смысла, специалисты рекомендуют остановиться на ручных инструментах известных производителей. ТОП-3 лучших заклепочников выглядит следующим образом.

  1. Kraftool Industrie 31178 – отличная модель ручного пистолета, комплектующаяся несколькими ключами, разнообразными насадками. Поворотная головка удобна в работе, резиновые накладки на ручках делают применение инструмента безопасным. Ударопрочный корпус выполнен из качественного сплава. Минусом модели считается высокая стоимость.
  2. Заклепочник Gesipa – проверенная временем модель, пользующаяся спросом на рынке. Легко справляется с разными клепками, имеет стальной корпус и кованые ручки. Резиновые накладки делают применение инструмента удобным. Небольшой вес и бюджетная цена делают этот инструмент востребованным на рынке.
  3. Пистолеты для клепания марки Кобальт – недорогие, но качественные модели. Литой корпус, удобные рукоятки и проверенный механизм отличают инструменты данного бренда. Комплектация насадками разного размера делает применение этих заклепочников удобным.

Насадка-заклепочник

Не каждый мастер готов купить отдельный инструмент для соединения металлических деталей. Если бюджет не разрешает потратить средства на пистолет, можно присмотреться к заклепочникам на шуруповерт, дрель или перфоратор, имеющие вид насадки. Любой инструмент, имеющий функцию реверса, и патрон с функцией зажима можно использовать для закрепления клепательного механизма. Адаптер прост в использовании и устанавливает любые виды заклепок за короткое время. 1,5 сек. и ни капли физических усилий не требуется от мастера для установки одного соединения.

Заклепки для заклепочника

Применение заклепочных швов оправдано там, где нет возможности соединить детали с помощью винтов: на крышах, заборах, в сложнодоступных местах. Качественные клепки для заклепочника – необходимый элемент, без которого надежного крепления не получится. Они имеют вид металлического стержня с головкой на одном конце. В результате механического воздействия второй конец клепки расплющивается. По типу заклепки делятся на несколько видов:

  1. Винтовые заклепки имеют стержень, который бывает нескольких видов: сплошным, пустым и полупустым.
  2. Головка заклепок бывает полукруглой, плоской, потайной.
  3. По внешнему виду заклепки делятся на классические, резьбовые, пистонные, тяговые.
  4. Для мягких материалов применяются элементы с распорным или лепестковым типом раскрытия.

Как пользоваться заклепочником?

Скрепление деталей – процесс сложный, применение специальных инструментов делает его проще и эффективнее. Зная, как клепать заклепки заклепочником, можно быстро и без усилий установить соединительные элементы на любой вид материала. Перед работой очень важно подготовить поверхности, обеспечив идеальное выравнивание и прилегание обеих деталей. Следующий этап – сверление отверстия без какого-либо даже минимального смещения. Важный момент – примерка деталей, после которой можно приступать к установке крепежных элементов.

  1. Заклепку необходимо поместить в подготовленное отверстие.
  2. Захватить головкой инструмента стержень внутри заклепки.
  3. Вытащить стержень, применяя усилие, нажимая на рычаг ручного инструмента, расширяя шляпку на конце клепки.
  4. Когда соединительный элемент установлен плотно и качественно, выступающий кончик стержня отламывается.
  5. Работа закончена, когда с одной стороны соединения будет расплющенный конец клепки в виде лепестков, а с другой – ровная головка.

Как заклепать заклепку без заклепочника?

Существуют старые «дедовские» методы установки и снятия заклепок, если под рукой специального инструмента-пистолета нет. Как расклепать заклепку без заклепочника, известно многим опытным мастерам. Применяется данный способ если в работе несколько соединений, так как для него потребуются физические усилия и инструменты: заклепка, дрель или шуруповерт, винт, гайки (простые или соединительные), широкая шайба.

  1. В деталях, которые необходимо соединить, следует просверлить отверстия.
  2. Вставить в них заклепки.
  3. На винт накрутить одну соединительную гайку. Вместо нее можно использовать 2-3 простых.
  4. Установить шайбу.
  5. Вкрутить винт в заклепку.
  6. С помощью шуруповерта закрутить винт, вытаскивая скрытый элемент заклепки.
  7. Открутить винт.



как пользоваться, выбрать, клепать заклепки, принцип работы и устройство вытяжного

На смену привычным, старым и малоэффективным, в нашей жизни появляются новые инструменты. Они становятся необходимыми для решения простых домашних дел и незаменимыми при выполнении задач профессионального уровня.

Содержание

  1. Что такое заклепочник?
  2. Виды
  3. По типу использования крепежа
  4. Вытяжной
  5. Резьбовой
  6. По типу питания
  7. Ручной (механический)
  8. Аккумуляторный
  9. Пневмозаклепочник (пневматический)
  10. Виды заклепок
  11. Вытяжная
  12. Резьбовая
  13. Как правильно пользоваться
  14. Как выбрать

Что такое заклепочник?

Одним из таких инструментов является заклепочник, который предназначен для соединения двух и более деталей.

Сейчас трудно переоценить значение заклепочных работ там, где невозможно соединить тонкие детали другими способами.

Заклепочные крепежи незаменимы в строительных работах – это формирование заборов из профиля, заклепывание стальных листов или металлических материалов, монтаж фасадов вентиляции. В промышленности – соединение корпусов в оборудовании бытового пользования, автомобилях, отопительных установках. В быту – при проведении небольших ремонтных работ.

Такой метод придает соединению надежность и устойчивость к вибрации. Соединение не лопнет при увеличении нагрузки, чем выгодно отличается от сварочного шва.

Виды

Спектр работ, которые требуют установление клепочных швов, очень широк. И каждый процесс имеет свою специфику. Правильный выбор инструмента определяет то, с каким качеством, в какие сроки и сколько затрат понадобится для выполнения необходимой задачи.

По типу использования крепежа

Поскольку метод соединения всех видов заклепочных соединения остается до банальности простым, заклепочники повторяют весь этот процесс, только «автоматизировав» его.

Метод остался тот же – заполнение металлом сквозного отверстия в двух соединяемых деталях. Только технологически эту задачу выполняют по-разному.

Вытяжной инструмент чтобы заполнить все пространство сквозного отверстия, деформирует металл, вытягивая его. А резьбовой – заполняет сквозное отверстие, используя метод закручивания, а потом подтягивания. Это также вызывает сплющивание соединительного металла.

Для этих действий в обоих случаях используются специальные крепежный материал соответственно для вытяжного и резного инструмента. Остановимся более подробно на механизме их работы.

Вытяжной

Устройство инструмента представляет собой простой механизм. Предварительно в скрепляемых материалах высверливается отверстие. В это отверстие вставляется тело заклепки. Это тело и есть тот материал, которым будет заполнено сквозное отверстие. Губками заклепочника захватывается стержень заклепки до рабочей части (буртика).

Фактически стержень заклепки призван деформировать тело заклепки, чтобы заполнить все сквозное отверстие. Это выполняется с помощью тягового механизма инструмента, который притягивает головку стержня сквозь тело заклепки к основанию. При этом тело заклепки (цилиндр из мягкого металла) легко развальцовывается. Устанавливается плотное соединение материалов между головкой стержня и буртиком тела заклепки. Когда заклепочное соединение готово стержень заклепки обрывается.

Пример работы вытяжного устройства
Резьбовой

Принцип работы такого инструмента также не представляет сложности. Резьбовая заклепка устанавливается в заранее подготовленное в соединенных деталях отверстие. Заклепка имеет внутреннюю резьбу. Заклепочником на резьбу тела заклепки навинчивается держатель. Потом посредством тяговой нагрузки поднимаем держатель. Другими словами, тянем заклепочником держатель вместе с телом заклепки к основанию (буртику). Это также вызывает сплющивание тела резьбовой заклепки. В некоторых случаях тело резьбовой заклепки (гильза).

По типу питания

Потребность в соединении материалов высокая – начиная от бытовой сферы и заканчивая производственной. При этом требования к заклепочному инструменту предъявляются разные. Ручной инструмент вполне справляется с задачами небольшой нагрузки. В случае усложненных задач предусмотрены усиленные варианты ручного инструмента либо инструмента на аккумуляторных батареях. Требования к профессиональному прибору более высоки – так как необходимо выполнение большого количества операций.

Подводя черту под вышесказанным, можно выделить три вида инструмента по типу питания:

Ручной (механический)

Самый распространенный рычажный инструмент. Этим устройством можно пользоваться в разнообразных климатических условиях. Ручной заклепочник не требует источника питания, его работа полностью зависит только от того, с какой силой пользователь давит на рычаги инструмента, что и вызывает нужное деформирование заклепочного материала. Конструкции рычажного механизма могут быть нескольких видов:

  1. Одноручный – название говорит само за себя. Инструмент имеет один рычаг для нажатия. Отлично подходит для работы дома. Такие инструменты используется для соединения тонких металлических деталей такими же небольшими по диаметру 2,4-5,0 заклепочного крепежа
  2. Двуручный – инструменты с двумя рычагами нажатия. Это усиленный вариант, который предусматривает большую нагрузку и по толщине соединения, и по количеству установленного заклепочного крепежа диаметром от 3 до 6,5 мм;
  3. «Гармошка» -также усиленный вариант со специальной формой ручки, которая внешним видом напоминает музыкальный инструмент. Предназначается для большого объема работы с заклепочным крепежом диаметром от 3 до 6,5 мм.
Аккумуляторный

Внешне похож на пистолет, принцип работы – автоматический. Пользователю нет необходимости прилагать силу, а необходимую энергию такая модель заклепочника получает от аккумуляторов. Заклепочные инструменты такого типа удобно использовать в местах, где отсутствуют источники постоянного тока, при проведении монтажных действий и работ на высоте. Нужно всегда помнить, что заклепочник на аккумуляторных батареях работает только определенное время, 4-5 часов, а далее требует зарядки.

Пневмозаклепочник (пневматический)

Инструмент с повышенной производительностью профессионального уровня. Эти модели заклепочников работают с помощью сжатого воздуха и требуют подключения к компрессору. Сложность конструкции, включающая пистолет, головку, баллон, толкатель и необходимость постоянного соединения с компрессорной установкой не позволяют использовать пневматические заклепочники в домашних условиях. Такое оборудование полноценно используется только в рамках производственного процесса, где работает со 100% загруженностью.

Виды заклепок

Для каждого типа заклепочного инструмента подходят соответственно только такие же типы заклепочного крепежа.

Вытяжная

Крепежное изделие, которое состоит из двух основных частей. Первая часть – полый цилиндр (тело заклепки) со сквозными отверстиями с обеих сторон, и буртиком (головкой заклепки) с одной стороны.

Тело заклепки сделано из легко поддающегося деформации металла. Диаметр цилиндра – это и есть размер крепежного материала. Вторая часть – стержень (сердечник заклепки), в два раза длиннее самого тела заклепки. Делается из высокопрочной стали. Сердечник проходит сквозь все тело заклепки и на одном конце имеет уплотнение, которое называют головкой стержня. Диаметр головки стержня чуть больше диаметра тела заклепки. По внешнему виду стержень заклепки напоминает гвоздь.

Вытяжные заклепочные крепежи в зависимости от своего предназначения бывают таких типов:

  1. Потайные – место соединения имеет плоскую поверхность;
  2. Обычные с буртиком – стандартное и наиболее часто используемые;
  3. Обычные с крупным буртиком используются при соединении двух разных по мягкости материалов.
  4. Увеличенный буртик позволяет более равномерно распределить прижимное усилие на поверхности соединения и не вызывает деформацию материала;
  5. Герметичные заклепки с газоводонепроницаемым корпусом. Название говорит само за себя – используются для воздухонепроницаемых и водонепроницаемых соединений.

Резьбовая

Впрочем как и вытяжная, состоит из полого цилиндра, сделанного из мягкого металла. Внутри тела нанесена метрическая резьба. Некоторые виды имеют снаружи и на буртике рифленую поверхность. По форме тела заклепочный крепеж делится на: круглые, шестигранные, рифленые.

Резьбовая заклепка соединяет очень тонкие материалы, там где вытяжной крепежный материал не даст крепкого соединения и устойчивости при вибрации. Такой вид заклепывания используют и в труднодоступных для соединения местах – системы вентиляции и кондиционирования, медицинская мебель, автомобильные детали и стеллажи.

Тело вытяжных и резьбовых заклепочных крепежей производятся из мягких металлов – медь, алюминий, сплав алюминия и кремния. Стержни вытяжного крепежного материала делают только стальные. В качестве защиты от коррозии на заклепки наносится покрытие из цинка. Если детали предполагается использовать в агрессивной внешней среде, тогда заклепки выполняются из нержавеющей стали

Для соединения металлических профилей, покрытых оракалом, или для деталей с уже нанесенным слоем краски используются резьбовые и вытяжные клепки, которые соответствуют цветовой гамме основного материала.

Как правильно пользоваться

Предлагается инструкция, как пошагово клепать заклепочный шов:

Шаг № 1. Две металлические детали, которые нужно соединить, прикладываем друг к другу. При необходимости фиксируем любым способом, чтобы они не сдвигались.

Шаг №2. Отмечаем карандашом точку, где будет находиться заклепка. Сверлим дрелью в этой точке сквозное отверстие. Диаметр отверстия должен быть равен диаметру тела заклепки.

Шаг №3. Готовим инструмент: подбираем по диаметру стержня заклепки нужный нам наконечник. У ручного заклепочника в наборе предусмотрено три наконечника для разных диаметров стержней заклепки.

Шаг №4. Вставляем заклепку в заклепочник. Метод будет зависеть от типа вашего инструмента. В вытяжном нужно просто вставить заклепку в наконечник, а в резьбовом – необходимо заклепку накрутить на резьбу.

Шаг №5. Тело заклепки устанавливаем в отверстия деталей, которые уже подготовлены для соединения.

Шаг №6. Упираемся заклепочником в буртик тела заклепки и захватываем губками стержень заклепки. Инструмент обязательно должен держаться строго перпендикулярно поверхности соединяемых деталей.

Шаг №7. Сдавливаем ручки инструмента и стержень протягивается сквозь тело заклепки. При достижении определенного тягового усилия стержень обламывается. Заклепка установлена!

Как выбрать

Для того, чтобы выбрать заклепочник, нужно прежде всего определиться, для каких работ он вам необходим. Если речь идет о нескольких заклепочных операциях, то можно остановить свой выбор на недорогом и простом в использовании ручном инструменте.

В случае необходимости выполнения производственных работ большого объема – не обойтись без профессионального инструмента хорошей фирмы, надежного и долговечного.

В целом, выбирая заклепочник, необходимо учитывать следующие моменты:

  1. Компактность и вес инструмента, что играет особое значение, так как нагрузка на мышцы рук при работе очевидна, особенно ручных;
  2. Наличие дополнительных возможностей – поворотно-цанговой части головки, что дает возможность работать в труднодоступных местах, контейнера для сборки стержней;
  3. Обращать внимание на качество материала, из которого сделан корпус заклепочника. Убедитесь в отсутствие дефектов металла. Желательно выбирать полностью литой, а не состоящий из металлических пластин;
  4. Оснащение рукояток резиновыми наклейками, что придает удобство в использовании и не позволяет скользить ладоням по поверхности;
  5. Внимательно отнестись к выбору фирмы-производителя. Не стоит экономить на качестве. Лучше заплатить немного больше и получить надежный, прочный, устойчивый к износу и коррозии заклепочный инструмент;
  6. Если инструмент имеет в комплекте удобный алюминиевый кейс для хранения – дополнительный бонус. Ваш инструмент и комплектующие материалы всегда будут находиться в полном порядке.

Не стоит сразу покупать первый понравившийся клепочный инструмент. Предварительный анализ специфики работы, ознакомление с основными характеристиками инструментов, параметрами их функциональности и продуктивности позволит Вам сделать правильный выбор.

Как пользоваться заклепочным пистолетом

Мы покажем вам, как использовать заклепочный пистолет, чтобы завершить клепальный проект — извините, мы не смогли удержаться от каламбура! В этом руководстве «Сделай сам» вы узнаете, как правильно использовать заклепочный пистолет и заклепки для соединения различных материалов, включая металл, плексиглас и другие подобные материалы.

Поперечная заклепка — это метод, используемый для соединения тонких кусков листового материала, такого как металл, пластик и, в некоторых случаях, древесина, когда не требуется прочного соединения. Заклепки идеально подходят для соединения алюминия или даже тонкого листового пластика, такого как плексиглас.

Использование заклепочного пистолета включает в себя просверливание отверстия в двух соединяемых материалах в том месте, где вы хотите их соединить, и вставку заклепки, состоящей из двух частей; штифт и заклепка. Штифт заклепочного пистолета затем надевается на штифт или оправку и, когда ручки сжимаются, протягивает штифт через заклепку, которая затем деформируется, образуя купол на нижней стороне, соединяя две поверхности вместе.

Заклепочный пистолет и набор заклепок разного размера

После соединения двух поверхностей заклепочный штифт или шпилька отламываются, оставляя заклепку на месте и скрепляя две поверхности вместе.

Чтобы точно узнать, как использовать заклепочный пистолет для соединения двух предметов, читайте ниже.

Части заклепочного пистолета и заклепочного пистолета

Чтобы полностью понять, как правильно пользоваться заклепочным пистолетом и заклепками, важно сначала понять, из каких частей состоит каждый предмет.

Части заклепки

Основные части, из которых состоит заклепка:

  • Головка оправки
  • Оправка
  • Штифт заклепки
  • Головка заклепки

Different parts of a rivet

Parts of a rivet gun

The different parts that make up a rivet gun are as follows:

  • Head
  • Handle
  • Spare dies
  • Pin die
  • cavity
  • Замок ручки

Детали заклепочного пистолета

В зависимости от марки и модели заклепочного пистолета он может поставляться с набором дополнительных штифтов, привинченных к одной из ручек. Запасные плашки для штифтов используются для заклепок разного размера.

Если вы посмотрите на отверстие в полости в разных штампах, вы заметите, что все они немного разных размеров, что позволяет использовать оправку разной толщины.

Убедитесь, что вы используете матрицу правильного размера для конкретной заклепки, которую вы используете. Оправка должна достаточно плотно входить внутрь.

Как использовать заклепочный пистолет для соединения объектов вместе

Для целей этого проекта мы собираемся использовать два обрезка 2-миллиметрового плексигласа, но какие бы предметы вам ни нужно было соединить вместе, принципы точно такие же .

Шаг 1. Разместите соединяемые предметы

Первая задача — выровнять соединяемые предметы в точке, в которой вы хотите их соединить, а затем просверлить отверстие для заклепки в обоих предметах.

Листы плексигласа, выровненные вместе, готовые к сверлению

вы высверлили старую заклепку и вам нужно заменить ее новой, выровнять существующие отверстия и перейти к шагу 3 ниже.

Шаг 2. Просверлите отверстие под заклепку

После того, как выровняете отверстие в нужном месте, выберите сверло соответствующего размера для используемой заклепки.

В этом случае мы используем заклепку диаметром 4 мм, нам нужно просверлить отверстие диаметром 4 мм.

Заклепки 4 мм и сверло 4 мм

Вставьте сверло 4 мм в патрон дрели и поместите его точно в то место, куда вы хотите добавить заклепку.

Если вы сверлите хрупкие материалы, такие как тонкий лист плексигласа, который мы используем в этом примере, будьте очень осторожны при сверлении. Применение слишком большого давления или перемещение сверла во время сверления может легко привести к растрескиванию таких материалов.

Кроме того, сверлите такие материалы на низкой скорости и не применяйте слишком большое давление. Вы также должны использовать острое сверло и держать его хорошо смазанным.

Сверление отверстия для заклепки в листах плексигласа

С установленным сверлом просверлите оба объекта, не торопясь. После этого удалите сверло и очистите вокруг отверстия.

Отверстие, просверленное в листах плексигласа

Шаг 3. Вставьте заклепку в отверстие

Теперь, когда отверстие готово, выберите заклепку и вставьте штифт заклепки в отверстие так, чтобы оправка была обращена вверх, так как именно оправка вставляется вверх в полость матрицы заклепочного пистолета, что позволяет плотно затянуть заклепку.

Штифт заклепки вставлен в отверстие в листах плексигласа

Если штифт заклепки плотно входит в отверстие, возможно, вам придется немного увеличить его, используя сверло большего размера.

Это особенно важно при работе с тонкими хрупкими материалами, такими как плексиглас, который мы здесь используем. В некоторых случаях, если отверстие слишком узкое, по мере того, как пистолет тянет оправку вверх, штифт заклепки может немного расширяться в отверстии, а если ему некуда идти, он оказывает давление на само отверстие и материал. он заклинен против просто расколов.

Шаг 4. Наденьте матрицу заклепочного пистолета на оправку

Удерживая заклепку на месте, сдвиньте полость матрицы по оправке, пока она не упрется в головку заклепки.

Вставьте заклепочную оправку в полость матрицы заклепочного пистолета

Как только матрица коснется головки заклепки, сожмите рукоятки заклепочного пистолета вместе. Чтобы полностью вытянуть головку стержня заклепки, вам нужно несколько раз накачать рукоятки. Они подпружинены, поэтому довольно легко снова откроются.

По мере того, как вы качаете рукоятки, вы почувствуете, как они затягиваются все туже и туже, по мере того как оправка вытягивает штифт заклепки вверх и придавливает его к объекту, который вы соединяете.

Как только он полностью затянется и больше не будет затягиваться, заклепочный стержень отломится, сигнализируя, что теперь все полностью закреплено.

Стержень заклепки отломился после фиксации заклепки

С отломанным стержнем ваши два материала теперь должны быть успешно соединены.

Заклепка полностью раздавлена ​​и зафиксирована, соединяя два объекта вместе

Как и в этом примере, вы должны быть очень осторожны при раздавливании заклепки, если вы соединяете хрупкие материалы. Слишком большое давление, и он просто расколется!

Заклепочный пистолет — очень универсальный инструмент, позволяющий быстро и легко соединить два материала или объекта, когда крепление не должно быть слишком сильным.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как пользоваться заклепочным пистолетом

Когда вам нужно скрепить листовой металл или пластик, одним из наиболее эффективных способов на рынке является заклепочный пистолет. Этот инструмент действительно вступает в свои права, когда доступ к задней части сустава оказывается проблематичным. Кроме того, заклепки, как правило, относительно недороги и бывают самых разных размеров и материалов. Итак, как вы используете заклепочный пистолет? На самом деле это довольно просто.


Первым делом – что такое заклепочный пистолет?

И заклепки, и заклепочные пистолеты бывают разных видов. Для целей этой статьи мы собираемся придерживаться вытяжных заклепок. Они получили свое название, потому что вы можете «вслепую» закрепить их с одной стороны материала, не имея доступа (или даже не видя) другой стороны. Мы также намерены избегать любых применений, требующих пневматических пистолетов или тяжелых клепок. В этой статье нас больше интересуют DIY-приложения. Для этого требуется либо ручной клепальщик, либо один из более современных инструментов с батарейным питанием.


  • Ручной заклепочник Arrow
  • Заклепочник Makita 18V
  • Заклепочник Milwaukee M18

Ручной заклепочник и аккумуляторный инструмент выполняют одну и ту же работу. Более дорогие инструменты с батарейным питанием экономят ваши руки и автоматически собирают отработавшие столбики после установки заклепки. С ручным заклепочным пистолетом вам часто приходится несколько раз активировать ручку, чтобы завершить работу. Инструмент с батарейным питанием выполняет весь процесс, когда вы нажимаете на курок. Ручные инструменты отлично работают, когда у вас нет тонны работы. Автоматические инструменты действительно помогают, когда вы склонны много клепать в процессе работы.

Типы заклепок

Все вытяжные заклепки состоят из стержня и корпуса. Заклепочный пистолет протягивает оправку через корпус, расширяя ее, чтобы зафиксировать материал на месте между головкой корпуса и новым «грибовидным» концом.

Определившись с использованием вытяжных заклепок, следующий вопрос касается размера, стиля и материала. Стандартные вытяжные заклепки хорошо подходят для крепления металлических деталей, которые не должны выдерживать большой вес. Производители заклепок обычно указывают допуски на вес, который может выдержать заклепка, на обратной стороне упаковки.

Инструмент для вытяжных заклепок протягивает стойку через канал, формируя ее как гриб, чтобы создать постоянное уплотнение между двумя материалами. Чтобы снять заклепку, ее нужно высверлить.

Кроме того, на рынке мы находим множество различных типов заклепок на выбор. К ним относятся:

Стандартные вытяжные заклепки

Большинство задач можно выполнять с помощью стандартных вытяжных заклепок. Они бывают куполообразными или заподлицо, а также различных диаметров, материалов и длин. В общем, подбирайте материал к тому, что собираетесь крепить. Алюминий к алюминию, сталь к стали. Это убережет вас от того, что называется гальванической или биметаллической коррозией. Это происходит, когда некоторые разнородные металлы остаются в контакте, и электроны переходят от одного материала к другому.

Стандартная глухая заклепка

Заклепки с куполообразной головкой (разновидность глухих заклепок) подойдут для большинства ваших оснований. Они хорошо работают при работе со сталью, а также когда вам нужна заклепка близко к краю скрепляемого материала.

Заклепки с плоской головкой могут быть хорошим выбором, когда вам нужна плотная посадка заподлицо. Они лучше всего работают с более мягкими материалами, так как их нужно зенковать. Если вам нужно заклепать материалы, которые обычно деформируются из-за экстремальных температур, попробуйте эти ребята.

Герметичные или закрытые заклепки

Герметичные или закрытые заклепки содержат «оправку» (штифт) внутри герметичного цилиндра. Это защищает всю заклепку от влаги. Вы найдете закрытые заклепки, когда вам нужно водонепроницаемое уплотнение. Вы найдете их в морских приложениях, а также в некоторых автомобильных и насосных приложениях. Они стоят дороже, чем стандартные заклепки, но хорошо помогают избежать потенциальных проблем из-за проникновения воды.

Обратите внимание на полностью закрытый корпус этих герметичных заклепок с закрытым концом

Универсальные заклепки

Универсальные заклепки поддерживают большее количество вариантов толщины материала, чем стандартные глухие заклепки. Корпус этих заклепок выглядит почти сегментированным. Любой сегмент, выходящий за пределы материала и обнажающийся в процессе клепки, будет расти как гриб. Конечным результатом является одна заклепка, способная надежно захватывать как более толстые, так и более тонкие материалы. Многозахватные заклепки

имеют несколько точек, которые расширяются для крепления при использовании с материалами различной толщины.

Блокировочные или конструкционные глухие заклепки

Блокировочные или структурные глухие заклепки обеспечивают широкий диапазон захвата для универсальности. Производители разрабатывают их для высокопрочных приложений, поскольку они обладают превосходной силой зажима. Конструкционные глухие заклепки также имеют функцию механического замка, которая обеспечивает 100% удержание оправки, а оправка заполняет заклепку для повышения прочности на сдвиг.

В более структурных применениях, требующих высокопрочного крепления, лучшим выбором могут быть блокировка или конструкционные заклепки. Они могут закрыть большие зазоры и предотвратить перемещение металлических листов.

Блокировочные или структурные заклепки бывают больших размеров и хорошо подходят для тяжелых условий эксплуатации.

Различный состав материала заклепки

Как мы упоминали выше, выберите правильный материал для заклепки, прежде чем вы начнете брать любую заклепку и использовать заклепочный пистолет. Поскольку вы можете выбрать заклепки, состоящие из того же или похожего материала, что и то, что вы собираетесь соединять, найдите время, чтобы убедиться, что у вас есть то, что вам нужно. Кроме того, при клепке чего-либо с более высоким содержанием влаги, например кожи, вы можете избегать использования стальных заклепок, так как они могут быстро заржаветь. Вместо этого выберите медь, алюминий или латунь.

Вы можете получить алюминиевые, нержавеющие, цинковые и даже медные заклепки, подобные этим закрытым заклепкам выше.

Использование заклепочного пистолета начинается с просверливания отверстий

Часто вам действительно нужно просверлить отверстия, которые вы будете использовать для скрепления деталей. Вероятно, об этом шаге особо нечего сказать, но размер сверла, которое вы выберете, будет определять размер заклепки, которую вы можете использовать. Вот полезная таблица, взятая у хороших людей с navyaviation.tpub.com.

Вам также потребуется прикрепить насадку соответствующего размера к заклепочному пистолету. Как правило, заклепочные пистолеты поставляются с несколькими различными насадками, которые хранятся на борту, а также с гаечным ключом для блокировки и разблокировки их из портов хранения. Найдите нужный размер и затяните его с помощью гаечного ключа.

Вставьте, нажмите и сожмите ручку или спусковой крючок заклепочного пистолета твой клепальный пистолет. Осталось только добраться до клепки.

Вставьте штифт (оправку) заклепки до упора в сопло заклепочного пистолета. Более короткое и толстое тело заклепки является рабочим концом. Вставьте эту часть в два + кусочка материала, которые вы хотите соединить вместе.

После того, как вы вставили заклепку в отверстия и прижали сопло заклепочного пистолета к поверхности с постоянным давлением, нажимайте на спусковой крючок. При использовании ручного заклепочного пистолета (не показан) каждый раз, когда вы сжимаете ручку, вы будете протягивать металлический штифт или оправку через тело заклепки. Это сжимает два куска материала между головкой заклепки и грибовидным корпусом.

Продолжайте сжимать до тех пор, пока заклепка не лопнет и штифт или стержень не оторвется. Presto, вы установили заклепку!

Если у вас есть еще советы и рекомендации по использованию заклепочного пистолета, не стесняйтесь оставлять их в разделе комментариев ниже.

Как пользоваться заклепочным станком Tandy

Пробивание кожи и установка заклепок

Из этого руководства вы узнаете, как использовать заклепочный станок Tandy. Заклепки отлично подходят для украшения кожаных изделий и для создания холодных соединений. С этим устройством для установки заклепок их еще проще использовать в своих проектах

Вам понадобится заклепочный станок, наковальня, которая с ним работает, и набор заклепок TierraCast.

С помощью дырокола проделайте два отверстия в коже в тех местах, где должны проходить заклепки. Проделываем отверстия для петельки на конце браслета.

Сложите кожу так, чтобы два отверстия совпали, а на конце кожи образовалась петля. Поместите нижнюю половину заклепки через отверстие в нижней части кожи.

Вставьте верхнюю часть заклепки через другое отверстие в нижнюю половину заклепки.

Поместите заклепку в кожу на плоской стороне наковальни и поместите вогнутый конец сеттера на заклепку.

Ударьте по концу сеттера молотком, чтобы установить заклепку.

Теперь у вас есть готовая заклепка.

Вот как должна выглядеть обратная сторона вашей заклепки.

Проделайте отверстия и вставьте заклепки в противоположный конец браслета, чтобы получилась петля для застежки.

Украсьте кожу дополнительными заклепками. Вы можете использовать круги, вырезанные из замши между заклепкой и кожей, для забавного украшения.

Установите эти заклепки так же, как в предыдущих шагах.

Теперь у вас есть красивый кожаный браслет, украшенный заклепками

РАСПЕЧАТАЙТЕ ЭТУ СТРАНИЦУ

Связанный контент

  • Основы для начинающих
  • Путеводитель Artbeads по всему
  • Все учебники

Добавление товаров в корзину

Как использовать заклепочный станок Tandy

Пробивка кожи и установка заклепок

Из этого руководства вы узнаете, как использовать заклепочный станок Tandy. Заклепки отлично подходят для украшения кожаных изделий и для создания холодных соединений. С этим устройством для установки заклепок их еще проще использовать в своих проектах

Расходные материалы

Роскошный клепальный молот

Код ИНСТРУМЕНТ-0036

×1

Regaliz 10 мм коричневая и черная плоская кожа на дюйм

Код РЕГАЛИЗ-L45

×7

TierraCast Набор заклепок из старинной латуни с оловянным покрытием 4 мм (упаковка из 10 шт. )

Код PA-0060-10

×1

Застежка-крючок TierraCast Antique Pewter Z

Код PA-6179

×1

Пошаговые инструкции

Вам понадобится заклепочный станок, наковальня, которая с ним работает, и набор заклепок TierraCast.

С помощью дырокола проделайте два отверстия в коже в тех местах, где должны проходить заклепки. Проделываем отверстия для петельки на конце браслета.

Сложите кожу так, чтобы два отверстия совпали, а на конце кожи образовалась петля. Поместите нижнюю половину заклепки через отверстие в нижней части кожи.

Вставьте верхнюю часть заклепки через другое отверстие в нижнюю половину заклепки.

Поместите заклепку в кожу на плоской стороне наковальни и поместите вогнутый конец сеттера на заклепку.

Ударьте по концу сеттера молотком, чтобы установить заклепку.

Теперь у вас есть готовая заклепка.

Вот как должна выглядеть обратная сторона вашей заклепки.

Проделайте отверстия и вставьте заклепки в противоположный конец браслета, чтобы получилась петля для застежки.

Украсьте кожу дополнительными заклепками. Вы можете использовать круги, вырезанные из замши между заклепкой и кожей, для забавного украшения.

Установите эти заклепки так же, как в предыдущих шагах.

Теперь у вас есть красивый кожаный браслет, украшенный заклепками

НАЛИЧИЕ В НАЛИЧИИ:

Как заклепывать кожу. Пошаговое руководство по установке заклепок

полезные проекты. Помимо шитья, мне было интересно узнать, какие варианты оборудования доступны, и я научился заклепывать кожу.

Клепка кожи включает в себя создание отверстия, вставку заклепочной стойки, закрепление заклепочного колпачка, размещение сеттера на заклепочной стойке и удары по сеттеру, чтобы установить реку на место. Заклепки бывают разных стилей и размеров для использования в большинстве приложений и проектов по соединению кожи.

Научиться клепать кожу очень легко, если научиться этому. Сначала я был в замешательстве, что куда ставить и как сделать так, чтобы готовые изделия выглядели великолепно. После нескольких попыток это было действительно весело и успешно. Давайте исследовать.

Как делать заклепки из кожи

Заклепки используются для крепления многих типов изделий из кожи. Для заклепывания кожи обычно:

1. Проделывает отверстие в коже с помощью пробойника

2. Вставляет заклепочный штифт соответствующего диаметра в верхнюю часть отверстия

3. Закрепляет заклепку на дне отверстия (обычно находится в наковальне)

4. Помещает заклепщик на заклепочную стойку

5. Ударяет заклепщик, чтобы закрепить заклепку на месте

Давайте узнаем, как делать заклепки, используя некоторые из наиболее популярных типов заклепок.

Набор заклепок для обработки кожи

Как заклепывать кожу с помощью заклепок с одинарной головкой

Необходимые инструменты: дырокол ⅛ дюйма, небольшой молоток, твердая рабочая поверхность и вогнутая наковальня для установки заклепок. Заклепки с одним колпачком состоят из двух частей: металлического стержня с куполообразным колпачком (стойкой), похожего на гриб, и плоской круглой детали с короткой приподнятой трубчатой ​​частью (шляпкой). Заклепки бывают трех основных длин; малый, средний и большой. Диаметры одинаковы для всех размеров. Меняется только длина ствола.

  1. Проделайте отверстие в куске кожи с помощью дырокола диаметром ⅛ дюйма.
  2. Заклепки с одинарной головкой имеют только один декоративный конец. Убедитесь, что куполообразная часть столба находится снаружи вашего проекта. Стойка заклепки должна легко входить в отверстие и иметь достаточное трение между заклепкой и отверстием, чтобы она не выпадала свободно. Стойка должна проходить через отверстие не более чем на ⅛». Конец поста обжат.
  3. Поместите колпачок на стойку, выступающую из отверстия, и слегка нажмите, чтобы колпачок зацепился за обжим.
  4. Положив заклепочную наковальню на твердую поверхность, поместите куполообразный колпачок в вогнутую заклепочную наковальню и нажмите вниз, чтобы получить хороший контакт между куполообразным колпачком и заклепочной наковальней.
  5. Несколько раз постучите по колпачку (установленному на гофрированную стойку), пока он не окажется на одном уровне с поверхностью кожи. Вогнутая наковальня предотвращает деформацию куполообразной крышки.

Заклепки бывают разных стилей и размеров для использования в большинстве приложений и проектов по соединению кожи.

Как заклепывать кожу с помощью заклепок с двойным колпачком

Необходимые инструменты: дырокол ⅛ дюйма, неметаллический молоток, твердая рабочая поверхность, вогнутая наковальня для установки заклепок и инструмент для установки вогнутых заклепок. Заклепки с двойным колпачком состоят из двух частей: металлического стержня с куполообразной крышкой (стойкой), похожей на гриб, и соответствующей части купола с короткой приподнятой трубчатой ​​частью (колпачком). Заклепки с двойным колпачком бывают пяти основных размеров; от сверхмалых до сверхбольших. Диаметры одинаковы для всех размеров.

  1. Проделайте отверстие в куске кожи с помощью дырокола ⅛ дюйма.
  2. Заклепки с двойным колпачком можно ориентировать в любом направлении, так как оба конца будут иметь декоративные колпачки. Стойка заклепки должна легко входить в отверстие и иметь достаточное трение между заклепкой и отверстием, чтобы она не выпадала свободно. Стойка должна проходить через отверстие не более чем на ⅛». Конец поста обжат. Поместите колпачок на стойку, выступающую из отверстия, и слегка нажмите, чтобы колпачок зацепился за обжим.
  3. Положив заклепочную наковальню на твердую поверхность, поместите выпуклую крышку в вогнутую заклепочную наковальню и нажмите вниз, чтобы получить хороший контакт между выпуклой крышкой и заклепочной наковальней.
  4. Поместите инструмент для установки вогнутых заклепок поверх открытой крышки.
  5. Сильно нажмите и несколько раз осторожно ударьте по концу установочного инструмента.
  6. Периодически проверяйте затяжку заклепки между ударами, чтобы определить затяжку заклепки. Как только оба купола вдавливают кожу и между кусочками кожи нет люфта, она установлена ​​правильно.
Ручной пресс для установки заклепок и заклепок

Как заклепывать кожу цельными заклепками

Необходимые инструменты: пробойник, неметаллический молоток или молоток, твердая рабочая поверхность, диагональные кусачки, инструмент для установки заклепок и заусенцев для соответствующей заклепки, а также дополнительные заклепки закрепочная наковальня (если головка заклепки куполообразная). Сплошные заклепки имеют либо плоскую, либо куполообразную головку поверх сплошной металлической стойки и небольшую шайбу из того же типа металла, называемую заусенцем. Твердые заклепки обычно бывают 5 различных размеров. Диаметр заклепки определяет размер. Убедитесь, что ваши заклепки и заусенцы соответствуют заклепкам.

  1. Проделайте отверстие в куске кожи с помощью дырокола. Сплошные заклепки имеют только один декоративный конец. Убедитесь, что плоская или куполообразная часть столба находится снаружи вашего проекта. Стойка заклепки должна легко входить в отверстие и иметь достаточное трение между заклепкой и отверстием, чтобы она не выпадала свободно. Сплошные заклепки имеют минимальную длину от ¾ дюйма до 1 ¼ дюйма, поэтому большая часть заклепки проходит через отверстие.
  2. Поместите заусенец (шайбу) на стойку, проходящую через отверстие.
  3. Для заклепок купольной крышки используйте наковальню для установки заклепок, чтобы установить головку заклепки.
  4. Установите колпачок опорной части заклепки на твердую рабочую поверхность.
  5. На рабочем конце инструмента для установки заклепок и заусенцев просверлено глубокое отверстие, а также неглубокое вогнутое отверстие. Наденьте инструмент для установки заклепок и заусенцев на открытую стойку в глубокое отверстие.
  6. Сильно надавите на заусенец с помощью инструмента и постукивайте по другому концу молотком или молотком до тех пор, пока заклепка не начнет расширяться и блокировать заусенец.
  7. Бокорезами отрежьте оголенную часть стойки, оставив около 1/16 дюйма.
  8. Используйте вогнутую часть приспособления для установки заклепок, чтобы сгладить острые края, поместив его на срезанный конец стойки и ударив молотком.
  9. При желании можно слегка постучать по открытой стойке после установки, чтобы придать ей деревенский вид.

Посмотрите это полезное видео, чтобы лучше понять, как устанавливать два основных типа заклепок.

Похожие идеи

Как удалить заклепку из кожи

Лучший способ удалить заклепку из кожи — отрезать один из концов с помощью бокорезов.

  1. Поместите малярную ленту или тонкий кусок пластика рядом с заклепкой, чтобы защитить кожу.
  2. Медленно вставьте кончики ножей между кожей и головкой заклепки.
  3. Когда кусачки вошли в заклепочную стойку, сожмите рукоятки кусачек.
  4. Возможно, придется перемещать кусачки в несколько разных положений на стойке, чтобы полностью перерезать заклепку.

Как использовать заклепочный пистолет для кожи

Проделайте в коже отверстие для заклепки соответствующего диаметра. Поместите заклепку в отверстие в верхней части проекта, поместите заклепочный пистолет на открытый стержень. Начинайте сжимать ручку пистолета, пока заклепка не закрепит кожу. У заклепочного пистолета может не хватить давления, чтобы «вытолкнуть» стержень. В этом случае обрежьте открытый стебель диагональными кусачками.

Как заклепывать кожу вручную

Лучший способ заклепки вручную – сделать отверстие в коже с помощью дырокола и вставить заклепочный штифт в отверстие.

  1. Для одинарных и двойных заклепок убедитесь, что штифт выступает из кожи не более чем на ⅛ дюйма.
  2. Используя наковальню, если головка заклепки выпуклая, и заклепочный инструмент, если колпачок выпуклый, а также твердую рабочую поверхность, слегка постучите по колпачку молотком, пока колпачок полностью не сядет в кожу.

Как использовать пресс для заклепок на коже

Вот как можно заклепывать кожу на ручном прессе для заклепок.

  1. Проделайте отверстие в коже с помощью пробойника.
  2. Загрузите соответствующие матрицы в верхнюю и нижнюю часть заклепочного пресса.
  3. Вставьте заклепочный штифт в верхнюю матрицу, заглушку — в нижнюю матрицу.
  4. Потяните ручку пресса, чтобы правильно установить заклепку.

Работа с кожаной фурнитурой, особенно с заклепками, может придать готовым изделиям и предметам очень стильный и эффектный элемент. Всегда здорово иметь их в магазине, и если они сделаны вручную или с помощью пресса, они представляют собой быстрый, прочный и эффективный способ чудесного соединения кожи.

Другие ресурсы:

  • Как сделать кожаный ремень — мой второй ремень с фотографиями
  • Как растянуть кожаную обувь — простые шаги к успеху своими руками
  • Как сделать кожаный ремень — 11 шагов из моего первого проекта
  • Покраска кожи – полезные советы по нанесению и отделке
  • Как вязать кожу – простые шаги, облегчающие вашу работу
  • Как красить кожу – от подготовки до обработки поверхности
  • Как красить кожу – шаг за шагом к потрясающим результатам
  • Как склеить кожу шаг за шагом от начала до конца

Слюдяные скобяные изделия | Захватывающая история… как использовать заклепки

Заклепки самых разных типов и материалов использовались и продолжают использоваться в самых разных областях.

Например, они использовались в кораблях, стальных мостах, зданиях, боевых бронированных машинах, машинах и многом другом. Сварка в настоящее время в значительной степени используется в строительстве кораблей, мостов, зданий и других областях. Заклепки по-прежнему широко используются в самолетах и ​​бытовой технике, особенно в таких предметах, как холодильники, плиты и духовки, микроволновые печи и так далее.

Итак, здесь мы рассмотрим заклепки (названные в честь звука, который они издают, когда их стержень ломается). Эти заклепки также называются глухими заклепками — это название происходит от того факта, что их можно использовать, когда оператор не может видеть обратную сторону материалов, которые он или она соединяет. Для целей этой функции мы будем использовать термин «поп».

Как известно, шурупы, болты или гвозди используются в очень широком диапазоне применений, но часто клепка является лучшим вариантом.

Части заклепки

Заклепка состоит из самой заклепки (чаще всего алюминиевой), через которую проходит плотно прилегающий стальной стержень, напоминающий гвоздь. Оправка имеет головку, немного превышающую диаметр оправки, и канал, в котором оправка очень плотно прилегает к телу заклепки; также есть немного более узкая часть оправки прямо под головкой, так что она сломается в этой точке. Когда оправка протягивается через заклепку, ее головка увеличивает диаметр стержня заклепки, выпячивая его наружу. Это очень прочно фиксирует тело заклепки на поверхности материала. Когда клепальщик работает, оправка подвергается большому напряжению, и, наконец, головка отрывается, и соединение становится надежным. Оправка вытягивается из заклепки и выпадает из заклепочного пистолета, готовая к вставке следующей заклепки. (Если стержень оправки не выпадет сам по себе, открытие клепальщика вытолкнет конец оправки из гнезда, и легкий удар молотком освободит его.)

Выступающие заклепки обеспечивают прочное крепление, они устойчивы к вибрации и взлому, а при установке ни заклепки, ни клепальный инструмент не портят поверхности соединяемых материалов. Однако важно, чтобы отверстие, просверленное для любой заклепки, имело правильный диаметр, то есть достаточно большое, чтобы вместить заклепку. Если он слишком велик, заклепка может просто пройти сквозь отверстие.

Типы вытяжных заклепок
Существует несколько распространенных типов вытяжных заклепок, каждый из которых имеет свои особенности, которые лучше всего подходят для конкретной задачи или ряда задач.

  • Стандартные заклепки являются наиболее распространенными и используются для таких применений, как крепление замков защитных ворот в их корпусе в воротах, но они не являются водонепроницаемыми и не такими прочными, как некоторые другие типы глухих заклепок.
  • Герметичные глухие заклепки имеют закрытый конец и при использовании обеспечивают водонепроницаемое крепление; они используются в таких приложениях, как навесы бакки – для крепления петель и других приспособлений к навесу из стекловолокна или алюминия, а также в морских или лодочных приложениях, где важно, чтобы узлы были водонепроницаемыми.
  • Очищенные глухие заклепки имеют заклепочный стержень, который разделяется на четыре сегмента, как очищенный банан. Эти четыре сегмента скручиваются друг к другу, распределяя нагрузку по более широкой области на дальней стороне соединения.
  • Менее широко используемыми покупателями слюды, вероятно, являются многозажимные вытяжные заклепки. Они специально разработаны для приложений, где необходимая длина заклепки неизвестна. При использовании многозахватная глухая заклепка уплотняется на дальней стороне соединения, оставляя меньше выступающего стержня. Они являются хорошим выбором, если зазор является проблемой, поскольку рядом с дальней стороной соединения находятся движущиеся части.

Типы головок заклепок
Вытяжные заклепки бывают нескольких типов головок, но три наиболее распространенных: стандартная головка, иначе называемая куполообразной головкой, потайная головка (обычно обозначаемая буквами CSK) и большая фланцевая головка.

  • Купольная головка считается стандартной, является наиболее распространенным типом головки и подходит для очень широкого спектра применений.
  • Головка с потайной головкой или CSK предназначена для плотной посадки при использовании в отверстии со скошенной кромкой, которое часто встречается в некоторых петлях и пластинах для фиксации замка. Заклепки CSK являются хорошим выбором, когда зазор может быть небольшим, например, когда они используются для крепления замка ворот безопасности к воротам безопасности. В лучшем случае между воротами и их рамой должен быть очень маленький зазор (чтобы открыть ворота было намного сложнее), и этот зазор обычно немного уменьшается в жаркую погоду по мере расширения ворот (как вы знаете, такие металлы, как сталь, сжимаются в холодную погоду и расширяются в жаркую).
  • Большая фланцевая головка часто используется с более мягкими материалами для увеличения площади несущей способности, например, при креплении такого материала, как брезент, к раме.

Размер вытяжных заклепок

При выборе размера вытяжных заклепок помните, что чем больше размер заклепки, тем прочнее скрепленное соединение как на сдвиг (сила, действующая под углом 90° поперек соединения), так и на растяжение (сила растяжения, действующая на заклепка по всей длине – т. е. сила, действующая, чтобы разъединить материалы).

Размеры заклепок представлены в виде двух цифр, первая из которых представляет собой диаметр заклепочного стержня, а вторая – его длину от нижней части фланца до конца заклепочного стержня. Так, например, заклепка 3,2х6мм имеет диаметр 3,2мм и длину стержня 6мм. Исключая головку . Заклепка 3,2×12 мм имеет такой же диаметр стержня, но в два раза длиннее. Заклепка 4,8 x 12 мм такая же длинная, как и 3,2 x 12, но диаметр ее стержня на 4,8–1,6 мм больше, чем у стержня заклепки 3,2 мм. Исключением для измерения длины является заклепка CSK. В его случае 9Длина 0125 измеряется от верхней стороны фланца , так как заклепка будет сидеть заподлицо с поверхностью заклепываемого материала, и поэтому равна общей длине заклепки — стержень плюс головка .

Прочность заклепок

  • Алюминиевые заклепки с алюминиевыми оправками наименее прочны
  • Алюминиевые заклепки со стальными оправками прочнее, чем указанные выше
  • Стальные заклепки со стальными оправками еще прочнее, чем обе указанные выше
  • Заклепки из нержавеющей стали с оправкой из стали или нержавеющей стали являются самыми прочными.

Использование глухих заклепок

  • Размер отверстия: Убедитесь, что размер отверстия соответствует размеру заклепки и что при сверлении отверстия сверло удерживается неподвижно. Любое колебание приведет к отверстию большего размера, чем идеальное, и возможному отказу соединения.
  • Глухая облицовка не похожа на винты или болты, которые плотно стягивают материалы при их затягивании. Поэтому не используйте глухие заклепки, чтобы стянуть два материала вместе. Важно, чтобы соединяемые материалы были предварительно плотно сжаты между собой струбцинами, тисками или тисками, чтобы плотно удерживать поверхности вместе. Только после этого заклепка вставляется и закрепляется на месте с помощью клепальщика.
  • Установка заклепки: Головка заклепки должна плотно прилегать к верхней поверхности, а также не наклоняться (одна сторона фланца должна быть выше другой). Вся нижняя поверхность фланца должна соприкасаться с поверхностью материала.

Диапазон захвата

Если заклепка слишком короткая для соединяемых материалов, она не будет работать; соединение будет ослабленным и, вероятно, развалится, поэтому важно выбрать правильную длину заклепки, соответствующую соединяемым материалам, а также любые шайбы, используемые для распределения несущей поверхности.

Это называется диапазоном захвата и на 90 125 меньше, чем на 90 126 длины заклепки, потому что стержень заклепки должен иметь достаточную выпуклость, чтобы закрепить соединение, когда через него протягивается оправка.

Следовательно, существует минимальный и максимальный диапазон захвата. Вот несколько примеров:

Размер – диаметр x длина в мм Минимальный/максимальный диапазон захвата в мм
6 5×9

3
1.0 / 3.0
3.2×8 3.0 / 5.0
3. 2×10 5.0 / 7.0
3.2×12 7.0 / 9.0
4.0×6 1.0 / 1.5
4.0×8 2.5 / 4.5
4.0×10 4.5 / 6.5
4.0×12 6.5 / 8.5
4.0×14 8.5 / 10.5
4.0×16 9.5 / 12
4.8×8 1.5 / 4
4.8×10 4.0 / 6.0
4.8×12 6.0 / 8.0
4.8×14 8.0 / 9.5
4.8×16 9. 5 / 11
4.8×18 11 / 13
4.8×20 11 / 15
6.4×18 7.6 / 12.7

Blind rivet sizes (all dimensions in millimetres)

Aluminium
Open
Aluminium
CSK
Aluminium
Sealed
Large
Flange
Aluminium
Peeled
  Stainless сталь
Открытая
3,2x 6 4,0×10 4,06×12 4. 0×10 4.0×12 4.0×15
3.2x 8 4.0×12 4.0×15 4.0×12 4.0×15 4.8×10
3.2×10 4.0×15 4.8×12 4.0×15 4.8×12 4.8×18
3.2×12 4.8×12 4.8× 15 4,8×10 4,8×15
3.2×15 4.8×18 4.8×18 4.8×12 4.8×18
3.2×18   4.8×21 4.8×15
3.2×21     4.8×18
4.0×6     4.8×21
4. 0×8     4.8×8
4.0×10
4.0× 12
4.0×15
4.0×18
4.0×21
4.8×6
4.8×8
4.8×10
4. 8×12
4.8×15
4,8 × 18 4,8 × 21

. Заклепочный пистолет работает, просто выдвигая его, вставляя заклепку в сопло, а затем нажимая на ручку инструмента, чтобы закрыть гармошку. Это действие втягивает оправку в заклепку, защелкивает головку и соединение завершено. Несколько преимуществ этой версии по сравнению с плоскогубцами заключаются в том, что закрытие гармошки во время работы с инструментом автоматически выталкивает головку заклепки на поверхность. Это также позволяет оператору использовать весь свой вес, чтобы закрыть инструмент, поэтому его можно использовать с заклепками большего размера, чем плоскогубцы.

  • Выжимного типа, с тем же действием, что и плоскогубцы. Это очень эффективно, но установка больших заклепок с более толстыми оправками может быть проблемой, так как нужны сильные руки, чтобы закрыть рукоятки заклепочного пистолета, которые в любом случае также подпружинены. Тем не менее, он более компактен, чем гармошка, поэтому он более удобен и является лучшим выбором, когда рабочее пространство ограничено.
  • Надписи:

    1. Две версии заклепок, которые вам, скорее всего, потребуются – версия с гармошкой (вверху) и тип клещей – в состоянии их хранения. Они не дорогие, и было бы неплохо иметь оба типа. Обратите внимание, что каждый из них поставляется с гаечным ключом, который используется для замены форсунок (гаечный ключ типа плоскогубцев также используется, чтобы держать ручки закрытыми для хранения). В обоих случаях мы прикрепили гаечный ключ к инструменту с помощью нейлонового шнура, чтобы они не потерялись.
    1. Те же два инструмента с частично открытыми гармошкой и полностью открытыми плоскогубцами. Обратите внимание, что оба имеют разные оправки для заклепок разных размеров, хранящихся в ручке. Также обратите внимание, что гаечный ключ типа плоскогубцев имеет отверстия для определения размера оправки заклепки, чтобы ускорить выбор размера заклепки.
    1. Детали заклепочного пистолета; в этом случае тип гармошки другой, только с двумя альтернативными соплами. Этот пример также не имеет регулируемой носовой части…
    1. … В то время как этот делает. Длину носика можно отрегулировать в соответствии с длиной оправки. Здесь он полностью завинчен.
    1. Здесь он максимально выдвинут.

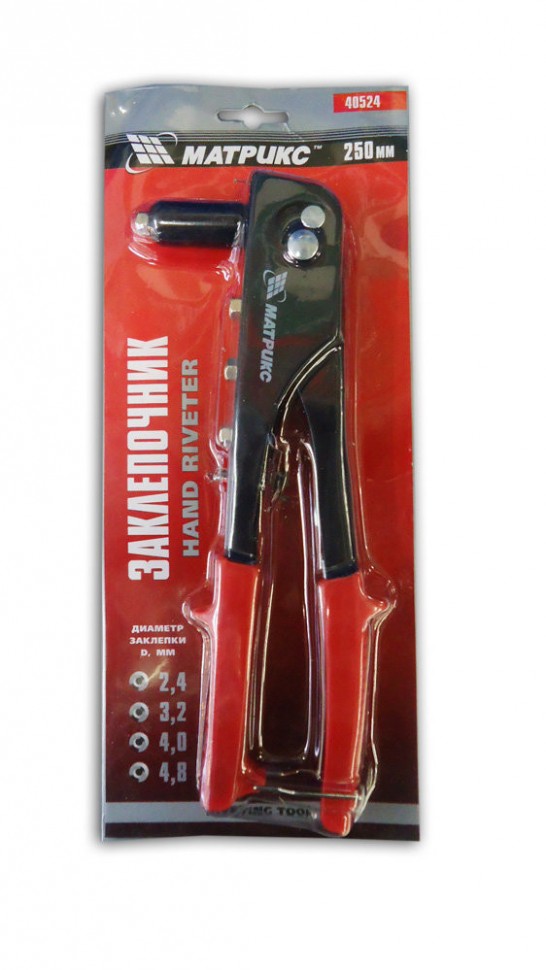

    1. Другой вид клещей с четырьмя размерами заклепок, с которыми они могут работать. К четырем соплам подходят оправки для заклепок диаметром 2,4 мм, 3,2 мм, 4,0 мм и 4,8 мм.
    1. Три размера заклепок для сравнения. Слева у нас есть 3,2×6 мм, 4,8×40 мм и 6,4×20 мм.
    1. Здесь показаны пять заклепок, все диаметром 3,2 мм, но длиной 6 мм, 8 мм, 12 мм, 17 мм и 18 мм для различных применений.
    1. Как упоминалось выше, доступны заклепки с большими фланцами, и это разумный выбор при креплении к раме более мягких материалов, таких как ткань. Здесь одна по сравнению со стандартной или куполообразной головкой слева – но обе эти заклепки имеют одинаковый диаметр тела.
    1. Еще одно изображение, показывающее те же две заклепки и то, как большая площадь поверхности версии с большим фланцем обеспечивает большую опорную поверхность.
    1. Иллюстрация того, как заклепка CSK садится в скошенное отверстие.
    1. Заклепка CSK в действии… ее верхняя часть находится на одном уровне с верхней частью металла; обратите внимание, что заклепка с куполообразной головкой справа возвышается над поверхностью материала.
    1. Вот два примера заклепок с закрытой головкой, которые используются, когда требуется водонепроницаемое уплотнение.
    1. Разница между открытой стандартной заклепкой и закрытой версией на обратной стороне.
    1. Если требуется еще большая опорная поверхность, имеется широкий ассортимент шайб, подходящих для различных размеров заклепок, но обратите внимание, что шайбы не подходят для использования с заклепками CSK и также увеличивают эффективную высоту верхней части. головки заклепки по отношению к окружающей поверхности… естественно, толщиной самой шайбы.
    1. Это ясно показывает разницу между тем, как заклепки реагируют на протягивание оправки. Слева стандартная заклепка и версия с большим фланцем, и вы можете видеть, как оправка вызвала вздутие стержня заклепки, обеспечивая хорошее соединение. Справа — отслоившаяся заклепка, и вы можете видеть, как стержень оторвался на четыре сегмента, расширив удерживающую область на поверхности.
    1. Mica хранит стандартные короткие сверла. Они двусторонние, поэтому вы получаете двойное использование, и они подходят для дерева, металла и других материалов, но не для керамической плитки или кирпичной кладки. Здесь показаны размеры 3,2 мм, 4 мм, 4,8 мм и Ø 5 мм.
    1. Информация о размерах выгравирована на валу сверла в его средней части и служит хорошим ориентиром при установке сверла в патрон дрели.
    1. Патрон дрели должен захватывать гладкую часть сверла, а не сами режущие кромки. Если это произойдет, не только сверло не будет правильно вращаться, но вы также можете повредить сами режущие кромки. Подсказка: При установке сверла в патрон дрели сначала затяните патрон вручную, чтобы, если сверло сместилось от центра, можно было немного ослабить сверло, выровнять его, а затем завершить затяжку вручную, прежде чем использовать ключ или ручное действие (в зависимости от механизма затяжки патрона) для полной фиксации биты. Затягивание сверла со смещением от центра может привести к повреждению кулачков патрона.
    1. Некоторые приложения… использование заклепок для закрепления нового корпуса замка в воротах безопасности.
    1. Вы можете использовать заклепки для крепления плексигласа или пластика к более твердым материалам, таким как алюминий, как в данном случае, но при этом всегда используйте шайбу со стороны плексигласа или пластика, чтобы расширяющееся тело заклепки не раскололо последний материал, поскольку оправка протягивается через тело заклепки.
    1. Вы даже можете использовать заклепки для крепления таких элементов, как петли, к очень тонкому материалу, такому как фанера, когда фанера слишком тонкая, чтобы в нее можно было вставить винты, а крепление с помощью гаек и болтов нежелательно. Здесь использовалась заклепка CSK.
    1. Обратная сторона той же насадки – аккуратная и очень эффектная.
    1. Здесь заклепки использовались в сочетании с большими шайбами ​​для крыльев диаметром 25 мм для фиксации ручек сумки для покупок. Использование шайб крыла обеспечивает максимально возможную площадь опоры на ткань. С помощью шила или гвоздя с гладкими сторонами сделайте отверстия в ткани для заклепки (идея состоит в том, чтобы сместить нити основы и утка ткани в сторону, а не прорезать их), наденьте шайбу на заклепку, а затем на стержень заклепки. через ткань, а с другой стороны наденьте на заклепку еще одну шайбу и надежно зажмите их вместе. Затем используйте заклепочный пистолет, чтобы посадить заклепку.
    1. Тот же метод был использован с нейлоновым ремешком, чтобы сделать ремешок для крепления багажа. Два звена цепи (ваш местный магазин слюды может отрезать очень короткую длину из трех или четырех звеньев, чтобы высвободить нужные вам два звена) свободно закреплены в петле на конце ремня, и снова для крепления используются заклепка и две шайбы. петля (в этом случае также используется гладкое шило или гвоздь, чтобы свернуть нити ловушки в сторону, а не перерезать их – что ослабит ремешок). Ремешок продевается вокруг корпуса и конец проходит через оба звена цепи, затем снова поверх заднего и под переднее – ближайшее к свободному концу ремня. В результате получается самоблокирующийся конец, который затем закрепляется навесным замком, дужка которого проталкивается через обе длины ремня, чтобы закрепить ремень и сделать его защищенным от кражи — если, конечно, ремень не перерезан… и есть нет противоядия от этого!
    1. Здесь показано, как крепится ремешок… очевидно, он показан здесь до того, как его туго затянули.

    Панель:

    Эти материалы можно приобрести в магазинах Selected Mica Stores. Чтобы узнать, какой ближайший к вам магазин Mica и есть ли в нем необходимые товары, перейдите на сайт www.mica.co.za, найдите свой магазин и позвоните им. Если в вашем местном магазине Mica нет именно того, что вам нужно, они смогут заказать это для вас или предложить альтернативный продукт или из авторитетного источника.

    Работа с заклепочным пистолетом

    Заклепочный пистолет может быть полезным решением для быстрого и эффективного выполнения крепежных работ. Заклепочные пистолеты обычно используются в строительстве, аэрокосмической промышленности, транспортной отрасли и везде, где требуются крупномасштабные промышленные клепальные услуги. Эти инструменты управляются вручную, используя давление сжатого воздуха, чтобы зажечь заклепку, которая образует соединение между двумя или более компонентами. В отличие от заклепок с ручным приводом, заклепочные пистолеты способны относительно легко скреплять прочные толстые материалы.

    Заклепочные пистолеты

    бывают разных размеров, веса и возможностей. Сила хода является одним из основных различий между различными категориями заклепочных пистолетов, поскольку большинство пистолетов работают по общему принципу использования как можно меньшего количества ходов для закрепления заклепки. Стандартные заклепочные пистолеты оснащены спусковым крючком, стволом, пружинным механизмом заряжания, регулятором давления и пневматической насадкой. Большинство заклепочных пистолетов используются в сочетании с распоркой, которая представляет собой цельный металлический инструмент, помогающий вбить заклепку в надежное соединение.

    Выбор набора заклепок

    Набор заклепок — это металлическое устройство, которое соединяет заклепку со стволом заклепочного пистолета. Обычно он изготавливается из стали или другого прочного материала и предназначен для передачи мощности вибрации с конца пистолета на головку заклепки. Эти наборы бывают разных обозначений, и важно выбрать тот, который дополняет заклепку, чтобы обеспечить надлежащее крепление.

    Прямой набор заклепок имеет прямой горизонтальный стержень, а набор заподлицо имеет более короткий плоский наконечник. Отрезной набор имеет зазубренную среднюю часть, отступ имеет сужающийся или изогнутый конец, а гусиная шея обеспечивает изогнутую среднюю часть. Соответствие комплекта типу заклепки зависит от конструкции и размера головки заклепки. Универсальные наборы могут соответствовать номеру и размеру инструмента, в то время как плоские наборы идентифицируются только по номерам инструментов.

    Как работает заклепочный пистолет

    Помимо различных обозначений хода, мощности и грузоподъемности, большинство заклепочных пистолетов работают по одним и тем же общим принципам. Конечно, важно пройти обучение и пройти аккредитованную курсовую работу, чтобы приобрести необходимые навыки клепки, чтобы научиться пользоваться заклепочным пистолетом, прежде чем пытаться использовать заклепочный пистолет. Кроме того, соблюдение рекомендаций производителя всегда имеет решающее значение для соблюдения стандартов безопасности.

    После выбора комплекта заклепок его необходимо сначала установить в стопорную пружину заклепочного пистолета или, в случае некоторых наборов заподлицо, непосредственно в ствол пистолета. Затем к пистолету подсоединяется воздушный шланг, что позволяет использовать силу сжатия, необходимую для выстреливания заклепки. Регулятор подачи воздуха обычно настраивают, помещая пистолет на заготовку и пробный выстрел, чтобы рассчитать продолжительность работы и определить уровень сжатия, необходимый для минимизации количества ударов. Затем заклепка вставляется в ствол, и оператор заклепочного пистолета пытается оказать давление, равное давлению распорки на стержень заклепки. Затем оператор нажимает на спусковой крючок, чтобы выполнить одиночный удар или короткую серию ударов. Если пистолет и распорка удерживаются под твердым перпендикулярным углом к ​​заготовке и синхронизация правильная, заклепка должна быть надежно вбита в целевой материал.

    Повышение эффективности заклепочного пистолета

    Несмотря на то, что обучение и рекомендации производителя являются лучшими способами повысить шансы на эффективную работу заклепочного пистолета, есть несколько дополнительных шагов, которые может предпринять квалифицированный специалист по заклепочным пистолетам для получения полезных результатов. Стандартное руководство по авиастроению для механиков и техников предлагает следующие рекомендации для опытных пользователей заклепочных пистолетов:

    • Приложите вес тела, чтобы надежно удерживать пистолет на заклепке и заготовке.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
