Замена груши в насосной станции – Как поменять мембрану в насосной станции

24 Марта 2022

Просмотров:  3095835219

Время чтения:  6 минут

Содержание

Принцип работы мембраны

Причины износа мембраны

Подготовка к замене

Последовательность действий

Коротко о главном

Насосная станция – один из главных видов оборудования для системы водоснабжения предприятий, частного дома и т.д. Она состоит из насоса и гидроаккумулятора. Второй элемент стабилизирует давление в трубопроводе, увеличивает срок работы насоса, обеспечивает небольшой запас воды и предотвращает возникновение гидроударов. Внутри него установлена мембрана, или груша, благодаря которой бак выполняет все перечисленные задачи. Со временем она изнашивается, поэтому замена груши в насосной станции – процедура, которую необходимо проводить регулярно.

Новая мембрана для станции

Принцип работы мембраны

Замена мембраны в насосной станции – необходимая процедура. Если ее не установить, гидроаккумулятор будет функционировать как металлический резервуар, через который вода будет протекать до конечного пункта схемы – точки разбора.

Груша изготовлена из синтетического каучука. Ее размер зависит от размера бака. Элемент монтируют внутри резервуара, он делит его на равные части: одна из них заполнена воздухом, другая будет наполняться водой из системы.

Одна из задач гидроаккумулятора – уменьшить частоту включений насоса. Происходит это благодаря тому, что в баке всегда есть определенный запас воды. Если пользователь откроет кран на несколько секунд, вода поступит к нему из гидроаккумулятора, а насос не запустится. Так получится сберечь ресурс оборудования. При этом важно знать, как поменять мембрану в насосной станции, чтобы сохранить высокое качество работы системы.

Важно!

Насос включится, когда в баке давление упадет ниже установленного показателя.

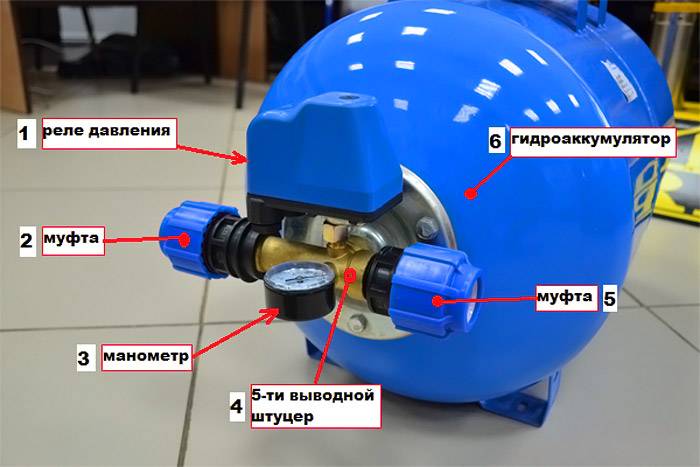

Выбрать гидроаккумулятор по бренду, объему и другим параметрам можно в нашем интернет-магазине.

Мембрана внутри бака

Мембраны, используемые в насосных станциях, разделяют на несколько разных видов:

• Для систем отопления. Изготовлена из бутилкаучука, способна выдерживать температуру от -10 до +100 °C.
• Для системы водоснабжения. Изготовлена из каучука, функционирует при температуре 0-70 °C.

Виды мембран

Важной характеристикой мембраны является максимальное давление. Для груши расширительного бака оно составляет 8-10 бар, для мембраны гидроаккумулятора – 7 бар. На этот показатель не влияет объем емкости.

Причины износа мембраны

Перед тем как заменить грушу в насосной станции, важно удостовериться в ее непригодности. Согласно заявлениям производителей, срок ее эксплуатации составляет 5-10 лет. Однако она может износиться и раньше по следующим причинам:

• повышение температуры выше допустимого значения;
• частые перепады давления;
• чрезмерное и постоянное сжатие.

Вид целой и поврежденной груши

Некоторые пользователи отмечают, что замена мембраны на насосной станции – процедура, которую они проводят раз в три года. Неисправности могут возникнуть раньше, а их признаками будут частый запуск насоса и то, что постоянное значение давления не фиксируется, также наблюдается его постепенный спад.

Это самые явные признаки повреждения мембраны. Аналогичные проблемы в работе оборудования возникают при повреждении корпуса гидроаккумулятора

. Поэтому стоит проверить целостность бака перед тем, как разобрать его для замены груши.

Подготовка к замене

Замена диафрагмы насосной станции происходит в два этапа – подготовка и непосредственно замена. Необходимо заранее приобрести новый элемент, подходящий по всем характеристикам к баку. Также стоит еще до начала работ ознакомиться с алгоритмом действий, как поменять диафрагму на насосной станции.

Чтобы поменять грушу, нужно использовать набор инструментов. Среди них обязательно должны быть разводной и трубный (газовый) ключи.

Ржавые фланцы демонтируют при замене диафрагмы

Сначала нужно проверить, есть ли в резервуаре вода. Если да, то ее необходимо слить. Также нужно спустить воздух из другой части бака. При проведении этих манипуляций можно определить, повреждена ли мембрана. Характерные признаки ее непригодности:

• наличие в воде воздуха при спуске;
• присутствие в воздухе воды при стравливании.

Почему в этом случае можно говорить о повреждении диафрагмы? Потому что при наличии цельной мембраны в гидроаккумуляторе смешивание воды и воздуха невозможно. Если оно произошло, необходима замена груши на насосной станции.

Последовательность действий

Замена мембраны в гидроаккумуляторе насосной станции проводится только после слива воды и стравливания остатков воздуха. Далее нужно открутить гайку, которая расположена на верхней части бака и которая фиксирует мембрану.

После этого поврежденную грушу нужно снять. А поскольку в баке длительное время находилась вода, его стенки могут быть загрязнены. Их рекомендуют очистить и протереть насухо перед установкой новой детали.

Мастер проводит ремонт насоса

Новая мембрана по размеру должна соответствовать изношенной детали. Особое внимание следует уделить горловине. Если есть резьбовой штуцер, его необходимо изъять. Он отвечает за крепление груши к корпусу в верхней части. Закручивать его нужно аккуратно, чтобы не повредить новое изделие.

В емкости бака мембрану необходимо аккуратно расправить, устанавливая в нужное положение. Если в конструкции предусмотрен штуцер, место его установки должно совпадать с отверстием для его выхода. Если резервуар большой по объему, дотянуться до его противоположного края рукой практически невозможно. В этом случае, чтобы не повредить мембрану, ее протягивают по всей длине бака с помощью привязанной веревки к одному из концов. На резьбу и место соединения накручивают ранее снятую гайку.

Далее необходимо прижать фланец и зафиксировать; установить крепежные болты. Последний шаг – закачать воздух до необходимого значения давления. Этот показатель отразится на

манометре.

В видео подробнее рассказывают о замене диафрагмы в насосной станции

Коротко о главном

Замена груши в насосной станции – простая процедура, которую самостоятельно может выполнить каждый пользователь оборудования. Прежде чем произвести замену, необходимо удостовериться, что поврежден именно этот элемент, а не корпус бака. После этого нужно слить воду из резервуара и стравить воздух. Открепить старую мембрану, установить и закрепить новую, накачать воздух до нужного значения давления.

Почему вам пришлось провести замену мембраны в насосной станции? Как скоро после начала ее использования вы произвели замену?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как поменять грушу на насосной станции.

Основные типы неисправностей и способы их устранения

Содержание

1. Как поменять грушу на насосной станции. Основные типы неисправностей и способы их устранения
   • Вращение насоса без перекачивания воды
2. Как поменять грушу на водяной станции. Замена мембраны в насосной станции
3. Как поменять грушу в насосной станции в баке. Износилась мембрана для гидроаккумулятора: какую лучше выбрать и принцип работы: Советы +Видео и Фото
   • Принцип работы
   • Изнашивание мембраны
   • Проверка мембраны.
   • Замена мембраны в гидроаккумуляторе своими руками
4. Как поменять грушу в насосной станции. Насосные станции и их виды
5. Как поменять грушу на тонометре. Виды устройств
6. Видео замена груши в гидрофоре

Как поменять грушу на насосной станции. Основные типы неисправностей и способы их устранения

Неисправности насосной станции и их устранение не станут серьезной проблемой, если перед началом работ точно диагностировать систему. В большинстве случаев для этого не требуется специального оборудования. Определить тип поломки можно по внешним признакам и с помощью элементарных замеров, для которых используются установленные в системе приборы.

Вращение насоса без перекачивания воды

Если насос работает, на первый взгляд, исправно, а вода в кране в то же время отсутствует, способ исправления ситуации определяется причиной возникновении неполадки. Для ее обнаружения придется проверить некоторые параметры и условия работы.

Как поменять грушу на водяной станции. Замена мембраны в насосной станции

Частые и непродолжительные запуски насоса, не равномерный поток воды (сильный напор чередуется со слабым), свидетельствует о том, что требуется замена мембраны в насосной станции.

При этой неисправности из ниппеля вместо воздуха выходит вода. Так как поменять мембрану в насосной станции не сложно, то сделать это можно и самостоятельно, не привлекая специалистов.

порядок действий

перед тем, как заменить мембрану в насосной станции прибор отключается от электросети, затем сбрасывается давление, то есть открываются краны и ожидается, пока все стечет, а манометр покажет 0. потом перекрываются краны, которые идут в систему.
Далее замена мембраны на насосной станции выполняется в следующей последовательности:
1. Аппарат отсоединяется от системы при помощи газового ключа.
2. Под бак в том месте, где располагается фланец, подставляется ведро для сбора вытекающей жидкости.

3. На гидробаке выкручиваются болты фланца, но не все. Два крепежа расположенные по диагонали оставляются и немного ослабляются. Это делается, чтобы не залить все вокруг. Слив будет производиться потихоньку.
Когда поток прекратится, откручиваются последние крепежи, снимается фланец. Слегка освободив края, сливаются остатки.

4. В емкостях объемом 100 и более литров сверху имеется гайка держателя груши. Ее следует открутить.
5. Вынимается испорченная груша.

6. Чаще всего на стенках бака оседает грязь, поэтому он хорошо промывается и насухо вытирается.

7. Берется новая груша. Она по размеру должна совпадать со старой. Особое внимание необходимо обратить на диаметр горловины.
8. Вставляется резьбовой штуцер (при его наличии), при помощи которого верхняя часть заменяемой детали крепится к корпусу, и аккуратно закручивается.
9. Новая деталь устанавливается в гидробак.

10. При наличии штуцера установка выполняется таким образом, чтобы он попал в предназначенное для него отверстие.
Если стоит большая насосная станция замена мембраны будет затруднена тем, что дотянуться рукой до другого края емкости не получится. В этом случае можно воспользоваться различными подручными средствами, например, предварительно привязать к держателю веревку и протянуть ее через отверстие.
На резьбу накручивается гайка.

11. Горловина прижимается фланцем и фиксируется. Установка и закручивание болтов осуществляется по аналогичным правилам, что и для колес автомобиля.

12. Убирается крышка, закрывающая ниппель и насосом закачивается воздух. Делается это до получения нужного значения.
Его расчет производится следующим образом: максимальное давление, при котором система отключается, умножается на коэффициент 0,9. Когда все будет готово, ставится крышка.

На этом, собственно, замена мембраны насосной станции завершена. Аппарат подключается к трубам.
Запуск на сухую категорически запрещен, в противном случае через несколько минут прибор сломается. В него в обязательном порядке заливается вода. Для этого на насосе предусмотрено специальное отверстие.
Оно закрыто заглушкой. Она откручивается, внутрь наливается вода и назад ставится заглушка.
Оборудование включается в сеть и проверяется его работоспособность. Затем отключается от сети, сбрасывается давление, и манометром проверяются показатели в баке.
Далее регулируется нижнее и верхнее давление, то есть, при каких значениях будет происходить включение и при каких отключение.
Снимается крышка с блока регулировки и, закручивая или откручивая гайки, выставляются требуемые значения. Блок закрывается.
Вот и все, что нужно знать о том, как поменять мембрану на насосной станции.

Как поменять грушу в насосной станции в баке. Износилась мембрана для гидроаккумулятора: какую лучше выбрать и принцип работы: Советы +Видео и Фото

Насосные станции это одна из частей. Они используются повсеместно. Независимо от конструктива и источника воды в комплектацию входит.  Насос накачивает воду в подсистему, а гидроаккумулятор помогает сохранять необходимые показатели давления. Именно в гидроаккумуляторе находится такая важная деталь, как мембрана. Она участвует во всех процессах.

Насос с гидроаккумулятором без мембраны работает при более высокой нагрузкой. Он включен все то время, когда нужна вода. Это увеличивает и энергопотребление. Скачки показателей давления в таком случае не исключаются.

Принцип работы

 С помощью мембраны происходит разделение на две камеры — воздушную и водяную.

Их еще называют мокрой и сухой. Вода с помощью насоса попадает в мембрану. В пространстве между ее стенками и оболочкойсоздается область высокого давления. Благодаря этому и происходит создание необходимого показателя давления в системе водоснабжения.

У мембран продолговатая или вытянутая форма, зависит от емкости бака. Обычно изготавливается из каучука или специализированного резинного состава. В обоих случаях материал соответствует гигиеническим и санитарным требованиям, справляется с влиянием микроорганизмов. Особая резина выдерживает более высокое давление, и используется при более широком диапазоне температур.

Мембрана бывает плоской и балонной.

Независимо от материала и вида, мембрана выполняет одни и те же функции.

Эластичная емкость размещается в корпусе бака, тем самым образует два независящих друг от друга пространства.

В балонной мембране внутри находится вода, а в пространстве между ее стенками и стенкаминагнетается воздух.

Плоская закрепляется на стенках емкости, также образуя два отдела. Насосы обеспечивают поступление воды. Это происходит до достижения максимальных значений давления внутри конструкций. Эти значения выставляются наладчиками на реле. Когда отметка достигнута,перестает работать. При этом давление на саму емкость с водой сохраняется, благодаря конструктиву. Поэтому нет изменения напора воды в процессе использованию. Когда давление достигает минимальной отметки, насос вновь включается.

Изнашивание мембраны

Мембрана в гидроаккумуляторе является расходной деталью. Она со временем изнашивается и требует замены. Износ связан с неровным, с постоянными процессами сжатия и растяжения, трении о другие детали. Регулярные и резкие скачки температуры, превышения значений давления в системе тоже не продлевают срок службы.

Компании-производители в среднем заявляют о 5 годах эксплуатации, но влияние негативных аспектов сложно избежать.

Например, расход воды утром и, особенно, вечером в будние дни вырастает. Поэтому замена мембраны в гидроаккумуляторе требуется чаще.

 Когда необходимо купить мембрану в гидроакуумулятор, лучше выбирать такого же производителя, как и у самого гидроаккумулятора. Тогда совпадут необходимые размеры и характеристики.

Проверка мембраны.

Перед тем как купить мембрану гидроаккумулятора в спб надо убедиться, что причина поломки заключается именно в этом элементе.

Если по манометру видно, что давление или растет, или падает, а при этом вода подается то тонкой струйкой, то с нормальным напором — это яркий признак нарушения целостности мембраны. Чтобы окончательно в этом убедиться, надо выключить насос и перекрыть подачу воды в бак.

Потом остатки жидкости из бака стравливают. При этом, обращают внимание на то, как она выходит. Если вместе с воздухом – необходима замена мембраны в гидроаккумуляторе.

Замена мембраны в гидроаккумуляторе своими руками

Ремонт мембраны гидроаккумулятора можно произвести самостоятельно. Происходит это поэтапно.

1. Гидроаккумулятор демонтируется от остальной системы. На этом этапе лучше расположиться там, где будет комфортно производить дальнейшие манипуляции и не страшно будет залить водой окружающее пространство.

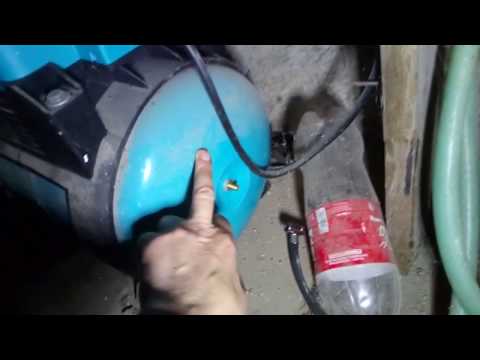

2. Убрать давление воздуха. Для этого есть специальный ниппель. Он бывает горизонтальный и вертикальный, чаще всего располагается на верхней части бака.
Откручивается шланг и крышка. Скорее всего, на этом этапе из гидроаккумулятора польются остатки жидкости. Можно заранее приготовить таз. Воду надо слить полностью.
3. После этого снимается крышка с манометром.
4. Внизу корпуса находится специальное технологическое отверстие. Через него достается мембрана.
5. Бак осматривается на нарушение целостности, грязь и ржавчину. Правильно, если нет осадка и трещин. Потом промывается и осушивается.
6. Мембрана для гидроаккумулятора 50 литров монтируется в бак. Если емкость рассчитана на другой объем, мембрана должна быть подобрана соответственно.
7. Конструкция собирается в обратном порядке.
8. Через специальный золотник закачивается воздух. Здесь можно применить.

Для облегчения замены мембраны в гидроаккумуляторе можно посмотреть

 Стоит обратить внимание, что сменная мембрана гидроаккумулятора должна быть рассчитана на такой же объем, как и сам гидроаккумулятор. Если стоит отметка 24 литра, значит покупать надо на 24 литра.

Как поменять грушу в насосной станции. Насосные станции и их виды

1. Насосная станция водоснабжения

Первый прибор, чаще всего, является небольшим агрегатом, в котором предусмотрены: низкий уровень шума, возможность перекачки сравнительно небольшого количества жидкости и питание от электросети. Использование подобных насосных станций требуется, чтобы подкачивать воду из колодца, неглубокой скважины или чтобы повысить давление в системе дачного водопровода. Такая насосная станция называется насосной станцией водоснабжения.

2. Насосные станции для перекачки грунтовых вод

Совсем другое дело – это насосная станция для выкачки пруда, осушки участка или откачки дренажной жидкости. Такие насосные станции называют насосными станциями для перекачки грунтовых вод. Если в насосных станциях под водоснабжение приоритетными являются задачи минимизации шума и выкачивания необходимого для личного пользования количества жидкости, то насосные станции под откачку грунтовых вод должны перекачивать как можно больше жидкости за минимальный временной отрезок и не забиваться песком или другим абразивов.

3. Насосные станции для выкачки сливных ям

Насосные станции для перекачки фекальных стоков (сливных ям), отличаются материалом корпуса насоса и крыльчатки. В большинстве случаев, в комплекте канализационных насосных станций предусматриваются мощные ножи, для перемалывания всевозможных органических включений. Еще одним подвидом канализационных насосных станций, являются насосные станции под откачку дренажа, в комплекте которых имеется дизельный или бензиновый двигатель, их еще называют мотопомпами.

Мотопомпа является полностью автономной насосной станцией, которой можно пользоваться в условиях леса, поля, в тайги и т.д. Подобными насосными станциями часто используются бригады ремонтников и МЧС.

А если забыть о экстремальных условиях, то насосные станции являются верными и надежными помощниками в домашних условиях, на даче, или в коттедже, которые позаботятся о том, чтобы у вас всегда была вода!

Как поменять грушу на тонометре. Виды устройств

• Виды устройств
• Как починить тонометр правильно: особенности и рекомендации?
  • Как произвести ремонт механического тонометра своими руками?
  • Особенности ремонта электронной техники
• Ремонт дырявой манжеты
• Как правильно разобрать тонометр AND?

Рассматриваемые устройства подразделяются на три вида. Каждый обладает определенными модификациями, а также отличается от других принципом работы. Все виды имеют положительные и отрицательные стороны. Механический предлагает высокую точность и низкую стоимость. Но требуется навык, чтобы научиться пользоваться им самостоятельно. С полуавтоматическим работать намного проще, и ломается он реже. Электронный тонометр имеет большую стоимость и более высокую погрешность. Замерить давление им способен даже ребенок. Достаточно надеть манжет и нажать на кнопку, через некоторое время на табло высветится результат.

Механическое устройство

Как правило, ремонт устройств заключается в смене составляющего узла. Для чего требуется купить новый механизм и заменить им сломанный. К примеру, невозможно накачать манжету воздухом. Это означает, что поломался обратный клапан откачки в груше. Менять только клапан бессмысленно, нужно заменить весь узел, вместе с трубками.

Электронные автоматы и полуавтоматы по цене выше механического устройства в несколько раз. У данных видов прибора отмечаются не слишком частые неисправности. Зачастую происходят:

Полуавтоматическое устройство

Серьезные поломки лучше устранять в сервисном центре, ведь на ремонт выдается гарантийный талон, и до истечения его действия заниматься ремонтом самостоятельно запрещается. Самому можно поменять грушу, манжету, батарейки, на них действие гарантийного талона не распространяется.

Видео замена груши в гидрофоре
