Измерение шага резьбы с помощью штангенциркуля и линейки
21.01.2022Зачастую определение шага резьбы необходимо только один раз. И редко в этой ситуации рядом окажется резьбомер. А его покупка для одного измерения финансово не оправдана. Важно знать, как измеряется резьбы при помощи штангенциркуля или линейки. Вычислить необходимый параметр без труда можно этими измерительными примерами.
Детали, имеющие наружную нарезку
Легче всего измерить любую резьбу деталей, у который нарезка снаружи. Для определения метрической резьбы сначала прикладывается линейка к резьбе, а ее деления с миллиметрами совмещаются с наивысшими точками гребней нарезки. При их совпадении шаг равен 1 мм. Если совпадений нет, то предстоит измерять иначе.

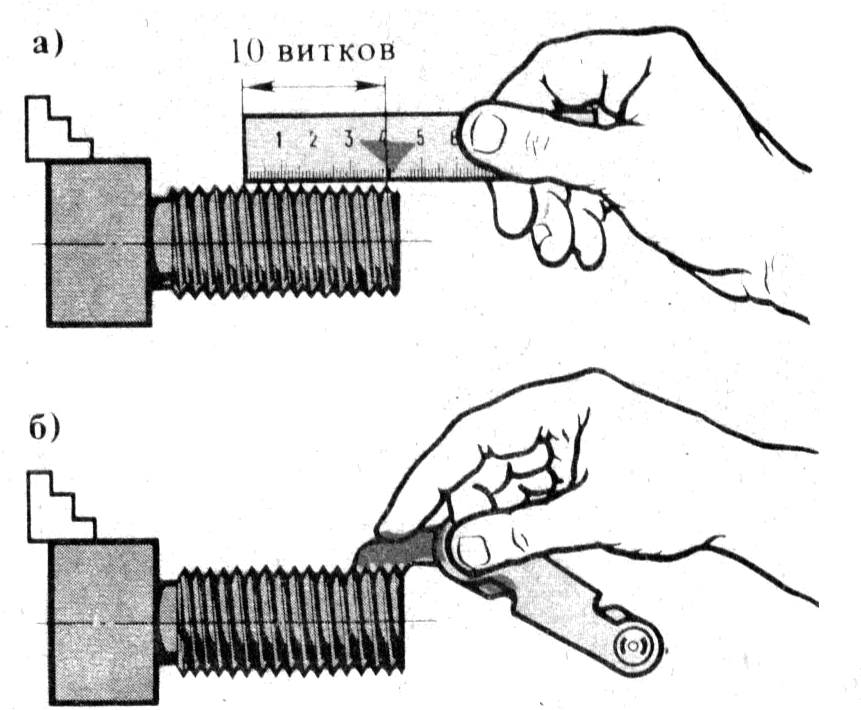

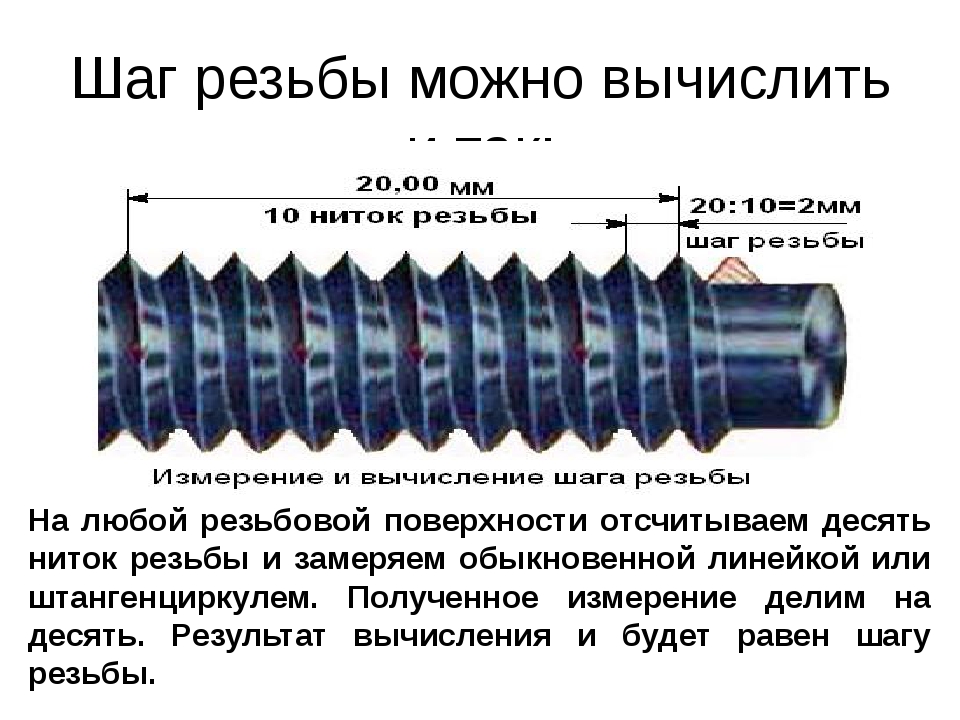

Чтобы точно определить шаг, следует посчитать витки на определенном участке детали. Выбирается 1 или 2 см. Чем больше расстояние, тем точнее будут результаты замера. Нужная длина измеряется с помощью линейки или штангенциркуля.
Далее нужно посчитать количество витков. Потом всю длину измеренного участка делят на число витков. Из этого числа вычитается один виток. Полученное значение и есть искомый шаг резьбы.
Чтобы разобраться с дюймовой нарезкой сначала измеряется длина стержня, которая будет равна 1 дюйму или 2,54 см. Наиболее точный замер определит измерительный инструмент, имеющий дюймовую шкалу. Шаг резьбы равен количеству витков. Если участок короче дюйма, то количество витков определяется на полдюймовом отрезке – 1,27 см. А полученное значение умножается на два.
Детали, имеющие внутреннюю нарезку
Резьба гайки или иной детали, имеющей внутреннюю нарезку, определяется двумя способами без помощи резьбомера. В первом случае следует максимально точно подобрать ответный болт, а после измерить шаг одним из указанных в первом пункте способом. Если нельзя подобрать нужный болт, то решить проблему поможет полоска бумаги.
Ее прижимают к резьбе так, что на ней отпечатывается профиль резьбы.
Определение шага резьбы по диаметру

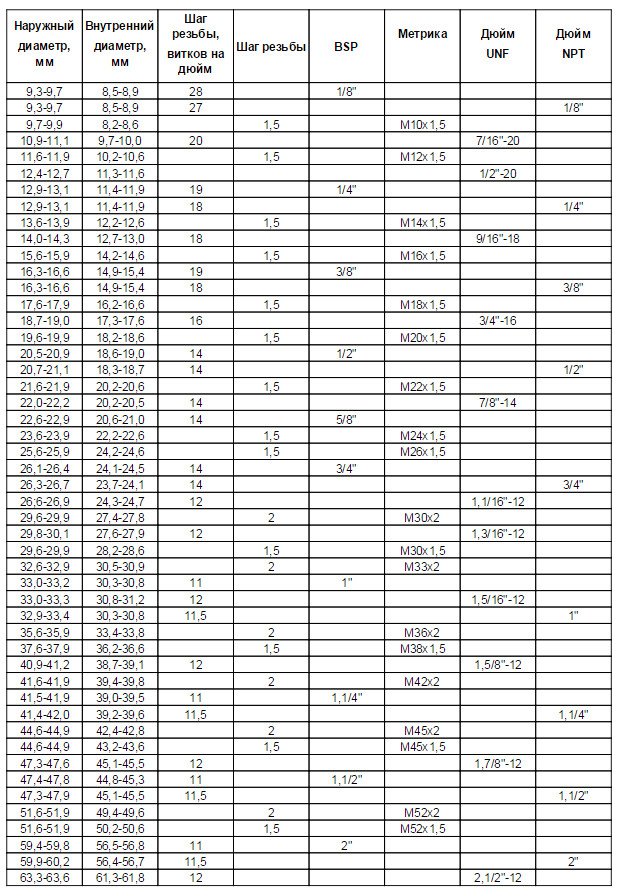

Существуют таблицы, помогающие в измерении шага резьбы. Сначала измеряются диаметры детали. Тут поможет штангенциркуль, который с максимальной точностью определит диаметр. Измерять нужно с точностью до десятых долей миллиметра. Используя полученной значение, с легкостью в таблице ищется нужный шаг резьбы, который будет соответствовать известному диаметру.
Таблица, которая подходит для резьбы наружного диаметра от 9,3 мм до 63,4 мм:
|
Наружный диаметр, мм |
Внутренний диаметр, мм |
Шаг резьбы, витков на дюйм |
Шаг резьбы |
BSP | Метрика |
Дюйм UNF |
Дюйм NPT |
| 9,3-9,7 | 8,5-8,9 | 28 | 1/8” | ||||
| 9,3-9,7 | 8,5-8,9 | 27 | 1/8” | ||||
| 9,7-9,9 | 8,2-8,6 | 1,5 | М10х1,5 | ||||
| 10,9-11,1 | 9,7-10,0 | 20 | 7/16”-20 | ||||
| 11,6-11,9 | 10,2-10,6 | 1,5 | М12х1,5 | ||||
| 12,4-12,7 | 11,3-11,6 | 1/2”-20 | |||||
| 12,9-13,1 | 11,4-11,9 | 19 | 1/4” | ||||
| 12,9-13,1 | 11,4-11,9 | 18 | 1/4” | ||||
| 13,6-13,9 | 12,2-12,6 | 1,5 | М14х1,5 | ||||
| 14,0-14,3 | 12,7-13,0 | 18 | 9/16”-18 | ||||
| 15,6-15,9 | 14,2-14,6 | 1,5 | М16х1,5 | ||||
| 16,3-16,6 | 14,9-15,4 | 19 | 3/8” | ||||
| 16,3-16,6 | 14,9-15,4 | 18 | 3/8” | ||||
| 17,6-17,9 | 16,2-16,6 | 1,5 | М18х1,5 | ||||
| 18,7-19,0 | 17,3-17,6 | 16 | 3/4”-16 | ||||
| 19,6-19,9 | 18,2-18,6 | 1,5 | М20х1,5 | ||||
| 20,5-20,9 | 18,6-19,0 | 14 | 1/2” | ||||
| 20,7-21,1 | 18,3-18,7 | 14 | 1/2” | ||||
| 21,6-21,9 | 20,2-20,6 | 1,5 | М22х1,5 | ||||
| 22,0-22,2 | 20,2-20,5 | 14 | 7/8”-14 | ||||
| 22,6-22,9 | 20,6-21,0 | 14 | 5/8” | ||||
| 23,6-23,9 | 22,2-22,6 | 1,5 | М24х1,5 | ||||
| 25,6-25,9 | 24,2-24,6 | 1,5 | М26х1,5 | ||||
| 26,1-26,4 | 24,1-24,5 | 14 | 3/4” | ||||
| 26,3-26,7 | 23,7-24,1 | 14 | 3/4” | ||||
| 26,6-26,9 | 24,3-24,7 | 12 | 1,1/16”-12 | ||||
| 29,6-29,9 | 2 | М30х2 | |||||
| 29,8-30,1 | 27,6-27,9 | 12 | 1,3/16”-12 | ||||
| 29,6-29,9 | 28,2-28,6 | 1,5 | М30х1,5 | ||||
| 32,6-32,9 | 30,5-30,9 | 2 | М33х2 | ||||
| 33,0-33,2 | 30,3-30,8 | 11 | 1” | ||||
| 33,0-33,3 | 30,8-31,2 | 12 | 1,5/16”-12 | ||||
| 32,9-33,4 | 3-,3-30,8 | 11,5 | 1” | ||||
| 35,6-35,9 | 33,4-33,8 | 2 | М36х2 | ||||
| 37,6-37,9 | 36,2-36,6 | 1,5 | М38х1,5 | ||||
| 40,9-41,2 | 38,7-39,1 | 12 | 1,5/8”-12 | ||||
| 41,6-41,9 | 39,4-39,8 | 2 | М42х2 | ||||
| 41,5-41,9 | 39,0-39,5 | 11 | 1,1/4” | ||||
| 41,4-42,0 | 39,2-39,6 | 11,5 | 1,1/4” | ||||
| 44,6-44,9 | 42,4-42,8 | 2 | М45х2 | ||||
| 44,6-44,9 | 43,2-43,6 | 1,5 | М45х1,5 | ||||
| 47,3-47,6 | 45,1-45,5 | 12 | 1,7/8”-12 | ||||
| 47,4-47,8 | 44,8-45,3 | 11 | 1,1/2” | ||||
| 47,3-47,9 | 45,1-45,5 | 11,5 | 1,1/2” | ||||
| 51,6-51,9 | 49,4-49,6 | 2 | М52х2 | ||||
| 51,6-51,9 | 50,2-50,6 | 1,5 | М52х1,5 | ||||
| 59,4-59,8 | 56,5-56,8 | 11 | 2” | ||||
| 59,9-60,2 | 56,4-56,8 | 11,5 | 2” | ||||
| 63,3-63,6 | 61,3-61,8 | 12 | 2,1/2”-12 |
Определение размера и шага резьбы
Для определения неизвестной резьбы необходимы две характеристики: шаг и внешний диаметр резьбы болта или внутренний диаметр резьбы гайки.

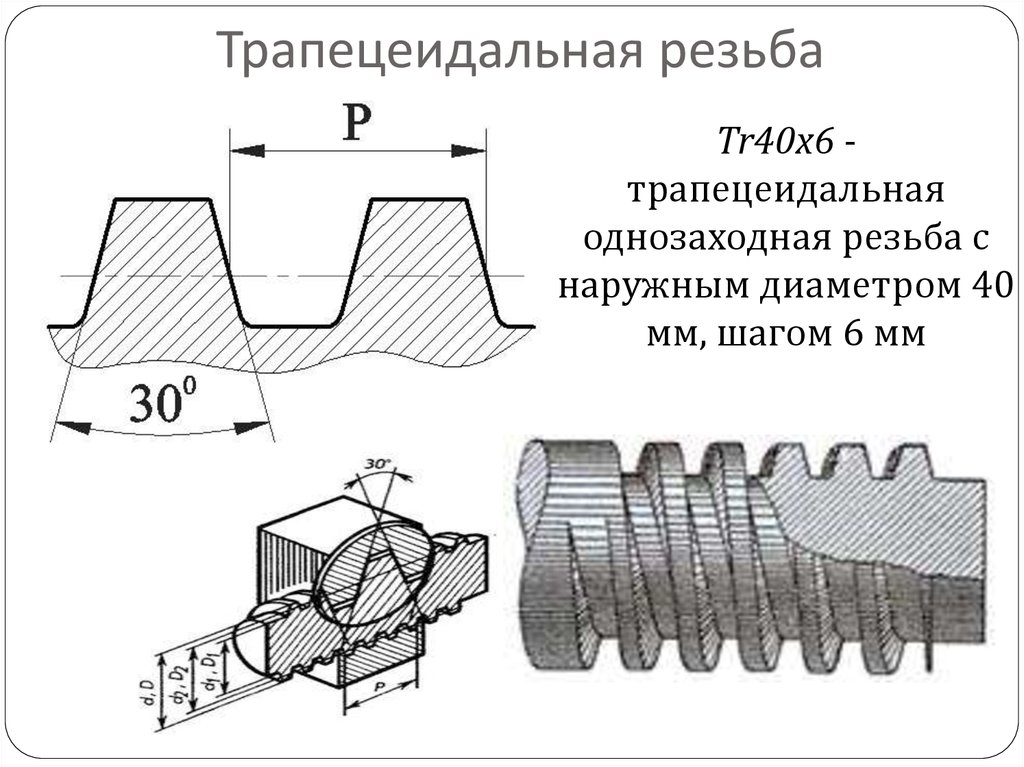

Шаг резьбы — это расстояние между двумя одноименными (т. е. правыми или левыми) точками двух соседних витков, измеренное параллельно оси резьбы. Для дюймовой резьбы размер определяется количеством витков на дюйм. При обозначении параметров болта шаг резьбы не указывается.
Сначала измерьте диаметр резьбы штангенциркулем. Используя приведенную ниже таблицу преобразования, вы можете определить размер в дюймах как размер в метрической системе и преобразовать его. По определению один дюйм равен 25,4 мм. Таким образом, диаметр говорит вам, является ли резьба метрической или дюймовой.
Затем используется шаблон. Пожалуйста, проверяйте отдельные шаблоны резьбы, пока один из шаблонов не будет точно подогнан к резьбе. Затем считайте желаемый шаг, напечатанный на шаблоне резьбы.
Теперь используйте прилагаемый штангенциркуль, который содержит всю информацию об отдельных типах резьбы. Если нет информации для получения достаточно надежного результата, рекомендуем сначала повторить серию измерений, так как может быть погрешность измерения.
Для определения резьбы нужен диаметр и шаг. Определяем диаметр с помощью штангенциркуля. Шаг определяем с помощью шаблона.
Для определения резьбы нужно:
- Заготовка
- Штангенциркуль (аналоговый или цифровой)
- Один шаблон резьбы (метрическая и дюймовая)
- Техническая таблица
Пример №1
1. Шаг: Определяем диаметр резьбы
Диаметр можно определить с помощью цифрового или аналогового штангенциркуля. В нашем практическом примере мы используем цифровой штангенциркуль. Расположите штангенциркуль, как показано на рисунке. Используйте не кончики штангенциркуля, а более широкую часть наконечников штангенциркуля. Цифровой штангенциркуль показывает диаметр на дисплее.
Исходя из нашего опыта, мы измерили диаметр в двух точках. В верхней, а также в нижней части.
Почему в двух местах?
Диаметр должен быть одинаковым на всей резьбе.
Если это не так, это коническая резьба. Коническая резьба в основном используется для трубной резьбы.
В нашем примере это именно так. Записываем оба значения. 12,75 мм и 13,34 мм. Подробнее об этом позже.
2. Шаг: Определяем шаг резьбы
Шаг определяем с помощью шаблона. Имеются шаблоны для метрической и дюймовой резьбы. В нашем примере мы используем комбинированный шаблон. Поскольку трубная резьба всегда дюймовая, мы пробуем только ее, пока не получим правильный шаблон.
В данном случае шаблон резьбы 19 G (19 ниток на дюйм)3. Шаг: Найдите значения в таблице сравнения резьб.
После того, как мы собрали все значения, нам нужно только найти их.
Диаметр был: 12,75 мм и 13,34 мм.
Градиент был: 19 G
В этом случае определение резьбы показало BSPT (британский стандартный конус трубы).
- Номинальный диаметр BSPT (R) ¼”.
- 19 ниток/дюйм
- Диаметр резьбы 13,157 мм
- Номинальный диаметр трубы 8 мм
- Диаметр основного отверстия 11,445 мм
Пример №2
Шаг 1: Определите диаметр резьбы
Как описано в первой части примера №1, измерьте диаметр штангенциркулем. Поместите штангенциркуль на резьбу, как показано на рисунке ниже. Проведите измерение один раз на верхней части и один раз на нижней части заготовки.
Измерьте диаметр резьбы штангенциркулемЕсли диаметр одинаков в обеих точках, это параллельная резьба. Если есть большие отклонения, это конусная резьба.
В этом случае у нас есть диаметр резьбы между 11,5 мм и 11,6 мм . Тем не менее, это минимальное отклонение представляет собой параллельную, а не коническую резьбу. Эти небольшие отклонения могут быть вызваны износом или загрязнением. Поэтому мы можем исключить коническую резьбу.
Шаг 2: Определите шаг резьбы
Для определения шага используйте комбинированный шаблон, т. е. шаблон резьбы с метрической и дюймовой резьбой. В данном примере именно это было решающим критерием для правильного определения резьбы.
Шаг 2: Определите шагОтступление:
При опробовании трафаретов был установлен дюймовый трафарет (угол наклона: 55 градусов) с 20 нитками.
Но отношение к диаметру не было указано ни в одной технической таблице. Это вызвало у нас подозрения и заставило повторить серию измерений. И действительно, была ошибка измерения.
Правильным шаблоном, который подходит гораздо точнее, является метрический 1,25 мм (угол по бокам: 60 градусов).
Шаг 3: Найдите значения в таблице резьб
На третьем и последнем шаге мы снова собираем все значения и определяем нашу резьбу.
Доступны следующие измеренные значения:
- Диаметр: 11,5 мм – 11,6 мм
- Шаг: 1,25 мм
В первом примере этой серии статей мы ссылались на сравнительную таблицу резьб.
В этом случае нам не нужно обращаться к этой таблице, так как это не дюймовая резьба. Вместо этого мы рассмотрим таблицу технических резьб.
Результат определения резбы:
- M12 x 1.25
Это метрическая мелкая резьба ISO с номинальным диаметром 12 и шагом 1,25 мм.
Результат может сначала сбить с толку, но существуют классы допусков с минимальными и максимальными размерами. Эти размеры приведены в некоторых таблицах с точностью до третьего знака после запятой и зависят от классов точности.
Затем мы проверяем наши измеренные значения, навинчивая набор ручных метчиков и плашек MF 12 x 1,25 на заготовку. Кстати: наборы ручных метчиков для метрической мелкой резьбы состоят только из конического метчика и чистового метчика.
Дополнительная информация о тонкой резьбе ISO
Мелкая резьба ISO представляет собой метрическую резьбу с меньшим шагом, чем стандартная резьба ISO.
Диаметр шага метрической тонкой резьбы составляет 60 градусов . То же, что и стандартная резьба. Наиболее распространенная аббревиатура — М или ФF . В большинстве случаев тонкую резьбу можно распознать только по ее шагу.
Из-за меньшего шага мелкая резьба имеет более высокую нагрузочную способность. Метрическая мелкая резьба используется, прежде всего, в автомобильной промышленности, где к несущей способности резьбы предъявляются высокие требования. Кроме того, тонкая нить также стала стандартом для резьбы для электронных устройств.
Пошаговая инструкция по определению резьбы:
| Ø | Дюйм Десятичный | BSW | UNC | UNF | UNEF | BSF | сердечник-Ø | конус-Ø | резьба-Ø |
| резьба про 1″ | резьба про 1″ | резьба про 1″ | резьба про 1″ | резьба про 1″ | |||||
| номер 0 | 0,0598 | 80 | 1,2 | 1,49 | 1,52 | ||||
| номер 1 | 0,0728 | 64 | 72 | 1,5 | 1,79 | 1,85 | |||
| номер 2 | 0,0858 | 56 | 64 | 1,8 | 2,1 | 2,18 | |||
| номер 3 | 0,0992 | 48 | 56 | 2,1 | 2,41 | 2,52 | |||
| номер 4 | 0,1122 | 40 | 48 | 2,4 | 2,77 | 2,85 | |||
| номер 5 | 0,1248 | 40 | 44 | 2,6 | 3,09 | 3,17 | |||
| номер 6 | 0,1378 | 32 | 40 | 2,9 | 3,41 | 3,5 | |||
| номер 8 | 0,1638 | 32 | 36 | 3,5 | 4,02 | 4,16 | |||
| номер 10 | 0,1902 | 24 | 32 | 4 | 4,71 | 4,83 | |||
| номер 12 | 0,2161 | 24 | 28 | 32 | 4,6 | 5,37 | 5,49 | ||
| 1/16″ | 0,0625 | 60 | 1,2 | 1,55 | 1587 | ||||
| 3/32″ | 0,0937 | 48 | 1,9 | 2,3 | 2381 | ||||
| 1/8″ | 0,125 | 40 | 2,6 | 3,09 | 3175 | ||||
| 5/32″ | 0,1563 | 32 | 3,2 | 3,88 | 3969 | ||||
| 3/16″ | 0,1875 | 24 | 32 | 3,8 | 4,61 | 4762 | |||
| 7/32″ | 0,2187 | 24 | 28 | 4,6 | 5,43 | 5556 | |||
| 1/4″ | 0,25 | 20 | 20 | 28 | 32 | 26 | 5,1 | 6,17 | 6,35 |
| 5/16″ | 0,3125 | 18 | 18 | 24 | 32 | 22 | 6,5 | 7,76 | 7938 |
| 3/8″ | 0,375 | 16 | 16 | 24 | 32 | 20 | 7,9 | 9,3 | 9 525 |
| 7/16″ | 0,4375 | 14 | 14 | 20 | 28 | 18 | 9,3 | 10,9 | 11 113 |
| 1/2″ | 0,5 | 12 | 13 | 20 | 28 | 16 | 10,5 | 12,44 | 12,7 |
| 9/16″ | 0,5625 | 12 | 18 | 24 | 16 | 12,3 | 13,9 | 14 288 | |
| 5/8″ | 0,625 | 11 | 11 | 18 | 24 | 14 | 13,5 | 14,82 | 15 876 |
| 11/16″ | 0,6875 | 24 | 14 | 16,5 | 17,05 | 17 463 | |||
| 3/4″ | 0,75 | 10 | 10 | 16 | 20 | 12 | 16,5 | 18,76 | 19 051 |
| 13/16″ | 0,8125 | 20 | 12 | 19,5 | 20,33 | 20 638 | |||
| 7/8″ | 0,875 | 9 | 9 | 14 | 20 | 11 | 19,5 | 21,9 | 22 226 |
| 15/16″ | 0,9375 | 20 | 11 | 22,5 | 23,49 | 23 813 | |||
| 1″ | 1 | 8 | 8 | 12 | 20 | 10 | 22 | 25,08 | 25,4 |
| 1 1/16″ | 1,0625 | 18 | 25,5 | 26,63 | 26 988 | ||||
| 1 1/8″ | 1125 | 7 | 7 | 12 | 18 | 9 | 25 | 28,11 | 28 576 |
| 1 3/16″ | 1,1875 | 18 | 28,7 | 29,75 | 30 163 | ||||
| 1 1/4″ | 1,25 | 7 | 7 | 12 | 18 | 9 | 28 | 31,35 | 31 751 |
| 1 5/16″ | 1,3125 | 18 | 32 | 32,9 | 33 338 | ||||
| 1 3/8″ | 1375 | 6 | 6 | 12 | 18 | 8 | 30,5 | 34,49 | 34 926 |
| 1 7/16″ | 1,4375 | 18 | 35 | 36,2 | 36 512 | ||||
| 1 1/2″ | 1,5 | 6 | 6 | 12 | 18 | 8 | 33,5 | 37,67 | 38 101 |
| 1 5/8″ | 1625 | 5 | 5 | 18 | 8 | 35,5 | 41 | 41 277 | |
| 1 3/4″ | 1,75 | 5 | 5 | 18 | 7 | 39 | 44 | 44 452 | |
| 1 7/8″ | 1875 | 4,5 | 4,5 | 18 | 41,5 | 47,22 | 47 627 | ||
| 2 „ | 2 | 4,5 | 4,5 | 18 | 7 | 44,5 | 50,3 | 50,8 | |
| 2 1/4″ | 2,25 | 4 | 4,5 | 50,8 | 56,75 | 57 152 | |||
| 2 1/2″ | 2,5 | 4 | 4 | 57,15 | 63,05 | 63 502 | |||
| 2 3/4″ | 2,75 | 3,5 | 4 | 62 | 69,25 | 69 853 | |||
| 3″ | 3 | 3,5 | 4 | 68,95 | 75,75 | 76 203 |
Как измерить размер и шаг резьбы
Рис.
1. Шагомер упрощает измерение шага резьбы.
Измерение размера резьбы, в частности, большого диаметра и шага резьбы, необходимо для идентификации неизвестной резьбы. Процесс прост с использованием штангенциркуля и измерителя шага. В этой статье описывается использование этих и других инструментов, методология и способы использования собранных данных.
Содержание
- Инструменты для измерения размера и шага резьбы
- Таблицы стандартов резьбы
- Часто задаваемые вопросы
краны
резьбовые плашки
воротки и плашки
наборы метчиков и матриц
Инструменты для измерения размера и шага резьбы
Три инструмента для измерения основного диаметра и шага резьбы: штангенциркуль, измеритель шага и линейка.
Штангенциркуль

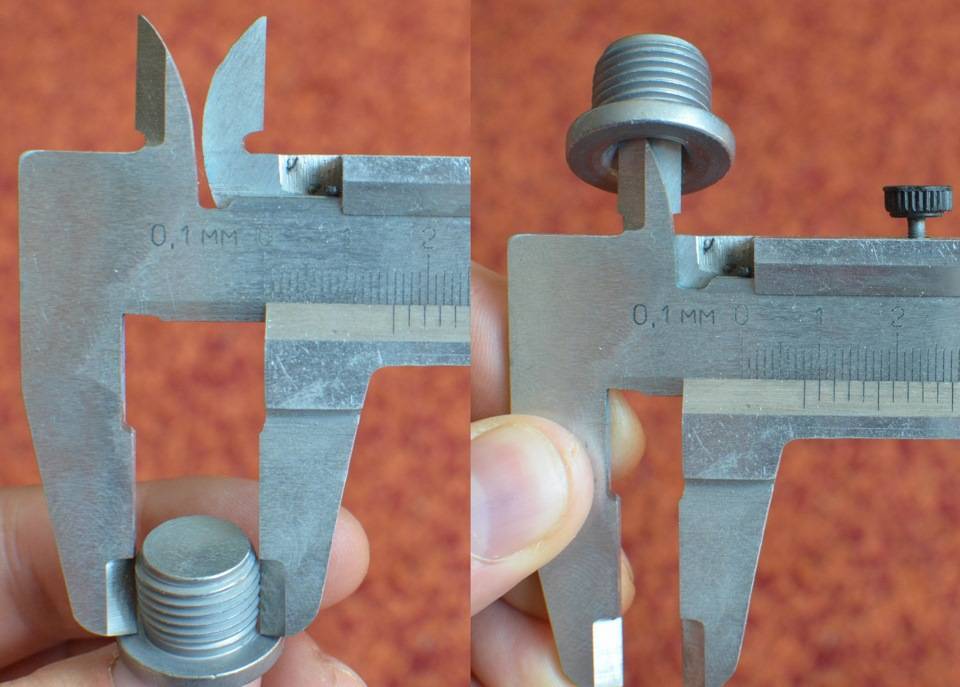

Штангенциркуль (рис. 2) является наиболее удобным инструментом для измерения наружного или внутреннего диаметра резьбового соединения.
Верхние губки в верхней части головки штангенциркуля (рис. 2, обозначенные буквой А) могут измерять диаметры внутренней резьбы, а нижние губки (рис. 2, обозначенные буквой В) могут измерять диаметры наружной резьбы. Основная шкала (рис. 2, обозначенная буквой C) показывает целочисленное значение измерения. Эта шкала может быть в сантиметрах или дюймах. Шкала нониуса показывает десятичное значение измерения. В метрической шкале шкала нониуса соответствует 1 миллиметру. Шкала Вернье имеет 25 делений по 0,025 дюйма по британской шкале.
Рисунок 2: Крупный план штангенциркуля с компонентами: верхние кулачки (A), нижние кулачки (B), основная шкала (C), нониусная шкала (D), стопорный винт (E) и винт с накатанной головкой (Ф).
Измерение резьбы штангенциркулем
При измерении наружного диаметра резьбового соединения важно сначала узнать, является ли резьба конической. Если визуальный осмотр не может определить это, используйте штангенциркуль для измерения первой, четвертой и последней резьбы крепежной детали.
Если диаметр крепежного элемента изменяется, резьба сужается. Если диаметр остается постоянным, резьба прямая или параллельная. Если резьба коническая, измерьте наружный диаметр 4-й или 5-й резьбы, чтобы получить истинный наружный диаметр резьбы. Если резьба прямая, измерьте любую резьбу, чтобы найти ее больший диаметр.
При измерении большого диаметра наружной резьбы поместите губки штангенциркуля на вершину резьбы. При измерении большого диаметра внутренней резьбы поместите губки на канавку резьбы. Чтобы измерить длину болта, измерьте нижнюю часть головки до конца резьбы. В следующих инструкциях описывается использование штангенциркуля для измерения резьбового соединения.
- Поместите застежку с наружной резьбой между нижними браншами или поместите верхние кулачки внутрь застежки с внутренней резьбой.
- С помощью винта с накатанной головкой (рис. 2, помечен F), чтобы губки соприкоснулись с резьбой.
- При контакте поверните стопорный винт (рис.
2, обозначенный E). Стопорный винт предотвращает регулировку штангенциркуля во время считывания измерения. - Посмотрите на 0 по шкале нониуса. Число на основной шкале, которому соответствует 0, определяет целое число и первый десятичный знак измерения.
- Вполне вероятно, что 0 не будет полностью соответствовать числу на основной шкале, а будет находиться между двумя числами.
- Посмотрите на деления шкалы нониуса. Линия деления, которая ближе всего совпадает с линией на основной шкале, определяет второй десятичный знак измерения.
2, обозначенный E). Стопорный винт предотвращает регулировку штангенциркуля во время считывания измерения.Штангенциркуль на рис. 2 раскрывается до размера 6,31 см. 0 соответствует 6,3, а линия, отмеченная 1 на шкале нониуса, ближе всего совпадает с линией на основной шкале.
Измерение резьбы линейкой
Линейкой можно измерить наружный диаметр и шаг резьбового соединения. Однако это не так точно, как с помощью штангенциркуля. Линейка должна иметь высокое разрешение и показывать измерения с точностью до долей миллиметра.
Чтобы измерить шаг резьбы в США или Канаде, измерьте число витков на дюйм (TPI). Чтобы измерить шаг метрической резьбы, измерьте расстояние между двумя последовательными гребнями.

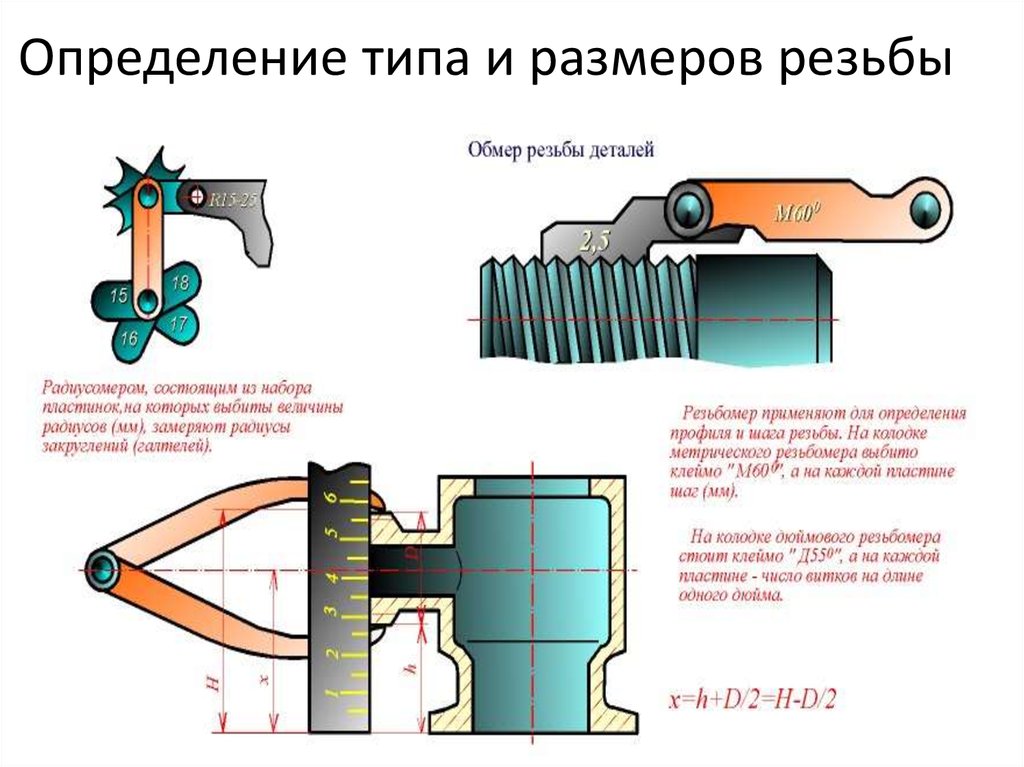

Измерение шага с помощью шагомера
Рис. 3. Шагомер
На рис. 3 показан шагомер для измерения резьбы. Шагомер может быть метрическим или имперским. Шагомер имеет несколько листов с выбитым на нем номером. Цифра указывает шаг. При идентификации неизвестной резьбы важно иметь имперский и метрический калибр. Между метрической и имперской резьбой есть сходство, которое может привести к ложному срабатыванию. Например, может показаться, что калибр с метрическим шагом соответствует некоторым дюймовым резьбам. Имперский калибр будет иметь более точное соответствие и обеспечит правильный шаг.
Таблицы стандартов резьбы
После измерения основного диаметра и шага резьбы сравните результаты с таблицами стандартов резьбы, чтобы определить стандарт резьбы. В таблицах стандартов резьбы есть данные по большому диаметру наружной резьбы, меньшему диаметру внутренней резьбы, шагу и размеру резьбы.
Начните с просмотра наших стандартных таблиц:
- Унифицированный стандарт резьбы
- Таблицы метрических стандартных резьб ISO
- Национальная трубная резьба
- Труба британского стандарта
Часто задаваемые вопросы
Как измерить размер и шаг резьбы
Используйте высокоточную линейку или штангенциркуль для измерения основного диаметра и шага резьбы. Для метрического шага найдите расстояние между двумя гребнями. Для имперского шага найдите количество витков на дюйм.
Как измерить шаг резьбы без калибра
Используйте штангенциркуль или линейку, чтобы определить количество витков на дюйм для дюймовой резьбы и расстояние между вершинами резьбы для метрической резьбы.
краны
резьбовые плашки
воротки и плашки
наборы метчиков и матриц
Как измерить размер резьбы? A Precision Guide
Болтовые соединения чрезвычайно распространены в каждой отрасли, и на то есть веские причины; они предлагают быстрый и простой способ соединения нескольких деталей, включая соединение деталей, вырезанных лазером.
Однако болтовое соединение полезно только в том случае, если обе детали имеют одинаковую резьбу. Даже если крепеж имеет одинаковый диаметр, существует несколько типов и размеров резьбы, которые могут сделать их несовместимыми. В этой статье объясняются основы резьбы; как измерить размер резьбы, различные стили и некоторые полезные инструменты, облегчающие их идентификацию.
Что такое резьба?
Резьба — это элемент гаек, болтов, винтов и деталей, которые переплетаются, удерживая вместе две или более детали. Нити имеют спиралевидную форму, как пружина, и именно точная форма этой спирали позволяет двум частям соединяться повторяющимся образом. Резьба имеет гребень и впадину, а гребень одной резьбовой части входит в впадину соответствующей детали, чтобы предотвратить разделение частей без прокручивания застежки.
Резьба имеет три критических размера: диаметр, шаг резьбы и длину резьбы. Существует несколько стандартов, определяющих резьбу, некоторые стандарты более распространены в некоторых странах, а другие относятся к конкретной отрасли или типу использования.
Имперская и метрическая резьба: определение и различия
Имперская и метрическая резьба — это две разные единицы измерения, которые выполняют одну и ту же функцию. Один дюйм равен 25,4 миллиметра и примерно равен ширине большого пальца взрослого человека. Имперская система чаще всего используется в США, тогда как метрическая система является наиболее распространенной во всем мире. Обе системы известны под несколькими именами, которые перечислены в таблице ниже. Крепежи могут быть как дюймовыми, так и метрическими, и способ их обозначения немного отличается в зависимости от системы.
| ImperialEnglishSAE (стандартный американский английский) | MetricSI (Международная система единиц) |
Помимо единиц, используемых для измерения размеров, шаг резьбы измеряется по-разному между имперскими и метрическими системами. Резьба на дюйм (TPI) и шаг обратны друг другу, но выполняют одну и ту же функцию, которая измеряет расстояние между нитями/насколько они плотны.
Количество витков на дюйм — это расстояние между нитями, а шаг — расстояние между нитями. Резьба на дюйм используется только для дюймовых крепежных изделий, тогда как шаг резьбы используется только для метрических крепежных изделий, а шаг должен измеряться в миллиметрах.
Как читать размеры винтов
Если вы строитель, важно понимать, как читать размеры винтов. Существует стандартный формат, которому следуют как для имперских, так и для метрических размеров. Ниже приведен аннотированный пример каждого стиля.
Также важно правильно указывать крепежные детали в устной форме. В приведенном выше примере дюймовая застежка называется «половина тринадцатого болта длиной один дюйм», а метрическая застежка — «шестиболт М, шаг один миллиметр, длина тридцать пять миллиметров».
Как измерить резьбу в четыре этапа
1. Определите тип резьбы
Наружная резьба, известная как наружная резьба, видна снаружи болта, винта или резьбовой стойки. Наружную резьбу легче всего измерить и идентифицировать.
Внутренняя резьба — это резьба внутри детали, такой как резьбовое отверстие или гайка. Они известны как внутренние резьбы, и их труднее измерить, чем наружные резьбы. Если идентифицируемые резьбы не все одинакового размера, а вместо этого представляют собой коническую резьбу, то это указывает на то, что это трубная резьба. Трубная резьба чаще всего используется для жидкостей или газов и имеет собственный набор стандартных резьб. Стоит отметить, что измеренный диаметр трубной резьбы не соответствует обозначению резьбы, т. е. резьба ½”-14 NPT имеет измеренный внешний диаметр 0,84 дюйма. В этом случае полезно обратиться к таблице, относящейся к трубной резьбе, поскольку в ней размер и физический/измеряемый размер.
2. Измерьте диаметр резьбы
Внешний диаметр болта называется номинальным или большим диаметром болта. Это то, что следует измерять при определении размера резьбы. Держите застежку напротив линейки и измерьте расстояние от одной стороны вершины резьбы до другой вершины резьбы.
Важно стараться держать головку застежки параллельно линейке для наиболее точного измерения.
3. Определите количество витков резьбы на дюйм (TPI) или шаг
Как объяснялось выше, количество витков резьбы на дюйм и шаг являются обратными величинами. Таким образом, измерение тем или иным способом может дать либо TPI, либо шаг, просто разделив единицу на измеренный размер и преобразовав в соответствующие единицы, например, 1TPI x 25,4 = шаг и 1pitch x 25,4 = TPI. Ниже объясняется, как измерить любой из них напрямую.
Количество витков на дюйм

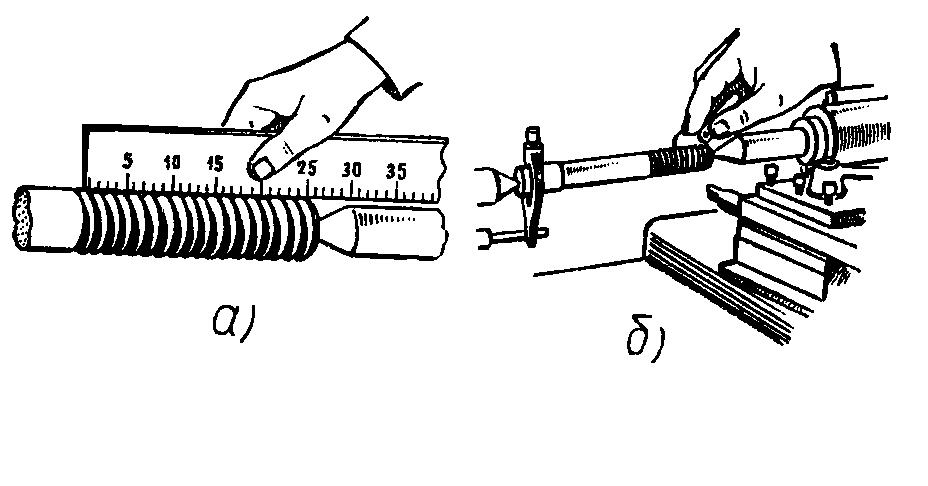

Поместите нижнюю часть головки застежки в начало линейки, измерьте и отметьте один дюйм от конца застежки и подсчитайте количество витков между концом застежки и отметкой . Важно отметить, что измеряются только пики или впадины, а не то и другое одновременно. Кроме того, если застежка меньше одного дюйма в длину, просто умножьте число витков, чтобы получить один дюйм. т.е. если подсчитывается 1/4 дюйма резьбы, умножьте количество на 4 раза, чтобы получить количество нитей на дюйм.
Шаг

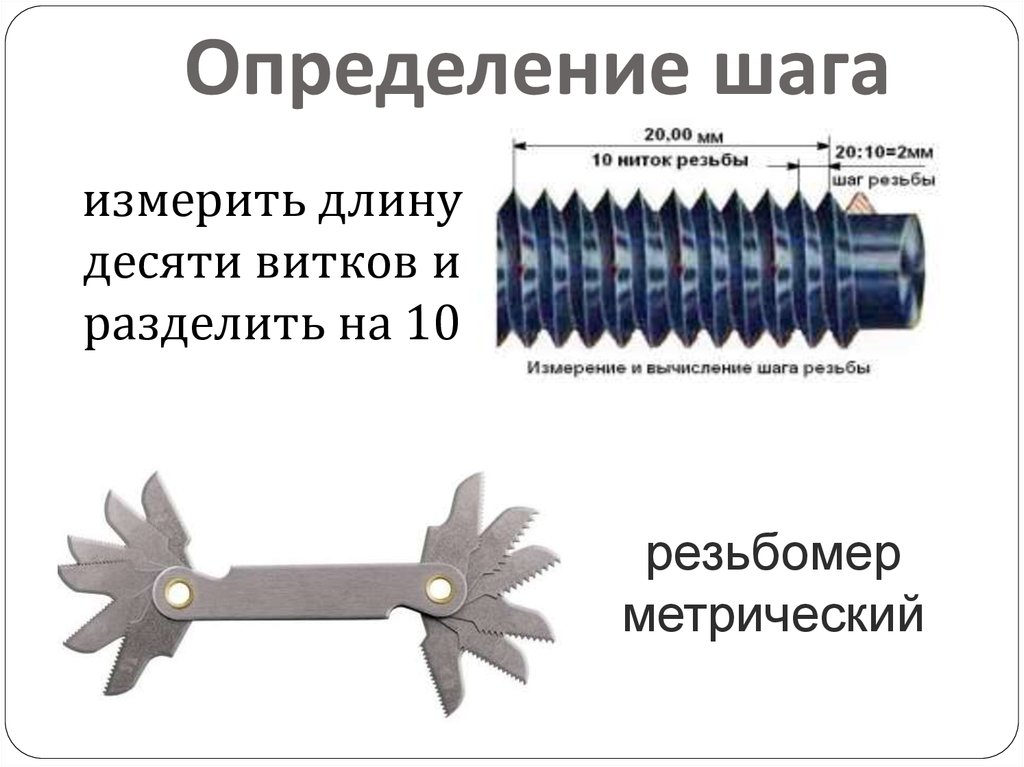

Шаг определяется путем измерения расстояния между соседними вершинами или впадинами резьбы в миллиметрах. Совместите головку застежки с началом линейки и найдите нить, совпадающую с мерной меткой. Затем определите, как далеко до следующего пика или долины. Это расстояние, как правило, очень мало, менее 2 мм для большинства крепежных изделий, поэтому часто бывает полезно подсчитать несколько витков и усреднить его. Например, отсчитайте 10 нитей от начальной нити и разделите расстояние на количество подсчитанных нитей.
4. Сравните информацию со стандартным размером

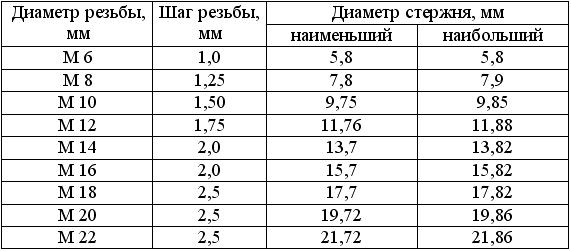

После того, как диаметр и TPI или шаг станут известны, сравните информацию с таблицей резьбы. В США наиболее распространены имперские застежки. Однако, если размеры крепежа не совпадают, сравните их с таблицей метрической резьбы, таблицей трубной резьбы или проверьте, не изношен ли крепеж. Старые застежки иногда изнашиваются со временем, в результате чего их диаметр немного меньше, чем когда они были новыми, поэтому подумайте о следующем размере, если застежка может быть старой.
Четыре других точных способа измерения резьбы

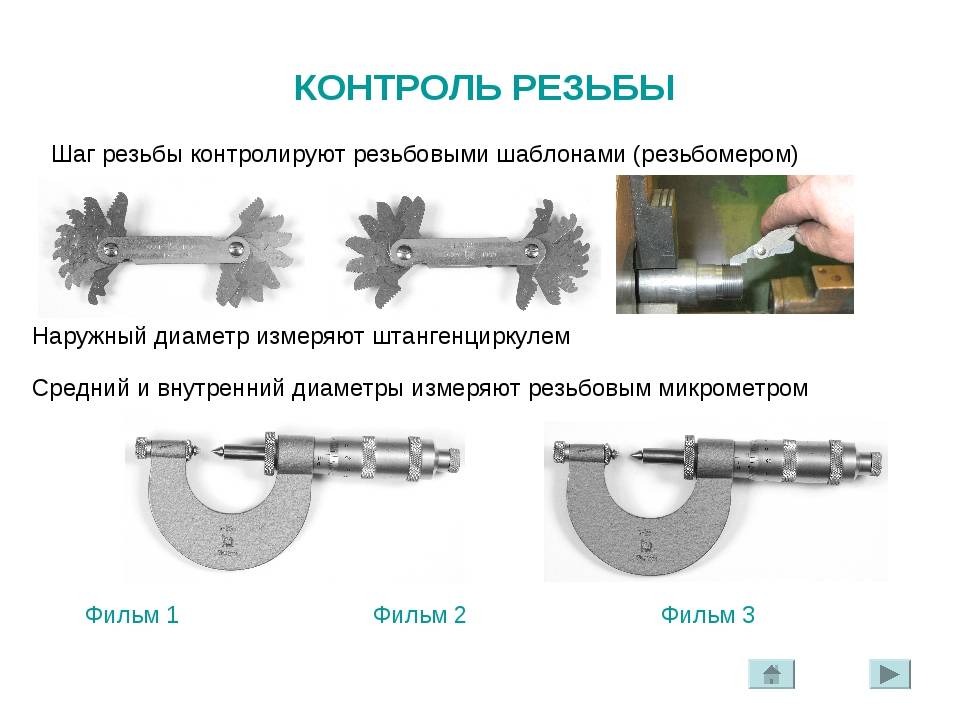

Измерение резьбы с помощью измерителя шага резьбы
Измеритель шага резьбы быстро справится с измерением TPI или шага резьбы. На момент написания статьи они варьировались от 10 долларов за начальный уровень до 50+ долларов за набор профессионального уровня. Чтобы использовать, просто выберите лист калибра и прижмите зубцы калибра к застежке, чтобы увидеть, совпадают ли они. Помогает держать застежку на белом фоне, например на бумаге. Пробуйте разные листы, пока не останется видимого зазора и зубья шаблона точно не войдут в резьбу.
Измерение резьбы штангенциркулем

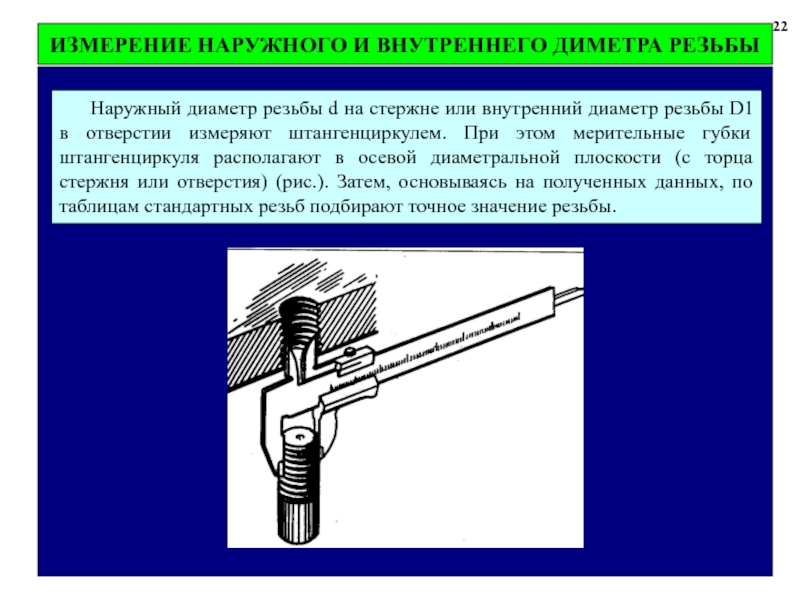

Хотя рулетки будет достаточно, измерение штангенциркулем намного быстрее и точнее. Для наружной резьбы просто поместите губки штангенциркуля по длине застежки. Это помогает удерживать штангенциркуль под небольшим углом, измеряя по нескольким вершинам резьбы, чтобы губки не попадали ни в какие впадины. Для внутренней резьбы важно центрировать штангенциркули в отверстии, стараясь держать их как можно более прямыми, чтобы обеспечить точное измерение.
Измерение резьбы с помощью штангенциркуля и измерителя шага
Очень быстрый и простой способ определить крепежные детали — иметь под рукой комплект штангенциркуля и измеритель шага. Просто измерьте диаметр крепежа штангенциркулем, затем измерьте шаг или TPI с помощью калибра шага. Затем просто сравните это со стандартным эталоном размеров крепежа, чтобы найти правильный размер.
Калибр для гаек/болтов
Возможно, самым быстрым вариантом является использование калибра для гаек/болтов. Этот вариант подходит как для гаек, так и для болтов, однако это специальный инструмент, не имеющий других применений. Есть три типа этих датчиков; стиль плоской карты, деревянная или металлическая настенная подвеска с выступающими из нее резьбовыми стойками или ряд застежек без головки, обычно соединенных вместе с помощью куска проволоки. Карточный стиль используется путем вдвигания застежки на место для получения приблизительного размера, который сравнивается с эталоном застежки.
В настенном стиле есть ряд гаек и резьбовых стоек, прикрепленных к куску металла или дерева, пользователь просто навинчивает болт или гайку на крепежные детали разных размеров и считывает размер, указанный на манометре. Последняя версия похожа на вторую, но меньше. Он состоит из ряда помеченных металлических деталей, соединенных вместе, причем каждая из металлических частей имеет конец с наружной и внутренней резьбой для идентификации болтов и гаек. При отождествлении резьбы крепежного элемента с другим резьбовым элементом очень важно аккуратно навинтить крепежный элемент. Если он не идеально подходит и используется чрезмерное усилие, застежка, датчик или и то, и другое могут быть повреждены.
Как измерить размер наружной и внутренней резьбы?
Внутренняя резьба идентифицировать труднее, чем наружная. Резьба находится внутри детали, что затрудняет определение TPI или шага. Есть еще несколько подходов для рассмотрения. Измерьте ответный крепеж для внутренней резьбы (если он есть), используйте калибр для гаек или угадайте и проверьте.
Если крепежный элемент уже установлен в гайке или резьбовой части, просто выполните шаги, описанные выше, чтобы определить резьбу винта. В противном случае, если крепеж не установлен, попробуйте использовать калибр для гаек, который имеет ряд резьбовых частей, помеченных размером резьбы. Обязательно тщательно соедините две части вместе, иначе может произойти повреждение, если будет применено чрезмерное усилие. Окончательный метод заключается в том, чтобы угадать и проверить ряд крепежей, в идеале известного размера. Измерение внутреннего диаметра гайки или детали с внутренней резьбой может сузить поиск до нескольких возможных размеров крепежных изделий.
Узнайте больше о том, как использовать ваши любимые инструменты
Понимание и умение измерять резьбу — жизненно важный инструмент в наборе инструментов любого дизайнера. Они допускают простые соединения, сложные опорные поверхности, регулируемость конструкции и многое другое. Определить резьбу можно с помощью таких простых инструментов, как линейка, или таких специализированных инструментов, как специальный калибр для болтов.
