Содержание

Как Считать Звенья Цепи Бензопилы • AURAMM.RU

Как без помощи других укоротить цепь бензопилы?

  • Комплектация и правила использования
  • Нужные инструменты
  • Как убрать заклепки?
  • Соединение звеньев
  • Нехорошие последствия неверного ремонта цепи
  • Обратитесь к опытнейшему сварщику
  • Как сделать правильные заклепки с помощью электродрели?
  • Почему цепи подвергаются растяжению?

Фактически каждый обладатель пригородного жилища имеет в наличии бензопилу. А о обитателях сельской местности даже гласить не приходится: таковой инструмент является для их актуальной необходимостью. И просит бензопила к для себя бережного дела и своевременного обслуживания. Все правила обслуживания верно прописаны в аннотации.

Комплектация и правила использования

В комплект пилы должно входить несколько цепей (минимум — 3) плюс 2 шины. После 3 часов работы шину рекомендуется крутить. По истечении еще 3 часов делается подмена цепи. Такие обыкновенные правила позволяют существенно продлить срок службы всех частей бензопилы. А в жизни мы фактически не придерживаемся советов и руководствуемся своими представлениями о необходимости.

Сравнительная таблица черт цепных бензопил.

Через определенное время работы бензопилы просто подтягиваем цепь. И в определенный момент замечаем, что подтянуть цепь уже не позволяет система натяжения. Цепь растянулась до максимума. Далее работать с ней нельзя, потому что растянутая цепь начнет разбивать ведомую звездочку, вследствие чего очень очень возрастет износ шины. Цепь нужно укорачивать.

Другая причина, по которой приходится укорачивать цепь — «подгонка» более длинноватой цепи от другой бензопилы под свою шину. Такое тоже нередко встречается, потому что посреди юзеров существует мировоззрение, что для «профессиональных» бензопил делаются более высококачественные цепи.

Необходимые инструменты

Производители бензопил говорят, что укоротить цепь в домашних критериях нереально, потому что сама разработка их производства очень сложна и просит высокоточного оборудования.

Скажу сразу что хоть в цепи бензопилы и как измерить и выбрать шаг, размер, длину цепи. Практика же указывает, что нет ничего неосуществимого. Для того чтоб укоротить цепь, для вас потребуются:

  • тиски;
  • молоток;
  • надфиль;
  • бородок;
  • плоскогубцы;
  • электросварочный аппарат (в неких случаях возможно обойтись и без него).

Как убрать заклепки?

Главные характеристики цепи бензопилы.

Цепь бензопилы трудно рассоединить. Заклепки сделаны из высококачественной стали и имеют геометрическую форму, которая не позволяет просто вышибить заклепки из звена. Внутренняя часть заклепки имеет больший радиус. На этом утолщении происходит поворот звена, а наружные части заклепок несут только соединительную функцию, потому их довольно легко накрепко фиксировать на наружной стороне цепи. Удаление заклепки делается последующим образом: цепь фиксируется в тисках, и делается стачивание выступающей части. При стачивании стараемся не разрушить боковые части звеньев.

Воспользоваться болгаркой не рекомендуется, так как детали очень стремительно нагреются, что приведет к изменению физических параметров металла. Лучше для стачивания пользоваться ратфилем либо надфилем. Стачивание делается с обеих сторон звена. А сейчас заклепки можно вышибить из цепи при помощи бородка, немного отогнув боковые части звеньев.

Цепь вышло рассоединить. Удаленную из цепи заклепку выкидывать не торопитесь. Может быть, что вы не можете отыскать ей подходящую подмену. Производители бензопил не подразумевают, что будет выполняться самостоятельный ремонт цепи, потому не выпускают на рынок продуктов подобные заклепки.

Схема устройства зубца бензопилы.

Торгующим организациям тоже прибыльно продавать цепи в готовом их варианте, чем маленькие детали для ремонта. По нареченным причинам подходящую заклепку с подходящей геометрией отыскать будет очень тяжело. Сделать ее в домашних критериях будет еще тяжелее, потому для вас придется пользоваться старенькой заклепкой.

Как вы уже додумались, цепь бензопилы предстоит рассоединять два раза. Не забудьте подсчитать при всем этом, чтоб количество направляющих выступов с внутренней стороны цепи и расстояние меж этими выступами сочетались с ведущей звездочкой бензопилы. Если вы укорачиваете необычную цепь, то в этом нет необходимости. А если это цепь от другой модели бензопилы, то все нужно очень отлично промерить и просчитать. Твердосплавные цепи для бензопилы. Как выглядят звенья разных быстрее считать. Отклонение в шаге цепи (даже маленькое) от данных конструкцией характеристик приведет к тому, что цепь в кратчайшие сроки снова растянется (в наилучшем случае) либо разобьет звездочку бензопилы. Придет конец и шине, так как ведомая звездочка станет стремительно перенагреваться.

Как выбрать цепь для бензопилы

В этом видео я расскажу как подобрать цепь для бензопилы,какие виды цепей бывают и какая цепь подойдет для вас.

Как определить какая у вас цепь? How to pick up a saw chain?

Приобрести цепи очень недорого. Подпишись! В этом видео мы научимся определять, какая перед .

Соединение звеньев

Если все характеристики цепи смешиваются с деталями вашей бензопилы, то можно приступать к соединению звеньев. Соединяем звенья на заклепку, плотно прижав их боковые части. Расклепать выступы уже не получится, потому что они сточены заподлицо со звеньями. Придется пользоваться электросваркой. Электрод для этого нужно взять меньшего поперечника.

Определение износа цепи: а — износ зубьев, б — установка дополнительной фиксирующей пластинки на замочное звено.

Сходу приступать к сварке не рекомендуется, потому что это очень узкая работа. как заточить цепь заточка пильной цепи от бензопилы на станке купленном в. Потренируйтесь поначалу сделать это на других деталях. Так вы хоть примерно поймете, при каком токе нужно варить и какое время сварки избрать. Ну и электрод станет короче, что дозволит произвести сварку более точно. Довольно ведь очень недлинного промежутка времени, чтоб «прихватить» заклепку. После тренировки исполняем сварку заклепки с боковыми частями звена. Остается только сточить надфилем избытки металла с обеих сторон и цепь можно считать готовой к использованию.

Негативные последствия неправильного ремонта цепи

Рассмотренный вариант ремонта цепи не является самым надежным, потому что высочайшее качество конечного изделия для вас никто не гарантирует. Вероятны последующие последствия такового ремонта:

Схема заточки цепи бензопилы ратфилем.

  1. Во время сварки (в особенности при маленьком токе) было произведено лишнее нагревание частей цепи, что стало предпосылкой конфигурации физических параметров металла. Мягенький металл даст возможность цепи растягиваться не по всей ее длине, а в месте сварки. Произойдет смещение направляющих выступов цепи, и другие элементы бензопилы (звездочка, шина) стремительно выйдут из строя.
  2. Глубина сварки больше запланированной. Внутренняя часть заклепки приварилась к одному (либо нескольким) частям звена, что стало нарушением подвижности звеньев. Последствия будут те же, что были описаны в первом случае.
  3. Качество сварки низкое. В данном случае может произойти прорыв цепи в период ее эксплуатации. Дело в том, что цепь в работе испытывает очень высочайшие поперечные нагрузки, потому ненадежная сварка стремительно «выработается». Возможность получения травмы будет очень высока.

Обратитесь к опытному сварщику

Может появиться вопрос о необходимости ремонта цепи бензопилы, коль последствия ее ремонта могут быть такими суровыми. Но ведь это все только из-за неискусной сварки. Опытнейший сварщик сделает эту работу стремительно и отменно, что понизит возможность негативных последствий фактически до нулевой отметки. А при использовании заклепок без следующей сварки нареченные ранее моменты просто исчезают. Вопрос исключительно в том, где такие заклепки взять. А ведь сделать их не так трудно, если у вас в наличии есть токарный станок.

Как сделать правильные заклепки при помощи электродрели?

Структура цепи бензопилы.

Не страшитесь: получать станок для вас никто не предлагает. Воспользуйтесь обыкновенной дрелью. Весь процесс производства заклепок при помощи электродрели и обыденного надфиля опишем последующим образом. Из гвоздя, поперечник которого равен поперечнику внутренней части заклепок (проверяем штангенциркулем), вырезается заготовка — кусочек длиной около 7 см. Эта заготовка фиксируется в головке электродрели. Сама дрель должна быть тоже накрепко зафиксирована.

На деревянный брус закрепляются два надфиля, расстояние меж которыми будет равно ширине внутренней части заклепки. Сделать это стремительно может и не получиться, но вы должны достигнуть абсолютной точности. Заточка пильной цепи бензопилы штиль бензопилы пора точить. › Как заточить цепь. Остается только организовать равномерную подачу бруска на заготовку. Советуем пользоваться кусочком доски, один конец которой фиксируем к недвижной части верстака при помощи широкой дверной петли, а на втором торце доски фиксируем брусок с надфилями.

Проверяем перпендикулярность расположения надфилей и заготовки — и можно приступать к работе. Включаем электродрель и плавненько опускаем надфили. Они сделают на заготовке бороздки. Делать заклепки за один прием не рекомендуется, потому что перегревать металл не стоит, а вот держать под контролем толщину заготовки на проточенной части нужно. Очень узкая часть заклепки для вас тоже может разрушить, потому необходимо достигнуть наибольшей точности. Если вы смогли сделать все верно, то остается только отрезать заклепку и использовать ее для соединения звеньев цепи.

Отрезать заклепку лучше вручную, без использования болгарки. Не запамятовывайте, что при резке металла на больших оборотах инструмента будет происходить существенное увеличение температуры материала, что очень не нужно. Готовая заклепка нисколечко не уступит заводскому изделию по качеству, потому восстановленная цепь прослужит еще длительное время. Нехорошие моменты при использовании самодельных заклепок будут фактически исключены. Главное, чтоб при установлении заклепок вы не запамятовали выровнять боковые части звеньев (их ведь пришлось разогнуть при разделении цепи). Даже легкое выступание этих частей от конструктивной нормы приведет к досрочному износу ведущей звездочки.

Рекомендуется сходу сделать несколько заклепок описанным ранее методом. Заточка пильной цепи бензопилы штиль как заточить цепь цепь stihl правильно. Дело тут не только лишь в том, чтоб запастись такими необходимыми элементами впрок (хотя и это тоже принципиально). Важнее из всего количества изделий избрать самое подходящее по размерам: хоть какое отклонение от нормы сделает цепь уязвимой при больших нагрузках.

Внедрение восстановленных цепей не рекомендуется при работе с плотными породами древесной породы.

Почему цепи подвергаются растяжению?

Нередко появляется вопрос, почему растягиваются цепи. В очень большенном количестве случаев предпосылкой является низкое качество конкретно цепей. Контрафактный продукт на рынке находится в очень высочайшей процентной доле. Но посреди главных обстоятельств есть и другие, более принципиальные моменты. Случается так, что сама бензопила является предпосылкой перегрева цепи и ее растяжения.

Происходит это из-за того, что не отрегулирована подача масла на ведомую звездочку. Может так случиться, что забилось отверстие для подачи масла либо нарушена регулировка. Бензопила нуждается в повторяющемся техническом обслуживании и регулировке.

Растягиваются цепи и из-за износа ведущей звездочки. Выходит так, что на изношенной звездочке происходит проскакивание направляющих выступов. Детали при таком трении очень стремительно подвергаются нагреванию, отсюда и причина растяжения цепей. Фактически, то же самое происходит и при слабеньком натяжении цепи. Вывод навязывается сам собой: необходима замена ведущей звездочки, шины бензопилы, регулировка всех частей. В неприятном случае неувязка будет только усугубляться: бензопила станет работать рывками, цепи будут продолжать растягиваться, движок выйдет из строя (с очень высочайшей толикой вероятности).

И еще отметим, что при работе с бензопилой нужно воспользоваться средствами защиты.

В особенности животрепещуще это, если вы используете цепь, прошедшую восстановление.

Источник

Цепи для бензопил — виды, система смазки, натяжка, видео

Эффективность работы бензопилы и качество распила древесины во многом зависит от цепи, установленной на садовый инструмент. Для того, чтобы покупатели смогли быстро выбрать те, или иные цепи, производители делят свою гарнитуру на определенные виды. Они отличаются друг от друга размерами, характеристиками и возможностями. Об этом нужно помнить, выбирая цепи для выполнения тех, или иных хозяйственных работ.

Содержание

  • 1 Какие бывают цепи для бензопил?
  • 2 Как работает система смазки цепи бензопилы?
  • 3 Как смазывается цепь бензопилы?
  • 4 Как укоротить цепь бензопилы своими руками?
  • 5 Как правильно натянуть цепь на бензопиле?
  • 6 Как выбрать цепь для бензопилы?

Какие бывают цепи для бензопил?

В зависимости от предназначения, то есть, от планируемого направления распиловки древесины, цепи для хозяйственных пил делятся непосредственно на такие виды;

  • продольные
    – особенность гарнитуры этого типа заключается в том, что при ее монтаже и использовании на садовом инструменте производительность последнего увеличивается почти в 2 раза;
  • поперечные – установив поперечную гарнитуру с победитовыми напайками, оператор бензопилы получает возможность заметно снизить «агрессивность» садового инструмента и уменьшить нагрузку на встроенный заводской мотор, тем самым, сделав вибрацию ДВС менее заметной.

Еще один важный для стабильной работы параметр, по которому постоянно делятся цепи – это их шаг. Шаг цепи бензопилы – это длина зазора между тремя звеньями.

На рынке встречаются гарнитура с такими характеристиками шага:

  • 0,25 или 1/4 » – этими деталями комплектуются одноручные бытовые пилы, не выделяющиеся высокой мощностью. Чаще всего садовые инструменты этого типа эксплуатируются для точного распила древесины и непродолжительной работы в условиях сильно ограниченного пространства;
  • 0,325 или 3/8 » – гарнитурой этого типа оборудуется большинство хозяйственных бензопил;
  • 0,404 или 3/4 » – твердосплавные пильные элементы этого типа имеют большие размеры. Их устанавливают исключительно на мощные профессиональные садовые инструменты, которые можно эксплуатировать для работы по газобетону.

Все имеющиеся детали для распиловки производятся с учетом того, что чем больше их размер, тем выше их производительность. Тем не менее, с увеличением габаритов пильных элементов возрастает заданная ширина распила древесины. Чтобы сделать сопротивление распиливаемого материала менее заметным, устанавливать крупную гарнитуру нужно только на пилы с внушительным запасом мощности.

Довольно часто производители делят пильные элементы по толщине их хвостовиков, которые обязательно должны совпадать с заданными величинами пазов штатных шин садовых инструментов. Соблюдение этого правила улучшит надежность крепления детали на шине, а также предотвратит соскальзывание гарнитуры.

Еще один важный параметр – это количество звеньев гарнитуры. Чем больше их число, тем быстрее бензиновая пила будет распиливать твердую древесину или выполнять работы по бетону.

Как работает система смазки цепи бензопилы?

Система автоматического внесения масла на пильную гарнитуру работает по довольно простому принципу. Смазка цепи бензопилы непрерывно выполняется под воздействием встроенного масляного насоса, скорость работы которого зависит от скорости вращения коленчатого вала двигателя. Как только оператор нажимает на курок газа, повышая, тем самым, обороты ДВС пилы, шестерня, расположенная на главном валу мотора, увеличивает скорость вращения вала насоса.

Для стабильного взаимодействия шестерни и вала штатного насоса в комплектации бензопилы предусмотрена червячная передача. Во время увеличения скорости вращения вала насоса, помпа создает давление, необходимое для перекачивания масла по направлению к шине. Конец масляной магистрали находиться в той части, где расположена продольная штатная проточка. В этом же месте шина соединяется с заводским картером бензиновой пилы. Во время установки шины на используемый в быту садовый инструмент деталь соединяется с масляным каналом, по которому смазка беспрепятственно поступает к пильной гарнитуре.

Как смазывается цепь бензопилы?

Во время эксплуатации садового инструмента смазка бензопилы распределяется не только на шину, но и на используемую для распила цепь. Как только смазка попадает на штатную шину, начинает двигаться используемый пильный элемент, изначально оборудованный отверстиями или небольшими малозаметными проточками. При нормальной работе садового инструмента с повышением оборотов его мотора система смазки увеличивает скорость движения масла по шине.

В фирменную комплектацию некоторых пил входят отдельные регулировочные механизмы, главная задача которых – дать операторам возможность настроить количество масла, требуемого для смазки гарнитуры. Эта функция позволяет сэкономить смазку, уменьшить проскальзывание пильного элемента и предотвратить преждевременный износ рабочих органов пилы.

Достаточно часто начинающие вальщики не знают, чем смазывать игольчатый подшипник бензопилы. Лучше всего для этой цели подходят масла, выпускаемые брендами Husqvarna и Stihl. Внести масло для смазки этого элемента довольно просто. Для этого изначально потребуется обыкновенный шприц, который поможет быстро залить средство, не пролив его, и не допустив попадания в него пыли.

Как укоротить цепь бензопилы своими руками?

Длительная эксплуатация гарнитуры приводит к ее постепенному провисанию. Сталкиваясь с этим впервые, многие неопытные вальщики не знают что делать, если растянулась цепь на бензопиле. Чтобы решить проблему первое, что потребуется – это оценить уровень провисания. После этого можно приступать к подготовке инструментов, которые помогут укоротить цепь на бензопиле.

Последующий порядок действий должен выглядеть следующим образом:

  1. Вначале потребуется аккуратно рассоединить звенья в провисшей части гарнитуры. Сделать это болгаркой будет довольно сложно и опасно, особенно, если ремонтируется твердая алмазная цепь. Лучше всего рассоединять звенья при помощи надфиля или обыкновенного напильника. Выполняя процедуру, необходимо сточить каждую из сторон звеньев. Затем нужно вывернуть сточенные заклепки при помощи подготовленного бородка;
  2. Сразу после того, как оператор смог аккуратно расклепать цепь, необходимо отложить отсоединенный части гарнитуры. Выбрасывать их не нужно, так как потом они могут понадобятся для замены изношенных звеньев;
  3. После этого оператор должен равномерно переклепать цепь. Для этого нужно заранее посчитать зубья, имеющиеся в устройстве пильного элемента, и аккуратно соединить между собой оставшиеся звенья, используя заклепку. Для этого нужно плотно прижать боковые части звеньев к используемой заклепке;
  4. Далее можно переходить к сварке звеньев. Приваренные друг к другу элементы потребуется тщательно зачистить надфилем, в противном случае выпуклости другие следы сварки будут сильно царапать поверхность шины;
  5. Перед тем, как заклепать цепь бензопилы, нужно дать гарнитуре остыть. После этого бытовую дрель нужно оснастить предварительно подготовленной 7-сантиметровой стальной заготовкой, выточенной из обыкновенного гвоздя;

Довольно часто вместо заготовки и 2 надфилей для работ по укорачиванию гарнитуры в домашних условиях используется специальный заклепочник для цепей. Он позволяет быстрее и аккуратнее соединить звенья без необходимости их дальнейшей обработки напильником.

Как правильно натянуть цепь на бензопиле?

Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок.

Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.

Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.

Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:

  1. Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
  2. Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
  3. Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
  4. После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
  5. Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
  6. Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
  7. Далее потребуется вставить шину и завернуть винты.

В конце останется еще раз проверить натяжение пильного элемента. При правильной установке цепь не должна провисать и, при этом, не должна быть натянута слишком сильно. Лучше всего, чтобы при надавливании на нее указательным пальцем руки деталь провисала примерно на 0,5 см.

Как выбрать цепь для бензопилы?

Как начинающему, так и опытному пользователю очень важно заранее определить, какая цепь для бензопилы лучше. Сделать это довольно просто, если рассмотреть несколько важных критериев требуемого для работы пильного элемента.

К ним относиться:

  • соответствие конкретной модели садового инструмента – при покупке детали нужно учитывать мощность, крутящий момент и возможности бензопилы. Нередко в инструкциях по эксплуатации к некоторым моделям производитель указывает параметры гарнитуры, которая лучше всего подойдет для монтажа на используемую в хозяйстве бензопилу;
  • материал – при выборе гарнитуры нужно помнить, что стальная цепь изначально гораздо выносливее и надежнее алюминиевой. Однако и отремонтировать пильный элемент из стали будет сложнее ввиду возможных сложностей при заклепке элемента;
  • шаг – определить шаг цепи бензопилы можно только с учетом эксплуатационных условий садового инструмента. Если пила будет использоваться для выполнения несложных бытовых задач, то ее шаг должен составлять 1/4 «. Если инструмент должен эксплуатироваться для интенсивной валки леса, то шаг пильного элемента должен составлять не менее 3/8 «;
  • угол заточки гарнитуры – определить этот параметр поможет маркировка, указанная на таре пильного элемента;
  • количество звеньев, из которых состоит пильный элемент – покупатель должен помнить, что чем больше режущих звеньев, тем быстрее цепь будет распиливать древесину. При этом детали, состоящие из большого количества звеньев, быстрее растягиваются. Соответственно, их ремонт придется выполнять гораздо чаще;
  • длина гарнитуры – она должна соответствовать длине шины. В противном случае перед установкой пильный элемент потребуется укоротить;
  • возможность самостоятельной заточки цепи – самозатачивающаяся гарнитура гораздо проще в эксплуатации. Используя ее, владельцу пилы не потребуется тратить свое время на восстановление прежнего состояния режущих зубцов.

Если у владельца садового инструмента не получается самостоятельно подобрать цепь для бензопилы по размерам гарнитуры, то он может использовать таблицу пильных цепей. В ней собраны практически все самые популярные модели бензиновых пил с подходящими для них пильными элементами.

Аксессуар для настоящих мужчин: выбор цепи для бензопилы

В бензопиле все элементы одинаково важны. Только в случае качественного исполнения возможна комфортная производительная работа, результат которой сможет удовлетворить пользователя. Хорошие режущие способности инструмента могут быть сведены на нет или неправильно приготовленной бензиново-масляной смесью. Однако есть узел, без которого даже работающий как часы мотор не позволит сделать правильно, ровного и быстрого реза. Это — .

Содержание статьи

  • Как правильно выбрать цепь для бензопилы
  • Конструкция цепи
  • Шаг цепи
  • Количество звеньев
  • Толщина хвостовика ведущего звена
  • Глубина реза и высота профиля
  • Угол заточки
  • Конфигурация режущих звеньев
  • Известные марки цепей для бензопил
    • Stihl
    • Husqarna
    • Oregon
    • Китайские брендированные цепи среднего класса
    • Без роду, без племени
  • Итоги
  • Видео-совет, как выбрать цепь для бензопилы

С неправильно подобранной или сильно изношенной цепью даже небольшие объёмы работы становится мучением. Ну а профессионалам нужно вообще держать пильную гарнитуру в идеальном состоянии — ведь именно от неё преимущественно зависит скорость работы.

Как правильно выбрать цепь для бензопилы

При покупке большинства современных агрегатов цепь уже идёт в комплекте

Иногда производитель из соображений заботы или исключительно с целью привлечения внимания к продукции вкладывает в коробку сразу два полотна. В этом случае пользователь при малых объёмах работы может нескоро столкнуться с необходимостью покупки нового расходного материала. Но рано или поздно это всё равно случится. Проще всего снять старую цепь, отнести её в магазин и попросить такую же. Но этот путь ненадёжен. Продавец может предложить совсем не те параметры при формальном совпадении шага и количества зубьев (по ошибке или намеренно — другой вопрос). В конце концов, бывает, что пила достаётся без гарнитуры, и выбирать новую цепь придётся самостоятельно. А для этого необходимо знать все характеристики данного элемента бензопилы. Они позволят подобрать его под тот круг задач, для которого используется бензопила.

Конструкция цепи

Поскольку при обсуждении пильного полотна встречаются специфические термины, необходимо понимать, что имеется в виду. Снятую цепь лучше уложить перед собой на столе и верстаке и внимательно на неё взглянуть.

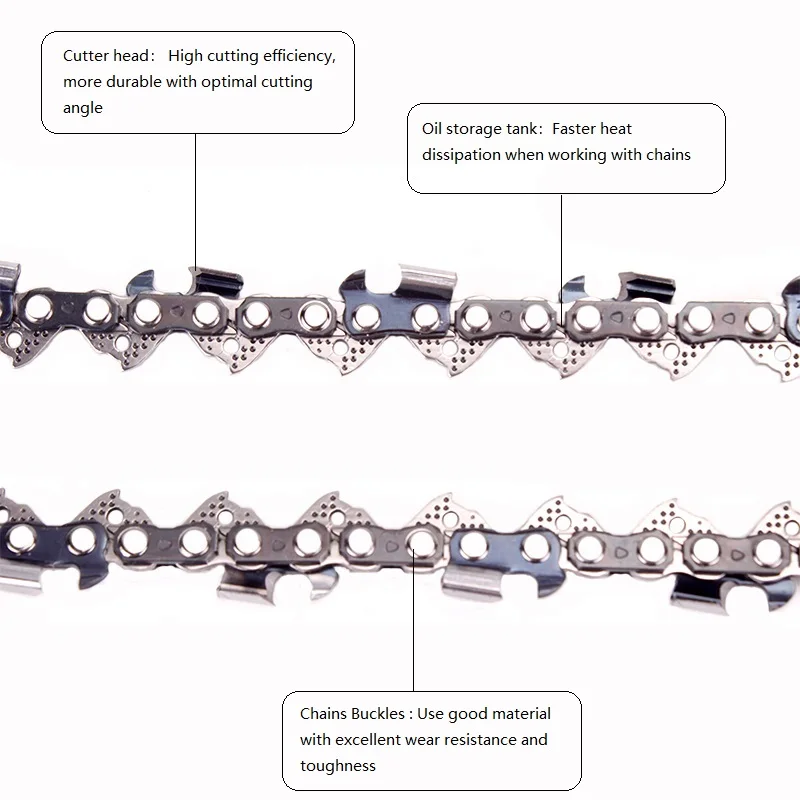

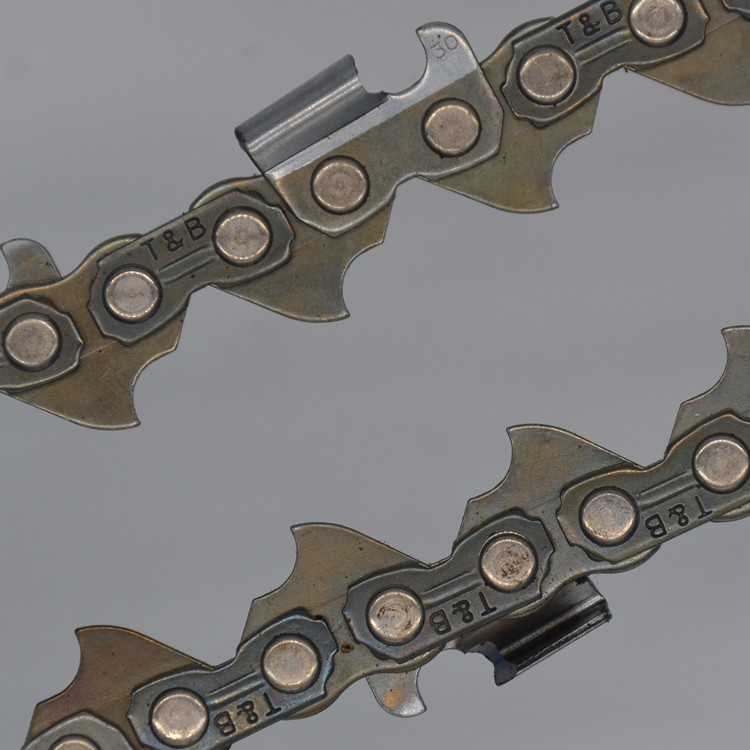

В составе этого элемента есть три типа звеньев:

  1. Режущие — именно благодаря им пилы вгрызается в древесину. Они оснащены режущей кромкой. Бывают правые и левые.
  2. Ведущие — они входят в зацепление с зубьями направляющей и ведущей звёздочек, благодаря чему цепь движется по шине. Зубчик с внутренней стороны звена называется хвостовиком.
  3. Соединительные — с их помощью все элементы цепи составляют одно целое. Они не имеют выступающих частей, а только отверстия под заклёпки.

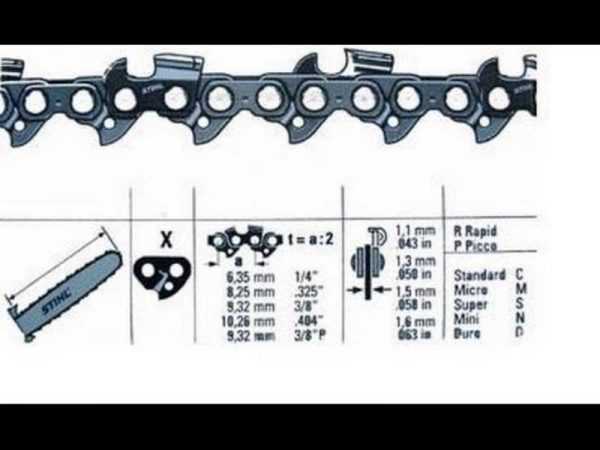

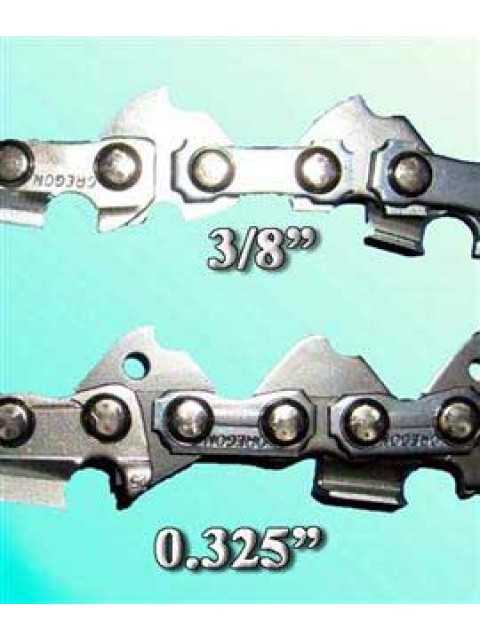

Шаг цепи

Один из основных показателей, который непременно следует учитывать при покупке. Неправильно выбранный шаг приведёт к тому, что цепь просто не подойдёт — расстояние между хвостовиками ведущих звеньев не совпадёт с конфигурацией звёздочки, приводящей цепь в движение. Производителями цепей и бензопил принята единая системы обозначения.

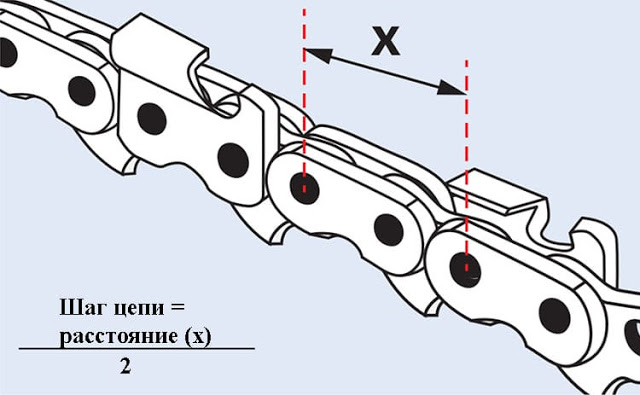

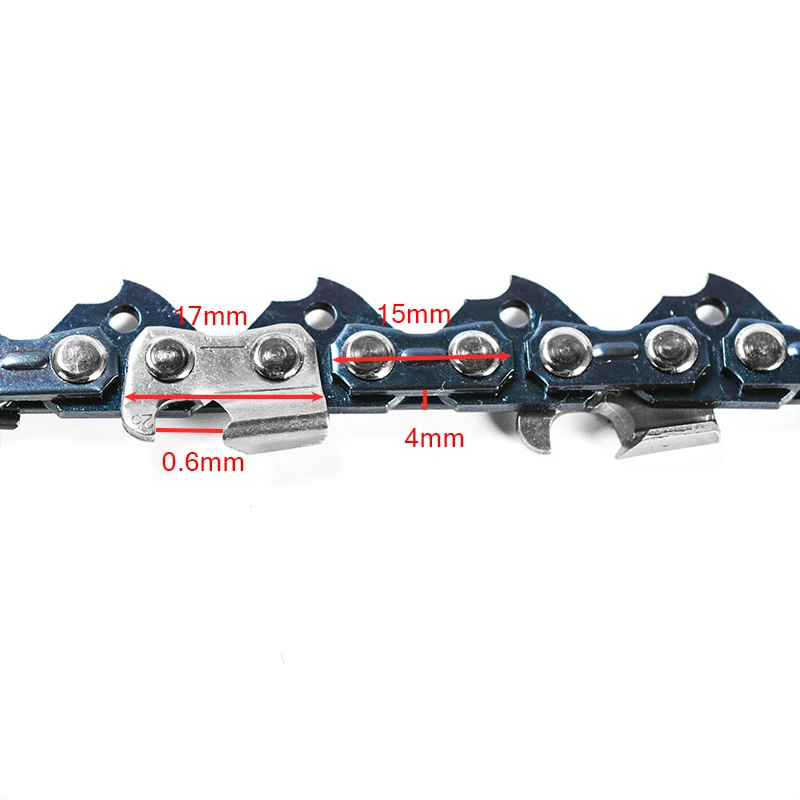

Для того, чтобы понять что такое шаг, нужно обратить внимание на расстояние между двумя соседними хвостовиками на ведущих звеньев либо же между тремя заклёпками на цепи. Поделенное на два, это и будет искомое значение.

  1. 1/4. Самый мелкий шаг, который устанавливается на маленькие пилы, часто называемые «мини» или одноручными. Они предназначены исключительно для садовых работы и редко применяются даже для спила ствола. Инструмент довольно специализированный, поэтому в России большого распространения не получил. Впрочем, хорошие магазины всегда держат парочку таких цепей на всякий случай, для ассортимента.
  2. 0,325 и 0,375 (3/8). Наиболее популярный шаг, используется в подавляющем большинстве среднеразмерных пил бытового и полупрофессионального уровня. Скорее всего, для вашего агрегата понадобится цепь именно с такими характеристиками.
  3. 0,404 и 3/4. Это значение характерно для мощного профессионального инструмента. Лесозаготовители работают с таким форматом, однако обычный пользователь вряд ли столкнётся с такими крупными и длинными звеньями при раскорчёвке участка на даче или заготовке дров на зиму. Правда, если он эксплуатирует порядком устаревшую, но всё ещё годную «Дружбу», то это то, что ему нужно. Ассортимент представлен в серьёзных магазинах, в более мелких может заваляться парочка «про запас».

Маленький шаг даёт чистый и узкий рез. Бывает хорош при работе на стройке, когда нужно ровнять или распускать доску или брус небольшого размера. Средний шаг универсален: с ним можно и сад в порядок привести, обрезать сушняк и лишние ветки. Не спасует он и перед деревьями небольшого диаметра. Если же цепь качественная, заточка агрессивная, а в пиле есть запас мощности, то можно смело использовать инструмент для серьёзных стволов, убирая толщину в несколько проходов. Большой шаг хорош на лесоповале, крупные длинные зубья перемалывают древесину в опилки и пыль, но далеко не каждый двигатель справится с такой нагрузкой. Повышенные требования в этом случае и к трансмиссии, и к ведущей звёздочке.

Количество звеньев

При использовании одной шины и постоянном значении шага количество звеньев в цепи также должно строго соблюдаться при подборе. Если ошибиться с этим параметром, цепь просто нельзя будет надеть — она будет либо болтаться, либо будет слишком маленькой. Число звеньев производители обычно указывают на коробке. Этот параметр вы всегда сможете уточнить по телефону, если нет возможности вживую ознакомиться с товаром.

Для того, чтобы выяснить, сколько же звеньев в цепи конкретной бензопилы, нужно снять её и выровнять на поверхности.

Счёт производят по ведущим звеньям, то есть по хвостовикам, которые цепляются за звёздочку и выступают на внутренней части полотна. Все звенья при этом считать не нужно.

Чтобы не запутаться и облегчить себе задачу, на первом посчитанном хвостовике делают отметку маркером. Дойдя до него, не забудьте, что считать его уже не надо. Число элементов может варьироваться в пределах от 40 до 84. Самые ходовые модели оснащаются полотнами длиной от 52 до 64 звеньев.

Толщина хвостовика ведущего звена

Наряду с шагом и количеством звеньев, которые определяют длину, есть такой параметр, как толщина цепи. Она также очень важна, потому что соответствие пары «шина — цепь» должно строго коррелироваться. Если хвостовик будет слишком толстым, он будет заклинивать в пазу шины либо вообще туда не поместится. Слишком тонкая цепь будет свободно вибрировать в пазу. Это увеличит риск соскакивания и травматизма. Пытаясь компенсировать колебания, неопытный пользователь перетянет цепь, что приведёт к ускоренному износу пильной гарнитуры.

Легче всего измерить хвостовик штангенциркулем. Однако делать это нужно лишь на мало работавшей цепи — сильно потрёпанные экземпляры вырабатываются и стачиваются, и значение может быть снято неверно. Лучше залезть в интернет и почитать характеристики или проконсультироваться в магазине.

Толщина ведущего звена также давно стандартизирована и представлена следующими значениями

Ширина, ммШирина, дюймыМаркировка

Область применения

1,10,0431Компактные решения, мини-пилы, одноручные варианты с маломощным двигателем
1,30,0503Большинство бытовых и некоторые полупрофессиональные агрегатов, рассчитанных на длину шины до 40 см и мощностью двигателя до 2,5 лошадиных сил
1,50,05785Некоторые бытовые и большинство профессиональных пил с двигателем увеличенной мощности и длиной шины 38 — 50 см
1,60,0636Профессиональные инструменты различного назначения и мощности
2,00,0800Тяжёлые мощные пилы исключительно для валки леса

Глубина реза и высота профиля

Какая конфигурация режущих звеньев на цепи Вашей бензопилы?

ЧиппернаяЧизельная

Если внимательно взглянуть на цепь бензопилы, то можно заметить, что рабочая часть режущих звеньев приподнята над общим уровнем на определённую высоту. Эта высота может быть различной, в зависимости от чего различают высокопрофильные и низкопрофильные цепи. Разница будет в глубине, на которую будет погружаться резец в древесину. Большая высота лезвия даёт толстую стружку, работа проходит быстрее, но мощность пилы должна быть достаточной. У низких резцов стружка тоньше, пилит она медленнее, зато рез получается аккуратным и ровным. Такую работу может выполнить и мотор средней и малой мощности. Абсолютно все модели любительских и большая часть полупрофессиональных инструментов комплектуются низкопрофильными цепями. В сегменте профессионального инструмента есть возможность выбора.

Кроме высоты профиля на характер распила влияет ограничитель глубины реза. При работе он упирается в поверхность древесины так, что срезаемый слой входит в промежуток между резцом и ограничителем. Здесь важную роль играет заточка. В хороших брендовых цепях заводская заточка сделана грамотно, а вот дешёвые китайские цепи приходится допиливать самостоятельно в буквальном смысле.

Угол заточки

Горизонтальный угол режущей кромки может колебаться в пределах от 5 до 35 градусов. Этот момент также важен, так как напрямую связан с предназначением бензопилы, Чаще всего цепи, продаваемые в магазинах, имеют угол заточки в 25 — 30 градусов. Он довольно универсален, но лучше всего подходит для поперечного реза древесных стволов. Собственно, именно эта задача чаще всего и стоит перед бытовой или фермерской пилой. Идёт ли речь о дровах или о культивации плодовых деревьев — пилят почти всегда поперёк волокон.

Иное дело — лесозаготовительное предприятие. Здесь часто требуется распустить ствол или снять с него обапол вдоль волокна. Тогда и угол должен быть другой — 5 — 15 градусов. Он как бы отсекает волокна, идущие вдоль плоскости реза. Такая заводская заточка представлена намного реже ввиду её малой актуальности в обычных магазинах.

Теоретически можно переточить полотно самостоятельно, с помощью станка или вручную, с набором напильников и надфилей. Однако модифицировать так дорогую фирменную цепь жалко, а китайскую — бессмысленно, так как затраченный труд вряд ли оправдает полученные результаты. Вывод — лучше иметь для каждого вида работы свой вид цепи.

Конфигурация режущих звеньев

Если расклепать цепь и посмотреть на неё вдоль линии реза, то станет видна форма режущего звена.

Форма режущего звена бывает двух видов:

  1. Чипперная. Звено «анфас» выходит на режущую кромку полукругом или серпом. Кстати, именно так эту конфигурацию называют в народе. Благодаря скруглённой форме увеличена площадь контакта режущей кромки, спил получается аккуратным, но делается за большее время. Данный вид популярен в строительстве и дачном деле. Большим плюсом также является простота и нетребовательность заточки.
  2. Чизельная. Если распилить звено поперёк, сечение будет напоминать цифру 7. Верхняя часть режущей кромки ровная, контактирует с деревом меньше, зато благодаря остроте глубже входит в дерево и быстрее пилит. Правда, после разделки чизелем остаются заусенцы и неровности. Эта заточка ценится лесорубами за возможность быстро валить кряжистые стволы — аккуратность тут излишня. Правда, и её намного сложнее.

Ценовая политика на рынке такова, что чипперные полотна есть везде и они дешевле. Хороший чизель придётся поискать и выложить за него больше кровных. Правда, в последнее время появилась тенденция выпуска дешёвых китайских чизелей. Стоит ли говорить, что по качеству их хватит на очень небольшое время активной работы.

Известные марки цепей для бензопил

Среди ассортимента расходников для цепных пил наблюдается довольно чёткая градация: качественные изделия высшего класса, крепкие «середнячки», которые похуже, но и дешевле, а также всяческие «ноунеймы», настоящее имя которым легион.

Stihl

Лидер не только в самих агрегатах, но в оснастке к ним. Их цепи дорогие, но прочные, изготавливаются из хромоникелевой стали и имеют маленький коэффициент растяжения. В конструкцию внесены особые канавки, которые способствуют лучшей смазке цепи.

Husqarna

Шведы также знают толк в цепях. Вся продукция бренда оснащается фирменными цепями. Их можно опознать либо по выштамповке husqv на звеньях (старое поколение), либо по выбитой эмблеме H в кружке (новое поколение). Отличаются высокой ценой.

Oregon

Эта американская компания специализируется исключительно на полотнах, свои пилы они выпускали непродолжительно время. Они выпускают цепи, которые подходят к агрегатам разных производителей. Высокое качество и относительно демократичная цена делает их одними из самых популярных в мире.

Китайские брендированные цепи среднего класса

Это достаточно обширная группа цепей, которые довольно просты конструктивно и сделаны из менее дорогостоящего металла. Они брендируются такими марками, как Champion, Rezer, Patriot, Зубр, Калибр. Неплохой выбор для эпизодического использования, если тратить большие деньги на спил пары деревьев в сезон жалко.

Без роду, без племени

Часто такую продукцию крупные магазины закупают целыми бухтами, а склёпывают под размер уже на месте. Фасуют в прозрачные пакеты с картонной биркой и надписью: «ИП Бензопилов. Цепь для бензопилы. Россия». При продаже сознаются, что это на самом деле Китай, но под контролем российских предприятий.
Связываться с этой продукцией стоит лишь в том случае, если вам предстоит её однократное использование.

Итоги

Выбор хорошей цепи — это всегда соотношение оптимальных параметров и приемлемой цены. Но помните, по-настоящему удобная и безопасная работа возможна только с пилой хорошего качества от проверенного временем производителя.

Видео-совет, как выбрать цепь для бензопилы

Как измерить цепь бензопилы – 3 простых шага!

В жизни каждого владельца бензопилы наступает момент, когда ему необходимо заменить цепь на бензопиле. Когда это время придет, вы захотите прочитать информацию, нанесенную на шину бензопилы. Есть три набора цифр, которые вы найдете на шине бензопилы.

К сожалению, после многих лет использования и злоупотреблений эти цифры могут быть плохо читаемы. Кроме того, на некоторых слитках эти номера не проштампованы.

Итак, что вы делаете, когда нужная вам информация больше недоступна? Ну и остается сделать только одно, измерить длину цепи бензопилы. Очевидно, что это легче сказать, чем сделать, поскольку существует несколько факторов, определяющих длину цепи.

Это подводит меня к сегодняшней теме, как измерить цепь бензопилы. Таким образом, в этой статье мы обсудим, как измерить шаг и калибр. Кроме того, я буду обсуждать, как подсчитать количество приводных звеньев.

Определить правильный размер цепи для вашей бензопилы всегда непросто. Во-первых, есть три типа измерений, которые имеют решающее значение для процесса определения правильного размера цепи. Во-вторых, вы должны учитывать размер вашей бензопилы.

При этом давайте посмотрим, как измерить длину цепи бензопилы.

Количество звеньев привода

Число звеньев из этих трех вычислить проще всего. Звенья, также называемые проушинами, выступают с нижней стороны цепи и приводят цепь в действие, захватывая ведущую шестерню. Подсчет количества звеньев в цепи прост и не требует специальных инструментов.

Однако это может быть неприятно, особенно если вы пропустите хотя бы одну ссылку. Чтобы легко сосчитать эти звенья, не пропустив ни одного, положите цепь на ровную поверхность. Убедитесь, что приводные звенья обращены друг к другу.

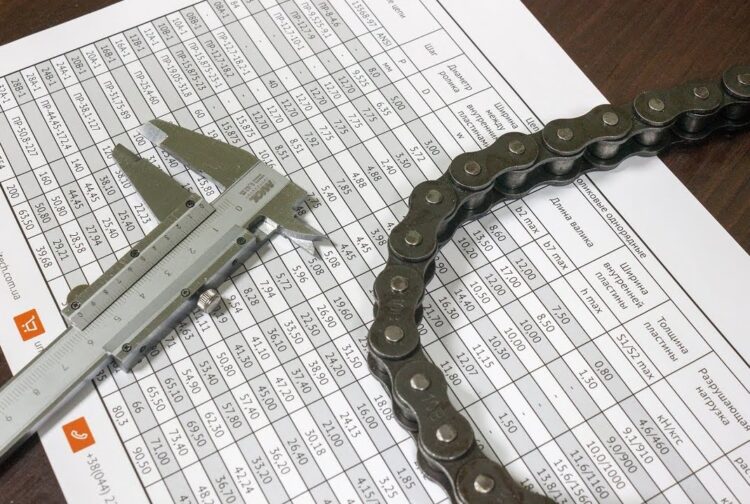

Измерение шага

Хотя подсчитать количество звеньев достаточно просто, этого нельзя сказать о том, как определить шаг и диаметр цепи бензопилы. Измерение шага и толщины цепи требует использования точных инструментов, таких как шкала или штангенциркуль.

Начиная с шага, это расстояние между звеньями. Чтобы определить шаг цепи, измерьте расстояние между любыми тремя заклепками. Затем разделите результат на два. Некоторые из наиболее распространенных измерений шага включают 0,325 дюйма и 0,404 дюйма.

Шаг цепи будет напечатан на цепи. В некоторых случаях он отпечатан на стержне. Производители по-разному сообщают шаг своих цепей. Эту информацию также можно найти в Интернете.

Измерение калибра

Наконец, калибр, который относится к ширине выступов на цепи. Для измерения этого небольшого размера вам понадобится штангенциркуль.

Некоторые стандартные измерения включают 0,043, 0,050, 0,058 и 0,063 дюйма.

Размер шины

Шина бензопилы — это часть бензопилы, которая соединяется с корпусом двигателя. Это та часть, вокруг которой обвивается цепь. Размер этого стержня сильно повлияет на размер цепочки, которую вы должны получить.

Есть два измерения, которые вам нужно сделать в отношении стержня. Во-первых, это длина реза. Чтобы получить это измерение, выровняйте рулетку с краем стержня. Измерьте расстояние от места соединения шины с корпусом бензопилы до самого дальнего зуба носа бензопилы.

В идеале полученное значение должно находиться в диапазоне от 12 до 20 дюймов. Другое измерение, которое вам нужно, — это вся длина стержня. Для этого снимите кожух бензопилы и измерьте всю шину.

Что означают цифры на цепях бензопилы?

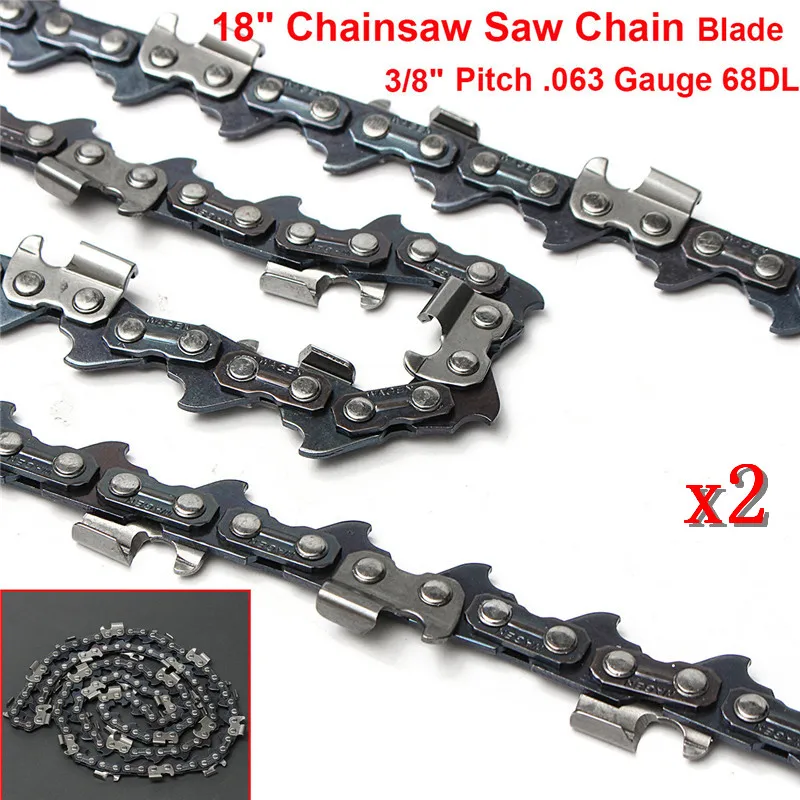

На цепях будут проштампованы шаг, калибр и количество звеньев. Обычно это числа, которые вы найдете в цепочке. Иногда эти числа будут смешиваться с другими числами.

В общем, если вам интересно, что означают цифры на цепях бензопил? Они представляют шаг, калибр и количество звеньев драйвера.

Почему эти измерения имеют значение

Итак, какая цепь для бензопилы лучше? Чтобы ответить на этот вопрос, вам нужно рассмотреть все измерения, которые я изложил выше. Вообще говоря, шаг, калибр и количество звеньев цепи определяют, для какой резки она подходит.

В этом отношении цепи с шагом 0,404 дюйма лучше всего подходят для тяжелых условий эксплуатации. Такие бензопилы вы обнаружите, что их используют пожарные. Чем больше расстояние между звеньями, тем агрессивнее резка.

С другой стороны, цепи с шагом 0,325 дюйма больше подходят для низкопрофильной резки. Это цепи, которые вы найдете на бензопилах с длиной шины менее 18 дюймов. В основном это непрофессиональные дешевые бензопилы среднего размера.

Датчик влияет на то, насколько хорошо цепь захватывает шину. Толщина приводных звеньев, соединяющих цепь с шиной, требует стрижки. Если у вас нет машинки для стрижки, лучше всего обратиться к профессионалу.

Цепь какой длины мне взять?

Длина цепи определяется шагом и количеством звеньев в цепи. На новых цепях эта информация будет напечатана либо на самой цепи, либо в руководстве. После того, как вы получили шаг и количество звеньев, вам нужно найти соответствующую цепочку.

Цепь какой длины мне взять? Все зависит от шага и количества ведущих звеньев в вашей старой цепи.

Заключение

Запасная цепь, не подходящая к вашей бензопиле, опасна. Это может привести к повреждению бензопилы или, что еще хуже, к травме. Вот почему важно измерить цепь бензопилы перед заменой.

Если по какой-либо причине у вас возникли проблемы с получением основных измерений, может быть целесообразно обратиться к профессионалу. В целом, эти измерения будут определять тип сменной цепи, которую вы получите для своей бензопилы.

Как считать звенья бензопилы

Содержание:

Необходимые инструменты

Производители бензопил говорят, что укоротить цепь в домашних условиях нереально, потому что само освоение их производства очень сложно и требует высокоточного оборудования . Скажу сразу, что хоть в цепи бензопилы и как мерить и выбирать шаг, размер, длину цепи. Практика показывает, что нет ничего нереализуемого. Для того, чтобы укоротить цепочку, вам понадобится:

Соединительные звенья

Если все характеристики цепи смешаны с частями вашей бензопилы, то можно приступать к соединению звеньев. Соединяем звенья на заклепку, плотно прижимая их боковые части. Заклепать выступы уже не получится, т. к. они стачиваются заподлицо со звеньями. Придется использовать электросварку. Для этого нужно взять электрод меньшего диаметра.

Определение износа цепи: а. износ зубов, б. установка дополнительной фиксирующей пластины на ключевое звено.

Не рекомендуется сразу приступать к сварке, так как это очень узкая работа. как заточить цепь заточка пильной цепи от бензопилы на купленном станке. Потренируйтесь делать это сначала на других деталях. Так вы хотя бы примерно будете понимать, на каком токе нужно варить и какое время сварки выбрать. Ну и электрод станет короче, что позволит точнее сваривать. Достаточно очень короткого промежутка времени, чтобы «схватить» заклепку. После тренировки привариваем заклепки к боковым частям звена. Остается только стачивать напильником лишний металл с обеих сторон и цепь можно считать готовой к использованию.

Как узнать размер цепи бензопилы

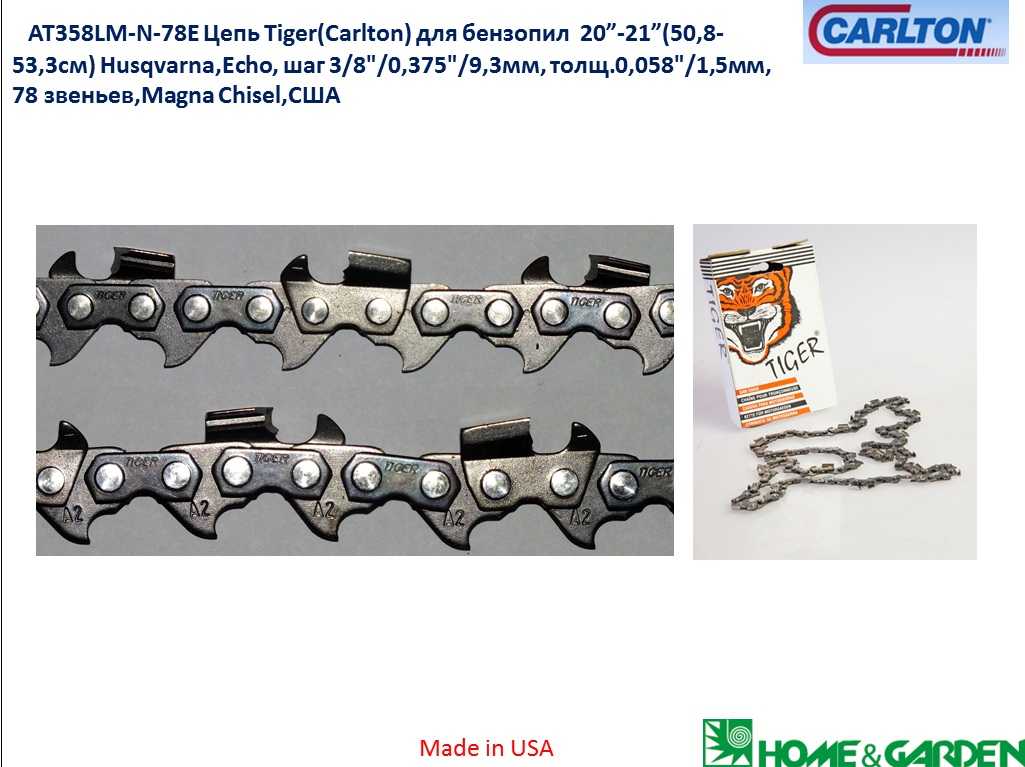

Маркировка цепи для бензопилы

В некоторых ситуациях владельцы бензопил могут испытывать некоторую путаницу, не зная всех маркировок цепей для этих инструментов. По этому размеру можно сказать о цепи бензопилы. как узнать какой шаг у цепи. В конечном итоге это приведет к неудачным покупкам. Выбор бензопилы зачастую определяется лишь несколькими основными аспектами, одним из которых является шаг цепи. Этот показатель помогает выделить будущие возможности инструмента, в том числе его скорость резания, и по нормам должен соответствовать уровню мощности двигателя. Как маркируются цепи? Давайте разберемся!

Как измерить длину цепи бензопилы AURAMM.RU

Длина шины бензопилы. Как измерить и подобрать шаг, размер, длину цепи для . Скажу сразу, что хоть в цепи бензопилы и как мерить и выбирать шаг, размер, длину цепи. Нужно ли учитывать?

Бензопила – один из самых необходимых и практически доступных инструментов для любого добросовестного хозяина: без нее не обойтись ни дачнику, ни владельцу частного дома. Заготовка дров, обрезка деревьев и кустарников, строительство или ремонт беседок, скамеек, веранд и т. д. бензопила всегда является первым помощником в таких домашних делах. Заточка цепи бензопилы Количество звеньев определяет длину цепи, как определить. Без него не обойдутся профессиональные мастера на суровых стройках и вырубках.

Технические параметры пильной цепи

При выборе цепи для бензопилы необходимо обратить внимание на несколько важных характеристик:

  • количество звеньев;
    • шаг цепи
  • ;
  • толщина ведущего звена;
  • цель использования.

Кроме того, на нашем сайте вы можете выбрать цепь по модели пилы через руководство по цепной пиле.

Количество звеньев цепи. Определяется внутренними зубьями цепи.

Шаг цепи — это расстояние между тремя последовательными заклепками, деленное на два. Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4″, 0,325″, 3/8″, 0,404″ и 3/4″.

Шаг 1/4 дюйма (6,35 мм) для небольших цепей, используемых на маломощных одноручных пилах.

Наиболее распространены цепи с шагом 0,325 дюйма (8,25 мм) и 3/8 дюйма (9,3 мм). ими оснащены более 80% производимых в мире пил.

Шаг 0,404 дюйма (10,26 мм) и 3/4 дюйма (19,05 мм) имеют более крупные звенья цепи и более высокую производительность. В течение нескольких десятков лет ими комплектовали пилы российского производства, но сейчас они устанавливаются только на мощные валочные пилы и харвестерную технику.

Чем больше шаг цепи, тем крупнее звенья, входящие в ее состав, и тем выше ее производительность, но тем шире разрез. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. Цепи с малым шагом имеют и другие преимущества. больше зубьев на единицу длины, более плавное движение в пропиле и, соответственно, меньше вибрации, чище рез.

Толщина ведущего звена. В процессе работы цепь скользит в канавке шины, причем это скольжение должно быть плавным, без заеданий и в то же время без лишней «бугристости». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает возможность ее «демонтажа». Все предусмотрено пяти типоразмеров:

  • 1,1 мм (0,043 дюйма) для маломощных пил
  • Бытовые и полупрофессиональные цепи 1,3 мм (0,050 дюйма),
  • Мощные и производительные пилы 1,5 мм (0,058 дюйма),
  • Высокопроизводительные пилы 1,6 мм (0,063 дюйма) и 2,0 мм (0,080 дюйма).

Использование по назначению предъявляет свои требования к используемым цепям. Например, при распиловке твердой и загрязненной древесины или при сносе и строительстве конструкций. лучше использовать специальные карбидные цепи Picco Duro или Rapid Duro, которые имеют карбидные зубья или накладки, придающие им непревзойденную прочность и долговечность. Некоторые работы просто невозможно выполнить без их помощи.

Известно также, что для продольной распиловки древесины (по направлению волокон) желательно использовать специальные цепи. Основное отличие цепей продольного и поперечного типа заключается в углах атаки режущих звеньев. Для поперечных цепей они составляют 25-35 градусов. Цепи для продольной пилы (например, цепи Stihl Picco Micro X) имеют более острые углы. от 5 до 15 градусов.

Использование несоответствующих своему назначению цепей приводит либо к снижению производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительные характеристики цепи включают высоту профиля и глубину резания.

Высота профиля. Цепи бывают высокого и низкого профиля в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи обычно используются в профессиональных целях, чтобы обеспечить наилучшие характеристики резки. Низкопрофильные цепи устанавливаются на бытовые и любительские бензопилы, т.к. увеличенная площадь опоры режущего звена и уменьшенная толщина стружки более безопасны.

Глубина резания — это величина зазора между вершиной зуба и ограничителем резания, который определяет толщину стружки. Чаще всего встречаются образцы с зазорами 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже. с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для машинных валочных агрегатов.

Глубина резания в значительной степени определяет производительность резания. Чем больше зазор, тем выше производительность. Недостатком производительности является вибрация. Так цепи с малой глубиной пропила в пропиле двигаются мягче, меньше «дёргаются». Поэтому для баланса вибрации и производительности на цепь с большим шагом часто устанавливают фрезы с малой глубиной резания, и наоборот.

Сколько звеньев в цепи бензопилы AURAMM.RU

Маркеры цепи бензопилы

В некоторых ситуациях у владельцев бензопил может возникнуть некоторая путаница в знании всех маркировок цепей для этих инструментов. Угол заточки цепи бензопилы можно менять, в зависимости от того, какая работа будет производиться. В конечном итоге это приведет к неудачным покупкам. Выбор бензопилы зачастую определяется лишь несколькими основными аспектами, одним из которых является шаг цепи. Этот показатель помогает выделить будущие возможности инструмента, в том числе его скорость резания, и по нормам должен соответствовать уровню мощности двигателя. Как маркируются цепи? Давайте разберемся!

Ступенька – это промежуточное расстояние между тремя заклепками, расположенными рядом. Для правильного расчета шага цепи следует замерить расстояния между осями трех близко расположенных заклепок. В виде формулы это выглядит так:

L = S / 2

Где, L – длина шага, который в бензопилах характеризует степень удаленности 2-х зубьев по отношению друг к другу;

S. Величина зазора между двумя последними заклепками из трех.

Размер шага также может быть равен длине расстояния между двумя соседними хвостовиками.

Закономерность: чем больше расстояние между режущими зубьями, тем глубже они войдут в распиливаемый материал

За счет увеличения шага цепи появляется возможность увеличить производительность бензопилы. Но, в подобном случае изменяется степень усилия, прилагаемого для осуществления вращения ведущей звездочки. И чем больше шаг цепи, тем больше должна быть мощность двигателей и тем больше физических сил затрачивается на ее протягивание при резке материалов.

Как выбрать цепь для бензопилы

В этом видео я расскажу как выбрать цепь для бензопилы, какие виды цепей бывают и какая цепь подойдет именно вам.

Инструменты, которые потребуются для укорачивания

Правильно укоротить цепь бензопилы можно своими руками с помощью специальных инструментов.

Машина для удаления заклепок

Для разборки используется специализированная машина. удар. Машина выполнена в виде небольшого механического пресса. В нижней его части установлена ​​съемная наковальня, имеющая пазы разного размера. Рабочий шток устройства также имеет насадки разного диаметра. Это дает возможность использовать станок для цепей разных производителей. Заклепку извлекают, выдавливая ее из гнезда.

Внимание! Диаметр съемного наконечника штока не должен превышать диаметр отверстия в боковых пластинах.

Станок для установки заклепок

После разборки и удаления элемента цепи рабочие звенья необходимо снова соединить. Для этого используется клепальная машина. Процесс сборки происходит с помощью специального рабочего ролика, который приводится в движение электродвигателем.

Заклепка зажимается между стационарной наковальней и рабочим валком. Оператор самостоятельно устанавливает давление рабочего ролика с помощью регулировочного винта. При вращении ролика край заклепки постепенно сминается, что делает невозможным отрыв звеньев друг от друга.

Справка: использование станков для укорачивания цепи бензопилы позволяет максимально приблизить качество сборки к заводскому образцу. Однако эти устройства довольно дороги, и их покупка для домашнего использования невыгодна. Кроме того, не всегда есть возможность использовать специализированные устройства прямо на рабочем месте. В связи с этим укорачивание можно выполнять подручными средствами.

Как укоротить цепь бензопилы своими руками. процедура

Часто при работе бензопилы происходит растяжение пильной цепи, что делает невозможным дальнейшее использование инструмента. На сегодняшний день существуют специализированные мастерские, оказывающие услуги по укорачиванию цепи бензопилы, но укоротить цепь бензопилы своими руками в домашних условиях или прямо на рабочем месте возможно.

Причины растяжения цепи

Цепь бензопилы, независимо от производителя, может растягиваться по нескольким причинам:

  • Неправильная работа масляного насоса. Недостаточная подача масла приводит к перегреву цепи и быстрому ее растяжению.
  • Естественный износ. Возникает в результате длительного использования средства.
  • Использование некачественной смазки.
  • Нарушение правил эксплуатации бензопилы.

Важно: При обнаружении нарушений в работе масляного насоса необходимо устранить неисправности, обеспечить нормальную смазку пильного диска. Невыполнение этого требования может привести к выходу из строя ведущей звездочки. Также следует обратить внимание на качество масла. Наличие в масле различного рода абразивных микрочастиц не допускается.

Методы удаления заклепок без использования специализированных приспособлений

Существует несколько способов удаления заклепок без использования специализированных инструментов:

  • Сточить выступы на наждаке. При использовании этого метода необходимо контролировать степень давления на заклепку во избежание повреждения рабочих частей.
  • Отрежьте отрезным кругом угловой шлифовальной машины. Следует учитывать, что в этом случае металл нагревается, что скажется на его свойствах.
  • Срежьте головки напильником или напильником. С помощью этого метода риск повреждения ссылки сводится к минимуму.
  • Срубить долотом. Перед началом работы вам нужно будет надежно закрепить цепь в тисках.

После того, как внешние выступы будут полностью срезаны, нужно будет выбить заклепку из посадочного места. Для этого нужно подобрать перфоратор, диаметр которого будет соответствовать диаметру отверстия. Пробойник нужно надеть на заклепку и выбить резким ударом молотка. После выполнения этих действий цепочка будет отключена.

Внимание! Во избежание повреждения звеньев надежно закрепите их. Кроме того, пуансон должен быть установлен строго перпендикулярно срезу заклепки.

Как заклепать цепь бензопилы

Чтобы собрать цепь, на нее нужно будет установить ремонтное звено. Необходимо учитывать, что его размеры должны строго соответствовать размерам рабочих звеньев. Установка запчасти с другим шагом или профилем может повредить ведущую звездочку, ведомую звездочку и пильный диск бензопилы.

Ремонтное звено продается с заклепками, которые нужно просто закрепить. Для этого нужно уложить цепь бензопилы на наковальню. После этого наденьте пробойник на новую заклепку и резким ударом молотка расплющите головку. Клепать необходимо до тех пор, пока образовавшееся утолщение не перекроет отверстие в наружной пластине.

При сплющивании контролировать степень прижима боковых пластин. После сборки установленное звено должно свободно перемещаться по оси. Установка цепи с заклинившим звеном на бензопилу не допускается. Несоблюдение этого правила может привести к более серьезному повреждению устройства.

Некоторые используют для сборки аппараты электродуговой сварки. В этом случае кромки заклепок приварены к наружным соединительным пластинам. Применение электросварки предполагает нагрев металла до высокой температуры. В результате перегрева изменяются свойства металла, он становится менее износостойким.

Рекомендация: после сборки и установки детали на бензопилу необходимо проверить ее работоспособность при минимальной нагрузке. Только в случае нормальной работы можно увеличить нагрузку.

Из информации, описанной выше, следует, что растяжение цепи на бензопиле явление достаточно распространенное. Укоротить цепочку в домашних условиях вполне реально, стоит только заручиться традиционными инструментами, которые есть в запасе почти у каждого хозяина.

Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Это также необходимо сделать, если имеющаяся шина короче цепи и невозможно выбрать подходящий пильный элемент.

Правила замены и натяжки цепи на бензопиле

Натяжение цепи на бензопиле влияет не только на нормальную работу машины, но и на безопасность работающего с ней оператора. Бензопила — очень травмоопасный инструмент, и ослабление цепи пилы может привести к тяжелым последствиям. В свою очередь чрезмерно натянутая цепь увеличивает нагрузку на инструмент. Поэтому перед каждым пуском станка необходимо убедиться, что этот важный элемент имеет правильное натяжение.

Как снять заклепку

Чтобы изменить элементы цепи или укоротить ее, вам потребуется разделить звенья следующим образом. Закрепите элемент цепи в тисках и сточить заклепки, а именно их выступающие части. Вы можете использовать файл или файл для этого. Будьте осторожны, чтобы не стереть сторону звена.

Не рекомендуется использовать УШМ, так как есть риск перегрева звеньев, что приведет к изменению физических свойств металла.

С помощью бородки (как это выглядит на фото ниже) выбейте заклепку.

Есть еще один вариант разделения ссылок. Для этого не нужно стачивать головки заклепок. Поместите звено, а именно его заклепку, над отверстием в металле или над слегка разведенными губками тисков. Далее следует надеть на головку заклепки слесарный шип и несколько раз ударить по нему молотком.

Продолжайте поочередно выбивать обе заклепки, так как они прочно закреплены на противоположной стороне звена. Постепенно заклепки начнут выходить из верхней части звена, и оно разболтается.

Преимущество этого метода в том, что заклепки можно использовать повторно, так как они не стачиваются.

Алгоритм натяжения

Перед натяжением цепи на бензопиле необходимо заглушить двигатель агрегата, либо отключить его от сети, если это электропила. Не регулируйте и не заменяйте пильное полотно, пока оно горячее. Если это сделать, металл после охлаждения даст усадку и натяжение будет слишком велико, что может привести к повышенным нагрузкам на двигатель и деформации шины.

Натяжитель цепи находится с правой стороны машины, под кожухом, в том месте, где установлен тормоз сцепления и находится крепление шины. На бензопилах Husqwarna, Stihl, Poulan и Partner внешний натяжитель выглядит как обычный болт.

Итак, чтобы отрегулировать цепной элемент аппарата, нужно выполнить следующие действия.

  • Слегка ослабьте гайки на правой боковой крышке, чтобы шина не перекосилась.
  • Вставьте отвертку в регулировочный болт натяжителя и поверните его вправо (по часовой стрелке). От этих действий покрышка придет в движение, а цепь натянется. Если повернуть болт влево (против часовой стрелки), то звенья цепи расслабятся.
  • Далее следует натянуть цепь до состояния, чтобы она не провисала и не болталась.
  • Проверьте натяжение элемента: возьмитесь за режущее звено примерно по центру стержня и с небольшим усилием потяните вниз. Цепь должна быть натянута, иметь эластичность, а хвостовик режущего звена должен входить в паз шины примерно на 1/3 ее высоты.

На электропиле Makita регулятор натяжения сконструирован таким образом, что его можно поворачивать без использования каких-либо инструментов. Поворот по часовой стрелке натянет цепь, если повернуть регулятор в обратном направлении, натяжение элемента цепи ослабнет.

Замена элемента бензопилы

Если вам необходимо заменить цепь на бензопиле, выполните следующие действия.

  • Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить гайки крепления.
  • Открутив крепления, снимите крышку, закрывающую муфту со звездочкой.
  • Возьмите шину рукой и толкните ее к звездочке, чтобы ослабить цепь.
  • Снимите элемент цепи с ведущей звездочки.
  • Теперь нужно установить цепь на бензопилу. Возьмите новую пилу и сначала наденьте ее на ведущую звездочку.
  • Затем нужно надеть цепь на шину, поместив элемент в ее канавку по всему периметру. Важно, чтобы звенья правильно сели на ведомую звездочку в верхней части шины. Обратите внимание на направление режущих звеньев при установке. Они должны быть направлены в сторону от агрегата, на верхнюю часть шины.
  • Переместите шину в направлении, противоположном двигателю, чтобы немного натянуть цепь.
  • После укладки пильного элемента, перед установкой крышки на место, необходимо совместить винт, которым регулируется натяжение, с регулятором, расположенным за планкой. Только после этого можно надевать крышку и слегка накручивать гайки. Затем вставьте отвертку в регулировочный винт и примените окончательное натяжение. Как производится правильное натяжение цепи, было описано выше.
  • Слегка приподнимите штангу и затяните гайки, тем самым закрепив ее. Важно не переусердствовать и не сорвать нить.

Основные проблемы с цепью бензопилы

Пользователи бензопил часто сталкиваются с проблемой натяжения цепи пилы. Оно либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, эти неприятности вызваны поломками агрегатов. Поэтому, прежде чем приступить к процедуре натяжения звеньев цепи, следует проверить и устранить возможные причины, которые могут привести к перекосу.

Растяжение цепи бензопилы может быть вызвано большими нагрузками или недостаточной подачей смазки на шину. Это приводит к перегреву пилы, расширению металла, увеличению элемента пилы и его слету с шины. Подача масла может быть нарушена при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы меняли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она немного растянется. Нужно только вовремя проверять натяжение, чтобы элемент не слетел с шины.

Цепь из некачественной стали тоже быстро растягивается.

Изготовление цепи бензопилы вручную. Нет спиннера Нет прерывателя.

При износе ведомой или ведущей звездочки сцепление звеньев цепи уменьшается, что приводит к вылету пильного элемента. В этом случае придется откручивать цепной привод и менять звездочку. Также пильный диск агрегата может слететь из-за его растяжения или деформации покрышки.

Если цепь на вашей бензопиле ослабевает, то причиной этой неисправности может быть неисправный механизм натяжения.

Как определить степень натяжения

Быстрая проверка натяжения цепи очень проста: нужно взяться за зубец и потянуть вверх. Если цепь натянута правильно, то хвостик будет погружен в паз планки на 1/3 ее высоты. Превышение этого показателя свидетельствует о чрезмерном напряжении, а уменьшение показателя о слабом.

В норме пила должна двигаться по шине свободно, без особых усилий. Если движение элемента затруднено, это признак чрезмерного напряжения.

При сильном натяжении режущего элемента бензопилы шина начинает нагреваться и стачиваться, увеличивается нагрузка на двигатель, он быстро изнашивается. Не запускайте станок с незатянутой цепью, так как она может защемиться и порваться при пилении, что представляет опасность для пользователя станка. Цепь может слететь с шины и травмировать конечности, а еще она часто рвется сама и повреждает шину. Также работа с ослабленным элементом цепи приводит к одностороннему износу шины, после чего устройство перестает делать ровные пропилы, а пилу уводит в сторону.

Как соединить звенья

Не бойтесь заклепывать, так как заклепка имеет утолщение в центральной части, которое служит упором.

Некоторые мастера советуют соединять звенья сваркой. Этот метод будет работать, если заклепки были сняты. Но сначала нужно поэкспериментировать на какой-нибудь железяке, чтобы подобрать подходящий режим сварки.

Сварка должна производиться коротким и тонким электродом. Заклепку приваривают сбоку от звена и удаляют лишний металл напильником. Единственным недостатком этого метода является перегрев металла, из которого изготовлены элементы схемы. Как было сказано выше, из-за перегрева может снизиться износостойкость звеньев.

Механизм натяжения цепи

Для дополнительного удобства винт натяжения цепи можно расположить сбоку.

Двигатель

Двигатель бензопилы имеет максимальную скорость около 13 500 об/мин. Это предъявляет жесткие требования к маслу, добавляемому в топливную смесь.

Карбюратор

Ниже представлена ​​схема карбюратора другой бензопилы.

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять или обогащать смесь в зависимости от условий эксплуатации. Для точной настройки имеется несколько винтов, с помощью которых регулируются низкие и высокие обороты двигателя и обороты холостого хода. Сверху на карбюратор устанавливается воздушный фильтр, который очищает поступающий в него воздух.

Сцепление

При малых скоростях элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (2) и не передают вращение барабану (3 ), соединенный со звездочкой приводной цепи. Когда обороты двигателя бензопилы достигают значений, при которых центробежная сила превышает силу пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его вращать. В результате ведущая звездочка начинает вращаться, приводя в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

Что такое шаг, приводные звенья и калибр в бензопиле?

На других бензопилах звездочка может находиться снаружи муфты.

Основное преимущество муфт данного типа заключается в том, что при заклинивании цепи муфта бензопилы проскальзывает, не заглушая двигатель и не вызывая поломки механизмов, передающих движение от двигателя к цепи.

Стартер

Пусковой механизм состоит из барабана (1) с тросом (2) и рукояткой (3), рамы (4) с возвратной пружиной. При резком вытягивании рукоятки храповик барабана входит в зацепление с зубьями вала двигателя и проворачивает коленчатый вал. При отпускании ручки возвратная пружина возвращает ее в исходное положение.

Требуется определенное усилие, чтобы провернуть коленчатый вал со скоростью, с которой запускается двигатель. Завести бензопилу с одного рывка часто не удается, приходится дергать несколько раз. Для облегчения запуска используются различные методы. обогащение топливной смеси с помощью заслонки карбюратора, либо снижение давления в цилиндре с помощью декомпрессионного клапана (для облегчения проворачивания коленчатого вала). Клапан выполнен автоматически закрывающимся при повышении давления в цилиндре при воспламенении смеси. Иногда в пусковом механизме используется дополнительная пружина, которая при вытягивании троса сначала сжимается, а затем резко разжимается, раскручивая мотор.

Основными и наиболее сложными звеньями цепи являются режущие звенья, которые подразделяются на правосторонние и левосторонние. Верхний край зуба. самый широкий из всех элементов. Он обеспечивает широкий пропил, чтобы предотвратить застревание оставшихся звеньев.

Форма режущих зубьев может значительно различаться в зависимости от цепи и производителя. Есть две основные формы. рубильная машина (а) и долото (б). Однако существуют и другие промежуточные контуры резцов.

Зубчатые режущие кромки. сбоку и сверху. заточены под определенным углом. Для цепей продольного пиления он составляет 10°, для поперечных. 30°. Цепи для продольной пилы используются редко. При необходимости продольную распиловку также можно выполнить с помощью цепи поперечной пилы. Подробнее об углах заточки цепи бензопилы читайте в статье Заточка цепи бензопилы.

Основной характеристикой цепи является ее шаг. Чтобы определить шаг цепи, измерьте расстояние между серединами первой и третьей заклепок (см. рисунок ниже) и уменьшите это расстояние вдвое. Полученный результат. шаг цепи в мм. Однако в большинстве случаев шаг цепи указывается в дюймах. Расстояние между центрами первой и третьей заклепок-заклепок измеряют, поскольку расстояние между отверстиями ведущих звеньев и режущих звеньев или соединительных звеньев может различаться по величине. Наиболее распространены цепи 0,325 и 3/8” (8,255 и 90,525 мм соответственно). Цепи с шагом 0,325 применяются с маломощными двигателями (до 40-50 см 3 ), а мощные бензопилы обычно комплектуются цепями с шагом 0,404 дюйма (такие цепи имеют более высокую производительность). Срез получается более чистым и точным при пилении цепью с меньшей толщиной звеньев и меньшим шагом.

Толщина хвостовика является важной характеристикой. Существует пять стандартных толщин: 1,1, 1,3, 1,5, 1,6 и 2 мм. Наиболее распространены цепи с хвостовиком 1,3 мм (0,05 дюйма). Они широко используются как на бытовых, так и на профессиональных бензопилах. Толщина приводных звеньев должна соответствовать ширине паза направляющей шины, чтобы пильная цепь идеально ложилась на направляющую шину.

Производители цепей используют разные технологии для их изготовления и используют разные материалы. Определяющей характеристикой последних является не твердость (слишком твердые зубья плохо поддаются ручной заточке), а вязкость и ударопрочность. Именно они определяют долговечность цепи. Поэтому при изготовлении режущих зубьев применяют износостойкие легированные стали. Резцы часто хромируют для повышения твердости их поверхности. Некоторые фирмы используют дробеструйную очистку для повышения прочности зубьев.

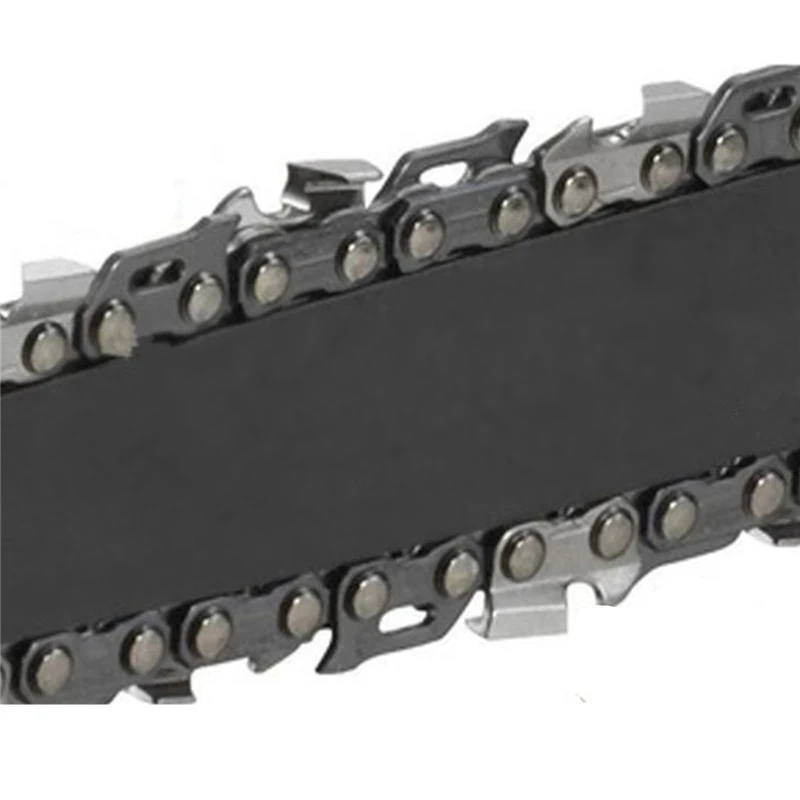

Для направления цепи шина имеет по периферии направляющую канавку, в которой перемещаются ведущие звенья цепи. Канавка паза также служит каналом подвода масла для смазки цепи. К основным параметрам шины относятся:

  • Размеры соединительных отверстий (а) в зависимости от типа бензопилы.
  • Ширина паза (б), которая должна соответствовать толщине хвостовиков используемой цепи. Ширина паза шины всего на несколько сотых миллиметра больше, чем толщина приводных звеньев соответствующих пильной цепи. Это обеспечивает точное боковое ведение пильной цепи.
  • Шаг концевой звездочки (с), который также определяет совместимость используемых цепей с шиной.
  • Длина реза (г), определяющая размер материала заготовки. диаметр ствола дерева и др.

Система очистки воздуха

Предварительные фильтры могут иметь различную конструкцию и состоять из нескольких элементов, в частности, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему очистки воздуха и используется только зимой, при плюсовых температурах удаляется.

В некоторых моделях бензопил на этапе предварительной очистки воздух очищается с помощью центробежных сил. Поток воздуха закручивается крыльчаткой маховика, в результате чего примеси выбрасываются из всасывающего патрубка на фильтр тонкой очистки.

Фильтры тонкой очистки изготавливаются из диффузионной пены, нейлоновой сетки и других материалов.

При работе бензопилы воздух в зоне ее действия сильно загрязнен опилками и древесной пылью. Чрезмерное загрязнение фильтра уменьшает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси и снижению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Ее следует проводить не только при разборке бензопилы с целью ее ремонта, но гораздо чаще, после любой длительной и грязной работы. Очистка осуществляется методом, который зависит от типа фильтрующего материала. чаще всего путем продувки и промывки.

Устройство бензопилы

Помимо перечисленных узлов, бензопилы имеют систему очистки воздуха, подаваемого в карбюратор, шину с пильной цепью, стартер, натяжитель цепи, зажигание, глушитель и др.

Топливо система

Чтобы по мере расхода топливной смеси топливный бак наполнялся воздухом и в нем не создавалось отрицательное давление, которое будет препятствовать поступлению топлива из него в карбюратор, и в то же время, чтобы топливо не вытекает из воздушного отверстия, крышка, закрывающая заливное отверстие, сделана сапун. И кстати, если сапун забьется грязью, бензопила заглохнет.

Из бака топливо подается по свободно болтающемуся в баке шлангу. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в топливо. Топливный фильтр крепится к входному концу шланга. Топливо подается насосом внутри карбюратора.

Для облегчения запуска некоторые бензопилы оснащены ручным насосом предварительной заливки. грунтовка. При запуске бензопилы с помощью праймера карбюратор заранее заполняется топливом (излишки топлива стекают обратно в бак). Это позволяет запустить двигатель быстрее, поскольку уже пройден этап заполнения карбюратора топливом, которое без праймера выполняется насосом карбюратора за счет стартера.

Как узнать, сколько дисковых ссылок мне нужно?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
