Содержание

Как крепить дюбель – крепление с помощью дюбелей


Как забивать дюбеля в стену

При выполнении многих ремонтных работ часто возникает необходимость в применении дюбелей. При забивании этой детали в поверхность стены возникает надежный крепежный узел, который способен выдерживать большие нагрузки. Правильно забитый дюбель практически невозможно вынуть из тела материала, в котором он зафиксирован. Давайте разберемся, как забивать дюбеля в стену правильно.

Разновидность дюбелей

Дюбелей существует множество видов. Для каждого конкретного случая подбираются разные – все зависит от поставленной задачи. Все дюбели разделяются на две большие группы: универсальные и распорные.

Распорный

К распорным дюбелям относятся крепежные детали, корпус которых при монтаже подвергается расширению. Верхняя часть детали, как правило, производится из плотной пластмассы, в то время как сердечник, который вкручивается во втулку, изготовляется из пластика или металла. Такие дюбели преимущественно забиваются в твердые стены со сплошным наполнителем.

Универсальный

Универсальные дюбели можно закрепить в стене, которая отличается пустотелостью. Материал верхней части такого дюбеля под действием вращающейся силы сердечника скручивается и образует нейлоновую поверхность, которая плотно прилегает к поверхности отверстия, проделанного в стене. Для фиксации утеплителей применяют дюбели с широкими шляпками.

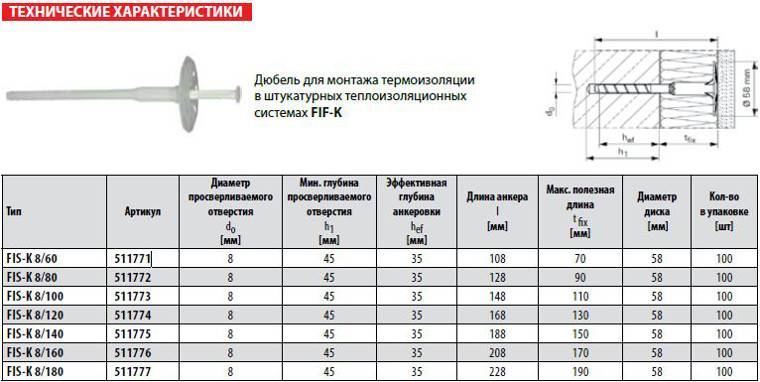

Тарельчатый

Длина дюбелей колеблется в широких пределах – от 20 до 120 мм. Это же касается и диаметра деталей – от 4 до 20 мм.

Одними из наиболее популярных крепежных изделий являются пластиковые распорные дюбеля. Корпус в таких деталях производится из нейлона, полипропилена или других идентичных материалов. Втулка такого дюбеля выглядит фигурно – на ней просматриваются множество острых выступов и усиков, благодаря которым деталь крепко «сидит» в стене. Распорный пластиковый дюбель оснащен металлическим сердечником, который длиннее внешнего основания. На сердечнике нарезана резьба или имеются конусообразные образования. Благодаря им внутренняя часть дюбеля при вкрученном состоянии крепко удерживается в пластиковой втулке и, соответственно, в стене.

Процесс забивание дюбеля

При строительстве и ремонте наиболее востребован дюбель с саморезом или дюбель-гвоздь, их можно крепить в разных материалах. Чтобы правильно зафиксировать их в стене, обеспечив качественное крепление, необходимо соблюдать определенные условия. Только на первый взгляд кажется, что забить дюбеля в стену очень просто. Чтобы не повредить материал, нужно соблюдать правило, согласно которому корпус дюбеля не должен выступать за край стеновой поверхности.

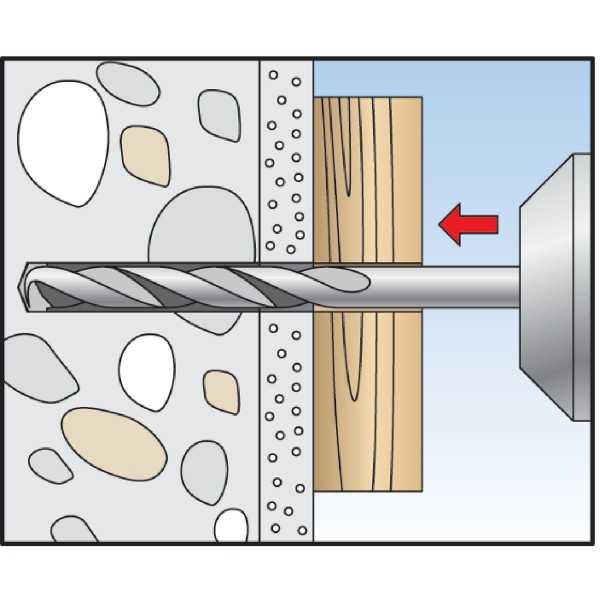

Сверлится отверстие

  • В стене перфоратором проделывается отверстие, при этом диаметр сверла должен совпадать с размером втулки дюбеля в сечении. Важно, чтобы глубина отверстия была на 0,5 см больше длины дюбеля.
  • После того как проделано отверстие, его необходимо прочистить подручным длинным предметом. Чтобы избавиться от пыли, отверстие можно продуть воздухом или, например, прочистить пылесосом.
  • Затем в отверстие необходимо вставить корпус дюбеля и забить его молотком до того момента, когда край детали станет совпадать с поверхностью стены.

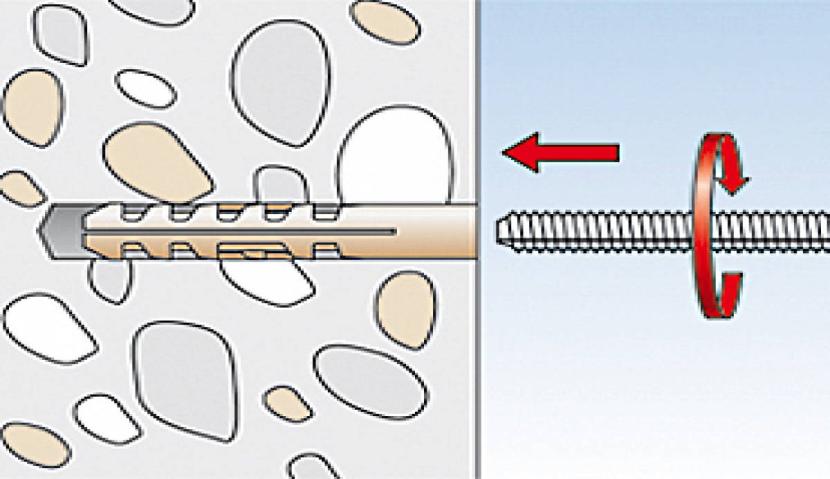

  • После этого саморез завинчивается в пластмассовую основу практически до упора. В варианте с гвоздем, последний забивается молотком. Сердечник после вхождения в тело внешней оболочки детали окажет распирающее воздействие на основу в отверстии, при этом дюбель уже вытащить будет практически невозможно. Чтобы установить дюбель качественно, нужно соблюдать все необходимые правила.

Дюбель в отверстии

Нужно учесть, что сердечник нужно закручивать, а не забивать молотком. В противном случае втулка может разорваться и потерять свои крепежные свойства. Это утверждение подходит только для дюбеля, сердечником которого является саморез. Гвоздь же должен забиваться молотком до упора.

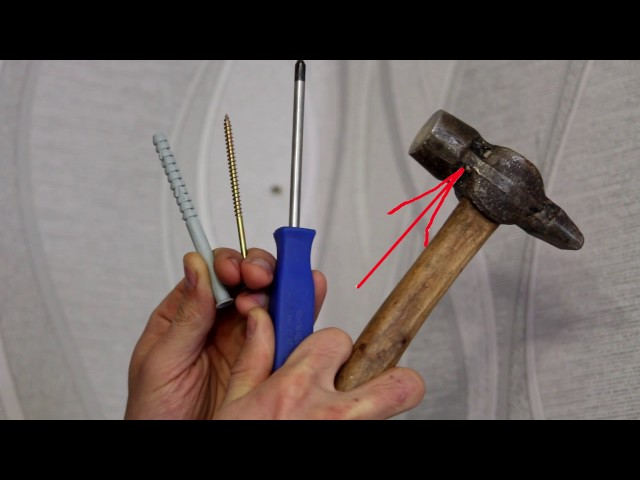

Видео

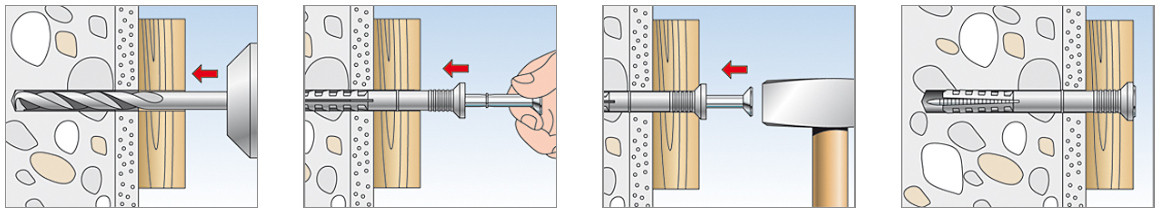

Смотрите иллюстрационное видео по установке дюбель-гвоздя:

kakpravilnosdelat.ru

Размеры и вес

Для удобства применения производители выпускают дюбельный крепеж в различных размерных вариантах. Параметры у этого изделия маркируются при помощи двух цифр. Например, 10 на 80, а также 30 на 6 или 8 на 160 – первая цифра в этом случае показывает величину диаметра в миллиметрах, а вторая цифра укажет на длину дюбеля. Параметры дюбеля по диаметру находятся в пределах от 5 до 23 мм, что касается длины, то она находится в границах от 10 до 160 мм, хотя бывают изделия и длиной 200 мм, например, дюбель-гвоздь 10х200 мм.

Как забить дюбель в кирпичную стену?

Кирпич – это материал с плотной текстурой. Кирпичные стены отличаются высокой твердостью, поэтому для установки дюбеля вам понадобятся определенные знания. Кирпич достаточно популярен в строительстве и ремонтных работах. В данном обзоре мы разберемся, как установить дюбель в кирпич, как выбрать крепеж, каких правил придерживаться в работе.

Какие дюбеля для кирпича?

Закрепление приборов и элементов мебельных принадлежностей на кирпичных стенах нуждается в качественном крепеже. Дюбель для кирпича используют в тех случаях, когда крепится что-то массивное и тяжелое. Анкера служат гарантом крепкой сцепки материалов, уменьшая тем самым вероятность выпадения. Особенность такого крепежа в том, что, попадая в материал, при зажиме наконечник закручивается в особое положение так, что такой скреп практически невозможно разъединить.

Виды анкеров, используемых для работы с кирпичными конструкциями


При работе с кирпичом применяют анкера механического и химического типа. Наиболее популярными являются метизы, использующие механические способы фиксации в стене. Для стен из кирпича наиболее востребованными являются такие виды изделий:
  • Забивные анкера, идеальные для применения с полнотелым силикатным кирпичом или шлакоблоками;
  • Клиновые анкера, применяемые для монтажа фасадных навесных систем и наружного остекления на кирпичных стенах разного типа;
  • Двухраспорные, предназначенные для монтажа ответственных массивных конструкций и предметов к стенам из полнотелого кирпича;
  • Анкерные системы MSA для фиксации легких деталей к кирпичным конструкциям любого вида;
  • Анкер-болты с шестигранной головкой. Подходят для любых стен из штучных элементов.

Также производители выпускают и другие виды метизной продукции, распространенные не слишком широко и применяемые, в основном, для специальных видов работ, связанных с монтажом оборудования или элементов отделки.

Разновидность дюбелей

Дюбелей существует множество видов. Для каждого конкретного случая подбираются разные – все зависит от поставленной задачи. Все дюбели разделяются на две большие группы: универсальные и распорные.

Распорный
К распорным дюбелям относятся крепежные детали, корпус которых при монтаже подвергается расширению. Верхняя часть детали, как правило, производится из плотной пластмассы, в то время как сердечник, который вкручивается во втулку, изготовляется из пластика или металла. Такие дюбели преимущественно забиваются в твердые стены со сплошным наполнителем.

Универсальный
Универсальные дюбели можно закрепить в стене, которая отличается пустотелостью. Материал верхней части такого дюбеля под действием вращающейся силы сердечника скручивается и образует нейлоновую поверхность, которая плотно прилегает к поверхности отверстия, проделанного в стене. Для фиксации утеплителей применяют дюбели с широкими шляпками.

Тарельчатый

Длина дюбелей колеблется в широких пределах – от 20 до 120 мм. Это же касается и диаметра деталей – от 4 до 20 мм.

Одними из наиболее популярных крепежных изделий являются пластиковые распорные дюбеля. Корпус в таких деталях производится из нейлона, полипропилена или других идентичных материалов. Втулка такого дюбеля выглядит фигурно – на ней просматриваются множество острых выступов и усиков, благодаря которым деталь крепко «сидит» в стене. Распорный пластиковый дюбель оснащен металлическим сердечником, который длиннее внешнего основания. На сердечнике нарезана резьба или имеются конусообразные образования. Благодаря им внутренняя часть дюбеля при вкрученном состоянии крепко удерживается в пластиковой втулке и, соответственно, в стене.

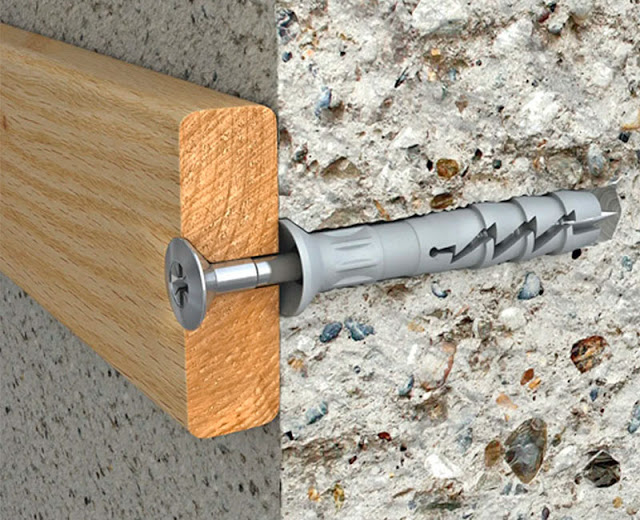

Классические дюбеля для бетона и область их применения

Крепление различных бытовых приборов и мебельных принадлежностей, прежде всего, требует применения качественного крепежа. Если рассматривать твердые строительные материалы, то, конечно, самыми оптимальными крепежными элементами можно смело считать дюбеля для бетона. Хотя по своим технологическим свойствам они рассчитаны на применение и в других полнотелых материалах. Крепления данной категории сегодня выпускают в основном из металла, нейлона и пластмассы, каждый такой крепеж обладает определенными свойствами и рассчитан для использования в определенной среде.

Также такие крепежи принято делить по способу монтажа, первым методом считается химический способ крепления, вторым – механический. Оба эти варианта абсолютно разные и имеют различные удерживающие характеристики. Что касается строения такого крепежного изделия, классический вариант – это обычно пластмассовая втулка с насечками по всей длине, для того чтобы избежать проворачивания крепления в отверстии, на ней имеются «усы», работают которые по принципу зажима.

На втулке в обязательном порядке по всей длине имеются прорези, которые позволяют креплению использовать в работе технологию «распора». Основным элементом является сам гвоздь, точнее стержень с резьбовыми насечками, при его монтаже втулка расширяется в монтажном отверстии, и крепеж прочно держится в стене. В случае если возникает необходимость демонтировать такое крепление, за счет насечек на стержне его можно просто выкрутить отвёрткой и после установить, обратно закрутив его на старое место.

Область применения такого крепежа до такой степени обширна, что легче найти сферу, где использование крепления будет нецелесообразным, нежели наоборот. При монтаже различных каркасов из профиля крепеж является незаменимой деталью всех конструкций. Установка кухонной мебели, подвесные шкафы, вытяжки: все эти бытовые приборы прочно держатся за счет применения в монтаже такого крепежного элемента.

Какие виды дюбелей больше всего подходят для кирпичных стен?

Поскольку существует изобилие дюбелей, постараемся рассказать о группах расходников, которые лучше всего подойдут для монтажа в кирпичные стены:

  • универсальные дюбель-гвозди. Это крепеж стандартного вида и конфигурации, который предназначен для полнотелого кирпича. В ходе работы убедитесь, что вы не попадаете в пустоты между кирпичами. В таком случае сложно будет произвести монтаж;
  • анкерные фасадные. Эта группа дюбелей лучше всего подходит для пустотелых кирпичей, но может применяться и для полнотелых материалов. В продаже можно найти пластиковые и металлические модификации;

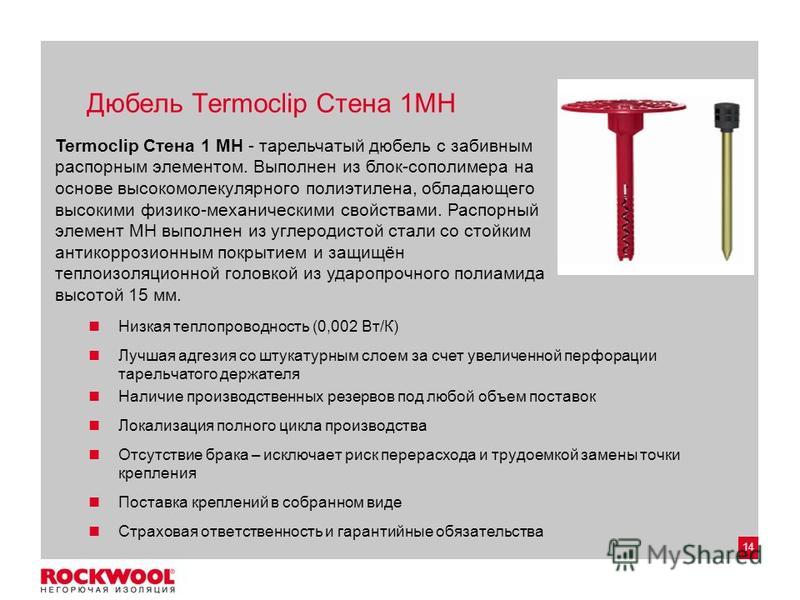

  • тарельчатые. Дюбель удлиненной формы предназначен для фиксации утепляющий материалов. Конструкцией предусмотрено наличие фиксаторов, которые позволяют крепить дюбелями материалы без деформации. Распорная часть располагается на конце изделия.

Для фиксации в кирпичной стене вы можете выбрать металлические крепежи и дюбели из прочного пластика. Металлический превосходит по прочности, предельно допустимым нагрузкам, долговечности пластиковые аналоги. При выборе обратите внимание на наличие антикоррозийного покрытия и его толщину.

Требования, общие для всех анкеров

Перечислять нюансы использования всех видов анкерных крепежей, существующих в наши дни, бессмысленно – каждый производитель предоставляет подробные рекомендации к своим метизам, в соответствии с их устройством и назначением. Но есть ряд требований, общих для всех изделий, которые предназначены для установки в кирпичные стены:


  • Отверстия для монтажа любых видов анкеров сверлятся исключительно в теле кирпича. Сверление межкладочных стыков запрещено, так как они, чаще всего, не способны удержать крепеж. Кроме этого, разрушение части шва приводит к ослаблению несущей способности стены в этом месте.
  • Любой анкер устанавливается строго перпендикулярно кирпичной конструкции. Даже небольшой уклон является грубым нарушением строительной технологии и приводит к ослаблению крепления.
  • При расчете глубины отверстия и сверлении обязательно учитывается толщина отделочного слоя – штукатурки или шпаклевки. Нужно учитывать, что анкер фиксируется в толще стены, а не в ее облицовке. Ошибки глубины заложения крепежа могут привести к самым неприятным последствиям.
  • Отверстие в кирпиче, перед установкой анкера, обязательно нужно очистить от пыли и мусора, попавших в него при сверлении. Это можно сделать при помощи специальной щетки, промышленного пылесоса или подручных средств.

Эти требования обязательны для выполнения, так как от их соблюдения напрямую зависит качество установки анкерного крепежа.

Материалы

Какой же материал предпочтительнее? Казалось бы, что может быть надежнее металла? Достоинства этого материала очевидны: прочность, долговечность, способность выдерживать большие нагрузки. Однако есть и у металлического распорного крепежа минусы. Прежде всего, их высокая цена и, как ни странно, неуниверсальность использования. Как правило, такие дюбели применяют для монтажа каких-либо конструкций к кирпичным стенам. Прекрасно подойдет он для навешивания различного габаритного оборудования: газовый котел, водонагреватель, элементы системы отопления, спортивные тренажеры, решетки, навесы и т. п. Особую разновидность металлических расходников представляют рамные крепежные элементы, предназначенные для крепежа оконных и дверных рам к кирпичным стенам.

В общих чертах устройство металлического дюбеля довольно просто, по сути, это трубка с внутренней резьбой, на рабочем конце которой произведены прорези, а ее толщина становится больше.

В процессе монтажа дюбель вводится в подготовленное отверстие соответствующего диаметра, а далее в него закручивается шпилька с внешней резьбой. Шпилька распирает лепестки дюбеля, и они надежно фиксируются в отверстии.

Значительно дешевле изготовление дюбелей из пластика. Это стало причиной огромного разнообразия пластиковых распорных дюбелей. Наиболее простые из них имеют тот же принцип, что был описан выше для металлических собратьев.

В пластиковую втулку вкручивается шуруп или саморез, может также вбиваться специальный гвоздь с резьбовой насечкой. Внедрение металлического стержня приводит к распиранию лепестков конструкции, надежно фиксирующих дюбель в материале. Особую конструкцию имеют пластиковые дюбели для пустотелого кирпича.

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

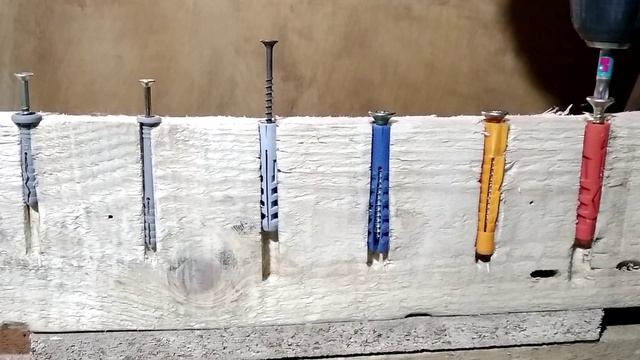

Испытываем современные технологии

Закрепить подвесные шкафы кухонного гарнитура, установить радиаторы или перила для лестницы… Для таких задач нужно выбрать правильный крепеж в зависимости от материала, в который вы будете его устанавливать. Ведь выпавший дюбель доставит массу проблем при фиксации ответственных конструкций и изменяемой нагрузки. Шкафы могут повредиться, радиатор потечь, а еще вместе с крепежом может отвалиться значительный кусок стены вокруг отверстия! Перечислим основные решения для наиболее распространенных рыхлых материалов.

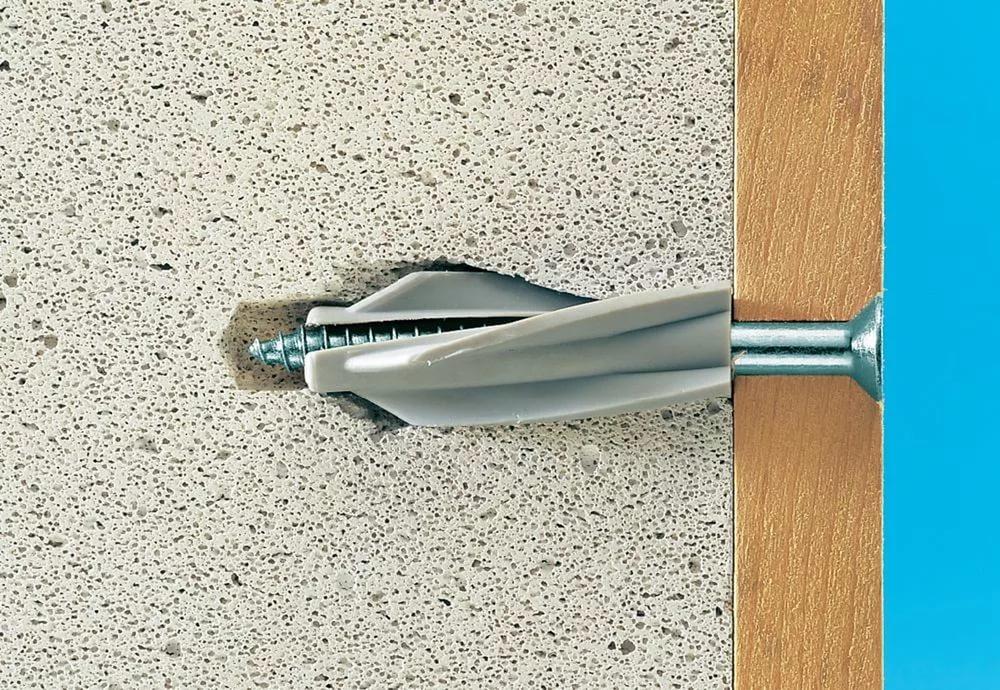

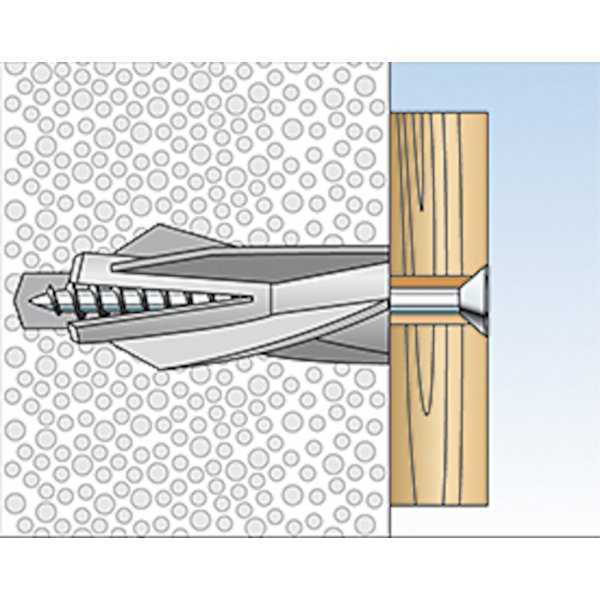

Дюбели для газо- и пенобетона

Например, вы хотите установить кондиционер в частном доме из пеноблоков. Какой крепеж выбрать? Самая распространенная ошибка – использование дюбелей для бетона. Они не будут держаться в рыхлой стене! Причем чем тоньше элемент, тем больше вероятность выпадения. Пытаться укрепить дюбель народными методами не стоит: ведь есть специальный крепеж.

Дюбели для газобетона и пенобетона бывают из разных материалов. Пластиковые подходят для крепления легковесных предметов, например, картин, светильников, полок и зеркал. Металлические способны выдерживать большие нагрузки и предназначены для монтажа техники, перегородок, сантехники и т.д.

Важно знать: пеноблок имеет ячеистую структуру и довольно хрупкий. Поэтому для крепежа тяжеловесных предметов лучше использовать дюбели большого диаметра, например, 10 – 14 мм. Стоит учесть и форму элемента. Если он имеет продольные ребра – есть риск, что от изменяемых нагрузок крепеж расшатается и вылетит из стены. Поперечные ребра лучше зацепляются внутри отверстия за материал, поэтому им не страшны динамические нагрузки. Они отлично подходят, к примеру, для вешалок или полок.

Расскажем, как закрепить дюбель в пенобетоне. Сверлим отверстие, вкручиваем с помощью шестигранного ключа пластиковый элемент, а затем фиксируем подвешиваемый предмет шурупом или саморезом. Понадобится отвертка, а лучше – шуруповерт.

Дюбели для гипсокартона

Перегородки, ниши, подвесные потолки… Все чаще их выполняют из ГКЛ – гипсокартонных листов. Это в прямом смысле два картонных листа, между которыми находится спрессованный гипс. Структура материала очень рыхлая, поэтому к нему не крепят тяжелые полки или блоки кондиционеров. Однако приходится фиксировать светильники, фоторамки, плинтуса или кабель-каналы. Для таких целей есть специальный крепеж – дюбели для гипсокартона.

На заметку: сейчас есть элементы, которые не требуют предварительного засверливания стены. Такое решение снижает риск расшатывания отверстия. Вы можете взять так называемые самозасверливающиеся дюбели с наконечником в виде сверла. Также бывают классические, но требующие специальной насадки на дрель. Дюбель-бабочка подойдет для конструкций с изменяемой нагрузкой, так как имеет распорки и надежно фиксируется в стене без риска прокручивания.

Химический анкер

Практически беспроигрышный способ укрепить дюбель в рыхлой стене. Подходит для кирпича, толстого слоя штукатурки, пено- и газобетона. Фиксация происходит за счет распорки оболочки в основании, а сцепление создает химический состав, которым крепится шпилька или арматура. Доказано, что химический анкер выдерживает в 2,5 раза большую нагрузку, чем стандартный резьбовой крепеж. Подходит даже для установки оборудования. Подробно о процессе монтажа вы можете прочитать в отдельной статье.

Саморезы по дереву в рыхлые основания не из древесины

Есть такая шутливая поговорка «шуруп, забитый молотком, держится лучше, чем гвоздь, закрученный отверткой». И в этом что-то есть. На самом деле саморезы — даже без использования какого-либо дюбеля — зачастую реально выручают мастера при необходимости закрепиться в пористых стенах. Они отлично держатся в ячеистом бетоне, в гипсовых плитах и штукатурках, в блоках из ракушечника. Саморезы просто незаменимы при монтаже предметов и кронштейнов на саманные стены.

Лучше всего использовать винты по дереву с редкой резьбой. Чем длиннее используемый крепеж, тем лучше, так как больше витков будет цепляться в рыхлом материале. Да и сам стержень у саморезов длиной 90 мм будет толще, чем, например, у 40 мм.

Кстати, идея крепления саморезами в минеральных основаниях поддерживается разработчиками строительных систем уже довольно давно. Для примера можно привести так называемый «турбовинт» или «механический анкер», «шуруп по бетону». Работают они просто. Для самореза диаметром 7,5 мм дрелью сверлится отверстие диаметром 6 мм, потом при помощи специальной биты — чаще всего используется «звездочка» Т30 — крепеж вкручивают в бетон или полнотелый кирпич.

Устройство настенного крепежа

Есть много способов восстановления настенного крепления. Выбор оптимального варианта зависит от материала стены, тяжести повешенного предмета, от умения мастера и наличия у него нужных материалов. Обычно в стене сверлится отверстие с расчётом на будущий гвоздь или саморез, в отверстие плотно забивается дюбель, а в него – выбранный гвоздь или саморез.

Дюбель – это пластмассовая пробка сложной конфигурации, которая плотно забивается молотком в заготовленное отверстие в стене. А в центральное отверстие дюбеля плотно завинчивается саморез или забивается гвоздь. Вот на его шляпку навешивается крючок или петля нужного предмета. К сожалению, очень часто плотно забитый дюбель начинает болтаться в своём гнезде. На рисунке ниже представлены дюбели для простейших случаев крепежа

Для специальных случаев существуют и специальные дюбели. Их установка даёт более надёжный результат, чем «народные методы».

Дюбели для газо- и пенобетона бывают пластмассовые для малых нагрузок и металлические для больших нагрузок, например для подвески кондиционера. В рыхлой стене следует ставить дюбели большого диаметра с поперечными рёбрами. Дюбель с продольными рёбрами может вылезти из гнезда.

ФОТО: vseinstrumenti.ru Дюбели для пено- и газобетона

Гипсокартон часто применяется при изготовлении межкомнатных перегородок. Но он очень непрочный. Дюбели для гипсокартона имеют свою резьбу. Их можно сразу вкручивать в гипсокартон. Чем выше планируется нагрузка, тем больше должен быть диаметр дюбеля.

ФОТО: vseinstrumenti.ru Существует несколько видов дюбелей, которые используются вместе с гипсокартоном

Общий порядок установки дюбелей всех типов:

  1. Сначала нужно просверлить в стене отверстие сверлом с диаметром на 1-2 мм меньше диаметра дюбеля (сверлить не перфоратором).
  2. Пропылесосить и прочистить от пыли отверстие.
  3. Загнать в отверстие клейкую массу (клей, эпоксидку, жидкие гвозди).
  4. Забить туда дюбель.
  5. Выдержать нужное время для застывания клейкого состава.
  6. В дюбель ввинтить саморез.

Дюбель для кирпича пустотелого

Визуально имеет цилиндрическую форму, напоминая пробку с отверстием. Его корпус расширяется при вкручивании винта в поверхность.

Это приводит к его надёжному закреплению в стенках отверстия. Оснащён специальной манжеткой, соответствующей винтовой шляпке, не позволяет гвоздю или шурупу провалиться внутрь дюбеля.

Разновидность дюбелей

Анкерный крепёж используют для пустотелых или пористых кирпичных стен. Завинчивание в кладку кирпича происходит в виде узла, с расширением конца. Внутри пустот, образовавшаяся гайка надёжно закрепляет любой предмет.

Гвоздевые дюбеля небольших размеров используются под обшивкой финишного материала для закрепления реек.

Дюбеля-зонтики применяются для крепления теплоизоляции. Металлический или пластиковый гвоздь вбивают в предварительно установленный зонт в утеплитель. Дюбеля для кирпича и бетона используют при нагрузках в несколько тонн.

Крепеж из металла используются для монтажа подвесных потолков. Поскольку пластиковые, во время пожара, могут расплавиться и привести к обрушению потолка.

Достоинства дюбелей

Поскольку их конструкция оснащена усами и шипами, которые не позволяют им прокручиваться:

  • Очень практичны в использовании.
  • Выдерживают большие нагрузки.
  • Применяются снаружи и внутри здания.

Особенности и советы

Перед сверлением необходимо точно установить материал стены. Для этого в безударном режиме, победитовым сверлом, в стене медленно делают пробное отверстие.

Важно удержать дрель строго перпендикулярно. Мягкость материала определяется затраченными усилиями. Если сверление происходит с попеременным усилием: то легко, то туго, то вы имеете дело с пустотелым кирпичом.

Дополнительно материал можно установить по цвету пылевого отверстия:

  • Красная – кирпич.
  • Мукообразная, крупнозернистая и мягкая свидетельствует о пенобетоне.
  • Пескообразная белого цвета признак силикатного кирпича.
  • Мукообразная, белая или светло-серая указывает на бетон.

Обязательный параметр при подборке дюбелей – прогнозируемая нагрузка. Крепежи с глубиной минимум 85 мм используют при установке тренажёров. Поэтому учитывая размер отверстия, подбирают такого же размера дюбеля.

Монтажная инструкция

Механические воздействия на швы между кирпичами могут вызвать крошение стены, поэтому лучше вместо перфоратора использовать дрель.

Удары перфоратора приводят к разрушению кирпича. Повреждённое место усложняет дальнейший монтаж дюбеля. Нужно проявить максимальную аккуратность, для создания отверстия нужного размера и ровной формы, в крошащейся стене. Чтобы не вызвать растрескивание пустотелого строительного материала, необходимо полностью отказаться от сверления ударным методом.

О дюбелях

Дюбель – крепежный элемент, предназначенный для крепления различных строительных конструкций, утеплителей, облицовочных материалов к поверхности стен различного типа. Используются дюбели в случае, когда свободный конец стержня (шурупа, анкера) недоступен для монтажного инструмента. Дюбель вбивается в стену или основную деталь, в него ввинчивается шуруп, при этом дюбель расширяется, и вынуть его невозможно. На сегодняшний день дюбель универсальное и популярное крепежное изделие.

Дюбели бывают различной конструкции и изготавливаются из различных материалов.

Все дюбели условно можно разделить на две группы:

1. Дюбели для монолитных (без пустот) оснований – имеют распорный принцип действия.

2. Дюбели для пустотных оснований – имеют анкерный принцип действия.

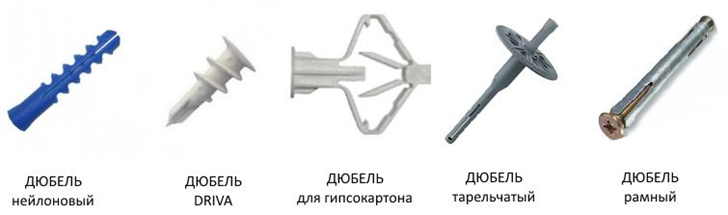

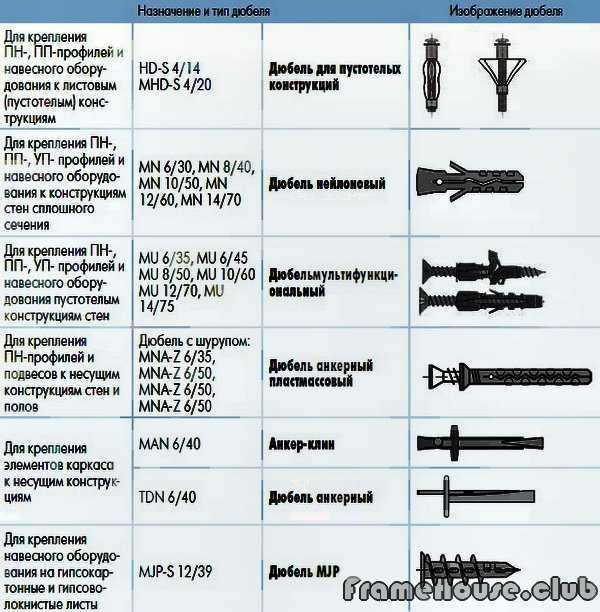

Классификация дюбелей:

Стандартные нейлоновые дюбели: дюбели годятся для любой стены и используются с шурупами диаметром от 2 до 16 мм.

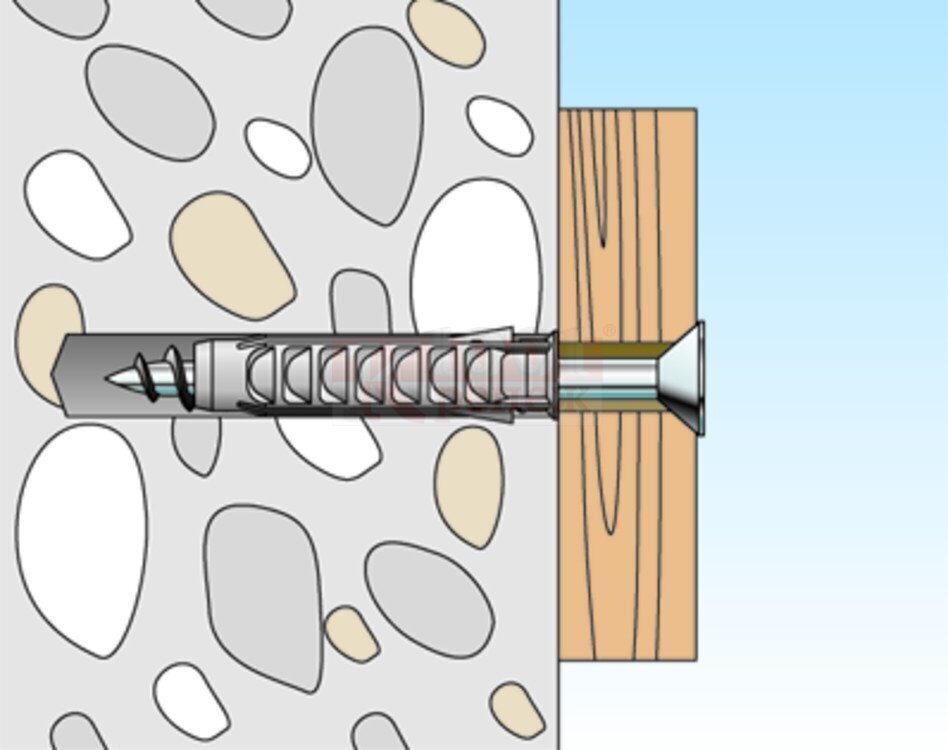

В стене сверлят отверстие, соответствующее диаметру дюбеля, в котором он удерживается направленными назад усиками, а при расклинивании шурупом «намертво» вдавливается в стенки отверстия своими крупными зубьями.

Дюбели для газобетона: Под такой дюбель сверлят отверстие, соответствующее диаметру его сердцевины. В отверстие его загоняют ударами молотка, а в основе он держится за счет спиралевидных ребер и расклинивания под действием шурупа.

Рамные дюбели: длиной от 60 до 360 мм. Бывают двух основных видов — для твердых сплошных основ и для мягких и пустотелых (щелевых) материалов. Удлиненная распорная часть обеспечивает зацепление дюбеля сразу за несколько перемычек в основе с пустотами. Применяются при креплении оконных и дверных коробок, а также элементов обшивки через слой штукатурки, теплоизоляции.

Дистанционные дюбели (юстировочные): закрепляют рейки обрешетки под обшивку на некотором расстоянии от стены. Позволяют регулировать в пределах от 0 до 30 мм положение реек обрешетки относительно основы в процессе их монтажа за счет разделяемого на две части (одна — для основы, другая — для рейки) дюбеля и шурупа специальной конструкции.

Универсальные: при креплении предметов к пустотелой основе они «определяют» наличие полого пространства. В полости дюбель выпучивается и таким образом фиксируется в ней. При креплении к сплошной основе из кирпича или бетона он, разжимаясь, входит в плотный контакт со стенками отверстия. Дюбели с подпружиненными откидными планками: предназначены для крепления предметов к пустотелым перегородкам и подшивным потолкам, например, для подвески люстр. Планки дюбеля, пройдя сквозь отверстие в полость за обшивкой, под действием пружины раскрываются и упираются во внутреннюю поверхность обшивки.

Металлические: для пустотелых тонкостенных конструкций способны выдерживать довольно большие нагрузки.

При вкручивании винта пластинки дюбеля выпучиваются во все стороны и прижимаются к внутренней опорной поверхности.

Гвоздевые дюбели: предназначены для быстрого крепления плинтусов, реек обрешетки под обшивку, когда нужно установить большое их количество. Комплектуются гвоздем, имеющим «заершение» (накатку в виде обратных конусов). Дюбель с гвоздем вставляют в отверстие в стене сквозь закрепляемую рейку. Гвоздь забивают молотком.

Утеплителедержатели: для крепления утеплителя из минеральной ваты или твердого пеноматериала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Дюбели для бетона и полнотелого кирпича: рассчитаны на большие (до нескольких тонн) нагрузки, делаются из металла и комплектуют резьбовыми шпильками или болтами. Годятся для крепления солнцезащитной маркизы, гаражных ворот или грузоподъемной тали. Пластмассовые и металлические: для мягких материалов (гипсокартона и пористого бетона).

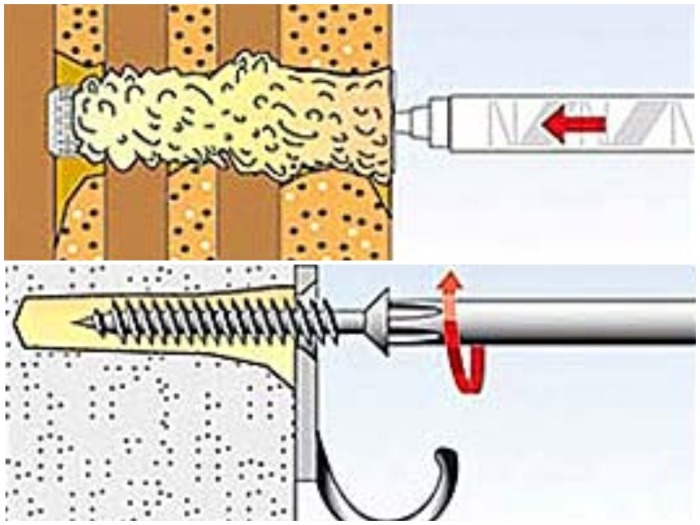

Химические

Химический дюбель для пустотелого кирпича – это продукт современных технологий. В нем применяются специальные вещества, которые нужно вводить в крепежное отверстие. Соединение будет набирать крепость по мере застывания этого состава.

Химические соединения работают на базе сил когезии и адгезии. Применяют этот крепеж для соединения и фиксации различных строительных материалов, а также конструкций и изделий из разных материалов. Что касается прочности соединения, которое можно получить, то оно обладает высокой надежностью. Она значительно превышает характеристики любых фрикционных анкеров, распорных дюбелей и других видов крепежных элементов. Химический дюбель для пустотелого кирпича создает соединения, где усилие на отрыв в 2,5 раза превышает любое традиционное.

Крепёж для пустотелого кирпича

Работа стандартного крепежа основана на распоре базовой конструкции крепежа называемой дюбель, вворачивающим в него шурупом или болтом. Для пустотелого кирпича это не работает, так как стенки его слишком тонки, чтобы создать удерживающую поверхность для дюбеля.

Решают эту проблему, стальные дюбеля для пустотелых материалов, пластиковые дюбеля бабочки и химические анкеры. Каждый из перечисленных типов крепежа может использоваться, как крепёж для пустотелого кирпича, но для разных нагрузок.

Крепление дюбеля для кирпичной стены – практический рецепт

Какой бы ни был универсальный крепеж, на практике домашний мастер, столкнувшись впервые с таким устройством, нередко делает ошибки, и крепление попросту получается непрочным. Мы же, в свою очередь, хотим раскрыть вам один очень эффективный метод монтажа дюбеля для кирпичной стены, основанный на практическом применении. Таким способом пользуются монтажники тяжеловесных конструкций, поэтому он более чем эффективен.

Перед началом работ приготовьте весь инструмент и материал, который нам понадобится в работе, а это: перфоратор, сверло для перфоратора нужного диаметра, плиточный клей в виде сухой смеси, сам дюбель. Также вам пригодится набор резиновых шпателей, и не исключено, что электрическая дрель, для того чтобы высверлить аккуратное посадочное отверстие и не разбить его при этом.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой  древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью  конца.

Что важно учитывать

Очень важно, в процессе подбора,  верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т. д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

•                    По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

•                    По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

•                    По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля  в миллиметрах        Диаметр самореза в миллиметрах

4 мм     2 мм

5 мм     2,5 мм. (от 2 мм до 3 мм.)

6 мм.    4 мм. (от 3,5 мм до 4,5 мм)

8 мм.    диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм   6 мм. (от 5,5 мм до 6,5 мм)

12 мм,  8 мм. (от 6,5 мм до 8,5 мм)

14 мм   10 мм. (от 8,5 мм до 10,5 мм)

16 мм   12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны  обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного  больше чем его длина  и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.  К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель  8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист.

Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы,  используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

 Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Как выбрать дюбель, секреты и советы от профессионалов

от victor victor / 0

Содержание

  • 1 Принципы выбора дюбеля
  • 2 Проверка поверхности
  • 3 Выбор крепежа

Дюбель – специальный крепёжный элемент, который позволяет установить в стене саморез или шуруп. На рынке представлено множество дюбелей, которые предназначаются для различных видов работ. Иногда даже профессионалы не могут сориентироваться в широком спектре данной продукции. Чтобы разобраться, как выбрать дюбель, стоит внимательно изучить предназначение данного продукта.

Для правильного выбора крепёжного изделия необходимо чётко понимать, для каких целей будет использоваться дюбель:

  • Какую вещь будут крепить с его помощью;
  • К какому материалу будет осуществлено крепление;
  • Время, отводимое на монтаж крепления.

Для того чтобы понять, каким образом эти три фактора влияют на выбор крепёжного изделия, рассмотрим их более детально.

Принципы выбора дюбеля

Если вещь будет перекрывать крепёжное отверстие, можно рассмотреть вариант с нескрываемой шляпкой изделия. Такой монтаж делают при установке навесных полок или телевизора, различных кронштейнов для бытовых приборов. Немаловажно учитывать и вес подвешиваемой конструкции. Для массивных или тяжёлых вещей необходимо брать более надёжные дюбели.

Материал поверхности, к которой будет осуществлено крепление, также имеет значение. Среди всех материалов различают следующие категории:

  1. С полнотелым основанием (кирпичная кладка или бетон).
  2. С пористым полнотелым основанием (газобетонные блоки).
  3. Керамзитобетонные блоки или щелевой кирпич.
  4. Отдельная группа материалов – ГВЛ листы.

Понимание материала, в который будет установлен дюбель, не даст ему выскочить  из стены или раскрошиться (поломаться) в ней. Большинство дюбелей устроено по принципу расклинивания. При вкручивании в дюбель шурупа или самореза происходит расклинивание специальных усов крепёжного изделия. Они удерживаются в стене за счёт силы трения и не дают упасть подвешенному предмету. Перед тем, как выбрать дюбель, важно понять, в какую именно поверхность будет произведён монтаж.

Проверка поверхности

Часто случается так, что при первом взгляде материал поверхности, в которую будет осуществлён монтаж, скрыт. Это может произойти из-за толстого слоя штукатурки на стене или из-за деревянной обналички. В любом случае необходимо точно удостовериться, в каком материале будет находиться крепёж. Это можно сделать при помощи перфоратора и победитового сверла (бура).

Для этого на малых оборотах производят пробное сверление. По выбрасываемой фракции и плавности вхождения бура в стену определяем материал:

  1. Если фракция серо-белая, сухая и не слипается, скорее всего, материал стены – бетон.
  2. Фракция серого цвета, похожа на пыль, которая прилипает к сверлу, говорит о применение материала — ГВЛ.
  3. Если фракция мелкозернистая, бурого цвета и похожа на пыль, скорее всего, материал – гипсокартон.
  4. Пыль красного цвета указывает на кирпич. Если сверло периодически резко проваливается, значит, кирпич пустотелый.
  5. Белая фракция, похожая на песок, говорит о силикатном кирпиче.

Выбор крепежа

Когда есть полное понимание, к чему будет прикрепляться дюбель и какую нагрузку на себе он будет испытывать, переходят к выбору крепежа:

  1. Распорный дюбель. Используется в работе с полнотелыми материалами, такими как кирпич или бетон. Обычно идет в комплекте с саморезом или шурупом. Закрепление в стене происходит за счёт распирания внутренних стенок дюбеля телом шурупа.
  2. Рамные дюбеля. Выдерживают большую нагрузку. Изготавливаются в основном из металла.
  3. Дюбель-бабочка. Основное предназначение данного крепежа – работа с гипсокартоном. Его оболочка раскрывается и раздвигается с внутренней стороны материала, за счет чего и происходит крепление.
  4. Тарельчатый дюбель. Используется для крепления хрупких или мнущихся материалов к основной поверхности. Обычно такой дюбель используют для крепления утепления стен.
  5. Дюбель-гвоздь. Основное достоинство – быстрота в работе с данным видом крепления. Недостаток – невозможность закрепить конструкцию на самом гвозде или саморезе.
  6. Дюбель-зонтик. Используют для закрепления в материале с пустотами. Такой крепёж схож с конструкцией дюбеля-бабочки, но используется в основном для закрепления в твёрдых материалах.

Выбор дюбеля – важный процесс. Нельзя халатно отнестись к выбору подобного крепежа, так как правильно подобранный дюбель будет удерживать любую конструкцию долгое время. А крепёж, установленный на скорую руку, может испортить материал стены или попросту не удержать подвешиваемый груз.

Рубрика: Монтажные элементыКомментировать

Как правильно дюбель или дюпель

Выяснить, как пишется «дюпель» или «дюбель», помогут этимологические словари. Давайте вместе обратимся к ним и определим, какой вариант соответствует орфографической норме.

Как правильно пишется

В данном существительном, согласно орфографическому словарю, пишется согласная «б» – дюбель.

Какое правило применяется

Сомнения в этом слове вызывает согласная буква, которая находится в корне существительного. Обычно согласные звуки представляют сложность, когда идут рядом с другими согласными. В нашем же случае спорная буква стоит между двумя гласными. Поэтому единственный способ ее проверить заглянуть в словари. В орфографических словарях мы увидим, что слово может писаться только с «б». А этимологические словари объясняют нам, с чем это связано. Слово пришло из немецкого языка и заимствовало написание источника – Dübel.

Примеры предложений

  • Теперь тебе нужно забить дюбель в это отверстие.
  • Возьмем эти дюбели, они хорошо себя зарекомендовали.

Как неправильно писать

Недопустимо писать в представленном существительном букву «п» – дюпель.

ДЮПЕЛЬ — плюсный. Жарг. комп. Диск, сжатый Double Space. Садошенко, 1996 … Большой словарь русских поговорок

Дюпель плюсный — Жарг. комп. Диск, сжатый Double Space. Садошенко, 1996 … Большой словарь русских поговорок

Датско-прусские войны — ДАТСКО ПРУССКІЯ ВОЙНЫ, велись между Даніей и Герм. союзомъ, при глав. участіи Пруссіи, изъ за Шлезвигъ Голштинскаго вопроса. До нач. XII ст. южн. часть полуо ва Ютландіи, теперешній Шлезвигъ, составляла часть дат. королевства. Въ 1115 г. отданная … Военная энциклопедия

Дубель-шлюпка — Дубель шлюпка небольшое парусно гребное военное судно в русском флоте XVIII века, предназначенное для действий на реках, в лиманах и вблизи побережья. Дубель шлюпки были предшественниками канонерских лодок и выполняли те же функции, а также … Википедия

Дюбель (нем. Dübel — шпонка, шкант, вставной шип) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности вкручивания, вклеивания или вколачивания в него другого крепёжного элемента, например, шурупа или самореза.

Содержание

История [ править | править код ]

Первый дюбель был произведен в 1910 году Джоном Джозефом Ролингсом. В 1911 году он подал заявление в Патентное ведомство в Лондоне. 14 января 1913 года выдан патент № 22680/11. Дюбель состоял из конопляного шпагата и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрёл нейлоновые гильзы под распорный резьбовой крепёж.

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные «чопики». Однако, при установке корпусной детали на два и более винта и их сравнительно малом допуске расположения без чопиков бывает не обойтись из-за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция [ править | править код ]

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация [ править | править код ]

Способы закрепления дюбеля [ править | править код ]

  • Сила трения — дюбель своими стенками прижимается к основанию.
  • Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля [ править | править код ]

  • Забивание
  • Закручивание

Материал изготовления [ править | править код ]

  • Пластмассовый (из полипропилена, полиэтилена или нейлона [полиамида]).
  • Металлический (латунный, из нержавеющей стали и других сплавов).

Виды монтажа [ править | править код ]

  • Предварительный монтаж — дюбель устанавливается в основание на всю длину.
  • Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение [ править | править код ]

Назначение по материалу основания [ править | править код ]

  • Для плотных полнотелых материалов: кирпича, бетона, природного камня.
  • Для пористых и пустотелых материалов: ячеистого бетона (газобетона, пенобетона), шлакобетона, пустотелого кирпича и пустотелых бетонных блоков. Отличается удлинённой распорной частью.
  • Для листовых материалов: гипсокартона, ДСП.
Назначение по области применения [ править | править код ]
  • Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
  • Для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. Используется для сквозного монтажа. Отличается увеличенной манжетой (тарелкой).
  • Мебельный дюбель.

Размеры дюбелей, шурупов к ним и отверстий под дюбели [ править | править код ]

ДюбельОтверстие под дюбельДиаметр шурупа, мм
диаметр, ммдлина, ммдиаметр сверла, ммглубина сверления, мм
5255303,5 — 4,0
6306364,0 — 5,0
6406464,0 — 5,0
6506564,0 — 5,0
8408484,5 — 6,0
8508584,5 — 6,0
8658734,5 — 6,0
105010606,0 — 8,0
108010906,0 — 8,0
126012728,0 — 10,0
147014848,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка [ править | править код ]

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock detector

Как правильно подобрать саморез к дюбелю? – KrepShop

18.08.2021

Конструкция дюбеля и его назначение

Так только кажется, что подобрать саморез к дюбелю просто, как оказалось, некоторые даже не знают, что саморез нельзя просто так вкрутить в бетон или кирпич, поскольку он не вкрутится в такой твердый и плотный материал. Просто просверлить отверстие и вкрутить туда саморез тоже не получится – он просто не будет держаться. Так что в любом случае для бетонных или кирпичных стен саморезы придется закручивать с использованием дюбелей.

Самые популярные дюбели сейчас делают из пропилена, но есть еще металлическое дюбели – самые надежные, и дюбели из дерева – простейшие и устаревшие, но все еще пригодные для работы, если ничего более современного под рукой нет.

Каждый дюбель, кроме деревянного, имеет усы, ребра или специальные пластинки, которые не дают дюбелю выскочить через просверленное отверстие. В металлических дюбелях (анкерах) роль распорки выполняет конусообразные гайки, которые при затягивании расширяют дюбель.


Как подобрать так, чтобы саморез держался крепко?

При подборе инструментов нужно ориентироваться на предполагаемую нагрузку на дюбель. Чем больше нагрузка, тем дюбель должен быть большей длины и диаметра. Материал стены, пола или потолка, в котором будет сверлиться отверстие, тоже играет роль – чем плотнее материал, тем большую нагрузку выдержит дюбель.

Именно под диаметр дюбеля подбирается диаметр сверла. Некоторые засверливаются буром в 10 мм для дюбелей 8 мм, утверждая, что так дюбели проще вставлять в отверстие, а их все равно разопрет при закручивании самореза. Так делать нельзя – потом дюбель может выпасть из стены при большой нагрузке, и, если его резко дернуть на себя. Глубина отверстия должна быть чуть больше, чем длина дюбеля.

Обычно, диаметр самореза или шурупа в среднем подбирается на 4 мм меньше, чем диаметр дюбеля, но все индивидуально, лучше ориентироваться по специальной таблице ниже. Чем меньше диаметр дюбеля, тем меньше от условных 4 мм будет разница в диаметре самореза.

Кроме диаметра самореза, очень важно подобрать и правильную длину для самореза. Прикрепляемый материал может иметь разную толщину, поэтому и длина самореза должна соответствовать. Саморез должен быть достаточно длинным, чтобы дюбель раскрылся плотно и зафиксировался, при этом длина самореза должна быть достаточна для толщины прикрепляемого материала.

Определяется необходимая длина самореза просто – к дюбелю прибавляем толщину поверхности, и получаем минимально необходимую нам длину дюбеля.

Не забываем, что использование слишком коротких дюбелей неприемлемо при высоких предполагаемых нагрузках! Длина дюбеля должна подбираться не только в соответствии с нагрузкой, но и с толщиной прикрепляемого материала. Лучше взять дюбель длиннее, зато будет запас прочности.

Для справки, толщина материала, который предполагается прикрепить саморезом, не должна превышать 60% длины дюбеля в стенах из плотных материалов, вроде бетона, и 35% в рыхлых материалах.

Таблица соответствия саморезов и дюбелей

Диаметр дюбеля (мм) Длина дюбеля (мм)  Толщина прикрепляемого материала (мм) Размер самореза (мм)
5 25 5 3х30
5 25 10 3х35
6 25 5 4х30
6 30 5 4х35
6 30 10 4х40
6 35 10 4х45
6 35 15 4х50
6 40 10 4х50
6 40 15 4х60
6 40 20 4х60
6 50 10 4×60
6 50 15 4х70
6 50 20 4х70
8 30 5 5х35
8 30 10 5х40
8 40 10 5х50
8 40 15 5х60
8 50 10 5х60
8 50 20 5х70
8 60 10 5х70
8 60 20 5х80
8 60 30 5х90
8 80 10 5х90
8 80 20 5х100
8 80 30 5х120
10 50 10 6х60
10 50 20 6х70
10 60 20 6х80
10 60 30 6х90
10 80 20 6х100
10 80 40 6х120
10 80 60 6х140
10 100 40 6х140
10 100 50 6х150
10 100 60 6х160
12 70 10 8х80
12 70 20 8х90
12 70 30 8х100
12 100 20 8х120
12 100 40 8х140
12 100 60 8х160
12 120 40 8х160
12 120 60 8х180
12 120 80 8х200
14 75 25 10х100
14 75 35 10х120
14 100 20 10х120
14 100 40 10х140
14 100 60 10х160
14 135 25 10х160
14 135 35 10х180
14 135 45 10х180

Работа с дюбельными соединениями – Sawdust Girl®

Привет, читатели SawdustGirl! Это Тимиша из ToolBoxDivas. com. Я все еще так рад быть частью отряда SG. Я уже многому учусь, подталкивая себя к следующему уровню. В этом месяце перед нами стояла задача попробовать столярные изделия из дерева, которые мы никогда раньше не использовали. Я решил попробовать дюбельные соединения. Я никогда не работал с дюбелями, но мне нравится внешний вид открытых деталей дюбелей. Особенно с контрастными породами дерева. Я узнал, что шпунтовые соединения являются одним из самых прочных типов деревянных соединений. Я всегда думал, что вам нужна целая куча причудливых инструментов, чтобы использовать различные методы столярного дела. Однако с дюбелями это не так. Все, что вам действительно нужно, это дрель, несколько дюбелей, зажимы и клей. Приспособление для дюбеля полезно, но не обязательно.

Понимание штифтовых соединений

На самом деле это было настоящим вызовом для меня, потому что сборка всего заняла намного больше времени, чем обычно. Обычно я использую только клей, шурупы и/или гвоздезабивной пистолет. Мы с Бамом закончили. Мне нужно было преодолеть некоторую кривую обучения. Использование деревянных дюбелей для столярных изделий заняло у меня примерно в три раза больше времени, чем мой обычный процесс. Но вот что я узнал: плюсы, минусы и минусы использования дюбельных соединений.

Основы

Диаметр дюбеля определяется толщиной доски, с которой вы работаете. Выберите дюбель толщиной от 1/3 до 1/2 толщины дерева. Например, если вы работаете с доской толщиной 3/4″, размер дюбеля должен быть около 5/16». Длина дюбеля должна быть в два раза больше толщины дерева.

Необходимые предметы
  • Дрель
  • Сверла – 3/8″ и 5/16″
  • Приспособление для дюбеля (не обязательно, но полезно)
  • Молоток
  • Зажимы – много
  • Клей для дерева
  • 36″ – деревянные дюбели 5/16 и 3/8
  • Установочные штифты 5/16 и 3/8
  • Японская ручная пила

Использование приспособления для установки дюбелей

Приспособление для установки дюбелей может значительно упростить процесс работы с дюбелями. Это также может замедлить вас в начале, потому что вы учитесь использовать его, а это просто не мышечная память. Но простое приспособление может стоить от 8 до 30 долларов. Я использую набор для соединения алюминиевых дюбелей General Tools EZ. Мне нравится приспособление, потому что оно поставляется с стопорным зажимом для сверла, а также устройством, которое помогает направлять сверло в дерево. Сверление от руки может привести к тому, что точки сверления будут находиться под углом.



Имеются также булавочные маркеры, которые можно разместить на концах дюбелей и в отверстии примыкающей детали, чтобы оставить булавочную «метку» или углубление в соседней древесине.



Типы дюбельных соединений

Соединение поверхность-кромка:

Соединение поверхность-кромка – это когда вы крепите конец одной доски к поверхности другой доски. В своей сборке я делаю полки. Поэтому я соединяю доску полки до того, как полностью прикреплю стороны полки. С помощью приспособления просверлите глубину приспособления плюс 1/2 дюйма до поверхности доски. Важно, чтобы все точки сверления совпадали.

Отметьте точки сверления на обеих деталях, прежде чем просверливать какие-либо отверстия.



Используйте зажим и доску для обрезков, чтобы удерживать приспособление на месте во время сверления.

Когда все отверстия просверлены и все выровнено, вставьте установочные штифты и соедините две детали, чтобы убедиться, что они плотно прилегают друг к другу.



Стыки поверхности с кромкой образуют прямой угол, так как вы соединяете доски перпендикулярно друг другу.

При сверлении в концевом элементе отверстие будет в два раза толще соседнего элемента.

Используйте молоток, чтобы соединить две доски.



От края до края:

От края до края — это когда два конца упираются друг в друга. Вы хотите убедиться, что ваше выравнивание правильное. Перед сверлением отметьте точки сверления.

Открытые дюбели:

Открытые дюбели, пожалуй, мои любимые. Так что это просто, когда дюбель вставляется из внешней части дерева в соседнюю часть. Таким образом, дюбель действительно виден. Еще одна причина, по которой мне это нравится, заключается в том, что я могу собрать деталь с помощью зажимов, просверлить снаружи и вставить дюбели с помощью молотка. По-прежнему важно, чтобы точки сверления входили прямо.

При работе с дюбелями (открытыми или закрытыми) всегда сначала выполняйте сухую установку, чтобы убедиться, что все выровнено правильно и ровно. Вам обязательно нужно будет использовать зажимы для этой части. Когда все будет на месте, снова соберите его с помощью клея. Используйте японскую пилу, чтобы отрезать лишние дюбели. Отшлифуйте, и у вас будет сильная тесная связь.

Вот что я вынес из этого опыта.

Pros
  • Дюбели дешевле шурупов. 36-дюймовый дюбель стоит менее 1 доллара. Я могу сделать много дюбелей из одного.
  • Он невероятно сильный и крепкий.
  • Открытые дюбели прекрасны.
Минусы
  • Ключевым фактором является точность. Ваши отметки и размеры должны быть точными, иначе у вас останутся несоосные детали и случайные отверстия.
  • Это было не так быстро, как я думал. Это вполне может измениться с опытом. Чем больше я это делаю, тем быстрее и проще получается, особенно при использовании открытых дюбелей.
  • Зажимы необходимы. Зажимы могут быть дорогими, и не у всех они есть под рукой.
  • Если вы поняли, что допустили ошибку после того, как склеили его вместе, НУ НУ. Планируйте лучше. Сделать лучше.

Смещенные отверстия.

Сделаю ли я это снова и буду ли использовать дюбеля в своем следующем проекте? Черт возьми! ну, может быть, не мой следующий проект, но точно снова в ближайшем будущем. В конце концов, для этого проекта я использовал деревянные дюбели в различных формах.

Вы не поверите, что я сделал из всех этих деревянных дюбелей. Я дам вам подсказку: у девушки должно быть место, где можно спрятать свои вещи… Или, скорее, повесить свои вещи (Хахаха). Оцените мою новую стильную вешалку для одежды своими руками.

До следующего раза. ~ Т.

dowel – Англо-русский словарь на WordReference.com

    • См. также:
      • Доу
      • Индекс Доу-Джонса
      • Металл Доу
      • Индекс Доу-Джонса
      • складной
      • вдовствующая
      • горб вдовы
      • Дауден
      • Даудинг
      • безвкусный
      • дюбель
      • Доуэлл
      • приданое
      • сундук для приданого
      • приданое
      • приданое
      • Доуи
      • доуитчер
      • Доуленд
      • доулас
    • Последние поиски:
    • Посмотреть все

Прослушать:

Великобритания: * Великобритания и, возможно, другие произношенияВеликобритания и, возможно, другие произношения/ˈdaʊəl/США:США произношение: IPA и изменение правописанияСША произношение: IPA/ˈdaʊəl/ ,США произношение: изменение правописания(dou 9 00l197 8 ′ 90ə ⓘ Одна или несколько тем на форуме точно совпадают с поисковым запросом

на испанском | на французском | на итальянском | английские синонимы | Английский Использование | Конъюгатор | в контексте | картинки Приложения WR: Android и iPhone Слово дня


Изгибы ‘ дюбеля ‘ (v): (⇒ спряжение)
Когда существуют формы “l” и “ll”, написание с двойной буквой “l” является правильным, но редким, в США Английский, в то время как те, у кого есть одна буква «l», неверны в британском английском.
dowels
v 3rd person singular
dowelling
v pres p (Mainly UK)
doweling
v pres p (US)
dowelled
v past (Mainly UK)
doweled
v past (US)
dowelled
v past p (Mainly UK)
шпоночный
в прошлом р (США)

WordReference Random House Learner’s Dictionary of American English © 2022

dow•el   /ˈdaʊəl/США произношение н.

    [исчисляемый]
  1. Постройка Небольшой стержень, обычно круглый и деревянный, который вставляется в отверстия двух соседних частей, чтобы выровнять их.

WordReference Random House Unabridged Dictionary of American English © 2022

dow•el (dou ′ əl), произношение в США n., v., -eled, -el•ing  или ( особ. брит. ) -elled, -el•ling.
н.

  1. Здание, также называемое dow ′ el pin′.  [Столярные работы.] штифт, обычно круглый, который вставляется в отверстия в двух смежных деталях, чтобы предотвратить их скольжение или совместить их.
  2. Строительный кусок дерева, вбитый в отверстие, просверленное в каменной стене, для установки гвоздей, например, для крепления деревянных изделий.
  3. Строительный круглый деревянный стержень относительно небольшого диаметра.
  4. Стоматологический штифт, обычно металлический, вставляется в корневой канал естественного зуба для дополнительной поддержки искусственной коронки.

в.т.

  1. Строительные для укрепления или отделки с помощью дюбелей или дюбелей.
  • Средне-нижненемецкий дюбель заглушка; Сравните немецкий Döbel, Dübel, Old High German Tubili
  • Средний английский Dowle 1300–50

Collins Commesing Dicty Dicty Dicty © Harpercollins Publishers ::::: деревянный или металлический штифт, который входит в два соответствующих отверстия для соединения двух соседних деталей
Также называется: штифт

Этимология: 14 век: от средненижненемецкого dövel plug, от древневерхненемецкого tubili; относится к греческому thuphos клин

‘ дюбель ‘ также встречается в этих статьях (примечание: многие из них не являются синонимами или переводами):

пальто – трясти – колышек – пилот – штырь – вращаться – поворотный – древовидный гвоздь – йо Йо


Найдите слово “дюбель” в Merriam-Webster
Найдите слово “дюбель” в Dictionary. com

На других языках: Испанский | французский | итальянский | португальский | румынский | немецкий | голландский | Шведский | русский | польский | чешский | Греческий | турецкий | китайский | японский | Корейский | Арабский

Ссылки: ⚙️Настройки | Сокращения | Прон. Символы | Поддержка WR | Политика конфиденциальности | Условия обслуживания | Форумы | Предложения

Объявления
Объявления
Сообщить о неприемлемом объявлении.
Станьте сторонником WordReference, чтобы просматривать сайт без рекламы.

Вилки по сравнению с. Дюбели — Haze Guitars

Снова немного о затыкании дыр (поскольку это довольно часто всплывает при работе с гитарами).

Большую часть времени вы можете засунуть в отверстие какой-нибудь предмет, который окажется под рукой, и забыть о нем. Под этим я подразумеваю, что вы можете заткнуть отверстие дюбелем (или зубочисткой, шпажкой или чем-то еще). Большую часть времени все в порядке. Подключите его и залатайте/подправьте немного повреждения. Большой.

Однако иногда очень хочется сделать деревянную пробку, чтобы закрыть дыру. Особенно, если вам нужно повторно просверлить близко к заглушенному отверстию.

Так в чем же разница между дюбелем и дюбелем, который вы потрудились изготовить для себя?

Направление волокон.

У дюбеля (или более мелких заменителей, упомянутых выше, которые могут работать с крошечными отверстиями) волокна идут по всей длине. Так и должно быть. Именно это придает ему силу.

Проблема в том, что затыкание отверстия дюбелем приводит к тому, что продольные волокна почти перпендикулярны окружающему дереву. Это неуклюжее изображение показывает, что я имею в виду.

Дюбели – это простой способ закрыть отверстие, но не всегда предпочтительный

С точки зрения подкраски это означает, что у вас есть торцевая фактура дюбеля, с которой нужно работать (а торцевая шероховатость выглядит по-другому при прозрачном покрытии).

Однако более серьезная проблема заключается в том, что если ваше сверло перекрывает дюбель, оно может застрять в волокнах дюбеля и может отклоняться. Это нехорошо, если вы делаете что-то, что требует точности.

Как замена тремоло-бриджа Strat в винтажном стиле.

Этот мост Strat заменяется на новый. Владелец надеялся, что он модернизирует те же шесть винтов моста, но, увы, нет. Расстояние между винтами разное. Итак, заткните их и снова просверлите.

Да, но некоторые из новых отверстий тесно перекрывают старые. Даже используя сверлильный станок, я знаю, что не хочу рисковать блуждающим сверлом на чем-то, что требует такой высокой точности.

Итак, я вырезал несколько заглушек.

Мой самый маленький кусачок немного больше существующих отверстий для винтов, поэтому я сначала просверлил их, чтобы немного расширить.

Расширение отверстий под винты перед их заглушкой

Более широкое сверление отверстий также имеет дополнительное преимущество, заключающееся в их небольшой очистке. Какое-то время там был конический/конический винт, так что у них будет резьба и (вероятно) слегка коническая форма. Мои недавно расширенные отверстия будут иметь чистые параллельные стороны.

Немного клея и вставьте заглушку на место

Идеально подходит для моих вилок. Нанесите немного столярного клея и постучите по ним. Для дополнительной безопасности попробуйте совместить волокна ваших затычек с волокнами инструмента (просто угадайте, есть ли у гитары непрозрачное покрытие — вы знаете, каким обычно идет).

Острое долото для выравнивания установленных заглушек

Отличный трюк, которому я научился у Дэна Эрлевина*, заключается в том, чтобы сбрить верхнюю часть заглушек сразу после установки. Таким образом, отвердевающее действие клея утянет их чуть-чуть ниже поверхности гитары. Как раз то количество, которое нужно для небольшого завершающего штриха. Извините за немного расфокусированное изображение. Я не могу позволить себе фотографа, поэтому я делаю это. 😉

Это изогнутое долото со смещением отлично подходит для резки в условиях отсутствия зазора

Мне очень нравится это долото Stew Mac для резьбы по скобам для подобных работ. Я могу получить хороший срез заподлицо даже в центре корпуса гитары, где рукоятка обычно мешает мне сгладить обычное долото. Кстати, я только что проверил, и похоже, что Stew Mac больше не делают эту конкретную стамеску, но теперь у них есть несколько похожих разных размеров.

Вот и все. Вы, очевидно, по-прежнему должны быть осторожны при сверлении, но все, скорее всего, пойдет хорошо, если вам не нужно беспокоиться о зерне дюбеля, а также обо всем остальном.

* Вероятно, будет справедливо сказать, что большую часть того, что я знаю, я научился у Дэна Эрлевина. Спасибо, Дэн. И, черт возьми, я хочу, чтобы мое лицо было на пинте стакана. 😉

Часто есть очень веские причины, по которым вы хотите вырезать заглушку, чтобы заполнить отверстие, а не использовать дюбель.

Эта статья написана Джерри Хейсом и впервые опубликована на hazeguitars.com

Ремонт гитарыGerry Hayes ремонт, дырка, клей, заглушка, дюбель, гитара, бас, сделай сам

0 лайков

Дюбель Определение и значение – Merriam-Webster

1 из 2

доу · эль ˈdau̇(-ə)l

1

: штифт, вставляемый в отверстие в упорной детали для предотвращения движения или соскальзывания

также : круглый стержень или палка, используемые специально для изготовления дюбелей

2

: кусок дерева, вбитый в стену, чтобы к нему можно было прибить другие куски

дюбель

2 из 2

переходный глагол

: закрепить или обставить дюбелями

Примеры предложений

Последние примеры в Интернете

Как: Прикрепите веревку или веревку к куску трубы или дюбель . Джен Мерфи, WSJ , 3 сентября 2022 г. Затем поместите дюбель через центр и закрепите урны и тыквы клеем. Меган Боттчер, Better Homes & Gardens , 27 августа 2022 г. Привяжите веревку к дюбелю и пропустите веревку через отверстие; вешать. Шарлин Маттокс, 9 лет0275 Загородная жизнь , 15 июля 2022 г. У Kamgrounds of America есть видео, в котором показано, как это сделать с помощью алюминиевой фольги, кулинарного спрея и дюбеля . Таня Вильдт, Detroit Free Press , 5 августа 2022 г. Установите дюбель стержень и комплект штор из любимой ткани. Мэри Корнетта, Better Homes & Gardens , 4 августа 2022 г. Приклейте зажим на заднюю часть дюбеля с помощью перманентного клея для рукоделия. Сара Мартенс, Better Homes & Gardens , 9 августа 2022 г. Caspi использовал электроинструмент только один раз, чтобы просверлить штифт для кончика карандаша. Элисон Кросс, Хартфорд, Курант , 20 июля 2022 г. Приклейте чередующиеся точки к центру, сверху на пуговицу и прикрепите к дюбель . Чарлин Маттокс, Country Living , 6 июня 2022 г.

Привяжите другой конец веревки к деревянной палочке или дюбелю . Сара Мартенс, Better Homes & Gardens , 25 июля 2022 г. Если стержень очень слабый, используйте палку или дюбель в качестве шины, чтобы предотвратить поломку стержня. Тим Джонсон, chicagotribune.com , 19 марта 2022 г. Разрежьте 1×2 на восемь 36-дюймовых частей, затем нарежьте 3/8-дюймовые стержни с дюбелями на 12-дюймовые отрезки. Челси Эверс, 9 лет0275 Better Homes & Gardens , 2 апреля 2021 г. Заглушите отверстия 3/8-дюймовым дюбелем , приклеенным на место и обрезанным заподлицо [8]. Тед Килкоммонс, Popular Mechanics , 18 июля 2020 г. Для создания классического спирального узора поместите палец или стержень дюбеля в центр рубашки и начните вращать по часовой стрелке, пока вся рубашка не достигнет спирального рисунка. Аманда Гаррити, 9 лет0275 Good Housekeeping , 9 июня 2020 г. Кею пришлось бы тщательно соединить эти разрезы вместе, а затем сформировать из них идеально круглое колесо. Коди Кэссиди, Wired , 6 мая 2020 г. В большой комнате с шпунтованными дюбелями стропил над соответствующими полами Koa достаточно места для развлечений, но самое интересное происходит в игровой комнате внизу. Лив Сотбис International Realty, The Denver Post , 20 декабря 2019 г. Узнать больше

Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «дюбель». Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.

История слов

Этимология

Существительное

Среднеанглийский dowle ; сродни древневерхненемецкому tubili plug, позднегреческому typhos клин

Первое известное употребление

Существительное

14 век, в значении, определенном в смысле 1 Путешественник во времени

Первое известное использование дюбель был в 14 веке

Посмотреть другие слова из того же века безвкусный

дюбель

дюбель

Посмотреть другие записи поблизости

Процитировать эту запись0003

«Дюбель». Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/dowel. По состоянию на 5 октября 2022 г.

Ссылка на копию

Детское определение

доу · эль ˈdau̇-əl

: штифт или штифт, используемый для скрепления двух кусков дерева. Подпишитесь на крупнейший словарь Америки и получите еще тысячи определений и расширенный поиск без рекламы!

Merriam-Webster без сокращений

Не могли бы вы объяснить, что придает прочность соединениям с дюбелями?

В: Я получил следующую информацию, но мне кажется, что она неверна. Что касается соединения дюбеля, клеевое соединение в нижней части дюбеля обеспечивает 80 процентов общей удерживающей силы, со спиральным дюбелем боковые стороны обеспечивают 15 процентов общей прочности, а 5 процентов приходится на соединение между двумя стержнями. материалы. Что вы думаете?



A: Соединение с помощью штифта имеет ряд преимуществ по сравнению с соединением без штифта. Давайте рассмотрим несколько основ, чтобы лучше понять преимущества. При соединении двух кусков дерева нас, как правило, интересуют два различных значения прочности: прочность соединения на растяжение (то есть насколько трудно разъединить соединение) и прочность соединения на сдвиг (то есть насколько твердо это было бы заставить две части скользить друг мимо друга). Давайте рассмотрим, что дюбель делает с соединением и значения его прочности.



Во-первых, если соединяемые материалы сердцевины представляют собой торцевые зерна или композиционные материалы низкой плотности или плохой склеиваемости, то соединение между этими материалами без дюбеля не очень прочное (на растяжение очень слабое, а также на сдвиг). При использовании дюбеля оба значения прочности существенно увеличиваются. Увеличение будет связано с площадью поверхности самого дюбеля.



Во-вторых, установочный штифт позволяет очень точно расположить соединение; дюбели являются направляющими. Иногда движение в соединении без дюбелей во время отверждения клея может ослабить соединение.



ЦЕНТР ЗНАНИЙ

Узнайте больше о Wood Doctor на FDMCdigital.com

Джин Венгерт, также известный как «Доктор по дереву», устраняет проблемы, связанные с древесиной, и исследует качество и характеристики пиломатериалов и шпона по видам в Wood Explorer в Центре знаний FDMC.

В-третьих, дюбель значительно повышает прочность соединения на сдвиг. По сути, сам штифт должен сломаться, или древесина вокруг штифта должна сильно сломаться, чтобы получить разрушение при сдвиге. То есть прочность на сдвиг дюбельного соединения зависит от прочности на сжатие деталей, удерживающих дюбель, поскольку разрушается древесина вокруг отверстия (позволяет дюбельному штифту двигаться). Чем короче дюбель, тем меньше древесины нужно раздавить, чтобы дюбель сдвинулся. Если установочный штифт сам по себе не очень слаб, в штифте не произойдет разрушения при сдвиге.



В-четвертых, при правильном соединении двух деталей с использованием боковых волокон (не торцевых волокон) это соединение без дюбелей будет прочнее на растяжение, чем сама древесина. Другими словами, сначала выйдет из строя древесина, а не клеевой шов. Добавление дюбеля к этому прочному соединению обеспечивает лишь небольшую (1 или 5 процентов) дополнительную прочность соединения на растяжение. Сокращение длины дюбеля вдвое уменьшит прочность на растяжение, обеспечиваемую дюбелем, примерно наполовину. Так как прочность на растяжение, обеспечиваемая дюбелем при склеивании боковых волокон, составляет всего несколько процентов, потери будут совсем небольшими.



В-пятых, не следует использовать дюбель вместо прочного соединения двух сопрягаемых поверхностей. Если производственное соединение слабое, выясните причину и устраните основную проблему; не добавляйте дюбель и надейтесь на лучшее.



Теперь к вашему конкретному вопросу. Я думаю, что конец дюбеля практически не обеспечивает прочности дюбеля. Наиболее часто используемые клеи для дерева не обладают какой-либо прочностью, когда они перекрывают зазор более 0,006 дюйма; конец дюбеля редко бывает так близко ко дну отверстия. Итак, 80 процентов, которые вы цитируете, по моему мнению, равны нулю.



Во-вторых, при склеивании боковых волокон, например при склеивании кромок планок в панели, стороны дюбеля обеспечивают всю прочность на растяжение для дюбеля. Однако важным соотношением является площадь сторон дюбеля по сравнению с площадью соединения двух частей. Площадь дюбеля редко превышает 5 процентов от общей площади соединения, поэтому дюбель обеспечивает около 5 процентов общей прочности соединения на растяжение. Я мог себе представить, что дюбель будет иметь дополнительную прочность на сдвиг на 25 или более процентов.



Таким образом, собственная прочность соединения между двумя сопрягаемыми поверхностями, которые соединяются штифтами, обычно составляет от 75 до 95 процентов от общей прочности шпоночного соединения.



При склеивании двух материалов, которые плохо склеиваются (торцевые волокна, композиты с низкой плотностью и т. д.), прочность со стороны дюбеля может существенно увеличить общую прочность соединения. Но если два сопрягаемых материала плохо приклеиваются друг к другу, что заставит их хорошо приклеиться к дюбелю? На самом деле дюбель может внести очень небольшой вклад, если есть проблемы со склеиванием. В этом случае пора искать другую систему крепления.



Кстати, отверстие под дюбель не должно быть намного глубже длины установочного штифта. То есть не пересверливайте отверстие. Максимум отверстие должно быть на 1/16 дюйма глубже, чем длина дюбеля. Кроме того, я считаю, что рифленый дюбель – лучшая конструкция. Спиральный дизайн – мой второй выбор, а гладкий дюбель неприемлем.



Особый совет при использовании дюбелей: храните их перед использованием в очень сухом месте. (Некоторые используют небольшой обогреватель, настроенный на 90 F обеспечит очень сухой воздух. ) Это позволит дюбелям немного сжаться, чтобы они легко вошли в отверстие и оставили лишь небольшое пространство для того, чтобы клей мог пройти вверх по дюбелю. Затем, когда дюбель впитывает влагу из клея, он набухает и плотно прилегает, что также означает очень хорошее сцепление клея. Не рекомендуется использовать дюбели, которые слишком велики для отверстия и должны быть забиты в отверстие. По бокам не хватает клея, чтобы обеспечить прочное соединение.

Как использовать дюбели для соединения деревянных деталей?

Теоретически использовать дюбели для соединения дерева относительно просто, поскольку для этого достаточно просверлить отверстия и вставить в них дюбеля.



На практике потребуется немного подумать, спланировать и измерить, чтобы убедиться, что ваша установка дюбеля будет успешной, поскольку точность имеет жизненно важное значение.



Помните: чем больше дюбелей вы используете для поддержки соединения, тем прочнее оно будет.
