Как правильно дюбель или дюбель – Склонение слова «Дюбель» по падежам / Дюбель во множественном числе

alexxlab | 07.06.2020 | 0 | Разное

Содержание

Дюбель - это... Что такое Дюбель?

Пластмассовые дюбели с шурупами Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из - за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

  • Сила трения — дюбель своими стенками прижимается к основанию.
  • Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

  • Забивание
  • Закручивание

Материал изготовления

Виды монтажа

  • Предварительный монтаж — дюбель устанавливается в основание на всю длину.
  • Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания
Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал
Назначение по области применения

Размеры дюбелей, шурупов к ним и отверстий под дюбели

ДюбельОтверстие под дюбельДиаметр шурупа, мм
диаметр, ммдлина, ммдиаметр сверла, ммглубина сверления, мм
5255303,5 — 4,0
6306364,0 — 5,0
6406464,0 — 5,0
6506564,0 — 5,0
8408484,5 — 6,0
8508584,5 — 6,0
8658734,5 — 6,0
105010606,0 — 8,0
108010906,0 — 8,0
126012728,0 — 10,0
147014848,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

Литература

Ссылки

dic.academic.ru

Дюбель. Виды и работа. Применение и устройство. Особенности

Дюбель – крепежный элемент, используемый для фиксации шурупов или саморезов в специфических поверхностях, которые не могут обеспечить достаточное удержание креплений. Он представляет собой пустотелый стержень из металла или пластика, который вставляется в просверленное отверстие, после чего распирается при вколачивании или вкручивании в него металлического крепежа. Дюбеля используются для работы с поверхностями из различных материалов, таких как камень, бетон, пенобетон, гипсокартон, газобетон, ДСП и пр.

Дюбель для различных поверхностей, его популярные конструкции

Существует масса конструкций дюбелей, каждая из которых имеет свое предназначение и рассчитана на работу с различными материалами. От правильности выбора зависит надежность крепления. По типу поверхности, в которую нужно вставить крепеж, дюбеля делятся на 4 группы для:

  • Плотных материалов.
  • Рыхлых материалов.
  • Листовых или панельных материалов.
  • Пустотелых материалов.
Для плотных материалов

Для установки крепежных элементов в стены из бетона, камня или монолитного кирпича используется особая конструкция дюбелей, которая создает мощный распор внутри рассверленного отверстия. Поскольку плотный материал обладает повышенной крепостью, то создаваемое давление не приводит к трещинам и другим деформациям стены. Устанавливая дюбель в твердый монолитный материал нужно сверлить отверстие глубже его стержня на 4-10 мм. Это необходимо для предотвращения его застревание, которое может возникнуть в случае наличия большого количества внутренней пыли от работы сверла.

Для плотных материалов обычно используют следующие типы крепежей:
  • Распорные.
  • Рамные.
  • Гвоздевые.

Распорные включает массу модификаций. Они могут быть изготовлены из пластика или металла, но все имеют один принцип работы, который заключается в обеспечении расширения тела гильзы при вкручивании или забивании крепежа. Это простая и надежная конструкция. Нужно отметить, что если требуется выдерживать большую нагрузку, то следует отдать предпочтение металлическим гильзам.

Рамный тип является более длинным, а поэтому и надежным. Он изготовляется из металла, причем затягивание в нем обеспечивается не саморезов, а винтом с резьбой, который вкручивается в металлическую гайку на конце гильзы. Такой способ затягивания обеспечивает очень сильную степень фиксации. Вкручивать винт можно до тех пор, пока на нем не сотрется насечка для отвертки или биты шуруповерта. К примеру, если перестараться с затягиванием распорного шурупа, то саморез просто сорвет сделанную резьбу, поэтому надежным такое крепление уже не будет.

Гвоздевой тип схожий по конструкции с распорным дюбелем. Его отличие заключается в использовании специфического шурупа, который не имеет острых граней. Такой дюбель обеспечивает наименьшую надежность фиксации, но все же имеет свои преимущества. В первую очередь это касается минимальной стоимости. Кроме этого, гвоздевой тип шурупа может забиваться пневматическим инструментом или молотком. Это обеспечивает высокую скорость проведения работ. Обычно гвоздевой тип выбирается для фиксации профиля гипсокартона. Такие конструкции крепятся в нескольких местах, а кроме этого имеют небольшой вес, что позволяет создать надежную фиксацию при использовании дюбелей на расстоянии 30-40 см друг от друга.

Для рыхлых материалов

Для работы с пустотелыми или рыхлыми материалами используются дюбеля особой конструкции, которые обеспечивают надежную фиксацию, несмотря на недостатки поверхности. При работе со стенами из рыхлых материалов, таких как газобетон, пеноблок и прочими, которые расширяются при давлении распорки, используются следующие типы дюбелей:

  • С распорным концом.
  • С внешней резьбой.
  • Дюбель GB.

Распорный тип с распорным концом является универсальным для рыхлых материалов. Он представляет собой стрежень из металла или пластика, который при вкручивании крепежа создает распорку на конце, тем самым уплотняя стену глубоко внутри. При этом создается объемное тело, диаметра большего, чем толщины просверленного отверстия.

Дюбеля с внешней резьбой вкручиваются в просверленное отверстие, как и сами шурупы. Они имеют доступную стоимость и монтируются довольно быстро, при условии использования шуруповерта. При их применении нужно учитывать, что переносимая нагрузка вырывания довольно низкая. Для крепежа длиной 50 мм она составляет около 30 кг, в зависимости от плотности стены. Применяя такой крепеж нужно соблюдать небольшое расстояние между крепежами, что исключит риск вырывания.

Дюбель GB имеет специальные спиральные лопасти на внешней стороне, геометрия которых позволяет создавать хорошее противодействие при вырывании крепежа. Такой стержень забивается в просверленное отверстие молотком, после чего в него вкручивается шуруп. Ребра гильзы разжимаются, врезаясь в пористый материал стены, что обеспечивает равномерное распределение нагрузки на большую площадь. Благодаря этому снижается риск вырывания крепежа из стены, в случае оказания на него нагрузки.

Для листовых или панельных материалов

Нередко бывают случаи, когда необходимо вставить шуруп в панельные материалы, такие как гипсокартон или вагонка. Обычный дюбель для этого не подходит, поскольку зачастую стенки отверстия составляют не более 1 см, после чего начинается пустота. Для решения этой проблемы используются специальные дюбеля, которые имеют боковые прорези практически по всей длины. При вкручивании шурупа их гильза складывается, образовывая зонтик с обратной стороны листовой стенки. Такой тип дюбеля берет панельный материал в тиски, при этом охватывает большую площадь его поверхности, что снижает риск вырывания при нагрузке.

К данному типу крепежей можно отнести:
  • Молли.
  • Бабочка.

Конструкция молли представляет собой гильзу из оцинкованной или нержавеющей стали. В зависимости от длины стержня обеспечивается различная площадь складывания, поэтому создаваемая нагрузка на один шуруп отличается. Обычно она варьируется в пределах 12-75 кг. При расчете количества креплений нужно учитывать надежность листовой поверхности. Если это гипсокартон, то даже взяв самый надежный дюбель, крепления в одной точке будет недостаточно.

Тип бабочка является менее надежной, чем молли, но намного эффективней для работы с листовыми материалами, чем дюбеля других конструкций. Бабочка изготовляется из пластика. В отличие от молли она имеет гораздо меньшую площадь прилегания к внутренней поверхности, поскольку фиксация обеспечивается только в двух точках. Рекомендуемая нагрузка на одну бабочку не должна превышать 30 кг, при условии, что используются качественные разводные стержни в сочетании с крепкими листовыми материалами.

Для пустотелых материалов

Для пустотелых материалов можно использовать дюбеля различных конструкций. В первую очередь это распорные, которые применяются для твердых поверхностей, и зонтикового типа для листовых стен. Гильза подбирается таким образом, чтобы ее рабочая часть, которая обеспечивает расширение, имела за что зацепиться. Если используется распорная конструкция, то следует выбрать такой дюбель, который будет расширяться в месте без пустот. При использовании зонтикового типа, наоборот нужно, чтобы складыванию гильзы ничего не мешало. В идеале нужно иметь разрез пустотелого кирпича или блока, из которого построена стена. Просто приложив к нему дюбель, удастся визуально оценить, как он поведет себя внутри стены.

В том случае, если увидеть структуру пустотелой стены невозможно, можно использовать универсальную конструкцию, представляющую собой длинный стержень, который имеет специальный уплотнительный рельеф по всей поверхности. Это позволит создать уверенное крепление, которое будет контактировать с большим количеством ячеек кирпича, шлакоблока или другого материала.

В тех случаях, если стена имеет большие пустоты можно использовать короткие свертывающиеся дюбеля, которые при закручивании шурупа наворачиваются вокруг него, создавая плотный комок пластика, впирающийся в стенку одной из ячеек стены. Этот вид крепления создает надежную фиксацию, но только в том случае, если комок упирается в достаточно устойчивый и крепкий материал.

Существует масса конструкций дюбелей, многие из которых сложно назвать удачными. Неправильный выбор обычно приводит к легкому вырыванию крепления со стены. Чтобы этого избежать стоит использоваться только надежные типы гильз, которые действительно могут удерживать шуруп в тех или иных условиях. Описанные типы дюбелей предлагаются различной длины и диаметра, благодаря чему можно подобрать оптимальный вариант для требуемой поверхности. Не существует универсальной конструкции, которая подходит для любой стены, поэтому к выбору крепления нужно подойти серьезно.

Похожие темы:

tehpribory.ru

Дюбель-шуруп – виды креплений и особенности их фиксации + видео

Дюбель-шуруп – это крепежное изделие, предназначенное для закрепления каких-либо предметов и конструкций в сплошных твердых материалах. Принцип работы основан на трении, возникающем при распоре дюбеля устанавливаемым в него шурупом, винтом, гвоздем и т.д. Рассмотрим основных представителей этого атрибута строительного процесса.

Монтажный дюбель – из чего и для чего?

Кто и когда придумал дюбель, неизвестно, но первый патент на изобретение получил Джон Джозеф Ролингс 14 января 1913 года в Лондоне. Сегодня же ни один ремонт не обходится без того, чтобы не требовалось что-то прибить к потолку или стенам. И если в домах с деревянными стенами проблема легко решается с помощью молотка и гвоздей, то прикрепить что-либо к бетонным стенам без дюбеля не получится. Существует огромное количество таких приспособлений, отличаются они материалом и принципом удержания. Также есть, из чего выбрать длину и вес дюбель-гвоздя.

До недавнего времени дюбель чаще нарезался из кусочков дерева и вставлялся в просверленное отверстие в стене. Сейчас едва ли кто-то пользуется этим архаическим способом – промышленность выпускает массу дюбелей, для любых материалов и на все случаи жизни. Изготавливают их из пластмасс (полиэтилен, полипропилен) и металла. Наиболее часто применяется стандартный дюбель забивной из нейлона – он позволяет решить практически все домашние проблемы. Такие приспособления в сочетании с шурупами-саморезами можно использовать в любом стеновом материале.

Монтажный дюбель изготавливают как из пропилена, так и из нейлона. Полипропиленовые можно использовать только в закрытых помещениях, т.к. этот материал плохо служит при отрицательных температурах – растрескивается. Изделия из нейлона хорошо работают в любых условиях. Распорное приспособление может использоваться при работе со сплошным материалом (бетон, кирпич) и с пустотелыми блоками. Фиксируется оно с помощью специальных усиков, которые прочно его удерживают и не позволяют проворачиваться в отверстии. Некоторые виды крепежных элементов представляют собой дюбель для монтажного пистолета, принцип его крепления и внешний вид несколько отличаются от стандартных с ручной установкой, но эффективность от этого не страдает, где-то даже это будет самый надежный вариант.

Дюбель-шуруп – особенности крепления в различные поверхности

Распорный дюбель строительный со стопорным буртиком изготавливается из нейлона. Применяют такие разновидности, в основном, при монтаже строительных конструкций. Стопорные буртики не позволяют дюбелю проваливаться в отверстие, используется это приспособление преимущественно при наружных работах. Изделие без буртика изготавливают из высококачественного полиамида. Такой дюбель имеет сквозное отверстие, продольные ребра и нераспорную верхнюю часть. Благодаря такой конструкции завинчивание самореза упрощается, распирание дюбеля увеличивается, а стационарная верхняя часть защищает слой штукатурки от растрескивания и осыпания. Такой вариант обладает стойкостью к атмосферному воздействию и повышенной долговечностью.

Дюбель для работы с гипсокартоном изготавливают как из пластмасс, так и из металла. Предназначен он для крепления каких-либо элементов на плиты из гипсокартона, гипсоволокна или пористого бетона. Для металлических изделий не нужно предварительно просверливать отверстие – их наконечник имеет вид перового сверла, а распорная часть имеет вид крупной резьбы. Этот дюбель ввинчивается в тело гипсокартона или пористого бетона с помощью отвертки.

Дюбель-гвоздь монтажный предназначен для быстрого закрепления окон, плинтусов, обрешетки и т.п. в любую поверхность. Продается он в комплекте с гвоздем, который имеет накатку для удержания. Накатка выполнена в виде резьбы с обратным конусом. Такой гвоздь-шуруп можно вкручивать отверткой, а можно забивать молотком. Обратный конус накатки надежно закрепляет деталь в стене. Такое приспособление рационально использовать в серийном производстве, т.к. возможность забивать шуруп значительно ускоряет работу. Юстировочный дюбель предназначен для монтажа деревянных конструкций при внутренней отделке помещений. Разделяемый дюбель позволяет нивелировать неровность несущих стен без применения клиньев и колодок.

Дюбель универсальный в толстой стене работает как простой распорный, а в тонкой стене, после прохождения стенки и попадания в полость, изделие наматывается на шуруп и завязывается в узел, в результате получается надежное крепление.

Для крепежа домашней техники (кондиционер, вытяжка и т.п.) можно смело использовать крепежные изделия, поставляемые в комплекте. Они всегда рассчитываются с необходимым запасом прочности. При самостоятельном выборе дюбелей нужно руководствоваться материалом стен и весом закрепляемого элемента. Для крепления, например, шведской стенки, глубина крепления должна быть не меньше 80 мм, и материал стены – бетон или кирпич, категорически нельзя крепить тяжелые предметы на стены из гипсокартона. Для закрепления люстр, подвесных потолков и т.п. нужно выбирать специальные дюбели с глубокими поперечными насечками и распорными ребрами. В специализированных магазинах, в случае затруднения, продавцы-консультанты могут дать квалифицированную консультацию.

Дюбель строительный – особенные виды крепежей

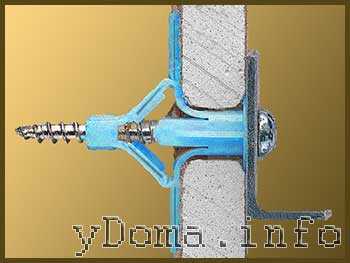

Дюбель «бабочка» применяется в работе с тонкими стенками. Разрезанная часть проходит стену насквозь и при закручивании шурупа с обратной стороны раскрывается. Чтобы изделие не проворачивалось, предусмотрена манжета. Крепление получается неподвижным и прочным. Рамные дюбели применяются для крепления дверных и оконных коробок. Выпускаются двух видов – для сплошных твердых стен и для стен пустотелых мягких. Длину дюбеля нужно выбирать с таким расчетом, чтобы он проходил через несколько перемычек, тогда распорная часть обеспечит надежное крепление. Выпускаются разновидности длиной 60-360 мм.

Отдельную группу составляют дюбели, которые называются фасадными соединителями. Предназначены они для крепления термоизоляционных материалов к любым поверхностям. Это тоже распорное изделие, имеющее увеличенный буртик с тарелкой для того, чтобы мягкий материал (минеральная вата, волокнистые плиты) не соскальзывал с крепления. Изготавливаются фасадные дюбели из армированного полиамида с повышенной ударной вязкостью.

Анкерные дюбели состоят из двух деталей: гильзы с прорезями (цангами) и стержня. Стержень вкручивается в гильзу, распирает при этом цанги и жестко закрепляет конструкцию в заранее просверленном отверстии. Применять их можно для твердого, прочного материала. Рыхлые и пористые при механическом воздействии цанг могут разрушаться, и необходимая жесткость соединения не будет достигнута. Выступающая часть стержня может иметь как наружную, так и внутреннюю резьбу. Соответственно, закрепление осуществляется с помощью гайки или винта (болта). Резьба чаще всего – метрическая.

Химические виды строительных дюбелей

Химические дюбели-анкеры делятся на две группы: инъекционные и ампульные. Инъекционные анкеры более распространенные. Роль дюбеля выполняет клеевой состав, который выдавливается в просверленное отверстие из картриджей. Картриджи выпускаются емкостью до 800 мл. Работы производятся с помощью строительных шприцов, аналогичных тем, которыми заливаются герметики. Крепеж может быть самым разным – шурупы, винты, гвозди, анкеры. Стоимость таких дюбелей соразмерна стоимости обычных, но они значительно выигрывают в скорости производства монтажных работ. Кроме того, состав заполняет все пустоты, что удобно при работе с пористыми материалами, т.к. при этом увеличивается прочность соединения.

Дюбель-ампула – это герметично запаянный цилиндр с клеевым составом. Ампула помещается в подготовленное отверстие, затем туда с усилием вкручивается или вбивается металлический анкер. Ампула разрушается, клей заполняет пространство и от контакта с воздухом затвердевает. В качестве клеящего состава используется синтетическая смола. Смола может состоять из двух компонентов, в этом случае ампула должна быть двойной. С помощью такого дюбеля монтаж делать очень удобно и быстро. Крепление получается прочным и достаточно жестким. Недостаток – высокая стоимость, применять имеет смысл только в очень ответственных работах.

remoskop.ru

Дюбели. Разновидности и особенности использования

Сегодня деревянная пробка в бетоне или кирпичной стене для вворачивания шурупа выглядит более чем архаично. В строительный обиход вошли дюбели – специальные фабричные изделия для выполнения так называемых глухих креплений. Причем вариантов дюбелей существует великое множество. Давайте познакомимся с некоторыми из них.

Дюбели выпускаются как для сплошных (массивных), так и для слоистых, пустотных и многопустотных стен и применяются тогда, когда свободный конец стержня (шурупа, анкера) недоступен для монтажного инструмента.

Дюбели для массивных (то есть сплошных, без пустот) стен имеют разжимной принцип действия, для полых – анкерующий.

Разжимные дюбели состоят либо из нейлоновой деформируемой муфты (патрона), либо из металлической, с раскрывающимся при прохождении стержня частями патрона. Анкерные дюбели – это, как правило, достаточно хитрое в техническом отношении устройство. Например, в одних случаях при завинчивании крепежного стержня конец нейлонового патрона такого дюбеля может расширяться, в других – благодаря поперечным просечкам конец патрона превращается в некую стопорящую ромбическую фигуру, в третьих – накручивается в виде широкого узла на резьбу стержня, превращаясь в упорную гайку с пустотной стороны стены.

Существуют анкерные дюбели в виде маленьких механизмов, в которых хвостовая часть раскрывается под действием пружины или поворачивается вокруг внецентренного шарнира. Есть также и модели, где хвостовик устанавливается в анкерующее (стопорящее) положение с помощью «стебелька», конец которого после установки дюбеля остается снаружи.

Последним хитом являются универсальные нейлоновые дюбели, который служит для крепления к стенам и перекрытиям всевозможных деревянных брусков и металлических реек – каркасов перегородок, обрешеток для облицовочных плит, полок, подвесных потолков, дверных и оконных коробок и т.д. Этот дюбель для многопустотных или слоистых стен на участках соприкосновения с плотной частью стен работает как распорный, а на границах с пустотами – как анкерный благодаря незамкнутым кольцевым деталям в корпусе муфты. Торцы этих незамкнутых колец, упираясь в боковые стенки гнезда, обеспечивают дополнительное трение при повороте винтового стержня.

Внешний конец крепежного стержня выполняется в виде шляпки гвоздя или шурупа, головки болта, цилиндра с резьбой, в виде крючка, кольц и т.д.

Дюбели отличаются не только материалом, из которого они изготовлены и способом закрепления в толще конструкции, но и расчетными нагрузками растяжения и среза на крепежный стержень. Иными словами, одни из них рассчитаны на крепление легких бытовых предметов, другие способны выдерживать конструкции крупных зданий и сооружений.

Существуют стальные дюбели, соединяющие массивные фундаментные башмаки из бетона с опорными частями стальных колонн под тяжелые мостовые краны грузоподъемностью в десятки тонн. Любопытно, что если обычно (без использования дюбелей) в бетонируемый башмак закладываются анкера с монтажными пластинами, к которым привариваются или сажаются на болты опорные части колонн, то расход металла на такие закладные детали в бетоне сопоставимы с металлоемкостью его основного армирования. При использовании дюбелей в верхней части бетонного башмака по точной разметке с помощью сверла – перфоратора делают отверстия, куда устанавливаются цельнометаллические болтовые дюбели. При таком методе суммарный вес дюбелей составляет буквально доли процента от металлоемкости традиционного варианта.

Что же касается ремонтных работ в квартире, особенно в современных домах, перекрытия и даже стены которых сделаны из железобетона, то здесь дюбель просто незаменим, поскольку все крепежные операции к стенам, полам и потолкам приходится выполнять с помощью дюбелей.

Какой тип дюбеля выбрать в каждом конкретном случае, вам станет понятно, если вы познакомитесь с приведенными на этой странице рисунками. Самое важное – правильно подобрать тип и толщину дюбеля и крепящего стержня (шурупа) для той нагрузки, которую он будет нести.

При горизонтальном расположении отверстия, т.е. когда шуруп работает на срез (чаще всего при установке книжных полок, кухонных шкафчиков и т.д.), используют дюбели с наружным диаметром от 8 до 10 мм, которые заглубляются в сплошную бетонную или кирпичную стену на 30–50 мм. Для более прочных креплений (например, шведских стенок и других подобных настенных тренажеров) можно использовать дюбели, заглубляемые в толщу стены до 80–100 мм.

При вертикальном расположении, когда нагрузка действует вниз (например, крепления к перекрытиям при монтаже подвесных потолков), рекомендуется выбирать дюбели, имеющие поперечные насечки и так называемые распорные крылышки. При этом особенно важно, чтобы отверстие соответствовало диаметру дюбеля (он должен с некоторым усилием забиваться молотком, а не свободно входить), а глубина сверления (длина дюбеля) – не менее 40–50 мм. Нередко для большей надежности устанавливаемый в потолок дюбель и отверстие под него смазывают клеем ПВА, и после забивания дюбеля перед вворачиванием шурупа дают ему сутки на схватывание. Однако при правильном подборе дюбеля и верном расчете нагрузки такие "предосторожности" видятся излишними.


Разновидности дюбелей

(на примере продукции «Fischer»)


library.stroit.ru

Дюбель – как выбрать под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и метала (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и не распорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в заштукатуренную кирпичную стену, если не будет не распорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при не удачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большей ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двух заходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно подстучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по выше описанной технологии, можно так же надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется не поврежденным.

ydoma.info
