Как измерить диаметр арматуры
На главную / Вопросы – Ответы / КАК ИЗМЕРИТЬ ДИАМЕТР АРМАТУРЫ
17.05.2015 Вопросы – Ответы Оставить комментарий 47,906 Просмотры
Как измерить диаметр арматуры СТАЛЬНОЙ

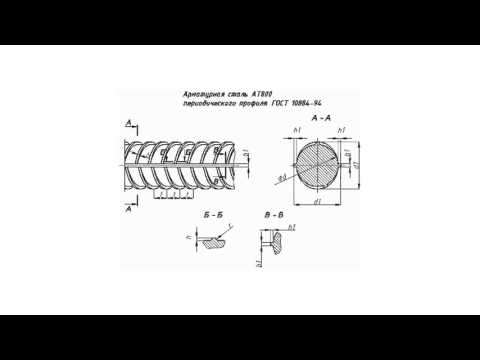

С измерением диаметра стальной арматуры всё просто, тут нам на помощь приходит ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). В нём есть два чертежа, на которых изображены профили всей применяемой арматуры и нанесены обозначения диаметров и прочих размеров. Далее, под чертежами есть таблица №2 и таблица №3 из которых следует зависимость номера профиля от внутреннего и внешнего диаметра арматуры.
Стоит помнить, что когда упоминаются целые числа, описывающие диаметр арматуры, речь идет о так называемом НОМИНАЛЬНОМ (усредненном) диаметре арматуры, который так же именуется как НОМЕР ПРОФИЛЯ. При этом реальные диаметры (внутренний — измеряемый по телу прутка и внешний — измеряемый по ребрам) отличаются от номинального диаметра и представляют собой дробные числа.
ПРИМЕР:

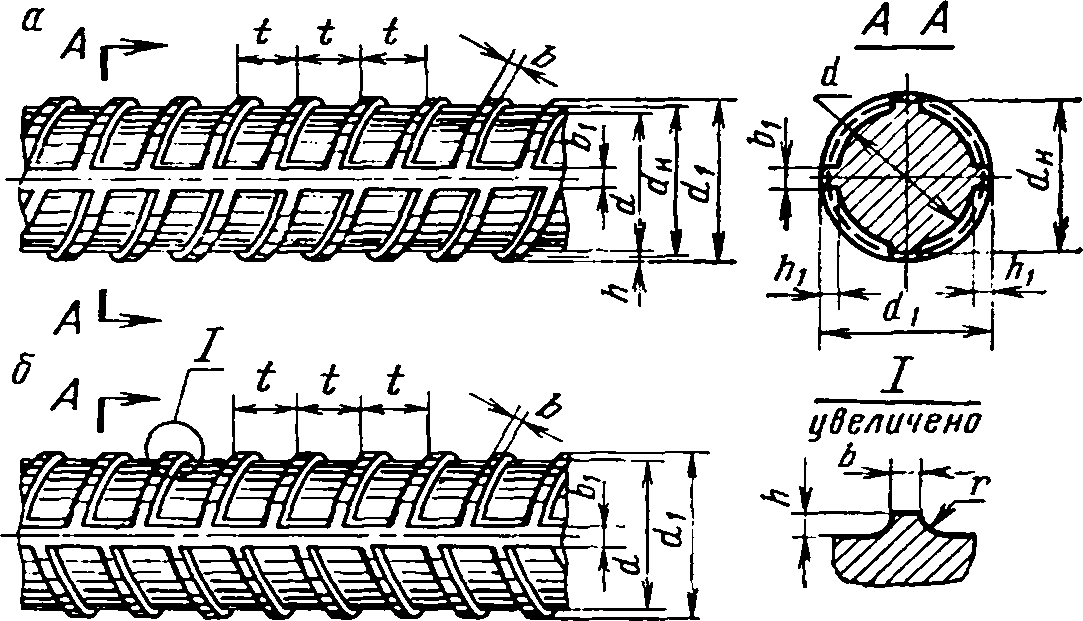

Возьмем к примеру стальную арматуру класса A-III (A400) которая везде упоминается как «двенадцатая». Смотрим в таблицу № 2 ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций) и находим в первом столбце этой таблицы число 12. Как видно из названия данной колонки этой таблицы, 12 это не реальный диаметр, а так называемый номер профиля (или номинальный диаметр dн). При этом реальный внешний диаметр d1 у данной арматуры равен 13,5 мм (указан в 6-м столбце таблицы), а внутренний диаметр d равен 11,0 мм (указан во 2-м столбце таблицы).
Поэтому, особенно внимательным нужно быть при покупке стальной арматуры с номером профиля от 16 и выше. Начиная с этого номера, внешний диаметр начинает значительно превышать номер профиля и зачастую равен следующему номеру профиля. Этим могут воспользоваться непорядочные продавцы. Так, например, у стальной арматуры с номером профиля 16, внутренний диаметр внутренний диаметр d равен 15,0 мм, а реальный внешний диаметр d1 равен 18,0 мм и этим фактом могут воспользоваться, чтобы продать «шестнадцатую» арматуру под видом «восемнадцатой».
Как избежать обмана при покупке стальной арматуры? Скачиваем ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). Смотрим в нём значение внешнего диаметра для арматуры с номером профиля, который Вам нужен. Берем с собой штангельциркуль и едем за арматурой. Замер внешнего диаметра производится в 300 мм от края стержня (сам край может быть деформирован при погрузках/разгрузках, при резке).
Как измерить диаметр арматуры КОМПОЗИТНОЙ
Если говорить о композитной арматуре периодического профиля, то тут всё сложнее. Частично ответ на данный вопрос можно найти в ГОСТ 31938 «АРМАТУРА КОМПОЗИТНАЯ ПОЛИМЕРНАЯ ДЛЯ АРМИРОВАНИЯ БЕТОННЫХ КОНСТРУКЦИЙ», в котором есть следующие строки:
3.17 Наружный диаметр арматуры композитной полимерной; Наружный диаметр: Диаметр, позволяющий путем непосредственного измерения по вершинам периодических выступов на силовом стержне идентифицировать номинальный диаметр.
8.2 Наружный диаметр, высоту периодического профиля, шаг периодического профиля АКП проверяют штангенциркулем по ГОСТ 166, микрометром по ГОСТ 6507.
Сразу отметим, что искать ГОСТ 166 и ГОСТ 6507, упомянутые выше — не имеет смысла, так как первый из них просто описывает штангельциркули, а второй — микрометры. О том, как именно измеряется наружный диаметр арматуры не сказано ни слова.
Обращаем Ваше внимание на то, что тот способ производства композитной арматуры, который повсеместно применяется в России — не гарантирует равномерно округлой формы арматурного стержня. Дело в том, что все линии, применяющиеся в России для производства композитной арматуры устроены таким способом, что в конце линии стоят валы, покрытые резиной или полиуретаном, которые и протягивают арматуру через линию, держа её за сформированный конец. При такой технологии очень важно, чтобы к валам подходила арматура окончательно полимеризованная, полностью «зашитая». На практике, у большинства производителей термореактивный композит не успевает полностью застыть за время прохождения через печь. При этом, чем больше диаметр композитной арматуры, тем острее стоит данная проблема.
Не стоит забывать о том, что есть ещё один важный параметр, описывающий диаметр арматуры, он называется НОМИНАЛЬНЫЙ ДИАМЕТР и описывается в том же ГОСТ 31938 «АРМАТУРА КОМПОЗИТНАЯ ПОЛИМЕРНАЯ ДЛЯ АРМИРОВАНИЯ БЕТОННЫХ КОНСТРУКЦИЙ»:
3.
18 номинальный диаметр арматуры композитной полимерной; Номинальный диаметр: Диаметр равновеликого по объему круглого гладкого стержня с учетом допускаемых отклонений, указываемый в обозначении арматуры, используемый в расчетах физико-механических характеристик и расчетах конструкций.
8.4 Номинальный диаметр определяют по ГОСТ 15139 с дополнениями (см. приложение А).
Фактически вся методика измерения номинального даиаметра композитной арматуры описана в том же самом ГОСТ 31938 в самом конце, в приложении «А».
Как измерить НОМИНАЛЬНЫЙ диаметр арматуры?
Вот мы и подошли к самому корню проблемы — к измерению НОМИНАЛЬНОГО диаметра.
Со стальной арматурой всё понятно, так как типы сталей заранее известны, известны мх плотности, известны варианты профилей, шаг ребер, типы арматуры тоже заранее известны, гостированы и сведены в таблицы. Поэтому у стальной арматуры достаточно измерить внешний диаметр по ребрам, внутренний диаметр по телу стержня и, в зависимости от типа арматуры, определить номинальный диаметр по таблицам №2 и №3 из ГОСТ 5781-82.
С композитной арматурой всё сложно. В России традиционно присутствует правовой вакуум, ГОСТ 31938 оставляет без ответа кучу вопросов. Безусловно, вооружившись штангельциркулем и держа в руках стержень композитной арматуры от любого из производителей, Вы просто не в состоянии измерить номинальный диаметр! Почему? Потому что, согласно методике, упомянутой выше, метод определения номинального диаметра композитной арматуры основан на определении (по результатам гидростатического взвешивания) объема отрезанного от контролируемого изделия на заданную длину образца и последующем расчете номинального диаметра!
Что делать? Достаточно просто запомнить, что НОМИНАЛЬНЫЙ диаметр арматуры является неким усредненным значением между наружным и внутренним диаметрами арматуры. При этом, чем реже расположена намотка ребер (чем больше расстояние между витками ребер), тем ближе будет величина НОМИНАЛЬНОГО диаметра к величине ВНУТРЕННЕГО диаметра арматуры.
Обманывают с диаметром композитной арматуры или нет?

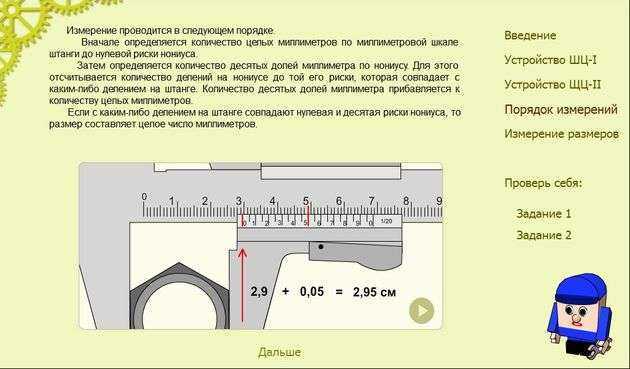

Самым простым способом проверки обманывают Вас или нет продавцы композитной арматуры будет взять штангелциркуль и измерить внешний и внутренний диаметры стержня композитной арматуры.
Внешний диаметр арматуры (измеренный по вершинам ребер) ВСЕГДА больше номинального диаметра арматуры!
Поделиться ссылкой
МеткиГОСТ 31938 ГОСТ 5781 ГОСТ на композитную арматуру Диаметр арматуры Как измерить диаметр арматуры Композитная арматура Композитная арматура ГОСТ Номинальный диаметр арматуры
Предыдущий ИЗМЕРЯЕТСЯ ЛИ КОМПОЗИТНАЯ АРМАТУРА В ТОННАХ?
Следующий ЧЕМ РЕЗАТЬ СТЕКЛОПЛАСТИКОВУЮ АРМАТУРУ?
Проверьте также
Двухэтажный дом из пенобетона в поселке «Ближняя пристань» на фундаменте, армированном композитной арматурой. Строительство дома …
Композитная арматура продается и в прутках и в бухтах — на Ваш выбор! Безусловно, наиболее …
Как правильно измерить диаметр металлической арматуры
- Главная
- »
- О компании
- »
- Публикации
- »
- Статьи
- »
- Металлическая арматура
- »
- Диаметр металлической арматуры
Характеристики прочности любой железобетонной конструкции в большей степени зависят от надежности арматуры, которая используется в строительстве.
ГОСТом 5781-82 установлены довольно серьезные требования к качеству стальной арматуры.
Ниже в таблице представлены технические параметры арматуры из стали согласно ГОСТа 5781-82
| Номер профиля (минимальный диаметр стержня) | Масса 1 м профиля, кг | Количество метров в 1 тн | Площадь поперечного сечения, см2 |
| 6 мм | 0,2 | 4504,5 | 0,28 |
| 8 мм | 0,4 | 2531,7 | 0,50 |
| 10 мм | 0,6 | 1620,8 | 0,79 |
| 12 мм | 0,9 | 1126,1 | 1,13 |
| 14 мм | 1,2 | 826,5 | 1,54 |
| 16 мм | 1,6 | 632,9 | 2,01 |
| 18 мм | 2,0 | 500,0 | 2,54 |
| 20 мм | 2,5 | 404,9 | 3,14 |
| 22 мм | 2,9 | 335,6 | 3,80 |
| 25 мм | 3,9 | 259,7 | 4,91 |
| 28 мм | 4,8 | 207,0 | 6,16 |
| 32 мм | 6,3 | 158,5 | 8,04 |
| 36 мм | 7,9 | 125,1 | 10,18 |
| 40 мм | 9,9 | 101,3 | 12,57 |
| 45 мм | 12,5 | 80,1 | 15,00 |
| 50 мм | 15,4 | 64,9 | 19,63 |
| 55 мм | 18,6 | 53,7 | 23,76 |
| 60 мм | 22,2 | 45,1 | 28,27 |
| 70 мм | 30,2 | 33,1 | 38,48 |
| 80 мм | 39,5 | 25,3 | 50,27 |
Одним из главных признаков, согласно которым классифицируют арматуру, является минимальный диаметр профиля.
Номинальный размер стальной арматуры составляет всего 6 мм, а максимум – 80 мм. При строительстве частного малоэтажного дома чаще всего используют арматуру с диаметром 6-14 мм, а арматура большого радиуса предназначена для строительства сооружений и зданий, к которым предъявляются требования сверх нормы к надежности конструкций. Допускается отклонение от размера диаметра профильной арматуры (регламентируется ГОСТом 2590-88) в пределах -2… +2 для арматуры радиусом 3 – 9 мм, для арматуры радиусом 9 – 40 мм – всего -1…+0,1.
Многих интересует вопрос: как правильно измерить диаметр арматурного изделия из металла. Согласно стандарту, этот показатель напрямую измеряет диаметр поперечного сечения в гладком стержне. Правило это подходит для гладких и периодических профилей.
Возврат к списку
Как выбрать арматуру и размеры арматуры для вашего проекта?
Арматура – это армированный железобетон, который является наиболее важным компонентом в строительстве.
Будучи промоутером, вы можете подумать о том, какие размеры и формы арматуры требуются в строительстве зданий.
Таким образом, правильный выбор поможет добиться грандиозного успеха вашего проекта. Этот блог предназначен для тех, кто хочет убедиться, что их арматурный бетон полностью армирован. Рассмотрим эти нижеперечисленные факторы сейчас, чтобы правильно выбрать для своего проекта.
Дополнительное чтение: что такое арматура?
Как правильно выбрать арматуру? 3 совета, на которые следует обратить внимание
Если вы думаете о том, как правильно выбрать Reber, обратите внимание на следующие советы:
Совет 1. Выберите правильный размер
Арматура часто используется в строительных целях и в основном доступна в три разных размера.
Самый легкий арматурный стержень диаметром 3-⅜ дюйма: Этот тип арматурного стержня специально разработан для управления всем, от проезжей части до строительства патио.
Кроме того, он также используется в других проектах, которые предполагают небольшую нагрузку.Арматура с большей несущей способностью: размеры арматуры этого типа включают в себя 4-½ дюйма в конструкции стены и колонн.
Арматура с повышенной несущей способностью: Арматура такого типа используется в фундаментах зданий. Здесь часто используется арматура диаметром ⅝ дюйма.
Кроме того, он также используется в других проектах, которые предполагают небольшую нагрузку.Совет 2: Узнайте желаемую длину
Выбор нужной длины арматурного стержня имеет большое значение для вашего проекта. Если у вас нет подходящего инструмента для нарезки арматурного стержня на требуемую длину, то лучше иметь четкое представление об измерениях. Самое главное, вам следует подумать о покупке небольших кусков, а не более длинных, чтобы их можно было легко связать вместе с помощью вязальной проволоки.
Совет 3: наймите профессионала
Вы начали строительный проект, требующий установки арматуры? Наем профессионального поставщика арматуры облегчит ваше бремя, и они протянут вам эффективную руку помощи.
Будьте точны при выборе длины, ширины и веса арматуры, чтобы обеспечить целостность конструкции. Вот почему наем профессионала является важным фактором при выборе арматуры.
Как выбрать наилучшие размеры арматуры?
Любой строительный проект невозможен без использования арматуры. Арматура также известна как арматурные стержни. Он в основном используется во время строительства в качестве сетки для заливки бетона. На современном рынке существует большое разнообразие размеров арматуры. Однако свойства арматуры каждого размера отличаются друг от друга.
Каждый раз, когда вы выбираете строительный проект, вы всегда должны выбирать точный размер арматуры, чтобы легко соответствовать требованиям проекта. В основном, арматура определяется «классами» на рынке. Эти оценки говорят нам о грузоподъемности, с которой они способны справиться.
Эти марки доступны на рынке в двух единицах измерения: метрических и британских.
Обычно числовое обозначение определяет наименьший предел текучести арматурного стержня. Например, вы используете арматуру марки 60 и британских единиц измерения. Это означает, что минимальная прочность арматурного стержня составляет около 60 килофунтов на квадратный дюйм (ksi) или 60 000 фунтов на квадратный дюйм (psi).
В метрических единицах одна и та же марка арматуры будет определяться как 420. Это означает, что наименьшая предельная текучесть составляет 420 мегапаскалей (МПа) или 420 000 паскалей (Па). Точно так же, если вы собираетесь использовать арматуру марки 50, наименьший предел текучести будет 50 тысяч фунтов на квадратный дюйм или 350 МПа. Таким образом, слишком важно выбрать арматуру, проверив марку и одобрение ASTM (Американское общество испытаний и материалов) в любом из ваших строительных проектов. Это поможет предложить стандарт того, какой тип оценки должен быть идеальным для использования в различных условиях.
Дополнительное чтение: Какие бывают типы арматуры?
Выбор подходящих размеров арматуры полностью зависит от выполняемой вами работы и цели ее использования.
Однако на современном рынке доступны различные сорта арматуры. Таким образом, вы должны быть достаточно осторожны при выборе подходящей марки для ваших нужд.
Не забудьте измерить площадь, прежде чем выбрать арматуру, особенно если вы собираетесь заливать бетон. Имея представление об областях, вы сможете убедиться, что используете арматурный стержень подходящего размера, чтобы при необходимости его можно было легко согнуть.
Если вы планируете выбрать размер арматуры для заливки бетона, например, крыльца или подъездной дороги, то самое главное, что вам нужно сделать, это измерить площадь. Это поможет вам определить идеальную длину арматуры, которая вам понадобится в этом проекте. Не покупайте арматуру большей длины, чем фактический размер, который вам потребуется, если у вас нет подходящего оборудования для ее резки.
Купить небольшой отрезок совсем не проблема, так как с помощью вязальной проволоки можно соединить еще один кусок арматуры.
Вместо того, чтобы использовать две соединенные части для ваших углов, вы должны использовать изогнутые части арматуры, чтобы избежать слабых мест в вашем бетоне.
Помимо знания площади, вы должны также иметь представление о толщине арматурного стержня. Эта толщина также представлена в двух единицах измерения: метрических и британских. В британских единицах измерения арматурный стержень толщиной ⅛ дюйма означает, что арматурный стержень с номером 8 имеет толщину 8 дюймов. В метрических единицах толщина обозначается в миллиметрах (мм). Покупка арматуры толщиной 11,3 мм обозначает арматуру № 10, а также арматуру № 20 диаметром 19,5 мм.
Дополнительная информация: Каковы преимущества арматуры?
Заключение
Вы запутались в выборе размеров арматуры? Не беспокойтесь, не сомневайтесь и попросите профессионалов Florida Lumber сегодня получить хорошее представление о правильном измерении. Мы специализируемся на обеспечении правильного измерения арматуры и материалов, соответствующих вашим требованиям.
Свяжитесь с нами сегодня, чтобы получить бесплатную цитату от нас!
Размер арматуры для перекрытий | Наука
••• Jupiterimages/Photos.com/Getty Images
Обновлено 10 марта 2018 г.
Автор: Donna McLean
Арматурная сталь, более известная как арматура, повышает прочность на растяжение и повышает долговечность бетонных плит. Правильный размер арматуры для конкретной плиты зависит от предполагаемого использования плиты, ее толщины и прочности, а также от того, является ли арматура единственным армированием. Арматура и бетон хорошо работают вместе, потому что они расширяются и сжимаются в унисон при изменении температуры. Поскольку кислород не может достичь его, арматурная сталь, полностью закрытая бетоном, не изнашивается. Разные размеры подходят для разных работ.
Размеры арматуры
Арматура обычно поставляется в виде стержней длиной 20 футов. Ребристые арматурные стержни, также называемые деформированными арматурными стержнями, позволяют бетону, залитому вокруг них, надежно удерживать стержень.
Чтобы определить размер стержня, диаметр измеряется на одном плоском конце. Измерение не включает ребристость. Размер диаметра указан в восьмых долях дюйма. Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура размера 18 имеет диаметр 2 1/4 дюйма.
Стандартные размеры арматурных стержней
Арматурные стержни во внутренних двориках, подвальных этажах, фундаментах и подъездных путях могут иметь размеры от 3 до 6. Подрядчики иногда используют «правило 1/8», означающее, что размер арматурного стержня составляет 1/8 толщины плита. Например, плита толщиной 6 дюймов может иметь арматуру с маркировкой размера 6 или 3/4 дюйма.
Плиты для септиктенков могут потребовать использования как сварной сетки, так и арматуры. В таких случаях обычно используют арматуру размеров 3 и 4. Расстояние между матами сварочной проволоки может варьироваться от 6 до 18 дюймов. Меньшее расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.
Маркировка арматурных стержней
На каждом стержне имеется маркировка, указывающая на стан, размер стержня, тип металла и обозначение марки или минимальный предел текучести. Буква или символ, ближайший к концу полосы, идентифицирует мельницу. Размер бара чуть ниже этого. Затем вы должны найти букву «W» или «S». «W» говорит о том, что стержень изготовлен из низколегированной стали, а «S» — о углеродистой стали, также называемой мягкой сталью. Оценка дается последней и может быть показана цифрой или линиями, проходящими по всей длине стержня. Одна линия указывает на марку 60, марку, часто используемую для жилищного бетонного строительства. Марка 60 также может быть обозначена цифрой 4, что означает метрическую марку 420.
Местные строительные нормы и правила
Ознакомьтесь с требованиями и рекомендациями по бетону и арматуре вашего штата и местными строительными нормами, прежде чем начинать новый проект.
