виды и размеры материала- как применять +Видео

Ни один строительный материал из керамики или на основе бетона не может обеспечить 100% гарантию прочности построенному из него сооружению без дополнительного элемента. Таким элементом является кладочная сетка. По техническим характеристикам она имеет несколько различий.

В статье рассказывается о одном из самых важных материалов в строительстве, кладочной сетки. Области применения её разнообразны как по прямому предназначению, так и для сопутствующих целей, но от этого её роль не становится меньше.

Все обозначенные факторы говорят об важности применения кладочной сетки для прочного здания. Недорого, прочно, выгодно, быстро и надёжно!

Содержание:

• 1 Кладочная сетка для кирпича. Общие сведения
  • 1.1 Материал исполнения
    • 1.1.1 Металлическая кладочная сетка
    • 1.1.2 Сетка из базальтового волокна
    • 1.1.3 Стеклопластиковая армировочная сетка с полимерным покрытием
  • 1.2 Технические размеры
  • 1. 3 Область применения
• 2 Использование сетки
  • 2.1 Стальная кладочная сетка при армировании кладки стен из кирпича
  • 2.2 Для кладки керамических блоков можно применить базальтовую сетку
  • 2.3 При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку
• 3 Заключение

Кладочная сетка для кирпича. Общие сведения

Материал исполнения

Металлическая кладочная сетка

Она состоит из стальной проволоки класса ВР толщиной от 3 мм до 5 мм.

Отрезки арматуры необходимой длинны, свариваются на станках точечным полуавтоматическим аппаратом в местах перекрещивания.

При дополнительных требованиях готовые карты, для уменьшения риска коррозии, покрываются цинком.

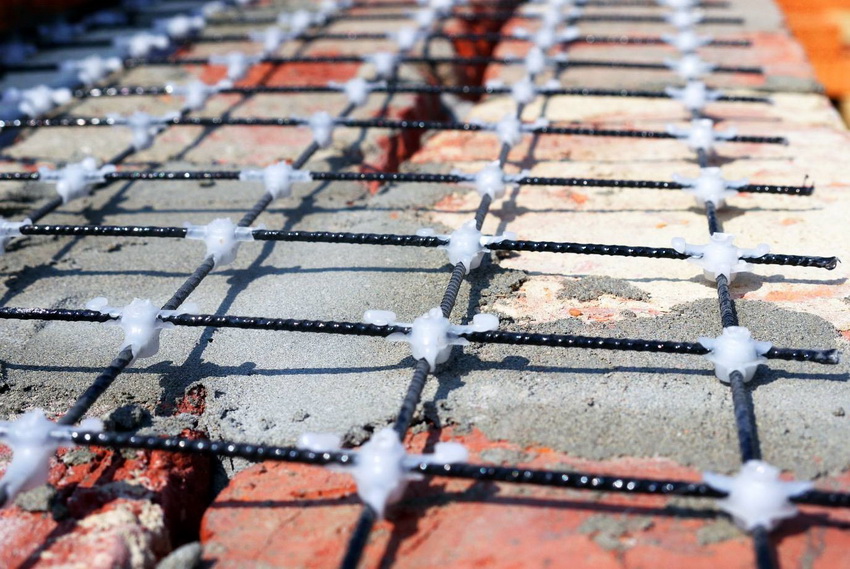

Сетка из базальтового волокна

При изготовлении жилы соединяются между собой вязкой с помощью стяжных хомутов из полиэтилена. В отдельных случаях поверхность проволоки покрывается песком с помощью клеевого состава для лучшей сцепки с раствором. Материал по прочности не уступает стальной сетке, не подвержен коррозии.

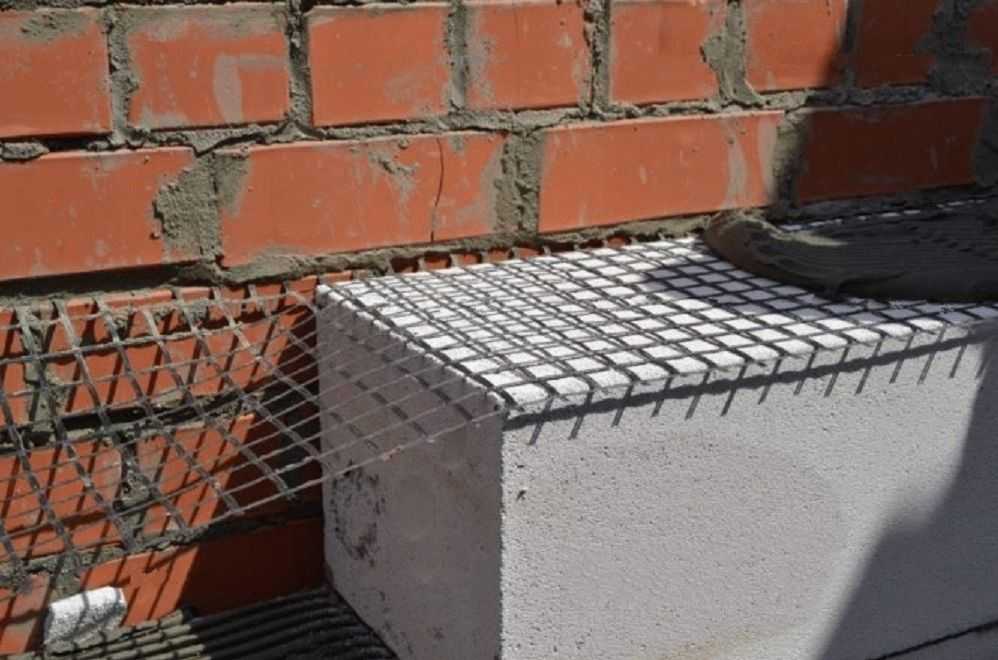

Стеклопластиковая армировочная сетка с полимерным покрытием

Изготавливается монолитным способом на станках. Применяется только в конструкциях не несущих большой весовой нагрузки.

Технические размеры

• Стандартная толщина жил 2,5 мм, 3 мм, 4 мм, 5 мм. применяется редко.
• Размер ячеек равен 50х50 мм, 50х100 мм, 100х100 мм.
• По форме ячейки делают квадратными, ромбовидными, зигзагообразными.
• По длине готовый лист кладочной сетки равен 200 см, 300 см, 500см,
• Ширина листа 50 см,100 см, 200 см.

Область применения

Основной функцией кладочных сеток из любого материала является усиление конструктивного материала посредством армирования.

• армирование стен,
• усиление арочных конструкций,
• армирование монолитных элементов из бетона,
• устройство стяжки пола или крыши,
• применяется при необходимости нанесения толстого слоя цементной штукатурки.

Существуют места непрямого назначения по использованию такого материала:

• устройство оград,
• изготовление временных клеток для животных,
• укрепление мест хранения сыпучих материалов на строительной площадке.

Использование сетки

Стальная кладочная сетка по своим техническим характеристикам является самой востребованной при монтажных работах в строительстве зданий, в основном её используют в нижеописанных случаях.

Стальная кладочная сетка при армировании кладки стен из кирпича

Как основной несущей конструкции, так и облицовке стен. Она прокладывается через каждые 3 ряда кирпичной кладки в раствор.

Применяется сетка из проволоки толщиной 3 мм или 4 мм, ячейки размером 50х50 мм или 50х100.

Используют два основных способа армирования: горизонтальное укрепление и вертикальное устройство сетки. Последний способ применяется для усиления колонн и простенков, как самых слабых звеньев здания.

Полосы необходимых размеров вырезаются из цельных листов в соответствии с шириной стены, но допускается выход прожилин из кладки внутрь помещения.

Это действие подразумевает два результата; визуальное подтверждение применения сетки при заключении акта скрытых работ, и в дальнейшем отрезки участвуют в армировании слоя штукатурки.

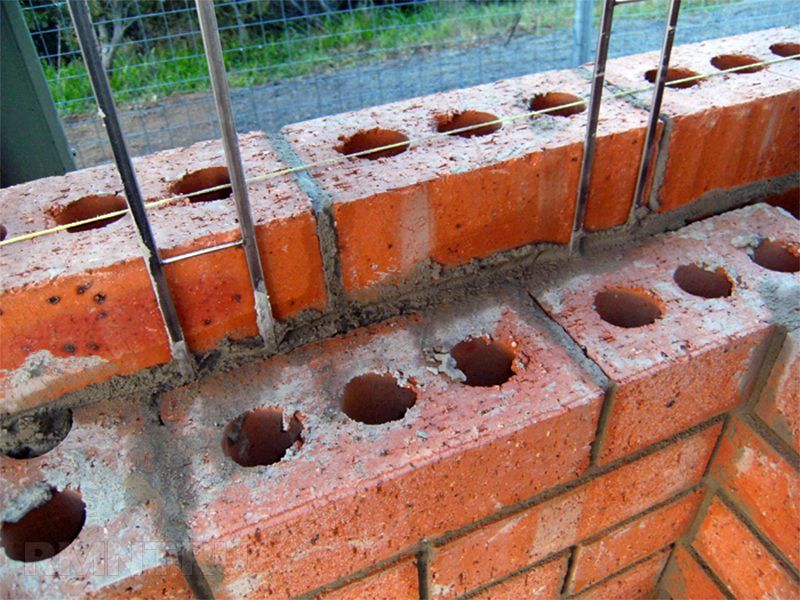

Для армирования углов стеновой кладки используют отрезки проволоки не связанные между собой, но их сгибают под необходимым углом.

Армирование кладочной сеткой не только усиливает прочность стены, но и производится равномерное перераспределение весовой нагрузки на фундамент здания. Тем самым опосредственно увеличивается срок эксплуатации сооружения.

В сейсмоопасных районах уменьшается риск фатальной деформации постройки.

Кладочная сетка применяется при выполнении монолитных работ и изготовлении стяжки для предотвращения растрескивания большого массива бетона перед укладкой плитки.

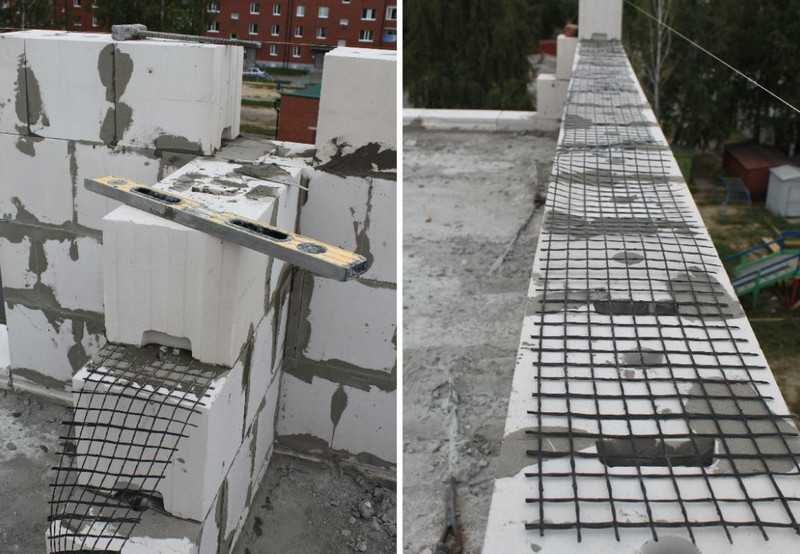

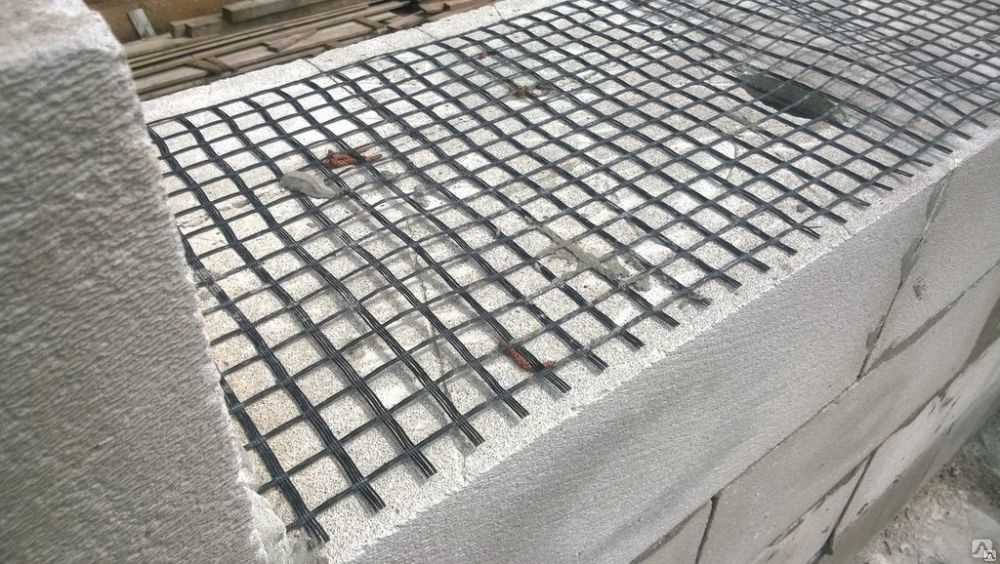

Для кладки керамических блоков можно применить базальтовую сетку

Она легче по весу, а по остальным параметрам не уступает стальному армированию.

Нюанс в том, что прочность базальтового волокна зависит от диаметра жилы, равный параметр со стальной сеткой с проволокой в 3 мм достигается большим диаметром базальтовых жил, 6 мм.

Толщина шва при кладке одинарного полнотелого кирпича не должна превышать 5 мм. во избежание образования мостика холода, поэтому используется стальная кладочная сетка с меньшей толщиной жил.

А при постройке стен из керамических блоков максимальная толщина шва разрешается до 8 мм. Сам блок является пустотелым и лёгким по весу, поэтому можно использовать базальтовую кладочную сетку с большей толщиной прожилин. Она в несколько раз легче и поддаётся коррозии.

При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку

Она прокладывается в кирпичной кладке через каждые 5 рядов, обеспечивая необходимую прочность стене. Её применяют для возведения межкомнатных перегородок и стен санузлов.

Заключение

Такой небольшой элемент как кладочная сетка является одним из самых важных материалов при строительстве любых зданий и сооружений.

Она недорогая, производится в короткие сроки, с длительным сроком службы. Польза её не оспоримая для надёжности и долговечности объекта.



Кладочная сетка для кирпича

Содержание

• Что представляет собой кладочная сетка для кирпича
• Что дает использование кладочной сетки
  • Случаи обязательного использования кладочной сетки
  • Способы укладки сетки
• Заключение

Возведение стен из кирпича и камня до сих пор остается наиболее сложным и трудоемким видом работ в строительстве зданий. От каменщика и мастера требуется не только обеспечить правильную геометрию кладки, но и обеспечить правильное усиление стен с помощью различных вспомогательных технологических приемов. Одним из таких приемов является использование кладочных сеток для кирпичной кладки.

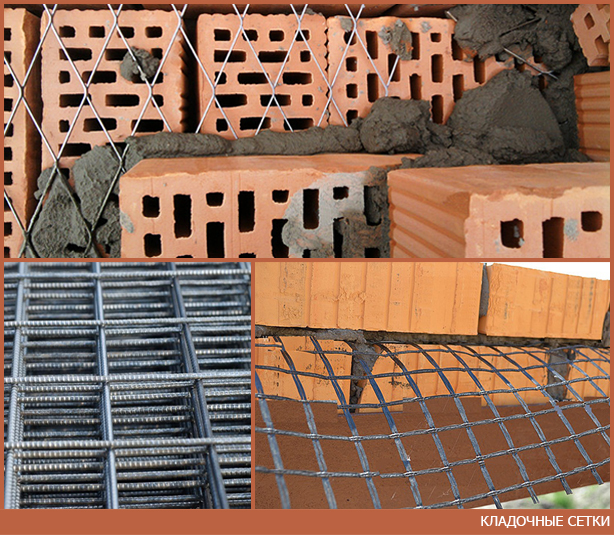

Что представляет собой кладочная сетка для кирпича

В зависимости от используемых марок кирпича и кладочного раствора, для усиления стены, перевязки и предотвращения ползучести раствора могут применяться кладочные сетки в виде полотнищ и лент, отличающиеся материалом и исполнением:

• Стальные кладочные сетки из холоднокатаной низколегированной или углеродистой арматурной стали Ст3Кп и ее аналогов, ГОСТ5781-82, классом А1(А240)-А3(А400), для особых видов армирования используют сетки из стали 30Х2Г2Т, 22Х2Г2АЮ;
• Термоупрочненные сеточные материалы, из проволоки и арматуры класса с полимерным и цинковым покрытием. Особо прочные сетчатые листы и полотна из углеродистой стали выполняются с накаткой на поверхности проволоки особого рельефа, усиливающего сцепление с кладочным раствором;
• Композитные сетки на основе стекловолокна и эпоксидного или полиэфирного связующего. Такие сетки широко используют для усиления кладочных растворов и рядов из газобетона, пеноблока.

За счет более высокого модуля упругости и прочности сетка из стекловолокна получается намного тоньше и легче, при этом высокая коррозионная стойкость композитного материала позволяет работать с практически любыми марками кладочного раствора.

Важно! В отличие от стальной прутковой арматуры, качество армирования рядов кладочной сеткой в значительной степени зависит от квалификации каменщика, его умения связывать отдельные сегменты и ленты в одно полотно, и способ, которым он клал сетку в раствор.

Диаметр проволоки, используемой для изготовления кладочных сеток, колеблется от 3 до 6 мм, размер окна может составлять от 25 до 75 мм.

Что дает использование кладочной сетки

Использование кладочной сетки для усиления стен зачастую является вынужденной мерой, направленной на усиление механической прочности и жесткости кладки в тех случаях, когда увеличить прочность другими способами невозможно. Главным препятствием широкого использования кладочных сеток является увеличение стоимости возведения здания и зависимость получаемого эффекта усиления от квалификации каменщика.

Случаи обязательного использования кладочной сетки

Кладочную сетку при возведении построек из кирпича обязательно используют в следующих ситуациях:

1. При возведении двух стен из кирпича или камня с различными механическими характеристиками, усадкой и ползучестью кладочного раствора. Например, выкладываемые стены из шлакоблока параллельно и одновременно облицовывают клинкерным или керамическим кирпичом;

2. В условиях использования кирпича или камня с относительно слабыми характеристиками жесткости и прочности.
   Например, при выкладке зданий из газобетона или арболита использование кладочной сетки является единственным способом, позволяющим сохранить правильную геометрию коробки;
3. При возведении тяжелых и широких стен высотных зданий, толщиной кладочного ряда в два и более кирпича. В таких условиях из-за огромного давления раствор может выдавливаться в вертикальные и горизонтальные пустоты, что существенно снижает прочность стены и может привести к искажению геометрии поверхности;
4. Если строительство выполняется из облегченного блока с большим количеством пустот. В этом случае проволока позволяет предупредить уход бетонного раствора в толщу кирпича;
5. При возведении зданий из кирпича в условиях низких температур, когда скорость схватывания и набора прочности раствором крайне низкая, а темпы возведения стен достаточно высокие.

В каждом конкретном случае решение об использовании армирования, его размеры, и через сколько рядов кирпича требуется класть кладочную сетку, принимается мастером участка.

В своде правил № 15.13330.2012 оговорено кладочную сетку рекомендуется использовать не реже чем через каждые пять рядов. Для малоэтажного строительства чаще всего армирование выполняется через три ряда кирпичей.

Поставляется армирующий сеточный материал в бухтах или в виде готовых лент или листов, нарезанных под размер толщины стены. Полоски сетки из арматурного прутка до 6 мм предварительно выкатывают на ровной площадке, чтобы снять изгибающие деформации и получить ровный горизонтальный лист. Полотно из более толстой арматуры, толщиной 6-8 мм, нарезают листами и полотнищами еще на участке подготовки производства и привозят к месту использования в готовом виде.

Чтобы облегчить работу с сеточным полотном и исключить пересортицу, разные по прочности и толщине арматуры маркируют красками специальных расцветок.

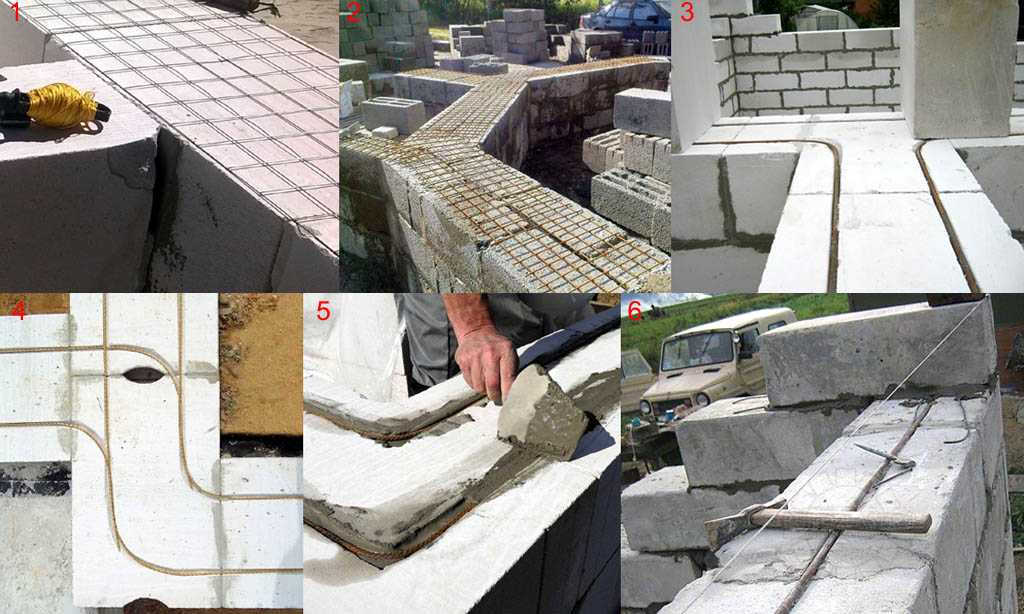

Способы укладки сетки

Особенно часто используется армирование цокольной части стен здания и верхних рядов коробки. При обустройстве армирующего пояса уложенную сетку между рядами кирпича можно связывать с сеточным полотном, уложенным на вертикальной поверхности. Для армирования кладки небольших зданий, домашних построек применяют армирующую сетку с размером ячейки в 25-30 мм и толщиной арматуры до 4 мм. Лучше всего подходит мягкая низкоуглеродистая сталь с оцинкованной поверхностью.

Толщина выкладываемого на кирпичный ряд раствора редко превышает 15 мм, поэтому до укладки сеточного армирующего полотна или ленты материал предварительно раскладывают на стенке, для того чтобы определить степень прилегания к камню, при необходимости подгибают и выравнивают. Если этого не сделать, после выкладки раствора проволока может «вынырнуть» из цементного связующего, и часть арматуры окажется несвязанной бетоном.

При выборе сетки важно правильно учесть размер ячейки полотна, чтобы по бокам не получались обрезки поперечных проволок длиннее 5-7 мм. При обрезании армирующего материала ширину ленты принимают меньше толщины стены на 5-10 мм. Делается это для того, чтобы металл полностью закрывался кладочным раствором и был защищен от дождевой воды.

Заключение

Кроме армирования кирпичных кладок, материал с успехом используется для армирования бетонных стяжек и полов, площадок и многих других бетонных поверхностей небольшой толщины. Зачастую мелкоячеистые полотна используются вместо штукатурных для укрепления и выравнивания бетонных панелей. В отдельных случаях сетчатое полотно применяется для изготовления тонких бетонных и кирпичных заборов.

• Состав и пропорции раствора для кладки кирпича
• Как сделать цветной раствор для кирпича
• Размер и вес белого силикатного кирпича
• Кирпич облицовочный силикатный

Как установить проволочную сетку на камин | Главная Руководства

Автор: William Machin

Если вы планируете облицовывать одну или несколько стен кирпичом или камнем, чтобы акцентировать внимание на камине, первым шагом будет установка сетки из металлической проволоки в качестве подложки для раствора. Сетка доступна в листах в магазинах строительных материалов и во многих домашних центрах, и важно, чтобы она была правильно установлена. Прежде чем приступить к работе, наймите электрика, чтобы убрать все осветительные приборы или розетки там, где планируется облицовка.

1. Уложите внахлест ряды строительной бумаги на стену в месте установки проволочной сетки. Измерьте стену от конца до конца и отрежьте кусок по длине канцелярским ножом. Выровняйте нижний край по основанию стены, а верхний край прикрепите к стене полосками малярного скотча вместо скоб, которые затрудняют правильное расположение шпилек в стене.

2. Перекрывайте дополнительные ряды на три дюйма на нижний ряд, прикрепляя верхний край каждого ряда по мере продвижения. Вырежьте отверстия в электрических коробках, где были удалены светильники или розетки.

3. Определите местонахождение стоек в стене с помощью искателя стоек и отметьте на строительной бумаге верх и низ стены у каждой стойки. Проведите вертикальные линии мелом на бумаге между каждой парой отметок в качестве ориентиров для крепления проволочной сетки.

4. Установите степлер с 1/2-дюймовыми скобами. Прикрепите строительную бумагу к стене с помощью скоб с интервалом в 12 дюймов вдоль концов, краев и в поле. На этом этапе стены, где планируется облицовка, например, до высоты каминной полки, от каминной полки до потолка или всей стены, покрываются строительной бумагой.

5. Наденьте рабочие перчатки. Измерьте нижний ряд строительной бумаги от конца до конца и отрежьте лист металлической сетки размером 24 дюйма на 48 дюймов по длине с помощью ножниц для листового металла. В качестве альтернативы можно использовать лист во всю длину и наполнитель. Отрежьте наполнитель достаточной длины, чтобы один конец накладывался на два дюйма на конец полного листа.

6. Установите аккумуляторную дрель с насадкой с резьбовым наконечником. Возьмите несколько 1 1/2-дюймовых палубных винтов и наденьте 3/8-дюймовые стальные шайбы на каждый винт. Совместите нижний край листа проволочной сетки с нижним краем строительной бумаги, убедившись, что чашеобразные края проволочной сетки обращены вверх и наружу. Это гарантирует, что слой раствора удержится в сетке.

7. Используйте вертикальные меловые линии в качестве направляющих и прикрепите сетку к стене с помощью шурупов с интервалом в шесть дюймов вертикальными рядами на каждой меловой линии и к стойкам в стене. Наложите следующий ряд проволочной сетки на два дюйма на верхний край установленного ряда и прикрепите его к стене с помощью шурупов по каждой меловой линии.

8. Держите кусок проволочной сетки на лицевой стороне стены, где установлена ​​электрическая коробка, и наложите ее нижний край на два дюйма на нижний лист. Используйте кончики ножниц для листового металла, чтобы вырезать отверстие в проволочной сетке на 1/4 дюйма больше, чем коробка со всех сторон. Прикрепите лист винтами к каждой меловой линии.

9. Установите дополнительную проволочную сетку в перекрывающихся горизонтальных рядах. Отрежьте самый верхний лист так, чтобы он на два дюйма перекрывал нижний ряд, и закрепите его шурупами по меловым линиям.

10. Установите полную обойму 1/2-дюймовых скоб в степлер. Скрепите проволочную сетку с интервалом в шесть дюймов между рядами винтов сверху вниз, вверх по каждому концу и сверху.

Каталожные номера

• Stoneyard.com: Тонкий каменный шпон Установка: Проволочная сетка (металлическая решетка)

Наконечники

• Установите расширенную проволочную сетку чашеобразными краями вверх, а не вниз или в сторону. Проведите рукой в ​​перчатке по сетке нисходящим движением, чтобы почувствовать шероховатые чашевидные края.
• Для стен, имеющих угловой ответ, установите изготовленную просечно-вытяжную сетку на углы после установки листов проволочной сетки. Используйте палубные винты и шайбы с шестидюймовым интервалом в вертикальных рядах.

Биография писателя

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в старшей школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

Как укладывать бетон со стальной сеткой, поддерживаемой пластиковыми табуретами | Главная Руководства

Крис Бэйлор

Стальная сетка обычно используется при строительстве небольших бетонных патио, тротуаров и плит для садовых навесов. Хотя стальная сетка не обладает прочностью арматуры, необходимой для больших фундаментов, для небольших работ стальная сетка вполне подходит для увеличения прочности бетона. Пластиковые стулья, часто называемые стульями из сетки или арматуры, используются для удерживания опорной стали в двух дюймах от земли, чтобы центрировать сетку внутри бетона во время его заливки.

1. Выкопайте грязь внутри бетонных форм на глубину 4 дюйма.

2. Раскатайте рулон стальной сетки поверх форм и обрежьте периметр стальной сетки кусачками, чтобы сетка располагалась ровно на расстоянии 2 дюймов от каждого края формы. Если требуется более одного куска сетки, перекройте их примерно на фут и свяжите места пересечения стяжками из проволочной арматуры.

3. Расположите 2-дюймовый сетчатый стул под сеткой через каждые два фута в каждом направлении, поднимая сетку на высоту 2 дюйма над землей внизу и на 2 дюйма ниже верхней части форм.

4. Смешайте и залейте бетон, чтобы заполнить формы. Используйте металлические грабли, чтобы равномерно распределить бетон внутри опалубки, и лопату, чтобы переместить бетон из области избытка в область внутри опалубки, которая нуждается в дополнительном бетоне.

5. Выровняйте верхнюю часть бетона стяжной плитой, лежащей на противоположных краях опалубки. Двигайте стяжку вперед и назад по формам, выравнивая верхнюю часть бетона. Заполните любые области, которые нуждаются в дополнительном бетоне, используя лопату, когда вы стяжка.

6. Загладьте поверхность бетона ручной теркой после завершения стяжки. Работайте длинными широкими движениями, выравнивая бетон и удаляя дефекты.
