Как измерять штангенциркулем: примеры

Штангенциркуль относится к классу универсальных измерительных приборов высокой точности. Данное устройство предназначено для определения наружных и внутренних размеров небольших деталей, глубины отверстий и прочих параметров. Зная, как измерять штангенциркулем, можно легко установить линейные величины любых предметов, в том числе и резьбовых соединений на метизах.

Особенности использования штангенциркуля

Удобство и простота использования этого инструмента обуславливают его широкое применение не только в производственной сфере, но и в домашних условиях. Существует три разновидности штангенциркулей: нониусные, циферблатные и цифровые, отличающиеся своей конструкцией. Наибольшей популярностью пользуется первый вариант. Такой инструмент имеет механическую структуру, поэтому ломаться там нечему. При аккуратном обращении (необходимо беречь прибор от деформаций и ржавчины) срок его эксплуатации практически не ограничен.

Измерять штангенциркулем как микрометром, то есть до десятых долей миллиметра, позволяет шкала Нониуса. В конструкции инструмента предусмотрена возможность фиксации измеряемого объекта как с наружной, так и с внутренней стороны, благодаря чему вероятность погрешности сводится к нулю.

Конструктивные элементы приборов

Чтобы понять, как измерять с помощью штангенциркуля, необходимо разобраться в его конструкции. Свое название инструмент получил в честь штанги, на которой располагается основная шкала. Дополнительной шкалой является нониус, предназначенный для определения десятых или сотых долей миллиметра при необходимости получения максимально точных результатов.

Конструкция механического нониусного штангенциркуля состоит из:

штанги с основной шкалой;
подвижной рамки со шкалой Нониуса;
губок для измерения внутренних поверхностей;
губок для измерения внешних поверхностей;
линейки глубиномера;
винта для фиксации рамки.

Некоторые модели имеют двойную шкалу, позволяющую измерять штангенциркулем как в миллиметрах, так и в дюймах. Остальные элементы конструкции, как правило, не имеют различий.

Как правильно измерять штангенциркулем наружные поверхности

Для получения точных данных о внешних размерных параметрах предмета, его необходимо зафиксировать с помощью нижних губок инструмента. Эта операция выполняется путем предварительного раздвижения губок на немного большее расстояние, чем размер измеряемой детали, и последующего их сдвигания до упора в поверхности изделия. После того, как нижние губки штангенциркуля будут надежно зафиксированы на наружных поверхностях, контрольная точка на подвижной шкале займет определенное положение на основной шкале и будет показывать размер детали.

Как измерить штангенциркулем внутренний диаметр детали

Перед выполнением данной операции элементы прибора сдвигают до упора, после чего губки для определения расстояния между внутренними поверхностями помещают в отверстие. Далее их разводят до упора в стенки и фиксируют в таком положении. Зная, как измерить диаметр штангенциркулем, можно замерить внутренние плоскости любой другой формы.

Определение глубины

Данная операция производится с помощью глубиномера. Торец штангенциркуля упирают в верхнюю часть детали, а глубиномер заводят в отверстие до упора. На основной шкале будет отображаться глубина измеряемого изделия.

Замер резьбовых соединений

Определение размеров внутренних и внешних поверхностей деталей – операция простая и многим знакомая еще со школьных уроков труда. А вот как измерить резьбу штангенциркулем, знает далеко не каждый.

Данная процедура может потребоваться в разных случаях, например, если болт нестандартный или необходимо измерить крепежную деталь без демонтажа резьбового соединения. Ниже приведены примеры, как измерять штангенциркулем болты и гайки в различных ситуациях.

Определение длины болта, ввинченного в деталь. Эта операция выполняется с помощью глубиномера. Последовательно измеряется высота головки болта, толщина шайбы (при ее наличии), толщина промежуточной детали и высота части стержня болта, выступающей с обратной стороны детали. Полученные значения суммируют, после чего определяют типоразмер крепежного элемента с помощью специальных таблиц соответствия длин болтов и размеров их головок под ключ.
Определение диаметра резьбы. Данный параметр измеряется по выступам, а не по канавкам резьбы. Между губками штангенциркуля помещается болт в вертикальном положении и выполняются замеры. Если полученный показатель не соответствует стандартным размерам, указанным в таблице, с помощью глубиномера измеряют глубину резьбы. После этого от первого результата отнимают удвоенное значение второго и таким образом выясняют, была ли срезана часть профиля резьбы. Поврежденные метизы подлежат замене.
Измерение диаметра резьбы болта, полностью «утопленного» в деталь, без демонтажа соединения. Для этого используется внешняя шкала штангенциркуля, посредством которой устанавливаются размеры головки и диаметр окружности выступов. Далее деталь идентифицируется с помощью таблиц.
Измерение шага резьбы. Используя штангенциркуль, определяют высоту стержня болта и его внешнего диаметра, после чего подсчитывают количество резьбовых витков на нем. Соотношение между этими показателями будет являться тангенсом угла наклона резьбы.
Измерение диаметра резьбы гаек. Данная операция проводится с помощью внутренних губок штангенциркуля. При использовании некоторых моделей инструментов к полученному значению необходимо прибавить еще и толщину губок, которая указана на штанге.

Снятие показаний

Прежде всего следует отметить, что точность показаний зависит от чистоты поверхностей детали, поэтому, перед тем, как измерять штангенциркулем, необходимо удалять загрязнения и смазку с изделий.

Зафиксировав губки инструмента на детали, на основной шкале находят контрольный штрих, располагаемый слева в непосредственной близости от нулевого штриха нониуса. Это будет размер измеряемой поверхности в миллиметрах.

Далее считываются показания в долях миллиметра. Эта операция выполняется путем нахождения деления, ближайшего к нулевому штриху и совпадающего со штрихом на шкале штанги. В результате сложения его порядкового номера и цены деления нониуса вычисляется требуемый показатель. У наиболее популярных моделей штангенциркулей цена деления составляет 0,1 мм.

Полная величина показаний инструмента получается посредством суммирования результатов в целых миллиметрах и в долях миллиметра.

Правила эксплуатации штангенциркуля

Чтобы измерительный инструмент смог прослужить верой и правдой долгие годы, необходимо соблюдать несложные правила по его эксплуатации и хранению. Прежде всего следует избегать механических повреждений, которые могут возникнуть в результате падения или силового воздействия. Помимо этого, в процессе измерения деталей нельзя допускать перекоса губок штангенциркуля. Чтобы этого не произошло, их нужно зафиксировать в определенном положении на измеряемой детали с помощью стопорного винта.

Хранить прибор следует только в мягком чехле либо жестком футляре. Второй вариант предпочтительнее, так как сможет обеспечить защиту от случайных деформаций. Место для хранения штангенциркуля должно быть выбрано с таким учетом, чтобы туда не попадали опилки от разных материалов, пыль, вода, химические смеси и пр. Плюс к этому должна быть исключена угроза падения тяжелых предметов на инструмент.

После каждого использования штангенциркуля его необходимо тщательно протирать чистой мягкой ветошью.

Естественно, не следует забывать и о соблюдении правил безопасности при эксплуатации данного прибора. На первый взгляд он не несет никакой угрозы для здоровья, однако это не совсем так. Дело в том, что концы губок для измерения внутренних размеров достаточно острые, поэтому о них запросто можно пораниться при неаккуратном обращении. В остальном же инструмент полностью безопасен.

Как мерить резьбу штангенциркулем – Мастерок

Содержание

Замеры при конструировании и изготовлении резьбовых соединений
Замеры размеров рисунка на протекторах
Измерения диаметров
Измерения линейных размеров
Особенности использования штангенциркуля
Конструктивные элементы приборов
Как правильно измерять штангенциркулем наружные поверхности
Как измерить штангенциркулем внутренний диаметр детали
Определение глубины
Замер резьбовых соединений
Снятие показаний
Правила эксплуатации штангенциркуля
Конструктивные элементы приборов
Разновидности и маркировка
Правила эксплуатации штангенциркуля
Как правильно измерять штангенциркулем наружные поверхности
Как измерить штангенциркулем внутренний диаметр детали
Определение глубины
Замер резьбовых соединений
Как правильно хранить инструмент

Штангенциркуль – удобный и простой в обращении измерительный инструмент. Грамотное его применение позволяет выполнять замеры линейных величин в различных ситуациях, и для разнообразных объектов, начиная от протектора шин, и заканчивая пластиковыми гибкими трубками. Как измерять штангенциркулем – примеры и последовательность – эти вопросы рассматриваются далее.

Замеры при конструировании и изготовлении резьбовых соединений

Соединение типа «болт-гайка» — одно из наиболее распространённых в механике. При разработке и изготовлении конструкций задача – как измерить болт штангенциркулем – часто представляет трудности.

Перед работами стоит вспомнить, что главными размерами болта /гайки являются длина изделия и диаметр резьбы. Стандартный болт любого исполнения в проведении таких измерений не нуждается. Иное дело, когда болт изготовлен в кустарных условиях, либо требуется замерить крепёжную деталь без демонтажа соединения. Здесь возможны следующие ситуации:

Измерение внутренний резьбы и оттиск ниток резьбы

Измерение шага резьбы

Замеры размеров рисунка на протекторах

Как измерить протектор шин, если необходимо оценить степень износа? Поможет глубиномер, которым выполняются измерения по всей образующей протектора шины. Следует учесть, что износ практически всегда неравномерен, и количество замеров должно быть не менее 3…5, причём на равномерно принятых для оценки участках протектора шины. Перед измерениями покрышку следует тщательно очистить от грязи, пыли и фрагментов мелких камней, застрявших внутри.

Измерение протектора шин цифровым глубомером

Иногда требуется решить задачу – как измерить протектор шин штангенциркулем, чтобы определить степень равномерности износа. Этим устанавливается износ шин протектора не только по глубине, но и по радиусу перехода от окружности выступов к окружности впадин. Поступают так. Измеряют глубину рисунка на новом протекторе шины, а затем — линейный размер визуально изменённой зоны на эксплуатировавшейся детали. Разница определит степень износа и поможет принять верное решение о замене колеса.

Все измерения производят глубиномером, который должен быть установлен строго перпендикулярно образующей протектора шины.

Измерение износ протектора колумбиком

Измерения диаметров

Как измерить диаметр штангенциркулем? Различают детали с постоянным и переменным по длине сечением. К последним относятся, в частности, арматурные стержни. Как измерить диаметр арматуры штангенциркулем? Всё зависит от арматурного профиля, который может быть:

Измерение внутреннего диаметра штангенциркулем

Проще всего замерять такие параметры арматуры во втором случае. Вначале внешними измерительными губками определяют высоту выступов профиля, а затем глубиномером – размер по впадине. Замеры необходимо производить в двух взаимно перпендикулярных направлениях, поскольку арматура, да ещё производимая не на специализированных предприятиях, часто имеет овальность сечения. После этого по таблицам стандартных арматурных профилей отыскивают максимально подходящее значение (особой точности здесь не требуется). Как измерить диаметр арматуры штангенциркулем, если она имеет другой тип профиля? Здесь вместо диаметра выступов определяют диаметр выступающей части серповидных насечек, а далее поступают так же, как и предыдущем случае.

Измерение наружного диаметра трубы

При измерении внутренних габаритов труб используют внутреннюю измерительную шкалу инструмента. Как измерить штангенциркулем толщину трубы, особенно, если зазор невелик? Достаточно вычислить разницу между внешним и внутренним диаметрами и разделить результат на два.

Измерения линейных размеров

Как измерить линейные размеры с помощью штангенциркуля? Всё зависит от материала детали/заготовки. Для жёстких элементов изделие плотно прижимается к какой-нибудь опорной плите, после чего внешними измерительными губками инструмента производят измерение. Предварительно следует установить пригодность имеющегося типа штангенциркуля работе. Например, основная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учётом собственной ширины губок). При использовании глубиномера эта величина ещё меньше, поскольку в расчёт следует принимать и длину рамки (для наиболее часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм этот параметр принимается не менее 50 мм).

Как измерить штангенциркулем сечение провода? Неметаллические изделия гибки, а потому существенно искажают результат, полученный обычным способом. Поэтому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусок прутка), после чего внешними губками определить диаметр сечения провода. Аналогично поступают, если требуется узнать внутренний размер провода.

Измерение диаметра провода

Вопрос – как измерить цепь штангенциркулем – часто задают велосипедисты, поскольку износ цепи, определяемый как расстояние между её смежными звеньями, позволяет принять решение о замене изделия. Наружное губки устанавливают на расстояние 119 мм и вводят в звено, после чего растягивают их в стороны, пока дальнейшее увеличение размера окажется невозможным (для облегчения работ цепь можно предварительно нагрузить растягивающим усилием). Отклонение от первоначального размера покажет фактический износ, который далее необходимо сравнить с максимально допустимым.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности использования штангенциркуля

Конструктивные элементы приборов

Конструкция механического нониусного штангенциркуля состоит из:

штанги с основной шкалой;
подвижной рамки со шкалой Нониуса;
губок для измерения внутренних поверхностей;
губок для измерения внешних поверхностей;
линейки глубиномера;
винта для фиксации рамки.

Как правильно измерять штангенциркулем наружные поверхности

Как измерить штангенциркулем внутренний диаметр детали

Определение глубины

Замер резьбовых соединений

Определение длины болта, ввинченного в деталь. Эта операция выполняется с помощью глубиномера. Последовательно измеряется высота головки болта, толщина шайбы (при ее наличии), толщина промежуточной детали и высота части стержня болта, выступающей с обратной стороны детали. Полученные значения суммируют, после чего определяют типоразмер крепежного элемента с помощью специальных таблиц соответствия длин болтов и размеров их головок под ключ.
Определение диаметра резьбы. Данный параметр измеряется по выступам, а не по канавкам резьбы. Между губками штангенциркуля помещается болт в вертикальном положении и выполняются замеры. Если полученный показатель не соответствует стандартным размерам, указанным в таблице, с помощью глубиномера измеряют глубину резьбы. После этого от первого результата отнимают удвоенное значение второго и таким образом выясняют, была ли срезана часть профиля резьбы. Поврежденные метизы подлежат замене.
Измерение диаметра резьбы болта, полностью «утопленного» в деталь, без демонтажа соединения. Для этого используется внешняя шкала штангенциркуля, посредством которой устанавливаются размеры головки и диаметр окружности выступов. Далее деталь идентифицируется с помощью таблиц.
Измерение шага резьбы. Используя штангенциркуль, определяют высоту стержня болта и его внешнего диаметра, после чего подсчитывают количество резьбовых витков на нем. Соотношение между этими показателями будет являться тангенсом угла наклона резьбы.
Измерение диаметра резьбы гаек. Данная операция проводится с помощью внутренних губок штангенциркуля. При использовании некоторых моделей инструментов к полученному значению необходимо прибавить еще и толщину губок, которая указана на штанге.

Снятие показаний

Правила эксплуатации штангенциркуля

После каждого использования штангенциркуля его необходимо тщательно протирать чистой мягкой ветошью.

При выполнении любых столярных или слесарных работ нужно знать, как измерять штангенциркулем, а также уметь им пользоваться. Этот распространенный универсальный метрический инструмент применяется для снятия внутренних и внешних линейных размеров с детали. Штангенциркуль позволяет произвести измерение диаметров (внутренних и внешних) и глубину отверстия.

Конструктивные элементы приборов

Штангенциркуль устроен просто, работать им легко и удобно. Любая его модификация состоит из следующих конструктивных элементов:

Измерительная линейка (штанга) – главная часть прибора, на верхней поверхности которого нанесена шкала разметки с градацией в 1 мм. Стандартная линейка имеет длину 150 мм. Этот показатель определяет максимально доступную величину измерения. Выпускаются приборы, имеющие более длинную штангу, для замеров больших деталей.
Измерительная рамка – подвижный элемент прибора, перемещающийся по линейке. Внутри рамки размещена плоская пружина, которая плотно прижимает ее к штанге. На рамке имеется дополнительная измерительная шкала (нониус), по которой отсчитываются десятые или сотые доли миллиметра при совмещении с одним из штрихов основной шкалы. Нониусная шкала имеет 10 делений, ширина каждого -1,9 мм. В конструкции предусмотрен стопорный винт, который позволяет жестко фиксировать рамку.
Неподвижные губки. Один элемент жестко прикреплен к штанге, другой закреплен на рамке и перемещаются вместе с ней. Рабочая поверхность внутри. Используются для наружных замеров.
Подвижные губки. Рабочие элементы располагаются по тому же принципу, что большие неподвижные губки, но размещены по другую сторону линейки. Рабочая поверхность обращена наружу. Дополнительные губки применяются для внутренних замеров.
Линейка глубиномера – выдвигающаяся планка, жестко соединенная с двигающейся рамкой.

Разновидности и маркировка

По конструкции и своему назначению штангенциркули бывают следующих видов:

ШЦ-1. Рабочие губки размещены с 2 сторон. Применяется для проведения наружных и внутренних измерений. Оснащены стержнем для измерения уступов и глубин. Удобны для разметочных работ.
ШЦ-2. Губки для внутренних и наружных замеров совмещены и имеют одинаковый размер. При этом плоские рабочие поверхности располагаются внутри, а цилиндрические повернуты наружу. С противоположной стороны от штанги находятся разметочные остро заточенные кромки. Дополнительно прибор оснащен рамкой микрометрической подачи, с помощью которой можно производить более точные измерения.
ШЦ-3. Одностороннее размещение измерительных губок. Специфика этих моделей в том, что они предназначены для больших замеров.

Штангенциркули делятся по способу снятия результата замеров:

Нониусные (ШЦ). Механический инструмент, в котором целые миллиметры отмечаются на основной шкале, а доли миллиметра отсчитываются с помощью нониусной шкалы.
Циферблатные (ШЦК). Используется механический принцип замера. На подвижной рамке размещен циферблат, который соединяется со штангой с помощью зубчатой передачи. Миллиметры определяются по основной разметке, а доли по круговой шкале.
Цифровые (ШЦЦ). На измерительной рамке размещен цифровой дисплей, который показывает результаты измерения. Электронный модуль имеет ряд удобных настроек.

Тип индикатора определяет, с какой точностью штангенциркуль снимает показания. Нониусные приборы считаются менее точными, но в использовании они просты и надежны. Циферблатный инструмент точнее и удобнее, но зубчатая рейка может загрязняться от деталей. Цифровой штангенциркуль позволяет производить замеры с высокой точностью, но зависит от температурных перепадов.

Правила эксплуатации штангенциркуля

Прежде чем приступать к замерам, нужно проверить инструмент. Для этого губки ШЦ сводят вместе и смотрят на просвет, нет ли между ними зазора. Нужно проверить и совпадение шкал на нуле. Прибор должен быть чистым, особенно подвижные части. Результат замера будет более точным, т. к. ржавчина и грязь сильно увеличивают погрешность измерения.

С помощью ШЦ можно определить размеры внешнего и внутреннего диаметра, толщину поверхности и глубину выемки или уступа. Во время проведения работ нужно знать, в каком положении должны находиться губки штангенциркуля при измерении и как правильно снять показания.

Как правильно измерять штангенциркулем наружные поверхности

Для снятия наружных размеров (толщины) нужно развести губки штангенциркуля, поместить между ними измеряемый предмет, затем сдвинуть губки и слегка сжать. Измерительные кромки должны располагаться параллельно поверхности заготовки. Деление на основной шкале штангенциркуля, совместившееся с нулевой риской дополнительной шкалы, будет обозначать целые миллиметры. Риска, которая на нониусе совпадет с риской на штанге, определяет десятые доли миллиметра.

Аналогичным образом измеряется внешний диаметр трубы, при этом губки должны касаться диаметрально противоположных точек на наружном диаметре изделия. Таким же образом измеряются и другие детали, имеющие круглое сечение: кабель, размер болта и пр.

Как измерить штангенциркулем внутренний диаметр детали

Для замера внутреннего диаметра требуется сдвинуть штанги губки в нулевое положение и ввести в отверстие параллельно измеряемой плоскости. Затем их нужно развести до упора, при этом стараясь добиться максимального значения показаний. Этим же способом штангенциркулем проверяют расстояние между параллельными плоскостями, только стараются получить минимальные показания шкалы. Диаметр отверстия от сверла небольшого диаметра замерить не удастся, все определяется толщиной губок.

Определение глубины

Воспользовавшись выдвижной линейкой глубиномера штангенциркуля можно замерить глубину отверстия или высоту уступа. Для этого выдвигают глубиномер и опускают его в отверстие до соприкосновения с дном. Он должен располагаться параллельно поверхностям объекта. Затем торец штанги прибора двигают обратно на измерительную планку до упора в верхний край измеряемой детали.

Замер резьбовых соединений

Штангенциркулем можно осуществлять замеры резьбовых соединений. Диаметры резьбы могут быть измерены по выступам. Болт зажимается между губок вертикально, затем снимаются показания.

Для того чтобы замерить штангелем шаг резьбы, нужно произвести замер внешнего диаметра и высоту стержня и подсчитать количество витков резьбы. Шаг резьбы получится в результате деления длины стержня на число витков. Используя функцию микроподачи (если она есть), можно замерить шаг измерительными губками штангенциркуля. Для этого они размещаются на одинаковых склонах.

Как правильно хранить инструмент

Штангенциркуль считается высокоточным метрическим инструментом, поэтому обращаться с ним нужно бережно. Хранить его необходимо в пластиковом или деревянном футляре. Допускается и мягкий чехол, но следует избегать случайных деформаций. Держать прибор нужно в сухом месте, где исключены случайные падения тяжелых предметов, а также загрязнение пылью, грязью, опилками прочим мусором. При соблюдении этих условий инструмент будет вам исправно служить многие годы.

Как измерить резьбу – The Photographers Machinist

Во многих случаях необходимо точное измерение диаметра или резьбы. Сегодня большая часть оборудования стандартизирована, но более старое оборудование и нишевые изделия требуют точных измерений. На этой странице приведены некоторые рекомендации по измерению резьбы.

Метрическая или английская

Измерительная

Метрическая и английская резьба

В настоящее время используются две системы: Английский и Метрический . Большинство объективов и затворов иностранного производства, выпущенных после 1945 года, используют метрическую систему резьбы и измерения. Метрическая резьба определяется как , насколько далеко в миллиметрах она продвигается за один оборот винта . Например, если один оборот фильтра приближает его к объективу на 1 мм, то он называется «M1.0». Это расстояние от одной вершины нити до следующей. Этот номер называется «Питч».

Наиболее популярные метрические резьбы: М.5, М.75, М.9, М1.0, М 1.25 . Обычная резьба для фильтров среднего размера – M.75. Фильтры диаметром 40,5 и меньше обычно имеют размер M.5.

Английский резьбы определяются количеством вершин в одном дюйме длины. Они указываются как «Threads per inch», пишется «TPI». Диаметр указывается в «тысячных долях дюйма». Инструкции по измерению

Резьба указана по внешнему диаметру наружной резьбы («Большой диаметр»). Итак, если вы измеряете наружную (наружную) резьбу штангенциркулем и получаете «57,85 мм», то это резьба 58 мм и , если это фильтр, то почти наверняка М.75. Это уточняется: «М-58 Х 0,75». В случае резьбы для фильтров часть «.75» часто опускается, и она называется «Резьба пятьдесят восемь миллиметров».

Чтобы идентифицировать внутреннюю резьбу (например, кольцо фильтра на объективе), сначала сделайте максимально возможное предположение по возрасту и происхождению, чтобы определить, является ли это метрической резьбой, а затем измерьте диаметр внутренней (внутренней) резьбы. Возьмите («Малый диаметр»), затем добавьте номер шага к измерению. Например, если внутренний размер составляет 57,2 мм, добавьте M .75, чтобы получить 57,9 мм.5, что означает «58 мм».

В английской системе используются тысячные доли дюйма: Например, монтажная резьба затвора Ilex № 4: «2,495-30» — это то, как это указано (и, вероятно, это означает «Два с половиной на тридцать». ») Внутренний диаметр считывается путем измерения внутреннего диаметра, в данном случае 2,465″, и добавления соответствующего шага в метрической системе.

приближение шага резьбы) получить 2,5-30 по спецификации.

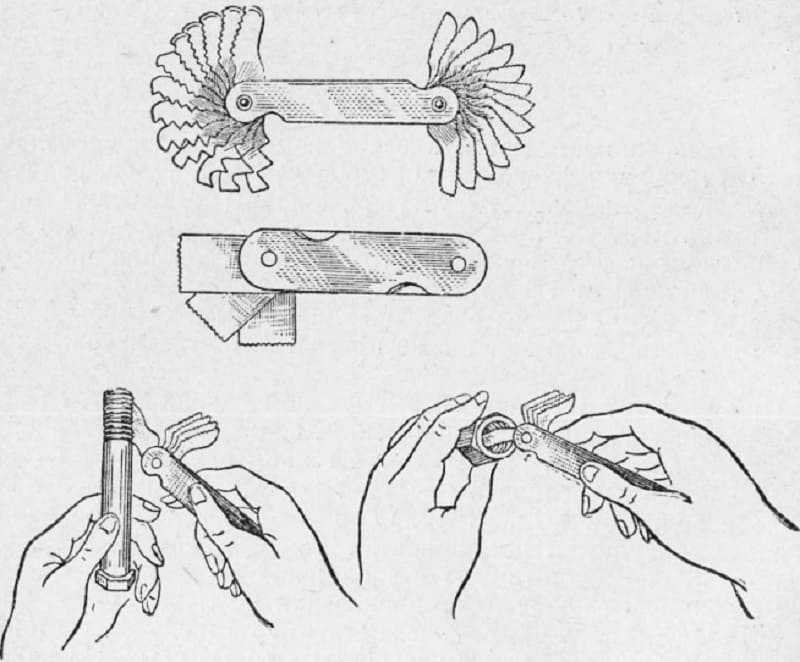

Шаг резьбы можно определить с помощью калибров или известных винтов в качестве калибров (даже если они имеют разный диаметр). Прижмите известный винт к измеряемому, чтобы проверить, подходит ли он. Очень небольшое несоответствие означает, что вы, вероятно, используете неправильную систему измерения. Метрика вместо английской или наоборот. Обычным сюрпризом является обнаружение старых изделий европейского производства, изготовленных по английским спецификациям для американского рынка

Хотя английская и метрическая резьбы не взаимозаменяемы, для целей идентификации они соответствуют M-.5: 50 витков на дюйм, M-.75: 32 витка на дюйм, M-.9: 30 точек на дюйм, M-1.0: 25 точек на дюйм. Это не обязательно самые близкие английские эквиваленты, но самые близкие часто используемые английские темы.

В случае с Фототехникой вряд ли вы найдете какую-то тему, кроме упомянутых здесь одиннадцати. Таким образом, цель вашего измерения нити состоит в том, чтобы выяснить, какие из них у вас есть под рукой.

Как измерить размер резьбы муфт и адаптеров воздуховодов | Поддержка и консультации

01 июня 2020 г.

Размеры резьбы основаны на размере сделки, а не на фактическом размере, что часто приводит к путанице. Вот наше простое руководство по измерению резьбы и идентификации ее как трубы Британского стандарта (BSP).

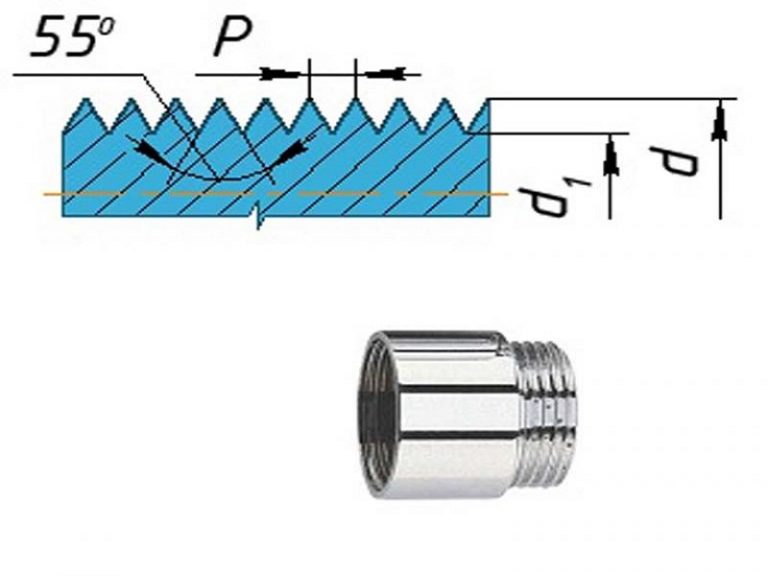

BSP является наиболее часто используемым типом резьбы в Великобритании и делится на две категории:

Параллельная (BSPP) — также известная как G или Rp
Конический (BSPT) — также известный как R или Rc

Резьбы R, Rp и Rc взяты из BS21:1985 трубная резьба для труб и фитингов, где на резьбе выполнены герметичные соединения. Между тем, резьба G взята из трубной резьбы BS2779: 1986 для труб и фитингов, где герметичные соединения обычно выполняются на шайбе или уплотнительном кольце.

Используя линейку или нониус, измерьте наружный диаметр наружной резьбы или резьбы на конце шланга или измерьте внутренний диаметр внутренней резьбы.

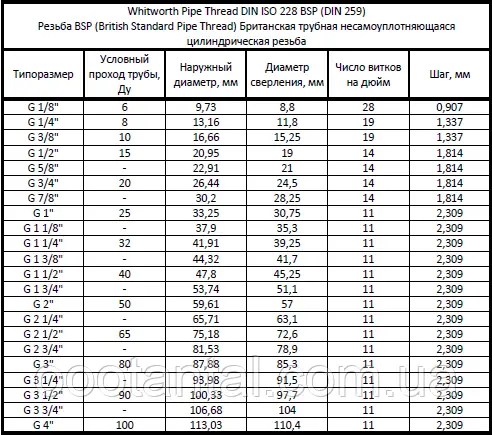

Если размер резьбы 0,5″, это не резьба 1/2″ BSP. Используя приведенную ниже таблицу, вы можете видеть, что размер 0,5 дюйма на самом деле соответствует резьбе 1/4 дюйма BSP, а размер 0,75 дюйма соответствует резьбе 1/2 дюйма BSP. Так что в принципе можно взять 0,25″.

Объем сделки (BSP)	Резьба на дюймов (TPI)	Максимальный диаметр		Минимальный диаметр
Объем сделки (BSP)	Резьба на дюймов (TPI)	дюймов	мм	дюймов	мм
1/8	28	0,383	9,728	0,3372	8,565
1/4	19	0,518	13. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики 2019 © Все права защищены. Карта сайта
