Как научиться паять? С чего начать освоение навыков пайки?

Перед теми, кто совсем недавно начал своё знакомство с электроникой встаёт на первый взгляд простая задача – научиться правильно паять.

Казалось бы, всё просто – взял паяльник, припой, канифоль, и можно начинать собирать какое-нибудь интересное устройство. Но, чтобы собрать электронную самоделку, нужно обладать навыками качественной и надёжной пайки.

Работоспособность любого электронного устройства в первую очередь зависит от надёжности электрических соединений и паянных в том числе. Навыки качественной пайки приходят с опытом. Поэтому необходима тренировка. С чего же начать?

Чтобы научиться паять, в первую очередь необходимо ознакомиться с теорией. Это потребует немного времени сейчас и сбережёт его в будущем. Вот что потребуется знать, для того, чтобы приступить к освоению навыков пайки.

Минимальный набор для пайки: паяльник, припой, канифоль, подставка для паяльника. Подробнее…
Подготовка паяльника к работе. Советы и рекомендации по уходу за паяльным инструментом. Подробнее…
Припои. Свойства и характеристики оловянно – свинцовых припоев. Подробнее…

В последнее время на прилавках радиомагазинов появился бессвинцовой припой (Lead free). Его активно применяют при сборке бытовой радиоаппаратуры. Припой без свинца отличается своими свойствам от широко распространённого оловянно-свинцового. О бессвинцовых припоях читайте здесь.

После лёгкого прочтения теории, можно смело приступать к пайке. Для тренировки навыков можно спаять куб. Сперва может показаться, что это дело простое, но на самом деле это не так.

Куб, спаянный из медного провода

Берём медную проволоку сечением около 1 миллиметра. Если провод лакированный, то предварительно нужно удалить изоляцию. Делать это лучше с помощью перочинного ножа и мелкой наждачной бумаги. Поверхность проволоки нужно тщательно зачистить, чтобы остатки лакового покрытия не мешали лужению проводника.

Даже небольшие участки лаковой изоляции, случайно оставшиеся после зачистки, будут препятствовать дальнейшему лужению. Далее залуживаем медную проволоку. О лужении провода можно прочесть здесь.

Паяем куб

В процессе лужения можно использовать жидкий флюс, например, ЛТИ-120. Продаётся в магазине радиотоваров в тюбиках. Может комплектоваться кисточкой или диспенсером (типа, как пипетка для нанесения флюса капелькой).

ЛТИ – 120

Жидкий флюс быстро высыхает. Поэтому некоторые слегка подсушивают его для придания более густой консистенции.

Для облегчения процесса спайки двух проводников под необходимым углом можно воспользоваться “третьей рукой”. Третья рука весьма полезное приспособление. Оно поможет сберечь пальцы рук от случайных ожогов, которые можно получить придерживая детали или проводники пальцами.

Третья рука

Если не удаётся купить такой девайс, то что-то подобное можно собрать, используя зажимы типа “крокодил” и несколько металлических деталей.

Выпаивание радиодеталей.

Потренироваться в выпаивании радиодеталей можно на печатных платах от неисправной аппаратуры. Для этих целей подойдёт старый ненужный телевизор, например, типа 3УСЦТ. Таких телевизоров было наштамповано огромное количество в советское время. На печатных платах таких телевизоров все радиодетали смонтированы методом монтажа в отверстия – THT (от англ. Through Hole Technology).

В подавляющем большинстве современной радиоаппаратуры применяется монтаж SMT или смешанный (SMT + THT). Демонтаж радиоэлементов с печатных плат, собранных методом SMT осложняется тем, что SMD элементы (конденсаторы, диоды, резисторы) имеют очень малые размеры и для их выпаивания требуется специальное оборудование. Поэтому практиковаться в выпаивании всевозможных радиодеталей

с печатных плат легче начинать с плат, выполненных методом монтажа в отверстия.

Если особых трудностей с выпаиванием обычных радиодеталей не возникло, можно приступить к тренировке навыков пайки элементов SMD. В современной электронике монтаж радиодеталей на поверхность очень популярен и эта тенденция будет сохраняться – детали будут всё мельче и мельче.

Поверхностный монтаж

Для пайки SMD компонентов желательно обзавестись термовоздушной паяльной станцией.

Подробнее о термовоздушной паяльной станции читайте здесь.

Выпаять SMD элементы с платы обычным паяльником очень сложно, а многовыводные детали вроде микросхем вообще нереально, поэтому станция пайки горячим воздухом просто необходима. Она упрощает процесс монтажа и демонтажа многовыводных планарных микросхем, миниатюрных SMD-транзисторов, резисторов и конденсаторов. Если вы занимаетесь радиоэлектроникой и планируете освоить ремонт электроники и, например, ремонт сотовых телефонов, то не сомневайтесь в том, что термовоздушная паяльная станция вам пригодиться.

Также не стоит забывать о правилах безопасности. Желательно, чтобы помещение, в котором происходит пайка, проветривалось. Старайтесь не вдыхать пары канифоли.

Не перегревайте печатную плату. Это исключить её вспучивание и расслоение. Также стоит оберегать глаза и лицо. Не редки случаи, что выводы деталей пружинят под действием сил упругости, разбрызгивая капельки жидкого припоя во все стороны. Похожая ситуация происходит и при перегреве печатной платы, когда медные дорожки отслаиваются, а жидкий припой разбрызгивается по сторонам. Старайтесь избегать таких случаев!

Правила техники безопасности рекомендуют (даже требуют), чтобы при работе с электронными приборами рядом обязательно находился человек, который окажет помощь в случае нештатной ситуации. И напоследок совет:

Лучше унция практики, чем тонны наставлений!

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

“Мультирозетка”. Собираем многофункциональную розетку.
Резистор. Параметры резисторов.

Как научиться паять паяльником — мастер-класс: tvin270584 — LiveJournal

: August 5 2020, 18:19

Categories:

catIsShown({ humanName: ‘техника’ })” data-human-name=”техника”> Техника
Медицина
Cancel

Искусство пайки нужно постигать постепенно. Начиная от спаивания проводов и переходя к печатным платам — каждый из способов имеет свои тонкости как в подборе расходников для пайки, так и в технике. Сегодня мастер сантехник поделится с читателями азами паяльного дела и базовыми навыками работы.

Как работает паяльник

Излучающие тепло приспособления для пайки называют паяльниками. В зависимости от способа нагрева они бывают электрическими, газовыми, термовоздушными, индукционными. Чаще всего используются электрические приборы, мощность которых выбирается для пайки определенных материалов:

Для соединения электронных компонентов мощность паяльника должна быть до 40 В;
Для деталей с тонкими стенками до 1 мм необходима мощность в 80-100 Вт;
Заготовки с толщиной стенок от 2 мм и более требуют мощность приспособления выше 100 Вт.

К самым энергоемким паяльникам относятся молотковые устройства, мощность которых может достигать до 550 Вт. Они могут разогреваться до температуры в 600С. Применяются молотковые паяльники для соединения массивных деталей.
Акустический паяльник небольших размеров пригодится для электротехника. Приспособление отличается низкой теплоемкостью, поэтому его используют для тонкой паечной работы.
Кроме массивности металлических изделий, на требуемую мощность паяльника влияет теплопроводность самого обрабатываемого материала. Так, например, для медных изделий прибор следует нагревать намного сильнее, чем для работы с деталями из стали.
Оптимально необходимая температура жала приспособления для пайки может поддерживаться как вручную, так и автоматически. Используются для этого тиристорные регуляторы.
Подготовка к процессу пайки

Перед началом работ необходимо подготовить паяльник, материалы, инструменты и рабочее место.
Рабочий участок рекомендуется снабдить:

Подставкой , на которой будет располагаться разогретый прибор. На ней же нужно будет расположить флюс, «крокодил» и кусочки поролона, которые нужны для чистки жала;
Штативом, на котором будут размещены: держатель для паяльника, ванночка с канифолью, зажимы.

В набор необходимых инструментов входит:

Напильники;
Круглогубцы;
Кусачки;
Пассатижи;
Пинцеты;
Наждачная бумага;
Нож.

Подготовка паяльника
Перед работой с паяльником, его жалу придают определенную форму. Делается это с помощью напильника. Наиболее используемые формы – на срез и угловая. Ножевидная применяется для выпаивания выводов разъема или нескольких контактов микросхем.

Жало рабочего инструмента должно быть равномерно покрыто припоем. С «грязным» жалом паять будет затруднительно. Поэтому холодный паяльник с помощью напильника нужно почистить до меди, из которой изготовлено жало.
После этого прибор следует нагреть и последовательно касаться им то канифоли, то припоя.

Делать так следует несколько раз, добиваясь равномерного покрытия жала припоем. После этого можно начинать пайкой соединять металлические детали.
Подготовка флюса
Выбор нужного флюса является решением одной из важных задач пайки. Необходим он для того, чтобы спаиваемые поверхности во время нагрева не окислялись. В противном случае спайка получится неустойчивой и рыхлой. Ее можно будет очень легко повредить. Поэтому качество флюса определяет трудность или легкость процесса пайки, и то, как прочно будет соединяться обрабатываемый материал.
Флюсы должны быть подобраны под подготовленный для пайки материал:

Для соединения проводов и микросхем применяется широко известная канифоль. Внешне это кристаллическое прозрачное вещество красно-коричневого, красного, желтого или оранжевого оттенка похоже на янтарь;
Для пайки труднодоступных или неудобно расположенных деталей используется канифольно-спиртовый флюс. Для его получения канифоль нужно раздробить до состояния песка и растворить в денатурате или техническом спирте. Наносится он на заготовки кистью, а хранится в плотно закрытой емкости;
Для оцинкованного железа применяется флюс ЛК-2, который состоит из хлористого аммония, хлористого цинка, этилового спирта и канифоли;
Для нержавейки используется ортофосфорная кислота;
Хорошо подготавливают поверхность стойких металлов активные кислые флюсы на основе хлорида цинка;
Для пайки стали эффективными флюсами считаются паяльные кислоты и водные растворы на основе хлористого цинка.

Следует знать, что для пайки нержавеющих сталей необходимы более активные флюсы, чем для обработки низколегированных и углеродистых материалов. Чугун нужно паять высокотемпературной пайкой, поэтому электрический паяльник с ним не справится.
Припои для пайки
Для электротехнических паек и радиомонтажных работ применяются легкоплавкие оловянно-свинцовые сплавы. Наиболее популярны припои — ПОС-61, ПОС-50, ПОС-40, ПСр-2, ПСр-2,5.
С помощью чистого олова соединять детали очень дорого, так как это ценный материал, поэтому используют его довольно редко.
Самое лучшее качество пайки получается после применения припоев, которые содержат свинец. Однако этот материал является вредным.
Чтобы во время работы не держать в руке горячий припой, его удерживают плоскогубцами или размещают на специальном приспособлении.
Как правильно паять паяльником

Поверхности обрабатываемых деталей перед пайкой очищают наждачной бумагой и обезжиривают бензином или ацетоном. Затем их нужно установить и закрепить в исходном положении. После этого можно разогреть паяльник и приступать к пайке одним из двух основных способов:

При подаче припоя на детали с паяльника, на приборе сначала нужно расплавить некоторое количество припоя, а затем поднести жало к соединяющим заготовкам и прижать его. В это время флюс должен начать вскипать и испаряться. В это время наконечником прибора следует распределить припой по стыку;
При подаче припоя на соединяемые детали, сначала с помощью паяльника разогреваются сами заготовки. После того как они достигнут необходимой температуры, нужно будет подать припой в стык между деталью и паяльником или на деталь. Расплавляющийся припой начнет заполнять стык.

Выбор способа соединения зависит от характера выполняемой работы. Первый способ подойдет для пайки мелких деталей, а второй для соединения крупных изделий.
Во время работы с паяльником необходимо соблюдать некоторые требования:

Хорошо прогревать прибор и соединяемые детали. Если припой размазывается, а не течет, значит нужно увеличить температуру нагрева паяльника;
Остатки кислотных флюсов следует обязательно смывать после пайки. Иначе через некоторое время соединение может быть разрушено коррозией. В качестве моющего средства можно применить щелочные вещества;
Нельзя во время процесса пайки вносить много припоя. Шов должен получиться слегка вогнутым. Лишний припой удаляется оплеткой или отсосом. Если жало прибора приобрело металлический блеск, значит припоя достаточно. О том, что припоя много, говорит измененная форма жала.

Качественный спай должен ярко блестеть. Пережженный припой выглядит матовым, однако в некоторых случаях он допустим. Губчатая зернистая структура спая говорит о недостаточной температуре и о явном браке.
Как паять провода

На подготовительном этапе провода следует зачистить, скрутить и залудить:

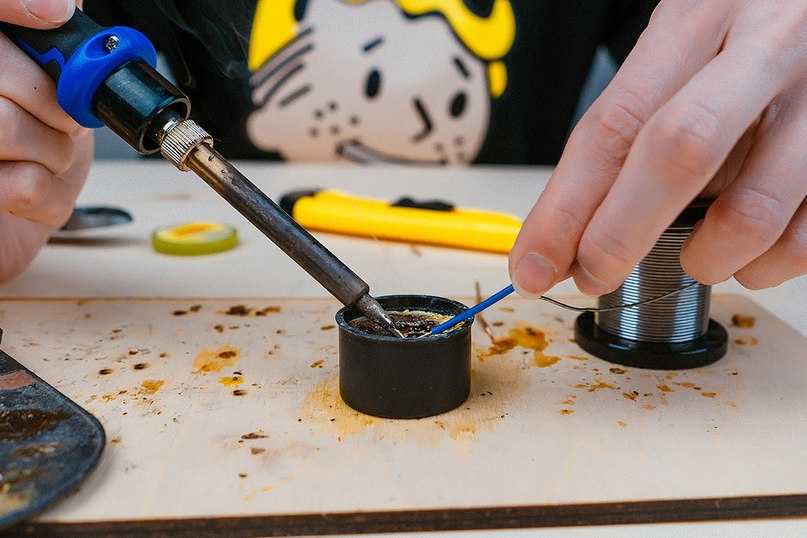

Провод опускается в ванночку с канифолью;
Капля припоя с помощью паяльника распределяется по медным жилам;
Чтобы покрытие было со всех сторон, в процессе лужения провод необходимо поворачивать и прогревать;
Залуженный конец провода окунается в разогретый припой, излишки которого удаляются.

Одножильные провода перед спайкой очищаются до блеска. После этого их нужно окунуть в канифоль, соединить, несколько секунд прогреть и нанести припой.

Для обеспечения надежной изоляции на оголенный провод надевается термоусадочная трубка, которая должна быть большего диаметра. Под воздействием высокой температуры она уменьшится и образует изоляцию проводов.
Если из-за наличия эмали или лака проводник не хочет лудиться, то можно применить обычный аспирин. Для этого таблетку нужно положить на дощечку и, прижав к ней проводник, прогреть его несколько секунд. Таблетка должна начать плавиться, а выделяемая кислота разрушать лак.
Препятствовать лужению на старых проводах могут окислы, которыми они бывают покрыты. Справиться с ними поможет та же таблетка аспирина.
Для лужения провода из алюминия необходим «Флюс для пайки алюминия». Он является универсальным, поэтому использовать его можно для соединения металлов с химически стойкой окисной пленкой. При этом во избежание коррозии не нужно забывать после пайки очищать изделия от остатков флюса.
Следует знать, что недопустимо скручивать вместе алюминиевый и медный провода. Фиксировать их можно только через промежуточный элемент, в качестве которого можно применить другой металл, клеммный зажим, разделение шайбами.
Для правильной пайки с помощью паяльника требуется тщательная подготовка деталей и инструментов. Во время самого процесса слой припоя всегда должен быть защищен флюсом. Для различных материалов подбирается соответствующей мощности прибор и необходимой формы жало. При выдерживании оптимального температурного режима и правильном соединении деталей пайка получится надежной и будет долго служить.
Видео
В сюжете – Как паять паяльником, обучение

В сюжете – Вы узнаете о типах и уходе за разными типами паяльников, как залудить жало паяльника и как очистить его от следов припоя, канифоли и оксидов, как заточить жало паяльника и что с ним делать дальше

В сюжете – 10 Советов для новичка

В продолжение темы посмотрите также наш обзор Как надежно соединить провода без использования пайки

Источник

https://santekhnik-moskva.blogspot.com/2020/08/Kak-payat-payalnikom.html

Как научиться паять паяльникоммастер-классремонт

RS Компоненты | Промышленные, электронные продукты и решения

Компоненты РС | Промышленные, электронные продукты и решения

Поддержка
Откройте для себя
для вдохновения
Найдите местное отделение

Разделы нашей продукции:

Аккумуляторы и зарядные устройства
Соединители
Дисплеи и оптоэлектроника
Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
Пассивные компоненты
Блоки питания и трансформаторы
Raspberry Pi, Arduino и средства разработки
Полупроводники

Механизм автоматизации и управления
Кабели и провода
Корпуса и серверные стойки
Предохранители и автоматические выключатели
HVAC, вентиляторы и управление температурным режимом
Освещение
Реле и формирование сигналов
Переключатели

Доступ, хранение и обработка материалов
Клеи, герметики и ленты
Подшипники и уплотнения
Инженерные материалы и промышленное оборудование
Застежки и крепления
Ручной инструмент
Механическая передача энергии
Сантехника и трубопровод
Пневматика и гидравлика
Электроинструменты, Пайка и сварка

Компьютеры и периферия
Уборка и техническое обслуживание помещений
Офисные принадлежности
Средства индивидуальной защиты и рабочая одежда
Безопасность и скобяные изделия
Безопасность сайта
Испытания и измерения

Пайка 101 для начинающих – Blackfox

Перейти к содержимому

Предыдущий Следующий

Посмотреть увеличенное изображение

Пайка 101 для начинающих

Пайка — это фундаментальный навык, используемый в некоторых электронных задачах и проектах, таких как создание схемы. Это процесс, который позволяет электрическому току течь между двумя проводниками, устанавливая соединение между электронными частями.

Это соединение выполняется путем плавления проволоки из металлического сплава, называемой припоем, с помощью паяльника с последующим нанесением припоя на соединения. После охлаждения этот металлический сплав создает прочную электрическую связь между электронными компонентами.

Чтобы научиться паять, многого не нужно. Когда вы запишитесь на курс пайки, Blackfox предоставит вам все необходимое во время занятий. После занятий вам понадобятся только несколько основных инструментов для паяльных проектов, например, перечисленные ниже:

1. Паяльник

Один из основных инструментов в пайке, паяльник, представляет собой ручной инструмент, который вы подключаете к сети. к розетке переменного тока, и вы используете его для расплавления припоя, который затем нанесете на электрические соединения.

Паяльник может нагреваться до 1000 градусов по Фаренгейту. При выборе паяльника необходимо учитывать следующие факторы:

Типы паяльников

Паяльники

Паяльные карандаши дешевле и идеально подходят для пайки 101. Хотя они идеально подходят для начинающих, опытные пользователи могут предпочесть паяльник, который позволяет контролировать температуру жала.

Паяльные станции

Паяльные станции более продвинуты, чем автономные паяльные карандаши, поэтому дороже. Это связано с тем, что они позволяют контролировать температуру жала, что обеспечивает более высокую точность пайки. Это просто электростанция с подсоединенным к ней паяльником.

Мощность

Мощность паяльника определяет его мощность. Настоятельно рекомендуется мощность от 40 Вт до 60 Вт, чтобы избежать потери тепла, которая может привести к холодным/плохим паяным соединениям, что гарантирует чистый припой. Новичкам рекомендуется использовать от 15 Вт до 30 Вт. Температура паяльного жала является наиболее важным фактором для получения качественного паяного соединения. Сплав припоя и металлическая масса того, что спаивается, будут определять настройку температуры.

Жала для паяльника

Существуют различные варианты паяльных жал, каждое из которых имеет свои преимущества перед другим. Вы можете менять жала большинства паяльников для различных конкретных задач пайки.

Конический

Конический наконечник характеризуется заостренным концом. Он больше ориентирован на высокоточную пайку. Заостренный конец позволяет паяльнику отдавать тепло на меньшие площади, не затрагивая окружающие компоненты или медные контактные площадки.

Долото

Наконечник долото имеет широкий плоский наконечник и лучше всего подходит для пайки крупных компонентов.

2. Припой

Следующим важным инструментом в пайке для новичков и вообще в пайке является сам припой. Это материал из металлического сплава, который используется для соединения электрических частей с печатной платой. Наиболее распространенный тип припоя изготавливается из оловянного или медного сплава диаметром 0,010 дюйма и 0,032 дюйма. .010 подходит для пайки небольших соединений, а .032 — для больших соединений

Сердечник припоя содержит флюс, который помогает обеспечить лучший электрический контакт между медной площадкой и электронным компонентом.

3. Латунная или обычная губка

Чистящая губка поддерживает чистоту жала паяльника, удаляя окисление. Окисление окрашивает жало паяльника в черный цвет, что влияет на качество пайки.

Хотя и латунь, и обычная губка могут очищать жало паяльника, латунь предпочтительнее, поскольку она имеет более длительный срок службы, чем традиционная губка, которая постоянно расширяется и сжимается. Кроме того, губки обычно понижают температуру наконечника.

4. Подставка для паяльника

Один из основных элементов пайки 101. Подставка для паяльника дает вам место, чтобы оставить его после каждого использования, вместо того, чтобы ставить его на поверхность, с которой он может соприкасаться. легковоспламеняющимися материалами или обжечь руку. Большинство подставок для паяльников поставляются с обычной губкой или латунной губкой для очистки жал.

5. (ДОПОЛНИТЕЛЬНО) Рука помощи/третья рука

Рука помощи, иногда называемая третьей рукой, представляет собой инструмент с двумя или более зажимами типа «крокодил», которые помогают удерживать предметы, которые необходимо спаять, например электронные компоненты. или провода. Иногда к нему прикреплено увеличительное стекло или фонарик.

Как пользоваться паяльником

1. Лужение жала

Лужение паяльника обеспечивает надлежащую теплопередачу. Кроме того, он также защищает железный наконечник от разрушения. Первое, что нужно сделать, это убедиться, что наконечник утюга плотно закручен.

Включите паяльник. Затем дайте ему нагреться на паяльной стойке.
Если вы используете паяльную станцию, рекомендуется установить температуру около 400 градусов.
После того, как он постоит, протрите наконечник губкой или латунью.
Нанесите припой на наконечник, дайте ему расплавиться, затем снова очистите наконечник губкой или латунью.

2. Припаивание электронного компонента к печатной плате

Очистите поверхность платы.
Установите компонент на печатную плату, переверните плату, затем отогните выводы компонента наружу, чтобы прикрепить их к плате для пайки.
Поместите жало паяльника на медную площадку печатной платы, убедившись, что и площадка, и вывод нагреты.
Удерживайте паяльник в течение трех-четырех секунд.
После надлежащего нагрева контактной площадки и вывода нанесите припой и дайте ему коснуться соединения, следя за тем, чтобы он не касался непосредственно жала вашего паяльника.
Снимите паяльник, как только на медную площадку будет нанесено достаточное количество припоя.
Дайте припою остыть, затем отрежьте лишние провода.

3. Пайка проводов вместе

При пайке проводов рекомендуется использовать вспомогательную руку для пайки или какой-либо зажим для проводов, пока вы паяете обеими руками.

Начните с снятия изоляции с концов проводов, которые вы хотите спаять вместе
Скрутите оголенные провода так, чтобы они намотались друг на друга.
Включите паяльник. Затем дайте ему нагреться.
После этого поместите жало паяльника на соединяемые провода и удерживайте его в течение 3-4 секунд.
После надлежащего нагрева дайте припою коснуться соединенных проводов и дайте ему расплавиться.
Выньте паяльник и дайте ему остыть.

Заключение

Пайка — важный навык в электронике, и, следуя советам в этом руководстве, вы быстро освоите его основы. Зачисление на курс пайки позволит вам изучить еще более продвинутые методы пайки и позволит вам добиться успеха в производстве электроники.
