Содержание

Разновидности колючей проволоки

В настоящее время производиться два основных типа колючей проволоки. Это обычная колючая проволока, известная уже много десятилетий если не столетий и современная ее модификация основанная на стальной оцинкованной ленте.

Кто и когда первым придумал колючую проволоку неизвестно, но она до сих пор остается одним из самых востребованных материалов при постройке дешевых и быстро возводимых ограждений. Так же она используется для дополнительной защиты заборов и оград из других материалов.
Одиночные ряды обычной колючей проволоки не являются особенно эффективными в плане защиты от проникновения. Обычно такое заграждение используется для обозначения территории или для ограничения передвижения животных. Однако сочетание системы перекрещенных рядов колючки установленной на высоком заборе и систем обнаружения проникновения может быть достаточно эффективно. В свое время, еще до появления армированной колючей ленты, из колючей проволоки изготавливались спиральные заграждения, так называемые спирали Бруно, однако в настоящее время их практически полностью заменили спиральные барьеры безопасности (СББ) Егоза.

Конструкция колючей проволоки производимой в настоящее время является неизменной уже многие десятилетия. Она представляет собой одну или две жилы мягкой стальной проволоки на которую через равные промежутки накручены заостренные куски такой же или меньшего диаметра проволоки. Проволоку накручивают не до конца и ее торчащие в разные стороны концы образуют шипы. Которые собственно и являются элементами защиты. При накрутке одного куска получается два шипа, а при накрутке двух кусков – четыре шипа. Использование двух жил при производстве колючей проволоки позволяет улучшить качество крепления шипов и предотвратить их сдвиг вдоль проволоки. Для обеспечения того же эффекта на одиночной жиле иногда применяют дополнительную подштамповку с целью придания проволоке сечения отличного от круглого.

Классическая колючая проволока:Данный вид колючей проволоки использовался еще в 19 веке для постройки ограждений для скота и военных фортификационных сооружений. Как правило такая проволока состоит из одной или двух жил стальной проволоки на которую через равные промежутки накручены куски такой же проволоки разрезанной под острым углом. В результате образуются заостренные шипы, которые собственно и служат защитными элементами ограждения или забора из колючей проволоки.
Колючая лента:Данный вид представляет собой стальную оцинкованную ленту с наштампованными шипами. Служит как правило для обмотки готовых металлоконструкций. Имеет низкую прочность и плохо держит форму. Практически не применяется как самостоятельный элемент защиты.
Армированная колючая лента (АКЛ или АСКЛ):Армированная колючая лента изготовляется из упругой стальной проволоки с закрепленной на ней колючей лентой. Колючая лента закрепляется путем обмотки вокруг сердечника из проволоки. Более современным методом изготовления армированной колючей ленты является закрепление колючей ленты на сердечнике методом обжимки. В этом случае достигается максимальная эффективность защитных свойств АКЛ. На основе АКЛ изготавливаются мобильные барьеры безопасности (МББ), спиральные барьеры безопасности (СББ) и другие модульные защитные элементы. Данный вид колючей проволоки известен так же как Егоза или Концертина.

Армированная колючая лента появилась как результат эволюции обычной колючей проволоки. Еще в прошлом веке производили модификации колючей проволоки с шипами из стальной ленты. Затем появились образцы в которых стальная лента с шипами обкручивалась вокруг сердечника из проволоки. Это изделие получило название армированная скрученная колючая лента – АСКЛ. И наконец вершиной развития защитных изделий из проволоки стала армированная колючая лента – АКЛ или в просторечии
Егоза.
Основа Егозы, в отличии от обычной колючей проволоки, представляет собой сердечник из упругой стальной проволоки. Как правило используется оцинкованная канатная проволока из высокоуглеродистой стали. Минимально допустимый диаметр проволоки используемой в качестве основы – 2.5 мм. На проволочную основу закрепляется методом обжимки колючая лента, изготовленная из оцинкованного металла толщиной 0.5-0.6 мм. Шипы на колючей ленте выполненные из такого материала сочетают в себе одновременно достаточную упругость и бритвенную остроту. В зависимости от предназначения АКЛ шипы могут иметь различную длину, форму и интервал. Защитные и эксплутационные характеристики армированной колючей ленты напрямую зависят от используемых материалов. Изготовленная из качественного сырья Егоза имеет срок службы не менее 25 лет.
Спиральный барьер безопасности изготавливается из армированной колючей проволоки типа ЕГОЗА. Егоза или другое название Концертина представляет собой стальную канатную проволоку с закрепленной на ней методом обжимки колючей лентой. Так же существует варианты изготовления СББ из армированной скрученной колючей ленты (АСКЛ). Такая проволока отличается от АКЛ тем, что колючая лента просто перекручивается со стальным сердечником из проволоки. В первом случае все шипы на проволоке расположены в одной плоскости, а во втором варианте они торчат в разные стороны. Считается что АКЛ более устойчива к преодолению, чем АСКЛ, но в составе спирального барьера безопасности их защитные свойства практически идентичны.
Прообразом спирального барьера безопасности является “спираль Бруно” использовавшаяся еще в первую мировую войну для создания оборонительных сооружений. Конструктивно СББ представляет собой спиральную нить АКЛ или АСКЛ. Соседние витки спирали скрепляются между собой специальными скобами из оцинкованной стали. Количество точек крепления варьируется от 3 до 5. Чем больше точек крепления, тем жестче и плотнее получается конструкция, но и выше цена за погонный метр заграждения. Так же спиральный барьер безопасности с пятью точками крепления гораздо устойчивее к перекусыванию. Диаметр производимого заграждения варьируется от 500 до 1000 мм.

Наиболее часто СББ Егоза ипользуется для укрепления периметра поверх забора или проволочной ограды. Но на его основе так же изготавливаются объемные защитные сооружения на объектах с особым режимом охраны. Спиральный барьер безопасности Егоза является на сегодняшний день пожалуй самым совершенным физическим препятствием для защиты от злоумышленников. Нередко, один вид остро заточенных шипов, блестящих на солнце, способен заставить преступников изменить свои планы и поискать добычу попроще.

Плоские барьеры безопасности – ПББ:
Плоский барьер безопасности (ПББ) “Егоза” производится на основе армированной колючей ленты (АКЛ) и предназначен для возведения эффективных физических препятствий постоянного или временного назначения с установкой по земле или на готовом заграждении. ПББ изготовляется так же из армированной скрученной колючей ленты (АСКЛ)АКЛ и АСКЛ это разновидность современной колючей проволоки которая представляет собой оцинкованную ленту толщиной 0,55 мм, имеющую в профиль обоюдоострые шипы с режущими кромками, которая обжимает(АКЛ) или обкручивает(АСКЛ) стальную оцинкованную проволоку из высокоуглеродистой стали.

Плоский барьер безопасности обладает значительным колюще-режущим эффектом и пружинящими свойствами. Он представляет собой спираль, скрученную из АКЛ или АСКЛ. Соседние витки спирали скрепляются между собой специальными скобами или оцинкованной проволокой, благодаря чему СББ “Егоза” представляет собой труднопреодолимую, пружинящую, плоскую пространственную конструкцию.
ПББ “Егоза” обладают высокой стойкостью к перекусыванию. Для успешного преодоления забора, грамотно оснащенного ПББ, требуется полностью удалить целый сегмент заграждения.На основе ПББ производятся готовые секции заборов и мобильные барьеры безопасности (МББ).

Плоское заграждение ПКЛЗ АКАЦИЯ:
Плоское заграждение ПКЛЗ АКАЦИЯ изготавливается из армированной колючей ленты. Представляет собой крупноячеистую сетку с ромбовидными ячейками. Выпускается как в форме полотна, так и в виде готовых металлоконструкций с рамой из профиля, труб или уголка. При использовании готового каркаса полотно крепится таким образом, что на верхней части заграждения выступают концы армированной колючей ленты для повышения защитных свойств заграждения. Нижняя часть такого забора может быть зарыта в грунт для предотвращения подкопов.
ПКЛЗ Акация обладает отличными защитными характеристиками и имеет хороший дизайн, особенно при использовании окрашенного материала.
Плоский барьер безопасности Акация предназначен для создания эффективного заграждения стационарного вида для защиты типов сооружений гражданского, военного и специального назначения от проникновения за территорию охраняемого периметра.
Мобильные барьеры безопасности (МББ):

Мобильные барьеры безопасности используются для возведения временных защитных сооружений из армированной колючей ленты Егоза. МББ находят применение для временного ограничения прохода в местах проведения важных массовых мероприятий. Так же мобильные барьеры безопасности применяются в местах массовых волнений и несанкционированных шествий и демонстраций для обеспечения безопасности зданий органов власти и других объектов.
Мобильные барьеры безопасности изготавливаются на основе АКЛ или АСКЛ Егоза. МББ имеют конструкцию позволяющую производить транспортировку устройства в обычном транспорте и быстро разворачивать на местности без использования специального инструмента и специально обученных людей. Стандартная конструкция МББ представляет собой две рамы, между которыми закрепляется СББ Егоза. После доставки на место установки МББ растягиваются и крепятся между собой. Возможна установка мобильных барьеров безопасности в несколько рядов. В этом случае их эффективность многократно повышается и сравнима со стационарно закрепленным спиральным барьером безопасности Егоза (другое название Концертина).

Существует вариант мобильных барьеров безопасности не предназначенных к удаленной транспортировке. Они представляют собой жесткую раму высотой с человеческий рост с закрепленной на ней колючей проволокой обычного типа или АКЛ Егоза. Так же применяется плоское колючее заграждение типа Акация. Рама может быть снабжена колесами. Такие сооружения хранят вблизи объектов требующих частой защиты и устанавливают при необходимости. Такие мобильные барьеры безопасности сравнимы по эффективности со стационарным забором за счет жесткости конструкции.

P.S: Кто какую проволоку видел и какую обходил(преодолевал)?

urban3p.ru

Колючая проволока – виды и особенности применения

Каждый по-своему монтирует и использует ограждения из колючей проволоки. Одно только перечисление существующих инженерных решений займет много места. Но все ли знают, что и сама проволока, как изделие, выпускается в довольно большом ассортименте? Разберемся, какие ее разновидности есть на рынке и где их целесообразнее использовать.

Виды колючей проволоки

Автор заранее просит читателя извинить его, если что-то будет упущено. Разработкой различных видов легкий ограждений занимается множество подразделений ВПК и организаций гражданского сектора. Уследить за всеми новинками нереально, поэтому ниже описаны лишь основные образцы.

«Нить»

Традиционное, наиболее известное исполнение. Основа – «оцинковка» сечением от 2,5 (предельный минимум) до 2,8 мм, на которой с определенным интервалом расположены скрутки в виде шипов. ГОСТ допускает производство проволоки из стали без защитного покрытия (самый дешевый и недолговечный вариант).

Разновидности по конструкции

1 проволока.
2 жилы, сплетенные в «косичку».

Примечание

Это же относится и к шипам. Они могут накручиваться как из одного, так и из двух сложенных вместе отрезков или того же, или иного сечения проволоки, в том числе штампованных образцов. Последние повышают защитные свойства ограждения.

По характеру «нити»

Однородная.
Рифленая.

По эластичности

Упругая – прочнее и тоньше в сечении, более инертна по отношению к перепадам температуры и механическим воздействиям, поэтому ее используют при монтаже больших пролетов (секций) ограждения.
Мягкая – как следует из названия, такая колючая проволока более податлива и удобна в креплении. Но это свойство является и минусом, так как при большой протяженности нити со временем образуется ее провис. Поэтому такую разновидность колючки применяют для обустройства сравнительно небольших секций (натяжения на малогабаритные каркасы).

Лента

Колюче-режущая роволока. По сути, это изделие, на котором роль шипов играет полосовое железо с острыми сегментами, обжатое вокруг нити (проволоки) – АКЛ («Егоза»). Более старый вариант – обмотка вокруг сердечника (жилы) – АСКЛ.

Армированная «скрутка»

Данная «колючка» представляет собой тонкую полосу стали с определенным, меняющимся профилем по всей длине. Края ленты – необычайно острые, практически это аналог бритвы.

Все остальное, например, защитные барьеры – не более чем конструкции (технические решения), выполненные на основе одной из разновидностей «колючки».

ismith.ru

📌 Колючая проволока – это… 🎓 Что такое Колючая проволока?

Виды секций колючей проволоки
Колю́чая про́волока (простореч. — «Колючка») — проволока с расположенными на ней острыми шипами, используемая для строительства простых и недорогих заграждений, а также для улучшения свойств уже существующих. Человек или животное, пытаясь пройти сквозь колючую проволоку, будет испытывать болезненные ощущения или может получить рану. Ограждение из колючей проволоки требует только опоры и саму проволоку. Его может быстро установить даже рабочий с низкой квалификацией.
Колючая проволока была первым удачным ограждением, способным остановить крупный рогатый скот. Проволочные ограждения были дёшевы, и когда они стали широко доступными в конце 19-го столетия в Соединённых Штатах, особенно в Техасе, стало возможным ограждать намного большие территории, чем раньше. Это дало огромный толчок развитию животноводства.
История
В конце 1873 г. фермер из Иллинойса Генри Роуз придумал новое ограждение для домашнего скота — проволочный забор, к которому прикреплены дощечки с кусками заточенной проволоки.
Он запатентовал его в мае 1873 года и продемонстрировал летом на сельскохозяйственной выставке в городе Де-Калб, Иллинойс. Это побудило Исаака Эллвуда, Джозефа Ф. Глиддена и Джекоба Хэйша работать над улучшением конструкции. Эллвуд запатентовал новый тип колючей проволоки в феврале 1874 г., но признал, что проект Глиддена лучше, чем его. Глидден изготовлял шипы дробилкой для кофе и обматывал их вокруг проволоки. Чтобы шипы не смещались, Глидден обматывал их другой проволокой. Удачная конструкция колючей проволоки Глиддена была основана на более ранних разработках, в том числе предложенной французом Луи Джаннином в 1865 г.
Эллвуд купил половину прав на изобретение Глиддена в июле 1874. Патент Глиддена вышел 24 ноября, и вместе они основали «I.L. Ellwood Manufacturing Company». Они начали производить колючую проволоку на заднем дворе скобяной лавки Эллвуда. Их бизнес быстро развивался. В 1876 году Глидден продал свою половину патента компании «Уошберн и Моэн» (Массачусетс).
В США 1875 г. было изготовлено 270 тонн колючей проволоки, а к 1900 производство возросло до 150 000 тонн.^[1]
Сельскохозяйственное ограждение
Ограждение из колючей проволоки в Техасе Колючая проволока
Ограждения из колючей проволоки стали стандартными для содержания крупного рогатого скота в большинстве штатов, но не во всех странах. Проволока натягивается между столбами и затем прикрепляется на нужной высоте к деревянным столбам и доскам, или стальным столбам.
Промежутки между столбами меняются в зависимости от ландшафта — в холмистой местности столбы могут ставить и каждые 3 метра, тогда как на равнине на расстоянии 30—50 метров друг от друга. Столбы обычно размещают через 10 метров с 4—5 досками между ними.
Колючая проволока для сельскохозяйственных ограждений выпускается в двух вариантах: «мягкая» из мягкой стали и «упругая». Оба типа оцинковывываются для увеличения срока службы. Упругая проволока делается более тонкой, но сталь более прочна. Большая прочность позволяет делать более длинные секции. Она выдерживает растяжения, создаваемые животными и перепадами температуры. Но из-за её упругости с ней труднее обращаться. С мягкой проволокой намного легче работать, но она менее долговечна и подходит только для коротких секций.
В России, согласно ГОСТ 285-69, колючая проволока изготавливается из термически обработанной проволоки (мягкой). Выпускается как оцинкованная, так и колючая проволока без покрытия.
В Новой Зеландии в колючих заборах делают проходы для собак, так как они — главные средства управления животными на фермах.
Ограждение против людей
Забор с колючей проволокой наверху
Вскоре колючую проволоку стали применять и против людей. Она стала использоваться для ограждения земельных участков, предприятий и других территорий, которые нужно было защитить от вторжения посторонних. Также колючая проволока стала применяться в тюрьмах для усложнения побега. В ограждениях против людей колючая проволока обычно закрепляется сверху на сплошном заборе или сетке Рабица. Секции проволоки зачастую делают наклонными, что усложняет их преодоление. В военное время колючую проволоку также используют для строительства и укрепления фортификационных заграждений.
На армейском жаргоне один из видов заграждения именуется «спотыкач»^[2]. Заграждение представляет собой 4—5—6 рядов 25—30-сантиметровых кольев, к которым сверху с помощью проволочных скоб протягивается две — три нити ненатянутой колючей проволоки, одна или две нити протягиваются так, что образуют петли. Общая глубина заграждения составляет 4,5 и больше метров. «Спотыкач» предназначен для замедления движения пехоты и лишения её возможности наблюдать за полем боя и вести прицельный огонь из стрелкового оружия.
Колючая лента
В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 13 мая 2011.
Колючая лента Виды армированной колючей ленты
Колючая лента наносит более серьёзные раны и сложнее преодолевается людьми без инструментов, давая охране больше времени на реагирование. Кроме обычных царапин и испорченной одежды, данное заграждение способно даже убить человека в случае большой потери крови. Человек с инструментами одинаково быстро преодолеет колючую проволоку и колючую ленту.
Колючая лента изобретена в Германии во время Первой мировой войны как крайняя мера в условиях нехватки проволоки.
Колюче-режущая проволока состоит из проволоки и металлической ленты с лезвиями, которая обжата вокруг проволоки. Эту ленту стали скручивать в спираль. Витки спирали в 3—11 местах соединяются с помощью проволоки, ленты или металлической скобы. При растягивании этой спирали образуется труднопреодолимое цилиндрическое колючее заграждение. Такое заграждение стали называть Егоза, по зарегистрированной торговой марке в России, на Украине, в Казахстане. Известны два типа ЗКР Егоза: из армированной скрученной колючей ленты — ЛК-СА (лента обвита вокруг армирующей проволоки) и из завальцованной армированной колючей ленты — ЛК-А (колючая лента завальцована на армирующую проволоку)
В СССР колючая штампованная лента появилась в конце 80-х годов прошлого столетия, изготовленная специально для объектов, требующих повышенной степени безопасности, а начиная с 1994 г, на Украине были разработаны и внедрены в производства еще четыре вида колючей ленты, которые отличались друг от друга разной формой высечки, длиной лезвий, расстоянием между шипами, шириной внутренней полосы для обжима проволочного сердечника. Также были разработаны современные штампы и устройства для завальцовывания проволоки колючей лентой. В настоящее время армированную колючую ленту выпускают с возможностью обжима проволочного сердечника от двух до пяти миллиметров. Для современной ЛК-А (ленты колючей армированной) стали использовать высокоуглеродистую проволоку диаметрами от 4-х до 5-ти мм.
На Украине, в Казахстане и в России на разные части ЗКР (заграждения колюче-режущего) и ЛК-А (ленты колючей армированной) получены патенты и зарегистрированы Товарные знаки. Для производства ЗКР-С — Заграждений колюче-режущих спиральных, ленту колючую, армированную ЛК-А накручивают на барабан, потом соединяют соседние витки в шахматном порядке в 3—11 местах металлическими плоскими скобами или проволочными скобами. При растягивании бухты спирального барьера безопасности образуется цилиндрическое колючее заграждение. Усиленный вариант спирали ЗКР Егоза или Концертина отличается способом монтажа — одна спираль, меньшего диаметра устанавливается внутри другой — большего диаметра.
См. также
Примечания
Ссылки
dic.academic.ru
Колючая проволока Википедия
Колючая проволока. Виды секций колючей проволоки
Колю́чая про́волока (в просторечии «колючка») — проволока или узкая полоска металла, с расположенными на ней острыми шипами, используемая для устройства простых и недорогих заграждений, а также для улучшения свойств уже существующих.
Человек или животное, пытаясь пройти сквозь ограждение из колючей проволоки, будет испытывать болезненные ощущения или может получить рану. Ограждение из колючей проволоки требует только опоры и саму проволоку. Его может быстро установить даже рабочий с низкой квалификацией. Колючая проволока была первым удачным ограждением, способным остановить крупный рогатый скот. Проволочные ограждения были дёшевы, и когда они стали широко доступными в конце XIX века в Соединённых Штатах, особенно в Техасе, стало возможным ограждать намного большие территории, чем раньше. Это дало огромный толчок развитию животноводства.
История
Ограждение, состоящее из плоской и тонкой проволоки, впервые было предложено во Франции, в 1860 году. В апреле 1865 Луи Франсуа Янин запатентовал двойную проволоку с ромбовидными металлическими зубцами. Майкл Келли из Нью-Йорка предложил использовать проволоку в животноводстве. В конце 1872 г. фермер из Иллинойса Генри Роуз придумал новое ограждение для домашнего скота — проволочный забор, к которому прикреплены дощечки с кусками заточенной проволоки.
Он запатентовал его в мае 1873 года и продемонстрировал летом на сельскохозяйственной выставке в городе Де-Калб, Иллинойс. Это побудило Исаака Эллвуда, Джозефа Ф. Глиддена и Джекоба Хэйша работать над улучшением конструкции. Эллвуд запатентовал новый тип колючей проволоки в феврале 1874 г., но признал, что проект Глиддена лучше, чем его. Глидден изготовлял шипы дробилкой для кофе и обматывал их вокруг проволоки. Чтобы шипы не смещались, Глидден обматывал их другой проволокой. Удачная конструкция колючей проволоки Глиддена была основана на более ранних разработках, в том числе предложенной французом Луи Джаннином в 1865 г.
Эллвуд купил половину прав на изобретение Глиддена в июле 1874. Патент Глиддена вышел 24 ноября, и вместе они основали «I.L. Ellwood Manufacturing Company». Они начали производить колючую проволоку на заднем дворе скобяной лавки Эллвуда. Их бизнес быстро развивался. В 1876 году Глидден продал свою половину патента компании «Уошберн и Моэн» (Массачусетс).
В США 1875 г. было изготовлено 270 тонн колючей проволоки, а к 1900 производство возросло до 150 000 тонн.
Масса колючей проволоки
Выделяют 2 основных вида колючей проволоки: одноосная и двухосная. Основной нормативный документ: ГОСТ 285-69. Справочная масса 1 погонного метра двухосной проволоки:
2 (мм) — 0.068 (кг), 2.2 (мм) — 0.092 (кг), 2.5 (мм) — 0.097 (кг)^[1].
Из-за сложной структуры изделия формулы для расчета массы колючей проволоки нет. Приведенные данные являются справочно-условными.
Сельскохозяйственное ограждение
Ограждение из колючей проволоки в Техасе.
Ограждения из колючей проволоки стали стандартными для содержания крупного рогатого скота в большинстве, но не во всех странах. Проволока натягивается между столбами и затем прикрепляется на нужной высоте к деревянным столбам и доскам, или стальным столбам.
Промежутки между столбами меняются в зависимости от ландшафта — в холмистой местности столбы могут ставить и каждые 3 метра, тогда как на равнине на расстоянии 30 — 50 метров друг от друга. Столбы обычно размещают через 10 метров с 4 — 5 досками между ними.
Колючая проволока для сельскохозяйственных ограждений выпускается в двух вариантах: «мягкая» из мягкой стали и «упругая». Оба типа оцинковываются для увеличения срока службы. Упругая проволока делается более тонкой, но сталь более прочна. Большая прочность позволяет делать более длинные секции. Она выдерживает растяжения, создаваемые животными и перепадами температуры. Но из-за её упругости с ней труднее обращаться. С мягкой проволокой намного легче работать, но она менее долговечна и подходит только для коротких секций.
В России, согласно ГОСТ 285-69, колючая проволока изготавливается из термически обработанной проволоки (мягкой). Выпускается как оцинкованная, так и колючая проволока без покрытия.
В Новой Зеландии в колючих заборах делают проходы для собак, так как они — главные средства управления животными на фермах.
Ограждение против людей
Забор с колючей проволокой наверху.
Вскоре колючую проволоку стали применять и против людей. Она стала использоваться для ограждения земельных участков, предприятий и других территорий, которые нужно было защитить от вторжения посторонних (например, ограждает контрольно-следовую полосу на государственной границе).
Секции проволоки зачастую делают наклонными, что усложняет их преодоление. В военное время колючую проволоку также используют для строительства и укрепления фортификационных заграждений.
Проволочные заграждения наиболее эффективны при использовании совместно с пулемётами, так как при их преодолении пехотинец вынужден встать в полный рост и задержаться на одном месте, что значительно повышает вероятность его поражения. Проходы в проволочных заграждениях тоже являются удобным местом для поражения живой силы противника. В качестве контрмеры, начиная с Первой мировой войны, для образования проходов в защищаемых колючей проволокой полях используются танки и батальонная артиллерия.
Также колючая проволока стала применяться в тюрьмах для усложнения побега. В ограждениях против людей колючая проволока обычно закрепляется сверху на сплошном заборе или сетке Рабица.
Исходя из этих соображений, звено колючей проволоки стало символом ограничения свободы, тюремного заключения.
На армейском жаргоне один из видов заграждения именуется «спотыкач»^[2]. Заграждение представляет собой 4-6 рядов 25-30-сантиметровых кольев, к которым сверху с помощью проволочных скоб протягивается две —три нити ненатянутой колючей проволоки, одна или две нити протягиваются так, что образуют петли. Общая глубина заграждения составляет 4,5 и больше метров. «Спотыкач» предназначен для замедления движения пехоты и лишения её возможности наблюдать за полем боя и вести прицельный огонь из стрелкового оружия.
Колючая лента
Колючая лента
Колючая лента наносит более серьёзные раны и сложнее преодолевается людьми без инструментов, давая охране больше времени на реагирование.
См. также
Примечания
Ссылки
wikiredia.ru
Колючая проволока Википедия
Колючая проволока. Виды секций колючей проволоки
Колю́чая про́волока (в просторечии «колючка») — проволока или узкая полоска металла, с расположенными на ней острыми шипами, используемая для устройства простых и недорогих заграждений, а также для улучшения свойств уже существующих.
Человек или животное, пытаясь пройти сквозь ограждение из колючей проволоки, будет испытывать болезненные ощущения или может получить рану. Ограждение из колючей проволоки требует только опоры и саму проволоку. Его может быстро установить даже рабочий с низкой квалификацией. Колючая проволока была первым удачным ограждением, способным остановить крупный рогатый скот. Проволочные ограждения были дёшевы, и когда они стали широко доступными в конце XIX века в Соединённых Штатах, особенно в Техасе, стало возможным ограждать намного большие территории, чем раньше. Это дало огромный толчок развитию животноводства.
История[ | ]
Ограждение, состоящее из плоской и тонкой проволоки, впервые было предложено во Франции, в 1860 году. В апреле 1865 Луи Франсуа Янин запатентовал двойную проволоку с ромбовидными металлическими зубцами. Майкл Келли из Нью-Йорка предложил использовать проволоку в животноводстве. В конце 1872 г. фермер из Иллинойса Генри Роуз придумал новое ограждение для домашнего скота — проволочный забор, к которому прикреплены дощечки с кусками заточенной проволоки.
Он запатентовал его в мае 1873 года и продемонстрировал летом на сельскохозяйственной выставке в городе Де-Калб, Иллинойс. Это побудило Исаака Эллвуда, Джозефа Ф. Глиддена и Джекоба Хэйша работать над улучшением конструкции. Эллвуд запатентовал новый тип колючей проволоки в феврале 1874 г., но признал, что проект Глиддена лучше, чем его. Глидден изготовлял шипы дробилкой для кофе и обматывал их вокруг проволоки. Чтобы шипы не смещались, Глидден обматывал их другой проволокой. Удачная конструкция колючей проволоки Глиддена была основана на более ранних разработках, в том числе предложенной французом Луи Джаннином в 1865 г.
Эллвуд купил половину прав на изобретение Глиддена в июле 1874. Патент Глиддена вышел 24 ноября, и вместе они основали «I.L. Ellwood Manufacturing Company». Они начали производить колючую проволоку на заднем дворе скобяной лавки Эллвуда. Их бизнес быстро развивался. В 1876 году Глидден продал свою половину патента компании «Уошберн и Моэн» (Массачусетс).
В США 1875 г. было изготовлено 270 тонн колючей проволоки, а к 1900 производство возросло до 150 000 тонн.
Масса колючей проволоки[ | ]
Выделяют 2 основных вида колючей проволоки: одноосная и двухосная. Основной нормативный документ: ГОСТ 285-69. Справочная масса 1 погонного метра двухосной проволоки:
2 (мм) — 0.068 (кг), 2.2 (мм) — 0.092 (кг), 2.5 (мм) — 0.097 (кг)^[1].
Из-за сложной структуры изделия формулы для расчета массы колючей проволоки нет. Приведенные данные являются справочно-условными.
Сельскохозяйственное ограждение[
ru-wiki.ru
Колючая проволока ГОСТ 285-69: виды, типы, области применения
Проволока ГОСТ 285-69

Колючая проволока представляет собой оцинкованную или неоцинкованную стальную нить, оснащенную по всей длине острыми металлическими шипами. В обычной колючей проволоке шипы выполнены в виде продетых одна в другую пружин с заостренными концами. Эта разновидность проволоки была изобретена в конце 19 в. и быстро приобрела популярность как материал для сооружения качественных и недорогих ограждений.

В середине 20-го века появились вариации колючей проволоки, в которых вместо шипов была использована колючая лента, обвитая вокруг стальной нити. На сегодняшний день наиболее популярны две разновидности проволоки с колючей лентой: Егоза и Концертина. Последняя имеет наибольшую прочность, поскольку отделить ленту с колючками от проволочной нити практически невозможно.

Для повышения стойкости к коррозии проволоку покрывают слоем цинка. Оцинкованная колючая проволока гораздо более долговечна и надежна, чем аналог без защитного цинкового покрытия.

Область применения колючей проволоки – сооружение разнотипных препятствий и ограждений. Первоначально этот материал применялся с целью сооружения загонов для крупного рогатого скота.

Для чего нужна колючая проволока? На сегодняшний день оцинкованная колючая проволока широко используется не только в животноводстве, но и в военной сфере: при ограждении запретных объектов и зон, в промышленности, в личных хозяйствах и во многих других областях, где необходимо воспрепятствовать проникновению посторонних лиц на участок.

Существует два способа применения колючей проволоки. Ее располагают по периметру в верхней части забора (реже – на крышах), или же полностью выполняют ограждение из проволоки. В последнем случае материал, свитый в рулоны, устанавливают прямо на землю. Такой вид ограждений считается наиболее труднодоступным для несанкционированного проникновения извне.

Требования к характеристикам колючей проволоки предъявляются в соответствии с предназначением этого изделия. Проволока используется для сооружения надежных ограждений, следовательно, она должна быть прочной, стойкой к коррозии, выдерживать большие перепады температуры и попадание влаги (осадков).

Оцинкованный материал отлично переносит жару и холод, не ржавеет. Гарантийный срок службы ограждения из оцинкованной колючей проволоки, установленного под открытым небом, – 50 лет и более.

Проволоку изготавливают из низкоуглеродистой стали марок 1сп, 1пс, 1 кп. Обычно диаметр основы проволоки находится в пределах 1,6-2,8 мм, диаметр шипов – в диапазоне 1,4-2,5 мм.

Существует ряд государственных стандартов для изделий данного типа. Проволока колючая ГОСТ 285 69 – это шипованая одноосновная проволока с диаметром 2,8 мм. Поставляется в мотках весом 35 ± 2 кг. Высота мотков не превышает 250 мм, наружный диаметр – 600 м. Угол поворота шипов вокруг нити-основы – не более 30°. Перемещение шипов вдоль оси допускается в промежутке между выпуклостями основы. Проволока колючая ГОСТа 285 69 может быть как оцинкованной, так и неоцинкованной. Цена оцинкованной колючей проволоки, как и ее долговечность, отличает ее от других видов колючей проволоки.

Существует двухосновная колючая проволока, ось которой представляет собой две закрученные стальные нити. Выпуск данного материала определяется ТУ 14-170-219-95. Подобные изделия могут быть двух- или четырехшиповые; скручивание выполняют в одностороннем порядке или попеременно в разных направлениях.

При выборе колючей проволоки обратите внимание на материал изготовления (от его качества зависит длительность службы) и число витков на метр длины, определяющее эффективность ограждения.
www.metizniki.ru
Описание и область применения колючей проволоки “Егоза”

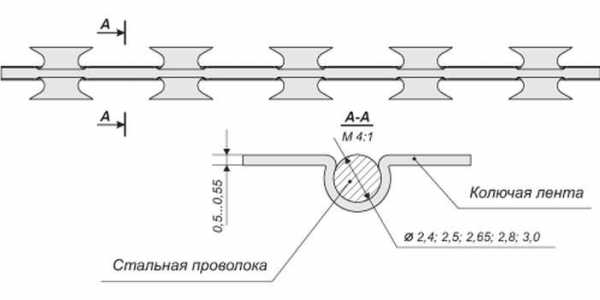

АРМИРОВАННАЯ КОЛЮЧАЯ ЛЕНТА (АКЛ) ЕГОЗА
Армированная колючая лента (АКЛ) ЕГОЗА представляет собой оцинкованную ленту толщиной 0,55 мм, имеющую профиль из обоюдоострых, симметрично расположенных шипов с режущими кромками, обжатую вокруг оцинкованной стальной канатной проволоки диаметром 2,5 мм. Шаг зубца 36 мм. Эксклюзивная особенность выпускаемой нашим предприятием армированной колючей ленты (АКЛ) – режущие элементы после обжатия располагаются не в одной плоскости, а V-образно, под углом 110-140 градусов. Это намного увеличивает поражающую способность изделий из данного вида АКЛ.
АРМИРОВАННАЯ СКРУЧЕННАЯ КОЛЮЧАЯ ЛЕНТА (АСКЛ) ЕГОЗА
Армированная скрученная колючая лента (АСКЛ) ЕГОЗА представляет собой оцинкованную ленту толщиной 0,55 мм, имеющую профиль обоюдоострых, симметрично расположенных шипов с режущими кромками, “закручивается” вокруг оцинкованной проволоки диаметром 2.5 мм. Шаг зубца 36 мм. Режущие кромки направлены во все стороны, за счет чего лента выглядит более пушисто и угрожающе.
СПИРАЛЬНЫЙ БАРЬЕР БЕЗОПАСНОСТИ (СББ) ЕГОЗА
Спиральный барьер безопасности (СББ) ЕГОЗА представляет собой спиральную конструкцию, выполненную из армированной колючей ленты. Спираль Егоза может изготавливаться как из армированной колючей ленты АКЛ, так и из армированной скрученной колючей ленты АСКЛ.
Витки спирали соединяются между собой путем степлирования (склепывания), специальными скобами из оцинкованной стали толщиной 1.5 мм и длиной 10 мм, Скобы устанавливаются в шахматном порядке, рядами вдоль оси вращения спирали. Всего устанавливается 5 рядов, равноудаленных друг от друга, благодаря чему СББстановится труднопреодолимой, пружинящей, пространственной конструкцией.
Поражающий эффект обеих видов СББ примерно одинаков. Важнейшей особенностью СББ является то, что его конструкция способна сохранять свои защитные свойства после перекусывания в одном и даже в нескольких местах. Высокие заградительные свойства егозы и другие многочисленные достоинства СББ позволяют использовать его для создания эффективных ограждений вокруг различных объектов гражданского, военного и специального назначения.
ПЛОСКИЙ БАРЬЕР БЕЗОПАСНОСТИ (ПББ) ЕГОЗА
Плоский барьер безопасности (ПББ) ЕГОЗАпредставляет собой плоскую, спиралевидную конструкцию из армированной колючей ленты, витки которой, также как и у СББ, скрепляются между собой при помощи скоб из оцинкованной стали.
Заградительные свойства плоского загражденияПББ весьма высоки, хотя и несколько ниже, чем у Спирального барьера безопасности (СББ).ПББ, как и СББ, способно сохранять свои заградительные свойства после одного и даже нескольких перекусываний в разных местах.
Существенной особенностью ПББ является то, что, будучи плоской конструкцией, он не выходит за габариты ограждения, имеет менее агрессивный внешний вид, что более предпочтительнее при создании ограждений в людных местах.
ПЛОСКОЕ КОЛЮЧЕЕ ЛЕНТОЧНОЕ ЗАГРАЖДЕНИЕ (ПКЛЗ) ЕГОЗА
Плоское колючее ленточное заграждение (ПКЛЗ) из армированной колючей ленты АКЛ егоза, с ячейками в форме ромбов.
ромбВыпускается в виде полотна высотой 2000 мм шириной 4000 мм и имеет ячейки в форме ромбов с гранью 242 мм, высота ромба – около 450 мм, ширина ромба – 190 мм. Пклз
В вершинах ромбы соединены скобами из оцинкованной стали, аналогичными скобам, применяемым при изготовлении Спирального Барьера Безопасности Егоза.
Возможна поставка ПКЛЗ в рамах из стальных профильных труб или стального уголка. Одиночное полотно 2000-4000 поставляется в рулоне длиной 2000 диаметром до 400 мм.
Плоское заграждение ПКЛЗ обладает высокой стойкостью к преодолению и имеет эстетичный внешний вид. Возможно использование ПКЛЗ окрашенного в камуфляж, в качестве малозаметного препятствия в полосах отчуждения между двумя линиями заграждения.
По желанию потребителя возможно изготовление ПКЛЗ 2000-4000-АСКЛ, где армированная колючая лента АКЛ заменена на армированную скрученую колючую ленту. В этом случае создается эффект «пушистости или объемности» – это увеличивает угрожающий вид ПКЛЗ.
вид пклз.
Применение Егозы
      Высокие защитные свойства колючей проволоки Егоза и другие достоинства АКЛ, СББ, ПББ и ПКЛЗ позволяют использовать их для создания эффективных ограждений вокруг различных объектов гражданского, военного и прочего назначения. К таким объектам относятся, например: территории промышленных и сельскохозяйственных предприятий, электростанции, аэропорты, склады, коттеджи, участки государственной границы РФ, объекты Министерства Обороны, МВД, УИН, других силовых и специальных ведомств.
АКЛ, СББ, ПББ и ПКЛЗ могут быть использованы для создания ограждений различной высоты, ширины и плотности, как непосредственно на земле, так и на поверхности различных сооружений: на крышах и стенах зданий, в виде козырьков — на заборах из камня, дерева, бетона, металла, на воротах и т.п.
      Серьезным достоинством ограждений АКЛ, СББ, ПББ и ПКЛЗ является их прозрачность, обеспечивающая возможность наблюдения за зоной, прилегающей к периметру ограждения, своевременного обнаружения злоумышленника, а при необходимости и ведения огня.
      Для наиболее надежной охраны периметров объектов рекомендуется сочетание ограждений, выполненных с использованием АКЛ, СББ, ПББ и ПКЛЗ , с техническими средствами охраны и видеонаблюдения.
      Колюче-режущее ленточное заграждение Егоза используется для устройства инженерных заграждений с целью затруднения преодоления рубежа при проникновении нарушителя на охраняемый объект. Возможны различные варианты применения данного изделия, как самостоятельно, так и совместно с техническими средствами охраны периметров.
        Спиральный барьер безопасности (колючая проволока) Егоза применяется для изготовления заграждений с целью затруднения преодоления нарушителями запретных зон следующих типов объектов:
– территорий предприятий;
– территорий баз и складов;
– территорий атомных электростанций;
– территорий ГЭС, ГРЭС, ТЭЦ,
– объекты газоснабжения и газораспределения;
– объекты Министерства Обороны;
– объекты МВД, УИН;
– территории добычи полезных ископаемых;
– водоохранные и природоохранные предприятия, пограничные участки Российской Федерации;
– иные объекты, требующие создания защищенного периметра.
  Колюче-режущее ленточное заграждение Егоза может использоваться различными способами:
– козырек в виде спирали АКЛ на заборе или крыше здания;
– козырек из ленты АКЛ на заборе и крыше здания;
– забор на несущих опорах в виде спирали АКЛ в один, два и три уровня;
– забор на несущих (железобетонных или металлических) опорах в виде ленты АКЛ, натянутой через 10 – 15 сантиметров;
– быстро разворачиваемое мобильное инженерное заграждение в один, два и три уровня (без несущих опор).
