Выпаять из платы поможет паяльник для микросхем с керамическим жалом
В начале 90-х, когда радиолюбители собирали домашние персональные компьютеры «Ленинград» и «Пентагон» на процессорах Z80, вопросов «как правильно паять микросхемы?» не возникало. Все корпуса имели форм-фактор DIP, расстояние между ножками было достаточным для того, чтобы использовать обыкновенный паяльник с медным жалом мощностью 25 Вт.
Сложности возникали при обратном процессе. При отсутствии строительных фенов, вопрос как отпаять микросхему был проблемным. Необходимо было одновременно нагреть 16, а то и 54 ножки, и быстро вытянуть деталь из платы. Впрочем, у настоящих мастеров были свои секреты.
Ножки освобождались от припоя по очереди, с помощью тонких трубочек, например – от медицинского шприца.
Существовали даже специальные паяльники с отсосом расплавленного олова.
Сегодня, разнообразие корпусов и контактов на микросхемах не позволяет обойтись «старым дедовским способом».
В промышленных условиях, монтаж печатных плат доверен роботам. В этом случае технология позволяет выдерживать температуру, не повреждая радиодетали. А именно этот вопрос наиболее актуален при работах с микросхемами.
Если паяльник (или другой источник тепла) будет слишком мощным, можно сжечь деталь (в буквальном смысле) при первом прикосновении. Напротив, слабый паяльник потребует длительного воздействия на контакты, что опять же повлечет за собой перегрев. Малая температура может привести к так называемым «непропаям», которые сложно обнаружить визуально.
В принципе, существуют три варианта:
Паяльник с фиксированной мощностью
Для микропайки подойдет значение 15-25 Вт. Прибор может работать от напряжения 220 или 12 вольт. Второй вариант предпочтительнее, поскольку переменное напряжение с частотой 50 Гц может наводить паразитные токи на микросхему, что приводит к ее повреждению.
Дополнительное удобство 12 вольтового паяльника – возможность автономно работать в гараже, при ремонте электроники автомобиля.
Главный компонент при работе с микросхемами – это правильное рабочее жало. Конечно, можно работать с классикой – медный стержень с плоской заточкой на конце.
Но такой инструмент неудобен при точном монтаже. Обычно для работы с микросхемами жало стачивают конусом. При этом медь быстро изнашивается, и наконечник приходится выбрасывать. К тому же, этот материал быстро окисляется, и его приходится постоянно чистить.
Поэтому радиолюбители отдают предпочтение керамическим паяльникам.
Сам электроинструмент ничем не отличается от обычного, разве что крепление наконечника выполнено иначе. Главное отличие – это керамическое рабочее жало. Материал моментально прогревается, не подвержен окислению и практически не изнашивается. Форма сразу пригодна для работы с микросхемами – имеет заточку под конус.
Видео презентация паяльника с керамическим жалом, которым можно паять микросхемы.
Паяльник с регулируемой мощностью
Главное, не путать регулируемую мощность с понижением температуры в паузах между работой.
Прибор имеет переключатель или кнопку на рукоятке, с помощью которой выбирается мощность, и соответственно температура.
Таким устройством работать удобней, поскольку диапазон применения его гораздо шире.
Разновидностью таких паяльников являются пистолеты мгновенного нагрева. Особенность конструкции в том, что в нерабочем состоянии жало холодное. Непосредственно перед пайкой вы нажимаете на курок, и температура моментально поднимается до рабочей.
Как правило, такие пистолеты имеют несколько режимов нагрева. Некоторым образом, можно контролировать температуру, периодически подавая напряжение на нагревательный элемент вручную, с помощью кратковременного нажатия на курок.
Недостаток конструкции – некоторая ее громоздкость.
Паяльная станция. Идеальный инструмент для пайки микросхем
Они могут быть сложными в управлении, или напротив – примитивными. Стоимость разнится в зависимости от функций и именитости производителя.
Неизменным остается главный принцип работы – полный контроль над мощностью и температурой паяльника. Для плат с различными типами деталей – это оптимальный вариант.
Регулируя подачу мощности, можно моментально перенастроить инструмент для работы с планарными микросхемами на тончайших ножках или для монтажа выпрямительных сборок с контактами сечением в несколько миллиметров.
Существуют и более продвинутые комплекты – станции с набором из паяльника и небольшого нагревательного фена.
Причем регуляторы температуры есть на каждом из компонентов. Имея такой набор – вы не будете мучиться вопросом, как выпаять микросхему из платы, для любого форм-фактора можно найти комбинацию из температуры горячего воздуха и жала паяльника.
Недостатков у паяльной станции два: высокая стоимость и необходимость определенной квалификации оператора. Однако преимущества станции перед обычным паяльником, перевешивают эти негативные факторы.
ВАЖНО! Перед тем, как паять микросхемы – необходимо заземлить рабочий инструмент.
Полезным будет надеть на руку специальный браслет с резистором (на случай повреждения рабочего заземления), и подсоединить его к «земле». Этим вы защитите радиодетали от статического напряжения, которое может вывести их из строя.
Учитывая точность и ювелирность работ при пайке микроэлементов – особое внимание следует уделить чистоте рабочей зоны. Все контакты должны быть отделены друг от друга диэлектрическими промежутками, очищены от окислов, и тщательно залужены.
Жало паяльника не должно иметь следов пережженного флюса, количество припоя – минимально необходимое для работы.
Монтажная плата должна быть закреплена, чтобы при внезапном смещении не повредились рядом расположенные детали.
ВАЖНО! Если вы не имеете опыта подобной работы – сначала потренируйтесь на испорченных радиодеталях.
youtube.com/embed/wEUZ4_08ZGA?rel=0″ frameborder=”0″ allowfullscreen=””> Как правильно паять микросхемы
Для произведения пайки необходимы некоторые навыки, однако данный процесс не отличается особой сложностью. Именно поэтому многие интересуются тем, как правильно паять микросхемы. Воздействие температуры на различные конструкции из металла для их скрепления – наиболее действенная технология. Скрепление металлических заготовок с помощью локального увеличения температуры и наплавки более низкой температуры является пайкой. Подобный процесс больше всего схож с поверхностным соединением конструкций, которые расплавляются.
Паяльная станция позволяет установить температуру с точностью до 1°С.
Как подобрать паяльник?
Паяльник является устройством для пайки, которое способно излучать тепло. Подобные конструкции могут иметь мощность от 15 до 30 Вт.
С их помощью можно паять заготовки различных плат и микросхем. Инструменты, которые имеют большую мощность, применяются исключительно для того, чтобы паять разъем XLR или повторно спаять соединение проводов большой толщины.
Конструкция паяльника.
Для электротехника, который работает с оргтехникой, полезным приспособлением будет акустический паяльник. Подобное устройство отличается низкой емкостью тепла, малыми габаритами и отменной работоспособностью. Приспособление можно использовать для того, чтобы выполнить тонкую пайку (к примеру, сборку различных схем). В продаже можно найти и профессиональные паяльники больших размеров, которые в большинстве случаев используются для того, чтобы присоединить кабели для калибровки. С помощью подобных изделий можно выполнять также витражные работы.
Паяльник должен обязательно иметь штекер для заземления с тремя направляющими. Подобное устройство позволяет предотвращать рассеивание напряжения по пути прохождения тока в конструкции.
Вернуться к оглавлению
Использование паяльной станции
Перед началом работ запомните правильное расположение микросхемы: ключ (обведен красным) должен располагаться возле скошенного угла квадрата.
Для того чтобы обеспечить автономность, понадобится использовать станцию для пайки. Подобная конструкция является устройством, в котором автомат присоединяется к источнику переменного тока.
Основными преимуществами установок для пайки являются следующие:
- Есть возможность контролировать температуру с точностью до 1°С.
- Такое устройство способно паять даже сложные заготовки, которые изготавливаются из алюминия, нержавеющей стали, обыкновенной стали и других материалов.
- Конструкция позволяет паять кабель на несколько RCA.
- Конструкцию можно использовать большой период времени.
- Таким способом можно с легкостью припаять трубы из полипропилена и сложные микросхемы.
Для снятия микросхемы необходим флюс и фен с температурой 360 градусов.
Однако данная система имеет некоторые недостатки, среди которых существенными являются следующие:
- Высокая стоимость.
- Сложность в работе. В данном случае необходимо иметь опыт работы.
- Большой расход электроэнергии.
Приобретение паяльной станции следует рассматривать и в случае, если в планах паять приспособления от мобильного телефона.
Вернуться к оглавлению
Как подобрать подходящий припой?
Перед пайкой какой-либо заготовки понадобится правильно подобрать припой. Для работы с электроприборами может использоваться лишь несколько припоев.
Основные типы бессвинцовых припоев.
Чтобы припаять контакты компьютерной платы или колонки, следует использовать канифоль. Данное вещество используется для пайки тонких соединений, проводов из меди, небольших контактов и т.д. Если канифоль применяется в электронике, то кислоты смогут устранить контакты на плате и повредить главные элементы микросхемы.
Для большей части электрических плат используется припой диаметром 0,5-1 мм. Детали большой толщины могут использоваться для соединения больших элементов. Пропаять схему небольших размеров такая деталь не сможет из-за своих больших размеров.
В процессе пайки припой будет нагреваться и излучать различные соединения. Подобные газы вредят человеческому здоровью.
Поэтому работать нужно в проветриваемом помещении.
Следует опасаться и воздействия раскаленного припоя, важно использовать средства для защиты: маски, перчатки и респираторы.
Вернуться к оглавлению
Как правильно паять паяльником: последовательность действий
Назначения губки во время пайки микросхемы.
Элементы, которые будут необходимы:
- паяльник;
- губка;
- вода;
- мыльный раствор;
- картон или бумага большой толщины;
- салфетка;
- изолента;
- проволока.
Новичку научиться паять паяльником очень сложно, однако получить фундаментальные знания можно. Последовательность действий в данном случае будет следующей:
- Прежде всего выполняется лужение жала. Следует всегда очищать жало используемого инструмента. Лужение является процессом покрытия тонким слоем рабочего элемента паяльника. Данный процесс может помочь в тепловом обмене между обрабатываемым материалом и припоем.
- После этого производится разогрев. На данном этапе следует разогреть инструмент, после чего проверить равномерность нагрева припоя. Если этого не сделать, то инструмент может покрыться коррозией.
- Далее выполняется подготовка рабочего места. Губка смачивается в воде и помещается рядом с паяльником. Если припой будет растекаться, то следует подложить картон или бумагу большой толщины.
- Производится смазка. Припоем нужно тщательно промазать жало. Далее проверяется покрытие. Если есть излишки припоя, то его надо будет снять картоном.
- Верхняя часть покрывается припоем, проверяется сохранность основания. Наконечник используемого инструмента протирается тряпкой, чтобы удалить остатки флюса. Далее надо подготовить губку со специальным раствором. Все действия следует выполнять быстро, пока припой не высох.
Данный процесс может помочь в тепловом обмене между обрабатываемым материалом и припоем.Вернуться к оглавлению

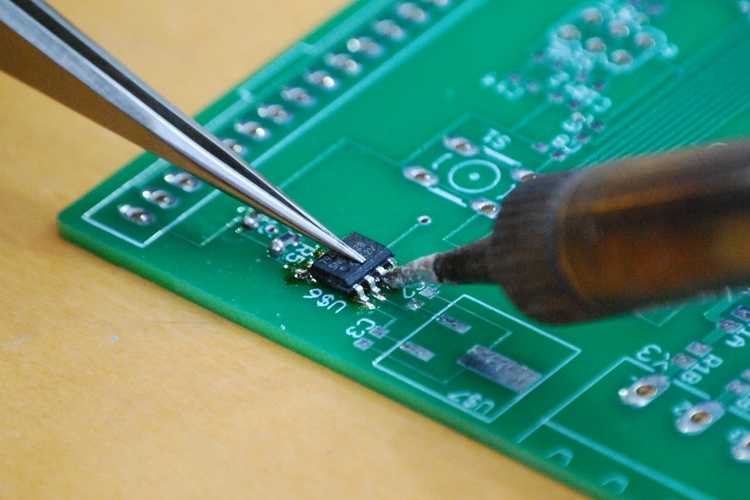

Как производится пайка микросхем?
Наиболее востребованным видом работ с паяльником является пайка микросхем.
Для начала стоит потренироваться на какой-нибудь бюджетной схеме, не стоит сразу приобретать дорогие экземпляры.
Очистка основания микросхемы от излишнего припоя осуществляется с помощью медной оплетки и паяльника.
Последовательность действий в данном случае будет следующей:
- Прежде всего производится подготовка основания. Важно тщательно очистить основание, чтобы была возможность создать надежное соединение и минимальное сопротивление. Для обезжиривания микросхемы рекомендуется использовать обыкновенную салфетку с мыльным раствором. В конце нужно тщательно протереть металлы. Если на схеме присутствуют твердые отложения, необходимо приобрести специальную смесь, которая продается в магазине электротехники. Участок надо будет очистить до блеска основания из меди. Для очистки всех контактов подходит обыкновенный ацетон. Другим подходящим растворителем является метилгидрат, который является безопасным для человеческого здоровья.
- После очистки поверхности понадобится правильно разместить на микросхеме контакты, инструмент и провода. Первым делом нужно будет припаять плоские детали небольших размеров (резисторы, варисторы), после чего начинать работу с большими элементами. Таким образом можно будет сохранить чувствительные элементы в рабочем состоянии. На проводимость деталей воздействие температуры влиять не будет. Провода сгибаются под углом 45°. Заготовки с проводами небольшой длины можно предварительно соединить изолентой.
- На кончик инструмента следует нанести небольшое количество припоя. Таким образом можно будет улучшить проводимость металла. Конец железа следует разместить так, чтобы он уперся в элементы схемы. Для соединения изделие нужно придержать 2-3 секунды.
- На конец паяльника наносится припой. Паять следует до тех пор, пока не образуется возвышение.
- В конце выключается инструмент и удаляются излишки смеси.
Первым делом нужно будет припаять плоские детали небольших размеров (резисторы, варисторы), после чего начинать работу с большими элементами. Таким образом можно будет сохранить чувствительные элементы в рабочем состоянии. На проводимость деталей воздействие температуры влиять не будет. Провода сгибаются под углом 45°. Заготовки с проводами небольшой длины можно предварительно соединить изолентой.Паять не так и просто, потому важно соблюдать последовательность действий.
Как выбрать паяльник для пайки проводов и микросхем
Одним из основных инструментов радиолюбителей, домашних мастеров и электриков является паяльник.
- Ключевые критерии выбора
- Тип нагревателя
- Мощность
- Дополнительные функции
- Подводя итоги
Ключевые критерии выбора
Итак, для начала кратко рассмотрим наиболее важные параметры, на которые стоит обратить внимание при покупке паяльника.
Тип нагревателя
В первую очередь приборы делятся на электрические и газовые. Сначала поговорим о тех, что работают на газу.
Для пайки проводов в распределительных коробках рекомендуется газовый паяльник. Удобен тем, что работает в автономном режиме, без электричества, что немаловажно при электромонтажных работах.
К недостаткам газовых приборов можно отнести сложность работы с микросхемами, а также то, что при сжигании газа в атмосферу выделяются вредные для организма вещества, поэтому работа с таким устройством длительное время невозможна крайне опасны для здоровья.
Электропаяльник желательно выбирать для пайки микросхем и тех же проводов, если нет проблем с блоком питания. Электрические модели делятся на следующие виды:
- Спираль. Самый дешевый, практичный и долговечный тип утеплителя. Недостаток в том, что он долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
- Керамика. Более дорогой и хрупкий одновременно (может выйти из строя даже при небольшом ударе). Преимущество – быстро нагревается. Если для вас главное подобрать прибор, чтобы он быстро и сильно нагревался, модель с керамическим ТЭНом будет самым оптимальным решением.
- Импульс. Еще один вариант, способный быстро нагреваться. Импульсный паяльник лучше выбирать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.
Еще один вариант, способный быстро нагреваться. Импульсный паяльник лучше выбирать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С его помощью можно быстрее и качественнее паять провода и микросхемы. Для радиолюбителей лучшим решением будет подбор паяльной станции!
Мощность
Что касается выбора мощности электропаяльника, то следует учитывать следующие рекомендации:
- мощность до 10 Вт можно использовать для пайки простых микросхем;
- от 20 до 40 Вт – это оптимальная мощность для бытового использования;
- выбирать модель на 60-100 ватт целесообразно, если вы собираетесь паять провода;
- свыше 100 Вт домашним мастерам использовать не стоит, т.к. такие устройства имеют свою специфическую сферу применения (пайка радиаторов, металлических деталей и т. п.).
п.).Дополнительные возможности
Также при выборе паяльника следует обратить внимание на такие моменты как:
- Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка имеет наилучшие характеристики. Пластиковые ручки быстрее нагреваются, что мешает плавной работе, а резиновые тяжелее аналогов, что также снижает удобство использования, особенно при пайке микросхем.
- Жало должно быть медным, оно легче обрабатывается и также легче очищается от нагара. Желательно, чтобы в комплекте шел набор насадок, разных по форме. Также хорошо, если есть возможность заменить жало или отрегулировать его длину. Считается, что прямое жало наиболее удобно для работы, особенно для новичков.
- Шнур питания должен быть гибким, длинным и всегда иметь двойную изоляцию.
- Вилка для подключения к сети лучше разборная. Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.
- Обратите внимание на снаряжение. Как правило, качественные паяльники комплектуются футляром, подставкой для жала, губкой для очистки жала и т. д.
- Мы рекомендуем выбирать паяльник с терморегулятором, который позволит вам настроить температуру нагрева жала для ваших собственных условий применения.
- Функция поддержания постоянной температуры защищает устройство от выгорания.
Как правило, качественные паяльники комплектуются футляром, подставкой для жала, губкой для очистки жала и т. д.Это все советы, которые мы хотели вам дать. Как видите, есть много нюансов, на которые нужно обратить внимание при выборе паяльника для дома.
Подведем итоги
Итак, основные критерии, по которым выбирается инструмент для пайки проводов и микросхем, вы изучили. Теперь давайте снова кратко подытожим, чтобы закрепить то, что мы узнали:
- Для печатных плат и микросхем лучше выбрать импульсный паяльник или спираль, но мощностью не более 30 Вт.
- Для подключения проводов и других электромонтажных работ подойдет газовая модель или электрическая модель мощностью от 60 до 100 Вт.
- Для пайки металлических деталей нужен мощный аппарат (от 100 Вт и выше).
Также рекомендуем посмотреть полезное видео по теме:
Вот мы и разобрались, как выбрать паяльник для пайки проводов и микросхем. Надеемся, что предоставленная инструкция помогла вам в выборе подходящего средства для домашнего использования!
