Каждый, кто умеет паять знает, что кроме хорошего, проверенного паяльника для работы требуется еще качественный припой и флюс. В качестве припоя обычно выступает сплав олова и свинца, выполненный в виде проволоки. Толщина проволоки, а также количественные пропорции состава могут изменяться в зависимости от назначения припоя.

В качестве флюса для пайки в домашних условиях чаще всего выступает канифоль. Она позволяет быстро и аккуратно спаять медные детали: провода различного сечения, трубки или другие изделия.

Помимо канифоли, распространено лужение паяльной кислотой. С ее помощью можно паять различные изделия из алюминия, бронзы, нержавейки, латуни, никеля и стали. О видах и способах применения паяльной кислоты пойдет речь далее.

Виды кислотных флюсов

В качестве флюса при пайке используется два вида специально подготовленной кислоты:

1. Соляная;
2. Ортофосфорная.

Их основное назначение – убрать с области пайки различные загрязнения и продукты окисления, создать условия для качественного, равномерного растекания припоя по рабочей поверхности. Этим достигается надежное соединение двух деталей с аккуратным швом.

Кроме этого, применение кислотного флюса препятствует образованию окислов в процессе эксплуатации изделия, что положительно сказывается на долговечности соединения.

Обратите внимание! Пользоваться кислотным флюсом для работы с электронными платами категорически запрещено. Кроме разрушающего действия на хрупкие элементы, кислота способна создать дополнительные токопроводящие каналы, что неизбежно приведет к выходу платы из строя.



Ортофосфорная кислота

При обработке этим флюсом металлической поверхности, образуется защитная пленка, которая защищает материал от дальнейшего ржавления.

Описание и характеристики

Обычно ортофосфорная кислота бесцветна. В некоторых случаях обладает светло-желтым оттенком. Изредка встречается состав, имеющий несколько мутный цвет, что не является нарушением или показателем плохого качества продукта.

Отметим, что ортофосфорный флюс – материал неорганического происхождения. В обычных условиях представляет собой пастообразную субстанцию, с явно выраженной гигроскопичной структурой. При нагревании превращается в жидкую пирофосфорную кислоту, отлично растекающуюся по поверхности. Что важно, после обратного застывания, легко растворяется в воде.

Применение

При помощи ортофосфорного состава можно паять углеродистые стали, сплавы никеля и меди. Рабочая температура при этом должна составлять 300–350 °C. При нанесении на металл происходит растворение оксидного слоя. После нанесения припоя, кислотная пленка разрыхляется и всплывает на поверхность. После застывания пленка сохраняет свои защитные свойства, предохраняя стык от повторного окисления.

По окончании пайки, изделие необходимо промыть водой для удаления остатков кислоты.



Соляная кислота

Флюс на основе соляной кислоты является сложным химическим веществом. Обычно продается в небольших флаконах под называнием паяльная кислота. Имеет желтоватый оттенок и резкий специфический запах. Обладает способностью растворять большинство металлов, разъедает кожу и мышечную ткань. Поэтому паять этим составом нужно соблюдая меры предосторожности.

[ads-pc-1][ads-mob-1]

Применение

Соляной кислотой можно паять алюминий, нержавеющую сталь, серебро и различные сплавы. Также при помощи такого флюса осуществляется лужение, пайка оцинкованной стали. Такой метод нашел широкое применение при кровельных работах, организации наружного водостока.

Изготовление своими руками

При некоторых знаниях, паяльную кислоту вполне возможно изготовить в домашних условиях. Для этого потребуются следующие ингредиенты:

• Чистая соляная кислота;
• Кусочки цинка, которые можно приобрести в магазине химических реактивов или достать из разобранной пальчиковой батарейки;
• Небольшой стеклянный пузырек с толстыми стенками.

Пузырек наполняется соляной кислотой на ¾ от объема. При добавлении цинка начнется химическая реакция, в процессе которой выделяется водород. Поэтому такие манипуляции лучше проводить на открытом воздухе. Кусочки цинка добавляются до тех пор, пока реакция не остановится и образуется серый осадок.

Готовую паяльную кислоту следует перелить в другую емкость для хранения и использования.

Как паять при помощи кислоты

Как уже отмечалось, кислотные флюсы применяются для пайки различных металлов и их сплавов. Такие работы имеют свои нюансы, которые рассмотрены ниже:

• Поверхности, которые нужно спаять, очищаются от загрязнения и ржавчины. Делается это напильником или наждачной бумагой;
• Далее, на обе поверхности наносится кислотный флюс. Сделать это можно при помощи кисточки. Удобно, если емкость для хранения – пластиковая бутылочка с дозатором или просто узкой насадкой. Это позволит аккуратно нанести кислоту в нужном количестве;
• После этого разогретым паяльником наносится припой на обе обработанные паяльной кислотой поверхности. Это называется лужением.

Две луженые детали легко спаиваются между собой: ровная пленка припоя позволяет выполнить ровный и однородный стык, который отличается надежностью и прочностью.

Закончив паять, нужно удалить остатки кислоты, чтобы она дальше не разъедала металл. Для этого используется присыпка из обычной пищевой соды, которая затем смывается водой.



Меры предосторожности

Так как паяльная кислота является агрессивным веществом, обращение с ней требует особых мер предосторожности.

Хранить емкость с кислотным флюсом нужно в плотно закрытой заводской таре. Следует ограничить попадание солнечных лучей, лучше, если помещение будет прохладным. Также важно, чтобы место хранения емкости было недоступным для детей.

Паять с применением кислоты нужно в проветриваемом помещении, желательно со сквозной вентиляцией (открыть окна и двери). Работать нужно в защитных очках, применять марлевую повязку и перчатки. При попадании на кожные покровы, место обрабатывается щелочью, после чего промывается проточной водой.

Подводим итоги

Разобравшись с видами и особенностями кислотных флюсов, можно смело приступать к практическому применению полученных знаний. Такие умения широко применяются домашними умельцами для пайки прохудившихся кастрюль, ведер и других элементов домашнего обихода.

Как правильно паять с кислотой

В арсенале каждого мастера имеется множество инструментов общего и специального назначения, которыми он пользуется во время работы. К таким устройствам относится и паяльник. С его помощью можно решить множество задач, поэтому сферы применения прибора очень широки, начиная от лужения и пайки стыка электрических проводов и заканчивая сваркой радиаторов. В данной статье рассмотрены вопросы, как паять алюминий, виды паяльников и способы пайки, а также что такое паяльная паста, и правильный алгоритм применения кислоты.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как правильно паять паяльником с кислотой
• Как паять паяльной кислотой
• Паяльная кислота и ее применение при пайке проводов в распределительных коробках
• Строительство в Севастополе — сообщество мастеров строителей и отделочников
• Чем заменить кислоту при пайке паяльником?
• Как правильно паять паяльником с кислотой – Как правильно паять паяльником с кислотой
• Виды и применение кислоты для пайки
• Можно ли использовать паяльную кислоту при пайке радиоэлектроники?
• Как паять паяльником с кислотой – Как пользоваться паяльной кислотой:как правильно паять и залудить
• Как правильно паять кислотой

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как паять с канифолью

Как правильно паять паяльником с кислотой

В арсенале каждого мастера имеется множество инструментов общего и специального назначения, которыми он пользуется во время работы. К таким устройствам относится и паяльник. С его помощью можно решить множество задач, поэтому сферы применения прибора очень широки, начиная от лужения и пайки стыка электрических проводов и заканчивая сваркой радиаторов.

В данной статье рассмотрены вопросы, как паять алюминий, виды паяльников и способы пайки, а также что такое паяльная паста, и правильный алгоритм применения кислоты.

В целом процесс пайки, независимо от того, каким методом она осуществляется, сводится к одному: это нагрев до необходимой температуры плавления олова и ответной металлической площадки и стыковка этих материалов для образования единой конструкции.

Существует несколько способов пайки, которые чаще всего используются в промышленности и быту:. Перечисленные методы пайки являются наиболее распространёнными и используются во многих сферах промышленности, монтаже электрооборудования или в быту.

Отдельно стоит отметить классификацию пайки по виду изоляционного материала, в качестве которого выступает канифоль или кислота. В первом случае древесная смола обволакивает поверхность тэна или паяльника, создавая тонкий слой, который не дает олову прилипать к стержню. Использование кислоты позволяет сэкономить на материале, так как ее расход намного меньше, чем у канифоли, к тому же жидкость лучше обволакивает покрытие и дополнительно обезжиривает материал.

Во время работы с кислотой необходимо соблюдать меры безопасности, защищать органы дыхания и избегать попадания вещества на слизистую и кожу. Если это произошло, необходимо промыть участок большим количеством воды и обратиться к врачу. Концентрация кислоты бывает различной, самая распространённая — это 10 процентный раствор. Конечно, он безопасен для кожи человека, но в процессе нагрева может источать вредные пары.

В зависимости от решаемой задачи и площади покрытия, состав реагента может меняться путем добавления кислоты в жидкость. Как паять без паяльника? Для того чтобы правильно выполнить такую работу, которую можно использовать для обвязки проводов из меди, а также чтобы паять латунь, понадобятся источник открытого огня, металлическое жало и оловянный припой. Алгоритм действия при этом будет следующий:.

Данный процесс универсален, поэтому он применим для пайки проводов разного сечения из меди или алюминия. Некоторые мастера пользуются другим методом кислотной пайки, когда спаиваемые проводники из меди окунаются в емкость с расплавленным оловом, после чего на материале образуется тонкая металлическая пленка, еще этот процесс называют лужением.

Паять латунь и медь можно по одной технологии, но для алюминия такой подход не совсем применим, так как он быстро окисляется, что препятствует нормальному контакту припоя с поверхностью.

Например, для восстановления батарей из этого материала нужно одновременно нагревать обе детали, чтобы их окисление не мешало наплавлению и формированию защитного слоя. Кислота в данном случае выступает отличным средством от жира: она растворяет его полностью и образует пленку для плавного растекания припоя.

Пайка алюминия должна проводиться в хорошо проветриваемом помещении, с искусственной вентиляцией, для удаления дыма и вредных примесей. Как спаять латунь и медь? Для этого не подойдет обычный паяльник, работающий от тока, так как его температура не настолько велика, и конструкция будет непрочной. Наиболее приемлемым способом будет использование горелки и проволоки, которая при расплавлении заполняет отверстие или другие дефекты, образуя герметичное покрытие.

Для этого можно применять любой способ, так как этот материал не прихотлив, обладает низким коэффициентом окисления и температурным режимом плавки.

Как припаять металл разного состава? Если нужно состыковать латунный и медный элементы, то их допускается паять путем нагрева открытым огнем, для чего используются газовая горелка и пруток. При нагревании к паяному элементу нельзя прикасаться открытыми участками тела, так как общая температура детали будет высокой, для удержания используем дистанционную струбцину или толстые перчатки.

Таким образом, прежде чем заменить паяльник на горелку и использовать перечисленные методы обработки металлов, необходимо тщательно разобраться в вопросе, как правильно паять паяльником с использованием кислоты, учесть особенности материалов и другие показатели.

Каждый, кто умеет паять знает, что кроме хорошего, проверенного паяльника для работы требуется еще качественный припой и флюс. В качестве припоя обычно выступает сплав олова и свинца, выполненный в виде проволоки.

Толщина проволоки, а также количественные пропорции состава могут изменяться в зависимости от назначения припоя.

В качестве флюса для пайки в домашних условиях чаще всего выступает канифоль. Она позволяет быстро и аккуратно спаять медные детали: провода различного сечения, трубки или другие изделия.

Помимо канифоли, распространено лужение паяльной кислотой. С ее помощью можно паять различные изделия из алюминия, бронзы, нержавейки, латуни, никеля и стали. О видах и способах применения паяльной кислоты пойдет речь далее.

Их основное назначение — убрать с области пайки различные загрязнения и продукты окисления, создать условия для качественного, равномерного растекания припоя по рабочей поверхности. Этим достигается надежное соединение двух деталей с аккуратным швом.

Кроме этого, применение кислотного флюса препятствует образованию окислов в процессе эксплуатации изделия, что положительно сказывается на долговечности соединения. Обратите внимание! Пользоваться кислотным флюсом для работы с электронными платами категорически запрещено.

Кроме разрушающего действия на хрупкие элементы, кислота способна создать дополнительные токопроводящие каналы, что неизбежно приведет к выходу платы из строя. При обработке этим флюсом металлической поверхности, образуется защитная пленка, которая защищает материал от дальнейшего ржавления. Обычно ортофосфорная кислота бесцветна. В некоторых случаях обладает светло-желтым оттенком. Изредка встречается состав, имеющий несколько мутный цвет, что не является нарушением или показателем плохого качества продукта.

Отметим, что ортофосфорный флюс — материал неорганического происхождения. В обычных условиях представляет собой пастообразную субстанцию, с явно выраженной гигроскопичной структурой. При нагревании превращается в жидкую пирофосфорную кислоту, отлично растекающуюся по поверхности.

Что важно, после обратного застывания, легко растворяется в воде. При помощи ортофосфорного состава можно паять углеродистые стали, сплавы никеля и меди. При нанесении на металл происходит растворение оксидного слоя. После нанесения припоя, кислотная пленка разрыхляется и всплывает на поверхность. После застывания пленка сохраняет свои защитные свойства, предохраняя стык от повторного окисления.

Флюс на основе соляной кислоты является сложным химическим веществом. Обычно продается в небольших флаконах под называнием паяльная кислота. Имеет желтоватый оттенок и резкий специфический запах. Обладает способностью растворять большинство металлов, разъедает кожу и мышечную ткань. Поэтому паять этим составом нужно соблюдая меры предосторожности.

При некоторых знаниях, паяльную кислоту вполне возможно изготовить в домашних условиях. Для этого потребуются следующие ингредиенты:. При добавлении цинка начнется химическая реакция, в процессе которой выделяется водород.

Поэтому такие манипуляции лучше проводить на открытом воздухе. Кусочки цинка добавляются до тех пор, пока реакция не остановится и образуется серый осадок. Как уже отмечалось, кислотные флюсы применяются для пайки различных металлов и их сплавов. Такие работы имеют свои нюансы, которые рассмотрены ниже:.

Две луженые детали легко спаиваются между собой: ровная пленка припоя позволяет выполнить ровный и однородный стык, который отличается надежностью и прочностью. Закончив паять, нужно удалить остатки кислоты, чтобы она дальше не разъедала металл. Для этого используется присыпка из обычной пищевой соды, которая затем смывается водой. Так как паяльная кислота является агрессивным веществом, обращение с ней требует особых мер предосторожности.

Хранить емкость с кислотным флюсом нужно в плотно закрытой заводской таре. Следует ограничить попадание солнечных лучей, лучше, если помещение будет прохладным. Также важно, чтобы место хранения емкости было недоступным для детей. Паять с применением кислоты нужно в проветриваемом помещении, желательно со сквозной вентиляцией открыть окна и двери. Работать нужно в защитных очках, применять марлевую повязку и перчатки. При попадании на кожные покровы, место обрабатывается щелочью, после чего промывается проточной водой.

Разобравшись с видами и особенностями кислотных флюсов, можно смело приступать к практическому применению полученных знаний. Такие умения широко применяются домашними умельцами для пайки прохудившихся кастрюль, ведер и других элементов домашнего обихода. При этих температурах соединяемые поверхности подвергаются полному расплавлению. Для осуществления пайки необходимо наличие третьего более легкоплавкого металла, который носит название припой. Среди радиотехников самым распространённым флюсом является канифоль.

Для пайки применяют так называемую травленую кислоту. Например, для пайки кровельного железа можно использовать чистую соляную кислоту. Как пользоваться паяльной кислотой? Для этого нужно знать следующее:. Паяльные работы предусматривают обязательное использование качественного флюса, который обеспечивает надежное спаивание материала и припоя, а также высокую электропроводность и длительный срок службы.

В качестве флюса часто применяют кислоту для пайки. Существует несколько видов таких химических соединений. Состав паяльной кислоты напрямую влияет на область ее применения. Специалисты используют для пайки несколько видов паяльных кислот. Их различают по составу и свойствам применения:.

Благодаря агрессивному воздействию кислоты, с поверхности материала устраняется оксидный налет и остатки ржавчины. Паяльная кислота широко применяется при пайке миниатюрных небольших предметов, так как выпускается в жидкой форме. Любую деталь перед пайкой необходимо подготовить для нанесения припоя. Кроме удаления посторонних частиц песок, мусор, пыль , нужно очистить поверхность материала от окислительной пленки.

Как паять паяльной кислотой

Чаще всего для пайки печатных плат в радиотехнических изделиях и бытовой технике предпочитают использовать обычную канифоль из сосновой смолы, но ее можно заменить другими компонентами. В расплавленном виде она способствует растеканию оловянного припоя по медным дорожкам платы. Это позволяет надежно припаять ножки радиодеталей и концы соединительных проводов. Канифоль позволяет эффективно паять медные, жестяные и серебряные изделия. Для того чтобы паять оцинкованное, нержавеющее железо, радиатор, ведра, кастрюли, различные сплавы, латунь и другие металлы можно использовать кислотные растворы. Важно правильно выбрать кислотный раствор. Зависит это от вида металла, из которого сделаны детали.

Я правильно понимаю, что он сначала лудил жилы, а только потом ( смысла нет паять нормальные медные провода кислотой. +

Паяльная кислота и ее применение при пайке проводов в распределительных коробках

Регистрация Вход. Ответы Mail. Вопросы – лидеры Как правильно проложить слаботочные кабели в квартире? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум. Как пользоваться паяльной кислотой при пайке? Элвис Пресли Мастер , закрыт 10 лет назад. Лучший ответ. Verg Мудрец 10 лет назад капнуть кислоты и паять, только потом не забудьте нейтрализовать щелочью и промыть. Остальные ответы.

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Паяльная кислота — это высокоактивный флюс. Вступает в реакцию с металлом, даже после пайки. Разъедает окислы, оксидную пленку и отлично лудит сложные участки пайки. Многие радиолюбители и электронщики особенно в интернете часто советуют начинающим паять кислотой.

Среди всех флюсов паяльная кислота выделяется в особую категорию, так как эта разновидность обладает рядом отличительных свойств, которые выделяют его среди остальных.

Чем заменить кислоту при пайке паяльником?

Для того чтобы начать пайку, необходимо подготовить рабочее место и необходимый инструмент. Независимо от вида предполагаемых работ, к рабочему месту предъявляются следующие требования:. Следующим этапом подготовки будет выбор инструмента, и перед новичком всегда встает вопрос, что нужно для пайки паяльником. Основой качественной пайки является прогревание металлических деталей до температуры спаивания, соответственно, для каждого вида работ рекомендуется использовать паяльники разных мощностей:. После выбора мощности паяльника следует подготовить его к работе, точнее, подготовить наконечник.

Как правильно паять паяльником с кислотой – Как правильно паять паяльником с кислотой

Любой домашний мастер, работающий с радиоэлектроникой, умеет пользоваться паяльником. Дело в том, что в отличие от сварки, соединение с помощью припоя требует более тщательной подготовки соединяемых поверхностей. Расплавленный припой ведет себя как обыкновенная жидкость. Почему так происходит? На поверхности любого металла образуются окислы.

из нержавейки рекомендуется применять активную паяльную кислоту, например.

Виды и применение кислоты для пайки

Чаще всего для пайки печатных плат в радиотехнических изделиях и бытовой технике предпочитают использовать обычную канифоль из сосновой смолы, но ее можно заменить другими компонентами. В расплавленном виде она способствует растеканию оловянного припоя по медным дорожкам платы. Это позволяет надежно припаять ножки радиодеталей и концы соединительных проводов.

Можно ли использовать паяльную кислоту при пайке радиоэлектроники?

ВИДЕО ПО ТЕМЕ: Канифоль, Флюс, Кислота! Что выбрать для пайки!

Доброго дня! Сейчас все работает, но как недавно выяснилось не все так просто Соединение проводов при помощи пайки не вызывает особых сомнений. Но что касается применения паяльной кислоты, тут есть вопросы.

Среди всех флюсов паяльная кислота выделяется в особую категорию, так как эта разновидность обладает рядом отличительных свойств, которые выделяют его среди остальных. В первую очередь, данная разновидность распространяется только в жидком состоянии.

Как паять паяльником с кислотой – Как пользоваться паяльной кислотой:как правильно паять и залудить

Сколько уже времени прошло Наткнулся на этот пост в чьей-то подборке сохраненного на Пикабу и теперь чувствую себя как путешественник во времени Но все-таки надеюсь что мне ответят на вопрос по теме: я иногда паяю с аллюминевым флюсом, что ты про него скажешь или посоветуешь. Немного информации, которая может быть полезна вам, как в быту, так и в иных сферах жизни. Небольшой урок по пайке. Дубликаты не найдены. Все комментарии Автора. Через какое то время их просто разъест!

Как правильно паять кислотой

Металлы — это вещества с большой химической активностью. При контакте с влажным воздухом они покрываются слоем оксидов. Убирать продукты порчи металлов можно разными составами.

Как использовать наконечник Tinner для пайки: что вам нужно знать

«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

Убедитесь, что вы знаете, какие инструменты и материалы существуют для использования при пайке. Одно неверное движение, и вы можете разрушить проект, над которым работаете. Tip Tinner — жизненно важный запас, который необходимо иметь в своем распоряжении, чтобы гарантировать, что вы работаете с чистыми инструментами.

Олово для жал используется для очистки жал для сбора припоя. Мягкая кислота помогает разрушить скопление грязи и копоти на жалом паяльника. Чтобы использовать его эффективно, вам нужно убедиться, что вы следуете определенной последовательности шагов.

При работе с проектами пайки крайне важно иметь чистые инструменты и знание необходимых расходных материалов. Читайте дальше, чтобы узнать больше о пайке и расходных материалах, которые могут уберечь ваши наконечники и проекты от разрушения.

Что такое Tinner?

Средство для лужения жала представляет собой чистящий клей, который предохраняет жало паяльника от окисления и выхода из строя. Некоторые наконечники будут предварительно покрыты лужением, но рекомендуется использовать лужение всякий раз, когда вы паяете.

На протяжении всего процесса пайки вам следует повторно наносить олово после нанесения припоя на изделие .

Частое повторное нанесение гарантирует, что никакие остатки не испортят ваш проект, а ваш наконечник всегда будет в идеальном рабочем состоянии.

Почему важно использовать лужение для жал

Когда вы используете жала на паяльнике, большинство из них были предварительно залужены производителем. Затем на наконечник наносится припой, после чего его можно использовать.

Но со временем в процессе окисления ваши паяльные жала изнашиваются, и вам нужно будет их повторно лужить.

Процесс окисления происходит, когда металл остается в атмосфере, богатой кислородом. Это вызывает две основные проблемы:

• Rust. Кислород разъедает наконечник и вызывает на нем ржавчину.
• Слабость. Структурная целостность также нарушена из-за накопления ржавчины.

Если за наконечником не ухаживать должным образом и не залуживать его повторно, соединения при пайке, по которым протекает электрический ток, обречены на отказ. Вы можете сохранить свои наконечники пригодными для использования и чистыми, используя олово для наконечников, потому что кислота в продукте снижает окисление.

Что происходит, когда вы не используете олово

Если наконечник окисляется и вы не используете олово, он может стать неровным и непригодным для использования. Олово используется, чтобы избавиться от окисления и убедиться, что оно не разрушено.

Остаток и тепло могут способствовать образованию мусора на конце наконечника. Без олова ваш источник тепла становится неэффективным, и вы не можете получить бетонную пайку.

Когда повторно лужить жало

Лучший способ поддерживать жало в рабочем состоянии — это знать, как поддерживать его в наилучшей форме. К ним относятся:

• Крышка . Держите наконечник покрытым припоем, когда он не используется. Без припоя железо может быстро окислиться и стать оловянным.
• Используйте правильную температуру . Убедитесь, что вы используете паяльник при температуре 800 градусов или меньше. Чем выше температура, тем быстрее наконечник окислится и придет в негодность.
• Используйте большую проволоку для припоя . Проволока меньшего размера может быстрее согнуться и убрать олово.
• Всегда используйте чистые флюсы .
• Припой должен иметь высокое содержание олова.
• Используйте целлюлозную губку , чтобы вытереть жало паяльника.

Эти наконечники гарантируют, что паяльное жало не окислится и не потребует повторного лужения. Но если в процессе пайки пренебрегают какой-либо из этих вещей, вам может потребоваться повторное лужение жала.

Повторное лужение жала припоя

Существует несколько способов сделать жало снова пригодным для использования. Каждый из них требует специальных инструментов.

• Используйте полировальный брусок для повторного лужения наконечника . Полировальная планка изготовлена ​​из пенополиуретана с потертостями. Используйте его, чтобы отполировать конец наконечника и избавиться от окисления. Затем повторно припаяйте наконечник припоем с высоким содержанием олова.

• Для повторного лужения наконечника можно использовать консервант и чистящую пасту. Очиститель может снять окисление и сделать его многоразовым. Обваляйте наконечник в пасте, пока паяльник горячий, и он зафиксирует жало.

Оба этих метода помогут вашему паяльнику работать наилучшим образом!

Очистка жала

Не очищайте паяльное жало ничем, кроме полиуретановой губки, латунной мочалки или щетки. Каждый из этих предметов мягкий и податливый, что позволяет кончику очищаться со всех сторон.

Целлюлоза и потертости губки мягко очищают кончик. Это поможет чистящему раствору, лужителю, аккуратно снять окисление, не разрушая при этом наконечник.

Эти инструменты можно найти в любом магазине товаров для дома или на Amazon!

После использования любого из инструментов обязательно очистите их. Если вы этого не сделаете, вы можете загрязнить наконечник и сделать его более неэффективным.

Пропустите жало через олово

Когда паяльник горячий, но ниже 650 градусов по Фаренгейту, пропустите жало через олово олова. Обратите особое внимание на температуру утюга. Если будет слишком жарко, наконечник придет в негодность.

При помещении наконечника в консервную банку он должен находиться там всего 10-15 секунд. Вы заметите, что наконечник начинает дымиться из-за высокой температуры. Убедитесь, что вы сделали один полный оборот, чтобы можно было использовать весь наконечник. Лудильщик должен превратить наконечник из черного в серебристый.

Существует множество различных марок консервных банок, но вам нужно убедиться, что вы часто используете свою консервную банку, а это значит, что вам, вероятно, понадобится ее много.

Пропустите наконечник через припой

Припой — это сплав, который связывает металл. Когда припой расплавится, его можно использовать на жалом паяльника.

После того, как вы нанесли олово на жало, пропустите жало через припой. Припой позаботится о том, чтобы ваш наконечник не окислился из-за защитного покрытия олова. Тогда припой обеспечит дополнительную защиту от воздуха, следя за тем, чтобы он не окислялся.

После того, как вы нанесете на жало припой, вы сможете использовать его для следующего проекта пайки!

Различные типы припоя

Припой так же важен для процесса лужения наконечника, как и само лужение. Так же, как наконечники и олово, существуют также различные типы припоя. Каждый припой состоит из других сплавов, таких как олово, флюс или свинец. Каждая из этих вещей помогает сплаву слипаться и заставляет работать электронику.

• Припой без содержания свинца : Свинец имеет низкую температуру плавления и может способствовать быстрому соединению материалов. Но поскольку проблемы со здоровьем являются серьезной проблемой при использовании припоя на основе свинца, многие люди переключаются на концентрацию олова и серебра.
• Флюс — это еще одна форма припоя, которая образуется в проволочной катушке. Проволока изготовлена ​​из сплава с более низкой температурой плавления. Это делает его легким и быстрым припоем для ваших проектов, чтобы обеспечить лучшее электрическое соединение.

В зависимости от вашего проекта и санитарных норм вы можете выбрать, какой припой использовать. Теперь убедитесь, что когда вы используете припой, дайте наконечнику быть свободным от него.

Вы хотите убедиться, что на наконечнике нет лишнего флюса, используя луженые наконечники.

Флюс

Флюс — это форма припоя, помогающая содержать соединения в чистоте и без мусора. Флюс может помочь уменьшить окисление на соединениях и гарантировать, что ваш продукт не заржавеет.

Использование флюса также может принести пользу жалу паяльника благодаря его антикоррозийным свойствам. Вы сможете продлить срок службы паяльного жала и сэкономить деньги.

Большинство флюсов изготавливаются из смолы. Смола имеет лучшую точку текучести и помогает создавать лучшие электрические соединения, чем у других припоев.

Хранение жал

Если вам необходимо ненадолго опустить жало вниз, храните его в паяльнике при температуре холостого хода. Убедитесь, что на наконечнике есть немного олова и припаяйте его, чтобы он не окислялся.

В промежутках между использованием убедитесь, что олово находится на кончиках и хранится в герметичном контейнере. Это ограничит его окисление и сохранит их в пригодном для использования состоянии.

Когда нужно приобретать новое жало для пайки

Вам понадобится новое жало для пайки, если другие будут повреждены. Это может быть так же просто, как падение и поломка или даже просто чрезмерное окисление.

• Питтинг. Если вы заметили на наконечнике точечную коррозию или отверстия в наконечнике, его необходимо заменить. Без замены наконечника он может нагреть ваш проект неправильно и испортить его.
• Неплавящийся припой . Вы также заметите, что наконечник необходимо заменить, когда припой не расплавится, а останется твердым. Тепло может быть даже более вредным для вашего проекта из-за неисправного паяльного жала, создающего слишком много тепла для проекта.

Паяльник

Паяльник — это ручной инструмент, который можно использовать для соединения двух электрических компонентов. Он имеет нагретый металлический наконечник и изолированный стержень. Есть некоторые марки паяльников, которые позволяют определять температуру в точке.

Благодаря возможности регулировать температуру до более низкой степени, ваш наконечник можно будет лужить в течение более длительного периода времени, потому что он не будет таким большим сборщиком мусора. Обе эти вещи гарантируют, что вы не обожжетесь, а также направите тепло на припой.

За простой паяльник вы можете заплатить от 25 до 60 долларов. Если вам нужен более надежный источник тепла, вы можете заплатить больше, но более простые работают так же хорошо, если вы следите за температурой.

Пистолет для пайки

Другим инструментом, который может помочь с большими проектами, является пистолет для пайки. Паяльник можно использовать для прерывистых проектов, потому что он быстрее остывает и требует не жала, а куска медной проволоки.

Единственным недостатком паяльного пистолета является то, что в нем используется медная петля для отвода тепла, которая может легко сломаться и выйти из строя. Вот почему паяльник полезен, потому что олово держит ваше жало в идеальном порядке.

Принадлежности, необходимые для пайки

Помимо паяльника, есть еще несколько принадлежностей, которые вам понадобятся для выполнения ваших проектов и сохранения луженых наконечников. Это:

• Пара кусачек . С их помощью можно разрезать провод или даже разрезать полоски компонентов.
• Присоска для припоя. Если вы допустили ошибку или использовали слишком много припоя, вы можете воспользоваться этим вакуумным насосом и отсосать припой.
• Фитиль для припоя . Этот небольшой инструмент можно использовать для мелких ошибок. Его медные щетинки мягко и эффективно удаляют припой.
• Пара пинцетов . Пинцет может удерживать мелкие детали на месте, а также защищать ваши пальцы!
• USB-микроскоп. USB-микроскоп позволит вам увидеть небольшие соединения между компонентами и увидеть вблизи то, что вы делаете.
• Губка. Губка — тонкий и полезный инструмент для пайки. Вам нужно очистить жало паяльника, и губка может сделать это дешево!
• Подставка для пайки. Подставка для пайки защитит горячий инструмент от огня. Это специально разработанная подставка, чтобы убедиться, что ваш утюг не испортит поверхности.
• Пара защитных очков . Защитные очки необходимы при работе с любым инструментом, но они могут помочь защитить ваши глаза от припоя или тепла при пайке.
• Рулон припоя . Рулон припоя для плавления при соединении компонентов.
• Контейнер A Tinner Tinner . Сохраняет ваш наконечник консервированным и готовым к использованию. Кроме того, удаляет мусор!

Все эти расходные материалы обеспечат безопасность и качество ваших паяльных работ. Поскольку пайка в основном используется для электроники, эти инструменты могут помочь обеспечить прохождение электрического тока через компоненты.

Типы паяльных жал

Существуют различные типы паяльных жал. Каждый из них немного отличается и зависит от того, какую задачу вы пытаетесь выполнить.

Если вы не используете правильный наконечник, нагрев будет недостаточно интенсивным или слишком сильным для данного проекта. Это может разрушить ваши проекты и создать проблемы с электрическим программированием.

Существует множество различных типов паяльных жал, но основных из них пять; для каждого из них потребуется разное количество олова:

Тип наконечника	Использование
Долото наконечник	Это самый универсальный тип наконечника.
Конический наконечник	Используются для точных работ и небольших проектов.
Кончик копыта	Вмещает больше припоя и может использоваться для более крупных проектов.
Наконечники ножей	Его можно использовать для небольших щелей между небольшими проектами.
Наконечник лезвия	Наконечник лезвия используется для доработки участка пайки или для очистки площадки припоя.

Каждая из этих насадок может поставляться предварительно залуженной и может помочь вам выполнить все ваши проекты по пайке. Их нужно будет довольно часто повторно лужить, если вы их часто используете, особенно кончик долота.

Наконечник долота

Наконечник долота имеет широкий край, что позволяет использовать одинаковое количество припоя и температуры в проекте. Из-за этого края вы можете использовать его на многих различных частях проекта пайки, таких как компоненты, контактные площадки компонентов или даже щели. Они бывают с углами 30 и 60 градусов, что идеально подходит для повседневной пайки.

Поскольку этот наконечник будет использоваться для нескольких проектов, убедитесь, что вы протираете его и используете консервную банку каждый раз, когда используете его.

Конический наконечник

Конический наконечник используется для точной работы. Небольшой наконечник обеспечивает краткий нагрев удаленных областей, необходимых для компонентов.

Труднодоступные места удобно использовать с коническим наконечником, но он может легко сломаться из-за острого острия. При пайке этим наконечником необходимо применять осторожное давление; вам нужно убедиться, что вы обращаете внимание и проявляете особую заботу о нем.

Олово особенно важно для этого наконечника, потому что окисление наконечника может его разрушить. При небольшой поверхности наконечник может легко сломаться при окислении.

Наконечник копыта

Широкий край кончика копыта позволяет одновременно использовать большое количество припоя. Небольшое углубление в наконечнике позволяет использовать дополнительный припой в калибровочных проводах. Это экономит время и гарантирует, что вы можете потратить больше времени на другие важные части вашего проекта. Олово может еще больше ускорить процесс на этом наконечнике, ускоряя прилипание припоя.

Наконечник ножа

Наконечник ножа также очень тонкий, как и у конического наконечника. Когда вы работаете над небольшим проектом, кончик ножа идеально подходит для крошечных пространств. Олово снова имеет решающее значение для этого наконечника из-за его небольшого размера и способности легко повредить.

Наклонный край может восстанавливать перемычки между компонентами и удерживать тепло на определенном участке, позволяя припою сосредоточиться только на нужных местах.

Наконечник лезвия

Наконечник лезвия — это самое большое жало для пайки, и его можно использовать исключительно для доработки проекта. Если вы используете правильный флюс и припой, лужение поможет сделать припой липким, и он сделает продукт более быстрым и лаконичным.

Заключение:

Погрузиться в мир пайки может быть непросто. Но самый влиятельный запас, который вы можете иметь в своем арсенале, — это жестяная банка. Контейнер с оловянным жалом может увеличить срок службы вашего паяльника и сделать ваши проекты более эффективными.

Источники:

https://resources.pcb.cadence.com/blog/what-are-the-different-types-of-solder-2

Как паять: Руководство для начинающих

http:// blog.okinternational.com/metcal/5-tips-for-solder-tip-selection

https://www.circuitspecialists.com/soldering-gun-vs-soldering-iron

Пожалуйста, включите JavaScript в вашем браузере, чтобы завершить это форма.

Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *

• 1 – Есть решение!
• 2 – Узнал что-то новое
• 3 – Не совсем
• 4 – Совсем нет

Мы очень ценим ваш отзыв!

Отметьте свой рейтинг! (необязательно)

Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!

флюс – Использование и техническое обслуживание нижних жал без их разрушения

Задать вопрос

спросил 1 год, 9 месяцев назад

Изменено 1 год, 9 месяцев назад

Просмотрено 665 раз

\$\начало группы\$

Я купил недорогой паяльник на eBay — он рекламировался как «Набор паяльника 15 в 1» и рекламировался как регулируемый по температуре. Он имеет циферблат для регулировки температуры с цифрами в градусах Цельсия.

Поставил в него новый наконечник стамески из комплекта, разогрел до 350 градусов Цельсия, залудил железо и успешно пропаял пару стыков бессвинцовым флюсовым припоем электроники. Затем я протер его влажной губкой, которая шла в комплекте, и подождал, пока она нагреется до температуры, при которой она снова расплавит припой. Но к тому времени, когда он достиг этой температуры, он уже почернел, а припой просто слипся и скатился с наконечника. Протирание губкой снова охладило его, и та же проблема была, когда он снова нагрелся.

Я попытался добавить неочищенный флюс для электроники из ручки для флюса в несколько шариков припоя, расплавил их в каплю, и она прилипла к крошечной части наконечника. Я попытался оставить наконечник на некоторое время в шарике, и он все еще продолжал скатываться, а не лужиться. Я снова протер его о влажную губку и пару раз повторил обработку флюсом, но на кончике образовалось какое-то желтое минеральное корковое покрытие, которое не снимается ни губкой, ни флюсом (и я интересно, возможно, это даже от губки) – и теперь я также вижу красноватый цвет, который, я думаю, может быть медным сердечником.

Это увеличенное изображение того, как наконечник выглядит сейчас (это круто – красный цвет не светящийся металл):

Я предполагаю, что этот однодневный наконечник теперь полностью разрушен? Это был дешевый утюг / жало, но скоро я получу более дорогую паяльную станцию, и я хочу убедиться, что не испорчу наконечники таким же образом. Я никогда не использовал паяльник при температуре выше 350 градусов по Цельсию, у меня было жало на паяльнике, пока он был включен, в общей сложности менее часа, я никогда не царапал его ни о чем и не нажимал сильно, и я не думаю, что он подвергался воздействию любые загрязнения (если только это не был флюс), и я старался сохранять его консервированным, как только он достигал температуры, при которой это было возможно – что еще я мог делать неправильно? Или это просто дешевое железо достигает температур, которые выше, чем я выбрал (у него есть только два провода от печатной платы внутри него к элементу, несмотря на то, что он продается как регулируемый по температуре – так что я предполагаю, что у него нет истинного термостат и регулирует мощность/ток/напряжение только по циферблату)? Или это наконечник низкого качества, который всегда выходил из строя после одного-двух применений?

• пайка
• флюс

\$\конечная группа\$

10

\$\начало группы\$

В вашем утюге используются насадки очень низкого качества – примерно такие же, как на дешевых утюгах, которые были у меня в детстве.

Черная штука сожжена флюсом. Твой утюг слишком горячий. 350 C — это больше, чем вам нужно для обычного оловянно-свинцового припоя 60/40. 270 С должно быть более чем достаточно.

Я думаю, что у вас есть комбинация “установить шкалу слишком высоко” и “циферблат ужасно неточен”. Вы устанавливаете его слишком высоко, затем регулятор позволяет ему нагреваться еще больше, чем то, на что вы его установили.

• Используйте оловянно-свинцовый припой 60/40 со смоляным сердечником. Вам не нужен дополнительный флюс для всего, что вы можете разумно сделать с этим железом.
• Понизить температуру. Обычно я сторонник принципа «пайка горячая, работайте быстро», но есть «верхняя граница рекомендуемого температурного диапазона», а есть «чрезмерно, слишком жарко, просто горит». Вы находитесь в этом втором диапазоне.
• “Влажная губка” означает “влажная”, а не “мокрая”. При этом температура утюга не должна сильно падать. Смочите губку, чтобы она была влажной насквозь. Выжмите его, отожмите, пока не подумаете, что он сухой. Это достаточно влажно для использования.

Наконечник, который вы показываете, будет трудно использовать. Придется его почистить и заново залудить.

Первоначально на нем был тонкий слой железа. Этого нет, и вы не можете его заменить.

Никогда не замечал, чтобы железное покрытие помогало дешевым наконечникам. Сейчас он поврежден и частично разрушен — красное вещество, которое вы видите, — это медная сердцевина наконечника.

• Напильник сгладить. Удалите черную грязь и серебристое железное покрытие. Очистите наконечник примерно до 8 мм от острия — вам нужно от 8 до 10 мм оголенной меди от наконечника.
• Установите температуру примерно на 250 C (вы хотите 270, но начните с низкой температуры, потому что ваш утюг, вероятно, горячее, чем показывает циферблат).
• Когда он нагреется, возьмите оловянно-свинцовый припой 60/40 с сердечником из канифоли и протрите им вверх и вниз оголенную медь. Заставьте его таять и течь на кончике. Поверните утюг так, чтобы припой попал вокруг наконечника.
• Залужите всю очищенную область – покройте припоем всю оголенную медь.

Как только вы это сделаете, вы можете снова использовать утюг для пайки.

Вероятно, вам придется повторять этот процесс каждые несколько часов. Наконечник медный, и он растворяется в припое. На кончике появятся ямки и дырочки. Очистите его, отполируйте до гладкости, залудите при необходимости.

• Используйте только оловянно-свинцовый припой 60/40 с канифольным сердечником.
• Не используйте на нем «нечистый флюс».

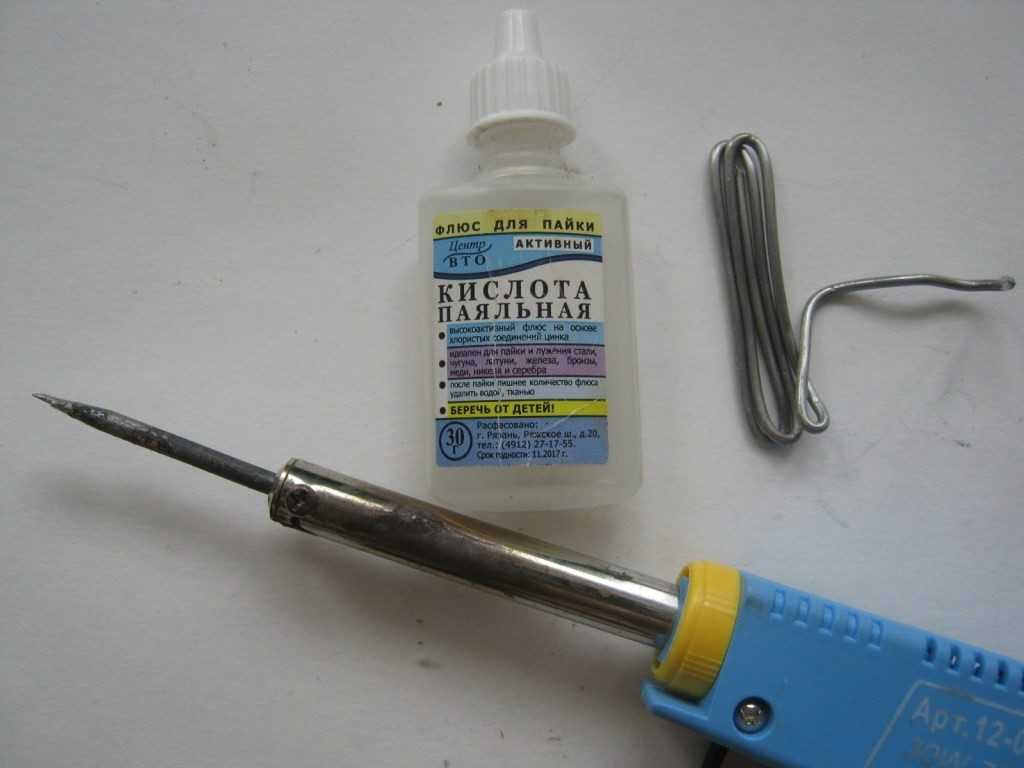

• Не используйте сантехнический флюс или кислотный припой.
• Не используйте для него бессвинцовый припой. Для бессвинцовых обычно требуется более высокая температура, а также они быстрее «съедают» медь.

---

Уловка, которой я научился давно, заключалась в том, чтобы напилить кончики начисто и гладко, а затем придать им форму молотком.

Кованая медь затвердевает и дольше сохраняется в паяльнике. Не «дни дольше», а часы — что все же лучше, чем простой медный наконечник.

В качестве альтернативы подумайте о покупке лучшего утюга с приличными наконечниками. Все, что требует стандартного наконечника Hakko или Weller, будет лучше, чем утюг, который у вас есть, и наконечники будут более высокого качества.

В моем блоге есть несколько советов о том, как пользоваться паяльником. Я сфотографировал большинство примеров, используя утюг не намного лучше, чем тот, который у вас есть.

Буквально годы я работал с хорошим паяльником. Сообщения в блоге были написаны дома с использованием вшивого утюга, потому что это то, что было у меня дома.

Для этого не нужен супер-пупер-дорогой утюг, хотя вам, возможно, придется смириться с такими вещами, как изготовление или переделка наконечников для дешевого утюга.

\$\конечная группа\$

5

\$\начало группы\$

Это исключительно плохо. Разрушение наконечника после однократного использования при температуре 350°C не является нормальным явлением. Даже однократное использование при температуре ~420°C и, возможно, даже немного выше не должно привести к немедленному повреждению наконечника.

Я предполагаю, что индикатор температуры врет – ваш наконечник намного горячее, чем указано.

\$\конечная группа\$

\$\начало группы\$

Очень хорошее фото!

у него есть только два провода от печатной платы внутри него к элементу, несмотря на то, что он продается как регулируемый по температуре, поэтому я предполагаю, что у него нет настоящего термостата, и он регулирует только мощность / ток / напряжение на основе циферблата

Нагреватель представляет собой резистор, сопротивление которого увеличивается с повышением температуры, так что он действительно, по крайней мере, приблизительно контролируется температурой. Наконечник+нагреватель это термостат!

Это не будет фантастически точным, но на самом деле это обычный метод управления.

Я предполагаю, что этот наконечник однодневной давности полностью разрушен

Видя, что там много меди (красный металл), нет, это не разбито. Это может потребовать некоторой… работы.

Однако я не понимаю, откуда берется черный шлак с белым налетом – если бы это был на самом деле припой для электроники, то он не делал бы этого с медной поверхностью. Может, это сгоревший флюс, но ты вытер кончик.

Вы сказали, что вам нужно подождать после вытирания наконечника – я имею в виду, конечно, что наконечник охлаждается, но протирание, которое я делаю, обычно длится около полсекунды контакта наконечника с губкой с каждой стороны (я честно вообще редко протираю). Так может быть, вы действительно стерли его за секунды, и это привело к накоплению накипи?

Я готов винить здесь губку, может быть, черная штука – сожженная губка?

Несмотря ни на что: Если раньше черный шлак был заводским лужением, то его точно нет. В любом случае, вам придется удалить его, тщательно вычистить, пока наконечник не засияет медным серебристо-красным цветом (а не тусклым красным цветом окисленной меди), непосредственно нанести флюс, нагреть наконечник до гораздо более низкой температуры (скажем, 230 °С). C, флюс не должен начать дымиться) и аккуратно начать повторное лужение наконечника.

Попробуйте использовать другой свежий припой вместо шариков припоя + флюс. Убедитесь, что ваш флюс действительно является флюсом для электроники с низким или нулевым содержанием кислоты.

\$\конечная группа\$

\$\начало группы\$

В дополнение к другим комментариям и ответам:

IME, очистка его чем-то абразивным сотрёт покрытие, в результате чего хороший наконечник быстрее выйдет из строя. Тем не менее, после покрытие уже исчезло, тогда абразивы фактически вернут загрязненный наконечник в относительно полезное состояние, но это продлится недолго.
