Как правильно работать паяльником: Как пользоваться паяльником: ликбез по правильной пайке

alexxlab | 20.12.2022 | 0 | Разное

Как пользоваться паяльником: ликбез по правильной пайке

Чтобы начать, нужно определиться, какой паяльник у вас. Наиболее распространены стержневые и импульсные паяльники (пистолеты), поэтому в этой статье больше внимания будет уделено им.

Содержание

• 1 Чем отличается стержневой паяльник от импульсного: принцип работы
• 2 Подготавливаем всё необходимое
• 3 Как правильно паять
• 4 Меры предосторожности
• 5 Заключение

Чем отличается стержневой паяльник от импульсного: принцип работы

Стержневой паяльник называется так потому, что он выглядит как стержень или ручка для письма. Держится он так же, как и ручка, но не у основания стержня, за рукоятку. Чаще всего рукоятка деревянная, пластиковая или резиновая. Реже встречаются паяльники с керамической рукояткой.

Ни в коем случае нельзя держаться за металлические части, потому что во время работы они нагреваются. Многие допускают ошибку, хватая паяльник возле жала (рабочая часть на конце стержня). Заканчивается это ожогами. Поэтому второй раз такую ошибку не совершают, хотя случаи были.

С паяльником-пистолетом проще разобраться. Его нужно держать за пистолетную рукоятку.

Отличаются два этих паяльника типом нагрева. Стержневой греется всё время после включения в розетку. А импульсный греется только тогда, когда зажат курок. У большинства моделей импульсных паяльников под жалом есть лампочка, которая подсвечивает детали схем.

Подготавливаем всё необходимое

Всё начинается с подготовки рабочего места и инструментов. Уберите со стола всё лишнее и включите свет. Понадобятся: паяльник, припой (олово или свинец), флюс (канифоль), пинцет или плоскогубцы и губка.

Олово и его сплавы считаются легкоплавким припоем, а свинец – тугоплавким. Хотя тут всё зависит от сплава. Если вы купили паяльник мощностью от 5 до 40 Вт, используйте легкоплавкий припой.

Припой нужен для того, чтобы соединять между собой элементы цепи. Но нужно не просто накапать его на место пайки, а убедиться, что припой попал в зазоры между контактами. Тогда получается более высокая проводимость и прочность.

Канифоль нужна для того, чтобы предотвратить окисление металлов, изолировав их от кислорода. Новички, кстати, могут использовать припой уже с добавлением канифоли.

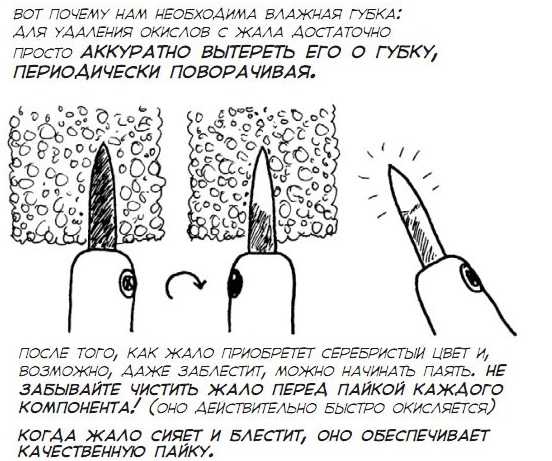

Включите паяльник и подождите пару минут, пока жало не разогреется. Затем нанесите на него немного припоя и флюса. Губку смочите водой и протрите жало. Так паяльник очищается от старого, окислившегося припоя.

Во время пайки придётся периодически повторять эту процедуру. Только не держите мокрую губку на жале слишком долго – паяльник остынет, и придётся начинать сначала.

Как правильно паять

Теперь, когда всё готово, можно приступать. Будет лучше, если вы сначала потренируетесь на чём-нибудь, перед тем, как начать паять то, что вы хотите.

Новичкам советуют начать с такого упражнения:

Берём кусок провода и делим его на 12 одинаковых кусков. Затем спаиваем концы между собой, чтобы получился куб. Куски провода должны быть голыми (можете взять уже голый провод или просто снять изоляцию). Брать их можно исключительно плоскогубцами или пинцетом.

Это поможет вам привыкнуть никогда не брать детали голыми руками и сохранять их в неподвижном состоянии, пока контакт не остынет.

После того, как ваш куб будет готов, возьмите его в ладонь и сожмите. Ни один контакт не должен разойтись. Если он всё-таки разошёлся, повторите упражнение ещё раз.

Когда вы наловчитесь соединять элементы, можете попробовать заняться лужением. Для этого возьмите кусок текстолита, и попробуйте провести на нём дорожки. Не обязательно перед этим как-то обрабатывать текстолит. Без обработки даже лучше – это научит вас контролировать процесс.

Современные платы очень маленькие, поэтому лужением нужно заниматься под микроскопом. Иначе вы просто выйдите за края дорожки. После пары попыток лужения обычная пайка покажется вам детским садом.

Также нужно немного потренироваться с изолированными проводами. Например, вы решили починить наушники. Там используются многожильные провода. Каждая жилка отдельно изолирована, не считая общей изоляции. И чтобы был хоть какой-то контакт, нужно снять изоляцию.

Делать это вручную долго и неудобно, но можно использовать паяльник. Возьмите немного припоя, а потом нанесите его на конец провода. Изоляция должна сгореть. Делайте это так, чтобы концы получились не слишком длинными. При этом припой должен полностью их обволакивать, чтобы контакт был везде.

Старайтесь аккуратно наносить припой, чтобы не задеть другие элементы цепи. Особенно, если паяете что-нибудь на печатной плате. В идеале припоя и канифоли должно быть минимальное количество. Как говорил Антуан де Сент-Экзюпери: «совершенство достигается не тогда, когда уже нечего прибавить, но когда уже ничего нельзя отнять».

Меры предосторожности

Это самая важная часть, с которой следовало бы начать. Некоторые пункты действительно упоминались на протяжении статьи – здесь они будут расписаны более подробно. Плюс другие правила.

• Паяльник держать строго за рукоятку.
• Детали брать исключительно плоскогубцами либо пинцетом. Так вы спасёте не только себя, но и детали, потому что на ваших пальцах могут быть кожные выделения (жир или пот) или статическое электричество.
• Не смотрите на плату под прямым углом. Тут дело не только в зрении, но и в парах припоя и флюса. Пары поднимаются вверх, и если вы будете их вдыхать, можете заработать заболевание дыхательных путей. Можете купить или сделать самодельную вытяжку – достаточно взять кулер от компьютера на 12 вольт и источник питания.
• Проветривайте помещение, в котором паяете. Пары могут въедаться в мебель или одежду. Поэтому лучше не паять в спальне, детской или кухне. Если места в квартире нет, выделите себе уголок у окна.

Это были несколько элементарных правил, которые нужно соблюдать всегда.

Заключение

Знаний, которые вы получили в этой статье, хватит, чтобы научиться паять. Для мелкого бытового ремонта этого хватит. Дальше вы сможете самостоятельно самообучаться путём проб и ошибок.

Как правильно работать паяльником

Есть мнение, что скоро весь мир перейдет исключительно на товары китайского производства: они не отличаются долговечностью, зато в случае поломки выбрасывать их не жалко, так как стоимость может быть на порядок ниже европейского аналога. Для настоящего мужчины даже такие доводы не могут быть аргументом: любую неисправность нужно попробовать устранить. О неисправностях в электрических схемах есть смысл поговорить отдельно.

Электрический паяльник поможет прочно соединить детали с учетом всех тонкостей технологии.

Дело в том, что в 60% случаев неисправности электроприборов виноваты контакты в схемах. Обычное умение читать электрические схемы и наличие навыков работы с паяльником позволят вернуть в рабочее состояние огромное количество электроприборов.

В настоящее время привычный ранее паяльник немного подзабыт и в быту используется все реже. Рассмотрим правила пользования паяльником и основные приемы работы с ним.

Из чего состоит конструкция

Устройство электрического паяльника.

Паяльник относится к категории нагревательных приборов. Он состоит из нагревательного элемента (нихромовая спираль), помещенного в металлический корпус, жала, ручки и электрического шнура со штепсельной вилкой.

Жало паяльника изготавливается из меди, так как этот металл обладает отличной теплопроводностью и очень высокой температурой плавления. Для разных видов пайки используются сменные жала различной формы и диаметра.

Вернуться к оглавлению

Как подготовить инструмент к работе и зачем нужен флюс

Подготовка паяльника к работе является едва ли не главной частью всего процесса. Дело в том, что на металле под воздействием воздуха и молекул воды, растворенных в воздухе, образуется слой оксидов, которые мешают успешной пайке. Перед началом работы жало паяльника тщательным образом зачищается с помощью напильника или наждачной бумаги.

Приспособление к паяльнику для пайки мелких деталей.

Паяльник включается в сеть и ему некоторое время дают прогреться. При достижении температуры около 70° (на наконечнике) жало необходимо залудить. Его просто погружают в любой имеющийся флюс. В качестве флюса (присадки для пайки) чаще всего используется канифоль. В настоящее время многие радиолюбители используют и иные флюсы, предназначенные для определенных типов припоя. Не секрет, что часто приходится паять не только медные детали.

Обычный припой и обычные флюсы здесь точно не подойдут. Поэтому используют иные расходные материалы. Особая роль здесь отводится именно флюсам с различными добавками. Но такие присадки для начинающего мастера скорее вредны, так как их использование предполагает наличие серьезного опыта в вопросах пайки. Флюс растекается по наконечнику паяльника и создает на нем защитный слой.

Перегревать паяльник тоже не рекомендуется. Если канифоль начала сильно дымить и на наконечнике жала появился синеватый оттенок, то паяльник отключаем, даем ему остыть и повторяем все действия, начиная с зачистки.

Вернуться к оглавлению

Что такое припой и как подготовить место для пайки

Залуживание жала паяльника.

В качестве припоя используется сплав из свинца и олова. Это оптимальное сочетание металлов: невысокая температура плавления и высокий уровень теплоотдачи. Это значит, что и плавится припой легко, и застывает в месте пайки очень быстро. Отсюда и исходит первое правило пайщика: все делается быстро и точно.

Пайка никогда не производится спонтанно. Места пайки тоже нужно зачистить от оксидов и нанести на них тонкий слой канифоли. Причины необходимости этой процедуры такие же, как и для самого паяльника.

Дальше подносим небольшой кусочек припоя к месту пайки и прижимаем его горячим паяльником. Припой должен образовать шарик расплавленного металла. Паяльник убираем, через несколько секунд шарик застынет. Контакт получится прочным и надежным. Чтобы не обжечь руку при подаче припоя, используют для этого действия любой держатель с жаростойкими ручками. Можно воспользоваться и обычным медицинским пинцетом с длинным держателем. Но лучше использовать припой, который изготовлен в виде проволоки.

Край такого провода подносится к месту пайки, туда же направляем и паяльник. При этом необходимо следить за углом наклона жала к припою: важно, чтобы при пайке не образовывалось избыточного количества расплавленного металла. Во-первых, это выглядит очень неаккуратно, а во-вторых, есть вероятность, что вы заденете дорожку в электрической схеме, что станет причиной короткого замыкания.

Вернуться к оглавлению

Как научиться хорошо паять

Учиться производить пайку следует на соединении многожильных проводов. Причин тому несколько:

Подставка для паяльника служит для того, чтобы нагретый паяльник не касался стола или других предметов.

• это не несет особых затрат на расходные материалы;
• не совсем простая задача;
• места некачественного соединения становятся частой причиной короткого замыкания.

Насчет последнего: ток движется по поверхности металла (провода). При небольшой нагрузке достаточно даже тонкого провода (одной жилы), чтобы поступающего тока хватило для работы определенного электроприбора. Проще говоря, даже одна тонкая жила в проводе может работать исправно долгое время и не создавать для пользователя проблем.

При увеличении нагрузки количество переносимых зарядов резко увеличится и ток будет искать пути перемещения, соответственно, заряды будут проскакивать в местах некачественного контакта. Такие минимальные короткие замыкания очень сильно нагревают проводку и ее изоляцию – так и до пожара недалеко. Поэтому стоит тренироваться производить пайку на местах соединения проводов.

Вернуться к оглавлению

Как спаять провод и более сложные элементы

Виды соединения проводов под пайку.

Для этого концы проводов зачищаются, на них незамедлительно наносится тонкий слой канифоли. Теперь паяльником захватываем небольшое количество припоя и наносим его на место соединения проводов. Возвратно-поступательные движения паяльника вдоль соединения создадут в отмеченном месте тонкий слой из припоя. Дальше все будет проще: добавляем в место пайки припой до необходимого количества.

Потренировавшись на проводах, можно начинать паять и более сложные части электрических схем. Обычно для этого требуется паяльник с тонким жалом. К месту пайки кусочек припоя тоже будет подносить очень проблематично. Небольшой шарик расплавленного припоя легко переносится непосредственно на жале паяльника. Способствуют тому силы поверхностного натяжения, которые усиливаются за счет канифоли.

Вернуться к оглавлению

Техника безопасности

Как и любой другой инструмент, паяльник предъявляет к пользователю ряд требований. Первое касается температурного режима использования (отмечалось ранее). Дальше все касается исключительно техники безопасности:

Пайка с помощью фольги.

1. Следите за тем, чтобы нагретая часть паяльника не прикасалась в ходе пайки к электрическому проводу. Жало обладает очень высокой температурой, поэтому изоляция будет повреждена в считанные мгновения. Дальше последует короткое замыкание.
2. Перед началом работы проверьте целостность проводки и штепсельной вилки. Повреждения могут привести к тому, что ток замкнет непосредственно на вас.
3. При работе с горячим паяльником необходимо использовать подставку. Ее обычно изготавливают из деревянного бруска и металлических держателей. Так вы сможете безопасно расположить инструмент и не бояться, что он упадет на горючие материалы.
4. Как канифоль, так и сам припой при плавлении выделяют большое количество вредных веществ. Работать в респираторе вас никто не принуждает, но проветривать помещение после каждой пайки просто жизненно необходимо. Через каждые 30 минут делайте небольшие перерывы со сквозным проветриванием помещения и не забудьте при этом отключать паяльник.
5. Держите паяльник только за ручку.

Вернуться к оглавлению

Как подобрать паяльник и обустроить рабочее место

В продаже можно найти паяльники, которые подключаются в сеть через трансформатор. Принципиально они ничем не отличаются от обычных паяльников, за исключением того, что работать с ними значительно удобнее. Регулируя подачу тока на нагревательный элемент, вы сможете добиться поддержания температуры жала в оптимальном рабочем режиме. Перегреть его не получится. Об этом будут свидетельствовать кипящие капельки канифоли на наконечнике. Это явный признак того, что температура идеальна для пайки. За обычным же паяльником приходится постоянно следить, чтобы уберечь его от перегрева.

Чтобы работать паяльником было максимально удобно, рекомендуется правильно организовать рабочее место. На месте пайки не должно находиться посторонних предметов. Рабочее место должно быть ярко освещено. Рекомендуется для этого использовать регулируемую по высоте настольную лампу. Хорошо для флюса и припоя иметь специальные емкости.

Возможно, что в ходе пайки вам потребуется кислота. Обычно ее используют для подготовки стальных поверхностей, подлежащих пайке. За обычную сталь припой не берется. Поверхность нужно зачистить и обработать ее концентрированной кислотой. В ходе реакции кислоты с металлом на поверхности образуется слой с менее жесткой структурой, что позволяет припою получить более надежный контакт с материалом.

Кислота не всегда должна быть под рукой, но место для такой емкости должно быть предусмотрено. Все должно находиться на своих местах. Так и работать будет удобнее, и расходные материалы у вас будут более экономично расходоваться.

Место хранения паяльника и расходных материалов должно быть изолировано от детей.

Их любознательность не знает границ, поэтому паяльник не должен быть в зоне доступа. Лучше этот прибор спрятать вместе со всеми расходными материалами. Для таких целей рекомендуется использовать специальный кейс, где будет храниться все необходимое для пайки. Доукомплектуем кейс ножиком, пассатижами, кусками проводки разного сечения, и набор для настоящего мастера практически готов.

Как пользоваться паяльником

Ниже приведено пошаговое описание того, как использовать паяльник для пайки электронных компонентов. Подробности читайте ниже.

1. Для начала убедитесь, что ваш паяльник полностью нагрет.
2. Важно поддерживать чистоту жала паяльника во время его использования, используйте влажную губку, чтобы поддерживать чистоту жала.
3. Очистите наконечник перед началом пайки и продолжайте чистить наконечник по мере продолжения процесса пайки.
4. Прикоснитесь жалом паяльника к компоненту, который хотите спаять.
5. Через одну-две секунды введите припой в область соединения. Тепло будет передаваться припою и заставит его течь. Старайтесь не расплавлять припой непосредственно жалом паяльника. Это приведет к образованию холодного соединения, которое является хрупким и может не проводить электричество.
6. Прежде чем что-либо перемещать, дайте суставу остыть.

Пайка — это процесс расплавления металла на другие металлические компоненты для соединения двух компонентов вместе. Чаще всего для этого используется паяльник.

Пайка — это не то же самое, что сварка. Когда вы что-то свариваете, компоненты сплавляются напрямую без использования припоя. Припой — более мягкий металл с более низкой температурой плавления. Это позволяет соединять компоненты без использования высоких температур, связанных со сваркой, и сохраняет целостность компонентов. Поскольку припой является проводящим, он широко используется в электронике.





Использование припоя для соединения предметов

Припой — это фактический материал, используемый для соединения предметов с помощью паяльника. Припой традиционно содержал свинец, но постепенно от него отказываются из-за проблем со здоровьем. Большинство бессвинцовых припоев немного сложнее в использовании, чем припои со свинцом; при плавлении неэтилированного припоя паяльнику требуется дополнительное время для восстановления после потери тепла.



Производители паяльников используют различные технологии, чтобы их паяльники лучше работали с бессвинцовым припоем. Одна из стратегий состоит в том, чтобы сделать нагревательный элемент паяльника более мощным, что помогает поддерживать постоянную температуру жала паяльника. Другие методы включают сборку нагревательного элемента и жала паяльника в виде единого непрерывного элемента для более быстрой передачи тепла и, следовательно, для поддержания температуры жала.



Использование паяльника для нагрева и расплавления припоя

Жало большинства недорогих паяльников обычно нагревается до температуры от 800 до 900 градусов по Фаренгейту, поэтому будьте очень осторожны при использовании паяльника. Более продвинутые паяльники включают в себя контроль температуры, поэтому пользователь может выбирать определенную температуру для различных проектов и типов припоя. Важно, чтобы жало паяльника было чистым во время его использования. Обычной практикой является использование влажной губки для очистки наконечника. Очистите наконечник перед началом пайки и продолжайте очищать наконечник по мере продолжения процесса пайки.



Нагрейте компонент, дайте припою

Прикоснитесь жалом паяльника к компоненту, который хотите спаять. Через секунду-две введите припой в область стыка. Тепло будет передаваться припою и заставит его течь. Весь этот процесс должен занимать всего 3-4 секунды, но важно, чтобы припой растекался, чтобы обеспечить хороший электрический контакт. Если припой выглядит как шарик или комковатый, это, скорее всего, «холодная пайка» и не проводит электричество. Если это произойдет, повторно введите паяльник, чтобы припой растекся, чтобы создать хороший электрический контакт.



Как пользоваться паяльником

02.12.20 – Zoro Staff

Независимо от того, занимаетесь ли вы ремонтом электроники, металлообработкой, сантехникой или Во многих других областях паяльник является важным инструментом, который вы захотите иметь под рукой. Здесь мы более подробно рассмотрим, как работают паяльники, как их безопасно использовать и многое другое.



Что такое паяльник (или паяльник) и как он работает?

Обычный паяльник — довольно простой инструмент. Он использует электричество для нагрева металлического наконечника до очень высоких температур, чтобы передать тепло проводам или другим компонентам. Затем припой, тип металла, расплавляется и наносится для образования соединения или соединения между двумя компонентами. Когда припой остывает, соединение становится более или менее прочным.

Сам припой обычно представляет собой катушку из металлической трубки, часто изготовленной из сплава олова и свинца и специально предназначенной для этой цели. Наиболее распространенным типом паяльного инструмента является прямая «ручка» или утюг, но доступны и другие варианты, в том числе «пистолеты» для пайки, которые имеют триггерный переключатель для удобства работы.



Насколько сильно нагревается паяльник?

Вообще говоря, температуры, используемые для пайки, находятся в диапазоне от 400°F до 800°F — другими словами, очень жарко! Припой, металлический сплав, который расплавляется паяльником или пистолетом, должен достичь температуры не менее 360 ° F, чтобы расплавиться, хотя некоторые более мягкие припои имеют более низкую температуру плавления, а некоторые более твердые сплавы могут иметь более высокую температуру плавления. температура плавления. Некоторые утюги регулируются, а другие просто включаются и выключаются — кончик утюга постепенно нагревается, как только он включается.

Как вы, наверное, понимаете, хотя ручка паяльника или пистолета обычно изолирована для защиты, металлический наконечник может представлять угрозу безопасности из-за экстремальных температур. Безопасность и осведомленность чрезвычайно важны при использовании любого паяльного оборудования. Использование правильных принадлежностей для пайки, таких как подставка для паяльника, может помочь снизить эти угрозы безопасности. Мы также рекомендуем работать в хорошо проветриваемом помещении и использовать вытяжку дыма и защитные очки, чтобы избежать контакта с вредными парами.



Какая паяльная станция лучше?

Наличие паяльной станции (или ремонтной станции с горячим воздухом), установленной в вашем помещении, может быть очень удобным, если вы регулярно выполняете паяльные работы. Это не просто места для выполнения паяльных работ, как следует из названия, это на самом деле инструменты, которые значительно облегчают работу.

По сути, эти станции сочетают в себе паяльник (или ручку) с блоком, позволяющим регулировать температуру для различных работ. Некоторые паяльные станции также включают полезные функции безопасности, такие как датчики температуры, и полезные дополнения, такие как светодиодные дисплеи или дополнительные паяльные жала. Эти станции часто используются в ремонте электроники при работе с печатными платами (PCBs). Влажная губка также может пригодиться для очистки металлического наконечника утюга перед каждым использованием.



Как пользоваться паяльником или пистолетом

Ниже приведены основные шаги по использованию паяльника и станции:

1. Не забывайте соблюдать меры предосторожности, например, держите горячий паяльник на подставке во время не пользуетесь им, работаете в хорошо проветриваемом помещении и в защитных очках.

2. Выберите правильный наконечник для вашей работы, если у вас есть такая возможность. Заостренные наконечники лучше подходят для точной работы, а плоские наконечники могут покрывать большую площадь поверхности.

3. Установите температуру на вашей паяльной станции (если она у вас есть). Как и наконечник, выбранная вами температура будет зависеть от выполняемой вами работы. Для более точных работ, таких как пайка печатных плат, вам понадобится более низкая температура. Более высокая температура лучше подходит для более крупных компонентов. Общий диапазон составляет от 600 ° F до 800 ° F, но убедитесь, что вы используете правильные единицы измерения для вашей паяльной станции, которые могут отображать температуру в градусах Цельсия.

4. Залудите наконечник, чтобы очистить его, нанеся небольшое количество припоя на горячий металлический наконечник, а затем очистив его влажной губкой. Это помогает удалить коррозионные оксиды для более эффективной пайки.

5. Нанесите немного припоя на жало утюга, удерживая его рядом с стыком или соединением, чтобы нагреть его.

6. После нагрева быстро нанесите припой на стык жалом паяльника. Снимите утюг с сустава и дайте ему остыть.
