Графические работы по инженерной графике. Нанесение размеров на чертеже.

Практические задания по инженерной графике



По изображениям изделия или предмета на чертеже получают информацию не только о его форме, но и о его размерах, а также размерах его отдельных элементов. С этой целью на чертежах обозначения в виде размерных чисел, независимо от того, в каком масштабе и с какой точностью выполнены изображения.
Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа линейных величин на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.
Угловые величины, как правило, указывают в градусах, минутах, секундах. Другие единицы измерения размеров (линейных и угловых) на чертежах могут применяться лишь в порядке исключения.

Размерные числа наносят над размерной линией (размерной полкой), по возможности ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около

1,0 мм.
Высоту цифр размерных чисел принимают не менее 3,5 мм.
Высота размерных цифр, как и букв на чертежах регламентируется ГОСТ 2.304-81.

Размерная линия выполняется сплошной тонкой линией чертежа и проводится параллельно отрезку, размер которого над ней наносится (рис. 1). Ее проводят между выносными линиями, проведенными перпендикулярно размерным линиям (размерным полкам). Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной линии.

Размерные линии ограничивают стрелки. В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны. Размер стрелки выбирают в зависимости от принятой на чертеже толщины сплошной толстой основной линии.

В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Стрелка не должна иметь слишком широко расставленные лучи (угол между лучами в соответствии со стандартом должен составлять 20 градусов).
Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 2, поз. а.

Выносные линии выполняются сплошной тонкой линией чертежа и проводят от границ измерений; они являются вспомогательными и служат для размещения между ними размерных линий.
Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на

1…5 мм.
Не рекомендуется располагать выносные линии таким образом, чтобы они пересекали размерные полки других элементов, а также выполнять их так, чтобы они, по возможности, не пересекали основные линии чертежа (линии видимого контура изображаемого изделия).

Минимальное расстояние от размерной линии до параллельной ей линии, размер которой она указывает, должно быть 10 мм, а между несколькими параллельными размерными линиями — 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в вершине угла. Выносные линии в этом случае проводятся радиально (рис. 2, поз. б).

***



При различных наклонах размерных линий размерные числа линейных и угловых размеров располагают так, чтобы надписи находились в наиболее удобном для чтения положении. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок.

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и вписать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 3.

С целью упрощения ряда изображений, а также удобства чтения чертежа, стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

Перед размерным числом диаметра наносится знак Ø. Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят на выносных полках.

Перед размерным числом радиуса дуги или окружности должен ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение.
Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется располагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий.

Если на виде изделия присутствует несколько окружностей или дуг одинакового диаметра, то указывается диаметр (радиус) лишь одного элемента (окружности, дуги), при этом на размерной или выносной полке указывается количество одинаковых элементов, например:

3 отв. Ø5

В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра. Если же в этом случае центр необходимо отметить, допускается приближать его к дуге. Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно.
Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги наносится над размерным числом. Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак в виде квадрата, высота которого равна 7/10 высоты размерного числа. При ином расположении квадрата наносят размеры его сторон. Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию (рис. 4).

Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 6). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса.
Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями:

k = (D — d)/l,

где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями.

Конусность указывают в виде простого дробного числа.

Знак уклона прямой указывают на полке линии-выноски (рис. 7). Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой.
Знак уклона располагается так, чтобы острый угол его был направлен в сторону уклона прямой. Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера Ø17» или «Сфера R10».

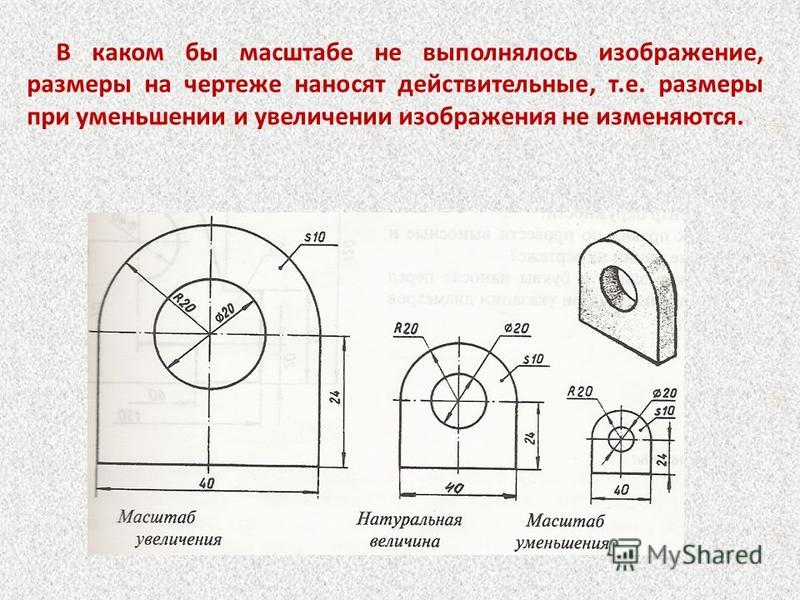

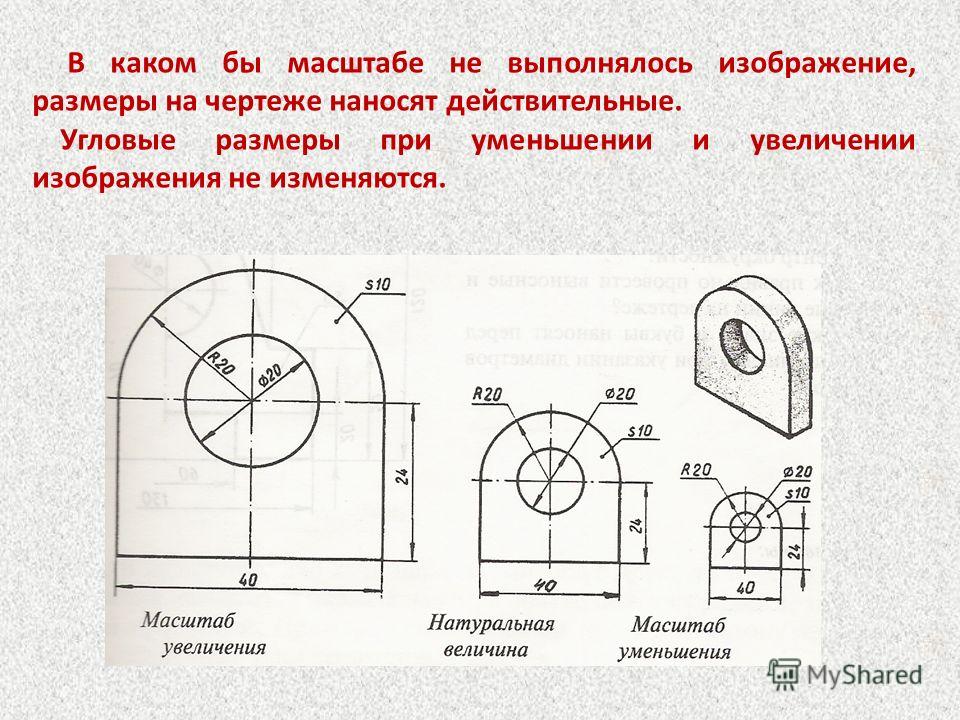

Простые плоские детали (пластины, прокладки и т. п.) изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s, т. е.надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски.

Длину предмета указывают буквой l.

Фаски на чертежах наносят двумя линейными размерами или одним линейным и одним угловым. В том случае, если угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45˚».

При нанесении размеров на чертежах следует учитывать, что дважды один и тот же размер изделия на чертежах не указывается (например, на разных видах) – каждый размер необходимо указать лишь один раз. При выполнении практических заданий следует, также, внимательно изучить чертеж, чтобы проставить все необходимые размеры, по которым можно было бы изготовить вычерчиваемое изделие.

В качесте закрепления практических навыков нанесения размеров на чертежах предлагается к выполнению работа, в которой обучающийся должен начертить изображение тонкого изделия (прокладка или пластина), и проставить на чертеже все необходимые размеры.

Скачать образец работы для последующей печати и использования в качестве раздаточного материала можно здесь.

***

Графическая работа №3.
Построение сопряжений на чертежах.



Главная страница

• Страничка абитуриента

Дистанционное образование

• Группа ТО-81
• Группа М-81
• Группа ТО-71


Специальности

• Ветеринария
• Механизация сельского хозяйства
• Коммерция
• Техническое обслуживание и ремонт автотранспорта

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Нанесение размеров

Вернуться на страницу «Оформление чертежей»

Нанесение размеров

согласно ГОСТ Р 21.

1101-2013:

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;

— в миллиметрах — на всех остальных видах чертежей.

5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

Нанесение размеров выполняют согласно:

ГОСТ 2.302-68*  Единая система конструкторской документации. Масштабы.

ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.

При нанесении размеров на строительных чертежах необходимо руководствоваться правилами указанных стандартов.
Размеры на строительных чертежах проставляют в миллиметрах без обозначения единиц измерения. Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепи. Размеры допускается повторять.

Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. При этом размерные линии должны выступать за крайние выносные линии
на 1–3 мм (рис.1).

Рис. 1. Размерная цепочка (размеры)

При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки рекомендуется заменять точками. Выносная линия может выступать за
размерную линию на 1–5 мм (рис. 2).

Рис. 2. Размерная цепочка (засечки)

Размерное число нужно располагать над размерной линией на расстоянии от 0,5 до 1 мм.
При нанесении размеров диаметров, радиусов и углов размерные линии ограничивают стрелками.

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. На практике это расстояние принимают 14–20 мм.

Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.

На чертежах планов различают размерные линии, проводимые внутри плана (внутренние) и вне размеров изображения (внешние). Рекомендуемые требования нанесения внутренних и внешних размерных линий указаны на рис. 3.

Рис. 2. Размерная цепочка (отступы)

На фасадах и разрезах здания кроме размерных линий показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания условными знаками высотных отметок (рис. 4).

Рис. 3. Высотные отметки

Уровень пола первого этажа принимают за отметку отсчета: 0,000. Отметки выше условной нулевой обозначают со знаком « + »; ниже нулевой указывают со знаком « – ». Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками.

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. В том случае, если несколько знаков уровня располагаются около одного изображения друг над другом, рекомендуется вертикальные линии отметок ориентировать на одной вертикальной прямой, длину горизонтальной полочки – одинаковой длины.

На планах зданий, если это необходимо, отметки наносят в прямоугольнике или на полке линии-выноски.
