Заточка цепей бензопил на станках и напильниками своими руками

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание. Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции. Это связано с тем, что созданный зуб имеет необычную геометрию: состоит из двух режущих кромок, угол создается при помощи боковой и верхней плоскости. Особая сложность заточки заключается в том, что верхняя поверхность имеет угол относительно линии движения цепи, который следует выдерживать с большой точностью.

Заточка цепи бензопилы на станке

Содержание

Когда нужно проводить работу?

При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день. Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта. После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.
При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.
Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.
Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

Лопатка.
Основное звено.
Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

Торцевое лезвие.
Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.
Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.
Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента. В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы.

К признакам того, что пила потеряла остроту можно отнести следующие:

Уменьшение размера стружки.
Использование большего усилия при выполнении работы.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

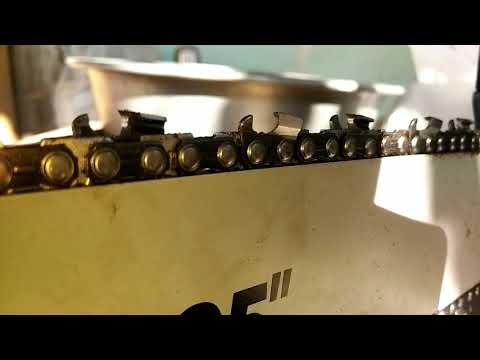

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

Напильник круглый, имеющий державку необычного вида.
Плоский напильник, необходимый для регулирования ограничения глубины.
Крючка.
Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

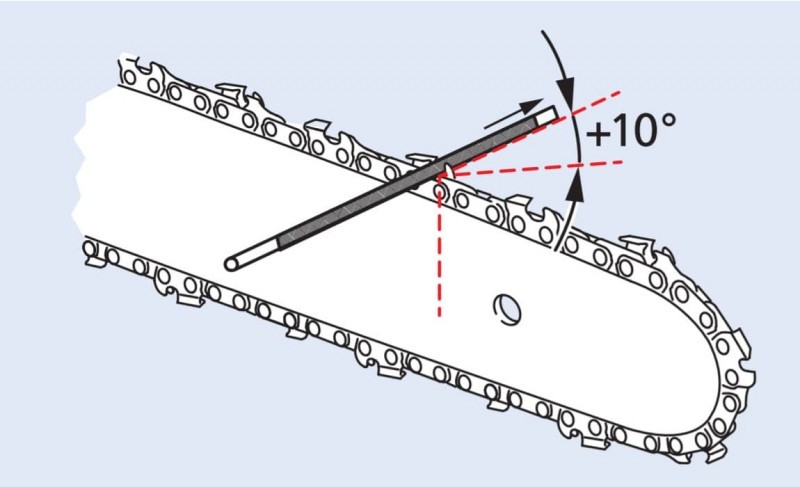

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

Делать следует одинаковое количество движений.
Нужно контролировать силу давления на поверхность во время ее обработки.
Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.
Станок бывает двух видов:

Механический.
Электрический.

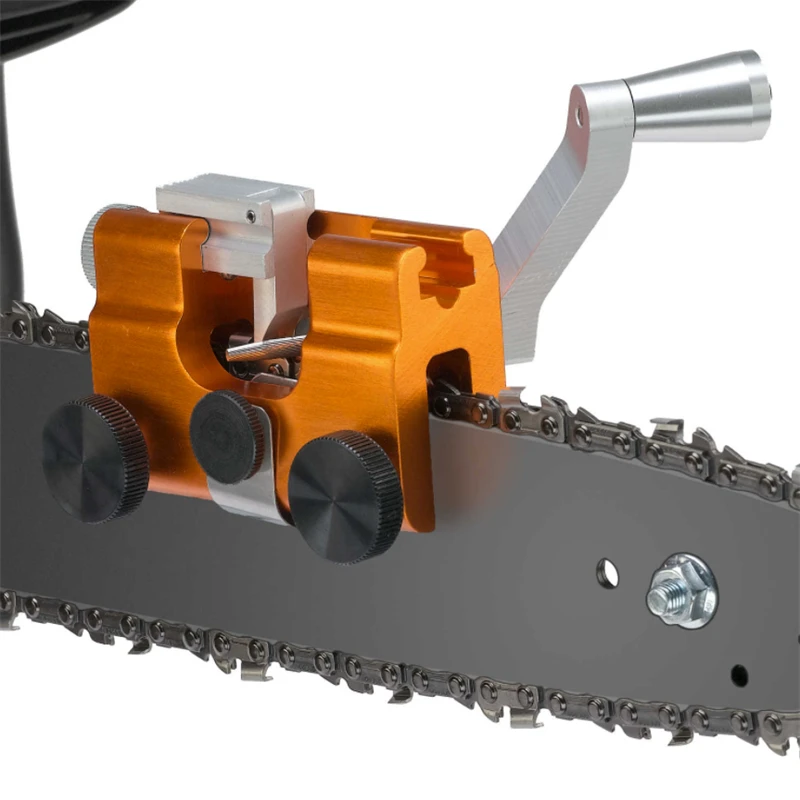

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

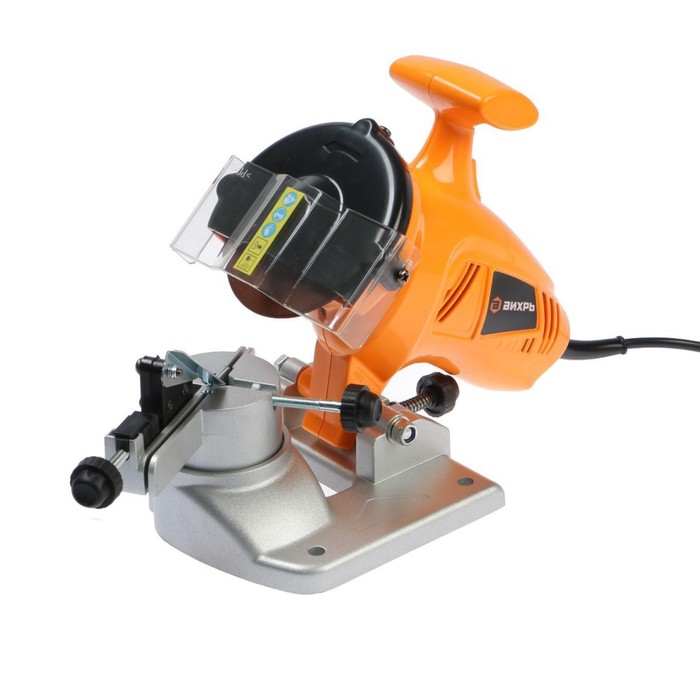

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Руководство по заточке пильных цепей Stihl в формате PDF

Как правильно заточить цепь бензопилы своими руками.

Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

основания;
лопатки;
ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента. Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования.

Что понадобится для заточки пилы в домашних условиях?

Цепь затачивают и дома. Существует два варианта выполнения этой работ. Первый способ предусматривает использование напильника. Второй способ предусматривает применение станка.

Снятие цепи с бензопилы

У каждой модели пилы могут быть свои особенности при демонтаже пилы. Перед началом этой операции необходимо тщательно ознакомится с руководством по эксплуатации.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.

: Станок для заточки цепей бензопил

: Заточка цепи бензопилы станком

Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

заточить, своими руками, приспособление, угол заточки, как правильно напильником, станок, болгаркой

Каждый знает, что пильную цепь, которая используется в бензопилах, требуется периодической затачивать, но не каждый знает, как это сделать правильно. Определить, что пила требует заточки цепи очень просто, для этого нужно осмотреть опилки, и если они состоят из мелкой пыли, значит, инструмент требуется заточить. Если наточить невозможно, стоит заменить её на новую.

Применение не заточенной цепи, может привести к перегреву двигателя и образованию задиров на цилиндре.

Разберем основные способы, с помощью которых можно, без проблем, заточить цепь на бензопиле.

Как понять, что цепь затупилась

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

кривые спилы;
большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
увеличенный расход топлива.

Если в результате распила образуется мелкая пылевидная стружка, а сама пила заглубляется в распил с приложением больших усилий, значит, цель затупилась.

Есть и другие признаки затупления цепи:

скорость работы инструмента снизилась;
образуются неровные и острые опилки;
необходимо прикладывать большие усилия для распила древесины;
цепь растянулась или стала провисать.

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

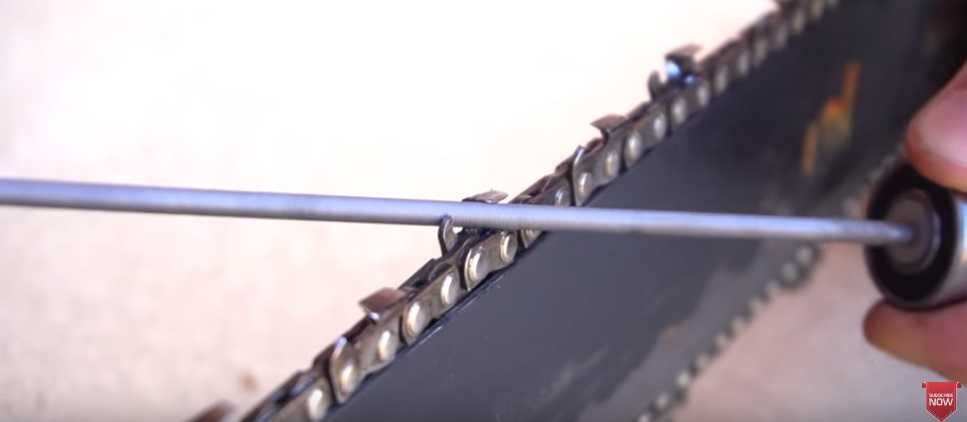

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Смотрите » ТОП-3 представителя модельного ряда бензопил торговой марки MaxCut

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

Закрепить цепь на струбцине.
Выставить напильник для заточки цепи по шаблону.
Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

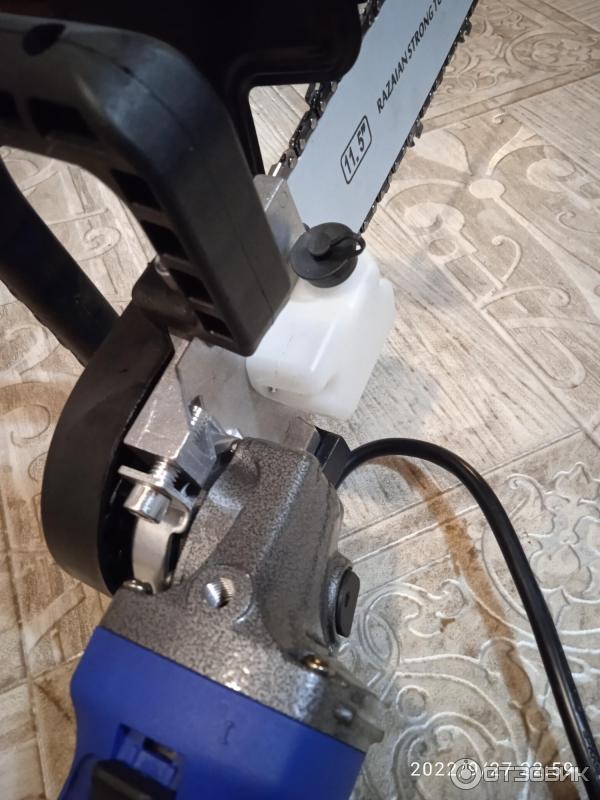

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Смотрите » Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

Ослабить винт, который зажимает цепь.
Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
Выполнить заточку согласно всем выбранным параметрам.
Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
Весь неиспользованный объем обязательно должен быть утилизирован.
В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Смотрите » ТОП-7 модельного ряда бензопил российской торговой марки Зубр

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях. При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры.

Последовательность работы и выбор оптимального угла заточки

Фото: шаблон для заточки цепи
В процессе работы сначала правится режущая кромка, затем по шаблону подпиливается зуб ограничителя.

Изменение его высоты производится через каждые 5-6 заточек режущих кромок.

Индекс шаблона S настраивает гарнитуру на распиловку мягкой древесины. Если планируется работа с твердой или вязкой волоконной структурой — шаблон вставляется на индекс Н.
Для производительной работы бензопилы в стандартных условиях рекомендуется угол заточки 30° для твердой и мерзлой древесины, а также для продольной и диагональной распиловки предпочтителен показатель угла 10°.
Если работа выполнена без ошибок, гарнитура будет работать плавно, а выбрасываемые опилки будут иметь явно выраженную прямоугольную форму.

Экономия, как правило, должна быть экономной, но расходовать время на заточку растянутой цепи не целесообразно. Рабочие характеристики ее восстановятся частично и на непродолжительное время. Более того, изношенная деталь утрачивает плавность хода, ускоряет износ венца ведущей звездочки и натяжного устройства.

Заточка цепи для бензопилы своими руками с помощью болгарки

Специалисты серьёзно рекомендуют не применять этот способ неопытным мастерам. Он довольно опасный.

Но если другого выхода нет, то надо соблюдать правила безопасности. Болгарку необходимо установить в тиски и надёжно зажать. После включения инструмента к вращающейся поверхности диска поднести затачиваемую кромку. Так как с применением болгарки невозможно выдерживать постоянный угол заточки, то заточенный таким образом зуб будет существенно отличаться от обработанного напильником. Кроме того, есть риск надреза диском болгарки ушка крепления зуба.

Заточка цепи болгаркой ФОТО: youtube.com

Технические особенности точильного процесса

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Устройство бензопилы

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

Как заточить пильную цепь | Husqvarna RU

Russia

EgyptGambiaIsraelKenyaKuwaitLebanonMozambiqueOmanQatarSouth AfricaTunisiaTurkeyUnited Arab EmiratesZambiaZimbabwe

AustraliaAzerbaijanMainland ChinaFijiFrench PolynesiaHong KongIndiaIndonesiaJapanKazakhstanMalaysiaNew CaledoniaNew ZealandPapua New GuineaThe PhilippinesSingaporeSouth KoreaTaiwanThailandTurkmenistanUzbekistanVanuatuVietnam

AlbaniaAustriaBelarusBelgium (fr)Belgium (nl)Bosnia and HerzegovinaBulgariaCyprusCroatiaCzech RepublicDenmarkEstoniaFinland (fi)Finland (sv)FranceGeorgiaGermanyGreeceHungaryIcelandIrelandItalyLatviaLithuaniaLuxembourg (de)Luxembourg (fr)MoldovaMontenegroNetherlandsNorth MacedoniaNorwayPolandPortugalRomaniaRussiaSerbiaSlovakiaSloveniaSpainSwedenSwitzerland (de)Switzerland (fr)Switzerland (it)TurkeyUkraineUnited Kingdom

ArgentinaBoliviaBrazilChileColombiaCosta RicaDominican RepublicEcuadorGuatemalaMexicoNicaraguaRepublic of PanamaParaguayPeruUruguay

Canada (en)Canada (fr)MexicoUSA

Видеоинструкция
Какие инструменты необходимы для заточки цепи?
Углы заточки
Как часто необходимо производить заточку цепи?
Заточка цепи
Заточка пилы в лесу
Как правильно отрегулировать ограничитель глубины?
Когда следует заменить цепь?
Оборудование для заточки цепных пил

Практические рекомендации

При работе тупой цепью повышается расход топлива и износ двигателя. К счастью, эта проблема легко решается, если своевременно и должным образом производить заточку цепи. Ниже приведены исчерпывающие рекомендации по заточке пильной цепи.

Какие инструменты необходимы для заточки цепи?

Ниже перечислены инструменты для заточки вашей цепи:

Круглый напильник
Плоский напильник
Шаблон для заточки
Переносные тиски

Помните: для цепей разного типа используются разные круглые напильники и шаблоны для заточки.

Углы заточки

Зубья цепи следует затачивать с учетом следующих углов:

Передний угол торцевого лезвия
Угол заточки (угол в плане)
Задний угол верхнего лезвия
Расстояние ограничителя глубины

Углы могут различаться в зависимости от типа цепи. Правильный угол заточки зуба легко восстановить с помощью шаблона для заточки. Использование шаблона позволяет произвести заточку надлежащим образом, не беспокоясь об углах. Просто следуйте инструкциям, и правильный угол заточки зубьев вам обеспечен.

Как часто необходимо производить заточку цепи?

Со временем острота цепи снижается, даже если вы старались избегать контакта пилы с предметами, которые могут повредить инструмент (камни, почва и т.д.). Цепь затупляется. Если при пилении вы задели камень, цепь становится непригодной и подлежит немедленной заточке. Если цепь используется длительное время в течение дня, следует производить заточку с помощью напильника при каждой заправке топливом. Проще затачивать цепь понемногу через небольшие интервалы времени, чем дожидаться момента, когда потребуется капитальная заточка. Так вы сможете работать с более высокой точностью и производительностью.

Заточка цепи

Для достижения оптимального результата рекомендуем использовать шаблоны для заточки Husqvarna. Старайтесь снимать как можно меньший слой металла.

Начинайте заточку с самого короткого зуба. Все зубья должны быть подогнаны под длину самого короткого.

Установите на цепь шаблон для заточки. Стрелки на шаблоне должны соответствовать направлению вращения цепи (к ведомой звездочке). Убедитесь, что шаблон плотно прилегает к цепи.

Используйте круглый напильник. Расположите напильник под углом 90° к роликам шаблона для заточки. Производите заточку, держа напильник двумя руками. Напильник должен опираться на оба ролика. Зубья следует обрабатывать напильником от себя ровными поглаживающими движениями.
После обработки одного зуба переходите к следующему. Каждый зуб следует обрабатывать до достижения необходимой остроты. Длина всех режущих зубьев должна оставаться одинаковой.

После завершения заточки зубьев с одной стороны цепи, ослабьте тиски и переверните направляющую шину. Произведите заточку зубьев идентичным образом в противоположном направлении.

Заточка пилы в лесу

Для заточки пилы в лесу пригодятся переносные тиски. Закрепите тиски на пне или бревне и зафиксируйте направляющую шину таким же образом, как при помощи обычных тисков. Производите заточку в соответствии с инструкциями по заточке.

Как правильно отрегулировать ограничитель глубины?

От настройки ограничителя глубины зависит глубина погружения зубьев в древесину. При малой настройке ограничителя глубины зубья будут снимать слишком мало древесины.

При излишне высокой настройке ограничителя глубины зубья будут слишком глубоко врезаться в древесину. Пиление при этом выполняется в более агрессивной манере, что приводит к повышению уровня вибрации. Кроме того, увеличивается риск отдачи и цепная пила подвергается чрезмерным нагрузкам.

При нормальном износе ограничитель глубины следует проверять через каждые 3-5 заточек, при сильном износе — чаще. Для проверки и регулировки ограничителя глубины используйте специальный шаблон и плоский напильник. Надписи “Soft” и “Hard” на ограничителе глубины означают тип древесины: мягкая (хвойные породы) и замерзшая или твердая древесина (лиственные породы) соответственно.

Когда следует заменить цепь?

Цепь следует заменить, если самый длинный режущий зуб меньше 4 мм или если на цепи имеются трещины.

Статьи по теме

Практические рекомендации

Уход за режущим оборудованием

Практические рекомендации

Натяжение цепи на пиле Husqvarna

Практические рекомендации

Техника безопасности при работе с цепной пилой

Практические рекомендации

6 шагов для правильной валки деревьев

Продукция и инновации

Новые бензопилы с объемом двигателя 90 куб. cм. Еще больше преимуществ.

Истории для вдохновения

Встречайте команду “H” компании Husqvarna — наших самых требовательных клиентов

Практические рекомендации

Как проверить исправность системы смазки цепи на цепной пиле

Уход за деревьями

Рекомендации по покупкам

Выбор подходящей пильной цепи: Несколько советов

Показано 10 из 102

как правильно выбрать модель и сделать заточной инструмент своими руками

Ключевым рабочим органом бензопилы является цепь, на которую приходятся основные нагрузки. Зубья со временем тупятся и нуждаются в правке. Восстановить утраченную работоспособность поможет станок для заточки цепей бензопил, который можно приобрести в готовом виде или собрать своими руками.

Не забудь поделиться с друзьями!

Содержание статьи

Устройство заточного инструмента
Как узнать, что зубья затупились
Критерии выбора заточного станка
- Частота вращения шпинделя
- Заточной круг
- Мощность
- Дополнительное оснащение
Как правильно заточить цепь
Как сделать станок самому

Устройство заточного инструмента

Заточить бензопилу можно вручную, используя круглый напильник, механическим путём, например, воспользовавшись болгаркой, или автоматически – на специальном заточном станке.

Третий вариант считается оптимальным, и им может воспользоваться любой человек, даже если он до этого не сталкивался с правкой пильной гарнитуры. Ручная заточка отнимает массу времени, а восстанавливать остроту зубьев болгаркой могут только квалифицированные мастера, знающие технологические особенности этого процесса.

Выбрать подходящий станок для заточки цепи бензопилы несложно: оборудование представлено в широком ассортименте и реализуется в разных ценовых категориях.

По способу управления точильные станки подразделяются на ручные и автоматические. В первом случае все операции выполняются вручную, зато такие агрегаты не требуют подключения к электросети, обладают компактными габаритами и мобильностью. Второй вариант – стационарные конструкции (электрические станки), которые в зависимости от мощности и диаметра абразивного круга могут использоваться в домашнем хозяйстве и на производстве.

Независимо от производителя, конструкция заточных станков с электродвигателем включает 3 основных узла:

станина, на которой расположены клавиша запуска, шкала угла заточки и ограничитель глубины;
заточной инструмент – диск с абразивным покрытием, вращающийся на шпинделе;
установочный клин – фиксатор для цепи, оснащённый крепёжными элементами.

Принцип действия прост: цепь устанавливается в держателе, выставляется необходимый угол заточки. Станок включается, и абразивный диск подаётся на зубья пилы. Шлифовка осуществляется при помощи специальной рукояти. Зубья затачиваются последовательно по стандартному шаблону.

Как узнать, что зубья затупились

На необходимость правки зубьев указывает несколько признаков. В процессе работы пильную гарнитуру уводит в сторону, нарушается точность реза – это первый признак. Стружка получается рыхлой и рассыпающейся. Цепь вращается медленнее, иногда останавливается, застревая в древесине. Если цепь постоянно провисает, хотя ее подтягивают, то это тоже может говорить о том, что зубья затупились. Повышается вибрация, появляются рывки инструмента в процессе распиловки.

При внимательном рассмотрении зубьев можно заметить изменения в их профиле.

В целом на необходимость заточки указывает резкое снижение производительности и некорректная работа инструмента.

Критерии выбора заточного станка

Профессионалы рекомендуют обращать внимание на три базовые характеристики, которые помогут выбрать качественное оборудование для домашнего применения.

Частота вращения шпинделя

От этого параметра напрямую зависит специфика применения и производительность станка для заточки. Чем выше скорость вращения, тем быстрее происходит правка затупившихся зубьев. Если речь идёт о нечастом использовании, например в бытовых целях, оптимальное число оборотов не должно превышать 3000 в минуту. Такие станки подойдут для домашнего хозяйства, могут использоваться в небольших ремонтных мастерских.

Оборудование с более высокой частотой вращения используется в промышленных целях, например для бензопил на участках лесозаготовок. Шпиндель вращается со скоростью 4500…7000 об/мин, что обеспечивает высокую производительность.

Заточной круг

Ключевую роль играет диаметр шлифовального диска. Как и в случае с частотой вращения, рабочий радиус выбирается по специфике применения инструмента. Для станков, которые предполагается использовать в домашних условиях, достаточно диаметра до 105 мм. Если значение выше – оборудование предназначено для лесопилок, муниципальных организаций, занимающихся вопросами озеленения, лесхозов, предприятий лесной промышленности.

Мощность

Станки, которые предназначены для бытовых целей, должны работать от домашней электросети: 220В. Мощность таких моделей невысока, зато они отличаются экономичным потреблением электроэнергии, вполне справляются с поставленными задачами. Для промышленных целей используется электрооборудование мощностью от 0.3 кВт. Изделия обладают хорошей производительностью, но применять их для бытовых нужд экономически нецелесообразно.

Дополнительное оснащение

Сюда относятся элементы конструкции, которые не оказывают непосредственного влияния на мощность и производительность заточки цепи бензопилы, зато заметно упрощают процесс эксплуатации и безопасность применения. К ним относятся:

защитный кожух;
механизм поворота диска;
ограничитель угла наклона;
автоматическая фиксация цепи;
система охлаждения.

Эти приспособления несильно утяжеляют стоимость станка, зато делают оборудование более удобным и многофункциональным.

Как правильно заточить цепь

Чтобы поправить затупившиеся зубья цепи бензопилы, рекомендуется соблюдать несколько правил.

Перед началом работы надо ослабить зажимной винт цепи, промыть пильную гарнитуру бензином для удаления остатков смазки. Зафиксировать цепь установочным клином так, чтобы зубья смотрели на точило.

Обратите внимание! Важно соблюдать угол заточки: 30 градусов для большинства моделей.

Затачивая цепь бензопилы на станке, надо сохранять пропорциональность: все режущие элементы подгоняются под размер наиболее изношенного зубца. Параметры, рекомендованные производителем: наклон 85 градусов, глубина реза 0.65 мм.

Зубья затачиваются последовательно либо через один. После завершения работы цепь смазывается и натягивается.

Как сделать станок самому

Чтобы собрать станок для заточки цепей своими руками, можно воспользоваться ненужными деталями, которые хранятся в гараже или сарае. Для станины подойдут обыкновенные слесарные тиски, к основанию которых крепятся 2 стальные пластины. Это будет направляющая для фиксации пильной гарнитуры, задающая правильный угол наклона. Поджимаются пластины поворотной рукоятью, надёжно удерживая цепь.

Функцию силовой установки может выполнить любой старый электродвигатель мощностью от 85В. На валу крепится шлифовальный диск от болгарки. В идеале двигатель лучше размещать на подвижной станине, что заметно упростит рабочий процесс. Защитный кожух изготавливается из обрезанной пластиковой канистры, устанавливается таким образом, чтобы принимать на себя летящие искры. Для повышения точности выполняемых работ самодельную конструкцию можно оснастить подсветкой: любой лампочкой и светоотражателем автомобильной фары.

Самодельный станок для заточки цепей изготовить несложно, но даже такая элементарная конструкция требует определённых знаний и опыта. Поэтому гораздо эффективнее и безопаснее будет покупка заводской модели.

Популярными производителями в этой области считаются компании Stihl, Makita, Sadko, Oregon. Есть и российские компании, выпускающие подобный инструмент. Это марки «Вихрь», «Алтай», «Калибр». Некоторые модели станков могут затачивать не только цепи бензопил, но и режущие части другого садового инструмента. Покупать такие приспособления более выгодно, особенно если требуется точить дорогую цепь или оказывать услуги по заточке соседям, знакомым.

как правильно точить пильные цепи своими руками в домашних условиях и пользоваться напильником, как наточить цепную пилу штиль вручную

Цепь бензопилы требует регулярного ухода и заточки. От этого зависит производительность работы инструмента, скорость износа и безопасность оператора. Определить необходимость обновления режущей кромки зубьев можно по наличию опилок на их поверхности, характерному тупому звуку во время пиления. Для наточки шины можно использовать электрический или ручной станок, УШМ, обычный напильник. Каждый метод имеет свои достоинства и недостатки, определенных навыков.

Содержание

Структура и параметры цепи
Когда необходима заточка?
Виды заточки пильных цепей
Как наточить с помощью специального оборудования?
На ручном станке
На электрическом станке
Болгаркой
Угол заточки на станке
Как правильно заточить вручную с помощью напильника?
Определение диаметра напильника
Параметры напильника
Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция
Особенности продольного и поперечного пиления
Рекомендации экспертов

Структура и параметры цепи

Перед началом работы следует определить с основными характеристиками цепной гарнитуры. От этого зависит выбор метода заточки, инструмент и необходимость процедуры. На что обращать внимание:

Особенности звена. Оно состоит из основания, лопатки зубца, ограничителя глубины, двух лезвий. Следует внимательно осмотреть каждый элемент, выявить явные дефекты и механические повреждения – с ними нужно работать в первую очередь;
Угол лезвия. Именно он позволяет цепи распиливать древесину, определяет объем и форму древесной стружки. На нем не должно быть дефектов. Параметр верхнего лезвия варьируется от 50 до 60^о,торцевого – от 60 до 85^о;
Высота профиля шины может быть 0,625 мм или 0,762 мм. При обработке ограничителей следует попасть в данный диапазон, чтобы снизить вибрацию инструмента во время пиления.

Рисунок 1 – Разновидности пильных цепей

Вторые по значимости характеристики – тип металла и шаг цепи. Для мягкого и среднего по плотности материала подойдет обычный напильник, он отлично справится с заточкой. Для цепей из твердого металла с частым шагом звеньев (от 0,36 дюймов) рекомендуется использовать только станочный метод правки.

Важно! Основные параметры гарнитуры и ее элементов можно найти в инструкции по эксплуатации. Подробная техническая спецификация всегда представлена на сайте производителя.

Когда необходима заточка?

Определить необходимость заточки зубьев цепи можно во время работы с деревом. Снижается скорость работы, инструмент издает характерные звуки. Типичные признаки затупленного лезвия:

пила не вгрызается в древесину, а перемещается с места на место, словно шлифовальная машинка;
при работе с твердыми породами гарнитура слабо входит в толщу бревна, приходится прикладывать механическое усилие;
стружка приобретает рыхлый вид, редко осыпается во время работы;
все части бензопилы нагреваются выше нормы, появляется запах подгоревшего масла.

У качественной цепи зубья должны иметь ровный металлический блеск. Не должно быть ржавчины, налета на любой из частей звена. Не рекомендуется эксплуатировать инструмент, если есть сколы, вмятины и другие механические повреждения режущей кромки.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как наточить с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

Важно! Весь необходимый инструмент в зависимости от выбранного метода нужно подготовить заранее. Это упростит выполнение работы, увеличит точность заточки.

На ручном станке

Рисунок 2 – Заточка на ручном станке

На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В. При выборе устройства обращать внимание на следующие особенности:

наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
возможность коррекции угла заточки;
сменные шлифовальные круги в комплектации;
стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Важно! При использовании болгарки цепь следует постоянно смазывать маслом. Это поможет избежать слишком сильного стачивания режущей кромки, заусениц и других механических дефектов металла.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Как правильно заточить вручную с помощью напильника?

Применение напильника – самый простой и бюджетный способ подправить остроту режущей кромки. Для процедуры потребуется и тиски для надежного закрепления шины в неподвижном состоянии. Выбор типа и диаметра напильника зависит от особенностей цепи, самой технологии процедуры.

Определение диаметра напильника

Заточку цепи проще проводить круглым напильником с державкой, диаметр которого подбирают в зависимости от особенностей шага звеньев. В таблице представлена информация для грамотного подбора инструмента.

Шаг	Диаметр напильника
0,25	2×2
0,325	2×2,4
0,375	2×2,6
0,404	2×2,75

Параметры напильника

Несмотря на простоту операции, с помощью напильника можно испортить качество шины. Полезные рекомендации по проведению заточки:

первичную заточку производят круглым напильником разного диаметра, а чтобы подправить остроту металла, применяют плоский инструмент;
он не должен заходить за верхнюю часть режущего полотна больше 20%, следует поддерживать одинаковую силу зажима;
движения выполняют от себя, количество повторений должно быть равным для всех зубьев;
для коррекции вертикальной плоскости напильник ставить строго под прямым углом;
горизонтальные элементы затачивают под углом 20-30^o. Рисунок 5 – Комплект напильников

Требуется брать свежий напильник с выраженной абразией. Стертый инструмент увеличит продолжительность процедуры, снизит ее эффективность.

Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция

Подправить цепь бензопилы с помощью напильника можно даже в домашних условиях. Важно правильно выбрать инструмент и соблюдать технологию. Пошаговый алгоритм:

Зафиксировать шину тисками, чтобы ее верхняя часть была в горизонтальной плоскости.
Отметить маркером или нитроэмалью самый короткий зуб – он будет служить точкой отсчета.
Завести поверхность круглого напильника за главную режущую кромку, прижать его по всей линии. За счет державки он автоматически примет необходимое положение.
Не меняя угла, 3-4 раза провести инструментом по скошенной поверхности. При необходимости повернуть напильник вокруг своей оси, чтобы добиться необходимой остроты.
Проверить высоту ограничителя специальным шаблоном, скорректировать заточку плоским напильником. Рисунок 6 – Заточка цепи своими руками с помощью напильника

Повторить манипуляцию с каждым звеном вплоть до отмеченной точки отсчета. Перевернуть цепь, аналогичным образом заточить все остальные зубья.

Важно! При заточке бензопилы напильником следует сдувать металлическую стружку по мере ее появления. Это позволит оценить увидеть и остроту металла.

Особенности продольного и поперечного пиления

Требования к углу заточки зависят и от особенностей бензопилы, в зависимости от целей шина может быть для поперечного и продольного пиления. При втором варианте кромка должна быть очень острой, ее угол должен быть в диапазоне от 6 до 12^о, для поперечного – 25-30^о. Для продольных спилов цепь следует затачивать как можно чаще и качественно, износ зубьев может приводить к неровным спилам, снижению производительности и зажиму гарнитуры в древесины.

У компании Stihl разработаны специальные рекомендации для заточки шины напильником или шлифовальным кругом. Общий алгоритм работы остается аналогичным. В таблице приведены требования к выбору полотна диаметра в зависимости шага цепи.

Рисунок 7 – Зависимость размеров напильника от шага цепи Штиль

Как заточить цепь бензопилы

Видеоинструкция
Что нужно для заточки цепи?
Уголки для опиливания
Как часто следует подпиливать цепь?
Как напилить цепочку?
Подача в лесу
Как правильно выставить глубиномер?
Когда менять цепь?
Точилки для цепных пил и оборудование для опиловки

Практические советы и руководства

Резка затупившейся цепью приводит к повышенному расходу топлива и чрезмерному износу. К счастью, вы можете легко избежать этого, регулярно и правильно подпиливая цепи. Здесь есть все, что вам нужно знать о заточке бензопилы.

Что мне нужно, чтобы зарегистрировать свою цепочку?

Инструменты для заточки цепных пил, необходимые для поддержания заточки цепи:

Круглый напильник
Плоский напильник
Шаблон напильника
Тиски для пней

Помните, что круглый напильник и калибры различны для разных типов цепей.

Уголки для заточки

Резцы должны быть подпилены в соответствии с этими углами:

Угол заточки верхней пластины
Угол заточки боковой пластины
Угол наклона напильника
Установка ограничителя глубины

Углы могут варьироваться в зависимости от типа вашей цепи. Хороший способ восстановить правильный угол наклона фрезы — использовать калибр для опиливания. Делая это, вам не нужно думать о разных углах, чтобы обеспечить хороший результат. Просто следуйте инструкциям, и вы получите правильные углы режущего зуба.

Как часто следует подшивать цепочку?

Острота пильной цепи со временем снижается, даже если вы избегали резать предметы, которые снижают ее остроту (камни, почву и т. д.). Цепь становится тупой. Если цепь порезалась о камень, она бесполезна и должна быть немедленно заточена. Если вы пользуетесь бензопилой большую часть дня, целесообразно затачивать цепь напильником каждый раз при заправке топливом. Легче затачивать понемногу, но часто, чем долго ждать напильника. Вы также получаете лучшую точность и работаете более эффективно.

Как напилить цепочку?

Мы рекомендуем использовать калибр для напильников Husqvarna для достижения наилучших результатов. Старайтесь откладывать как можно меньше материала.

Начните с поиска самого короткого резака. Все фрезы должны быть заточены так, чтобы длина самой короткой фрезы соответствовала длине.

Поместите калибр на цепь. Стрелки на калибре для подачи должны указывать в направлении вращения цепи (к переднему колесу). Убедитесь, что измеритель соприкасается с цепью.

Использовать круглый напильник. Поместите напильник под углом 90° к роликам калибра для напильника. Подпилите обеими руками. Файл должен опираться на оба ролика. Плавными движениями подпилите режущий зуб от себя.
Теперь приступайте к обработке каждого зуба. Каждый режущий зуб должен быть заточен так, чтобы он был острым. Важно, чтобы все режущие зубья были одинаковой длины.

После того, как вы закончите заточку всех режущих зубьев с одной стороны, ослабьте тиски, а затем прикрепите направляющую шину с другой стороны. Затем таким же образом затачивайте режущие зубья с противоположной стороны.

Подпиливание в лесу

Полезным инструментом при подпиливании в поле являются тиски для пней. Прикрепите его к пню или бревну и закрепите направляющую шину, как обычные тиски. Файл в соответствии с инструкциями по заполнению.

Как правильно настроить глубиномер?

Настройка ограничителя глубины определяет, насколько глубоко будет врезаться режущий зуб. Если настройка ограничителя глубины установлена на очень низкое значение, рубанок берет очень небольшое количество древесины.

Если ограничитель глубины установлен слишком высоко, режущий зуб слишком глубоко врежется в древесину. Это создает более агрессивный рез, что приводит к сильной вибрации. Это также увеличивает риск отдачи и подвергает бензопилу ненужной нагрузке.

Проверяйте глубиномер каждые 3-5 раз при заточке цепи при нормальном износе и чаще при чрезмерном износе. Используйте ограничитель глубины и плоский напильник, чтобы проверить и установить правильную высоту. Штампы «Мягкая» и «Твердая» на калибре относятся к мягкой древесине (хвойные деревья) и мерзлой или твердой древесине (лиственные деревья).

Когда менять цепь?

Пришло время заменить цепь бензопилы, если самая длинная часть режущего зуба составляет менее 4 миллиметров или если вы обнаружите трещины.

Точилки для бензопил и оборудование для заточки

(8)

Посмотреть все оборудование для заточки

Статьи по теме

Практические инструкции и руководства

Уход за режущим оборудованием

Практические инструкции и руководства

6 шагов к успешной валке деревьев

Практические инструкции и руководства

Правила безопасности 2-2

9009 000 и руководства

Как проверить, работает ли смазка цепи на вашей бензопиле

Истории и идеи

Husqvarna Tree Talks: Голос современных специалистов по деревьям

Лесоводство и уход за деревьями

Практические советы и руководства

Натяжение цепи на Husqvarna бензопила

Истории и вдохновение

Познакомьтесь с Husqvarna H-Team — нашими самыми требовательными пользователями

Консультации по покупке

Правильный выбор цепи для бензопилы: несколько советов

Показаны 10 из 116

Как заточить бензопилу

Пусть ваша бензопила работает на вас (а не наоборот)

9002ty2 9 Diffulx0 / Adobe Stock Простой проект; большое влияние.

Время на выполнение

20 минут

До 25 долларов США

Сэкономьте на кошельке

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

What you’ll need:

TOOLS

Screwdriver
Wire brush
Chainsaw filing kit
Bench vise

SUPPLIES

Heavy duty work gloves
Protective safety goggles
Old rag
Уайт-спирит (дополнительно)
Сжатый воздух (дополнительно)

Если вы удаляете надоедливый пень или рубите дрова для летнего костра, бензопила будет полезным инструментом в вашем сарае. Однако использование тупой бензопилы не только неэффективно, но и может быть опасно. Хорошие новости? С помощью этого руководства, правильных инструментов и некоторых навыков самостоятельной работы вы научитесь затачивать бензопилу и обеспечивать бесперебойную и эффективную работу вашего оборудования.

Подготовка к заточке бензопилы

Прежде всего важно иметь общее представление о том, когда пора затачивать бензопилу. Всегда лучше иметь заточенную и готовую к использованию бензопилу, чем точить ее в трудную минуту. Хотя жесткого правила нет, есть несколько ключевых индикаторов, которые помогут вам определить, пора ли затачивать цепь:

Если бензопила используется редко, затачивайте ее один раз в год весной для регулярной заточки. содержание.
Если вы пользуетесь бензопилой чаще, рекомендуется затачивать цепь через каждые три часа работы.
Если вы заметили, что при резке вместо щепы выбрасывается пыль, это означает, что ножи затупились.
Еще одним хорошим показателем является заметное изменение качества при резке или необходимость приложения большего усилия при резке.
Если бензопила тянет в одну или другую сторону при пилении, это может быть признаком неровных режущих зубьев или затупившейся цепи.
Если бензопила хранилась во влажном или мокром месте, бензопила может работать менее эффективно и ее необходимо заточить.

Имейте в виду, что если лезвие затупилось из-за нормального износа, скорее всего, это самодельный проект. Однако, если лезвие было повреждено и порезано из-за контакта с камнями, грязью или другими посторонними предметами за пределами дерева, лучше всего обратиться к профессионалу или приобрести запасную цепь.

Как заточить бензопилу за 7 шагов

Несмотря на то, что этот проект можно выполнить разными способами, в этом пошаговом руководстве показано, как заточить цепную пилу с помощью напильника или круглого напильника, когда лезвие все еще прикреплено к пиле.

Выберите подходящие инструменты
Если вы затачиваете цепную пилу вручную, вы можете использовать несколько разных напильников: круглый напильник, направляющую для напильника, плоский напильник и направляющую для ограничителя глубины. Вы можете приобрести эти инструменты отдельно или найти набор для заточки бензопилы, чтобы правильно заточить лезвие. Прежде чем затачивать цепь, полезно понять различные области применения каждого инструмента.
- Круглый напильник: Круглый напильник используется для заточки режущей кромки пильного диска. Диаметр круглого напильника соответствует диаметру фрезы. Некоторые из наиболее распространенных диаметров бензопилы — 5/32, 3/16 и 7/32 дюйма, но вы можете найти конкретное измерение, проверив руководство пользователя бензопилы или сверившись с идентификационным номером цепи, выбитым на ведущем звене.
- Направляющая для напильника: Направляющая для напильника может использоваться вместо круглого напильника и размещается над каждым зубцом цепи с помощью угловой направляющей для обеспечения равномерного напильника. Многие предпочитают этот вариант круглому напильнику, так как он избавляет от догадок при определении правильного угла. Большинство бензопил следуют отметке 30 градусов, но обратитесь к руководству пользователя, чтобы установить соответствующий угол.
- Плоский напильник: Плоский напильник используется для заточки на глубину каждого зуба.
Ограничитель глубины: Ограничитель глубины используется вместе с плоским напильником и устанавливается над каждым ограничителем глубины (или надфилем) для проверки высоты, чтобы гарантировать, что они опиливаются до одинаковой глубины каждый время.
Подготовка бензопилы
Перед заточкой бензопилы необходимо выполнить некоторые приготовления, чтобы обеспечить безопасность и успех проекта. Не забудьте надеть соответствующее защитное снаряжение, например, прочные рабочие перчатки и защитные очки, когда будете регулировать и затачивать лезвие бензопилы.
- Отключение питания: Если вы затачиваете электрическую цепную пилу, обязательно отключите устройство от любых источников питания, чтобы избежать травм. Если вы затачиваете бензопилу на аккумуляторе, отключите аккумулятор, чтобы предотвратить его случайное включение. Если она работает на бензине, убедитесь, что бензопила не работает, прежде чем начать с ней работать.
- Очистите бензопилу: Удалите пыль, мусор или масло с бензопилы перед началом этого проекта. Протрите корпус и цепь старой тряпкой и теплой водой и с помощью проволочной щетки удалите опилки с зубьев. Если инструмент сильно загрязнен маслом или на нем скопился мусор, вам может потребоваться использовать уайт-спирит или сжатый воздух для его надлежащей очистки.
Настройка натяжения цепи
Фото: sonsam / Getty Images
Цепь должна быть настроена на определенное натяжение, чтобы инструмент работал максимально эффективно. Слишком слабо натянутая цепь может отскочить или упасть с направляющей шины во время резки. Надев рабочие перчатки, убедитесь, что цепь натянута перед заточкой, и проверьте ее, потянув цепь вверх от направляющей шины ровно настолько, чтобы увидеть кончики зубьев и позволить ей вернуться на место со щелчком.
Если он возвращается на место без люфта, он натянут правильно. Если при отпускании цепи появляется провисание, ее необходимо отрегулировать.
Для регулировки натяжения отрегулируйте винт спереди или сбоку бензопилы. Поверните винт по часовой стрелке, чтобы увеличить натяжение, и против часовой стрелки, чтобы ослабить натяжение. Если на вашей бензопиле есть гайки сбоку, сначала ослабьте их, прежде чем регулировать натяжение, и снова затяните их, как только вы добьетесь нужного натяжения. Перед тем, как перейти к следующему шагу, проверьте цепь, чтобы убедиться, что она возвращается в исходное положение после отпускания.
Закрепите бензопилу
Фото: teabum / Adobe Stock
Стабилизация пилы поможет вам правильно заточить цепь. Поместите бензопилу в верстачные тиски с зажимами, фиксирующими направляющую шину. Отпустите цепной тормоз, чтобы вы могли свободно вращать цепь, когда зажимы прикреплены.
Определите самый короткий зуб и начните заточку с первой стороны ты точишь.
Если зубья вашей бензопилы одинаковой длины, вы можете начать с любого из лезвий, но все же отметьте первый зуб, который вы решите заточить.
- Используя направитель для напильников, подпилите первый отмеченный зуб изнутри наружу под углом 30 градусов, если иное не указано в руководстве пользователя. Держите напильник в руках под углом 90 градусов, параллельно земле. Помните, что направляющая для напильника всегда должна быть направлена в сторону от корпуса пилы, чтобы убедиться, что вы работаете в правильном направлении.
- Вставьте зуб в направляющую напильника и надавливайте только на ход, нажимая наружу, а не внутрь, чтобы не повредить острую кромку.
- Подпилите каждый зуб пять или шесть раз или пока поверхность режущей кромки не станет блестящей серебристой.
- Перемещение В том же направлении обтачивайте каждый второй зуб, пока не дойдете до отмеченного зуба. Используйте одинаковое количество гребков каждый раз, чтобы поддерживать постоянство.
Если вы используете круглый файл, вам нужно будет вручную расположить файл под углом 30 градусов (если не указано иное) и поместить файл в паз зуба. Надавливая в направлении наружу, погладьте файл пять или шесть раз или пока режущая кромка не станет блестящей серебристой. Подпилите каждый второй зуб столько же раз, работая в том же направлении, пока не дойдете до первого зуба. Обязательно регулярно сбивайте стружку с напильника, работая вдоль пильной цепи.
Заточка другой стороны цепи
После того, как первая сторона цепи будет заточена, переверните пилу в верстачных тисках и начните работать в другом направлении, используя направляющую напильника или круглый напильник. Продолжайте подпиливать каждый второй зуб наружу, оказывая давление только на ход толкания. Не забывайте поддерживать одинаковое количество штрихов вдоль каждого зуба.
Проверьте глубиномеры и файл
Фото: sonsam / Getty Images
Чтобы правильно заточить лезвие бензопилы, важно также проверить ограничитель глубины, иногда называемый граблинами. Ограничитель глубины контролирует, насколько глубоко лезвие бензопилы врезается в древесину. Скорее всего, вам не придется подпиливать ограничители глубины каждый раз, когда вы затачиваете бензопилу.
Чтобы проверить, не пора ли подпилить ограничители глубины, поместите ограничитель глубины на цепь так, чтобы были видны гребни. Если грабель находится выше верхней части инструмента для измерения глубины, вам нужно будет подпилить его плоским напильником. Используя то же движение, что и с направляющей для напильника (надавливая только на ход, направленный наружу), подпилите каждую рейку до тех пор, пока она не окажется на одном уровне с приспособлением для измерения глубины. Если напильник трясется или пульсирует во время напильника, поменяйте сторону бензопилы и напилите в другом направлении. После того, как вы выполните этот шаг, у вас должна остаться острая цепь, готовая взяться за ваш следующий проект по деревообработке.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Сколько раз можно заточить цепь бензопилы в 2022 году?

Чтобы узнать, сколько раз можно затачивать цепь бензопилы, необходимо знать средний срок службы цепи бензопилы. Поэтому вы должны сначала узнать о вещах, которые его повреждают, и использовать их соответствующим образом.

Как правило, вы можете заточить цепь бензопилы в 10 или более раз, и опять-таки полностью зависит от двух вещей. Степень повреждения цепи после каждой заточки зависит от правильного метода заточки цепи бензопилы.

Итак, вы должны знать об ошибках при заточке цепи бензопилы и по возможности стараться их избегать.

Ниже приведены некоторые факторы, влияющие на заточку цепи бензопилы:

Содержание

Факторы, влияющие на заточку цепи бензопилы в 2022 году

Тип обрабатываемого материала:

90 Если материал твердый вам, возможно, придется затачивать цепь бензопилы после каждого использования. Таким образом, безусловно, срок службы вашей цепи бензопилы сократится. Сюда входят металлы, железо, камень и другие твердые предметы.

Если вы используете цепь бензопилы на мягкой древесине, то ее не скоро потребуется заточить. Однако для твердой древесины и других предметов потребуется более частая заточка. Таким образом, одним из факторов является тип материи, которую вы режете.

Ошибки при заточке цепи бензопилы:

Второй фактор – если вы допускаете ошибки при заточке цепи бензопилы. В этом случае вы нанесете больше вреда цепи бензопилы, а, следовательно, уменьшится средний срок службы.

Например, если вы затачиваете цепь бензопилы и не знаете, как правильно это делать, вы можете повредить ее. Это означает, что объем потерь металла может превысить ожидаемый.

Вроде считается, что при каждом обороте заточки будет сниматься 10% металла и поэтому цепь бензопилы по дровам можно затачивать до 10 раз. Но что, если вы каждый раз наносите 30% или даже больше урона. Тогда вы сможете заточить ее только 3-4 раза, и тогда ваша бензопила будет изношена.

Существуют определенные приемы заточки цепи бензопилы, которые вам следует знать. Для этого у вас будет комплект цепи для бензопилы и соответствующие рекомендации по заточке. Правильный способ заточки цепи бензопилы имеет большое значение, иначе вы не сможете полностью использовать цепь. Для этого вы должны знать о правильном способе заточки и делать это соответственно.

Несоответствующее хранение:

Часто наступает время, когда вы заняты другими делами и обычно не используете цепь бензопилы. В этом случае вы оставляете свою цепь бензопилы в кладовой, и хуже всего, если это дождливый или влажный сезон.

Что происходит, так это то, что ваша цепь бензопилы заржавела, и вам нужно заточить ее, что в противном случае вам может не понадобиться. Это дополнительная заточка, которую вы должны сделать только потому, что она ржавеет, и вы удаляете много металла, чтобы очистить ржавчину.

Таким образом, вы фактически потеряли еще два шанса заточки и повторного использования. Чтобы избежать этого, храните цепь бензопилы в сухом и чистом месте, чтобы получить от нее больше пользы.

Правильное время заточки:

Еще одним фактором, влияющим на заточку и срок службы цепи бензопилы, является правильное время. Вы должны знать, когда пора затачивать цепь бензопилы, чтобы получить от нее максимальную пользу.

Например, если вы затачиваете его, когда в этом нет необходимости, вы просто удаляете металл и сокращаете срок его службы. Следовательно, если вы сделаете это, вы можете сократить срок его службы на 50%.

Пришло время серьезно подумать о безопасности ваших рук, взглянув на 7 лучших перчаток для бензопилы!

Когда точить цепь бензопилы?

Теперь вы думаете, что такое правильное время заточки бензопилы? Или как бы вы узнали об этом. Итак, позвольте мне рассказать вам о знаках, которые вы можете визуально увидеть или почувствовать, и это будет означать правильное время.

1. Опилки:

Одним из показаний к заточке цепи бензопилы является образование опилок, а не крупных кусков. Вы должны быть осторожны при работе с цепью бензопилы и должны обращать внимание на эти указания.

2. Трудности при резке:

Иногда вы чувствуете, что при резке цепью пилы вы прилагаете большее усилие, чем обычно? Если да, то это знак, и вы должны обратить на него внимание. Так же, как вы чувствуете, что ваши ножи работают неэффективно, и вы оказываете большее давление, а затем точите их. То же самое и с цепями бензопилы, сосредоточьтесь на этих вещах.

3. Дым:

Еще бывает дым. Когда вы режете и чувствуете, что он производит много дыма, и вы задаетесь вопросом, правильно ли вы его смазали, то почему? Итак, ответ здесь, затачивайте цепь бензопилы прямо сейчас, самое время.

4. Тусклый или неровный срез:

У вас не очень хороший день, и вы просто работаете в плохом настроении. Затем вы понимаете, что даже порезы не получаются идеальными, и это приводит вас в еще большую ярость. Не волнуйтесь, это не ваша вина, просто идите и наточите цепь бензопилы и наслаждайтесь идеальными резами.

Вот как официальный канал Stihl в Великобритании определяет, когда следует затачивать цепь бензопилы:

Часто задаваемые вопросы

1. Почему моя цепь бензопилы так быстро затупляется?

Цепь вашей бензопилы быстро затупляется, потому что вы можете делать ошибки при ее заточке. Другая причина может заключаться в том, что вы используете цепь на твердых металлах. Обе эти вещи приводят к повреждению цепи бензопилы, и, следовательно, она затупляется быстрее, чем вы могли бы ожидать.

2. Как часто нужно менять цепь на бензопиле?

С цепью бензопилы следует обращаться осторожно и надлежащим образом, поскольку замена или замена цепи зависит от того, как вы с ней обращаетесь. Он включает в себя тип материала, который вы режете, и то, как вы это делаете.

Итак, если вы обращаетесь с ним правильно, то он точно прослужит долго, в противном случае вам придется менять его через короткие промежутки времени.

3. Что лучше заточить или заменить цепь бензопилы?

Всегда считается лучшим вариантом повторно использовать вещи столько, сколько сможете. Тогда, в конечном счете, вариант заточки и повторного использования будет хорошим. Однако, когда вы чувствуете, что заточка не работает, а производительность цепи неудовлетворительна, вам следует обратиться за заменой.

4. Сколько раз можно подпиливать цепь бензопилы?

Не существует фиксированного числа, сколько раз можно подпиливать цепь бензопилы. Это зависит от способа заточки и металла, который вы режете цепью. Если вы удаляете небольшое количество металла при заточке, вы можете подпилить его более 10 раз, иначе нормальный диапазон составляет 10 раз. Однако при плохом навыке заточки можно и 10 раз не успеть и придет время замены.

Заключительные мысли:

Речь шла о том, сколько раз можно заточить цепь бензопилы, прежде чем идти на замену. Для того, что я поделился с вами некоторыми факторами, которые повреждают цепь бензопилы и вам необходимо ее заменить в ближайшее время. Я надеюсь, что эти приемы помогут вам получить максимальную отдачу от вашей цепи бензопилы, и вы будете использовать ее в полной мере.

Как заточить цепь бензопилы

Бензопила: искусство, наука… или магия? Ощущение, когда хорошая, острая цепь пронзает дубовое бревно, извергая ровный поток стружки, определенно кажется волшебной, особенно когда пила идеально настроена. Но если вы испытываете это волшебство только с новой цепью, возможно, пришло время также настроить свои навыки заточки.

На самом деле никакого волшебства в этом нет… просто наука и немного математики — геометрии, если быть точным, — и она должна быть точной. Фактическая резка происходит на кончике лезвия, поэтому она должна быть идеальной формы. Остальная часть каждого зуба удаляет древесную стружку, чтобы следующий зуб мог выполнять свою работу, и так далее. Эти связи между зубами также играют жизненно важную роль. Эти «грабли» контролируют, насколько сильно могут укусить режущие зубы. Поскольку режущие зубья короче, грабли должны быть заточены ниже.

Понимать жаргон

Первое, что нужно сделать, это убедиться, что у вас есть подходящая цепь для вашей пилы, уровня навыков и работы. Большая часть необходимой вам информации выбита прямо на панели, если вы знаете, где искать. Ведущие звенья — часть зуба, которая взаимодействует с шиной и звездочкой шины — нуждаются в правильном расстоянии или «шаге», чтобы они плавно проходили вокруг звездочек. Наиболее распространены шаги 0,325 дюйма и 0,375 дюйма (3/8 дюйма). Ведущие звенья также должны иметь правильную толщину или «калибр», чтобы соответствовать ширине паза в стержне. Слишком большой, и приводные звенья не поместятся. Если калибр слишком мал, цепь будет колебаться и не будет резать ровно. Это также вызывает чрезмерный износ шины и цепи, усугубляя проблему. Калибр выбит на стержне и будет 0,043, 0,050, 0,058 или 0,063. Большие пилы, как правило, используют цепи большего калибра, потому что они подвергаются большей нагрузке. На стержне также будет указано количество приводных звеньев. С этими номерами вы можете пойти в любой магазин бензопил и быть уверенным, что получите подходящую цепь. Если вы сомневаетесь, возьмите с собой шину или старую цепь.

В магазине вам предложат больше вариантов: полный набор, полупропуск или пропущенный зуб? Долото или полудолото? Цепь страховочная или «профессиональная»? Давайте на минутку расшифруем эти термины.

«Полная комплектация» означает наличие всех режущих зубьев. Это наиболее распространено для общей резки. Если вы используете длинный стержень, вы можете подумать о полускипе, который имеет два зубца, а затем пропускает зуб, или полный скип, который имеет вдвое меньше зубцов, чем полная цепь. Эти цепи медленнее и грубее режут, но имеют меньшую склонность к застреванию пилы в больших бревнах и требуют меньшего количества зубьев для заточки — хорошо, когда ваша шина имеет 84 ведущих звена. Я использую цепь с полупропускными зубьями на 24-дюймовом стержне с моей 65-кубовой бензопилой в тех случаях, когда мне нужно немного больше досягаемости, чтобы пройти через большое дерево или бревно.

Долотовидные зубья имеют острую форму, а полузубья слегка закруглены. Острие долота режет намного быстрее и ровнее, но для сохранения этого преимущества его необходимо держать острым как бритва. Полузубья служат дольше, особенно в грязных бревнах или в ситуациях, когда вы можете время от времени класть цепь в грязь. Правильно заточенные, они режут хорошо, но не так ровно, как цепи-зубила.

Наконец, решение об использовании «цепи безопасности» остается за вами. Это эффективно снижает вероятность отдачи — основной причины травм бензопилой — но есть несколько компромиссов. Грабли нельзя подпиливать, поэтому цепь имеет ограниченное количество заточек. Кроме того, вы не сможете использовать кончик пилы, чтобы сделать отверстия в древесине. Это передовая техника, и вы не можете пропустить ее для случайных работ по обрезке и дровам.

Если вам нужна «профессиональная» цепь, вам, возможно, придется запросить ее отдельно, и вы должны понимать предупреждение на коробке об опасностях использования этой цепи.

Оставайтесь начеку

В конце концов, ваша новая цепь потеряет свою остроту, и вам придется работать все больше и больше, чтобы протолкнуть ее через бревно. Эти приятные чистые стружки превращаются в порошок — вместо летящих стружек вы увидите более мелкие частицы дерева, выходящие из пропила, когда вы вонзаете шпоры пилы в бревно для большего усилия. Цепь нагревается, из-за чего она ослабевает, и ваши руки болят, когда вы пытаетесь сделать последние несколько надрезов. Наконец, вы вынуждены сдаться и поставить свежую цепь, либо заточить на пиле. Пиление тупой цепью приводит к ненужному износу оборудования и может подвергнуть вас большему риску. Правило №1 заточки бензопилы: Вместо того, чтобы затачивать тупую цепь, наденьте лезвие бритвы на уже острую цепь. Заточка цепи при первых признаках снижения производительности занимает всего несколько минут, а стружка и опилки летят. Это также экономит бензин и масло, а также износ машины.

Инструменты просты. Как минимум, у вас должен быть «гаечный ключ» (отвертка/гаечный ключ) и круглый напильник соответствующего размера. Кроме того, в коробке я храню тиски для культи, направляющую для напильника, плоский напильник и красную ручку Sharpie. Хотя я использую только напильник для восстановления края цепи, другие инструменты пригодятся, когда мне нужно сделать большую заточку после удара о камень или попадания цепи в грязь.

Натяжение

Сначала отрегулируйте натяжение цепи. Это предотвращает движение цепи во время заточки. Это нормально, что новая цепь немного растягивается, а если вы попытаетесь протолкнуть тупую цепь через бревно, она растянется еще больше. Следуйте процедуре, описанной в руководстве по эксплуатации бензопилы. Как правило, лучше всего держать ручку и положить конец стержня на кусок дерева, когда вы затягиваете его. Затяните регулировочный винт, пока цепь не коснется стержня на нижней стороне. Цепи не должны провисать, но вы также должны иметь возможность перемещать цепь по перекладине рукой. После затяжки гаек стержня переместите цепь вручную, чтобы убедиться, что она вращается плавно, без провисания или заедания.

Заточка

Правильный размер файла должен быть указан на упаковке цепочки или узнайте у продавца. Не поддавайтесь искушению держать файл за хвостовик — возьмите подходящую ручку, чтобы вы могли контролировать его и проводить файлом по всей длине, чтобы кромка зуба была ровной. Тиски для пней надежно удерживают переднюю часть пилы, позволяя вам использовать обе руки для заточки. Sharpie — следующий инструмент из коробки. Используйте его, чтобы отметить первый зуб, который вы заточите, чтобы вы знали, когда заточили всю цепь.

Сколько файлов вы должны сделать? Одна школа мысли состоит в том, чтобы подать одинаковое количество штрихов для каждого зуба. Теоретически это сохраняет все зубы одинаковой длины. На самом деле будут некоторые различия, особенно между двумя сторонами цепочки. Хорошей новостью является то, что пока грабли позволяют зубьям резать на одинаковую глубину, это не имеет значения.

При ручной шлифовке следите за тем, чтобы полоска блестящего металла на кончике зуба исчезла, затем переходите к следующему зубу. Обязательно сохраняйте угол зуба, чтобы геометрия была постоянной. Для подкраски это легко сделать, но после нескольких подкрасок или после притупления цепи в грязи, камне или металле используйте направляющую для напильника, чтобы вернуть ей форму. Направляющая также указывает правильную глубину «глотки», что важно для удаления стружки из пропила. Используйте одну руку, чтобы сделать напильник, а другой контролируйте кончик, чтобы напильник пил по прямой линии. Если острая цепь режет не так агрессивно, как должна, или пытается резать по кривой, используйте плоский напильник и направляющую грабли, чтобы опустить грабли на одинаковую высоту относительно фрез.

Если вы сделаете все идеально, ваша цепь будет резать так же или даже лучше, чем новая. Иногда, сколько ни возись с цепью, она все равно не режет, как надо. Проглотите свою гордость и отнесите ее в магазин бензопил. Точилка сделает все зубья одинаковой длины, а грабли – одинаковой высоты. Приблизительно за четверть стоимости новой цепи она будет резать так, как будто только что вышла из коробки. А если брать саму цепь, уже снятую с пилы, то заточка часто обходится в разумные деньги.

Количество затачиваний зависит от того, насколько хорошо вы ухаживаете за цепью. Как правило, я использую цепь до тех пор, пока задний край зубьев не стирается. Даже если у вас есть все приспособления для заточки, наличие запасной цепи может оказаться решающим фактором между полным днем резки или уходом домой с незавершенной работой. Если вы наткнулись на гвоздь или камень, который сильно повредил цепь, вы часто можете сэкономить время, надев новую цепь, а поврежденную в магазине позже.

Дэйв Бойт управляет фермой по генеалогическим деревьям и управляет переносной лесопилкой на юго-западе Миссури. Он является сертифицированным мастером-лесозаготовителем и уже более 30 лет рубит все дрова для отопления своего дома.

Какой степени лучше заточить цепь бензопилы?

Если вы когда-либо пользовались бензопилой, то знаете, что острота цепи необходима для выполнения чистых и эффективных пропилов. Тупая цепь может вызвать отдачу пилы, что сделает резку более сложной, опасной и трудоемкой.

Наилучший угол заточки цепи бензопилы составляет от 25 до 35 градусов, при этом угол наклона напильника составляет около 5 градусов от горизонтали. Этот угол обеспечивает наилучший баланс эффективности резки и долговечности. Поддерживайте постоянный угол, так как даже незначительное отклонение может снизить производительность пилы.

В этом подробном руководстве обсуждается наилучшая степень заточки цепи бензопилы. В нем рассказывается о важности поддержания постоянного угла, типах напильников и о том, как правильно заточить цепь бензопилы. Пристегнитесь и вперед.

Под каким углом затачивается цепь бензопилы 3/8?

Лучший угол для заточки цепи бензопилы 3/8 составляет от 25 до 35 градусов. Для достижения наилучших результатов всегда пилите под прямым углом к фрезе. Однако угол зависит от типа цепи и дерева, с которым вы работаете. Более твердая древесина требует больших углов.

Например, если вы режете дуб или гикори, вам нужно использовать более крутой угол, чем при резке сосны или кедра. Тип цепи также имеет значение; для низкопрофильных цепей требуется меньший угол, чем для стандартных цепей.

Углы цепи бензопилы

Прежде чем затачивать цепь бензопилы, вам необходимо понять, какие углы используются. При заточке цепи бензопилы необходимо учитывать два угла:

Угол резания
Настройка ограничителя глубины

Угол резания

Угол резания — это угол между поверхностью зуба и плоскостью режущего бруса. . Каждая фреза имеет три разных угла, которые необходимо учитывать:

Верх: Обычно его легче всего увидеть. Это наклон зуба, который вы видите, глядя на цепь сверху. Она должна быть в пределах 30-35 градусов.
Угол среза верхней пластины : Это скос под верхней пластиной. Это то место, где находится напильник для заточки, и его оптимальная настройка составляет 60 градусов.
Боковой угол : Это дуга на стороне зубчатой пластины. Это видно, если посмотреть на цепочку сбоку. Обычно она составляет от 85 градусов или меньше.

Эти углы варьируются от пилы к пиле, поэтому вам необходимо проверить в руководстве или на веб-сайте производителя конкретные углы для вашей пилы. Лучший угол резки будет зависеть от древесины, которую вы режете, и желаемой отделки.

Настройка датчика глубины

Датчик глубины цепи бензопилы — это компонент зуба фрезы, который контролирует глубину пропила. Он также дает рекомендации по подпиливанию зубов до нужной высоты. Ограничители глубины должны быть установлены на 0,025″ – 0,050″ (0,64 – 1,27 мм) ниже верхней части фрезы.

Вы можете использовать инструмент для настройки ограничителей глубины или плоский напильник, чтобы правильно установить ограничители глубины – цепь не будет резать так глубоко, если ограничитель глубины установлен слишком высоко. При слишком низком значении цепь начнет «кататься» по поверхности дерева и со временем затупится. Неправильная настройка ограничителя глубины также является одной из основных причин отдачи.

Типы напильников для бензопил

Для заточки цепи бензопилы вам понадобится напильник, специально предназначенный для зубьев бензопилы. Эти файлы отличаются от обычных файлов несколькими способами:

Они имеют гораздо меньший диаметр – обычно 3/16″ или 4,8 мм.
Имеют другой рисунок зубьев, оптимизированный для заточки узких угловатых зубьев цепи бензопилы.
Имеют грубые зубья для быстрой и эффективной заточки.

Напильники для бензопил бывают разных размеров, поэтому вы должны выбрать размер, соответствующий шагу вашей цепи. Шаг — это расстояние между любыми тремя последовательными заклепками, деленное на два. Обычно он выбит на боковой стороне шины, рядом с цилиндрической звездочкой.

Вот основные типы напильников для бензопил:

Круглые напильники : Это наиболее распространенный тип напильников, который можно использовать со всеми видами цепей. Они имеют круглое сечение и бывают разных диаметров, соответствующих шагу цепи.
Плоские напильники : Имеют плоское поперечное сечение и используются на низкопрофильных цепях. Они доступны разной ширины в соответствии с калибром цепи.

Вы всегда можете свериться с таблицей размеров напильников для цепной пилы, чтобы найти правильный напильник для вашей пилы. Использование напильника неправильного размера может повредить зубья и сделать цепь неэффективной.

Преимущества поддержания постоянного угла

Одним из часто упускаемых из виду аспектов заточки бензопилы является поддержание постоянного угла. Многие пользователи бензопилы не понимают, что даже небольшое изменение угла может существенно повлиять на производительность цепи.

Вот преимущества сохранения постоянного угла при заточке цепи бензопилы:

Продлевается срок службы цепи, так как зубья изнашиваются равномерно. Это избавит вас от преждевременной замены цепи.
Повышает производительность резания, поскольку зубья расположены под одинаковым углом, что обеспечивает более равномерный рез и более чистую поверхность.
Уменьшает отдачу, которая может быть опасной для пользователя.

Чтобы обеспечить постоянный угол заточки, используйте направляющую для заточки. Этот специализированный инструмент помогает удерживать напильник под правильным углом во время заточки, избавляя вас от догадок.

Как заточить цепь бензопилы – пошаговое руководство

Теперь, когда вы знаете все о напильниках для бензопил и важности поддержания постоянного угла заточки, давайте посмотрим, как заточить цепь бензопилы. Выполните следующие шаги:

Безопасность превыше всего. Прежде чем делать что-либо еще, убедитесь, что бензопила выключена, а на вас надеты соответствующие средства защиты. Сюда входят перчатки, защита глаз и ушей. Кроме того, у вас может быть рядом аптечка на случай несчастных случаев.
Подготовьте место. Найдите ровное место для работы и убедитесь, что там достаточно света, чтобы вы могли видеть, что делаете. Также неплохо иметь под рукой несколько тряпок, чтобы вытирать опилки.
Проверить цепь. Осмотрите цепь на наличие повреждений. Если какие-либо зубы треснуты, сколоты или сломаны, их необходимо заменить. Проверьте глубиномеры, чтобы увидеть, не нужно ли их подпилить.
Очистите цепь. С помощью щетки или тряпки удалите грязь с цепи. Это поможет вам лучше видеть отдельные зубы и облегчит их заточку.
Зажмите шину цепной пилы в тиски. Вам нужно будет закрепить шину бензопилы в тисках, чтобы она не двигалась во время заточки. Отметьте начальную позицию грифа мелом, чтобы знать, где остановиться.
Прикрепите направляющую к шине бензопилы. Чтобы обеспечить постоянный угол заточки, используйте направляющую для заточки. Большинство руководств содержат инструкции о том, как правильно их прикрепить, хотя вы всегда можете обратиться к руководству пользователя для вашей конкретной модели.
Расположите напильник и начните повышать резкость. После того, как направитель установлен, пора заточить зубья. Расположите файл под правильным углом (см. руководство или руководство пользователя) и начните спиливать. Не забывайте прикладывать одинаковое давление к каждому зубу и перемещать напильник вперед и назад пилящим движением. 3-5 ударов должно быть достаточно.
Заточить глубиномеры (при необходимости). Если глубиномеры слишком высоки, их необходимо подпилить. Для этого используйте плоский напильник и расположите его под углом 90 градусов к бруску. Подпилите датчики плоским напильником, пока они не выровняются с зубьями фрезы.
Проверить остроту цепи. После заточки всех зубьев рекомендуется проверить остроту цепи. Лучший способ сделать это — прорезать кусок дерева. Если цепь режет чисто и гладко, все в порядке. Если нет, вам нужно немного подпилить зубы.
Снимите направляющую и шину с тисков. Удовлетворившись остротой цепи, можно снять направляющую и шину с тисков. Не забудьте разжать планку!

Вот и все. Теперь вы знаете, как заточить цепь бензопилы, как профессионал. Просто не забывайте о безопасности и не торопитесь точить зубы. Немного потренировавшись, вы сможете сделать это в кратчайшие сроки.

Заключительные мысли

Идеальный угол заточки цепи бензопилы составляет от 25 до 35 градусов. Тем не менее, вы также можете использовать направляющую, которая поможет вам поддерживать постоянный угол подачи.

При заточке цепи необходимо одинаковое давление на каждый зубец и пиление пиющим движением. 3-5 ударов должно быть достаточно. Не забудьте подпилить глубиномеры, если они слишком высоки.

Как безопасно заточить цепь бензопилы?

Отдача от бензопилы является одной из основных причин травм среди специалистов по дереву. Отдачи, обычно вызываемой затупившимися зубьями бензопилы, можно легко избежать, регулярно ухаживая за цепью и затачивая ее. Однако мало кто знает, как заточить цепь бензопилы, чтобы она дольше оставалась острой.

Независимо от того, хотите ли вы регулярно точить зубы или нет, вы должны следить за этим, потому что ваша безопасность находится под угрозой. Несмотря на заявления о сложности заточки, это не так уж и сложно. И это то, чем я хотел бы поделиться с вами сегодня.

Справочник по бензопиле: Как заточить цепь бензопилы?

Содержание

Руководство по бензопиле: Как заточить цепь бензопилы?
- Шаг 1: Узнайте характеристики угла заточки
- Шаг 2: Наденьте защитное снаряжение
- Шаг 3: Убедитесь, что бензопила выключена
- Шаг 4: Обезжирьте цепь
- Шаг 5: Заточите цепь
FAQ
- бензопила?
- Насколько натянута цепь бензопилы?
- Как часто следует затачивать цепь бензопилы?
Затачивайте бензопилу с осторожностью

Сложность заточки цепи бензопилы больше связана с тем, как вы подготовите свой инструмент перед работой с бензопилой. Для этого найдите руководство по эксплуатации бензопилы, приготовьте точилку для зубьев бензопилы и следуйте плану из 5 шагов, чтобы ваша пила была заточена и готова к работе.

Шаг 1: Узнайте характеристики угла заточки

Возможно, вас это удивит, но каждая цепь бензопилы разработана с определенным углом наклона зубьев, что обеспечивает различные режущие характеристики. Из-за этого ваша заточка немного усложняется, так как вам нужно узнать конкретный угол заточки, который идет в комплекте с вашей бензопилой.

Шаг 2: Наденьте защитное снаряжение

Да, обязательно. Несмотря на то, что многие люди скептически относятся к ношению защиты, когда бензопила выключена, многие пальцы остались нетронутыми. Наденьте плотные перчатки, желательно из ткани, и убедитесь, что они плотно прилегают. Также не сбрасывайте со счетов очки. Он закрывает глаза и защищает их от пыли, мусора и осколков.

Шаг 3. Убедитесь, что бензопила выключена

Многие думают, что если пила не гудит, значит, она не работает, что неверно. Выключите бензопилу и отключите ее от сети, а также, если возможно, поверните ее вниз. Кроме того, желательно дать инструменту остыть, так как он может быть горячим, что приводит к ожогам.

Шаг 4: Обезжирьте цепь

Сотрите масло и смазку с цепи, прежде чем приступить к заточке бензопилы. Если во время заточки цепь покрыта смазкой, велика вероятность того, что на ней отложится грязь и воск. Это может привести к неисправности или ухудшению режущей способности. Предпочтительно использовать сухие салфетки или тряпку для очистки лезвия, потому что влага может скапливаться между зубами и вызывать повреждения.

Шаг 5. Заточите цепь

Лучший способ заточить бензопилу — воспользоваться руководством. В зависимости от того, какие инструменты вы используете, методы могут отличаться. Если вы применяете круглый напильник, выберите угол и сделайте несколько штрихов каждому тупому зубу. Убедитесь, что ваши штрихи ровные и равномерные, чтобы предотвратить потертости или поломку пропила.

Часто задаваемые вопросы

Хотите узнать больше о заточке пильного диска? Взгляните сюда!

Как заточить цепь бензопилы?

Только после снятия цепи с пилы можно использовать угол для заточки бензопилы. Сначала вставьте напильник в направляющее отверстие на конце шины. Затем начните с нижней части одного из зубов и держите файл под углом 30 градусов. Лучший способ заточки — это приложение давления при перемещении файла вперед и назад по зубу. Как только вы заточите все зубья на одной стороне цепи, переверните ее и повторите процесс на другой стороне.

Как поставить цепь на бензопилу?

Снимите старую цепь и очистите вкладыши от старого шлама и грязи. Поместите новую цепь на цепной резак и плотно закрепите ее. Присмотритесь к боковой пластине и при необходимости замените ее. Наконец, затяните гайку боковой пластины, и вы готовы к работе.
