Как правильно заточить сверло по металлу – видео
Главная » Оборудование » Как правильно заточить сверло по металлу – видео
Любой инструмент со временем приходит в негодность, ломается, выкрашивается, колется, трескается и тупится. Некоторые последствия использования ликвидировать не удается, тогда приходится покупать новый инструмент, а некоторые вполне возможно восстановить и дать инструменту вторую жизнь. Это в полной мере касается сверл, которые имеют обыкновение ломаться или тупиться.
Содержание:
- Видео мастер класс по заточке сверла
- Инструмент для заточки сверла
- Как заточить спиральное сверло
- Заточка победитового сверла
- Как заточить ступенчатое сверло
Видео мастер класс по заточке сверла
Для начала давайте посмотрим, как правильно заточить сверло по металлу Видео продемонстрирует основнее моменты, которые необходимо знать, а в тонкостях будем разбираться вместе.
Ничего сложного. Главное — аккуратность и внимательность. Теперь спроецируем задачу по заточке сверла по металлу на среднестатистические бытовые условия, и попробуем сделать лучше, по крайней мере не хуже, чем на видео.
Инструмент для заточки сверла
В быту мы не используем крупные сверла, как правило, самыми ходовыми размерами являются малые и средние — от 0,5 мм до 18 мм. Их и будем затачивать. Только для начала соберем все необходимое для этого. В идеале работу по заточке сверла лучше проводить на заточном станке. Каждый уважающий себя хозяин просто обязан иметь в гараже небольшой наждак. Даже если его нет, не страшно. Обойдемся болгаркой или насадкой на электродрель. Только сначала нужно прочно закрепить электроинструмент на плоскости. Главное — получить вращающийся заточной диск или наждачный камень.
О технике безопасности забывать тоже не следует. Береженого бог бережет.
Если вы еще не носите очки, тогда защититесь ими. Случиться может что угодно. Еще очень важно при заточке вовремя охлаждать сверло, поскольку если этого не делать, то сталь потеряет прочность. Во время заточки сверло сильно накаляется, а для охлаждения необходимо периодически макать его в холодную воду или в жидкое масло. Жидкость нужно налить в небольшую емкость и разместить в пределах досягаемости возле станка или закрепленного электроинструмента.
Как заточить спиральное сверло
О том, что сверло притупилось, мы узнаем сразу же при первых оборотах патрона дрели. Сверло перегревается, скрипит и напрочь отказывается резать даже мягкий металл. Чем больше сверло нагревается, тем быстрее оно тупится, поэтому при первых проявлениях признаков потери сверлом остроты, заточите его.
Точим вручную, поскольку специальных приспособления для заточки у нас нет, хотя они здорово упрощают процесс и делают его точнее. Заточить сверло по металлу можно несколькими способами. Рассмотрим два из них.
Для заточки сверла до 3 мм, и более 3 мм.

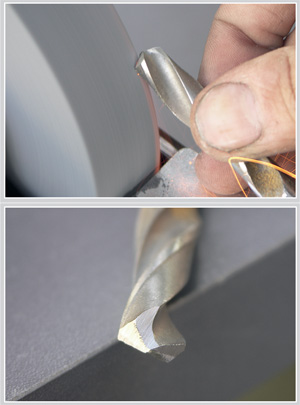

Самый простой способ заточки — это когда мы затачиваем режущую кромку в одной плоскости. При этом задний угол должен составлять около 30˚. Пользуясь этим методом, самое главное — сохранять параллельность режущей кромки поверхности круга. И стабильность положения сверла относительно наждачного круга. Как только вы коснулись сверлом поверхности, ни горизонтально, ни вертикально его перемещать нельзя. С первого раза не получится точно. Зато со второго — обязательно выйдет. Стоит помнить, что если приложить чрезмерное усилие, а вы помните, что мы затачиваем сверло толщиной до 3 мм, то режущая кромка может выкрошиться.
Второй способ более наукоемкий, но тоже не сложный. Спецы называют его коническим методом заточки. Суть его в том, что во время заточки сверло прижимается режущей кромкой и поверхностью задней части, при этом нужно слегка покачивать сверлом так, чтобы на задней перьевой части образовалась конусная поверхность.
Нужно стараться не отрывать сверло от камня во время заточки, и двигать сверлом очень медленно и без рывков.
После этого создаем такой же конус на оставшемся пере.
Заточка победитового сверла
С победитовыми сверлами происходит то же самое, что и с обычными. Они могут затупиться, но значительно позже. Единственное ограничение по работе с победитовым сверлом — у нас не получится заточить его на обычном заточном абразивном круге при обычной скорости вращения круга. Дело в том,что чем выше скорость заточки, тем мягче материал сверла. Победитовое сверло очень твердое, и при обычных оборотах наждачного камня сверло можно запросто перегреть. Два варианта — или уменьшать обороты, или применять алмазный заточной круг.
Есть несколько основополагающих правил, а остальное приходит с опытом:
- Победитовое сверло затачивается кратковременными касаниями к кругу.
- Следите за тем, чтобы при заточке не сбить центр оси вращения сверла.
- Угол заточки не должен быть меньше 160-170˚.
- Не охлаждайте сверло моментально, разу после заточки, иначе может треснуть.
- Не перегревайте победитовое сверло.
Если следовать этим простым советам, победитовое сверло получит новую жизнь. Не с первого, так со второго раза, точно.
Как заточить ступенчатое сверло
Ступенчатое сверло — белая ворона в семье сверл. Оно позволяет очень точно высверлить отверстие разных диаметров. Причем с очень точной центровкой. Есть разные модели ступенчатых сверл, но принцип один — одним сверлом можно выполнить отверстие от 4 до 32 мм. Они очень просты в заточке. Чтобы восстановить режущую кромку, достаточно просто поправить ее вращающимся кругом с наждачной бумагой.
Так можно продлить жизнь сверлам, и заодно научиться их затачивать. Работать тупым инструментом — не солидно для хорошего мастера.
Читайте также Как заточить сверла по металлу
Как правильно точить сверла по металлу. Как правильно заточить сверло, и какие должны быть углы рабочей кромки
Содержание
- Как правильно точить сверла по металлу. Как правильно заточить сверло, и какие должны быть углы рабочей кромки
- Простая и эффективная заточка сверл. . Заточка сверла на точильном станке.
- Заточка сверла из гайки. Приспособление для заточки сверл своими руками: 2 варианта
- Шаг №1 — разметка гайки
- Шаг №2 — режем по разметке
- Шаг №3 — подготовка второй гайки
- Шаг №4 — свариваем гайки
- Шаг №5 — вставляем сверло
- Шаг №6 — точим граней
- Способ №2 – приспособа из дерева
- Пошаговая инструкция
- Как пользоваться?
- Как заточить сверло без наждака. Друг подсказал: заточка сверла без специальных приспособлений
- Чем же буду пользоваться
- Заточка пошла
- Видео как правильно заточить сверло по металлу
Как правильно заточить сверло, и какие должны быть углы рабочей кромкиКак правильно точить сверла по металлу. Как правильно заточить сверло, и какие должны быть углы рабочей кромки
Главный угол при вершине, определяющий возможность обрабатывать разные металлы – развертка кромок наконечника.
Его величина изменяется для разных материалов.
- Жесткая сталь – 140°;
- Нержавеющая сталь – 135°-140°;
- Глубокое сверление – 130°;
- Чугун – двойной угол. Основной – 118°, вспомогательный – 90°;
- Алюминий, латунь, бронза – 118°;
- Медь и сплавы на ее основе – 100°.
Чтобы понять, как правильно точить разные углы – необходимо понять, сколько их у сверла, и где они расположены. Для примера рассмотрим компоненты рабочей части, и величины углов наконечника для обработки нержавеющей стали:
Как видите, инструмент состоит из большого числа компонентов, каждый из которых выполняет свою работу. Однако не все кромки придется затачивать вручную. Да и контролировать процесс можно по универсальному шаблону.
Сверла по металлу выглядят одинаково, за исключением специальных моделей, которые в быту не применяются.
Хвостовик и шейка в обслуживании не нуждаются. Из рабочей части затачивается лишь режущая часть. Ленточка, предназначенная для формирования и отвода стружки, изготавливается на заводе.
Обработать ее в домашних или даже промышленных условиях практически невозможно.
Режущая кромка состоит из задней и передней поверхностей, которые соединяются под острым углом. Именно эта кромка соскабливает стружку с заготовки, углубляясь в поверхность и формируя отверстие.
Если кромка не острая, имеет выщерблины и неровности – сверление сильно затрудняется, и происходит банальное холостое трение металла о металл.
Простая и эффективная заточка сверл. . Заточка сверла на точильном станке.
На обычном точильном станке вы можете без труда заточить сверло по металлу, по дереву или по бетону. Важный момент — станок должен быть обязательно оборудован платформой, которая располагается перед рабочей поверхностью точильного диска. Расстояние между платформой и торцом круга должно быть не более одного миллиметра. В магазинах продаются точильные станки, у которых может этой платформы и не быть. Если ваш точильный станок не оборудован платформой, но желание наточить сверло все еще осталось — пролистайте ниже, где мы расскажем о том, как заточить сверло своими руками при помощи болгарки или наждачки.
Если насадка сильно затупилась, т.е. режущие кромки с задними поверхностями стали несимметричными, чтобы правильно заточить инструмент, желательно сделать простое приспособление, выполнив следующие действия:
- Начертите прямую линию на подручнике под углом в 60 градусов по отношению к рабочей поверхности точильного круга. Линия должна быть нарисована напротив рабочей поверхности;
- Закрепите на платформе обрезок металлического уголка, который нужно выровнять по намеченной линии, как показано на фотографии. Т.е. уголок должен быть расположен под 60 градусов к рабочей поверхности. Чтобы зафиксировать этот уголок вы можете воспользоваться обычной струбциной. Если заточка сверел для вас частое занятие, то можно просверлить отверстие в платформе и зафиксировать уголок с помощью болтов с гайками;
С помощью этого простого приспособления в виде уголка вы можете приложить своими руками сверло и таким образом обеспечить постоянный уклон в 60 градусов для заточки.
Прежде, чем начать работу, вам нужно установить на станок крупноабразивный диск. Не забывайте о технике безопасности и обязательно наденьте защитные перчатки и очки. Затем включите станок и правильно возьмите в руки сверло. Для этого положите два пальца правой руки на подручник, и на них уложите затачиваемый инструмент. В результате пальцы будут служить опорой. Левой рукой возьмитесь за хвостовик затачиваемого инструмента. Само сверло поверните так, чтобы режущая кромка, которую вы будете затачивать, располагалась строго горизонтально.
Теперь вам нужно приложить сверло боковой плоскостью к спинке уголка и подвести его к рабочей поверхности точильного круга. Правая рука остается неподвижной, а левая, которая держит сверло, должна слегка перемещаться в вертикальной плоскости, совершая покачивания. Таким образом проходит заточка от режущей кромки до конца задней поверхности.
По такому принципу совершите несколько простых покачивающих движений левой рукой снизу вверх. Сильного упора создавать нет необходимости, так как у вас просто вырвет сверло из рук.
Когда вы заточите одну поверхность, то поверните сверло на 180 градусов и точно так же обработайте вторую поверхность. Когда вы закончите заточку сверла, то убедитесь в том, что угол при вершине равен 120 градусам, что оптимально для сверла по металлу. Так же убедитесь в том, что кромки и задние спинки сверла получились симметричными.
Надо сказать, что в результате перемещения хвостовика в вертикальной плоскости, задняя поверхность получается скругленной. Поэтому такая заточка называется конической. Она применяется для сверл диаметром более трех миллиметров. Правильно заточить более тонкое сверло по металлу еще проще – его режущая часть прижимается к плоскости точила и затачивается без каких-либо покачиваний. В результате задняя поверхность приобретает одну ровную плоскость. Поэтому такая заточка называется одноплоскостной. Хват сверла при такой обработке показан на фото ниже.
После того как заточка будет завершена и инструмент приобретет правильную форму, нужно выполнить доводку.
Дело в том, что поверхность после заточки крупным абразивом далека от идеала. Поэтому нужно установить на станок диск с мелким абразивом и удалить все шероховатости. В результате поверхность должна получиться идеально гладкой.
Чтобы убедиться, что работа выполнена верно, попробуйте просверлить отверстие, можно даже не глубокое, и убедитесь, что кромка получилась гладкой и ровной. Это главный показатель заточенного инструмента.
Абсолютно также точатся и сверла по дереву. Единственное, их угол при вершине делается более острым – 140 градусов. Соответственно, инструмент подносится к точилу под углом 70 градусов.
Заточка сверла из гайки. Приспособление для заточки сверл своими руками: 2 варианта
Заточенные свёрла – это необходимость для любых слесарных работ. Однако правильно их точить умеют немногие, — это целая наука. Что же делать новичку?
Изготовить приспособление для заточки сверл своими руками. Конечно, заточка будет не такой качественной, как ручная, однако свёрла со своими функциями справляться будут.
Чтобы заточить сверло, нужно точно выдержать угол наклона его режущей части, который составляет около 120 градусов. В этом и заключается суть приспособления, — зафиксировать сверло и соблюсти этот угол.
Приспособа из двух гаек и болта
Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.
Для работы понадобится:
Шаг №1 — разметка гайки
Разметка гайки
Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.
Шаг №2 — режем по разметке
Режем по разметке
Гайка с выпиленным пазом для сверла
2
В итоге должно получиться так, как показано на фото выше.
Шаг №3 — подготовка второй гайки
Вторая гайка на размер меньше
Накладываем сверху вторую гайку меньшего размера.
Шаг №4 — свариваем гайки
Свариваем гайки друг с другом
1
Фиксируем обе гайки в тисках, и прихватываем их электросваркой.
Двух точек будет достаточно.
Приспособа готова к работе
2
В целую гайку вворачиваем болт. Приспособление готово к использованию.
Шаг №5 — вставляем сверло
Вставляем сверло
Вставляем сверло в приспособление и фиксируем его болтом так , чтобы его кончик немного выступал за грани гайки с пазом.
Шаг №6 — точим граней
Точим согласно граней гайки
1
Затачиваем сверло на наждаке или болгарке. Грани гайки стараемся не стачивать.
Заточка сверла окончена
2
Сверло заточено. Угол в 120 градусов выдержан.
Wow!Awesome ideas With Drill Bits
Приспособление для заточки сверл своими руками: 2 варианта
Способ №2 – приспособа из дерева
Приспособление для заточки из деревянного бруска
Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.
Для изготовления приспособления из дерева понадобиться:
Пошаговая инструкция
- Брусок центруют, — с торца делают разметку по диагоналям
- По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
- Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
- Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла
Нулевое значение для разметки – ось просверленного отверстия под пазКак пользоваться?
Заточка на ленточном гриндаре
В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.
Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.
В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.
Как заточить сверло без наждака. Друг подсказал: заточка сверла без специальных приспособлений
Фото 1.
Накопилось несколько притупленных сверл, которые даже по дереву уже не работают, поэтому решил попробовать привести их в порядок, но без использования специальных угловых приспособлений , кондукторов, подставок и других изобретений.
Представил себя в рабоче-полевых условиях и приступил к заточке рекомендованным мне способом.
Чем же буду пользоваться
Фото 2.
Для эксперимента мне понадобился шуруповерт и полоска наждачной бумаги. Подойдет и дрель, только работать она должна на самых низких оборотах. А наждачку лучше взять на тканевой основе, так как бумажная быстро рассыплется. Зерно наждачки среднего размера. Подумал, что 80-ка будет самый раз, но можно пробовать и другую.
Фото 3.
Отрезал от листа наждачной бумаги неширокую полоску где-то 5-10 см и, чтобы не ездила туда -сюда, пристрелил её к деревянной рейке. А еще взял тупое сверло 10 мм и перед заточкой проверил для наглядности, насколько с ним всё плохо (этот момент показан в ролике ниже).
Заточка пошла
Фото 4.
Для заточки вставляю сверло в малооборотистый шуруповерт и переключаю его на реверс . Затем последовательно сверлю прикрепленную к рейке наждачку. Просто проделываю в ней до 20 отверстий и всё! После этой процедурки сверло должно подточиться.
По завершении переключаю шуруповерт в нормальный режим и на этой же рейке сбоку пробую просверлить пару отверстий.
Фото 5.
По размеру стружки видно, что сверло уже не елозит по дереву, как в начале, а полноценно режет волокна. Скорость правда небольшая у шуруповерта, но если переставить в дрель, то думаю все будет отлично.
ВНИМАНИЕ! А тут ссылка на очень профессиональный, а потому содержательный Дзен-канал моего брата – Железнодорожник
Фото 6.
Да и по качеству отверстия видно, что сверло после несложной заточки очень достойно справляется с задачей. Специальные приспособы наверняка обеспечили бы еще лучший результат, но они в нужный момент не всегда доступны, поэтому беру способ на вооружение и вам советую опробовать в личной практике.
Видео как правильно заточить сверло по металлу
Как заточить сверло по металлу: способы заточки, инструмент
Главная » Обработка металла » Сверление » Можно ли заточить сверло по металлу и как это сделать в домашних условиях?
На чтение 4 мин
Содержание
- Признаки затупления
- Виды заточки
- Ручной способ заточки
- Заточка на специальном оборудовании
- Как правильно заточить сверло?
- Чем можно заточить?
- Углы заточки
- Особенности заточки различных видов сверл
- Оценка качества шлифовки
Для обработки металлических поверхностей применяются электроинструменты, промышленное оборудование.
Чтобы выполнять различные технологические операции нужна специальная оснастка. Одной из подобных операций является сверление. Оснастка для сверления отверстий часто деформируется, затупляется. Для её восстановления нужно знать, как заточить сверло по металлу. Достаточно ознакомиться с основными правилами, выбрать инструмент, технологию.
Признаки затупления
Оснастка для работы с деревом может прослужить длительное время не деформируясь. Свёрла по металлу выходят из строя быстрее. Существует ряд моментов, по которым можно определить, что оснастка затупилась:
- На вершине сверла есть сколы, неровности, микротрещины.
- Визуальные отклонения от изначального состояния.
- При сверлении возникает нехарактерный свист или шум.
- На внутренней части отверстия остаются заусенцы, неровности.
- Стружка скапливается в дырке, не выводится наружу.
Эти отклонения указывают на поломку оснастки. Нужно остановить рабочий процесс, исправить неточности или заменить оснастку.
Виды заточки
Существует несколько способов заточки, которые проводятся с помощью разных приспособлений. Они обозначаются разными буквами. К ним относятся:
- Н — нормальная. На рабочей части изготавливается две режущие кромки, одна поперечная. Допускается точение инструментов диаметром до 12 мм.
- НП — производится подрезка поперечной кромки. Благодаря этому снижаются нагрузка, передаваема\ на рабочую часть при сверлении.
- НПЛ — проводится подточка ленточки с кромкой. Формируется задний угол на рабочей части.
- ДП — представляет собой двойное точение. Дополнительно обрабатывается поперечная кромка.
- ДПЛ — создаётся 4 режущих кромки, подтачивается кромка.
Точение проводится на специализированном оборудовании или вручную. Об этих методах необходимо поговорить отдельно.
Ручной способ заточки
Оснастку для инструментов можно затачивать вручную, без применения специализированных станков. Однако для этого нужно уметь пользоваться ручными приспособлениями, выставлять углы точения.
Используемые инструменты:
- Болгарка — применяется, если не требуется подбирать точный угол режущей части.
- Специальная точильная насадка для дрели.
- Просто шлифовальный круг на асинхронном двигателе.
Заточка сверла по металлу болгаркойНе нужно пытаться обработать рабочую часть инструмента с помощью надфиля или напильника. Эти инструменты сточатся быстрее, чем изменится режущая кромка.
Заточка на специальном оборудовании
Мастерские используют специальные станки для заточки сверл. Это высокоточное оборудование, позволяющее изготавливать любые углы режущей кромки. Для этого достаточно закрепить оснастку с помощью специальных зажимов, выставить угломер, настроить станок, запустить двигатель. Заточка сверла на специализированном оборудовании занимает меньше времени.
Как правильно заточить сверло?
Чтобы провести заточку сверл по металлу своими руками, нужно выбрать оборудование, изучить правила обработки.
В домашних условиях можно воспользоваться электроинструментами или компактными станками.
Чем можно заточить?
Провести правку режущих кромок можно с помощью разных приспособлений, станков, инструментов:
- болгарки;
- шлифовальной машинки;
- насадки на дрель;
- специализированного оборудования.
Углы заточки
Угол заточки сверла по металлу выбирается зависимо от того, какой материал необходимо сверлить. Для этого существуют специальные таблицы, в которых указаны параметры для разных металлов. Основная информация об углах заточки сверла по металлу, представленная в официальных таблицах:
- твердая бронза, чугун, сталь — от 116 до 118 градусов;
- мягкая бронза, латунь — от 120 до 130 градусов;
- медь — около 125 градусов;
- мягкие сплавы металлов, древесина — 140 градусов.
Если сверлить пластмассу, необходимо точить режущие плоскости под 100 градусов. Углы заточки сверла по металлу описаны в таблицах, которые можно найти в специальных справочниках.
Особенности заточки различных видов сверл
Существует три группы оснастки, предназначенной для сверления отверстий в металле:
- Победитовые — чтобы точить такой инструмент необходимо использовать охлаждающую жидкость. Исправить режущую кромку можно только электроточилом или на специальном станке.
- Спиральные — для его точения применяется специализированное оборудование. Затачиваются задние грани. Провести обработку вручную крайне сложно.
- Ступенчатые — обрабатывать такую оснастку сложнее, чем предыдущие виды. Для этого применяются заточные станки.
Если нет опыта в точении оснастки для сверления, необходимо доверить проведение работ профессионалам.
Оценка качества шлифовки
После проведения шлифовки, необходимо определить качество обработки. Для этого необходимо осмотреть перемычку. Она будет находиться по центру торца наконечника. Края оснастки должны быть короткими.
window.
yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-57’, blockId: ‘R-A-1226522-57’ })})”+”ipt>”;
cachedBlocksArray[266488] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-52’, blockId: ‘R-A-1226522-52’ })})”+”ipt>”;
cachedBlocksArray[266497] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-49’, blockId: ‘R-A-1226522-49’ })})”+”ipt>”;
cachedBlocksArray[266495] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-48’, blockId: ‘R-A-1226522-48’ })})”+”ipt>”;
cachedBlocksArray[277810] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-43’, blockId: ‘R-A-1226522-43’ })})”+”ipt>”;
cachedBlocksArray[266499] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-32’, blockId: ‘R-A-1226522-32’ })})”+”ipt>”;
cachedBlocksArray[266496] = “window.
yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1226522-11’, blockId: ‘R-A-1226522-11’ })})”+”ipt>”;Поделиться
Как заточить сверло – Progressive Dairy
Мы все знаем дрель (каламбур). Вы в бешеном порыве, чтобы что-то починить и вернуть в онлайн. Все, что вам нужно, это просверлить одно отверстие и пропустить через него болт, чтобы закрепить все на месте, и все готово.
Брэд Нельсон
Уборщик сена на пенсии
Эл. протискиваться сквозь грязь.
Заточка сверла — довольно простая процедура. Во-первых, посмотрите на новое сверло и обратите внимание на углы и положение краев режущего наконечника на сверле. Теперь все, что вам нужно сделать, это сделать так, чтобы использованная, тусклая или сломанная бита выглядела так.
Большинство настольных шлифовальных станков имеют угловое углубление на подручнике. Это близко к правильному углу для большинства сверл.
Если вы поместите две шестигранные гайки рядом друг с другом так, чтобы их плоские стороны соприкасались, угол V-образной формы между двумя гайками будет тем же углом (или формой), который вы хотите получить на готовой заточенной насадке ( Фото 1 ).
РекламаС соответствующими средствами безопасности (такими как защита для глаз) держите сверло рядом с точильным камнем на точильном станке. Для большой насадки, для восстановления режущей кромки которой необходимо удалить много металла, начните с грубого шлифовального круга, а затем завершите заточку с помощью мелкого или более гладкого камня.
Поместите палец левой руки на упор для инструмента и положите сверло на этот палец под правильным углом. Вы будете использовать этот палец в качестве точки опоры, чтобы вращать сверло, удерживая его на шлифовальном круге во время заточки ( 9).0025 Фото 2 ).
Обратите внимание, что кромка шлифовального круга должна быть гладкой и плоской.
Если это не так, используйте инструмент для правки, чтобы сгладить и сгладить его.
Держите режущую кромку одной канавки насадки параллельно поверхности шлифовального круга. Аккуратно прижмите его к колесу, пока не увидите искры на самом кончике режущей кромки.
Если вы видите искры, но их нет на кончике режущей кромки, значит, вы шлифуете за (под) кончиком. Поднимайте торец сверла до тех пор, пока на его кончике не появятся искры.
Теперь, удерживая режущий наконечник параллельно поверхности камня, осторожно поверните торец сверла вниз, и, когда вы делаете это пальцем левой руки в качестве точки опоры, наконечник поднимается, и когда он , осторожно прижмите его к колесу, чтобы притереться к фрезе позади (ниже) режущего наконечника.
Искры, которые вы видите в начале игры, исходят от шлифовального круга, сглаживающего и затачивающего кончик режущей кромки. Когда вы раскачиваете сверло, поднимая кончик режущей кромки от шлифовального круга, вы удаляете металл за наконечником, так что режущий наконечник будет самой высокой частью сверла, когда он соприкасается с металлом в отверстии, которое вы будете быть бурить.
Обычный результат новичка – оставить пятку флейты выше режущего кончика, и в этом случае острая кромка не будет касаться металла ( Фото 3 ).
Процедура в моем магазине заключается в подкрашивании сверла после каждого использования. Таким образом, когда я тороплюсь, все биты четкие. Если вы делите мастерскую с другими, может быть проще просто спланировать заточку сверла перед его использованием. Требуется около 30 секунд, чтобы подправить биту, и не более минуты, чтобы вернуть изношенную, сломанную или сколотую биту.
Обратите внимание, что форма канавок меняется от тонкой к более толстой от кончика к торцу сверла. Если вы имеете дело со сломанным трензелем, вы все равно сможете сделать острую режущую кромку, но кончик будет выглядеть толстым и некрасивым по сравнению с кончиком, обращенным к исходному концу трензеля.
Это не значит, что вы его потеряли, просто изменилась форма канавок на сверле.
Доступны различные типы сверл.
Черная окись будет самой дешевой, за ней следуют биты, покрытые нитридом титана. Они будут иметь золотой цвет. Основной металл обычно один и тот же, но покрытие из нитрида титана (олова) должно охлаждать биты. Кобальтовые сверла доступны в два-три раза дороже.
Биты из кобальта легированы, поэтому они очень твердые, но не хрупкие. Вы заметите, что острое «обычное» сверло будет откалываться вдоль режущей поверхности при небрежном или интенсивном использовании. У меня есть набор кобальтовых бит, которые работают так, как рекламируется, и мне еще не нужно было их затачивать. Они также хранятся вне поля зрения.
Есть несколько необычных приложений, которые требуют особого подхода. Мягкие, но прочные материалы, такие как экзотические пластмассы, используемые в качестве скользящих деталей для защиты стальных деталей от износа или для обеспечения возможности скольжения деталей под давлением без смазки, имеют особые потребности.
При обычном или агрессивном шлифовании сверла захватывает и пробивает эти материалы, не прорезая круглого отверстия.
Заточите сверло для этого материала так, чтобы пятка канавки была чуть ниже режущей кромки. Это поможет, но не остановит стремление сверла пробить более мягкий материал.
Другая помощь заключается в том, чтобы заточить насадку так, чтобы угол острия был ближе к прямому углу хвостовика насадки, чем обычно. Это также заставит сверло вгрызаться в меньшее количество материала, чем обычно.
Чтобы просверлить только неглубокое отверстие или сделать углубление для головок болтов, которые вы хотите утопить с поверхности, возьмите воротник вала и прикрепите его к концу сверла, чтобы оно не позволяло сверлу проникнуть глубже, чем вы этого хотите.
Может показаться, что вы занимаетесь ракетостроением, работая с некоторыми из этих материалов, но на самом деле это не так. Просто узнайте, как различные материалы реагируют на механическую обработку и сверление.
Дополнительные советы по сверлению
Пилотное отверстие не всегда подходит для более толстой стали.
Тепло, выделяемое при сверлении пилотного отверстия, может вступать в реакцию с примесями в стали, вызывая ее точечную закалку, поэтому при попытке просверлить полноразмерное отверстие после меньшего направляющего отверстия сверло большего размера подойдет к закаленной точке и перестанет резать металл.
Смазочно-охлаждающая жидкость (нарезание резьбы и т. д.) облегчит работу по сверлению.
Дорогие и крупногабаритные сверла обычно имеют три лыски на торце хвостовика сверла. Здесь кулачки сверлильного патрона должны зажать сверло. Плоскости предотвращают скручивание биты внутри патрона, когда бита попадает в твердую точку, когда она начинает пробивать конец отверстия.
Если то, что вы сверлите, заставляет ваше сверло делать это, вы можете сделать свои собственные лыски с помощью шлифовальной машины.
На остановку и повторную заточку сверла уходит меньше времени, чем на его сквозную обработку. PD
ФОТО 1: Это правильный угол для наконечника.
ФОТО 2: Используйте палец в качестве точки опоры, по которой можно катить сверло, перемещая его по точильному камню.
ФОТО 3: Верхнее долото заточено пяткой выше режущей кромки. Высокий каблук будет удерживать режущую кромку на расстоянии от металла, который вы пытаетесь просверлить. Низ – новый бит. Фотографии предоставлены Брэдом Нельсоном .
Conewango Products Corp. является ведущим производителем и дистрибьютором качественных наполнителей, молочных резиновых изделий и других сельскохозяйственных резинотехнических изделий.
Компания American Coolair работает более 90 лет. С момента своего основания компания производит высококачественные, универсальные и экономичные высокоскоростные вентиляционные системы для молочной промышленности.
Munters предлагает передовые технологии, надежность, высокую производительность, превосходную логистику и лучшую в своем классе поддержку для сельскохозяйственной отрасли.
Как заточить сверла? (с картинками)
`;
Шерри Холецки
Два распространенных способа заточки сверл — это использование точилки или настольной шлифовальной машины. Если у вас нет большого опыта в заточке сверл или вы просто хотите ускорить процесс, вы можете приобрести точилку для сверл. Точилки для сверл можно использовать со многими типами сверл, но обязательно точно следуйте инструкциям, чтобы добиться эффективных результатов. У большинства точилок есть зажим или патрон, удерживающий биту, которая вставляется в точилку.
Сверла также можно затачивать с помощью настольного шлифовального станка. Этот метод может быть более сложным, чем использование специализированного инструмента, но он также может обеспечить больший контроль и точность, если вы знаете, что делаете. Обычная спиральная насадка обычно должна быть заточена на 59° угол. Режущая кромка удерживается параллельно болгарке, а долото перекатывается по часовой стрелке, при этом основание перемещается вниз и влево. Всегда надевайте защитные очки при заточке сверл; также рекомендуется использовать тиски или приспособление для заточки, чтобы держать сверло под правильным углом, так как держать сверло рукой так близко к шлифовальному станку может быть чрезвычайно опасно.
Сверла Форстнера, создающие отверстия с плоским дном, можно затачивать масляным камнем или тонким напильником. Тонкий напильник также можно использовать для заточки плоских деревянных насадок, которые используются в электродрелях, а зенкерные насадки можно затачивать с помощью тонкого треугольного напильника. Точильный камень можно использовать для заточки определенных типов бит, таких как биты для каменной кладки или шпоры. Сверла могут казаться легко затачиваемыми, но из-за тонких наконечников, наконечников особой формы или специального покрытия их может быть трудно заточить должным образом.
Они должны быть заточены равномерно, и важно, чтобы бита оставалась прохладной. Лучший совет — не допускать затупления бит, а не ждать, пока они потребуют интенсивной заточки.Как заточить сверла? [Самый простой способ]
Если вы часто изготавливаете товары или занимаетесь домашними делами, требующими сверления отверстий, то точилка для сверл станет отличным приобретением.
Он изготовлен из быстрорежущей стали (HSS), прочного и долговечного материала. Тем не менее, он подвержен частому износу при выполнении своей работы.
Когда речь заходит о сверлах, многие люди не понимают, что их нужно часто затачивать. Острые сверла требуют меньше усилий для выполнения той же задачи, что и тупые. Заточка сверл напильником может помочь сохранить дорогостоящее энергетическое оборудование в хорошем рабочем состоянии.
Любому мастеру полезно научиться правильно затачивать затупившиеся и изношенные сверла, делая это самостоятельно. В этой статье я расскажу о , как заточить сверла и другие советы, чтобы вы могли использовать это в течение более длительного периода.
6 шагов для заточки сверл: наиболее эффективный способ Когда сверло затупится, не вдавливайте его сильнее в материал. Есть вероятность навредить себе. Затачивать насадки несложно, но для того, чтобы научиться этому, требуется много практики.
Следующие шаги помогут сделать это легко.
Проверьте изношенные детали. Если вам нужна более острая кромка, удаляйте только небольшое количество металла за один раз. На многих настольных шлифовальных машинах есть два шлифовальных круга, грубый и мелкий.
Лучше всего начинать с грубого круга и постепенно переходить к более тонкому, если биты сильно повреждены. В противном случае начните с более тонкого круга и постепенно переходите к более грубому.
Шаг 2: Подготовьте долотоВключите шлифовальную машину и наденьте защитные очки. При использовании сверла с прочным захватом убедитесь, что режущая кромка параллельна шлифовальному кругу. Вы должны перемещать биту медленно и осторожно, пока она не коснется спиц колеса. Держите его прямо и под производственным углом 60 градусов. Не поворачивайте и не скручивайте его.
Шаг 3: Правильно держите насадку Важно удерживать насадку под углом не более четырех-пяти секунд.
Вы стремитесь удалить тусклую поверхность, а не изнашивать сверло. Чтобы получить оптимальный угол, сконцентрируйтесь на шлифовке пятки сверла, где кончик встречается с вращающимся стержнем, а не с краем. Если угол недостаточно крутой, сверло не будет плавно сверлить.
После заточки в течение четырех-пяти секунд сверло опустите в холодную воду, чтобы охладить металл. Когда он достаточно остынет, проверьте, достаточно ли остра только что заточенная сторона.
Как только вы будете довольны острием с одной стороны, переверните сверло на 180 градусов и повторите эту операцию с другой стороны. Стремитесь к углу 60 градусов и направьте на обе стороны сверла одинаковую ширину, чтобы гарантировать прямые отверстия.
Шаг 5: Продолжайте заточку и проверьте заточку После того, как кончик сверла достигнет хорошо отполированной точки и обе кромки станут острыми и одинаковой ширины, выполните пробный запуск сверла.
Поверните биту рукой, удерживая кончик перпендикулярно куску дерева. Хорошо заточенное сверло должно быть в состоянии просверлить отверстие даже при таком скромном давлении. Точка должна иметь наклон в 60 градусов с одинаковой шириной с обеих сторон.
Когда вы будете удовлетворены остротой сверла, вставьте его в дрель, возьмите кусок дерева и приступайте к сверлению. Используя минимальное давление, вы должны быть в состоянии ввести сверло в древесину и выбрасывать щепки по мере их появления. На этом работа сделана.
Необходимо избегать ошибок при заточке сверл:Сверление — это навык, требующий практики. Один неверный шаг и последствия будут опасными. Вот почему я перечислил наиболее частые ошибки при сверлении ниже, чтобы предотвратить их.
- Неправильное использование настройки молотка
Настройка молотка повышает универсальность дрели.
При неправильном использовании это может повредить биту или сверло. Прежде чем активировать настройку молотка, подумайте о том, чтобы узнать детали проекта.
Использование функции молотка упростит процедуру и даст лучшие результаты. А если вы используете вариант с молотком по дереву, дрель может вызвать осложнения. Есть вероятность повредить долото и инструмент. Сверление дерева или стали с использованием функции молотка оставляет грязное отверстие. Так что лучше этого избегать.
- Без применения смазки
При сверлении материала выделяется тепло. Вы можете создать много тепла за короткий период. В результате перегрева критически важно избегать. Постоянно смазывайте его, чтобы операция сверления проходила как можно более плавно.
- Незнание скорости
Сверление может разочаровать новичков. Они постоянно ищут более быстрые методы бурения. Это заставляет настройки скорости повышаться, когда в этом нет необходимости.
Однако это неправильная стратегия, так как это может привести к поломке бурового долота.
Скорость дрели снижается при использовании в более сложных условиях. Даже если это займет немного больше времени, результат будет лучше.
- Закрытие вентиляционных отверстий
Не имеет значения, работает ли дрель от аккумулятора или электричества; у него есть мотор. Электродвигатель приводит сверло в движение, позволяя ему вращаться с высокой скоростью. Двигатель нагревается при использовании инструмента, что вполне естественно. Из-за этого производители включают вентиляционные отверстия. Таким образом, двигатель может работать при стабильной температуре.
Однако закрытие вентиляционных отверстий приведет к повреждению дрели и потребует дорогостоящей замены двигателя. Найдите вентиляционные отверстия на дрели, взглянув на них. В зависимости от работы, вы должны изменить дрель. Однако ни в коем случае не закрывайте вентиляционные отверстия.
- Нерегулярная очистка
Регулярная очистка необходима для получения максимальной отдачи от устройства. Когда дело доходит до упражнений, это отличное руководство для подражания. Повсюду, от поверхности верстака до пола и даже в дрели.
Обязательно очищайте сверло после каждого использования. Это включает в себя очистку биты, патрона, вентиляционных отверстий и любых других мест, где видны остатки. Это гарантирует, что гаджет прослужит долго и обеспечит стабильные результаты.
- Реверс сверла
Сверло, несомненно, имеет функцию реверса, поэтому, если вам нужно выкрутить застрявший винт, активируйте дрель, прежде чем просверливать приложение.
Не позволяйте ему выпадать из рук во время работы. Когда вы будете готовы просверлить отверстие в материале, поверните обычные сверла к правой стороне корпуса. Они пойдут в другом направлении, если вы используете функцию реверса на дрели. Перед сверлением еще раз проверьте, все ли в порядке.
Сверление занимает больше времени, когда режущие лезвия сверл изнашиваются от многократного использования. Возможно, просверленные отверстия перестали быть точными и постоянными, что может привести к несчастным случаям. Ниже приведены некоторые ценные советы по безопасной заточке сверл:
Совет 1. Подготовка к заточке сверлПрежде чем начать, примите меры предосторожности, поскольку при заточке сверла металл будет летать по воздуху. Лучше надевать защитные очки, чтобы не пораниться и не совершить ошибок.
Совет 2: Наденьте перчаткиВы можете защитить свои руки кожаными перчатками. При необходимости наша команда в Brazos должна удерживать сверло на месте с помощью тисков или приспособления для заточки. Если у вас его нет, вы можете использовать плоскогубцы. Держите руки как можно дальше от кофемолки.
Совет 3.
Избегайте перегрева Чтобы правильно заточить сверло, шлифовальный станок должен вращаться медленно. Сторона с уклоном может касаться фрезы, если приложить долото к нижней части круга. Для большинства бит этот угол должен быть близок к 60 градусам. Болгарка не должна касаться конца сверла.
Медленно поворачивайте удила по часовой стрелке, вынимая его из воды каждые несколько секунд, чтобы снова вставить. Это предотвратит перегрев удила.
Совет 4. Проверяйте сверло во избежание ошибокВремя от времени проверяйте остроту сверла. Это можно сделать, положив палец на сверло. Если она острая, вам больше не понадобится использовать мясорубку. Вы также должны будете посмотреть на угол сверла.
Лучше всего использовать транспортир, чтобы убедиться, что угол сверла по-прежнему составляет 60 градусов. Ошибок можно избежать, регулярно проверяя эту часть процесса.
Совет 5. Избегайте несчастных случаев, затачивая сверла металлическим напильником. Когда сверло станет достаточно острым, вы должны закончить работу напильником по металлу. Это не позволит бите стать слишком острой. Поместите биту в тиски или струбцину и заточите ее напильником по металлу. Не держите файл горизонтально. Делайте это медленно и осторожно, чтобы не ошибиться.
Вопросы по теме: Существует ли простой способ заточки сверл?Точилка для сверл, ленточная шлифовальная машина или настольная шлифовальная машина являются одними из лучших способов заточки сверл. Заточка сверл вручную возможна, но гораздо сложнее и требует больше времени.
Напильник можно использовать для заточки сверл, если нет шлифовальной машины. Сверла следует затачивать напильником под углом 60 градусов. С помощью тисков или плотного захвата проведите его по краям.
Можно ли заточить сверла руками? Настольный шлифовальный станок или ленточный шлифовальный станок можно использовать для ручной заточки сверл. Все, что вам нужно сделать, это поставить биты на точилку под правильным углом. Биту нужно надеть на инструмент. Наклонен на 45 градусов от кончика. А затем повернули против часовой стрелки, чтобы закруглить посадку.
После заточки сверл вручную не забудьте поместить сверло в воду, чтобы оно остыло. Продолжайте затачивать сверло до тех пор, пока вокруг него не появится ровная поверхность. Затем возьмите кусок дерева и начните сверлить, как только вы будете удовлетворены остротой сверла. Сверло должно «защелкиваться» в древесине и выбрасывать древесную стружку, как только оно войдет.
Заточка угловой шлифовальной машиной: как это работает?Чтобы заточить УШМ, проверьте биты, которые необходимо заточить. Затем, удерживая сверло, вставьте его в отверстие. Запускайте кофемолку в защитных очках. Затем осторожно переместите биту к диску. Держите его прямо и под углом 60 градусов.
Отшлифуйте пятку биты в месте соединения стержня и наконечника, чтобы получить правильный угол. После 4-5 секунд заточки охладите сверло в холодной воде. Затем повторите процесс измельчения и охлаждения с обеих сторон. Проверьте сверло, когда оно имеет острый кончик и ровные края. После того, как вы довольны остротой сверла, установите его в дрель и начинайте сверлить древесный лом.
Большинство сверл имеют угол наклона 118 или 135 градусов. 118-градусное долото имеет меньшее долото и более крутой и заостренный профиль, чем 120-градусное долото.
Для сверления более мягких материалов, таких как дерево, часто требуется сверло с углом резания 118 градусов и более. При использовании для этой цели больший угол резания также приведет к более быстрому затуплению.
Использование 135-градусной коронки для более жестких материалов является обычным явлением, поскольку в одном куске материала легко просверлить множество отверстий.
Как заточить сверло без настольного шлифовального станка? Если вы хотите заточить сверла без настольного шлифовального станка, вы можете использовать напильник для заточки сверл, что займет несколько минут. Вы можете использовать настольные тиски, чтобы удерживать сверло на месте. Он по-прежнему будет работать, если у вас его нет, но его будет трудно удержать.
Затем положите напильник под углом 60 градусов на одно из лезвий. Лезвия прилегают к кончику долота с каждой стороны. После заточки удалите все оставшиеся металлические заусенцы, проведя напильником вверх. Нанесите одну или две капли машинного масла на сверло и вотрите его.
Как узнать, затупилось ли сверло?Если сверло не может прорезать твердые материалы, это признак того, что сверло затупилось. Это происходит, когда дрель работает на высокой скорости, что вызывает сильное трение, перегрев и затупление сверла.
А при работе дрелью только на одной скорости есть вероятность повредить все сверла и затупить их. Используйте дрель с регулируемой скоростью. Поскольку маленькие сверла должны работать медленнее, чем большие сверла. Регулярная заточка важна для поддержания максимальной производительности сверл.
Затачивать сверла по металлу необходимо для поддержания их в рабочем состоянии. Острые сверла требуют меньше усилий для выполнения той же задачи, что и тупые, как ножи и топоры. Затем заточите биту, поместив ее в тиски или зажим.
Держите файл под углом. Тупое сверло со временем изнашивает сверло, а не наоборот. Заточка сверл напильником может помочь сохранить дорогостоящее энергетическое оборудование в хорошем рабочем состоянии.
И избегайте чрезмерной заточки сверла, подождите, пока оно не станет достаточно острым для выполнения задачи. Старайтесь двигаться медленно и аккуратно, чтобы не сделать ошибок.
Зачем затачивать сверла? Точилка для сверл часто является хорошей покупкой при сверлении отверстий для поделок или проектов «сделай сам». Это делает бурение проще и эффективнее. Если у вас есть точилка для сверл, вам не нужно покупать новые. Заточка бит — простой способ повысить точность.
