Как заточить цепь бензопилы своими руками: видеоурок

Для того, чтобы бензопила работала четко и уверенно, ее цепь должна поддерживаться в заточенном состоянии. Не стоит начинать работу по порезке древесины, не проверив заточку цепи. Острая цепь сэкономит время, топливо и нервы. Тупая же не только снижает коэффициент полезного действия бензопилы, но также приводит к увеличенному износу внутренних ее механизмов.

Процесс заточки цепи

Основной причиной затупления зубьев является интенсивная распилочная работа, попадание под режущее полотно почвы, камней. Зубцы необходимо регулярно точить.

Заточка цепей – это несложная операция, сравнимая с заточкой любого режущего инструмента. Все, что потребуется, – это знания, как точить цепь бензопилы, а также минимальный набор инструментов.

Основные способы правильно заточить цепь бензопилы своими руками

Существует два способа, как наточить цепи своими руками:

• ручной;
• станочный.

Самым распространенным является ручной способ заточки. Выполняется данная работа с помощью простого в исполнении ручного инструмента:

• небольшой напильник круглого сечения;
• плоский напильник;
• шаблон;
• тиски.

Самое сложное в данном способе – именно соблюдение правильных углов. Различные конструкции зубьев требуют определенных параметров заточки, а малейшие отклонения серьезно влияют на качество работы бензопилы (могут привести даже к заклиниванию или более серьезным поломкам).

Внутренняя поверхность зуба имеет округлую поверхность, поэтому она затачивается круглым напильником, зажатым в специальный шаблон. При этом желательно использовать тиски, чтобы иметь возможность работать обеими руками. На шаблоне имеются метки, по которым следует ориентироваться, подбирая угол движения напильника. Такой шаблон можно увидеть на фото.

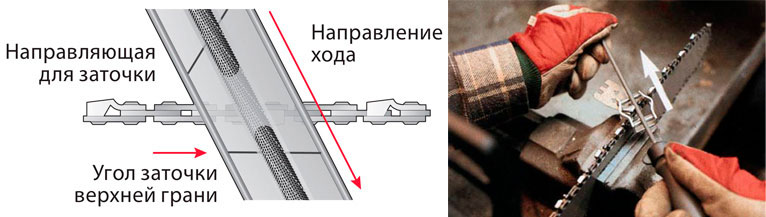

Цепь зажимается в тиски, круглый напильник заводится во внутреннее пространство зуба таким образом, чтобы пятая часть диаметра инструмента выступала над верхней гранью зубца. Диаметр напильника подбирается под конкретный шаг цепи и находится в пределах 4-6 мм. Угол наклона напильника по вертикали должен быть соблюден строго в 90 градусов, а по горизонтали (отмечен насечкой на шаблоне) либо 30 градусов, либо 10 (используется при продольном распиле).

Виды шаблонов

В основном применяется два вида ручных шаблонов:

• с неподвижно зафиксированным круглым напильником;
• с подвижным напильником.

Наиболее распространены шаблоны в виде державки, в которой жестко фиксируется круглый напильник. Державка не позволяет напильнику отклоняться от заданной глубины путем упора ограничивающей пластины в верхнюю кромку зубьев, а также указывает точное направление движения напильника.

При работе с таким шаблоном, необходимо выполнять по 3-4 затачивающих движения на каждый элемент в противоположную от себя сторону без сильного нажима. Для удобства проще наточить все зубцы одного направления, а затем повторить операцию для противоположного направления. Каждый зубец должен быть проточен с одинаковым усилием равным числом движений. Чтобы правильно заточить цепь бензопилы напильником в случае наличия неодинаковых зубцов, необходимо привести их к одному размеру стачиванием до минимально сточенного зуба. После осуществления неоднократных заточек положено стачивать цепной ограничитель плоским напильником.

Другим похожим по принципу использования шаблоном является шаблон с подвижным напильником. Его конструкция серьезно отличается от первого типа за счет того, что шаблон накладывается непосредственно на цепь, а затем в прорезь шаблона вставляется круглый напильник. Движение напильника направляют ролики шаблона, по которым он должен перекатываться параллельно стенкам шаблона.

Станочный способ заточки

Для более точной и качественной заточки применяются специализированные станки. Заточить цепь бензопилы на станке гораздо проще и быстрее, чем при ручном способе. Особенно хорошо станки справляются с поврежденными зубцами после попадания режущего полотна в песчано-гравийную почву или по металлическим предметам. В таком случае напильником придется работать долго, тогда как станок справится в считанные минуты.

Станки бывают:

• ручными;
• электрическими.

Ручные станки представляют собой струбцину, в которой под необходимым углом закреплен круглый напильник. Каждое движение напильника на станке четко контролируется. Конструктивно подвижная часть станка выполнена в виде лучковой пилы. Станок, где можно заточить цепь бензопилы, позволяет произвести не только заточку, но также правку своими руками. Конструкция достаточно проста, поэтому стоимость такого станка значительно ниже электрического.

Правильно выбираем способ

Существующие способы заточки цепей бензопил позволяют следить за производительностью устройства и эффективностью эксплуатации. Здесь можно просмотреть, как заточить цепь бензопилы на видео. Наиболее эффективным и быстрым является применение автоматических станковых систем заточки, однако стоят такие станки очень дорого и оправдывают себя лишь при больших объемах производства. Поэтому широкое применение получили именно ручные способы заточки с помощью шаблонов. Все, что потребуется, – это минимальный набор инструментов, терпение и знания, как точить бензопилу.

Заточка цепи бензопилы самым популярным методом

На сегодняшний день нет мужчины, который не владел бы таким уникальным и мощным в своем роде инструментом для садовых и ремонтных работ как бензопила.

Это агрегат считается лучшим механизмом для осуществления непростых и крупных объемов работ, например спил дерева. Его мощности хватает для того, чтобы выполнять свою деятельность на протяжении двенадцати часов без остановок.

Однако, не смотря на всю свою позитивную характеристику в ходе долгой эксплуатации пильная цепь может затупиться. И следует вернуть её в первоначальный вид.  Как это сделать расскажут авторы сайта kustroz.ru. Вы узнаете как устроен механизм цепи и как можно быстро настроить “свое орудие” для дальнейшей работы.

Содержание

1. Правила заточки пильных цепей
2. Устройство цепи в бензопиле
3. Правила заточки цепи своими руками
4. Заточка болгаркой
5. Заточка цепи бензопилы напильником
6. Заточка ручным станком
7. Почему пила затупляется

Правила заточки пильных цепей

Когда человек хочет научиться грамотно, точить цепь бензопилы, дабы по окончании данного процесса инструмент работал как новый, необходимо следовать важным правилам:

• Ограничители пропилов по вышине и кромка угла режущих элементов каждый раз после заточки обязаны соответствовать первоначальным параметрам, которые были заданы изготовителем и по этой причине спешка в данном процессе непозволительна.
• Также неприемлемо сильное стачивание или смена очередности звеньев, так как их совпадение напрямую влияет на то, как функционирует бензопила. В случае допущения ошибки на этом этапе не только повысятся нагрузки на мотор, а имеет возможность порваться цепь, что довольно опасно для человека.

• Приобретая круглый напильник для заточки пильной цепи самое главное ознакомиться с его параметрами, которые обязаны в точности подходить под шаг и размеры зубьев.
• Очень важно чтобы напильник не выступал над верхом зубьев больше, чем на 1/5.

Дополнительно в ходе заточки бензопилы необходимо правильно распределять напильник по отношению к плоскости зуба так, дабы прибор размещался под углом 90 градусов к вертикальным плоскостям и около 10–30° к горизонтальным плоскостям.

Устройство цепи в бензопиле

По сути, цепь устроена довольно просто. Одними из главных ее элементов считаются зубья, которые размещены как левой, так и правой стороне, и которые сменяются. Состыковываются между собой с помощью иных звеньев, а конкретно соединительных.

Производятся непосредственно из стального специального материала. К тому же верхняя доля стали покрыта хромовым жестким покрытием, благодаря которому в большой степени увеличивается срок использования бензопилы.

Ещё существенными частями цепи данного рода прибора считаются:

• боковая и верхняя грани;
• звено режущее;
• глубинный срезной ограничитель.

Правила заточки цепи своими руками

Обсудим все непосредственные методы, с помощью которых возможно сделать качественную, а главное правильную заточку самой цепи, размещенную на бензопиле.

Заточка болгаркой

Большая часть владельцев избегают подобного способа непосредственной заточки цепи, так как думают, что таким прибором можно довольно сильно нанести урон зубьям. Тем более именно данный метод считается самым сложным из всех имеющихся на нынешний день.

Бензопиле можно принести вред в особенности, если вы в таком деле считаетесь новичком. В случае, если вы намереваетесь проводить такого рода действие первый раз то лучшее что можете сделать, так это воспользоваться другим способом, например заточить пильную цепь напильником. Но все же ознакомимся с особенностями заточки бензопилы таким методом.

В ходе заточки не нужно снимать цепь со своего места, так как действие происходит именно на бензопиле. Ещё существенным является то, что требуется применять особенный диск, которым можно работать с металлическим материалом и размер, которого обязан составлять не меньше 2.5 мм.

Ни в коем случае диск не должен быть новым, а напротив использованным и иметь округленные края.

Аналогично главным будет то, что вы самостоятельно сможете определять градус, посредством которого будет делаться заточка. Помните, что между цепью а также нижней частью шины надлежит установить деревянный клин. Это конечно весьма эффективный способ. Цепь сможет проработать от 4 до 7 такого рода манипуляций.

Заточка цепи бензопилы напильником

Основное достоинство такого метода — это экономичность, так как, по сути, напильник стоит довольно недорого. Чаше всего данный инструмент имеется в запасе любого хозяина.

Однако стоит обозначить, что не любой напильник может подойти для реализации заточки, так как его диаметр, обязан отвечать ширине самой цепи. Для того чтобы вам проще было сориентироваться приведем следующие характеристики:

• Если у пильной цепи размер равен 1.3 мм тогда вам необходим напильник на 4 мм;
• В случае, если диаметр цепи равняется 1.6 мм, тогда напильник с размером 5.2 мм;

Дополнительно используется напильник прямой конфигурации для того, чтобы вы имели возможность через его применения сделать снятие так называемых ограничителей, какими располагают зубья режущие. Следует обозначить, что сам процесс осуществления заточки обязан выполняться под определенным конкретным углом на зубе режущем.

Существенным является то, что любой зуб цепи обладает заводской насечкой, на которой указаны данные о том, под каким конкретно углом необходимо производить данную манипуляцию.

Помимо самого зуба, режущего каждое цепное звено, обладает ограничителем, который и назначает допустимую глубину самого вхождения в деревянный материал. Следует отметить, что заточку конкретно этих ограничителей необходимо производить чрезвычайно редко, только по надобности.Значение содержит лекало, которое обладает специфичными роликами для перемещения пилы и его цепляют как раз на шине пильной. Угол затачивания вы можете подобрать самостоятельно, после чего делаете его фиксацию с помощью лекала.

Сам процесс состоит в вашем хаотичном перемещении с помощью напильника в пазе устройства. Стоит обозначить, что такой “инструмент” сдвинет до минимальных показателей саму возможность произведения неверной заточки.

Заточка ручным станком

Любой владелец, который на протяжении длительного времени пользуется бензопилой, понимает, что не все цепи подвержены заточке путем применения напильника. К примеру, в случае, если цепная кромка режущая, путем частого использования прибора, просто потеряла свою изначальную конфигурацию, тогда в этом случае, вам вряд ли выйдет вернуть ее “к жизни”, ну или этот процесс возьмет у вас не только бездн времени, но и большое количество сил.

Именно по этой причине прекраснейшим методом будет непосредственное использование станка. Они выпускаются как электрические, так и ручные, оборудованные или кругами заточными, или точильным камнем. Возможно данный способ и не новый, но все же достаточно эффективный и точный.

Необходимо сделать ослабление регулирующего винта цепного зажима. После чего вам требуется выполнить установление самой цепи в таком положении, чтобы звенья, которые располагаются на ней, были направлены прямо к заточному камню. Потом определитесь с углом, под каким начнет делаться заточка.

Подобного рода “точение” можно делать двумя способами:

• заточка последовательная. Воздействовать необходимо на каждый зубец по отдельности, при этом иногда меняя полярность;
• заточка каждого второго зубца. К примеру, сначала вы затачиваете правый зубец, а после левый. Следует обозначить, что данный способ не обладает сменой изменением полярности.

Почему пила затупляется

Сориентироваться в том, что бензопила затупилась можно не только по уменьшению быстроты распила но, и по возникновению вибрации, которая переходит рукам человека. Быстрому затуплению пильной цепи может содействовать высокая интенсивность работы.

Довольно часто в ходе заготовки большого объёма дров в лесу заточку прибора выполняют по пару раз в день. Главная причина такого большое число возделываемого материала и другие сопутствующие факторы: попадание сучков в древесине, касание бензопилой земли и других твёрдых элементов.

Работа затупленной бензопилой может спровоцировать серьёзные трудности, которые связаны не только с уменьшением коэффициента полезного действия, а и повышением расхода горючего и что ещё хуже разрушением шины и других элементов инструмента из-за формирования вибрации.

Такие трудности могут привести к серьёзному ремонту, либо к необходимости покупки нового инструмента, стоимость которого трудно отнести к бюджетной.

Во избежание подобных неприятностей с бензиновым распиловочным механизмом нужно проводить регулярное обслуживание инструмента. Затупленная пильная цепь быстро проявит себя резким снижением скорости проводимых работ, увеличением нагрузки на бензопилу, высоким уровнем вибрации, а, главное, из разреза дерева начнёт вылетать мелкая стружка.

Как вы и успели удостовериться, процесс заточки не трудный. Просто необходимо иметь специальные инструменты, терпение и знание процесса. В этом случае, ваша бензопила еще много лет будет идеально исполнять свое прямое предназначение.

Как заточить цепь бензопилы Husqvarna

Обрезание тупой бензопилы заставит ее работать тяжелее, чтобы попытаться компенсировать это. Это приведет к гораздо большему расходу топлива и чрезмерному износу!

Что вам понадобится:

Инструменты, необходимые для заточки цепи:

• Круглый напильник
• Плоский напильник
• Напильник
• Тиски для пня





Помните, что круглый напильник и калибр различны для разных типов цепей.

Уголы подачи заявок

Режущие средства должны быть поданы в соответствии с этими углами:

Угол подачи верхней пластины

Угол резки боковой пластины

Угол вниз

Настройка глубины

в зависимости от типа цепи. Хороший способ восстановить правильный угол наклона фрезы — использовать калибр для опиливания. Делая это, вам не нужно думать о разных углах, чтобы обеспечить хороший результат. Просто следуйте инструкциям, и вы получите правильные углы режущего зуба.

Как часто следует регистрировать цепочку?

 Острота пильной цепи со временем ухудшается, даже если вы избегали резать предметы, которые снижают ее остроту (камни, почву и т. д.). Цепь становится тупой. Если цепь пропилила камень, она бесполезна и должна быть немедленно наточена.



Если вы пользуетесь бензопилой большую часть дня, целесообразно затачивать цепь напильником при каждой заправке. Легче затачивать понемногу, но часто, чем долго ждать напильника. Вы также получаете лучшую точность и работаете более эффективно.

Как напилить цепочку?

Мы рекомендуем использовать калибр для напильника Husqvarna для достижения наилучших результатов. Старайтесь откладывать как можно меньше материала.

Начните с поиска самого короткого резака. Все фрезы должны быть заточены так, чтобы длина самой короткой фрезы соответствовала длине.





Установите калибр на цепь. Стрелки на калибре для подачи должны указывать в направлении вращения цепи (к переднему колесу). Убедитесь, что измеритель соприкасается с цепью.

Использовать круглый напильник. Поместите напильник под углом 90° к роликам калибра для напильника. Подпилите обеими руками. Файл должен опираться на оба ролика. Плавными движениями подпилите режущий зуб от себя.

Теперь приступайте к обработке каждого второго зуба. Каждый режущий зуб должен быть заточен так, чтобы он был острым. Важно, чтобы все режущие зубья были одинаковой длины.

После того, как вы закончите заточку всех режущих зубьев с одной стороны, ослабьте тиски, а затем прикрепите направляющую шину с другой стороны. Затем таким же образом затачивайте режущие зубья с противоположной стороны.







Как правильно настроить глубиномер?

Настройка ограничителя глубины определяет, сколько будет резать режущий зуб. Если настройка ограничителя глубины установлена ​​на очень низкое значение, рубанок берет очень мало древесины.

Если ограничитель глубины установлен слишком высоко, режущий зуб будет слишком глубоко врезаться в древесину. Это означает более агрессивный рез с высокой вибрацией. Также увеличивается риск отдачи, и бензопила подвергается ненужным нагрузкам.

Проверяйте глубиномер каждые 3-5 раз при заточке цепи при нормальном износе и чаще при чрезмерном износе. Используйте ограничитель глубины и плоский напильник, чтобы проверить и установить правильную высоту. Штампы «Мягкая» и «Твердая» на калибре относятся к мягкой древесине (хвойные породы) и мерзлой древесине.

Когда менять цепь?

Пришло время заменить цепь, когда самая длинная часть режущего зуба составляет менее 4 миллиметров или если вы обнаружите трещины.

Больше визуал? Смотреть видео!



Маленькие хитрости: мифы и ошибки… | Зима 2018 | Артикул

13 февраля 2019 г. Бретт Р. Маклеод, зима 2018 г.,

Некоторые устройства для заточки сочетают в себе как напильник с круглыми зубьями, так и напильник с плоским ограничителем глубины. Инструмент для повышения резкости, изображенный здесь, также включает в себя направляющие, которые делают работу с файлами более последовательной. Фото Бретта Р. Маклеода

Поддержание остроты цепи бензопилы не только ускоряет пиление, но и снижает износ пилы и самого пильщика. Учитывая эти очевидные преимущества, меня до сих пор удивляет, как люди борются с тупыми пилами. Чтобы компенсировать затупившуюся или поврежденную цепь, пильщики часто используют валочные собачки для создания большего рычага или используют забавное движение пиления вперед-назад (обращение с работающей цепной пилой, как если бы это была лучковая пила), что и небезопасно, и неэффективный.

Вот несколько распространенных мифов и ошибок при заточке цепных пил:

Использование напильника неправильного размера (специально для цепи с круглыми зубьями)

Очень важно выбрать круглый напильник, размер которого соответствует шагу цепи. заточенный. Использование напильника надлежащего размера позволяет напильнику придерживаться правила 80%/20%, согласно которому 80% напильника находится внутри фрезы, а 20% — над фрезой, образуя острый серповидный крючок на фрезе. конец режущего зуба. Использование напильника слишком маленького диаметра не позволит заточить верхнюю кромку фрезы, а слишком большой напильник удалит крючок зуба, что необходимо для эффективного резания. Например, для цепи с шагом 0,325 следует использовать напильник размером 3/16 дюйма; для шага 3/8 дюйма используйте напильник размером 5/32 дюйма.

Подпиливание фрез, но не ограничителя глубины

Ограничитель глубины (граблины) на бензопиле контролируют глубину проникновения зубьев фрезы. Поскольку верхняя пластина зуба фрезы немного наклонена назад, важно, чтобы ограничитель глубины был опущен, когда зубья фрезы заточены назад. Если не напилить ограничитель глубины и заточить только зубья фрезы, с каждой последующей заточкой будет получаться все меньшая и меньшая стружка.

Излишняя заточка ограничителя глубины

И наоборот, некоторые люди чрезмерно напиливают ограничитель глубины, так что пила снимает большую стружку. В результате пила перегружается и вязнет; это также делает пилу склонной к отдаче.

Использование тупого напильника

Цепь бензопилы чрезвычайно жесткая и требует острого напильника. Когда вы нажимаете и добавляете давление на файл, вы должны чувствовать, как он схватывается. Если дополнительное давление приводит к скольжению файла, скорее всего, он изношен. Если вы используете инструмент для опиливания, в котором файл находится в фиксированном положении, не забывайте регулярно поворачивать файл для равномерного износа.

Пила не закреплена должным образом

Лучший способ зафиксировать цепную пилу во время заточки – поместить шину в верстачные тиски. Сохраняйте равномерное давление при каждом ударе и следите за тем, чтобы число ходов было одинаковым для каждого зуба. При заточке в полевых условиях рассмотрите возможность использования тисков для пней или закрепите кончик шины на бревне и заблокируйте цепной тормоз.
