Лужение без паяльника

Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60).

Как производится лужение проводов без паяльника:

Удалить изоляцию с концов проводов (приблизительно двадцать миллиметров).
Разогреть емкость, в которой хранится припой с канифолью, пока смесь не расплавится. В роли нагревателя вместо паяльника можно применить зажигалку, свечку, плиту или иной источник огня.
Погрузить оголенную часть проводов в расплавившийся флюс так, чтобы он распространился по всей поверхности.
Поместить обработанную часть проводов в припой на несколько секунд.
Извлечь провода из припоя. Быстрым движением удалить с них излишки тряпкой. Таким образом, на той части проводов, которая прошла через процесс, должен остаться небольшой и ровный слой припоя.

Если необходимо произвести лужение плоского участка детали:

Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
Убрать тряпкой излишек массы.

Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

Процесс пайки

Той массы припоя, что окажется в залуженном слое, может оказаться недостаточно для того, чтобы провести надежное соединение крупных проводов. Стоит насыпать тертый припой на верхнюю часть скрученного участка. Далее нагревать, пока припой не оплавится и не заполнит собой прорехи в скрутке.

В случае возникновения необходимости спаять провод с плоской поверхностью как участок поверхности, так и конец провода предварительно проходят лужение. Теперь зажимается конец провода и участок детали, а сверху насыпается тертый припой.

После этого снизу подносится источник огня, детали нагреваются, плавится припой и происходит пайка.

Использование желоба

Провода, имеющие диаметр до трех миллиметров, можно запаять с желобком, который используется вместо паяльника. Желоб производится из тонкой алюминиевой фольги. Сама пайка осуществляется следующим образом:

На тридцатимиллиметровой длине с концов проводов снимается изоляция.

Голые концы кладутся параллельно или перекручиваются друг с другом.
От куска фольги отрезается короткая полоска, ширина которой будет равна ширине соединяемого участка.
Полоска фольги деформируется в желобок, который охватывает провода, стоящие на стыке друг с другом.
В желобок засыпаются мелкая канифоль с припоем.
Для того чтобы припой с канифолью не высыпались наружу, фольга одним своим концом оборачивает участок, в котором планируется соединение.
Место, которое покрывает фольга, нагревается источником огня до того момента, пока припой не расплавится.
Когда расплавленная масса затвердеет, с участка снимается фольга.
При необходимости излишки припоя удаляются наждачкой.

Как заделать отверстие

Временами появляется нужда в запаивании маленького отверстия в какой-нибудь емкости (в ведре, тазу или кастрюле). Если дыра не больше семи миллиметров в диаметре, то залатать ее можно без использования паяльника. Понадобится ПОС-60. Производимые действия:

Участок, окружающий дыру внутри емкости со всей тщательностью обработать шкуркой, дабы придать отверстию форму конуса.
Обработать участок паяльной или соляной кислотой.
В нижнюю часть отверстия кладется тонкая пластинка небольшого размера, дабы не произошло потери припоя.
Во внутренней части емкости в дыру засыпаются канифоль и припой в измельченном состоянии.
При помощи источника огня происходит плавление припоя.
Расплавленный припой застывает и заделывает дыру.

При необходимости заделать емкость из алюминия надо приготовить особый припой заранее. Он может представлять собой одну из следующих смесей: цинк с оловом в соотношении ¼; висмут с оловом 1/30; алюминий с оловом 1/99. Эти сплавы производятся исключительно путем смешивания при высоких температурах.

Паста своими руками

В качестве припоя хорошо подходит собственноручно изготовленная паяльная паста. Для пайки без паяльника такое средство может оказаться незаменимым. Для ее получения производятся следующие манипуляции:

Концентрированная соляная кислота 32мл заливается в эмалированную емкость и перемешивается с водой 12мл.
В получившуюся смесь идет добавление цинка 8.1г.
Когда цинк растворяется, в емкость добавляется олово 7.8г.
После того как закончится химическая реакция, из емкости выпаривается вода — до того момента, пока смесь не примет форму пасты.

Паста перекладывается в емкость из фарфора.
В нее добавляются с предварительным разогревом и смешиванием: олово 14.8г; свинец 7.4г; сухой нашатырь 7.5г; глицерин 10мл; цинк в форме порошка 29.6г; канифоль 9.4г.

Сам процесс пайки с такой пастой не слишком отличается от варианта с обычным припоем. Для начала зачищается участок, который необходимо запаять, потом на него при помощи кисточки мажется паста. Происходит нагрев этого участка до того момента, пока паста не расплавится.

В случаях работы с тончайшими медными проводами или мелкими радиодеталями состав можно использовать несколько иной: свинцовый порошок 7.4г; цинк в виде пыли 73.8г; канифоль 4 г; порошкообразное олово 14.8г. Состояние пасты смеси придается при помощи смешивания всего этого с глицерином или раствором диэтилового эфира 10мл, в которой будет 10 г канифоли.

Иная альтернатива

Общий механизм запаивания двух металлов выглядит примерно так: детали, которые надо соединить, прижимают друг к другу вплотную, потом происходит обработка флюсом и припоем зоны паяния. Зона пайки должна быть разогрета так, чтобы температуры хватило для плавления припоя и попадания его в участок между соединяемыми деталями. Сплав необходимо удерживать в участке до его полного затвердения. Весь этот процесс довольно прост как с паяльником, так и без него. В последнем случае главное — это найти альтернативный источник нагревания, для которого не понадобится электроэнергия.

Для запайки обыкновенного провода или простейших деталей в отсутствии паяльника есть возможность заменить его другими бытовыми инструментами, один из которых точно окажется под рукой у мастера:

плоскогубцы;
ножницы;
тонкие пассатижи;
надфиль;

нож;
напильник.

Понадобится источник огня, в качестве которого хорошо подойдет лампа на спирте или спиртовка.

Кустарный паяльник

В условиях отсутствия электричества имеется возможность изготовить паяльник своими руками. Для его работы электричество не понадобится вовсе. Сначала понадобится десятисантиметровый медный провод или стержень диаметром пять миллиметров. После необходимо найти ручку для будущего паяльника. Для нее подойдет ветка дерева, которой можно придать необходимую закругленную форму. Один конец провода крепится к этой ручке, а другому придается форма отвертки путем стачивания.

Сам паяльник уже готов, а нагревается он от любого источника открытого пламени. Процесс паяния таким самодельным инструментом практически ничем не отличается от обычного паяльника, использующего электричество. Важно только найти для него термоустойчивую подставку, в которой будет располагаться прибор во время его нагревания.

Канифоль с припоем должны располагаться в плоской емкости, а процесс паяния деталей или проводов лучше всего проводить в доступной близости к источнику нагревания паяльника.

Общие советы

Неважно, самодельный паяльник или нет. Сам процесс пайки представляет собой соединение расплавленным металлом двух других металлических элементов. Соединяющий металл, который называется припоем, должен расплавиться, схватиться с поверхностью деталей и заполнить собой пространство, разделяющее эти детали.

Обычные припои реализуются в форме смотанной проволоки двухмиллиметрового диаметра. Сплав, который используется в качестве припоя, может иметь разное содержание олова. Чем больше содержится его в сплаве припоя, тем более низкая будет температура плавления. Таким образом, марка припоя ПОС40 означает 40-процентное содержание в ней олова.

Плавление ее происходит при температуре в двести тридцать градусов по Цельсию, а марка ПОС60, соответственно, содержит шестьдесят процентов олова от общей массы и плавится при ста восьмидесяти градусах.

Если в сплав свинца и олова добавить висмут, то это еще сильнее уменьшит температуру плавления, что и происходит при применении марки припоя ПОСВ33, которая плавится при ста тридцати градусах. В случае запайки алюминия необходимы особые составы припоя, которые плавятся при температуре свыше четырехсот градусов по Цельсию.

Паяние не получится произвести без очищения от окисной пленки поверхности зоны соединения детали. Дабы произвести очистку, понадобится задействовать флюс (вещество, которое не позволяет окисной пленке образоваться во время процесса паяния). Канифоль, как правило, используется в качестве флюса, если необходимо соединить провода или детали из меди. Очистить поверхности деталей можно, используя паяльную или иные кислоты (к примеру, в случае пайки алюминия подойдет ортофосфорная кислота).

Современные ПОСы в виде проволок содержат канифоль. Это дает возможность производить запайку меди без задействования дополнительного флюса. Канифоль не поможет, если требуется произвести пайку оцинкованных или стальных изделий. В этой ситуации понадобится паяльная кислота. Для соединения друг с другом элементов из стали или нихрома можно воспользоваться аспирином в качестве флюса.

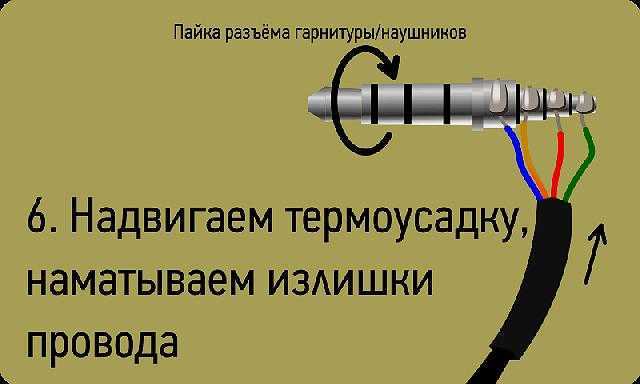

Починка наушников

Далеко не все в наши дни имеют дома паяльник, чего не скажешь о наушниках, а последние имеют свойство часто выходить из строя. Для того чтобы поправить положение, понадобится работающий разъем от других наушников с проводом или AUX-кабель, а также обыкновенные зажигалка, нож и скотч. Как починить наушники без паяльника:

Сперва перерезать кабель AUX примерно в пяти сантиметрах от его начала.
Снять оплетку.
Счистить капрон и лак, которыми покрыты провода.
Перерезать провод наушников примерно в трех сантиметрах от начала (можно и выше), так как провода в наушниках ломаются ненамного выше места соединения.
Скрутить вместе три провода AUX с проводами наушников.
Произвести изоляцию каждой скрутки отдельно. В этом поможет скотч.
Перемотать скотчем все скрутки вместе в несколько слоев.

Процесс починки наушников завершен. После всего следует проверить их на работоспособность. Все это занимает минут пятнадцать, но можно и быстрее, в зависимости от навыка. В этом примере ясно показано, что для соединения двух проводов использовать паяльник вовсе не обязательно.

Originally posted 2018-07-04 08:09:40.

Как можно припаять без паяльника – принципы холодной пайки и обзор приспособлений для соединения проводов между собой

Холодная пайка — это ценный навык. Есть много ситуаций, когда возможность ремонта или модификации электроники действительно может спасти ваш день. Но большинство людей не носят с собой паяльник и даже если у вас есть паяльник, то может не быть доступа к электричеству. Как припаять без паяльника?

Итак, сегодня я собираюсь показать вам, как запаять, используя объекты и приспособления, которые находятся рядом с вами (и немного припоя).

Содержание статьи

Шаг 1: Посмотрите видео

Посмотрите видео, в котором отражен этот проект.

Шаг 2: Обязательное предупреждение о мерах безопасности

Этот проект предполагает работу с открытым огнем. Поэтому обязательно примите все необходимые меры безопасности. Всегда внимательно следите за огнем и никогда не оставляйте его без присмотра. Держите рядом ответственного взрослого со средствами пожаротушения. Приложите все усилия, чтобы держать огонь вдали от легковоспламеняющихся предметов. Избегайте свободной одежды и волос. Будьте осторожны, чтобы не обжечься, особенно при работе с объектами, которые находятся в огне или нагреты на огне. По возможности носите огнестойкие перчатки. Я не несу ответственности, если вы сожжете что-либо или получите ожог.

Шаг 3: Найдите источник жара

Первое, что вам нужно, это соответствующий источник тепла. У вас есть много доступных вариантов. Вы можете использовать все, что способно нагреть кусок металла до температуры плавления вашего припоя (между 200°C и 370°C).

Бутановые зажигалки работают в этом плане лучше всего, но вы также можете использовать свечи, масляные лампы, спиртовые горелки или даже открытые костры.

Шаг 4: Пайка напрямую разогретых проводов

Показать еще 4 изображения

Самый простой вид пайки — это просто соединить два провода вместе. Это можно сделать, нагревая провода напрямую без паяльника.

Возьмите два провода и снимите изоляцию с их концов. Вам нужно снять около 2-3 см изоляции, а затем плотно скрутить провода.

Чтобы спаять провода, мы будем нагревать их концы и наносить припой на противоположную сторону открытой части (см. фото). Не пытайтесь наносить припой на нагретую область, потому что сажа и другие химические остатки могут накапливаться на этой области и мешать правильному прилипанию припоя.

Возьмите свой источник тепла (желательно свечу или зажигалку) и используйте его, чтобы нагреть концы проводов. Подождите около 20 секунд, пока провода не нагреются. Затем медленно нанесите припой на другую сторону оголенного участка провода.

Если припой не плавится, дайте проводам нагреться еще немного. Вам нужно, чтобы провода были достаточно горячими, чтобы правильно паять припой, в противном случае вы можете получить холодное соединение.

Как только у вас будет хорошее спаяное соединение, отрежьте непаянный участок оголенных проводов. Таким образом у вас останется лишь короткий спаяный участок соединения. По возможности также рекомендуется изолировать любые соединения с помощью термоусадочной трубки или изоленты.

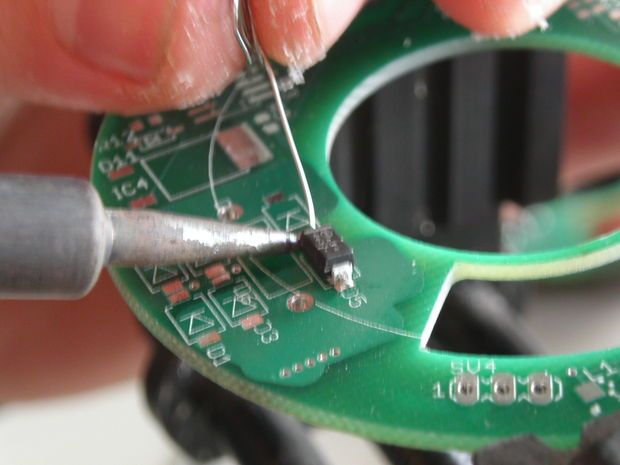

Шаг 5: Найдите любой ненужный кусок метала, чтобы использовать его как паяльник

При пайке на печатной плате, вы не можете нагреть её напрямую открытым пламенем. Поэтому вам нужно использовать что-то в качестве паяльника. Вы можете найти для этого подходящий кусок металла.

Сталь — хороший материал для этих целей. Она сильна, хорошо сохраняет тепло и очень распространена. Таким образом, вы можете довольно легко найти сталь практически повсюду. Медь тоже подойдёт, но она остывает намного быстрее, чем сталь. Поэтому, если вы используете медь, вам нужно будет работать быстро.

Вот несколько примеров того, что может подойти:

стальная проволока (не менее 14 калибра)
гвозди
отвертка
болты
биты для мультитула
арматура

Чем толще объект, тем больше тепла потребуется для его нагрева до соответствующей температуры. Поэтому для небольших источников тепла, таких как свечи и зажигалки, используйте более тонкие паяльники. Для более крупных источников тепла, вы можете использовать большие паяльники.

Шаг 6: Создание паяльника для использования с небольшими источниками тепла, такими как свечи и зажигалки

Показать еще 7 изображений

При работе с небольшими источниками тепла, такими как зажигалки и свечи, необходимо использовать небольшой паяльник. Идеальный материал для этого — стальная проволока 14 калибра. Она достаточно мала, чтобы быстро нагреваться, но достаточно велика, чтобы достаточно долго удерживать тепло для пайки. Также очень легко согнуть проволоку в любую форму, с которой вам удобно работать. Но если вы не можете найти стальную проволоку, вы можете использовать гвозди и отвертки соответствующего размера.

Я согнул конец провода. Это фактически удвоило толщину наконечника паяльника. Затем я согнул конец провода под углом 90 градусов. Форма буквы «L» облегчает попадание пламени под кончик.

В большинстве случаев вы, вероятно, будете держать паяльник отдельно от источника тепла. Однако в случае с кухонной зажигалкой можно легко прикрепить провод к концу этой зажигалки. Все, что вам нужно сделать, это обернуть проволоку вокруг металлической шейки зажигалки и расположить наконечник паяльника над пламенем.

При использовании паяльного инструмента вам нужно нагреть участок металла на расстоянии около 2 см от его конца. Это оставляет другой конец инструмента чистым и свободным от окисления или химических остатков.

Дайте металлу нагреться в течение 10-20 секунд. Затем быстро переместите его на компоненты, которые вы хотите паять. Обычно у вас будет достаточно времени для пайки одного соединения. Затем поместите инструмент обратно на пламя и дайте ему снова нагреться.

Шаг 7: Создание паяльника для использования с большими источниками тепла, такими как открытый огонь

Показать еще 5 изображений

Если вы работаете с большим источником тепла, таким как камин или костер, то вам нужно подойти к процессу немного по-другому. Прежде всего, вам нужно будет принять дополнительные меры предосторожности. Носите огнестойкие перчатки и, когда это возможно, при работе с нагретым паяльным инструментом используйте металлические щипцы или плоскогубцы.

Дровяной огонь намного жарче, чем свеча или зажигалка. Поэтому вам понадобится инструмент, который позволит работать на безопасном расстоянии. Для этого вы можете использовать длинную проволоку или прикрепить паяльник к концу негорючего стержня, такого как кусок стальной арматуры.

Открытый огонь дает гораздо больше тепла, чем зажигалка, но его гораздо сложнее контролировать. Так что вы, вероятно, захотите, чтобы ваш паяльник был сделан из более толстого металла. Это поможет паяльнику уловить и сохранить больше тепла. Если вы используете проволоку в качестве инструмента для пайки, вы можете сделать наконечник толще, сложив конец проволоки в несколько раз.

Как и где вы нагреваете инструмент для пайки, зависит от того, с каким огнем вы работаете. Горячие угли, как правило, будут более устойчивым источником тепла, чем пляшущее пламя, но для нагрева вашего паяльного инструмента вам понадобится много горячих углей. Возможно, вам придется использовать метод проб и ошибок, пока вы не почувствуете, как всё работает. Чтобы облегчить себе жизнь, начните с большего огня. Это даст вам больший и более долгоиграющий пласт угля.

После того, как вы нагрели инструмент, быстро переместите его к объекту, который вы хотите паять. Когда инструмент для пайки больше не сможет расплавить припой, верните его обратно в огонь и разогрейте.

Шаг 8: Используйте ваши навыки, чтобы сохранить своё время

Теперь у вас есть знания и навыки, которые позволят вам паять где угодно. Они действительно могут вам пригодиться в чрезвычайной ситуации. Так что начните включать небольшое количество припоя в свои наборы для выживания и аварийные наборы.

Полное руководство по пайке электроники — производство печатных плат и сборка печатных плат

Хорошее понимание лучших методов пайки — полезный и фундаментальный навык, которым должны овладеть все производители. Здесь мы расскажем об основах паяльных станций, паяльников, советов по безопасности, демонтаже и типах припоя. Решите ли вы построить робота или работаете с Arduino, очень важно уметь паять.

Что такое пайка? Представьте, что вам нужно разобрать конкретное электронное устройство, содержащее печатную плату, и вы увидите некоторые компоненты для пайки, которые были присоединены с помощью некоторых методов пайки и оборудования для пайки. Теперь пайка относится к процессу, необходимому при соединении как минимум двух электронных частей. Это возможно путем расплавления припоя вокруг этого соединения.
Кроме того, припой известен как металлический сплав, и каждый раз, когда он остывает, он помогает создать прочную электрическую связь. Хотя пайка может помочь создать некоторое постоянное соединение, вы можете изменить его, используя инструмент для демонтажа.
Что такое инструменты для пайки? Одна из замечательных особенностей обучения методам пайки заключается в том, что для начала вам не нужно слишком много. Здесь мы расскажем о важных материалах и инструментах, необходимых для достижения успеха в ваших проектах и работах по пайке.
Паяльник Паяльник относится к специальному ручному инструменту, который подключается к розетке переменного тока 120В. Он также нагревается, чтобы расплавить припой, окружающий электрические соединения. Паяльники являются очень важным инструментом для пайки. Вы можете найти его в различных формах и вариациях, таких как форма пистолета или ручка.
Всем новичкам рекомендуется работать с паяльником в форме ручки, мощность которого находится в диапазоне от 15 Вт до 30 Вт. Большинство паяльников также имеют сменные жала, что удобно при любых паяльных работах. Кроме того, при использовании любого типа паяльника будьте очень осторожны. Это потому, что он может стать очень горячим, нагреваясь примерно до 886’F.
Паяльное жало На конце большинства паяльников находится взаимозаменяемая деталь, называемая паяльным жалом. Это жало для пайки бывает разных вариаций, а также разных размеров и форм. Каждое жало паяльника полезно для уникальной цели. Это также дает большое преимущество перед другими. Два основных наконечника паяльника, которые будут служить вашим электронным проектам, включают наконечник долота и конический наконечник.
Наконечник долото лучше всего подходит для пайки проводов, а также других крупных компонентов. Это связано с широким плоским кончиком. С другой стороны, конический наконечник полезен для точной пайки электроники. Это связано с тонким кончиком утюга. Он имеет заостренный конец и может отдавать тепло на очень небольшие участки, не затрагивая окружающую среду.
Паяльная станция Эта версия является более продвинутой версией базовой паяльной ручки. Обратите внимание, что если вам нужно много паять, вам необходима паяльная станция, потому что она даст вам больше контроля и больше гибкости.
Основное преимущество паяльной станции заключается в возможности точной регулировки температуры паяльника или температуры пайки. Этот паяльник с регулируемой температурой отлично подходит для различных проектов. Кроме того, эти станции помогают создать гораздо более безопасное рабочее место, поскольку некоторые из них имеют настройки предупреждений, датчики температуры, а также защиту паролем для обеспечения безопасности.
Латунная губка Использование губки обеспечивает чистоту жала паяльника. Это достигается путем избавления от любых форм окисления. Кроме того, наконечники, имеющие окисление, имеют тенденцию становиться мягкими и не принимают бессвинцовые припои, как это было, когда они были новыми.
Кроме того, вы можете использовать влажную губку; однако при использовании влажной губки температура паяльного жала временно стекает, когда его протирают. Наиболее предпочтительной альтернативой влажной губке является латунная губка.
Подставка для паяльника Эта подставка для паяльника проста, но полезна и важна. Подставка для утюга предотвращает соприкосновение кончика утюга с горючими материалами или случайное ранение руки. Большинство паяльных станций оснащены этим, а также поставляются с латунной губкой для очистки паяльного жала.
Рука помощи Это также называется третьей рукой. Это устройство с как минимум двумя зажимами типа «крокодил». Иногда к нему прилагается увеличительное стекло / увеличительное стекло. Зажимы помогают надежно удерживать те элементы, которые вы хотите спаять, когда вы используете припой и паяльник. Этот инструмент очень полезен в makerspace.
Защитные очки Возможно, вы к этому не привыкли, но при пайке очень полезно работать в защитных очках. Это связано с тем, что маленькие кусочки расплавленного припоя могут вылететь при подаче внутрь припоя. Если этот расплавленный припой попадет в глаза, хорошего ощущения не будет.
Припой Этот материал из металлического сплава обычно плавится для создания прочного и постоянного соединения между электрическими частями. Это бывает в вариантах бессвинцового припоя и свинцового припоя, наиболее распространенные из которых имеют диаметр 0,062 и 0,032.
В сердцевине припоя есть материал, называемый флюсом. Это помогает улучшить механическую прочность и электрический контакт. Что касается пайки электроники, наиболее часто используется бессвинцовый припой со смоляным сердечником. Этот бессвинцовый припой изготовлен из медно-оловянного сплава.
Вы можете использовать припой 60/40 со свинцовым сердечником. Это означает 60% олова и 40% свинца. Однако сейчас это менее популярно из-за проблем со здоровьем. Если вы используете свинцовый припой, убедитесь, что есть надлежащая вентиляция, и тщательно вымойте руки после использования. При покупке бессвинцового припоя убедитесь, что вы не используете кислотный припой. Это может привести к повреждению компонентов и цепей.
Как мы упоминали ранее, припой бывает разного диаметра. 0,062 дюйма известен как более толстый диаметр припоя и отлично подходит для быстрой пайки больших соединений. Однако при пайке мелких соединений могут возникнуть трудности. Это одна из причин, почему хорошо, что у вас есть оба размера для разных проектов.
Какие меры безопасности следует предпринять при пайке? Теперь вы знаете, какие материалы и инструменты необходимы для пайки. Пришло время узнать, как обезопасить себя при пайке.
Знайте, что температура паяльника может достигать 800 градусов по Фаренгейту, поэтому важно постоянно знать температуру пайки. Кроме того, мы рекомендуем вам всегда использовать подставку для паяльника. Это предотвращает повреждение или случайный ожог.
Убедитесь, что место пайки хорошо проветривается. При нагревании припоя выделяются пары, которые могут нанести вред легким и глазам. Здесь на помощь приходит вытяжной вентилятор. Это вентилятор с угольным фильтром, поглощающим дым припоя.
Еще одна замечательная идея — использовать защитные очки. Это необходимо для случайных брызг горячего припоя. Наконец, убедитесь, что после пайки вы моете руки, особенно при использовании свинцового припоя.
Лужение жала паяльника Перед началом пайки необходимо подготовить паяльник, просто лужение жала припоем. При этом он передает тепло от этого железа к тому, что вы хотите припаять. С помощью лужения вы также сможете уменьшить износ и защитить паяльное жало.
Сначала убедитесь, что насадка правильно вставлена в утюг. Кроме того, убедитесь, что он хорошо прикручен на место.
Включите паяльник и дайте ему нагреться. Для тех, у кого есть паяльная станция с регулируемой температурой, убедитесь, что вы установили ее на 752 градуса по Фаренгейту или 400 градусов по Цельсию.
Далее протрите кончик утюга мокрой или влажной губкой, а затем очистите его. Затем подождите несколько секунд, чтобы наконечник снова нагрелся.
Одной рукой держите паяльник, а другой держите припой. Затем прикоснитесь припоем к жалом утюга и убедитесь, что поток припоя вокруг жала равномерный.
Также лужите жало утюга после и перед каждой пайкой. Это помогает продлить его жизнь. В конце концов, все наконечники обязательно выйдут из строя, и вам придется заменить их, когда они будут изъедены или шероховатые.
Инструкции по пайке Чтобы объяснить, что такое припой, давайте продемонстрируем его на реальном приложении. Здесь мы будем припаивать светодиод к печатной плате.
Установите компонент Начните с вставки светодиодных проводов в отверстия на печатной плате. Затем переверните плату и отогните эти выводы наружу под углом 45 градусов. Это помогает обеспечить лучшее соединение компонента с медной контактной площадкой. Кроме того, это гарантирует, что он не выпадет во время пайки.
Нагрев паяного соединения Включите паяльник, и если он имеет регулируемую регулировку нагрева, вы можете установить его примерно на 400 градусов Цельсия. Затем одновременно коснитесь кончиком утюга вывода резистора и медной площадки (одновременно). В течение трех-четырех секунд убедитесь, что паяльник удерживается на месте. Это обеспечивает нагрев свинца и колодки.
Нанесение припоя на паяное соединение Джип держит паяльник на свинцовой и медной пластине, а затем прикасается припоем к соединению. Следите за тем, чтобы припой не касался непосредственно наконечника утюга. Вы хотите, чтобы это соединение было очень горячим, чтобы припой плавился при каждом прикосновении к нему. Когда соединение очень холодное, это приводит к плохому соединению.
Отрежьте провода Следующим шагом будет вынуть паяльник и дать припою остыть (естественным образом). Не дуйте на припой; это приведет к плохому паяному соединению, а мы хотим создать отличные паяные соединения. Как только он остынет, вы можете отрезать лишний провод от проводов.
Кроме того, хорошее паяное соединение должно быть блестящим, гладким и иметь форму конуса или вулкана. Вам нужно иметь более чем достаточно припоя, чтобы покрыть все паяное соединение. Тем не менее, будьте осторожны, чтобы убедиться, что припой не слишком сильно разбрызгивается или не образует шарики рядом с паяным соединением или выводом.

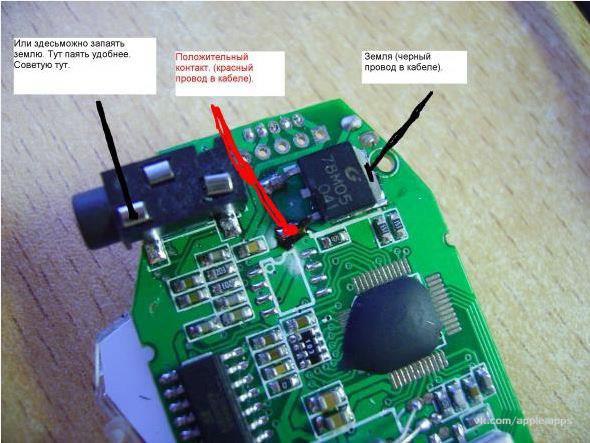

Важные моменты при пайке печатных плат При пайке печатных плат требуется больше внимания и осторожности. Тем не менее, вы все еще можете это сделать. От ваших запасных резисторов и светодиодов вы можете протолкнуть несколько выводов через некоторые открытые отверстия, имеющиеся на любой печатной плате. Затем вы можете припаять выводы к нижней части вашей печатной платы, чтобы эти электроды могли проходить сквозь нее. Мы называем это пайкой с покрытием через отверстие.
При пайке выводов на платах следует нагреть контакт металла на плате, сцепляемый с выводом. Когда вы применяете слишком много тепла, это может привести к повреждению вашей печатной платы.

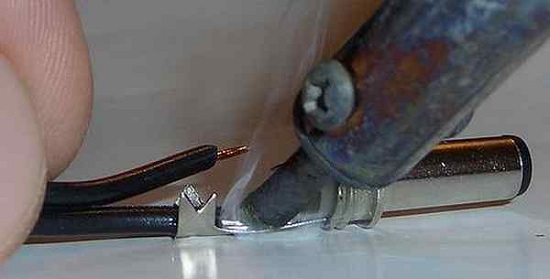

Как паять провода Следующий шаг в нашей статье — объяснить вам лучший способ пайки проводов. В этом процессе настоятельно рекомендуется использовать руки помощи, а также другие типы зажимных устройств.
Начните с снятия изоляции с концов проводов припоя, которые вы будете спаивать. Обратите внимание, что если эта тонкая проволока скрутится, вы скрутите эти нити вместе с помощью пальцев.
Кроме того, убедитесь, что паяльник правильно нагрет, а затем коснитесь жалом паяльника конца любой проволоки припоя. В течение трех-четырех секунд поднесите его к проводу припоя.
Убедитесь, что утюг остается на месте, а затем прикоснитесь припоем к плетеному медному проводу, пока он полностью не покроется. Затем продолжите процесс на втором припое.
Держите оба луженых провода припоя сверху друг друга, а затем прикоснитесь этим паяльником к обоим проводам припоя. В процессе пайки этот припой должен расплавиться, а затем равномерно покрыть два припоя.
Затем уберите паяльник, подождите несколько секунд, затем дайте паяному соединению остыть и затвердеть. Кроме того, используйте термоусадку для покрытия соединения.
Пайка с использованием зажигалки Из того, что мы сказали до сих пор, пайка связана с соединением вещей для установления соединения. Если необходимые инструменты для пайки отсутствуют, а паять все же хочется, то можно попробовать так называемую пайку голыми костями.
Спайка костей очень полезна в тех случаях, когда вы заблудились в пустыне. Здесь вам нужно починить наушники, чтобы смотреть, как садится солнце. Все, что вам нужно сделать, это выбрать несколько кусочков проволоки, а затем зачистить их зубами; вы можете использовать свои моляры. Затем зубами возьмитесь за изоляцию, а затем немного оторвите эту изоляцию, затем потяните за этот провод.
Работа с плетеными проводами упрощает задачу, и вам потребуется некоторая практика, чтобы обеспечить оптимальное натяжение, чтобы не разорвать провод на части.
После зачистки и скручивания проводов вы получаете зажигалку и растворитель, а затем нагреваете провода, которые хотите соединить. Зажигалке потребовалось столько же времени, чтобы нагреть провода, сколько утюгу. Затем вы можете добавить немного припоя в соединение и продолжать нагревать проволоку, пока не увидите, что все сгладилось. Далее выключите пламя.
Это прекрасно работает, точно так же, как вы используете утюг. Хоть это и не так просто, как паяльник, но со своей задачей он точно справится. Известны также случаи, когда люди использовали спички для пайки проводов.
Что такое распайка? Очень важно знать об использовании припоя. Дело в том, что вы можете удалить его, используя технику, называемую распайкой. Это важно в тех случаях, когда вам нужно вынуть компонент или внести исправления в электронную схему. Чтобы помочь в распайке паяного соединения, необходим фитиль для припоя. Этот фитиль припоя также называют оплеткой для распайки. Ниже приведены шаги, необходимые для распайки.
Поместите кусок оплетки для демонтажа на верхнюю часть припоя или припойных соединений, которые вы хотите удалить.
Затем нагрейте паяльник и коснитесь кончика оплетки. Это помогает нагреть припой под ним. Затем он впитывается в вашу оплетку. Следующий шаг — снять оплетку, а затем убедиться, что припой удален и извлечен. Будьте осторожны, прикасаясь к косе во время жары, потому что она может нагреться.
С этим тоже можно работать. Если вы хотите удалить много припоя или излишки припоя, используйте присоску для припоя. Присоска для припоя — это механический пылесос с ручкой, который помогает всасывать любой горячий припой простым нажатием кнопки.
Чтобы использовать, нажмите на поршень на конце присоски. Затем нагрейте это соединение с помощью паяльника, затем поместите наконечник присоски на горячий припой. Затем нажмите на кнопку фиксатора, чтобы помочь всосать жидкий припой. Чтобы убедиться, что присоска пуста, нажмите на поршень вниз.
Что такое Flux? Для пайки подумайте о подготовительном агенте и флюсе. Когда вы соединяете поверхности двух металлов вместе с помощью припоя, необходимо иметь прочную металлургическую связь. Это предотвращает расшатывание паяного соединения, а электрическая непрерывность не будет колебаться в зависимости от температуры, механических и других нагрузок.
Кроме того, флюс помогает уменьшить любое окисление, которое может быть включено. Он также немного травит эту поверхность, чтобы способствовать смачиванию. Смачивание относится к стеканию припоя по контактам и поверхностям паяльного жала.
Это очень необходимо для пайки
Типы используемых флюсов Одним из лучших вариантов при пайке является флюс без очистки. Остаток светового флюса можно оставить на плате или удалить любым средством для удаления флюса. Флюс, активированный канифолью, помогает обеспечить отличную паяемость в различных областях применения. Лучше всего удалить остатки после эстетической пайки и предотвратить возможную коррозию.
Водорастворимый флюс активен и легко смывается деионизированной водой. Вы также можете удалить его с помощью IPA – изопропилового спирта. Очистка водорастворимого флюса очень необходима. Это связано с их высокой коррозионной активностью.
Кроме того, вы можете увидеть другие варианты без галогенов или без галогенов. Эти классификации работают для компаний, реализующих экологические инициативы, и которым необходимо работать с ограничениями по галогенам в результате ограничений клиентов или нормативных требований. Примеры галогенов включают астат, бром, йод и фторсодержащие элементы.
Кроме того, они могут выглядеть как компромиссы, такие как возможность очистки. Поэтому, если вам не нужно избавляться от галогенов в процессе, то можно остаться со стандартными флюсами, содержащими галогены.
Требуется дополнительный флюс во время пайки При пайке простых соединений, таких как 2 провода, флюса, присутствующего в припое с флюсовым сердечником, более чем достаточно. Однако при работе с очень сложной техникой пайки для поверхностного монтажа, такой как пайка методом перетаскивания нескольких выводов на компоненте для поверхностного монтажа, вам может потребоваться добавить больше флюса.
Вы можете активировать и потреблять поток, когда он исходит из этого ядра. Обратите внимание, что при дальнейшей работе с припоем, например, при перетаскивании нескольких выводов, существует риск возникновения холодных соединений, а также шунтирования без дополнительного флюса. Тем не менее, необходимо удалить больше потока, особенно если вы не активируете его полностью.
Заключение Самый быстрый способ научиться паять или стать экспертом здесь — это попрактиковаться в использовании большого количества схем. Вы можете сразу приобрести наборы для пайки, которые помогут вам в вашей практике. Еще одна вещь, которую вы можете сделать, это найти несколько схем, а затем припаять их к плате. Дайте нам знать, если у вас есть вопросы относительно пайки.
Как паять электронику: общее руководство
В проектах по электронике часто используются макетные платы для создания рабочего прототипа. Это этап, на котором нормально иметь много проводов, идущих от макетной платы, так как основная задача состоит в том, чтобы убедиться, что прототип действительно работает. После этого вы, вероятно, захотите более аккуратную компоновку, возможно, с изготовленной на заказ печатной платой (печатной платой). Чтобы добавить такие компоненты, как светодиоды или датчики, вам нужно будет уметь плавить и наносить припой точно для соединения деталей. Это руководство по пайке покажет вам, как правильно паять и паять для использования в ваших электронных проектах.
Содержание
Какое основное оборудование вам нужно для пайки?
Дополнительные инструменты для пайки
Правильная техника пайки
Вопросы безопасности и рекомендации
Часто задаваемые вопросы
Примечание разместить свои надстройки.
Какое основное оборудование вам нужно для пайки?
Допустим, у вас есть плата Raspberry Pi, к которой необходимо припаять контакты разъема. Для этого вам в первую очередь понадобится паяльник, припой (катушка) и желательно флюс.
Платы Raspberry Pi без разъёмов.
Хорошо, давайте рассмотрим каждый из паяльных инструментов один за другим.
Паяльник
Паяльник — это основное оборудование, которое вам понадобится. Иногда они идут в комплекте с другим оборудованием, но не всегда. Первое, что нужно проверить перед покупкой паяльника, это какая у него вилка. Некоторые из них портативны и могут заряжаться через USB-C, но большинство подключаются к стене.
Далее проверьте мощность паяльника, которая обычно колеблется от 20Вт до 60Вт. Например, в некоторых случаях вам может быть трудно расплавить припой паяльником с низкой мощностью. Важно также проверить эффективность паяльника по передаче тепла для расплавления припоя. Простой паяльник мощностью 20 Вт или любительский паяльник мощностью 20 Вт может терять тепло при использовании и не имеет контроля температуры, чтобы компенсировать эту потерю.
Некоторые паяльники более совершенны и позволяют контролировать мощность или температуру. Обычно они являются частью паяльной станции, а не паяльника с подключенной вилкой. Паяльные станции позволяют производить более точную пайку с более высокой степенью контроля температуры.
Старый паяльник.
Другие предметы, связанные с паяльником, которые необходимо проверить, включают:
Цена – зависит от того, является ли это простым паяльником или паяльной станцией, и от того, насколько качественно он сделан.
Дополнительные принадлежности – включает в себя любые дополнительные жала для паяльника и, опционально, подставку или держатель.
Эстетика – может включать цвет и стиль, в зависимости от ваших предпочтений.
Материалы — включает в себя рукоятку и то, насколько хорошо она сделана, что важно, так как она обеспечивает хороший контроль при пайке в течение длительного времени.
Гарантии и качество сборки.
Пайка с использованием подставки с зажимами (руки помощи) для удержания электроники.
Припой
Второй по важности частью оборудования является проволока для припоя. Припой представляет собой скрученную проволоку и состоит из металлических сплавов, которые расплавляются паяльником. Когда он позже остывает, он соединяет части или компоненты. Самая очевидная разница между припоем – это диаметр припоя. Если у вас есть небольшие и хрупкие компоненты для пайки, вам может понадобиться припой меньшего диаметра 1 мм или меньше. Более крупный припой будет иметь диаметр около 1,5 мм.
Припой может поставляться с уже включенным в проволоку флюсом. Это помогает припою плавиться и течь. Раньше в припоях использовался свинец, но, поскольку он токсичен и опасен для здоровья, чаще используется и рекомендуется бессвинцовый припой.
Шерсть или губка
Влажная губка или свернутая в спираль латунная вата необходимы для поддержания чистоты жала между точками пайки. Я настоятельно рекомендую приобрести латунную вату, так как она дешевая. но полезный инструмент. Альтернативой является влажная губка, которая также может удалить лишний припой с жала паяльника, но вода понизит температуру жала, что повлияет на процесс пайки.
Фитиль для удаления припоя
Поскольку не все люди идеальны, вам понадобится фитиль для удаления припоя, чтобы исправить ошибки. Демонтаж — это процесс удаления ранее нанесенного припоя. Вам также понадобится демонтажный фитиль, который поможет вам удалить старые компоненты или компоненты, которые вы хотите заменить.
Пока вы нагреваете компонент и припаиваете, поместите фитиль на припой. Фитиль впитает в себя лишний припой, тогда можно отрезать этот пропитанный припоем конец фитиля и выбросить. Затем используйте новую часть фитиля, когда вам нужно внести дальнейшие исправления.
Основные инструменты для пайки электронных компонентов: паяльник вверху и слева направо внизу: медная вата, припой и фитиль для удаления припоя.
Флюс для пайки
Флюс — ваш лучший друг при пайке. Мне нравится тип, который поставляется в шприце и проходит через него много. Это делает вас похожим на профессионала и помогает припою идти только туда, куда он должен. Однако не все флюсы одинаковы, поэтому вам нужно искать известных производителей, которые производят хороший продукт. Многие типы припоев содержат флюс на самом припое; тем не менее, я все же рекомендую использовать дополнительный флюс в шприце для красивой блестящей пайки. Также можно использовать канифольные флюсовые пасты.
Руки помощи
Иногда у вас больше проводов и деталей, чем рук. Это сбивает с толку, когда приходится держать паяльник в одной руке, а припой в другой. Именно в это время вам нужны руки помощи, также известные как третья рука. Руки помощи обычно состоят из двух или более металлических зажимов, которые удерживают детали и позволяют сосредоточиться на пайке.
Увеличительные стекла
Многие компоненты, которые приходится паять, очень маленькие. Кроме того, после пайки рекомендуется внимательно проверить свою работу, чтобы убедиться, что припой случайно не соединил части, которые не нужны. Вот где увеличительное стекло или даже микроскоп — хороший инструмент, поскольку он позволяет вам видеть эти маленькие компоненты.
Правильная техника пайки
Припаивание металлических штырей к ЖК-дисплею с помощью паяльника с коническим жалом.
Выбор жала для паяльника
Основные типы жал — долотообразные или конические. Наконечник в форме долота плоский и относительно широкий и подходит для компонентов, которые проходят через отверстия и припаиваются таким образом. Наконечник конической формы похож на конусообразный наконечник ручки и используется для пайки мелких и тонких компонентов. Большинство паяльников по умолчанию поставляются с коническим жалом, но полезно иметь жала разного диаметра.
Следующим шагом является нагрев паяльника, а затем добавление припоя к выбранному наконечнику паяльника в процессе, называемом лужением. Это позволяет передать тепло от жала паяльника к припою. Очистите наконечник латунной ватой, затем нанесите припой на наконечник, чтобы немного припоя расплавилось на наконечнике.
Нагрев там, где он должен быть
Если у вас есть паяльная станция, вы можете выбрать необходимую температуру для детали. Вы должны не забывать нагревать металлическую часть платы или компонента, а не только сам припой. Проволока припоя будет подаваться на нагретую область и плавиться при контакте с ней.
Добавление компонента
Компонент, который необходимо припаять, может включать что-то простое, например, светодиод (светоизлучающий диод), или что-то более сложное, например микросхему. Если это сквозная пайка, возьмите металлические выводы компонента и проденьте их через нужные отверстия. Обильно добавьте немного надежного флюса в область пайки. Луженым жалом паяльника одновременно нагрейте металл вокруг отверстия и металлический вывод. Через несколько секунд нанесите припой на нагретые детали, чтобы соединить их.
После того, как вы добавили припой, очистите жало латунной ватой или губкой, надежно поместите паяльник обратно в держатель и выключите его, если вы закончили с ним работать. Вы можете отрезать лишний провод от компонента после того, как припой остынет. Если вы припаиваете провод, не забудьте удалить полимерную изоляцию вокруг провода, чтобы припаивать только сам металлический провод.
Припайка компонента к печатной плате: паяльник справа и припой слева, фото Unsplash.
Практика ведет к совершенству
Если вы новичок в пайке, рекомендуется сначала попрактиковаться на чем-то вроде перфорированной печатной платы. Перфорированная панель имеет отверстия с металлическими кольцами, в которые можно добавлять компоненты. Есть перфорированная плита с металлом с обеих сторон и перфорированная плита с металлическими кольцами только с одной стороны.
Соображения безопасности и передовой опыт
Вытяжные вентиляторы
Вытяжные вентиляторы удобны тем, что вы не вдыхаете пары, сосредоточившись на пайке. Это особенно верно, если вы используете припой со свинцом (что я бы не рекомендовал, так как он токсичен). Также рекомендуется надевать перчатки или мыть руки после пайки.
Очистить рабочее пространство
Поскольку жало паяльника горячее, важно следить за тем, чтобы на вашем столе или рабочем месте не было бумаги или чего-либо легковоспламеняющегося. Эти предметы могут загореться, если вы не обращаете на них внимания, так как жало паяльника требует времени для охлаждения.
Выключите паяльник
Паяльник может не раскаляться докрасна, даже если он достаточно горячий, чтобы обжечь кожу при прикосновении. Особенно следует быть осторожным, если рядом находятся дети или те, кто не разбирается в паяльниках. Выключите паяльник, как только закончите с ним работать, и убедитесь, что он остыл до комнатной температуры, прежде чем покинуть это место.
Паяльная станция. Выключите паяльник и поместите его в держатель, пока он горячий. Практикуйте безопасные привычки с самого начала.
Избегайте статического разряда
При работе с электроникой рекомендуется заземлить себя и свое рабочее место. Хорошим вариантом является заземленный антистатический браслет. Другой вариант — использовать антистатический коврик.
Проверьте свою работу по пайке
После пайки деталей проверьте, насколько хорошо вы все припаяли и надежно ли оно закреплено. Вы можете создать короткое замыкание, если есть тонкие нити пайки, соединяющие области, которые должны быть разделены.
Хорошей практикой является последующая проверка работы с помощью увеличительного стекла или микроскопа, удаление грязи 99-процентным изопропаналом (медицинским спиртом) и ватной палочкой в латексных перчатках. Если есть проблемные места, не беспокойтесь, так как обычно вы можете использовать паяльник или оплетку и паяльник, чтобы удалить лишний припой и переделать.
Пайка полезна для проектов, в том числе с микроконтроллерами, например, для начала работы с комплектом платы Arduino или для проектов с Raspberry Pi или другими одноплатными компьютерами.
Часто задаваемые вопросы
Могу ли я спаять собственный Raspberry Pi?
Raspberry Pi почти готов, так что не нужно много паять на самом SBC. Но после того, как вы станете компетентными, попрактиковавшись на перфорированной плате, светодиодах и других дешевых компонентах, вы можете припаять контакты разъема к вашему Raspberry Pi, если у него их еще нет.
Можно ли спаять свой собственный Arduino?
Платы Arduino совместимы со многими платами расширения, известными как «шилды». Для завершения многих из этих экранов необходимо припаять компоненты. Некоторые из этих шилдов входят в стартовые комплекты Arduino. После того, как вы потратите много времени на практику, чтобы улучшить свою технику и научиться безопасно паять, вы можете паять их для своих проектов Arduino.
Нужен ли набор рук-помощников для пайки?
Руки помощи — это именно то, что нужно: они помогают удерживать компоненты и детали во время пайки. Они вам не нужны, так как вы можете сделать свои собственные из зажимов, но они помогают, когда у вас сложная пайка со многими деталями. У вас есть только две руки, если только у вас нет друга, который терпелив с твердой рукой, но если вам нужно больше, руки помощи будут очень полезны.
Изображение предоставлено Unsplash. Все остальные фотографии сделаны автором.
Грэм Моррисон
Грэм увлекается технологиями. Он ученый с инженерным образованием. Он любит писать и занимается этим уже более 10 лет.
Подпишитесь на нашу рассылку!
Наши последние учебные пособия доставляются прямо на ваш почтовый ящик
Подпишитесь на все информационные бюллетени.
Регистрируясь, вы соглашаетесь с нашей Политикой конфиденциальности, а европейские пользователи соглашаются с политикой передачи данных.
