Как правильно паять провода и электронные схемы

Что нужно знать, прежде чем воткнуть паяльник в розетку? Полезные советы по пайке,
инструменты и предметы первой необходимости, руководство для начинающих

В современном мире умение паять – это не только основополагающий навык, необходимый любому радиолюбителю, монтажнику или электрику, но и весьма весомая вещь для любого “реального” пацана, умеющего не только починить бытовую технику в доме, но при желании, ещё её и улучшить.
На этой странице мы помимо того, что подробно познакомимся с основными инструментами для выполнения качественной пайки, но и научимся со знанием дела пользоваться ими, спаивать между собой разные провода, паять монтажные платы, осуществлять демонтаж и замену вышедших из строя радиокомпонентов. Повествование поведём в лёгкой и непринуждённой обстановке, обусловливающей большую свободу в использовании лексических средств.

Итак, поехали!

Попасть паяльником в кусок припоя, как обезьяна в муравейник – дело нехитрое, то есть дурацкое и не требующее специальной подготовки и умений. А вот научиться правильно паять – это совсем другое дело, полезное и, я бы даже сказал, местами крайне необходимое для всеобщего знакомства с миром электроники и освоением быстроразвивающейся технологической среды.
Однако обо всём по порядку:

1. Паяльник

Паяльник, сука, горячий! Говорят, что если воткнуть его в жопу, то можно услышать новую запись совместного концерта Децла и Жанны Агузаровой.
Если у паяльника накрылась вилка – к нему можно припаять новую вилку. А как припаять к нему новую вилку, если у паяльника накрылась вилка? Скруткой. Хотя скрутка, сука, ненадёжная! Поэтому после того, как ты скрутил провода, надо паяльник вставить в розетку и скрутку пропаять… Когда будет бить током – материться.

., либо послать всех в гондурас и сходить купить новый паяльник.
А каким должен быть обновлённый паяльник?

Новый паяльник не обязательно должен быть дорогим, но при этом крайне желательно, чтобы у него присутствовала адекватная функция регулировки температуры.
В этом случае мощность паяльника не так важна – она может быть и 40 Вт, и 60 Вт. Для тонкой работы это не имеет большого значения, так как фактическая мощность, а вместе с ней и выделяемое в атмосферу тепло будет автоматически регулироваться, составляя в нашем случае в среднем ~ 15 Вт.
Разные типы жал паяльника имеют и разное назначение, рассчитанное на узкую специализацию. Особенности форм дают им преимущества в одной сфере использования и наделяют недостатками в другой, поэтому в любом случае для использования рекомендуется брать несколько жал с различной формой наконечников.

Рис.1 Оснастка для паяния

2. Подставка для паяльника

Тяжёлая подставка всегда лучше лёгкой! Чем тяжелее, тем лучше, центр тяжести – радикально вниз. На рисунке такая подставка (по ощущениям чугунная) изображена в правом верхнем углу. Та, что пониже – полная хрень, подведёт в самый неудобный момент. Падает всегда вместе с горячим паяльником, предпочтительное место посадки – жизненно важные органы, как то: верхняя зона бедра, брюшина, паховая область. Если вы увидели человека с перекошенным ртом и неестественно поднятыми бровями, знайте, на него упал паяльник! Иногда паяльник может падать на пол, но чаще на деревянный стол, оставляя на нём следы термических ожогов 3…4 степени.

3. Средство для очистки жала паяльника

Очистка жала у паяльника, независимо от материала, из которого он сделан – это процесс для качественной пайки неизбежный, необходимый и требующий регулярности. Делается это для того, чтобы удалить слой нагара и оксидных компонентов металла. Влажные губки для очистки жал, как правило, бесполезны, так как они чистят, но мало чего отчищают. А вот медные проволочные или сделанные из стружки специализированные губки (Рис.1 сверху) подходят для этого дела самым наилучшим образом. Кстати, медные губки, купленные в хозяйственных магазинах, также для этих целей вполне подойдут.
При этом важно понимать, что современные жала паяльников имеют никелированное покрытие и чистить их наждачной бумагой или, упаси нас грешных, напильником, как медные нельзя, так как от этого они сразу впадут в уныние и отправятся к праотцам электроники Амперу и Ому.

4. Припой и флюс

Припой, сука, разнообразный. Определить его состав на вид так же сложно, как выманить барсука из норы, поэтому надо читать этикетки. Убедитесь, что состав припоя: 63/37, 61/39 или 60/40, где 1 цифра – это содержание олова, 2 – содержание свинца. Все остальные составы придумали богатые евреи, чтобы иметь возможность наслаждаться тем, как мучается радиолюбитель.
Диаметр припоя для качественной пайки желательно выбирать менее 1 мм, например: 0,8 мм или 0,6 мм или 0,5 мм.
Никогда не верьте китайскому хунвейбину. При любой надписи на этикетке, припой китайского разлива – это всегда херовина, которая херово плавится, херово растекается и херово спаивает детали.

Припой может иметь флюс в центре «прутка», а может не иметь, потому как по-любому припой и флюс предпочтительно использовать отдельно друг от друга. Флюсы для пайки радиодеталей должны быть нейтральными (бескислотными), предпочтительно жидкими или гелеобразными.

5. Оловоотсос (на Рис.1 рядом с паяльником)

Оловоотсос, сука, весёлый! Его придумали египтяне, после того как придумали оральный секс и им показалось мало. Как эта красота функционирует? Для того чтобы подготовить его к работе, нужно кнопку штока нажать до упора вниз (до щелчка). А для того, чтобы привести его в действие, нужно нажать кнопку, в результате чего его рычаг взмывает снова вверх, тем самым создавая в камере оловоотсоса низкое давление. Принцип действия основан на втягивании внутрь себя расплавленного припоя, поэтому оловоотсос – это шприц для олова.

6. Прочие причиндалы, полезные для пайки

Рис.2 Прочие причиндалы, полезные для пайки

Оплетка для снятия припоя (Рис.2 слева) является возможной альтернативой оловоотсосу и позволяет быстро удалить лишний припой с платы или контактов радиодеталей. В целях борьбы за экономию, можно заменить оплётку на медный экран от коаксиального кабеля, а заодно бросить пить, курить, записаться в нудисты и сесть на диету. С другой стороны – а на хрена нам столько денег?

Пинцет. Пинцет придумала красивая, но, сука, суровая баба для выщипывания бровей, а также прочей волосни на различных интимных частях тела. Как известно, пинцетов много не бывает, как, собственно говоря, и идеальных пинцетов. Поэтому их может быть не один, а целых два или три.
В нашем деле пинцет нужен для пристраивания и удерживания элементов на месте пайки.

Бокорезы. Бокорезы, сука, удобные! Это такие кусачки с пружиной, которые можно использовать не только для стрижки роговых образований на кончиках пальцев, но и для обрезания выводов радиодеталей, проводов, разрезания тонкого металла, пластмассы, а также разной прочей лабуды невысокой твёрдости.

Штатив «третья рука» (Рис.2 справа). Третью руку придумали производители «Запорожцев» для того, чтобы одной держаться за руль, второй – за коробку передач, а третьей вытирать слезы! В миру держатель «третья рука» – это название приспособления, позволяющего фиксировать разные мелкие детали в нужном положении в моменты полного исчерпания ресурсов собственных рук. Вещь хорошая, полезная, в хозяйстве пригодится!

Ну что, отоварились? Приступаем к пайке, но уже серьёзно

1. Первое, что нужно сделать – установить температуру паяльника

. Самые распространенные сплавы припоев 60/40. ..63/37 имеют температуру плавления около 200°С. При этом, для того чтобы температура жала при касании мест пайки не падала ниже этих 200°С начальная температура должна быть не ниже 300…320 градусов. Кто-то предпочитает работать именно при такой температуре жала, кто-то считает оптимальной – 370…390°C. В любом случае, следует выставить для себя комфортный градус из этого диапазона (300…390°C), исходя из того, что паяльник должен быстро плавить припой, но не слишком быстро выжигать канифоль.

2. Второе, что нужно сделать перед началом паяния – уяснить, что качество соединений целиком зависит от “чистоты” спаиваемых элементов. Заранее очистите, обезжирьте бензином или другим органическим растворителем выводы элементов и контактные площадки перед пайкой. Не лишним будет и заранее залудить места пайки.

Перед любой работой уделите пару минут очистке жала паяльника, тем более, что у вас для этих целей имеется предварительно приобретённая медная губка. После этого залудите жало припоем.

Начнём с расхожего – Как спаять между собой провода?

Если спаиваемые провода идут в одном направлении, то тут всё просто:

1. Снимаем с концов изоляцию, зачищаем и обезжириваем оголённую часть, скручиваем между собой провода;
2. Нагреваем скрутку паяльником и покрываем флюсом. Если предстоит пайка многожильных медных проводов, то необходимо обязательно запастись именно жидким флюсом, так как покрыть всю поверхность «волосков» расплавленной твёрдой канифолью будет очень трудно;
3. Наносим небольшое количество припоя, распределяя его по поверхности провода;

4. Даём остыть и отвердеть припою естественным образом.

Если спаиваемые провода идут навстречу друг другу, то:

1. Снимаем с концов изоляцию, далее зачищаем и обезжириваем оголённую часть;

2. Если провод многожильный, то распушаем жилы;

3. Аккуратно скручиваем между собой провода (как показано на рисунке), после чего покрываем их жидким флюсом. Если провод одножильный, то перед скруткой его лучше облудить;

4. Наносим припой, равномерно распределяя его по поверхности провода;

5. Даём припою затвердеть естественным образом, то есть не дуем на него. Всё!!!

А теперь, для того чтобы понять – Как паять печатные платы? воспользуемся несколькими картинками, цинично позаимствованными с буржуйского сайта – https://makerspaces.com:

Вот что пишет автор:

«                          Как паять: руководство для начинающих

Шаг_1: Установите компонент, вставив его выводы в отверстия на печатной плате. Переверните плату и согните выводы наружу под углом 45 градусов. Это поможет компоненту лучше прижаться к медным площадкам и предотвратит его выпадение во время пайки.
Шаг_2: Нагрейте соединение паяльником, разогретым до температуры 400°C. Коснитесь его кончиком медной площадки и вывода элемента одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.
Шаг_3: Нанесите припой на соединение. Продолжайте держать паяльник на медной площадке и выводе и прикасайтесь припоем к соединению. ВАЖНО – не прикасайтесь припоем непосредственно к кончику жала. Нам нужно, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении к нему. В противном случае сформированный контакт будет плохим.
Шаг_4: Уберите паяльник, дайте припою остыть естественным образом, не дуйте на него. Когда он остынет, вы можете отрезать лишний провод от вывода.
Правильно спаянное соединение должно быть гладким, блестящим и иметь форму конуса».

Казалось бы – всё отлично, однако несколько смущает отсутствие у автора флюса в процессе пайки. Он, конечно, присутствует внутри припоя, однако во многих случаях этого бывает недостаточно.
Поэтому вместо шага №2 я бы посоветовал нанести на соединение жидкий или гелеобразный флюс, после чего перейти к 3-му шагу. При наличии предварительно нанесённого флюса припой по месту соединения растечётся гораздо быстрее – ибо так мы паяли, паяем и будем паять на века и во имя веков, причём даже порой на необлуженных (но при этом основательно обезжиренных) платах.
Само собой разумеется, что после того, как плата будет полностью спаяна, необходимо остатки флюса смыть бензином, спиртом или растворителем.

А теперь давайте рассмотрим некоторые типичные ошибки, которые могут возникнуть при пайке:

• Припой на контакте тусклого цвета – образуется при слабом прогреве деталей. Такой контакт    будет рыхлым, непрочным и быстро разрушится.
• Пайка выглядит рыхлой и не блестит (похоже на предыдущий пункт) – слишком мало флюса.    Контакт также быстро разрушится.
• Припой не может покрыть поверхность контакта – часто происходит при перегреве компонентов.    Флюс быстро испаряется, качественное соединение не образуется.
• Выход из строя паяемых компонентов – также может произойти при перегреве.
• Отсутствие контакта в соединении – нанесено недостаточное количество припоя, которое не    может заполнить зазор между спаиваемыми деталями.
• Замыкание соседних контактов – может случиться из-за слишком большого количества припоя.   Также может произойти в случае неудаления после пайки кислотного флюса, т. к. он проводит ток и    может замкнуть контакты.

Ну и под занавес – Как убрать припой с дорожек печатной платы?

Как уже писалось выше, существует два способа для того, чтобы избавиться от припоя: 1. Дедовский (но довольно эффективный) – оплёткой для снятия припоя, 2. Более продвинутый – оловоотсосом.

Поговорим о том, как этим всем хозяйством пользоваться –  1. Оплетка для снятия припоя :

1. Сначала пропитайте оплётку в канифоли или нанесите на неё флюс.
2. Расплавьте небольшой кусок припоя на кончике жала паяльника. В дальнейшем этот кусок смешается со старым припоем и это поможет оплётке лучше впитать расплавлен- ную смесь.
3. Прикоснитесь расплавленным припоем к контакту. Произойдёт быстрый процесс плав- ления контакта.
4. Поместите оплетку на контакт. Держите жало паяльника поверх оплетки так, чтобы припой оставался расплавленным.

5. Подождите несколько секунд, пока расплавленный припой полностью не поглотится оплёткой.

6. После окончания очистки, отрежьте часть оплётки, задействованной в удалении припоя, т. к. после разового использования она больше не будет выполнять свои функции. Размотайте кусок новой оплетки, если вы отпаиваете несколько контактов.

Дальше у нас на очереди –  2. Как использовать оловоотсос :

1. Нагрейте контакт с припоем, приложив к нему жало паяльника, до тех пор, пока он не расплавится до жидкого состояния, чтобы его можно было всосать оловоотсосом.
Если старый затвердевший припой не хочет плавиться, то сдвинуться с мёртвой точки поможет новый кусок припоя.

2. Сразу после того как припой расплавился, приставьте носик “взведённого” оловоотсоса к контакту и нажмите на кнопку “спуска”, чтобы всосать припой.

3. Желательно после каждого очищенного контакта сразу же чистить и контейнер оловоотсоса, следуя рекомендациям производителя для вашей конкретной модели.

А на следующей странице посмотрим, как можно спаять компоненты для поверхностного монтажа (SMD компоненты).



Как припаять тюльпан к проводу. Пайка RCA

Часто возникает вопрос, как припаять разъем тюльпан (RCA) к проводу, на самом деле это не очень сложно, пайка одного разъема занимает не более 5 минут.

  • Паяльник или паяльная станция
  • Припой, лучше с флюсом
  • канифоль
  • нож
  • кусачки, плоскогубцы или пинцет

    Для качественной пайки и монтажа нужна паяльная станция, тиски с резиновыми губками, нож, кусачки, пинцет или плоскогубцы, припой, канифоль.

    В домашних условиях достаточно паяльника, припоя, ножа и кусачек.

    Схема распайки

    Введение.

    На фото – комплект – “RCA разъем для сборки”. Корпус разъема тюльпан и цанговый зажим для провода.

    Кабель и начало монтажа

    Используется несимметричный кабель mrcable Reason G6, достаточно прочный и толстый с миллиметровым проводником. Для начала монтажа нужно удалить ножом 1-1,5 сантиметра ПВХ оболочки, сколько нужно удалять – зависит от длины RCA разъема.

    Витой экран, земля.

    Чтобы сформировать земляной провод, расплетаем часть экрана и скручиваем его для последующей пайки.



    Центральный проводник кабеля

    Удаляем защитную оболочку центрального проводника, достаточно снять 3-5 миллиметров.


    Облуживание контактов

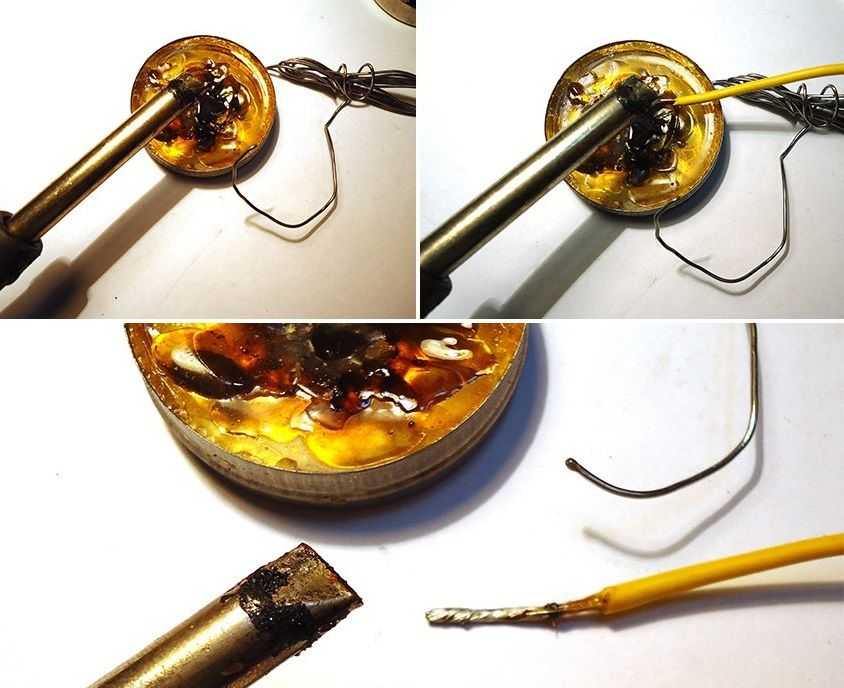

    Облуживаем будущие контакты провода. Берем провод и облуживаем с помощью паяльника и припоя подготовленные концы.

    Соединяем кабель и тюльпан.

    Припаиваем центральный проводник – сигнальный провод к центральному контакту RCA разъема и обрезаем излишек земляного контакта так, чтобы он был короче границы изоляции центрального проводника для

    избежания замыкания

    .

    Соединяем экран и тюльпан

    Припаиваем экран к контакту заземления разъема, паятьможно как справа, так и слева от центрального проводника, главное не повредить изоляцию центрального проводника.

    Завершаем монтаж

    Надеваем пластиковый цанговый зажим на проводник и прикручиваем корпус на RCA разъем.

    Готовый тюльпан



    После того как припаяете разъем с двух сторон, нужно проверить тестером или пробником наличие контактов и отсутствие замыкания между сигнальным и земляным проводами.
    Читать далее статью Как припаять разъем XLR

    Назад к списку.

    Как паять: инструменты, советы и приемы, которые помогут вам начать с простого . Это может быть либо компонент, который необходимо заменить на материнской плате, либо провод, который оторвался или сломался.

    Также: Это идеальная мини-электрическая отвертка

    Но пытаться научиться паять, одновременно пытаясь что-то починить, — это стресс. Лучше учиться, когда не имеет значения, если вы что-то испортите и сломаете, чем пытаться учиться на чем-то, что вы хотите починить и больше не ломать.

    Впервые я научился паять много десятилетий назад, и сделал это неправильным путем — пытался починить сломанный кассетный плеер. В конце концов я исправил это, но не раньше, чем причинил много вреда.

    Не повторяйте моих ошибок!

    Также:   Этот гаджет стоимостью 11 долларов США незаменим для стареющих глаз. трюки, которые помогут вам начать свой путь к тому, чтобы стать экспертом в искусстве пайки.

    Прежде всего, давайте кое-что проясним — что такое пайка?

    Что такое пайка?

    Пайка — это метод соединения двух металлических предметов путем плавления другого металла — сплава, называемого припоем, — и его использования для склеивания деталей.

    Возможно, вы припаиваете два провода вместе, провод к металлической площадке на печатной плате или компонент к печатной плате. А когда вы станете мастером, вы даже сможете ремонтировать сломанные или поврежденные печатные платы.

    Также:   Это заменило мой мультитул за небольшую часть стоимости

    Это универсальное умение.

    Основные инструменты для пайки

    Вот инструменты, необходимые для начала работы.

    Паяльник

    Мой газовый паяльник Dremel.

    Адриан Кингсли-Хьюз/ZDNET

    Основной бит.

    Паяльники бывают разных типов. Наиболее распространенным является подключаемый модуль, и это то, что вы обычно видите. Существуют также газовые паяльники и паяльники с зарядкой от USB, которые позволяют работать там, где нет сети переменного тока.

    Я использую газовый паяльник (он отлично подходит для работы с автомобилями и электронными гаджетами), но я рекомендую начать с паяльника, который подключается к сети переменного тока.

    Припой

    Выбор припоя.

    Adrian Kingsley-Hughes/ZDNET

    Обычно при покупке паяльника вы получаете немного припоя, но по моему опыту, это хлам, с которым трудно работать и который разочаровывает как новичков, так и экспертов.

    Рекомендую приобрести приличный материал от MG Chemicals.

    Также:   У этой умной отвертки есть два крутых скрытых трюка

    Не беспокойтесь обо всех терминах, которые вы видите. 60/40 означает, что это 60 процентов олова, 40 процентов свинца, а «флюсовая сердцевина» означает, что внутри припоя есть флюс, который действует как очищающее средство для соединения, удаляя такие вещи, как масла и коррозию, и обеспечивая приятный внешний вид. , чистый стык.

    Примечание о свинце: Да, многие припои содержат свинец, опасный для здоровья. Вы можете получить бессвинцовый припой, но с ним труднее работать. Тем не менее, если вы хотите избежать воздействия свинца, то это путь для изучения.

    Коврик для пайки A

    Холодный синий силиконовый коврик для пайки.

    Adrian Kingsley-Hughes/ZDNET

    Не надо паять на лучшем мамином столе. Как бы вы ни были осторожны, вы оставите след от ожога (спросите меня, откуда я знаю).

    Силиконовый коврик для пайки — идеальная рабочая поверхность. Он не горит и не плавится, его легко чистить.

    Ножницы прецизионные

    Ножницы прецизионные боковые.

    Adrian Kingsley-Hughes/ZDNET

    Удобен для… ну, обрезки вещей.

    Что бы вы ни делали, не используйте для этого самые лучшие кухонные ножницы.

    Салфетка для чистки жала

    Салфетка для чистки жала паяльника.

    Adrian Kingsley-Hughes/ZDNET

    Жало паяльника загрязняется при использовании, а очиститель жала — это инструмент, который вы используете для его очистки.

    Это просто абразивная подушечка, сделанная из латунной проволоки, которую вы используете для протирания жала — вы можете сначала добавить немного припоя, так как это помогает в очистке жала.

    Дополнения

    Вот несколько дополнений, которые могут пригодиться вам по мере вашего продвижения в паяльном путешествии.

    Станция горячего воздуха

    Если вы начинаете работать с небольшими компонентами для поверхностного монтажа, что чаще всего встречается в современной электронике, то станция горячего воздуха начинает приносить пользу.

    Вместо того, чтобы использовать горячий наконечник для плавления припоя, он плавится горячим воздухом. Пайка с использованием термовоздушной станции немного более продвинута. Я рекомендую сначала освоиться с паяльником, потому что большая часть того, что вы узнаете здесь, будет вам полезна при использовании станции горячего воздуха.

    Присоска для припоя

    Отличный инструмент для ремонта. Присоска для припоя, как следует из названия, представляет собой поршень с пружинным приводом, который всасывает припой.

    Вы нажимаете на присоску сверху вниз, расплавляете припой на компоненте, который хотите удалить, кладете кончик присоски на расплавленный припой и нажимаете кнопку, чтобы активировать присоску.

    Это очень полезно.

    Более дешевая альтернатива – использовать демонтажную оплетку – тонкую медную оплетку, пропитанную флюсом, который при вдавливании в горячий припой поглощает его.

    Флюс

    Возможно, вы помните, что рекомендуемый мной припой имеет флюсовый сердечник. Флюс очищает соединение при пайке, обеспечивая прочное паяное соединение.

    Также: Эти удобные инструменты могут диагностировать и починить ваш сломанный iPhone

    Хотя это все, что нужно большинству людей, иногда полезно добавить немного дополнительного флюса, потому что это может улучшить паяное соединение (особенно при пайке вещей, которые могут быть немного грязными или корродированными).

    Вы можете купить флюс в шприц-ручке или в шприце-дозаторе. Раньше я часто использовал ручки для флюса, но теперь я перешел на использование флюса в шприце-дозаторе.

    Тиски или “руки помощи”

    Иногда вам нужна дополнительная рука или три, чтобы удерживать предметы на месте во время пайки.

    Теперь, когда у вас есть все инструменты, вот как паять, разбитый на несколько простых шагов.

    С чего начать пайку

    Не обрезайте выводы компонентов перед пайкой.

    Adrian Kingsley-Hughes/ZDNET

    Пайка соединения занимает всего несколько секунд.

    Adrian Kingsley-Hughes/ZDNET

    Обрезной компонент для придания профессиональной отделки.

    Adrian Kingsley-Hughes/ZDNET

    Советы и рекомендации

    Вот мои советы и рекомендации, как быстро стать опытным паяльщиком.

    Много практиковаться

    Практика — вот что делает совершенство. Ярлыков нет.

    Паяйте как можно больше. Рекомендую покупать наборы для пайки. Их весело собирать (и вы узнаете много нового об электронике, собирая наборы), и если вы что-то испортите, это не имеет значения, потому что обычно их легко починить.

    Паяное соединение выглядит плохо? Повторить

    Если сначала у вас не получится… попробуйте еще раз.

    Плохую пайку всегда можно исправить, попробовав еще раз. Обычно достаточно тепла и небольшого количества припоя.

    Если проблема заключалась в слишком большом количестве припоя, удалите его с помощью оплетки для удаления припоя и повторите попытку.

    Не забывайте наносить припой на нагретый стык

    Я вижу, что некоторые люди пытаются расплавить припой на жало паяльника, а затем переносят его на стык.

    Это не работает и создает соединения низкого качества.

    Всегда нагревайте соединение и наносите припой на соединение.

    Регулярно очищайте жало паяльника

    Делайте это часто — например, каждые несколько минут.

    Регулярно очищайте жало паяльника.

    Adrian Kingsley-Hughes/ZDNET

    Не торопитесь

    Пайка — это не то дело, с которым можно спешить (или, по крайней мере, не следует). Это определенно ситуация, когда больше спешки означает меньшую скорость.

    Также: Я уронил наушники AirPods Pro в кофе. То, что я сделал дальше, сэкономило мне 250 долларов

    Кроме того, проверьте свои суставы. Начните с проверки их по мере продвижения, но по мере того, как вы станете более опытными, вы сможете выполнить серию паяных соединений, а затем проверить их, когда закончите.

    Развлекайся

    Чем больше удовольствия ты получаешь, тем больше ты будешь паять и тем быстрее научишься.

    См. также

    Научитесь паять. Руководство для начинающих по пайке

    Узнайте, как безопасно паять с помощью нашего руководства, в котором вы найдете советы по методам пайки для различных сценариев.

    Что такое пайка?

    Многие люди, от профессионалов в области электротехники до мастеров-любителей, регулярно используют технику, известную как пайка, для выполнения рутинных задач по сборке, техническому обслуживанию и поиску и устранению неисправностей всевозможных предметов и оборудования на рабочем месте или дома.

    Пайка особенно часто требуется для работ, связанных со сборкой схем, сборкой печатных плат и электронным прототипированием. Однако он также может оказаться чрезвычайно полезным и эффективным методом соединения двух или более поверхностей вместе в широком диапазоне других, более общих применений.

    Обзор паяльного оборудования

    Что означает пайка?

    Короче говоря, пайка является распространенным и довольно простым методом крепления или соединения различных типов материалов и компонентов друг с другом. Процесс осуществляется с использованием небольшого количества металлического сплава, известного как припой, и нагретого ручного инструмента, называемого паяльником. Когда вы спаиваете элементы вместе, вы, как правило, используете горячий металлический наконечник утюга, чтобы расплавить небольшое количество припоя вокруг и между соединяемыми компонентами или поверхностями.

    После охлаждения и затвердевания полученная пайка или соединение считаются постоянными. Он обеспечит надежное, электропроводящее (для схем) и водонепроницаемое (для сантехники) соединение между дискретными частями. Тем не менее, стоит отметить, что затвердевшие припои обычно можно легко переплавить и удалить повторным применением достаточного количества тепла. Это часто позволяет разделять или переделывать детали, которые ранее были спаяны вместе, по мере необходимости. Этот процесс известен как распайка, к которому мы вернемся позже.

    В этом руководстве для начинающих мы предложим краткий обзор правильных методов пайки для нескольких различных сценариев и типов компонентов, а также дадим полезные советы о том, как безопасно и точно использовать паяльники и другие ключевые инструменты. Мы также обсудим, какие типы продуктов, наборов и принадлежностей для паяльника лучше всего подходят для различных работ, ответив на некоторые основные часто задаваемые вопросы об общем использовании и обслуживании оборудования.

    Безопасная пайка

    Как и во всех работах, связанных с использованием потенциально опасных инструментов или условий, безопасность всегда должна быть главным приоритетом при подготовке к паяльным работам. Как всегда, это включает в себя проверку наличия необходимых средств индивидуальной защиты перед началом работы. Это также означает, что окружающая территория должна быть хорошо подготовлена ​​и свободна от ненужных опасностей, насколько это практически возможно.

    Кроме того, важно знать основные принципы безопасной пайки перед выполнением каких-либо работ. Для начинающих существуют различные аспекты безопасной пайки, о которых вам необходимо знать, чтобы паять правильно, представляя минимальный риск для себя, своих инструментов и окружающей среды.

    Самой очевидной опасностью является жало паяльника, которое должно сильно нагреваться для выполнения своей основной функции. Даже базовые модели, которые подключаются непосредственно к настенной розетке и не имеют ручного контроля температуры (обычно это функция паяльных станций, позволяющая точно настраивать производительность железа), обычно очень быстро нагреваются примерно до 400 градусов по Цельсию. Он достаточно горячий, чтобы вызвать серьезные ожоги при неправильном обращении.

    Более продвинутые модели и различные дополнительные аксессуары могут иметь ряд надежных встроенных функций безопасности. Тем не менее, даже версии, купленные как часть комплексного комплекта паяльника, могут нести в себе большой потенциал, чтобы нанести серьезную и долговременную травму при небрежном использовании.

    В дополнение к экстремальному нагреву, есть несколько других потенциальных опасностей, на которые следует обратить внимание при пайке. В частности, важно знать, что сам припой может иногда «выплевывать» при перегреве из-за воздушных карманов или загрязнений. Это означает, что защитные очки являются обязательными, особенно для начинающих.

    Кроме того, большинство паяльных паст и компаундов содержат токсичные элементы, такие как свинец и канифоль. Всегда разумно надевать перчатки при работе с паяльным инструментом и материалами, а также обеспечить надлежащую вентиляцию рабочего места перед началом работы.

    Контрольный список безопасности при пайке

    Перед пайкой:
    • Внимательно прочитайте все инструкции по эксплуатации и правила техники безопасности и убедитесь, что вы осведомлены об общих рисках
    • Внимательно прочитайте списки компонентов припоя и документацию. Обратитесь непосредственно к поставщикам или производителям, если на этикетке
      • недостаточно информации о потенциальной токсичности.
    • Убедитесь, что ваше рабочее место чистое, опрятное, устойчивое и не содержит источников воспламенения
    • Убедитесь, что вы работаете в хорошо проветриваемом помещении с подходящей системой удаления дыма
    • Всегда носите защитные очки и термостойкие перчатки при работе с материалами
    • Убедитесь, что вы используете правильный тип продукта для поставленной задачи — паяльники бывают разных размеров и мощности, часто предназначенные для определенных видов приложений
    • Не используйте паяльник или другое электрооборудование с видимыми повреждениями корпуса инструмента, кабеля или вилки
    • Всегда знайте, где находится ближайший к вам огнетушитель и пути эвакуации

    Во время пайки:
    • Никогда не пытайтесь припаивать цепи, клеммы, соединения или компоненты под напряжением/питанием
    • Держите под рукой принадлежности для чистки паяльника, такие как проволочные подушечки и влажные губки для припоя, следя за тем, чтобы жало паяльника не скапливалось во время использования, насколько это возможно
    • Никогда не прикасайтесь к паяльнику нигде, кроме изолированной ручки (иногда называемой «палочкой»)
    • Всегда используйте пинцет и/или перчатки для удерживания поверхностей и компонентов, которые паяются (или недавно паивались!)
    • Опасайтесь разбрызгивания расплавленных сплавов и всегда носите защитные очки во время плавления припоя
    • Всегда возвращайте утюг на подставку или подставку, когда он не используется — никогда не кладите его непосредственно на рабочую поверхность, стол или скамью
    • Убедитесь, что подставка достаточно утяжелена или достаточно устойчива, чтобы ее нельзя было легко опрокинуть, если вы случайно зацепитесь за кабель. Если это произойдет, не пытайтесь поймать утюг во время падения
    • Если вы получили ожог, немедленно подержите его под холодной проточной водой не менее 10-15 минут, прежде чем выполнять необходимые процедуры первой помощи
    • Всегда выключайте паяльник или станцию ​​через розетку, если вам необходимо оставить ее без присмотра в какой-либо момент

    Методы пайки для различных задач

    Несмотря на то, что существует множество советов, приемов и эмпирических правил для общих работ по пайке, которые применимы более или менее универсально, независимо от типа выполняемой работы, некоторые специфические исправления требуют более индивидуального подхода. Вы также можете купить широкий ассортимент переходников и дополнительных приспособлений для паяльника, которые сделают определенные виды работ намного проще и эффективнее.

    В приведенных ниже разделах мы перечислили несколько различных областей, типов и методов пайки, с которыми полезно ознакомиться, если вы хотите научиться выполнять более широкий круг задач пайки.

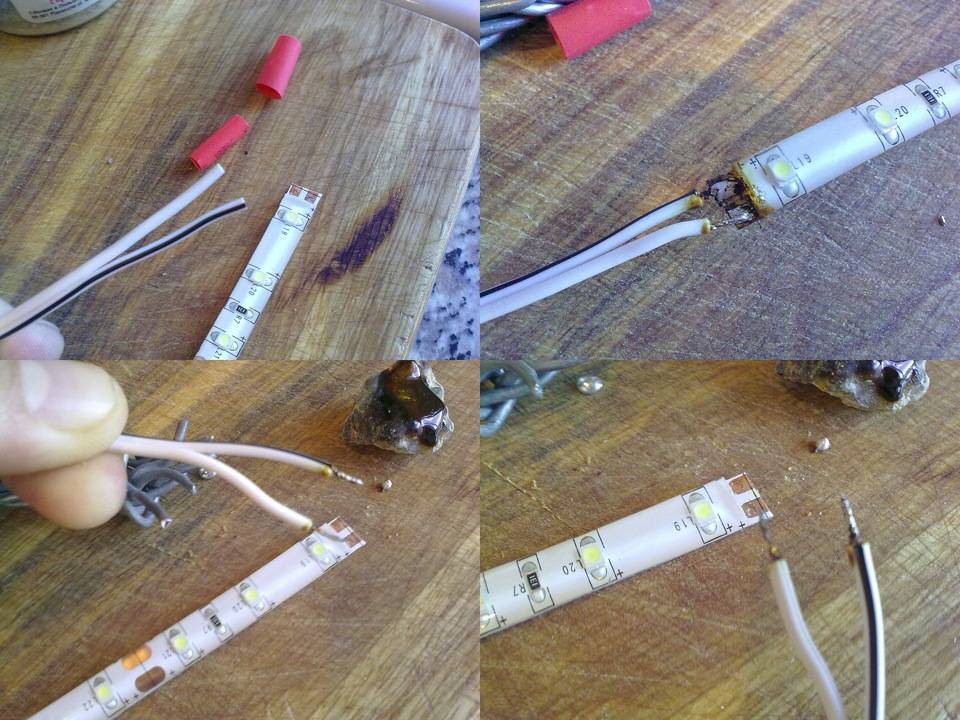

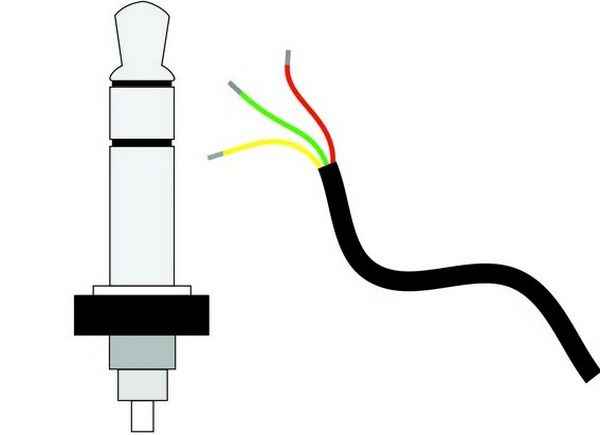

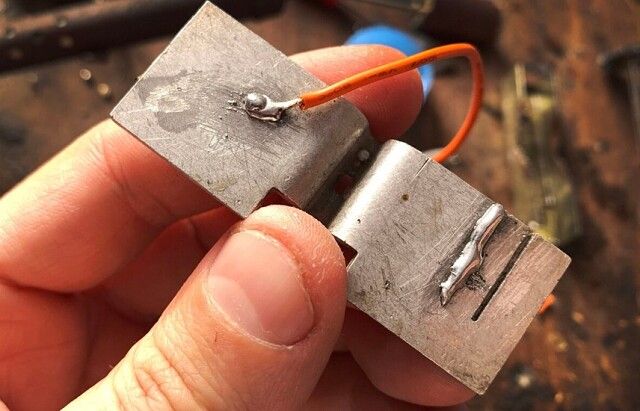

    Как паять провод

    Для большинства людей «повседневная» задача пайки может заключаться в исправлении или улучшении существующего электрического соединения. Очень часто для этого может потребоваться знание того, как паять провод или, точнее, как спаять два провода вместе. В целом это можно рассматривать как довольно стандартный, распространенный пример пайки, и, как правило, это вполне достижимо с использованием базового набора обычных инструментов и материалов.

    Как паять печатную плату и печатную плату

    Когда дело доходит до знаний о том, как паять печатные платы, стоит отметить, что существует несколько различных методов, используемых специально для пайки электронных устройств, в частности для добавления компонентов в печатная плата (PCB). Большинство компонентов печатных плат предназначены для монтажа одним из двух способов: либо методом сквозного монтажа, либо методом поверхностного монтажа. Правильный подход к любому конкретному сценарию будет зависеть от типа платы и компонента, с которым вы работаете.

    Как паять медную трубу

    Альтернативная работа требует умения правильно паять медную трубу. В отличие от большинства других видов пайки соединений (в частности, электромонтажных работ и работ с печатными платами), целью пайки медных труб часто является получение соединения без утечек. Цель состоит в том, чтобы в конечном итоге получить надежный и постоянный поток воды через две или более трубок.

    Для этого требуется совсем другой набор инструментов и методов, чем стандартная настольная пайка. В частности, вам, вероятно, понадобится либо газовая паяльная лампа, либо специально разработанный сантехнический паяльник для приложений, связанных с воздуховодами и трубопроводами. В результате физический процесс фактического нагрева и герметизации соединения припоем также отличается.

    Паяльные жала и компоненты

    Сменные паяльные жала хорошего качества являются одними из наиболее важных частей паяльника и основным элементом любого хорошо укомплектованного набора. Они выполняют основную работу во время пайки, передавая тепло от железа к сплаву, чтобы расплавить его и позволить ему течь в соединения между двумя компонентами или заготовками.

    Эти наконечники доступны в различных размерах и формах для конкретных задач и также иногда называются «насадками». Некоторые из самых популярных разновидностей жал для паяльника можно найти ниже.

    Жало для паяльника

    Коническое жало для паяльника

    Коническое жало для паяльника представляет собой насадку стандартной формы для общего применения. Это также удобно для достижения точности в деликатной электронике.

    Посмотреть все

    Жала для паяльника с долотом

    Еще один распространенный тип наконечника — долото, часто используемое для пайки проводов. Широкий плоский конец способствует более равномерному отводу тепла и пайке.

    Посмотреть все

    Жала для паяльника со скосом

    Наконечник паяльника со скошенной кромкой, также известный как наконечник копыта, расположен под углом, чтобы обеспечить большую площадь поверхности. Этот наконечник идеален для пайки волочением и работ, требующих больших количеств сплава.

    Посмотреть все

    Ножевые паяльные жала

    Нож, также известный как лезвие паяльного жала, имеет уплощенный кончик с острым краем. Этот параметр полезен для доступа к узким зазорам, а также для удаления припоя и материала.

    Часто задаваемые вопросы

    Что такое паяльник?

    Паяльник является основным ручным оборудованием, используемым в процессе пайки, в котором небольшое количество легкоплавкого металлического сплава, известного как припой, нагревается до высокой температуры с помощью наконечника паяльника. Паяльники обычно подключаются к настенной розетке, чтобы отводить тепло электрически через удлиненный металлический наконечник, содержащий нагревательный элемент.

    Что такое паяльная станция?

    Паяльная станция является основой чуть более продвинутой установки, добавляя отдельный блок управления к автономному паяльнику. Это позволяет пользователям набирать диапазон конкретных температур для различных видов работы либо в цифровом виде, либо с помощью циферблата (первый вариант в наши дни гораздо более распространен). Также можно приобрести различные аксессуары для паяльных станций, предоставляющие ряд дополнительных расширенных возможностей, функций и преимуществ для большинства паяльных станций базовой модели.

    Что такое припой?

    Припой представляет собой металлический сплав с низкой температурой плавления, используемый вместе с паяльником для постоянного соединения двух металлов с более высокой температурой плавления. Большая часть припоя поставляется в виде намотанной проволоки или, реже, в виде гранул, с диапазоном диаметров или калибров, доступных для различных применений и соединений.

    Паяльные пасты идеально подходят для использования на печатных платах и ​​для соединения электронных компонентов с поверхностным монтажом — это липкий, не капающий состав, который часто наносится на плату путем печати или окраски. Гранулы припоя также доступны для определенных типов паяльных машин и тиглей для лужения.

    Как содержать набор для пайки в чистоте?

    Существует множество различных типов принадлежностей для чистки паяльника, доступных в Интернете, и они составляют важную часть любого набора — правильная, регулярная очистка и уход за жалом паяльника (как во время, так и между работами) является ключом к достижению наилучших результатов. и разработка более безопасной и эффективной техники пайки.

    Примеры чистящих средств, которые должны быть частью вашего комплекта для паяльника , включают:

    • Железные щетки
    • Губки для чистки паяльника (бывшие влажные)
    • Металлическая шерсть (используемая в сухом виде) – часто называемая «латунной губкой»
    •  Усовершенствованные наборы для очистки наконечников также могут оставлять тонкий слой припоя на наконечнике в процессе очистки, что помогает предотвратить окисление инструмента с течением времени и увеличивает срок службы сменных наконечников

    Что такое демонтаж?

    Демонтаж — это процесс удаления затвердевшего припоя с ранее паяного соединения, поверхности или компонента. При достаточной осторожности и опыте это можно сделать с помощью обычного утюга, однако существует ряд специальных инструментов и приспособлений для демонтажа, которые значительно облегчают и делают работу более аккуратной. К ним относятся:

    • Оплетка (или фитиль) для отпайки
    • Демонтажные пистолеты и насосы
    • Насадки для демонтажного пистолета

    Key Паяльное оборудование

    Паяльники

    Просмотрите наш широкий ассортимент паяльников от ведущих брендов, включая Weller, Ersa, Antex Electronics и RS Pro

    Все паяльники

    Припои

    Ознакомьтесь с припоями, доступными в нашем ассортименте, и выберите наиболее подходящий продукт, соответствующий вашим требованиям.

    Обзор припоев

    Принадлежности для припоя

    От инструментов для пайки до подставок для паяльника и многого другого — изучите весь ассортимент принадлежностей для паяльника.

    Принадлежности для пайки

    Паяльные станции

    Просмотрите нашу полную коллекцию паяльных станций и совершите покупку онлайн уже сегодня.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
