Как припаять провод без паяльника: методы, материалы

Современные технологии коснулись и технологии пайки проводов. Но старый, проверенный способ при помощи паяльника используется по сегодняшний день. Для того чтобы соединить провода необходим не только паяльник. Потребуется припой, канифоль, флюс. Это вещества, которыми заполняется пространство в месте пайки, создавая прочное, надежное соединение.

Если этого нет, как припаять провод без паяльника, какой способ использовать? Так уж повелось, что большинство домашних умельцев просто не имеют в наличии такой важный инструмент. Но несколько выходов из ситуации все же существует.

Содержание

  1. Пайка проводов без использования паяльника
  2. Материалы и инструменты для пайки без паяльника
  3. Пайка при помощи самодельного жала
  4. Пайка при помощи желобка
  5. Особенности пайки в желобке
  6. Пайка с применением пасты
  7. Особенности использования паяльной пасты
  8. Надежный способ лужения, если нет паяльника
  9. Заключение

Пайка проводов без использования паяльника

Понятно, что в арсенале каждого домашнего умельца должен быть паяльник. Но причин, почему его не оказалось под рукой, может быть множество. Поэтому можно освоить несколько методов так называемой холодной пайки.

Иногда нет времени искать паяльник. Он может быть необходим, например, на работе чтобы восстановить работоспособность электронного прибора. Опыт многих мастеров подскажет, как припаять провод без паяльника. Особых умений для этого не потребуется, но способ может спасти ваш день.

Материалы и инструменты для пайки без паяльника

Перед тем, как паять провода без паяльника, важно заблаговременно подготовить необходимый материал. Вам понадобится:

  • кусачки для зачистки проводов;
  • свеча, зажигалка или другой источник открытого огня;
  • пассатижи, если проволоку сложно скрутить руками;
  • перчатки для защиты рук;
  • средства пожаротушения или вода.

Подготовив место для работы и подготовленный материал, следуйте предложенной инструкции:

  1. Небольшое количество припоя все же понадобится. Также метод предполагает работу с открытым огнем, поэтому важно соблюсти меры безопасности. Не работать вблизи взрывоопасных предметов и легковоспламеняющихся жидкостей. Подготовить огнетушитель или что-то, что поможет потушить случайно воспламеняется огонь;
  2. Определить источник огня. Это можете быть свеча, зажигалка. Если позволяют условия и это можно сделать на улице, лучше использовать небольшой костер. Важно понимать, что открытый огонь должен прогреть металл до температуры в пределах 200-350 градусов;
  3. Перед тем, как припаять без паяльника два провода, их необходимо зачистить от оплетки. 2-3 сантиметров будет достаточно. Скрутить два провода, соединив их между собой;
  4. Разместить соединенные провода над огнем. На нагретую поверхность проводов время от времени наносить припой, просто прислонив его к разогретому металлу, отодвинув проволоку от открытого огня. Иначе на поверхности образуется налет из сажи;.
  5. Важно, чтобы провода хорошо прогревались, иначе припой будет слабо плавиться. После того, как провода остынут, место соединения желательно заизолировать. Но это не все способы, как паять провода. Стоит взять на вооружение и другие методы.

Пайка при помощи самодельного жала

Это как раз один из методов, который поможет узнать, чем заменить паяльник в домашних условиях. Необходимо найти кусок металла, который по форме напоминает форму жала паяльника — кусок стальной проволоки, но достаточно толстой (калибр не менее 14). Можно использовать медную проволоку, но этот металл быстро остывает, и работать придется намного быстрее.

Кроме проволоки необходимого сечения, стоит подготовить:

  • отвертку;
  • гвозди;
  • болты;
  • бита для мультитула;
  • тот же источник огня, что в предыдущем примере;
  • арматура.

Далее, чтобы понять, как спаять провода, изучите предложенную инструкцию. Если все понятно, можно приступать к работе:

  1. Важно понимать, чем толще сечение провода, тем дольше придется его нагревать. Если не удалось найти проволоку более толстого сечения, можно согнуть в виде небольшой петельки. Теперь перед вами аналог жала паяльника, который необходимо нагреть;
  2. Нагревать импровизированное даже необходимо немного дальше его конца, чтобы оно оставалось чистым, без сажи;
  3. Нагревать жало на протяжении 20-30 секунд. Важно, чтобы другой конец проволоки не обжигал руки. Используйте защитные перчатки или ветошь;
  4. Соединить концы зачищенной проволоки при помощи импровизированного паяльника. Без припоя соединение будет непрочным;
  5. Заизолировать провода. Если пайка осуществлялась на плате, дождаться полного остывания и установить на прежнее место.

Как спаять провода паяльником, знает почти каждый мужчина. Но у вас в арсенале теперь два надежных способа, как это делать без помощи паяльника.

Пайка при помощи желобка

Еще один надежный способ подскажет, как спаять два провода. Используется желобок, который можно сделать самостоятельно из куска фольги.

Особенности пайки в желобке

Для работы понадобится фольга, толщиной приблизительно 0,8-1 мм. Далее работу продолжать при помощи представленной инструкции:

  1. Провода, которые необходимо соединить, зачистить и скрутить вместе. Положить на ровной поверхности;
  2. Подготовить тонкий кусок фольги. Ее размер по длине должен соответствовать длине соединяемых участков проводов. Из этого куска сделать небольшой желоб;
  3. В середину желоба аккуратно положить соединяемые провода и зафиксировать, закрыть открытый край с одного конца;
  4. Со стороны не закрытой части засыпать сухой припой и канифоль;
  5. Подготовленную конструкцию тщательно нагреть над открытым огнем;
  6. Убрать с огня после того, как внутри расплавится припой и канифоль;
  7. Дать полностью остыть и снять фольгу.

Получившееся соединение должно быть достаточно прочным. Если это не так, можно повторить процедуру.

Пайка с применением пасты

Понятно, что такой пасты для пайки без паяльника может не оказаться под рукой. Но, имея определенные ингредиенты ее можно приготовить самостоятельно. Это состав мало чем напоминает привычную по консистенции пасту, но средство поможет паять провода, если нет паяльника. Ее понадобиться совсем немного. Оставшуюся часть можно держать в плотно закупоренной емкости.

Паяльная паста для пайки без паяльника готовится из следующих компонентов:

  • свинцовый порошок;
  • соляная кислота;
  • канифоль, которую можно заменить глицерином;
  • пыль цинковая;
  • измельченное до состояния пыли олово.

Все компоненты соединяют до пастообразного состояния. Это достигается при помощи глицерина.

Особенности использования паяльной пасты

При хранении, даже в плотно закрытой емкости, паста застывает. Но использовать ее можно после того, как вернуть прежнюю консистенцию. Для этого достаточно разогреть смесь на огне.

Провода соединить тем же способом, что и в предыдущих случаях. На место соединения нанести пасту по всей поверхности защищенных проводов. Чтобы припаять провод, пасту необходимо нагреть. После остывания образуется прочное, надежное соединение.

Надежный способ лужения, если нет паяльника

Имеется еще один способ для тех, кто не знает, как припаять без паяльника. Это лужение. Способ основан на нагревании смеси из припоя и канифоли. Если его недолго подержать над открытым огнем, смесь начинает закипать. В нее достаточно пустить соединенные, зачищенные провода. Дождаться остывания и надежная пайка двух проводов обеспечена.

Этот же способ используют для запаивания старой металлической посуды. После такой процедуры старая кастрюля прослужит еще не один год. Место, где появилась течь, зачищают и наносят смесь из канифоли и припоя. Не переворачивая, поверхность хорошо прогревают. После остывания образуется надежная пайка. Емкость необходимо проверить на предмет течи. Если она не устранена, повторить еще раз.

Метод лужения используют в тех случаях, когда необходимо припаять провод к плоской поверхности. Смесь из канифоли и припоя наносить на провод, который прислонен к месту соединения. Затем тщательно прогревают это место. После остывания образуется надежное соединение. При необходимости, повторить.

Заключение

Теперь вам известно, как и чем паяют провода при отсутствии паяльника. Также стало ясно, как отремонтировать прохудившиеся кастрюли. Наличие паяльника не обязательно. Но вот припой, канифоль, соляная кислота, это компоненты, без которых обойтись не всегда возможно. Нельзя сказать, что наличие этих компонентов всегда должно быть под рукой. Но, если род деятельности связан с пайкой проводов, то присутствие таких помощников желательно.





Как припаять без паяльника

Иногда случаются такие ситуации, когда нужно срочно спаять провода, а паяльника под рукой не оказалось. Возникает проблема: как припаять провод без паяльника? Тут на выручку приходят советы домашних мастеров. Чтобы осуществить паяльный процесс, понадобятся источник нагрева и всё те же припой и флюс канифоль. Для облегчения соединения проводов лучше использовать припой в виде тонкой проволоки. Лучшим вариантом для пайки будет использование свинцово-оловянной трубочки с флюсом внутри.


Поиск данных по Вашему запросу:

Как припаять без паяльника

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как припаять без паяльника и чем можно его заменить
  • Строительство в Севастополе — сообщество мастеров строителей и отделочников
  • Как запаять олово без паяльника?
  • Как припаять провод без паяльника
  • Как самостоятельно спаять провода и детали без паяльника. Как припаять без паяльника и без припоя
  • Как правильно припаять провод?
  • Экстремальная пайка: без паяльника и электричества
  • Как припаять без паяльника: провод, плату, контакты

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Паяльная паста своими руками

Как припаять без паяльника и чем можно его заменить


Иногда возникает вопрос, как припаять без паяльника, ведь пайка — самый распространенный способ соединения небольших деталей в домашних условиях. Но что делать, когда надо срочно соединить провода, а паяльник сломался.

Паяльник — это удобный и простой инструмент. С ним можно соединять небольшие изделия в домашних условиях. Паяльник — это простой и удобный инструмент. Как с его помощью соединять металлы, знает, наверное, каждый. А вот как припаять без паяльника, когда нет электричества — это вопрос, который следует рассмотреть подробнее. Лужение — это предварительное нанесение тонкого слоя припоя на поверхность соединяемых участков деталей.

Оно производится для улучшения электрического контакта и повышения качества пайки. Лужение можно выполнить без паяльника. Для этого надо подготовить небольшое металлическое корытце. По размерам лучше всего подойдет металлическая крышка банки, например, из-под растворимого кофе. В крышку помещаются небольшие кусочки оловянно-свинцового припоя ПОС60 еще лучше — чистое олово и канифоли.

Если нужно спаять провода, то с их концов вначале снимается изоляция на расстоянии примерно мм. Емкость с припоем и канифолью разогревается до расплавления припоя. В качестве нагревателя можно использовать электрическую плитку, свечу, костер или любой источник открытого пламени. Оголенный конец провода погружается в расплавленную канифоль так, чтобы флюс покрыл всю поверхность. Затем обработанный участок провода помещается в расплав припоя на с.

После извлечения провода из расплава быстрым движением руки, с помощью тряпки, удаляется лишний припой. На поверхности провода должен остаться тонкий равномерный слой олова. Если надо залудить участок плоской детали, то на ее поверхность насыпается мелко наструганный припой и небольшой кусочек канифоли.

Пламя для разогрева подносится снизу детали, под участком пайки.

После расплавления припой растирается по поверхности стальным стержнем. Лишняя масса удаляется тряпкой. При лужении стальной детали канифоль не используется. Участок пайки тщательно обрабатывается паяльной кислотой. Сам процесс лужения аналогичен.

Залуженные концы проводов скручиваются между собой. Участок пайки разогревается до подплавления слоя припоя. В качестве нагревателя надо использовать источник узконаправленного пламени: свеча, зажигалка, спички.

Припоя, нанесенного на поверхность в процессе лужения, должно хватить для пайки проводов. Сама пайка производится аналогично соединению концов проводов. При пайке более крупных проводов массы олова в залуженном слое может не хватить для надежного соединения. В этом случае следует сверху скрученного участка насыпать мелко натертый припой и нагревать до тех пор, пока он не расплавится и не заполнит зазоры в скрутке.

Так можно припаять без паяльника медные провода диаметром до 2 мм. Иногда необходимо припаять провод к плоской поверхности. Для этого конец провода и участок поверхности детали корпуса предварительно лудятся. Провод прижимается к плоскости детали, а сверху на участок пайки насыпается мелко напиленный припой. Нагревая снизу детали, обеспечивают расплавление олова. Пайку проводов с диаметром до 3 мм можно произвести без паяльника с использованием желобка.

Такой желобок делается из алюминиевой фольги толщиной порядка 0,8 мм. Пайка производится в следующем порядке. На концах соединяемых проводов снимается изоляция на длине порядка 30 мм.

Оголенные концы скручиваются между собой или укладываются параллельно. Фольга отрезается в виде короткой полоски шириной, равной ширине участка соединения, и изгибается в виде желобка, охватывая состыкованные провода. В желобок равномерно насыпаются измельченный припой и канифоль. Одним из концов фольга плотно оборачивается вокруг соединяемого участка так, чтобы припой не высыпался наружу. При работе используются пассатижи с тонкими носиками.

Участок, покрытый фольгой, нагревается свечой, зажигалкой и т. После затвердения массы фольга снимается. Очень часто возникает необходимость запаять небольшое отверстие в кастрюле или ведре. В случае если отверстие составляет не более мм, пайку можно произвести без паяльника. Для этого достаточно использовать припой ПОС Участок вокруг отверстия необходимо тщательно обработать наждачной шкуркой внутри емкости так, чтобы отверстию придать конусную форму с расширением внутрь емкости.

Затем этот участок обрабатывается соляной или паяльной кислотой. Снизу отверстия помещается небольшая тонкая пластина для предотвращения утечки припоя. Изнутри емкости в отверстие насыпаются измельченный припой и канифоль. Емкость ставится на источник направленного огня. Расплавленный припой запаивает отверстие. Если надо запаять алюминиевую посуду, то следует заранее подготовить специальный припой. Можно использовать одну из рецептур: олово и цинк в соотношении ; олово и висмут в соотношении или олово и алюминий в соотношении Такие сплавы можно приготовить только при высокой температуре путем перемешивания расплава.

Необходимые инструменты для паяльника из скрепки: 1 —автогенная зажигалка, 2 — металлическая скрепка, 3 —плоскогубцы, 4 — шлицевая плоская отвертка.

Припаять провод или радиодеталь без паяльника можно используя паяльную пасту. Такая паста приготавливается и своими руками. В жидкость вносится 8,1 г цинка, а после его растворения — 7,8 г олова. После окончания химической реакции производится выпаривание воды до образования пастообразного состава.

Дальнейшие операции следует проводить в фарфоровой посуде. В пасту добавляются в виде порошка 7,4 г свинца и 14,8 г олова, а также 10 мл глицерина ,7,5 г сухого нашатыря, 29,6 г цинка в виде пыли и 9,4 г канифоли. Добавляемые вещества предварительно разогреваются и перемешиваются в виде пудры.

При пайке мелких радиодеталей или тонкого медного провода можно использовать немного отличающийся состав: 7,4 г свинцового порошка, г — цинковой пыли, 14 мл глицерина, 4 г канифоли, 14,8 г олова в виде порошка.

Пастообразное состояние достигается в основном двумя способами: смешиванием с глицерином или с раствором 10 г канифоли в 10 мл диэтилового эфира. В местах, где отсутствует электричество, можно использовать самодельный аналог паяльника. Для этого необходимо найти медный стержень провод диаметром мм и длиной порядка 10 см. Один конец стержня стачивается в виде отвертки, а другой — закрепляется в деревянной ручке. Такую ручку круглой формы легко вырезать из ветки дерева.

Нагрев такого элементарного паяльника производится от открытого пламени. Сам процесс пайки мало чем отличается от пайки электрическим паяльником. Надо только приспособить термостойкую подставку, в которую устанавливается устройство при нагревании. Установка должна производиться быстро — одним движением руки. Припой и канифоль должны находиться в плоской емкости. Сама пайка провода или других деталей производится в непосредственной близости от источника нагрева.

В общем случае пайка представляет собой соединение двух металлов при помощи другого расплавленного металла. Такой металл, называемый припоем, должен заполнить пространство между деталями и схватиться с поверхностью соединяемых материалов. В качестве припоя чаще всего используется оловянно-свинцовый сплав с разным содержанием олова; причем чем больше в сплаве олова, тем меньше температура его плавления. Стандартные оловянно-свинцовые припои реализуются в виде прутиков или проволоки диаметром до 2 мм.

Пайку не удастся осуществить без очистки деталей в зоне соединения от окисной пленки. Для этого необходимо использовать флюс, то есть вещество, которое во время пайки не дает образовываться окисной пленке. При соединении медных деталей в качестве флюса обычно используется канифоль. Очистка поверхности заготовок может производиться при помощи паяльной кислоты или других кислот например, ортофосфорная кислота применительно к пайке алюминия. Если необходимо осуществить пайку стальных изделий или оцинкованных деталей, то канифоль не поможет, тут следует использовать паяльную кислоту.

Современный проволочный припой типа ПОС имеет канифоль внутри себя, что обеспечивает пайку меди без дополнительного флюса. Обобщенный механизм пайки металлов выглядит следующим образом.

Соединяемые детали плотно прижимаются друг к другу. В зону пайки вводится припой и флюс. Участок пайки должен быть разогрет до температуры, достаточной для расплавления припоя и затекания его в зазор между металлами.

До затвердения необходимо обеспечить нахождение расплава в зазоре. Обычно весь процесс легко производится при помощи паяльника, но спаять детали можно и без него. Для этого самое главное — найти альтернативный нагреватель, не использующий электроэнергию.


Строительство в Севастополе — сообщество мастеров строителей и отделочников

Холодная пайка — это ценный навык. Есть много ситуаций, когда возможность ремонта или модификации электроники действительно может спасти ваш день. Но большинство людей не носят с собой паяльник и даже если у вас есть паяльник, то может не быть доступа к электричеству. Как припаять без паяльника? Итак, сегодня я собираюсь показать вам, как запаять, используя объекты и приспособления, которые находятся рядом с вами и немного припоя. Этот проект предполагает работу с открытым огнем. Поэтому обязательно примите все необходимые меры безопасности.

Иногда возникает вопрос, как припаять без паяльника, ведь пайка — самый распространенный способ соединения небольших деталей в домашних.

Как запаять олово без паяльника?

С помощью пайки соединяются детали на плате — это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение. В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется. Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей.

Как припаять провод без паяльника

С помощью пайки соединяются детали на плате — это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет. Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить. Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

При необходимости в соединении нескольких деталей между собой пайка — наиболее распространенный вариант решения задачи. Для того чтобы запаять что-либо, в первую очередь, казалось бы, необходим сам паяльник.

Как самостоятельно спаять провода и детали без паяльника. Как припаять без паяльника и без припоя

Как припаять без паяльника в случае, если под рукой не оказалось этого инструмента, или неожиданно выключили электричество? Есть несколько способов соединения проводов с использованием простых подручных средств. Главные компоненты любой пайки — флюс и припой. Если последний еще можно достать, используя для этого ненужную старую плату от любого прибора, то чтобы заменить чем-то флюс, приходится использовать смекалку и базовые знания химии. Принцип работы любого паяльника заключается в нагреве и постоянном поддержании рабочей температуры основной составляющей — металлического стержня, называемого жалом. Наиболее распространенный материал для изготовления жала — медь, так как она обладает высокой теплопроводностью, низкой стоимостью и значительно облегчает процесс лужения.

Как правильно припаять провод?

Иногда может появляться вопрос, как можно припаять провод без использования паяльника, ведь пайка является наиболее распространенным способом соединить небольшие детали в домашних условиях. Бывают такие ситуации, когда требуется срочное соединение провода, но паяльник, используемый в качестве простого и удобного инструмента, находится в сломанном состоянии. Как, вооружившись им, соединить металлы, известно практически каждому. А вот каким образом осуществляется пайка, если дома нет электричества, — это другой вопрос, который рассмотрим ниже. Не у всех дома есть такой обыденный инструмент, как паяльник, а вот различных ломающихся устройств предостаточно.

Для соединения проводов без пайки есть несколько способов: Тщательно.

Экстремальная пайка: без паяльника и электричества

Как припаять без паяльника

Часто возникает ситуация, когда необходимо срочно отремонтировать электроприбор или проводку, а паяльника под рукой не оказалось, либо он неожиданно сломался. Возможно, в этот момент отсутствует электроэнергия. Часто такая ситуация возникает в туристическом походе, на даче без энергоснабжения, или просто в пути за рулем автомобиля.

Как припаять без паяльника: провод, плату, контакты

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник. Вторая необходимая операция — жало паяльника нужно блудить, то есть — удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку.

Тренды Новинки Мой канал Блог Rutube.

В общем когда-то столкнулся с такой проблемой — надо было запаять провода, а паяльника не было под рукой, в общем что-то получилось Решил повторить и описать, мало ли кому пригодится Провод использовал для заземления с сечением в 1,5 квадрата. Для пайки нам необходимо будет набор из : — Фольга — Канифоль — Припой — Зажигалка. А так, вопрос как специалисту в скручивании — можно без пайки на скрутке держать провода? А на пайке без скрутки? А как лучше? Или только один вариант?

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.


Как паять без паяльника?

Пайка — это процесс соединения двух металлов путем нагревания их поверхностей до тех пор, пока они не расплавятся и не потекут вместе. Если все сделано правильно, паяное соединение будет прочным и постоянным. В этом руководстве мы обсудим процесс пайки, распространенные ошибки, которые допускают люди при пайке, и как их избежать. Мы также рассмотрим различные типы паяных соединений и способы их создания. Итак, если вы только начинаете заниматься электроникой или являетесь опытным профессионалом, в этом руководстве каждый найдет что-то для себя!

Что такое пайка?

Пайка — это процесс соединения двух металлических частей с помощью присадочного материала, называемого припоем. Наполнитель плавится, а затем затвердевает, создавая прочную связь между двумя частями металла. Припой обычно имеет более низкую температуру плавления, чем соединяемые металлы, поэтому его можно расплавить, используя меньше тепла.

Существует два основных типа пайки: горячая пайка и холодная пайка. Горячая пайка использует высокие температуры для расплавления припоя, в то время как холодная пайка использует более низкие температуры или иногда вообще не нагревает. Холодную пайку также иногда называют «низкотемпературной пайкой» или «пайкой оплавлением».

Горячие припои обычно используются в электротехнике, поскольку они обеспечивают более прочное соединение, чем холодные припои. Однако с горячими припоями труднее работать, и они могут повредить чувствительные компоненты. Холодные припои часто используются в приложениях, где важна чувствительность к теплу, например, в чувствительных электронных компонентах. [1], [2]

Что такое соединения холодной пайки?

Холодная пайка — это тип электрического соединения , при котором паяное соединение не было должным образом нагрето и не расплавилось полностью . Это может произойти по ряду причин, таких как использование слишком малого количества тепла, неравномерное нагревание или недостаточно длительное нагревание. Холодная пайка слабее, чем правильно нагретая, и может вызвать проблемы с электричеством.

Один из способов узнать, что паяное соединение холодное, это , посмотрев на него через увеличительное стекло . Холодная пайка будет выглядеть тусклой и зернистой , в то время как хорошо спаянное соединение будет блестящим и гладким . Другой способ проверить наличие соединения холодной пайки — попытаться переместить компонент, припаянный на место ; если соединение слабое, компонент будет немного двигаться. [3], [4]

Как образуется соединение холодной пайки?

Лучший способ избежать соединений холодной пайки — использовать правильную технику пайки . При пайке важно равномерно подавать тепло на соединение и не перегревать его. Если возможно, используйте паяльник с регулируемой температурой, чтобы можно было точно установить температуру.

Но существует множество факторов, которые могут привести к образованию холодного паяного соединения, даже если вы используете правильную технику.

Непревзойденная геометрия между металлическими поверхностями

Это может произойти, когда вы пытаетесь спаять два куска металла вместе и их поверхности не совсем совпадают с . Если между двумя частями есть большой зазор, будет труднее равномерно нагреть соединение, и вы можете получить соединение холодной пайки.

Чтобы избежать этой проблемы, убедитесь, что поверхности двух спаиваемых деталей чистые и плоские . Возможно, вам придется подпилить или отшлифовать края, чтобы получить хорошую подгонку.

Высокие температуры

Если нагреть соединение слишком быстро, припой не успеет растечься равномерно и может образовать пустоты или неровности. Это может произойти, если вы используете паяльник со слишком высокой мощностью для данного приложения или если вы слишком долго держите паяльник в одном месте. Если возможно, используйте паяльник с меньшей мощностью и часто перемещайте его, чтобы равномерно распределить тепло.

Низкие температуры могут вызвать холодную пайку

Аналогично, , если паяльник недостаточно нагрет, припой не будет течь равномерно и может создать холодный шов . Вот почему важно использовать паяльник с регулируемой температурой, настроенный на правильную температуру. Если у вас нет паяльника с регулируемой температурой, вы можете попробовать увеличить размер жала или использовать другой тип припоя с более низкой температурой плавления.

Неправильная температура плавления

Если припой плавится при слишком низкой температуре, он не будет течь должным образом и может вызвать холодную пайку. Это может произойти, если вы используете паяльник со слишком низкой мощностью или если вы используете неправильный тип припоя. Это также может произойти, если вы пытаетесь спаять два куска металла с разными температурами плавления ; Металл с более низкой температурой плавления будет плавиться раньше, чем металл с более высокой температурой плавления, что приведет к неровному соединению.

Нарушения во время охлаждения

Наконец, соединение холодной пайки также может быть сформировано, если недостаточно долго ждать, пока припой остынет, прежде чем перейти к следующему этапу процесса . Это может произойти, когда кто-то спешит или у него нет опыта.

Если соединение будет нарушено во время его охлаждения, припой может затвердеть до того, как он успеет должным образом увлажнить соединяемые поверхности. Это может произойти при ударе сустава или при движении воздуха вокруг сустава. [3], [4]

Как восстановить соединение холодной пайки?

К счастью, соединения холодной пайки относительно легко ремонтировать. Первым шагом является определение сустава, который необходимо отремонтировать. Это можно сделать путем визуального осмотра сустава.

Повторный нагрев

После того, как место соединения определено, его необходимо нагреть, чтобы припой протекал равномерно . Это можно сделать с помощью паяльника или термовоздушной паяльной станции. Вам нужно только нагревать соединение достаточно долго, чтобы расплавить припой. Убедитесь, что вы равномерно распределяете тепло по стыку и не перегреваете его. Если возможно, используйте паяльник с регулируемой температурой, чтобы можно было точно установить температуру. При необходимости вы также можете добавить больше припоя. После того, как соединение остынет, его следует снова осмотреть, чтобы убедиться, что оно прочное и не имеет дефектов. Вам также может понадобиться отшлифовать или отшлифовать края двух соединяемых частей, чтобы получить хорошую подгонку.

Удалите лишний припой

Если на стыке слишком много припоя, его может быть трудно равномерно нагреть. Это может привести к неравномерному растеканию припоя и ослаблению соединения. Для удаления излишков припоя можно использовать паяльник с заостренным жалом или инструмент для удаления припоя. Приложите кончик утюга или инструмента к избытку припоя и подождите, пока он расплавится. Затем осторожно удалите расплавленный припой куском оплетки.

После удаления излишков припоя осмотрите соединение, чтобы убедиться в отсутствии пустот или зазоров . Если они есть, вам нужно будет заполнить их, прежде чем продолжить.

Затем нанесите свежий флюс на соединение и подогрейте его паяльником . Флюс поможет новому припою течь равномерно и предотвратит окисление.

Наконец, нанесите свежий припой на соединение и подождите, пока он остынет . После того, как он остынет, осмотрите соединение, чтобы убедиться, что оно прочное и в нем нет пустот или зазоров. Если соединение все еще недостаточно прочное, вы можете попробуйте повторить процесс .

Имейте в виду, что вам может потребоваться заменить компонент, если соединение холодной пайки находится на критическом соединении . [3], [4]

Как предотвратить холодную пайку?

Если вы обнаружите, что часто ремонтируете соединения холодной пайки, есть несколько вещей, которые вы можете сделать, чтобы предотвратить это в первую очередь.

Используйте соответствующий профиль оплавления

Одной из наиболее распространенных причин образования соединений холодной пайки является использование неправильного профиля оплавления. Профили оплавления — это настройки, которые контролируют, насколько быстро и при какой температуре нагреваются компоненты во время пайки.

При пайке компонентов для поверхностного монтажа важно использовать правильные настройки температуры и времени. Идеальные настройки зависят от типа используемой паяльной пасты.

Также важно предварительно прогреть плату перед пайкой. Это может помочь предотвратить тепловой удар, который может привести к растрескиванию или поломке компонентов.

Наконец, убедитесь, что вы используете правильный тип паяльной пасты для вашего приложения . Существует множество различных типов, и каждый из них имеет свои преимущества и недостатки. Вы также должны знать о максимальной температуре, которую могут выдержать ваши компоненты, так как слишком сильное нагревание может привести к их непоправимому повреждению. Если вы не уверены, какой профиль оплавления использовать, существует множество онлайн-ресурсов, которые помогут вам выбрать правильный профиль для вашего проекта.

Удалите источники вибрации

Вибрация и движения могут привести к нарушению соединения во время его охлаждения, что может привести к холодному паяному соединению. Чтобы этого не произошло, убедитесь, что вы работаете в стабильной среде и что рядом с вашим рабочим местом нет источников вибрации. Если вы работаете с чувствительными компонентами, вы можете рассмотреть возможность использования антистатических устройств, таких как браслеты или напольные коврики.

После того, как вы нагрели и расплавили припой, дайте соединению полностью остыть. Не прикасайтесь к нему и не перемещайте, пока припой полностью не затвердеет.

Другой способ предотвращения помех во время охлаждения с помощью — использование «маски припоя». Паяльная маска представляет собой слой материала, покрывающий паяное соединение и предотвращающий контакт чего-либо с соединением во время его охлаждения.

Следите за температурами

Одна из самых важных вещей, которые вы можете сделать, это следить за температурами . Это включает в себя температуру вашего паяльника и температуру самого соединения. Если какой-либо из них становится слишком горячим, это может вызвать проблемы. Убедитесь, что вы используете паяльник достаточной мощности для работы и что у вас есть хороший источник тепла.

Можно ли паять без флюса?

При пайке компонентов со сквозными отверстиями важно одновременно нагревать контактную площадку и вывод. Это гарантирует, что обе части имеют одинаковую температуру, и предотвращает вытягивание провода из контактной площадки под действием капиллярного эффекта.

Используйте припой хорошего качества

Это может показаться очевидным, но использование качественного припоя может иметь большое значение . Дешевые припои часто содержат примеси, которые могут вызвать проблемы, поэтому стоит потратить немного больше, чтобы получить припой хорошего качества.

Если вы чувствительны к химическим веществам, вы можете рассмотреть возможность использования бессвинцового припоя. Бессвинцовый припой дороже, чем традиционный припой, содержащий свинец, но он намного безопаснее для окружающей среды и с меньшей вероятностью вызовет проблемы со здоровьем.

Другим важным фактором является размер проволоки припоя. Использование проволоки большего диаметра приведет к меньшему количеству соединений холодной пайки, поскольку меньше вероятность того, что проволока не соприкоснется с контактной площадкой. [3], [4]

Другие распространенные проблемы при пайке

Холодная пайка — не единственная проблема, которая может возникнуть при пайке. Вот некоторые другие распространенные проблемы и их решения.

Нагретые соединения

Перегретые паяные соединения характеризуются матовым, стекловидным внешним видом . Припой часто будет выглядеть блестящим и серебристого цвета, но ему будет не хватать гладкого, влажного вида правильно паяного соединения. Перегретые паяные соединения также будут покрыты пригоревшим флюсом, который легко определить по его черному или коричневому цвету.

В дополнение к их внешнему виду, перегретые паяные соединения также становятся хрупкими и хрупкими . Если вы попытаетесь согнуть провод или вывод компонента, припаянный к контактной площадке, он может сломаться гораздо легче, чем правильно спаянное соединение.

Перегрев паяных соединений возникает из-за чрезмерного нагревания соединения в течение слишком долгого времени. Это может произойти, если вы используете слишком горячий паяльник, если у вас нет хорошего теплового контакта между жалом паяльника и соединением или если вы слишком долго держите паяльник на соединении. В результате припой не растекся должным образом и не стал влажным.

Для лечения перегретого паяного соединения достаточно тщательно его зачистить и перепаять. Используйте тонкое жало паяльника и нагревайте соединение до тех пор, пока припой не потечет. Будьте осторожны, чтобы не перегреть его снова!

Соединения с недостаточным припоем

Соединения с недостаточным припоем — распространенный тип проблемных паяных соединений. Возникают, когда в соединении недостаточно припоя для создания хорошего соединения. Это может произойти по ряду причин, включая использование слишком малого количества припоя, использование неправильного типа припоя или неправильный нагрев соединения.

Соединения с недостаточным припоем могут быть сложными для диагностики, поскольку они могут быть похожи на другие типы соединений холодной пайки. Тем не менее, одним явным признаком соединения с недостаточным припоем является то, что оно часто будет тусклым и неровным , как и другие типы соединений холодной пайки.

Если вы подозреваете, что у вас недостаточно припоя в соединении, лучший способ исправить это — добавить больше припоя в соединение . Вы также можете попробовать повторно нагреть соединение , чтобы посмотреть, поможет ли это.

Если у вас все еще возникают проблемы, вы можете попробовать еще несколько способов. Первый, убедитесь, что вы используете правильный тип припоя для вашего проекта . Во-вторых, проверьте чистоту соединения и отсутствие грязи или мусора . Наконец, убедитесь, что вы правильно нагреваете соединение .

Нарушение пайки

Нарушение пайки определяется как соединение между двумя поверхностями, которые не были должным образом сплавлены друг с другом. Это может произойти по разным причинам, но наиболее распространенной является ситуация, когда соединение подвергалось перемещению или вибрации до того, как припой успел должным образом остыть и затвердеть.0008 . Это также может произойти, если паяльник был недостаточно горячим, или если область вокруг соединения была недостаточно чистой.

Опять же, вы можете решить эту проблему, повторно нагрев соединение и добавив больше припоя, если это необходимо.

Паяльная перемычка

Паяная перемычка — это непреднамеренное соединение двух проводников. Паяльные перемычки могут образоваться в процессе пайки, если используется слишком много припоя или если жало паяльника касается двух контактных площадок одновременно. Избыток припоя может быть вызван использованием слишком большого количества флюса или неочисткой печатной платы после пайки.

Паяные перемычки могут стать причиной различных проблем, в том числе коротких замыканий, обрывов цепи и электрических помех.

Если вы обнаружите на своем творении паяльную перемычку, обычно ее можно исправить, осторожно удалив излишки припоя с помощью паяльника и небольшого количества флюса .

Приподнятые контактные площадки

Приподнятые контактные площадки являются распространенной проблемой, особенно при пайке поверхностного монтажа. Это может произойти, когда к пэду прикладывается слишком много тепла, из-за чего он отрывается от доски. Это также может быть вызвано использованием слишком большого количества флюса или припоя в соединении.

Лучший способ избежать поднятия контактных площадок — использовать как можно меньше тепла и быть осторожным, чтобы не прилагать слишком много усилий при пайке.

Если площадка уже поднималась, можно попробовать согнуть и перепаять . Если это не сработает, вы можете попробовать припаять провода непосредственно к оголенной меди на нижней стороне платы.

Необрезанные соединения

Если вы не обрежете провода должным образом перед пайкой, вы рискуете получить необрезанное соединение. Это происходит, когда из соединения торчит лишний провод, что может вызвать ряд проблем. Во-первых, создается точка, в которой провод с большей вероятностью порвется. Во-вторых, это может вызвать короткое замыкание, если оголенный провод соприкоснется с другим компонентом или проводником. Наконец, это может затруднить правильную изоляцию соединения.

Решение этой проблемы простое: обрежьте провода перед пайкой! Обязательно оставьте достаточно проводов, чтобы можно было выполнить безопасное соединение, но не настолько, чтобы возникал риск возникновения перечисленных выше проблем. [4]

Часто задаваемые вопросы

Можно ли исправить соединения холодной пайки?

Да, соединения холодной пайки можно исправить. Однако важно отметить, что не все соединения холодной пайки можно исправить. В некоторых случаях единственный способ устранить холодную пайку — это заменить компонент, припаянный к плате.

Существует несколько способов исправить соединение холодной пайки. Наиболее распространенным способом является повторный нагрев соединения и добавление припоя. Обычно это работает, если исходный стык не был должным образом нагрет. Еще один способ исправить холодную пайку — соскоблить старый припой и добавить новый. Этот метод, скорее всего, сработает, если исходное соединение было правильно нагрето, но не имело достаточного количества припоя.

Что дает холодная пайка?

Холодная пайка — это тип электрического соединения, при котором два куска металла соединяются припоем, но соединение недостаточно прочное. Это может вызвать такие проблемы, как короткое замыкание или плохой электрический контакт.

Почему соединение называется холодной пайкой?

Соединение холодной пайки называется соединением холодной пайки, потому что оно не расплавляется в процессе пайки. Это может произойти по разным причинам, но чаще всего это происходит из-за того, что место пайки недостаточно чистое или температура утюга недостаточно горячая.

Другой распространенной причиной образования холодных паяных соединений является то, что соединение нарушается при охлаждении, что может привести к растрескиванию припоя и его неправильному сцеплению с металлом.

Как узнать, есть ли соединение холодной пайки?

Самый простой способ проверить соединение холодной пайки — посмотреть на само соединение. Если он выглядит тусклым или имеет трещины, то, скорее всего, соединение некачественное. Если вы все еще не уверены, вы всегда можете обратиться к специалисту по электронике или отнести свое устройство к профессионалу для диагностики.

Полезное видео: Пайка без электричества

Заключение

Несмотря на то, что пайка — довольно простой процесс, многое может пойти не так. Одной из самых распространенных проблем является холодная пайка. Соединение холодной пайкой определяется как паяное соединение между двумя электронными компонентами, при котором припой не пристал должным образом к одному или обоим соединяемым металлам. Это может произойти по нескольким причинам, но наиболее распространенной причиной является просто неправильный нагрев металлов. Если вы подозреваете, что у вас холодная пайка, есть несколько вещей, которые вы можете сделать, чтобы исправить это. Во-первых, попробуйте удалить лишний припой с помощью фитиля. Если это не помогло, можно попробовать разогреть соединение паяльником. Итак, у вас есть это! Теперь вы знаете все, что нужно знать о соединениях методом холодной пайки. Обязательно используйте эту информацию в следующий раз, когда будете работать над электронными проектами. Спасибо за чтение!

Ссылки:

  1. https://science.howstuffworks.com/cold-heat.htm
  2. https://www.merriam-webster.com/dictionary/cold%20soldering
  3. https://www .pcbdirectory.com/community/what-is-a-cold-solder-joint
  4. https://learn.adafruit.com/adafruit-guide-excellent-solding/common-problems

Как проверить свечу зажигания С мультиметром?

Как спаять электрические провода

Сложность

Средний уровень

Идеально подходит для домовладельцев.

Время выполнения

30 минут

25–50 долларов

Вам могут понадобиться некоторые расходные материалы.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

What you’ll need:

TOOLS

  • Wire stripper
  • Safety goggles
  • Safety gloves
  • Sponge
  • Soldering iron
  • Soldering tips
  • Soldering iron stand
  • Тепловой пистолет (необязательно)
  • LIGHER

Припасы

  • Трубки с теплоусадой
  • Росиновые пасты
  • 60-40 Rosin Core Solder
9000
  • 60-40 Rosin Core Solder
  • 9000
  • 60-40 ROSIN CORE SOLDE купите набор для пайки, но эти недорогие вещицы могут пригодиться для починки или улучшения соединений проводов в электроприборах.

    Немного потренировавшись, вы можете добавить пайку электрических проводов в свой список забавных навыков домовладельца, но это не работа для небрежных домашних мастеров. Паяльники являются высокотемпературными инструментами, и некачественная или небрежная работа может привести к перегоранию прибора, короткому замыканию или даже пожару. Ниже наше руководство научит вас безопасно паять провода.

    Подготовка к пайке проводов

    Обеспечьте безопасность себе и остальным домочадцам, приняв надлежащие меры предосторожности перед тем, как приступить к пайке.

    • Снимите защитные очки и перчатки : Защитите руки и глаза от горячих искр и токсичных материалов.

    • Рабочее место в хорошем состоянии : Паяльники могут мгновенно нагреваться до 600 градусов по Фаренгейту. Вы хотите иметь безопасное, не захламленное, негорючее рабочее место.

    • Очень важна хорошая вентиляция : Паяльные пасты и припои на основе свинца могут вызвать проблемы с дыханием в душных помещениях.

    • Попробуйте несколько тестовых прогонов : Потренируйтесь, по крайней мере, с полдюжиной тестовых стыков, прежде чем припаивать провода друг к другу на вашем ценном приборе.

    • Рассчитайте диаметр провода: Эти размеры понадобятся вам, чтобы купить правильный тип термоусадочной трубки.

    • Отключите питание проводного устройства. Безопасность превыше всего.

    1. Зачистное изоляционное покрытие

      Фото: Grigorev_Vladimir / iStock / Getty Images дюйма пластикового изоляционного покрытия с каждого из ваших проводов. Это нужное количество зачистки, чтобы обеспечить правильную пайку без использования слишком большого количества термоусадочных трубок на следующем этапе.

      Будьте осторожны, чтобы не повредить нижние провода — здесь поможет обрезка проводов соответствующего сечения. Соскабливание покрытия подвергает медные провода окислению, и вы можете повредить электрические соединения.

    2. Покрытие проводов с термоусадочной трубкой

      Затем возьмите гибкую пластиковую трубку, предназначенную для плотного прилегания к проводам. Убедитесь, что вы покупаете трубы подходящего размера. Сделайте слишком большой, и он не уменьшится, чтобы соответствовать и изолировать должным образом после пайки. При нагреве он сжимается не менее чем на 50%.

      Отрежьте длину, покрывающую стык плюс 1/2 дюйма с каждого конца. Наденьте трубку на один из проводов. А пока сдвиньте его вниз по проводу так, чтобы он находился на безопасном расстоянии от открытой области, которую вы будете припаивать позже.

    3. Скручивание для соединения проводов

      Скручивайте провода обеих секций до тех пор, пока они не защелкнутся, чтобы уменьшить растрескивание паяного соединения и улучшить его целостность. Они должны быть закручены достаточно туго, чтобы их диаметр был меньше, чем у термоусадочной трубки. Однако не переусердствуйте — это может затруднить проникновение припоя.

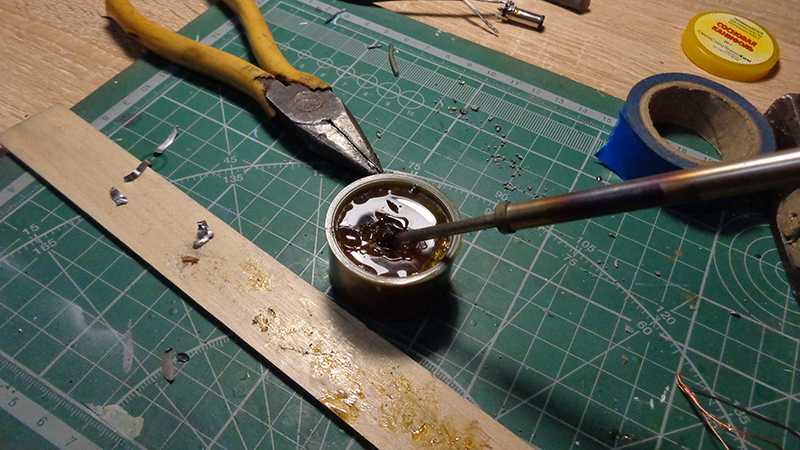

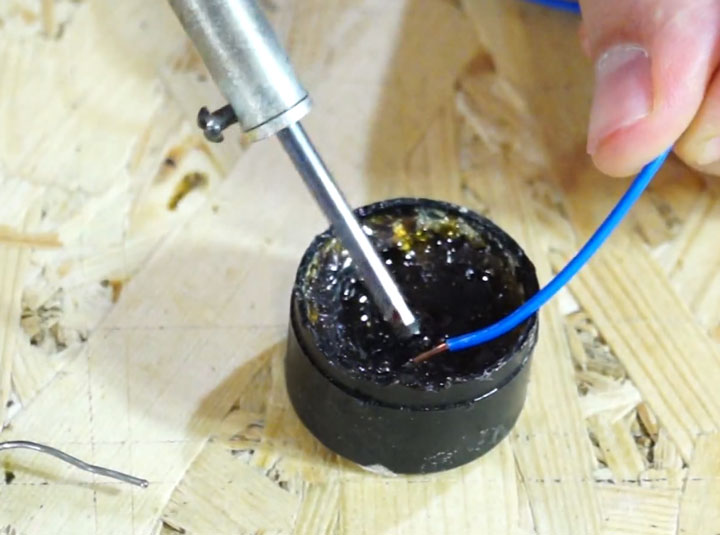

    4. Покройте соединение канифольным флюсом

      Фото: OlFedv / iStock / Getty Images

      Нанесите немного пасты с канифольным флюсом на проволоку, чтобы полностью покрыть соединение. Это помогает втянуть припой в жилы соединительного провода.

      Чтобы активировать канифольный флюс, прикоснитесь жалом паяльника к проводу на пару секунд. Тепло приведет к расплавлению канифольного флюса. Когда он начинает дымить, это означает, что флюс активирован.

    5. Удаление окисления железа с железа (при необходимости)

      Если вы уже использовали утюг раньше, очистите кончик утюга влажной губкой, чтобы удалить остатки окисления. Чистый наконечник максимизирует проводимость и обеспечивает чистое соединение. Если вы приобрели несколько паяльников для этого проекта, вы можете пропустить этот шаг.

    6. Припаяйте провода вместе

      Фото: Джоэл Папалини / Adobe Stock

      Далее: Самое интересное. Перед работой с паяльником наденьте защитные перчатки и очки.

      1. Включите паяльник и раскатайте примерно четыре-шесть дюймов припоя, готового к использованию.

      2. Храните нагретый паяльник в предназначенной для него устойчивой подставке или подставке, когда он не используется, чтобы предотвратить повреждение от ожогов или риск возгорания. Выключите его, если вам нужно оставить его без присмотра в любой момент, и берите утюг только за изолированную ручку.

      3. Припой и наконечник припоя должны максимально соответствовать диаметру существующего провода.

      4. Прижмите кончик утюга к прядям из проволочной сетки.

      5. Крепко держите несколько секунд, чтобы припой расплавился на железе.

      6. Легкое прикосновение припоя к стыку должно немедленно соединить жилы провода.

    7. Дайте припою остыть

      Дайте себе (и припою) минутку отдохнуть. Дайте припою остыть и затвердеть в течение нескольких минут. Оставляя провода нетронутыми во время сушки, вы обеспечиваете надежное соединение.

    8. Установка термоусадочной трубки на место

      Натяните термоусадочную трубку на паяное соединение. Пусть он перекрывает исходную изоляционную трубку не менее чем на 1/4 дюйма с каждой стороны, чтобы все части оголенного провода были закрыты.

    9. Применение тепла для усадки трубок

      Наконец, возьмите тепловую пушку. Используйте его, чтобы усадить изоляционную трубку вокруг провода. Если у вас нет тепловой пушки, вместо нее можно поднести к трубке зажигалку.

    Сделай сам вместо найма профессионала

    Навык спаивания двух проводов является бонусом при выполнении основного ремонта электрооборудования в вашем доме. Тем не менее, работа с электрическими соединениями — особенно если вам не хватает элементарных отраслевых ноу-хау — это то, чем вы не должны заниматься без правильных инструментов и опыта.

    Иногда вызов лицензированного электрика рядом с вами является более безопасным выбором. стоимость найма электрика колеблется от 50 до 100 долларов в час , но это хорошо потраченные деньги, если вы нервничаете по поводу пайки проводов.

    Часто задаваемые вопросы

    Каковы признаки плохой пайки?

    Стремитесь к однородному гладкому соединению, чтобы обеспечить хорошее электрическое соединение. Если он выглядит коркой и неровным, ваш утюг может быть грязным или косяк недостаточно горячий. Чтобы сохранить наконечник утюга в чистоте, протирайте его влажной губкой или очистителем для латунных наконечников, когда заметите черные точки или ржавчину, чтобы удалить остатки окисления и флюса. Лужение поверхности наконечника небольшим количеством припоя создает дополнительный слой защиты.

    Есть ли другие способы соединения проводов?

    Пайка — надежный и долговечный способ соединения проводов, но не единственный. В настоящее время профессионалы часто вместо этого обжимают соединение, хотя это требует более высокого уровня навыков, чем пайка.

    Как распаять соединение?

    Относитесь к пайке как к постоянному ремонту. Чтобы обратить процесс вспять, вам понадобится насос для удаления припоя, который будет всасывать расплавленный припой через сопло.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
