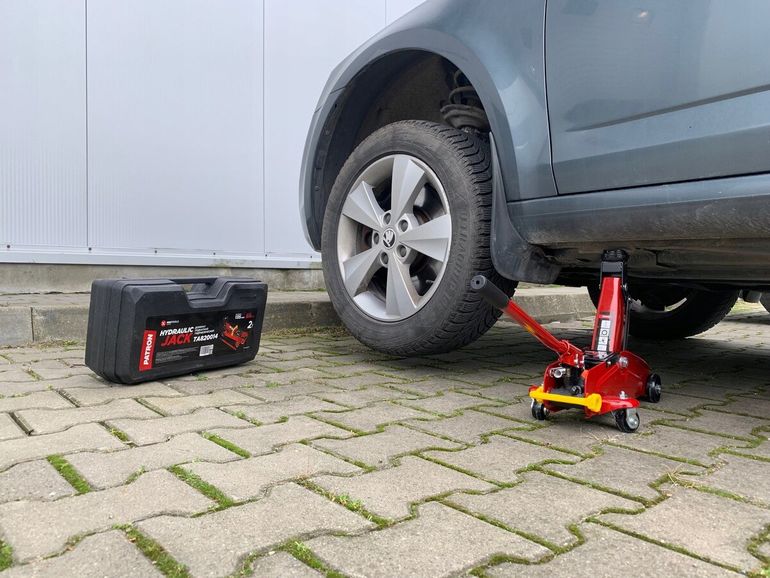

Устройство и принцип действия подкатного гидравлического домкрата. Как прокачать подкатной гидравлический домкрат своими руками

Содержание

Краны используются в автомобильной промышленности для обслуживания и ремонта транспортных средств. Домкраты бутылочного типа широко используются в железнодорожной промышленности, поскольку с их помощью можно ремонтировать железнодорожные составы.

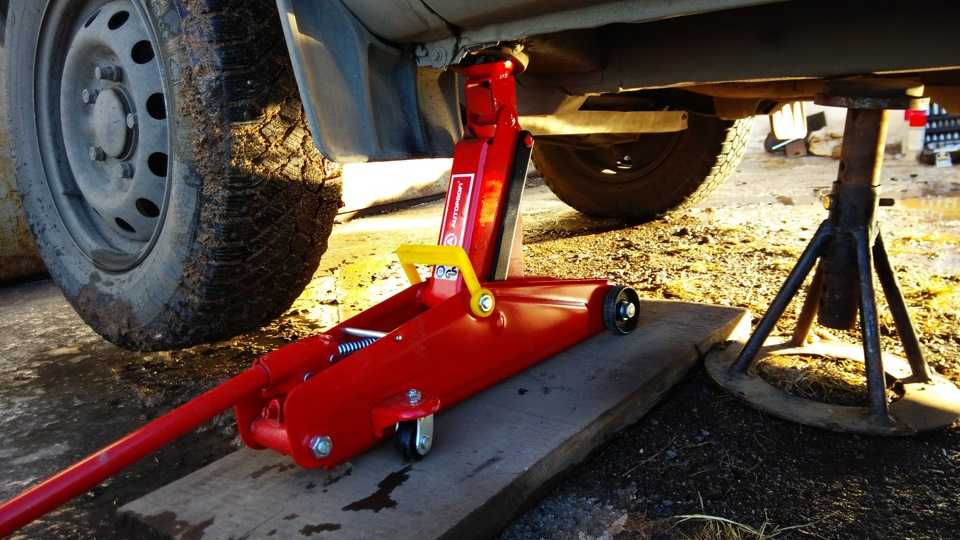

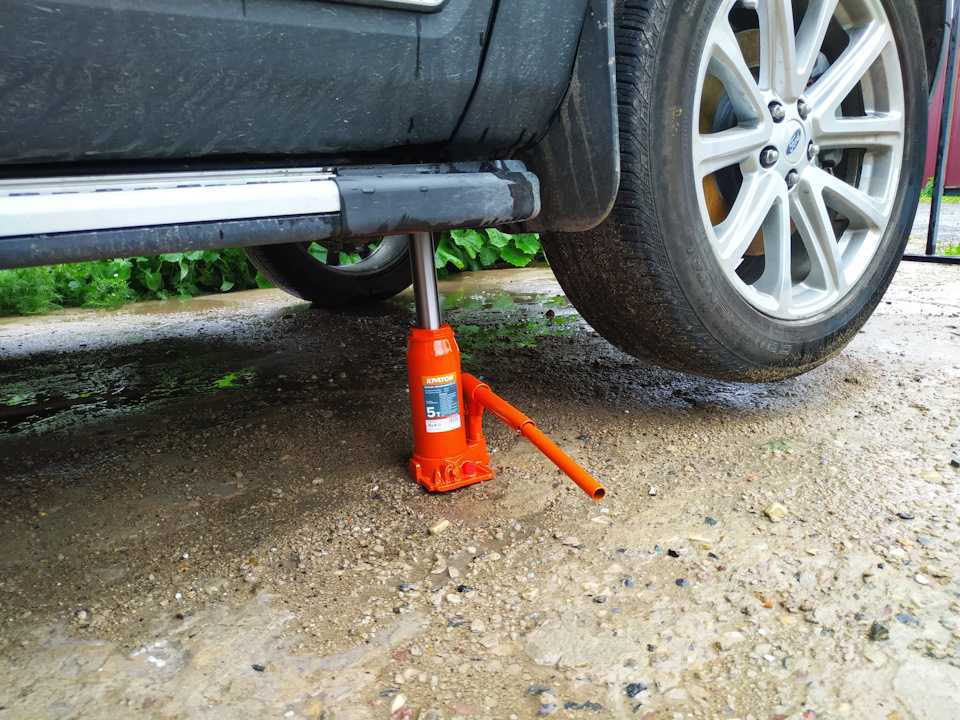

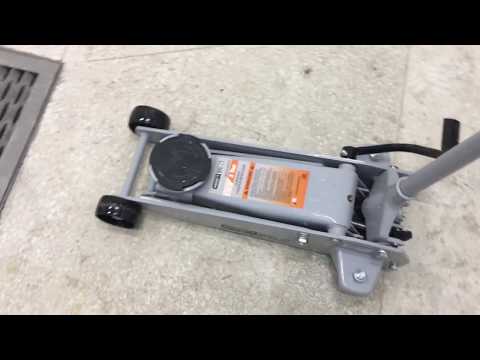

Как прокачать домкрат: подкатной и бутылочный

Одно из самых распространенных устройств для поднятия тяжестей, они компактны, но имеют очень прочную конструкцию. Однако даже самые прочные компоненты и самые долговечные материалы имеют свойство изнашиваться, снижая общую производительность механизма. Общими симптомами отказа сверчка являются потеря максимальной нагрузки или уменьшение удлинения стержня сверчка. К счастью, причины этих проблем очень незначительны и могут быть устранены практически до колена с минимальными усилиями. Краткое описание конструкции и подробная информация о накачивании гидравлических домкратов приведены ниже.

Поршень. Прочное основание, чтобы оно не двигалось вместе с ним.
Цилиндр. Водонепроницаемый резервуар, из которого откачивается жидкость.
Поршень насоса.. Перекачивает масло из одной камеры в другую.
Насосная камера. Промежуточный элемент между жидкостной камерой и цилиндром.
Резервуар для масла. Также называется гидравлической масляной камерой. Содержит запас жидкости, которую необходимо закачать в блок цилиндров.

Регулирующий клапан. Контролирует движение перекачиваемой жидкости, позволяя ей двигаться только в одном направлении. Через этот клапан масло поступает в цилиндр, но не может выйти из него.
Рычаг. Прикладывает давление к поршню насоса. Благодаря продуманным методам установки давление может быть увеличено в несколько раз.
Предохранительный клапан. Перепускной клапан открывает и закрывает проход между цилиндром и масляным баком. Это помогает нормализовать давление и освободить шток поршня.

Суть работы гидравлического механизма основана на вытеснении поршня из герметичной камеры. Импульсы приводятся в движение маслом средней вязкости. В отличие от воздуха, жидкость не сжимается, поэтому ее вес поддерживается постоянным на требуемом уровне. Движение рычага насоса постепенно выталкивает масло в герметичный блок цилиндров, где давление воздействует на поршень, единственный подвижный элемент, заставляя его втягиваться, чтобы освободить место для поступающей жидкости. Именно так работают гидравлические домкраты, поднимающие многотонные грузы за счет плавного нагнетания жидкости в резервуар.

Когда необходима прокачка

Инструменты и оборудование имеют ограниченный срок небрежного использования, и даже самые мощные модели устройств рано или поздно потребуют обслуживания и ремонта. Коленчатые валы являются очень надежными устройствами, но все же подвержены повреждениям. Среди наиболее распространенных неисправностей, снижающих эффективность работы домкратов, — уменьшение грузоподъемности штанги и снижение поднимаемого груза. И у того, и у другого есть схожие причины и решения.

Эти неисправности не имеют конкретных сроков снижения эффективности работы домкрата. Они могут вызвать постепенное или внезапное снижение производительности, потенциально сводя производительность к нулю. В этих случаях устройство необходимо откачать. Для этого необходимо заполнить бак маслом и полностью удалить воздух из системы. Чтобы понять, почему гидравлический домкрат не качает, необходимо знать основные причины этой неисправности. Определение точной уязвимости в системе значительно повысит шансы на успешный ремонт.

Причины снижения эффективности устройства

Нефть — это, в некотором смысле, донор крови гидравлических домкратов, и поэтому требует особого внимания. Именно жидкость обеспечивает функционирование инструмента, и наиболее распространенные проблемы часто напрямую связаны с ней. Уменьшение максимальной высоты балки и скорости подъема, уменьшение максимальной нагрузки или нагрузки на стопорную пружину при низком давлении. Все вышеперечисленные неисправности обычно можно объяснить одной причиной — попаданием воздуха в систему.

Появление воздуха в бачке устройства связано с уменьшением уровня занимаемой им жидкости. Если перепускной клапан ослаблен слишком сильно, при наклоне масло может вытекать. Даже если гидравлический домкрат правильно перевозить в багажнике автомобиля, при слегка ослабленном клапане часть смеси будет теряться в течение длительного времени. Если узел изношен или неправильно затянут, воздух также может попасть в узел через уплотнительное кольцо поршня насоса. Если инструмент работает в горизонтальном или перевернутом положении, камера цилиндра может быть заполнена воздухом. В этом случае уровень масла в первом баке может быть нормальным.

Хотя, конечно, полезно искать корень всех проблем в плохом уплотнении инструмента и герметичности, медленное расширение штока также может быть вызвано повреждением регулирующего клапана. Подпружиненный шарик, закрывающий отверстие собственного канала, можно сдвинуть, и жидкость не будет концентрироваться в правом отсеке. Для решения этих проблем необходимо полностью разобрать, отремонтировать или заменить поврежденные компоненты. Если вы не уверены в своих силах, следует поручить эти задачи специализированной лаборатории. Если вы хотите устранить неисправность самостоятельно, посмотрите видео с разборкой ниже.

Поскольку этот пост посвящен жидкостям, давайте вернемся к теме и уточним, как накачать бутылочный домкрат. В отличие от ремонта клапана, эта задача занимает минимум времени и не требует разборки или специальных навыков специалиста.

Домкраты подходят для тех случаев, когда груз нужно поднять с небольшой высоты: движущаяся техника, железнодорожные пути. Дизайн основан на форме бутылки.

Основные характеристики

Грузоподъемность. Грузоподъемность от 2 т и выше. Грузоподъемность 2 т достаточна для ежедневного использования в легковых автомобилях. Инструмент не занимает много места, его можно хранить в гараже или брать с собой в поездки. Для внедорожников рекомендуется грузоподъемность не менее 3 т. Всегда лучше заранее узнать, выбрать и рассчитать вес транспортного средства.
Максимальная высота подъема. Варьируется в зависимости от модели. Владельцы внедорожников должны уделять этому параметру максимальное внимание. Чтобы поднять автомобиль на 2 см, не обязательно приобретать инструменты. Максимальная высота подъема для внедорожников начинается с 450 мм.

Минимальная высота. Это определяет, можно ли закатить устройство под автомобиль. Домкраты с минимальной высотой, превышающей расстояние от земли до автомобиля, не пригодятся. Всегда проверяйте минимальную высоту, прежде чем сделать выбор.
Простота использования. Эластичная подкладка на опорных ножках.
Тип приводного механизма. Сердце и зубы. Рекомендуются карданные типы, так как они надежны и легко ремонтируются.

Основными преимуществами гидравлических домкратов являются

Минимальные усилия для подъема тяжелых грузов.
Горизонтальное расположение роликов для большой грузоподъемности.
Плавный подъем.

Устойчивая опорная платформа обеспечивает безопасную работу.
Очень прост в эксплуатации, оператору не нужно залезать под автомобиль.

Недостатки домкратов:.

Скорость подъема оставляет много места, что важно для автомобилей, находящихся на большом расстоянии от земли.
После длительного использования система расслабляется из-за потери давления в системе.
При использовании при низких температурах жидкость может замерзнуть.
Для обеспечения длительного срока службы необходимо проводить профилактическое обслуживание.
Меньшая высота подъема по сравнению с другими типами домкратов.

Основные неисправности и их устранение

Отказ обычно не приводит к увеличению рабочей панели.
Гидравлические подкатные домкраты не выдерживают нагрузки, и
Повреждения при подъеме грузов,.
Негерметичные уплотнения.

Ремонт подкатных гидравлических домкратов вы можете выполнить самостоятельно своими руками.
Вам понадобится ремонтный комплект или приобрести запасные части. Наиболее часто повреждаются прокладки и различные уплотнения, которые вызывают утечки масла внутри кузова.

Первым делом необходимо слить масло в подготовленную емкость. Повторное использование не рекомендуется. Рекомендуется заливать новое масло. Используемое масло указано в руководстве по эксплуатации домкрата. Обычно подходит обычное моторное или гидравлическое масло. Лучше всего использовать тот, который не вступает в реакцию с резиновыми деталями.

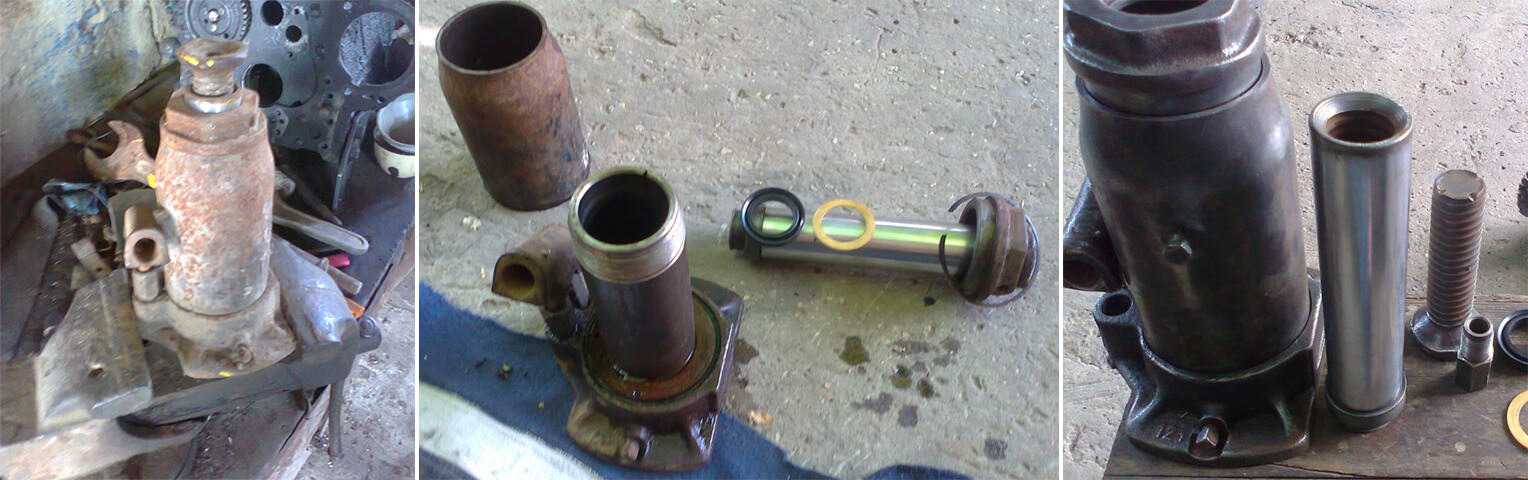

Второй момент ремонта — разборка. Снимите поршень и проверьте его на наличие налета, грязи и ржавчины. Если обнаружена грязь или ржавчина, удалите их. Для этого следует использовать специальные растворители, такие как бензин, дизельное топливо или уайт-спирит. Если на внутренней поверхности обнаружен налет и коррозия, стоит удалить масло. Вам не нужно его доливать, ржавчина не казалась такой простой.

Если проблема не в поршне, подумайте о форме штока. Если он согнут, это очень плохо. Скорее всего, его никогда не отремонтируют. Важно следить за тем, чтобы шток поршня не деформировался во время рабочей фазы, чтобы домкрат не был перегружен большим грузом, чем он может поднять. Для большего удобства всегда читайте инструкцию.

Еще один вид повреждений — заблокированные клапаны. Во многих случаях достаточно просто очистить или заменить их.

При ремонте гидравлического домкрата необходимо заменить все уплотнения и прокладки. Их можно приобрести в специальных наборах, продающихся в специализированных магазинах. Наконец, промойте домкрат, затем подготовьте и закачайте свежее масло.

Промывка очищающей жидкостью

Откройте отверстие для подачи масла. Слейте все масло в подготовленную емкость. Затем влейте чистящий раствор. В ходе этого процесса из системы удаляются остатки масла и грязи. Затем выполните следующий алгоритм.

Влейте чистящую жидкость.
Переместите рычаг, и жидкость диффундирует в систему.
Залейте чистящую жидкость и двигайте рычаг, пока планка не поднимется в верхнее положение.
Затем откройте регулирующий клапан, и шток вернется в исходное положение, позволяя части очищающей жидкости вытечь из системы.
Если удаляемая жидкость загрязнена, повторите алгоритм несколько раз.

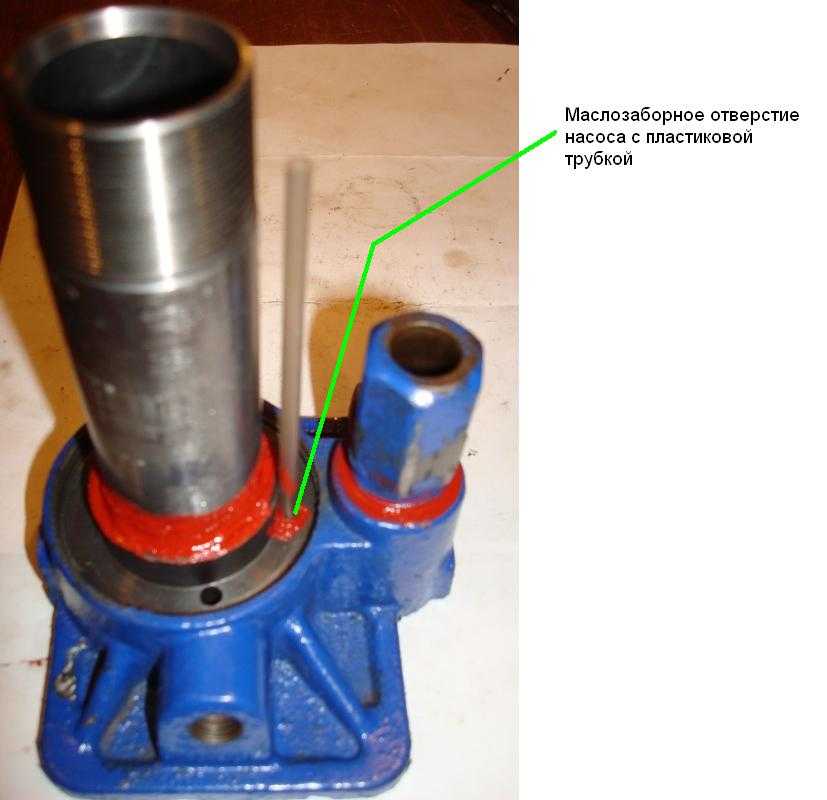

Всасывающий клапан расположен на сопле бака. Это предотвращает возврат жидкости в резервуар при падении поршня насоса. Нагнетательный клапан расположен на сопле цилиндра и предотвращает выход гидравлической жидкости из цилиндра при подъеме поршня насоса.

В каких случаях требуется ремонт гидравлического домкрата?

Эксперты рекомендуют регулярно прокачивать гидравлические домкраты. Если устройство используется часто, эту процедуру следует выполнять почти ежемесячно. Как правило, первым признаком проблемы является снижение мощности.

Следует обратить внимание на следующие случаи

Они увеличивают концентрацию загрязняющих веществ в масле. Они значительно снижают эффективность строительства.
Оборудование работает не так, как ожидалось.
На уровне жидкости могут возникать пузырьки воздуха. Воздух редко попадает в поршень, но эта проблема все же возникает.
Сокращение поддержки. В технических характеристиках устройства указывается вес, на который рассчитан подъемник. Механические поломки и многие другие проблемы могут снизить фактическую грузоподъемность.

Схема сборки гидравлического домкрата

Такие проблемы не возникнут сразу, если корпус не подвергается механической деформации в соответствии с инструкцией по эксплуатации.

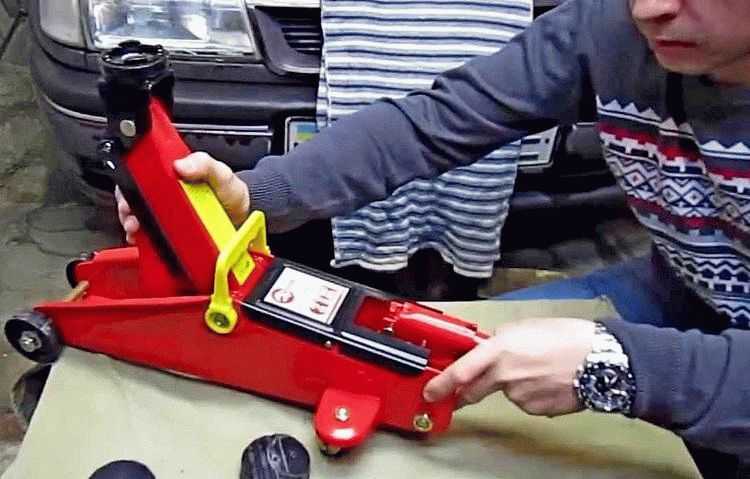

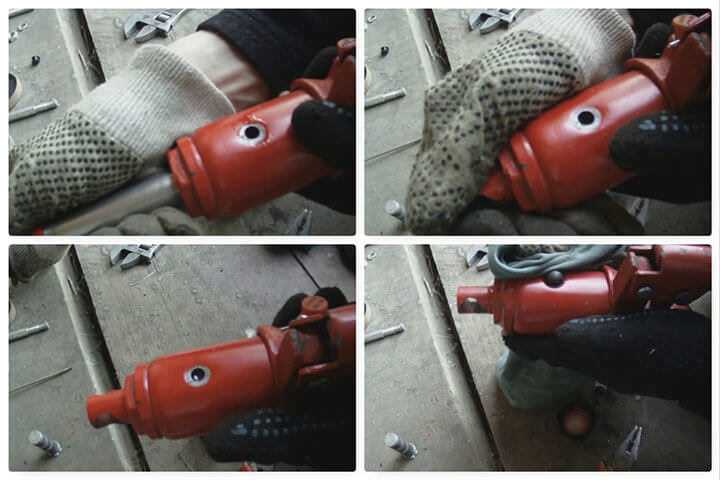

Ремонт и прокачка домкрата своими руками

Как правило, все гидравлические домкраты являются неотъемлемой частью и не подлежат ремонту. Однако во всех случаях возможно выполнение операций по перекачке. При рассмотрении вопроса о том, как накачать гидравлический домкрат, следует обратить внимание на следующие моменты

Открывается специальный клапан и открывается пробка масляного бака. Это необходимо для слива старой жидкости и закачки новой во время прокачки.
Часто откачка домкратов производится потому, что большое количество загрязняющих веществ попало в рабочие части прибора.

Стон во время ремонта.

Рекомендуется накачивать гидравлические домкраты цилиндрического типа в соответствии с рекомендациями производителя. Домкрат отпускается до тех пор, пока в рабочем цилиндре не останется воздух. Это связано с тем, что пузырьки воздуха значительно снижают эффективность устройства из-за низкой плотности газа.

Проникновение воздуха

Воздух в трубопроводе всегда приводит к катастрофическим последствиям. Это происходит потому, что воздушные карманы могут изменять свой объем при сжатии. Многие производители создали герметичные конструкции в дополнение к некоторым клапанам.

Механическая поломка или неисправность клапана позволяет воздуху попасть в цилиндр. Проблемы могут также возникнуть, если масло залито неправильно.

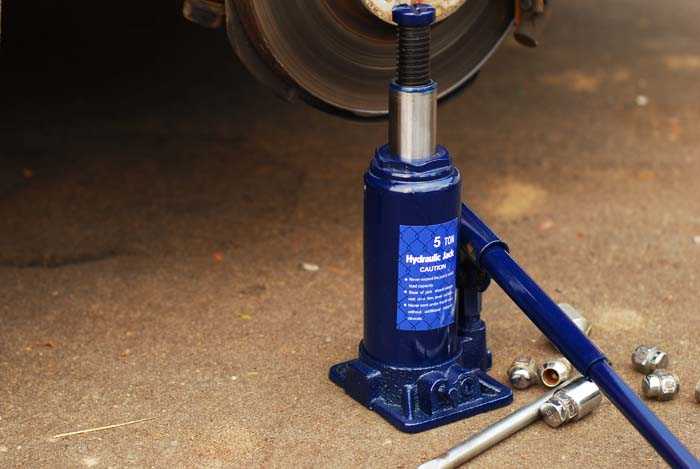

Как прокачать гидравлический домкрат? Прокачка подкатного домкрата и бутылочного типа своими руками

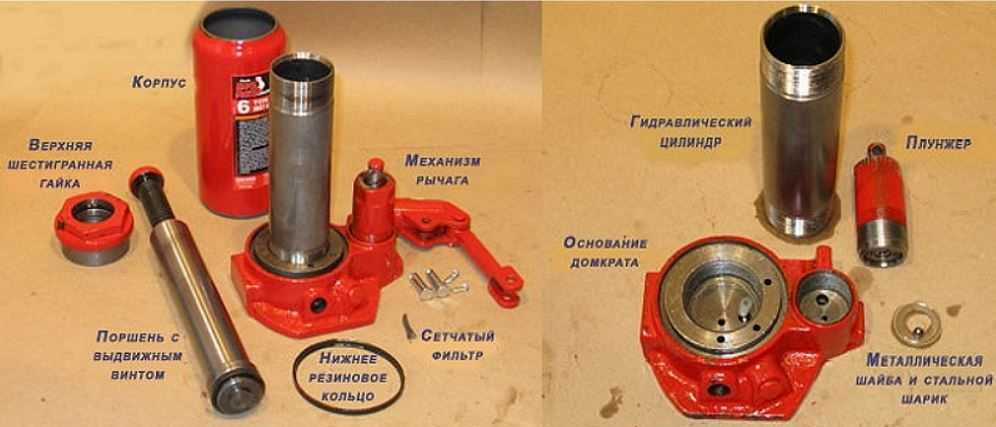

Устройство гидродомкрата

Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления.

Подъемное устройство состоит из трех основных компонентов:

Подвижного поршня;
Корпуса. Его изготавливают из высокопрочного металла, имеет форму цилиндра. Помимо функций корпуса, он играет роль емкости, где находится масло;
Жидкой среды. В роли нее выступает машинное масло;
Рычаги;
Клапаны;
Плунжеры.

На рычаг подается усилие, а применение клапанов дает возможность увеличить его в десятки раз.
Плунжер позволяет перемещать устройство поршня путем передачи рабочей жидкости, которой выступает масло, в емкость под плунжером.

За счет клапана масло не перетекает обратно в корпус.
Постепенно плунжер передает большее количество масла под поршень, что способствует его поднятию.
Для опускания груза нужно, чтобы масло вернулась в устройство корпуса. Тут требуется приоткрыть клапан.

Подобный принцип работы актуален для всех гидравлических домкратов. Потому схема, чертежи, видео руководства по сборке и эксплуатации данных устройств примерно одинаковы.

Преимущества и недостатки

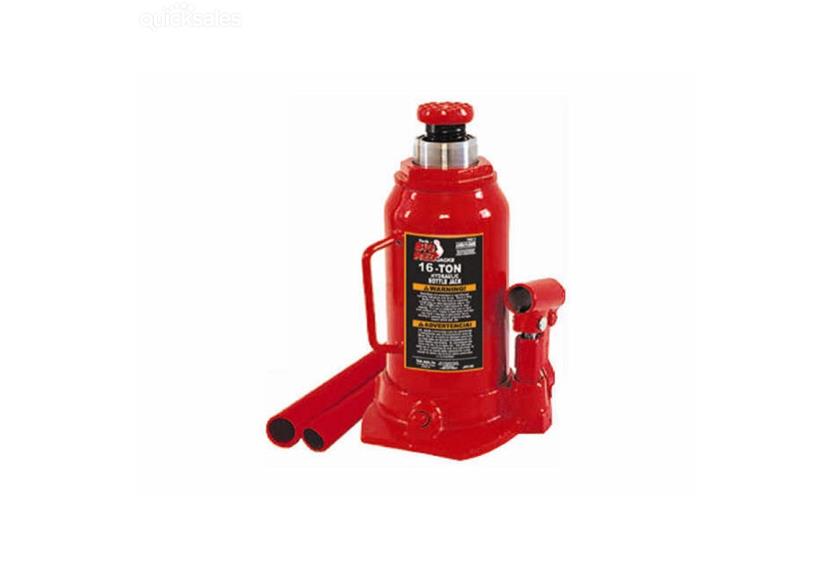

Если вы решите собрать устройство для подъема груза бутылочного типа, создавая тем самым гидравлический домкрат, либо хотите купить заводское оборудование, следует предварительно узнать про сильные и слабые стороны, которыми характеризуется устройство.

Начнем с преимуществ, к которым относят:

Высокие показатели мощности;
Простота эксплуатации;
Высокий КПД, достигающий 80 процентов;
Устройство работает при перемещении грузов весом до 200 тонн. Так что поднимает гидродомкрат приличную массу.

Но у такого типа домкрата есть свои недостатки. Их следует знать до начала работы на нем.

Устройство не может поднять груз с небольшой высоты.
Невозможность устанавливать уровень опускания деталей.
Устройство такого типа требует пристального внимания, периодического сервисного обслуживания. Схема сервисного обслуживания предусматривает необходимость заливать масло, менять сальники, прокладки.
Гидравлический домкрат можно транспортировать и хранить только при условии его вертикального расположения. В противном случае вытекает масло, его приходится заливать заново для нормальной работы. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
Принцип устройства не позволяет ему быстро выполнять функции подъема и опускания.
Подъем осуществляется циклично.
Устройство такого типа достаточно дорогое.
Поломки для гидравлических домкратов не редкость, а в обслуживании они довольно дорогие.

Технология прокачки

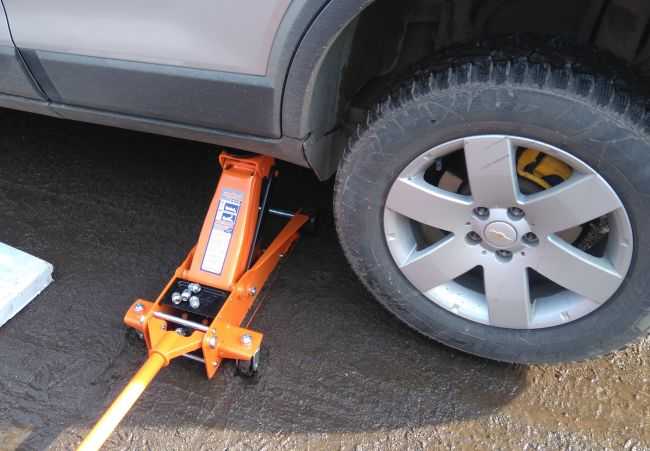

При падении мощности подкатной домкрат необходимо прокачать.

Прокачка гидравлического домкрата начинается с того, что следует открыть специальный перепускной клапан, пробку с резервуара для масла. Делается это для того, чтобы можно было слить старое масло и выполнить промывку устройства. Такой этап очень важен, так как при эксплуатации емкость постепенно загрязняется, сор может попасть на другие части механизма, вызвать его серьезные поломки. После того как масло слито, надо емкость наполнить специальной жидкостью, ее можно приобрести по вполне оптимальной цене. Максимальные усилия приведут к тому, что воздух полностью выйдет из гидравлики. Из емкости он быстро перекачивается в полость для масла, работа эта занимает не так много времени.

Из рабочей полости, когда выполняется прокачка, все следы воздуха полностью удаляются. Проводиться работа должна строго по инструкции, предоставляемой производителем, так как разные модели гидравлического домкрата могут потребовать проведения различных действий. В результате выполненных действий мощность оборудования не должна изменяться, при пробном запуске оно работает точно так же, как и в новом состоянии.

Может произойти такая ситуация, когда гидравлический домкрат начнет работать не с той мощностью. Это означает, что воздух удален из рабочей полости не весь. В таком случае процедура повторяется несколько раз, пока не будет достигнут требуемый результат. Такой метод является универсальным, он отлично подходит для любой модели.

Гидравлический домкрат незаменим при автослесарных работах.

Случается так, что гидравлический домкрат начинает работать не на 100% своей мощности, а на меньшее ее значение

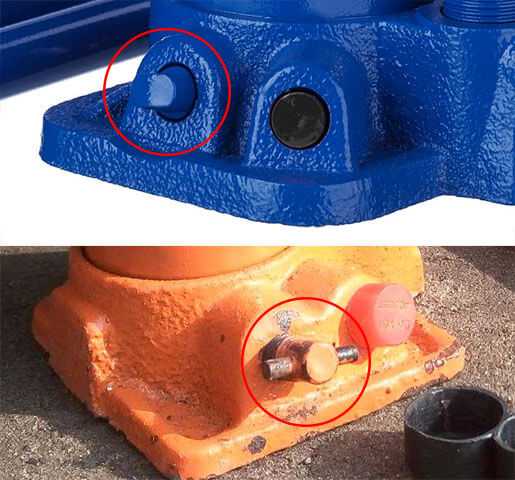

Здесь следует сначала внимание обратить на то, в каком положении находится запорная игла. Ее найти просто, она должна открываться на 2-3 оборота

Найти положение такой иглы не составит труда, если посмотреть предлагаемую инструкцию. Она всегда поставляется вместе с оборудованием. После того как игла найдена, следует поднять винт до самого крайнего положения, затем отпустить. Это обеспечивает правильное расположение винта во время выполняемой работы.

После этого выполняется , обычно хватает 2-3 раз, чтобы устранить проблему. Если результата нет, то требуется процесс повторить, обычно его вполне достаточно. В любом случае требуется внимательно следить за уровнем масла, чтобы оно находилось на максимальной отметке. Во время прокачки оно доливается, пока уровень его не будет неизменным. Такой же метод позволит полностью удалить грязь. Головка корпуса откручивается, в полость заливается керосин. Домкрат прокачивается при выкрученной игле, что дает возможность сразу же удалить все следы грязи.

Прокачка домкрата

Прокачка домкрата является профилактической мерой, которая позволяет предотвратить поломку прибора. Профилактику необходимо проводить регулярно.

Зачем нужна прокачка?

Количество профилактических прокачек зависит только от частоты использования устройства. В автосервисах прокачка может выполняться раз в несколько недель, но в условиях гаража или при редком использовании устройства можно уменьшить количество профилактических действий до 2 раз в год.

Профилактика потребуется при:

Наличии загрязняющих компонентов в масле в чрезмерном количестве. Посторонние примеси способны снизить эффективность конструкции и привести к серьезной поломке.
Появление пузырьков. Пузырьки в масле свидетельствует о том, что внутрь системы попал воздух. Хоть воздух и редко попадает в поршень, но также потребуется проверить и его состояние.
Снижение реальной грузоподъемности. Если домкрат не может поднять заявленную массу, то стоит провести профилактические работы или отнести в мастерскую для переборки прибора.

Современные домкраты идут цельной конструкцией, поэтому перебрать его не всегда получится. Даже если ремонт устройства невозможен, то отличным решением станет прокачка системы.

Порядок выполнения работ

Прокачка выполняется в несколько этапов. В первую очередь отвинчивается клапан и извлекается пробка от резервуара с маслом. Перед прокачкой рекомендуется заменить масло, поэтому старое масло необходимо слить.

Слив масла необходимо проводить до тех пор, пока в устройстве не останется один лишь воздух. Такая манипуляция позволит предупредить дальнейшие повреждения, которые могут возникнуть вследствие остатков загрязняющих веществ.

В зависимости от желания владельца может быть выполнена очистка внутренних поверхностей при помощи спецсоставов. Специальная промывка хорошо удаляет различные отложения и способствует продлению срока эксплуатации домкратов.

Далее выполняется заливка смазки. Существует два вида масел для гидравлических домкратов. Летнее масло хорошо справляется со своими задачами в тёплый период года, но зимой оно может привести к ухудшению работоспособности. Если домкрат используется постоянно в помещении, где средняя температура не опускается ниже нуля, то смело можно заливать летнее масло. При эксплуатации гидравлического домкрата в сложных эксплуатационных условиях, необходимо позаботиться о сохранности конструкций и залить зимнее масло.

Масло заливается до полного заполнение цилиндра, а поршень в этот момент должен находиться в нижней точке.

На данном этапе считается, что работы завершены, но лучше сразу прокачать домкрат. Для этого открывается масляный клапан, а устройство интенсивно прокачивается с помощью рычага или педали.

Так как часто причиной неисправностей, которые приводят к появлению воздуха в системе, являются неисправные прокладки манжеты, то их стоит сразу заменить. Не стоит надеяться на их целостность, так как мелкие дефекты на них практически невозможно заметить.

Как заменить масло в домкрате

Признаком того, что должна быть проведена замена масла в домкрате гидравлическом, является медленный подъем и опускание устройства. Стоит учитывать, что жидкость может вытекать в случае неправильной транспортировки устройства. В горизонтальном положении в гидравлическом устройстве жидкость перетекает к клапанам, после чего начинает вытекать. Место рабочей жидкости занимает воздух, который существенно снижает эффективность конструкции.

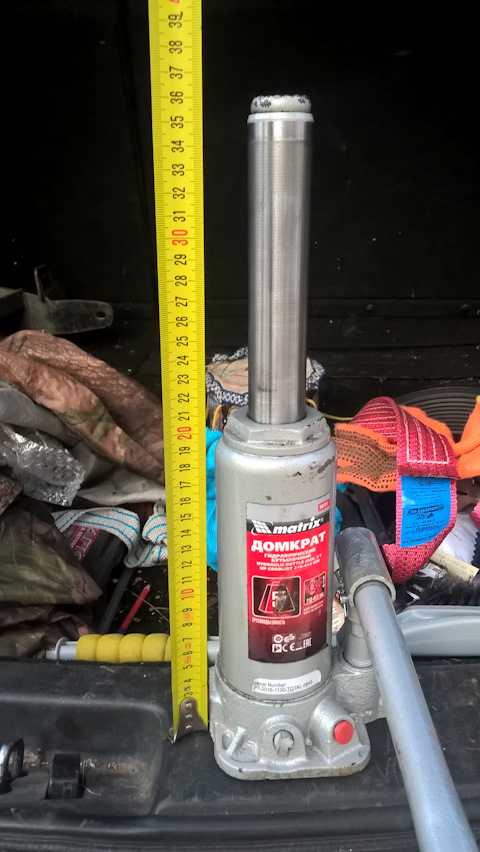

При рассмотрении того, как заправить бутылочный домкрат, нужно уделить внимание нижеприведенным моментам:

Перед заменой рабочей жидкости рекомендуется разобрать конструкцию. Это связано с тем, что нужно провести тщательную чистку поршня от грязи и коррозии. Подобные вещества могут привести к повреждению конструкции. В продаже встречаются гидравлические домкраты разборного или неразборного типа. Первый характеризуется тем, что все элементы можно разобрать при желании. Как правило, достаточно достать шток с поршнем
В некоторых случаях проводится замена прокладки. Стоит учитывать тот момент, что повреждения уплотнительных элементов не всегда заметно. Примером можно назвать изменение показателя жесткости. Встретить можно все уплотнители в продаже или восстановить состояние старых при условии отсутствия серьезных механических повреждений. Для этого можно использовать нашатырный спирт, в котором уплотнительные элементы замачиваются. После недлительной обработки резина восстанавливает свою упругость, обеспечивает требуемый уровень изоляции.

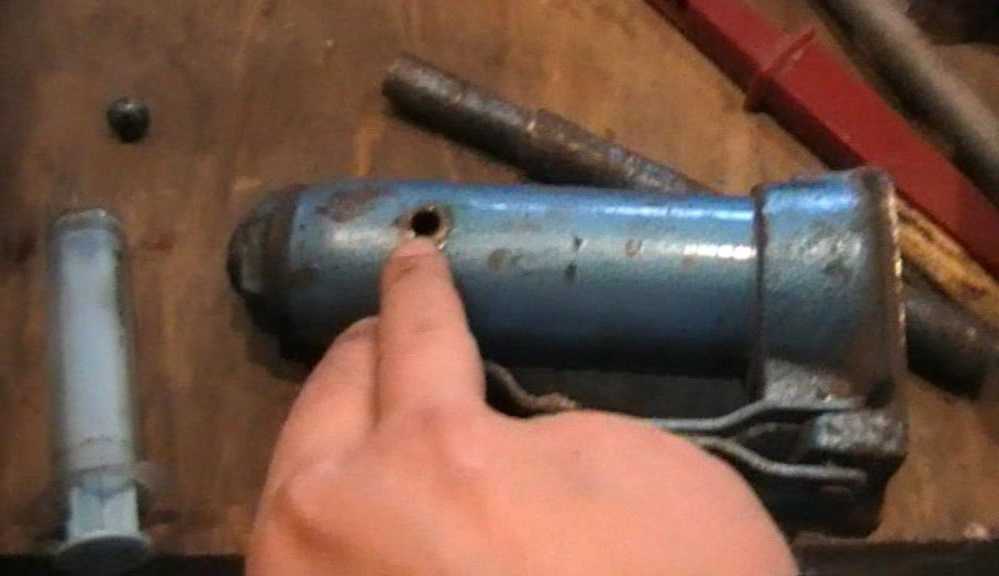

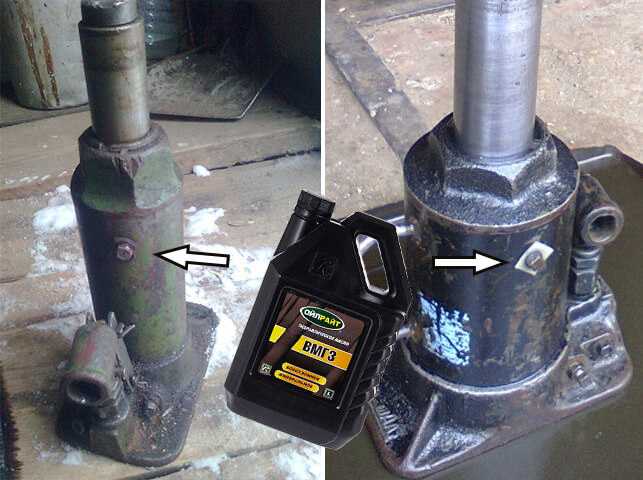

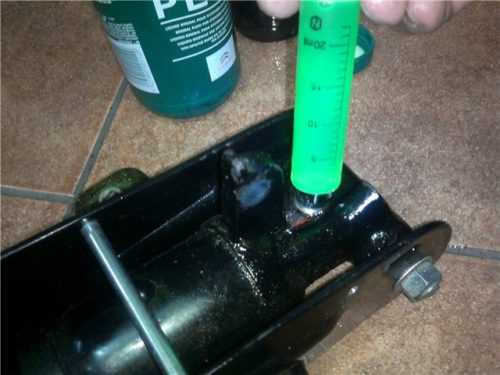

Заливка масла в домкрат гидравлический проводится через специальный разъем. Пробка, как правило, крепится на резьбе. При замене вещества проводится прокачка конструкции, так как воздух может существенно снизить эффективность подъемного механизма. Рекомендуется проводить прокачку несколько раз, так как пузырьки воздуха сгоняются с трудом.

Стоит учитывать, что при сливании масла есть вероятность потери металлического шарика, выступающего в качестве клапана. Именно поэтому рассматриваемую процедуру нужно проводить аккуратно.

Кроме специальных веществ можно использовать и промышленные виды, к примеру, И12А или И40А. Стоит учитывать, что многие из них характеризуются повышенной вязкостью. Именно поэтому перед использованием индустриальных масел нужно проверить, подходят ли они к конкретной модели гидравлического домкрата.

В некоторых случаях используется тормозная жидкость. Стоит учитывать, что она лишь частично подходит в качестве рабочей среды для подъемных механизмов. Это связано с высоким показателем гигроскопичности. Через некоторое время после применения тормозной жидкости вода, которая находится в составе, приводит к началу коррозионного процесса. Именно поэтому специалисты не рекомендуют использовать подобную жидкость для работы гидравлического домкрата.

Вышеприведенная информация указывает на то, что для замены масла не требуется специальное оборудование. Уровень восполняется до отметки, которая указывается производителем на корпусе. Слишком высокий или низкий уровень приводит к тому, что подъемный механизм не будет работать правильно.

В» заключение отметим, что только при применении специального масла можно обеспечить длительный срок службы устройства. Обычное вещество или отработка обходятся намного дешевле, но не обеспечивают требуемые условия эксплуатации.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Во время ремонта транспортного средства, на строительных территориях, при разгрузке-погрузке, может пригодиться такое устройство, как гидравлический бутылочный домкрат. Ввиду своей универсальности, домкраты используются повсеместно. Я без этой штуковины на СТО и не представляю, что делал ты.

Впрочем, иногда и с домкратом приходится повозиться. Раньше я не знал, как залить в него смазку и какое вещество для этого станет оптимальным решением. Вот об этом и будет мой очередной обзор.

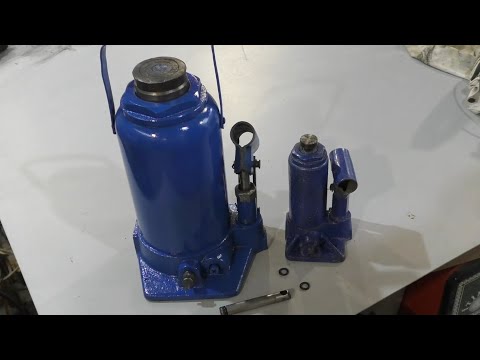

Ремонт домкрата своими руками

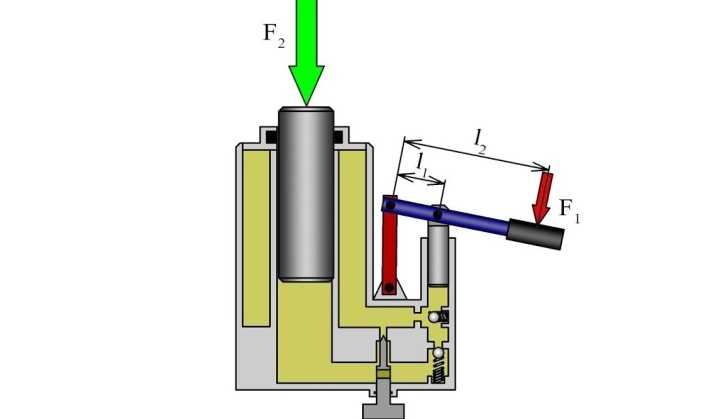

Схема гидравлического домкрата.

Гидравлическому домкрату трудно найти замену с целью поднятия и удержания оборудования. Различают разные признаки, которые указывают на выход из строя оборудования. К примеру, поднятие груза осуществляется затруднительно, а уровень подъема на высоту может значительно сокращаться.

Возможно, что для установки устройства на необходимой высоте следует сделать большое количество ходов. Если гидравлический домкрат не опускается вниз, то это является явным признаком его поломки. Принять решение о выборе способа прокачки поможет знание некоторых поломок. Сюда входит:

Наличие ржавчины внутри устройства, ограничивающей процесс опускания механизма в требуемое положение.
Запредельная нагрузка, испытанная устройством, которая приводит к изгибу штока.

После разборки агрегата можно заметить, что устройство имеет цилиндр, содержащий поршень или шток, перемещаемый внутри него при наличии рабочего масла. Давление на жидкость создается в процессе работы клапана цилиндра. Имеется насос, который направляет жидкость в цилиндр.

Устройство опускает груз со скоростью, регулируемой при наличии отверстия. Оно необходимо для вытекания поступающей жидкости из цилиндра. В домкрате имеется резьба на штоках, корпусах и основаниях.

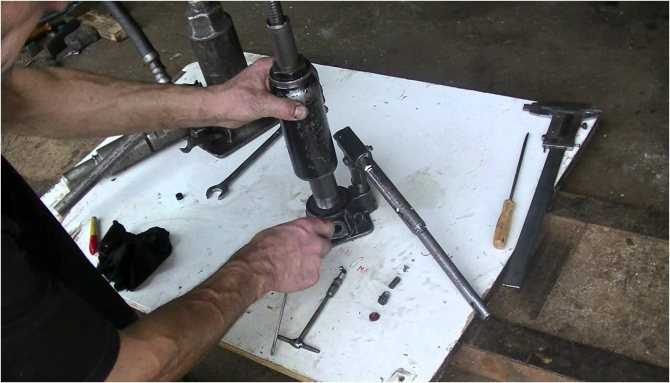

Мероприятия по разборке домкрата

Схема ремонта домкрата.

Для вскрытия агрегата выполняют следующие основные шаги:

Разбирают агрегат полностью с использованием ключей.
Откручивают элементы крепежа.
Извлекают из устройства клапан, который стравливает масло, а также первичный поршень.
Осуществляют детальный осмотр агрегата для проверки качества шарика специального клапана и прокладок, чтобы произвести их замену.
Зачищают устройство от излишних элементов и промывают систему.
После вскрытия агрегата производят замену масла.

Это должно быть веретенное масло, обладающее высоким классом либо типом Total LHM+. Далее производят установку других резинок и сливают масло, бывшее в употреблении.

Для полного слива подъемную часть устройства перемещают вниз, а потом вверх. Открытые камеры позволяют произвести освобождение всей жидкости поршня. Прижимающая пружина устройства должна быть снята. Далее закрывают клапан, стравив масло с использованием запорного шарика. Для точного попадания масла в устройство требуется осуществлять поднятие домкрата вверх, а затем опускать его вниз. В завершение работ осуществляют установку крепежа: штифтов и шпилек.

Устройство оснащено двумя клапанами – штуцерами, открывающимися под давлением. Каждый из них имеет подпружиненную “затычку”, которая является гвоздиком со шляпкой. Его острие должно входить в дырку малых размеров, а шляпка при этом будет упираться в специальную пружину.

Схема паркового гидравлического домкрата.

Первый клапан обычно открывается под давлением со стороны рычага, он откручивается для спуска. Происходит запуск масла в большой “держательный” цилиндр после того, как он прошел малый “качательный”. Когда падает давление от рычага, то клапан начинает держать масло, будучи закрытым. Второй клапан необходим для травления в резервуар из большого “держательного” цилиндра в условиях превышения нагрузки.

Перед поднятием груза домкрат настраивают на определенную массу груза, чтобы он не смог лопнуть во время перекачивания, иначе некоторые детали могут просто вылететь из корпуса механизма. Поэтому прокачка домкрата требует соблюдения мер безопасности.

Предварительно оба клапана разбирают, чтобы проверить, где находится пружина с “гвоздем”, верное ли у них положение. Разбирают устройство, постелив какой-либо материал или газету. Следят за тем, чтобы ни одна мелочь не смогла вылететь со своего места и потеряться, поскольку замену детали потом будет очень трудно найти.

В случае появления неисправностей после прокачивания домкрата требуется залить масло через какой-либо из клапанов, можно через первый. Лапа домкрата должна быть медленно поднята руками, а штуцер направлен вверх, чтобы при спуске мог выйти воздух, но не до конца. Это может привести к вылету резиновой пробки, имеющей форму большой заклепки на поверхности цилиндра.

Производя разборку второго клапана, его настраивают заново, учитывая правильный вес. Закручивать сильно не надо, поскольку спускание воздуха происходит под нагрузкой. Осуществляя постепенное закручивание, поднимают груз установленного веса. После этого прокачка прекращается. Затем проверяют возможность спуска в случае превышения веса.

Технология прокачивания гидродомкрата

Прокачивание гидравлического приспособления начинается с промывки механизма гидравлического приспособления.

Промывка инструмента обеспечивает нормальную работу инструмента. В процессе эксплуатации внутрь приспособления на различные части механизма проникают загрязнения, которые способны спровоцировать серьезные поломки, вплоть до отказа агрегата работать.

После слива рабочей жидкости емкость заполняется промывочной спецжидкостью. В процессе промывания спецжидкостью из устройства удаляются все загрязнения. После удаления загрязнений промывочная спецжидкость сливается, и резервуар заполняется рабочей жидкостью. В процессе прокачивания рабочее масло переходит из емкости для заливки в рабочую полость, этот процесс осуществляется достаточно быстро и не занимает много времени.

При осуществлении процедуры происходит постепенное вытеснение воздуха из рабочей полости. Повторять операцию прокачки следует до тех пор, пока все воздушные пузыри не будут вытеснены из резервуара. Все операции по замене рабочей жидкости и промывке приспособления следует проводить в полном соответствии с инструкцией, прилагаемой к приспособлению заводом-изготовителем. Дело в том, что различные по конструкции гидравлические приспособления имеют различную технологию замены рабочей жидкости.

После завершения работ следует закрыть перепускной клапан и отверстие масляного резервуара.

Гидравлический домкрат – это механизм, который позволяет поднять предмет на определенную высоту. Чаще всего применяется в сервисах технического обслуживания.

Устройство гидравлического подъемника

Основные составляющие системы — корпус, подвижный поршень и жидкая среда (машинное масло). Корпус выполняется из прочного металла в форме цилиндра. Он служит одновременно направляющей для штока и емкостью для технической жидкости. Дополнительные элементы, приводящие устройство в работу:

Использование клапанов позволяет увеличить усилие, подаваемое на рычаг в десятки раз. Плунжер необходим для передвижения поршня методом транспортировки рабочей жидкости в емкость под ним. Клапан не позволяет жидкости перетечь назад в общую емкость. Постепенно плунжер перекачивает все больше жидкости под поршень, поднимая его. А чтобы груз опустился, необходимо только позволить маслу вернуться в общую емкость, приоткрыв клапан.

Применение гидравлических домкратов

Подъемные устройства применяются для фиксации, передвижения и поднятия тяжелых грузов: строительных плит, станков, автомобилей, колонн. Их грузоподъемность может составлять сотни тонн. В зависимости от назначения меняется конструкция и размеры станка. Высокая производительность и простота обслуживания сделала домкраты незаменимыми на производстве, станциях техобслуживания автомобилей, в перерабатывающей отрасли, на электростанциях, складах и в других производственных сферах. Автолюбители тоже не обходятся без собственных компактных подъемников. А возможность перемещать грузы по вертикали и горизонтали повсеместно эксплуатируется на стройплощадках.

Советы по эксплуатации

Секрет бесперебойной и продолжительной работы любого инструмента лежит на поверхности и доступен каждому, кто хочет сохранить его эффективность на долгое время. Современная техника безопасности и правила эксплуатации, составлены на основе совокупности колоссального опыта производителей и пользователей технологичного оборудования. При соблюдении конкретных и вполне простых рекомендаций, прокачка домкрата потребуется очень нескоро, а удобство эксплуатации инструмента всегда будет на высоте.

Превышение допустимой нагрузки в 9 из 10 случаев влечет за собой поломку устройства. Не стоит допускать и пиковых значений, а ограничить диапазон поднимаемых тяжестей до 95% от заявленных производителем возможностей.
Установку домкрата следует производить исключительно на ровную и твердую поверхность. Подъем грузов с нестабильной точкой опоры, повышает шанс срыва с неприятными последствиями, для объекта, инструмента и оператора.

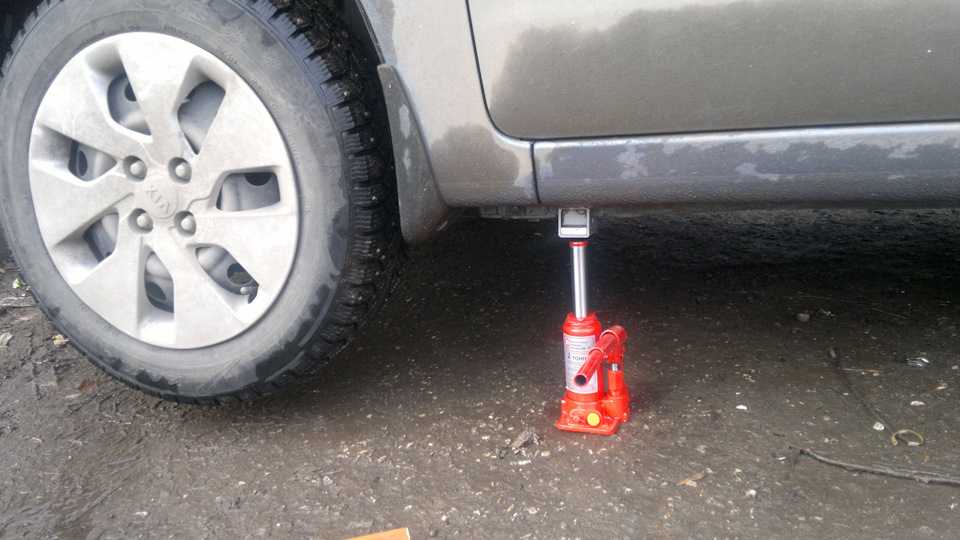

При подъеме авто, необходимо убедиться в фиксации колес ручником или подпорками.
Для спуска штока домкрата, поворачивайте перепускной вентиль плавно, не более чем на 1 оборот. Медленное открытие канала не позволит жидкости быстро перетечь в другой резервуар и груз опуститься без рывков.
Во избежание вытекания жидкости, транспортировку домкрата следует производить в его рабочем положении. Бутылочные и ромбические перевозят в вертикальном положении, а подкатные в горизонтальном.
Не допускайте контакта домкрата с водой, во избежание образования коррозии. При попадании грязи или влаги, необходимо вытереть её сухой ветошью.
Подвижные части конструкции, такие как крепление рычага и поршень насоса и выдвижной удлинительный винт, следует периодически смазывать. Два последних элемента следует опускать после работы. Хранение гидравлического домкрата с поднятым винтом и поршнем насоса, может вызвать коррозию.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Способы прокачки других видов

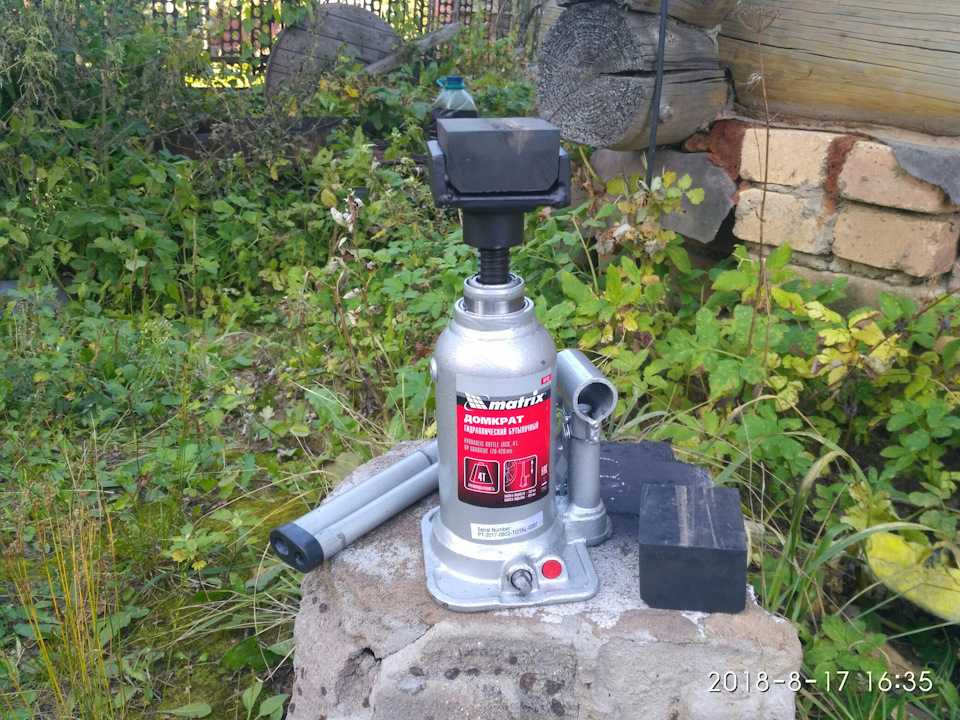

Прокачать гидравлический домкрат бутылочного типа своими руками. Домкраты этой разновидности имеют очень простое устройство и принцип работы. Устанавливаются в грузовых транспортах, предназначенных для транспортировки тяжелых грузов. Минимальная грузоподъемность бутылочного домкрата составляет 3 тонны, а максимальная до 200 тонн.

Есть 2 вида вертикального гидравлического домкрата: одноштоковый и двуштоковый. Первый имеет простую конструкцию и очень удобен в эксплуатации, в основном применяется при монтажных работах в строительстве, при ремонте авто и в других целях. Принцип работы второго основан на установке двух штоков, благодаря чему и достигается высокая грузоподъемность.

Что касается технологии прокачки, бутылочный домкрат ничем не отличается от подкатного. Чтобы прокачать бутылочный гидравлический домкрат также необходимо прочистить механизм от рабочей жидкости и масла. Для прочистки нужно открутить клапан и слить использованную жидкость, а затем и масло с помощью прокачки насоса.

Если оборудование, даже после замены жидкости и масла продолжает работать не корректно, то нужно еще раз проверить рабочую область на наличие воздуха, накопившегося в ходе эксплуатации. Для ее удаления следует открыть пропускной клапан и пробку от емкости для масла и прокачать насос до полного выведения пузырьков воздуха из рабочих цилиндров. А затем закрыть пропускной клапан и крышку от масляной емкости.

https://youtube.com/watch?v=I9gfhGRApNQ

Прокачать гидравлический домкрат 5 тонн может потребоваться также в случае загрязнения и попадания воздуха. Домкрат с грузоподъемностью 5 тонн обычно применяется в автосервисах. Поэтому автомобильный домкрат больше остальных нуждается в прокачке из-за сильной нагрузки. Чтобы прокачать домкрат в 5 тонн, нужно провести те же действия что, и в рассмотренных выше

Основная цель прокачки заключается в удалении накопившегося воздуха, причем важно повторять прокачку насоса до полного его удаления из рабочего механизма, в противном случае домкрат не сможет поднять даже самый легкий груз

С каждым годом всё больше автомобилистов отдают предпочтение гидравлическим домкратам. Оборудование просто в эксплуатации и требует минимальных усилий для поднятия достаточно большой массы. Отдельные виды устройств занимают немного места и станут незаменимым помощниками в поездках. Зная, как прокачать гидравлический домкрат, можно самостоятельно проводить его обслуживание, не обращаясь в сервис.

Как и любое устройство, работающее на гидравлике, домкрат необходимо периодически проверять и при необходимости подливать масло и прокачивать систему. Если в гидравлическом домкрате появились пузырьки воздуха, то он теряет свою функциональность, поэтому необходимо своевременно проводить прокачку. Специалисты рекомендуют ежегодно прокачивать оборудование не менее 2 раз. Такая частота предотвратит преждевременный износ домкрата и позволит ему прослужить не одно десятилетие. Так как прокачать гидравлический домкрат достаточно легко, то эту процедуру может выполнить любой автомобилист.

Как правильно прокачать гидравлический домкрат? Замена масла и удаление воздуха из системы в 6 этапов

Как прокачать гидравлический или подкатной домкрат бутылочного типа

Многие автомобилисты на протяжении не одного десятка лет задаются вопросом, как прокачать гидравлический домкрат. Чтобы проделать эту операцию, необходимо ознакомиться с технологией ее выполнения, а также учитывать причины, по которым снизилось эффективное функционирование устройства.
Гидродомкрат является приспособлением, которое способно выполнять широкий спектр функций.

Его активно используют на станциях технического обслуживания автомобилей и в мастерских, чтобы поднимать транспортные средства на необходимую высоту.

В связи с рядом причин через определенный промежуток времени эффективность работы устройства снижается. Именно поэтому каждый водитель должен знать, как самостоятельно и правильно прокачивать гидравлический тип подъемника.

Устройство гидравлического домкрата

Причины, из-за которых снижается эффективность работы домкрата

Перед тем как прокачивать гидравлическое оборудование, необходимо установить причины, из-за которых ухудшилась его функциональность. Распространенными факторами нарушения нормального функционирования механизма являются загрязнения, а также попадание воздушных масс в полость подъемника.

Ограничение возможностей домкрата влечет за собой образование коррозии на поверхности рабочего цилиндра.

Частые причины, из-за которых нужно осуществлять прокачку подъемного устройства:

высокая нагрузка, которая провоцирует сгибание гидравлического штока;
образование воздушных пузырьков;
внутренняя коррозия механизма;
некачественное масло, которое заправляют в домкрат, что вызывает его стремительную порчу.

Что касается первичного поршня, его необходимо извлечь и тщательно осмотреть на наличие возможных поломок.

Шарики на клапанах и прокладки также осмотреть, и если их внешний вид будет неудовлетворительным, комплектующие следует заменить.

Чтобы устранить загрязнения и другие посторонние элементы, детали также нужно промыть. После того как механизм будет собран, в него заливают качественное масло и начинают качать.

Чтобы конструкция нормально функционировала, рекомендуется пользоваться только специальными видами масел. В противном случае достичь полной мощности в процессе использования подъемника будет сложно.

Ситуации, при которых требуется проведение доработки домкрата

Если замечены малейшие признаки неисправности гидравлики, рекомендуется приступать к ее прокачке, чтобы работа была стабильной.

Частота эксплуатации подъемника влияет на частоту проведения заправки и прокачки, а также на их периодичность.

При частом использовании гидравлической конструкции к ее прокачиванию следует прибегать раз в месяц, а если конструкция используется редко — не реже 3-4 на протяжении всего года.

Чтобы устройство прослужило на протяжении длительного периода времени, необходимо следить за качеством используемого масла, а также за клапанами и сальником.

Детали гидравлического домкратаПеред тем как проводить ремонтные работы конструкции, нужно обзавестись специальной промывочной жидкостью и маслом, а также задаться вопросом, как спустить домкрат.

К преимуществам гидравлического оборудования относят высокую надежность в работе, но даже такое устройство следует окружить обслуживанием и регулярным уходом. Проведение ремонтных работ может понадобиться в таких ситуациях:

попадание грязи и образование коррозии во внутреннем цилиндре устройства;
большое количество воздушных пузырьков, присутствующих в масле подъемника;
снижение грузоподъемных показателей, а также невыполнение примитивных операций;
потеря показателей мощности подъемной конструкции.

Во избежание появления поломок домкрата проводить профилактические работы рекомендуется с соблюдением графика обслуживания. С помощью удаления пузырьков воздуха и систематической прокачки рабочий механизм снова будет способен работать на полную мощность.

Как правильно заменить жидкость в гидравлическом устройстве

Для прокачки гидродомкрата следует обзавестись такими необходимыми инструментами и материалами, как набор отверток, гаечные ключи, специальная промывочная жидкость и качественное масло.

Последовательность замены жидкости:

Первым делом нужно открутить заливочную пробку и слить старую рабочую жидкость. Промывать гидродомкрат следует для того, чтобы очистить гидравлическое приспособление от попавшей в него грязи (в некоторых случаях такую процедуру проделывают 2-3 раза).
Предварительно перед процедурой промывания рекомендуется подготовить емкость, в которую будет сливаться жидкость. После промывания механизма устройство заполняют маслом. В процессе наполнения механизма оно находится очень низко, что позволяет достичь максимального уровня заливки. Опытные автомобилисты рекомендуют слегка опустить шток подъемника, переключив специальный винт («голову» устройства) в положение «слив».
После того как будет залита функциональная жидкость, необходимо провести первую прокачку устройства, в процессе которой может понадобиться дополнительная заливка. Прокачивать и доливать масло нужно до тех пор, пока уровень опускания жидкости не достигнет максимальной отметки. Такую процедуру может выполнить даже неопытный водитель, поскольку здесь не требуется прилагать особых усилий.

Прокачка гидравлического домкрата в домашних условияхПеред прокачкой гидравлического приспособления следует со всей ответственностью отнестись к выбору качественного масла.

К примеру, в зимнее время года рекомендуется отдавать предпочтение специальному морозостойкому синтетическому маслу. Оно соответствует техническим требованиям, которые могут быть предъявлены подъемником в процессе эксплуатации зимой.

Технологии прокачивания гидродомкрата

Начинать прокачивание гидравлического приспособления нужно с тщательной промывки всего механизма.

Если не промывать подъемник на протяжении длительного периода времени, он может прийти в негодность.

После того как слита вся рабочая жидкость, емкость следует заполнить специальным промывочным маслом, в процессе чего исчезнут все существующие загрязнения.

Как только устройство было очищено от грязи, промывочную специальную жидкость необходимо слить, а рабочим маслом заполнить весь резервуар.

В процессе прокачки домкрата происходит переход рабочего масла из емкости для заливания в рабочий цилиндр (данный процесс длится 10-15 минут).

При выполнении вышеописанных манипуляций из рабочего цилиндра постепенно вытесняется весь воздух.

В случае, если пузыри воздуха не были полностью вытеснены из резервуара, необходимо прибегнуть к повторному проведению прокачивания.

Промывать приспособление и полностью заменять рабочую жидкость нужно с соблюдением всех предписаний и рекомендаций, которые указаны производителем в техническом паспорте.

Та или иная конструкция гидравлического механизма предусматривает разный алгоритм замены рабочего масла. После того как все работы будут завершены, отверстие масляного резервуара и перепускной клапан нужно герметично закрыть.

Основные ошибки неправильного использования, которые приводят к поломке, и как их избежать

Наиболее распространенная причина такого явления представлена вытеканием масла. Чтобы избежать такой проблемы, необходимо постоянно доливать и контролировать объем жидкости в цилиндре.

Уменьшение объема рабочей жидкости провоцирует поврежденный уплотнитель, сальники, а также его естественная убыль.

Сальники гидравлического домкратаЕсли качество работы устройства снижается из-за наличия пузырей воздуха в цилиндре, рекомендуется прибегнуть к прокачке.

Еще одной распространенной причиной поломки гидравлического оборудования является образование коррозии.

Если она появляется на внутренней части корпуса или на выдвигаемом поршне, поломки будут частыми и серьезными. Изогнутый шток также является серьезной проблемой. Это можно объяснить тем, что при определенных конструктивных особенностях оборудования детали, пришедшие в непригодность, можно заменить.

Но часто гидравлический или бутылочный домкрат с неисправным штоком проблематично починить даже в специальной мастерской.

При попадании грязи в рабочую камеру подъемник также будет плохо функционировать, а для удаления загрязнений рекомендуется использовать керосин, которым промывают всю систему.

Вне зависимости от того, что привело к поломке подъемной конструкции, неопытному автомобилисту лучше доверить его прокачку и ремонт специалисту.

Ведь даже несмотря на то, что услуги профессионала обойдутся несколько дороже, чем самостоятельная починка, в специализированном центре можно получить гарантию того, что отремонтированная конструкция будет оптимально и качественно функционировать.

Также это поможет избежать еще больших поломок, исправить которые будет уже невозможно.

Предупреждения

Неправильная утилизация гидравлических жидкостей не только не наносит ущерба окружающей среде, но и может быть незаконной в вашем регионе. Отнесите использованную жидкость в авторемонт или мастерскую по техническому обслуживанию оборудования для правильной утилизации.
Не допускайте, чтобы какая-либо гидравлическая жидкость капала или проливалась на окрашенные участки вашего оборудования, так как это может привести к образованию пузырьков или обесцвеченной краски. Если вы случайно пролили его, немедленно вытрите его чистой влажной тканью.

Как прокачать гидравлический домкрат

Довольно широкое распространение получили гидравлические домкраты. Особенности конструкции определяют то, что они могут использоваться для подъема тяжелых механизмов самого различного типа. Чаще всего подобный инструмент приобретают для подъема автомобиля. Некоторые причины могут привести к снижению эффективности.

Как прокачать гидравлический домкрат

Почему снижается эффективность работы домкрата

Работа гидравлического домкрата основана на не сжимаемости жидкости, за счет чего она может передавать большое усилие. Частым обслуживаем подобной конструкции можно назвать прокачку гидравлики.

Подкатной домкратДомкрат бутылочного типа

Эффективность снижается по нижеприведенным причинам:

Наличии пузырьков воздуха.
Развитии коррозии основных элементов механизма. При изготовлении наружного корпуса и многих элементов применяется металл с повышенной коррозионной стойкостью. Дешевые варианты исполнения могут быть изготовлены из обычных сплавов, которые при воздействии влаги покрываются коррозией.
При появлении следов различных загрязнений, которые могут образовывать отложения.
Слишком высокая нагрузка приводит к деформации штока и других элементов. Именно поэтому нужно уделять внимание рекомендациям по эксплуатации

Устройство гидравлического домкрата

Современный подкатной домкрат может эксплуатироваться в течении длительного периода при правильном обслуживании. При несоблюдении рекомендаций по эксплуатации этот показатель снижается в несколько раз.

В каких случаях требуется ремонт гидравлического домкрата?

Специалисты рекомендуют прокачивать домкрат гидравлический периодически. Если устройство применяется часто, то подобная процедура проводится практически каждый месяц. Как правило, первый признак возникновения проблемы заключается в падении мощности.

Профилактика проводится в нижеприведенных случаях:

Повышение концентрации загрязняющих веществ в масле. Они существенно снижают эффективность конструкции.
Оборудование не справляется с поставленной задачей.
На поверхности жидкости могут образовываться пузырьки. Воздух редко попадает внутрь поршня, но подобная проблема тоже встречается.
Снижение показателя грузоподъемности. В спецификации устройства указывается то, на какой вес рассчитан подъемный механизм. Механические повреждения и многие другие проблемы приводят к снижению реального показателя грузоподъемности.

Схема для сборки гидравлического домкрата

Подобные проблемы проявляются не скоро в случае, если соблюдать правила по эксплуатации и не допускать механических деформаций корпуса.

Ремонт и прокачка домкрата своими руками

Как правило, все гидравлические домкраты представлены неразборной конструкцией, которая не может быть отремонтирована. Однако, во всех случаях можно выполнить прокачку. При рассмотрении того, как прокачать гидравлический домкрат, отметим следующие моменты:

Открывается специальный клапан, а также пробка с резервуара масла. Это требуется для слития старой жидкости и для заливания новой при прокачке.
Зачастую прокачка домкрата проводится по причине попадания большого количества загрязняющих веществ в рабочую часть устройства.

Домкрат в процессе ремонта

Гидравлический домкрат бутылочного типа рекомендуют прокачивать с учетом рекомендаций, которые размещены производителем. Удаление отработки проводится вплоть до того момента, пока в рабочем цилиндре не будет воздуха. Это связано с тем, что пузыри существенно снижают эффективность устройства, так как газ имеет меньшую плотность.

Проникновение воздуха

Воздух в гидравлике всегда приводит к плачевным последствиям. Это связано с тем, что воздушные карманы могут менять свой объем при сжатии. Многие производители создают герметичную конструкцию, за исключением нескольких клапанов.

Воздух попадает в цилиндр по причине механического повреждения или неправильной работы клапанов. Проблемы возникают также в случае неправильной заливки масла.

Прокачка домкрата

Как залить маслом домкрат: пошаговая инструкция

Прокачка гидравлики может быть проведена самостоятельно. Для этого потребуется:

Специальная промывка. Она обладает свойствами, которые позволяют удалить отложения различного типа. Приобрести подобный состав можно в специализированном магазине.
Масло, предназначенное для гидравлики. Есть два варианта исполнения: один для лета, второй для зимнего периода.

Заливка при прокачке проводится в несколько этапов:

Специальная пробка откручивается для того, чтобы слить старую жидкость. Она находится в нижней части конструкции, как правило, навинчивается на резьбе.
Для удаления загрязняющих веществ нужно провести промывку конструкции специальным веществом.
Специальная жидкость заливается несколько раз. Для ее полного удаления проводится прокачка.

После полного очищения рабочего цилиндра рабочее вещество заливается для полного заполнения рабочего цилиндра. На момент заполнения емкости поршень должен находится в нижней мертвой точке.

Заливка масла в домкрат

В заключение отметим, что нужно уделять довольно много внимания выбору наиболее подходящего масла.

Для зимнего периода подбирается морозостойкий синтетический вариант исполнения, так как оно может выдерживать воздействие низких температур.

Гидравлический домкрат в зимний период рекомендуют использовать временно, так как прокладки и уплотнители также восприимчивы к воздействию высокой температуры.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция и принцип действия

Модельный ряд жидкостных подъемников имеет внушительную численность разновидностей, со своими особенностями строения. Подкатные, бутылочные, ромбические, зацепные и прочие гидравлические домкраты, имеют свой принцип подъема, однако конструкция основного механизма остается единой для всех. Создание давления высокой силы происходит в прочном герметичном резервуаре, под действием которого выдвигается шток, выполняющий функцию упора, воздействующего на груз. Для более полного понимания устройства, перечислим его основные элементы:

Поршень
. Прочное основание для упора, двигающего вместе с ним.
Цилиндр
. Герметичный резервуар, куда накачивается жидкость.
Поршень насоса
. Производит перекачивание масла из одной камеры в другую.
Камера насоса
. Промежуточное звено, между камерой рабочей жидкости и цилиндром.
Масляный резервуар
. Именуется так же камерой рабочей жидкости. Содержит запас жидкости, для перекачивания в блок цилиндра.
Возвратный клапан
. Контролирует движение перекачиваемой насосом жидкости, позволяя перемещаться только в одном направлении. Через него, масло попадает в цилиндр, но вытечь уже не может.
Рычаг
. Осуществляет давление на поршень насоса. За счет продуманного метода крепления, увеличивает силу нажима в несколько раз.
Перепускной вентиль
. Открывает и закрывает каналы между цилиндром и масляным резервуаром. Служит для нормализации давления и спуска штока.

Как прокачать гидравлический или подкатной домкрат бутылочного типа

Гидродомкрат является приспособлением, которое способно выполнять широкий спектр функций. Его активно используют на станциях технического обслуживания автомобилей и в мастерских, чтобы поднимать транспортные средства на необходимую высоту. В связи с рядом причин через определенный промежуток времени эффективность работы устройства снижается. Именно поэтому каждый водитель должен знать, как самостоятельно и правильно прокачивать гидравлический тип подъемника.

Устройство гидравлического домкрата

Содержание

Причины, из-за которых снижается эффективность работы домкрата
Ситуации, при которых требуется проведение доработки домкрата
Как правильно заменить жидкость в гидравлическом устройстве
Технологии прокачивания гидродомкрата
Основные ошибки неправильного использования, которые приводят к поломке, и как их избежать

Причины, из-за которых снижается эффективность работы домкрата

Ограничение возможностей домкрата влечет за собой образование коррозии на поверхности рабочего цилиндра.

Частые причины, из-за которых нужно осуществлять прокачку подъемного устройства:

высокая нагрузка, которая провоцирует сгибание гидравлического штока;
образование воздушных пузырьков;
внутренняя коррозия механизма;
некачественное масло, которое заправляют в домкрат, что вызывает его стремительную порчу.

Чтобы устранить дефекты, следует придерживаться ряда определенных правил. Все крепежи аккуратно откручивают, после чего извлекают клапан, который отвечает за то, чтобы рабочая жидкость стравливалась. Что касается первичного поршня, его необходимо извлечь и тщательно осмотреть на наличие возможных поломок. Шарики на клапанах и прокладки также осмотреть, и если их внешний вид будет неудовлетворительным, комплектующие следует заменить.

Обратите внимание!

Ситуации, при которых требуется проведение доработки домкрата

Если замечены малейшие признаки неисправности гидравлики, рекомендуется приступать к ее прокачке, чтобы работа была стабильной. Частота эксплуатации подъемника влияет на частоту проведения заправки и прокачки, а также на их периодичность. При частом использовании гидравлической конструкции к ее прокачиванию следует прибегать раз в месяц, а если конструкция используется редко — не реже 3-4 на протяжении всего года.

Важно!

Детали гидравлического домкрата

Перед тем как проводить ремонтные работы конструкции, нужно обзавестись специальной промывочной жидкостью и маслом, а также задаться вопросом, как спустить домкрат.

попадание грязи и образование коррозии во внутреннем цилиндре устройства;
большое количество воздушных пузырьков, присутствующих в масле подъемника;
снижение грузоподъемных показателей, а также невыполнение примитивных операций;
потеря показателей мощности подъемной конструкции.

На заметку.

Как правильно заменить жидкость в гидравлическом устройстве

Последовательность замены жидкости:

Первым делом нужно открутить заливочную пробку и слить старую рабочую жидкость. Промывать гидродомкрат следует для того, чтобы очистить гидравлическое приспособление от попавшей в него грязи (в некоторых случаях такую процедуру проделывают 2-3 раза).
Предварительно перед процедурой промывания рекомендуется подготовить емкость, в которую будет сливаться жидкость. После промывания механизма устройство заполняют маслом. В процессе наполнения механизма оно находится очень низко, что позволяет достичь максимального уровня заливки. Опытные автомобилисты рекомендуют слегка опустить шток подъемника, переключив специальный винт («голову» устройства) в положение «слив».
После того как будет залита функциональная жидкость, необходимо провести первую прокачку устройства, в процессе которой может понадобиться дополнительная заливка. Прокачивать и доливать масло нужно до тех пор, пока уровень опускания жидкости не достигнет максимальной отметки. Такую процедуру может выполнить даже неопытный водитель, поскольку здесь не требуется прилагать особых усилий.

Прокачка гидравлического домкрата в домашних условиях

Перед прокачкой гидравлического приспособления следует со всей ответственностью отнестись к выбору качественного масла.

Технологии прокачивания гидродомкрата

Начинать прокачивание гидравлического приспособления нужно с тщательной промывки всего механизма.

Промывка необходима, чтобы инструмент нормально функционировал, поскольку в процессе его использования в основание различных частей попадает грязь, которая нередко становится причиной серьезных поломок. Если не промывать подъемник на протяжении длительного периода времени, он может прийти в негодность.

После того как слита вся рабочая жидкость, емкость следует заполнить специальным промывочным маслом, в процессе чего исчезнут все существующие загрязнения. Как только устройство было очищено от грязи, промывочную специальную жидкость необходимо слить, а рабочим маслом заполнить весь резервуар. В процессе прокачки домкрата происходит переход рабочего масла из емкости для заливания в рабочий цилиндр (данный процесс длится 10-15 минут).

При выполнении вышеописанных манипуляций из рабочего цилиндра постепенно вытесняется весь воздух. В случае, если пузыри воздуха не были полностью вытеснены из резервуара, необходимо прибегнуть к повторному проведению прокачивания. Промывать приспособление и полностью заменять рабочую жидкость нужно с соблюдением всех предписаний и рекомендаций, которые указаны производителем в техническом паспорте.

Обратите внимание!

Основные ошибки неправильного использования, которые приводят к поломке, и как их избежать

Гидродомкрат является полезной вещью, но, к большому сожалению, не вечной. Если подъемник не функционирует должным образом, нужно задаться вопросом, что же спровоцировало его поломку и почему гидравлический домкрат не поднимает под нагрузкой 5 тонн. Наиболее распространенная причина такого явления представлена вытеканием масла. Чтобы избежать такой проблемы, необходимо постоянно доливать и контролировать объем жидкости в цилиндре. Уменьшение объема рабочей жидкости провоцирует поврежденный уплотнитель, сальники, а также его естественная убыль.

Сальники гидравлического домкрата

Важно!

Если качество работы устройства снижается из-за наличия пузырей воздуха в цилиндре, рекомендуется прибегнуть к прокачке.

Еще одной распространенной причиной поломки гидравлического оборудования является образование коррозии. Если она появляется на внутренней части корпуса или на выдвигаемом поршне, поломки будут частыми и серьезными. Изогнутый шток также является серьезной проблемой. Это можно объяснить тем, что при определенных конструктивных особенностях оборудования детали, пришедшие в непригодность, можно заменить. Но часто гидравлический или бутылочный домкрат с неисправным штоком проблематично починить даже в специальной мастерской.

Вне зависимости от того, что привело к поломке подъемной конструкции, неопытному автомобилисту лучше доверить его прокачку и ремонт специалисту. Ведь даже несмотря на то, что услуги профессионала обойдутся несколько дороже, чем самостоятельная починка, в специализированном центре можно получить гарантию того, что отремонтированная конструкция будет оптимально и качественно функционировать. Также это поможет избежать еще больших поломок, исправить которые будет уже невозможно.

Как прокачать гидравлический домкрат бутылочного типа видео

Почему снижается эффективность работы домкрата

Подкатной домкрат

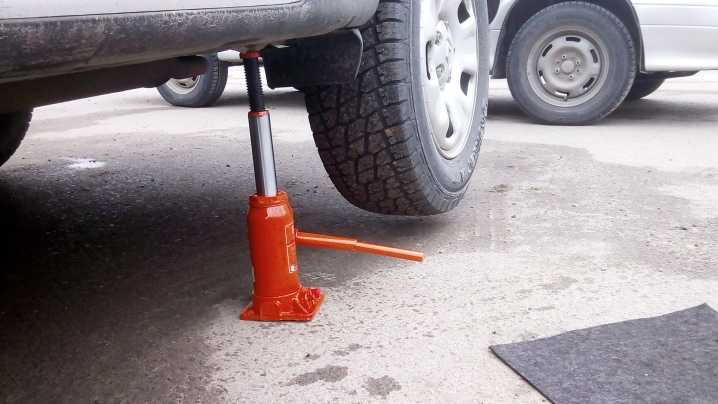

Домкрат бутылочного типа

Эффективность снижается по нижеприведенным причинам:

Наличии пузырьков воздуха.
Развитии коррозии основных элементов механизма. При изготовлении наружного корпуса и многих элементов применяется металл с повышенной коррозионной стойкостью. Дешевые варианты исполнения могут быть изготовлены из обычных сплавов, которые при воздействии влаги покрываются коррозией.
При появлении следов различных загрязнений, которые могут образовывать отложения.
Слишком высокая нагрузка приводит к деформации штока и других элементов. Именно поэтому нужно уделять внимание рекомендациям по эксплуатации

Устройство гидравлического домкрата

Причины снижения эффективности функционирования домкрата

Перед тем как приступить к прокачке гидравлического оборудования, требуется определить причины ухудшения его работы. Нормальное функционирование домкрата может быть нарушено в результате загрязнений и попадания воздуха в рабочую полость инструмента. Ограничить возможности домкрата может процесс коррозии, повреждающий поверхность рабочего цилиндра. Наиболее частыми причинами, приводящими к необходимости осуществления прокачки домкрата, являются:

Детали гидравлического домкрата.

появление пузырьков воздуха;
внутренняя коррозия устройства;
высокая нагрузка, вызвавшая сгибание штока гидравлики;
загрязненное масло, заправленное в домкрат, вызвавшее порчу механизма.

Для того чтобы избавиться от этих дефектов, следует выполнить определенный перечень работ в следующей последовательности:

Аккуратно и полностью открутить крепежи.
Извлечь клапан, отвечающий за процесс стравливания рабочей жидкости.
Извлечь первичный поршень, его поверхность осмотреть на предмет появления повреждений.
Провести осмотр оборудования, при котором проверить состояние прокладок, шариков на клапанах, в случае неудовлетворительного их состояния заменить комплектующие.
Промыть механизмы, входящие в конструкцию домкрата, от загрязнений и посторонних элементов.
После сборки механизма залить новое масло и прокачать домкрат.

Для нормального функционирования гидравлического механизма требуется использовать только специальные виды масел, так как в ином случае оборудование будет неспособно работать на полную мощность.

В каких случаях требуется ремонт гидравлического домкрата?

Профилактика проводится в нижеприведенных случаях:

Повышение концентрации загрязняющих веществ в масле. Они существенно снижают эффективность конструкции.
Оборудование не справляется с поставленной задачей.
На поверхности жидкости могут образовываться пузырьки. Воздух редко попадает внутрь поршня, но подобная проблема тоже встречается.
Снижение показателя грузоподъемности. В спецификации устройства указывается то, на какой вес рассчитан подъемный механизм. Механические повреждения и многие другие проблемы приводят к снижению реального показателя грузоподъемности.

Схема для сборки гидравлического домкрата

Плюсы и минусы гидравлических домкратов

Преимущества:

высокая мощность;
простота в эксплуатации и обслуживании;
высокий уровень коэффициента полезного действия — около 80%;
возможность перемещения грузов весом до 200 т.

Недостатки:

не способны поднимать грузы с малой высоты;
уровень опускания груза установить невозможно;
требует постоянного наблюдения и сервисного обслуживания: добавления масла, замены прокладок и сальников;
перевозить и хранить их можно только в вертикальном положении, иначе вытечет рабочая жидкость;
работают достаточно медленно, циклично, поднимая груз каждый раз на маленькую высоту;
достаточно дороги;
ломаются чаще и ремонт обходится дороже, нежели механических аналогов.

Ремонт и прокачка домкрата своими руками

Открывается специальный клапан, а также пробка с резервуара масла. Это требуется для слития старой жидкости и для заливания новой при прокачке.
Зачастую прокачка домкрата проводится по причине попадания большого количества загрязняющих веществ в рабочую часть устройства.

Домкрат в процессе ремонта

Как правильно заменить жидкость в гидравлическом устройстве

Последовательность замены жидкости:

Первым делом нужно открутить заливочную пробку и слить старую рабочую жидкость. Промывать гидродомкрат следует для того, чтобы очистить гидравлическое приспособление от попавшей в него грязи (в некоторых случаях такую процедуру проделывают 2-3 раза).
Предварительно перед процедурой промывания рекомендуется подготовить емкость, в которую будет сливаться жидкость. После промывания механизма устройство заполняют маслом. В процессе наполнения механизма оно находится очень низко, что позволяет достичь максимального уровня заливки. Опытные автомобилисты рекомендуют слегка опустить шток подъемника, переключив специальный винт («голову» устройства) в положение «слив».
После того как будет залита функциональная жидкость, необходимо провести первую прокачку устройства, в процессе которой может понадобиться дополнительная заливка. Прокачивать и доливать масло нужно до тех пор, пока уровень опускания жидкости не достигнет максимальной отметки. Такую процедуру может выполнить даже неопытный водитель, поскольку здесь не требуется прилагать особых усилий.

Вам это будет интересно Какие домкраты лучше для легковых автомобилей: подбор по параметрам

Прокачка гидравлического домкрата в домашних условиях

Проникновение воздуха

Прокачка домкрата

Устройство гидравлического подъемника

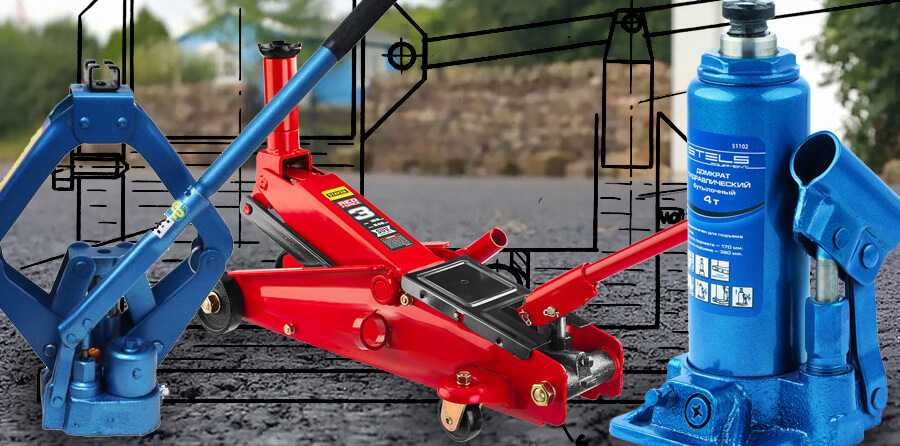

Виды гидравлических домкратов

Создано несколько типов устройств, удобных для использования в различных сферах:

Бутылочный домкрат — это наиболее распространенная и простая конструкция. Он способен поднять от двух до сотни тонн, имеет большую площадь опоры и компактный корпус. Поэтому такие механизмы обычно используют при ремонте различных видов автотранспорта, особенно грузовиков. Бутылочные домкраты могут иметь двухштоковую или одноштоковую конструкцию. Одноштоковые более простого устройства применяются при обслуживании железнодорожных вагонов, в строительстве, машиностроении, при производстве труборезов и трубогибов. Двухштоковые модели работают вертикально и горизонтально.

Подкатной домкрат напоминает конструкцией тележку, которая во время работы передвигается под поднимаемый груз. Управляется ручным рычагом, регулируется работа масляным клапаном. Чтобы открыть клапан, необходимо крутить ручку клапанного винта. Очень удобен для одностороннего подъема грузов. Поэтому хорош при замене колеса. Но работает исключительно на жесткой и ровной поверхности. Существует трансмиссионная разновидность, имеющая в конструкции поворотную раму.

Гибридные домкраты называют еще двухуровневыми и применяют в авторемонтных мастерских. Удобство их в наличии пары площадок для грузов. Фактически это сочетание бутылочной и подкатной моделей. Управляется станок ножной педалью и рычагом.

Ромбовый домкрат также применяется на автосервисах. Несущие, соединенные шарнирами, формируют ромб. Отсюда название механизма. Очень компактное устройство, удобное в перевозке и хранении.

Зацепной домкрат хорош там, где необходимо поднимать груз с небольшой высоты: передвижения станков, железнодорожных рельс. Конструкция основывается на бутылочной схеме.

Строй дом

Устройство гидравлического домкрата

Причины, из-за которых снижается эффективность работы домкрата

Ограничение возможностей домкрата влечет за собой образование коррозии на поверхности рабочего цилиндра.

Частые причины, из-за которых нужно осуществлять прокачку подъемного устройства:

высокая нагрузка, которая провоцирует сгибание гидравлического штока;
образование воздушных пузырьков;
внутренняя коррозия механизма;
некачественное масло, которое заправляют в домкрат, что вызывает его стремительную порчу.

Обратите внимание!

Виды гидравлических домкратов

Создано несколько типов устройств, удобных для использования в различных сферах:

Ситуации, при которых требуется проведение доработки домкрата

Важно!

Детали гидравлического домкрата

попадание грязи и образование коррозии во внутреннем цилиндре устройства;
большое количество воздушных пузырьков, присутствующих в масле подъемника;
снижение грузоподъемных показателей, а также невыполнение примитивных операций;
потеря показателей мощности подъемной конструкции.

На заметку.

В каких случаях требуется ремонт гидравлического домкрата?

Профилактика проводится в нижеприведенных случаях:

Повышение концентрации загрязняющих веществ в масле. Они существенно снижают эффективность конструкции.
Оборудование не справляется с поставленной задачей.
На поверхности жидкости могут образовываться пузырьки. Воздух редко попадает внутрь поршня, но подобная проблема тоже встречается.
Снижение показателя грузоподъемности. В спецификации устройства указывается то, на какой вес рассчитан подъемный механизм. Механические повреждения и многие другие проблемы приводят к снижению реального показателя грузоподъемности.

Схема для сборки гидравлического домкрата

Как правильно заменить жидкость в гидравлическом устройстве

Последовательность замены жидкости:

Первым делом нужно открутить заливочную пробку и слить старую рабочую жидкость. Промывать гидродомкрат следует для того, чтобы очистить гидравлическое приспособление от попавшей в него грязи (в некоторых случаях такую процедуру проделывают 2-3 раза).
Предварительно перед процедурой промывания рекомендуется подготовить емкость, в которую будет сливаться жидкость. После промывания механизма устройство заполняют маслом. В процессе наполнения механизма оно находится очень низко, что позволяет достичь максимального уровня заливки. Опытные автомобилисты рекомендуют слегка опустить шток подъемника, переключив специальный винт («голову» устройства) в положение «слив».
После того как будет залита функциональная жидкость, необходимо провести первую прокачку устройства, в процессе которой может понадобиться дополнительная заливка. Прокачивать и доливать масло нужно до тех пор, пока уровень опускания жидкости не достигнет максимальной отметки. Такую процедуру может выполнить даже неопытный водитель, поскольку здесь не требуется прилагать особых усилий.

Вам это будет интересно О реечных домкратах: сравнение аксессуаров, как сделать своими руками

Прокачка гидравлического домкрата в домашних условиях

Прокачка домкрата

Зачем нужна прокачка?

Профилактика потребуется при:

Наличии загрязняющих компонентов в масле в чрезмерном количестве. Посторонние примеси способны снизить эффективность конструкции и привести к серьезной поломке.
Появление пузырьков. Пузырьки в масле свидетельствует о том, что внутрь системы попал воздух. Хоть воздух и редко попадает в поршень, но также потребуется проверить и его состояние.
Снижение реальной грузоподъемности. Если домкрат не может поднять заявленную массу, то стоит провести профилактические работы или отнести в мастерскую для переборки прибора.

Порядок выполнения работ

Масло заливается до полного заполнение цилиндра, а поршень в этот момент должен находиться в нижней точке.

Технологии прокачивания гидродомкрата

Начинать прокачивание гидравлического приспособления нужно с тщательной промывки всего механизма.

Обратите внимание!

Как правильно прокачать подкатной гидравлический домкрат

Подкатной гидравлический домкрат особенно популярен, благодаря наличию высокой грузоподъемности, которая может достигать десятки тонн, и простоте эксплуатации. Этот тип домкрата считается наиболее надежной. Однако, даже самый лучший гидравлический домкрат может со временем потерять свою первоначальную эффективность, поэтому и появляется необходимость ее прокачать.

Как уже было сказано выше, основной причиной для прокачки гидравлики является загрязнение и попадание воздуха в рабочую область. Можно выделить несколько способов прокачать подкатной домкрат. Первый способ заключается, в том, чтобы открыть пропускной клапан и пробку емкости для масла, и быстрой прокачке насоса подкатого гидравлического домкрата. После чего весь воздух выводится из рабочей области. Затем закрыть пропускной клапан и пробку от емкости ля масла.

Другие варианты прокачки применяются в случаях, если с помощью первого не удалось полностью вывести воздух из рабочей области. Как узнать остался ли воздух в рабочей области после прокачки? При использовании домкрата, воздух, оставшийся внутри обязательно даст о себе знать, поскольку при его наличии оборудование не будет работать вовсе или же работать не корректно.

Читать также: Hilti te 5 характеристики

В этом случае, нужно найти такую деталь как запорная игла, которая входит в конструкцию любого гидравлического домкрата. Ее нужно открутить в два или три оборота, затем поднять настолько насколько позволяет конструкция, и опустить. И повторить эту процедуру несколько раз, до полного устранения воздуха из рабочей области.

Ремонт и прокачка домкрата своими руками

Существует несколько факторов, приводящих к нарушению работы гидравлического подъемника:

нехватка масла;
проникновение воздуха;
скопление грязи и ржавчины;
деформация штока.

Во время использования устройства масло постепенно вытекает, потому время от времени его следует подливать. Делается это с помощью ремкомплекта. Перед началом работ следует подготовить ведро для слива отработанного и свежее техническое масло.

с помощью гаечных ключей снимается крепление;
достается клапан слива и поршень;
поршни очищаются от грязи, ржавчины и проверяются на наличие сколов, деформации;
тщательно внутри и снаружи очищается клапан стравливания. Если на клапане обнаружены сколы или искривления, ставить назад его бесполезно, он подлежит замене. При осмотре клапана важно не потерять металлический шарик. Его неплотное прилегание к седлу нарушает работу домкрата;
теперь выработанное масло сливается методом прокачивания: рычаг нужно перемещать вверх-вниз до тех пор, пока масло не перейдет в основной цилиндр. Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения;
после слива масла очищаются все остальные детали;
заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать.

Лучший способ очистить домкрат от грязи — промывка его керосином. После стравливания масла в рабочую емкость заливается керосин и домкрат прокачивается. Предварительно снимается запорная игла. После чего керосин стравливается и устройство заполняется новой рабочей жидкостью.

Проникновение воздуха

Во время работы внутрь цилиндра проникает воздух, собираясь в пузырь, который постепенно ухудшает эффективность механизма. Чаще всего воздух проникает при недостатке масла. Чтобы избавиться от проблемы, необходимо прокачать подъемник:

снимается пробка масляного бака;
открывается масляный клапан;
домкрат интенсивно прокачивается несколько раз.

В процессе этих манипуляций воздух перемещается в масляный бак. Теперь следует перекрыть сливной клапан, на место установить пробку.

Процедуру можно повторить несколько раз. О том, что воздух проник в рабочую полость, говорит медленная работа или полная остановка подъемника.

Еще один способ стравливания воздуха из рабочего цилиндра:

открутите запорную иглу на 2 оборота;
поднимите плунжер до верхней позиции и опустите его;
повторите процедуру несколько раз.

Проблема не возникнет, если вовремя заправлять устройство маслом. В ходе заправки механизм нужно несколько раз прокачивать для изгнания воздуха из всех полостей!

Видеоролик с обзором и прокачкой подкатного домкрата:

Источник

Как пользоваться автомобильным домкратом

Если у вас когда-нибудь спустило колесо ночью в глуши, как у многих из нас, скорее всего, именно Джеку ЛеФрансу вы должны благодарить за возвращение на дорогу.

С изобретением автомобиля в конце 1800-х годов возникла потребность в инструменте для подъема транспортных средств с земли, чтобы выполнить ремонт или заменить спущенную шину, и было использовано множество элементарных и часто опасных концепций. Но именно Джозеф ЛеФранс из Квебека, Канада, носивший имя Джек, запатентовал ножничный домкрат в 1919 году.20. Его базовая конструкция используется до сих пор.

Почти 100 лет спустя использование автомобильного домкрата все еще может быть пугающим и опасным. Но соблюдая надлежащие меры предосторожности и процедуры, а также здравый смысл, вы можете поднять свой автомобиль и заменить шину, не нанеся себе вреда и не повредив свой автомобиль. Здесь мы рассмотрим различные типы доступных автомобильных домкратов, и мы включили много важных советов по безопасности, а также правильные методы для правильного подъема и опускания.

Два распространенных типа автомобильных домкратов

Автомобильные компании начали устанавливать ножничные домкраты, а также домкраты других конструкций в багажники автомобилей в 1950-х годах (вместе с запасным колесом). Эта практика оставалась универсальной до недавнего времени. Сегодня большинство новых легковых и грузовых автомобилей по-прежнему поставляются с домкратом и запаской, однако есть некоторые модели, которые не предназначены для снижения веса и увеличения экономии топлива.

На протяжении десятилетий автомобильные домкраты использовались автопроизводителями или продавались в магазинах различных конструкций, от ножничных домкратов, также известных как винтовые домкраты, до гидравлических напольных домкратов, бутылочных домкратов и даже пневматических автомобильных домкратов, которые поднимают автомобиль с помощью сжатого воздуха. Но наиболее распространенными типами, используемыми сегодня, являются надежные ножничные (из-за компактной упаковки, удобной для багажника) и гидравлический напольный домкрат, который чаще используется автолюбителями, профессиональными механиками и даже бригадами пит-лейн NASCAR.

Оба типа автомобильных домкратов бывают разных форм и размеров для подъема небольших автомобилей, более тяжелых больших автомобилей, а также грузовиков с высокой посадкой и внедорожников. Если вы собираетесь приобрести автомобильный домкрат, убедитесь, что он имеет достаточную грузоподъемность для безопасного подъема автомобиля. Цены варьируются от примерно 15 долларов за самый легкий ножничный домкрат, способный поднять одну тонну, до примерно 800 долларов за трехтонный гидравлический блок большой мощности, изготовленный из легкого алюминия. Но вам не нужно тратить так много, чтобы получить высококачественный гидравлический домкрат — многие из них доступны менее чем за 100 долларов.

Безопасность превыше всего

Никогда не забирайтесь под автомобиль или грузовик, если он поддерживается только домкратом. Домкрат может легко выскользнуть из-под автомобиля или выйти из строя, без предупреждения обрушив на вас тысячи фунтов веса. Другими словами, катастрофа. Если вы собираетесь залезть под автомобиль, сначала приобретите качественный набор домкратов. Всего за 35 долларов они стоят вложений. Не используйте коробки, шлакоблоки или кирпичи в качестве импровизированной замены.

Если вы меняете шину, вам не придется лезть под машину, поэтому домкраты не так необходимы, но их легко использовать, и они всегда являются хорошей мерой предосторожности.

Прежде чем поднимать автомобиль, убедитесь, что он стоит на твердой ровной поверхности. Никогда не используйте автомобильный домкрат на грязи или траве. Кроме того, коробка передач должна находиться в режиме парковки, а стояночный тормоз должен быть включен. Если у автомобиля механическая коробка передач, оставьте ее на первой передаче. В качестве дополнительной меры безопасности всегда рекомендуется забивать колесо деревянным бруском. Это гарантирует, что автомобиль не попытается откатиться. Если вы поднимаете переднюю часть автомобиля, заблокируйте заднее колесо. Если вы поднимаете заднюю часть, заблокируйте переднее колесо.

И, наконец, никогда не поднимайте автомобиль на обочине оживленной дороги, особенно на оживленной автостраде, межштатной автомагистрали или других крупных автомагистралях. Это чрезвычайно опасно, и каждый год многие люди погибают или получают серьезные травмы, совершая эту ошибку. Если вы получили плоскость, замедлитесь и потяните к плечу, но не останавливайтесь. Включите аварийную сигнализацию и медленно двигайтесь к следующему выезду, где вы найдете более безопасное место, чтобы поднять автомобиль и безопасно установить запасное колесо. Да, езда на спущенной шине может привести к повреждению колеса, однако это небольшая цена в интересах безопасности.

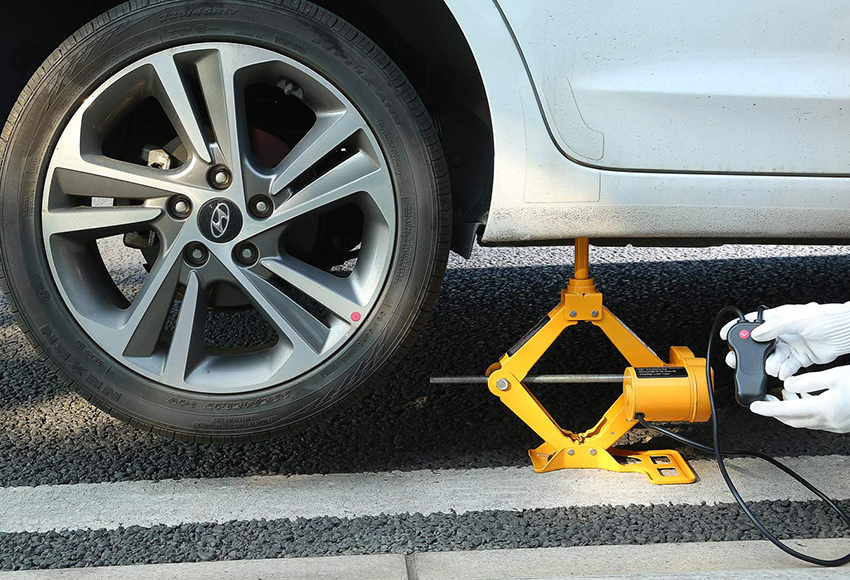

Как пользоваться автомобильным домкратом

Шаг 1: Если вы собираетесь поднимать автомобиль с помощью автомобильного домкрата, предоставленного производителем, проверьте в руководстве по эксплуатации правильное размещение домкрата под автомобилем, что, вероятно, на «сварном шве», расположенном между передней и задней шинами. Если вы установите домкрат неправильно, вы можете повредить автомобиль или, что еще хуже, он соскользнет с домкрата, что (как уже говорилось) опасно. Если вы поднимаете автомобиль с помощью купленного в магазине гидравлического домкрата, обязательно поместите его на рамную балку или другую прочную конструкцию ходовой части автомобиля между передними и задними колесами, вдали от топливопроводов и других хрупких частей.

Шаг 2: После того, как домкрат установлен правильно, автомобиль стоит на ровной поверхности и хотя бы одно колесо заблокировано, вы готовы поднять автомобиль. Если вы используете ножничный домкрат, вставьте стержень или поместите гаечный ключ на ручку и начните проворачивать вправо. Он должен медленно подняться и войти в контакт с транспортным средством, что добавит некоторое сопротивление. Продолжать идти. Сначала автомобиль будет подниматься на своей подвеске, однако в конечном итоге он выйдет из строя, и шина оторвется от земли. Подъем более одного колеса за раз возможен, но обычно в этом нет необходимости, особенно для начинающих самодельщиков.

Гидравлический домкрат работает по-другому и позволяет поднять автомобиль быстрее, но требует больше места. Чтобы поднять автомобиль с помощью гидравлического домкрата, качайте длинную рукоятку вверх и вниз, пока не достигнете необходимой высоты. В зависимости от используемого домкрата потребуется от трех до десяти накачек. Не поднимайте автомобиль выше, чем вам нужно. Достаточно приподнять шину на несколько дюймов над землей, чтобы снять колесо и заменить прокол или проверить тормоза или подвеску.

Шаг 3: Когда колесо оторвется от земли, поместите домкраты под автомобиль рядом с местом установки домкрата и опустите автомобиль, пока он не будет надежно опираться на домкраты. Если вы используете ножничный домкрат, просто поверните стержень или ключ в другом направлении (влево), чтобы опустить автомобиль. Чтобы опустить автомобиль гидравлическим домкратом, поверните длинную рукоятку влево. Но делайте это осторожно. Очень легко повернуть ручку слишком быстро и опустить машину быстрее, чем вы хотите.

Шаг 4: Когда автомобиль стоит на домкратах, слегка покачайте его, чтобы убедиться, что он закреплен и сбалансирован.

Шаг 5: По завершении работы используйте домкрат, чтобы поднять автомобиль с домкрата. Осторожно снимите их, а затем медленно опустите автомобиль на землю.

Последний совет: Если вы заменили колесо и шину, всегда перепроверяйте затяжку гаек, когда автомобиль стоит на земле.

Как работает домкрат для подъема нефти на поверхность

Где слушать онлайн:

Что такое насосный домкрат?

Домкрат-качалка — широко известное оборудование, используемое для перекачки сырой нефти из подземных резервуаров.

Как работает домкрат?

Производители используют домкраты-качалки как часть метода искусственной добычи, называемого штанговым подъемом. Вы также услышите, как это называется подъемной штангой или насосной системой.

Для чего используется штанговый подъемник?

Из всех видов механизированной подъемной техники наиболее распространенной является штанговая.

Если это еще не первая установленная форма механизированной добычи, штанговая подъемная система обычно является последней системой, используемой на скважине перед остановкой добычи. Штанговый подъемник может работать при низком пластовом давлении и продолжать добывать нефть в течение многих лет с небольшими эксплуатационными расходами и минимальными затратами на техническое обслуживание.

Поскольку штанговые насосы могут работать при низком пластовом давлении, они используются в большинстве скважин для отчистки. Отборная скважина — это нефтяная или газовая скважина, находящаяся ближе к концу периода рентабельной добычи, обычно добывающая менее 10 баррелей нефти в сутки (барр./д).

Какое оборудование необходимо для штангового подъемника?

Большинство наземных агрегатов представляют собой балочные насосы, которые включают в себя первичный двигатель и шестеренчатый редуктор. Эта система называется балочной насосной установкой. Общее название «штанговый подъемник» относится ко всем типам возвратно-поступательных методов подъема штанги, включая малоиспользуемые агрегаты с гидравлическим приводом или системы с высокой башней.

Вот почему вы можете слышать термины «штанговый подъем», «балочный насос», «насосная штанга» и «домкрат-насос», которые обычно используются для обозначения одной и той же формы механизированной добычи.

Обычная система подъема штанг может быть упрощена до трех основных компонентов: поверхностной насосной установки, колонны штанг и скважинной насосной установки. Давайте рассмотрим каждый из этих компонентов.

Поверхностная насосная установка

Поверхностная насосная установка включает в себя несколько основных компонентов, таких как первичный двигатель, редуктор (или редуктор), насосный станок и сальник.

Первичный двигатель

Система подъема штанги приводится в действие электродвигателем или двигателем внутреннего сгорания, называемым первичным двигателем. Он передает мощность с высокой скоростью и низким крутящим моментом на шестеренчатый редуктор.

Редуктор / коробка передач

Редуктор, также называемый коробкой передач, преобразует эту энергию в выходной высокий крутящий момент для насосного станка. Он позволяет изменять крутящий момент и скорость между двигателем и нагрузкой по мере необходимости.

Этот высокий крутящий момент необходим насосной установке для перемещения противовесов и штанговых колонн, а также столба нефти с глубины в тысячи футов под землей на поверхность.

Насосный домкрат

Насосный домкрат или насосная установка использует вращательное движение первичного двигателя и совершает возвратно-поступательное вертикальное движение колонны штанг, соединенных со скважинным насосом.

Домкрат насоса — это основной видимый элемент, который с годами получил множество креативных названий, таких как кивающий осел, лошадка-качалка, динозавр и жаждущая птица.

Сальник

Сальник плотно прилегает к полированному штоку и позволяет ему двигаться вверх и вниз без утечки масла. Он отводит добываемые жидкости из тройника-качалки в выкидную линию.

Колонна штанг

Полированная штанга

Полированная штанга является самой верхней штангой колонны штанг.

Колонна насосных штанг

Полированная штанга соединяется с длинной колонной насосных штанг или колонной штанг, которые соединяют наземный блок со скважинным насосом. Каждый раз, когда штанги и насосы перемещаются, объем добываемой жидкости поднимается на поверхность.

Насос в сборе

Скважинный насос в сборе

Скважинный насос — это компонент, который перемещает жидкость вверх по НКТ. Он состоит из насосной камеры, плунжера с ходовым клапаном (наездным клапаном) и стоячего клапана.

Когда плунжер движется вниз по насосной камере, ходовой клапан открыт, а стоячий клапан закрыт, что позволяет жидкости течь над плунжером.

Когда плунжер движется обратно вверх по насосной камере, стоячий клапан открывается, а ходовой клапан закрывается, всасывая больше жидкости из резервуара.

Насос в сборе действует как обратный клапан. Это позволяет жидкости течь вверх через шаровые затворы, но не обратно в резервуар.

Многоплунжерные насосы

Насосные агрегаты также могут иметь несколько плунжеров. Некоторые области применения, в которых может использоваться двухплунжерный насос, включают добычу нефти с высокой вязкостью или с низким соотношением газа к нефти.

ПРОБЛЕМЫ, СВЯЗАННЫЕ С НАСОСНЫМИ ДОКАТАМИ

Ограничения по объему

Одной из проблем с насосными домкратами является ограничение по объему. Если вы работаете с увеличенными объемами, вам, возможно, придется заменить насос на больший размер, чтобы приспособиться к изменяющимся условиям, что требует простоя буровой установки, чтобы вытащить штанги и насос из скважины.

Газовые помехи

Если скважина дает достаточно нефти, насосная установка может работать 24 часа в сутки, 7 дней в неделю, но по мере снижения добычи оператор может снизить скорость установки или включить ее с перерывами. Если насос работает слишком быстро, газ может выходить через те же отверстия, что и нефть.

Попадание газа в насос приводит к недостаточному созданию давления в насосе. В этих условиях насос не может открыть стоячий или ходовой клапан из-за сжатия газа.

Поскольку на поверхность почти ничего не вынесено, эта проблема известна как газовая интерференция. Это может стать «газовым замком», когда ни один клапан в насосе не открывается во время цикла хода.

Кайл Эндрюс

Кайл Эндрюс работает инструктором по продуктам и приложениям в Kimray. Он проводит обучение по продуктам и приложениям для отдела продаж и клиентов Kimray.

Еще от Kyle

Комплекты домкратов |Badger Ladder & Scaffold

Звоните и заказывайте по бесплатному номеру +1-800-863-9791

БЕСПЛАТНАЯ ДОСТАВКА по заказу более 3000 долл. США* в Вашингтоне

Пропустить содержимое

Точные совпадения только

Поиск в заголовке

Поиск.

Поиск в отрывке

сообщение

страница

Скрытое

Больше результатов…

Найдите комплект домкратов, который вам нужен для вашего строительного проекта. У Badger Ladder есть полностью обученный персонал, готовый помочь построить идеальную систему насосного домкрата для любой вашей работы. Начните с базового пакета и добавьте столько сцен или элементов оборудования для обеспечения безопасности, сколько необходимо для обеспечения Требования OSHA соблюдены.

Каждый из наших домкратов для насосов имеет заменяемые на месте компоненты и совместим с ведущими конкурентами. Наши алюминиевые компоненты домкрата насоса универсальны, надежны и просты в эксплуатации.

Есть вопросы о наших комплектах насосных станков? Пожалуйста, свяжитесь с нашей командой сегодня, позвонив нам по телефону 1 (800) 863-9791.

Английский
Испанский

Выберите комплект насосного домкрата

Насосный домкрат Basic
Пакет № 2 (2) Ступени 12 x 24 фута
Пакет №3 (2) 14 дюймов x 24 фута Ступени
Пакет № 4 (2) Ступени 20 x 24 фута
Пакет № 5 (2) Ступени 24 x 24 фута
Пакет №6 – длина 24 фута, высота 48 футов
Комплект №7 • 48 футов в ширину и 24 фута в высоту

Базовый насосный домкрат

В этот комплект входят:

(2) 24-футовые алюминиевые стойки
(2) опора для стойки
(2) алюминиевые Насосные домкраты
(2) Скобы насосного домкрата
(2) Алюминиевые скамейки насосного домкрата

В Badger Ladder работает полностью обученный персонал, готовый помочь построить идеальную систему насосного домкрата для любой вашей работы. Начните с базового пакета и добавьте столько ступеней или элементов оборудования для обеспечения безопасности, сколько необходимо для обеспечения соответствия требованиям OSHA. Каждый из наших домкратов для насосов имеет заменяемые на месте компоненты и совместим с ведущими конкурентами. Наши алюминиевые компоненты домкрата насоса универсальны, надежны и просты в эксплуатации.

Пожизненная гарантия от заводских дефектов на все изделия из алюминиевого домкрата.

В комплект не входят алюминиевые планки

Домкрат насоса Инструкция по эксплуатации

1484,00 $

Домкрат насоса Базовое количество

Комплект №2 (2) 12″ x 24’ ступеней

В этот комплект входят:

(2) 24-футовые алюминиевые опоры
(2) опора для стойки
(2) алюминиевые домкраты для насосов
(2) Скобы домкрата насоса
(2) Алюминиевые скамейки домкрата насоса
(2) 12″ x 24′ 500 фунтов. Ступени производительности (модель № 21224)

Домкрат насоса Инструкция по эксплуатации

2 788,00 $

Пакет №2 (2) 12 дюймов x 24 фута Количество ступеней

Комплект №3 (2) ступени 14″ x 24 фута

В комплект входят:

(2) алюминиевые стойки 24 фута
(2) опора для стойки
(2) алюминиевые домкраты для насосов
(2) Скобы домкрата насоса
(2) Алюминиевые скамейки домкрата насоса
(2) 14″ x 24′ 500 фунтов. Ступени производительности (модель № 21424)

Домкрат насоса Инструкция по эксплуатации

2 851,00 долл.

Комплект №4 (2) 20″ x 24’ ступеней

В комплект входят:

(2) 24-футовые алюминиевые опоры
(2) Опора для стойки
(2) Алюминиевые домкраты для насосов
(2) Скобы домкрата насоса
(2) Алюминиевые скамейки домкрата насоса
(2) 20″ x 24′ 500 фунтов. Ступени производительности (модель № 22024)

Домкрат насоса Инструкция по эксплуатации

3 108,00 $

Пакет № 4 (2) 20 дюймов x 24 фута Количество ступеней

Комплект №5 (2) ступени 24″ x 24 фута

Комплект домкрата насоса 2-24″ x 24 фута ступени включает:

(2) алюминиевые стойки 24 фута
(2) опора для стойки
( 2) Алюминиевые насосные домкраты
(2) Скобы домкрата насоса
(2) Алюминиевые скамейки домкрата насоса
(2) 24″ x 24′ 500 фунтов. Ступени производительности (модель № 22424)

Домкрат насоса Инструкция по эксплуатации

3 350,00 $

Пакет № 5 (2) 24″ x 24′ Количество ступеней

Комплект №6 – длина 24 фута x высота 48 футов

Комплект домкрата №6 – длина 24 фута x высота 48 футов:

(4) 24-футовые алюминиевые опоры
2)031 Вставки
(4) Скобы домкрата насоса
(4) Опора для стойки
(2) Алюминиевые домкраты насоса
(2) Алюминиевые станины домкрата насоса

Домкрат насоса Инструкция по эксплуатации

3 978,00 долл.

США

Упаковка № 6 – 24 фута в длину x 48 футов в высоком количестве

Комплект насосного домкрата №7 • 48 футов в ширину x 24 фута в высоту

Комплект насосного домкрата №7 – включает:

(3) Алюминиевые стойки 24’
(3) Алюминиевые домкраты насосов
(3) Распорки домкратов насосов
(3) Алюминиевые скамейки домкратов насосов
(3) Ножка стойки
(4) 14″ x 24 фута 500 фунтов. Ступени емкости (модель № 21424)

БЕСПЛАТНАЯ ДОСТАВКА!!

Домкрат насоса Инструкция по эксплуатации

4 960,00 $

Комплект домкрата №7 • 48 футов в ширину x 24 фута в высоком количестве

Комплект насосного домкрата по индивидуальному заказу

Насадки для насосных станков

У нас есть все необходимое для создания полной алюминиевой системы насосных станков или дополнения к существующей системе насосных станков, например, алюминиевые домкраты, распорки, соединения и различные алюминиевые столбы для ваших строительных лесов.

Общая информация

Насосный домкрат Basic

Общая информация – Насосный домкрат Basic включает в себя две 24-футовые алюминиевые опоры, две опоры для опор, две алюминиевые опоры для насосов, две алюминиевые скамейки домкрата. Вы захотите начать с насосного домкрата Basic, а затем добавить к нему столько состояний или элементов оборудования для обеспечения безопасности, которые требуются для проекта. Вы также можете добавить к Pump Jack Basic защитную сетку для дополнительной безопасности во время проекта.

Комплект домкрата насоса №2

Общая информация – Комплект №2 включает в себя две 24-футовые алюминиевые стойки, две опоры стойки, две распорки домкрата насоса, два алюминиевых домкрата насоса, скамейки домкрата насоса и ступени мощности. . Информацию о сборке и принадлежностях продукта смотрите на фотографиях комплекта домкрата насоса. Наши комплекты домкратов для насосов соответствуют требованиям, установленным OSHA.

Комплект насосного домкрата №3
Общая информация – Комплект #3 включает в себя две ступени 14″ x 24 фута грузоподъемностью 500 фунтов, два алюминиевых скамьи для насосных станков, две распорки насосных станков, алюминиевые насосные домкраты и две опоры для стоек. Комплект домкрата насоса соответствует требованиям, установленным Управлением по охране труда и гигиене труда (OSHA) для обеспечения безопасности во время работы.
Комплект домкрата насоса № 5

Общая информация. Наш комплект № 5 включает в себя две 24-футовые алюминиевые стойки, две ножки стойки, два алюминиевых домкрата насоса, две скобы домкрата насоса, две алюминиевые скамьи домкрата насоса и два Сцены 24″ x 24 фута, грузоподъемность 500 фунтов.

Комплект домкратов для насосов № 4

Общая информация – В комплект поставки № 4 входят две опоры для стоек, две алюминиевые стойки, два алюминиевых домкрата для насоса, две скобы домкрата для насоса, две алюминиевые скамьи для домкрата для насоса и многое другое. Купите 22-футовую защитную сетку для дополнительной безопасности во время работы.

Комплект домкрата насоса № 6
Общая информация – Комплект № 6 представляет собой комплект домкрата насоса длиной 24 фута и высотой 48 футов. Включает в себя четыре алюминиевых опоры 24 фута, две алюминиевые вставки, четыре скобы домкрата насоса, четыре опоры стойки, два алюминиевых домкрата насоса, две алюминиевые скамейки насоса и два 14 дюймов x 24 фута 500 фунтов. ступени мощности.
Комплект домкрата насоса №7
Общая информация – Наш комплект №7 имеет ширину 48 футов и высоту 24 фута. В этот комплект входят три алюминиевых опоры 24 фута, три алюминиевых домкрата насоса, три скобы домкрата насоса, три алюминиевых скамьи домкрата насоса, три опоры стойки и четыре ступени грузоподъемностью 14 дюймов x 24 фута 500 фунтов.
Дополнительная информация
Преимущества использования насосных станков и систем насосных станков Badger Ladder:
Универсальный – Может использоваться для различных строительных целей
Безопасный – Металлические скобы, скобы, поручни и другое усиление делают леса прочными использовать снова и снова
Простая регулировка – Подъем и опускание строительных лесов еще никогда не были такими простыми и удобными0237
Высокое качество
Наши высококачественные насосные домкраты предназначены для закрепления, подъема и опускания платформы лесов во время работы. Насосные домкраты представляют собой леса, состоящие из жердей, ножного насоса и досок лесов.
Идеально подходит для строительства, малярных и кровельных работ.
Максимальная высота: 48 футов (с 2 24-футовыми стойками, скобой и соединением).
Качественное строительство. Столбы наших насосных домкратов производятся в Висконсине, и на все наши насосные домкраты и аксессуары распространяется пожизненная гарантия от дефектов производителя.

*Бесплатная доставка доступна только в континентальной части США. Для получения дополнительной информации, пожалуйста, позвоните нашей команде по телефону 1 (800) 863-9791.

Насосные домкраты для строительства состоят из опор, досок лесов и ножного насоса. Максимальная высота домкрата насоса составляет до 48 футов. Насосные домкраты Titan от Badger Ladder позволяют безопасно достигать больших высот на строительных площадках и при реконструкции, делая подъем и опускание строительные леса простой и удобный процесс. Системы насосных станков позволяют рабочим более эффективно работать во время кровельных, облицовочных, покрасочных, строительных и изоляционных работ.

После сборки насосных станков Titan вы и еще один рабочий встанете на стремя, чтобы поднять насосный домкрат на нужную высоту. Система домкрата насоса также позволяет легко опускаться.

Каждый комплект насосных станков Titan имеет свою индивидуальную стоимость в диапазоне от 1500 до 5000 долларов США в зависимости от системы насосных станков, необходимой для вашего проекта. Пожалуйста, смотрите каждый продукт выше для получения подробной информации о ценах.

Алюминиевые насосные домкраты Werner

Алюминиевые насосные домкраты Werner
Поиск
Наш корпоративный офис в Неаполе, Флорида, ЗАКРЫТ из-за урагана Ян. Все 5 филиалов ОТКРЫТЫ, чтобы обслуживать вас.
Алюминиевые насосные домкраты Werner
<noscript><img loading='lazy' src='/800/600/http/i.ytimg.com/vi/FPk216YNvHM/0.jpg' /></noscript> youtube.com/embed/b4JTSY5e7zk?fs=1″ frameborder=”0″ allowfullscreen=””>
Насосные домкраты Werner | Создайте свою собственную систему
> Информация о насосном подъемнике Werner
> Вернер “Френч” Информация о насосном домкрате
> Вернер “Испанский” Информация о насосном домкрате
Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию
товаров на странице: 812162040100
Столбцы: 1 2 3 4 6
Алюминиевый насосный домкрат Werner WPJS-1 (ступени НЕ включены)
Вернер
Цена: Распродажа: $1,969. 48
Алюминиевая насосная система Werner WPJS-1 (ступени НЕ включены) Werner PJ-100 Алюминиевый насосный домкрат PJ-100 2 Werner PJ-WB Алюминиевый насосный домкрат Верстак PJ-WB 2 Werner PJ-24P Алюминиевый насосный домкрат 24 фута…
WPJS-1
Цена: Распродажа: $1,969.48
Кол-во в корзине: 0
Цена:
Цена: Распродажа: 1 969,48 долл. США
Итого:
Алюминиевая насосная система Werner WPJS-3 (ступени НЕ включены)
Вернер
Цена: Распродажа: 4016,22 долл. США
Werner WPJS-3 Алюминиевая насосная система домкрата (ступени НЕ включены) WPJS-3 / Система включает код продукта/артикул Кол-во. Werner PJ-100 Алюминиевый насосный домкрат PJ-100 3 Werner PJ-WB Алюминиевый насосный домкрат Верстак PJ-WB 3 Werner PJ-24P Алюминиевый насосный домкрат 24 фута…
WPJS-3
Цена: Распродажа: 4 016,22
долл. США
Кол-во в корзине: 0
Цена:
Цена: Распродажа: 4016,22 долл. США
Итого:
Алюминиевый насосный домкрат Werner PJ-100
Вернер
Цена: Распродажа: 258,21 $
Werner PJ-100 Алюминиевый насосный домкратОбщие характеристики: Компоненты алюминиевого насосного домкрата серии PJ универсальны, надежны и просты в эксплуатации. Благодаря компонентам, заменяемым на месте, они совместимы и взаимозаменяемы с ведущими конкурентами…
ПДЖ-100
Цена: Распродажа: 258,21 $
Кол-во в корзине: 0
Цена:
Цена: Распродажа: 258,21 долл. США
Итого:
Алюминиевый держатель рабочего стола Werner PJ-WB Pump-Jack / 2 или более необходимы для удержания дополнительных ступеней в качестве верстака
Вернер
Цена: Распродажа: $156,82
Werner PJ-WB Алюминиевый насосный домкрат Держатель верстака / требуется 2 или более дополнительных ступеней в качестве верстака (ступень продается отдельно) Алюминиевые компоненты домкрата насоса серии PJ универсальны, надежны и просты в эксплуатации. Благодаря…
PJ-WB
Цена: Распродажа: $156,82
Кол-во в корзине: 0
Цена:
Цена: Распродажа: $156,82
Итого:
Вернер алюминиевые опоры, разъем и ножки насосного домкрата
Вернер
Цена: Распродажа: $7,00 – $483,32
Алюминиевые опоры домкрата насоса Werner, соединитель и ножки Столбы домкрата насоса Werner доступны в размерах до 24 футов. Стойки изготовлены из экструдированного алюминия с жесткой резиной. Столбы можно быстро соединить до максимальной высоты 50 футов…
Вер – PJPoles
Цена: Распродажа: $7,00 – $483,32
Кол-во в корзине: 0
Цена:
Цена: Распродажа: 7,00–483,32 долл. США
Итого:
Werner Pump-Jack Pole System – комплекты концевых направляющих сцены
Вернер
Цена: Распродажа: $120,83 – $137,85
Werner Pump Jack Pole System Комплекты концевых направляющих Особенности: #PJ-ERW Подходит для сцен шириной 20–28 дюймов #PJ-ERN Подходит для сцен шириной 12–14 дюймов Совместим со всеми другими системами ограждений Ограждения и носок платы устанавливаются быстро и легко без инструментов, признанных OSHA…
Вер – ПЬЕРК
Цена: Распродажа: $120,83 – $137,85
Кол-во в корзине: 0
Цена:
Цена: Распродажа: $120,83 – $137,85
Итого:
Алюминиевая складная стальная опорная скоба Werner PJ-SBF
Вернер
Цена: Распродажа: $79. 39
Werner PJ-SBF Алюминиевый домкрат насоса Складная стальная опорная скобаХарактеристики Обзор: Компоненты алюминиевого домкрата насоса серии PJ универсальны, надежны и просты в эксплуатации. Благодаря компонентам, заменяемым на месте, они совместимы и взаимозаменяемы…
PJ-SBF
Цена: Распродажа: 79,39 $
Кол-во в корзине: 0
Цена:
Цена: Распродажа: $79.39
Итого:
Werner PJ-SBR Алюминиевая жесткая стальная опорная скоба насосного домкрата
Вернер
Цена: Распродажа: $100.13
Werner PJ-SBR Жесткая стальная опорная скоба алюминиевого домкрата насосаОбзор характеристик: Компоненты алюминиевого домкрата насоса серии PJ универсальны, надежны и просты в эксплуатации. Благодаря компонентам, заменяемым на месте, они совместимы и взаимозаменяемы…
ПДЖ-СБР
Цена: Распродажа: $100,13
Кол-во в корзине: 0
Цена:
Цена: Распродажа: $100,13
Итого:
Werner PJ-SN Алюминиевая защитная сетка для насосного домкрата
Вернер
Цена: Распродажа: 531,00 $
Werner PJ-SN Алюминиевая защитная сетка для насосного домкратаОбзор производительности: 22-футовая защитная сетка для насосного домкрата Werner легко крепится к сцене, чтобы предотвратить падение мусора и инструментов на землю. Прочный нейлоновый материал соответствует требованиям OSHA и может использоваться в качестве. ..
PJ-SN
Цена: Распродажа: $531,00
Кол-во в корзине: 0
Цена:
Цена: Распродажа: $531,00
Итого:
Werner Aluminium Nestable Stage 2-Man Rated
Вернер
Цена: Распродажа: 415,44–1 066,35 долл. США
Алюминиевые вставные столики Werner — номинальная нагрузка 2 человека / 500 фунтов Идеально подходит для использования с насосными домкратами Индивидуальное противоскользящее покрытие сводит к минимуму накопление краски или материала. Торцевые заглушки с виниловым покрытием служат рукоятками и защищают от острых краев и следов на поверхности…
WNS – серия 2000
Цена: Распродажа: 415,44 – 1066,35 долларов
Кол-во в корзине: 0
Цена:
Цена: Распродажа: 415,44–1 066,35 долл. США
Итого:
Werner Stages – Компоненты ограждения и борта
Вернер
Цена: Распродажа: $38,24 – $150,68
Сцены Werner – Компоненты ограждения и подножия Система ограждения и подножия обеспечивает универсальность для проектирования 1-, 2- или 3-сторонней системы ограждений для сцен Werner. Выберите из комплектов торцевых ограждений/бортовых досок, стоек, квадратных ограждений и…
ЭтапGRTB
Цена: Распродажа: $38,24 – $150,68
Кол-во в корзине: 0
Цена:
Цена: Распродажа: $38,24 – $150,68
Итого:
Добавление товаров в корзину
Просмотр корзины Продолжить покупки
facebook.com/industrialladderco/notifications//”> https://www.facebook.com/industrialladderco/notifications/
Насосные домкраты — Википедия по истории техники и технологий
Сохранившаяся ранняя модель насосного устройства с деревянной балансирной балкой
Модель домкрата прямого подъема под бассейном
Первоначальная версия этой статьи была создана Франческо Герали, 2019 Элизабет и Эмерсон Пью Ученый в резиденции в Центре истории IEEE
Рекомендуется цитировать эту статью как:
Ф. Герали (2019). Домкраты насосные , История техники и технологий Вики. [Онлайн] Доступно: https://ethw.org/Pump_Jacks
Начиная с конца 1850-х годов, шагающие балки были наиболее распространенными насосными устройствами, используемыми на нефтяных месторождениях Пенсильвании, Западной Вирджинии и Онтарио. Это устройство уже использовалось в промышленности по добыче пресной воды и соли и было перенесено на первые нефтяные месторождения, как и для буровых вышек, буровых долот, котлов и многого другого полевого оборудования. Деревянная ходовая балка, качающийся рычаг, вращалась посередине на вершине столба Самсона. На заднем конце шагающей балки находился противовес, который часто представлял собой деревянный ящик, наполненный камнями. За коробкой крепился шатун, который поднимал и опускал насос в колодец. Шахта движется от внешнего края ленточного колеса, характерного большого деревянного колеса, вращающегося сзади, которое соединяет насос с паровым двигателем, к заднему концу шагающей балки. Когда колесо вращается, этот поворотный рычаг заставляет балку раскачиваться вперед и назад, тем самым перемещая насосные штанги вверх и вниз. На переднем конце находился полирующий шток (или насосная штанга), который проходит через головку обсадной трубы и опускается в скважину. Штанга соединена с насосом, который находится в секции скважины, погруженной в нефть. Когда насосные штанги надавливают на насос, клапан на нем открывается, так что, когда насос движется вниз, нефть может поступать в камеру над клапаном. Когда начинается ход вверх, клапан закрывается, и нефть, смещенная над клапаном, затем поднимается вверх. В то же время нефть из резервуара перемещается в полость под клапаном, и когда начинается ход вниз, клапан открывается обратно вверх; при этом цикл начинается заново, и нефть поднимается на поверхность, один ход вверх за раз.
В 1870–80-х годах металлическое устройство, называемое насосным подъемником, впервые придуманное Плакроссом в 1877 году, заменило деревянную конструкцию, которая так хорошо служила ранней промышленности, а затем распространилось по югу и западу Соединенных Штатов. Домкрат насоса использует тот же принцип балансира, преобразуя горизонтальное возвратно-поступательное движение линии скобы в вертикальное возвратно-поступательное движение. В 1880-х годах насосные домкраты имели множество конфигураций, но почти все они были классифицированы как «прямой подъем» или «непрямой подъем». Каждый тип опирался на вертикальную треугольную раму или «колено», один угол которого был соединен с линией скобы, один – с шарнирным креплением, а другой – прямо или косвенно, через стальную стойку и шагающую балку, с полированным стержнем. .
На домкратах с прямым подъемом изогнутое крепление на конце полированного штока колена (или балансира непрямого типа) позволяло прямо вертикально тянуть полированный шток. Домкраты с прямым подъемом классифицировались как недостаточно тяговые или избыточно тяговые в зависимости от уровня, на котором трос скобы соединяется с домкратом.
Длина хода насосных штанг также может регулироваться на домкрате. Популярные домкраты с прямым подъемом включали домкрат Hudson, домкрат Jones & Hammond, домкрат Simplex, домкрат Bessemer и домкрат Norris. Домкраты с непрямым подъемом иногда называли домкратами Пенсильвании, поскольку они впервые использовались в этом штате. Однако домкрат из Оклахомы был самым популярным типом непрямого подъема. Другими типами, предлагаемыми производителями, были O.K. домкрат, домкрат Паова и домкрат Мэлони. Но домкраты непрямого подъема в нефтяной промышленности обычно назывались домкратами Оклахомы. Другой тип домкрата состоял из колеса с канавками, установленного вертикально, на котором тросовая скоба образовывала 90-градусный поворот из горизонтального положения в вертикальное, а затем прикрепленный к полированному стержню.
Производители предлагали различные типы домкратов, изготовленных из дерева, литых деталей, балок из конструкционной стали, трубчатой стали или других комбинаций материалов. Иногда, чтобы сэкономить время и деньги, насосные станки строились оператором на месте из подручных материалов.
Бочка (единица измерения)
Нефтяное машиностроение
Таблетки и баночки
Пружинные стойки
Бэкон, Рэймонд Фосс и Уильям Хамор. Американская нефтяная промышленность I . Нью-Йорк: Книжная компания McGraw-Hill, 1916.
Шар, макс. Этот увлекательный нефтяной бизнес . Нью-Йорк: Компания Bobbs-Merril, 1940.
Джордж, Х.К. Наземные машины и методы для откачки нефтяных скважин . Бюллетень горнодобывающего управления Министерства внутренних дел 224 . Вашингтон, округ Колумбия: Правительственная типография, 1925 г.
Росс, Филип. Нефть Аллегейни: историческая нефтяная промышленность в национальном лесу Аллегейни. 909:35 Уоррен, Пенсильвания: Министерство внутренних дел США, Национальный лес Аллегейни, 1996.
Ver Wiebe, WA North American Petroleum. Анн-Арбор, Мичиган: Edwards Brothers, Inc., 1957.
Размер рынка насосных домкратов, доля, рост, анализ отрасли
[Отчет на 151 странице] Мировой рынок насосных домкратов в 2016 году оценивался в 2,77 миллиарда долларов США, и ожидается, что он будет расти со среднегодовым темпом роста 4,88% и достигнет 3,63 доллара США. миллиардов к 2022 году. Ожидается, что развивающиеся нефтяные месторождения будут стимулировать рынок насосных станков.
Годы, рассматриваемые для исследования, следующие:
Базовый год – 2016
Расчетный год – 2017 г.
Прогнозируемый год- 2022
Прогнозный период с 2017 по 2022 год
2016 год считается базовым годом для профилей компаний. В тех случаях, когда информация за базовый год отсутствовала, учитывался предыдущий год.
Цели исследования
Определить, описать и спрогнозировать мировой рынок по типу скважин, применению, весу и региону в стоимостном выражении
Чтобы предоставить подробную информацию об основных факторах, таких как движущие силы, ограничения, возможности и отраслевые проблемы, влияющие на рост рынка.
Стратегический анализ рынка с точки зрения индивидуальных тенденций роста, будущих перспектив и вклада каждого сегмента в рынок
Стратегический профиль ключевых игроков и всесторонний анализ их доли рынка и основных компетенций
Для отслеживания и анализа конкурентных разработок, таких как контракты и соглашения, расширения и инвестиции, запуск новых продуктов, а также слияния и поглощения на этом рынке
Методология исследования
В этом исследовании использовались обширные вторичные источники, каталоги и базы данных, такие как Hoovers, Bloomberg BusinessWeek, Factiva и OneSource, для выявления и сбора информации, полезной для технического, ориентированного на рынок и коммерческое изучение рынка. Основными источниками являются в основном отраслевые эксперты из основных и смежных отраслей, поставщики услуг, природоохранные, регулирующие органы и органы, поставщики судовых брокерских и чартерных услуг, организации по стандартизации и сертификации компаний, а также организации, связанные со всеми сегментами цепочки создания стоимости в этой отрасли. Пункты, приведенные ниже, объясняют методологию исследования.
Исследование годовой выручки и развития рынка основных игроков, поставляющих насосные станции нефтедобывающим компаниям
Анализ потребности в насосных станках нефтяных платформ
Оценка резервов насосных станков ключевых операционных компаний и анализ структуры их расходов
Изучение рыночных тенденций в различных регионах и странах в отношении насосных станков
Изучение контрактов и событий, связанных с рынком, ключевыми игроками в разных регионах
Окончательное определение размера рынка путем триангуляции данных со стороны предложения и со стороны спроса, которые включают в себя разработку продуктов, цепочку поставок и годовой доход компаний-производителей насосных станков по всему миру
После получения общего размера рынка, общий рынок был разделен на несколько сегментов и подсегментов. На приведенном ниже рисунке показана разбивка праймериз по типу компании, назначению и региону, проведенная в ходе исследования.
Чтобы узнать о предположениях, рассмотренных в исследовании, загрузите брошюру в формате pdf
Рыночная экосистема:
Экосистема этого рынка состоит из нефтедобывающих компаний и поставщиков услуг для различных видов услуг. На рисунке ниже показана рыночная экосистема вместе с основными компаниями.
Компании, предоставляющие услуги по установке, техническому обслуживанию и транспортировке насосных станков, включают Schlumberger Limited (США), Halliburton Company (США), General Electric Oil & Gas (Великобритания), Weatherford International, PLC (Швейцария), Borets International (ОАЭ), Dover Corporation (США), Rimera Group (ОАЭ), Dansco Manufacturing (США), Hess Corporation (США) и Tenaris SA (Люксембург) и другие. Это конечные потребители на этом рынке.
Целевая аудитория:
Целевая аудитория отчетов включает:
Производитель насосных станков
Национальные нефтяные компании
Международные нефтяные компании
Операторы береговых платформ
Ассоциации и отраслевые органы
Консультационные компании, работающие в сфере механизированной добычи
Службы береговой логистики

Получите онлайн-доступ к отчету о первом в мире облаке Market Intelligence
Легко скачать исторические данные и прогнозы
Анализ компании Информационная панель для получения высокой потенциала роста
Анализ Access для настройки и запросов
Аналиста. Новости, обновления и анализ тенденций
Образец запроса
Нажмите на изображение, чтобы увеличить
Объем отчета
:
По типу скважины
Вертикальная скважина
Горизонтальная скважина
По применению
Наземная
Морской
По весу
Менее 100 000 фунтов
100 000 фунтов 300 000 фунтов
Более 300 000 фунтов
По регионам
Северная Америка
Азиатско-Тихоокеанский регион
Ближний Восток и Африка
Европа
Центральная и Южная Америка
Доступные настройки:
С учетом данных о рынке MarketsandMarkets предлагает настройки в соответствии с конкретными потребностями клиентов. Для этого отчета доступны следующие параметры настройки:
Региональный анализ
Дальнейшая разбивка анализа по регионам и странам
Информация о компании
Подробный анализ и профилирование дополнительных игроков рынка (до пяти)
Прогнозируется, что мировой рынок насосных станков будет расти со среднегодовым темпом роста 4,88% в период с 2017 по 2022 год и достигнет размера рынка 3,63 миллиарда долларов США к 2022 году. ● Увеличение зрелых нефтяных месторождений и большого количества отбойных скважин в Северной Америке наряду с повышением добычи сырой нефти из этих зрелых скважин стало предметом пристального внимания в крупных нефтедобывающих регионах из-за падения цен на нефть.
Отчет сегментирует рынок на основе типа вертикальной скважины и горизонтальной скважины. В 2016 году на сегментацию вертикальной скважины пришлась наибольшая доля рынка, обусловленная спросом на рынке Северной Америки. Домкрат-качалка является наиболее часто используемым, недорогим и эффективным методом в вертикальных скважинах. Установка насосных станков в горизонтальных скважинах по-прежнему является сложной задачей. Применение насосных станков также ограничено на рынке горизонтальных скважин.
В отчете также сегментируется рынок на основе веса оборудования на менее 100 000 фунтов, от 100 000 до 300 000 фунтов и более 300 000 фунтов. От 100 000 фунтов до 300 000 фунтов были крупнейшим рынком и, по прогнозам, сохранят свое преимущество над другими сегментами благодаря своей способности обслуживать различные типы скважин.
В отчете также сегментируется рынок на основе наземных и морских приложений. Использование домкрата насоса ограничено наземным применением и очень редко используется в морских приложениях из-за большой занимаемой площади. Береговые месторождения предлагают необходимую площадь поверхности и расстояние между скважинами для установки насосных станков. Кроме того, береговые месторождения позволяют легко проводить техническое обслуживание и ремонт, поскольку они легко доступны или хорошо связаны с объектами мониторинга.
В этом отчете рынок разделен по регионам на Северную Америку, Азиатско-Тихоокеанский регион, Ближний Восток и Африку, Европу, Южную и Центральную Америку. В 2016 году рынок Северной Америки лидировал с наибольшей долей рынка в стоимостном выражении, и, по прогнозам, эта тенденция сохранится до 2022 года. Рынок Азиатско-Тихоокеанского региона также будет играть важную роль в стимулировании спроса на домкраты-качалки. .
Ожидается, что рынок Северной Америки будет расти самыми высокими темпами среднегодового темпа роста в течение прогнозируемого периода. Этот рост связан с обилием вскрышных скважин в США и увеличением числа зрелых нефтяных месторождений, срок эксплуатации которых приближается к концу.
Большая занимаемая площадь и ограниченное применение на шельфе, а также умеренные и высокие затраты на техническое обслуживание являются ограничениями для рынка. Производители насосных станков внедряют новые технологии, такие как удаленный мониторинг работы насосных станков и адаптацию новых методов эксплуатации, основанных на возобновляемых источниках энергии, для снижения эксплуатационных расходов на насосные станки.
В число ведущих игроков отрасли, основываясь на их последних разработках и другой стратегической промышленной деятельности, входят Schlumberger Limited (США), Halliburton (США), General Electric Oil & Gas (Великобритания), Weatherford International, PLC (Швейцария), Dover Corporation (США) и Borets International (ОАЭ).
Что касается стратегий роста, участники рынка сосредоточили свое внимание на расширении и инвестициях, чтобы расширить свой портфель продуктов и увеличить размер своего рынка, а также укрепить свои позиции на региональном рынке. Компании-производители насосных станков открывают новые производственные мощности и сервисные центры в Северной и Южной Америке, чтобы эффективно обслуживать своих клиентов. Существует сочетание как органических, так и неорганических стратегий роста, которые компании используют, чтобы оставаться актуальными на рынке.
To speak to our analyst for a discussion on the above findings, click Speak to Analyst
Table of Contents
1 Introduction
2 Research Methodology
    2.1 Research Data
           2.1.1 Secondary Данные
           2.1.2 Первичные данные
    2.2 Оценка размера рынка
    2.3 Триангуляция данных
    2.4 Исследовательские предположения
3 Резюме
4 Премиальные идеи
5 Обзор рынка
5.1 Динамика рынка
5.1.1 Введение
5.1.2 Драйверы
5.1.3
5.1.4 Проблемы
5.1.512203 9003 9003 9003 9003
11220 5.1.4. Тип скважины
    6.1 Введение
    6. 2 Вертикальная скважина
    6.3 Горизонтальная скважина
7 Рынок по весу
    7.1 Введение
7.2 Анализ рынка
7.2.1 Менее 100 000 фунтов
7.2.2 100 000 фунтов до 300 000 фунтов
7.2.3. Более 300 000 фунтов
8 Рынок по применению
8.1. Введение
8.2 на доморе
8.3 Offshore

9.2. Рынок по регионам
    9.1 Введение
    9.2 Северная Америка
           9.2.1 США
           9.2.2 Канада
    9.3 Европа
           9.31220 9.3.2 Казахстан
9.3.3 Остальная часть Европы
9.4 Азиатско-Тихоокеанский регион
9.4.1 Китай
9.4.2 Индонезия
9.4.3 Австралия
9.4.4 Индия
9.4.5 Остальное месторождение
9.5 Central &44
9.4.5. Южная Америка
9.5.1 Бразилия
9.5.2 Венесуэла
9.5.3 Мексика
9.5.4 Колумбия
9.5.5 Эквадор
9.5.6 Остальная часть Центральной и Южной Америки
    9. 6 Middle East & Africa
           9.6.1 Oman
           9.6.2 Kuwait
           9.6.3 Saudi Arabia
           9.6.4 Angola
           9.6.5 UAE
           9.6.6 Nigeria
           9.6.7 Rest of Middle East & Africa
10 Конкурсная ландшафт
10.1 Обзор
10.2 Рейтинг Маректа, 2016
10.2.1 Конкурентная ситуация и тенденции
10.2.2.1220 10.2.4 Динамические дифференциаторы
10.2.5 развивающихся компаний
10.3 Сопоставление конкурентного лидерства: рынок
10.4 Конкурентный сравнительный анализ
10.4.1 Сила портфеля продуктов (25 компаний)
10.4.2 Excellecne (25 компаний)
11 Профили компаний
(Обзор бизнеса, продукты и услуги, развитие рынка)
     11.1 Введение
     11.2 Schlumberger Limited
     11.3 General Electric Company
     11.4 Weatherford International
     11.5 Halliburton
     11. 6 Dover Corporation
     11.7 Borets International
     11.8 Tenaris S.A.
     11.9 National Oilwell Varco
     11.10 Hess Corporation
     11.11 Star Hydraulics
     11.12 Dansco Manufacturing, Inc
     11.13 Pentag Gears & Oilfield Equipment , Ltd
     11.14 L S Petrochem Equipment Corporation
     11.15 Cook Pump Company
* Подробная информация об обзоре, продуктах и услугах, стратегиях и идеях, разработках и MnM View может быть недоступна для компаний, не включенных в список.
12 Приложение
12.1 Информация о отраслевых экспертах
12.2.0003

Список таблиц (78 таблиц)
Таблица 1. Обзор мирового рынка
Таблица 2. Размер мирового рынка по типам скважин, 2015–2022 гг. млн долларов США)
Таблица 4 Горизонтальные скважины: объем рынка по типам скважин, 2015–2022 (млн долларов США)
Таблица 5 Доля мирового рынка по весу, 2015–2022 (млн долларов США)
(млн долл. США)
Таблица 7 Объем рынка от 100 000 до 300 000 фунтов по регионам, 2015–2022 гг. (млн долл. США)
Таблица 8. Объем рынка более 300 000 фунтов по регионам, 2015–2022 гг. (млн долл. США)
Таблица 9. Размер мирового рынка по приложениям, 2015–2022 гг. (млн долл. США)
Таблица 11. Оффшор: объем рынка по приложениям, 2015–2022 гг. (млн долл. США) 91 220 Таблица 14 Северная Америка: по размеру рынка и по приложениям, 2015–2022 гг. (млн долл. США)
Таблица 15 Северная Америка: по размеру рынка, по весу, 2015–2022 (млн долларов США)
Таблица 16 Северная Америка: по размеру рынка, по странам, 2015–2022 (млн долларов США)
Таблица 17 США: размер рынка, по типу скважин, 2015–2022 (
Таблица 18 США: по размеру рынка, по весу, 2015–2022 (млн долларов США)
Таблица 19 Канада: по объему рынка, по типу скважин, 2015–2022 (млн долларов США)
(млн долл. США)
Таблица 21 Европа: объем рынка по типам скважин, 2015–2022 гг. (млн долл. США)
Таблица 22 Европа: по размеру рынка, по приложениям, 2015–2022 (млн долларов США)
Таблица 23 Европа: по размеру рынка и по весу, 2015–2022 (млн долларов США)
)
Таблица 25 Россия: объем рынка по типу скважины, 2015–2022 гг. (млн долл. США)
Таблица 26 Россия: размер рынка и вес, 2015–2022 гг. (млн долл. США)
тыс.)
Таблица 28 Казахстан: по размеру рынка и по весу, 2015–2022 годы (тыс. долл. США)
Таблица 29. Остальная Европа: размер рынка по типу скважин, 2015–2022 гг. (в тысячах долларов США)
Таблица 30. Остальная Европа: по размеру рынка и весу, 2015–2022 гг. Тип, 2015–2022 (млн долларов США)
Таблица 32 Азиатско-Тихоокеанский регион: по размеру рынка, по приложениям, 2015–2022 (млн долларов США)
Тихоокеанский регион: по размеру рынка, по странам, 2015–2022 гг. (млн долл. США) 91 220 Таблица 35. Китай: размер рынка по типу скважин, 2015–2022 гг. (млн долл. США)
Таблица 36 Китай: по размеру рынка, по весу, 2015–2022 годы (млн долларов США)
Таблица 37 Индия: размер рынка по типу скважин, 2015–2022 годы (в тысячах долларов США)
)
Таблица 39 Индонезия: объем рынка по типу скважины, 2015–2022 гг. (млн долл. США)
Таблица 40 Индонезия: размер рынка по весу, 2015–2022 гг. (млн долл. США)
Таблица 41 Австралия: объем рынка по типу скважины, 2015–2022 гг. (долл. США) тыс.) 91 220 Таблица 42 Австралия: размер рынка и вес, 2015–2022 гг. (тыс. долл. США)
Таблица 43 Остальные страны Азиатско-Тихоокеанского региона: размер рынка по типу скважин, 2015–2022 гг. (млн долларов США)
Размер рынка по типу скважины, 2015–2022 (млн долларов США)
Таблица 46 Центральная и Южная Америка: по размеру рынка, по применению, 2015–2022 (млн долларов США)
Таблица 47 Центральная и Южная Америка: по размеру рынка, по странам, 2015–2022 (долл. США миллионов)
Таблица 48 Центральная и Южная Америка: по размеру рынка и по весу, 2015–2022 годы (млн долларов США)
Таблица 49 Венесуэла: размер рынка по типу скважины, 2015–2022 гг. (млн долл. США)
Таблица 50 Венесуэла: размер рынка и вес, 2015–2022 гг. (млн долл. США)
)
Таблица 52 Бразилия: по размеру рынка, по весу, 2015–2022 (млн долларов США)
Таблица 53 Мексика: размер рынка, по типу скважин, 2015–2022 годы (млн долларов США)
Таблица 54 Мексика: по размеру рынка, по весу, 2015–2022 (млн долларов США) млн) 91 220 Таблица 55 Колумбия: объем рынка по типу скважин, 2015–2022 гг. (млн долл. США)
Таблица 56 Колумбия: по размеру рынка, по весу, 2015–2022 гг. (млн долл. США)
Таблица 57 Эквадор: объем рынка, по типу скважин, 2015–2022 гг. (тыс. долл. США)
Таблица 58 Эквадор: по размеру рынка, по весу, 2015–2022 гг. (млн долл. США) )
Таблица 59 Остальные страны Центральной и Южной Америки: размер рынка по типу скважин, 2015–2022 годы (в тысячах долларов США)
Таблица 60 Остальные страны Центральной и Южной Америки: по размеру рынка по весу, 2015–2022 годы (млн долларов США) и Африка: размер рынка по типу скважин, 2015–2022 гг. (млн долл. США)
Таблица 62 Ближний Восток и Африка: по размеру рынка, по приложениям, 2015–2022 (млн долларов США)
Таблица 63 Ближний Восток и Африка: по размеру рынка, по весу, 2015–2022 (млн долларов США)
Таблица 64 Ближний Восток и Африка: по рынкам Размер по странам, 2015–2022 (млн долларов США)
Таблица 65 Ангола: объем рынка по типу скважин, 2015–2022 годы (тыс. долларов США)
Таблица 66 Ангола: размер рынка по весу, 2015–2022 годы (тыс. долларов США)
Таблица 67 Размер по типу скважины, 2015–2022 годы (тыс. долл. США)
Таблица 68 Оман: по размеру рынка, по весу, 2015–2022 гг. (млн долл. США)
Таблица 69 Нигерия: объем рынка, по типу скважин, 2015–2022 гг. (тыс. долл. США)
Таблица 70 Нигерия: по размеру рынка, по весу, 2015–2022 гг. (тыс. долл. США) )
Таблица 71 Кувейт: размер рынка по типу скважины, 2015–2022 годы (в тысячах долларов США)
Таблица 72 Кувейт: размер рынка по весу, 2015–2022 годы (тыс. долларов США) тыс. долл. США)
Таблица 74. Саудовская Аравия: по размеру рынка и по весу, 2015–2022 гг. (тыс. долл. США)
Таблица 75 ОАЭ: размер рынка по типу скважин, 2015–2022 гг. (тыс. долл. США)
Таблица 76 ОАЭ: размер рынка по весу, 2015–2022 гг. (тыс. долл. США)
Таблица 77 Остальные страны Ближнего Востока и Африки: объем рынка, по скважинам Тип, 2015–2022 (в тысячах долларов США)
Таблица 78. Остальные страны Ближнего Востока и Африки: по размеру рынка и по весу, 2015–2022 (млн долларов США)

Список рисунков (37 рисунков)
Дизайн
Рис. 2. Методология оценки размера мирового рынка: подход «снизу вверх»
Рис. 3 Методика оценки размера рынка: нисходящий подход
Рис. 4 Триангуляция данных
Рис. 5 Допущения исследования
Рис. 6 Оценочные доли рынка по регионам (стоимость), 2017 г.
Рис. 7 Североамериканский рынок Ожидается лидерство на рынке, 2017–2022
Рисунок 8 Мировой рынок по весу, 2017–2022 годы (млрд долларов США)
Рисунок 9 Мировой рынок по типу скважин, 2017–2022 годы (млрд долларов США)
Рисунок 10 Привлекательные возможности на рынке
. 2016
Рисунок 14 Северная Америка: крупнейший рынок в течение прогнозируемого периода
Рисунок 15 Динамика рынка: глобальный рынок
Рисунок 16 Потребление нефти в странах БРИКС, 2014 и 2015 годы
Рисунок 17 Нефтяные скважины, пробуренные в США, горизонтальные и вертикальные , 20102015
Рис. 18. На сегмент вертикальной скважины приходится наибольшая доля рынка в 2016 г.
Рис. 19. Доля мирового рынка (в стоимостном выражении) по приложениям, 2016 г.
