Как правильно нанести размеры на чертеж – инструкция, требования ГОСТ и лайфхаки

Любой чертеж состоит не только из самого изображения, но и из дополнительной информации, размеров, указаний, пояснений. Размер – это линейная величина, которая характеризует объект.

Размеры на чертеже по ГОСТу

Обозначать и наносить размеры на чертеж необходимо руководствуясь указаниями и правилами единой системы конструкторской документации (ЕСКД) ГОСТ 2.307-2011.

В данном стандарте приведены правила нанесения размеров и предельных отклонений на чертежах в различных отраслях промышленности (машиностроительные, строительные чертежи), в том числе правила нанесения габаритных, линейных, угловых, выносных размеров, допусков, размеров отверстий. Помимо того, в этом ГОСТе приведены правила нанесения на чертежи размеров для справок (справочных), размеров условных значений, высоты засечек и стрелок, буквенных обозначений, одинаковых и симметричных размеров, размеров резьбы (фаски, радиуса внутреннего и наружного), а также определены толщина выносных и размерных линий и максимальные отклонения угловых размеров.

Полезная информация

В стандарте также оговорено, что необходимо использовать минимальное количество размеров, причем в качестве размерных не могут использоваться линии контура, осевые, центровые и выносные линии.

Согласно данному ГОСТу допускается использовать условные обозначения элементов и оборудования для упрощения чертежа. Не указанные на чертеже размеры можно указывать в примечаниях, при этом нужно проставлять размеры так, чтобы не повторить и не продублировать имеющиеся номинальные размеры.

Размер основной надписи на чертеже

Размер основной надписи на чертеже строго регламентирован, он может иметь 3 разных вида по форме 1, 2 и 2а. На большинстве чертежей использует форма 1, в ней действительные размеры надписи составляют 185 на 55 миллиметров. Рамка такого размера поместится как на лист формата А0, так и на лист формата А4. Строки в надписи имеют равные размеры по 5 миллиметров каждая. Черчение начинают с основных линий, затем выполняют заполнение.

Размер рамки и штампа на чертеже

Рамки на чертеже выполняют по одной из трех форм:

форма 1 для чертежей и схем имеет габариты 185 на 55 мм;
форма 2 используется для текстового документа, обычно формата А4 и имеет размер 185 на 40 мм;
форма 2а используется для последующих листов в текстовом документе формата А4 и имеет самые маленькие размеры – всего 15 на 185 мм.

Чаще всего на чертежах в графической части на листах А3, А2, А1 используется полноценная основная надпись по форме 1.

Размер шрифта на чертежах по ГОСТу

Требования к размеру шрифта приведены в ГОСТ 2.304-81 Единая система конструкторской документации. Он устанавливает и описывает непосредственно типы шрифта ( тип А и тип Б), а также регламентирует его величину от 1,8 до 40. Последовательность размеров шрифта выглядит следующим образом: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. При этом самые маленькие размеры 1,8 и 2,5 и-за их плохой читаемости не рекомендуется использовать вовсе, особенно если чертеж выполнен карандашом.

Какие размеры наносят на сборочных чертежах

На сборочных чертежах согласно требованиям ГОСТ проставляют 5 групп размеров:

габаритные размеры, а именно длина, ширина и высота;
установочные (присоединительные) размеры, которые необходимы для установки детали на место;
эксплуатационные размеры, то есть показатели работы сборочной единицы;
прочие размеры, к примеру резьбовые;
справочные размеры.

Справочными называются размеры, которые ставятся для уточнения и более подробного объяснения дополнительной информации.

Шрифт в размерах и номерах позиций используют типа А или типа Б.

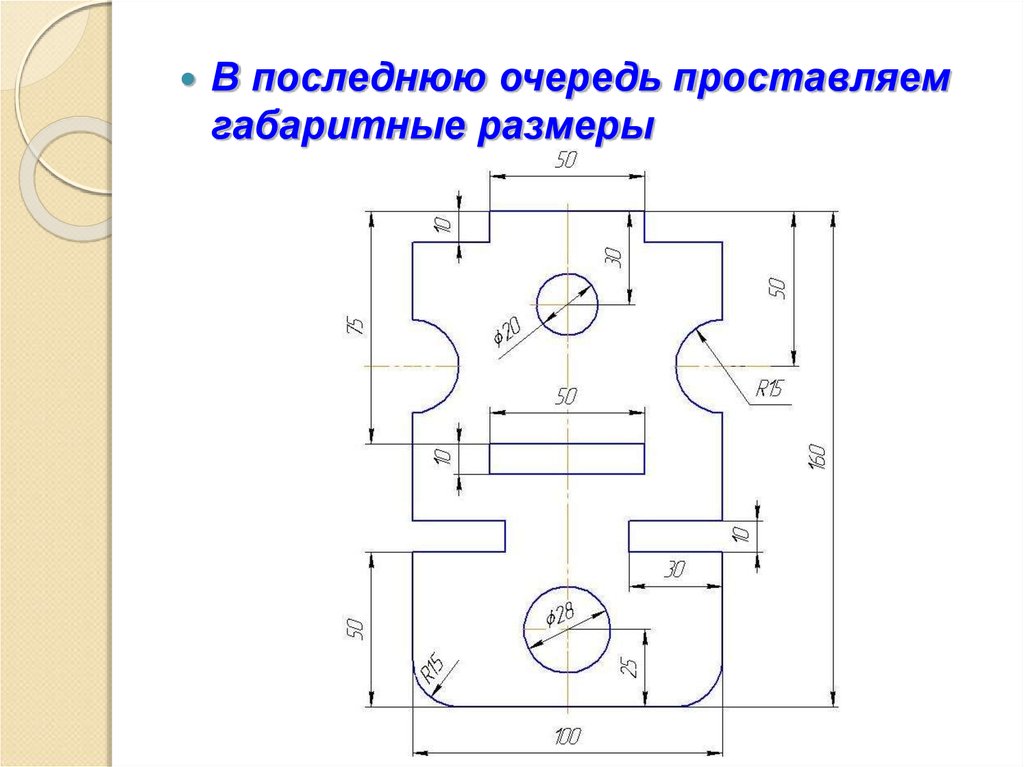

Какие размеры ставятся на рабочих чертежах деталей

На рабочих чертежах деталей нужно показать все размеры детали, размеры проставляют так, чтобы они не дублировали друг друга. Те размеры, которые можно вычислить, арифметически, указываются справочно. На чертеже, как правило, не ставятся и не наносятся дублирующие друг друга размеры.

Какие размеры наносятся на чертеже общего вида

На чертеже общего вида указываются габаритные и присоединительные размеры, а также принципиально важные размеры, например, размеры продольно сопрягаемых элементов указываются в виде размерных цепочек.

Рисунок 1. Какие размеры наносятся на чертеже общего вида

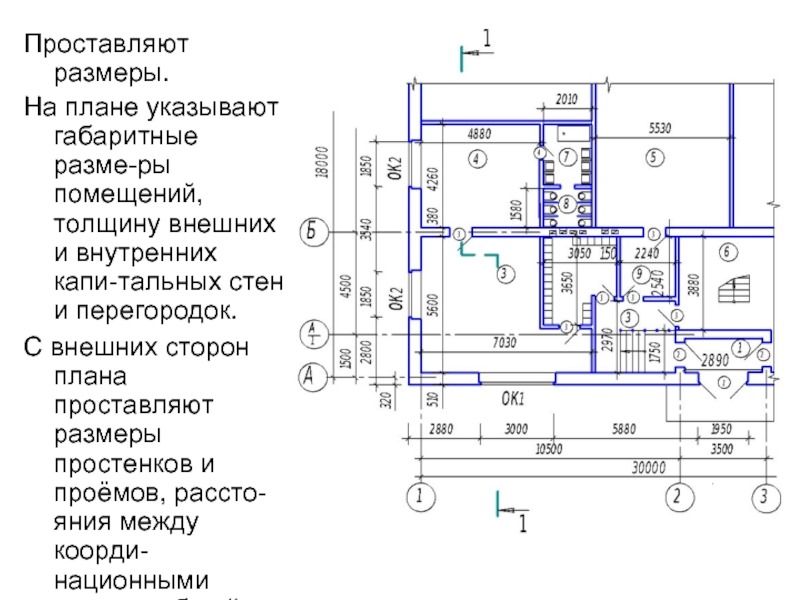

Размеры на строительных чертежах

Нанесение размеров на строительных чертежах также должно соответствовать ГОСТ 2.303-68. Особенностью их является то, что они всегда ставятся в миллиметрах, единицы измерения не указывают. На чертежах фасадов зданий указываются высотные отметки, на планах в архитектурной части отметки уровня пола обозначают прямоугольником. Правила ЕСКД распространяются на все строительные чертежи (планы, фасады, разрезы, узлы примыкания стен и других конструктивных элементов).

Что значит размер для справок на чертеже

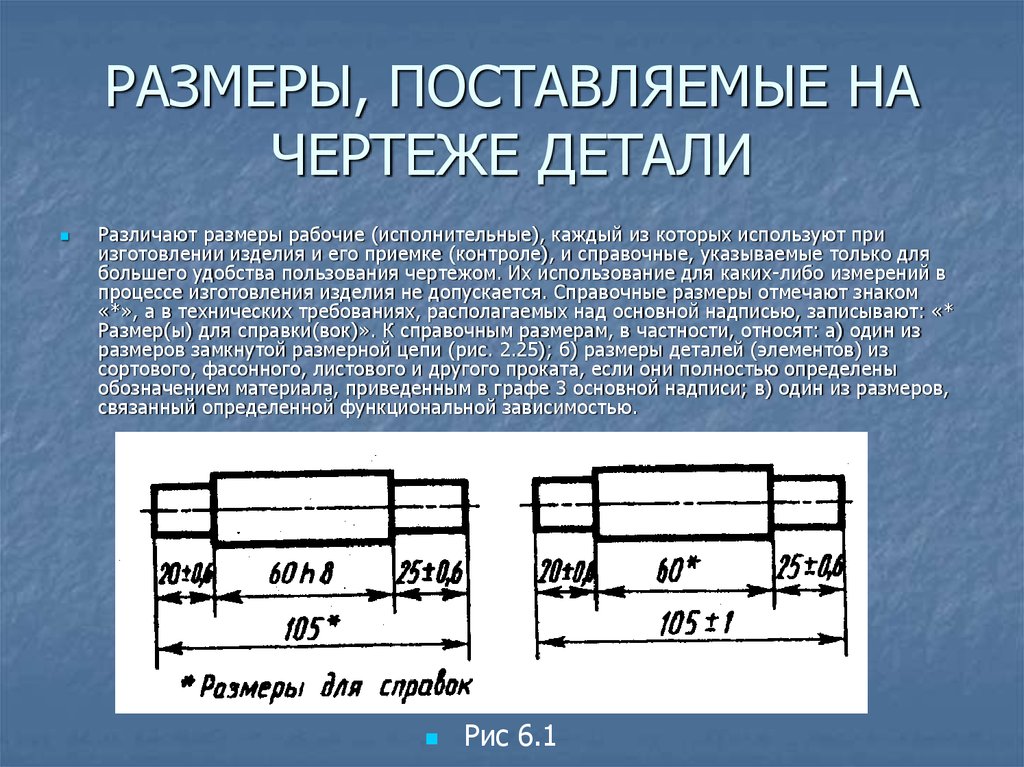

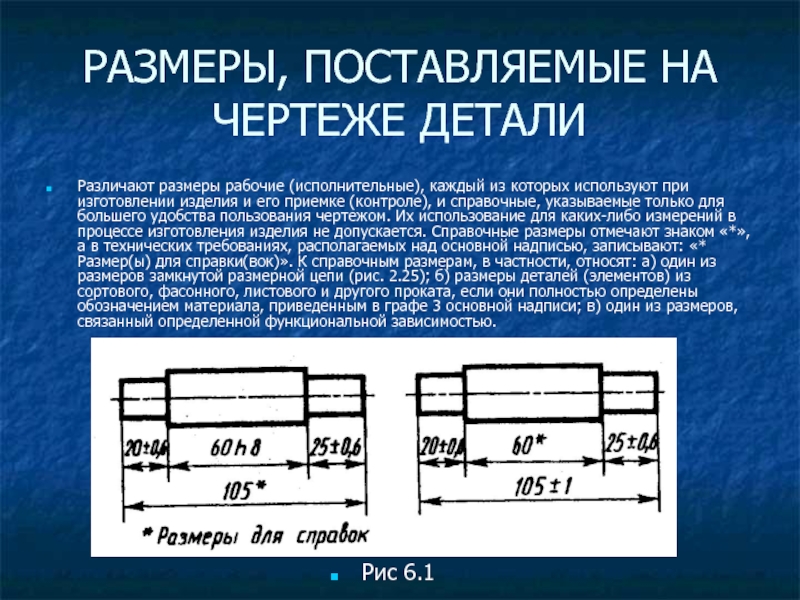

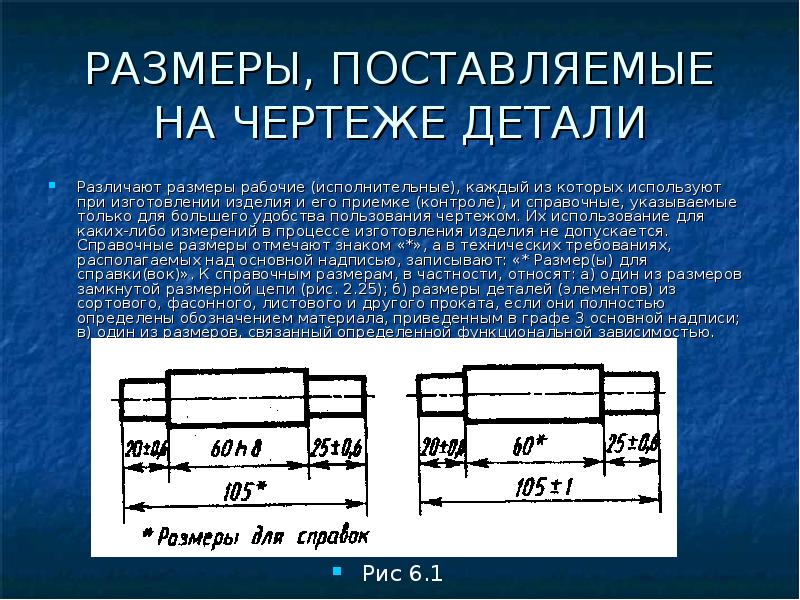

Справочные размеры или размеры со звездочкой — это размеры, которые не подлежат выполнению по чертежу, они указываются исключительно для удобства чтения чертежа. Справочный размер называется так, поскольку его нанесение не обязательно, возможно он указан на других листах, например, на сборочном чертеже этот размер или допуск уже обозначен.

Рисунок 2. Что значит размер для справок на чертеже

Линейные размеры на чертежах

Как правило, линейными размерам по ГОСТу считаются длина, ширина и высота изделия, такие размеры проставляются первыми, при этом единицы измерения не указывают. Размерную линию проводят параллельно отрезку, к которому она относится, выносные линии идут перпендикулярно. Между параллельными линиями соблюдают расстояние не менее 7 мм, между контурной и размерной – не менее 10 мм.

Угловые размеры должны быть нанесены с обозначением единиц измерения, например, нужно обозначить минуты, секунды либо градусы.

Предельные размеры на чертежах

Согласно требованиям ГОСТа могут быть указаны верхний и нижний предельный размер отклонения детали. Для правильного обозначения отклонения предусмотрено три способа – указывают числовые значения предельных отклонений, либо условное обозначение полей допусков, либо условное обозначение полей допусков с указанием числовых значений в скобках.

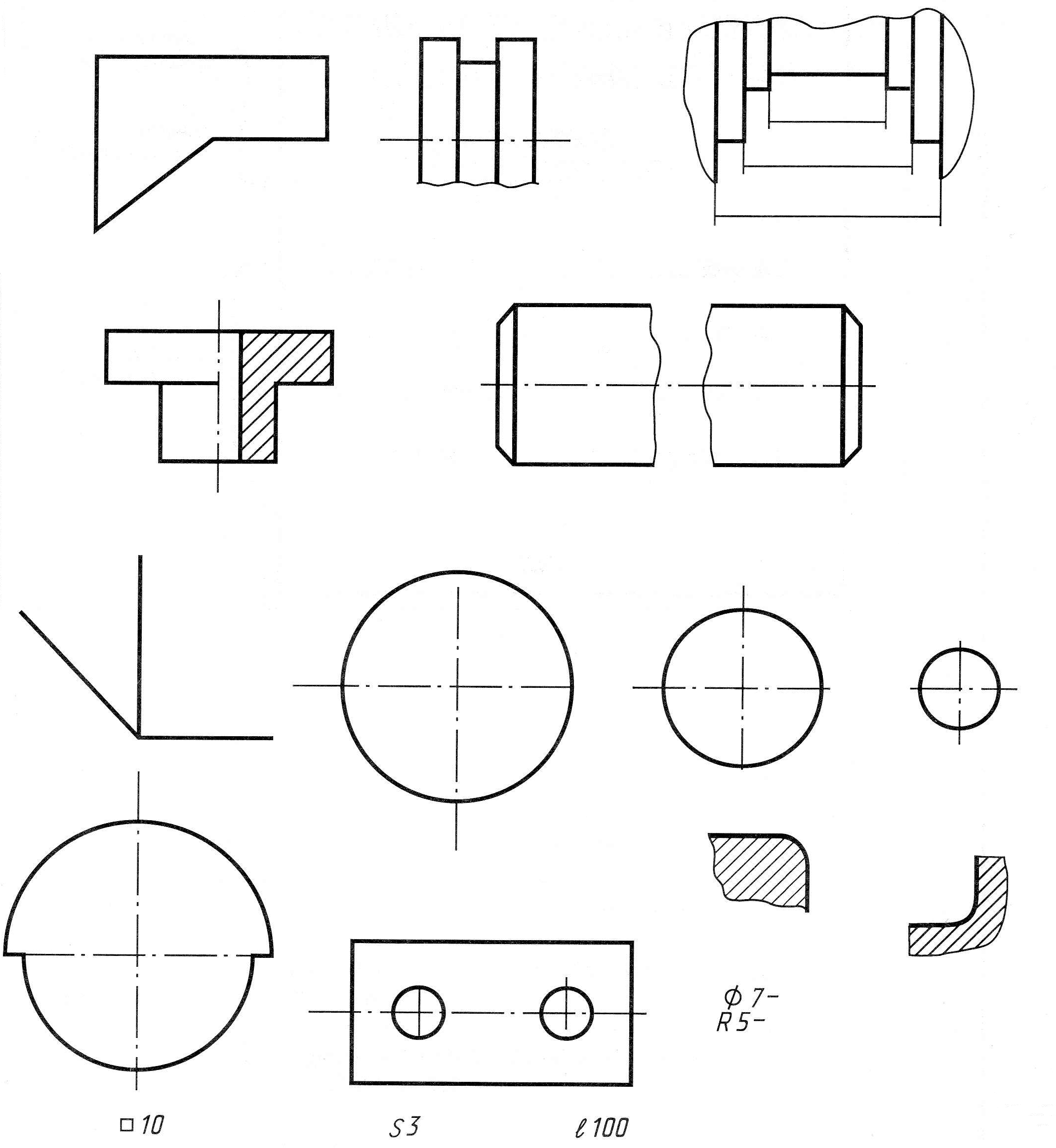

Что означают размеры в квадрате на чертежах

Размер в рамке означает, что этот размер относится к одной из сторон квадрата и сам размер указывается единожды. Не следует путать этот размер с размером в прямоугольнике на строительном чертеже, который обозначает номинальную отметку уровня пола.

Рисунок 3. Что означают размеры в квадрате на чертежах

Что означают размеры в скобках на чертежах

Размеры в круглых скобках по ГОСТу обозначают размер детали, который получится после сборки. В квадратных скобках указывают размер элемента, в котором предполагается совместная обработка с размером другого элемента с другого чертежа.

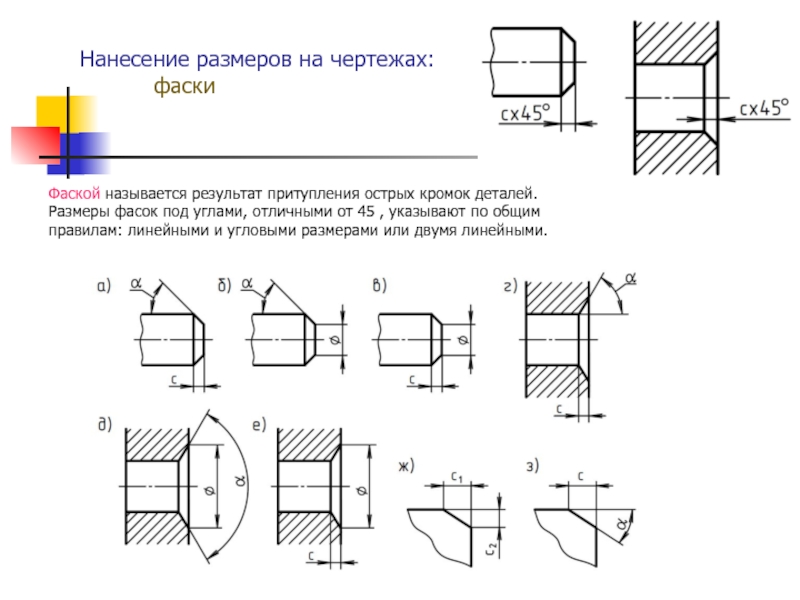

Обозначение размеров резьбы на чертеже

На чертеже обязательно нужно указать резьбу, если она присутствует в детали. ее обозначение включает нанесение внутреннего и наружного диаметра метрической резьбы.

Рисунок 4. Обозначение размеров резьбы на чертеже

Нанесение радиоэлементов на чертежах по ГОСТу

На электрических схемах необходимо нанесение множества элементов, это и выключатели, и транзисторы, и резисторы, и контакты, и кнопки звонка, и прочие элементы. Для упрощения чертежа для каждого элемента разработано условное обозначение.

Размер спецификации на чертеже по ГОСТу

Спецификация представляет собой таблицу, в которой собрана вся информация по деталям, комплектующим, составляющим. Обычно спецификацию оформляют на листе формата А4, тогда основная надпись занимает нижнюю часть листа, ее размер 40 на 185 мм. Спецификация состоит из колонок: Формат, Зона, Позиция, Обозначение, Наименование. Количество и Примечание.

Размеры отверстий на чертеже

Овальные и резьбовые отверстия обозначаются по ГОСТу. Его правилами предусмотрено обозначение глубины отверстия и его диаметра. Помимо того, обозначают шаг резьбы, недорез, фаску, глубину сверления отверстия и глубину нарезки резьбы.

Размеры круга оси на чертеже

Оси являются одним из ключевых элементов на чертеже, поэтому размер круга важен, он должен всегда быть равен 8 мм.

Рисунок 5. Размеры круга оси на чертеже

Как проставить размеры на чертеже в Компасе

Чтобы проставить размер к программе Компас 3D используют команды «Авторазмер» или «Линейный размер», их иконки расположенные в верхнем меню. Нажав нужную пиктограмму, нужно указать отрезок, длину которого необходимо поставить, а затем сделать клик в том месте, где будет указан размер. Нанесение и простановка осуществляются всего в 2 действия.

Рисунок 6. Как проставить размеры на чертеже в Компасе

Как изменить размер чертежа в Компасе

Увеличить или изменить размер также просто, он привязан к размеру отрезка, поэтому любое его изменение автоматически изменит и размерную линию.

Как уменьшить размер чертежа в Компасе

Уменьшить размер чертежа проще всего через команду «Масштабирование». В первую очередь выделяют весь чертеж, затем на панели «Редактирование» выбирают инструмент «Масштабирование» и указывают значение.

Как проставить размеры на чертеже в Автокаде

Проставление размеров в Автокаде осуществляется аналогично, в верхнем меню находят пиктограмму «Линейный размер», указывают отрезок, который хотят образмерить, и место нанесения линии. Размерную линию можно скопировать и применить к другим участкам.

Рисунок 7. Как проставить размеры на чертеже в Автокад

Как изменить размер чертежа в Автокаде

Уменьшить или увеличить чертеж целиком удобнее всего через инструмент «Масштаб», его пиктограмма расположена в верхнем меню. Предварительно выбирают нужный элемент или весь чертеж, а затем нажимают иконку «Масштаб». Изменение масштаба можно регулировать мышкой или задать нужное значение в командной строке.

Как проставить размеры на чертеже в Визио

В программе Визио размеры задаются через окно «Фигуры». Сначала выбирают кнопку «Дополнительные фигуры», затем «Дополнительные решения Визио» и «Размеры». Фигуру размера перетаскивают к тому элементу, который будет измеряться, и «приклеивают» концы к нужным точкам.

Рисунок 8. Как проставить размеры на чертеже в Визио

Как уменьшить размер чертежа в Визио

Масштаб чертежа можно изменить через меню «Файл», в пункте «Страница». На выбор масштаб может быть архитектурным, метрическим или инженерным.

Ответы на вопросы

Как указать радиальный размер?

Чтобы легко определить радиальный размер, а затем диаметр окружности, используется обозначение R и стрелка. Ломаная стрелка обозначает радиальный размер. Единицы измерения не ставятся, само значение указывается на свободной части чертежа.

Как использовать комбинированный способ размещения размеров?

Комбинированный способ считается предпочтительным, он дает достаточную точность и удобство без лишних измерений и расчетов в рабочем процессе. Нанесение ведется от одной базы, размерные цепочки для отдельных элементов указываются не дублируя друг друга.

Что означает подчеркнутый размер?

Если размер подчеркнут снизу, то он нанесен с отклонением от основного масштаба чертежа. Подобное решение может быть обосновано компоновкой группы элементов, но всегда лучше использовать указанный в основной надписи масштаб для всего чертежа.

Размеры в ARCHICAD

Размеры – важная часть любой проектной документации, ведь без нее невозможно воссоздать объект в реальности.

Давайте разберемся с наиболее часто используемым инструментом документирования – линейным размером в ARCHICAD. Научимся настраивать и изменять его.

Как проставить размеры в ARCHICAD

Размеры можно проставлять на любых 2D чертежах, не только на планах. Но и на разрезах, фасадах, 3D-документах, развертках.

Кстати, если вы не знаете, как сделать развертку в ARCHICAD, читайте нашу новую статью – «Развертки стен в ARCHICAD».

Для того чтобы начать построение размерной линии, нужно выбрать соответствующую команду на панели инструментов. Она находится на вкладке «Документирование».

Чтобы поставить размер нужно указать точки, к которым будет привязываться размерная линия. Точек может быть много, нет необходимости указывать их отдельно.

После того как вы указали точки, двойным кликом указываем положение размерной линии.

Обратите внимание, размерная линия должна располагаться дальше указанных точек, иначе размер может не построиться. В любом случае размерную линию можно подвинуть потом.

Размеры могут быть ассоциативными и статичными.

Когда мы кликаем на узловые точки элемента при создании размера, эти точки отображаются в виде окружности с крестиком. Значит, размер будет ассоциативным.

Если мы не привязываем размеры к элементу, точки отображаются в виде квадрата с крестиком. Соответственно размер не будет статичным.

У ассоциативных размеров есть преимущество, они изменяются вместе с элементом. Но ассоциативные размеры нельзя копировать.

Можно превратить ассоциативный размер в статичный, в информационном табло выберите опцию «Статичные Размеры».

Как настроить размеры в ARCHICAD

Стандартное отображение размеров не подходит под требования ГОСТ.

Давайте настроим его.

Для этого надо перейти в параметры инструмента. Кликните по иконке «Линейный Размер» в панели инструментов два раза.

Откроется окно, в котором мы настраиваем следующие параметры:

На первой вкладке «ТИП РАЗМЕРА» в поле «Тип Размера» выбираем обычный линейный размер. В пункте «Тип Маркера» настраивается засечка, она выбрана по умолчанию. Также мы можем настроить продление размерной линии за маркер, продление должно быть включено.

В пункте «Выносная Линия» настраивается тип выносной линии. Доступно несколько вариантов: без выносной линии, по размеру маркера, задаваемая длина, изменяющаяся длинна. Нам подходит последний вариант.

Если выбрать его, мы сможем настроить величину отступа выносной линии от объекта. Этот параметр находится на вкладке «ПАРАМЕТРЫ МАРКЕРА И ВЫНОСНОЙ ЛИНИИ» и называется «Просвет до Выносной Линии». Задавайте его равным 300-500 мм.

Также на вкладке «ТИП РАЗМЕРА» с правой стороны нужно настроить перо размерной линии и маркера. Не забывайте, что толщина пера маркера должна быть 0,3 – 0,5 мм. А у размерной линии 0,13 – 0,18 мм.

На вкладке «СТИЛЬ ТЕКСТА» настраиваем шрифт, его высоту (не менее 2,5 мм) и выбираем цвет пера.

На вкладке «ПАРАМЕТРЫ МАРКЕРА И ВЫНОСНОЙ ЛИНИИ» настраиваем параметр «Величина Размерных Маркеров» задаем значение 1 – 1,5 мм.

Сохраняем изменения, нажимаем кнопку «ОК».

Теперь размеры выглядят хорошо, и мы можем продолжить.

Как изменить размеры в ARCHICAD

Бывает так, что размерная линия уже построена, но вам необходимо внести какие-то изменения. Например, продолжить размерную линию.

Кликните на саму линию под размерным текстом. Появится локальное меню, в котором выбираем первую иконку «Вставка/Объединение Размерных Точек». После этого продолжаем размерную линию, указывая необходимую точку.

Таким образом можно продолжить размерную линию. Все остальные команды в локальной панели размера отвечают за изменение положения размерной линии.

Конечно, это далеко не все функции инструмента «Линейный Размер». Мы можем сделать более детальные настройки и получить множество различных отображений размера. А также проставить радиальный размер или отметку высоты.

В курсе «Проектирование интерьера в ARCHICAD» мы подробно разбираем настройку размеров в разделе «Документирование».

А сейчас мы заканчиваем, надеюсь, вы поняли базовые принципы работы с размерами. И теперь знаете, как проставить размеры и настроить их.

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ – Определение размеров

ВАЖНОСТЬ НАЗНАЧЕНИЯ РАЗМЕРОВ:

Любой изготовленный компонент или продукт должен соответствовать своим спецификациям. На самом деле без спецификации продукта не может быть производства. В машиностроении все производство контролируется техническими характеристиками продукта или компонентов, то есть размерами.

Техническая спецификация содержит полную информацию о форме, размере, допусках, отделке, материале и других технических аспектах, таких как термическая обработка, поверхностное покрытие, и другую соответствующую информацию, необходимую для изготовления компонента. В большинстве случаев технические характеристики компонентов даются в виде технического чертежа, а форма описывается различными типами видов, т.е. орфографической, изобразительной и перспективной проекцией, а размер задается размерами.

Размер:

Это числовое значение, выраженное в соответствующей единице измерения и обозначенное графически на технических чертежах линиями, символами и примечаниями.

Размеры:

Укажите размер компонента, детали, отверстия, паза, глубины, ширины, радиуса и т. д.
, например: L1, L3, H, h2, S и т. д.

Размеры местоположения:

Задайте или зафиксируйте взаимосвязь функций. а именно центр отверстий, прорезей и любых значительных форм.
например: L4, L5, L6

Характеристика:

Это индивидуальная характеристика, такая как плоская поверхность. Цилиндрическая поверхность, буртик, резьба, паз, кривая или профиль и т. д.

Конечный продукт:

Деталь, готовая к непосредственному использованию или сборке, или может быть деталью, готовой к дальнейшей обработке . например литье, винт с буртиком и т. д.

Размеры классифицируются по следующим типам:

Функциональный размер (F):

Это размер, который необходим для функционирования компонента или пространства. Как правило, они показаны с ограничениями.

Нефункциональный размер (NF):

Это размер, который не является существенным для функционирования компонента или пространства.

Вспомогательный или контрольный размер (AUX/REF):

Размер указан только для информации. Он выводится из значений, указанных на чертеже или сопутствующих документах, и не указывается при производстве или контроле.

ЭЛЕМЕНТЫ РАЗМЕРОВ:

Удлинительная линия –

Размерная линия – б

Выноска – c

Окончание размерной линии – d

УДЛИНИТЕЛЬНАЯ ЛИНИЯ:

Это тонкая линия, выступающая из элемента и выходящая за размерную линию.

Обычно он перпендикулярен измеряемому элементу, но может быть нарисован под наклоном, как показано для проставления размеров конусов, параллельно друг другу.

Выносные линии (линии проекции) не должны пересекать размерные линии, но там, где это невозможно, линии не должны прерываться.

РАЗМЕРНАЯ ЛИНИЯ:

Это тонкие непрерывные линии, заканчивающиеся на концах стрелками, точками или наклонными линиями, касающимися выносной линии.

Размерная линия может пересекать другую размерную линию там, где нет другого пути.

Размер до скрытых линий следует избегать.

Наконечники стрел можно размещать снаружи, где недостаточно места.

ЛИНИЯ ВЫНОСКИ:

Это тонкая непрерывная линия. Он связывает примечание или размер с элементами, к которым он применяется.

ЗАВЕРШЕНИЕ И УКАЗАНИЕ ПРОИСХОЖДЕНИЯ:

Размер окончаний (стрелки/косые штрихи) должен быть пропорционален размеру чертежа. На одном чертеже должен использоваться только один стиль наконечника стрелки. Однако, если места слишком мало для наконечников стрелок, их можно заменить точкой или наклонной линией. Наконечники стрел рисуются в виде коротких линий, образующих зазубрины под любым удобным углом между 15° и 9°.0°. Они могут быть открытыми, закрытыми или закрытыми и заполненными. Косые штрихи в виде короткой линии, наклоненной под углом 45°.

УКАЗАНИЕ РАЗМЕРНЫХ ЗНАЧЕНИЙ НА ЧЕРТЕЖАХ:

УКАЗАНИЕ РАЗМЕРНЫХ ВЕЛИЧИН НА ЧЕРТЕЖАХ: Все размерные значения должны быть указаны на чертежах символами достаточного размера для обеспечения полной разборчивости оригинальных чертежей, а также репродукций, сделанных с помощью микрофильмов. Они должны быть размещены таким образом, чтобы они не пересекались и не разделялись какой-либо другой линией на чертеже.

СИСТЕМА НАНЕСЕНИЯ РАЗМЕРОВ (Размещение размеров) ПОДГОТОВЛЕННЫЙ ЧЕРТЕЖ

Существуют две системы нанесения размеров на подготовленный чертеж. На одном чертеже должен использоваться только один метод.

Выровненная система

Однонаправленная система

СИСТЕМА ВЫРАВНИВАНИЯ:

Система, в которой размеры размещаются перпендикулярно размерной линии. Эта система размещения размеров широко используется в инженерной практике.

Вертикальные размеры записываются и считываются с правой стороны. Эта система обычно используется для определения размеров подготовленного чертежа.

ОДНОНАПРАВЛЕННАЯ СИСТЕМА:

Система, в которой размеры всегда считываются снизу вверх независимо от направления размерной линии.

Вертикальные размеры параллельны размерным линиям. Эта система используется в больших чертежах, например, в случае автомобилей и т. д.

СВЯЗАННЫЕ ВИДЕО ДЛЯ РАЗМЕРОВ:

Для получения дополнительной информации- C НАЖМИТЕ ЗДЕСЬ

ИНЖЕНЕРНЫЙ ЧЕРТЕЖ выровненный размервыровненная системаголовка стрелкивспомогательное измерение промышленный Учебный институтВыводная линияВыводные линииРазмер местоположенияРазмеры местоположенияРазмеры местоположенияПроизводствоМашиностроениеНефункциональные размерыРазмерыразмерыТехнический чертежоднонаправленный размерnionоднонаправленный размероднонаправленная система

Простановка размеров на инженерном чертеже — № 1 Подробное руководство

Что такое проставление размеров на инженерном чертеже?

Размеры на инженерных чертежах представляют собой числовые значения, указанные графически в соответствующих единицах измерения на инженерном чертеже с линиями, символами и примечаниями.

Они указаны на техническом чертеже для определения характеристик размеров, таких как длина, высота, ширина, диаметр, радиус, угол и т. д.

Бюро индийских стандартов (BIS) рекомендует общий принцип определения его бюллетень IS 11669: 1986 г. (подтверждено в 1999 г.).

Важность размеров в инженерных чертежах

Чтобы обеспечить четкое и полное описание характеристик объекта, необходимы правильные размеры в технических чертежах.

Типы размеров на технических чертежах:

Размеры подразделяются на следующие типы:

Функциональные размеры.
Нефункциональные размеры.
Вспомогательные размеры.

Функциональные размеры (F)

Это размеры в техническом чертеже, которые важны для функции детали или пространства.

Нефункциональные размеры (NF)

Это размеры на инженерном чертеже, которые не важны для функции детали или пространства.

Вспомогательные размеры (AUX)

Размеры на техническом чертеже, которые даны только для информации. Он выводится из других значений, показанных на чертеже или в соответствующих документах.

Вспомогательный размер задается без родителей, и к нему не применяются допуски.

Терминология простановки размеров

Различные термины, связанные с простановкой размеров в технических чертежах, следующие:

Размерное значение

размерный. Размеры выражены в конкретных единицах на чертеже с соответствующей информацией.

Размерные линии

Размерные линии представляют собой тонкие непрерывные линии, показывающие протяженность и направление размера. Эти линии должны располагаться на расстоянии от 8 до 10 мм от контура чертежа и должны располагаться равномерно на расстоянии от 6 до 8 мм друг от друга. Значения размеров предпочтительно размещать рядом с серединой размерных линий.

Линии проекций

Линии проекций представляют собой тонкие непрерывные линии, вытянутые из контуров для определения размеров и выступающие на 2–3 мм за пределы размерных линий. Они должны быть нарисованы в направлении, перпендикулярном элементу, размер которого необходимо измерить. Линии размеров и линии проекций не должны пересекаться с другими линиями, за исключением случаев, когда это неизбежно.

Но в случае особых обстоятельств линии проекции могут быть проведены косо, но параллельно друг другу.

Выноски

Выноски представляют собой тонкие непрерывные линии, оканчивающиеся стрелкой или точкой, обозначающей элемент и примечание. Рисунок и примечания пишутся над расширенной размерной линией.

Во избежание путаницы выноски не должны быть –

наклонены под углом менее 30°
параллельно соседним линиям проекций.
параллельные или смежные размеры.

Выноски никогда не рисуются горизонтально, вертикально, изогнуто или от руки. Обычно их рисуют под любым удобным углом 30°, 45° и 60°. Обычно избегают длинных лидеров.

Стрелки

Окончание размерных линий указано стрелками. Наконечники стрелок могут быть открыты под удобным углом от 30° до 90°, закрыты заполненными или закрытыми пустыми. Закрытые заполненные наконечники стрел имеют длину, примерно в три раза превышающую ширину/глубину, и обычно предпочтительны на инженерных чертежах.

Обычно длина наконечника стрелки для мелкого рисунка составляет 3 мм, а для большого рисунка длина наконечника стрелки составляет 5 мм.

Когда места для окончания наконечников стрелок недостаточно, можно использовать косую черту и точки.

Способы нанесения размеров на инженерном чертеже:

Размеры наносятся на чертеже одним из следующих способов, рекомендованных СП 46-2003.

SP 46 (2003): Практика инженерного черчения для школ и колледжей.

Ниже приведены две рекомендуемые системы нанесения размеров:

Выровненная система размеров на инженерном чертеже:

При этом способе нанесения размеров размерный текст размещается параллельно размерной линии и предпочтительно над ней. в середине.

Тексты размеров размещены таким образом, чтобы их можно было прочитать либо снизу, либо с правой стороны чертежа.

Линейный размер

Угловые размеры

Однонаправленная система размеров на техническом чертеже:

При однонаправленном методе размеров размеры указаны таким образом, что их можно нанести только в горизонтальном направлении.

Линейные размеры

Угловые размеры

Расположение размеров

дает уникальное объяснение.

Классификация размеров на основе расположения следующая.

Цепное или непрерывное определение размеров

В этом методе последовательные размеры располагаются в виде непрерывной прямой линии.

Параллельное или последовательное определение размеров

В этом методе ряд отдельных размеров, параллельных друг другу, размещаются из общего начала. Этот метод применяется, когда ряд измерений имеют общее происхождение. Накопленной ошибки можно избежать, следуя этому методу.

Текущие размеры или наложенные размеры

В этом методе размеров все размеры начинаются от общего начала, которое обозначено маленьким кругом диаметром 3 мм, и заканчиваются стрелками, где заканчивается отдельный размер.

Тексты размеров поворачиваются на 90° и размещаются на одной линии с линией разложения или над линией размера рядом со стрелкой.

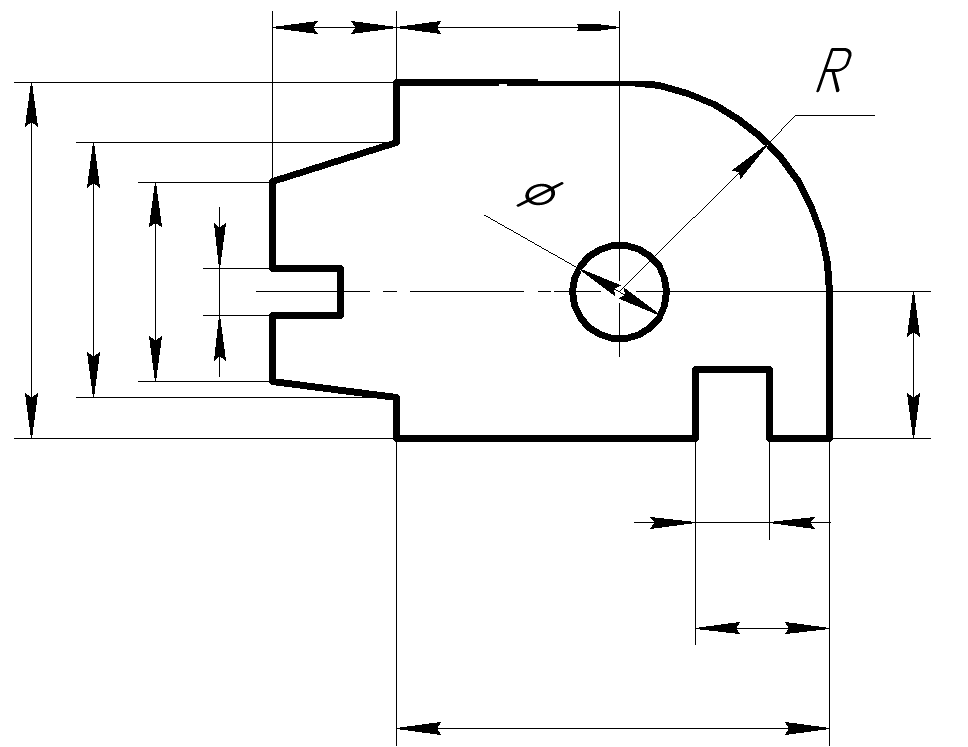

Комбинированное нанесение размеров

При таком расположении размеров на одном чертеже одновременно используются параллельные, цепные и непрерывные размеры.

Простановка размеров в координатах

Всякий раз, когда деталь имеет слишком много размеров, легче читать чертеж с помощью метода простановки размеров в координатах.

Пример : Пластина с большим количеством отверстий может быть легко прочитана с помощью метода измерения координат. Другие стили определения размеров в этом случае дадут чрезмерно загроможденный результат.

В этой системе происхождение и другие особенности должны быть численно нивелированы. Координатная таблица содержит все размерные детали, которые должны быть размещены рядом с чертежом.

Правила нанесения размеров в инженерном чертеже

Соблюдение набора стандартных правил определения размеров очень важно, поскольку размеры используются для определения характеристик размера нарисованного объекта, таких как длина, высота, ширина, радиус, диаметр, угол и т. д. с линиями, примечаниями и символами.

Бюро Индийских Стандартов (BIS) предлагает правила определения размеров в инженерных чертежах в своем бюллетене IS 11669:1986 (подтверждено в 1999 г.).

ИС 11669: 1986 (подтверждено в 1999 г.): Общие принципы нанесения размеров на технические чертежи

Правила нанесения размеров:

При нанесении размеров необходимо соблюдать следующие правила размеров:

просмотр . Однако в случае простановки радиуса дуги или окружности он может быть показан внутри.

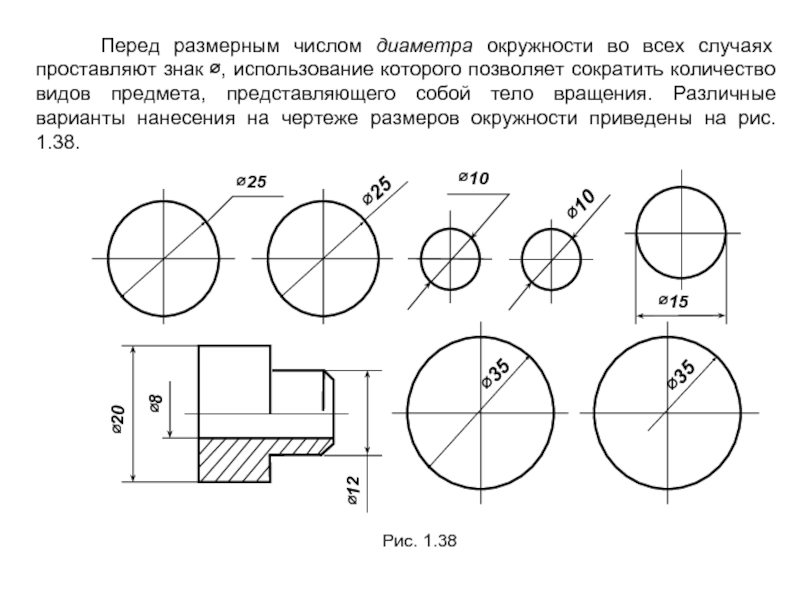

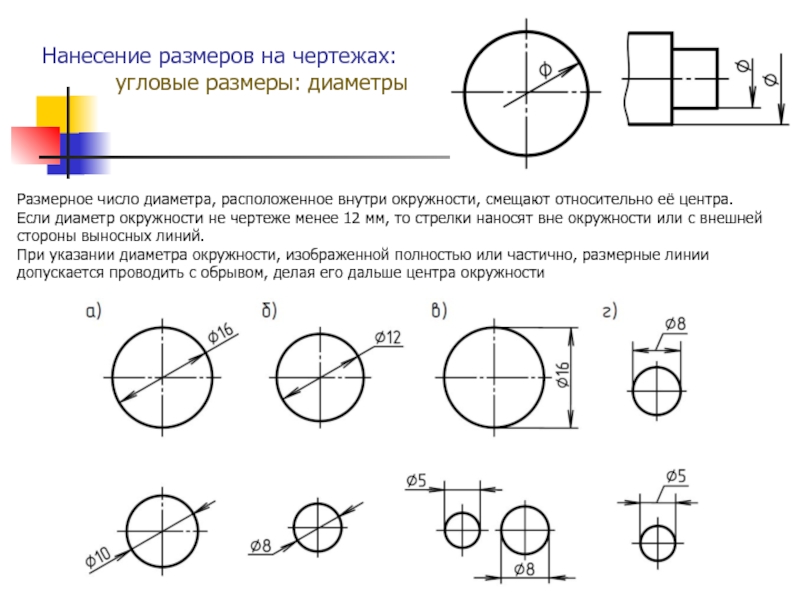

2. Правила определения размеров для круга: Размер круга должен измеряться символом его диаметра Ø. Символ Ø должен располагаться перед значением размера.

Размер дуги должен быть указан символом радиуса R .

3. Правила простановки размеров для осевой линии:

i. Ось или осевая линия не должны использоваться в качестве размерной линии со стрелками на концах.

ii. Оси или осевые линии должны выходить примерно на 3 мм за границу детали, детали которой они обозначают.

III. Отметка размера от осевой линии неверна , за исключением случаев, когда осевая линия проходит через центр отверстия.

Кроме того, удлиненная осевая линия может использоваться в качестве удлинительной линии.

4. Правила простановки размеров отверстий:

Межцентровое расстояние между отверстиями должно иметь размер на виде, на котором отверстия видны.

5. Размеры следует наносить по видимым линиям , а не по невидимым или скрытым линиям.

6. Значение размера должно располагаться примерно на 2 мм выше размерной линии.

7. Выносная линия должна выходить за размерную линию на 2 мм.

8. Правила определения размеров конической секции:

Размер конической сужения по диаметру должен быть указан, как показано на рисунке.

Коническая конусность = (D-d)/L= 1 дюйм n

9. Правила нанесения размеров для заштрихованной части:

При проставлении размеров в заштрихованной части чертежа линия штриховки не должна пересекать размерный текст.

10. Правила определения размеров для повторяющихся элементов:

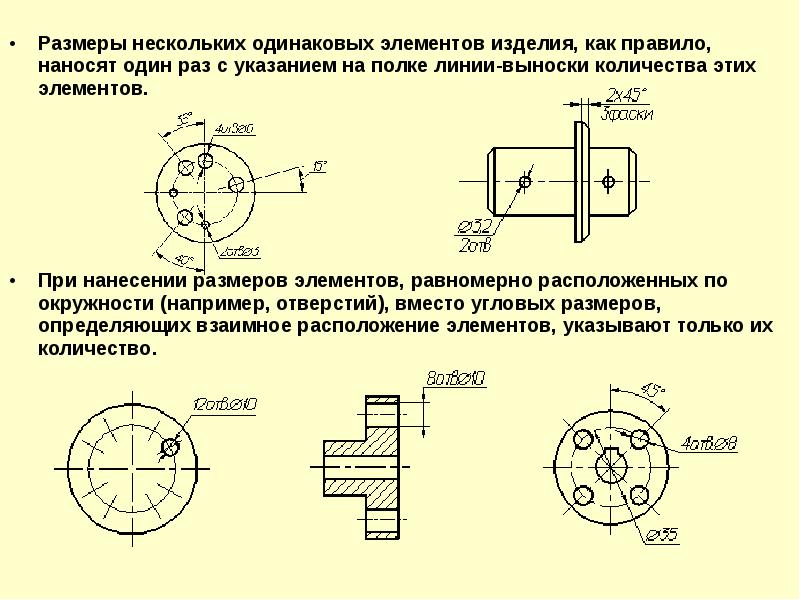

Насколько это возможно, избегают измерения повторяющихся элементов одного размера.

Заметки должны быть написаны горизонтально. Линии выноски должны быть наклонены под углом 30°, 45° и 60° к горизонтали.

11. Общие правила определения размеров:

Габаритные размеры должны располагаться вне промежуточных размеров.

Меньшие размеры должны располагаться ближе к виду, а большие – дальше, чтобы выносные линии или линии проекций не пересекали размерные линии.

12. Правила нанесения размеров ломаного элемента:

Размерная линия должна быть показана сплошной там, где фигура, которую она представляет, показана ломаной.

13. Если размерную линию нельзя полностью провести до ее нормальной точки окончания, свободный конец должен заканчиваться двойной стрелкой.

14. Насколько это возможно, все размеры на конкретном чертеже должны быть представлены только в одной единице.

15. Размеры, указанные на одном виде, не обязательно повторять на другом виде, за исключением случаев ясности и идентификации.

16. Размеры должны быть размещены на том виде, который наиболее четко показывает соответствующие элементы.

17. Линия чертежа никогда не должна использоваться в качестве размерной линии или не должна совпадать с размерной линией. Размерная линия должна располагаться равномерно по всему чертежу. Размерные линии должны быть на расстоянии 8–10 мм от контура чертежа и на расстоянии 6–8 мм друг от друга.

18. Размерный текст желательно располагать ближе к середине. Если это неизбежно из-за нехватки места, размерный текст может быть размещен над расширенной частью размерной линии за пределами стрелок, предпочтительно с правой стороны.
