Принцип работы инвертора напряжения

Инвертор напряжения (ИН, DC/AC converter) предназначен для преобразования электрической энергии, получаемой от источника постоянного тока в электрическую энергию переменного тока.

Эта технология применяется в различных сферах. Преобразователи работают как автономно, так и в составе сложных систем, предназначенных для обеспечения электрической энергией различных объектов. Востребованность инверторов связана с развитием технологий и появлением риска потери ценных данных и остановки оборудования при отключении питания.
В этой статье мы рассмотрим принцип работы инвертора напряжения с чистым синусом и отметим преимущества данной технологии. Вы узнаете об отличительных особенностях эксплуатации преобразователей от ведущих производителей.

Как работает инвертор напряжения с «чистым синусом»

Принцип работы такого инвертора напряжения выглядит следующим образом.

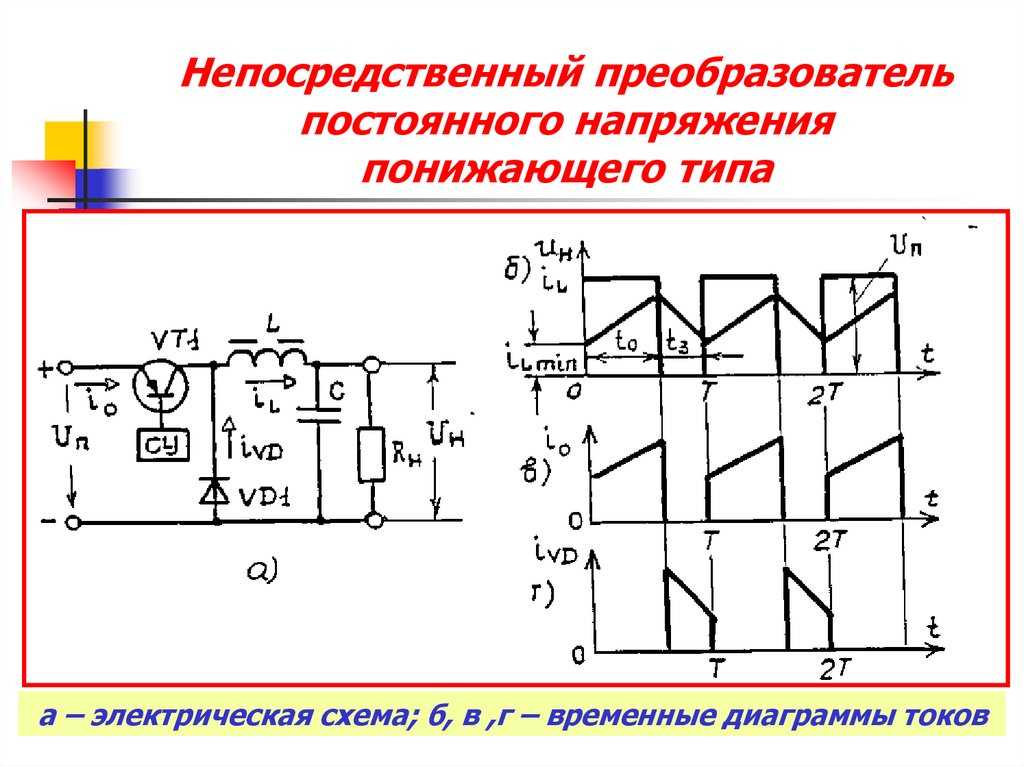

1. В результате предварительного преобразования формируется напряжение постоянного тока, близкое по значению к выходному синусоидальному напряжению. После этого энергия направляется на мостовой инвертор.

2. На мостовом ИН происходит преобразование постоянного напряжения в переменное. Его форма приближена к синусоидальной. Нужные характеристики достигаются за счет применения специального принципа управления транзисторами (многократной широтно-импульсной коммутации).
Принцип этой технологии заключается в следующем. На интервале каждого полупериода соответствующая пара транзисторов мостового ИН многократно коммутируется на высокой частоте. Длительность подачи импульсов варьируется по синусоидальному закону.

3. Высокочастотный фильтр нижних частот придает напряжению точную синусоидальную форму («чистый синус»).
Кроме описанной выше схемы существуют и другие принципы построения и работы инверторов.

Такое оборудование применяют реже, т. к. устройства имеют существенные недостатки по сравнению с инверторами с «чистым синусом».

Преимущества применения инверторов с «чистым синусом»

Начнем с того, что многие современные аппараты оснащают импульсными блоками питания. Для них форма напряжения не имеет значения. Присутствующие на рынке телевизоры, магнитофоны, зарядные устройства и некоторые другие виды техники будут одинаково хорошо работать при подключении к любому инвертору. На режим работы оборудования повлияет только действующее значение напряжения.

Однако существует большая группа приборов, которая либо совсем не будет работать при подключении к инвертору с прямоугольной/ступенчатой формой напряжения, либо будет работать, но при этом ухудшатся эксплуатационные характеристики и сократится срок службы. Некоторые виды техники могут в скором времени выйти из строя. В эту группу оборудования входят приборы с трансформаторными БП, некоторые LCD-телевизоры, синхронные электродвигатели, насосы и газовые котлы, применяемые в системах отопления, кондиционеры и другие используемые в промышленности и быту агрегаты.

Вывод: преобразователи напряжения с «чистым синусом» универсальны. Режим работы любого устройства, подключенного к такому инвертору, будет правильным и стабильным.

Особенности оборудования ведущих производителей

Основные лидеры рынка – Victron Energy и Out Back Power. Инверторы этих концернов распространены по всему миру и находят применение в различных сферах.

Работа инверторов обеспечивает резервное электроснабжение:

  • загородных домов;
  • фермерских хозяйств;
  • банков;
  • медицинских учреждений;
  • передвижных лабораторий;
  • транспортных средств;
  • технических помещений;
  • промышленных предприятий;
  • коммерческих зданий и других объектов различного назначения.

Инверторные установки Victron Energy имеют ряд преимуществ:

  • Надежность. Концерны применяют передовые технологии в процессе производства оборудования. Инверторы устойчивы к двукратным перегрузкам.
  • Долговечность. Техника служит десятки лет.
  • Простота введения в эксплуатацию. Подключение агрегатов происходит без каких-либо проблем.
  • Удобство. Инверторы запускаются в автоматическом режиме. Работа не сопровождается образованием выхлопных газов. Устройства практически бесшумны.
  • Большой набор полезных функций. При необходимости вы сможете добавить мощность к сети или генератору или подключить инверторы к альтернативным источникам энергии.



1 декабря 2016


Как работает инвертор – как ремонтировать инверторы

Бесполезно обсуждать, как ремонтировать инверторы постоянного или переменного тока до того, прежде чем понять, как работают инверторы. Ниже предоставлена информация, содержащая аспекты, которые могут оказаться весьма полезными для любого электронщика.

Составные элементы инвертора


Как следует из названия, инверторы постоянного или переменного тока – это электронное устройство, которое может преобразовывать постоянный ток, обычно берущийся из свинцово-кислотных аккумуляторов в переменный, который может быть вполне сопоставим с напряжением, присутствующим в обычной осветительной сети.


Ремонт специфических инверторов не простое дело и требует определенных знаний в этой области. Инверторы, предоставляющие синусоидальное напряжение на выходе, или те, которые используют технологию ШИМ, чтобы генерировать синусоиду, сложные в плане диагностики и устранения неисправностей для тех, кто недавно занимается ремонтом подобного оборудования. Однако, простые инверторы, которые основаны на базовых принципах, сможет отремонтировать даже человек, не являющийся экспертом в этой области.

Прежде, чем мы перейдем к поиску неисправностей, важно обсудить, как работает инвертор и различные стадии, являющиеся нормальными для этого оборудования:

Обычно инвертор состоит из трех важных компонентов: выпрямитель, шина постоянного тока и собственно сам инвертор.

Генератор: данный этап отвечает за генерацию осциллирующих импульсов либо через интегральную, либо через транзисторную цепь. Эти колебания, как правило, существуют в виде прямоугольных импульсов.

Вышеуказанные генерируемые прямоугольные импульсы слишком слабы и не могут быть использованы для трансформаторов высокого напряжения. Таким образом, эти импульсы поступают на следующий каскад усилителя, чтобы соответствовать поставленному заданию.

Усилитель или Драйвер: Это осциллируемая частота, которая усиливается на высоких уровнях тока, с использованием силовых транзисторов или МОП транзисторов. Несмотря на повышенную отдачу от переменного тока, его хватает для заряда аккумулятора, однако он не может работать с нагрузкой, так как ей нужно более высокое напряжение. Высокое напряжение появляется на выходе вторичной обмотки трансформатора.

Выходной трансформатор: Мы все знаем, как работает трансформатор; в источниках питания постоянного/переменного тока обычно используется понижение через магнитную индукцию двух обмоток. В инверторах трансформатор обычно используется для подобных целей, однако, здесь высокое напряжение переменного тока появляется на вторичных обмотках в результате ступенчатого усиления напряжения на первичной обмотке трансформатора. Наконец, это напряжение используется для питания электрических приборов, таких, как осветительные приборы, вентиляторы, миксеры, паяльники и другие.

Инверторы постоянного или переменного тока, подсказки по ремонту


Описанные выше вещи очень важны, чтобы получить правильный результат от инвертора. Во-первых, генерация колебаний, благодаря которой, процесс индукции напряжения может проходить через обмотку трансформатора. Во-вторых, частота колебаний тоже очень важна, она является фиксированной величиной. Эта величина отличается в разных странах, например, в странах с напряжением 230 V, обычно рабочая частота 50 Hz, а в других странах, где напряжение 120 V, рабочая частота 60 Hz.

Сложные устройства, например, промышленные компьютеры и прочие подобные устройства не рекомендуется использоваться с инверторами на основе импульсов прямоугольной формы. Резкий рост и падение прямоугольных импульсов просто не подходит для использования с такого рода устройствами.

Как только вы поняли, из каких частей состоит инвертор и разобрались со всем тем, что было написано выше, стало гораздо проще разобраться с тем, что вышло из строя. Следующие советы помогут вам понять, как ремонтировать инверторы постоянного и переменного тока:

Инвертор “Не включается”: Проверьте напряжение аккумулятора и соединения, проверьте предохранитель. Если все в норме, откройте крышку инвертора и проделайте следующие операции:

Найдите область генератора; отсоединить его выход и, с помощью частотомера, проверьте правильность его работы. Отсутствие частоты или стабильного тока указывает на возможную неисправность. Проверить и все его комплектующие на наличие неисправностей.




Когда вы убедились, что генератор работает нормально, переходите к следующему этапу т.е. к усилителю-драйверу. Проверьте каждое устройство с помощью цифрового мультиметра, возможно, для более точной проверки, все придется полностью разобрать. Если вы нашли, что конкретно неисправно, просто замените эту деталь на новую.


Иногда трансформаторы также становятся главной причиной сбоя. Проверьте обрыв обмотки или плохое внутреннее соединение в соответствующем трансформаторе. Если вы обнаружите что-то подозрительное, немедленно меняйте деталь на новую.


Хотя все не так просто, и вы не научитесь ремонтировать инверторы просто, почитав эту статью, однако, вы точно начнете понимать, когда, методом проб и ошибок, будете пытаться их ремонтировать.

Все еще есть сомнения?…пожалуйста, заполните форму обратной связи.






Примеры работ
Услуги
Контакты

Время выполнения запроса: 0,0028989315033 секунд.

Как работает инвертор – Повседневная жизнь – Новости

Основная цепь является преобразователем мощности блока питания асинхронного двигателя. Основную схему преобразователя частоты можно условно разделить на два типа: тип напряжения – это преобразователь, который преобразует постоянный ток источника напряжения в переменный, а фильтр цепи постоянного тока – емкостной.

Тип тока – это преобразователь, который преобразует постоянный ток источника тока в переменный, а контурный фильтр постоянного тока – это индуктор.

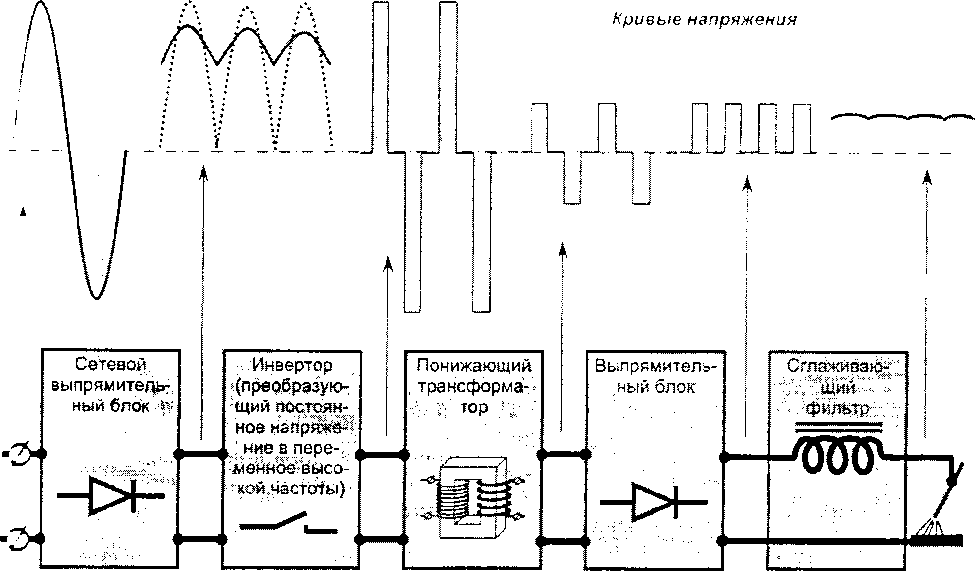

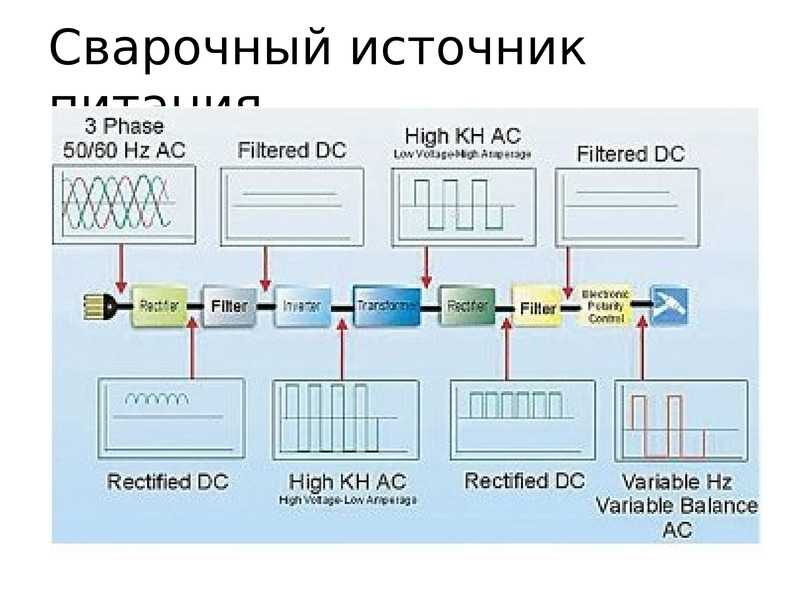

Он состоит из трех частей: выпрямитель” выпрямитель” который преобразует мощность промышленной частоты в мощность постоянного тока,” плоско-волновую схему” который поглощает пульсации напряжения, генерируемые преобразователем и инвертором, и инвертор”” который преобразует мощность постоянного тока в мощность переменного тока.

выпрямитель

Самое последнее применение – диодные преобразователи, которые преобразуют мощность в постоянный ток.

Две группы транзисторных преобразователей также могут быть использованы для образования обратимого преобразователя, который может быть регенерирован за счет обратимого направления мощности.

Петля плоская волна

В выпрямленном постоянном напряжении выпрямителя присутствует пульсирующее напряжение, в 6 раз превышающее частоту источника питания. Кроме того, пульсирующий ток, генерируемый инвертором, также вызывает изменение постоянного напряжения.

Для подавления колебаний напряжения используются катушки индуктивности и конденсаторы, которые поглощают колебания напряжения (токов).

Емкость устройства мала, если источник питания и компонент главной цепи имеют запас, индуктивность может быть устранена, и может быть принята простая схема с плоской волной.

инвертор

В отличие от выпрямителя, инвертор преобразует мощность постоянного тока в мощность переменного тока требуемой частоты, так что трехфазный выход переменного тока может быть получен путем включения и выключения шести переключающих устройств в заданное время.

На примере инвертора напряжения PWM представлены время переключения и форма волны напряжения.

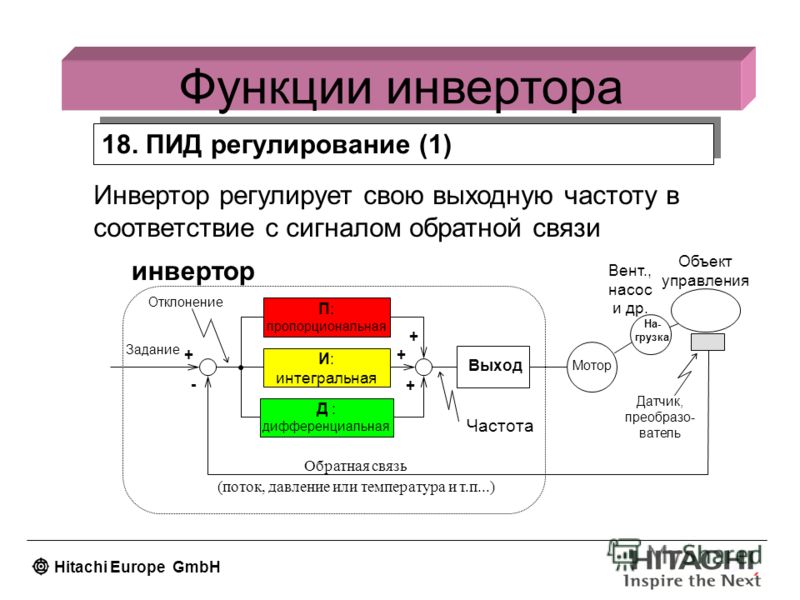

Цепь управления для питания асинхронного двигателя (напряжение, частота регулируется) главной цепи обеспечивает цепь управляющего сигнала, она имеет” рабочая цепь частоты, напряжения, напряжения, тока цепи обнаружения основной цепи, цепь определения скорости двигателя, схема работы усилителя управляющего сигнала” Схема привода&quot ;, и” схема защиты инвертора и двигателя.

(1) Схема работы: сравните внешнюю скорость, крутящий момент и другие инструкции с сигналами тока и напряжения схемы обнаружения, чтобы определить выходное напряжение и частоту инвертора.

(2) Схема обнаружения напряжения и тока: обнаружение напряжения и тока отдельно от потенциала основной цепи.

(3) Цепь привода: Цепь, которая управляет устройством главной цепи.

Он изолирован от цепи управления, чтобы включать и выключать компоненты главной цепи.

(4) Схема определения скорости: сигнал датчика скорости (TG, PLG и т. Д.), Установленного на валу асинхронного двигателя, принимается как сигнал скорости и отправляется в рабочий контур. Двигатель может работать с командной скоростью в соответствии с инструкциями и операциями.

(5) Схема защиты: обнаружение напряжения и тока основной цепи. В случае перегрузки или перенапряжения и других отклонений, чтобы предотвратить повреждение инвертора и асинхронного двигателя, остановите работу инвертора или подавите значение напряжения и тока.

Инвертор напряжения ⋆ diodov.net

С развитием альтернативных источников энергии, в частности с массовым внедрением солнечных панелей, инвертор напряжения находит все более широкое применение. Поскольку применяется как постоянный, так и переменный ток, то часто возникает необходимость в преобразовании энергии одного рода в другой. Устройства, преобразующие переменный ток в постоянный называются выпрямителями. В качестве выпрямителя чаще всего применяют диодный мост. А устройство, преобразующее постоянный ток в переменный называют инвертором.

По ряду положительный свойств большую популярность завоевал инвертор напряжения. Особенно широко он используется с целью преобразования электрической энергии постоянного тока аккумуляторной, солнечной батареи или суперконденсатор в переменное напряжение 230 В, 50 Гц для питания большинства промышленных устройств.

Принцип работы инвертора напряжения

Представим, что у нас имеется источник электрической энергии постоянного тока такой, как аккумулятор или гальванический элемент и потребитель (нагрузка), который работает только от переменного напряжения. Как преобразовать один вид энергии в другой? Решение было найдено довольно просто. Достаточно подключить аккумулятор к потребителю сначала одной полярностью, а затем через короткий промежуток отключить аккумулятор, а потом снова подключить, но уже обратной полярностью. И такие переключения повторять все время через равные промежутки времени. Если выполнять таких переключений 50 раз за секунду, то на потребитель будет подаваться переменное напряжение частотой 50 Гц. Роль переключателей чаще всего выполняют транзисторы или тиристоры, работающие в ключевом режиме.

На схеме, приведенной ниже, изображен источника питания Uип с клеммами 1-2 и потребитель RнLн, обладающий активно-индуктивным характером, с клеммами 3-4. В один момент времени потребитель клеммами 3-4 подключается к клеммам 1-2 Uип, при этом I от Uип протекает в направлении LнRн, а в следующий момент клеммы 3-4 изменяют свое положение и I протекает в противоположном направлении относительно потребителя электрической энергии.

Схема инвертора напряжения

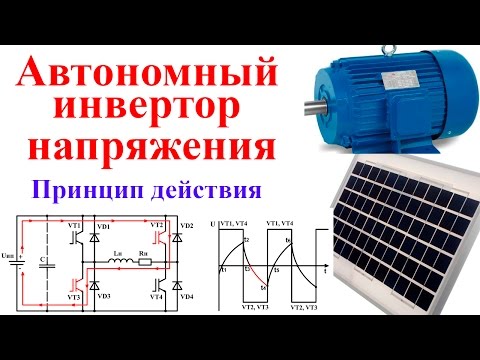

Наиболее распространённая схема инвертора напряжения состоит из четырех IGBT транзисторов

VT1…VT4, включенных по схеме моста, и четырех обратных диодов, обозначенных VD1…VD4, параллельно соединенных с управляемыми полупроводниковыми ключами во встречном направлении. Преобразователь питает активно-индуктивную нагрузку. Именно она является самой распространенной, поэтому была взята за основу.

Входные клеммы инвертора подключаются к Uип. Если таким источником служит диодный выпрямитель, то выход его обязательно шунтируется конденсатором C.

В силовой электронике наибольшее применение нашли транзисторы с изолированным затвором IGBT (именно они показаны на схеме) и GTO, IGCT тиристоры. При оперировании меньшими мощностями вне конкуренции полевые транзисторы MOSFET.

В момент времени t1

открываются VT1 и VT4, а VT2 и VT3 – закрыты. Образуется единственный путь для протекания тока через нагрузку: «+» Uип – VT1 – нагрузка RнLн VT4«-» Uип. Таким образом, на интервале времени t1 ‑ t2 создается замкнутая цепь для протекания iн в соответствующем направлении.

Режим работы схемы

Для изменения направления iн снимаются управляющие импульсы с баз VT1 и VT4 и подаются сигналы на открытие второго и третьего VT2,3. В точке

t2 на оси времени t, первый и четвертый VT1,4 закрыты, а второй и третий – открыты. Однако, поскольку нагрузка активно-индуктивная, то iн не может мгновенно изменить направление на противоположное. Этому будет препятствовать энергия, запасенная на индуктивности Lн. Поэтому он будет сохранять прежнее направление до тех пор, пока не рассеется все энергия, запасенная на индуктивности в виде магнитного поля, равная Wм = (Lн∙i2)/2.

В связи с этим, на отрезке времени t2 – t3 ток будет протекать через диоды VD2 и VD3, сохраняя прежнее направление на RнLн, но пройдет в обратном направлении через

Uип или конденсатор C, если источником энергии является диодный выпрямитель. Поэтому следует обязательно установить конденсатор C, если преобразователь подключен к диодному выпрямителю. Иначе прервется путь протекания iн, в результате чего возникнут сильное перенапряжение, которое может повредить изоляцию потребителя и выведет из строя полупроводниковые приборы.

В момент времени t3 вся запасенная на индуктивности энергия снизится до нуля. Начиная с момента t3 до момента t4 под действием приложенного Uип через открытые полупроводниковые ключи VT2 и VT3 будет протекать iн через L

нRн уже в другую сторону.

В точке t4, расположенной на оси времени t, снимается управляющий сигнал с VT1,3, а VT1 и VT4 открываются. Однако iн продолжает протекать в ту же сторону, пока не расходуется энергия, запасенная в индуктивности. Это будет происходить на интервале времени t4 – t5.

Работа схемы

Начиная с момента tiн изменить направление и потечет от Uип через LнRн по пути через VT1 и VT4. Далее все процессы, протекающие в электрической цепи, будут повторяться. На LнRн форма напряжения будет прямоугольной, но ток на активно-индуктивной нагрузке будет иметь пилообразную форму за счет наличия индуктивности, которая не позволяет ему мгновенно вырасти и снизиться. Если потребитель имеет чисто активный характер (индуктивность и емкость практически равны нулю), то формы iн и uн будет в виде прямоугольников.

Поскольку VT1…VT4 попарно открывались на всей протяженности соответствующих полупериодов, то на выходе преобразователя формировалось максимально возможное uн, поэтому через LнRн протекал iн максимальной величины. Однако часто требуется обеспечить плавное нарастание мощности на потребителе, например для постепенного увеличения яркости освещения или частоты вращения вала двигателя.

Следует пояснить, что сигналы, поступающие из системы управления СУ, подаются не сразу на базы полупроводниковых ключей, а посредством драйвера. Так как современные СУ построены на безе микроконтроллеров, которые выдают маломощные сигналы, не способные открыть IGBT, то для увеличения мощности открывающего импульса применяется промежуточное звено – драйвер. Кроме того на часто драйвер выполняет множество дополнительных функций – защищает транзистор от короткого замыкания, перегрева и т.п.

Инвертор напряжения с регулированием выходных параметров

Самый простой способ изменить величину uн заключается в регулировании величины подводимого Uип, если такая возможность имеется. Например, для регулируемого выпрямителя это не проблема. Но такие источники электрической энергии как аккумуляторная батарея, суперконденсатор или солнечная батарея не имеют данной возможности. Поэтому регулировка частоты и величины выходного uн полностью возлагается на инвертор.

Для регулирования величины uн одну пару диагонально противоположных транзисторов следует открыть несколько ранее, чем в рассмотренном выше случае. Поэтому алгоритмом системы управления следует предусмотреть сдвигу управляющих сигналов. Например, подаваемых на открытие VT1 и VT4 относительно импульсов управления, подаваемых на базы VT2 и VT3, на некоторый угол, называемый углом управления α.

Обратите внимание, что амплитудное значение uн остается неизменной величины и приблизительно равно значению Uип, но действующее значение uн будет снижаться по мере увеличения угла управления α. Рассмотрим, как это работает.

На интервале времени от t1 до t2 открыта пара транзисторов VT1 и VT4; iн протекает справа налево, как показано на схеме. В момент t2 закрывается первый транзистор и открывается второй. Ток сохраняет прежнее направление, а нагрузка оказывается замкнутой, в результате чего напряжение на ней падает практически до нуля, соответственно снижается и iн.

Далее из системы управления поступает команда и VT2 открывается, а VT4 закрывается. Однако накопленная в индуктивности энергия не позволяет току iн изменить свое направление, и он протекает по прежней цепи, только уже через диоды VD2 и VD3 встречно источнику питания. Длительность этого процесса продолжается до точки времени t4. В точке t4 под действием приложенного Uип iн изменяет знак на противоположный.

Широтно-импульсная модуляция

Такой алгоритм работы полупроводниковых ключей в отличие от предыдущего алгоритма формирует паузу определенной длительности, которая в конечном итоге приводит к снижению действующего значения uн. Для формирования iн синусоидальной формы применяется широтно-импульсная модуляция ШИМ. Преобразователь с ШИМ, а точнее алгоритм его работы, предусматривающий ШИМ, мы рассмотрим отдельно.

Также следует заметить, что рассмотренный алгоритм управления полупроводниковыми ключами называется широтно-импульсным регулированием ШИР, который часто путают с ШИМ, хотя разница огромная.

В преобразовательной технике ШИМ практически вытеснила ШИР, поскольку обладает рядом положительных свойств, благодаря которым повышается КПД всего устройства и снижается уровень электромагнитных помех. Поэтому в дальнейшем мы рассмотрим инвертор напряжения с ШИМ.

Еще статьи по данной теме

Как работает инвертор, как отремонтировать инверторы – общие советы

В этом посте мы попытаемся узнать, как диагностировать и ремонтировать инвертор, всесторонне изучив различные этапы инвертора и как работает базовый инвертор.


Прежде чем мы обсудим, как отремонтировать инвертор, для вас было бы важно сначала получить полную информацию об основных функциях инвертора и его этапах. Следующее содержание объясняет важные аспекты инвертора.

Этапы инвертора

Как следует из названия, преобразователь постоянного тока в переменный – это электронное устройство, способное «инвертировать» постоянный потенциал, обычно получаемый от свинцово-кислотной батареи, в повышенный переменный потенциал. Выходной сигнал инвертора обычно вполне сопоставим с напряжением, которое присутствует в наших домашних розетках переменного тока.


Ремонт сложных инверторов непросто из-за большого количества сложных этапов, требующих опыта в данной области. Инверторы с синусоидальными выходами или те, которые используют Технология PWM для генерации модифицированной синусоидальной волны может быть сложно диагностировать и устранять неполадки для людей, которые относительно плохо знакомы с электроникой.

Тем не мение, более простые конструкции инвертора которые связаны с основными принципами работы, могут быть отремонтированы даже человеком, который не является специалистом в области электроники.


Прежде чем мы перейдем к деталям поиска неисправностей, было бы важно обсудить, как работает инвертор, и различные ступени, которые обычно может включать инвертор:

Инвертор в его основной форме можно разделить на три основных этапа, а именно. генератор, драйвер и выходной каскад трансформатора.

Осциллятор:

Этот каскад в основном отвечает за генерацию колебательных импульсов либо через схему IC, либо через транзисторную схему.

Эти колебания в основном являются производством чередующихся положительных и отрицательных (заземляющих) пиков напряжения аккумуляторной батареи с определенной заданной частотой (числом положительных пиков в секунду). Такие колебания обычно имеют форму квадратных столбов и называются прямоугольными волнами, а инверторы, работающие с такими генераторами, называются преобразователями прямоугольной формы.

Однако генерируемые выше прямоугольные импульсы слишком слабы и никогда не могут использоваться для управления сильноточными выходными трансформаторами. Поэтому эти импульсы подаются на следующий каскад усилителя для выполнения требуемой задачи.

Для получения информации об инверторных генераторах вы также можете обратиться к полному руководству, в котором объясняется как спроектировать инвертор с нуля

Бустер или усилитель (драйвер):

Здесь принятая частота колебаний соответствующим образом усиливается до высоких уровней тока с помощью силовых транзисторов или МОП-транзисторов.

Хотя усиленный отклик является переменным током, он все еще находится на уровне напряжения питания батареи и поэтому не может использоваться для управления электрическими приборами, которые работают с более высокими потенциалами переменного тока.

Таким образом, усиленное напряжение в конечном итоге подается на вторичную обмотку выходного трансформатора.

Выходной силовой трансформатор:

Все мы знаем, как работает трансформатор в Источники питания переменного / постоянного тока обычно он используется для понижения подаваемого входного переменного тока сети до более низких заданных уровней переменного тока за счет магнитной индукции двух его обмоток.

В инверторах трансформатор используется для той же цели, но с противоположной ориентацией, то есть здесь переменный ток низкого уровня от вышеупомянутых электронных каскадов подается на вторичные обмотки, что приводит к индуцированному повышенному напряжению на первичной обмотке трансформатора.

Наконец, это напряжение используется для питания различных бытовых электрических устройств, таких как фонари, вентиляторы, миксеры, паяльники и т. Д.

Основной принцип работы инвертора

Приведенная выше диаграмма показывает наиболее фундаментальную конструкцию инвертора, принцип работы становится основой для всех традиционных конструкций инверторов, от самых простых до самых сложных.

Функционирование представленной конструкции можно понять по следующим пунктам:

1) Плюс аккумулятора питает микросхему генератора (вывод Vcc), а также центральный отвод трансформатора.

2) Микросхема генератора при включении начинает производить попеременно переключающиеся импульсы Hi / Lo на своих выходных контактах PinA и PinB с некоторой заданной частотой, в основном 50 Гц или 60 Гц, в зависимости от спецификаций страны.

3) Эти распиновки можно увидеть подключенными к соответствующим силовым устройствам №1 и №2, которые могут быть МОП-транзисторами или силовыми BJT.

3) В любой момент, когда PinA высокий, а PinB низкий, Power Device # 1 находится в проводящем режиме, а Power Device # 2 остается выключенным.

4) В этой ситуации верхний отвод трансформатора соединяется с землей через силовое устройство №1, которое, в свою очередь, заставляет положительный полюс батареи проходить через верхнюю половину трансформатора, запитывая эту часть трансформатора.

5) Аналогично, в следующий момент, когда на выводе B высокий уровень, а на PinA низкий, активируется нижняя первичная обмотка трансформатора.

6) Этот цикл непрерывно повторяется, вызывая двухтактную проводимость высокого тока через две половины обмотки трансформатора.

7) Вышеупомянутое действие во вторичной обмотке трансформатора вызывает переключение эквивалентной величины напряжения и тока через вторичную обмотку посредством магнитной индукции, что приводит к выработке необходимых 220 В или 120 В переменного тока на вторичной обмотке трансформатора, как указано. на диаграмме.

Преобразователь постоянного тока в переменный, советы по ремонту

В приведенном выше объяснении несколько моментов становятся очень важными для получения правильных результатов от инвертора.

1) Во-первых, генерация колебаний, из-за которых силовые полевые МОП-транзисторы включаются / выключаются, инициируя процесс индукции электромагнитного напряжения на первичной / вторичной обмотке трансформатора. Поскольку полевые МОП-транзисторы переключают первичную обмотку трансформатора двухтактным образом, это вызывает переменное напряжение 220 В или 120 В переменного тока на вторичной обмотке трансформатора.

2) Вторым важным фактором является частота колебаний, которая фиксируется в соответствии со спецификациями страны, например, страны, которые поставляют 230 В, обычно имеют рабочую частоту 50 Гц, в других странах, где указано 120 В, в основном работают при Частота 60 Гц.

3) Сложные электронные устройства, такие как телевизоры, DVD-плееры, компьютеры и т. Д., Никогда не рекомендуется использовать с преобразователями прямоугольной формы. Резкие подъемы и спады прямоугольных волн просто не подходят для таких приложений.

4) Однако есть пути более сложные электронные схемы для модификации прямоугольных волн так что они становятся более выгодными с вышеупомянутым электронным оборудованием.

Инверторы, использующие другие сложные схемы, могут генерировать сигналы, почти идентичные сигналам, доступным в розетках переменного тока в домашних условиях.

Как отремонтировать инвертор

Если вы хорошо разбираетесь в различных ступенях, обычно включаемых в инверторный блок, как описано выше, устранение неисправностей становится относительно простым. Следующие советы покажут, как отремонтировать преобразователь постоянного тока в переменный:

Инвертор «мертв»:

Если ваш инвертор вышел из строя, выполните предварительные исследования, например, проверьте напряжение батареи и соединения, проверьте наличие неисправности. перегоревший предохранитель , потеря соединения и т. д. Если все в порядке, откройте внешнюю крышку инвертора и выполните следующие действия:

1) Найдите секцию генератора, отключите его выход от каскада MOSFET и с помощью частотомера убедитесь, генерирует ли он требуемую частоту. Обычно для инвертора 220 В эта частота составляет 50 Гц, а для инвертора 120 В – 60 Гц. Если ваш измеритель не показывает частоту или стабильный постоянный ток, это может указывать на возможную неисправность этого каскада генератора. Проверьте его интегральную схему и соответствующие компоненты на предмет устранения проблемы.

2) Если вы обнаружите, что каскад генератора работает нормально, перейдите к следующему каскаду, то есть каскаду усилителя тока (силовой полевой МОП-транзистор). Изолируйте МОП-транзисторы от трансформатора и проверьте каждое устройство с помощью цифрового мультиметра. Помните, что вам, возможно, придется полностью удалить MOSFET или BJT с платы, пока тестирование их с помощью цифрового мультиметра . Если вы обнаружите, что какое-то устройство неисправно, замените его новым и проверьте реакцию, включив инвертор. Во время проверки отклика желательно подключать последовательно к батарее лампу постоянного тока высокой мощности, чтобы быть в большей безопасности и предотвратить любое чрезмерное повреждение батареи.

3) Иногда трансформаторы также может стать основной причиной неисправности. Вы можете проверить наличие обрыва обмотки или слабого внутреннего соединения в соответствующем трансформаторе. Если вы сочтете это подозрительным, немедленно замените его новым.

Хотя будет не так просто узнать все о том, как отремонтировать инвертор постоянного тока в переменный, из самой этой главы, но определенно все начнется «готовиться», когда вы углубитесь в процедуру через неустанную практику и некоторые методы проб и ошибок.

Все еще есть сомнения … не стесняйтесь размещать здесь свои конкретные вопросы.

Предыдущая статья: Общие сведения о солнечных панелях Далее: Как получить бесплатную энергию от генератора и аккумулятора

Что такое инвертор тока и для чего он нужен

Если вы устанавливаете солнечные панели, вы знаете, что вам нужно несколько устройств, чтобы все работало должным образом. Это не только установка солнечной панели и ожидание, пока солнечный свет сделает остальную работу. Для того, чтобы электричество работало нормально, вам, помимо прочего, понадобится силовой инвертор.

Вы хотите знать, что такое инвертор тока, как его установить и для чего он нужен?

Инвертор мощности в системах солнечной энергетики

Силовой инвертор используется для преобразования 12- или 24-вольтового напряжения батарей (постоянного тока) для использования домашнего напряжения 230 вольт (переменного тока). Когда солнечная панель вырабатывает электричество, это происходит с помощью постоянного тока. Этот ток не позволяет нам использовать его в бытовых электроприборах. например, телевизоры, стиральные машины, духовки и т. д. Требуется переменный ток напряжением 230 вольт.

Кроме того, для всей системы домашнего освещения требуется переменный ток. Текущий инвертор позаботится обо всем этом, как только солнечная панель получит энергию от солнца и сохранит ее в своей батарее. Текущий инвертор один из элементов солнечного комплекта С помощью которых мы можем получить в нашем доме возобновляемую энергию и сократить потребление ископаемой энергии.

Мы должны помнить, что потребление возобновляемых источников энергии способствует сокращению выбросов парниковых газов в атмосферу и позволяет нам продвинуться в энергетическом переходе на основе декарбонизации к 2050 году.

Если необходимое нам освещение очень слабое и мало проводки, установку можно выполнить без инвертора мощности. Он просто подключился бы напрямую к батарее. Таким образом, вся электрическая цепь будет работать с напряжением 12 вольт, в то время как можно будет использовать только 12-вольтовые лампы и приборы.

Какой инвертор мощности следует использовать?

Когда мы хотим установить в доме солнечную энергию, мы должны знать все элементы, которые необходимы установке для ее правильной работы. Есть несколько типов инверторов мощности. Чтобы выбрать инвертор мощности, который лучше всего подходит для нашей ситуации, необходимо учитывать номинальная мощность и пиковая мощность инвертора.

Номинальная мощность – это мощность, которую инвертор может обеспечить при нормальной эксплуатации. То есть инвертор работает длительное время и при нормальной работе. С другой стороны, пиковая мощность – это та, которую текущий инвертор может предложить вам в течение более короткого периода времени. Эта пиковая мощность необходима, когда мы запускаем несколько мощных устройств или подключаем несколько мощных устройств одновременно.

Очевидно, что если мы проводим много времени с таким высоким потреблением энергии, инвертор не сможет дать нам необходимую нам энергию, и он автоматически перестанет работать (аналогично тому, как когда «провода прыгают»). Эту пиковую мощность необходимо хорошо знать, когда мы собираемся использовать электрические приборы, такие как холодильники, морозильники, миксеры, стиральные машины, водяные насосы и т. Д. Причем сразу несколько. Поскольку эти устройства нуждаются в до трех раз превышающей нормальную мощность электрического прибора, инвертор тока будет необходим, чтобы обеспечить нам более высокую пиковую мощность.

Модифицированный волновой и синусоидальный инвертор

Эти преобразователи тока используются только для тех электроприборов, у которых нет двигателя, и которые довольно просты. Например, для освещения, телевизора, музыкального плеера и т. Д. Для этого типа энергии используется модифицированный инвертор волнового тока, поскольку они генерируют ток электронным способом.

Также существуют синусоидальные инверторы. Они генерируют ту же волну, что и дома. Обычно они дороже модифицированных волновых инверторов, но предлагают более широкое применение. Его также можно использовать для приборы, имеющие как простые, так и сложные двигатели, электронные устройства и другие, обеспечивающие правильную работу и отличную производительность.

Важный факт, который следует учитывать при разработке инверторов тока, заключается в том, что мы всегда должны уважать мощность, которую может обеспечить приобретенная нами модель. Иначе инвертор либо будет перегружен, либо не будет работать должным образом.

Сколько инвесторов мне нужно в моем доме?

Чтобы узнать необходимое количество инверторов тока, важно знать: мощность в ваттах, которую ваши солнечные панели должны преобразовывать для удовлетворения спроса на электроэнергию. Когда мы рассчитали это, количество ватт делится на максимальную мощность, которую поддерживает каждый инвертор, в зависимости от типа.

Например, если наша электрическая установка имеет общую мощность 950 Вт, и мы купили инверторы тока мощностью до 250 Вт, нам понадобится 4 инвертора, чтобы покрыть эту потребность в энергии и иметь возможность преобразовывать весь постоянный ток. генерируется в солнечных батареях в альтернативную энергию для домашнего использования.

Основные параметры

Силовой инвертор имеет несколько основных рабочих параметров в своей работе. Вот они:

  • Номинальное напряжение. Это напряжение, которое необходимо приложить к входным клеммам инвертора, чтобы он не был перегружен.
  • номинальная мощность. Об этом было сказано выше. Это мощность, которую инвертор может обеспечивать непрерывно (не следует путать ее с пиковой мощностью).
  • Перегрузочная способность. Это способность инвертора выдавать более высокую мощность, чем обычно до перегрузки. Это связано с пиковой мощностью. То есть способность инвертора выдерживать более высокую мощность, чем обычно, без перегрузки и в течение короткого периода времени.
  • Форма волны. Сигнал, который появляется на выводах инвертора, характеризует его форму волны и наиболее эффективные значения напряжения и частоты.
  • Эффективность. Это то же самое, что называть это своим выступлением. Это измеряется в процентах от мощности на выходе и входе инвертора. Этот КПД напрямую зависит от условий нагрузки инвертора. То есть от общей мощности всех подключенных устройств, которые потребляют энергию, питаемую инвертором, относительно их номинальной мощности. Чем больше устройств питается от инвертора, тем выше его эффективность.

С помощью этой информации вы сможете узнать, какой тип инвертора тока вам понадобится для завершения вашего солнечного комплекта. Добро пожаловать в мир возобновляемой энергии.


Инвертор для катера и яхты

Инвертор повышает комфорт на борту. Он дает возможность наслаждаться тишиной и покоем на якорной стоянке, экономит деньги и при этом имеет очень небольшое количество недостатков. С этим согласится большинство владельцев катеров и парусных яхт.

Содержание статьи

Типы инверторов

Инвертор производит переменное напряжение из постоянного и по сравнению с зарядным устройством работает в противоположном направлении. Преобразование выполняется в два этапа: сначала постоянное напряжение превращается в переменное, которое затем повышается до требуемого уровня.

График напряжения инвертора с модифицированной и чистой синусоидой

Все модели делятся на две большие группы: инверторы с чистой синусоидой и устройства у которых напряжение имеет форму ступенчатой ​​квадратной волны, которую иногда называют модифицированной синусоидой. Оба вида напряжения можно получить переключая электронные ключи как на частоте сети (50 раз в секунду), так на частоте на несколько порядков превышающую сетевую ( 20000 Гц и более). Таким образом возникает четыре возможные комбинации инверторов: линейный — квадратная волна, линейный — синусоидальная волна, высокочастотный — квадратная волна и высокочастотный — синусоидальная волна.

Аккумуляторы для инвертора

Микроволновая печь мощностью 1200 Ватт через инвертор потребляет от 12-вольтовой аккумуляторной батареи 100 А. Поскольку КПД инвертора при преобразовании постоянного напряжения в переменное меньше  100% , реальный ток еще выше  — 110  — 115 А. Это в двадцать раз больше, чем в 220-вольтовой электрической системе.

Длительный и кратковременный разряд

Чем больший ток потребляют подключенные к аккумулятору устройства, тем меньше его емкость в ампер-часах. При разряде высоким током полезная емкость свинцово-кислотного аккумулятора (заряд который он может отдать до того, как напряжение упадет ниже порогового уровня) составляет лишь часть номинального значения. Поэтому под нагрузкой напряжение аккумулятора резко падает и инвертор отключается. Через некоторое время аккумуляторная батарея восстанавливается и отдает еще одну короткую порцию энергии. Но рано или поздно повторяющиеся разряды высоким током в течение длительного времени разрушат аккумулятор

Комбинированная модель для яхты или катера инвертор-зарядное устройство Sterling Power Pro Combi S+. Инвертор номинальной мощностью 1600 Вт, зарядное устройство с током 50 А и 8 режимами зарядки для различных типов аккумуляторов. Дополнительный выход для зарядки стартового аккумулятора. Встроенный автоматический выбор источника переменного напряжения. Съемный пульт дистанционного управления. Удобный доступ к клеммам для подключения нагрузки и аккумуляторов

При использовании аккумуляторов равной емкости, под одинаковой нагрузкой, гелевые аккумуляторы лучше держат напряжение, чем жидко-кислотные, а AGM лучше, чем гелевые. Литий-ионные аккумуляторы поддерживают стабильное напряжение почти до полной разрядки.

Ни при каких условиях длительный ток разряда аккумуляторов не должен превышать 25% от емкости для жидко-кислотных и 40% AGM батарей. Допустимый разрядный ток для литиевых аккумуляторов до 100% емкости.

Интенсивность нагрузки — лишь одна сторона воздействия инвертора на аккумулятор. Ее продолжительность  — другая. Чтобы избежать чрезмерных разрядов, емкость свинцово-кислотной аккумуляторной батареи должна быть в два с половиной — четыре раза больше предполагаемого потребления электричества между зарядками (емкость литиевого аккумулятора — в полтора-два раза).

Если на яхте или катере нет огромных аккумуляторных батарей, на генератор двигателя не установлен внешний многоступенчатый регулятор напряжения или DC-DC зарядное устройство, не стоит дополнительный генератор, то мощный инвертор следует включать с полной нагрузкой только в редких случаях и в течение короткого времени.

Защита аккумуляторов

Из-за того, что инверторы способны быстро разряжать аккумуляторы  в них всегда встраивают цепь, отключающую устройство при низком напряжении аккумуляторной батареи.

Если инвертор подключен к аккумулятору относительно небольшой емкости, то при высокой нагрузке напряжение аккумулятора быстро упадет, хотя его заряженность при этом изменится не так сильно. Поэтому чтобы предотвратить преждевременное обесточивание инвертора при высоких кратковременных нагрузках, точку отключения устанавливают между 10,0 и 11,0 Вольтами.

Однако, если разряжать аккумулятор слабым током, то при напряжении 10,0 Вольт он не только будет «мертвым», но и получит значительные внутренние повреждения. Другими словами, встроенное отключение по низкому напряжению защищает инвертор, но не аккумулятор. Для защиты аккумуляторной батареи на автоматику инвертора полагаться не стоит, необходимо использовать другие средства контроля.

Зарядка аккумуляторов

Для аккумулятора инвертор – это источник циклической нагрузки. Сначала он разряжает батарею, а затем заряжает. В течение длительного времени такой режим работы выдерживают только качественные аккумуляторы глубокого разряда. Поэтому, несмотря на то, что найти инвертор, отвечающий потребностям бортовых потребителей переменного тока легко, на катере или яхте не так просто создать систему быстрой зарядки аккумуляторов для инвертора

Например, на яхте с ожидаемым ежедневным потреблением около 120 Ач емкость свинцово-кислотной аккумуляторной батареи должна быть около 480 Ач. Поскольку эффективность преобразования энергии меньше 100%, то аккумуляторам необходимо вернуть дополнительно до 40% сверх отданного ими заряда. Таким образом устройства зарядки должны передать сервисной аккумуляторной батарее до 168 Ач в день (120 Ач × 1.4).

DC-DC зарядные устройства в несколько раз сокращают  время зарядки аккумуляторов

  • Sterling Power BB1260

    Входное напряжение 11-20 Вольт

  • 12->12 Вольт &nbsp&nbsp&nbsp

    Номинальное входное и выходное напряжение 12 Вольт. Диапазон входного напряжения 11-20 Вольт

  • Максимальный ток 60 А &nbsp&nbsp&nbsp

    Есть режим 50% мощности

  • Быстрая зарядка постоянным током

  • Режимы для GEL(2), AGM(2), LiFePO4, кальциевых и жидко-кислотных аккумуляторов &nbsp&nbsp&nbsp

    9 режимов зарядки. Возможность создать собственный зарядный профиль

  • – &nbsp&nbsp&nbsp

    Класс защиты IP21

  • Sterling Power BB1230

  • 12->12 Вольт

  • Максимальный ток 30 А

  • Быстрая зарядка постоянным током &nbsp&nbsp&nbsp

    Четырехступенчатый зарядный профиль. Постоянный ток, постоянное напряжение, кондиционирование и поддерживающая зарядка

  • Режимы для GEL, AGM, LiFePO4 и жидко-кислотных аккумуляторов

  • Sterling Power BBW1212

  • 12->12 Вольт &nbsp&nbsp&nbsp

    Номинальное входное и выходное напряжение 12 Вольт. Диапазон входного напряжения 11-16 Вольт. Выходного 13-15,1

  • Максимальный ток 28 А &nbsp&nbsp&nbsp

    Максимальный ток, потребляемый устройством. Работает с генератором любой мощности

  • Безопасно для LiFePO4 АКБ

  • Режимы для GEL, AGM, LiFePO4 и жидко-кислотных аккумуляторов

  • Водонепроницаемое &nbsp&nbsp&nbsp

    Класс защиты IP68

Это не представляет сложности, когда зарядное устройство подключено к береговой электрической сети. Но что делать, если такого источника нет? В этом случае основным средством зарядки аккумуляторов на яхте или катере становится генератор ходового двигателя или дополнительный дизельный (бензиновый) генератор. Однако, нет смысла передавать нагрузку переменного тока в систему постоянного, если двигателю для повторной зарядки аккумуляторов придется работать много часов.

Для быстрой зарядки аккумуляторов мощность генератора должна соответствовать емкости аккумуляторной батареи. В приведенном выше примере, понадобится генератор с номинальным выходным током от 120 до 190 ампер (25 — 40% от емкости аккумуляторов).

Поскольку на многих парусных яхтах зарядные возможности генератора двигателя зачастую слабые, то в качестве дополнительных источников энергии можно использовать солнечные батареи или ветрогенератор.

Как выбирать инвертор на катер

Если вы планируете установить на борту 2-3 маломощных устройства переменного тока,  которые будете включать время от времени, то инвертор можно легко адаптировать к существующей системе постоянного напряжения

  • Victron Phoenix 12-500

  • Чистая синусоида. 12 VDC-230 VAC

  • 500 Вт &nbsp&nbsp&nbsp&nbsp

    Номинальная мощность.Непрерывная можность при температуре 40 °С – 350 Вт. Пиковая мощность 700 Вт

  • АС розетка

  • Sterling Power PSP12-1600

  • Чистая синусоида. 12 VDC-230 VAC

  • 1600 Вт&nbsp&nbsp&nbsp&nbsp

    Номинальная мощность.Непрерывная мощность при температуре 40 °С – 1200 Вт. Пиковая мощность 3000 Вт

  • Зарядное устройство 50 А

  • Встроенный переключатель источника питания &nbsp&nbsp&nbsp&nbsp

    Автоматически переключает питание с береговой сети на инвертор за 20 мс

  • стационарное подключение

  • Victron Phoenix 12-1200

  • Чистая синусоида. 12 VDC-230 VAC

  • 1200 Вт &nbsp&nbsp&nbsp&nbsp

    Номинальная мощность. Непрерывная можность при температуре 40 °С – 850 Вт. Пиковая мощность 2200 Вт

  • AGM, GEL, обслуживаемые жидко-кислотные аккумуляторы

  • АС розетка

    Полностью водонепроницаемое

Такой режим работы инвертора чаще всего встречается, когда яхту или катер используют только по выходным дням, а затем в течение недели судно стоит у пирса и подключено к береговой электрической сети. Для бесперебойной работы инвертора на «судне выходного дня» важно правильно подобрать емкость сервисной аккумуляторной батареи, которая должна выдерживать нагрузку в течении 2-3 дней.

Тип инвертора зависит от размера и веса устройства, а так же от того, будет ли на борту чувствительное к форме напряжения оборудование. Еще одна важная характеристика — ток, потребляемый инвертором в режиме ожидания.

Средняя и большая нагрузка

Если устройства переменного напряжения включают на борту яхты или катера регулярно, то емкость сервисной аккумуляторной батареи придется увеличить, а для зарядки аккумуляторов использовать генератор ходового двигателя или дополнительный дизельный (бензиновый)генератор.

Типичные графики суточного потребления переменного тока на катере или яхте. Слева — неконтролируемый вариант. Генератор запускают при каждом включении устройства переменного напряжения. Справа -все мощные устройства переменного тока включаются только во время работы генератора. В остальное время работает инвертор

При совместной работе инвертора и генератора энергоемкое оборудование переменного тока включают в ​​течение 1-2 часов работы двигателя (дополнительного генератора). В промежутках, в период тишины,  работают только менее мощные устройства, которые питаются от аккумуляторной батареи через инвертор.

Генератор и инвертор дополняют друг друга – их сильные и слабые стороны противоположны. Без инвертора владелец яхты или катера вынужден запускать генератор только для того, чтобы включить телевизор или согреть чайник. В результате  — бесполезный расход топлива, невероятно высокая стоимость вырабатываемой энергии и тяжелая нагрузка на генератор.

Инверторы же эффективны как при небольшой, так и при высокой, но непродолжительной нагрузке. Например, имея на борту инвертор не придется на три минуты запускать двигатель, чтобы разогреть продукты в микроволновой печи. Инверторы незаменимы для освещения. Наконец, во время работы ходового двигателя, инвертор можно использовать для питания цепей переменного тока. В этом случае аккумуляторы разряжаться не будут, поскольку источником энергии для инвертора станет генератор двигателя.

Рекомендуемые характеристики инверторов

  • Высокое значение пиковой нагрузки. У некоторых высокочастотных моделей максимальная нагрузка составляет только 150% от непрерывной. У линейных устройств пиковая нагрузка достигает 300% номинальной
  • Высокая эффективность преобразования постоянного напряжения в переменное. Обычно производители указывают максимальное значение эффективности, которое характеризует работу инвертора при низких нагрузках. Чтобы правильно выбрать устройство, сравните графики изменения эффективности во всем диапазоне мощностей для нескольких моделей
  • Паразитное энергопотребление на катере необходимо уменьшать. Поэтому если инвертор будет долго оставаться включенным без нагрузки, потребляемый им в режиме ожидания ток должен быть минимальным. Этот показатель одна из самых важных характеристик инвертора
  • Выносной пульт управления. Часто на катерах и яхтах инвертор устанавливают в труднодоступном месте, подключают к аккумуляторам небольшой емкости, а затем используют время от времени. Дистанционный пульт позволит отключать такой инвертор в любой момент и сократит энергопотребление на борту
  • Автоматический переключатель источника напряжения. Позволяет подключить бортовую электросистему к береговой сети или генератору. Каждый раз, когда инвертор обнаруживает внешний источник переменного напряжения, он автоматически подключает его и переходит в режим зарядки аккумуляторов (если имеет встроенное зарядное устройство). Как только внешний источник отключается, инвертор возвращается в режим генерации переменного тока
  • Мощное встроенное зарядное устройство с низким выходным коэффициентом пульсации и температурной компенсацией напряжения зарядки. Дополнительный выход с ограничением тока для зарядки стартового аккумулятора
  • Высокая степень подавления электромагнитных помех. Дешевые модели создают сильное электромагнитное излучение и шумы в электрической сети. Выпущенные для Европы устройства должны иметь маркировку СЕ
  • Простая установка, которая главным образом зависит от удобного доступа к клеммам подключения AC и DC кабелей и возможности расположить в выбранном месте выносную панель управления.

Установка и подключение инвертора

Схема подключения на катере или яхте инвертора без встроенного автоматического селектора источника переменного напряжения

Инвертор — это сложное электронное устройство, элементы которого выполнены из  различных металлов. Поэтому влага, попадающая внутрь корпуса, создает идеальную ситуацию для развития коррозии. Все компоненты необходимые для этого — вода, электричество и разнородные металлы, присутствуют в одном месте. Чтобы коррозия не возникла инвертор необходимо устанавливать в сухом, защищенным от попадания брызг или конденсата месте.

Производительность инвертора зависит от температуры. Поэтому работающее на полной мощности устройство должно хорошо охлаждаться потоком холодного воздуха, который будет беспрепятственно отводить от инвертора тепло.

Сторона постоянного тока

Схема подключения инвертора со встроенным селектором источника переменного напряжения

Чтобы в кабеле, идущем от аккумуляторной батареи не падало напряжение, его сечение должно соответствовать току, потребляемому инвертором. Пиковый ток мощного устройства в 12-вольтовой электрической системе достигает 1000 А. Это значит, что такой инвертор придется подключать к аккумуляторам кабелем 4/0 AWG (110 мм2),  даже если устройство находится на расстоянии 1,5-3 метра от батареи

Прокладывать кабели большого сечения сложно и неудобно. Поэтому не стоит пытаться присоединять их непосредственно к клеммам аккумуляторной батареи. Особенно если кроме инвертора к ней уже подключены другие мощные потребители –  главная панель, дополнительный генератор или лебедка.  Вместо этого лучше использовать рассчитанные на соответствующий ток  положительную и отрицательную шины. А уже их соединить с аккумуляторными клеммам кабелем большого сечения. Дополнительно корпус инвертора подключают к общей точке заземления. Сечение заземляющего кабеля —  на один размер ниже основного отрицательного проводника

Потери в кабеле будут меньше, если инвертор находится рядом с аккумуляторной батареей. Однако поскольку аккумуляторы могут выделять едкие и взрывоопасные пары, инвертор обязательно располагают за пределами батарейного отсека.

При коротком замыкании аккумуляторная батарея способна генерировать огромный ток. Чтобы защититься от его разрушительных последствий, на кабеле идущем к инвертору, как можно ближе к клемме аккумулятора устанавливают автоматический выключатель или медленно срабатывающий плавкий предохранитель.

Сторона переменного тока

Схема подключения на катере или яхте инвертора со встроенным селектором источника переменного напряжения. Чтобы изолировать инвертор от слишком мощной нагрузки и не создавать «петлю» с независимым зарядным устройством, используется две распределительных панели переменного напряжения. К панели 1 подключены слишком мощное для инвертора оборудование — водонагреватель, электроплита и зарядное устройство. Это оборудование может использоваться только когда яхта подключена к береговой сети или работает генератор

Каждый раз перед подключением или ремонтом инвертора следует убедиться, что устройство отключено от аккумуляторов. В режиме ожидания на многих инверторах мультиметр не показывает никакого напряжения. Однако стоит появиться нагрузке, например, человеку коснуться выходных клемм переменного тока, как инвертор включится и заработает на полную мощность.

Если инвертор или аккумуляторная батарея от которой он работает, не могут выдержать некоторые нагрузки, то соответствующее оборудование подключают к панели переменного тока, не связанной с инвертором. К этой же панели подключают и независимое зарядное устройство. Схема позволяет избежать ситуации когда зарядное работает от инвертора и одновременно заряжает его аккумуляторы. Такая петля в лучшем случае будет расходовать энергию аккумуляторной батареи, а в худшем — повредить инвертор и зарядное.

Все инверторы для морского использования в режиме переменного тока должны подключать нейтраль к собственной заземляющей цепи. Это соответствует требованию заземления нейтрали на источнике питания. Однако такое соединение должно разрываться, когда подключен другой источник переменного напряжения ( чтобы не заземлять нейтраль в любом месте, кроме источника питания). Все морские инверторы делают это автоматически. Береговые модели – нет. Поэтому важно установить на яхту инвертор, специально предназначенный для морского использования.

Что такое солнечный инвертор и как он работает?

В связи с возросшим интересом к возобновляемым источникам энергии во всем мире интерес к солнечные системы также подскочил в удивительных темпах. Способность солнца снабжать энергией весь дом — огромный экологический плюс (подумайте обо всей сэкономленной электроэнергии!) а также отличное использование ресурса, который у нас есть много часов каждую неделю.


Но когда дело доходит до солнечных систем, знаете ли вы, из чего они состоят и как они работают? Солнечные системы состоят из солнечных панелей (или фотоэлектрических (PV) панели), солнечный инвертор ( супер важно) и стойку, чтобы все было на своих местах.Они также могут содержать батарею, в зависимости от на систему и электросчетчик, а количество и тип панелей для каждой системы будет зависеть от необходимой выходной мощности. Учитывая, насколько важно и полезные солнечные системы, мы решили собрать небольшую информацию о солнечных инверторах, о том, как они работают и на что обращать внимание. в хорошем солнечном инверторе, учитывая их важность. Если после прочтения этой статьи у вас возникнут какие-либо вопросы, позвоните в Fallon Solutions по телефону 1300 762 260 .

Что такое солнечный инвертор?

Солнечный инвертор является одной из важнейших частей солнечной электростанции. Солнечный инвертор преобразует энергию, вырабатываемую солнечными панелями, в полезную. электрическая форма, которая будет использоваться в вашем доме или на работе.

Как работает солнечный инвертор?

Солнечный инвертор работает, получая переменный постоянный ток или выход «DC» от ​​ваших солнечных панелей и преобразовывая его в переменный 120/240 В. ток или «переменный» выход.Приборы в вашем доме работают от переменного тока, а не постоянного тока, поэтому солнечный инвертор должен изменять выход постоянного тока, который собирается вашими солнечными панелями.

Чтобы быть немного более техническим, солнце светит на ваши солнечные панели (или фотоэлектрические (PV) элементы), которые сделаны из полупроводниковых слоев кристаллического арсенид кремния или галлия. Эти слои представляют собой комбинацию как положительных, так и отрицательных слоев, которые соединены соединением. Когда светит солнце, полупроводниковые слои поглощают свет и передают энергию фотоэлементу.Эта энергия циркулирует, и электроны теряют удары, и они перемещаются между положительный и отрицательный слои, производящие электрический ток, известный как постоянный ток (DC). После того, как эта энергия произведена, она либо хранится в батарея для последующего использования или отправки непосредственно в инвертор (это зависит от типа вашей системы).


Когда энергия поступает в инвертор, она находится в формате постоянного тока, но для вашего дома требуется переменный ток. Инвертор захватывает энергию и пропускает ее через трансформатор. который затем выдает выход переменного тока.Инвертор, по сути, «обманывает» трансформатор, заставляя его думать, что постоянный ток на самом деле является переменным, заставляя его действовать. подобно переменному току — инвертор пропускает постоянный ток через два или более транзисторов, которые включаются и выключаются очень быстро и питают две разные стороны трансформатора.

Типы солнечных инверторов

Теперь вы знаете, что такое солнечный инвертор и как он работает, пришло время взглянуть на различные типы инверторов. Есть 5 различных видов солнечных инверторов, все с различными преимуществами:

Аккумуляторный инвертор — лучший вариант, если вам нужно задним числом установить аккумулятор в вашу солнечную систему или вы хотите сохранить аккумулятор отдельно. к вашим солнечным панелям и запустить через другой инвертор.Аккумуляторный инвертор преобразует энергию аккумулятора в 230 В переменного тока и подает его на распределительный щит. (вместо мощности сети) везде, где это возможно.

Центральный инвертор огромный и это то, что используется для систем, требующих сотни киловатт (а иногда даже мегаватт) объема. Они не предназначены для бытового использования и напоминают большой металлический шкаф, каждый из которых может выдерживать мощность около 500 кВт. Обычно они используются в коммерческих целях для крупномасштабных установок или для солнечных ферм коммунального масштаба.

Гибридные инверторы, также известные как «многорежимные инверторы», довольно редко встречаются в Австралии и позволяют подключать батареи к вашей солнечной системе. Он взаимодействует с подключенными батареями через «связь по постоянному току» (когда и солнечная батарея, и батареи используют один инвертор и постоянный ток от солнечных панелей). заряжает батареи через зарядное устройство постоянного тока), а его электроника организует зарядку и разрядку батареи.

Как следует из их названия, микроинверторы очень малы (размером с книгу!), а соотношение солнечной панели и микроинверторов составляет 1:1.Преимущество микроинвертора, среди прочего, заключается в том, что они оптимизируют каждую солнечную панель индивидуально, что обеспечивает больше энергии (особенно в тенистых условиях).

И последнее, но не менее важное: есть струнные инверторы. Струнные инверторы являются наиболее распространенным вариантом инвертора для бытового использования, и обычно есть 1 струна. инвертор на солнечную установку. Они известны как «струнные инверторы» из-за того, что к ним подключена цепочка солнечных панелей.

Что делает хороший солнечный инвертор?

При рассмотрении множества различных марок, типов и размеров инверторов есть несколько вещей, на которые вы можете обратить внимание, когда речь идет о хорошей солнечной энергии. инверторы.Это включает :

Одобрен ли солнечный инвертор CEC?

Регулятор чистой энергии имеет список ЦИК одобрил инверторы, что очень важно для обзора. Одобрение CEC означает, что оно подходит и одобрено для Австралии. климата в соответствии с соответствующими австралийскими стандартами и хорошего качества. Также стоит ознакомиться с самой компанией, ее историей. и как долго он был в бизнесе. Являются ли они экспертами в этой области или они действительно специалисты в другой области?

Какой размер солнечного инвертора лучше?

Это вопрос, с которым многие люди путаются.Для лучшего разъяснения, которое мы можем предоставить, лучше всего получить инвертор, способный обрабатывать максимальная мощность, которую может производить солнечная электростанция. Например, если вам нужна солнечная электростанция мощностью 3 кВт, вам понадобятся панели мощностью 3 кВт и солнечная батарея мощностью 3 кВт. инвертор. Теперь, есть исключения из этого правила, но мы не будем вдаваться в них здесь (и они действительно довольно запутанны!).

Убедитесь, что мощность вашего инвертора в киловаттах равна или превышает мощность солнечных батарей.

Является ли солнечный инвертор атмосферостойким?

Это важно учитывать, когда вы смотрите, где будет расположен ваш инвертор.Если он защищен от непогоды, это, очевидно, предлагает вам немного больше. гибкость, когда дело доходит до размещения, но, если это не так, вам, возможно, придется подумать о том, чтобы получить защищенную от непогоды клетку для защиты (но это будет стоить дополнительно). Общее правило заключается в том, что чем лучше защищен ваш солнечный инвертор, тем дольше он прослужит и тем лучше будет работать. Ознакомьтесь со спецификациями солнечных инверторов, которые вас интересуют, и поговорите с компанией по установке солнечных батарей, чтобы узнать, где они планируют установить инвертор.

Дисплей солнечного инвертора

Взгляните на дисплей солнечного инвертора и посмотрите, сколько информации доступно для просмотра непосредственно на вашем инверторе или есть ли удаленный вариант мониторинга (например, с консоли в вашем доме). Некоторая информация, которая может содержаться на дисплее, включает:

  • Сколько часов система производила энергию
  • Количество киловатт (кВт), которое система производит в данный момент.
  • Количество энергии (киловатт-часы), ежедневно производимой системой.
  • Количество электроэнергии (киловатт-часы), произведенной системой с момента установки

Существуют даже удаленные варианты для ваших мобильных устройств или компьютеров, так что это действительно зависит от вашего бюджета и ваших требований, когда дело доходит до отображать.

Убедитесь, что вы внимательно прочитали рейтинг солнечных инверторов — они оцениваются с точки зрения «входа постоянного тока» и «выхода переменного тока», поэтому убедитесь, что вы выбрали систему, которая соответствует вашим потребностям.

Гарантия на солнечный инвертор

Это большой! Большинство подключенных к сети инверторов обычно служат около 10-20 лет, и (в реальности) все они должны прослужить 10 лет в абсолютном выражении. минимум. В зависимости от инвертора гарантия обычно длится от 5 до 12 лет с некоторыми вариантами продления за дополнительную плату.Взгляните на инвертор, который вам нужен, и его характеристики, а также взвесьте потребность в более длительной гарантии, чем предлагается – всегда помните, чем дольше гарантия, тем больше у вас защиты.

Могу ли я расширить свой солнечный инвертор?

Это необходимо учитывать, если вы хотите расширить свою солнечную систему в будущем. Лучше всего поговорить об этом с солнечным электриком, так как то, что вам нужно, действительно будет зависеть от множества различных факторов (слишком много, чтобы перечислять здесь!).

Вы собираетесь подключаться к сети?

Если вы собираетесь быть подключенным к сети (где энергия от ваших солнечных панелей поступает в ваш дом или в основную энергосистему), убедитесь, что вы проверили солнечные инверторы с КПД не менее 93% (трансформаторные) или 95% (бестрансформаторные). Это ожидаемый уровень эффективности для большинства хорошие варианты инвертора.

Сколько я должен заплатить?

Это самый сложный вопрос из всех, и мы не можем дать точный ответ.Это действительно зависит от ваших требований относительно того, сколько вы собираетесь нужно платить, с ценами в пределах от 800,00$ до 5,000,00$ или больше. Единственное, что мы можем сказать вам, это – никогда не покупайте самый дешевый вариант . Они не длятся долго, и вы будете покупать другой инвертор задолго до того, как вы должны это сделать при покупке самого дешевого варианта.


Ваши квалифицированные электрики

Если у вас есть какие-либо вопросы или вы хотите пригласить знакомого электрика, который приедет к вам домой или на работу, позвоните в Fallon Solutions. на 1300 762 260 или Онлайн книга сегодня.Мы являемся вашими специалистами, когда речь идет обо всех ваших потребностях в электричестве, поэтому свяжитесь с нами прямо сейчас!

Ресурсы :

Правительство Австралии – Регулятор экологически чистой энергии (преобразователи частоты, одобренные CEC) : http://www.cleanenergyregulator.gov.au/DocumentAssets/Pages/CEC-approved-inverters.aspx

Правительство Квинсленда (покупка солнечных продуктов): https://www.qld.gov.au/law/your-rights/consumer-rights-complaints-and-scams/buying-products-and-services/buying-products/buying-solar-products

Правительство Австралии – Департамент окружающей среды и энергетики (солнечные фотоэлектрические батареи и батареи) : https://www.Energy.gov.au/households/солнечные-пв-и-батареи

Правительство Австралии – Ваш дом (батареи и инверторы): http://www.yourhome.gov.au/energy/batteries-and-inverters

Википедия (Солнечный инвертор): https://en.wikipedia.org/wiki/Солнечный_инвертор

Солнечные котировки (солнечные инверторы): https://www.solarquotes.com.au/inverters/

Что такое инвертор? | Тех

Схема инвертора мощности и устройство инвертора мощности

Термин «инвертор» в основном относится к схеме, которая преобразует постоянный ток в переменный ток (инвертор мощности). цепь), но это также может относиться к устройству инвертора мощности, особенно в бытовой технике, такой как кондиционеры и стиральные машины.

Бытовая техника — не единственная, которая выигрывает от инверторов мощности. Причина, по которой лифты и конвейеры не ускоряются и не останавливаются внезапно, потому что ускорение двигателя хорошо регулируется. Власть инверторные устройства помогают регулировать скорость двигателя.

Какая технология представляет собой инверторное устройство? Возьмем в качестве примера кондиционер. Кондиционер без инвертора может приостанавливать работу только тогда, когда становится слишком холодно, и возобновлять работу, когда становится слишком жарко.Это очень неэффективно, так как температура в помещении нестабильна, а энергопотребление высокое.

С другой стороны, кондиционер, оснащенный инвертором, вращает двигатель на высокой скорости, чтобы вращать вентилятор. когда он начинает охлаждаться, и когда температура приближается к заданному значению, вентилятор замедляется, чтобы продолжить работу с постепенным изменением. Результатом является меньше ненужного движения и более энергоэффективная работа, чем у кондиционера, который только включается и выключается.

Вот почему слово «инвертор» часто используется в области бытовой техники.В последние годы инверторы также играют активную роль в увеличении числа индукционных плит, в которых используются переменные токи с чрезвычайно высокими частотами в диапазоне от 20 кГц до 90 кГц. Индукционные плиты используют переменный ток чрезвычайно высокой частоты, в диапазоне от 20 кГц до 90 кГц, который можно использовать, изменяя частоту с помощью инвертора мощности.

Возможность гибкого изменения скорости вращения и ускорения двигателя в соответствии с применением очень важна. полезный. Так почему же инверторное устройство позволяет нам гибко изменять скорость вращения двигателя?

Частота и скорость вращения

Устройства инвертора мощности

часто используются для изменения переменного тока от розетки до желаемой частоты или напряжения.

Напряжение и частота, подаваемые из розетки, определяются как 100 В, 50 Гц для восточной Японии и 100 В, 60 Гц для западной Японии, а скорость вращения двигателя определяется частотой.

Скорость двигателя определяется частотой.

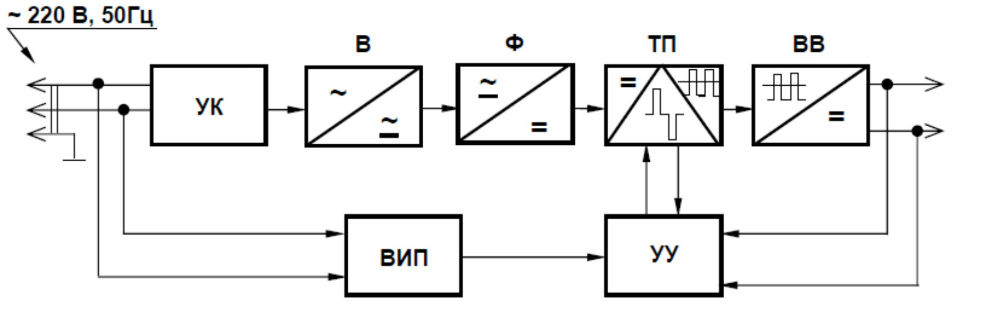

Конфигурация устройства инвертора мощности

Как инвертор изменяет частоту? Инвертор состоит из трех элементов: схемы преобразователя, преобразующей переменный ток в постоянный, конденсатора и схемы инвертора мощности.

Сначала схема преобразователя преобразует переменный ток в постоянный, а затем многократно заряжает и разряжает конденсатор для создания стабильного постоянного тока. Затем схема инвертора мощности преобразует постоянный ток в переменный с желаемой частотой и напряжением на выходе.

Принципы схем силового инвертора

В этом разделе мы объясним принцип работы схемы силового инвертора на основе принципиальной схемы с четырьмя переключателями, как показано на рисунке ниже. Схема инвертора мощности преобразует постоянный ток в переменный.

Когда к цепи подключен источник питания постоянного тока и переключатели (1) и (4) включены, переключатели (2) и (3) выключены, а когда переключатели (1) и (4) выключены, выключатели (2) и (3) включаются, повторяясь попарно в фиксированном цикле, направление тока, протекающего в нагрузку, переключается и выводится в положительное и отрицательное напряжения, создавая переменный ток. Эта технология называется «технология коммутации».

Цепь, использующая технологию переключения, также может преобразовывать переменный ток в постоянный.Если переключатели (1) и (4) замкнуты, когда напряжение в положительном направлении, а переключатели (2) и (3) замкнуты, когда напряжение в отрицательном направлении, ток всегда будет течь в одном и том же направлении к Загрузка.

Рисунок 1: Принцип работы инвертора мощности

Схемы инверторов мощности и интеллектуальные сети

С развитием информационных технологий и широким использованием IoT была предложена концепция «умной сети» для более эффективного снабжения и потребления электроэнергии.Интеллектуальная сеть — это концепция, в которой используются ИТ для анализа энергопотребления в реальном времени и концентрации передачи электроэнергии рядом с ним.

Чтобы сделать интеллектуальные сети возможными, необходимы новейшие технологии, такие как электромобили и солнечные батареи. Здесь также ожидается, что инверторные схемы внесут дополнительный вклад.

Электромобили работают на электричестве от аккумуляторов, установленных в автомобиле для привода двигателя. Однако, поскольку электричество, полученное от батареи, представляет собой постоянный ток, его необходимо преобразовать в переменный ток для эффективной работы двигателя.Здесь в игру вступают инверторы.

То же самое относится и к мегасолнечным электростанциям. Поскольку электричество, производимое солнечными батареями, представляет собой постоянный ток, оно преобразуется в ту же частоту и напряжение, что и обычно используемое электричество, и отправляется наружу.

Принцип инверторов, которые могут выдавать мощность по желанию за счет работы и управления переключателями на высокой скорости, также используется для того, чтобы сделать преобразователи более энергоэффективными и компактными. Преобразователи, в которых для преобразования энергии используются переключатели, называются «импульсными источниками питания».

Для электронных устройств требуется стабилизированный постоянный ток с небольшими колебаниями напряжения. В прошлом тип «адаптера переменного тока», называемый линейным источником питания, использовался для преобразования бытовой сети переменного тока в постоянный ток с более низким напряжением. Адаптеры для игровых консолей и ноутбуков, вероятно, являются наиболее яркими примерами.

Линейный блок питания сначала снижает напряжение поступающего электричества через трансформатор. Затем через цепь кремниевых диодов переменный ток выпрямлялся в одну сторону, сглаживался конденсатором и поступал в цепь электронного устройства.

Из-за большого железного сердечника, используемого в этом трансформаторе, обычные адаптеры переменного тока были большими и тяжелыми.

Преобразователи

, в которых используются схемы переключения, значительно изменили это. В преобразователе, использующем схему переключения, напряжение проходит через схему переключения, а не снижается в начале.

Направление переменного тока регулируется схемой переключения, а затем выполняется преобразование напряжения. Однако, как правило, выпрямленное электричество нельзя использовать для преобразования напряжения трансформатором.

Таким образом, полупроводниковый элемент пропускают, чтобы преобразовать его в импульсную волну с постоянным напряжением, протекающим прерывисто. Это создает псевдопеременный ток, который может быть преобразован в напряжение с помощью трансформатора. Поскольку частота в это время высока, от нескольких десятков кГц до нескольких сотен кГц, это имеет то преимущество, что позволяет уменьшить размер трансформатора. В результате получается компактный и легкий преобразователь.

Последняя тенденция в области инверторов сосредоточена на силовых устройствах.Силовые устройства представляют собой категорию элементов схемы, изготовленных из полупроводников, и могут обеспечивать питание в качестве полупроводников в инверторах и преобразователях. К силовым устройствам, способным к переключению, относятся силовые транзисторы и тиристоры.

Силовые устройства характеризуются высокой допустимой нагрузкой по току и напряжению, низким тепловыделением и хорошим рассеиванием тепла, но они также страдают от потери мощности, например, часть мощности уходит в виде тепла при подаче питания. Хотя недавние улучшения уменьшили потери, говорят, что физические улучшения маловероятны.

В ответ на это поощряется разработка силовых устройств с использованием новых материалов, которые легче проводят электричество и вызывают меньшие потери мощности, чем кремний, материал, который в настоящее время используется для полупроводников, а также карбид кремния (карбид кремния) и нитрид галлия (галлия). нитрид) привлекает внимание.

Несмотря на то, что по-прежнему существует множество проблем, таких как высокие производственные затраты, область применения силовых инверторов будет продолжать расширяться по мере создания более сложных и изощренных схем.

Связанные технические статьи

Рекомендуемые продукты

Matsusada Precision производит различные источники питания, используемые при разработке и производстве инверторов. Двунаправленные источники питания идеально подходят для рекуперации мощности инвертора и эффективного использования энергии.

Как работает инвертор?

Инверторы — это электрические устройства, которые используются для преобразования постоянного тока (DC) в переменный ток (AC). В предыдущем посте мы обсуждали проектирование схемы инвертора.В этом посте мы сосредоточимся на принципе работы инвертора.

Как работает инвертор?

Мы разделим этот ответ на части для лучшего понимания.

  • Как инвертор помогает в случае отключения электроэнергии?

Работа не инвертора, а аккумулятора для хранения электроэнергии. Основная цель инвертора – преобразовать мощность переменного тока от электростанций в мощность постоянного тока и сохранить ее в батареях.Почему вы не можете хранить эту мощность в доступной форме переменного тока? Ответ на этот вопрос заключается в том, что батареи заряжаются только от сети постоянного тока, а не от сети переменного тока. Теперь для работы различных приборов энергия постоянного тока, хранящаяся в батареях, должна быть преобразована в мощность переменного тока. Эту задачу выполняют инверторы.

  • Что делает инвертор, когда сеть доступна?

Большинство из нас думают, что инвертор работает только при отключении электроэнергии. Наоборот, инвертор — это устройство, которое работает непрерывно.Как? Например, нет перебоев в подаче электроэнергии и есть электропитание от сети. В таком случае инвертор использует этот источник питания для зарядки своих аккумуляторов, которые впоследствии могут быть использованы в случае отключения электроэнергии. Когда батареи полностью заряжены, инвертор больше не подает питание на батареи и запускает ваши приборы в режиме байпаса. Когда они не используются, батареи имеют тенденцию медленно разряжаться. Инвертор снова меняет свою роль, чтобы зарядить их обратно.

  • Что делает инвертор, когда сеть недоступна (отключение электроэнергии)?

Теперь большинство из нас знает эту часть работы инвертора.При отключении электроэнергии инвертор переключается с сетевого режима на резервный. В этом режиме инвертор использует заряд, накопленный в батареях, для работы различных приборов. Пока инвертор переключает свой режим, работающие приборы останавливаются на несколько секунд. После перерыва в несколько секунд они перезапускаются в резервном режиме. Это изменение во времени довольно велико в инверторах. Это может привести к потере части несохраненной работы на ваших ПК. Чтобы избежать этого, вы можете использовать источник бесперебойного питания (ИБП), который имеет очень меньшее изменение во времени в миллисекундах.

Автоматизация инвертора

Инвертор состоит из нескольких различных цепей, которые отвечают за обнаружение и обработку нескольких ситуаций, когда инвертор находится в режиме ожидания или в рабочем режиме. Эти секции называются секциями автоматизации и реагируют на такие условия, как:

  • Перезаряд
  • Перегрузка
  • Низкий заряд батареи
  • Перегрев

В зависимости от ситуации, этот раздел переключает аккумулятор в подходящий режим либо в режим выключения, либо в режим зарядки.В этом разделе предусмотрены светодиоды и сигналы тревоги, которые уведомляют оператора о различных условиях и ситуациях. В некоторых передовых инверторах эти условия отображаются с помощью ЖК-экранов.

Применение инвертора

Инверторы

используются в самых разных областях. Некоторые из многих приложений включают в себя:

  1. Электрошоковое оружие
  2. Использование источника питания постоянного тока
  3. Регулятор скорости электродвигателя
  4. Источник бесперебойного питания (ИБП)
  5. Трансмиссия высокого напряжения постоянного тока
  6. Индукционный нагрев

Мы надеемся, что этот пост поможет вам понять принцип работы и функционирование схемы инвертора.Существуют различные типы инверторов, используемых для различных целей. Исходя из ваших требований, вы должны выбрать правильный инвертор, который наилучшим образом будет служить цели. Если вы не можете принять решение самостоятельно, вы можете обратиться к отраслевому эксперту, такому как Custom Coils, который является одним из ведущих поставщиков магнитных компонентов, изготовленных на заказ.

О компании gt stepp

GT Stepp — инженер-электрик с более чем 20-летним опытом работы, специализирующийся на исследованиях, оценке, тестировании и поддержке различных технологий.Посвященный успеху; включая сильные аналитические, организационные и технические навыки. В настоящее время работает менеджером по продажам и операциям в Custom Coils, разрабатывая стратегии продаж и маркетинга, которые увеличивают продажи, чтобы сделать Custom Coils более узнаваемыми и уважаемыми на рынке.

Как работает солнечный инвертор? – Веб-сайт Solar

Эта страница может содержать партнерские ссылки, пожалуйста, ознакомьтесь с нашей политикой раскрытия информации здесь.

Солнечный инвертор является важной частью любой солнечной фотоэлектрической установки, предназначенной для работы устройств, работающих на переменном токе (AC).На схеме ниже показаны все составные части такой системы. Номер 4 — солнечный инвертор String , подключенный как можно ближе к солнечным панелям.



Солнечный инвертор работает путем преобразования постоянного тока (DC), вырабатываемого солнечными панелями, в переменный ток (AC), необходимый для питания бытовых приборов и большинства промышленных машин. Электронные компоненты, называемые IGBT (биполярные транзисторы со встроенным затвором), разбивают постоянный ток на импульсы, а другие схемы формируют импульсы в синусоиду.

Инверторы Renogy

Что такое инвертор?



Типичный инвертор выглядит примерно так — у него есть несколько красных и черных клемм постоянного тока на задней панели, а на передней части мы находим несколько электрических розеток переменного тока, потому что есть два типа электричества, есть переменный ток. а есть ДК. Инвертор используется для преобразования постоянного или постоянного тока в переменный переменный ток …

Приборы в наших домах предназначены для работы от источника переменного тока, и они получают его от электрических розеток, которые обеспечивают электричество переменного тока.

Однако электричество, производимое такими вещами, как солнечные батареи и аккумуляторы, производит электричество постоянного тока, поэтому, если мы хотим питать наши электрические устройства от возобновляемых источников, аккумуляторных батарей или даже нашего автомобиля, нам нужно преобразовать электричество постоянного тока в электричество переменного тока. Мы делаем это с инвертором…

Чтобы понять, как работает инвертор, нам сначала нужно понять некоторые основы электричества. Внутри медной проволоки мы находим атомы меди.

У них есть электроны, которые могут перемещаться к другим атомам.Они известны как свободные электроны, потому что они могут свободно перемещаться. Они будут хаотично двигаться во всех направлениях, но нам это ни к чему.

Нам нужно много электронов, чтобы двигаться в одном направлении, и мы делаем это, прикладывая к проводу разность потенциалов.

Напряжение подобно давлению и толкает электроны. Когда мы подключаем провод к положительной и отрицательной клеммам батареи, мы замыкаем цепь, и электроны начинают течь.

Мы называем этот поток электронов «током».Электроны всегда пытаются вернуться к своему источнику, поэтому, если мы поместим такие вещи, как лампы, на пути электронов, им придется пройти через это.

Поэтому они будут выполнять для нас работу, например, зажигать лампу.

Инвертор, преобразующий постоянный ток в переменный

Электричество от солнечных панелей и аккумуляторов известно как электричество постоянного тока, потому что этот тип электричества течет только в одном направлении.

Он течет от одного терминала напрямую к другому терминалу.Если мы перевернем батарею, электроны текут в противоположном направлении.

Электричество постоянного тока можно представить себе как реку с течением воды, текущим только в одном направлении.

Теперь в этих видео-анимациях я использую поток электронов, который идет от отрицательного к положительному, но вы, возможно, привыкли видеть обычный ток, который идет от положительного к отрицательному.

На самом деле происходит поток электронов. Обычный ток был первоначальной теорией, и его до сих пор широко преподают.

Просто помните о двух и о том, какой из них мы используем. Когда мы используем осциллограф для просмотра формы электрического сигнала постоянного тока, мы получаем эту плоскую линию при максимальном напряжении в положительной области. Если бы мы отключили электричество, линия упала бы до нуля.

Если мы будем многократно включать и выключать питание, мы получим прямоугольную форму волны между нулем и максимумом, но если мы замкнем переключатель на размыкание и закрытие через разные промежутки времени, мы получим пульсирующую картину.

При переменном токе электроны поочередно движутся вперед и назад. Так он получил свое название, потому что ток электронов меняет направление.

Этот вид электричества можно сравнить с морским приливом. Он постоянно втекает и вытекает между максимумами прилива и отлива.

Если мы проследим за медными проводами обратно к генератору, то провода будут соединены с некоторыми катушками провода, которые находятся внутри генератора.

Внутри простого генератора мы также находим магнит в центре, который вращается. У магнита есть северный и южный полюса, или вы можете думать о нем как о положительной и отрицательной половине. Электроны в проводе заряжены отрицательно.

Как вы, возможно, уже знаете, магниты толкают или притягивают в зависимости от полярности. Таким образом, когда магниты вращаются вокруг катушек, положительная и отрицательная половина будут толкать и тянуть электроны внутри медных катушек, а также через подключенные медные провода.

Интенсивность магнитного поля магнита меняется, поэтому по мере того, как магнит вращается вокруг катушки, катушка испытывает изменение напряженности магнитного поля.

Это будет от нуля до максимальной интенсивности, а затем, когда он пройдет через катушку, он снова уменьшится до нуля.

Затем появляется отрицательная половина и тянет электроны назад с таким же изменением интенсивности. Таким образом, каждый полный оборот магнита будет создавать волновую картину, известную как синусоида.

Напряжение в этом виде электричества непостоянно. Вместо этого он неоднократно перемещается от нуля до своего пика, обратно к нулю, затем к отрицательному пику и, наконец, снова к нулю.

Частота означает, сколько раз эта синусоида переменного тока повторяется в секунду.

Как быстро переменный ток движется положительно и отрицательно?

В Северной Америке и некоторых других частях мира мы находим электричество с частотой 60 Гц, что означает, что синусоида повторяется 60 раз в секунду.

Поскольку каждая волна имеет положительную и отрицательную половины, это означает, что ее полярность будет меняться 120 раз в секунду.

В остальном мире мы в основном находим электричество с частотой 50 Гц, поэтому синусоида повторяется 50 раз в секунду, поэтому ток меняет направление 100 раз в секунду.

Инвертор состоит из ряда электронных переключателей, известных как IGBT. Открытие и закрытие переключателей контролируется контроллером. Они могут открываться и закрываться сверхбыстро попарно, чтобы контролировать поток электричества.

Контролируя путь, по которому движется электричество, и продолжительность его прохождения по различным путям, мы можем производить электричество переменного тока из источника постоянного тока.

Я собираюсь анимировать их с помощью простых переключателей, чтобы их было легче визуализировать. Помните, что переменный ток — это место, где ток меняет направление.

Мы можем изменить направление тока, перевернув батарею. Мы могли бы очень быстро перевернуть батарею, чтобы получить грубый источник переменного тока, но более простым способом было бы подключить четыре переключателя или IGBT к нашей нагрузке, такой как лампа. Если мы откроем и закроем их попарно, мы сможем производить электричество переменного тока.

Итак, если мы замкнем один и четыре, то ток будет течь в одном направлении, а если мы затем откроем их и закроем два и три, то ток будет течь в другом направлении.Мы можем использовать контроллер, чтобы автоматически делать это снова и снова и снова.

Если бы мы делали это 120 раз в секунду, мы бы получали электричество с частотой 60 Гц, а если бы мы делали это 100 раз в секунду, мы получали бы электричество с частотой 50 Гц.

Так как у нас низкое входное напряжение, мы получим низкое выходное напряжение. Чтобы достичь 120 вольт или 230 вольт, необходимых для питания наших приборов, нам также понадобится трансформатор для повышения напряжения до полезного уровня.

Когда мы смотрим на это через осциллограф, мы видим прямоугольную волну в положительной и отрицательной областях.

Теоретически это переменный ток, потому что он меняет направление, но на самом деле он не очень похож на синусоиду переменного тока, так как мы можем это улучшить?

Помните, ранее в видео я говорил, что мы можем открывать и закрывать переключатель с разной скоростью и длительностью, чтобы изменить форму волны? Ну, мы можем сделать это и для этого тоже.

Что мы делаем, так это используем контроллер для быстрого открытия и закрытия переключателей несколько раз за цикл в пульсирующем порядке, каждый импульс имеет разную ширину.

Это известно как широтно-импульсная модуляция.Цикл разбит на несколько более мелких сегментов. Каждый сегмент имеет общее количество тока, которое может протекать, но быстро пульсируя переключателями, мы контролируем количество потока, возникающего в каждом сегменте.

Это приведет к среднему току на сегмент, который, как мы видим, увеличивается и уменьшается, что дает нам волну.

Таким образом, нагрузка будет иметь синусоидальную волну, чем больше у нас сегментов, чем ближе она имитирует гладкую волну. Мы можем контролировать выходное напряжение, контролируя, как долго переключатели закрыты.

Мы могли бы, например, выдать 240 вольт или 120 вольт, просто уменьшив время открытия и закрытия. Мы также можем управлять частотой, контролируя синхронизацию переключателей.

Мы можем выводить 60 Гц, 50 Гц или 30 Гц — все, что необходимо для приложения.

Вот как мы можем взять 12-вольтовую батарею постоянного тока и преобразовать ее в источник переменного тока на 120 или 230 вольт, используя несколько IGBT, широтно-импульсную модуляцию и трансформатор, но что, если нам нужно больше энергии?

У нас также есть однофазное и трехфазное электричество переменного тока.

Как работает трехфазный солнечный инвертор?

В большинстве домов по всему миру используется однофазное электричество. Большие коммерческие здания, а также некоторые дома, особенно в Европе, будут использовать трехфазное электричество.

В домах Северной Америки используется двухфазное электричество, где трансформатор с центральным отводом разделяет одну фазу на две, что обеспечивает два горячих провода и нейтраль.

При трехфазном электричестве у нас есть подключение к каждой из трех фаз. Фазы представляют собой витки провода, которые были вставлены в генератор на 120 градусов относительно предыдущего.

Это означает, что катушки испытывают пик вращающегося магнитного поля в разное время, и именно это дает нам три фазы, каждая с другой синусоидой, которая немного не синхронизирована с предыдущей.

Помните, электричество возвращается к своему источнику по замкнутой цепи. Поскольку ток течет вперед и назад в разное время в каждой из фаз, мы можем по существу соединить фазы вместе, и ток будет перемещаться между разными фазами.

Поскольку полярность каждой фазы меняется вперед и назад в разное время, любой избыток будет перетекать в нейтраль обратно к источнику, если это необходимо, но это только в том случае, если нагрузка на какой-либо из фаз не сбалансирована.

При однофазном питании у нас есть эти большие промежутки между пиками, но при трехфазном они могут быть объединены, чтобы заполнить промежутки и, следовательно, обеспечить большую мощность.

Для более крупных приложений требуется трехфазный инвертор или, например, для работы компрессоров в большой системе охлаждения от источника постоянного тока.В этом случае будет выпрямленный трехфазный источник переменного тока.

Это означает, что три синусоидальные волны переменного тока объединяются вместе и проходят через несколько диодов, которые предотвращают обратный поток электронов.

Это превращает его в пульсирующую форму волны постоянного тока. Затем мы используем конденсатор, чтобы сгладить пульсации в постоянный источник постоянного тока.

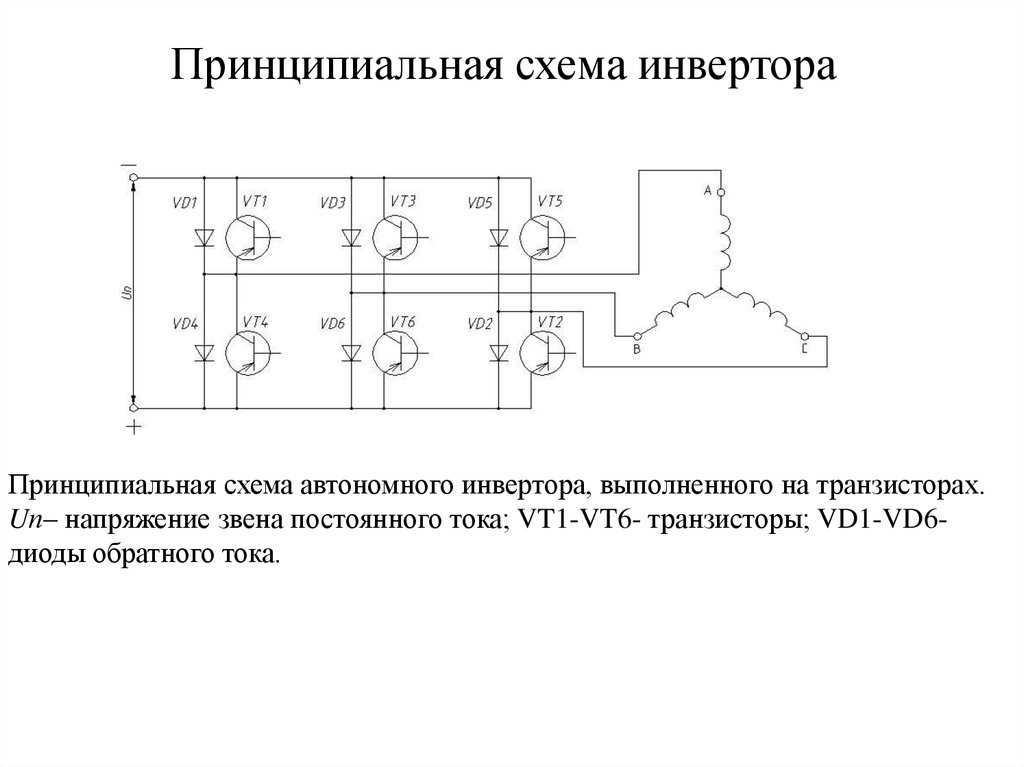

Чтобы превратить чистый постоянный ток в трехфазный переменный, мы используем трехфазный инвертор. Для этого мы снова используем GBT. Я буду анимировать их как простые переключатели для простоты, а также пронумеровать их следующим образом.

Чтобы получить наши три фазы, нам нужно открыть и закрыть ведьмы попарно, чтобы направить поток тока от наших путей подачи и возврата.

Таким образом, на подключенный двигатель будет поступать переменный ток. Для трехфазного питания мы синхронизируем переключатели, чтобы имитировать три фазы. Давайте посмотрим, как это работает.

Сначала мы замыкаем переключатели один и шесть – это даст нам фазу 1 на фазу 2. Затем мы замыкаем переключатели один и два – это дает нам фаза 1 на фазу 3.

Затем мы замыкаем переключатели три и два – это дайте нам вторую фазу и третью фазу.Затем мы замыкаем переключатели три и четыре — это даст нам вторую и первую фазы.

Затем мы замыкаем переключатели пять и четыре — это даст нам фазу 3 и фазу один. Затем мы замыкаем переключатели пять и шесть, и это дает нам фазу 3 и фазу два.

Этот цикл повторяется снова и снова. Итак, если мы проверим это с помощью осциллографа, у нас теперь будет волновая картина, которая выглядит примерно как переменный ток, за исключением того, что она все еще немного квадратная. это будет хорошо работать для некоторых приложений, но не для всех, поэтому нам снова нужно использовать широтно-импульсную модуляцию для создания синусоидальной волны.

Мы собираемся использовать контроллер для быстрого открытия и закрытия переключателей для изменения выходной частоты и напряжения, и таким образом мы получим трехфазный источник переменного тока.

Как работает солнечный инвертор?



Что такое солнечный инвертор?

Солнечный инвертор — это устройство, которое преобразует электричество постоянного тока, полученное от ваших солнечных батарей, в форму электричества, которое может использоваться бытовой техникой и другой электроникой в ​​вашем доме.

Давайте разберемся, как это работает и какие типы инверторов доступны для солнечных батарей. В течение дня, когда солнце светит на солнечные панели, установленные в ваших домах, электроны внутри солнечных элементов начинают двигаться, производя энергию постоянного тока.

Затем энергия поступает прямо в инвертор, который преобразует ее в энергию переменного тока, которая является стандартным электрическим током, используемым для питания бытовых приборов.

Теперь… давайте посмотрим на различные виды и их функции.Существует три распространенных типа солнечных инверторов:

  • сетевые инверторы
  • автономные инверторы и
  • гибридные инверторы

сетевые инверторы мощность коммунальной сети. Для работы они должны быть подключены к сети.

Электроэнергия, вырабатываемая солнечной системой, которая не потребляется в собственности, автоматически подается в сеть через двунаправленный счетчик.

В случае отключения электроэнергии инвертор перестает функционировать в качестве функции безопасности, известной как защита от изолирования.

Эта система не имеет резервного аккумулятора, поэтому при отключении электроэнергии у вас не будет доступа к источнику питания. Следовательно, эту систему можно использовать в местах, где отключения электроэнергии происходят редко или очень редко.

В качестве альтернативы его можно использовать, если у вас дома есть обычная инверторная аккумуляторная система для резервного питания во время отключения электроэнергии.

Автономные инверторы, с другой стороны, работают так же, как обычные инверторы, используемые дома.В этой системе энергия постоянного тока, вырабатываемая солнечной панелью, используется для зарядки солнечной батареи.

Как работает гибридный солнечный инвертор?

При отключении электроэнергии инвертор будет получать накопленную энергию от батареи, преобразовывая энергию постоянного тока от батареи в полезную мощность переменного тока для работы электроприборов.

Эту систему можно использовать в местах с частыми или длительными отключениями электроэнергии. Сочетание возможностей сетевых и автономных инверторов в одной гибридной инверторной системе может использоваться как в районах с высоким уровнем отключения электроэнергии, так и в районах, где отключения электроэнергии происходят редко или очень редко.

При нормальных условиях эксплуатации он может подавать электроэнергию в дом, заряжать аккумуляторы, а избыточную мощность можно подавать в сеть.

В случае отключения электроэнергии установка автоматически переключается на питание от аккумуляторов и продолжает работать независимо от электросети.

Солнечные системы предоставляют своим пользователям несколько преимуществ. Они помогают сэкономить деньги, просты в установке и обслуживании и, что наиболее важно, уменьшают выбросы углекислого газа.

Если вы хотите перейти на солнечную энергию, вам следует поговорить с экспертами, чтобы узнать больше о линейке сетевых, автономных и гибридных инверторов.



Мы рассмотрим следующие темы:

  • познакомим вас с инверторами
  • Инверторы зарядки MPPT и PWM
  • и, наконец, мы рассмотрим эффективность инверторов

В последнее время, когда солнечные фотоэлектрические системы вышли на первый план, интерес к инверторам сегодня выше, чем когда-либо.

Почти во всех фотоэлектрических системах это центральный компонент, который связывает всю систему воедино, поэтому высокая надежность инвертора имеет первостепенное значение, поскольку это компонент, который, кроме батарей, чаще всего выходит из строя.

Функциональность инвертора сегодня намного выше, чем 10 лет назад.

Как работает автономный солнечный инвертор?

Основной функцией инвертора является преобразование постоянного тока в переменный ток. Инверторы бывают всех форм и размеров.

Они классифицируются в основном по номинальной мощности или пропускной способности. Например, доступны небольшие инверторы, которые могут преобразовывать выходную мощность автомобильного аккумулятора для работы устройства переменного тока. С другой стороны, есть большие инверторы, которые преобразуют мощность всей солнечной фермы.

Для бытовых потребителей выпускаются инверторы мощностью от 500 до 10 000 Вт или 10 киловатт.

Точно так же инверторы также классифицируются на основе входных данных, которые они принимают.То есть они могут принимать 12 вольт постоянного тока, 24 вольта постоянного тока, 48 или даже 96 вольт постоянного тока.

Обратите внимание, что вход постоянного тока на 48 В является наиболее распространенным типом инвертора, используемого для жилых солнечных фотоэлектрических систем, в то время как входные инверторы постоянного тока на 12 В чаще используются в портативных устройствах.

Инверторы мощности на солнечных фермах также могут иметь входное напряжение от 300 Вт постоянного тока до 450 вольт постоянного тока. Теперь, когда мы представили инверторы, давайте рассмотрим наиболее распространенный вопрос о них.

В чем разница между автономным и сетевым инвертором?

Автономный инвертор — это продукт, полностью изолированный от сети.У него нет возможности подключаться к сетевому электричеству или подавать электричество в сеть.

Обычно, если фотоэлектрическая система разработана с автономным инвертором, панели подключаются к контроллеру заряда.

Контроллер заряда подключен к аккумуляторам. Затем батареи подключаются к автономному инвертору.

Автономные инверторы также могут быть изготовлены для портативного использования, в то время как инверторы, привязанные к сети, не могут. Поэтому инверторы, предназначенные для использования в караванах и автодомах, являются автономными инверторами.

Сетевой инвертор, с другой стороны, может быть напрямую подключен к солнечной батарее и сети.

Иногда в сетевом инверторе имеется опция контроля заряда, поэтому некоторые варианты могут также подключаться к аккумуляторной батарее.

Другими словами, сетевой инвертор может стать центральным компонентом фотоэлектрической системы.

Как работает сетевой инвертор солнечной энергии?

Преимущество использования сетевого инвертора заключается в том, что он может подавать избыточную электроэнергию в сеть и использовать преимущества чистого измерения.

Сетевые инверторы дороже из-за этой дополнительной функциональности. Сетевые инверторы также можно использовать без батарей.

Некоторые сетевые инверторы имеют дополнительную функцию отключения фотоэлектрической системы в случае отключения электроэнергии. Это делается для предотвращения «островков».

То есть. Сетевые инверторы гарантируют, что в случае отключения электроэнергии он отключится, чтобы передаваемая им энергия не навредила линейным работникам, отправленным для ремонта электросети.

Сетевой инвертор имеет следующие преимущества:

  • он обеспечивает плавное питание нагрузки, т. е. имеет возможность подпитки либо от сети, либо от аккумуляторной батареи в случае, если панели недостаточно производят чтобы справиться с нагрузкой.
  • он может заряжать аккумуляторы, используя энергию из сети, при условии, что опция сетевого зарядного устройства встроена. Эта функция очень полезна, когда батареи разряжены, а панели не производят достаточное количество энергии
    , которую можно подавать в сеть, когда панели производят дополнительное количество энергии.

Инвертор может обеспечивать два различных выхода. Первый называется чистой синусоидой, а второй называется модифицированной синусоидой.

Модифицированные синусоидальные инверторы намного дешевле, чем чистые синусоидальные инверторы, потому что они имеют меньше схем.

Модификация синусоидального инвертора использует транзисторы, которые действуют как переключатели, и они в основном включают и выключают ток для создания ступенчатого импульса или прямоугольной волны.

Приборы, в которых используется модифицированный синусоидальный сигнал, потребляют слишком много энергии и нагреваются, а значит, работают неэффективно.Чистые синусоидальные инверторы, с другой стороны, работают с электроприборами гораздо более плавно, без жужжания или шипения.

Что такое инвертор высокой или низкой частоты?

Теперь давайте посмотрим на инверторы низкой и высокой частоты. Инверторы можно разделить на две категории в зависимости от скорости работы транзисторных ключей в цепи коммутатора. Категории, а именно, низкочастотные инверторы и высокочастотные инверторы.

Низкочастотный инвертор имеет ряд преимуществ, но он дороже, а из-за наличия массивного железного сердечника в его трансформаторе он также намного больше и тяжелее своего высокочастотного аналога.

Часто сложные нагрузки, требующие высокого броска в начале, такие как двигатели, компрессоры или насосы, очень хорошо управляются низкочастотным инвертором с полевым эффектом, и низкочастотные инверторы могут работать с меньшим охлаждением отчасти из-за более низкой частоты переключения, необходимой для производства переменного тока. власть.

В высокочастотном инверторе почти в два раза больше компонентов по сравнению с низкочастотным инвертором, тем не менее, в целом он меньше и легче из-за отсутствия большого центрального трансформатора.

Они не очень хорошо приспособлены для работы с промышленными нагрузками, поэтому, если требуется работа большого насоса, двигателя или кондиционера, лучшим вариантом будет низкочастотный инвертор.

Применение высокочастотных инверторов подходит для широкого круга пользователей, таких как инструменты, зарядные устройства для аккумуляторов, небольшие бытовые приборы и компьютеры. Высокочастотные инверторы составляют подавляющее большинство инверторов, доступных на рынке.

Высокочастотные инверторы также доступны в более низких категориях мощности, таких как 300, 600, 1000 и 1500 Вт и т. д., в отличие от низкочастотных инверторов.Уровни мощности низких частот обычно находятся в пределах тысяч, обычно от 2000 до 3000 Вт.

Что такое солнечный инвертор MPPT?

Теперь давайте посмотрим на инверторы зарядных устройств MPPT и PWM. Солнечный инвертор отличается от обычного инвертора тем, что в него встроен контроллер заряда.

Поэтому инверторы, используемые в солнечных системах, также поставляются с опцией управления зарядом MPPT или PWM.

Функция MPPT позволяет получать больше энергии от солнечных панелей.Это делается путем поддержания выходной мощности панели близкой к точке максимальной мощности панелей.

Инверторы с функцией MPPT дороже, чем с опцией ШИМ.

Экспериментально было отмечено, что общий MPPT может сделать солнечную энергетическую систему на 20 процентов более эффективной, чем опция PWM.

С другой стороны, ШИМ является хорошим недорогим решением для небольших систем, только когда температура солнечного элемента не слишком высока – от 45 до 75 градусов по Цельсию.

ШИМ-инверторы предпочитают прямое излучение без затенения панели и, как правило, работают не очень эффективно, если панель затенена.

Потери ожидаются всякий раз, когда мы имеем дело с процессом преобразования энергии. Точно так же, когда мы преобразуем электричество постоянного тока в электричество переменного тока, будут потери.

По состоянию на июль 2009 г. большинство сетевых инверторов, доступных на рынке, имеют пиковый КПД более 94%, а некоторые достигают 96%. Потери энергии в процессе преобразования составляют в основном тепло.

Как работает солнечный инвертор


RENOGY быстро становится предпочтительным поставщиком солнечных панелей, комплектов, аккумуляторов и аксессуаров для управления солнечными батареями. Основанная в США , где производятся продукты, они широко известны и уважаемы за инновации и качество .

Узнать последние цены RENOGY


Борьба с отключениями электроэнергии? Вот полное руководство по покупке инвертора

Отключение электроэнергии всегда доставляло неудобства.Но тем более, когда нам приходится работать из дома! Неудивительно, что люди ищут лучший инвертор для дома прямо сейчас!

В условиях жары и влажности работающие вентиляторы, освещение и стабильное подключение к Интернету предотвратят вспышки гнева и помогут вам, вам и вашей семье оставаться в здравом уме. Но прежде чем купить инвертор, вам нужно знать, что нужно вашему дому, и какое устройство лучше всего соответствует вашим требованиям. В этом удобном руководстве мы собрали все, что вам нужно знать о выборе правильного инвертора для вашего дома.

Что такое инверторы?

Вы можете использовать инвертор, чтобы пережить длительные отключения электроэнергии.

Проще говоря, инвертор — это устройство, которое преобразует электрическую энергию из постоянного тока в переменный ток. Батареи хранят энергию в виде постоянного тока, в то время как бытовые приборы нуждаются в переменном токе. Таким образом, инвертор преобразует накопленную энергию в переменный ток по мере необходимости для питания дома. Так что, в случае отключения электричества, это устройство можно использовать как резервное.

Какие типы инверторов существуют в Индии?

#1: Чистая синусоида

Этот инвертор подает ток от батареи чистым и надежным способом, похожим на обычную настенную розетку. Выходной сигнал этого инвертора имеет синусоидальную форму, похожую на сигнал от сети.

Поскольку бытовая техника предназначена для работы по этой схеме, это лучший инвертор для дома. Если вы собираетесь использовать мощные приборы, такие как микроволновые печи, телевизоры и воздухоохладители, во время отключения электроэнергии, это устройство эффективно, не потребляя много энергии.

Инвертор с чистой синусоидой — лучший выбор для дома, если вам нужно запустить несколько устройств, поскольку он может регулировать напряжение в соответствии с требованиями к мощности. Однако они могут быть дорогими.

#2: Модифицированная синусоида

Этот тип инвертора не обеспечивает полностью плавный переход, как у синусоидального инвертора. Это может даже занять короткую паузу при смене фаз. Такой инвертор хорошо работает с несколькими устройствами, но иногда может влиять на эффективность этих устройств.В таких случаях это будет проявляться в виде приглушенного света или гудящего шума от приборов.

Этот инвертор хорошо подходит для приборов с резистивной нагрузкой и тех, которые не нуждаются в пусковом скачке мощности. Они также легче в кармане, чем чисто синусоидальные инверторы.

#3: Прямоугольная волна

Такие инверторы генерируют сигналы прямоугольной формы. Эти генераторы менее эффективны по сравнению с двумя другими. Однако, если вам нужно подключить к вашему инвертору только скромные устройства с универсальными двигателями, то это хороший вариант.Однако такие инверторы могут быть шумными.

Как выбрать инвертор

Шаг 1. Рассчитайте требуемую мощность

Чтобы выбрать лучший инвертор для дома, вам необходимо определить требования к мощности. Это включает в себя идентификацию устройств, которые будут подключены во время отключения электроэнергии, таких как лампочки, вентиляторы, ламповые лампы, зарядные устройства для мобильных телефонов и маршрутизаторы Wi-Fi. Вот список распространенных приборов и энергии, потребляемой каждым из них:

  • Зарядные устройства для мобильных телефонов: не более 5 Вт
  • Роутеры Wi-Fi: не более 5 Вт
  • Электрическая лампа: 7–60 Вт
  • КЛЛ: 10–25 Вт
  • Вентилятор: 75–90 Вт
  • 9074 Телевизор: 120 Вт Компьютер: 150–250 Вт
  • Воздухоохладители: 250–300 Вт
  • Миксеры и кофемолки: 300–400 Вт
  • Индукционные плиты: 1000–1500 Вт

Приведенный выше список представляет собой общее представление о потребляемой энергии.Вам нужно будет определить потребление электроэнергии каждым устройством, которое вы хотите подключить к инвертору, и рассчитать общее потребление. Это первый шаг к выбору лучшего инвертора для вашего дома.

Шаг 2. Определите необходимую емкость

В идеальных условиях общая потребляемая мощность должна быть равна мощности инвертора. Однако поступающая мощность в электрической системе вряд ли так эффективна. Таким образом, коэффициент мощности, измеренный на основе того, насколько эффективно используется поступающая мощность, равен 0.8 для жилых помещений.

Итак, разделите общее потребление электроэнергии в ваттах на 0,8, чтобы получить мощность инвертора, измеренную в ВА. Это максимальная нагрузка инвертора, если все приборы используются одновременно. Теперь вы можете выбрать инвертор. Также имейте в виду, что вы можете не найти устройство с точным значением ВА в соответствии с вашими расчетами. В этом случае выберите инвертор с большей мощностью.

Если вы ищете более простой способ определения подходящего инвертора, Exide поможет найти правильный вариант для вас.

Шаг 3. Выберите размер батареи

Выбрав лучший инвертор, теперь вам нужно выбрать правильный размер батареи, чтобы обеспечить его оптимальную работу. Емкость аккумулятора измеряется в Ач.

Определите период времени, в течение которого инвертор должен обеспечивать резервное питание. Например, если вы выбираете инвертор мощностью 600 ВА и хотите использовать его в течение 4 часов, требуемый размер батареи будет следующим:

600*4 = 2400 ВАч

Поскольку базовая инверторная батарея имеет емкость 12 В, размер батареи составляет 2400/12 = 200 Ач

Как и в случае с инвертором, если точная емкость батареи неизвестна, выберите аккумулятор большей емкости.

Также нужно помнить о типе аккумулятора. Это следующие:

  • Свинцово-кислотные: Наиболее распространенный тип батарей. Они легкие, перезаряжаемые и производят достаточный ток. Однако они обычно служат 3-4 года и нуждаются в регулярном обслуживании.
  • Трубчатая: Самая популярная инверторная батарея. Они очень эффективны и остаются в рабочем состоянии более 8 лет. Однако они могут быть немного дороже.
  • Необслуживаемые: Герметичные свинцово-кислотные аккумуляторы, не требующие частых проверок и доливок для поддержания уровня электролита.Они дороже, чем свинцово-кислотные батареи, и имеют срок службы 4-5 лет

Популярный выбор на рынке

#1: Инвертор Luminous Eco Watt 650 ВА/12 В для дома

Выберите этот инвертор, если вам нужна быстрая зарядка аккумулятора.

В этот комплект входят инвертор и ИБП. Прямоугольный инвертор поставляется с защитой от перегрузки, короткого замыкания, глубокого разряда, обратной полярности и входной сети. Он может обеспечить резервную мощность 352–387 Вт.Для этого устройства следует выбирать аккумулятор емкостью 120–150 Ач.

Цена: 2 890,00 ₹

#2: ИБП Luminous Zelio+ 1100 Home Pure Sinewave Inverter

Этот бесшумный инвертор — ваш лучший выбор, если вам нужно тихое и эффективное устройство.

Как следует из названия, этот чисто синусоидальный инвертор безопасен для чувствительных приборов с синусоидальным входом. Он обеспечивает безопасность ваших приборов, защищая от перегрузки, короткого замыкания, глубокого разряда, обратной полярности и входной сети.Он обеспечивает мощность 756 Вт и лучше всего сочетается с аккумулятором емкостью 150 Ач. Более того, этот инвертор бесшумный!

Цена: 5 308,00 ₹

#3: Microtek Ups 24×7 Hb 950VA Гибридный синусоидальный инвертор

Функция быстрой зарядки аккумулятора является одной из его ключевых характеристик.

Как претендент на лучший инвертор для дома, это устройство может обеспечить выходную мощность 760 Вт и хорошо работает с батареями емкостью до 220 Ач.Он также поставляется со встроенным переключателем байпаса.

Цена: 4 160,00 ₹

#4: инвертор Microtek Ups Sebz 1100 Va Pure Sinewave

Этот инвертор идеально подходит для больших домов с высокими требованиями к мощности.

Этот недорогой инвертор может обеспечить выходную мощность до 760 Вт, что должно с легкостью обеспечить среднестатистическую индийскую семью. Он может работать с диапазоном входов от 100 до 300 В. Кроме того, он имеет такие функции, как интеллектуальное определение перегрузки и защита от короткого замыкания.Он также имеет многоступенчатое зарядное устройство, которое снижает энергопотребление. Это также легко поддерживать!

Цена: 4 500,00 ₹

#5: Su-Kam Falcon Eco 1000Va Синусоидальный инвертор

Это устройство популярно в небольших городах из-за длительного времени автономной работы и минимального времени на подзарядку. Инвертор мощностью 1000 ВА оснащен автоматическими датчиками перегрузки, которые эффективно контролируют зарядку аккумулятора.Его уникальная технология позволяет ему управлять током до 300% его мощности. Это лучший инвертор для дома, особенно если у вас нерегулярное электроснабжение.

Цена: 4 420,00 ₹

Меры предосторожности

Лучший инвертор для вашего дома обеспечит его работу даже во время длительного отключения электроэнергии. Тем не менее, вы должны принять некоторые меры предосторожности и со своей стороны.

  • Проверка электропроводки: Перед покупкой инвертора проверьте электропроводку в вашем доме.Большинство людей предпочитают изолировать такие приборы, как кондиционеры и холодильники. Если вы планируете сделать то же самое, проконсультируйтесь с электриком.
  • Размещение: Инвертор всегда должен находиться в прохладном и сухом месте, недоступном для детей. Устройство всегда должно стоять на ровной поверхности. При необходимости вы можете инвестировать в инверторную тележку. Также убедитесь, что устройство находится вдали от прямых солнечных лучей, возможных источников тепла и легковоспламеняющихся материалов.
  • Правильное заземление: Убедитесь, что в вашем доме есть надлежащее заземление, чтобы снизить вероятность несчастных случаев, таких как короткое замыкание и поражение электрическим током.Не прикасайтесь к устройству мокрыми руками, так как оно не всегда имеет противоударный корпус.
  • Техническое обслуживание: Очистите инвертор и аккумулятор тканью из микрофибры, чтобы предотвратить скопление пыли. Соблюдайте график проверки уровня воды в инверторе и пополняйте его через равные промежутки времени.

Как ухаживать за инвертором и батареями?

Теперь, когда вы выбрали лучший инвертор для своего дома, вот несколько советов по его обслуживанию.Инвертор — это долгосрочная инвестиция, поэтому очень важно заботиться о нем, чтобы обеспечить его оптимальную работу.

  • Предотвращение перегрузки: Не подключайте несколько ненужных устройств. Избегайте подключения устройств с высоким потреблением электроэнергии, таких как холодильники, кондиционеры, водонагреватели и стиральные машины. Если вам нужно подключить такой прибор, как миксер или кофемолку, выключите большинство других приборов, чтобы предотвратить перегрузку.
  • Регулярный уход: Гнездовые соединения инвертора могут заржаветь из-за влажности или пролитой воды.Нанесите на них смазку, чтобы предотвратить ржавчину. Если на вашем инверторе образовалась ржавчина, используйте смесь пищевой соды и горячей воды, чтобы удалить ее. Также протрите инвертор тканью из микрофибры, чтобы предотвратить накопление пыли.
  • Уход за батареями: Трубчатые и свинцовые батареи требуют регулярного пополнения дистиллированной водой. Поддерживайте график, чтобы сделать это своевременно, чтобы обеспечить длительный срок службы инвертора. Кроме того, полностью разряжайте аккумулятор раз в месяц и заряжайте его снова, чтобы восстановить раствор электролита в аккумуляторе.

Также ознакомьтесь с Простыми способами экономии электроэнергии во время самоизоляции.

Присылайте свои комментарии и предложения по адресу [email protected] .

Как работает инвертор?

Инвертор представляет собой преобразователь, который преобразует электрическую энергию постоянного тока в переменный ток постоянной частоты и постоянного напряжения или переменный ток с модуляцией частоты и напряжения. Он состоит из инверторного моста, логики управления и схемы фильтра. Инверторы широко используются в кондиционерах, домашних кинотеатрах, электрических шлифовальных кругах, электроинструментах, DVD, VCD, компьютерах, телевизорах, стиральных машинах, вытяжках, холодильниках, видеомагнитофонах, массажерах, вентиляторах, освещении и т. д.

Каталог



Ⅰ Принцип работы инвертора

Инвертор представляет собой преобразователь постоянного тока в переменный. То, что происходит с преобразователем, представляет собой процесс инвертирования напряжения. Преобразователь преобразует переменное напряжение сети в стабильное выходное напряжение 12 В постоянного тока. Инвертор преобразует выходное напряжение постоянного тока 12 В адаптера в высокочастотный и высоковольтный переменный ток. Основной частью инвертора и адаптера является встроенный ШИМ-контроллер. В адаптере используется UC3842, а в инверторе — TL5001.Диапазон рабочего напряжения TL5001 составляет 3,6~40 В. TL5001 имеет усилитель ошибки, регулятор, генератор, ШИМ-генератор с контролем мертвой зоны, схему защиты от низкого напряжения и схему защиты от короткого замыкания.

Простая принципиальная схема инвертора

Часть интерфейса ввода : Часть ввода имеет 3 сигнала, включая вход 12 В пост. VIN предоставляется адаптером, а напряжение ENB обеспечивается MCU на материнской плате, и его значение равно 0 или 3 В.Когда ENB=0, инвертор не работает, а когда ENB=3V, инвертор находится в нормальном рабочем состоянии. Напряжение DIM обеспечивается материнской платой, и его диапазон изменения составляет от 0 до 5 В, а различные значения DIM возвращаются на клемму обратной связи ШИМ-контроллера. Ток, подаваемый инвертором в нагрузку, также будет другим. Чем меньше значение DIM, тем больше выходной ток инвертора.

Напряжение запускает цепь : Когда ENB находится на высоком уровне, он выдает высокое напряжение для освещения трубки подсветки панели.

ШИМ-контроллер : Он состоит из следующих функций: внутреннее опорное напряжение, усилитель ошибки, генератор и ШИМ, защита от перенапряжения, защита от пониженного напряжения, защита от короткого замыкания, выходной транзистор.

Преобразование постоянного тока : Схема преобразования напряжения состоит из МОП-переключателей и катушек индуктивности для накопления энергии. Входной импульс усиливается двухтактным усилителем, чтобы заставить лампу МОП переключаться так, чтобы постоянное напряжение заряжало и разряжало катушку индуктивности.Таким образом, на другой конец катушки индуктивности может поступать переменное напряжение.

Цепь генерации и выхода LC : для обеспечения напряжения 1600 В, необходимого для запуска лампы, и для снижения напряжения до 800 В после запуска лампы.

Обратная связь по выходному напряжению : Когда нагрузка работает, замеренное напряжение возвращается обратно для стабилизации выходного напряжения инвертора I.

Ⅱ Классификация инвертора

В зависимости от характера источника

Активный инвертор : Это инвертор, который соединяет ток в цепи тока с сетью на стороне переменного тока без прямого подключения к нагрузке.

Пассивный инвертор : Инвертор, который напрямую подключает ток в цепи переменного тока к нагрузке на стороне переменного тока без подключения к сети (то есть инвертирует мощность постоянного тока в источник питания переменного тока частоты или регулируемой частоты для нагрузка).

В зависимости от типа сети

Он делится на автономный инвертор и инвертор, подключенный к сети.

Согласно топологии

Он делится на двухуровневый инвертор, трехуровневый инвертор, многоуровневый инвертор.

В соответствии с уровнем мощности

Он делится на инверторы большой мощности, инверторы средней мощности и инверторы малой мощности.

Инвертор

Общие типы

1) Инвертор малой и средней мощности

Инвертор малой и средней мощности Источник питания является одним из важных звеньев в независимой фотогальванической системе переменного тока. Его надежность и эффективность жизненно важны для продвижения фотоэлектрических систем, эффективного использования энергии и снижения системных затрат.Поэтому специалисты в области фотоэлектричества в разных странах усердно работали над созданием инверторных источников питания, подходящих для домашнего использования.

2) Многосерийные инверторы

Многосерийные инверторы имеют много преимуществ при использовании в электромобилях. Типы векторов выходного напряжения последовательной структуры значительно увеличены, что повышает гибкость управления и повышает точность управления. В то же время он уменьшает колебания напряжения нейтрали двигателя.Функция обхода инвертора может повысить гибкость управления зарядкой и рекуперативным торможением.

Поскольку люди все больше заботятся об окружающей среде, у развития электромобилей есть шанс. В городском транспорте электробусы стали приоритетом для развития из-за их большой вместимости и высоких комплексных преимуществ. В большинстве электрических автобусов используются трехфазные двигатели переменного тока. Из-за большой мощности двигателя компоненты трехфазного инвертора должны выдерживать высокое напряжение и большие токи.Более высокое значение dv/dt делает электромагнитное излучение серьезным и требует хорошего отвода тепла.

Мощный инвертор с многорядной структурой снижает нагрузку напряжения на одиночное устройство и снижает требования к устройству. Пониженное значение dv/dt и электромагнитное излучение значительно снижают нагрев устройства. За счет вывода типы уровней увеличиваются, а эффективность управления улучшается.

Преобразователи серии Multiple подходят для систем привода мощных электромобилей.Использование нескольких последовательно соединенных структур может снизить риск последовательного подключения нескольких аккумуляторов, уменьшить коммутационную нагрузку устройства и уменьшить электромагнитное излучение. Но количество требуемых батарей увеличилось в 2 раза.

Значительно увеличены типы векторов выходного напряжения с последовательной структурой, что повышает гибкость управления и точность управления. В то же время он уменьшает колебания напряжения нейтрали двигателя.Чтобы поддерживать баланс мощности каждой батареи, необходимо следить за тем, чтобы время разряда батареи было постоянным во время работы. Благодаря режиму байпаса можно гибко заряжать аккумуляторную батарею, а также можно контролировать крутящий момент рекуперативного торможения.

Ⅲ Общие неисправности инвертора

1. Низкое сопротивление изоляции

Используйте метод исключения. Отсоедините все цепи на входной стороне инвертора, а затем подключите их одну за другой.Используйте функцию инвертора для проверки сопротивления изоляции, чтобы обнаружить проблемную цепь. Найдя проблемную строку, проверьте, имеет ли разъем постоянного тока погружную скобу короткого замыкания или плавкий предохранитель и короткое замыкание скобы. Кроме того, вы также можете проверить, нет ли у самого компонента выгоревших на краю черных точек, вызывающих утечку электричества компонента в заземляющую сетку через раму.

2. Низкое напряжение на шине

Если это происходит в утреннее/ночное время, это нормальная проблема, поскольку инвертор пытается ограничить условия выработки электроэнергии.Если это происходит при обычном дневном свете, метод обнаружения по-прежнему является методом устранения, и метод обнаружения такой же, как в пункте 1.

3. Отказ по току утечки

Если ток утечки слишком велик, снимите входную клемму Солнечная батарея, а затем проверьте внешнюю сеть переменного тока. Все клеммы постоянного и переменного тока отключены, и инвертор будет отключен на 30 минут. Если вы можете восстановить его, продолжайте использовать его. Если вы не можете восстановить его, просто обратитесь к профессиональному инженеру.

4. Защита от перенапряжения постоянного тока

По мере того, как компоненты улучшают процесс с высокой эффективностью, уровни мощности продолжают обновляться и расти, в то время как напряжение холостого хода и рабочее напряжение компонентов также растут, вопросы температурного коэффициента должны учитываться на этапе проектирования, чтобы Избегайте перенапряжения при низких температурах.

5. Инвертор не отвечает при запуске

Убедитесь, что входная линия постоянного тока не перепутана. Как правило, разъем постоянного тока имеет эффект защиты от дурака, но обжимная клемма не имеет эффекта защиты от дурака.Перед опрессовкой важно внимательно прочитать руководство по инвертору, чтобы убедиться в наличии положительного и отрицательного полюсов. Инвертор имеет встроенную защиту от короткого замыкания обратного соединения, и он запустится после восстановления нормальной проводки.

6. Авария сети

Здесь отражается предварительное обследование большой нагрузки электросети (часы работы с большим энергопотреблением)/малой нагрузки (время отдыха с малым энергопотреблением), а также исследуется состояние напряжения точки, подключенной к сети заранее, и ситуация с сетью сообщается производителю инвертора.Комбинация технологий может гарантировать, что дизайн проекта находится в разумных пределах, особенно для сельских электросетей. Инверторы предъявляют строгие требования к подключенному к сети напряжению, форме волны и расстоянию до сети. Большинство проблем с перенапряжением в сети вызвано малой нагрузкой исходной сети. Если напряжение превышает или приближается к значению защиты, или линия, подключенная к сети, слишком длинная, или обжатие некачественное, электростанция не сможет работать нормально и стабильно.

Ⅳ Разница между инвертором и трансформатором

1.Можно ли использовать трансформатор в качестве инвертора?

Можно ли использовать трансформатор в качестве инвертора? Ответ – нет. Инвертор – это устройство, существенно отличающееся от трансформатора. Он вводится постоянным током и выводится переменным током. Принцип работы такой же, как у импульсного источника питания, но частота колебаний находится в определенном диапазоне. Например, если частота 50 Гц, на выходе будет переменный ток 50 Гц. Следовательно, инвертор — это устройство, которое может изменять свою выходную частоту.Трансформатор обычно относится к устройству в определенном диапазоне частот, которое вводится переменным током, а затем выдает переменный ток, изменяя только величину выходного напряжения. Например, трансформаторы промышленной частоты – это те трансформаторы, которые обычно встречаются. Вход и выход представляют собой переменные токи и могут работать только в диапазоне 40-60 Гц.

2.В чем разница между трансформатором и инвертором?

Инвертор преобразует мощность постоянного тока в мощность переменного тока, а трансформатор представляет собой электрическое устройство, использующее принцип электромагнитной индукции для преобразования электрической энергии.Он может преобразовывать напряжение и ток электрической энергии переменного тока в другое напряжение и ток переменного тока той же частоты.

Проще говоря, инвертор — это электронное устройство, которое преобразует низковольтный (12 или 24 вольта) постоянный ток в 220 вольт переменного тока. Потому что мы обычно выпрямляем мощность переменного тока 220 вольт в мощность постоянного тока для использования, а инвертор имеет противоположный эффект, отсюда и название. Мы живем в «мобильную» эру — это мобильный офис, мобильная связь, мобильный отдых и развлечения.В подвижном состоянии людям требуется не только низковольтное питание постоянного тока, обеспечиваемое батареями или батареями, но также необходимо питание переменного тока напряжением 220 вольт, которое незаменимо в нашей повседневной среде. Инверторы могут удовлетворить наши потребности.

Основные сведения о морских инверторах | Поставки для рыболовства

Что такое инвертор?

По сути, морской инвертор берет мощность постоянного тока от аккумуляторной батареи вашей лодки и преобразует ее в мощность переменного тока, так что вы можете использовать «домашние» предметы на своей лодке, не подключаясь к береговой сети и не сталкиваясь с большими затратами на установку. генератор.Инверторы бывают разных размеров с множеством функций, которые мы рассмотрим более подробно ниже.

Зачем моей лодке инвертор?

Если вы планируете смотреть телевизор, готовить попкорн в микроволновке, варить кофе Starbucks в кофеварке или заниматься проектом, требующим электродрели, — вам понадобится инвертор для этих вещей, если вы стоите на якоре без генератор.

В то время как могут быть некоторые несгибаемые «старые соли», которые думают, что все инверторы должны быть выброшены за борт, подавляющее большинство современных яхтсменов стали довольно привязаны к устройствам переменного тока, которые мы используем каждый день.Так что, если вам нужны домашние удобства, пока вы находитесь на воде – инвертор сделает это возможным…..до тех пор, пока вашей аккумуляторной батареи достаточно для работы с нагрузкой.

Немного технических подробностей…

Как указывалось ранее, инвертор будет принимать постоянный ток 12 (или 24) В и увеличивать напряжение примерно в 10 раз, чтобы создать переменный ток 120/240 В, а также изменять ток с «прямого» (постоянного) на « чередование» (АС). В рамках этого процесса инвертор будет генерировать либо модифицированную синусоиду (MSW), либо истинную синусоиду (TSW, также известную как чистая синусоида/PSW).

  • Модифицированная синусоида — Этот тип питания в основном шагает по волне — подобно лестнице, идущей вверх и вниз — в попытке эмулировать чистую волну переменного тока. Инверторы, использующие MSW, обычно без проблем работают с большинством ваших бытовых устройств. Тем не менее, у них, вероятно, будут проблемы с «электронным шумом» и/или некоторые элементы могут не работать на полную мощность. Что еще более важно, чувствительная электроника нуждается в чистой синусоидальной волне для правильной работы, и вы можете нанести необратимый ущерб, если попытаетесь запустить их с помощью MSW, поэтому хорошо подумайте о том, для чего вы будете использовать свой инвертор, прежде чем принять решение.
  • Истинная синусоида . Инвертор этого типа создает чистую волну, похожую на катящуюся в океане волну, которая движется вверх и вниз по плавной линии, как в сети переменного тока. Хотя инверторы, использующие этот тип синусоидального сигнала, обычно дороже, они значительно лучше справляются с чувствительной электроникой и/или обеспечивают максимальную производительность ваших устройств. Если вы планируете использовать свой инвертор для зарядки компьютера, использования принтера, уменьшения яркости света или просмотра нового телевизора с плоским экраном на борту — вам следует выбрать инвертор TSW.

В дополнение к волновому типу инверторы также доступны с различными уровнями выходной мощности, что часто определяет, являются ли они портативными или стационарными. Большинство небольших портативных устройств предназначены для подключения к 12-вольтовой розетке, например к прикуривателю в автомобиле. Эти инверторы обычно обеспечивают мощность до 300-400 Вт и подходят для питания ноутбуков, сотовых телефонов или некоторых небольших бытовых приборов.

Стационарные инверторы большего размера могут обеспечивать выходную мощность до 4000 Вт в зависимости от выбранной модели и марки.Устройства стационарного монтажа, как правило, жестко подключены к аккумуляторной батарее и могут даже интегрироваться напрямую с проводкой переменного тока, поэтому лучше доверить их установку специалистам! При более высокой мощности они могут поставляться с удаленной панелью и часто будут сочетаться с возможностью работы в качестве зарядного устройства при использовании берегового питания или генератора — очень удобно!

Дополнительные функции для рассмотрения

Вот еще несколько моментов, которые следует учитывать при выборе инвертора:

  • Способность к перенапряжению — хотя большинство приборов, которыми мы пользуемся, имеют расчетную мощность, многие из них превышают эту оценку (иногда в 2-3 раза) при запуске.Очень важно убедиться, что у вас достаточно большой инвертор, чтобы покрыть эти скачки напряжения для элементов, которые вы собираетесь запускать. Большинство производителей ссылаются на это в своих спецификациях как на выходную мощность «Surge» или «Peak», чтобы указать, какую нагрузку вы можете превысить заявленной мощности.
  • Автоматические переключатели — автоматический переключатель полезен, если вы приобрели комбинированное зарядное устройство/инвертор. Если это встроенный переключатель, он автоматически определит, когда есть доступное питание переменного тока (например, когда вы используете береговое питание или генератор), и перейдет из режима инвертирования в режим зарядки.Если он не встроен, на устройстве обычно есть переключатель, который вы переключаете, чтобы переключаться из одного режима в другой.
  • Рейтинг эффективности — все инверторы будут терять некоторое количество энергии в процессе преобразования — некоторые больше, чем другие. Рейтинги эффективности были разработаны, чтобы дать лучшее сравнение яблок с яблоками, чтобы увидеть, сколько энергии вы можете терять (или нет) между моделями. Показатели эффективности обычно выражаются в процентах от объема производства, например ? 90% — что означает, что он больше или равен 90% мощности постоянного тока, используемой в мощность переменного тока.Нормальный диапазон составляет от 85 до 95% КПД, при этом большинство инверторов имеют КПД около 90%. Если вы планируете использовать инвертор для питания чего-то, что должно работать постоянно (например, холодильного оборудования), вам нужен как можно более высокий рейтинг.
  • Многоэтапная зарядка аккумуляторов — опять же, это только для комбинированных блоков инвертор/зарядное устройство, но в основном это означает, что зарядная часть использует 3-этапный процесс абсорбции/объема/плавания для надлежащей зарядки аккумуляторов. Это гарантирует, что ваши батареи будут иметь гораздо более длительный срок службы и будут заряжаться в нужном количестве в течение всего процесса зарядки.

Как выбрать инвертор?

Итак, теперь, когда вы знаете, что это такое, как они работают и какие функции выбрать, ваш последний шаг — выяснить, насколько большой инвертор (выходная мощность) вам нужен.

Для этого вам нужно сложить общую мощность всех элементов, которые вы можете использовать одновременно. Мощность большинства предметов указана где-то внизу или рядом со шнуром. Если они показывают только амперы, вы можете вычислить ватты, используя это преобразование: Вольты x Амперы = Ватты (где вольты равны 120 для переменного тока).Итак, если у вас есть что-то, что работает на 10 ампер, вам понадобится инвертор на 1200 Вт для его работы (120 x 10 = 1200).

После суммирования ваших потребностей вы должны выбрать следующую по величине доступную единицу. Например, если вам нужно в общей сложности 1400 Вт, вы можете использовать инвертор на 1500 Вт, но вам будет гораздо лучше с инвертором на 2000 Вт, чтобы дать вашей системе небольшую передышку.

Последние слова мудрости…

И последнее, но не менее важное: чрезвычайно важно убедиться, что емкость аккумуляторной батареи достаточна для удовлетворения этих потребностей, и что вы можете поддерживать напряжение батареи во время использования инвертора.Чем выше мощность и чем дольше вам нужно использовать устройство, это может превысить емкость вашего аккумуляторного блока для удовлетворения этих потребностей, поэтому вы должны учитывать ампер-часы вашего аккумуляторного блока при принятии решения о том, что вы можете (и не можете!) работать на вашем лодка с инвертором.

Fisheries Supply предлагает широкий выбор инверторов всех форм и размеров от лучших производителей, включая Magnum Energy, MasterVolt, Newmar, Outback, Pro Mariner и Xantrex. В Fisheries у нас есть инвертор, который удовлетворит потребности каждого яхтсмена, независимо от того, большой он или маленький!

Мы надеемся, что этот Навигатор был вам полезен, но если у вас есть дополнительные вопросы, обращайтесь к нашим экспертам по продуктам по телефону (800) 426-6930.

Добавить комментарий

Ваш адрес email не будет опубликован.
