Как работает сварочный инвертор?

Продолжаем изучение сварочного инвертора «Telwin». В первой части было рассказано о силовой части схемы аппарата. Пришло время разобраться в управляющей части схемы.

Вот принципиальная схема управляющей части и драйвера (control and driver).

Кликните по картинке. Рисунок схемы откроется в новом окне. Так будет удобнее более детально изучить схему.

Схема управления и драйвер.

Мозгом устройства можно считать микросхему ШИМ-контроллера. Именно она управляет работой мощных транзисторов и, так сказать, задаёт темп работы преобразователя. В зависимости от модели аппарата могут использоваться микросхемы ШИМ-контроллера типа UC3845AD (Tecnica 144-164) или VIPer20A (Tecnica 141-161, 150, 152, 170, 168GE). Микросхему ШИМ-контроллера легко найти на принципиальной схеме. Ну, а что в железе?

Далее на фото показана часть платы инвертора Telwin Force 165.

Схема управления выполнена в основном из поверхностно-монтируемых элементов (SMD). Как видно на фото поверхность платы покрыта слоем защитного лака и это затрудняет считывание маркировки с микросхем и некоторых элементов. Но, несмотря на это, можно предположительно определить, что микросхема в 14-ти выводном корпусе – это микросхема LM324. Неподалёку смонтирована микросхема в 8-ми выводном планарном корпусе. Это ШИМ-контроллер (UC3845AD).

Обратимся к схеме.

По схеме микросхема ШИМ-контроллера U1 управляет работой полевого N-канального MOSFET-транзистора IRFD110 (Q4). Корпус у этого полевого транзистора довольно нестандартный (HEXDIP) – внешне похож на оптопару.

С вывода стока (D) транзистора Q4 на первичную обмотку разделителного трансформатора T1 поступают прямоугольные импульсы частотой около 65 кГц. У трансформатора T1 имеется 2 вторичные обмотки (3-4 и 5-6), с которых снимаются сигналы для управления мощными ключевыми транзисторами Q5, Q8 (см. схему силовой части).

Схема на транзисторах Q6, Q7 и “обвязка” этих транзисторов нужна для правильной работы ключевых транзисторов Q5, Q8. Транзисторы Q6, Q7 в основном помогают транзисторам Q5, Q8 закрываться. Как мы уже знаем из первой части, в качестве транзисторов Q5, Q8 используются либо IGBT-транзисторы, либо MOSFET. А это накладывает некоторые требования на процесс управления ими.

Стабилитроны D16, D17, D29, D30 (на 18V) защищают IGBT-транзисторы от превышения допустимого напряжения между затвором (G) и эмиттером (E).

Цепи регулировки и контроля.

На печатной плате сварочного инвертора «TELWIN Force 165» можно обнаружить занятную деталь – трансформатор тока T2.

Эта деталь участвует в работе анализатора-ограничителя тока. По принципиальной схеме видно, что трансформатор тока включен в цепь первичной обмотки трансформатора T3. За счёт индукции электромагнитного поля в трансформаторе тока T2 наводится переменное напряжение. Далее это напряжение выпрямляется и ограничивается схемой на элементах D2, D4, R49, R25,R15, R9, R3, R20, R10. За счёт этой схемы контролируется сила тока в первичной обмотке трансформатора T3, а сигналы, полученные от неё, участвуют в работе «задатчика» сварочного тока и генератора импульсов на микросхеме U1.

Схема контроля напряжения сети и выходного напряжения.

Для контроля напряжения в электросети, а также выходного напряжения (OUT+, OUT-) сварочного аппарата используется схема, состоящая из элементов операционного усилителя (ОУ) на микросхеме LM324: U2A и U2B.

Элементы делителя R1, R5, R14, R19, R24, R29, R36 и R38 подключены к входному сетевому выпрямителю и служат для обнаружения завышенного или заниженного напряжения в электросети.

На элементе U2C операционного усилителя LM324 выполнен суммирующий блок. Он складывает сигналы защиты по напряжению и току. Результирующий сигнал подаётся на задающий генератор импульсов – ШИМ контроллер (UC3845AD). При аварии, схема защиты и контроля подаёт сигнал на суммирующий блок. Он в свою очередь блокирует работу генератора, а, следовательно, и всей схемы.

Выходное напряжение снимается с выходов «OUT+», «OUT-» и через элемент гальванической развязки – оптрон ISO1 (h21817B), поступает в схему контроля (U2A, U2B).

Так осуществляется отслеживание параметров выходного напряжения.

В случае если напряжение в электросети завышено или занижено, сработает компаратор на элементе U2A и подаст сигнал на транзистор Q1 (BC807) через делитель на резисторах R12, R11. Транзистор Q1 откроется и закоротит на корпус (общий провод) вход 10 элемента U2C. Это приведёт к блокировке работы микросхемы U1 – генератора задающих импульсов. Схема выключится.

Одновременно с этим, за счёт подачи напряжения с выхода 1 компаратора U2A засветится жёлтый светодиод D12 (Giallo – “жёлтый”), указывающий на то, что в схеме неисправность или есть проблемы с сетевым питанием. Светодиод D12 показан на силовой части схемы и подключен к CN1-1. Таким же образом сработает схема, если на выходе выпрямителя (OUT+, OUT-) параметры выйдут за рамки установленных. Такое может произойти, например, при неисправностях выпрямительных диодов или если выйдут из строя детали узла контроля – оптрон ISO1 или элементы его «обвязки», полупроводниковый диод D25, стабилитрон D15, резисторы R57, R52, R51, R50 и электролитический конденсатор C29.

О других элементах схемы.

Биполярный транзистор Q9 подаёт напряжение питания на микросхему ШИМ-контроллера U1 (UC3845AD). Этот транзистор управляется элементом операционного усилителя U2B. На вывод 6 U2B подаётся напряжение с делителя на резисторах R64, R39 (см. схему силовой части). Если напряжение с делителя поступает, то U2B подаёт сигнал на транзистор Q9, который открывается и подаёт напряжение на микросхему U1.

Можно сказать, что эта схема участвует в запуске мощного инвертора, так как именно она подаёт питание на управляющий инвертором ШИМ-контроллер.

Ручная установка сварочного тока осуществляется переменным резистором R23.

Ручка резистора выводится на панель управления аппарата.

Также в цепи регулировки задействованы резисторы R73, R74, R21, R66, R68, R13 и конденсатор C14. Напряжение с цепи ручной регулировки поступает на 10 вывод элемента U2C суммирующего блока.

Как уже говорилось, сварочный инвертор имеет в своём составе множество регулирующих, контролирующих и защитных цепей. Все они нужны для штатной работы аппарата, а также защищают силовые элементы инвертора в случае аварийного режима.

Теперь, когда мы разобрались в работе сварочного инвертора пора рассказать о реальном примере ремонта сварочного инвертора «TELWIN Force 165». Об этом читайте здесь.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Суперконденсатор… или по-другому ионистор.
Ремонтируем LCD-монитор.
Ремонт акустической системы SVEN IHOO MT5.1R.

Как работает инверторный сварочный аппарат — принцип действия

Опубликовано: 30.04.2017

Традиционные сварочные агрегаты, в конструкцию которых обязательно включены довольно громоздкие трансформаторы, сегодня энергично вытесняют инверторы для сварки. Чтобы понять работу сварочного инвертора, работающего от напряжения 140 вольт, нужно разобраться из каких элементов он состоит, по какой схеме он работает, его функциональные особенности, выявить плюсы и минусы инструмента.

Оглавление:

Что такое сварочный инвертор и как он работает?
- Общий принцип работы инверторных устройств
- Как работает сварочный инвертор?
- Преимущества
- Недостатки
Итог

Что такое сварочный инвертор и как он работает?

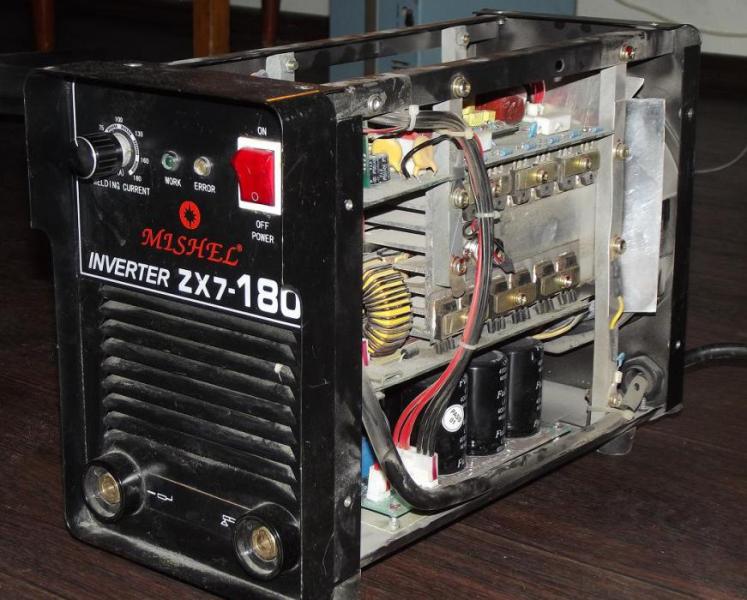

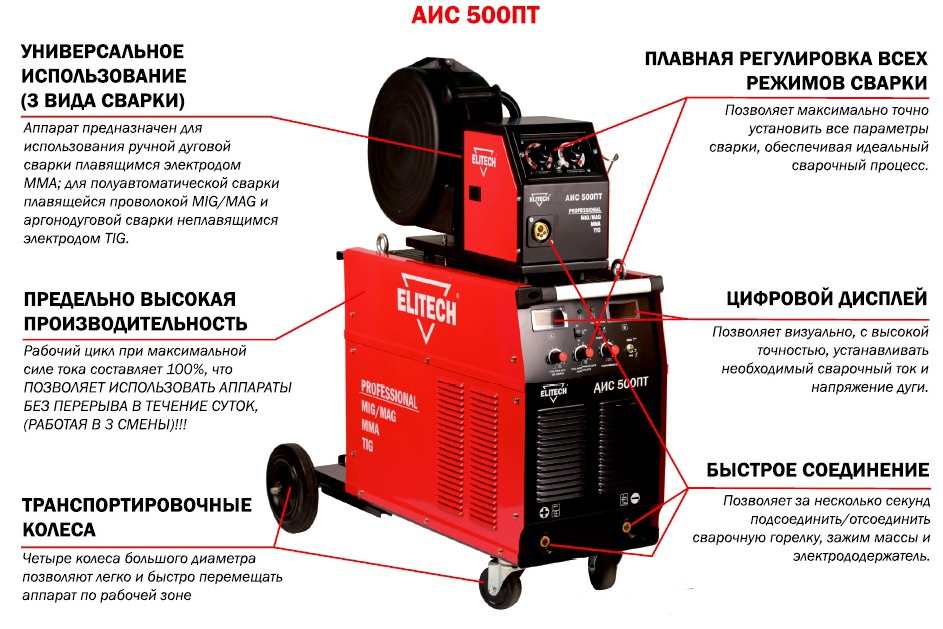

Инвертор — современный инструмент, предназначенный для сварочных работ. Приборы данного типа интенсивно вытесняют из автомобильных мастерских, гаражей сварочные приборы, оснащенные трансформаторами, генераторы, выпрямители.

Принцип действия такого аппарата аналогично любому другому сварочному оборудованию основывается на выработке максимальной силы тока, необходимого для возбуждения дуги, дальнейшей ее стабильной работы. Как правило, дуга формируется между электродом и свариваемыми металлическими заготовками. В результате этого процесса металл расплавляется и заполняет пустоты между соединяемыми деталями, формируется очень прочный сварной шов, ничем не отличающийся от монолитных изделий. В традиционных сварочных агрегатах мощный ток вырабатывал стандартный трансформатор, в инверторном оборудовании сила тока увеличивается по иной технологии.

Общий принцип работы инверторных устройств

Преобразование тока в инверторных сварочниках в отличие трансформаторных происходит в несколько стадий с помощью трансформатора небольшой мощности, размеры которого практически не превышают пачку сигарет, и электронной схемы.

Для инверторного оборудования дополнительно предусмотрена система управления, благодаря которой с инструментом намного проще работать, а сварочный шов получается достаточно высокого качества.

Преобразование сетевого напряжения происходит следующим образом:

Первостепенно входной ток с параметрами – 220В, 50А пропускается через выпрямитель прибора, реформируется в постоянный, одновременно сглаживается фильтрами.
Постоянное напряжение, полученное при помощи модулятора, снова преобразуется в переменное напряжение, но его частота уже составляет практически 100 кГц.

Следующий шаг – выпрямление, понижение напряжения до необходимого значения для выполнения сварочных работ.

Применение высокочастотного преобразователя предоставило возможность использовать мини-трансформаторы. Благодаря этому инверторы значительно компактнее и имеют малый вес. К примеру, для того, чтоб инвертор выдавал сварочный ток 160А, будет достаточно трансформатора весом 250 гр. Для сравнения: для традиционной сварки, чтобы получить аналогичный сварочный ток, понадобится трансформатор весом 18 кг.

Как работает сварочный инвертор?

Преобразование в инверторе электроэнергии осуществляется следующим образом:

Переменный ток от сети 220В преобразуется в постоянный.
Далее ток постоянный снова реформируется в переменный ток посредством электрической схемы аппарата, но уже с достаточно большей частотой.
Высокочастотное напряжение понижается, увеличивается сила тока.
Полученный ток высокой частоты, пониженным напряжением, высокой силы реформируется в постоянный ток, который непосредственно используется для выполнения сварочных работ.

Изобретение современного инверторного оборудования предоставило возможность существенно снизить массу, размеры сварки. В аппаратах данного типа намного эффективнее производится регулировка сварочного тока. Габариты оборудования зависят от частоты тока. Чем она выше, тем размеры инвертора меньше.

Главная задача любого инверторного агрегата – повышение частоты сетевого электротока. Возможно это из-за применения транзисторов, переключающихся при частоте 60-80 Гц. Но, как правило, на транзисторы подается лишь постоянный ток, а в стандартной электросети переменный с частотой 50 Гц.

Для того чтоб сделать переменный ток постоянным, инверторы оснащены специальными выпрямителями, сделанными на основании диодного моста.

Преимущества

Небольшая потребляемая мощность. Для стандартного трансформатора при использовании электродов диаметром 3 мм потребуется мощность электросети порядки 8 кВт, а для инвертора необходимо не более 3 кВт при работе четырехмиллиметровыми электродами. На холостом ходу сварка инверторного типа также потребляет гораздо меньше электрической энергии.
Высокий КПД. Минимальные затраты на электромагнитную индукцию, формирующуюся в сварочных трансформаторах стандартного типа, предоставляет возможность достигать КПД инверторного оборудования больше 90 процентов. Энергия, потребляемая сваркой, практически в полном объеме уходит на электрическую дугу.

Малая масса, небольшие размеры. Как говорилось выше, применение для преобразования тока высокой частоты предоставило возможность существенно уменьшить размеры трансформатора, предназначенного для снижения напряжения.
При выполнении сварочных работ разбрызгивание расплавленного металла минимальное. Это особенно заметно при работе электродами небольшого диаметра. В данном случае дуга зажигается и работает достаточно мягко, в результате практически не образуется шлак, а сварочный шов получается высокого качества.
Плавная настройка параметров тока сварки. При эксплуатации сварочного инвертора, работающего от напряжения 140 вольт, уменьшить ток можно до 10A, а сваривание металлических образцов осуществлять электродами Ø1,6мм.

Улучшенные показатели дуги. Благодаря постоянному контролю, корректировке параметров дуги сварки, ее показатели значительно улучшились.
Минимальная нагрузка на электросеть. Инвертор в процессе сварки не перегружает электрическую сеть, можно даже не отключать бытовые электроприборы, так как риски их выхода из строя минимальны. Оборудование данного типа можно питать даже электрогенератором.
Возможность сваривания заготовок из нержавеющей стали, цветных металлов. При использовании специальных электродов инверторами можно сваривать детали из меди, нержавейки. А неплавящимися электродами можно варить алюминиевые образцы в газовой защитной среде.
Применение электродов разного типа. Плавная регулировка рабочих параметров агрегата предоставляет возможность применять электроды любого типа в зависимости от свариваемого металла. Также можно менять полярность тока.
Удобство, простота эксплуатации. Благодаря дополнительным функциям, к примеру, горячий старт, антизалипание при помощи инверторного оборудования качественно выполнять работы могут даже молодые неопытные сварщики.

Недостатки

Сложность конструкции. Использование для инверторного оборудования полупроводниковой электроники делает его менее надежным.
Высока цена. По сравнению с традиционной трансформаторной сваркой инверторы стоят намного дороже.
Чувствительность к строительной пыли. Инструмент достаточно чувствителен к строительной пыли, предполагает периодическую очистку в процессе работы на достаточно запыленных строительных участках.
Необходимость контроля нарушений контактов. Из-за плохих контактов происходит искрение, способное формировать в выходных цепях неконтролируемые автоматикой токовые скачки.
Негативное влияние температурных колебаний. Инверторным сварочным аппаратом не рекомендуется пользоваться сразу после резких скачков температуры. Если инструмент находился зимой в не отапливаемом помещении и его занесли для проведения сварочных работ в достаточно теплое помещение, то его не стоит включать на протяжении нескольких часов, так как существует большая вероятность выпадения конденсата. Поэтому перед началом работы нужно дать испариться влаге с электронных плат оборудования.

Итог

Несмотря на эти незначительные недостатки, при правильной эксплуатации, соблюдении правил безопасности инструмент характеризуется довольно продолжительным сроком службы.

Сергей Одинцов

особенности, техобслуживание, эксплуатация и хранение

Разработанный еще в прошлом веке инверторный источник сварочного тока на сегодняшний день стал самым востребованным в сварочном деле. Причина этому очевидна.

Если раньше сварщикам приходилось работать с крупногабаритными и тяжелыми трансформаторами, то с появлением легковесных инверторов процесс сварки теперь более удобен.

К тому же, требуется меньше времени на обучение новичков, поскольку инверторный сварочный аппарат прост в настройках и эксплуатации.

Наш материал, по сути, – введение в основы сварочных работ инвертором. Мы поможем разобраться в основах функционирования аппарата, правилах ухода, чтобы он прослужил вам как можно дольше.

Содержание статьиПоказать

Общие сведения
Особенности функционирования
Руководство пользователя
О безопасности эксплуатации
Основы техобслуживания
Хранение
Заключение

Общие сведения

Совсем недавно, покупка сварочного аппарата для бытовых нужд было затруднительно. Фактическое отсутствие выбора на ранке сварочного оборудования ограничивало возможности сварщиков.

Можно было обзавестись трансформатором или выпрямителем, но потом предстояло долго обучаться, прежде чем приступить к работе. Эти виды аппаратов сложны в применении и для начала следует вникнуть в азы: как регулируется сила тока, как вести шов и т. п.

Настоящим прорывом с наступлением XXI века стало появление в широком доступе инверторов. Их отличие от громоздких и сложных в пользовании трансформаторов сразу привлекло массовое внимание со стороны сварщиков разных категорий.

Среди плюсов инвертора можно выделить малый вес и небольшие размеры (в среднем около 10 кг). Это решило проблемы с транспортировкой: сварщики без труда могли перевозить его с одного объекта на другой.

Расширился функционал: появился механизм защиты от прилипания электрода к свариваемой поверхности, простое поджигание дуги и т.п. Неудивительно, что инвертор стал пользоваться большим спросом среди потребителей.

Этот вид сварочного оборудования можно встретить дома, в гаражах, частных мастерских, крупных предприятиях. Свое название инвертор получил из-за скрывающегося под корпусом инверторного источника сварочного тока.

Это, в свою очередь, сбивает новичков с толку, так как им сложно различить сварочный аппарат инверторного типа от, непосредственно, инвертора. Разъясняем, небольших, как правило, размеров аппарат, которым выполняется ручная дуговая сварка, – это инвертор.

Собственно, это его единственное предназначение. Существенно от него отличается аппараты инверторного типа, сферы применения которых значительно шире.

Их используют при сварке в углекислом газе или сварочных работах порошковой проволокой. В качестве примера, приведем полуавтомат, работающий на базе инверторного источника тока.

С появлением инвертора, изучение сварочного дела значительно упростилась для рядового бытового сварщика. Доступность понимания принципов функционирования аппарата, сводит знакомство с ним до банального прочтения инструкции.

И можно смело приступать к варке металлических конструкций.

Особенности функционирования

Простота эксплуатации отличает инверторную сварку от трансформаторной. Чтобы начать сварочные работы нужно лишь запитать инвертор от обычной розетки домашней электросети.

Для сглаживания поступающего переменного тока в аппарат встроен фильтр выпрямителя. За преобразование постоянного тока в переменный высокой частоты – отвечают транзисторы. Теперь частота равняется 20-50 кГц.

Это лишь первый этап. Следующая фаза состоит в понижении высокочастотного переменного тока. Показатель величины силы сварочного тока будет составлять порядка 100-200 Ампер.

В это и заключается весь алгоритм работы инвертора. Так как, инвертор снабжен электросхемами для преобразования тока, объемы корпуса были значительно уменьшены. Уже никого не удивишь инвертором, вес которого не будет превышать пяти килограмм.

Простота устройства инверторного сварочного аппарата дает возможность воссоздать его у себя дома, используя подручные запчасти и материалы.

Руководство пользователя

Не стоит забывать, что инверторный аппарат относится к электрической технике, поэтому должен правильно эксплуатироваться, обслуживаться и храниться.

Ниже приведены основные постулаты, которых нужно придерживаться. Тогда ваш инвертор прослужит длительное время.

Для начала проверьте в инструкции степень защиты от влажности и грязи. Недорогие модели, как правило, устойчивы лишь к брызгам воды, что влечет некоторые особенности в содержании (далее в статье мы их изложим).

Если же защита от пыли и воды будет высокая, то вы сможете применять его даже в поле.

Корпусы, всех без исключения, аппаратов оснащены сигнализирующими лампочками – световыми индикаторами. Следите за ними во время сварочных работ.

Если лампа загорается, то нужно прекратить работу до полного остывания сварочного устройства. Эта система предохраняет ваш сварочный аппарат от перегревания.

Перед началом наложения шва, металлические детали осмотрите на присутствие ржавчины, окалины, загрязненности, остатков лакокрасочных веществ. Обязательно зачистите металлические поверхности и обезжирьте их.

Зачистить металл можно при помощи наждачки или болгарки. Для удаления жировых отложений воспользуйтесь Уайт спиритом. Эти нехитрые манипуляции позволят выполнить качественный шов.

По завершении сварки (даже если вы прерываетесь минут на десять) отсоединяйте прибор от сети питания. Правилами безопасности запрещено проводить сварочные работы в присутствии людей или домашних животных.

О безопасности эксплуатации

В продолжение темы безопасной эксплуатации, хотим отметить индивидуальную защиту. Для работы со сваркой вы должны надеть спецодежду из брезента или плотного сукна. Защитить глаза от ультрафиолета щитками или масками со светофильтрами.

Работать стоит только в рукавицах (крагах) и не проводящей электричество обуви. Спецобувь можно заменить резиновым ковриком. В робе не должно быть легковоспламеняющихся предметов.

Проверяйте все кабели на целостность перед включением в сеть. Осмотрите разъемы и корпус на отсутствие дефектов и повреждений. В случае возникновения неприятного запаха (типа гари) от сварочного аппарата сразу же выключите его.

Халатное отношение к правилам безопасности зачастую оборачивается для сварщиков печально. Они получают повреждения глазного яблока отлетевшей окалиной, ожоги разной степени, теряют зрение из ультрафиолетового излучения.

Поэтому, проявляйте благоразумие и не игнорируйте технику безопасности.

Основы техобслуживания

По своему устройству и принципам работы инвертор достаточно прост. Но примененные в нем электросхемы должны грамотно и вовремя обслужены.

Новичкам не стоит самостоятельно обслуживать аппарат, но элементарные приемы они могут выполнить сами. Для тщательной проверки все же лучше обратиться в сервисный центр.

Очищение аппарата от пылевой грязи должно войти у вас в привычку. Желательно, чтобы корпус регулярно протирался. Инвертор может поломаться, если пыль попадет через вентиляционные отверстия внутрь.

В сервисном центре сжатой воздушной струей могут полностью почистить аппарат от пыли.

Обязательно протирайте кабеля сварочного инструмента. Перед манипуляцией отключите его от сети энергоснабжения. Кабеля не стоит протирать влажной тканью. Избегайте заламывания проводов.

Эти не сложные меры ухода за инвертором стоит выполнять по интенсивности применения. Перед зимним хранением, все-таки имеет смысл отнести его в сервисный центр, а потом очищать от пыли один-два раза в месяц.

Хранение

Ранее мы отмечали, что малые габариты инвертора – это заслуга электросхем, которые подвержены отрицательному воздействию температуры и пылевым загрязнениям.

Значит, к вопросам хранения тоже нужно подойти со всей ответственностью. Постоянные перепады температуры, влажности и большие скопления пыли могут испортить инвертор.

После распаковки прибора, не выбрасывайте упаковочную коробку. Из доступных вариантов хранения, она подходит лучше всего, так как изготавливается из плотно прессованного картона.

Хоть она и уступает качеству пластиковый упаковкам, но это тоже неплохой способ для хранения. Для дополнительной защиты от пыли, устройство можно обернуть целлофаном, а затем проделать в нем (целлофане) вентиляционные дырки.

Для нормальной сохранности, сварочный аппарат лучше хранить в помещении с постоянной комнатной температурой и невысокой влажностью.

Заявления производителей, что их аппараты устойчивы к резким погодным изменениям – преувеличены, поэтому уличное и гаражное хранение не подходят.

Заключение

Сегодня мы рассмотрели принципы функционирования инверторного сварочного аппарата и какими способами можно увеличить срок его эксплуатации. Далее, вы можете ознакомиться с выбором сварочного режима и как подобрать электроды.

Умение настраивать инвертор – это залог успешно выполненного сварочного шва. Как установить нужный режим сварки, выбрать первый инвертор и много других полезных материалов вы можете найти на нашем сайте.

Если возникают вопросы или вы хотите поделиться советами – пишите нам в комментариях. Успехов!

Как работает инверторный сварочный аппарат? – Runtheyear2016.com

Как работает инверторный сварочный аппарат?

Инверторный сварочный аппарат преобразует переменный ток в более низкое полезное выходное напряжение. Инвертор работает за счет увеличения частоты первичного источника питания с 50 Гц до 20 000–100 000 Гц. Это делается с помощью электронных кнопок, которые быстро (до одной миллионной доли секунды) включают и выключают питание.

Инверторный сварочный аппарат переменного или постоянного тока?

В случае инверторного сварочного аппарата он преобразует питание переменного тока в более низкое используемое выходное напряжение, например, из источника 240 В переменного тока в выходное напряжение 20 В постоянного тока. Инвертор работает за счет увеличения частоты основного источника питания с 50 Гц до 20 000–100 000 Гц.

Сколько ампер потребляет инверторный сварочный аппарат?

Вместо добавления более традиционных сварочных аппаратов TIG переменного/постоянного тока на 250 А, которые потребляют от 52 до 96 А первичной мощности при номинальной выходной мощности на первичном напряжении 230 В, компания приобрела инверторы TIG переменного/постоянного тока на 200 А, потребляющие меньше энергии. чем 16 ампер при номинальной мощности.

Что такое инверторный сварочный аппарат?

Инвертор меньше по размеру и весит в несколько раз меньше машины на базе трансформатора, поэтому он намного легче и портативнее. Использование сварочного аппарата на базе инвертора позволяет вам установить выходную мощность сварки именно там, где вы хотите.

Потребляют ли инверторные сварочные аппараты меньше энергии?

Во-первых, инверторные сварочные аппараты потребляют меньше электроэнергии. Хотя фактическая сумма, как правило, преувеличена, большинство экспертов сходятся во мнении, что вы сэкономите около 10% на счетах за электроэнергию. Из-за повышенной стабильности дуги инверторные сварщики также используют меньше расходных материалов и сварочного газа.

Каковы преимущества инверторного сварочного аппарата?

Преимущества и недостатки инверторного сварочного аппарата

Небольшой размер, легкий вес, экономия производственных материалов, портативность и простота перемещения.
Гибкое управление.
Энергосбережение и высокая эффективность.
Стабильность выходного напряжения и тока.

Какое выходное напряжение инверторного сварочного аппарата?

Инвертор постоянного тока 200 А для дуговой сварки, напряжение: 220 В

Название/номер модели	200
Напряжение	220 В
Фаза	Однофазный/трехфазный
Использование/Применение	Сварка
Частота	50 Гц

Можете ли вы запустить инверторный сварочный аппарат от генератора?

Инверторные сварочные аппараты требуют меньших трансформаторов и меньшей мощности, что означает, что они обычно могут работать от любого типа генератора, но вы должны убедиться, что инвертор имеет встроенную систему защиты от перенапряжения. Сварщики трансформаторов не чувствительны к грязному питанию; поэтому они могут очень хорошо работать с генераторами.

В чем разница между инверторным и дуговым сварочным аппаратом?

Долгое время инверторные сварочные аппараты могли подавать только постоянный ток (DC). Хотя у них была гораздо более стабильная дуга, чем у обычных трансформаторных сварочных аппаратов постоянного тока, для сварочных аппаратов переменного тока был только один вариант. Поскольку инверторы более эффективны, они могут создавать более стабильную дугу.

В чем преимущество инверторного сварочного аппарата перед трансформаторным?

Поскольку инверторы более эффективны, они могут производить более стабильную дугу. По этой причине инверторные сварочные аппараты выигрывают как за эффективность, так и за стабильность. Трансформаторы по своей природе имеют более высокие рабочие циклы, поэтому теоретически они могут выполнять более тяжелую работу, чем инверторная машина.

На что обратить внимание при покупке инверторного сварочного аппарата?

Условия использования

Определитесь с напряжением питания – будет ли оно однофазным или трехфазным.
Металл какой толщины планируется сваривать (от этого зависит толщина электрода и рекомендуемые значения сварочных токов).
Продолжительность включения (ПВ) – важнейшая характеристика для сварочных инверторов.

Есть ли принципиальная схема инверторного сварочного аппарата?

Схема инверторного сварочного аппарата – спасибо, что посетили наш сайт. Сегодня мы рады сообщить, что мы обнаружили невероятно интересную нишу, на которую стоит обратить внимание, а именно принципиальную схему инверторного сварочного аппарата.

Можно ли использовать сварочный инвертор в качестве трансформатора?

Если вы ищете вариант замены обычного сварочного трансформатора, сварочный инвертор — лучший выбор. Сварочный инвертор удобен и работает на постоянном токе. Текущий контроль поддерживается с помощью потенциометра.

Имеется ли схема плавного пуска сварочного инвертора?

При разработке сварочного инвертора я применил прямой инвертор с топологией двух переключателей. Здесь входное линейное напряжение проходит через фильтр электромагнитных помех, который дополнительно сглаживается с большой емкостью. Однако, поскольку импульс тока включения имеет тенденцию быть высоким, необходимо наличие схемы плавного пуска.

Можно ли интегрировать сварочный стержень с приводом моста?

Чтобы гарантировать, что процесс сварки способен устранить окисленную поверхность алюминия и обеспечить эффективное сварное соединение, существующий сварочный стержень и алюминиевую пластину можно интегрировать с каскадом полного моста, как показано ниже:

Как работает инверторный сварочный аппарат

Инвертор работает, увеличивая частоту основного источника питания с 50 Гц до 20 000 – 100 000 Гц . Это достигается за счет использования электронных переключателей, которые включают и выключают питание очень быстро (до 1 миллионной доли секунды).

В чем преимущество инверторного сварочного аппарата?

Эффективность и энергосбережение

Инверторные сварочные аппараты не только энергоэффективны, но и не требуют напряжения и не требуют затрат. Эти инверторные сварочные аппараты являются идеальной заменой традиционным сварочным аппаратам, когда речь идет о выработке тепла и потреблении энергии.

В чем разница между инвертором и сварочным аппаратом MIG?

Инверторы представляют собой современный электронный блок для сварочного аппарата Mig Welder . Преимущество блоков на основе инвертора заключается в том, что они легче, поэтому их легче перемещать, и они будут работать намного дольше до перегрева.

В чем разница между трансформаторным сварочным аппаратом и инверторным сварочным аппаратом?

Традиционный трансформатор в основном зависит от большого трансформатора для управления требуемым напряжением, в то время как инверторный сварочный аппарат может работать, увеличивая частоту питания с 50 Гц до 20 000–100 000 Гц. Это возможно благодаря электронным кнопкам для выключения и включения питания с точностью до одной миллионной доли секунды.

Как долго прослужит инверторный сварочный аппарат?

В лучшем случае ваш инверторный сварочный аппарат прослужит от 5 до 10 лет , в зависимости от приобретенной вами марки. Однако, если вы ищете продукт, который прослужит вам в течение длительного периода времени, будьте готовы выложить за него немало денег.

Почему он называется инверторным сварочным аппаратом?

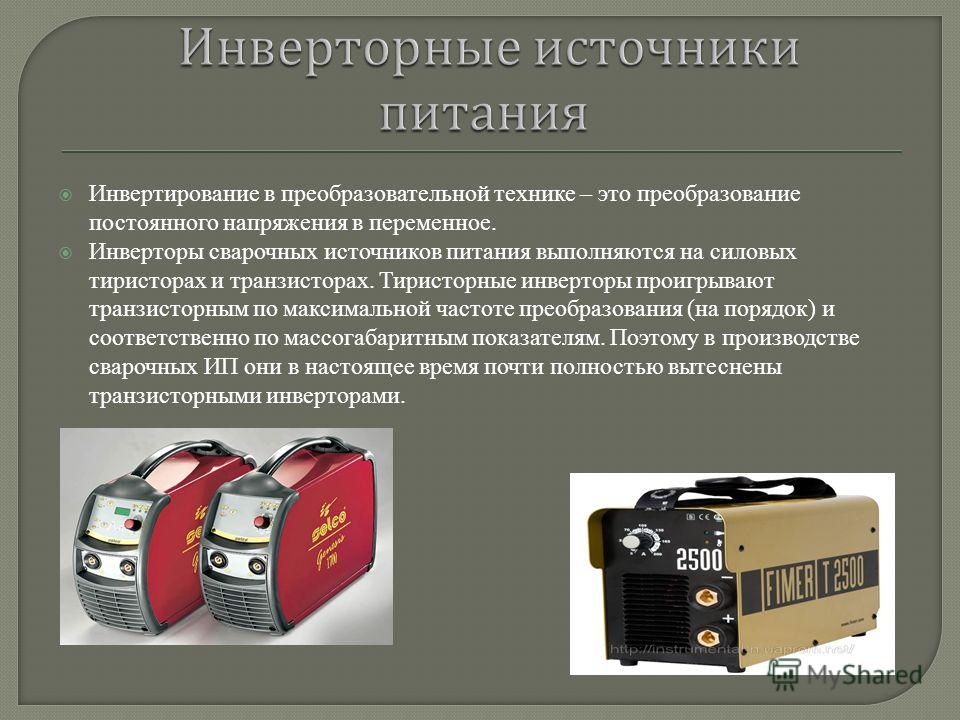

Эти конструкции известны как инверторные сварочные аппараты. Обычно они сначала преобразовывают сеть переменного тока в постоянный; затем они переключают (инвертируют) питание постоянного тока на понижающий трансформатор для получения желаемого сварочного напряжения или тока .

Легче ли сваривать инверторным сварочным аппаратом?

Сварочные аппараты на основе инвертора намного проще сваривать с помощью благодаря многочисленным полезным функциям. Кроме того, они легкие и портативные. Благодаря низкой стоимости и лучшей стабильности дуги домашние мастера и сварщики-любители получают наибольшую выгоду от инверторных аппаратов.

Можно ли сваривать TIG с помощью инверторного сварочного аппарата?

Сварка ВИГ может выполняться инверторным сварочным аппаратом с присадочной проволокой или без нее , но при использовании заостренной вольфрамовой проволоки следует следить за тем, чтобы вольфрам не прилипал. Если это произойдет, вам придется остановиться и заново заточить вольфрам, чтобы избежать загрязнения.

Какой инверторный сварочный аппарат лучше?

4 Лучший инверторный сварочный аппарат

Продукт	Тип сварки	Напряжение
Сварочный аппарат Forney Easy Weld 291 180	Arc Stick, возможность TIG	120 В, 230 В
Сварочный аппарат Eastwood MIG Inverter 180A	МИГ	120 В, 240 В
Инверторный сварочный аппарат Yeswelder ACDC TIG-250P	ТИГ	220 В
Инвертор Weldpro 200A Многофункциональный сварочный аппарат с двойным напряжением	ВИГ, МИГ, ММА	115 В, 230 В

Инверторный сварочный аппарат постоянного или переменного тока?

Как работает инверторная технология (в сварочных аппаратах)? Проще говоря, инвертор — это электронная система регулирования напряжения. В случае инверторного сварочного аппарата он преобразует Блок питания переменного тока на более низкое полезное выходное напряжение, например, с источника питания 240 В переменного тока на выход 20 В постоянного тока.

Как выбрать инверторный сварочный аппарат?

Условия использования

Определитесь с напряжением питания – будет ли оно однофазным или трехфазным. …
Металл какой толщины планируется сваривать (от этого зависит толщина электрода и рекомендуемые значения сварочных токов). …
Продолжительность включения (ПВ) – важнейшая характеристика для сварочных инверторов.

Другие товары…•13 декабря 2019 г.

Инвертор лучше трансформатора?

Сколько ватт инверторный сварочный аппарат?

Выходной ток: 29-200 А. Номинальное выходное напряжение: 28 В. Рабочий цикл: 60 % Потери холостого хода: 40 Вт .

Что делать со старым сварочным аппаратом?

Отнесите в ломбард . Судя по всему, ломбард — это первое место, куда стоит обратиться, если вы хотите избавиться от старого сварщика, в котором еще осталась жизнь. Не ожидайте, что получите за него гораздо больше, чем эквивалентный вес лома, и если вы когда-нибудь решите выкупить его, он, вероятно, будет стоить вам больше, чем если бы он был новым.

Можно ли запустить сварочный аппарат от инвертора?

Конечно, подключите практически любой инверторный сварочный аппарат к генератору, и он, вероятно, будет работать до уровня 9.0128 . Но не все машины имеют защиту, необходимую для предотвращения повреждения от «грязного» или непредсказуемого источника питания генератора в долгосрочной перспективе.

Сколько вольт инверторный сварочный аппарат?

Сварочные инверторные аппараты в основном представляют собой инверторы мощности; они преобразуют мощность переменного тока 120 В в электричество постоянного тока для питания сварочных горелок. Поскольку вы можете подключить его к обычной розетке на 120 вольт, его удобнее использовать, чем автономный генератор постоянного тока.

Можно ли сваривать нержавеющую сталь с помощью сварочного аппарата?

Нержавеющую сталь можно сваривать дуговой сваркой в среде защитного газа (MIG), дуговой сваркой вольфрамовым электродом в среде защитного газа (TIG) или электродуговой сваркой , и каждый из этих процессов дает немного отличающийся результат.

Какое напряжение используется для сварки?

Основными функциями источника питания являются выделение тепла, достаточного для расплавления соединения, а также для создания стабильной дуги и переноса металла. Так как сварочные процессы требуют высокого тока (50-300А) при относительно низком напряжении ( 10-50В ), питание от сети высокого напряжения (230 или 400 В) должно быть уменьшено с помощью трансформатора.

Можно ли сваривать алюминий инверторным сварочным аппаратом?

Благодаря способности генерировать переменный ток инверторные источники питания подходят для сварки алюминия методом GTAW . Поскольку напряжение дуги никогда не проходит через нуль, дуга переменного тока становится более стабильной.

Какой электрод нельзя использовать при сварке инвертором?

Если вы свариваете алюминий или магний с помощью инвертора переменного тока и используете неподходящий вольфрам, вы не получите максимальных преимуществ от передовой технологии прямоугольной волны. Использование правильных 9Вольфрамовый электрод 0127 — это первый шаг к получению всех преимуществ инверторной технологии.

Может ли инвертор постоянного тока сваривать алюминий?

Для алюминия вам понадобится сварочный аппарат Tig AC/DC, инвертор постоянного тока, к сожалению, не подойдет …. Вы можете сварить алюминий обычным инвертором постоянного тока, используя сварку стержнем, НО! вам придется предварительно нагреть (пропановая горелка или что-то подобное) материал должным образом, и при сварке очень тонкого материала это будет непросто.

Как узнать, работает ли мой сварочный аппарат на переменном или постоянном токе?

Проще говоря, когда вы смотрите на сварочный аппарат и видите этикетку постоянного тока, это означает, что аппарат имеет постоянную полярность . Если написано AC, то полярность и направления будут меняться до 120 раз в секунду.

Могу ли я переоборудовать свой аппарат для сварки MIG в сварочный аппарат TIG?

Да, MIG и TIG можно выполнять на одном и том же аппарате с помощью многофункциональных сварочных аппаратов . Или вы можете модифицировать стандартный сварочный аппарат, созданный для определенного метода, и переоборудовать его для другого. Однако в этом случае нужно пожертвовать некоторыми элементами, составляющими хороший сварной шов.

Какой сварочный аппарат лучше всего использовать?

8 лучших сварочных аппаратов для домашнего использования:

Hobart Handler 140 — лучший домашний сварочный аппарат MIG. …
AHP AlphaTIG — лучший домашний аппарат для сварки TIG/каркасом. …
Сварочный аппарат Forney 261 MIG – лучшее соотношение цены и качества. …
Домашний сварочный аппарат Lincoln Electric K2278-1. …
Аппарат для плазменной и TIG сварки Lotos LTPDC2000D. …
Перезагрузите сварочный аппарат. …
Сварочный аппарат SUNGOLDPOWER MIG 150A. …
Сварочный аппарат Goplus MIG130 для домашнего использования.

18 июля 2022 г.

Что лучше сварка под флюсом или электродная сварка?

Порошковая проволока содержит меньше флюса и больше металла, чем стержневой электрод , и обеспечивает скорость наплавки 85%. Сварка стержнем имеет дополнительные потери в виде остаточных заглушек, которые снижают эффективность наплавки до 60%.

Можно ли сваривать алюминий с помощью DC TIG?

DC GTAW может очень хорошо работать на алюминии , так что не бойтесь попробовать. Просто имейте в виду, что техника отличается от той, что используется для переменного тока.

Можно ли сваривать алюминий дуговой сваркой?

Дуговая сварка защитным металлом (SMAW): Этот тип сварки может использоваться для сварки алюминия, но не рекомендуется . В некоторых случаях применяется для ремонта литого алюминия с использованием оборудования постоянного тока с алюминиевым электродом с использованием положительной полярности электрода.

Какой сварочный аппарат лучше всего подходит для домашнего использования?

Быстрое сравнение

Изображение	Продукт
Только 120 В Сварочный аппарат MIG	Хобарт Хендлер 140 – MIG
Лучший сварочный аппарат для домашнего использования	Хобарт Stickmate 160i – Палка
Сварочный аппарат с флюсовой проволокой	Lincoln Electric K2278-1 Handy Core
Лучший универсальный сварочный аппарат для домашнего использования	Forney Easy Weld 140 MP — многоцелевой

Еще 4 ряда•25 августа 2022 г.

Какая марка сварочного аппарата лучшая?

Пятерка лучших мировых брендов в области сварки

ESAB Welders Australia. ESAB Welders (также известная как Elektriska Svetsnings-Aktiebolaget) была основана Оскаром Кьельбергом, который в 1904 году разработал первый в мире сварочный электрод с покрытием. …
Lincoln Welders Австралия Электросварщики. …
Миллер Электрик. …
Сварщики Everlast. …
Сварочные изделия Hobart.

21 июня 2020 г.

Сварка электродом прочнее, чем MIG?

При правильном выполнении сварка электродом обеспечивает более прочное соединение, чем сварка МИГ .

Что делает инвертор?

Инвертор является одним из наиболее важных элементов оборудования в системе солнечной энергии. Это устройство , которое преобразует электричество постоянного тока (DC), которое генерирует солнечная панель, в электричество переменного тока (AC), которое использует электрическая сеть .

Что такое инверторная сварка MIG?

Инверторный сварочный аппарат MIG электронное устройство, преобразующее входной переменный ток в стабильный выходной постоянный ток . К этому выходу через сварочную горелку подключается двигатель подачи проволоки с непрерывной сварочной проволокой, чтобы обеспечить равномерную продувку проволоки при коротком замыкании на заготовку.

Какой трансформатор используется в инверторе?

Электронные трансформаторы, используемые в инверторных схемах, часто называют инверторными трансформаторами . Инверторы производят мощность переменного тока, переключая полярность источника питания постоянного тока на нагрузку источника питания постоянного тока. Ранние инверторы использовали механические переключатели для переключения.

Можно ли подключить сварочный аппарат к обычной розетке?

Сварочные аппараты низкого напряжения предназначены для работы от домашней розетки , в то время как для моделей с более высоким напряжением требуются вилки большей емкости, такие как те, которые используются в электрических сушилках.

Увеличивает ли сварка счета за электроэнергию?

Хорошая энергоэффективность связана с тем, насколько эффективно сварщик преобразует входную мощность в мощность сварки, и она в значительной степени влияет на стоимость вашего счета за коммунальные услуги . В основном это разница между входной мощностью машины и выходной мощностью.

Генератор какого размера мне нужен для работы сварочного аппарата на 220 В?

Для беспрепятственной работы сварочного аппарата с полной мощностью на стороне 220 вольт вам потребуется 8 500 рабочих ватт и 11 000 пиковых ватт .

Можно ли утилизировать сварочные прутки?

Принадлежности для сварки и пайки

На фото: неиспользованные сварочные прутки, мишени для напыления и другое производственное оборудование могут быть переработаны для получения драгоценных металлов компанией Specialty Metals .

Как долго должен работать сварочный аппарат?

Иногда мы даже гордимся тем, что у нас есть специальный сварочный аппарат для 20-25 лет . Большую часть времени мы храним эти старые машины, потому что они все еще работают, и нет необходимости тратить деньги на новую.

Инверторные сварочные аппараты MIG: переверни свой мир с ног на голову

Мой хороший друг МИГман и я говорили о сварке алюминия в условиях кузовного цеха, и он упомянул своего друга по имени AlumiMIGman. Кажется, легкий друг MIGman не только устойчив к коррозии, но также очень жесткий и прочный в пересчете на фунт на фунт. Неудивительно, что все автопроизводители, кажется, возвращаются к различным сплавам, чтобы заменить сталь во многих областях применения.

Нажмите здесь, чтобы узнать больше

Сейчас я здесь не для того, чтобы спорить о достоинствах различных сплавов по сравнению со старой простой сталью, но я пришел к выводу, что мне искренне нужно научиться лучше ремонтировать легкие панели, которые становятся очень популярными. на современных автомобилях.

Одна вещь, которая, кажется, никогда не меняется в этом мире, это тот факт, что все всегда меняется. Конечно, изменения происходят с разной скоростью в разных вещах, но независимо от того, насколько медленно все меняется, вы можете поспорить, что они будут. И аппараты для сварки MIG не претерпели каких-либо серьезных изменений в течение достаточно долгого времени, пока не начал развиваться относительно новый инвертор в технологиях сварки MIG. Несмотря на то, что инверторная технология в сварочных аппаратах MIG существует не менее 20 лет, в нашей отрасли она используется нечасто… пока.

Я не хочу изображать из себя всезнающего эксперта, потому что я далек от этого. Я больше похож на многих из нас — на миссии, когда мы чувствуем необходимость либо улучшить наш процесс ремонта, либо обновить наше оборудование.

Инверторные сварочные аппараты 101
Позвольте мне немного рассказать о том, что я узнал о инверторных сварочных аппаратах. Я начал исследовать этих сварщиков, чтобы узнать, как лучше сваривать алюминиевые панели. Чтобы сделать это, мне сказали использовать переменный ток для достижения наилучших результатов.

Использование одного инвертора даст нам постоянный ток, поэтому один из методов, который используют некоторые производители сварочных аппаратов, заключается в использовании двух инверторов — одного сразу за другим — каждый из которых настроен на противоположную полярность и попеременно включает и выключает их. Это дает, так сказать, искусственный переменный ток. Есть и другие способы, но суть в том, что для сварки алюминия вам понадобится некоторая форма переменного тока, независимо от того, как сварщик его производит.

Демонстрируя здесь свое невежество, я никогда не задумывался о том, как работает сварщик, до сравнения формы электрического сигнала со сварным швом. Я не буду вдаваться в подробности, но в основном при описании они разбивают сигнал на семь областей. Начиная с передней стороны, где формируется капля расплава, и заканчивая средними областями, она в основном формируется и переносится на основной материал, заканчивая фоновым током, поддерживающим дугу.

Используя один из этих современных сварочных аппаратов с компьютерным управлением, вы можете управлять формой волны, изменяя продолжительность и полярность, чтобы можно было смещать форму волны таким образом, чтобы улучшить качество сварки.

Преимущества инверторных сварочных аппаратов
4 Великолепное качество сварных швов. На мой взгляд, основным преимуществом использования инверторной технологии является частота, создаваемая сварочным аппаратом. Обычный сварочный аппарат трансформаторного типа будет работать с частотой примерно 60 герц, равной силе тока, поступающему от линий электропередач. Напротив, отчеты показывают, что более современный инверторный сварочный аппарат может работать на высокой частоте — до 100 000 герц. Такие цифры трудно даже представить.

Более высокая частота намного эффективнее и, в свою очередь, приводит к более плавной дуге. Рассмотрим швейную машину, у которой 1666 стежков на дюйм по сравнению с 1 стежком на дюйм. Теперь только подумайте, насколько более гладким должен быть сварной шов.

Энергосбережение – Другим преимуществом частоты является экономия энергии. Более высокая эффективность позволяет этим машинам иметь меньше обмоток в трансформаторе, а это, в свою очередь, снижает потери тепла.

Говорят, что эффективность составляет около 87 процентов (по сравнению с 67 процентами у обычного сварочного аппарата), поэтому снижение счетов за коммунальные услуги является еще одним приятным побочным продуктом.

Повышенная мобильность – Меньший вес означает повышенную мобильность, что дает нам дополнительную свободу перемещения сварочного аппарата. Некоторые из инверторных аппаратов буквально можно держать в руке, что позволяет разместить сварочный аппарат внутри автомобиля, и ему мешает только объем баллона.

Пробный запуск
Прочитав все, что удалось найти об инверторных сварочных аппаратах MIG, я отнесся к этому скептически. Может ли эта новая для кузовного цеха технология оказаться намного лучше, чем мой шпулемет на нашем старом сварочном аппарате? Поиск шел.

Теперь, где я смогу найти одну из этих новых красавиц, просто лежащих вокруг, ожидающих, когда я попробую?

Ну, так уж получилось, что я вызвался помочь судить конкурс VICA в Техническом колледже Озарк, и так уж случилось, что у них есть сварочный аппарат, оснащенный инверторным питанием и импульсным режимом.

Позвонив Дону Ривзу (инструктору по ремонту кузовов и сварке в OTC), он пригласил меня приехать пораньше, чтобы протестировать сварочный аппарат. Поэтому я договорился с одним из моих техников, Ларри Клайном, встретиться пораньше, чтобы потренировать сварщика.

Дон вкратце рассказал нам о том, как работала установка аппарата, и занялся своими делами, подготавливая все для конкурса VICA, что позволило Ларри и мне хорошо поиграть со сварочным аппаратом.

Дон предоставил нам несколько алюминиевых купонов, которые он использует на уроках сварки в школе. Они состояли из кусков оставшихся панелей расширения лимузина толщиной около 0,077, а также кусков автомобильных капотов толщиной около 0,035. Конечно, нам было легче сваривать более тяжелые купоны, чем детали капота автомобиля, но даже тонкие детали автомобиля нам удалось сварить впечатляющим образом.

Простота использования этой машины была невероятной. Это было почти как сварка стали обычным сварочным аппаратом MIG. Ларри тоже был впечатлен.

Не знаю, сколько из вас уже пробовали сварку MIG алюминиевых панелей кузова, но я уже несколько месяцев не пробовал делать это в нашем цехе. Поэтому, вернувшись в магазин, я разобрал наш шпульный пистолет и еще раз попробовал некоторые из тех же панелей.

Как бы я ни был впечатлен, когда впервые испытал инверторный сварочный аппарат в OTC, я был вдвойне впечатлен после того, как попытался воспроизвести результаты, которых мы достигли утром.

При сварке нашим (теперь казавшимся архаичным) сварочным аппаратом единственный способ, которым я могу добиться стабильного результата, — это то, что я называю точечной сваркой внахлест. С нашим сварочным аппаратом кажется невозможным двигаться со все возрастающей скоростью, достаточной для того, чтобы не проделать дыру в легких панелях, с которыми мы сталкиваемся в условиях кузовного цеха.

Оглядываясь назад на то время, когда у нас появились шпулемет и сварочный аппарат, которые есть сейчас, я был впечатлен. Но теперь, когда мне показали кое-что получше, гениальность нашего старого сварщика значительно померкла.

Upside Down
Постоянно меняющиеся технологии, кажется, делают нас менее довольными вчерашними триумфами, не так ли? Теперь я знаю, что иногда кажется, что что-то новое впечатлит некоторых людей, но я могу заверить вас, что в прошлом у меня были менее чем захватывающие результаты от некоторых «новых и улучшенных» предметов, которые были продемонстрированы мне. .

Но не в этом случае.

Если вы ищете способ сварки все более распространенного алюминия, я рекомендую вам протестировать один или несколько инверторных сварочных аппаратов.

Что касается меня, то я собираюсь продолжить свои исследования инверторных сварочных аппаратов. Я могу попробовать одну из менее дорогих моделей, чтобы посмотреть, как они сравниваются. Машину, на которой мы с Ларри тестировали, я бы назвал Кадиллаком среди сварщиков. Он превзошел мои ожидания, но его цена близка к 6000 долларов.

Это может отпугнуть вас, но, с другой стороны, это может вдохновить вас начать думать о том, от чего вы можете отказаться, чтобы позволить себе такое приобретение.

Посмотрим… если я сократлю свой рацион до одного бутерброда с чепухой в день и…

Соавтор Кит Комбс — менеджер кузовного цеха в компании Bill Roberts Chevrolet, где он проработал более 25 лет. В 2000 году он был назван GM/ASE мастером по ремонту/восстановлению после столкновений, а в 2002 году одним из первых получил статус техника GM мирового класса.
