Манометр технический — простой и точный прибор для измерения давления. Он может быть использован для измерения вакуума, давления выше атмосферного, разности давлений. Конструкция манометра определяет каким образом измеряется каждое из видов давления.

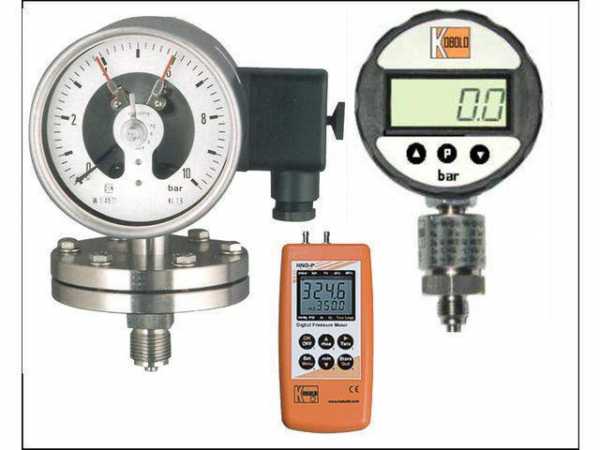

Технический манометр
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.

Пожалуй, в быту самыми известными манометрами будут: манометр для измерения артериального давления и манометр для измерения давления автомобильных шин.

Принцип работы технического манометра

Принцип действия манометра основан на том, что столб жидкости определенной высоты обладает определенным давлением. Изменение величины жидкостных столбов при приложении на прибор источника давления используется как показатель изменения давления.

В качестве жидкости в манометрах большей частью используются ртуть и вода. Однако возможно использование других, специально приготовленных жидкостей, например, специального масла. В бесцветные жидкости для удобства в работе обычно добавляется краситель. Влияние веса красителя ничтожно и в расчет не принимается.

Как пользоваться техническим манометром

Основные операции по использованию манометра включают в себя проверку его состояния, обнуление, приложение давления и снятие показаний. Если жидкость в манометре загрязнилась, ее следует заменить, иначе это снизит точность производимых измерений.

Следует также проверять наличие в манометре достаточного количества жидкости для измерения давления. Если жидкости недостаточно, следует произвести ее долив в соответствии с инструкциями изготовителя прибора.

Все манометры должны быть нивелированы по уровню до проведения измерений. Без этого измерения будут неточными. В большинстве наклонных манометров имеется специальное устройство для нивелирования прибора. Устройство поворачивается до тех пор, пока пузырек в указателе уровня не примет правильного положения.

Нивелирующее устройство наклонного манометра

Для того, чтобы обеспечить точность, на манометре должен быть установлен эталонный нуль до того, как будет приложено давление и сняты показания. Эталонный нуль манометра выполнен в виде ручки, которая делает возможным установку нулевой отметки на шкале в соответствии с уровнем жидкости.

Эти приготовления помогут обеспечить нормальное функционирование манометра. Далее прикладывается давление и производится снятие нужных показаний.

Как читать показания манометра

После выполнения подготовительных операций можно переходить непосредственно к считыванию показаний манометра. На рисунке ниже показаны уровни водяных столбов для двух типов трубок. Открытая поверхность жидкостного столба называется мениском. Вид поверхности жидкости, показанный на рисунке, называется вогнутым мениском: центр этой поверхности расположен ниже ее внешних краев. Вода всегда образует вогнутые мениски.

Вогнутые мениски в трубках, наполненных водой

На практике считывание показаний уровней для вогнутых менисков всегда производится со дна, т.е. низшей части мениска.

Существует так же и выпуклый мениск. Центр его выше, чем внешние края. Ртуть всегда образует выпуклые мениски. Считывание показаний при выпуклом мениске всегда производится с верхней точки.

Выпуклый мениск в трубке, наполненной ртутью

kipiavp.ru

трубчатый металлический и жидкостный, принцип действия



Для измерения давления используют манометры и барометры. Барометры используются для измерения атмосферного давления. Для других измерений используются манометры. Произошло слово манометр от двух греческих слов: манос – неплотный, метрео – измеряю.

Трубчатый металлический манометр

Существуют различные типы манометров. Рассмотрим подробнее два из них. На следующем рисунке изображен трубчатый металлический манометр.

Его изобрел в 1848 году француз Э. Бурдон. На следующем рисунке видна его конструкции.

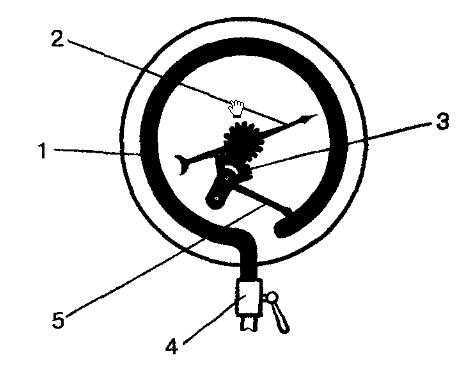

Основные составные части это: согнутая в дугу полая трубка (1), стрелка (2), зубчатка(3), кран(4), рычаг(5).

Принцип действия трубчатого манометра

Один конец трубки запаян. В другой конец трубки, с помощью крана соединяется с сосудом, в котором необходимо измерить давление. Если давление начнет увеличиваться, трубка будет разгибаться, при этом воздействуя на рычаг. Рычаг через зубчатку связан со стрелкой, поэтому при увеличении давления стрелка будет отклоняться, указывая давление.

Если же давление будет уменьшаться, то трубка будет сгибаться, а стрелка двигаться в обратном направлении.

Жидкостный манометр

Теперь рассмотрим другой тип манометра. На следующем рисунке изображен жидкостный манометр.  Он имеет форму буквы U.

В его состав входит стеклянная трубка в форме буквы U. В эту трубочку налита жидкость. Один из концов трубки с помощью резиновой трубки соединяют с круглой плоской коробочкой, которая затянута резиновой пленкой.

Принцип действия жидкостного манометра

В исходном положении вода в трубках будет находиться на одном уровне. Если же на резиновую пленку будет оказываться давление, то уровень жидкости в одном колене манометра понизится, а в другом, следовательно, повысится.

Это показано на рисунке выше.  Мы давим на пленку пальцем.

Когда мы надавливаем на пленку, давление воздуха, который находится в коробочке, увеличивается. Давление передается по трубке и доходит до жидкости, при этом вытесняя её. При понижении уровня в этом колене, уровень жидкости в другом колене трубки, будет увеличиваться.

По разности уровней жидкости, можно будет судить о разности атмосферного давления и того давления, что оказывается на пленку.

На следующем рисунке показано, как с помощью жидкостного манометра измерить давление в жидкости на различной глубине.



Нужна помощь в учебе?



Предыдущая тема: Барометр-анероид и атмосферное давление на различных высотах
Следующая тема:&nbsp&nbsp&nbspГидравлический пресс: принцип действия

Все неприличные комментарии будут удаляться.

www.nado5.ru

Что такое манометр? Что он показывает и что измеряет?

Приходилось ли вам пользоваться манометром? Как нетрудно догадаться, это прибор, с помощью которого выполняются какие-то измерения.



Но вот для чего и кому он нужен, знают не все. Итак, давайте разберемся, что такое манометр, что он измеряет и показывает.

Что означает слово «манометр»?
Что такое манометр?
Из чего состоит манометр?
Для чего нужен манометр и где его используют?
Что такое класс точности манометра?

Что означает слово «манометр»?

Как понятно из структуры слова, манометром называется измерительный прибор. Это слово образовано из греческого слова «μάνωσις», означающего «неплотный, разреженный», и приставки «…метр», которая обозначает любые измерительные приборы. Манометром измеряют неплотные вещества – жидкости и газы, а точнее, их давление.

Что такое манометр?

Как было сказано выше, манометр – это специальный прибор, который используется для измерения давления газов и жидкостей в сосудах или трубопроводах. По принципу работы он может быть:

— поршневым;

— жидкостным;

— деформационным;

— пьезоэлектрическим.

Недавние исследования выяснили, что первый манометр был изобретен знаменитым Леонардо да Винчи, который, как известно, не только писал картины, но еще был отличным механиком. Да Винчи провел полноценное исследование, посвященное измерениям свойств и движения воды, однако оно осталось неизвестным современникам и было опубликовано только в девятнадцатом столетии.


Слава изобретателя манометра принадлежит другому итальянцу – Торричелли, который впервые измерил с помощью стеклянной трубки, заполненной ртутью, давление атмосферы Земли.

Из чего состоит манометр?

Разные типы манометров имеют различное устройство. Рассмотрим наиболее популярные из них.

— Главной частью деформационного манометра является упругий элемент, деформация которого приводит к отклонению стрелочного показателя по шкале, показывающей величину давления. В качестве упругого элемента используются пружины трубчатой формы, мембраны – как плоские, так и гофрированные, сильфоны и т.д. Принцип работы заключается в том, что рабочая среда воздействует на упругий элемент и деформирует его, заставляя смещаться в определенном направлении. Прикрепленный к нему поводок вращает ось с надетой на нее стрелкой, показывающей на шкале величину давления.

— Жидкостные манометры используют для измерения трубку определенной длины, заполненную жидкостью. Рабочая среда воздействует на подвижную пробку (поршень) в трубке, и по перемещению уровня жидкости появляется возможность судить о ее давлении. Жидкостные манометры могут быть однотрубными и двухтрубными – вторые используются для определения разницы давлений двух сред.

— Поршневой манометр состоит из цилиндра и вставленного внутрь поршня. С одной стороны на поршень действует давление рабочей среды- жидкости или газа, а с другой он уравновешен грузом определенной величины. Перемещение поршня из-за изменения давления приводит к перемещению бегунка или стрелки на шкале.

— Пьезоэлектрические манометры используют пьезоэффект – появление электрического заряда в кристалле кварца вследствие механического воздействия. Основным достоинством этих приборов является отсутствие инерции, что важно для контроля быстро протекающих изменений давления рабочей среды.

Для чего нужен манометр и где его используют?

Манометр – один из наиболее широко используемых приборов, необходимых в любой отрасли, где используются газообразное и жидкое сырье или рабочая среда. Их применяют:

— в химической промышленности, где очень важно знать давление веществ, участвующих в процессах;

— в машиностроении, особенно при использовании гидродинамических и гидромеханических узлов;

— в автомобилестроении и самолетостроении, а также в ремонте и сервисе автомобильной и авиационной техники;

— в железнодорожном транспорте;

— в теплотехнике для измерения давления теплоносителя в трубах;

— в нефте- и газодобывающей сфере;

— в медицине;

— везде, где используются пневматические агрегаты и узлы.

Выпускаются манометры промышленного и бытового назначения. Бытовые приборы используются для контроля автономных отопительных систем, автолюбителями для измерения давления в шинах автомобиля и т.д.

Промышленные манометры отличаются высокой специализацией и в ряде случаев – высоким классом точности.

Что такое класс точности манометра?

Каждому манометру присваивается соответствующий класс точности, показывающий величину допустимой для этого прибора погрешности в измерении давления. Чем меньше число, которым выражается класс точности, тем более точным будет измерение.


Наиболее распространены манометры с классом точности от 4,0 до 0,5 – рабочие приборы, и от 0,2 до 0,05 – образцовые, или поверочные манометры. Выбор прибора с тем или иным классом точности зависит от измеряемого объекта и протекающего процесса.

www.vseznaika.org

Манометры. Назначение и классификация

Приборы для измерения избыточного давления называются манометрами, вакуума (давления ниже атмосферного) - вакуумметрами, избыточного давления и вакуума - мановакуумметрами, разности давлений (перепада) - дифференциальными манометрами.

Основные серийно выпускаемые приборы для измерения давления по принципу действия делятся на следующие группы:

- жидкостные - измеряемое давление уравновешивается давлением столба жидкости;

- пружинные - измеряемое давление уравновешивается силой упругой деформации трубчатой пружины, мембраны, сильфона и т.д.;

- поршневые - измеряемое давление уравновешивается силой, действующей на поршень определенного сечения.

В зависимости от условий применения и назначения промышленностью выпускаются следующие типы приборов для измерения давления:

- технические - приборы общего назначения для эксплуатации оборудования;

- контрольные - для поверки технических приборов на месте их установки;

- образцовые - для поверки контрольных и технических приборов и измерений, требующих повышенной точности.



Манометры пружинные

Назначение. Для измерения избыточного давления широкое применение нашли манометры, работа которых основана на использовании деформации упругого чувствительного элемента, возникающей под действием измеряемого давления. Значение этой деформации передается отсчетному устройству измерительного прибора, градуированному в единицах давления.

В качестве чувствительного элемента манометра чаще всего используется одновитковая трубчатая пружина (трубка Бурдона). Другими видами чувствительных элементов являются: многовитковая трубчатая пружина, плоская гофрированная мембрана, гармоникообразная мембрана - сильфон.

Устройство. Манометры с одновитковой трубчатой пружиной широко применяются для измерения избыточного давления в пределах 0,6 - 1600 кгс/см². Рабочим органом таких манометров является полая трубка элипсовидного или овального сечения, изогнутая по окружности на 270°.

Устройство манометра с одновитковой трубчатой пружиной показано на рисунке 2.64. Трубчатая пружина - 2 открытым концом жестко соединена с держателем - 6, укрепленным в корпусе - 1 манометра. Держатель проходит через штуцер - 7 с резьбой, служащей для соединения с газопроводом, в котором измеряется давление. Свободный конец пружины закрыт пробкой с шарнирной осью и запаян. Посредством поводка- 5 он связан с передаточным механизмом, состоящим из зубчатого сектора - 4, сцепленного с шестеренкой - 10, сидящей неподвижно на оси вместе с указательной стрелкой - 3. Рядом с шестеренкой расположена плоская спиральная пружина (волосок) - 9, один конец которой соединен с шестеренкой, а другой закреплен неподвижно на стойке. Волосок постоянно прижимает трубку к одной стороне зубцов сектора, тем самым устраняя мертвый ход (люфт) в зубчатом зацеплении и обеспечивает плавность хода стрелки.

Рис. 2.64. Показывающий манометр с одновитковой трубчатой пружиной

Манометры электроконтактные

Назначение. Манометры, вакууметры и мановакууметры электроконтактные типа ЭКМ ЭКВ, ЭКМВ и ВЭ-16рб предназначены для измерения, сигнализации или двухпозиционного регулирования давления (разряжения) нейтральных по отношению к латуни и стали газов и жидкостей. Измерительные приборы типа ВЭ-16рб выполняются во взрывозащищенном корпусе и их можно устанавливать в пожароопасных и взрывоопасных помещениях. Рабочее напряжение электроконтактных устройств до 380В переменного тока или до 220В постоянного тока.

Устройство.Устройство электроконтактных манометров аналогично пружинным, с той лишь разницей, что корпус манометра имеет большие геометрические размеры за счет монтажа контактных групп. Устройство и перечень основных элементов электроконтактных манометров представлены на рис. 2.65..



Манометры образцовые.

Назначение. Манометры и вакууметры образцовые типа МО и ВО предназначены для проверки манометров, вакууметров и мановакууметров для измерений в лабораторных условиях давления и разряжения неагрессивных жидкостей и газов.

Манометры типа МКО и вакууметры типа ВКО предназначены для проверки исправности действия рабочих манометров на месте их установки и для контрольных измерений избыточного давления и разряжения.



Рис. 2.65. Электроконтактные манометры: а - типа ЭКМ; ЭКМВ; ЭКВ;

Б - типа ВЭ - 16 Рб основные части: трубчатая пружина; шкала; подвижный

Механизм; группа подвижных контактов; входной штуцер



Манометры электрические

Назначение. Электрические манометры типа МЭД предназначены для непрерывного преобразования избыточного или вакууметрического давления в унифицированный выходной сигнал переменного тока. Эти приборы применяют для работы в комплекте со вторичными дифференциально-трансформаторными приборами, машинами централизованного контроля и другими приемниками информации, способными принимать стандартный сигнал ввиде взаимной индуктивности.

Устройство и принцип действия. Принцип действия прибора, как и у манометров с одновитковой трубчатой пружиной, основан на использовании деформации упругого чувствительного элемента при воздействии на него измеряемого давления. Устройство электрического манометра типа МЭД показано на рис. 2.65.(б). Упругим чувствительным элементом прибора служит трубчатая пружина - 1, которая смонтирована в держателе - 5. К держателю привернута планка - 6, на которой закреплена катушка - 7 дифференциального трансформатора. На держателе смонтированы также постоянное и переменное сопротивления. Катушка закрыта экраном. К держателю подводится измеряемое давление. Держатель прикреплен к корпусу - 2 винтами - 4. Корпус из алюминиевого сплава закрыт крышкой, на которой укреплен штепсельный разъем - 3. Сердечник - 8 дифференциального трансформатора связан с подвижным концом трубчатой пружины специальным винтом - 9. При подаче в прибор давления, трубчатая пружина деформируется, что вызывает пропорциональное измеряемому давлению, перемещение подвижного конца пружины и связанного с ним сердечника дифференциального трансформатора.

Эксплуатационные требования, предъявляемые к манометрам технического назначения:

· при установке манометра наклон циферблата от вертикали не должен превышать 15°;

· в нерабочем положении стрелка измерительного прибора должна находиться в нулевом положении;

· манометр прошел поверку и имеет клеймо и пломбу с указанием даты поверки;

· отсутствуют механические повреждения корпуса манометра, резьбовой части штуцера и т.д.;

· цифровая шкала хорошо видна обслуживающему персоналу;

· при измерении давления влажной газообразной среды (газ, воздух), трубка перед манометром выполняется в виде петли, в которой влага конденсируется;

· на месте отбора измеряемого давления (перед манометром) должен быть установлен кран или вентиль;

· для уплотнения места присоединения штуцера манометра должны использоваться прокладки, изготовленные из кожи, свинца, отожженной красной меди, фторопласта. Использование пакли и сурика не допускается.

infopedia.su

Как выбрать манометр. Какие бывают типы манометров. Как установить, эксплуатировать манометр

В этой статье представлена информация о манометрах, чем руководствоваться при выборе, особенности их эксплуатации и прочее. Наряду с манометрами эта информация применима к вакуумметрам и мановакуумметрам. По тексту упоминаются только манометры, поскольку рекомендации по выбору и пр. для этих приборов одинаковы.

Манометр, вакуумметр и мановакуумметр – назначение приборов.

Манометр – прибор, с помощью которого производят измерение избыточного и вакуумметрического давления сред в разных агрегатных состояниях. Измерение производится за счет деформации трубчатой пружины (трубка Бурдона), которая находится внутри корпуса.

Вакуумметр — прибор, с помощью которого производят измерение разряжения рабочей среды. Давление позволяет контролировать чувствительный элемент прибора – трубчатая пружина. Стандарты шкалы вакуумметра от – 1..0 атм. Шкала всегда отрицательная, т. к. вакуумметры измеряют разряжение. Производится измерение давления ниже атмосферного.

Мановакуумметр — это прибор, с помощью которого производят измерение избыточного давления и разряжения рабочей среды. Механизм, позволяющий производить измерение – деформация трубчатой пружины. Мановакуумметры перекрывают область вакуума и избыточного давления.

Отличие приборов:
Манометр измеряет только положительное давление, вакуумметр измеряет только отрицательное давление, мановакуумметр – как отрицательное, так и положительное.

Благодаря простоте конструкции и невысокой стоимости в промышленности и сфере жилищно-коммунального хозяйства наиболее распространены манометры с трубкой Бурдона.

Виды манометров

В зависимости от специализации предприятия возникает потребность в измерении различных сред. Для этой цели разработаны манометры разного назначения.

Технические манометры – наиболее распространены для измерения избыточного давления
сред (воды, воздуха, газа). Широко применяются на промышленных предприятиях и в сере ЖКХ. Технический манометр подходит, если прибор не планируется применять в специфических условиях.

Виброустойчивые – манометры данного вида применяют в условиях повышенной вибрации. Устройство позволяет компенсировать вибрационную среду за счет особой конструкции. Широко применяют на насосных станциях, компрессорных установках, автотранспорте, судах и ж/д транспорте.

Коррозионностойкие манометры – приборы для измерения контроля давления в условиях агрессивных сред. Детали манометра изготовлены из нержавеющей стали, устойчивой к воздействию сред.

Манометры точных измерений или образцовые манометры – обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Применяют в качестве эталона при поверке и калибровке приборов для измерения давления, а также с их помощью измеряют давление технологических линий, для которых нужна повышенная точность измерения.

Манометры аммиачные – применяют для измерения вакууметрического давления в агрессивных средах, в том числе для аммиака. Применяют для систем хладоснабжения. Данный тип манометров изготовлен на основе коррозионностойких, только с измененным циферблатом.

Манометры электроконтактные — это приборы с электроконтактной группой. Предназначенные для коммутации контактов в системах автоматизации. Прибор осуществляет управление электрическими цепями от устройства, которое подает сигнал, путем замыкания и размыкания электрических цепей при достижении определенного предела давления.

Железнодорожные манометры – данный вид манометров предназначен для измерения и контроля давления, в системах (тормозных и пр.) и установках подвижного ж/д состава, метрополитена и трамваев и для измерения давления в холодильных машинах в вагонах-рефрижераторах.

Что нужно учесть при выборе манометра?

Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог.

Параметр диапазона измерения.

Это наиболее важный параметр.
Стандартный ряд диапазонов давления манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2
1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартный ряд диапазонов давления мановакуумметров:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд диапазонов давления вакуумметров:
-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.

Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения.
Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно.
При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.

Параметр класса точности

Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.

Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность – 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.

Параметр диаметра манометра

Этот параметр важен для приборов, имеющих круглый корпус.
Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера.

Возможны два варианта.
Радиальное расположение – присоединительный штуцер выходит из манометра снизу.
Торцевое – штуцер расположен сзади, с тыльной части прибора.

Присоединительная резьба

Для манометров наиболее характерны метрическая и трубная виды резьбы.
Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2.
Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.

Межповерочный интервал.

Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.

Исходя из вышесказанного, рекомендуется:

  1. Приобретать манометр, у которого первичная поверка на 2 года.
  2. Прежде, чем отдать прибор на переповерку, посчитайте все расходы, и оцените, выгодное ли это мероприятие. В расчет входит стоимость переповерки, и оплата ремонта в случае необходимости. Например, если система подвергалась гидравлическим ударам от пульсации среды, то по истечению 2 лет службы, как правило, 50% манометров не проходят переповерку.

Условия эксплуатации манометров.

Если эксплуатация прибора предполагает особые воздействия на манометр, такие как: работа с вязкими веществами, воздействие агрессивных сред, работа в условиях высокой вибрации, в условиях высоких (более +100С) и низких (менее -40С) температур, нужно использовать специализированный прибор, предназначенный для работы в соответствующих условиях.

Перевод единиц давления манометров.

Зачастую существует необходимость измерять давление в нестандартных единицах. При покупке небольшого количества манометров заводы не будут перестраивать шкалу под необходимые Вам единицы измерения. В этом случае полезно знать, как перевести единицы измерения самому.
1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст.= 1000мБар

Что нужно знать для установки манометров?

Чтобы произвести установку манометра необходимо использовать дополнительное оборудование. Для установки на трубу применяют трехходовые краны и игольчатые вентили. С целью защиты приборов применяют демпферные блоки, мембранные разделители, а также петлевые отборные устройства.

Трехходовой кран под манометр.

С помощью трехходового шарового или пробкового крана производят подключение прибора к оборудованию, в частности к трубопроводу. Можно также устанавливать двухходовой кран, в котором предусмотрен ручной сброс давления, при отключении прибора. Не стоит использовать стандартные шаровые краны, поскольку после его закрытия, механизм прибора продолжает оставаться в течение какого-то времени под давлением среды, в результате чего он может преждевременно выйти из строя. При давлении до 25 кгс/см2 это наиболее распространенный вид соединения. Если давление высокое – нужно использовать игольчатые вентили. Нужно учитывать, приобретая кран, соответствие резьбы манометра и резьбы крана.

Демпферный блок.

Демпферный блок необходим, чтобы гасить пульсацию измеряемой среды. Его устанавливают перед манометром. Резкое и частое изменение давления измеряемой среды создает пульсацию, которую необходимо гасить, чтобы измерить давление среды.
Пульсацию в трубопроводе создают насосы, в которых не предусмотрено устройство плавного спуска, а также установка большого количества шаровых кранов и дисковых затворов, открытие которых создает гидравлические удары.

Разделители сред мембранные.

Мембранные разделители сред – защитное устройство, назначение которого предохранять механизм прибора от попадания в измеряемую среду агрессивных, абразивных и кристаллизующихся сред. Выбирая это дополнительное устройство, нужно, чтобы резьба манометра и мембранного разделителя совпадала.

Блок клапанный игольчатый.

С его помощью подключают к технологическому оборудованию датчики избыточного, абсолютного давления, давления-разрежения, манометров. Этот блок дает возможность производить дренаж импульсной линии, а также сбрасывать давление перед демонтажем прибора. Используя клапанный игольчатый блок, можно подключать метрологическое оборудование для контроля, не производя отключение датчика от измеряемой среды.

Правила, которым нужно следовать при установке манометров:

  1. Производить подключение манометра к системе необходимо при отсутствии давления в трубопроводе.
  2. При установлении прибора, циферблат должен быть ориентирован вертикально.
  3. Вращение прибора нужно осуществлять за штуцер с использованием гаечного ключа.
  4. Недопустимо применять усилие к корпусу прибора.

Особенности эксплуатации манометров.

Во время использования прибора, для того чтобы не сокращался срок службы манометра, следует соблюдать правила эксплуатации. Это соблюдение температурного режима, допустимого давления, вибрационных нагрузок, не использование работы с агрессивными, вязкими и кристаллизующимися средами для приборов не предназначенных для этого. Одно из наиболее важных требований – обеспечение плавной подачи давления на прибор
В случае, если прибор подобран соответственно условиям работы и не нарушаются правила его эксплуатации, проблем в его функционировании, как правило, не возникает.

Работа манометра не допускается в случае:

  1. Во время подачи давления стрелка на приборе не двигается или движется скачками.
  2. Есть повреждение стекла прибора.
  3. После прекращения воздействия давления среды стрелка не возвращается к нулевой отметке.
  4. Превышается допустимое значение погрешности при измерении.

Каким образом проводится поверка манометров.

Существует два вида поверки прибора.

Первичная – поверка, проводимая заводом изготовителем перед тем, как прибор пускают в продажу. Об этом свидетельствует клеймо на стекле или на корпусе прибора и соответствующая отметка в паспорте манометра. Первичную поверку признают контролирующие организации и прибор разрешено эксплуатировать до окончания срока поверки, указанного в паспорте (1-2 года).

Переповерка прибора. После окончания срока первичной поверки, необходима переповерка манометра. Прибор, подлежащий переповерке должен быть исправен. Иначе он не пройдет переповерку и деньги, затраченные на эту процедуру, будут потрачены впустую.
Перепроветка прибора производится специализированными организациями, имеющими соответствующее оборудование и лицензию, а также городскими центрами стандартизации и метрологии.

Компания УАМ является производителем манометров следующих видов: технические, аммиачные, электроконтактные, виброустойчивые, для агрессивных сред, точных измерений, железнодорожные, которые являются аналогами приборов, выпускаемых ведущими производителями. Аналоги нашей компании не уступают в качестве ведущим производителям высокоточных приборов данного направления товаров.
Вы можете ознакомиться с технической характеристикой приборов и сравнить показатели разных видов манометров в сводной таблице приборов.

manometers.com.ua

Что такое манометр? Манометр для измерения давления

Часто при решении задач в области физики приходится сталкиваться с такими приборами, как манометры. Но что такое манометр, как он работает и какие виды бывают? Об этом и поговорим сегодня.

Что такие манометр?

Данный прибор предназначен для измерения избыточного давления. Однако давление может быть разным, а потому и разные манометры существуют. Например, для измерения атмосферного давления применяются вакуумметры, для определения разности давлений используются дифференциальные манометры. Но в любом случае измеряют они только давление.

Невозможно сейчас описывать все области применения этих приборов, ведь их очень много. Они могут использоваться в автомобилестроении, в сельском хозяйстве, коммунальном и жилищном хозяйстве, в любом механическом транспорте, металлургической промышленности и т.д. В зависимости от предназначения, существуют разные виды данных измерителей, но суть их всегда сводится к одному - к измерению давления.

Также эти приборы делятся на разные группы в зависимости по принципу измерения. Теперь, когда более-менее понятно, что такое манометр, можно переходить к деталям. В частности, опишем виды и области их применения.

Виды манометров давления

В зависимости от предназначения, манометры могут быть разных видов. Например, жидкостные манометры используются для измерения давления столба жидкости. Есть пружинные приборы, способные измерить прикладываемую силу. Здесь давление измеряется благодаря уравновешиванию силой деформации пружины.

Менее популярными можно назвать поршневые манометры, где измеряемое давление уравновешивается силой, которая действует на поршень прибора.

Также отметим, что в зависимости от назначения и условия использования выпускаются следующие приборы:

  • Технические - устройства общего назначения.
  • Контрольные, предназначенные для проверки устанавливаемого оборудования.
  • Образцовые - для проверки приборов и проведения измерений, где обязательна повышенная точность.

Также эти устройства можно делить по чувствительности элемента, классам точности. Например, по классам точности манометры бывают: 0.15, 0.25, 0.4, 0.6, 1, 1.5, 2.5, 4. Здесь число определяет точность прибора, и чем оно будет ниже, тем прибор точнее.

Пружинные

Предназначаются эти манометры для измерения избыточного давления. Их принцип измерения основан на использовании специальной пружины, которая деформируется под действием давления. Значение деформации чувствительного элемента (пружины) определяется специальным отсчетным устройством, которое, в свою очередь, имеет градуированную шкалу. На этой шкале пользователь видит значение измеряемого давления.

Чувствительным элементом в таких манометрах чаще всего выступает так называемая трубка Бурдона - чувствительная одновитковая пружина. Однако бывают и другие элементы: плоская гофрированная мембрана, многовитковая трубчатая пружина, сильфон (гармоникообразная мембрана). Все они одинаково эффективны, но наиболее простым и доступным и из-за этого наиболее распространенным является манометр, показывающий давление с помощью одновитковой пружины Бурдона. Именно такие модели активно применяются для измерения давления в диапазоне 0.6-1600 кгс/см2.

Жидкостные манометры

В отличие от пружинных, в жидкостных манометрах давление измеряется путем уравновешивания весом столба жидкости, а мера давления в данном случае - это уровень жидкости в сообщающихся сосудах. Такие приборы позволяют измерять давление в диапазоне 10-105 Па, и применяются они в основном в лабораторных условиях.

По сути, такой прибор - это U-образная трубка с жидкостью с большим удельным весом по сравнению с жидкостью, непосредственно в которой измеряется гидростатическое давление. Чаще всего такой жидкостью является ртуть.

В эту категорию косвенно можно отнести общетехнические и рабочие приборы типа манометра ТМ-510, ТВ-510, представляющие собой наиболее востребованную категорию. Они измеряют давление некристаллизующихся и неагрессивных паров и газов. Класс точности таких манометров: 1, 2.5, 1.5. Применяются такие на котельных, в системах теплоснабжения, при транспортировке жидкостей, а также в производственных процессах.

Электроконтактные манометры

К этой категории относятся в том числе вакууметры и мановакуумметры. Они предназначаются для измерения давления жидкостей и газов, являющихся нейтральными по отношению к стали и латуни. Конструкция этих приборов аналогичная пружинным, однако разница заключается лишь в больших геометрических размерах. Корпус электроконтактного манометра большой из-за устройства контактных групп. Также такой прибор может воздействовать на давление в контролируемой среде благодаря замыканию/размыканию контактов.

Благодаря особому электроконтактному механизму, который здесь используется, прибор можно применять в системе аварийной сигнализации. Собственно, в этой области он также используется.

Образцовые

Этот тип приборов предназначен для проверки манометров, используемых для измерений в лабораторных условиях. Их основное назначение - проверка исправности показаний рабочих манометров. Отличительная особенность таких приборов - очень высокий класс точности, который достигается благодаря конструктивным особенностям, а также зубчатому зацеплению в передаточном механизме.

Специальные

Эта категория приборов используется в разных отраслях промышленности для измерения давления таких газов, как аммиак, водород, кислород, ацетилен и т.д. Чаще всего измерение манометром специальным возможно только одного типа газа. Для каждого такого манометра указывается вид газа, для измерения давления которого он предназначается. Также и сам манометр окрашивается в определенный цвет, соответствующий цвету газа, для которого этот прибор предназначен. В обозначении прибора также применяется определенная литера. К примеру, аммиачные манометры всегда окрашиваются в желтый цвет, обозначаются литерой A и имеют коррозионостойкое исполнение.

Существуют специальные виброустойчивые приборы, которые работают в условиях большого пульсирующего давления окружающей среды и сильных вибраций. Если в таких условиях использовать обычный манометр, то долго он не прослужит, т.к. передаточный механизм быстро выйдет из строя. Основной критерий виброустойчивого манометра - это герметичность и коррозионностойкая сталь корпуса.

Самопишущие

Основное отличие таких манометров следует из названия. Эти приборы непрерывно записывают измеряемое давление на диаграмме, что позже позволяет увидеть график изменения давления в определенном временном отрезке. Используются такие приборы в энергетике и промышленности для измерения получения показателей в неагрессивных средах.

Судовые

Эти предназначаются для измерения вакуумметрического давления газов, пара и жидкостей (масла, дизельного топлива, воды). Такие приборы отличаются более высокой влагозащитой, устойчивостью к климатическим воздействиям и вибрациям. Исходя из названия, можно понять их область применения - речной и морской транспорт.

Железнодорожные

В отличие от обычных манометров, показывающих значение давления, железнодорожные приборы не показывают, а преобразовывают давление в сигнал другого вида (цифровой, пневматический и т.д.). Для этого могут быть использованы различные методы.

Такие преобразователи давления активно используются в системах управления технологическими процессами, автоматики и, несмотря на свое прямое название, они применяются в отраслях нефтедобычи, химической и атомной энергетике.

Заключение

Измерение давления требуется во многих отраслях, и для каждой из них существуют специальные манометры со своими уникальными особенностями. Есть даже специальные эталонные манометры, которые предназначаются для настройки и обязательной проверки рабочих приборов. Они хранятся в Ростехнадзоре.

Но в любой отрасли и любой тип этих приборов предназначается для измерения только давления. Теперь вы знаете, что такое манометр, какие бывают виды и приблизительно понимаете принцип измерения давления.

fb.ru

Устройство и принцип действия манометра ВП3-У

Деформационный манометр Бурдона

Манометр (от греческого manos – редкий, неплотный и metreo-измеряю) – прибор для измерений избыточного давления (давления выше атмосферного) паров, газов или жидкостей, заключенных в замкнутом пространстве. Разновидностью манометра является вакуумметр – прибор для измерений давления, близкого к нулю и мановакуумметр прибор для измерений разряжения и избыточного давления.

Самыми популярными у потребителей являются манометры с трубкой Бурдона или деформационные манометры, конструкцию которых придумал Э. Бурдон в 1849г.
Трубка Бурдона – главный конструктивный элемент манометра, его чувствительный элемент, являющийся первичным преобразователем давления.
Трубка Бурдона выполнена обычно из латуни или фосфористой бронзы, имеет на низкие давления форму полукруга, на средние и высокие давления форму витка. Одним концом трубка соединена с входным штуцером манометра, который является присоединительным элементом к измеряемой среде а второй конец запаян и расположен консольно. Путем применения трубок более сложной формы (спиральной, винтообразной) можно получать приборы с большей чувствительностью, но меньшим пределом измерения.

Принцип действия деформационных манометров.

Под давлением среды консольно расположенный конец трубки Бурдона перемещается – трубка старается распрямиться. Величина этого перемещения пропорциональна величине давления.
Несложная рычажно-зубчатая передача приводит в движение стрелку, указывающую на шкале прибора величину давления. Такое устройство имеют большинство манометров отечественных марок МП, МТП, ДМ ТМ, М 3/1, ОБМ, МТИ, МПТИ, МО, немецкие манометры Wika 111.10, 111.12, 213.53, RCh, RСhg, RChgG и манометры других производителей.

Схема устройства манометра с трубкой Бурдона

1-трубка Бурдона, 2-тяга передаточного механизма, 3-зубчатый сектор, 4-стрелка, 5-штуцер

Кроме стрелочных манометров, широко применяются бесшкальные манометры (имеющие подобную схему устройства) МЭД с унифицированными электрическими выходными сигналами, используемые в системах контроля, автоматического регулирования и управления различными технологическими процессами.
Существенным недостатком деформационных манометров является гистерезис.
Суть явления: деформируемый элемент трубка Бурдона, подвергнутый воздействию высокого давления, при последующих измерениях будет давать несколько завышенные показания. То же относится и к вакуумметру, который после откачки до глубокого вакуума будет, напротив, занижать показания. Учитывая, что система вакуумного насоса работает в диапазоне давлений от атмосферного до 0,133 Па (10 в -3 мм рт. ст.), такие перепады будут отрицательно сказываться на точности деформационного манометра.

Для предотвращения повреждения деформационных манометров из-за значительных перепадов давления в измерительных системах предусматривается кран или клапан, отключающий прибор в промежутках между измерениями.
