Как работает обратный клапан?

1. Главная
2. Информация
3. Статьи
4. Как работает обратный клапан?

Как же понять принципы работы обратного клапана? Все просто: поток воды, проходящий под механизмом, протекает через седло клапана и поднимает последний. При движении же в обратную сторону поток прижимает клапан к отверстию, проход воды получается перекрыт и поэтому в обратном направление движение воды уже невозможно.

Обратные клапаны в зависимости от конструкции, а также с учетом сферы применения подразделяются на различные виды, соответственно, и в принципах работы у каждого есть свои нюансы.

Выделяют следующие разновидности клапанов:

• подъемные;
• поворотные;
• двухстворчатые;
• шаровые;
• дисковые.

Рассмотрим поподробнее специфику их работы.

Подъемный клапан

Подъемные клапаны, как правило, используются в сетях теплоснабжения. Изготавливаются они обычно из стали или чугуна. Данные металлы обеспечивают надежность и прочность конструкции, неприхотливость к качеству носителя, хорошую герметичность, но в то же время и большую массу изделия. Принципы работы подъемного клапана следующие: затвор, являясь запорным органом, вследствие посадки в седло перекрывает рабочую среду. Когда рабочая среда проходит под запорный орган, он открывается и пропускает поток, когда происходит движение в противоположную сторону, запорный орган прижимается к седлу, блокируя при этом выход рабочей среды.

Поворотный клапан

Область использования поворотного клапана – горячее водоснабжение, а также системы отопления. Поворотные клапаны по способу соединения подразделяются на:

• муфтовые (сделаны из чугуна или латуни, значительным их преимуществом является то, что при их использовании происходит значительно меньшая потеря напора по сравнению, например, с дисковыми клапанами),
• фланцевые (обладают большим весом и размерами, имеют более высокую стоимость),
• межфланцевые (являются более дешевым вариантом, имеют небольшие размеры, но потеря напора при их использовании гораздо больше чем у фланцевых).

Запорным органом у поворотного клапана является диск, закрепленный на оси, вне сечения. Поворотные краны пользуется большим спросом при их использовании с трубами, чей диаметр больше 5 см.

Двухстворчатый клапан.

Преимуществами двухстворчатых клапанов являются компактные габариты и невысокая цена изделия. Тем не менее, такие клапаны очень капризны к качеству передаваемого вещества, а также при его использовании сталкиваешься с проблемой значительной потери напора. Запорным органом в таком клапане являются две створки, расположенные на оси, которая регулирует силу сопротивления.

Шаровой клапан.

Такая арматура часто используется в канализационных сетях, поскольку там нужна хорошая пропускная способность. У шарового клапана внушительные габариты, вес, соответственно и более высокая стоимость. Запорным органом в такой арматуре выступает шаровой золотник. Изготавливается последний из резины или полимера. Под воздействием веса золотника происходит блокирование потока.

Дисковый клапан.

Плюсами таких клапанов также являются незначительные габариты и вес, удобство при монтаже благодаря пружинной конструкции, минусами – опять же большие потери напора. Дисковые клапаны обычно применяются на трубах диаметром менее 5 см. Как видно из названия, в данном виде клапана запорным органом выступает диск, находящийся поперек оси и движущийся вдоль неё.

Для различных разновидностей клапанов свойственны свои особенности открытия и закрытия, но для всех характерна одинаковая суть работы. Что важно, при установке правильно подберите обратную арматуру и инсталлируйте её в свою систему согласно всем требованиям и характеристикам.

Как проверить обратный клапан для воды ● Особенности обратного клапана ➤ UKS GROUP

Муфтовый, фланцевый и межфланцевый обратный клапан воды монтируется на большинстве бытовых и промышленных трубопроводов и скважин. С его помощью можно предотвратить изменение направления движущегося потока – например, при засоре канализации или в системах отопления. Устройство работает под воздействием давления в системе, и перекрывает рабочую среду, если она течет не в нужную сторону. Арматура предотвращает появление поломок и засоров в магистрали, выравнивает рабочее давление, снижает риск возникновения гидравлических ударов и так далее.

Обратный клапан отличается простотой конструкции и высокой надежностью. Однако оборудование все равно может выйти из строя – например, при скоплении накипи в канализации или в результате резких перепадов давления. В этой статье разберемся, как проверить обратный клапан для воды, чтобы убедиться в его исправности, что для этого понадобиться, и как устранить ту или иную выявленную проблему.

Как проверить обратный клапан для воды

Муфтовый, фланцевый и межфланцевый обратный клапан нуждается в проверке перед установкой. Нужно проверить совпадение технических параметров арматуры с реальными, убедиться в том, что требуемые условия эксплуатации (давление в магистрали, минимальная и максимальная температура) совпадают с применяемыми.

Если оборудование используется на крупных промышленных трубопроводах и канализациях, рекомендуется установка специальных сигнальных устройств и изоляции системы.

Не всегда поломка обратного клапана заметна невооруженным глазом. Проверить, что арматура не засорена и работает исправно можно простым способом: продуть или прокачать жидкость в нее в направлении, которое она запирает. Система не должна пропускать воздух илил жидкость даже в малом количестве. Обратное свидетельствует о неисправности клапана. Специалисты также рекомендуют проделать следующие действия:

1. С усилием надавить на тарелку обратного клапана. Если шток движется медленно и равномерно, без скачков, посторонних звуков и перекосов – причины беспокоиться нет.
2. Проверить седло и диск, уделив внимание месту прилегания обеих частей. Недопустимы зазоры, перекосы, выпирающие элементы – все должно быть подогнано идеально, иначе обратный клапан не будет герметичным на все 100%.
3. Проверить уплотнительное кольцо. Оно также отвечает за герметичность, поэтому не должно иметь пропусков, порезов, заусенцев, других повреждений и деформаций.

Признаки, причины поломки обратных клапанов и их решение

Муфтовый, фланцевый и межфланцевый обратный клапан для воды или канализации может поломаться по множеству причин. В таблице ниже разберемся в каждой из них.

Проблема	Причина неисправности	Способ исправления
Обратный клапан пропускает рабочую среду	Повышенное давление в системе	Нормализация давления
Обратный клапан не пропускает рабочую среду	Засорение механизма	Очистка обратного клапана от накипи, грязи, механических включений, ржавчины
Подтекает из-под нижней крышки	Деформация корпуса	Изучение нижней крышки, ее ремонт или замена
Обратный клапан не пропускает рабочую среду	Давление на затворе не совпадает с давлением открытия	Регулировка рабочего параметра
Отсутствует проток в обратном клапане	В обратном клапане осталась заглушка или фиксатор затвора	Устранение запорного элемента
Обратный клапан пропускает рабочую среду	Повреждено седло и/или затвор инородными частицами	Ремонт, при его невозможности — замена деталей или всего обратного клапана
Присутствует посторонний звук	Обратный клапан не подходит по размеру	Установка арматура меньшего диаметра
Слышен стук в обратном клапане	Сильная турбулентность движущейся среды/установка возле центробежного насоса/вибрация магистрали	Изменение места установки
Треснула муфта обратного клапана	Чрезмерная нагрузка из-за подключенных труб Применение лишнего уплотнительного материала или излишнее усилие	Разгрузка корпуса с помощью монтажа дополнительных опор или компенсаторов Изменить усилие монтажа клапанов

Что нужно, чтобы проверить обратный клапан

Для того, чтобы проверить, работает или не работает обратный клапан для воды или канализации, могут пригодиться такие инструменты:

• цифровой многофункциональный тестер;
• ключи, в особенности – разводной и торцевой;
• тонкий шланг из плотной резины или силикона;
• накидные ключи разных диаметров;
• тонкий, длинный и острый нож;
• крестовые, плоские, звездчатые отвертки.

Это базовый набор инструментов, необходимый, чтобы проверить исправность бытовых обратных клапанов для воды. Если речь идет о крупногабаритной арматуре, установленной на промышленных трубопроводах, скважинах и канализациях, может понадобиться больший набор подручных средств – например, шуруповерт или производственный манометр. В сложных случаях не обойтись без помощи специалистов, на которой не стоит экономить.

Обратный клапан неисправен: что делать?

В случае выявления некорректной работы обратного клапана для воды или канализации необходимо:

1. Понять, в чем заключается проблема. Их может быть несколько одновременно – например, система пропускает воду, не работает затвор или слышен посторонний стук.
2. Установить причину поломки. Для этого нужно внимательно проверить обратный клапан, в особенности – проблемные участки. Стоит воспользоваться рекомендациями из таблицы, представленной выше.
3. Проверить, что поломка есть только в одном месте. Все элементы арматуры связаны между собой, поэтому деформация или засор одной части могут привести к проблемам в другой.
4. Проверить целесообразность ремонта. Например, в случае сильного повреждения седла или затвора легче (зачастую – даже дешевле) купить новый обратный клапан, чем пытаться его отремонтировать.
5. Провести ремонт или купить другую арматуру. Если самостоятельно проверить и исправить неполадку не выходит, можно обратиться к мастерам. При покупке нового обратного клапана нужно отталкиваться от технических параметров предыдущего, которые можно найти в сопроводительной документации или маркировке на корпусе.

В заключение

Обратный клапан для воды или канализации редко выходит из строя. Самые частые причины поломки – загрязнение отдельных деталей, повышение давления в трубопроводной системе и деформация нижней крышки. В большинстве случаев обратный клапан можно проверить и отремонтировать, но это не всегда выгодно: например, бытовую арматуру легче, быстрее и выгоднее заменить новой. Закрывать глаза на поломку изделия нельзя: это может привести не только к окончательному износу самого обратного клапана, но и к серьезным повреждениям и нарушениям в работе трубопроводной системы или скважины.

Как работают обратные клапаны насоса?

17 сентября 2021 г. 16:01:53

Обратный клапан насоса представляет собой самодействующий односторонний или обратный клапан. Это автоматическое предохранительное устройство позволяет жидкости свободно течь в одном направлении. Однако, если поток жидкости меняется на противоположный, клапан автоматически закрывается, тем самым защищая подключенный трубопровод и насос.

Почему важны обратные клапаны

Обратные клапаны важны, поскольку они предотвращают обратный поток, который может вызвать гидравлический удар. Обратный поток распространяет скачок давления или вызывает ударную волну высокого давления по всей системе трубопроводов, которая может достигать пиков, в десять раз превышающих безопасное рабочее давление для трубы. Хотя однократное возникновение гидравлического удара может не привести к немедленному отказу, повторяющиеся экстремальные нагрузки вызывают усталость и могут привести к серьезному повреждению подключенного насоса и трубопровода.

Помимо защиты, обратные клапаны также обеспечивают движение жидкости в заданном направлении и предотвращают обратный поток или утечку, образуя герметичное уплотнение.

Как работают обратные клапаны насосов?

Обратные клапаны являются самоприводными устройствами, что означает, что их операции открытия и закрытия не требуют участия человека. Вместо этого их работа зависит от перепада давления. На рынке доступны различные типы обратных клапанов, но давайте рассмотрим в качестве примера однодисковый обратный клапан, чтобы понять принцип работы.

В обратном клапане этого типа жидкость под давлением поступает в клапан через вход. Это давление автоматически открывает диск клапана, и он остается открытым до тех пор, пока давление не упадет. При снижении давления диск захлопывается и закрывает клапан.

Важным аспектом, который следует учитывать, является давление срабатывания обратного клапана. Это давление, которое открывает диск клапана, позволяя жидкости течь через него. Давление открытия может варьироваться от 3 до 350 фунтов на квадратный дюйм, в зависимости от размера и области применения обратного клапана.

Как правильно выбрать обратный клапан?

При выборе обратного клапана для конкретного применения необходимо учитывать множество факторов. Например, в некоторых отраслях промышленности требуется клапан, пропускающий поток абразивных жидкостей, в то время как в других требуется клапан, который не ржавеет.

Некоторые основные факторы, которые следует учитывать:

• Ориентация клапана (т.е. вертикальная или горизонтальная)
• Размер трубы
• Интенсивность давления
• Минимально допустимая скорость утечки

Помимо этих факторов, обратные клапаны определяются на основе максимально возможного коэффициента потока клапана (Cv). Чем выше Cv, тем выше давление, необходимое для открытия затворов клапана.

Таким образом, если клапан с более высоким Cv используется для применения с низким давлением, затворы клапана будут открываться только частично. В результате будет увеличиваться сопротивление потоку жидкости и падение давления. Более высокий коэффициент потока клапана также увеличивает вероятность явления, называемого флаттером клапана, увеличивая износ компонента и, в конечном итоге, выход компонента из строя.

Области применения обратных клапанов

Обратные клапаны используются во многих отраслях промышленности для самых разных целей, включая:

• HVAC для обеспечения отсутствия обратного потока охлаждающих жидкостей
• Химическая промышленность
• Пищевая промышленность
• Очистка воды и сточных вод
• Промышленные, судовые и горнодобывающие насосы
• Производство электроэнергии

Обратные клапаны часто устанавливаются на выпускном конце центробежного насоса для защиты насоса от обратного потока.

Поскольку центробежные насосы не являются самовсасывающими, обратные клапаны также помогают удерживать жидкости в трубах. На водоочистных сооружениях обратные клапаны часто устанавливаются последовательно, чтобы предотвратить загрязнение обратным потоком труб, несущих чистую воду.

Обычно используемые обратные клапаны для насосов

Более крупные обратные клапаны для насосов обычно имеют поворотный или поворотный металлический диск на шарнире, закрывающий клапан для предотвращения обратного потока жидкости.

Небольшие обратные клапаны для насосов часто имеют более широкий выбор конструкций, например, шаровые краны с ручным управлением или пружинный шаровой кран с подпружиненным шаром, закрывающим клапан.

Обратные клапаны типа «утконос» имеют резиновую диафрагму, которая открывается и закрывается при приложении давления.

Следите за своими обратными клапанами

Обратные клапаны необходимы для поддержания давления жидкости, а также для предотвращения обратного потока и гидравлических ударов. Неисправный обратный клапан сначала начнет вибрировать, что в конечном итоге приведет к чрезмерному износу и повреждению компонентов.

Одним из способов предотвратить выход из строя этого клапана и обеспечить его долговечность является регулярное техническое обслуживание. Некоторые этапы профилактического обслуживания включают:

• Содержание клапанов и трубопроводов в чистоте
• Регулярно смазывайте подвижные части клапана
• Выберите подходящий размер и тип клапана для вашего применения
• Замените неисправные клапаны, если вы начинаете замечать первые признаки неисправности

Наши программы технического обслуживания насосов Hayes, поддерживаемые полностью обученным персоналом, позволяют поддерживать работу ваших насосов с максимальной эффективностью с минимальным временем простоя. Свяжитесь с нами для обслуживания и ремонта ваших насосов сегодня!

Нужна помощь в поиске подходящего обратного клапана?

Что такое обратный клапан и для чего он нужен?

Обратные клапаны можно найти в большинстве промышленных применений.

Эти простые устройства играют важную роль, поскольку они предотвращают возникновение обратного потока, тем самым обеспечивая эффективную работу устройства и предотвращая любые повреждения.

На самом деле их также иногда называют односторонними клапанами или обратными клапанами.

Разделы изделий

Что такое обратный клапан?

Обратные клапаны представляют собой односторонние клапаны, обеспечивающие свободное движение потока в одном направлении.

Однако, если поток повернется в противоположном направлении, клапан закроется, чтобы защитить трубопровод, насосы и другие клапаны.

Эти клапаны дешевы, но очень эффективны.

Для чего используются обратные клапаны?

Обратные клапаны используются в различных приложениях, особенно в тех случаях, когда обратный поток может привести к серьезным проблемам для устройства или приложения, например, когда обратный поток может быть загрязнен.

Канализационные линии, например, имеют обратные клапаны, чтобы гарантировать, что отходы не попадут повторно в систему.

В фильтре обратного осмоса также используется обратный клапан, так что вода проходит через фильтр только в одном направлении.

Центробежные насосы используют обратные клапаны, чтобы, например, удерживать воду в трубах.

Обратные клапаны также используются в системах отопления, вентиляции и кондиционирования воздуха, особенно когда они находятся в больших зданиях, где охлаждающая жидкость должна перекачиваться на несколько этажей.

Обратные клапаны в этом случае следят за тем, чтобы охлаждающая жидкость не стекала вниз.

Как работают обратные клапаны?

Обратный клапан имеет два порта. Есть вход и выход.

Клапан позволяет потоку происходить в одном направлении.

Работа обратного клапана зависит от так называемого перепада давления.

Если давление на стороне входа выше, то сторона выхода откроется.

Однако, если давление выше на стороне выхода, клапан автоматически закроется.

Этот запорный механизм немного различается в зависимости от типа обратного клапана, но общая идея основана на этой предпосылке.

В отличие от других клапанов, для работы обратных клапанов не требуется рычаг или привод.

Давление срабатывания

Обратному клапану требуется определенный уровень давления, чтобы он открылся и пропустил поток через него.

Этот перепад давления между двумя выходами позволяет обратному клапану работать.

Давление открытия – это термин, используемый для описания минимального давления на входе, которое требуется для открытия определенного обратного клапана.

Это варьируется от одного клапана к другому в зависимости от конструкции и размера.

Важно убедиться, что системе или приложению удается создать это давление срабатывания, чтобы убедиться, что установленный обратный клапан подходит для этого.

Закрытие

В случае, если давление на входе падает ниже рабочего давления, или в случаях, когда есть противодавление, что означает, что поток пытается перейти от выхода к входу, обратный клапан закроется.

Механизм закрытия зависит от конструкции клапана.

Однако основная идея заключается в том, что противодавление будет толкать диск, затвор, диафрагму или иногда шар к отверстию.

Таким образом выходное отверстие будет закрыто.

В некоторых клапанах этому процессу закрытия также может способствовать сила или сила тяжести, а иногда и пружина.

Ориентация при установке

Ориентация при установке имеет решающее значение для обратных клапанов.

Это потому, что клапан работает только в одном направлении.

Как правило, вы найдете стрелку на корпусе клапана.

Указывает необходимое направление потока.

Если такого сигнала нет, вам необходимо осмотреть обратный клапан, чтобы убедиться, что он установлен правильно, в соответствии с предполагаемым направлением потока.

В противном случае возникнет повышенное давление, которое может привести к повреждению.

Типы обратных клапанов

Существуют различные типы обратных клапанов.

Они различаются по дизайну, размерам, а также материалам, из которых они сделаны.

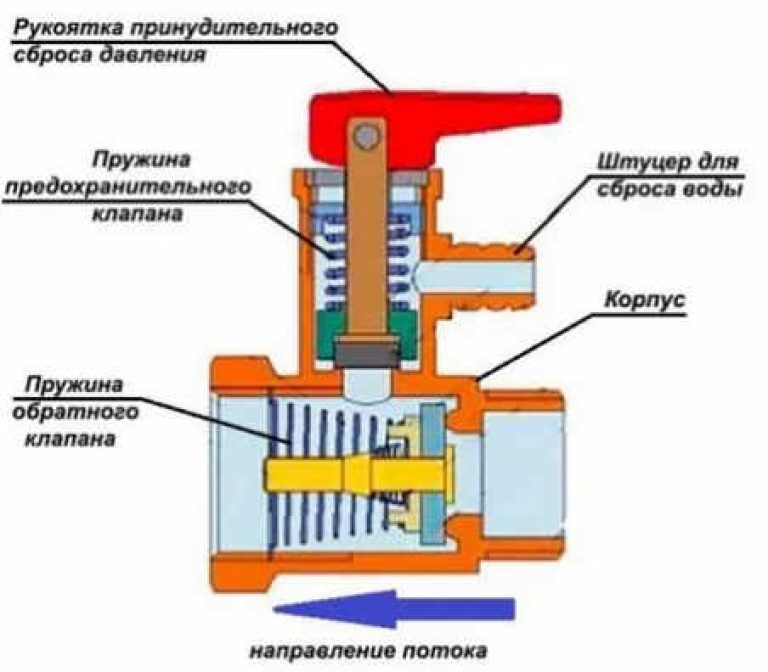

Подпружиненный линейный клапан

Это очень распространенные типы обратных клапанов.

Иногда их также называют обратными клапанами форсунок или бесшумными обратными клапанами.

У них простая конструкция и легко понять, как они работают.

Когда поток входит во впускное отверстие и пока он превышает давление открытия и усилие пружины, он будет толкать диск.

После этого он откроет отверстие и позволит потоку пройти через обратный клапан.

Если входное давление недостаточно велико или если есть противодавление, пружина прижмет диск обратно к отверстию.

Таким образом, клапан будет запечатан.

Этот механизм позволяет быстро реагировать.

Эти клапаны могут быть установлены в горизонтальном или вертикальном положении.

Подпружиненный Y-образный клапан

Подпружиненный Y-образный обратный клапан очень похож на линейные подпружиненные обратные клапаны.

Основное различие между ними заключается в том, что пружина и подвижный диск расположены под углом, что создает Y-образную форму.

Отсюда и название клапана.

Этот тип клапана имеет небольшое преимущество перед предыдущим, потому что, поскольку компоненты расположены под углом, его значительно легче осматривать и обслуживать, пока он все еще подключен.

Следует отметить, что эти клапаны немного больше и поэтому занимают больше места в системе.

Шаровой кран

В шаровых обратных клапанах используется подпружиненный или свободно плавающий шар.

Шар опирается на седло уплотнения.

Следовательно, он закрывает отверстие.

Уплотнительное седло имеет конусообразную форму, позволяющую направлять шар в седло, тем самым создавая надежное уплотнение, которое сможет остановить обратный поток.

Как только давление на входе превысит давление открытия, шар сместится с седла и позволит жидкости течь.

В противном случае или при наличии противодавления шар закроет отверстие.

Мембранный клапан

Мембранные обратные клапаны включают резиновую диафрагму, которая изгибается и открывается при увеличении входного давления.

Большинство этих клапанов не зависят от давления срабатывания, поскольку свободно плавающая самоцентрирующаяся диафрагма переводит их в нормально открытый режим.

Чтобы стать нормально закрытым, давление на входе должно преодолеть эластичность диафрагмы.

В случае обратного давления диафрагма будет прижата к отверстию, что будет эффективно герметизировать отверстие и, таким образом, предотвратить возникновение обратного потока.

Эти типы клапанов в основном используются в вакуумных системах или системах низкого давления.

Подъемный клапан

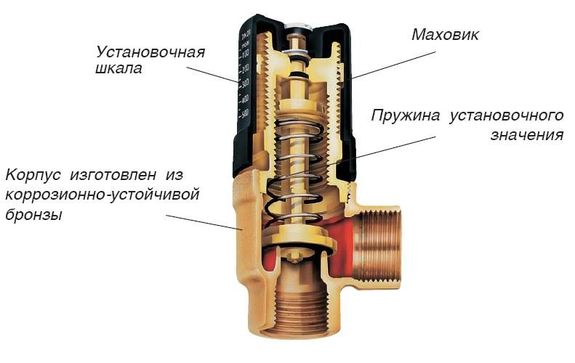

Подъемный обратный клапан состоит из направляющего диска, который поднимается над седлом клапана.

После этого поток включается. В этих клапанах давление срабатывания должно превышать силу тяжести или пружины, чтобы удерживать диск на вертикальной линии.

Обычно эти клапаны должны поворачиваться на 90 градусов, но это зависит от одного обратного клапана.

Когда давление на входе уменьшится и не превысит давление срабатывания, клапан закроется под действием пружины, силы тяжести или противодавления.

Поворотный клапан

Поворотные обратные клапаны, также известные как обратные клапаны с наклонным диском, имеют диск, установленный на шарнире.

Открывается за счет входного давления.

Когда это значение уменьшится, диск закроется.

Запорный клапан

Запорные обратные клапаны представляют собой подпружиненные Y-образные обратные клапаны или подъемные обратные клапаны, которые также имеют функцию ручного управления.

Таким образом, они могут работать как обычный обратный клапан для предотвращения обратного потока.

Но так как есть еще и внешний механизм, его можно использовать для его блокировки, чтобы держать клапан открытым или закрытым.

Таким образом, этот клапан может работать как два клапана.

Запорная арматура часто используется в парогенераторах, электростанциях, в системах циркуляции котлов и системах безопасности.

Дроссельный или межфланцевый клапан

Дроссельные и межфланцевые обратные клапаны также довольно распространены и могут использоваться взаимозаменяемо.

Имеют бабочку, пластину или фасонный диск на шарнире.

Также имеется пружина, и всякий раз, когда давление на входе превышает давление открытия, обе стороны открываются.

При наличии противодавления или пониженного давления диск закрывает его.

Клапан Duckbill

В этом клапане поток проходит через мягкую трубку.

Конец такой трубки имеет плоскую форму, похожую на утиный клюв, отсюда и название клапана.

Поток откроет этот конец и позволит жидкости пройти, а когда давление спадет, конец с утконосом вернется в исходную форму и перекроет поток.

Донный клапан

По сути, это обратный клапан, который также включает сетчатый фильтр на входной части.

Эти клапаны закрываются с помощью пружины. Роль сетчатого фильтра заключается в предотвращении попадания мусора в клапан, что предотвращает засорение.

Обратные клапаны для водопровода

Обратные клапаны используются в различных водопроводных системах, в том числе в системах сточных и питьевых вод.
