Как правильно использовать дюбель-гвоздь | Болтзавод

Для проведения монтажных работ все чаще можно встретить такой крепеж, как дюбель-гвоздь. Перед применением рекомендуется ознакомиться с характеристиками и другими особенностями данного метиза.

Конструктивные особенности

Дюбель-гвоздь предназначен для проведения некоторых крепежных работ. Конструкция изготовлена из двух простых элементов — гвоздя и дюбеля. С помощью нее различные предметы надежно закрепляются на бетонном, кирпичном, каменном и других основаниях, которые относятся к плотным полнотелым материалам. Также предусмотрены изделия для плит ДСП и гипсокартона.

Стержень имеет цилиндрическую форму, предусмотрена небольшая распорная часть. Элемент в процессе монтажа расширяется и прочно закрепляет конструкцию. Встречаются дюбель-гвозди, дополненные специальной манжетой (ограничителем). При этом форма элемента различается — цилиндрическая и потайная.

Также встречаются изделия с резьбой, расположенной на гвозде, и шлицем на головке. Это позволяет устанавливать дюбель-гвоздь с помощью отвертки и значительно облегчает работу.

Для производства дюбеля используется полиэтилен, полиамид или полипропилен. Дюбель-гвоздь требует повышенной прочности, поэтому применяются стальные сплавы. Дополнительно конструкция обрабатывается методом гальванического цинкования. Стандартные показатели диаметра изделия составляют 5, 6, 8 и 10 мм, длина варьируется от 30 до 160 мм.

Применение дюбель-гвоздя для кирпича и бетона

Монтаж крепежного изделия в кирпичную конструкцию предусматривает несколько этапов:

• Необходимо выбрать место установки, обычно это центральная часть кирпича.
• Подготавливается отверстие с помощью ударной дрели. Рекомендуется соблюдать аккуратность, чтобы не разрушить кирпичную кладку.
• Из отверстия удаляется весь мусор и пыль, после чего устанавливается крепеж с помощью молотка.

Если монтаж дюбель-гвоздя производится в бетонную поверхность, применяется следующий алгоритм:

• Намечается место для подготовки отверстия с помощью молотка или кернера.
• Перфоратором пробивается отверстие с соответствующей глубиной. Не забудьте о том, что маркировка метиза должна совпадать с характеристиками бура.
• Удаляется мусор и пыль, патрон устанавливается с помощью молотка в отверстие.
• Забивается гвоздь, при этом часть от головки остается снаружи, чтобы можно было подвесить конструкцию.

Использование дюбель-гвоздя для гипсокартона, кафеля и керамики

Прежде чем установить крепеж в гипсокартон, необходимо учесть массу конструкции. При высоких показателях нагрузки метиз использовать невозможно, поскольку стена из гипсокартона достаточно хрупкая. В остальных случаях для монтажа применяются следующие действия:

• в поверхности подготавливается подходящее по сечению отверстие;
• дюбель-гвоздь до конца аккуратно вводится с помощью молотка, при этом необходимо соблюдать внимательность;
• шуруп закручивается отверткой или шуруповертом.

Кафельные и керамические поверхности тоже требуют аккуратности и осторожности по причине хрупкости. Алгоритм действий схож с предыдущим:

• маркером отмечается место монтажа, можно выбрать как шов, так и поверхность;
• с помощью самореза по металлу выполняется отверстие до 0,5 мм, затем углубляется ударной дрелью.

Не забудьте проделать отверстие в бетонном или кирпичном основании, расположенном под плиткой. После этого устанавливается дюбель-гвоздь.

Пистолет для монтажа дюбель-гвоздя

Предыдущие способы установки метиза отличаются тем, что гвоздь забивается в дюбель. Существует более удобный вариант крепления, который выполняется с помощью строительного пистолета. Это называется “пристреливанием” конструкции к поверхности.

В этом случае используется нестандартный крепеж. На гвозде размещена специальная шайба, обеспечивающая надежную посадку метиза в основании. Монтаж пистолетом отличается тем, что после пристреливания крепежной конструкции шайба смещается в сторону головки дюбель-гвоздя и надежно закрепляется.

Такой вариант подходит для установки металлоконструкций на плотные твердые основания (камень, бетон, кирпич, углеродистая сталь и многое другое). Нередко монтажный пистолет используется для надежной установки козырьков на балконах. Изделие производится по стандарту с показателями длины от 30 до 80 мм, при этом сечение варьируется от 3,7 до 4,5 мм. Дополнительно предусмотрено цинковое покрытие, которое обеспечивает устойчивость к коррозии.

Заключение

Дюбель-гвоздь прост в монтаже, с этим процессом справится даже новичок. Важно правильно выбрать изделие. Если у вас возникли трудности, лучше обратиться к специалисту в магазине, чтобы не ошибиться.

Выбор и применение дюбель-гвоздя в строительстве.

Содержание

• 1 Характеристика крепежа
• 2 Выбор дюбеля
• 3 Установка крепежа
  • 3.1 Монтаж в бетонное и кирпичное основание
  • 3.2 Монтаж в основание из гипсокартона или кафельной плитки
  • 3.3 Установка с помощью строительного пистолета

В современном строительстве нередко возникают ситуации, когда необходимо прикрепить какой-то предмет к основанию. Для этого, как правило, применяют дюбель-гвоздь, который сможет зафиксировать как легкую, так и массивную конструкцию.

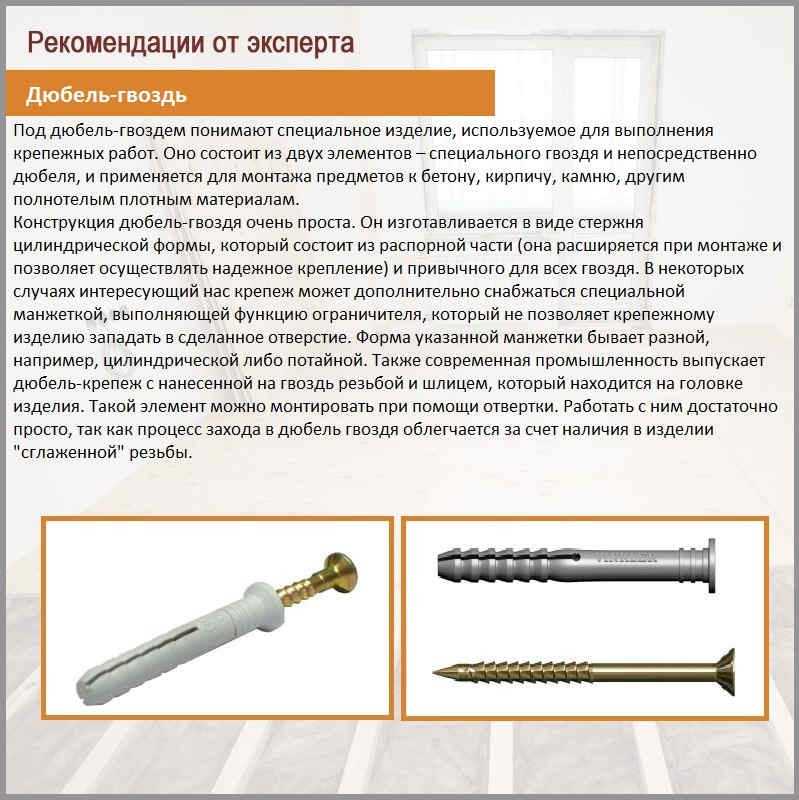

Конструкция дюбель гвоздя в стандартном виде

Характеристика крепежа

Дюбель-гвоздь является крепежной деталью для сквозного монтажа. С его помощью можно легко прикрепить какой-то предмет к базовой поверхности из древесины, бетона, гипсокартона или камня. С ним несложно закрепить плинтуса, источники света, нередко он используется в роли крепежа материала для теплоизоляции частных домов и в других случаях.

За счет простой, но в то же время удачной конструкции такой крепеж легко применять. Так, главными деталями дюбеля являются пластиковый цилиндр с распорной частью и гвоздь. Распорная часть при монтаже расширяется, за счет чего крепление удерживается в стене. Грибовидный гвоздь забивается в уже установленную распорную деталь.

В некоторых моделях присутствует специальная манжетка, которая выполняет функцию ограничителя и не позволяет изделию западать в отверстие. Она может иметь цилиндрическую или потайную форму.

Составные элементы дюбель-гвоздя

Крепеж чаще всего выпускается с резьбой и шлицем на металлической части. Работать с такими элементами намного проще, так как можно использовать отвертку для более легкого захода в отверстие.

Сам дюбель изготавливается из полиэтилена, полиамида или полипропилена. А вот металлическая часть производится из различных сплавов из стали с покрытием поверхности цинком.

Стандартными диаметрами дюбелей являются 5, 6, 8, 10 мм, а длины колеблются от 30 до 160 мм. Эти размеры предполагают возможность применения дюбель-гвоздей для любых оснований и конструкций.

Выбор дюбеля

Ремонтные работы внутреннего и наружного типа редко обходятся без использования дюбель-гвоздей. Но для каждого типа монтажа подбирают определенный тип крепежа. Вот некоторые рекомендации, которые помогут самостоятельно определиться с видом крепежных элементов:

1. Горизонтальный крепеж в бетон или кирпич подразумевает применение дюбеля с наружным диаметром от 6 до 10 мм и глубиной крепления от 30 до 50 мм. Такой дюбель не выпадет и разрешен для применения даже на потолке.
2. Для крепления профильных конструкций на стенах из шлакоблока применяют дюбель 6*40 мм. Другие размеры будут выпадать из отверстия.

Дюбель-гвозди с головкой «потай» 6*40 мм

3. Тяжелые предметы, к примеру шведские стенки или настенные тренажеры, требуют глубину закрепления от 80 до 100 мм.
4. Дюбель 6*60 или 6*80 мм используют в домах панельного типа.
5. При вертикальном крепеже используются распорные дюбели с насечками, так как нагрузка идет вниз.
6. Диаметр отверстия должен быть таким, чтобы дюбель входил в него с некоторым усилием.

Установка крепежа

Универсальной схемы установки крепежного элемента для любой основы нет. В зависимости от типа базовой поверхности, куда крепится дюбель-гвоздь, различается и вид его монтажа.

Монтаж в бетонное и кирпичное основание

Если дюбель монтируется в кирпичное основание, то действовать необходимо по следующей технологии:

1. Выбор оптимального места для отверстия. Обычно это середина кирпича.
2. Бурение материала ударной дрелью. Делать это нужно крайне осторожно, чтобы не повредить кладку. Повышение скорости на инструменте возможно только после того, как просверлено более 10 мм основы.
3. Очищение отверстия от кирпичной крошки и обвалившегося материала.
4. Забивание дюбеля внутрь отверстия при помощи молотка.

Этапы монтажа дюбель-гвоздя в кирпичное основаниеПри работе с бетоном крепеж монтируется так:

1. Наметка отверстия молотком или кернером.
2. Выполнение перфоратором и сверлом для бетона требуемого отверстия. При этом важно понимать, что маркировка диаметра дюбеля должна совпадать с той, что указана на сверле. Само отверстие делается на 5 – 6 мм длиннее дюбель-гвоздя.
3. Удаление пыли из отверстия пылесосом.
4. Углубление цилиндрической части дюбеля молотком.
5. Забивка гвоздя в дюбель. При этом оставляют 2 – 3 мм для беспрепятственного осуществления подвеса.

Установка крепежа в бетонное основание

Монтаж в основание из гипсокартона или кафельной плитки

При работе с гипсокартоном заранее необходимо сопоставить его несущую способность с весом прикрепляемого груза. Если прикрепляемый предмет обладает немалым весом, то дюбель-гвоздь не используется, так как способен разрушить гипсокартон. Обычно используются специальные дюбели для гипсокартона. В случае, когда вес небольшой, технология монтажа не вызывает затруднений:

1. Выполнение подходящего по диаметру отверстия.
2. Введение крепежа так, чтобы чувствовался упор. При этом не стоит стучать по нему сильно молотком, хватит легких постукиваний.
3. Закручивание шурупа отверткой или шуруповертом.

Специальные дюбели в форме бабочки с гвоздями для работы с гипсокартонными основаниями

Так как кафельная плитка относится к хрупким материалам, то в этом случае работы проводятся максимально аккуратно по следующему алгоритму:

1. Отметка места вхождения крепежа в плитку.
   Здесь допускается делать его не только в самой плитке, но и в шве.
2. Создание отверстия глубиной полмиллиметра при помощи самореза по металлу постукиванием молотком по нему. Только после этого разрешается делать полноценное отверстие дрелью ударного типа.

3. Установка крепежного элемента с бортиком в подготовленном основании.

Работа по выполнению отверстия под дюбель-гвоздь проводится крайне аккуратно

Установка с помощью строительного пистолета

Все названные технологии подразумевали монтаж сначала распорной части дюбеля, а потом установку в нее гвоздя. На современном рынке сейчас представлены такие устройства, как пистолеты монтажного типа, которые позволяют осуществлять своего рода «пристреливание» прикрепляемого предмета к основанию дюбель-гвоздем.

В таком случае применяется дюбель определенного типа с наличием специальной шайбы на гвозде, позволяющей плотно смонтировать изделие к поверхности. Принцип работы состоит в том, что после установки дюбель-гвоздя в стене, шайба с его кончика перемещается к головке и надежно фиксирует крепеж.

Строительный пистолет с набором дюбель-гвоздей

Дюбель-гвоздь такого типа нашел свое применение в креплении металлических конструкций к стенам из бетона, натурального камня и кирпича. Чаще всего используется монтажный пистолет с этими крепежными элементами для установки козырьков над входом и балконами. Длина таких гвоздей от 30 до 80 мм, сечение – 4,5 и 3,7 мм.  Выполнены они из стали с цинковым покрытием.

Дюбель-гвозди – современный тип крепежных элементов, которые позволяют осуществить фиксацию любой конструкции к готовому основанию. Работать с ними просто, но важно грамотно выбирать и соблюдать инструкции по монтажу, соответствующие типу базовой поверхности. Только в этом случае возможен качественный монтаж.

Понимание дюбелей и штифтов « EW Hannas Inc. Оставить комментарий

При работе с любым деревом вам понадобятся штифты для надежной фиксации деревянных деталей. Это гарантирует, что ваши поделки будут достаточно прочными в каждом суставе. Вы можете использовать установочные штифты в структурных усилениях, таких как опоры полок, изготовление шкафов, оси игрушечных колес, подвижные игровые элементы и многое другое.

Читайте дальше, чтобы узнать больше.

Что такое деревянные штифты?

Деревянные штифты представляют собой прямые сплошные штифты со скошенными концами. Эти штифты помогают во время выравнивания и вставки, обычно используются в качестве застежек.

Что такое деревянные дюбели?

Изготовлены из цилиндрического деревянного стержня, обычно нарезанного на более короткие отрезки. Вы можете приобрести широкий ассортимент предварительно нарезанных дюбелей, готовых к использованию в вашем проекте.

Как работают штифты?

Чтобы штифты заработали, вы должны сначала просверлить отверстия в деревянных деталях, которые идеально подходят для ваших штифтов. Затем вы можете вдавить штифты в отверстия, чтобы впоследствии прикрепить другие куски дерева. Когда вы вставляете установочный штифт в концентрические отверстия двух или более компонентов, он фиксирует их и надежно удерживает вместе. Небольшая переходная посадка или натяг также используются для сжатия штифта и создания достаточного трения, чтобы прочно удерживать штифт в отверстии.

Преимущества использования деревянных штифтов и дюбельных соединений

Аппаратное обеспечение не требуется

При использовании дюбелей в вашем проекте по дереву вы можете отказаться от гвоздей, шурупов и скоб. Это означает, что вы также избежите возможных травм, вызванных этими элементами оборудования при соединении деревянных деталей. С эстетической точки зрения ваш проект будет иметь профессиональный законченный вид, потому что шурупы не будут нарушать рисунок волокон.

Универсальность

Вы можете использовать дюбельные соединения в плоских или угловых соединениях, а также в сложных соединениях. Вы можете сделать усиленные дюбели для использования в таких предметах, как полки и шкафы, которые требуют особой точности.

Более прочные соединения

Штифтовые соединения обеспечивают дополнительную прочность деталям, которые постоянно растягиваются или скручиваются. Эти соединения обеспечивают еще более надежное соединение, чем использование хвостовика и штифта.

Различные типы деревянных штифтов

Когда деревянные дюбели разрезаются на штифты, они используются в качестве усиления соединений. Обратите внимание, что вы всегда должны оставлять путь для выхода воздуха и излишков клея, как только вы вставите дюбель на место. Если вы решите ударить по дюбелю, чтобы сбросить гидравлическое давление, это может привести к расколу дерева.

Если вы соедините две деревянные детали с помощью дюбелей, вставленных в глухие отверстия, вы можете поместить кусочки дроби между древесиной, чтобы после их зажима образовались углубления. После отпускания зажима углубление указывает на центральную точку, где можно сверлить.

Вот разные типы дюбелей:

• Остроконечные дюбели
• Дюбели с цветовой маркировкой
• Окрашенные и обработанные дюбели
• Шпонки с прорезями
• Шипованные дюбели
• Дюбели с торцевыми отверстиями
• Ступени лестницы
• Штифты с гравировкой или штампом
• Колья – Дерновые колья, Колья для растений
• Шканты для рукоделия
• Шампуры
• Яблочные палочки
• Косметика и здравоохранение – ватный аппликатор, палочки для макияжа и палочки для кутикулы
• Поляки
• Зефирные палочки
• Ручки для швабры
• Палочки для вымпелов

E.

W. Hannas производит превосходные дюбели для ваших нужд Штифты

облегчают ваши работы по дереву, потому что вам не нужны крепежные детали, и вы действительно получаете более прочные соединения. Более того, ваш окончательный проект будет иметь профессиональный законченный вид. Если вы планируете работать над своим следующим проектом по дереву, приобретите дюбельные штифты высочайшего стандарта от EW Hannas. Свяжитесь с нами сегодня, чтобы получить необходимую деревянную деталь на заказ.

Зачем и как делать шпунтовое соединение

Применение дюбельного соединения

Соединение на дюбелях чаще всего используется в столярных и деревообрабатывающих работах для соединения двух или более деревянных частей. Типичные области применения, в которых используются дюбельные соединения, включают (но не ограничиваются) изготовление мебели, изготовление полок, усиление стыковых соединений и изготовление игрушек. На самом деле, любая работа, где вам нужно соединить два куска дерева, может заслуживать соединения дюбелями.

Как сделать шпунтовое соединение

Сейчас мы продемонстрируем, как сделать шпоночное соединение с помощью Triton TDJ600. Посмотрите наше пошаговое видеоруководство по этой модели, в котором объясняется все, что вам нужно знать о дюбельных соединениях.

На рынке представлено множество дюбелей, из которых можно выбирать. Вы можете купить широкий ассортимент деревянных дюбелей в Toolstop.

Как сделать шпунтовые соединения с помощью Triton TDJ600

Triton TDJ600 — какие функции он предлагает?

Ключевой особенностью TDJ600 является точность, с которой вы можете регулировать высоту и глубину сверления в материале. Частично это связано с системой реечной передачи, встроенной в инструмент, и четким, калиброванным обзором разреза, который вы получаете при использовании инструмента.

Отверстия расположены на расстоянии 32 мм друг от друга, что является отраслевым стандартом, а конструкция TDJ600 такова, что они будут точно квадратными. В комплекте со станком поставляются 8-мм фрезы для дюбелей, которые при необходимости можно заменить на 10-мм или 12-мм фрезы.

Точная настройка реза — еще одна ключевая особенность TDJ600, будь то угол (регулируется с помощью передней пластины), высота (с помощью системы реечной передачи) и глубина реза (с помощью стопора, установленного на сбоку машины).

Каждая регулировка четко обозначена с помощью рельефных направляющих, которые в совокупности делают настройку TDJ600 очень быстрой и полностью интуитивно понятной.

Резка шпунтового соединения должна быть легкой, и после того, как TDJ600 настроен для резки, остается только приложить переднюю пластину к материалу и нажать.

Очевидно, что вы хотите иметь полный контроль, и инструмент предлагает отличный баланс и эргономику, чтобы обеспечить этот контроль. Передняя ручка для тюков большая и цепкая, а корпус достаточно компактный, чтобы можно было обхватить рукой. Противоскользящие штифты (или зажимные зубья) на передней пластине можно отрегулировать таким образом, что вам гарантировано, что инструмент не будет скользить или двигаться во время резки.
