Как правильно проводить измерения штангенциркулем

» Как правильно проводить

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

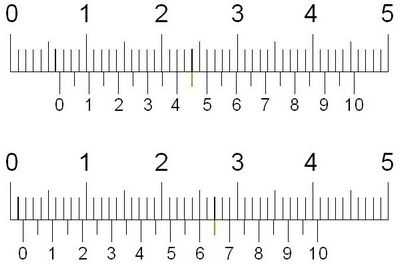

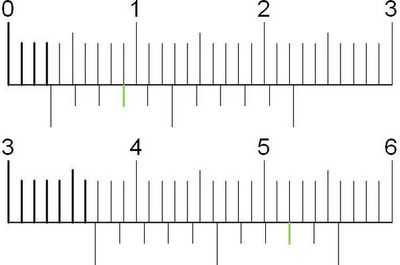

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

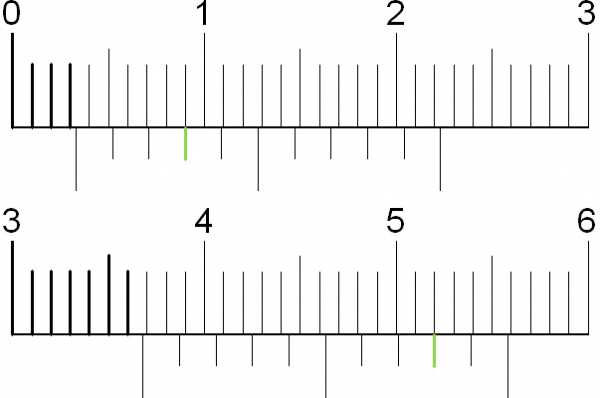

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

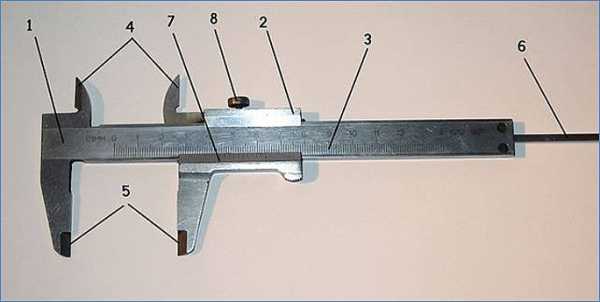

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

1. Штанга.
2. Рамка.
3. Губки для наружных измерений.
4. Губки для внутренних измерений.
5. Линейка глубиномера.
6. Стопорный винт для фиксации рамки.
7. Шкала нониуса. Служит для отсчета долей миллиметров.
8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

• Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
• Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
• При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
• Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
• Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Уровень является незаменимым инструментом при выполнении ремонта. Правильный выбор этого измерительного инструмента значительно повышает качество работ и экономит время. По конструкции можно выделить пять основных видов строительных уровней.

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Для определения его показаний необходимо просуммировать значения шкалы стебля и барабана. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Влажность воздуха играет важную роль в формировании комфортных условий жизнедеятельности людей, животных и растений. Измерителями влажности воздуха являются гигрометры и психрометры. Они успешно решают задачу постоянного контроля над микроклиматом.

Совет 1: Как правильно пользоваться штангенциркулем

Не только на производстве, но и в быту нередко возникает необходимость узнать размеры небольших деталей. Чтобы измерить диаметр сверла или сечение провода, определить размеры внутренней выемки в заготовке, удобнее всего воспользоваться штангенциркулем. Этот инструмент довольно прост в использовании, хотя работа с ним и требует некоторого навыка.

Устройство штангенциркуля

Измерительная линейка предельно проста в применении, но мерить ею предметы можно лишь с очень невысокой степенью точности. Если условия задачи предъявляют более высокие требования к результатам измерений, лучше всего использовать специальный вид контрольно-измерительного инструмента, который носит название штангенциркуля. Это устройство дает возможность определять внутренние и наружные размеры объектов, а также глубину небольших отверстий.

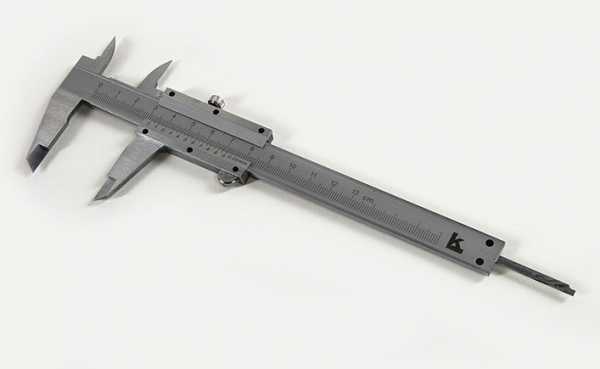

Традиционный штангенциркуль состоит из удлиненной штанги, снабженной неподвижными губками. По штанге перемещается рамка, имеющая подвижные элементы и стопорный винт. На плоской поверхности штанги имеются отсечки, воспроизводящие шкалу с ценой деления в один миллиметр. Длина стандартной шкалы, как правило, равняется 150 мм, хотя можно встретить и более внушительные модели. На подвижной части инструмента можно увидеть шкалу вспомогательного назначения, которую именуют нониусом.

Как пользоваться штангенциркулем

Чтобы провести измерения с использованием обычного штангенциркуля, необходимо подготовить инструмент. Для этого требуется развести губки штангенциркуля на достаточное расстояние, а затем плотно обжать ими измеряемый объект, к примеру, сверло или металлический прут. Не нужно прилагать при этом чрезмерное усилие, чтобы не повредить инструмент.

Теперь нужно посмотреть на самую первую (левую) метку, имеющуюся возле нижней шкалы, чтобы выяснить, на каком делении она установилась. Например, если метка расположилась между нулем и единицей, это означает, что предмет имеет размер меньше сантиметра. Следующий шаг состоит в том, чтобы выяснить, с каким из делений верхней шкалы метка совпадает. Если она находится напротив деления 7, то размер измеряемого объекта составляет 7 мм.

При помощи штангенциркуля можно измерять также и десятые доли миллиметра. Если нижняя метка установилась между цифрами 7 и 8, нужно посмотреть, которая из меток в точности совпадает с риской на верхней шкале, составляя с ней единую линию. Совпала пятая метка? Это свидетельствует о том, что к полученному результату требуется прибавить полмиллиметра. Число дополнительных меток на нижней шкале может быть равно 10 или 20, что определяется классом точности штангенциркуля.

Внутренний диаметр штангенциркулем измерять также не слишком сложно. Для этой цели инструмент имеет две слегка заостренные губки в верхней части. Их нужно вставить между внутренними поверхностями выемки или трубы, а потом раздвинуть до упора. Все остальные измерительные действия при этом будут теми же, что описаны выше для внешних измерений.

Совет 2: Как измерять штангенциркулем

При выполнении столярных или слесарных работ регулярно требуется измерять различные отверстия. Обычная линейка для этого не очень подходит, поскольку ею трудно измерить, например, выемку. Кроме того, она дает точность до 1 мм, и этого не всегда бывает достаточно. Для более точных измерений применяется штангенциркуль, который позволяет определять внутренние и внешние размеры с точностью до 0,1 мм.

• Штангенциркуль
• Деталь, которую нужно измерить
• Тиски

Рассмотрите штангенциркуль. Самый распространенный из них состоит из штанги с губками. Губки неподвижны. На штанге есть миллиметровая шкала. Длина ее составляет 150 мм. По штанге перемещается рамка, на ней подвижные губки. На подвижных губках расположена вспомогательная шкала длиной 19 мм. Она разделена на 10 равных частей, расстояние между делениями 1, 9 мм. Эта вспомогательная шкала называется нониусом. Перед измерениями проверьте точность штангенциркуля, совместив губки. Нулевые отметки основной и дополнительной шкал должны совпасть, а десятый штрих дополнительной шкалы совместиться с девятнадцатым штрихом основной. Штангенциркуль позволяет измерить и глубину отверстия, для этого на обратной стороне штанги есть глубиномер.

Закрепите деталь в тиски. Если тисков нет, закрепите ее любым другим способом, чтобы она не двигалась, в противном случае измерение будет неточным.

Для измерения внешних параметров охватите деталь подвижной и неподвижной губками. Слегка прижмите губку к детали, чтобы не вызвать механических повреждений и не сломать штангенциркуль. Зафиксируйте губки опорным винтом.

Посмотрите, с каким делением основной шкалы совпала первая риска нониуса. Это деление обозначает количество целых миллиметров детали. Посмотрите, где риски обеих шкал точно совпали в следующий раз. Сосчитайте деления на нониусе. Это число будет обозначать десятые доли миллиметра, его необходимо приплюсовать к числу целых миллиметров.

Внутренние параметры измеряются другой парой губок, которые вставляются внутрь выемки. Подсчет ведется точно так же.

Как правильно пользоваться штангенциркулем?

Штангенциркулем можно измерять как наружные, так и внутренние размеры (например, внутренний диаметр кольца, шайбы). Но наиболее распространено измерение наружных размеров.

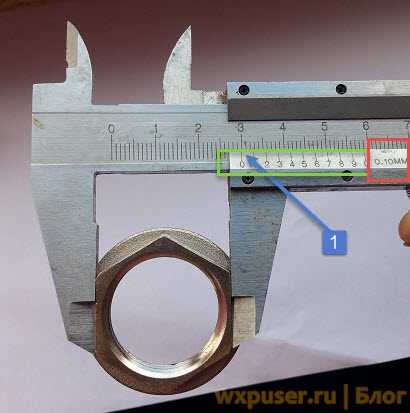

На штангенциркуле, показанном внизу, измерили толщину палки. Как видно из фото, диаметр палки равен приблизительно 2 см. (каждая цифра на верхней шкале здесь обозначает сантиметр, каждое маленькое деление – миллиметр). Это определилось следующим образом: посмотрели на самую левую риску нижней шкалы и посмотрели, с чем она пересекается на верхней шкале. Нам важно определить цифру верхней шкалы, которая находится ЛЕВЕЕ нижней риски. Это цифра 2. Значит, 2 см. или 20 мм.

Чтобы более точно измерить толщину этой палки смотрят еще раз на НИЖНЮЮ шкалу (она называется нониус). Главное найти теперь, где нижняя риска ТОЧНО совпадает с какой-нибудь риской верхней шкалы. Здесь это совпадение получилось точно напротив цифры 3. По нижней шкале эта риска соответствует 5 делениям нониуса. Деления же нониуса, в отличие от верхней шкалы, равны 0,1 мм. Если 5 делений, значит, получается 0,5 мм.

Теперь к 2 сантиметрам, определенным по верхней шкале, добавляем 0,5 мм. полученные по нижней и получаем: 20 мм + 0,5 мм = 20,5 мм.

Это будет точное измерение (с точностью до десятых долей миллиметра).

автор вопроса выбрал этот ответ лучшим

Как правильно пользоваться штангенциркулем?

Штангенциркуль — это самый распространенный инструмент для измерения, с помощью которого можно выполнить измерение как внешних, так и внутренних размеров нужной детали. Очень легко им измерять диаметр каких-либо цилиндрических деталей, а некоторые модели позволяют измерять и глубину отверстия. Здесь важно правильно пользоваться штангенциркулем .

Смотрите видео как правильно пользоваться штангенциркулем

Как правильно измерить штангенциркулем ширину отверстия

Для этого используем верхними губки штангенциркуля, которые заострены. Следует их поместить вовнутрь требуемой детали и предельно развести в стороны, убедившись при этом, что отсутствует перекос.

Измерьте показания на самой нижней шкале, которая называется нониус. Если отметка ноль совпадет с каким-либо значением на верхней шкале инструмента абсолютно полностью, то это будет числом миллиметров ширины детали.

Однако отметка ноль может не всегда точно совпадать, тогда требуется вычислить число долей. Смотрим на нижнюю шкалу и проверяем какая из рисок абсолютно совпадет с риской наверху. Вести измерение нужно со 2-ой риски, поскольку самая первая является нулевой. Например, если совпала четвертая метка, то нужно прибавить к целому значению еще 0,4 мм. Складываем целое значение в миллиметрах и вычисленные доли, получаем ширину отверстия.

Как правильно измерить штангенциркулем толщину детали

В этом случае следует зажимать имеющуюся деталь нижними губками инструмента, которые самые широкие. Производим измерение как и в первом случае – вначале измеряем целые значения, а после доли миллиметра.

Как правильно измерить штангенциркулем глубину отверстия

Это возможно, если ваша модель штангенциркуля имеет встроенный глубиномер. Прижав торец инструмента к поверхности, просто раздвигайте губки штангенциркуля пока линейка встроенного глубиномера полностью не упрется в днище отверстия. Дальше как просто снимите показания.

Штангенциркулем пользоваться надо правильно.

Этим инструментом можно измерить наружную часть какого либо предмета (небольшого), а также внутреннюю часть некоторых предметов (гайка, труба, зазоры между чем-то).

Штангенциркуль надо развести так, чтобы обхватить измеряющий предмет. Потом смотрим на шкалу. На ней есть деления и цифры. По этим делениям и цифрам определяем величину.

Хорошо правильность использования штангенциркуля показано на видео ниже:

Штангенциркуль – это прибор для осуществления замеров ширины некоторых предметов, например труб небольшого диаметра. Можно измерить как толщину предмета. так и размер отверстия внутри него.

Чтобы измерить предмет, зажмите его губками внешних измерений, либо упритесь в распор отверстия губками внутренних измерений.

Затем посмотрите, какой длине шкалы на штанге соответствует начало шкалы на нониусе.

Чтобы было понятно – вот рисунок с обозначениями:

Источники: http://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html, http://www.kakprosto.ru/kak-841243-kak-pravilno-polzovatsya-shtangencirkulem, http://www.bolshoyvopros.ru/questions/69336-kak-pravilno-polzovatsja-shtangencirkulem.html

Комментариев пока нет!

www.kakpravilno-sdelat.ru

Штангенциркуль -устройство, как пользоваться инструментом, фото

Щтангенциркуль – один из самых распространенных измерительных инструментов. Практически ни одна серьезная деталь из металла не изготавливается без использования этого инструмента. Появившись в конце 17 века, и дойдя до наших дней, он не так уж сильно изменился, разве что стал более точным.

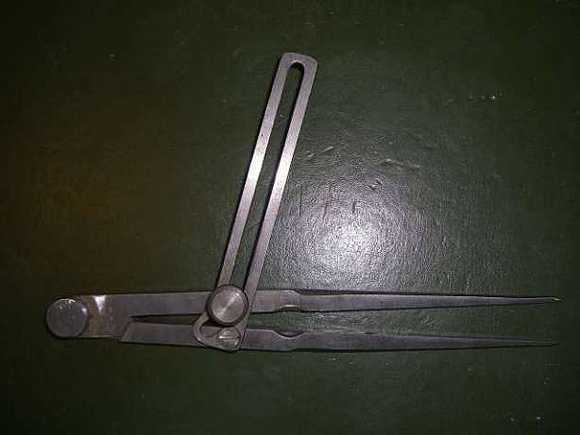

Очевидно каждый, начиная с 1 класса школы, знает, что циркуль — это инструмент, при помощи которого легко чертить окружности и проводить измерения путем переноса расстояния между двумя точками на линейку. Такие же циркули, только из высококачественного металла с закаленными рабочими поверхностями (концами ножек) используются в слесарном деле для осуществления тех же операций, только на материалах, которые радикально тверже бумаги.

Эти приборы не имеют шкалы, а расстояния откладываются на линейке. Очевидно, что для нанесения многократной однотипной и одноразмерной разметки ничего другого и не надо. Отложил один размер, зафиксировал взаиморасположение ножек фиксирующим винтом, накернил центры размечаемых окружностей и размечай до полного истирания концов инструмента. Далее можно произвести заточку, перевыставить размер и продолжать работу.

Однако для подобных работ, но с часто меняющимися размерами нужен более технологичный инструмент. И он, конечно же, появился и очевидно имел приблизительно такой вид.

К одной из ножек циркуля приделали штангу и нанесли на нее разметку. Отпала процедура откладывания размера на линейке. К циркулю добавили штангу и к названию – тоже. Циркуль превратился в штангенциркуль. Также он известен под наименованием кронциркуль (крон – венец). И, правда: коронованный циркуль. Судя по своему месту в линейке измерительных инструментов, он – король.

Основные функции обычного штангенциркуля – измерить наружный или внутренний размер детали. Зачастую к этим параметрам добавляется функция измерения глубины.

Известно простонародное название этого инструмента – штангель, образовавшееся путем выбрасывания из слова самой труднопроизносимой части букв (штангеНЦИРКУль). Именно так между собой называют его слесаря и рабочие других профессий, связанных с использованием штангенциркуля. Но если вы услышите, что к этой профессиональной сленговой аббревиатуре кто-то добавляет слово циркуль, в итоге получая штангель циркуль – не просите показать его документ об образовании – это в любом случае липа.

Какие бывают штангенциркули, их устройство и фото

Прежде всего, нужно сказать, что еще с советских времен существует классификация штангенциркулей, насчитывающая 10 основных наименований, не считая специальных инструментов, о которых мы вспомним ниже. Конечно, нет смысла все их перечислять (кто захочет, найдет эту информацию в интернете). Мы рассмотрим только основные варианты исполнения этого инструмента.

На этой фото и фото современного штангеля, размещенных выше, изображен ШЦ-І, инструмент с двусторонними губками, одними – для измерения наружных размеров (5), вторыми – для внутренних (4), имеющий дополнительную штангу глубиномера (6), расположенную в пазу основной штанги.

По штанге (1) с основной шкалой измерений (3) передвигается подвижная рамка (2) со шкалой нониуса (7). Рамка фиксируется прижимным винтом (8).

Из всей номенклатурной линейки штангенциркулей нам еще будет интересен разметочный штангель ШЦР и ШЦТ-І, имеющий твердосплавные напайки концов губок – для разметки деталей из твердых металлов.

Изменения касаются больше частностей исполнения штангенциркулей. Они могут несколько отличаться друг от друга конструктивно (односторонние и двухсторонние губки, наличие или отсутствие рамки микрометрической подачи (8), исполнением из различных материалов т.п.)

И все же для рядового пользователя принципиальными будут отличия инструментов с обозначениями ШЦК – с круговой измерительной шкалой и ШЦЦ – с цифровой электронной шкалой.

Как пользоваться штангенциркулем, точность инструмента

Измерения с точностью до 1 мм интуитивно понятны абсолютно всем и в особых разъяснениях абсолютно не нуждаются. Передвигая подвижную рамку вдоль штанги, зажимая (не сильно) губками деталь, мы отслеживаем на цифровой шкале штанги размер. Все хорошо, когда риска с «0» нониуса четко совпадает с любой из рисок основной шкалы. Это значит, что деталь имеет размер в целых миллиметрах. Но если риски шкалы и нониуса не совпадают, то большинство людей применит термин «больше» или «меньше». К примеру: чуть больше 30 мм для обывателя будет означать размер от 30 до 31 мм. Но пользование нониусом настолько просто, что имея штангенциркуль, продолжать пользоваться подобными величинами – моветон.

Шкала нониуса разбита таким образом, что наиболее точное совпадение ее риски с риской основной шкалы покажет точное значение после запятой в дробном значении размера детали.

Нужно учитывать класс точности инструмента, он обязательно пишется – чаще прямо на нониусе – чему равно одно его деление. Большинство самых распространенных штангенциркулей обладает способностью определять размер с точностью до 1/10 миллиметра, но есть приборы и до 2/100, на них написано 0,02. На принцип пользования нониусом это не влияет.

Кроме умения пользоваться нониусом, важно так же правильно пользоваться штангенциркулем во время проведения измерений, о чем детально рассказывается в следующем видео.

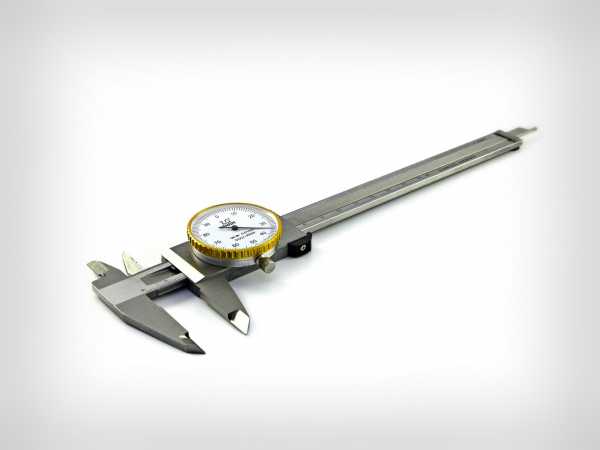

Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение. Здесь важно учитывать значение деления, которое указывается на циферблате.

Для этого штангеля оно составляет 0,02 мм. К плюсам такого исполнения инструмента можно отнести возможность тарирования (физической установки на «0» шкалы циферблата) при сведенных губках с фиксацией зажимным винтом – здесь он снизу циферблата. К явным же недостаткам – исключительную аккуратность в обращении. Слишком велик риск повреждения инструмента при разбивании стекла циферблата. А ведь особую бережность в обращении со штангенциркулем при проведении слесарных, токарных или фрезерных работ обеспечить практически невозможно, поэтому ШЦК все чаще снимается с производства ввиду малого спроса, хотя в домашних условиях, при бережном отношении он может многие годы служить верой и правдой.

Хотя очень недорогие (от 5,5 $) за штуку углепластиковые циферблатные штангеля все же пока удерживают этот тип инструмента на плаву.

Еще одним фактором, влияющим на уход с рынка ШЦК, стало наличие недорогих и менее прихотливых в эксплуатации ШЦЦ – цифровых или дигитальных (от digital – цифровой) штангенциркулей, в основном китайского производства.

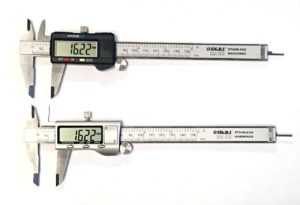

Несколько слов о кнопках на цифровом штангенциркуле. Зеленая вверху – переключатель значений «миллиметры – дюймы». Ремарка: наличие на основной шкале (а также на подвижной рамке) верхней разметки позволяет производить измерения в дюймах, что в общем-то для нас не так уж и актуально. Левая красная кнопка снизу включает и выключает прибор. А вот правая, на наш взгляд, самая интересная кнопка, позволяющая обнулить значение в любом положении губок. Эта функция очень полезна при контроле размера большого числа однотипных деталей, когда номинальный размер выставляется изначально, фиксируется желтой кнопкой, а при замерах мы видим отклонения от него, причем в обе стороны.

Кстати, взаимная проверка точности всех перечисленных типов штангелей, в т.ч. и с разным классом точности измерений, показывает, что даже старые советские инструменты, при условии не убийственных условий эксплуатации, вполне справляются со своей задачей. Важно помнить: наиболее точным значением для наружных размеров будет наименьшее, а для внутренних – наибольшее. Все дело в том, что крайне сложно абсолютно точно позиционировать инструмент при замерах, а искажения дают именно эти неточности. И еще одно: винт фиксации подвижной рамки нужно держать в слегка поджатом состоянии, что предотвратит слишком большой ее люфт на основной штанге. И подводить к детали ее нужно без чрезмерных усилий, которые вынудят этот самый люфт конвертировать в искажение замера.

Разновидности специальных штангенциркулей — фото

Очень часто на основе этого инструмента выпускают специальные измерительные приборы узкого спектра действия (для замера диаметров внутренних и наружных канавок), как заводского изготовления, так и цехового, а иногда и для выполнения одной единственной операции, но очень многократно (для замера расстояния отверстия заданного диаметра от края детали) т.п.

Есть приборы, производящие одновременно несколько замеров.

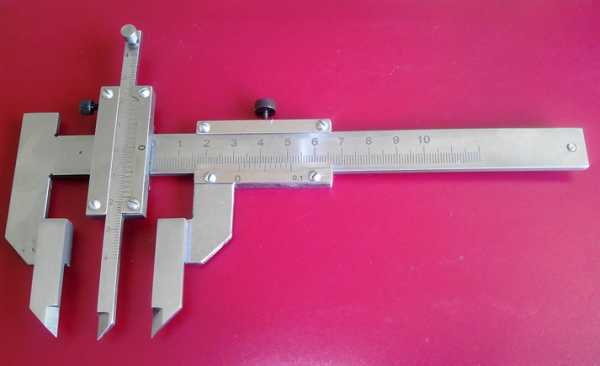

И совсем уж специальные, как штангенциркуль для замера геометрических параметров сварных швов соединений разной толщины.

Существуют в природе такие инструменты, как штангенглубиномеры.

А вот более точные измерения проводятся приборами под названием микрометр (до 1/1000), но дома вряд ли он пригодится.

Также следует помнить, что для инструментов, которые используются на производстве, где необходима высокая точность прибора, рекомендуется делать поверку в специальных учреждениях.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

инженер поможет – Как пользоваться штангенциркулем

      И специалист на крупном промышленном предприятии, и мастер при работе дома, сталкиваясь с необходимостью точных измерений порядка сотых долей миллиметра, вынуждены отложив рулетку или линейку, обратиться за помощью к штангенциркулю.

      Этот универсальный инструмент способен не только измерить диаметр и линейный размер наружных и внутренних поверхностей, глубину отверстий, но также и разметить заготовки деталей, нанести линии границ для последующей их обработки.

       История создания штангенциркуля уходит корнями в средние века. Первые упоминания мы находим о том, что в начале 16 века Педру Нунишем, португальским математиком, был изобретён нониус – прародитель штангенциркуля. Позже, в 1631 году во Франции математик Вернье создал аналогичный инструмент, названный верньером или нониусом. Впоследствии нониусом назвали шкалу на рамке прибора.

        Штангенциркуль – это обычный циркуль на немецком языке, приспособление для проведения дуг, окружностей большого диаметра. Сам измерительный инструмент по-немецки – Messschieber (Schieblehre), что в дословном переводе значит – раздвижной измеритель (линейка). Линейка-штанга дала название этому прибору. В советские времена штангенциркуль с глубиномером называли «колумбусом», а более высокого качества, применяемый, например, в авиастроении, оборонной промышленности – «маузером», по названию компаний, осуществлявших их поставки.

        В наше время существует несколько видов штангенциркулей с различной точностью измерений. Согласно ГОСТу их изготавливают четыре основных типа:

1) тип I – двусторонние с глубиномером;

2) тип Т-1 – односторонние с глубиномером и измерительными поверхностями из твердого сплава;

3) тип II – двухсторонние;

4) тип III–односторонние.

        Шкала отсчёта инструмента бывает в виде линейки-нониуса, круглого циферблата со стрелочкой и цифрового электронного индикатора. Штангенциркули типа ШЦК имеют круговую шкалу со стрелкой, на которой мы видим доли миллиметров. Стрелка, наклоненная вправо, показывает на сколько сотых миллиметра размер больше целого значения. Стрелка влево – на сколько долей миллиметра величина измерений меньше целого числа. Тип ШЦЦ снабжён цифровым индикатором, показывающим на электронном табло точные измерения до двух знаков после запятой. Инструмент также может измерить глубину паза и внутренний диаметр детали. Штангенциркули IIи III типа комплектуются разметочным приспособлением с устройством для тонкой установки рамки с микрометрической подачей. В условном обозначении инструмента указывается его тип, вид шкалы и устройства отсчёта, диапазон измерений и цена одного деления. Например, ШЦК-1-250-0,02 – это штангенциркуль I типа, шкала круговая, диапазон – до 250 миллиметров, цена деления – 0,02 мм.

        Подробно рассмотрим устройство прибора на примере ШЦ-1. Он состоит из штанги, рамки, двух пар губок – для внутренних и наружных размеров, шкалы нониуса и шкалы штанги, линейки глубиномера и стопорного винта для фиксации рамки. Штанга похожа на линейку длиной 150 мм с ценой деления 1 мм, на ней нанесены цифры, означающие величину в сантиметрах. Неподвижные губки установлены на штанге. Благодаря форме дополнительных губок, напоминающей лезвия ножа, во время снятия внутренних размеров шкала сразу покажет нам их итоговые цифры. Линейка глубиномера прикреплена к двигающейся рамке. По штанге в пазах может двигаться рамка с подвижными губками. При проведении измерений она фиксируется с помощью стопорного винта. Дополнительная шкала нониуса на рамке имеет 10 делений шириной 1,9 мм. Цена деления по нониусу у ШЦ-2 составляет всего лишь пять сотых или одну десятую миллиметра. Для определения размеров внутренних диаметров нужно приплюсовать к полученным числам ширину ступенчатых губок этого инструмента, обозначенную на нём.

        Для того, чтобы штангенциркуль всегда оставался точным измерительным прибором, с ним нужно очень аккуратно обращаться. И до, и после работы его нужно протирать мягкой ветошью, так как остатки пыли или смазки могут повлиять на точность измерений. Для очистки нельзя пользоваться предметами, которые могут нанести механические повреждения. Например, наждачная бумага или канцелярский нож. Хранят инструмент только в сухих местах, защищенных также от попадания солнца и любого нагрева. Во время измерений избегают влаги на поверхностях деталей и руках. Измеряемые изделия должны обладать гладкой поверхностью, чтобы не повредить измерительные кромки. И, конечно же, ни в коем случае не допускается бросать прибор или ронять его на пол.

        Перед работой обязательно нужно провести проверку всех частей штангенциркуля. Губки должны быть ровными, цифры на шкалах – хорошо различимые, а глубиномер не выступает из края штанги. Размеры будут точно определены, если первый штрих на штанге-линейке совпадает с таким же на нониусе, а для ШЦ-1 последняя черта на основной линейке должна совпасть с девятнадцатой по счету линией на рамке. Во время измерений не допускаем перекоса составных частей. После совмещения измерительных кромок и поверхностей детали, фиксируем последнюю при помощи стопорного винта. Размеры определяем, держа штангенциркуль на уровне глаз. Рамка не должна болтаться на линейке, перемещаем её очень плавно, не делая резких движений.

        Итак, приступаем к измерениям длины, ширины или наружного диаметра предметов. Разводим губки для снятия наружных размеров и точно совмещаем с измеряемой плоскостью до достижения строгой параллельности измерительных кромок поверхности заготовки. После этого фиксируем её винтом. Шкала штанги определит целое число миллиметров, а шкала нониуса – цифры после запятой. Линия, по которой штрихи на двух шкалах идеально совпадут, покажет нам количество десятых долей на вспомогательной шкале. То есть, если на рамке эта черта напротив цифры два, значит, добавляем к целому числу на штанге 20 сотых миллиметра.

        Губками для внутренних измерений будем определять внутренний диаметр цилиндрической втулки, например. Заводим их в отверстие перепендикулярно к линии поверхности в точке касания до совмещения с границами отверстия. Размер высчитываем так же, как и при проведении наружных измерений. Измеряя диаметр инструментом ШЦ-2, плюсуем к полученной цифре ширину губок, указанную непосредственно на их поверхности (к примеру, 10). Фиксирующий винт даёт нам возможность застопорить губки по размеру оригинальной детали, и, в дальнейшем, использовать штангенциркуль в качестве стандарта для заготовок.

        Глубину детали измерим линейкой-глубиномером. Аккуратно выдвигаем её из штанги до тех пор, пока она не упрётся в дно измеряемой заготовки или в поверхность, на которой она установлена, в случае сквозного отверстия.

       Для разметки деталей применяется штангенциркуль типа ШЦ-2. С помощью верхних губок инструмента можно нанести засечки, провести окружности, отметить границы заготовки.

       Напоследок, о народных умельцах, которые экономят на покупке инструмента. Затачивая штангенциркуль ШЦ-1 на шлифовальном круге, они получают приспособление для разметки поверхностей, аналогичное ШЦ-2. Заострёнными губками для снятия наружных размеров можно чертить окружности или размечать заготовки. Единственный недостаток: из-за нагрузок этот инструмент прослужит недолго, и его опять нужно будет покупать и обрабатывать.
