Примеры расчета арматуры стальной для строительства фундамента.

Кому будет полезна статья?

Данная публикаци будет полезна для тех, кто занимается строительством частного или дачного дома и других хозяйственных построек, поскольку при строительстве масштабных строений используются сложнейшие формулы, где учитываются все возможные факторы.

Расчет необходимого количества металлической арматуры для строительства фундамента зависит от  его типа. Мы рассмотрим два наиболее пополярных:

Плитный фундамент:
Используется исключительно рифленая арматура диаметром от 10мм. Т.е, чем тяжелее дом, тем больше диаметр арматуры, а если этот фундамент ложится на слабый грунт, тогда диаметр арматурного прутка берется еще больше, и составляет 14-16мм
Выбор диаметра зависит от следующих факторов:

• Вес здания;
• Вид грунта.

Стандартный шаг арматурного каркаса составляет 20см. Укладывается каркас в два пояса.

При строительстве фундамента 8х8м подходит арматура №12мм.
Пример расчета:
8м/0,2м=40шт прутков вдоль и 40 шт поперек. ( длина прутка 8м), итого на один пояс понадобится 80 прутков, а на два пояса 160 шт соответственно.
160шт *8 мм= 1280м. +3,5%= 1324м.
Вес стали арматурной равен 1324м*0,888кг= 1175,7 кг

Общая длина горизонтальной арматуры №12= 1324м. Вес = 1175,7 кг

Помимо этого, оба пояса соединяются между собой арматурой диаметром около 6мм. Соединение арматурных сеток осуществляется в местах пересечения прутков арматуры, т.е.  41 *41= 1681шт. При толщине плиты в 30см, и отступах в 5 см от края, длина вертикального прутка составляет 20см. Т.е. 0,2м*1681шт=336,2 метра погонных арматуры.
Вес арматуры равен 336,2м*0,222кг=74,7 кг

Общая длина вертикальной арматуры № 6= 336,2м, общий вес 74,7кг.

Ленточный фундамент

Данный тип фундамента является наиболее популярным. Для его строительства подходит арматура меньшего диаметра, чем для плитного и обычно составляет №10мм- №12мм-№ 14мм.   Это с вязано с тем, что лента менее склонна к изгибу, чем плита, за счет того, что высота ленты в разы больше ее ширины. Но не зависимо от высоты фундамента всегда используется только 2 уровня армирования. Прутки арматуры укладываются на расстоянии 5см от поверхности, по 2, реже по 3 или 4 прутка в поясе (на слабом грунте или тяжелого здания). Расчет расхода арматуры для ленточного фундамента 8х8м с одной несущей стеной, высотой ленты -70см и шириной 40см: Для начала определяемся с диаметром арматуры и числом прутков в одном поясе: допустимое количество армирующих элементов в основании ленточного фундамента рассчитывается исходя из СНиП 52-01-2003 «Бетонные и железобетонные конструкции» и не должно составлять менее 0,1 % от S поперечного сечения ЖБ элемента.



Т.е. 700*400=280 000 мм2 или 2800см2., 0,1% =2,8 см2. Исходя из данных таблицы и учитывая, что, если длина одной стороны более 3м – допускается толщина прутка не менее 12мм;  выбираем диаметр и количество стержней арматурного проката.

Допустимый диаметр горизонтальной арматуры – 6мм, если высота каркаса менее 80см, и -8мм, если 85см и выше.

Длина всей ленты для строения размером 8х8м и с 1й несущей стеной составляет 40 м/п . Для основного каркаса в 3 прутка расход арматуры периодического профиля на два пояса составит 40м*6шт=240м+3,5% = 248м/п. Поперечные стержни устанавливаются на расстоянии около 50см. С шириной ленты 40см и высотой 70см, учитывая отступы, длина всех прутков составит :

На одно соединение нам понадобиться 1,8м арматуры:  30см*2+60см*2=1,8м.
При длине в 41см и шаге 50см необходимо 82 соединение: 41/0,5= 82. То есть , общая длина поперечной арматуры составит 147,6 метров погонных.
Общая длина горизонтальной арматуры №12= 248м. Вес = 220,2 кг

Общая длина вертикальной арматуры № 6= 147,6м, общий вес 32,8кг.

Опубликовано: 11.12.2015

Поделиться:

Вернуться к списку новостей

Расчет арматуры для армирования ленточного монолитного фундамента под дом, как рассчитать количество бетона и опалубки на прочность



Грамотное устройство основания здания – залог его длительной и безопасной эксплуатации.

Перед тем как правильно рассчитать ленточный железобетонный фундамент для дома, измеряют его геометрические данные. При наличии допущенных ошибок в проекте, образование трещин на стенах, деформация, скорое разрушение постройки неизбежны.

Инженерные вычисления проводят в несколько этапов. Для этого определяют:

Такие действия нужны, чтобы сделать возводимую конструкцию прочной и устойчивой. В этом деле не стоит доверять онлайн-калькуляторам – специфика конкретного строительства не учитывается, а поверхностная информация не даст точных результатов. Специалисты подходят к исследованиям комплексно, используя новейшие компьютерные разработки. Они делают расчет ленточного фундамента в программах, разработанных для проектирования и создания документации. Основное ПО:

Софт работает на основе действующих норм и правил, которые описаны в СНиП, СП и другой документации.

Разновидности ленточных типов оснований:

• монолитные – железобетонные;

• сборные, состоящие из отдельных бутовых, железобетонных блоков, кирпича.

Решение по применению материала принимают после проведения инженерно-геологических исследований земельного участка, определения размеров оснований.





Выбор типа фундамента

Какую лучше опору закладывать – плитную или ленточную? Первый вариант экономичнее второго, технология укладки проста и понятна. Однако существуют недостатки монолита:

• большой расход материалов – бетонной смеси и армирования;

• перепад высоты почти в 70 см от высочайшей точки до самой низкой;

• необходимо проведение террасирования территории – разбивка площади на участки с подпорными стенами.

Второй тип также устойчив и прочен. Перед тем как рассчитать глубину ленточного фундамента, необходимо проводить исследования грунтов, хотя степень промерзания не сильно влияет на долговечность постройки. Устройство такого основания имеет свои особенности:

• для сооружения дома на склоне нужно заглубить опорные элементы более, чем на полметра;

• для сохранности ровной плоскости делают выступы для минимизации затрат на спецтехнику, земляные работы и материалы.

Сбор нагрузок и определение ширины фундаментной ленты

Рассмотрим проведение расчетов на конкретном примере. Возьмем грузовую площадку площадью 4х1=4 кв.м. Собираем на 1 метр погонный следующие нагрузки:

1. Вес основания – 1.8 х 0.6 х 2500 = 2700 кг/м.

2. Перекрытия – 1.4 х 0,2 х 2500 х 2 = 4000 кг/м.

3. Наружных стен – 0.4 х 6 х(32 х 24) = 1843 кг/м.

4. Крыши – 4 х 50 = 200 кг/м.

5. Полезной (наличие мебели, присутствующих людей) – 200 х 4 х 2 = 1600 кг/м.

6. Снежная – 120 х 4 = 480 кг/м.

7. Ветряная – 67 х 6 = 402 кг/м.

Общая сумма величин равна 11225 кг/м. При этом закладывают коэффициент с увеличением на возможные ошибки – 1.2. тогда полная нагрузка составит 13.5 т/м.

Эти расчеты приведены с учетом закладки 2-х ж/б перекрытий. Расчет ширины (толщины) ленточного фундамента зависит от индивидуальных нагрузок конкретно взятой постройки.





СПДС GraphiCS

Автоматизации выполнения проектной и рабочей документации в ZWCAD с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)

70 400 ₽

Определение несущей способности грунта

Проведение вычислений делают в несколько этапов:

1. Установление этой характеристики (относительно табличных значений) на участке, где проектируется фундамент, начинают с геологических изысканий. В процессе отбирают и анализируют пробы почвы, которые берут из шурфов скважин.

2. Грунты классифицируют. Для этого используют методы – отмучивания или гранулометрический. С их помощью находят состав, и определяют название.

3. Далее изучают физические характеристики. Применяя метод режущего кольца, устанавливают плотность. Высушивая, взвешивая, определяют влажность. Скручиванием в жгут, испытанием балансирным конусом узнают консистенцию.

4. При надобности, делают дополнительные исследования в лаборатории.

Для точности установления типа почвы при наличии насыпных, мерзлых, других видов, обращайтесь в специализированные компании и геологические организации.

Армирование фундамента

Расчет количества арматуры для ленточного монолитного фундамента для дома проводят согласно требованиям СНиП и других документов.

Схема ж/б конструкции заложена в проекте.

На основании этого:

• проводят вычисления сопротивляемости балки на изгиб – сжатие, скручивание;

• выбирают класс стального прута;

• определяют место ее заглубления;

• узнают марку бетона и т.д.

Эти данные заносят в специализированные программы, которые анализируют данные и выдают готовый результат.

Применение на практике армирования оснований опытом эксплуатации ж/б конструкций без точных расчетов не рекомендовано. В таких случаях для компенсации недочетов создают дополнительный запас прочности путем перерасхода материалов.





Конструирование длинной стены с перепадом

Это один из сложных элементов возведения домов. В СНиП четко оговорено, что фундамент должен располагаться на одном уровне. При невозможности устроить его на установленной отметке, проектируют уступы.

Полый участок не должен быть менее 1.2 метров с разрывом заглубления менее 60 см.

В случае когда для экскаватора нет доступа (скальные местности, болотистые), грунт дорабатывают вручную, чтобы соблюсти требования действующего законодательства.

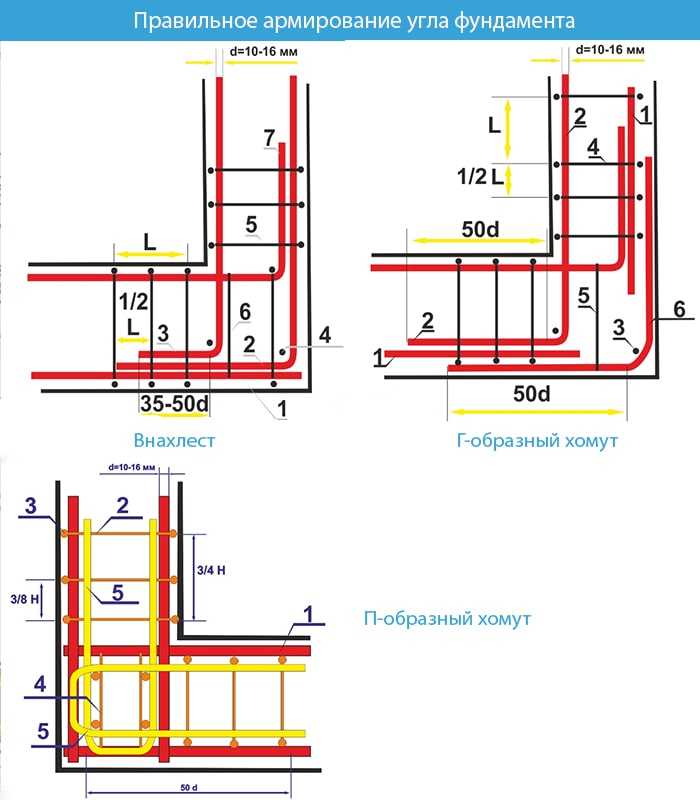

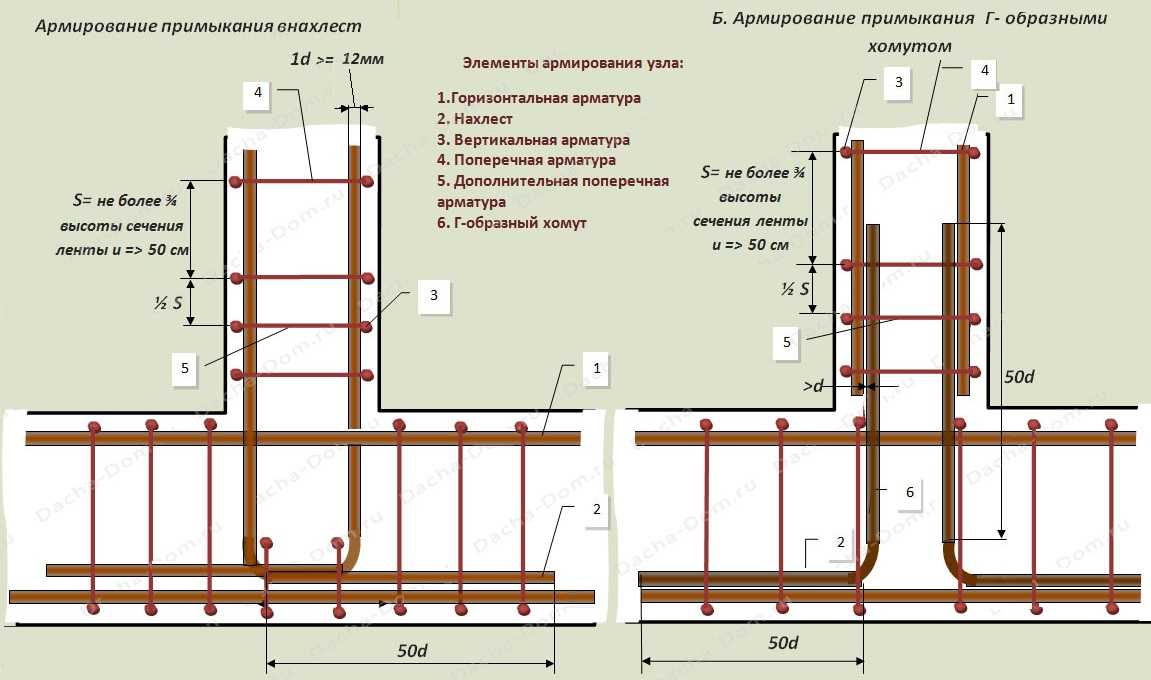

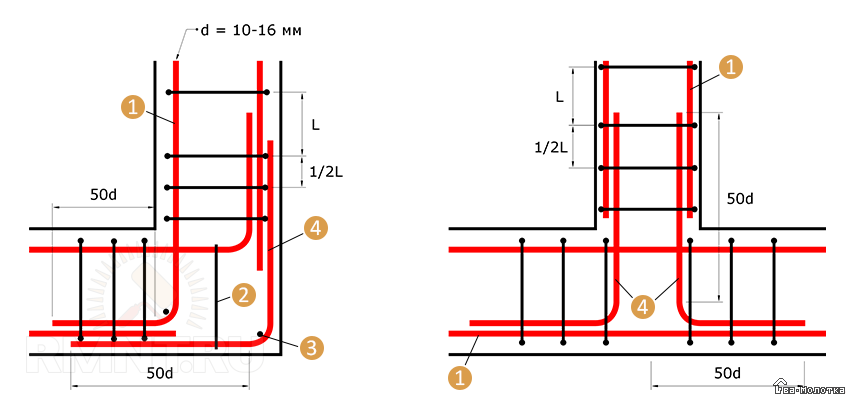

СП по расчету ленточного фундамента предполагает армирование узлов в уступах с их усилением. Для конструирования длинной стены применяют укладку стального прута зигзагом с анкерованием в бетоне не меньше, чем на 400 мм. Под опорные колонны также делают усиливающие фрагменты из арматуры с загибом, которые связывают хомутами.





Программы для проектирования

Чтобы исключить любые неточности и ошибки, приводящие к негативным последствиям (деформация, осадочность), профессионалы пользуются новыми компьютерными технологиями. Используя инженерный и расчетный софт, конструкторы, дизайнеры, инженеры, геодезисты, геологи профессионально справляются с задачами повышенной сложности, заодно облегчая себе труд.

Основное ПО – ZWCAD от компании ZWSOFT, которое, по сути, является аналогом ACAD. Программа многофункциональна, но стоит гораздо дешевле. При приобретении выбирайте версию, которая позволит дополнить ее модулями, надстройками, приложениями.

Зависимо от направленности применения, можно воспользоваться одной из трех доступных версий:

Стандартная. В ней можно просматривать, создавать и редактировать двумерные объекты (детали, планы, макеты) как командами, так и через палитру свойств. Включает следующие функции:

• правильное отображение CAD-объектов, выполненных в другом ПО;

• удобное создание и редактирование через использование инструментальных палитр;

• гибкое изменение настроек чертежа;

• открытие файлов, пересохранение в DWG, DXF, DWT как ранних так и актуальных версий;

• связь с приложениями через технологии COM, LISP, ACTIVEX.

До момента осуществления оплаты, покупатель бесплатно тестирует демо-версию.

Классик. Эта версия больше подойдет для несложных проектов. В ней есть достаточно большое количество инструментов для 2D/3D проектирования, однако не задействуются технологии,обеспечивающие быстродействие на современных ПК. Обновления к этому продукту компания-производитель больше не выпускает.

Professional. Разработана для сложных решений. Позволяет работать с объемными объектами, без ограничений расширить возможности стандартной CAD программы за счет надстроек и  визуализировать модели как частично, так и в общей сцене. Версия Pro содержит все функции Стандартной версии, и в дополнение к ней:

1. Разработка и подключение профессиональных приложений, использующих VBA/.Net/ZRX.

2. Создание, редактирование и  рендеринг 3d-объектов.

Дополнительные модули используют на разных этапах стройки, в том числе для расчета размеров и материалов для сборного ленточного фундамента, армирование и других вычислений.

Компания ЗВСОФТ предлагает пользователям СПДС GraphiCS для ZWCAD. Это ПО предназначено для усовершенствования автопроцесса расчетов, графического представления данных и оформления актов, пакетов исполнительной, технической и административной документации, учитывая законодательные требования. Многоплатформенная программа выпущена компанией CSoft Development.

Для автоматизации выполнения документации по планированию и выполнению работ в соответствии с требованиями Системы проектной документации для строительства (СПДС) создано программное обеспечение СПДС GraphiCS. Оно является встраиваемым предложением к ZWCAD+. Процесс формирования документации регулируется ГОСТом 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации», которым руководствуются в процессе строительства.

СПДС Железобетон – пакет программ для автоматизации оформления ТД, АД и ПД, функционирует вместе с модулем СПДС GraphiCS к ZWCAD. В версии представлены несколько категорий армированных изделий, простых и сложных конструкций ЖБИ. Хороший выбор инструментов позволяет пользователю получать актуальные спецификации любых элементов в табличном варианте. Также предусмотрена возможность ведения ведомостей использования материалов. Обложки, титульные листы актуальны законодательным установленным нормам, образцы штриховок дополнены. ПО устанавливают на графическую платформу основной программы ZWCAD+ 2015 Про и новые версии продукта ZWCAD 2018 Professional.

VetCAD++ – это набор утилит, помогающих в оформлении проектов и чертежей. Они созданы для автоматического выполнения СД, которые функционально расширяют возможности программ для проектирования ZWCAD Professional/AutoCAD, путем предоставления команд и функций для расчета арматуры и бетона, использованием библиотек готовых решений и конструкций и автоматическим формированием требуемых  таблиц. Применение этого пакета избавляет специалистов от ежедневных рутинных мероприятий во время оформления чертежей, спецификаций.



или присоединяйтесь к нашей группе в соцсети



Водоснабжение: как правильно провести воду в частный дом, схема водопровода и рекомендации при монтаже

ZWCAD глазами архитектора. Часть 2.

Конвертер dxf: как конвертировать онлайн в формат xml, jpg, pdf

Проектирование электроснабжения: проект внутренних и внешних систем

Расчет ленточного фундамента – Как действовать – 2023

• Статика зданий
• Шаг за шагом к паркетному полу
  • 1. Анализ плана строительства и состояния грунта
  • 2. Расчет нагрузок здания и транспортные нагрузки
  • 3. Планирование армирования
  • 4. Создание фундамента и плана армирования

Прежде всего: можно не делать расчет ленточного фундамента сами, это дело инженера-строителя, обычно инженера-строителя. Однако здесь вы можете прочитать о том, как действовать при расчете ленточного фундамента , и что играет роль.

Статика зданий

В проектировании конструкций проводится различие между нагрузками на здания и транспортными нагрузками. Строительные нагрузки возникают от самой конструкции, ее стен и крыши, тогда как транспортные нагрузки возникают от нагрузки на здание.

Важную роль при расчете ленточного фундамента играет и качество грунта – в зависимости от его несущей способности ленты фундамента обычно делают шире или меньше.

Шаг за шагом к паркетному полу

• Материалы для рисования
• Таблицы для проектирования конструкций

• Инженер-строитель или инженер-строитель
• Калькулятор и чертежный инструмент

90 Анализ состояния плана строительства и грунта

В самом начале профессионального расчета проводится анализ конструкции здания: какая крыша, где несущие стены, какого размера здание.

После этого качество почвы оценивается соответствующим образом.

2. Расчет нагрузок на здание и транспортных нагрузок

Сначала рассчитываются нагрузки на здание, то есть вес стен, крыши и других компонентов в каждой точке. Для этого необходимо иметь точный план здания.

Из значений строительных нагрузок и транспортных нагрузок можно получить необходимую ширину и плотность отдельных полос фундамента.

3. Планирование армирования

Армирование также имеет решающее значение для несущей способности фундамента. Если определены ширина и плотность фундаментов, то исходя из этого можно рассчитать оптимальное армирование.

4. Создание плана фундамента и армирования

В конце инженер-строитель готовит соответствующий план фундамента и армирования, который необходимо точно соблюдать во время строительства.

Советы и рекомендации

Если вы сами хотите заложить фундамент для небольшого садового домика, для которого не приложен план фундамента, или хотите построить простой небольшой гараж, соблюдайте несколько простых правил: В любом случае поместите полосы фундамента под запланированный внешний вид стены в незамерзающую зону (т. е. примерно на 80 см в глубину) и не делайте их шириной менее 50 см, в случае более широких стен обязательно до ширины стены. Для армирования большинства таких конструкций достаточно обычных арматурных корзин. Если вы сомневаетесь, всегда обращайтесь к инженеру-строителю, чтобы быть уверенным.

FAQ – 💬

❓ Как рассчитать ленточный фундамент?

👉 В широком смысле размер и положение ленточного фундамента обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены .

❓ Как рассчитать фундамент?

👉 Измерьте длину и ширину, которые вы хотите покрыть. Умножьте длину на ширину, чтобы определить площадь в квадратных футах . Преобразуйте толщину из дюймов в футы. Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы.

❓ Как рассчитать стены фундамента?

👉 Объем стены = высота x длина x толщина Это расчет для стены высотой 4 фута, длиной 60 футов и толщиной 6 дюймов: Объем стены = 48 дюймов x 720 дюймов

❓ Что такое глубина ленточного фундамента?

👉 Для ленточных фундаментов обычно подходят сухие плотные гравийные или гравийно-песчаные грунты. Как правило, приемлема глубина 700 мм , если грунт имеет достаточную несущую способность.

👉 Как правило, размеры и расположение ленточного фундамента рассчитываются исходя из общей ширины стены. Традиционные ленточные фундаменты обычно в три раза шире несущей стены, а их глубина равна или превышает общую ширину стены. В результате основание стены передает нагрузку на грунт под углом 45 градусов.

❓ Какой глубины должен быть ленточный фундамент?

👉 Глубина ленточного фундамента должна быть равна или больше общей ширины стены. Ширина фундамента должна быть в три раза больше ширины поддерживаемой стены. Крайне важно, чтобы ленточный фундамент был усилен за счет включения стальной арматуры.

❓ Какие факторы влияют на толщину ленточного фундамента?

👉 Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как водопроницаемость, типы грунта и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.

❓ Как рассчитать ширину фундамента?

👉 Ширина фундамента: ширина фундамента стены или размер фундамента колонны определяется сначала расчетом ожидаемой нагрузки, а затем делением ее на SBC. Таким образом, «Наша миссия – обучать и информировать людей, создавая надежный источник знаний обо всем, что связано с гражданским строительством». Отправить по электронной почте этому блогу!

Видеотабло: Обзор расчета ленточного фундамента

как сделать правильно

Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Изготавливается с учетом СНиП 52-01-2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций проводят с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при набухании грунта.

Усиление фундамента

Содержание

• 1 Расчет арматуры для плитного фундамента
  • 1.1 Пример реального расчета
• 2 Как правильно рассчитать потребность в арматуре для ленточного фундамента
  • 2.1 Армирование фундамента (видео)

Расчет арматуры для плитного фундамента

Плитный фундамент применяется для строительства коттеджей и загородного жилья, а также других зданий без цокольного этажа. Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях. Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.

Статья по теме:

Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент бани, фото и видео.

Сначала определяется с типом арматуры из брусков. Для плитно-монолитного фундамента, который выполняется на твердых, плотных и непористых грунтах с очень малой вероятностью горизонтального сдвига, можно допустить использование арматурный прокат ребристый диаметром 10 мм класса А-I. Если грунт достаточно слабый, пучинистый или здание запроектировано на склоне, арматуру необходимо брать толщиной не менее 14 мм. Вертикальных связей между нижним и верхним рядом сетки будет достаточно, чтобы использовать гладкий стержень A-I 6 мм.

Армированный фундамент

Также очень важен материал будущих стен здания. Ведь нагрузка на фундамент имеет значительные отличия в каркасных, а также деревянных домах и постройках из кирпича или газобетонных блоков. Как правило, для легких конструкций можно использовать арматурный стержень диаметром 10-12 мм. мм, а для стен из кирпича или блоков – не менее 14-16 мм.

Зазоры между стержнями в армирующей сетке обычно составляют около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента. Пересечения перпендикулярных стержней связывают между собой мягкой проволокой с помощью приспособления типа крючковой фурнитуры.

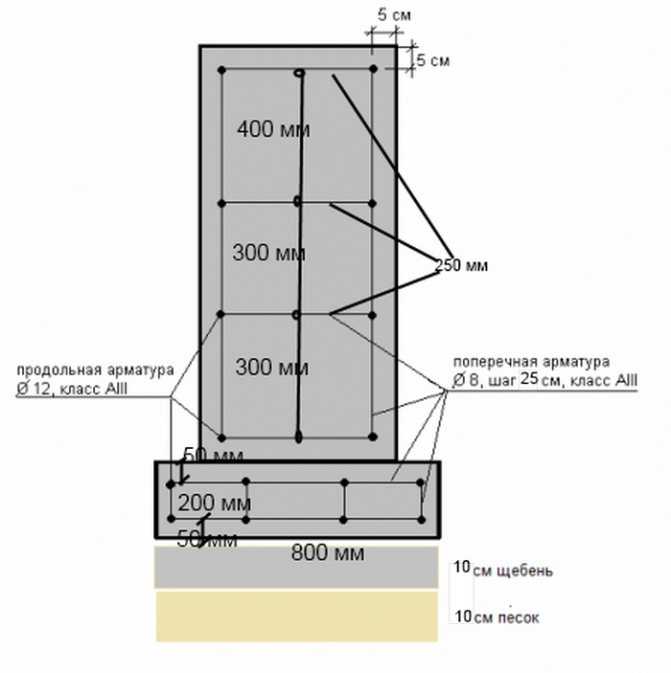

Схема армирования фундамента

Полезный совет! Если объем конструкции очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен автоматически связывать стержни вместе на очень высокой скорости.

Пример реального расчета

Предположим, что нам необходимо рассчитать арматуру для фундамента частного дома из легких газобетонных блоков. Планируется установка на плитный фундамент, который имеет толщину 40 см. Данные геолого-разведочных работ свидетельствуют о том, что грунт под фундаментом среднепучинистый, суглинистый. Размеры дома – 9х6 м:

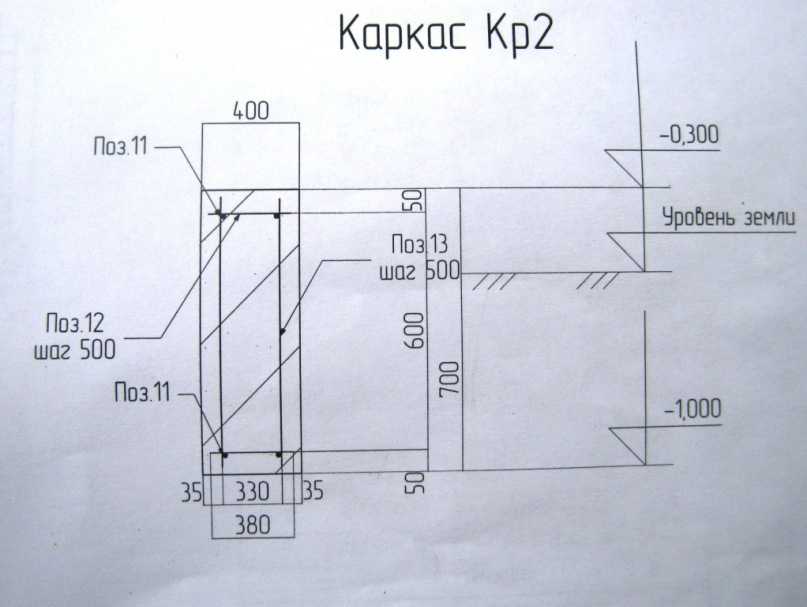

Арматурный каркас

• так как мы задумали достаточно большую толщину фундамента, то нам потребуется залить в него две горизонтальные сетки. Блочная конструкция на среднесуглинистых грунтах требует диаметра 16 мм и оребрения для горизонтальных брусков, а вертикальные брусья могут быть гладкими толщиной 6 мм;
• для расчета необходимого количества продольной арматуры возьмите длину самой длинной стороны стены фундамента и разделите ее на шаг решетки. В нашем примере: 9/ 0,2 = 45 толстых арматурных стержней, имеющих стандартную длину 6 метров. Рассчитываем общее количество стержней, которое равно: 45х6=270 м;

Варианты армирования фундамента

• Таким же образом находим количество стержней арматуры для поперечных связок: 6 / 0,2 = 30 штук; 30х9=270 м;
• умножая на 2 получаем необходимое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
• вертикальные связки имеют длину, равную всей высоте фундамента, то есть 40 см. Их количество исчисляется количеством перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
• получается, что для возведения необходимого фундамента вам понадобится: 1080 м бруса А-III D16; 540 м штанги A-I D6.

Использование арматуры при строительстве фундаментов

Полезный совет! Для расчета массы всей арматуры необходимо использовать ГОСТ 2590. По этому документу 1 погонный метр. Арматура D16 весит 1,58 кг, а D6 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58=1706,4 кг; 540×0,222 = 1190,9 кг.

Для сооружения арматуры также потребуется вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два – 2700. Следовательно, общий расход проволоки на вязание составит 2700х0,4=1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г. Таким образом, его общий вес рассчитывается следующим образом: 1080×6,12 = 6610 г = 6,6 кг.

Пример усиления фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента. Расчет здесь особо не отличается от предыдущего, который был сделан для плитного типа фундамента. Поэтому толщина бруса может быть 12-16 мм при продольном креплении, и 6-10 мм при поперечном и вертикальном креплении. При ленточном фундаменте выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузки в нем намного больше.

Например, рассчитать тип ленточного фундамента для деревянного дома. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Грунт супесчаный пучинистый:

Прутья арматурные

• в случае ленточного фундамента обязательно устройство двух армирующих сеток. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний – при пучении грунта;
• оптимальным видится шаг сетки 20 см. Поэтому для правильного расположения ленты такого фундамента необходимо 0,4/0,2=2 продольных стержня в обоих слоях арматуры;
• для деревянного дома диаметр арматурного прута принимается 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2=96 м бруса. На короткие стороны требуется 2х6х2х2 = 48 м;

Армирование ленточного фундамента

• для поперечин берём пруток 10 мм. Шаг ее укладки составляет 50 см.
  Периметр здания: (6 + 12) х 2 = 36 м. Делим его на шаг: 36/0,5=72 арматурных поперечины. Так как их длина равна ширине фундамента, то общая потребность составляет 72х0,4=28,2 м;
• для вертикальных связей, также применима планка D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножают количество поперечных стержней на количество продольных из них: 72х4 = 288 шт. При высоте 1 м общая длина составит 288 м;
• , то есть для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м стержня А-III Д12; 316,2 м бар A-I D10.

Армирование столбчатого фундамента

Полезный совет! По тому же ГОСТ 2590 можно определить массу всей арматуры исходя из того, что 1 п.
