Как рассчитать мощность конденсатора для пуска электродвигателя: Расчёт конденсатора для электродвигателя 380 на 220: особенности, принцип работы электромоторов

alexxlab | 18.06.2023 | 0 | Разное

Статьи

Включение трехфазного двигателя в однофазную сеть

Включение трехфазного двигателя в однофазную сеть

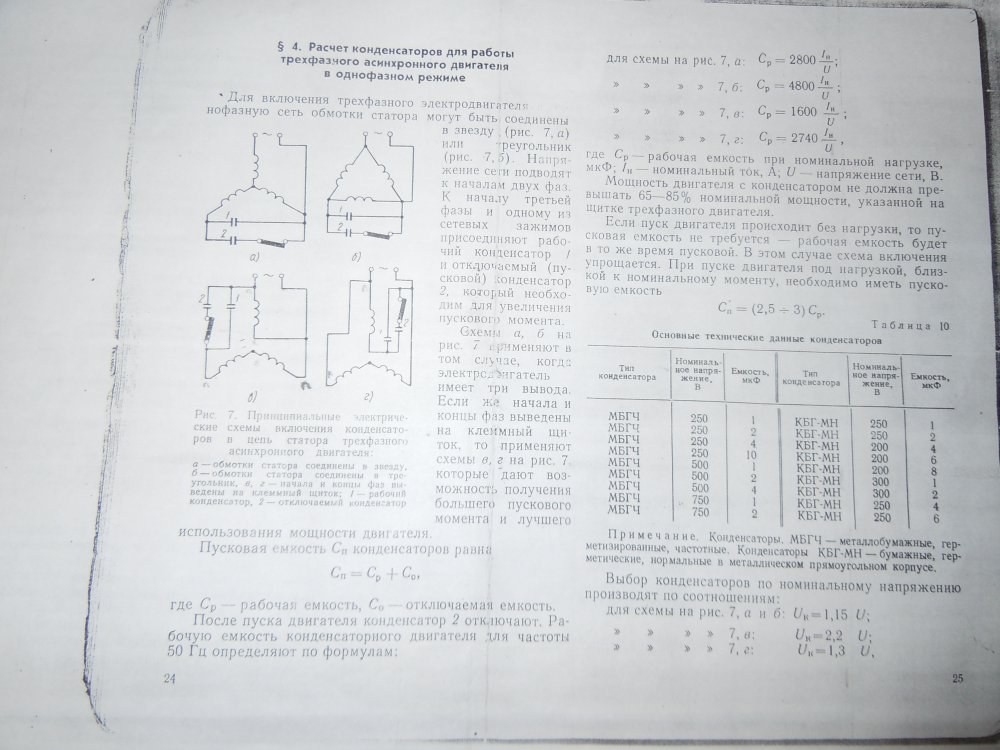

Если, например, в паспорте электродвигателя указано напряжение его питания 220/380, то двигатель включают в однофазную сеть по схеме, представленной на рис. 1

Схема включения трехфазного электродвигателя в сеть 220В:

Ср – рабочий конденсатор;

Сп – пусковой конденсатор;
П1 – пакетный выключатель

После включения пакетного выключателя П1 замыкаются контакты П1.1 и П1.2, после чего необходимо сразу же нажать кнопку “Разгон”. После набора оборотов кнопка отпускается. Реверсирование электродвигателя осуществляется путем переключения фазы на его обмотке тумблером SA1.

Емкость рабочего конденсатора Ср в случае соединения обмоток двигателя в ТРЕУГОЛЬНИК определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток, А;
U – напряжение в сети, В

А в случае соединения обмоток двигателя в ЗВЕЗДУ определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток в А;
U -напряжение в сети, В

Как видно, гораздо эффективнее соединение в ТРЕУГОЛЬНИК. При соединении в ЗВЕЗДУ мощность двигателя падает в разы.

Потребляемый электродвигателем ток при известной мощности электродвигателя можно вычислить из следующего выражения:

, где
Р – мощность двигателя в Вт, указанная в его паспорте;
h – КПД;
cos j – коэффициент мощности;

U – напряжение в сети, В

Емкость пускового конденсатора Сп выбирают в 2..2,5 раза больше емкости рабочего конденсатора. Эти конденсаторы должны быть рассчитаны на напряжение в 1,5 раза больше напряжения сети.

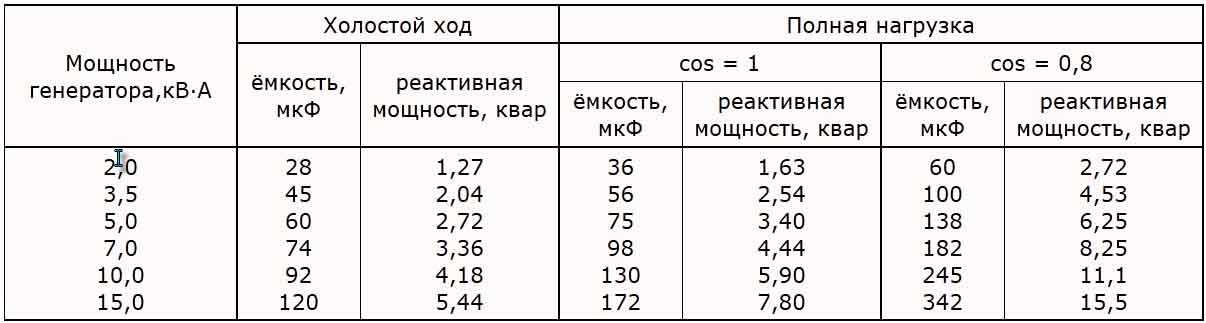

На практике величину емкостей рабочих и пусковых конденсаторов выбирают в зависимости от мощности двигателя (см. таблицу)



Значение емкостей рабочих и пусковых конденсаторов трехфазного электродвигателя в зависимости от его мощности при включении в сеть 220В



Мощность трехфазного двигателя, кВт	Минимальная емкость  рабочего конденсатора Ср, мкФ	Минимальная емкость пускового конденсатора Ср, мкФ
0,4	40	80
0,6	60	120
0,8	80	160
1,1	100	200
1,5	150	250
2,2	230	300



Следует отметить, что у электродвигателя с конденсаторным пуском в режиме холостого хода по обмотке, питаемой через конденсатор, протекает ток, на 20-30 % превышающий номинальный. Если двигатель часто используется в недогруженном режиме или вхолостую, то емкость конденсатора С_р следует уменьшить. Может случиться, что во время перегрузки электродвигатель остановился, тогда для его запуска снова подключают пусковой конденсатор, сняв нагрузку вообще или снизив ее до минимума.

Емкость пускового конденсатора С_п можно уменьшить при пуске электродвигателей на холостом ходу или с небольшой нагрузкой. Для включения, например, электродвигателя мощностью 2,2 кВт на 1420 об/мин можно использовать рабочий конденсатор емкостью 230 мкФ, а пусковой – 150 мкФ. В этом случае электродвигатель уверенно запускается при небольшой нагрузке на валу.



Немного о РЕЗИСТОРАХ…

Резистор – это самый распространенный электронный компонент, название которого произошло от английского слова «resistor» и от латинского «resisto» – сопротивляюсь. Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока.

Единицами сопротивления у резисторов являются – Омы (?), Килоомы (1000 Ом или 1К?) и Мегаомы (1000000 Ом или 1М?).

Основные типы резисторов

По физическому устройству резисторы бывают следующих типов:

• углеродные пленочные;

• углеродные композиционные;

• металлооксидные;

• пленочные металлические;

• проволочные

04.02.2014 Подробнее…

Как выбрать конденсатор для электродвигателя

Электродвигатели используются в каждом доме, так как они являются движущей силой любого бытового прибора. Кроме того, они являются главным составляющим и электроинструментов. Именно по этой причине домашним мастерам хочется узнать побольше о работе прибора и его характеристиках.

В большинстве случаев электродвигатели имеют систему трехфазного подключения к сети. И для домашней сети они получаются слишком мощными и не отдают полностью свою рабочую силу.

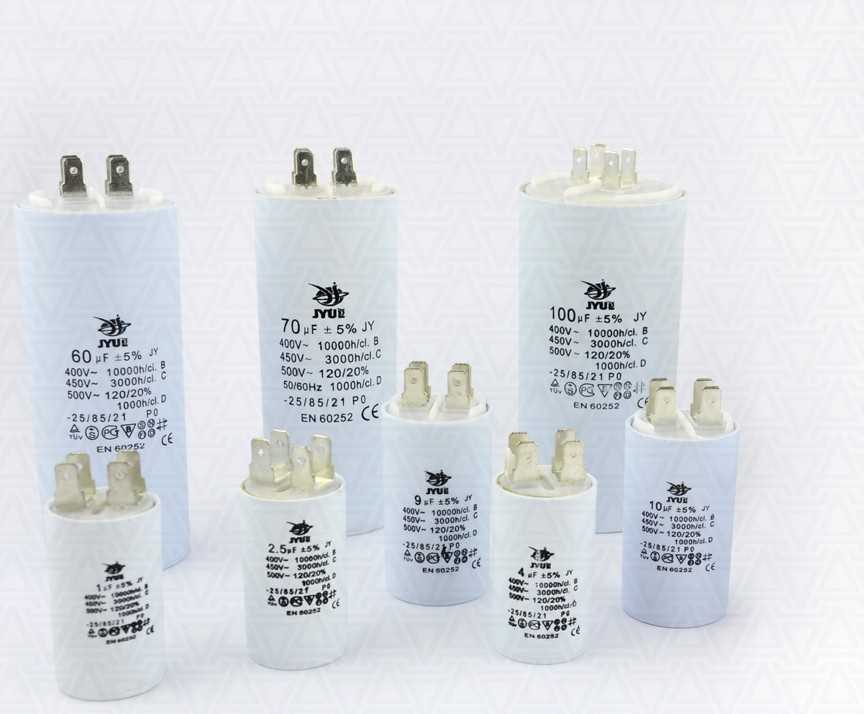

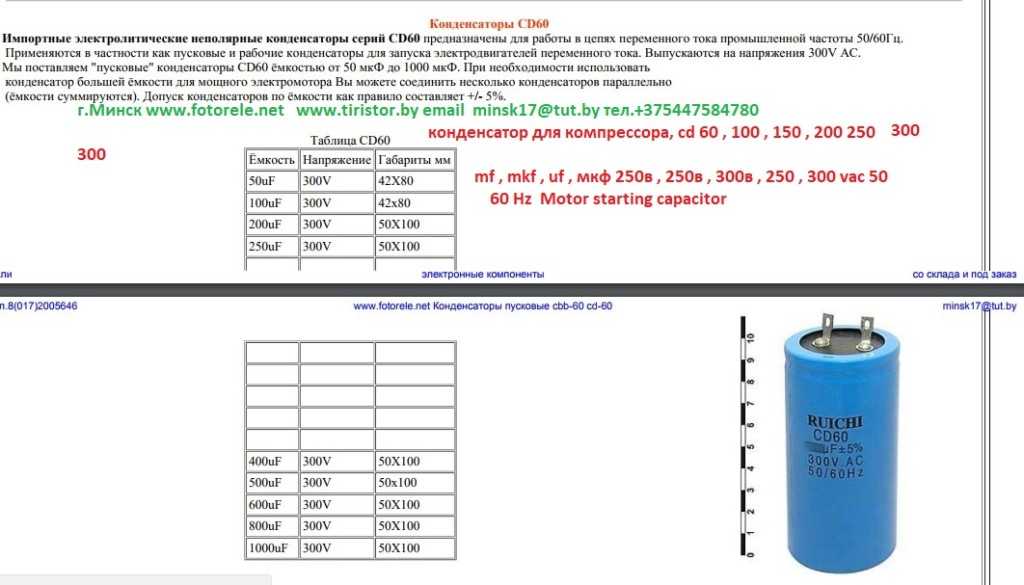

Для таких случаев используется конденсатор для электродвигателя, фото такого прибора в большом количестве есть в сети.

Именно вопрос подключения конденсатора наиболее популярен при интересу к электродвигателю и именно о нем мы поговорим подробно.

Краткое содержимое статьи:

Разновидности конденсаторов пуска

Маломощные электродвигатели, работающие от 200-400 В не нуждаются в установке дополнительного конденсатора пуска. Дело в том, что в каждом устройстве конденсатор уже заранее установлен.

Для слабых по мощности двигателей его достаточно, а вот для того, чтобы работали устройства с повышенной мощностью потребуется дополнительный внешний пусковой конденсатор.

Конденсаторы для асинхронных электродвигателей необходимо подбирать опытным путем, проверяя каждый.

Такой прибор устанавливается параллельно к уже имеющемуся. На некоторое время при разгоне двигателя его оставляют включенным.

Включение и дальнейшая работа конденсатора возможна только при зажатой кнопке пуска. После разгона обязательно потребуется выключить конденсатор, так как при его постоянной работе двигатель будет крутиться на полную мощность.

А при обыкновенной домашней сети с одной фазой это приведет к перегреву и выходу из строя оборудования.

Видов конденсаторов для электродвигателя в настоящее время существует три:

Полярные. Данный вид способен работать только при постоянной подаче тока. Переменное питание быстро выведет из строя электродвигатель.

Неполярные. Они более популярны за счет разнообразных условий работы. То есть такие конденсаторы можно устанавливать и при постоянном токе и при переменном.

С электролитом. Данный вариант конденсатора электродвигателя имеет обычно небольшую емкость и наиболее подходящим вариантом они послужат в использовании к низкочастотным электродвигателям.

Как подобрать конденсатор для двигателя

При выборе конденсатора на трехфазный двигатель важно помнить о том, что мощность в нем должна иметь десятки и сотни микрофарад.

Но электролитические конденсаторы с такой целью выбирать не рекомендуется.

Для них понадобится однополярное подключение, а это потребует установки дополнительного оборудования.

Кроме того, данный вариант может привести к быстрому выходу двигателя из строя в связи с перегревом.

Так же необходимо уметь отличать рабочий конденсатор от пускового. Первый вариант работает на протяжении всего цикла действий двигателя, а второй только помогает ему запуститься.

Рабочий не стоит выбирать, так как его мощность вдвое меньше чем у пускового.

При правильно сделанном выборе конденсатора его рабочие показатели повысятся.

Кроме того, конденсатор, подходящий к двигателю позволит значительно продлить жизнь мотора.

Как подключать конденсаторы

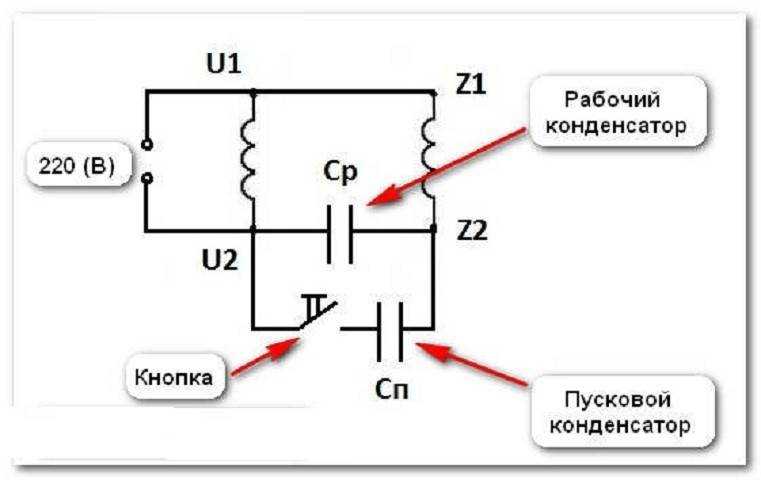

Подключение любого вида конденсаторов должно производиться по точной схеме. Рабочий конденсатор подключается снизу, а пусковой выше параллельно ем.

Кроме того, важно не забыть подключить кнопку пуска, при этом следите за последовательностью проводов.

При помощи такой схемы можно подключать и конденсаторы на проверку. При суммировании мощностей рабочего и пускового конденсаторов будет получаться, что мощность меняется.

Здесь уже требуется наблюдать за состоянием работы непосредственно самого электродвигателя. Если он работает хорошо, то выбрана нужная мощность.

Также можно подключать последовательно несколько конденсаторов пускового типа и смотреть за двигателем.

Как только определена точка нормальной работы, суммируете мощность всех подключенных тестеров и покупать уже следует с общей мощностью. Только так будет понятно, как выбрать конденсатор для электродвигателя.

Фото советы как выбрать конденсатор для электродвигателя

Вам понравилась статья? Поделитесь 😉



Расчет конденсатора для электродвигателя.

Мы можем подключить электродвигатель к однофазной линии электропередачи, следовательно, возможна работа электродвигателя от однофазной вилки с использованием конденсатора. Какой емкости должен быть конденсатор? и как подключить конденсатор к обмоткам двигателя? Эти два вопроса мы рассмотрим на этой странице.

Нам необходимо знать некоторые данные о двигателе, такие как мощность и коэффициент мощности, указанные производителем, например, на паспортной табличке двигателя.

У нас есть два типа конденсаторов в зависимости от требуемой работы двигателя:

• Рабочий конденсатор. Конденсатор, подключенный к двигателю, предназначен для непрерывной работы, что означает, что конденсатор будет работать во время работы двигателя.

• Пусковой конденсатор . Пусковой конденсатор рассчитан на повторно-кратковременную работу, то есть он работает только в момент пуска двигателя. Иногда нам нужно немного больше силы, чтобы запустить двигатель, и тогда работает пусковой конденсатор.

При необходимости мы можем работать с обоими установленными конденсаторами, один конденсатор будет работать только при запуске, а другой конденсатор будет работать постоянно.

---

Если вы хотите увидеть характеристики конденсатора, например, как измерить напряжение или емкость, или его поведение в различных цепях, вы можете получить доступ к этой странице: Конденсатор

---

1-Какая емкость должна конденсатор есть?

Чтобы узнать значение емкости в микрофарадах, необходимое для конденсатора, и добиться оптимального рабочего (рабочего) крутящего момента в однофазной сети, мы должны сначала узнать данные двигателя, такие как мощность, ток и напряжение.

Мощность двигателя обычно определяется по спецификациям производителя, например, на паспортной табличке двигателя. Применим формулу и получим следующие данные.

В этом уравнении мощность может быть получена из паспортной таблички двигателя. Рабочее напряжение будет 230 В для однофазной системы. Коэффициент мощности также должен быть указан производителем двигателя, при этом обычное значение для электродвигателей составляет 0,8 или 0,85. Наконец, ток и будет тем значением, которое нам нужно узнать.

Следующее уравнение вычисляет ток из предыдущего уравнения.

Где:

• = Коэффициент мощности, или косинус фи, является мерой эффективности двигателя и обычно указывается на паспортной табличке двигателя.
• P = мощность двигателя, измеренная в киловаттах (кВт), также указана на паспортной табличке двигателя.
• В = напряжение, измеренное в вольтах.
• I = сила тока измеряется в амперах.

Зная интенсивность, найдем индуктивное сопротивление:

Где:

• = Индуктивное сопротивление измеряется в омах.
• В = это напряжение питания при однофазном питании, например 230 Вольт.
• I = Ток измеряется в амперах.

И, наконец, рассчитаем емкость конденсатора в микрофарадах.

Где:

• C = емкость конденсатора, измеряется в фарадах.
• I = сила тока измеряется в амперах.
• F = это частота и измеряется в герцах
• = Индуктивное сопротивление измеряется в омах.

Результат емкости конденсатора в микрофарадах может не соответствовать рыночной стоимости конденсатора. В этом случае следует выбрать конденсатор с ближайшим значением в микрофарадах к результату уравнения.

---

Во многих случаях мы можем использовать значение, полученное путем расчета 70 микрофарад на киловатт мощности двигателя. Обычно, используя это простое правило трех, мы можем получить значение емкости пускового конденсатора, а затем искать конденсатор на рынке, который приближается к этому значению .

Чтобы определить значение емкости пускового конденсатора, нам пришлось бы умножить 140 микрофарад на киловатт мощности двигателя.

Например, двигатель мощностью 2,2 кВт может работать с пусковым конденсатором емкостью 154 мкФ, так как расчет 2,2 х 70 = 154.

---

2-Как подключить конденсатор к обмоткам двигателя ?

Постоянно работающий конденсатор в звездообразной конфигурации

Постоянно работающий конденсатор в конфигурации треугольник

Пусковой и постоянно работающий конденсатор
