Расчет трансформатора на торе

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как сделать тороидальный трансформатор своими руками
  • Расчет силового тороидального трансформатора
  • Расчет сварочного трансформатора на тороидальном сердечнике
  • Намотка тороидального трансформатора глазами практика.
    Отделка и крепёж
  • Мощный тор трансформатор
  • Как рассчитать тороидальный трансформатор в домашних условиях
  • Изготовление тороидального трансформатора своими руками
  • Расчет тороидального трансформатора для сварки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Трансформатор для чайников. Как узнать,сколько витков на вольт?

Как сделать тороидальный трансформатор своими руками


Сварочный трансформатор в быту — вещь распространенная, и не всегда он бывает заводского изготовления. Многие умельцы предпочитают собрать трансформатор самостоятельно — так и дешевле, и интересней.

При таком подходе можно будет воспользоваться ст. Формулы, приведенные ниже, обеспечивают оптимальные характеристики и правильное подключение сварочного трансформатора, параметры обмоток, а также геометрические размеры аппарата.

Но нужно иметь в виду, что эффективно эти формулы будут работать только при соблюдении всех стандартных параметров, требуемых от сварочного трансформатора. Требования, которые предъявляются к электрическому аппарату, очень узкопрофильные и соблюсти их в реальном устройстве достаточно сложно.

Да и не у всех радиолюбителей есть широкие возможности обеспечить хорошую материальную базу. Поэтому приходится искать такую конструкцию магнитопровода, которая легко воплощалась бы в жизнь, и все необходимые материалы для нее можно было легко купить. Но все эти требования служат только одному — технические и эксплуатационные параметры собранного устройства должны удовлетворять требованиям конструктора.

Правильный расчет потребует следующей исходной информации:. Дальнейшие расчеты проводятся, отталкиваясь от справочного значения индукции магнитопровода. Если первичную I обмотку наматывать медным проводом, а вторичную II — алюминиевым, то площадь будет равна:.

Самодельный бытовой сварочный трансформатор рассчитан на ток ампер. Такие параметры выбираются, исходя из оптимальной массы аппарата для бытового пользования.

Для сварочного трансформатора при работе используют так называемые наплавляемые электроды разных диаметров. Для правильного выбора электрода необходимо знать напряжение сварочного тока конкретного трансформатора и толщину детали, на которой будут проводиться работы. В таблице приведены значения диаметров электродов в зависимости от номинального тока и толщины детали. Для того чтобы была возможность проводить работы одним устройством на деталях разной толщины, аппарат необходимо дополнить механическим или электронным регулятором силы тока.

Бытовое назначение сварочного агрегата очевидно — работа с металлом разной толщины, при этом желательно, чтобы можно было использовать электроды разных диаметров. Но при слишком большой силе сварочного тока металл может прогореть, а при небольшом значении он просто не расплавится. Встроенный регулятор, который понижает сварочный ток до требуемого значения, помогает решить эту проблему. На сегодняшний день разработано много всевозможных электрических схем агрегатов, которые работают и по классическим схемам, и с использованием выпрямителей или инверторов.

Но, чтобы сделать сварочный трансформатор своими силами, специалисты рекомендуют выбрать простую и проверенную схему, которая будет работать надежнее. К тому же в ней не будет использоваться электроника, что также повышает степень надежности аппарата. Это может быть тороидальный сварочный трансформатор или дроссельный сварочный трансформатор с мощным диодным мостом.

Но для создания надежного устройства необходимы предварительные расчеты, подтверждающие заявленные рабочие характеристики аппарата. Зачастую трансформатор сварочный изготавливается по расчетам, произведенным для магнитопровода, который имеется в наличии. При таких расчетах может меняться последовательность вычислений, но сами формулы и значения характеристик меняться не могут. По сравнению с обычными конструкциями тороидальные трансформаторы имеют ряд существенных преимуществ.

При незначительных размерах и массе, они обладают значительно большим коэффициентом полезного действия. Поэтому данные устройства нашли широкое применение в сварочных аппаратах и стабилизаторах напряжения. Большое значение имеет правильный расчет тороидального трансформатора, применительно к конкретным условиям эксплуатации.

Существуют различные способы расчетов, позволяющие получить результаты с разной степенью точности. Чаще всего для расчетов используются таблицы. Перед началом расчетов необходимо определиться с основными параметрами трансформатора. В первую очередь это касается типа проводов и количества витков, от которых зависит общая длина проводника. Далее нужно сделать правильный выбор сечения, влияющего на показатели выходного тока и мощность устройства.

Следует учитывать и тот фактор, что при небольшом количестве витков, первичная обмотка будет нагреваться. Точно такая же ситуация возникает, когда мощность потребителей, включаемых во вторичную обмотку, превышает мощность, отдаваемую трансформатором. В результате перегрева снижается надежность устройства, иногда может произойти воспламенение трансформатора. В качестве примера приводится таблица, с помощью которой можно рассчитать тороидальный трансформатор, работающий при частоте сети 50 Гц.

Сердечники устройств могут быть изготовлены из холоднокатаной стали марок Э, толщиной от 0,35 до 0,5 мм. Может применяться и обычная сталь, марок Э, где толщина ленты будет в пределах от 0,05 до 0,1 мм. При наматывании тороидальной катушки используется только наружная и межобмоточная изоляция.

Несмотря на ровную укладку обмоточных проводов, толщина намотки по внутреннему диаметру обязательно увеличивается вследствие разницы между наружным и внутренним диаметром сердечника. Для наружной и межобмоточной изоляции чаще всего применяется батистовая лента, лакоткань ЛШСС, толщиной 0,,12 мм, а также триацетатная или фторопластовая пленка, толщиной 0,,02 мм.

Основными параметрами для расчета тороидального трансформатора служат напряжение сети питания Uc , равное В, значение выходного напряжения Uн — 24 В, токовая нагрузка Iн — 1,8 А. Величина коэффициента полезного действия и прочие данные, необходимые для расчетов, выбираются из таблицы, в соответствующей графе и ряде под конкретную габаритную мощность.

Если в качестве примера взять сердечник, изготовленный из стали Э, то в этом случае количество витков на один вольт будет определяться по формуле:. Поскольку в любом тороиде рассеивание магнитного потока совсем незначительное, падение напряжения в обмотках возможно определить только по их активному сопротивлению.

В результате, значение относительной величины падения напряжения в обмотках тороидального трансформатора будет намного меньше, чем в обычных трансформаторах. Диаметр провода выбирается по ближайшему значению в сторону увеличения, что будет составлять 0,31 мм. Трансформаторы, изготовленные по расчетам с помощью таблицы, прошли успешные испытания при постоянной максимальной нагрузке, воздействующей на протяжении нескольких часов.

Таким образом, расчет тороидального трансформатора позволяет получить точные результаты, подтвержденные на практике. С помощью этой методики можно определить необходимые параметры для любого устройства. Преобразование тока или напряжения применяется практически в каждом электроприборе. Для чего нужен трансформатор? Более практичного и универсального прибора для преобразования напряжения еще не придумали.

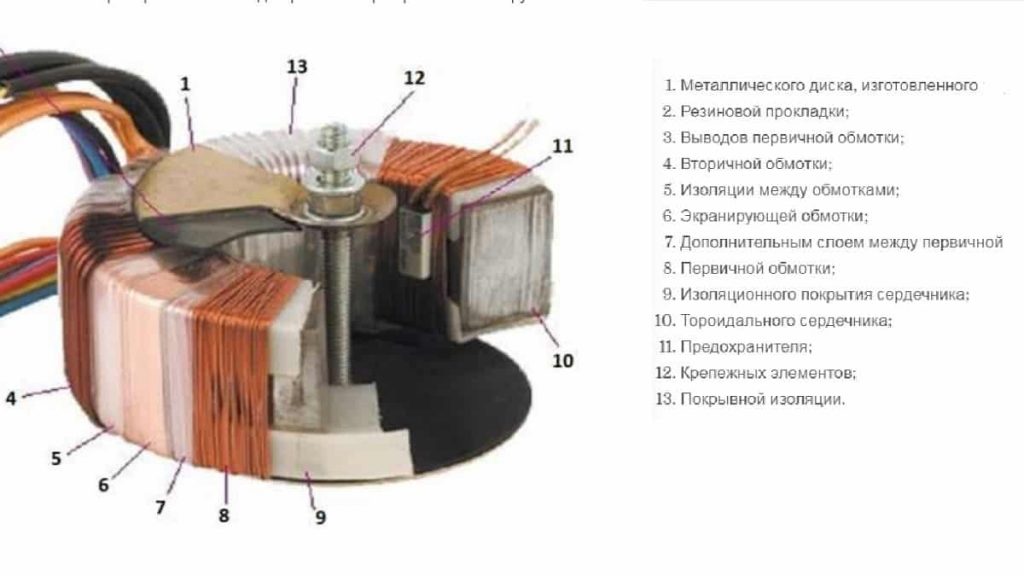

Основа прибора — замкнутый магнитопровод. На него наматываются обмотки — от двух и более. При появлении на первичной обмотке переменного напряжения, в основе возбуждается магнитный поток. Он наводит на остальных обмотках переменное напряжение с аналогичной частотой. Разница в количестве витков между обмотками определяет коэффициент изменения величины напряжения. Проще говоря, если вторичная обмотка имеет вдвое меньше витков, на ней возникнет напряжение, в два раза меньшее, чем в первичной.

Мощность остается прежней, что позволяет работать с большими токами при меньшем напряжении. Образует два витка магнитного поля, рассчитан на большие нагрузки. Магнитопровод разъемный, удобен в сборке — на центральный стержень надевается готовая обмотка. Недостаток — тяжелый, габаритный. Крайние и поперечные стержни магнитопровода эффективно не используются. Конструкция аналогична броневому, магнитное поле одновитковое, соответственно мощность меньше.

Также имеет разборную конструкцию. Имеет самый высокий КПД. Поэтому, при одинаковой мощности, такие трансформаторы имеют меньшие размеры. Еще одно преимущество — за счет распределения обмоток по всей площади основы, охлаждение витков более эффективное. Это позволяет еще больше нагрузить преобразователь без превышения критической температуры. Железные основы набираются из пластин, наматываются ленточным способом, или отливаются монолитно.

Наиболее эффективный материал — феррит. Чаще всего применяется именно в торах, увеличивая их КПД. Какие бывают трансформаторы по конструкции, мы рассмотрели.

При покупке готового прибора, вас мало волнует, насколько сложно его сделать. Тороидальная конструкция удобна в монтаже занимает мало места, крепится одним винтом. Однако стоит такой прибор выше, чем стержневые или броневые преобразователи напряжения.

Первое, что приходит в голову — взять готовый тор от сломанной бытовой техники, и попробовать изменить параметры вторичной обмотки под ваши расчеты. Как перемотать трансформатор своими руками, знают все радиолюбители. Да и вероятность повредить оболочку проволоки при таком способе довольно высока. Если ваш электроприбор компактный, ищите тороидальный преобразователь. Кстати, в микроволновых печах применяются бронированные трансформаторы, достаточно крупного размера.

Имея представление о характеристиках собираемого блока питания, вы должны знать, как рассчитать мощность трансформатора. Получив эту важную характеристику, начинаете поиски донора. Если приобретенный трансформатор имеет заводскую этикетку, или еще лучше, паспорт изделия — вы пользуетесь этой информацией.

Надо найти первичную обмотку. То есть, если прозвонка показала гарантировано обособленную обмотку, это первичка. По результатам замеров рисуем схему, и приступаем к определению коэффициентов понижения напряжения. На контакты первичной обмотки подводим напряжение вольт. Для безопасности можно ограничить ток какой-нибудь нагрузкой. Например, последовательно включить лампу накаливания мощностью Вт. Лампа шунтируется обычным тумблером.

Подключение производится через предохранитель, или бытовой удлинитель с защитным автоматом на случай короткого замыкания. Затем отключите питание, и оцените температуру устройства.


Расчет силового тороидального трансформатора

Трансформатор является главным узлом сварочного аппарата независимо от его конструкции. Какой требуется намоточный провод? И даже более того — можно учесть текущие реалии нашей действительности такие как, например пониженное напряжение в сети вашего дома. Используя формулы и методы, приведенные в нашей статье, вы получите практическое пособие по расчету сварочного трансформатора на тороидальном сердечнике. Его мы произведем по формуле, которая уже включает в себя константы, для упрощения понимания его результатов. Дальше останется подставить в ниже приведенную формулу только переменные значения, а именно:. Если сделанный трансформатор будет иметь основное назначение — сварка, то размеры его сердечника должны быть адекватными, иначе полученной мощности устройства будет не достаточно для выполнения своих функций.

Упрощенный расчет тороидальных силовых трансформаторов силовой трансформатор на тороидальном сердечнике по следующей методике.

Расчет сварочного трансформатора на тороидальном сердечнике

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Расчет тороидального трансформатора. Последний раз редактировалось George Smith; Прописные эмпирические истины, формулы для начинающих производить расчеты. Забыл указать в каких еденицах сечение окна см, мм? Сообщение от ОлегГреков. По этим формулам расчитан и работает не один транс. К тому же формулы взяты у профессиональных обмоточников. Такое впечатление, что поносить начинает тот кто к намотке трансов вообще отношения не имеет. Единицы измерения указаны- сантиметры, прочтите внимательно.

Намотка тороидального трансформатора глазами практика. Отделка и крепёж

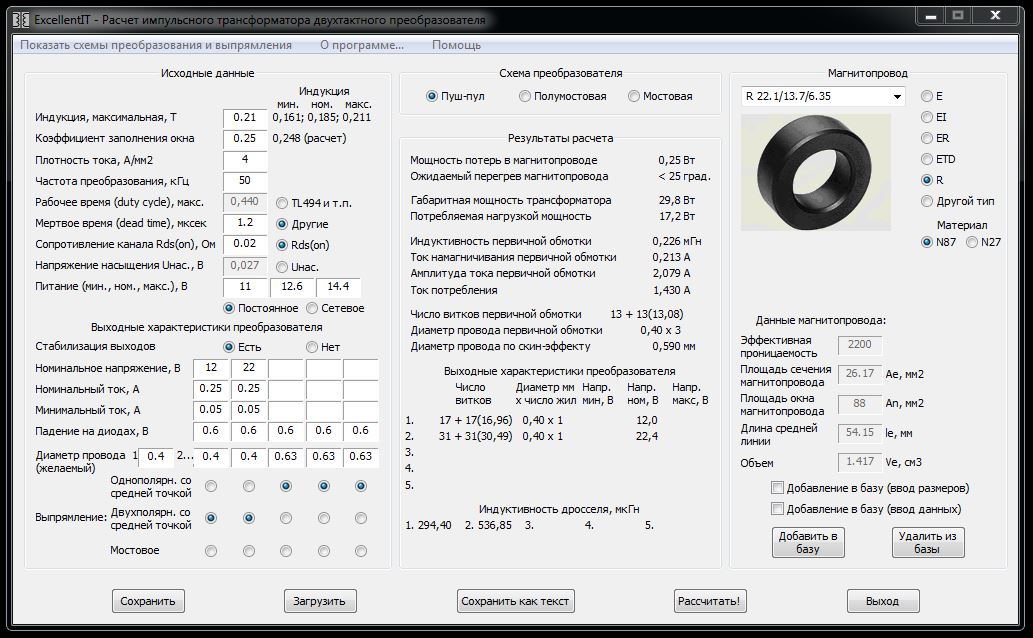

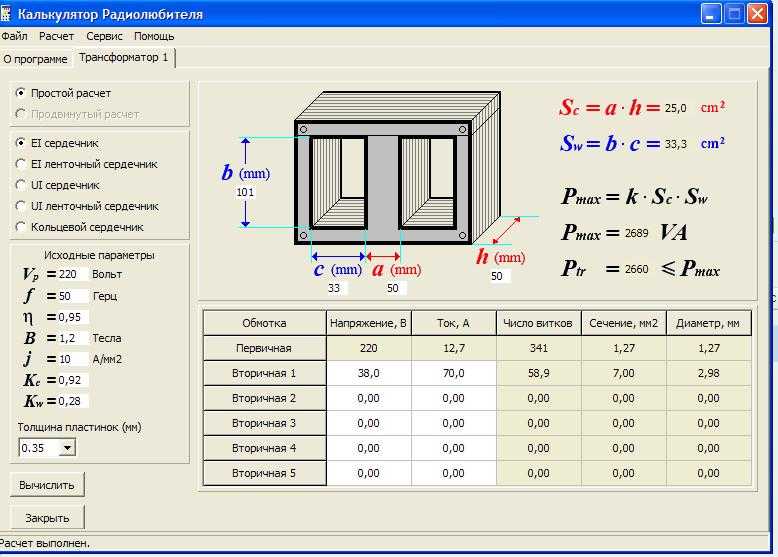

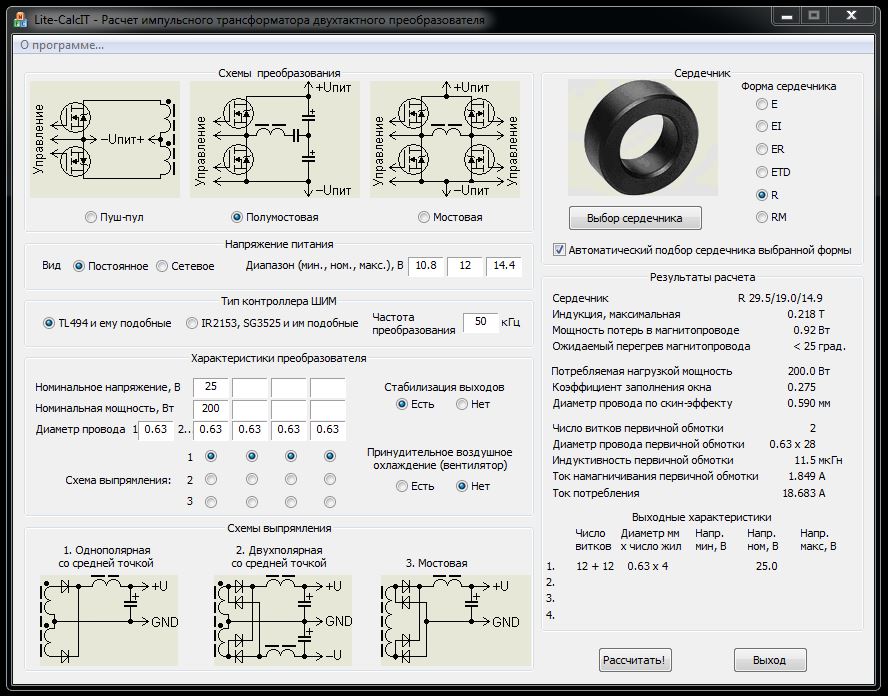

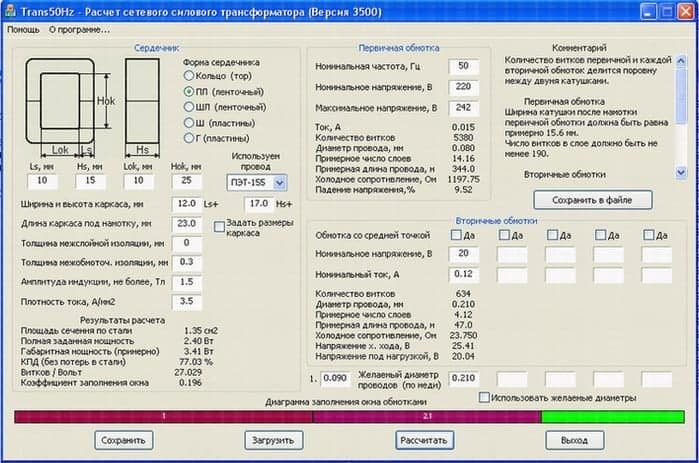

Программный онлайн расчет, позволит налету экспериментировать с параметрами и сократить время на разработку. Также можно рассчитать и по формулам, они приведены ниже. Описание вводимых и расчётных полей программы: поле светло-голубого цвета — исходные данные для расчёта, поле жёлтого цвета — данные выбранные автоматически из таблиц, в случае установки флажка для корректировки этих значений, поле меняет цвет на светло-голубой и позволяет вводить собственные значения, поле зелёного цвета — рассчитанное значение. Войти через uID. Войти через uID Старая форма входа.

Это электромагнитное устройство статического типа, предназначенное для преобразования переменного напряжения или электрического тока. Основу любого трансформатора составляет замкнутый магнитопровод, который иногда называют сердечником.

Мощный тор трансформатор

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 15 из Тема: Мощность тор. Добавить тему форума в del.

Как рассчитать тороидальный трансформатор в домашних условиях

Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Не получили письмо с кодом активации? Фотографии из альбомов пользователей. SDR своими руками.

Тороидальный трансформатор является главным узлом сварочного аппарата. От правильного расчета технических характеристик зависит.

Изготовление тороидального трансформатора своими руками

Перед конструкторами радиоэлектронной аппаратуры часто ставится задача создания таких устройств, которые отличались бы небольшими размерами и минимальным весом. Практика показала, что лучше всего применять трансформаторы с тороидальным магнитопроводом. По сравнению с броневыми сердечниками из Ш-образных пластин тороидальные трансформаторы имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмотки н повышенным КПД. Кроме того, при равномерном распределении обмоток по периметру сердечника практически отсутствует поле рассеяния и в большинстве случаев отпадает необходимость в экранировании трансформаторов.

Расчет тороидального трансформатора для сварки

ВИДЕО ПО ТЕМЕ: Намотка тороидального трансформатора. Нифига не сложно!

Преобразование тока или напряжения применяется практически в каждом электроприборе. Для чего нужен трансформатор? Более практичного и универсального прибора для преобразования напряжения еще не придумали. Первый двухполярный трансформатор был изготовлен еще Фарадеем, и согласно данным, это было именно тороидальное устройство.

По сравнению с обычными конструкциями тороидальные трансформаторы имеют ряд существенных преимуществ.

Чтобы изготовить Мощный тор трансформатор для усилителя в домашних условиях, но на профессиональном уровне, нужно немало терпения и определенных навыков. Я занимаюсь изготовлением мощных концевых усилителей для профессиональных музыкантов. Тем не менее мои трансформаторы ничем не уступают заводским не по качеству исполнения и работоспособности не по внешнему виду. Прежде чем приступить к изготовлению транса нужно иметь под рукой все необходимые материалы для его намотки. Не буду подробно останавливаться на расчетах, но некоторые пособия для этого я покажу ниже.

Данная статья не претендует на звание бестселлера научно популярной литературы, а скорее руководством для начинающих. В статье рассказывается сам процесс намотки, а не его расчёт. Рано или поздно в практике каждого радиолюбителя возникает вопрос о том чем питать то или иное устройство.


Делаем тороидальный сварочный трансформатор | Самодельные сварочные аппараты, полуавтоматы, схемы

По всем характеристикам тороидальные трансформаторы превосходят П и Ш образные трансформаторы примерно в 1. 5.. 2 раза. Также по весу торы в намного легче.

В связи с этим лучше делать тороидальный трансформатор для сварочных аппаратов.

Об изготовлении тороидального трансформатора в домашних условиях пойдет речь в нашей статье.

В наличии имелось железо от какого то трансформатора размерами 7 см х 65 см.

Берем пластины и обкатываем их круглым предметом, например бутылкой.

Берем одну пластину сворачиваем ее в кольцо и закрепляем саморезами. Это будет оправка для набора пластин.

Начинаем укладывать пластины начиная от края во внутрь. Так как внутренний диаметр самом начале большой, то сначала укладываем ровные пластины, не обкатанные бутылкой.

Набрав небольшое количество пластин, обязательно поджимаем их.

Примерно вот что должно получится. Так как внутренний диаметр кольца уменьшается, то далее применяем пластины, которые обкатывали бутылкой.

Первое кольцо магнитопровода тороидального трансформатора готово. Выглядит оно вот так.

Далее подготавливаем вторую оправку для второго кольца магнитопровода нашего трансформатора.

Продолжаем укладывать пластины от края во внутрь. Процесс повторяется, делать нужно то же самое, что и для первого кольца.

Стремитесь укладывать пластины без зазорно, то есть стык в стык. Конечно в начале будет получаться хорошо, но в конце все равно не получится.

Не забываем обжимать пластины. Делаем это постоянно. От этого зависит качество сборки тора. Лишние зазоры нам ни к чему.

Вот собственно оба кольца. Фотка получилась не резкой.

Далее обстукиваем торцы получившихся колец молотком.

Берем эпоксидный клей, разводим его растворителем.

Пропитываем клеем оба кольца магнитопровода. Клей не жалеем.

Затем склеиваем оба кольца.

Вот такой вот сердечник тороидального трансформатора у нас получился. Высота сердечника получилась 14 см и набор пластин 4 см. Площадь сердечника 56 см.кв. Учитывая небольшие зазоры, которые образовались при сборке, принимаем площадь сердечника 50 см.кв.

Теперь необходимо за изолировать сердечник. Для этого вырезаем из картона куги и накладываем на сердечник.

Далее берем тряпочную черную изоляционную ленту  и обматываем сердечник.

Вот что получилось.

Обматываем еще раз сердечник молярным скотчем.

Все готово для намотки обмоток трансформатора. Провод для первичной обмотки наматываем на самодельный челнок, сделанный из куска ДСП.

Обматываем конец провода филенкой.

Начинаем мотать. Просовываем челнок через отверстие в торе и аккуратно прижимаем каждый виток, равномерно распределяя по поверхности сердечника.

Намотав первый ряд обмотки, обматываем обмотку изоляционной лентой.

Далее мотаем второй ряд первичной обмотки, делая отводы для регулирования тока по первичной обмотке.

После того как первичная обмотка намотана, проверяем ток холостого тока трансформатора. Он должен быть в пределах от 0,2 А до 1,2 А.

На изображениях  показаны  замеры тока в в нормальном и форсированном режиме работы трансформатора. Цифровым мультиметром производился замер напряжения вторичной обмотки (для дальнейшего точного расчета количества витков вторичной обмотки), в качестве которой был намотан кусок провода из 4 витков.

Обматываем второй конец первичной обмотки филенкой и изолируем первичную обмотку.

Далее мотаем вторичную обмотку точно так же как первичную, только без применения челнока.

После намотки изолируем ее.

Далее вырезаем из текстолита или подобного материала два круга, сверлим отверстия под крепление обмоток.

В результате мы получаем вот такой вот сварочный трансформатор.

Данный тороидальный трансформатор был установлен в сварочный полуавтомат. При интенсивном использовании сварочного полуавтомата, температура трансформатора не повышалась выше 60 градусов. Трансформатор работает тихо без потрескиваний  и гула.

Вес данного экземпляра в собранном виде равен 16 кг.


Ответы на комментарии:

Изолирование проводов.

Пропитка сердечника эпоксидным клеем.

Расчет площади сердечника.

Площадь сердечника равна S=А*Б

Шпильки для тора

Если возникнут вопросы, задавайте их в комментариях.

Автор статьи и фото: Admin Svapka.Ru

Как сделать сварочный аппарат из электродвигателя

Как можно заработать на сварочном трансформаторе объяснять не буду. Я думаю, что всем понятно, что вы хотите намотать трансформаторы и продать их, а если хотите, намотать один и чеканить. Дома, по крайней мере, по вызову.

Идея изготовления трансформаторов из статоров электродвигателей практиковалась лет двадцать назад и была популярна среди самодельщиков. Кстати, доход приносил ощутимый. За 50-75 советских карбованцев такое изделие можно было утилизировать за один-два дня. Что я сделал. Были даже публикации на эту тему в «Моделисте-конструкторе» и «Изобретателе и рационализаторе».

Чуть позже были публикации и о сварочных трансформаторах от ЛАТРов. И если с трансформаторами от ЛАТРов особых проблем не было, то с теми, что от двигателей, результаты для самодельных были очень далеки от расчетных. И причина тому – недостаток знаний в электротехнике, а в журналах публиковались материалы, скрывающие все подводные течения.

Это была скорее инструкция молодому душману, с рецептами фугасов. Оставалось только крикнуть: «Аллах акбар» или «Банзай» и включить в розетку. А тут как минимум сожженные пробки, как максимум – шнур к электросчетчику и куча лестных отзывов в адрес изобретателей и их родителей.

Я, конечно, понимал все причины неудач, но секретов выдавать не хотел, чтобы не разводить конкурентов. И только после того, как нашла себе более интересный заработок, в виде электроудочек, начала делиться информацией. Я тогда еще жил в Самаре и возможность зарабатывать на рыбе привлекала меня куда больше, чем стон и пот над сварщиками.

Итак, о трансформаторах. Для начала нужно выбрать правильный мотор. Из наиболее распространенных серий 2А и 4А предпочтение следует отдавать в первую очередь. Окно магнитопровода у них больше, соответственно и мотать будет легче. Если вы не найдете его, вы можете выбрать 4A. Только для облегчения работы пакет его магнитопровода лучше разделить на две части. В противном случае обмотки могут не влезть в окно. А потом завернуть их по отдельности и соединить последовательно.

Для изготовления ЛАТР лучше всего использовать электродвигатель, который не жалко. Перемотка электродвигателей может вернуть их в работу, и они будут служить верой и правдой еще долгое время. Поэтому используйте те, которые не подлежат ремонту точно.

Из всего электродвигателя используется только магнитопровод. Обмотки, ротор, корпус статора – все это идет в утиль. Поэтому название «трансформатор из электродвигателя» не совсем точно отражает суть.

Так какой двигатель выбрать? Понятно, что серия 2А, но какой мощности? Ориентир – от 7 до 15 кВт. Не пропусти.

Далее ваша задача получить заветный статор. Теперь их проще купить у сборщиков металлолома. Они уже очищены от проводов и, как правило, после 5-6 ударов кувалдой раскалываются как гайка. Но это происходит не всегда. Двигатели, прошедшие ремонт, покрыты лаком, поэтому корпус может не отделяться от железного пакета. А корпус может оказаться алюминиевым. Для того, чтобы достичь цели, вам придется отжечь весь статор. Для этого кладем статор «на дно» и подкладываем под него пару кирпичей. Внутренняя полость заполняется дровами и поджигается. Прожарив свой двигатель час-другой, можно без особого труда отделить магнитопровод от корпуса. Из алюминиевых корпусов в процессе обжига выпадает само железо. Таким же образом снимаются провода (если вам попался незапланированный статор). После термической обработки они легко удаляются из пазов статора.

В результате ваших трудов у вас должны получиться продукты, как показано на рисунке 1 (см. ниже).

Пакет трансформаторного железа (магнитопровод)

Рис. 1

Затем нужно снять размеры, как показано на рис. 1. Эту заготовку необходимо пропитать жидким масляным лаком. И сушить с помощью тепла. Это нужно сделать, чтобы после снятия стяжек пакет не рассыпался. Как правило, накладки из четырех и более штук. На мощных электродвигателях они также электросвариваются по бокам.

Необходимо снять не только накладки, но и вареный металл. Делается это болгаркой, болгаркой или фрезерным станком.

Вы спросите: зачем это делается? Дело в том, что магнитный поток в будущем трансформаторе будет распространяться иначе, чем в электродвигателе. А эти колодки будут короткозамкнутыми витками и соответственно забирать львиную долю мощности и вызывать нагрев. И здесь основным правилом является отсутствие короткозамкнутых витков. Их не должно быть ни в конструкции трансформатора, ни в его креплении к корпусу.

Электромагнитные параметры такого железа чаще всего неизвестны, но могут быть определены экспериментально с достаточной точностью.


После того, как вы избавитесь от накладок и следов электросварки, вам потребуется вырезать из картона или прессованного картона две торцевые накладки (см. рис. 2) и две картонные втулки. Один для внешней стороны, другой для внутренней. Сначала устанавливаются торцевые пластины, а затем наружная и внутренняя втулки. Затем всю ферму обматывают кипарисовым, тафтинговым или стеклянным скотчем и снова пропитывают лаком и сушат.

Торцевой изолятор из картона

Рис. 2

Теперь ваша тороидальная магнитная цепь готова стать настоящим трансформатором. Провод нужен будет в хлопковой или стеклоэмалевой изоляции, можно в бумажной.

Чтобы продолжить, нам нужно произвести расчеты. Для первичной обмотки достаточно провода диаметром 2-2,5 мм, для вторичной обмотки подойдет шина 8 х 4 мм длиной около 60 м (в зависимости от железа). Это вариант для меди. Для алюминия сечение нужно брать на 15% больше. Не путайте сечение с диаметром.

1) Число витков на вольт производится по формуле:

48/(а х с), где (а х с) площадь в квадратных сантиметрах, а не миллиметрах.

Напряжение для первичной обмотки выбрано 210 В (под нагрузкой сядет). Число витков первичной обмотки:

210 х (значение получено по формуле 1).

Начиная со 180 В необходимо делать отводы через каждые 10 В: то есть: 180 В, 190 В, 200 В. Это пригодится вам в случае пониженного напряжения в сети. Для вторичной обмотки V = 55-65 В холостого хода (условие стабильности дуги). Таким же образом рассчитываются обороты.

Если у вас статор от двигателя на 4А, то коэффициент 48 можно уменьшить до 46.

После выполнения расчетов можно приступать к намотке. Сначала первичный, потом вторичный. Она должна быть намотана виток к витку, а не выровнена. Это придаст более высокую индуктивность обмоткам и оптимизирует работу трансформатора. Вам понадобится помощник. Намотка шины на тор — трудоемкий процесс, особенно если у вас нет круглого челнока. Поэтому процесс можно упростить следующим образом. Автобус нужно запустить в тор, примерно на половину длины. А затем наматывать от середины к концу проволоки. Сначала одну часть шины, потом другую. Иначе голова будет кружиться, бегать туда-сюда. Выводы следует зафиксировать кипер-лентой.

Обмоточный провод

Рис. 3

После завершения процесса намотки трансформатор необходимо снова пропитать лаком. И хорошо просушить. На это следует обратить особое внимание. Может случиться так, что сухой на ощупь трансформатор при включении в сеть начнет дымить на холостом ходу. Это означает, что он пришел в капут. Первичная обмотка замкнута. Дело в том, что под воздействием сильного магнитного поля некоторые растворители (входящие в состав лака) начинают проводить ток. Даже если вы проверили лак мегомметром перед использованием. Поэтому лучше сушить горячим, в шкафу, либо подавать на обмотку постоянный ток низкого напряжения.

Далее соберите свой трансформатор, как показано на рисунке. Не советую делать корпус из металла, лучше из пластика. Помните о короткозамкнутых витках.

Трансформатор в сборе

Рис. 4

Если все делать аккуратно, то ваш прибор будет варить электродом №4 и резать электродом №3, работая от домашней розетки. В пробках по счетчику на время надо ставить 16А. Устройство потребляет около 10 А. во время работы. То есть такой же, как чайник тефаль. На «тройке» трансформатор вообще не греется, а на «четверке» надо постоянно жечь десять штук, чтобы он прогрелся до 50 градусов. Этого вам достаточно за глаза, как себе, так и шабашу. Если у вас пятиамперный счетчик, то не сжигайте более трех-четырех электродов №4 подряд.

Про вес и прочие достоинства говорить не буду. О них написано так много, что о чудодейственных свойствах даже появляются сказки. Лучше расскажите, где сейчас можно взять провод для трансформатора. Раньше все валялось большими кучами. Сегодня проволоку можно найти там, где с ней работают. У нас есть местные электрические сети и локомотивное депо. Цена этого колориметра в два раза выше цены металлолома, а сгоревшую или пробитую катушку от масляного трансформатора вам всегда подберут. В такой катушке всегда есть кусок целого провода, который идет в дело. А если у вас в кошельке есть что-то кроме собственных рук, то это можно заказать в магазине электротоваров. Но стоимость такого изделия будет в несколько раз выше, чем изготовленного из лома. Поэтому, вспоминая дедушку Маркса, рекомендую вкладываться по минимуму :-)). И посреди заката жизни написать книгу «Как сталь воруют» :-))))).

См. также: Аппарат для точечной сварки своими руками
