Расточка кулачков токарного патрона: как правильно проточить, видео

При работе на токарном станке мастера сталкиваются с износом основных узлов оборудования. Интенсивная работа на больших оборотах уровень износа пат очень высок.

Это приводит к биению заготовки. При этом необязательно заменять детально новую. Иногда для исправления ситуации достаточно просто расточить кулачки токарного патрона.

Содержание:

  • 1 Зачем нужна расточка
  • 2 Разновидности
    • 2.1 Прямые
    • 2.2 Обратные
    • 2.3 Накладные
    • 2.4 Сборные
  • 3 Как правильно расточить?
    • 3.1 Демонтаж
    • 3.2 Обработка наждачной бумагой
    • 3.3 Как проточить?
    • 3.4 Шлифовка
  • 4 Распространенные ошибки при проточке
  • 5 Основные советы и рекомендации

Зачем нужна расточка

Смысл расточки – совместить ось рабочих поверхностей кулачков патрона с осью вращения шпинделя. Кулачки нужно растачивать, когда они будут находиться в зажатом положении. Если осуществлять процесс в свободном состоянии, то биение не устранится.

Разновидности

Чтобы расточить кулачки токарного патрона необходимо подобрать оптимальный способ для конкретной разновидности. Выпускают несколько типов кулачков, каждый из которых имеет конструктивные особенности.

Прямые

Этот вид кулачком предназначен для зажима заготовки с валом, с внешней стороны и для заготовки с отверстием – с внутренней. Непосредственно кулачки расположены сверху и захватывают деталь.

Обратные

Необходимы для зажима заготовки с внешней стороны. Используется для обработки полых болванок, чтобы было за что зацепится.

Накладные

Это составной вариант патрона, который сделан из цветного металла или нержавеющей стали. Применяется при работе с масштабными проектами. Такая вариация применяется при работе с заготовками большого диаметра при этом неважно, длинные они или короткие.

Сборные

Кулачок из металла в таком типе крепится на рейку из стали. Сталь применяется легированная, а зубья кулачков шлифуют, подвергают закалке и цементации.

Как правильно расточить?

Чтобы правильно расточить патрон необходимо соблюдать последовательность действий. Профессиональная расточка производится в несколько этапов, каждый из которых должен быть выполнен качественно и по всем техническим требованиям.

Демонтаж

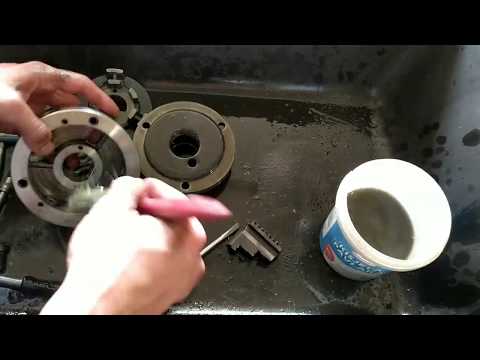

В первую очередь необходимо провести демонтаж патрона. В противном случае не получится избавиться от биения заготовки и совместить точно все необходимые оси. Если патрон не будет зажат, а будет находиться в свободном состоянии на станке – дефекты сохранятся. После демонтажа необходимо снять кулачки и почистить их. Затем нужно проверить биение.

Обработка наждачной бумагой

При наличии небольшой степени износа и задира достаточно обработать деталь сначала крупнозернистой, а затем мелкозернистой наждачной бумагой. Чтобы не искажать профиль кулачка при зачистке необходимо, чтобы наждачная бумага охватывала примерно половину профиля кулачка и при этом имела небольшое натяжение. Если износ кулачка значительный – необходима полноценная расточка.

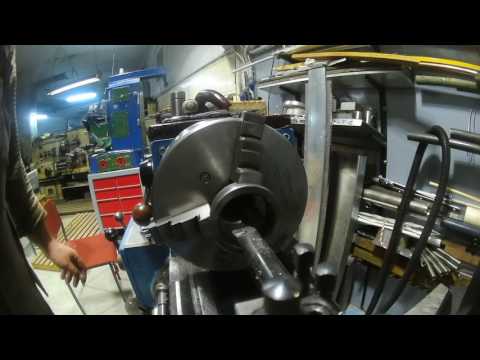

Как проточить?

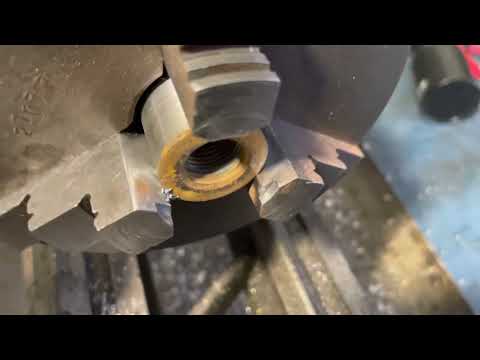

Для проточки кулачков следует соблюдать определенный порядок:

  1. Установить их, сопоставив с отверстием токарного патрона.
  2. Осуществить зажим кольца так, чтобы оно могло двигаться свободно.
  3. Понадобятся два резца: один для расточки канавок, а второй – для разработки плоскостей.
  4. Начиная с низких оборотов следует найти оптимальный режим вращения.
  5. Резец для разборки плоскостей необходимо установить так, чтобы по всей плоскости кулаков происходило соприкосновение.

Так осуществляется конусная расточка и заготовка сможет крепиться надежно и безопасно.

Шлифовка

Это финишный этап растачивания, который проводится только в случае, если есть реальная необходимость. На этом же этапе проводится проверка металлическим валом. Вал закрепляется в патрон токарного станка и с его помощью определить, есть ли биение. При наличии биения требуется дополнительная шлифовка.

Распространенные ошибки при проточке

Если не соблюдать в точности технологию проточки, то в результате можно сильно повредить патрон и кулачки. Наиболее распространенные ошибки:

  • не проверить планшайбу на биение;
  • не проверить параллельность патрона суппорту;
  • не проведена предварительная шлифовка.

Если соблюдать технологический процесс полностью, то кулачки будут служить долго.

Основные советы и рекомендации

У любого опытного токаря существует несколько своих секретов по оптимальному процессу расточки кулачков токарного патрона. Чаще всего работают следующие рекомендации:

  • когда мастер делает выточку на кулачках, он должен их раздвинуть на 2/3 от максимального вылета;
  • зажимная шайба должна устанавливаться на максимально близкое расстояние к торцам кулачков;
  • при расточке кулачков, кольцо, которое зажимается в выточке должно быть максимально жестким.

Если кулачки токарных станков не растачивать, то это приведет к биению патрона, а затем и к поломке основных узлов. Важно соблюдать все этапы данной операции и помнить, что патрон в любом случае придется демонтировать.

Поделиться в социальных сетях

Расточка кулачков токарного патрона

Главная » Токарная обработка

Просмотров 1.3к. Опубликовано Обновлено

Содержание

  • 1 Расточка
  • 2 Шлифовка

При работе на токарном станке приходится сталкиваться с износом трущихся частей патрона. Со временем от больших оборотов и нагрузки патрон изнашивается, точность теряется. Станок работает на больших оборотах, поэтому интенсивность его деятельности очень высокая, что собственно и приводит к биению заготовки. Эта естественная неисправность создает ряд негативных последовательных моментов, в результате которых вытачиваемая деталь не отвечает заявленным размерам и требованиям качества. С заменой на новую деталь не стоит торопиться, тем более что ее также нужно будет притереть, поэтому можно расточить кулачки патрона токарного патрона.

Сами кулаки патрона могут быть разных видов. Это прямые, которые несут задачу захвата заготовки наружной стороны или за внутреннюю часть у детали с отверстием. Могут быть обратные для зажима с внешней части, накладные, которые применяются для обработки заготовок большого диаметра независимо от длины, а также сборные, на которые осуществляется с помощью рейки крепление накладных кулачков. Независимо от типа рекомендации являются универсальными, поэтому их можно применить для большинства современных станков по металлу, таких как 16к20, 1а616, а также установок с ЧПУ.

Расточка

Для проведения процедуры необходимо демонтировать патрон и обработать его наждачной бумагой. С одной стороны может казаться, что обработка кулаков патрона спокойно подвергнется прямо на станке, но это не так. Расточка кулачков у токарного патрона, находящихся в свободном состоянии, без их зажатия к результату не приведет, биение при этом не устранимо. Детали могут растачиваться только зажатыми, потому что это их рабочее положение. Поэтому расточка кулачков производится следующим порядком:

  • устанавливаются кулачки, сопоставив их диаметр отверстию токарного патрона;

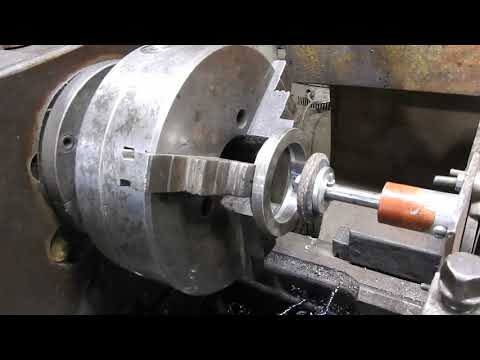

  • осуществляется зажим кольца с помощью кулачков так, чтобы оно могло свободно двигаться;
  • используем один резец для расточки канавок, чтобы стружка, отходы могли спокойно удалиться из отверстия, второй для разработки плоскостей;
  • находится оптимальный режим вращения, начиная с низкой частотой оборотов. Используется сначала первый резец, выбрав необходимую глубину проточки таким образом, чтобы поверхность кулачков находилась в пределах допустимой площади;
  • запускается резец для плоскостей так, чтобы по всей рабочей плоскости кулаков происходило соприкосновения. Для этого запускается станок на низкой скорости и наблюдается наличие соприкосновения резцом всех сторон;
  • осуществляется конусная расточка кулачка, чтобы в дальнейшем обрабатываемая заготовка могла хорошо в них крепиться, делая захват надежным и безопасным.

Шлифовка

Завершающим этапом растачивания кулачков является шлифовка, которая должна производиться только при ее явной необходимости. Для проверки используется металлический вал, который закрепляется в патрон токарного станка. Деталь зажимается кулачками и запускается станок. Визуально можно определить имеет ли место биение или оно отсутствует. Если имеется, то кулачки требуют ухода и шлифовки. Для этого необходимо обработать внутреннюю часть, зажав ими кольцо, предупреждая тем самым самопроизвольное раскручивание.

Для качественного точения токари используют резцы со специальным камнем, для чего на него устанавливается насадка с камнем. Производится включение патрона и, передвигая оправу с камнем по всей плоскости кулачков, делается их шлифовка до нужного состояния. После шлифовки можно повторно произвести проверку на состояние идеальности кулачков, установив в них стальной вал и запустив в работу. Процедура обработки деталей посредством расточки должна исключить биение заготовки.
