Как развальцевать гофрированную трубу
Главная » Разное » Как развальцевать гофрированную трубу
Гофрированные трубы под развальцовку отожженные
Технические характеристики трубы Neptun под развальцовку
| Показатель | Типоразмер трубы (условный проход) | |
| Типоразмер трубы (условный проход) | 13А | 18А |
| Внутренний диаметр, мм | 12,4 | 16,0 |
| Наружный диаметр, мм | 16,1 | 20,0 |
| Толщина стенки трубы, мм | 0,3 | |
| Мин. количество пиков гофры, шт. на 100 мм | 21,5 | 20,5 |
| Рабочая температура при давлении 1,5 МПа, °С | 150 | |
Мин. температура без давления, °С | -60 | |
| Рабочее давление, МПа | 1,5 | |
| Минимальный радиус изгиба отожженной трубки, мм | 33 | 45 |
| Макс. (разрушающее) давление при температуре 20 °С, МПа | 21 | |
| Коэффициент линейного расширения 10-6, 1/°С | 17 | |
| Коэффициент теплопроводности, Вт/м•К | 17 | |
| Срок службы | 30 лет | |
Изготовление гибкой подводки:

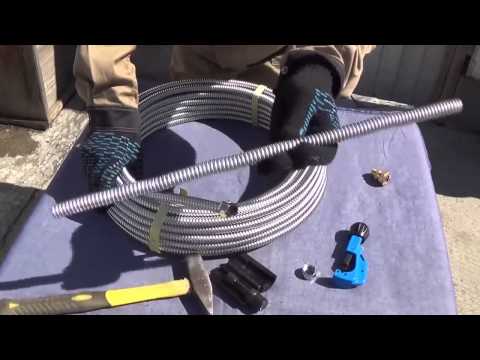

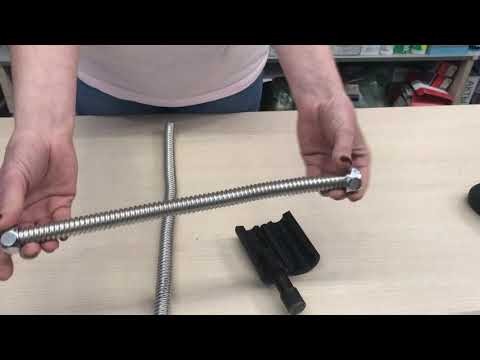

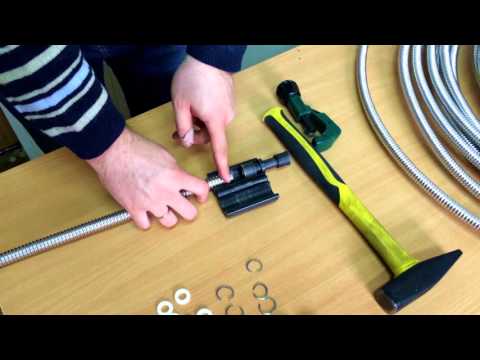

1) Роликовым труборезом отрежьте участок гофрированной трубы под развальцовку IWS необходимой длины. 2) Откройте насадку вальцевателя и вставьте гофротрубу в насадку таким образом, чтобы первая гофра трубы заходила за стопор в насадке. | 3) Закройте насадку. Без особых усилий за 5–6 возвратных движений ручкой вальцевателя деформируйте торец трубы таким образом, чтобы первая гофра развальцевалась. 4) Извлеките трубу из насадки вальцевателя. |
5) Вставьте гофротрубу в насадку таким образом, чтобы вторая гофра трубы заходила за стопор в насадке. Развальцуйте. Последовательная развальцовка первой и второй гофр дает более ровный и качественный торец, а, следовательно, надежность соединения, по сравнению с развальцовкой двух гофр сразу. Важно! Перед развальцовкой второго торца трубы наденьте обе гайки. | 6) Развальцуйте второй торец трубы, повторив действия п.2-5. В процессе развальцовки происходит деформация гофрированных труб для создания стопорного кольца для накидной гайки. После развальцовки вставьте в торцы трубы прокладки для гаек IWS соответствующего трубе диаметра и затяните гайки ключом к требуемому месту соединения. |
|
гофрированная труба доступна в двух вариантах: зонд для протягивания кабеля или зонд.
.
Что такое гофрированная труба? – Определение из Trenchlesspedia
Переключить навигацию Меню
- Статьи Земляные работы Обычное туннелирование Скучно Монтаж Разрыв трубы Оборудование
.
Огнестойкие пластиковые гибкие гофрированные трубы из полипропилена
$ 0.50–3,00 долл. США / Метр | 1000 метров / метров (мин. Заказ)
.
PipeFlare – Бесплатная Crypto Daily
НАГРАДЫ ЗА ВХОД
| 1X | 1.05X | 1,05X | 1.05X | 1,05X | 2X | |
| 1.05X | 1,05X | 1.05X | 1,05X | 1.05X |
.
Как резать, расширять, сгибать и развальцовывать трубы из нержавеющей стали
Для резки нержавеющей стали вам понадобится труборез, который подходит для работы; нержавеющая сталь, по своей природе, является жестким животным.
Почему?
Для сглаживания процесса резки. Это так просто. В сочетании с закаленным отрезным кругом Ridgid считает, что 35S (29963) труборез из нержавеющей стали значительно облегчит вам резку труб и трубок из нержавеющей стали.
Посмотрите это в действии в нашем демонстрационном видео здесь :
Как развернуть стальную трубу
Эта проблема характерна не только для резки нержавеющей стали. Скорее, любой разрез, который вы делаете в металле с помощью колесного резака, создает заусенцы либо внутри трубы, либо снаружи. Это побочный продукт выполнения «разреза со смещением». Этот заусенец, если его оставить, может препятствовать потоку через трубу.
Итак, вам нужно избавиться от него, и вы делаете это, расширяя его.
Опять же, нержавеющая сталь — это твердый металл, поэтому вам нужно использовать развертку, которая подходит для этой работы. Ridgid рекомендует использовать внутреннюю-внешнюю развертку 223S или 29983 (модель 223S).
Мы попросили Майка из Ridgid показать нам эти продукты в действии:
Как согнуть стальную трубу
Как упоминалось выше, нержавеющая сталь затвердевает. Чем больше вы пытаетесь согнуть его, тем сложнее он становится.
Мы попросили Риджида показать нам, как легко обойти эту проблему.
Во-первых, главное плечо. Компания Ridgid рекомендует использовать трубогиб из нержавеющей стали с длинными ручками, так как это даст вам необходимое усилие для сгибания трубы.
Наличие роликов является еще одной ключевой особенностью конструкции. Они будут легко скользить по трубе, когда вы будете ее сгибать, что значительно облегчит вашу работу.
Посмотрите это в действии ниже:
Как развальцовывать трубы из нержавеющей стали
Наконец, мы хотим посмотреть, как развальцовывать трубы из нержавеющей стали.
Развальцованный конец стальной трубы представляет собой способ соединения трубных фитингов вдоль трубы, которая должна быть установлена на фитинг с конусным седлом.
Опять же, наша задача состоит в том, чтобы создать раструб на конце нашей трубы из нержавеющей стали с учетом того, как она будет затвердевать.
Компания Ridgid понимает эту проблему, и в нашем демонстрационном видео показано, как легко развальцовывать нержавеющую сталь с помощью развальцовочного инструмента.
Ключ в том, чтобы убедиться, что вы крепко держите инструмент для развальцовки, согласно нашему видео, и инструмент сделает всю тяжелую работу.
Посмотрите видео здесь:
Итак, все, от резки до развертывания, от гибки до развальцовки, мы рассмотрели 4 способа работы с трубами из нержавеющей стали, а также как быстро, эффективно и безопасно выполнять работу благодаря Ridgid.
С какими трудностями вы сталкиваетесь при работе с трубами и насосно-компрессорными трубами?
Труборезы и трубогибы в Toolstop:
Купить все труборезы
Ознакомьтесь с блогом Toolstop.
