Как отремонтировать гидравлический домкрат своими руками (видео)

Главная › Новости

Опубликовано: 04.09.2018

Ремонт Гидравлического дамкрата своими руками

Многие автовладельцы, и не только они, задумываются над вопросом о том, как провести ремонт гидравлического домкрата своими руками без обращения в мастерскую.



Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.

Домкрат — один из самых важных инструментов, без него не обойтись, например, при ремонте автомобиля. С помощью домкрата корпус машины поднимается на достаточную высоту, чтобы можно было провести ремонт.

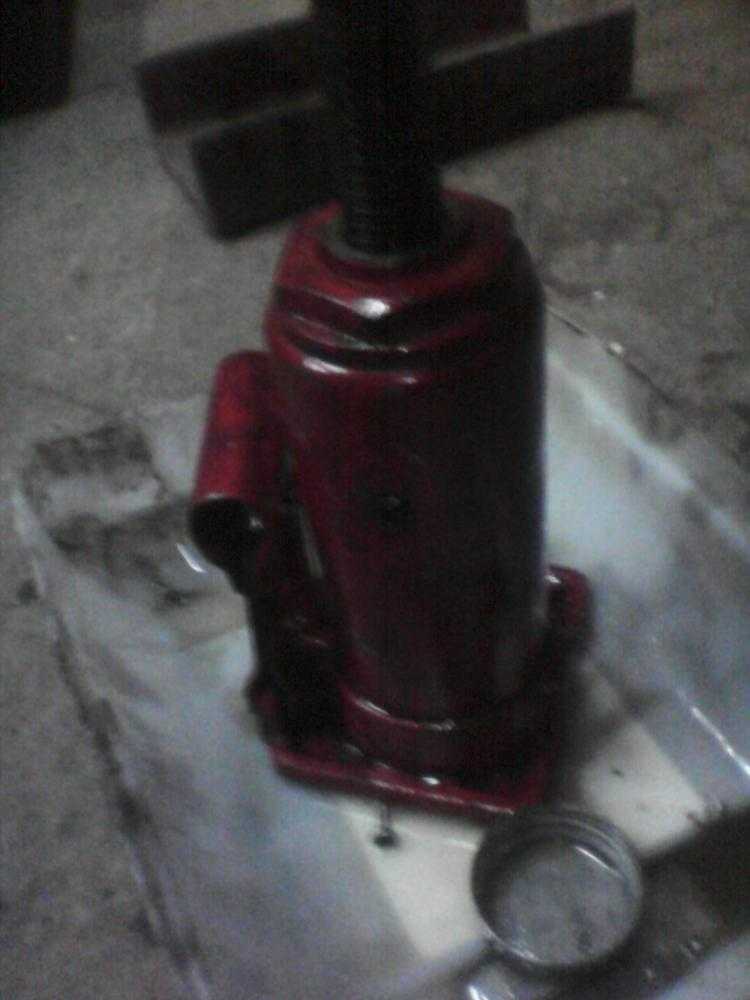

Ремонт гидравлического домкрата бутылочного типа.

Специфика работы и виды гидравлических домкратов

Принцип функционирования гидравлического подъемного приспособления.

Одна из причин популярности гидравлических домкратов — устойчивость конструкции. Благодаря этому они способны поднимать больший груз, нежели механические. Грузоподъемность домкрата зависит от модели и может составлять до 200 тонн. Гидравлический домкрат работает более плавно, точнее производится торможение. КПД работы этого инструмента гораздо выше, чем у механических моделей — до 80%.

Из названия понятно, что главная составляющая конструкции — специальная рабочая жидкость, которая воздействует на шток, и в результате он перемещается. В качестве рабочей жидкости используется масло, поэтому для работы устройства необходимо периодически оценивать состояние клапанов, сальников и всей системы в целом, проверять наличие масла.

По конструкции инструменты бывают:

двухплунжерные; одноплунжерные.

Причины поломок домкрата

Использование качественной рабочей жидкости и регулярные проверки состояния гидравлического аппарата могут гарантировать его бесперебойную работу в течение достаточно долгого времени. Но от поломок не застрахованы даже качественные устройства.

Основных причин нарушения работы домкрата всего две:

препятствие опусканию механизма; деформация штока.

Подробное устройство гидравлического домкрата.

В первом случае неполадки вызваны образованием ржавчины внутри устройства, которая начинает мешать свободному ходу механизма. На клапане и поршне могут стереться защитные элементы, прокладки либо шарики, что также вызовет заклинивание механизма.

Еще одна распространенная причина неполадок — неправильная эксплуатация. Гидравлические домкраты требуют особого обращения. В инструкции сказано, что перевозить их можно только в вертикальном положении, а это не всегда возможно. В итоге постепенно рабочая жидкость начинает вытекать, вместо нее внутрь устройства проникает воздух.

Все это приводит к снижению эффективности работы домкрата, а затем и полной остановке работы гидравлики. Поломки, вызванные перечисленными выше факторами, легко отремонтировать самостоятельно.

Деформация штока часто возникает при постоянной эксплуатации прибора. Причина в превышении порога допустимой нагрузки. В этом случае шток деформируется и не проходит через муфту. Ремонт устройства при такой поломке предполагает замену штока. Выравнивать старый деформированный шток бесполезно, так как он изготавливается из особой марки стали, пытаться придать ей форму в домашних условиях практически невозможно.

Обе причины поломок достаточно легко устранить, главное — знать основной принцип разборки и ремонта устройства.

Ремонт гидравлического домкрата

Конструкция гидравлического домкрата бутылочного типа.

Перед тем как приступать к ремонту, нужно точно установить причину поломки. Для этого домкрат нужно разобрать. Так как все детали скреплены резьбовым соединением разного диаметра, придется использовать набор ключей различного размера.  После того как устройство было полностью разобрано, нужно осторожно слить из него масло и хорошо осмотреть клапан и поршни.

Если на деталях скопилась ржавчина, ее необходимо очистить. Шток нужно тщательно проверить, есть ли изгиб. Защитные прокладки и кольца стоит заменить на новые, ведь их деформация и износ могут быть не видны, а качество стоит проверять при высоком давлении. После проверки все детали нужно хорошо промыть специальной жидкостью, желательно не один раз. Домкрат остается прокачать, чтобы удалить лишний воздух и залить в него новое масло. Для заливки рабочей жидкости предусмотрена горловина с закручивающейся пробкой.

По виду привода различают гидравлические домкраты:

с ручным приводом; с электрическим приводом.

Несмотря на то, что существуют разные виды этого инструмента, принцип работы одинаков для всех моделей.

После этого конструкция вновь собирается, а процесс ремонта домкрата считается завершенным. Остается только проверить качество работы инструмента. Если гидравлический домкрат работает нормально, значит ремонт завершен успешно. Если нет, придется продолжать искать неисправность. Чаще всего нормальному функционированию устройства может мешать некачественное или неправильно залитое масло.

Этапы заправки гидравлического домкрата

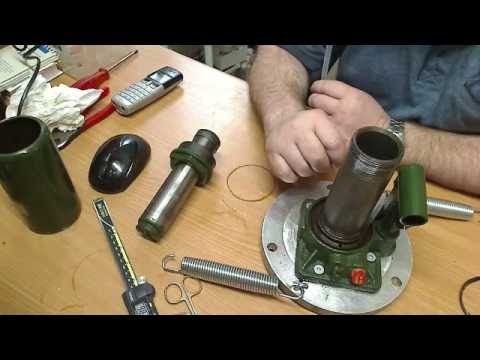

Детали гидравлического домкрата.

Этому этапу не всегда уделяют должного внимания, и совершенно напрасно. Рабочая жидкость является движущей силой устройства. Она воздействует на шток так, чтобы он становился в нужное положение. Если масла недостаточно, домкрат нормально работать не будет.

Перед заливкой масла нужно в первую очередь слить старое. Затем «внутренности» инструмента тщательно промыть, используя промывочную жидкость. Приобрести ее можно в строительных магазинах. Промывка домкрата — процесс достаточно трудоемкий, особенно для новичка. Заливать жидкость придется не меньше двух раз, постоянно при этом прокачивая домкрат. Со старым маслом нужно поступать точно так же. Ни одна капля старой рабочей жидкости не должна остаться внутри инструмента.

Благодаря этим качествам, гидравлический домкрат получил распространение среди автолюбителей и работников автомастерских. Кроме того, он применяется и в других видах работ, например, в строительстве при подъеме арматурных или железобетонных конструкций. Более сложная конструкция гидравлического домкрата по сравнению с механическим приводит к тому, что его ремонт значительно усложняется, но при проведении ремонта можно обойтись без обращения к мастеру. Чтобы правильно отремонтировать инструмент, нужно в общих чертах изучить принцип его работы.

Затем домкрат нужно установить на низкое положение. Для этого нужно повернуть винт-кран до отметки «слив». Пробка закручивается. Домкрат прокачивают пять раз, после этого можно заливать масло до тех пор, пока уровень не поднимется до специальной отметки. Затем пробка снова закручивается. Операция повторяется до тех пор, пока на поверхности не перестанут появляться пузырьки, а количество масла не достигнет установленного уровня.

http:

Рекомендации по эксплуатации и ремонту

Ремонт домкрата — процедура, скорее, трудоемкая, нежели сложная. И все же лучший ремонт — это профилактика возникновения поломок, ведь на их устранение придется потратить драгоценное время и силы. Если соблюдать рекомендации мастеров, можно существенно продлить срок безремонтной эксплуатации гидравлического домкрата.

Качество работы прибора во многом зависит от качества рабочей жидкости. Поэтому приобретать масло стоит только высококачественное, от надежных поставщиков и предназначенное специально для технического оборудования. Вид масла может быть любой, но для бесперебойной работы прибора в зимнее время стоит дополнительно приобрести синтетический раствор.

В целом, использовать инструмент в холода не рекомендуется, разве что в экстренной ситуации и непродолжительное время, иначе возрастет риск возникновения неисправностей. Вне зависимости от сезона гидравлический домкрат должен храниться только в теплом месте, иначе устройство замерзнет и возникнет поломка. Если домкрат используется нечасто, то замену достаточно проводить раз в год. Но при постоянной эксплуатации проверять состояние насоса нужно каждый месяц, проводить замену масла и каждый раз промывать механизм.

Работы по смене масла нужно проводить только после того, как будет снята вся нагрузка. Использовать отремонтированный инструмент разрешается только после полной сборки.

Ремонт гидравлического домкрата не отличается особой сложностью, главное — правильно соблюдать инструкцию и качественно выполнять каждый этап работы.

http:

Большое значение для нормального функционирования инструмента имеет качество рабочей жидкости, приобретать которую нужно только у известных производителей. Следование простым рекомендациям по эксплуатации позволит максимально снизить риск возникновения поломок и продлить срок службы инструмента.

как разобрать своими руками? Ремкомплект для автомобильного домкрата. Как отремонтировать старый домкрат бутылочного типа


Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.
Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

  • Простота в эксплуатации и обслуживании;
  • Высокий КПД – до 80%;
  • Малое усилие на рабочей рукояти;
  • Плавная работа за счет применения жидкости;
  • Возможность контролировать высоту подъема с высокой точностью;
  • Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
  • Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
  • Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
  • Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.
  • Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
  • Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
  • Невозможность точно контролировать высоту опускания груза;
  • Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
  • Большая масса приспособления, с учетом рабочей жидкости;
  • Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдаетсяГде поломкаПочему сломалосьЧто делать
ОстановкаВ цилиндреНе хватает масла, возможно засорение фильтровРазобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимаетсяВ цилиндреНе хватает давления из-за отсутствия достаточного количества рабочей жидкостиДолить жидкость
Подъем очень медленный или, наоборот, рывкамиВ цилиндре, системе с рабочей жидкостьюВ домкрат попал воздух, который негативно влияет на работу поршняНеобходимо добавить жидкость и удалить через трубки воздух
Низкое давлениеКлапаныОслабли пружины

Клапаны отлегают от отсеков

Клапаны загрязнились

Если возможно — ремонт или чистка

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

  • Клапаны плотно прилегают.
  • Достаточное количество рабочей жидкости в отделах.
  • В системе нет воздуха.

Ремонт гидравлического домкрата своими руками – особенности

Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.

Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.

Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.

Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.

Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе. В большинстве случаев именно из-за этого в нее проникает воздух. Его присутствие, в свою очередь, приводит к тому, что домкрат не может справиться со своими функциями, то есть поднимать на определенную высоту автомобиль или же будет работать очень медленно.

Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.

Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение. Лучше всего повторить данную процедуру несколько раз, чтобы гарантировано удалить из системы воздух. Для того чтобы вас данная проблема не беспокоила в будущем, рекомендуется периодически проверять уровень масла в рабочей полости. Чем чаще вы будете это делать, тем лучше. Своевременная доливка масла поможет предотвратить появление воздуха в системе.

Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.

Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.


Устройство гидравлического домкрата (подкатной и бутылочный)

Самыми популярными разновидностями гидравлического подъемника являются подкатная и бутылочная. Такие устройства обладают своими конструктивными особенностями. Так устройство бутылочного гидравлического домкрата включает в себя рукоятку, насос, цилиндр, резервуар, шток, клапан и винт.

ПОСМОТРЕТЬ ВИДЕО

Схема бутылочного гидравлического домкрата является следующей:

  • Предназначенный для всасывания клапан располагается на резервуарном патрубке. За счет этого при поднимании домкрата гидравлическая жидкость не покидает цилиндр.
  • Клапан открывается при помощи специального винта. Благодаря этому в приборе снижается уровень давления, и поднятый груз опускается к земле.

Цилиндрическая жидкость особо важна, так как именно благодаря ей возможно плавное поднимание/опускание груза, а также его удержание на определенной высоте. В ее состав входит веретенное масло, вода и спирт.

Принцип работы гидравлического домкрата заключается в том, что поднимание автомобиля выполняется за счет горизонтального штока, упирающегося в специальный вертикальный механизм. К нему прикрепляется подъемная площадка, которая и отвечает за поднимание оборудования. Чтобы опустить поднятое устройство, открывается специальный клапан, после чего из системы откачивается воздух. За счет снижения давления и происходит опускание.

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.


Закачивание масла в гидравлический подъемник

Обратите внимание! Если после прокачивания в рабочей жидкости были выявлены остатки воздуха, рекомендуется прибегнуть к повторному проведению процедуры.

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Виды гидравлических домкратов

Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.

  1. Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
  2. Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами. Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
  3. Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
  4. Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
  5. Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.

Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.

https://youtube.com/watch?v=1iZ_ImKqUZk

Из чего состоит гидравлический домкрат

Подкатной гидравлический домкрат

Главными частями гидравлических домкратов являются:

  • жидкость, в качестве которой чаще всего используется масло;
  • корпус устройства;
  • поршень, который выдвигается с цилиндра.

Для производства корпуса такого устройства гидравлического типа используется прочная закаленная сталь. Основные функции корпуса – он также выполняет роль направляющего цилиндра для выдвигаемого поршня, а также резервуара для масла или любой другой рабочей жидкости.

Такой домкрат может оснащаться гидравлическим насосом, который имеет воздушный, ручной или ножной привод. Выдвижной гидравлический цилиндр и сам подъемный механизм расположены в отверстиях корпуса устройства.

Наиболее часто в наше время используются гидравлические домкраты бутылочного и подкатного типа. Первый тип широко используется в автомобильной промышленности, а также в качество силовых узлов прессов и прочего подобного оборудования. Подкатные домкраты отличаются от предыдущих расположением рабочего цилиндра, который установлен не строго вертикально. Чаще всего используется автомобилистами для ремонта машин, а также на станциях техобслуживания с такой же целью.

Ремонт гидравлических приборов.

При текущем ремонте приборов выполняют следующие операции: очистка прибора от пыли и грязи; частичная разборка прибора с проверкой состояния манжет и уплотнительных колец с заменой негодных; очистка, промывка и проверка состояния спускового вентиля, предохранительного клапана и клапанов насоса; подтяжка крепежных соединений; замена рабочей жидкости.

При годовом ремонте выполняются операции, входящие в состав текущего ремонта, и кроме того: полная разборка всех узлов; замена износившихся деталей; проверка шариков и их гнезд в клапанах с заменой негодных; регулировка прибора на грузоподъемность или распорное усилие; при необходимости замена пружин клапанов, возвратных пружин и маслоотводящих трубок.
