Самостоятельно изготовить пресс. Изготовление гидравлического пресса своими руками. Какой использовать домкрат и как его доработать

Ситуаций, когда нужно сжать детали и материалы с большой силой в быту предостаточно. Вследствие этого пресс является неотъемлемым атрибутом любого хозяйства.

Конечно, можно приобрести оборудование для прессования заводского производства. Однако стоит оно недёшево, да и не всегда может устроить мастера своими параметрами и размерами. Поэтому всё больше людей задаются вопросом, как сделать пресс из домкрата.

Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.

Принцип действия гидравлического пресса

Устройство для прессования, сделанное своими руками, не уступает по своим качественным и техническим характеристикам заводским аналогам.

Как видно на фото самодельного пресса, он может использоваться в быту для разных нужд, будь то:

• выгибание;
• ковка;
• штамповка;
• выдавливание профилей;
• прессовка разных деталей.

Кроме того, устройство для прессования может быть полезным:

• в выжимании соков из фруктов и овощей;
• для приготовления масла своими руками.

Материалы и инструменты для самостоятельной сборки пресса

Любая инструкция по созданию чего-либо, и инструкция для изготовления пресса не исключение, первым шагом диктует нам подготовить рабочее место и все необходимые материалы.

В этом случае нам понадобится:

• домкрат;
• швеллеры;
• стальная профилированная труба прямоугольного сечения;
• стальной уголок и полоски;
• труба, диаметр которой равен размеру головки штока домкрата;
• пластина из стали 250*100 мм;
• стальные пружины – 2 шт.

Из инструментов не обойтись без сварочного аппарата и болгарки.

Изготовление пресса своими руками

После того, как чертежи и размеры для изготовления пресса определены и выверены, а все необходимые материалы и инструменты подготовлены, можно начинать сборку устройства.

Вот последовательность создания пресса из домкрата пошагово:

Делаем опорную платформу. Она должна быть максимально надёжной, прочной и выдерживать рабочие показатели мощности домкрата, иначе всё устройство будет неустойчивым.

Повысить надёжность можно, используя четыре швеллера, приваренных друг к другу боковыми сторонами. Причём сварные швы должны быть качественными.

Вертикальные стойки и нижний упор изготавливаем из стальной профилированной трубы. Их высота должна соответствовать величине наибольшего выхода штока, габаритам домкрата и толщине съёмного упора. Что касается длины нижнего упора, она равна длине опорной платформы.

Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого применяем уголки. Добавляем прочности пластинами, приваривая их по диагонали к стойкам и основанию пресса.

Обратите внимание!

Изготавливаем съёмный упор из стальных полос. Он будет перемещаться в вертикальной плоскости при помощи направляющих, создавая давление на обрабатываемый предмет. Вместо полос можно использовать кусок трубы, из которого делали станину.

К упору крепим болтами две направляющие пластины. Поскольку пресс будет использоваться для обработки разных материалов и с разными целями, данный упор обязан быть съёмным. Для этого в блоке из полос делаем пару сквозных отверстий.

Устанавливаем домкрат. Для его монтажа оттягиваем смещающийся упор и вставляем домкрат между ним и платформой таким образом, чтобы при задвинутом положении наконечник штока оказался внутри фиксатора. Основание домкрата крепим на подвижном упоре при помощи сварки или болтов. Оборудование для прессования готово!

В заключение отметим, что изготовить пресс из обычного домкрата совсем несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив небольшие усилия, вы получите полезный механизм, который всегда пригодится в хозяйстве.

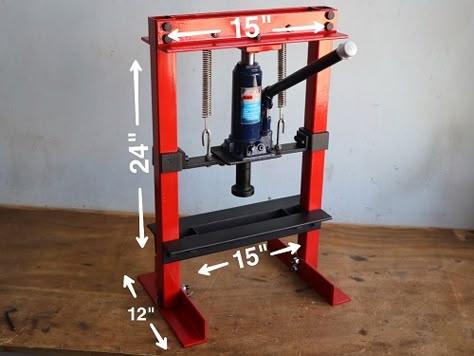

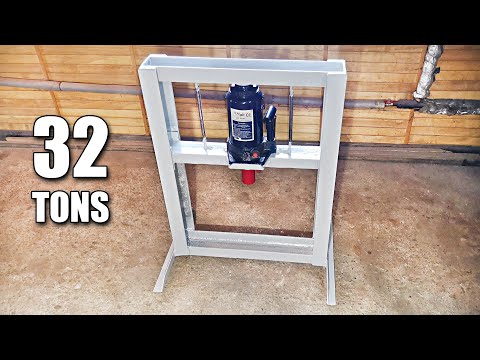

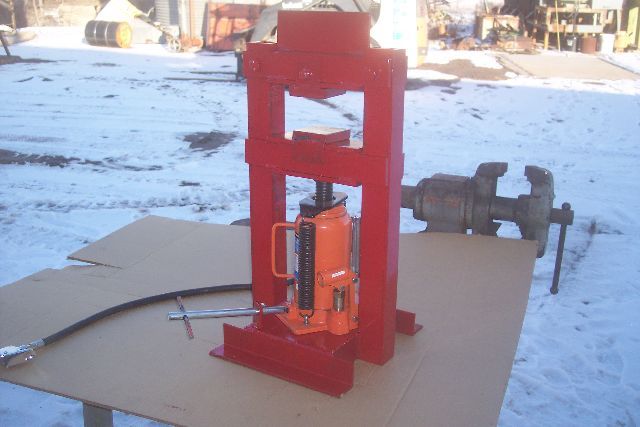

Фото пресса из домкрата

Обратите внимание!

Обратите внимание!

Ситуаций, когда необходимо сжать предметы с большой силой, в быту предостаточно.

Вот немногие из них:

• Выжимание сока из винограда, фруктов и овощей.
• Запрессовка или извлечение сайлентблоков, подшипников, втулок.
• Формовка изделий по матрице.
• Сгибание прочных металлических заготовок.
• Выпрямление изогнутых предметов.
• Перечень можно продолжать и дальше.

Для этих действий необходим пресс. Самая популярная конструкция – гидравлическая. Жидкость не сжимается, поэтому достаточно оснастить гидравликой приспособление для сжатия – прессования, и можно развивать фактически неограниченное усилие.

Приспособления эти достаточно компактны. Например, на иллюстрации изображен станок высотой меньше метра, а усилие он развивает до 10 тонн. И управляется вручную.

Такой пресс можно купить в магазине инструмента, правда, стоимость достаточно высокая. Если приглядеться к конструкции, можно заметить, что силовой элемент очень похож на обычный автомобильный бутылочный домкрат. Стало быть, его можно изготовить своими руками.

Чертеж и концепция пресса из домкрата

Силовые элементы выполняются из стали толщиной не менее 15 мм, или стального профиля. В качестве вертикальных стоек можно использовать шпильку, уголок, профильную трубу, или тот же швеллер.

Шпилька с резьбой предпочтительнее, поскольку с ее помощью можно оперативно регулировать размер рабочей области.

Именно такую схему возьмем за основу для понимания конструкции.

В основание (7) , толщиной 20 мм, вкручиваются две шпильки (4) с резьбой в нижней части (5) и в верхней, для регулировки высоты верхней платформы.

Шпильки (4) изготавливаются из стального круга диаметром 30 мм. Верхняя резьба нарезается из расчета высота подъема штока домкрата с небольшим запасом.

Гидравлический домкрат бутылочного типа (6) устанавливается на основание.

Желательно его там зафиксировать. Крепление можно делать съемным, чтобы иметь возможность использовать домкрат по прямому назначению.

При выполнении различных работ в домашней мастерской нередко возникает необходимость воздействия на обрабатываемые детали методом прессования. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в данной статье.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

• размеры;
• масса оборудования;
• ход поршня;
• наличие в конструкции пресса манометра;
• характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками.

Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

• Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
• Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса.

Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

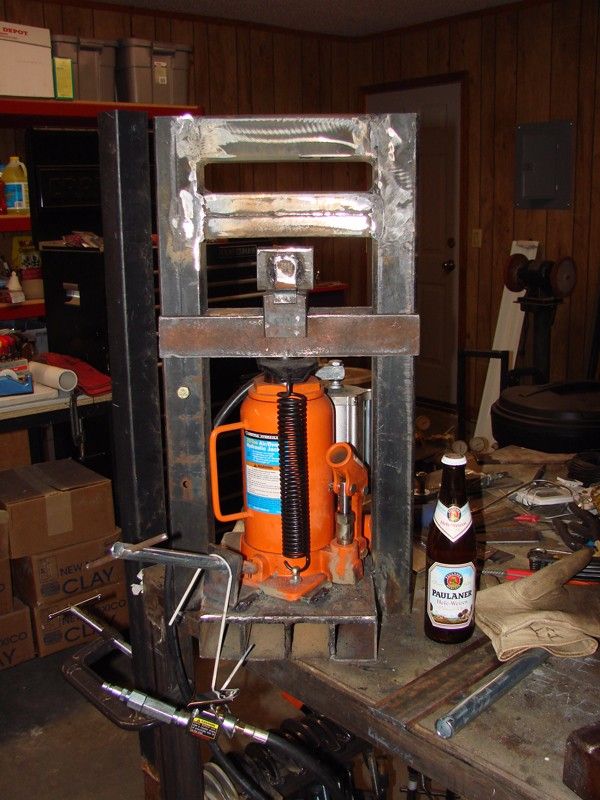

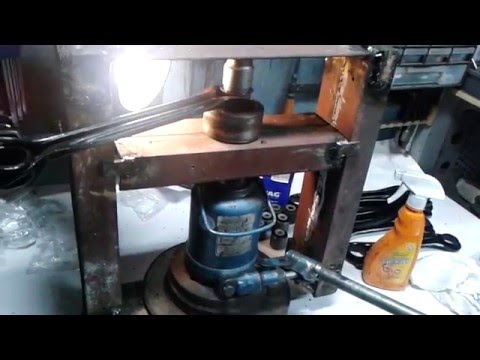

Вариант пресса с нижним расположением домкрата

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и и другого металлопроката, из которого будет выполнена рама.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

• сварочное оборудование;
• электроды;
• ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

• швеллеры (не меньше 8 номера), (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
• стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
• отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
• отрезок трубы – для изготовления гнезд под головку штока домкрата.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

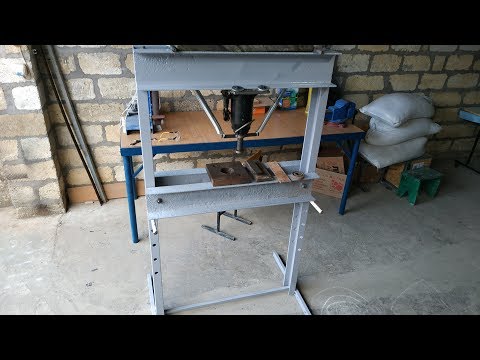

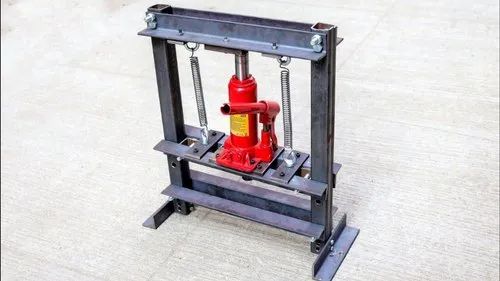

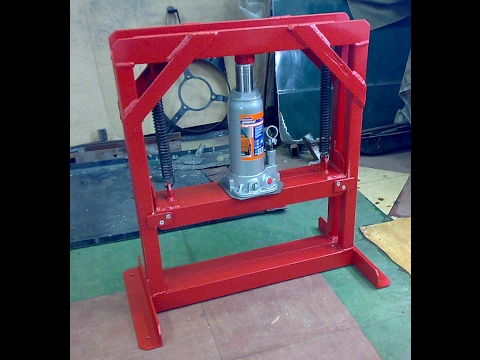

Внешний вид готового самодельного пресса

Одна из довольно экономичных вариаций гидравлического пресса, сделанного собственными руками в своем гараже с использованием нехитрых приспособлений, сварки, домкрата и швеллеров.

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Рекомендации специалиста по изготовлению гидравлического пресса

По данной технологии проведения работ домкрат предполагается закрепить на основании. Это говорит о том, что работу необходимо осуществлять при ходе штока вверх. Что касается направляющих стоек, которые должны располагаться в нижней части по высоте домкрата, их для более внушительной жесткости нужно укрепить с помощью двух болтов с каждой стороны. Для чего в рядом расположенных уголках нужно проделать сквозные отверстия, которые должны совпадать с диаметром болтов?

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

При изготовлении нужно выполнить и поршень гидравлического пресса, а также возвратный механизм, который необходим для возвращения рабочей части после осуществления работ. Его изготавливают с использованием пружины в количестве двух штук, а также пластин, в которых делаются отверстия в центральной части. Когда вами будет составляться схема гидравлического пресса, нужно учесть габариты возвратного механизма, которые должны быть несколько больше по сравнению с диаметром винтового штока. Данный элемент не позволит сдвигаться пластинке при работе. Верхним концом пружину нужно зафиксировать к пластине, тогда как нижним пластина крепится к подошве домкрата. Для того чтобы сделать ход штока несколько меньше, нужно использовать дополнительные вставки, которые фиксируются на упор. Помимо прочего, можно изменить шаг до верхнего упора, укрепив другую пластину несколько ниже данного элемента.

В заключение

Изготовленный пресс при незначительном усилии в цилиндре должен увеличить давление в несколько раз. По той причине, что жидкость, применяемая в подобных прессах не сжимается, она полностью будет поступать в другой цилиндр, который обладает большей рабочей площадью. Сила в большом цилиндре будет увеличиваться настолько, во сколько раз площадь его поршня будет больше площади поршней в малом цилиндре. Перед началом работ вами должна быть составлена схема гидравлического пресса, что позволит упростить процесс.

поэтапный мастер-класс по созданию своими руками, подробные схемы сборки, выбор материалов и типа конструкции

В реалиях бытового мастерства имеют быть не только самодельные изделия, но также и инструменты для их изготовления. Мастер высшего класса, имеющий большой опыт в рукодельном искусстве, способен смастерить даже орудие труда, на котором впоследствии будет твориться очередной шедевр.

Иногда так происходит, потому что покупка нового оборудования в магазине зачастую может потребовать больших затрат. К тому же, мастер, как человек искусства и творчества, сам не прочь в очередной раз испытать свои навык и изготовить что — то, что послужит ему верой и правдой еще очень долго.

Гидравлические пресса своими руками действительно могут быть верным помощником.

Некоторые детали нуждаются в плоском давлении на них для придания им определенной формы или степени прочности. Для этого необходим гидравлический пресс.

Здесь приведены все нюансы и рекомендации к его самостоятельному изготовлению. Фото пресса своими руками вы можете найти на просторах интернета.

Когда нужен покупной пресс

Выбор в пользу покупного пресса однозначно следует сделать в случае, когда речь идёт о сверхточности при производстве ювелирных изделий, точной механики, оптических приборов.

Гидравлический пресс своими руками вряд ли сможет обеспечить необходимую точность. Превзойти промышленный образец в домашних условиях не удастся, и в процессе эксплуатации возможны неприятности.

Малейшее неточное движение – и может лопнуть хрупкая линза, миниатюрная деталь или драгоценный камень. Чтобы не рисковать, лучше сразу обратиться к каталогу промышленного оборудования, содержащему настольные ручные модели по приемлемой для ИП цене.

Самостоятельно можно попробовать построить пресс своими руками для гаража или частного предприятия, где обрабатываются крупные прочные детали.

Назначение и функции пресса в быту и промышленности

Пресс – это самое древнее промышленное устройство, без которого во многих случаях не обойтись. Его применяют для прессования огромного спектра различных видов изделий и конструкций (начиная ювелирными изделиями, заканчивая самолетами).

По сути пресс, это устройство, которое оказывает мощное уплотнение разных веществ, а также:

• производит выжимание жидкости;
• подымает и перемещает тяжелые предметы.

На сегодняшний день производят 4 основных типа:

Для домашней мастерской

Создав пресс для сайлентблоков своими руками, вы сможете легко выдавить втулки и запрессовать новые, получив работоспособную деталь. С помощью самодельного пресса можно выпрессовывать подшипники, гнуть трубы, создавать необходимое давление на склеиваемые элементы.

Сконструированный пресс много места в мастерской или гараже не занимает, но польза от него троекратно окупает затраты на изготовление.

Что нужно знать при создании конструкции из гидравлики

1. Для создания необходимо давления, применяется или встроенный или съемный гидравлический аппарат. Все зависит от используемого оборудования для самодельного пресса.
2. Перед тем, как приступить к своему маленькому производству, необходимо точно знать, для чего будет использоваться данная модель.
3. В зависимости от усилий, нужно подобрать степень надежности домкрата.
4. Перед работой необходимо сделать небольшой план и создать чертеж для своей будущей конструкции.

Тип нагрузки

Операции прессования осуществляются по двух основным схемам – прилагая давление, либо ударную нагрузку. Ударный вариант отличается высокой экономичностью: благодаря возникающей волне упругости, структура металла обретает текучесть и легче поддаётся нужной деформации. Специалисты индивидуального производства и домашние мастера широко используют ударное прессование для холодной ковки.

Прессы этого типа достаточно компактны при высокой производительности: имея площадь основания 1 квадратный метр и массу 1 т, ударно-инерционный пресс в состоянии развить усилие 1000 тс.

Однако оборудование для ударного прессования требует в эксплуатации предельного внимания, поскольку при использовании данной технологии нередки аварии и травмы разной степени тяжести.

Вследствие этого для использования в мини-мастерской предлагается собрать гидравлический пресс своими руками из домкрата, обеспечивающего плавное давление.

Виды и сферы применения

Как самодельные, так и серийно изготавливаемые гидропрессы классифицируются по нескольким параметрам:

• размерам;
• максимально производимому усилию;
• конструктивным особенностям оборудования (в частности, высоте штока).

Самыми мощными считаются гидравлические прессы, относящиеся к оборудованию напольного типа. Пресс гидравлический напольного типа, отличающийся и значительными габаритами, способен создавать в одной точке давление, значение которого может достигать десятков мегапаскалей. Сфера использования оборудования данного типа, которое может оснащаться дополнительными приспособлениями, достаточно широка. Напольные гидравлические прессы необходимы для решения таких технических задач, как:

• установка и снятие втулок, валов, подшипников;
• гибка труб;
• прессование изделий, изготовленных из различных материалов, в том числе и из металла.

В отдельных моделях электрогидравлических прессов напольного типа предусмотрена возможность изменения высоты расположения рабочего стола.

Пресс электрогидравлический 2135-1М, усилие 40 тонн

Настольные гидравлические прессы, наряду с небольшими размерами, отличаются меньшей мощностью. Давление, которое создается таким оборудованием, устанавливаемым на рабочий стол или верстак, редко достигает 20 т. Компактность электрогидравлических прессов настольного типа позволяет использовать их в небольших автомобильных и домашних мастерских.

Важным параметром электрогидравлических прессов, кроме усилия, которое они способны создавать, является высота их штока. От данного параметра, в частности, зависит то, с деталями каких размеров способно работать оборудование. Если у прессов настольного типа данный параметр может достигать 100 мм, то у напольных моделей он доходит до полуметра.

Электрогидравлические прессы благодаря своей универсальности используются во многих сферах деятельности. Такими сферами деятельности, в частности, являются машиностроение, деревообрабатывающая и пищевая промышленность. Однако чаще всего подобное оборудование можно встретить на станциях по ремонту автотранспортных средств. Используя его, можно успешно решать не только все вышеперечисленные технические задачи, но и выправлять вмятины и другие повреждения кузова автомобиля. В отличие от пневматического оборудования, применение которого требует наличия достаточно сложной пневмосистемы, гидравлический пресс с электроприводом достаточно просто подключить к сети электрического питания, и он будет нормально функционировать.

Самодельные прессы

Используя прессование давлением, можно выполнять огромный спектр необходимых в небольшой мастерской операций. Ручной пресс своими руками чаще всего стараются сделать полностью автономным, то есть не требующим привода, станции подкачки, резервуара рабочей жидкости.

Выбирая ту или иную конструктивную схему, ориентируются на требуемую мощность и основное назначение устройства.

Обратите внимание!

Принцип работы

Гидравлические прессы, оснащенные электрическим приводом, способны развивать огромные усилия, что объясняется особенностями конструкции такого оборудования. Принцип, по которому работает электрогидравлический пресс, состоит в следующем.

• Двигатель, работающий от сети электрического питания, приводит в действие гидравлический насос.
• Гидронасос в свою очередь поддерживает давление рабочей жидкости в первой камере пресса.
• Поршень первой камеры передает давление во второй цилиндр электрогидравлического пресса, где оно увеличивается в разы.
• Давление, создаваемое во второй камере гидроцилиндра, передается непосредственно на рабочий орган электрогидравлического пресса.

Схема гидравлического пресса рамного типа (нажмите для увеличения)

Таким образом, величина рабочего давления, которое будет сообщаться рабочему органу электрогидравлического пресса, зависит от того, насколько отличаются площади поршней в двух его цилиндрах. В основу работы пресса, основным рабочим органом которого выступает гидравлический насос, положен закон Паскаля, который состоит в том, что сила, действующая на какую-либо площадь, передается по всему объему, и она имеет равное значение по всем направлениям.

Силовой блок

Пресс для гаража своими руками можно создать, используя 3 варианта преобразователя прилагаемого усилия:

1. Винт с вращающим рычагом или колесом.
2. Длинный рычаг, воздействующий на плунжер.
3. Автомобильный подъемник.

Самодельный пресс из домкрата своими руками развивает усилие 100 тс, чего достаточно для большинства операций.

Необходимые материалы

Чтобы осуществить проект, потребуется сварочный инвертор, электроды, болгарка с отрезным кругом или обычная ножовка. Кроме того, предстоит найти подходящий домкрат и две мощных пружины, которые станут возвращать рабочую плоскость в исходное положение, когда нагрузка с плунжера снята.

В качестве материала для рамы лучше использовать швеллера. Также понадобится листовая сталь и кусок трубы под отверстие для штока.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

• Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
• Закрепить между собой два полученных железных прямоугольника металлическими трубами.
• Усилить изготовленный короб стальными пластинами и поперечными прутьями.
• Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

Винтовой домкрат

Пресс в гараж своими руками может быть не только гидравлическим. Некоторые модели легковых автомобилей укомплектованы ромбовидным домкратом с винтом. Большого усилия он не развивает, но зато стоит недорого.

К тому же развиваемая нагрузка не более 2,5 тс позволяет сконструировать пресс на базе деревянных деталей. Есть также возможность приладить привод в виде электрической дрели.

Рама

Во время работы пресса развиваются огромные напряжения, незаметные глазу, но представляющие серьёзную угрозу в случае аварии.

Если по какому-то сварному шву неверно спроектированной конструкции поползёт трещина, последует срыв траверзы, в результате которого работник может получить тяжёлые увечья. Рассмотрим, как сделать пресс своими руками правильно.

Швеллер

Сделать пресс своими руками лучше всего из швеллеров, укрепляя углы мощными укосинами. Если во время работы будет применяться нагрузка 4-5 тс, рама может быть сварена из одинарного швеллера. При нагрузках от 12 тс потребуется сдвоенный швеллер полкой наружу.

При критических нагрузках лучшим вариантом можно считать раму из крупного швеллера, собранную с использованием болтов большого диаметра.

Благодаря болтам можно не бояться взрывного разрушения конструкции. Крепёж также неплохо поглощает возникающие в процессе эксплуатации пресса вибрации.

Винтовая конструкция

Для владельца большого сада винтовая давилка – бесценный помощник во времена уборки плодов. Винтовую соковыжималку конструируют с использованием рамы из деревянных брусьев и домкрата. В процессе использования прилагается усилие не более 1,5 тс.

Вместо домкрата можно применить винт с рукоятками. Здесь хотя и придётся приложить больше усилий при отжиме сока, но можно будет более тонко регулировать силу нажима.

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Процесс создания гидросистемы начинается с разработки станины, которая считается важнейшим компонентом конструкции.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.

Тюкование сена

Рычажный пресс может также использоваться в фермерском хозяйстве для тюкования сена.

Конструктивно это устройство представляет собой высокий деревянный ящик с калиткой, оборудованный длинным рычагом с соотношением плеч до 1:10, а также пуансоном (щит из досок).

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Дешёвое топливо для отопительного котла

Нельзя обойти вниманием такую отрасль хозяйственной деятельности, как заготовка топлива. Сконструировав простейший рычажный пресс, можно обеспечить домашнее хозяйство превосходным горючим материалом, за который часто не приходится и платить.

Используя стружку, лузгу семян подсолнечника, измельчённые початки кукурузы, торф, солому, биологические отходы животных, можно получить практически бесплатное и экологически чистое топливо для котла или бани.

Фото пресса своими руками

Гидравлический пресс для кузницы своими руками

Какой домкрат выбрать

Для производства пресса из домкрата нормально подходят устройства одноштокового бутылочного типа, которые отличают обычная конструктивная схема и высочайшая надежность. Прессы, сделанные на базе такового домкрата, имеют более высшую мощность, если ассоциировать их с оборудованием, главным рабочим органом которого являются рычажные, кривошипные, винтообразные либо эксцентриковые механизмы.

Разные модели гидравлических домкратов способны создавать усилие, значение которого варьируется в спектре от 2-ух до 100 тонн, что и позволяет использовать их в качестве очень действенного силового механизма.

Технология изготовления

Пресс из домкрата своими руками делается в критериях гаража либо мастерской. Гидропресс, который вы решили сделать, сравнимо маленький и обычной – по сопоставлению с его промышленными аналогами.

Самодельный

гидравлический ковочный пресс R2D2.

При определённом навыке работы с электросварочной техникой сварить каркас и возвратно-поступательный упор особенного труда не составит. Чтоб сделать хороший гидропресс, для вас придётся пройти через несколько поочередных стадий.

Сборка рамы

Для сборки рамы сделайте последующие деяния.

• Разметьте и распилите швеллер, профтрубу и уголковый толстостенный профиль на заготовки, сверившись по чертежу. Выпилите также пластинки (если вы их не подготовили).
• Соберите основание: сварите нужные заготовки, используя способ двухсторонних швов. Так как глубина прихватывания (провара) т. н. «сварочной ванны» (зоны расплавленной стали) не превосходит 4-5 мм для 4-миллиметровых электродов, будет нужно провар и с обратной стороны. С какой стороны варить – роли никакой не играет, главное, чтоб заготовки были надёжно закреплены, размещены, сначало прихвачены. Сварка производится в два шага: сначала делается прихватывание, потом налагается основная часть шва. Если не прихватить, то собираемую конструкцию поведёт в сторону, из-за чего кривоватую сборку предстоит распилить по месту провара, выровнять (подточить) и сварить повторно. Не допускайте фатальных ошибок при сборке.
• Собрав базу, приварите боковины и верхнюю перекладину станины. В процессе сборки после каждого шва, прихватки контролируйте прямоугольность. Подрезание деталей перед сваркой осуществляется встык. В качестве кандидатуры сварке – болты и гайки, пресс— и гроверные шайбы минимум под размер М-18.
• Изготовьте подвижную планку, применив профтрубу либо отрезок швеллера. Приварите в центре передвижного упора отрезок трубы, в который заходит шток.
• Чтоб шток с упором не отклонялся, изготовьте для него направляющие на базе полосовой стали. Длина направляющих и наружняя протяжённость корпуса равны. Прикрепите направляющие к боковинам подвижного упора.
• Изготовьте съёмный упор. В направляющих упора прорежьте отверстия для опции высоты рабочей зоны. Потом установите пружины и сам домкрат.

Гидравлические домкраты не всегда работают в перевёрнутой позиции. Тогда домкрат фиксируется бездвижно на верхней перекладине, при всем этом нижняя опора применяется в качестве опоры для обрабатываемых заготовок. Чтоб пресс работал таким методом, предстоит переработать домкрат под него.

Переделка домкрата

Дорабатывание гидравлики делается последующим методом.

• Установите расширительный контейнер на 0,3 л – заливной канал домкрата соединяется с помощью обычного прозрачного шланга. Закрепляется он средством хомутов.
• Если предшествующий метод не подходит, то разберите домкрат, слив масло и прокачав его основной гидравлический узел. Уберите прижимную гайку, раскачайте с помощью резинового молотка наружный сосуд и вытащите его. Так как сосуд заполнен не до конца, то, будучи перевёрнутым, он лишается притока масла. Для устранения этой предпосылки установите трубку, занимающую по длине весь стакан.
• Если по некий причине для вас и этот метод не подходит, то установите на пресс дополнительную опору. Требование к ней – проскальзывание по направляющим и обладание посадки вплотную, по этому при повышении давления домкрат остается на своём рабочем месте. Переверните его и закрепите с помощью болтов М-10 к стойке.

После накачки давления прижимающая сила будет такой, что домкрат не отлетит.

Создание прижимных колодок

Домкратный шток не обладает достаточным сечением в поперечном разрезе. Ему будет нужно наличие прижимающих площадок большей площади. Если это не обеспечить, то работа с громоздкими деталями станет затруднительной. Верхняя прижимающая колодка обладает способностью удерживаться на штоке при помощи крепления из нескольких деталей. По сути в этой детали прорезается глухое отверстие, куда войдёт тот же шток с маленьким зазором. Тут же за прорезанные раздельно отверстия зацепляют пружины. Обе площадки вырезаются и собираются из отрезков швеллера либо четырёх уголковых заготовки, в итоге появляется прямоугольная коробка с открытыми боковинами.

Проваривание осуществляется при помощи сплошных швов с обеих сторон. Одна открытая грань заваривается с внедрением квадратного отрезка. Внутренность коробки заливается бетоном М-500. Когда бетон застынет, деталь сваривается с другой стороны, в итоге появляется пара недеформирующихся прижимающих частей. Чтоб полученную конструкцию установить на домкрате, сверху приваривается кусочек трубы под его шток. Чтоб последний держался там ещё более надёжно, на деньке получившегося стакана закрепляется шайба с отверстием под центр штока. При всем этом площадка снизу устанавливается на переставной перекладине. Наилучшим вариантом является наваривание 2-ух уголковых отрезков либо отрезков гладкого прутка, не дающих прижимающей площадке смещаться в сторону.

Переставная опорная балка

От верхней нижняя перекладина ничем значительно не отличается – те же размеры в разрезе. Различие имеется только по конструкции. Для этого необходимо сделать опорную площадку. Она сработана из пары швеллерных отрезков, повёрнутых ребристой стороной наружу. Эти стороны приложены с 2-ух сторон упоров и привариваются по центру с помощью уголковых или арматурных проставок. По центральной зоне перекладины проходит незанятая область – из-за чего и будет нужно сделать опорную колодку снизу. Она, в свою очередь, упрётся в место, равное полуширине каждой из полок. Подпорки от смещения прикрепляются в центральной части нижней заготовки сварным методом.

Но переставная перекладина может быть зафиксирована с помощью массивных гладких прутов. Чтоб воплотить таковой метод крепления, прорежьте на вертикальных швеллерных деталях станка некое количество просечек, расположенных друг рядом с другом. Они должны оказаться параллельными друг дружке.

Поперечник прутка, который распилили на распорки, более 18 мм – такое сечение задаёт приемлемый припас прочности данной части станка.

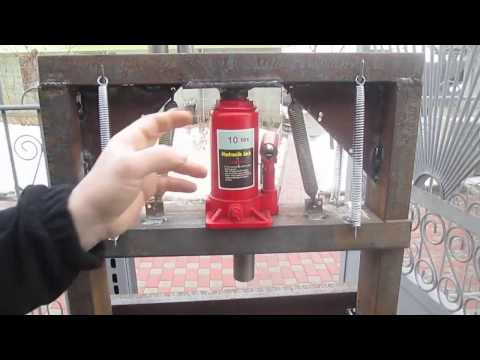

Возвратный механизм

Чтоб возвратимые пружины исправно функционировали, по способности повысьте их количество до 6 – они управятся с огромным весом верхней прижимной площадки, в которую не так давно был залит бетон. Лучший вариант – внедрение пружин для возврата подвижной части (двери) ворот.

Если верхняя колодка отсутствует, закрепите пружины на штоке домкрата. Реализуется такое крепление с помощью толстой шайбы с внутренним поперечником, наименьшим, чем поперечное сечение самого штока. Закрепить пружины можно, используя отверстия по бокам, размещенным в этой шайбе. Они удерживаются на верхней перекладине на приваренных крючках. Вертикальная позиция пружин не нужна. Если они оказались длинными, то, расположив их под градусом, а не строго прямо, может быть убрать этот недочёт.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже либо домашней мастерской довольно всераспространено. Использовать таковой пресс, отличающийся маленькими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого нрава.

А именно, при помощи такового малогабаритного оборудования можно выполнить выпрессовку подшипников либо сайлентблоков, также запрессовать на их место новые детали. Кроме авто ремонта, гидравлический пресс можно использовать для гибки железных деталей, сотворения требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного предназначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Как сделать

гидравлический пресс своими руками?

Гидравлический пресс – полезный в быту механизм, наряду с пруто-, трубо- и листогибом, тисками и домкратом. В простейшем случае он спрессовывает органический мусор в брикеты, которым можно топить печь, к примеру, в дачном доме.

Собственноручное создание прессовой установки

Сегодня чертежи и размеры для собственноручного изготовления пресса можно взять из Интернета. Причём вариантов существует масса.

И все они гарантируют, что отличия между самодельным оборудованием и агрегатом, выпущенном на заводе, будут отсутствовать.

Вначале разберём достоинства пресса из домкрата своими руками пошагово:

Структура пресса

Пресс, изготовленный в домашних условиях, не нуждается в высоких технологических показателях. Как уже было отмечено выше, он эксплуатируется для создания и коррекции несложных и маленьких деталей или несложных операций. Исходя из этого, домашние пресса, как правило, имеют усилие не выше 20 тонн.

Однако параметры, по которым классифицируются пресса, подходят как под производственные модели, так и изготовленные самостоятельно.

Виды агрегатов, которые обычно изготавливают своими руками

Наиболее распространенными прессами, изготавливаемыми в домашних условиях, являются:

Данные виды инструментов больше всего подходят для использования дома или в гараже, так как занимают немного места.

Из чего и как собрать раму для пресса

Материал для станины, её конструкционная прочность и способ сборки должны определяться давлением, которое домкрат способен выдать. Для точного расчёта важно понимать, в каком направлении действуют нагрузки в процессе работы.

Основа пресса прямоугольная П-образная рамка из швеллера или спаренного стального уголка. Основной действующей силой является противодействие сжатию, выраженное в сосредоточенной нагрузке. Основное усилие концентрируется в центрах горизонтальных перекладин. Силами, растягивающими вертикальные стойки пресса, и явлениями деформации в сжимаемых деталях вполне можно пренебречь.

1 верхняя упорная балка; 2 болты; 3 домкрат 20 т; 4 возвратные пружины; 5 подвижная балка; 6 стопорный палец; 7 регулируемая опорная балка; 8 поперечная балка; 9 ножки из уголков

Для установки со сдавливающим усилием до 5 тонн для изготовления рамы можно смело использовать:

• Швеллер по ГОСТ 824089 типоразмера 8П.
• Пару горячекатанных уголков по ГОСТ 850993 размера 50х5 мм, связанных 10 мм прутьями через 2025 см, либо цельным сварным швом.

Размеры швеллера 8П

Сразу оговоримся, что примерные данные по металлопрокату мы приводим для рамы, у которой внутреннее окно не шире 100 см. По аналогии при использовании домкрата с усилием до 10 тонн раму следует изготовить из:

Размеры швеллера 10П

Если же необходимое усилие сжатия достигает 15 т или выше, то раму следует изготовить из:

Размеры швеллера 14П

Указанное выше предложение по металлопрокату подразумевает десятикратный запас прочности, что полностью исключает превышение предела упругих деформаций и является нормальным для установок такого рода. Все соединения рамы должны быть сварными с цельными двухсторонними швами и подрезкой встык. Если сваркой соединение не выполнить, допускается сборка на болтах или шплинтованных пальцах. При этом обязательно нужно брать в расчёт максимальную допустимую нагрузку на срез.

При болтовом соединении основная нагрузка становится рассредоточенной и усилие сжатия пресса нужно разделить на количество болтов или пальцев. Разрушающее усилие среза болтов из наиболее распространённой стали СТ-3 составляет:

Для обеспечения необходимого запаса прочности каждый элемент крепления должен испытывать нагрузку в пять раз меньше разрушительной. Для стальных пальцев усилие можно принимать на 1015% выше указанных значений. Если нужное количество креплений не получается разместить в угловом узле, следует увеличить прочность косынками, для которых предпочтительно использовать угловую сталь вместо листовой. Это же применимо и к сварной конструкции рамы, что также помогает избежать использования излишне массивного сталепроката.

Помимо нагруженной верхней части станина включает в себя две стойки с ножками, обеспечивающими прессу достаточную устойчивость, и поперечную балку, которая может быть переставной при обработке деталей разного размера. Сечение верхней и нижней балок должно быть эквивалентным, также как и сечение элементов их крепления. Ножки и опору каждый волен реализовать по своим соображениям, они не испытывают рабочих нагрузок помимо собственной массы пресса. Единственное требование наличие нижней перекладины, придающей конструкции дополнительную жёсткость.

Самодельный

пресс из домкрата пошаговая инструкция изготовления эффективного устройства своими руками (135 фото)

Прессовый агрегат считается одной из полезнейших вещей в домашнем хозяйстве. Он позволяет производить сжатие предметов, меняя их форму или вытесняя из них жидкость. Помимо того, с его помощью могут переноситься тяжёлые грузы.

Однако вы можете не покупать данную конструкцию на строительном рынке, а смастерить её из простого домкрата.

10 лучших гидравлических прессов — обзоры и анализ 2022 — Go Ultra Low

17 июля 2022 г.

#	Предварительный просмотр	Продукт	Оценка
1		12-тонный гидравлический цеховой пресс Strongway	9,40	Купить на Амазоне
2		BIG RED T51201 Торин Сталь…	8,75	Купить на Амазоне
3		OEMTOOLS 25087 Пневмогидравлический 20…	8,80	Купить на Амазоне
4		Black Widow BD-PRESS-20H 20 тонн…	9,45	Купить на Амазоне
5		TCE TCE20030 Стальная H-образная рама Torin…	9,40	Купить на Амазоне
6		12-тонный гидравлический цеховой пресс TUFFIOM…	9,90	Купить на Амазоне
7		Настольная 10-тонная гидравлическая мастерская Strongway…	8,45	Купить на Амазоне
8		Sunex 5720AH Полностью сварная пневматическая/гидравлическая мастерская…	9,45	Купить на Амазоне
9		Гидравлический тепловой пресс Dulytek DHP5,…	9,00	Купить на Амазоне
10		Гидравлический тепловой пресс Findcolor 12 тонн…	8,15	Купить на Амазоне

Лучший гидравлический пресс С техническими характеристиками

Покупка гидравлического пресса для себя уже считается роскошью, поэтому вы также можете убедиться, что то, что вы собираетесь приобрести, соответствует следующим факторам:

• Стоимость- Конечно, это фактор номер один, на который обращают внимание многие при поиске продуктов, которые они планируют купить. Для гидравлического пресса цена варьируется в зависимости от характеристик, долговечности и стоимости бренда. Определите, сколько вы готовы потратить на продукт, чтобы можно было сразу сузить поиск.
• Долговечность- Это всегда учитывается при выборе любого продукта. Более высокая цена не всегда означает высокое качество, поэтому внимательно читайте отзывы о производительности и компонентах определенного продукта.
• Простота использования и очистки — Беспроблемный гидравлический пресс — лучший выбор, потому что он определяет, насколько эффективно вы можете работать, удовлетворяя свои потребности и очищая после этого. Итак, примите во внимание, насколько легко чистить и обслуживать гидравлический пресс.
• Размер- Важно учитывать размер и размеры вашего гидравлического пресса, особенно если у вас ограниченное пространство.
• Безопасность- Очень важно найти гидравлический пресс, обеспечивающий безопасность, тем более что это оборудование будет находиться дома, где дети могут иметь к нему доступ.

Приведенные ниже рекомендации помогут вам найти гидравлический пресс, отвечающий всем вашим критериям!

1. 12-тонный гидравлический цеховой пресс Strongway

Особенности:

• Высокопрочная Н-образная рама изготовлена ​​из высококачественной стали, соответствует стандартам долговечности1 1 9
• Бессвинцовая краска наносится после тщательной химической промывки, чтобы обеспечить долговечность покрытия и предотвратить ржавчину
• Краска устойчива к маслам, жирам и грязи, что облегчает ее очистку
• Высококачественный гидравлический стальной цилиндр большого диаметра обеспечивает более низкое давление масла, необходимое для подъема груза, что способствует снижению износа и увеличению срока службы
• Поршневой плунжер обработан и отполирован для защиты от задира

Дополнительная информация:

Размеры товара
Вес	99

Купить на Amazon

2. Большой красный T51201 Torin Steel H-Frame Hydraulic Garage/Shop Floor Press с штамповальными пластинами, 12 тонн (24 000 фунтов), красный

Особенности:

4 40002 :
4444 Гидравлический гаражный/цеховой напольный пресс с Н-образной рамой предназначен для правки, гибки, прессования и штамповки; Включает штамповочные пластины для штамповки на оправке с V-образными блоками и 180-градусной направляющей
• Вручную поднимайте и опускайте поверхность стола, чтобы выбрать оптимальное рабочее расстояние для работы; Оснащен бутылочным домкратом грузоподъемностью 12 тонн (24 000 фунтов) с рабочим диапазоном от 10-1/2″ до 35″ 9.0211
• Оснащен высококачественными прецизионными пружинами для медленного и безопасного возврата в исходное положение после нажатия; Поршневой плунжер обработан и отполирован для защиты от задира
• Обработан порошковой бессвинцовой краской, обеспечивающей прочное масло-, жиро- и грязеотталкивающее покрытие, которое легко очищается
• Включает ограниченную гарантию производителя сроком на 1 год

Дополнительная информация:

Цвет	Красный и черный
Размеры изделия
Высота	20
Ширина	10
Длина	25
Вес	96

Купить на Amazon

3. OEMTOOLS 25087 Пневмогидравлический 20-тонный пресс с двухскоростным насосом, гидравлический пресс, пресс с колесным подшипником, гидравлический пресс


Особенности:0033
• ДОПОЛНИТЕЛЬНАЯ УНИВЕРСАЛЬНОСТЬ: Прижимная головка цехового пресса может управляться либо рычагом гидравлического ручного насоса, либо пневматическим насосом; Ковочный пресс дает больше возможностей при работе
• СОКРАЩЕНИЕ ВРЕМЕНИ НАСТРОЙКИ И ПРЕССОВАНИЯ: двухскоростной насос пневмогидравлического пресса повышает эффективность, предоставляя вам больше времени для выполнения большего количества проектов; Ручной насос на ковочном прессе плавный и простой в использовании одной рукой без особого физического напряжения
• РЕГУЛИРУЕМЫЕ ХАРАКТЕРИСТИКИ: Быстро регулируйте высоту опорной планки на гидравлическом прессе для правильного позиционирования больших материалов; Имеет подвижную пресс-головку для дополнительной гибкости в рабочем положении; Включает подвижные пресс-блоки
• ТОЧНЫЕ ПОКАЗАНИЯ: Заполненный жидкостью манометр с двойной шкалой на пневматическом гидравлическом прессе гарантирует точные показания с хорошо видимой маркировкой, чтобы вы точно знали, какое давление нужно применить
• ПРОЧНЫЙ: Пневмогидравлический пресс был разработан для обеспечения долговечности; Жесткая конструкция и высококачественная сталь гидравлического ковочного пресса исключают колебания, а опорная поперечина не прогибается; Стальная рама с порошковым покрытием

Дополнительная информация:

Цвет	Мульти
Размеры изделия
Высота	6,5
Ширина	18,3
Длина	61,4
Вес	247,4

Купить на Amazon

4. Black Widow BD-PRESS-20H 20-тонный гидравлический цеховой пресс




Характеристики:

• Используйте этот пресс для домашних механиков или небольшого ремонтного предприятия
• Размеры 27,5″ Д x 26,75″ Ш x 57,25″ В; максимальная грузоподъемность 20 тонн; горизонтальный ползун расширяется от 2,75″ до 10″
• Может использоваться с прилагаемым ручным насосом
• Ram выдвигается на 2,75–10 дюймов от основания; 8 регулировок по высоте с шагом 4,75 дюйма; включает 2 пяточных блока
• Прочная стальная конструкция с порошковым покрытием

Дополнительная информация:

Цвет	черный
Размеры изделия
Высота	57,25
Ширина	26,75
Длина	27,5
Вес	169

Купить на Amazon. 0235





Особенности:

• Рабочий диапазон от 5,5″ до 35,8″ с внутренним размером станины 21,6″ и ходом 7,5″; Обеспечивает исключительную универсальность со многими проектами и исправлениями
• Регулируемая нижняя балка и боковая регулировка штока цилиндра сочетают в себе скорость и точность; Широкое прочное основание повышает устойчивость и прочность
• Гидроцилиндр в сборе подвижный и оснащен механизмом блокировки трудноподвижных частей; Полированная внутренняя стенка цилиндра снижает износ и продлевает срок службы
• Разработан и протестирован в соответствии со стандартами безопасности ASME PASE; В комплект входит набор из 8 дыроколов и ограниченная двухлетняя гарантия производителя
.
• Магазинный пресс мощностью 40 000 фунтов (20 тонн) с ножным и ручным насосом для дома и магазина; Лучше всего использовать для задач, связанных с прессованием, изгибом, выпрямлением и формованием
• Тип посадки: Универсальная посадка

Дополнительная информация:

Размеры товара
Вес	218,25
Дата выпуска	2018-07-18T00:00:01Z

Купить на Amazon.



Характеристики :

• РЕГУЛИРУЕМЫЙ РАБОЧИЙ СТОЛ: На каждой стороне гидравлического цехового пресса имеется 8 отверстий для регулировки высоты рабочего стола. Вы можете отрегулировать высоту рабочего стола в зависимости от ваших потребностей.
• ГРУЗОПОДЪЕМНОСТЬ 12 ТОН: Грузоподъемность оборудованного домкрата для бутылок составляет 12 тонн, что облегчает выпрямление или гибку металла. И гидравлический пресс также поставляется с прижимными плитами.
• ПРОСТОЙ В ИСПОЛЬЗОВАНИИ: Гидравлическим магазинным прессом можно легко управлять, просто нажав или подняв длинную ручку домкрата для бутылок. (ПРИМЕЧАНИЕ. Перед использованием проверьте, все ли части гидравлического пресса полностью/должным образом закреплены.) И вы можете закрыть или открыть давление гидравлического домкрата, повернув на нем ручку.
• УДОВЛЕТВОРИТЕЛЬНОЕ КАЧЕСТВО: Гидравлический цеховой пресс, изготовленный из стали надлежащего качества с механическим покрытием, может служить в течение более длительного периода времени. А утолщенные пружины обеспечивают большое тяговое усилие и быстрый возврат масла.
• ШИРОКОЕ ПРИМЕНЕНИЕ: Гидравлический цеховой пресс можно использовать для различных видов работ по металлообработке, таких как гибка, правка и штамповка. Идеально подходит для использования в автомастерских, гаражах или других небольших ремонтных мастерских.

Купить на Amazon

7. Настольный 10-тонный гидравлический магазинный пресс Strongway с манометром




Особенности:

• Прочная Н-образная рама изготовлена ​​из высококачественной стали и соответствует строгим стандартам качества и долговечности
• Краска, не содержащая свинца, наносится после тщательной химической промывки, чтобы обеспечить долговечность покрытия и предотвратить появление ржавчины
• Краска устойчива к маслам, жирам и грязи, что облегчает ее очистку
• Высококачественный гидравлический стальной цилиндр большого диаметра обеспечивает более низкое давление масла, необходимое для подъема груза, что способствует снижению износа и увеличению срока службы
• Поршневой плунжер обработан и отполирован для защиты от задира

Дополнительная информация:

Размеры товара
Вес	116

Купить на Amazon

8. SUNEX 5720AH Полностью посадочный воздух/гидравлический магазин, 20 тонн




Функция:

44 40002 .0211
• Удобная конструкция пневматического двигателя устраняет необходимость в перекачивании
• Включает комплект из 3 перфораторов, опорные плиты и подшипниковый щит
• Идеально подходит для правки, гибки и снятия/установки шестерен, подшипников и втулок

Дополнительная информация:

Размеры товара
Высота	11,5
Ширина	34,5
Длина	67,75
Вес	290

Купить на Amazon.

Особенности:

• Эффективность и доступность; Максимальное усилие прессования до 5 тонн; Герметичный гидравлический домкрат на 10000 фунтов на квадратный дюйм обеспечивает успешное прессование при относительно низкой температуре; Двойные нагревательные пластины размером 3″ x 4″ с точным двухканальным контроллером температуры и таймера пресса; Варианты температурной шкалы Фаренгейта и Цельсия
• Модернизированный съемный гидравлический домкрат для бутылок для легкой замены; Прочная конструкция рамы кузова; Усиленная ручка домкрата для увеличения прочности и долговечности; Схема надежного переключателя питания
• Простота в эксплуатации; Собран и готов к использованию; Все в одном, дополнительное оборудование не требуется
• Эргономичный дизайн ручки позволяет удобно перемещать пресс; Присоски на нижнем захвате для прочного и стабильного удержания на скамейке или столе
• Незаметная упаковка Включает руководство по эксплуатации, улучшенную ручку насоса, шнур питания переменного тока и стартовый комплект. 2 года гарантии

Дополнительная информация:

Цвет	Серый/Синий
Размеры изделия
Высота	18
Ширина	9
Длина	10
Вес	31

Купить на Amazon

10. Findcolor 12-тонный гидравлический термопресс с манометром, обновление 9Термопресс мощностью 00 Вт с двумя пластинами с подогревом 3 × 5 дюймов, с таймером, контролем температуры, черный




манометр, позволяющий настроить идеальное давление для термопресса

• 👍[Быстрый нагрев 900 Вт] Пришло время перестать тратить время и силы на ручной термопресс. Наш обновленный алюминиевый нагревательный элемент Powerfull 6061 мощностью 900 Вт разработан для быстрого нагрева и поддержания постоянного и равномерного распределения тепла, что значительно повышает эффективность и качество
• 💪[12-тонный гидравлический пресс с присосками] Модернизированная рама корпуса позволяет выдерживать усилие до 12 тонн, присоски на нижнем захвате для надежного и стабильного удержания на скамейке или столе; Большая двойная нагревательная пластина 2,4″ x 4,7″ Подходит для пакетов 2″x3″/2″x3,5″/2″x4″
• ✨[Точный цифровой ЖК-контроллер] Простое управление температурой и временем, максимальная температура может быть установлена ​​​​на 482 ° F, максимальное время настройки составляет 0-999 с, вы можете получить идеальную рабочую температуру и время
• 🥂[Компактный и портативный дизайн для путешествий] Термопресс «все в одном» в собранном виде, дополнительное оборудование не требуется. Удобная ручка для переноски Позволяет положить его в рюкзак во время путешествия

Дополнительная информация:

Цвет

Черный

Купить на Amazon

Покупка гидравлического пресса: что следует учитывать

У вас возникли проблемы с выбором между вариантами гидравлического пресса на этой странице? Вы не знаете, какой выбрать? Вот окончательное руководство по покупке гидравлического пресса для выбора правильного продукта в соответствии с вашими потребностями. Важно помнить, что правильный выбор может помочь подчеркнуть ваши лучшие качества.

1. Как часто вы будете использовать гидравлический пресс?

Можно подумать, что человек будет использовать свой гидравлический пресс как можно больше. В конце концов, они заплатили за это больше и хотят получить свои деньги.

Многие задаются вопросом, как часто им нужно будет использовать гидравлический пресс. Важно понимать, что нет однозначного ответа, потому что у всех разные потребности и выбор. Например, некоторым людям это может понадобиться только несколько раз, а другим часто.

Так ли это? Например, выходил ли кто-нибудь из ресторана с полным желудком после одного приема пищи? Скорее всего, это не так, потому что обычно мы не переедаем в ресторанах.

Так почему же это происходит с продуктами? Ответ кроется в нашей психологии и в том, как мы устроены покупать вещи, даже если они нам не нужны. Другими словами, существует дисбаланс между тем, что люди покупают, и тем, что они используют.

2. Выберите гидравлический пресс, соответствующий вашим потребностям

Вы часто ищете гидравлический пресс? Не знаешь с чего начать и что купить. Трудно найти баланс между качеством и ценой. Ну, не смотрите дальше! Мы обсудим, как определить, подходит ли вам продукт, исходя из ваших потребностей, а также обзоры наших лучших продуктов, которые соответствуют этим потребностям!

Чтобы определить, подходит ли вам продукт, подумайте, зачем он вам нужен. Это потому, что вы пытаетесь удовлетворить свои потребности с легкостью. Если вы хотите путешествовать пешком на большие расстояния, вам может понадобиться что-то, что не вызывает у вас боли в руке при переноске. Поэтому следует выбирать легкие.

3. Особенности

При покупке гидравлического пресса вы должны задать себе вопрос не о том, что он может делать, а о том, какие функции важны для вас. Наиболее распространенными чертами продукции являются долговечность, надежность, цена и эстетичность.

Если вы планируете часто использовать изделие или жить где-то, оно может намокнуть; долговечность, вероятно, является вашим приоритетом номер один. Цена также может быть проблемой, если это будет что-то, что будет покупаться каждые несколько лет.

Надежность всегда должна идти рука об руку с долговечностью и другими аспектами, такими как отзывы клиентов и срок гарантии; без этих двух аспектов контроля качества невозможно гарантировать, что какая-либо компания создала надежный продукт, если они не укажут это ясно в своем описании.

4. Стоимость

Стоимость гидравлического пресса является одним из наиболее важных факторов, которые следует учитывать при выборе. Существует много разных ценовых диапазонов, поэтому важно понимать их различия. Как правило, качественные товары стоят дороже, а некачественные – дешевле. Поэтому, если вы хотите лучший продукт, вы должны выбрать дорогой. Лучше выбрать доступный продукт с меньшим количеством функций, если вы собираетесь использовать его только несколько раз.

5. Гарантийная политика

Гарантия на продукт гарантирует качество и рабочие характеристики продукта, которые предоставляет производитель или продавец. С другой стороны, сервисная гарантия — это то, что вы получаете, если покупаете что-то вроде домашнего ремонта. Последнее не защищает от дефектов материалов или художественного оформления, но распространяется на дефектные продукты, поскольку они не установлены должным образом или не используются по назначению.

При покупке гидравлического пресса с гарантией в первую очередь проверьте, сколько лет он прослужит. Обычно годовые контракты выдаются только для недорогих товаров, поскольку этот тип покрытия защищает от любых производственных дефектов, которые могут возникнуть во время производства, что может произойти даже на качественных фабриках.

Это также избавляет клиентов от необходимости платить. Многие люди находят это полезным, потому что, если что-то случится с их товаром, не будет никаких хлопот, и им не придется беспокоиться о переплате денег за ущерб, причиненный по вине производителя.

В заключение отметим, что гарантия — это отличное вложение средств, позволяющее гарантировать, что при покупке новых продуктов все пройдет гладко! Убедитесь, что ваш гидравлический пресс имеет гарантию, прежде чем покупать его в магазине!

Гидравлические цеховые прессы | JMSP-9120A 20-ТОННЫЙ гидравлический магазинный пресс

Вакансии БОЛЬШАЯ РАСПРОДАЖА! ДОМ О НАС КОНТАКТЫ ОТЗЫВЫ НАПРАВЛЕНИЯ Часто задаваемые вопросы ГИДРАВЛИЧЕСКОЕ ОБСЛУЖИВАНИЕ Ремонт цилиндра Ремонт мобильной гидравлики Ремонт гидравлики на месте Ремонт шланга на месте Линейная карта Chssi Информация о финансировании Авторизация CC Информация о дистрибьюторе ЧССИ НА ТВ! Экстремальный макияж Человеческие пещеры — NASCAR Пещеры мужчин – НФЛ ОБЩЕСТВЕННЫЙ ЛИФТ Автосалоны и автоклубы АВТОМОБИЛЬНЫЕ ПОДЪЕМНИКИ 2 стоечных подъемника 4-стоечный подъемник Подъемные мостовые домкраты Выравнивающие подъемники Автомобильные поворотные круги Системы центровки Ножничные подъемники Специальные подъемники Мотоциклетные подъемники ОБСЛУЖИВАНИЕ КОЛЕС Шиномонтажные станки Балансировочные станки Тормозные станки Разбрасыватель шин Колесные тележки ТОРГОВОЕ ОБОРУДОВАНИЕ Маслосливные отверстия Трансмиссионные домкраты Оборудование для кузовных работ Воздушные компрессоры Катушки для шлангов Пескоструйные шкафы Цеховые прессы Домкраты напольные Подъемники для поддонов Бутылочные домкраты Подставки для домкрата Моторные подъемники/краны Верстаки СНЕГ И ЛЕД Основной снегоочиститель, индекс Индекс разбрасывателя соли Снегоочистители Sno-Way Снегоочистители Blizzard ИНФОРМАЦИЯ О ДОСТАВКЕ Политика и условия		JMSP-9120A 20 ТОНН ТОЛЬКО розничная цена: $324,95 ! Обзор продукта: JMSP-9120A представляет собой гидравлический 20-ТОННЫЙ Гидравлический цеховой пресс . JMSP-9120A используется для снятия и установки подшипников, шестерен, крестовин, втулок, шаровых шарниров, шкивов и многого другого. Этот гидравлический цеховой пресс создает давление до 20 ТОНН, просто нажимая на рычаг! Разработан для использования при выпрямлении, гибке, удерживании, формовании, прессовании или других уникальных операциях высокого давления Регулируемый гидравлический поршень в сборе слева направо Обычные применения включают установку подшипников, втулок, шестерен, U-образных шарниров, шкивов, шаровых шарниров, ремонт двигателей и многое другое Прочная стальная конструкция для максимальной прочности. Регулируемая высота станины пресса — 7 позиций (5 дюймов между каждой позицией) Гидравлический цилиндр с двойной возвратной пружиной Стальная поперечная распорка предотвращает расхождение рамы под нагрузкой Автоматические гидравлические системы байпаса и перегрузки защищают гидроцилиндр и пользователя Характеристики продукта: Тип: Гидравлический Максимальное давление: 20 тонн Ход: 6½” Общая высота: 72 дюйма Рабочая ширина: 21½” Ширина печати на полу: 29½” Длина печати на полу: 28 дюймов Гидравлический цеховой пресс JMSP-9120A Гидравлический цеховой пресс Детали упаковки: Вот как ваш JMSP-9120A будет отправлен вам: Метод: Заземление ИБП Длина:   Высота:   Ширина:   Вес: 177 фунтов. Вес цехового пресса JMSP-9120A составляет чуть менее 177 фунтов. Если у вас есть какие-либо вопросы или вам нужна дополнительная информация об этом оборудовании, ПОЖАЛУЙСТА, ПОЗВОНИТЕ НАМ ПО ТЕЛЕФОНУ 1-888-736-5094! Тяжелое оборудование Информация о доставке: Из-за размера и веса этот товар будет отправлен обычным перевозчиком. Для получения дополнительной информации всегда лучше позвонить нам по телефону 1-888-736-5094, чтобы узнать стоимость доставки и ознакомиться с процедурами Complete Hydraulic с одним из наших торговых партнеров. Клиенту важно понимать, что от него требуется для получения этих отправлений! Если у вас есть какие-либо вопросы, позвоните нам по телефону 1-888-736-5094, и один из наших дружелюбных продавцов будет рад вам помочь! Требования к месту назначения и оборудование для разгрузки: Для доставки населению адрес клиента должен быть в состоянии вместить большой 18-колесный грузовик, въезжающий и выезжающий из подъезда. ЗАКАЗЧИК НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ВЫГРУЗКУ ПРОДУКТА ИЗ ГРУЗОВОГО АВТОМОБИЛЯ!* Имеются подъемные борта. Может взиматься плата за проживание. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Транспортные компании могут установить разумные временные ограничения на то, сколько времени клиентам разрешено брать, прежде чем взимать дополнительную плату – пожалуйста, убедитесь, что вы готовы разгрузить свое оборудование, когда прибудет грузовик. Из-за размера этого оборудования клиенты ДОЛЖНЫ иметь вилочный погрузчик, эвакуационную стрелу или подобное оборудование для выгрузки товара из грузовика. Если вы не уверены в выгрузке этого оборудования из грузовика, у вас нет места для полуприцепа с 53-футовым прицепом или у вас нет необходимого оборудования для выгрузки продукта (ов) из грузовика, мы НАСТОЯТЕЛЬНО рекомендуем доставка оборудования по служебному адресу* с причалом, оборудованным для разгрузки большегрузных автомобилей. *Для клиентов, которые не могут разместить большой грузовик по своему адресу проживания и не имеют рабочего адреса, мы настоятельно рекомендуем им доставить гаражное оборудование на местный терминал грузоперевозок. Персонал терминала сможет для вас выгрузить оборудование из грузовика в грузовик или бортовой прицеп. Индиана Налог с продаж и самовывоз: Жители Индианы должны добавить налог с продаж в размере 7% к вашей окончательной стоимости. Если какое-либо оборудование забирается в компании Complete Hydraulic, клиент должен оплатить налог с продаж в штате Индиана* *Если клиент освобожден от налогов – ДОЛЖНА БЫТЬ ПРЕДОСТАВЛЕНА ФОРМА ОБ ОСВОБОЖДЕНИИ НАЛОГОВ, чтобы избежать уплаты налогов при покупке на месте! Другие правила: Для более подробного ознакомления с правилами доставки CHSSI нажмите здесь.

Путеводитель по 6 лучшим магазинным прессам для продажи

Итак, у вас есть что-то, что нуждается в прессовании, какой пресс выбрать? Честно говоря, это зависит от того, что вы нажимаете. Я обычно рекомендую 12-тонный или 20-тонный пресс для наиболее распространенных применений, но в этой статье я рассматриваю 6 прессов, начиная от 6-тонной рамы до 50-тонной H-рамы. Ознакомьтесь с моим обзором 6 лучших прессов для продажи:

Содержание

Лучший 6-тонный гидравлический пресс для цехов

6-тонный магазинный пресс подходит для небольших проектов в области декоративно-прикладного искусства, но мне не хватает мощности. мнение для серьезной магазинной работы. Еще мне кажется, что найти качественный пресс на 6 тонн намного сложнее. При этом для некоторых из вас 6-тонный цеховой пресс является именно тем инструментом, который подходит для работы! Итак, какой из них вы должны получить?

Black Bull PressA6T 6-тонный цеховой пресс с А-образной рамой

Этот пресс оснащен прижимной балкой с пружинным возвратом и поставляется с 2 прижимными плитами. Этот пресс также поставляется с регулируемым столом, который очень удобен для работы с прототипами, когда вы будете работать с объектами разных размеров. Есть две настройки пространства, и они расположены на расстоянии 2,25 дюйма друг от друга.

Этот пресс оснащен прочной стальной рамой, окрашенной порошковой краской. Указанное рабочее расстояние составляет от 2 до 4,3 дюймов (НЕ ВКЛЮЧАЕТ РАБОЧУЮ ПЛАСТИНУ) — несколько человек в обзорах обожглись этим, поэтому обязательно учитывайте рабочие пластины при рассмотрении рабочего расстояния. Он имеет размеры 15,5 дюймов в длину и 12,5 дюймов в ширину x 29.0,5-дюймовый H. Он весит 52 фунта.

Подводя итог:

• Жимовая балка с возвратом и спринтом
• Поставляется с 2 прижимными плитами
• Регулируемый стол с 2 положениями места на расстоянии 2,25 дюйма друг от друга
• С прочной А-образной рамой, окрашенной порошковой краской
• Заявленное рабочее расстояние составляет от 2 до 4,3 дюйма. Он имеет размеры 15,5 дюймов в длину, 12,5 дюймов в ширину и 29,5 дюймов в высоту.
• Весит 52 фунта.

Как я сказал во введении к этому разделу, 6-тонные заводские прессы, кажется, имеют больше проблем, чем более крупные прессы, и обзоры этого пресса, похоже, подтверждают мои подозрения. Некоторые люди в разделе обзора утверждали, что сборка была сложной, а другой пользователь прокомментировал, что рабочее пространство слишком мало для карданного шарнира.

Но пусть вас не пугают негативные отзывы, если вы работаете с небольшими художественными и ремесленными проектами и вам нужен гидравлический пресс, этот пресс идеально вам подойдет. Если вы планируете выполнять более тяжелые работы или планируете работать с карданными шарнирами, втулками, шаровыми шарнирами или другими элементами, я настоятельно рекомендую вам приобрести 20-тонный пресс.

Лучший 12-тонный гидравлический напольный пресс для продажи на продажу

12-тонные прессы отлично подходят для небольших проектов и являются подходящим инструментом для многих покупателей. Хитрость заключается в том, чтобы не попасть в ловушку покупки самой дешевой из возможных вещей, думая, что вы будете использовать ее только для своего текущего проекта.

Уверяю вас, вы найдете множество применений для своего пресса. Вам понадобится пресс, который прослужит долго, поскольку нет ничего более разочаровывающего, чем дешевый инструмент, который ломается уже после нескольких использований… инструменты должны делать вашу жизнь проще, а не сложнее!

К счастью для вас, я прошерстил сайт Amazon и нашел 12-тонный пресс с хорошим соотношением цены и качества и множеством отзывов:

Титан 12-тонный гидравлический магазинный напольный пресс Н-образная рама 24000 фунтов с усиленными стальными пластинами

Это отличный пресс для небольших магазинов или домашних мастерских. Его можно использовать для многих распространенных задач, таких как штамповка, гибка и прессование. Он имеет качественный дизайн с открытой боковой конструкцией, что значительно облегчает работу с длинными заготовками.

Этот пресс легко собирается и сконструирован таким образом, что его можно легко регулировать. Чтобы быть более конкретным, поперечные балки легко регулируются, что удобно при опрессовке U-образных соединений, снятии или установке втулок, выпрямлении труб вилки и других обычных операциях по опрессовке.

Размеры! Всегда важно учитывать размеры пресса, поскольку площадь цеха невероятно ценна. Этот пресс имеет размеры 51 ½ дюйма в высоту, 19 ¾ дюйма в ширину и 3 ¼ дюйма в глубину. Он имеет регулируемое расстояние между отверстиями: 3 ½ дюйма друг от друга. Рукоять 19 ½”.

Этот пресс поставляется с квадратными опорными пластинами, чтобы вы могли начать работу как можно быстрее. Он имеет прочную Н-образную раму, изготовленную из стали. Он оснащен системой «легкого накачивания» с длинной ручкой.

Кроме того, он имеет передвижной стол, который помещается между сторонами, рабочий диапазон 24 дюйма и гидравлический цилиндр одностороннего действия с пружинным возвратом, обеспечивающий быстрые рабочие циклы. Вдобавок ко всем этим другим замечательным функциям, он имеет регулируемую нижнюю опорную платформу.

Итого:

• Большой пресс для небольших магазинов
• Разработан с открытой боковой конструкцией, что делает его более пригодным для больших предметов
• Простота сборки позволяет быстрее вернуться к работе
• Легко регулируемые поперечины
• Этот пресс имеет размеры 51 ½ дюйма в высоту, 19 ¾ дюйма в ширину и 3 ¼ дюйма в глубину.
• Он имеет регулируемое расстояние между отверстиями: 3 ½ дюйма. Рукоять 19 ½”.
• Поставляется с квадратными накладками
• Прочная Н-образная рама из стали
• Система Easy Pump с длинной ручкой
• Надвиньте стол, который подходит между сторонами
• Рабочий диапазон 24 дюйма
• Гидроцилиндр одностороннего действия с пружинным возвратом для более быстрых циклов
• Регулируемая нижняя опорная платформа

В целом, это отличный пресс, который является хорошим шагом вперед по сравнению с настольными прессами меньшего тоннажа. Согласно некоторым отзывам, этот товар может быть отправлен вам в нескольких упаковках, которые не могут быть доставлены в один и тот же день. Пользователи сообщают, что в основании подставки были просверлены небольшие отверстия, чтобы ее было легче прикрепить к полу. Другие пользователи решили прикрепить ролики (колеса), чтобы сделать его более портативным.

Единственным недостатком этого пресса является то, что он немного маловат. Для случайных работ в гараже это нормально, но если вы планируете заниматься серьезным прессованием, возможно, стоит купить пресс большего размера. Если вас это беспокоит, вы не ошибетесь, купив более крупный пресс, о некоторых я расскажу позже в этой статье. Я считаю, что эта пресса предлагает хорошее соотношение цены и качества.

Лучший 20-тонный магазинный пресс на продажу

На мой взгляд, 20-тонные прессы — это то, что нужно большинству людей выполняет обычную работу. Мало того, что они могут выполнять более тяжелые операции, чем 12-тонный пресс, они также лучше выдерживают нагрузку с течением времени. Что еще лучше, 20-тонные прессы часто стоят немногим больше, чем 12-тонные прессы, а это означает, что вы все равно получите хорошее соотношение цены и качества. Прессы весом более 20 тонн, как правило, довольно быстро растут в цене, а это означает, что вам нужно иметь хорошее экономическое обоснование для покупки больших прессов.

Краткость — это остроумие: 20-тонные прессы — это то, что нужно!

20-тонный пневматический пресс для ремонтных мастерских с манометром

Это прочный гидравлический пресс для мастерских, изготовленный из стали с порошковым покрытием. Его грузоподъемность 20 тонн более чем достаточна для большинства работ в магазине. Штанга выдвигается на 2-¾”-10” и скользит горизонтально для выполнения различных проектов.

Этот пресс имеет регулируемую высоту стола. Существует восемь вариантов высоты, каждый из которых расположен на расстоянии 4 ¾ дюйма друг от друга. Эти варианты высоты делают его универсальным прессом, который отлично подходит для прототипирования новых изделий, поскольку вы сможете быстро менять рабочий стол в соответствии с выполняемой работой.

В комплект поставки пресса входят два опорных блока, которые помогают удерживать материал на месте.

Размеры самого пресса: 27 ½ дюймов в длину, 26 ¾ дюймов в ширину и 57 ¼ в высоту. Все это весит 169 фунтов из твердой стали. Согласно описанию продукта, этот пресс можно использовать с ручным насосом.

Подводя итог:

• Долговечный гидравлический цеховой пресс грузоподъемностью 20 тонн
• Изготовлено из стали с порошковым покрытием
• Подъемник выдвигается на 2-¾”-10” и скользит горизонтально, что позволяет использовать его в различных проектах
• Имеет регулируемую высоту стола с 8 отдельными опциями — все они расположены на расстоянии 4 ¾ дюйма друг от друга.
• Включает в себя 2 опорных блока для фиксации деталей.
• Размеры: 27 ½” Д 26-¾” Ш x 57-¼ В.
• Сам пресс весит 169 фунтов.

Как я уже говорил ранее, 20-тонные прессы являются «золотой серединой» для большинства людей. Они достаточно велики, чтобы выполнять настоящую работу, но они не настолько велики, чтобы сломать банк. Если вам нужен более крупный пресс, далее в статье я расскажу о 40-тонном гидравлическом цеховом прессе, но хорошенько подумайте, действительно ли вам нужна такая большая мощность прессования.

Подводя итог:

Есть много 20-тонных гидравлических прессов для продажи, но этот мой лучший выбор!

Лучший 30-тонный магазинный пресс на продажу

Baileigh HSP-30A Пневматический/ручной H-образный магазинный пресс

Этот пресс представляет собой 425 фунтов солидного мастерства, серьезно, какая хорошо построенная машина! Он имеет рабочую ширину 22-½ дюйма внутри усиленной, полностью сварной двутавровой рамы — это жизненно важно для того, чтобы вы могли использовать все 30 тонн усилия без повреждения пресса.

Он имеет как пневматическое, так и ручное управление, что позволяет вам управлять прессом вручную, когда требуется точный контроль при более сложных работах. Он имеет ход цилиндра 5,9 дюйма. Диаметр головки поршня составляет 2,375 дюйма.

Пресс поставляется с V-образными блоками.

Этот пресс также имеет весьма впечатляющие отзывы. Машинное оборудование редко имеет почти идеальные отзывы в течение нескольких лет… в конце концов, случаются несчастные случаи! Я думаю, что светящаяся обратная связь — еще один признак хорошо спроектированной машины.

Мне действительно больше нечего сказать, если позволяет бюджет, купите прямо сейчас!

Лучший 40-тонный пневматический магазинный пресс на продажу

40-тонный магазинный пресс является серьезной частью оборудования, поэтому он требует серьезных вложений как денег, так и времени (изучение всех деталей машины для убедитесь, что вы выбрали правильный вариант). Хотя это серьезное вложение, оно также может принести серьезную прибыль при правильном использовании в бизнес-среде. Если вы ищете 40-тонный пресс, вам понадобится хорошо сложенная машина, которая прослужит десятилетия.

Хотя я не могу порекомендовать пресс для КАЖДОЙ ситуации, в которой может использоваться пресс, я думаю, что нашел один, который будет хорошо работать в большинстве случаев:

Strongway 40-тонный пневматический цеховой пресс с манометром и Лебедка

Прежде всего, давайте углубимся в характеристики:

• Вес корабля: 551 фунт
• Непрерывное усилие (тонн): 40
• Рабочее давление (PSI) 80-120
• Макс. 120 фунтов на квадратный дюйм
• Размер воздухозаборника (дюймы NPT) ¼
• Рабочий диапазон (дюймы): 0-35
• Длина хода (дюймы) 6 ⅞
• Внутренние размеры станины Д x Ш (дюймы) 27 ⅛ x 6 ⅞
• ножной переключатель в комплекте: нет * – см. раздел по технике безопасности ниже (OSHA)
• Лебедка в комплекте: Да
• Размеры Д x Ш x В (дюймы)

Конструкция рамы

Этот пресс имеет прочную Н-образную раму, изготовленную из высококачественной стали и изготовленную в соответствии со строгими стандартами качества и долговечности. После сборки этот пресс подвергается тщательной химической промывке, после чего наносится слой краски, не содержащей свинца, чтобы гарантировать, что ваш пресс останется без ржавчины на долгие годы. Эта специальная бессвинцовая краска отталкивает грязь, масло и жир, чтобы гарантировать, что она не станет уродливой бельмом на глазу в вашем магазине.

Этот пресс имеет гидравлический стальной цилиндр большого диаметра, который снижает давление масла, необходимое для подъема ползуна. Это продлевает срок службы этого уже впечатляюще изготовленного пресса.

Конструкция домкрата

Компания Strongway уделила столько же внимания изготовлению домкрата, сколько и раме. Этот поршневой поршень обработан и отполирован, чтобы предотвратить скольжение. Кроме того, в поршне-цилиндре используется полиуретановое уплотнительное кольцо Y-образного типа, которое предотвращает медленное падение нагрузки или обход масляного привода. Это уплотнительное кольцо также имеет опорное кольцо.

Этот пресс имеет двойную пружину возврата плунжера для более быстрого втягивания плунжера. Он также имеет удлиненную ручку для удобного накачивания. Если этого было недостаточно, у него есть кнопочный регулятор хода поршня.

Регулировка высоты станины

Этот пресс оснащен ручной лебедкой для быстрой регулировки высоты станины. Это отлично подходит для итеративных циклов проектирования и прототипирования.

Гидравлика

Гидравлический насос изготовлен из чугуна с шаровидным графитом QT450, который представляет собой железо со специальными характеристиками материала, обеспечивающими более длительный срок службы в условиях больших объемов. Гидравлика питается от высококачественного масла, которое обеспечивает повышенную коррозионную стойкость и делает масло более гибким в диапазоне рабочих температур (40 градусов по Фаренгейту – 105 градусов по Фаренгейту).

Этот 40-тонный пресс оснащен полированным пневматическим алюминиевым воздушным насосом с двойным полиуретановым уплотнением и встроенным клапаном защиты от перегрузки, который помогает избежать перегрузки системы.

Стандарты

Как указано на странице продаж, эта печатная машина изготовлена ​​на сертифицированном по стандарту ISO предприятии и сконструирована с использованием тех же систем, что и в аэрокосмических технологиях и в автомобильном секторе OEM.

Согласно той же странице соответствует стандартам ASME ASP 2010

Сводка

Ух ты, сколько информации! Когда дело доходит до этого, это хорошо сделанный пресс, который обеспечивает давление 40 тонн и является (относительно) доступным. На момент написания этой статьи эта машина продается менее чем за 4 цифры (без учета доставки), что является чертовски выгодной сделкой. По мере увеличения тоннажа цена на прессы растет более чем линейно, так как меньше места для ошибки, поскольку прессы должны быть изготовлены идеально, чтобы обеспечить безопасность. Для тех из вас, кто ищет 40-тонный пневматический магазинный пресс, я думаю, это то, что вам нужно! Купите сегодня.

Лучший 50-тонный магазинный пресс для продажи

Это настолько большое, насколько я могу указать в этой статье. Несмотря на то, что вы можете купить прессы большего размера – на самом деле намного больше – после примерно 50 тонн, я думаю, что больше не имеет смысла заказывать их в Интернете или читать о них на сайтах, подобных моему. Если вам нужен пресс усилием более 50 тонн, возможно, вам лучше работать напрямую с представителями компании. Они помогут убедиться, что вы получите именно то, что вам нужно для вашего бизнес-кейса.

Но хватит о действительно больших прессах – хотя они чертовски забавны, я действительно должен написать о них – давайте приступим к поиску высококачественного 50-тонного магазинного пресса для продажи!

Baleigh HSP-50A Пневматический/ручной пресс H-образной рамы, грузоподъемность 50 тонн, рабочая ширина 28-½”

Хотя мы обсуждаем этот пресс последним в линейке прессов, он, вероятно, самый впечатляющий связка. Эта красота сделана Baileigh и весит впечатляющие 803 фунта. Она имеет воздушные и ручные операции, и все это заключено в прочную H-образную раму. Он имеет ход цилиндра 7,8 дюйма и включает в себя V-образные блоки. Он также имеет диаметр головки поршня 2,75 дюйма.

В отличие от некоторых других обсуждаемых моделей, эта оснащена ножной педалью. Вся гидравлика пресса промышленного класса, что обеспечивает длительный срок службы. Как и некоторые другие прессы, упомянутые ранее, этот пресс оснащен лебедкой, которая позволяет без усилий поднимать и опускать рабочий стол.

Это самая крупная пресса, упомянутая в этой статье. Что это значит для тебя? Это означает, что это лучший вариант для минимизации головной боли. Вам не придется беспокоиться о том, достаточно ли у вас прессы. Вам не придется беспокоиться о том, что он сломается через несколько месяцев использования. Этот плохой мальчик легко удовлетворит большинство ваших насущных потребностей.

Безопасность

Если вы тратите много времени на изготовление вещей, может быть утомительно слушать о мерах предосторожности каждый раз, когда вы хотите купить новую «игрушку». Если вам от этого станет легче, я иногда устаю писать эти разделы…

При этом чрезвычайно важно серьезно относиться к технике безопасности при работе с цеховыми прессами. Вы часто будете слышать, как опытные операторы говорят о гидравлических прессах как об откровенно пугающих, особенно это касается больших прессов мощностью 300+ тонн. Это потому, что эти прессы оказывают огромное давление, а прессуемый материал часто может действовать неожиданным образом…

Скажу прямо, все разобьется и сломается. Иногда это означает, что куски металла и обломки будут вылетать из пресса с высокой скоростью. Это может убить или серьезно покалечить человека. Вы должны относиться к своей прессе с уважением, которого она заслуживает. Ниже приведены некоторые рекомендации по использованию пресса от OSHA.

OSHA

• Используйте обычные средства защиты машин, такие как барьерные ограждения, двуручные устройства отключения и электронные устройства безопасности.
• Эти ограждения не должны создавать дополнительных угроз безопасности и должны быть прикреплены к машине, где это возможно.
• Используйте специальные ручные инструменты, чтобы руки не попали в зону действия.
• Держите органы управления подальше от области кристалла и используйте двойные кнопки на ладони.
• Если используется ножная педаль, убедитесь, что она ограждена
• Кнопка аварийного останова должна быть доступна и легкодоступна для оператора. Требуется главный выключатель питания.
  Держите рабочее место в чистоте, чтобы не споткнуться и не поскользнуться.

Проблемы безопасности из-за неисправности машины

Опасности, связанные с повседневным использованием, могут усугубляться машинами, которые начинают ломаться. В то время как хороший пресс будет работать тысячи или даже десятки тысяч циклов, он со временем начнет ломаться из-за износа. Некоторые общие вещи, на которые следует обратить внимание, перечислены ниже:

• Утечки масла
• Перегрев
• Потеря давления
• Пренебрежение

Утечки масла

Это очень распространенная проблема, которая может быть вызвана ослаблением крепления, неправильным использованием и типом масла, а также загрязнением жидкости. Эти утечки обычно происходят вокруг гидравлических линий, фитингов шлангов, а иногда даже вокруг гидроцилиндра.

Эти утечки, если их не устранить должным образом, могут привести к катастрофическому отказу машины. Помимо повреждения оборудования, рабочие могут быть травмированы химическими опасностями и неисправным оборудованием.

Перегрев

Перегрев может быть результатом неправильного использования печатного станка, а также использования печатного станка с более высоким объемом или рабочей нагрузкой, чем это предусмотрено. Перегрев может привести к ухудшению качества масла и повреждению уплотнений, что может привести к утечкам.

Потеря давления

Помимо неудобства и, возможно, даже неэффективного нажатия, потеря давления может привести к неожиданному падению плунжера без активации. Это угроза безопасности.

Пренебрежение

Всегда соблюдайте надлежащие процедуры технического обслуживания – см. раздел «Техническое обслуживание».

Это не исчерпывающий список.
источник

Использование для цехового пресса

С таким универсальным инструментом, как цеховой пресс, я не могу сидеть здесь и обсуждать все возможные варианты использования цехового пресса. Чтобы обойти свои собственные недостатки, я пошел посмотреть, для чего другие люди используют магазинный пресс. Я составил список ниже и предоставил ссылки на страницы, на которых я их нашел.

Скучная оговорка: я не могу проверить безопасность и эффективность всех способов применения, описанных ниже. Это всего лишь список вещей, которые я нашел в поиске Google, это не список лучших практик!

22  Использование для цехового пресса

1. Многие люди сообщают об использовании его в качестве тисков для резки или гибки материала
2. Один пользователь сообщил, что использовал его в качестве разделителя журналов. Я подозреваю, что это не очень эффективно, но я смеялся!
3. Разделение заржавевших деталей
4. Выпрямление гнутых деталей
5. Сжатие использованных масляных фильтров
6. Штамповка резиновых прокладок
7. Выпрямление алюминиевых пластин
8. Монтаж приводов на клапаны
9. Прошивка шпоночных пазов
10. Клапаны с заглушками
11. Прессование подшипников
12. Использование комбинации пуансон/матрица для прессования форм
13. Клепальные работы
14. U-образные шарниры с опорой на ось, малые формовочные штампы для гибки плоского проката – повторная гибка после сварки.
15. 50-тонный станок выполняет легкую работу по выпрямлению и подшипнику, поскольку у нас есть прокладки и трубки для безопасного и контролируемого толкания.
16. 70-тонный рабочий железный нож для резки, штамповки, обработки и гибки, но может использоваться в качестве больших тисков или для спрямления больших стальных деталей.
17. 300-тонный груз чертовски страшен, но он вытолкнет валы из частей камнедробилки, части лесопилки и поставит твердые шины на вилочные погрузчики.
18. Дробление банок (видимо) — я просто использую ногу
19. Чеканка украшений
20. 600 тонн – используется для колес локомотивов, деталей дробилок, шкивов, подшипников, колес опрокидывателей, конусных шпонок, шестерен и т. д.
21. Пробивка отверстий в поперечинах для решеток и перил
22. Общая резка и гибка

источников:

1. https://www.toolsid.com/articles/three-unexpected-uses-for-shop-hydraulic-press.html
2. https://www. practicalmachinist.com/vb/general/what-do-you-use-hydraulic-press-238916/
3. https://www.practicalmachinist.com/vb/baileigh-sponsored-forum-/punching-shop-press-291878/
4. https://www.practicalmachinist.com/vb/general-archive/shop-press-tooling-ideas-pictures-78683/

Есть и менее ощутимые преимущества владения печатным станком. Например, вы можете обнаружить, что стали более популярными среди своих соседей и друзей. Гаражи с цеховым прессом часто привлекают внимание людей, которым он нужен разово. Если вы правильно разыграете свои карты, вы можете даже получить бесплатную упаковку из 6 штук, как вам рентабельность инвестиций?

An Orange 20-тонный гидравлический пресс источник

Типы цеховых прессов

В конце концов, все прессы выполняют одну и ту же работу, они прессуют! Хотя в конечном итоге они выполняют одну и ту же функцию, гидравлические цеховые прессы бывают разных вариаций. Например, они могут иметь разную форму рамы. Наиболее распространены следующие формы рамы:

• H-образная рама
• Рама C
• Рамка
• Специальные прессы

Какой из них «лучший», зависит от вашего магазина и размера проектов, над которыми вы работаете. Некоторые компании также добавят дополнительные удобные функции, такие как подвижный рабочий стол или даже подвижную раму!

Другой разновидностью пресса является пневматический пресс. В некоторых случаях электричество недоступно, поэтому в таких ситуациях вы должны использовать гидравлический пресс с пневматическим приводом.

Существуют также прессы с функцией «двойного действия», упрощающей надавливание на штампы, поскольку они обеспечивают большую подъемную силу, позволяющую плунжеру надлежащим образом покидать контактную поверхность.

Кроме того, если смотреть шире и смотреть на прессы вообще, то их целая куча:

23 типа цеховых прессов:

1. 4-стоечный гидравлический пресс
2. Оправочный пресс
3. Сборочные прессы
4. C-образные прессы
5. Прессы для формования под давлением
6. Шинный пресс для вилочного погрузчика
7. Портальный правильный пресс
8. Ковочные прессы
9. H-образные прессы
10. Гидравлические прессы
11. Лабораторные прессы
12. Прессы для ламинирования
13. LIM Прессы
14. Механические прессы
15. Тигельные прессы
16. Силовые прессы
17. Пневматические прессы
18. Листогибочный пресс
19. Штамповочные прессы
20. Правильные прессы
21. Таблеточный пресс
22. Трансферные прессы
23. Вакуумные прессы

Источник приведенного выше списка

И я уверен, что существует еще больше типов, инженеры и производители постоянно придумывают новые конструкции. Кроме того, есть много домашних мастеров, которые делают свои собственные творения.

Цеховой пресс (гидравлический пресс) Процедуры технического обслуживания

См. здесь

Как работают гидравлические прессы?

Гидравлические прессы работают за счет использования свойств жидкостей, описанных законом Паскаля: «Изменение давления в любой точке замкнутой жидкости в состоянии покоя передается без уменьшения во все точки жидкости». Гидравлические системы используют это явление, прикладывая усилие к небольшому участку жидкости, которое затем преобразуется в усилие при более широком отверстии, создавая тем самым большее выходное усилие или рычаг.

Как работают пневматические прессы>

Пневматические прессы работают, искусно направляя силу, создаваемую выпуском сжатого воздуха. Он отличается от гидравлических прессов тем, что работает быстрее и позволяет избежать беспорядка, связанного с гидравлической жидкостью.

Сколько тоннажа мне нужно для моего цехового пресса?

Как упоминалось ранее, это зависит от вашего варианта использования. Если вам просто нужен пресс для небольших художественных проектов, то 6-тонный, вероятно, подойдет для большинства проектов. Если вы ищете пресс, который можно использовать в более промышленных целях, то я бы порекомендовал 20-тонный пресс. Вы, вероятно, могли бы обойтись 12-тонным, но по моему опыту, 12-тонный изнашивается быстрее и не может справиться с таким количеством вариантов использования.

На Amazon продается несколько комплектов аксессуаров, которые можно использовать для улучшения вашего пресса. Например, проверьте:

Набор штифтов для магазинного пресса

Вы также можете приобрести несколько наборов штифтов, например:

Набор штампов для магазинных прессов

В продаже есть также наборы штампов для магазинных прессов:

Shop Press Guard

Ряд компаний изготавливает ограждения или шторки для выброса, которые могут помочь защитить сотрудников от случайных снарядов при использовании пресса. Пример пресс-щитка для магазина на продажу:

Опорная плита пресса Best Shop

Хотя многие печатные машины поставляются с набором опорных плит, качество может сильно различаться. На более дешевых прессах эти пластины часто изготавливаются из дешевого чугуна. Дешёвые чугунные опорные плиты могут представлять угрозу безопасности, поскольку они легко разобьются или сломаются.

К счастью, у вас есть хорошие варианты, если вы решите их использовать. Например, SWAG Offroad производит пару пластин из стали 50-A572. Эти вещи выглядят довольно хорошо и имеют отличные отзывы. Если вы разочарованы своими старыми прижимными плитами, я рекомендую проверить их.

Адаптеры подшипников для прессов

В продаже имеется несколько наборов адаптеров для подшипников, которые могут помочь вам в работе с подшипниками: смотрите ниже:

Магазинный пресс для кузнечного дела

Хотя большинство кузнецов, как правило, используют молотки (механические или ручные), бывают случаи, когда ковка на прессе является подходящей техникой. Ковка на прессе позволяет медленно прикладывать непрерывное усилие, что создает другой набор свойств материала используемого материала. Прессование позволяет деформировать всю заготовку, а не только область контакта (как с молотками). Прессование также позволяет лучше контролировать скорость внутренней деформации заготовки.

Использование пресса для кузнечного дела имеет некоторые недостатки. В основном, в прессе заготовка теряет тепло намного быстрее, так как прессование является более медленным процессом, и заготовка остается в постоянном контакте с матрицами. Многие операции прессования будут использовать нагретые матрицы, чтобы обойти это. Во многих случаях с большими объемами штамповка на прессе более экономична, чем штамповка.

Цеховой пресс для изготовления ножей

Можно ли использовать цеховой пресс для изготовления ножей? Да и нет. Магазинные прессы отлично подходят для вытягивания материала, они бесшумны и в целом довольно универсальны. Если вы планируете делать тонкие ножи < ⅜” или около того, пресс может высосать тепло из материала так быстро, что его использование станет непрактичным.
