Как из велосипедных колес сделать ленточную пилу
Для раскроя металлических заготовок можно сделать ленточную пилу. В качестве шкивов для нее отлично подходят велосипедные диски. При использовании достаточно мощного мотора самодельная пила вообще ничем не уступает покупной.
Основные материалы:
- профильные трубы разного диаметра;
- квадрат 6-10 мм;
- шпилька М12;
- диски от детского велосипеда – 2 шт.;
- пильное полотно для ленточной пилы;
- электродвигатель;
- шкивы под ремень – 2 шт.;
- приводной ремень;
- мелкие подшипники – 6 шт.;
- листовая сталь 6 мм.
Процесс изготовления ленточной пилы
Из профильной трубы сваривается прямоугольная рамка подошвы станка. В нее под прямым углом вваривается станина из такой же трубы. Все размеры подбираются индивидуально, отталкиваясь от длины выбранного ленточного полотна.
Станина приваривается к перекладине внутри подошвы. Ее стойки необходимо смещать как на фото. В нижнем смещении будет установлен двигатель, а в верхнем столик.
Далее нужно сделать направляющую для крепления верхнего шкива привода ленты. Она состоит из рамки с узкого профиля и двух отрезков большой трубы. К ним приваривается квадрат, чтобы сформировать полозья для скольжения рамки. Трубки с полозьями привариваются сверху станины так, чтобы между ними вставлялась рамка.
В самой рамке делается отверстие, и в него вваривается шпилька М12. Затем к ней приваривается вилка для установки велосипедного диска.
На шпильку надеваются пружины и небольшой отрезок профильной трубы с отверстием, затем накручивается гайка. Рамка вставляется в полозья, и трубка на шпильке приваривается к направляющим. К гайке на шпильке можно приварить ручки, чтобы вращать ее без ключа при регулировке натяжения полотна.
В вилку вставляется диск, на него накидывается полотно и делается замер для определения высоты размещения нижнего шкива. По метке к станине приваривается отрезок трубы с отверстием для оси диска. Далее приваривается Г-образная заготовка для увеличения жесткости крепления нижнего шкива привода ленты.
Диски снимаются, и на них в несколько слоев вклеиваются резиновые полосы, вырезанные из камеры. На бугорках от спиц резина высверливается маленькой коронкой, и поверх вклеивается еще одна полоса. Затем сверху дисков натягиваются кольца, вырезанные из их родной камеры.
На ось нижнего диска к звездочке приваривается шкив под ремень. После этого диски устанавливаются на место, и на них натягивается пильное полотно.
К станине станка приваривается основание, и на него прикручивается двигатель. Затем между ним и шкивом на диске натягивается ремень.

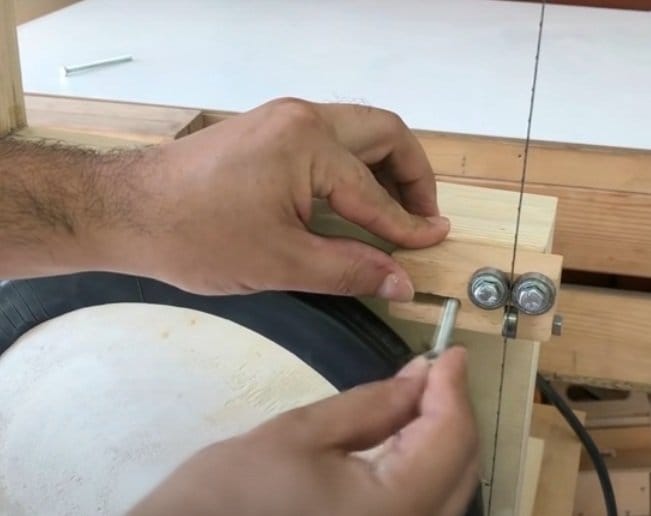

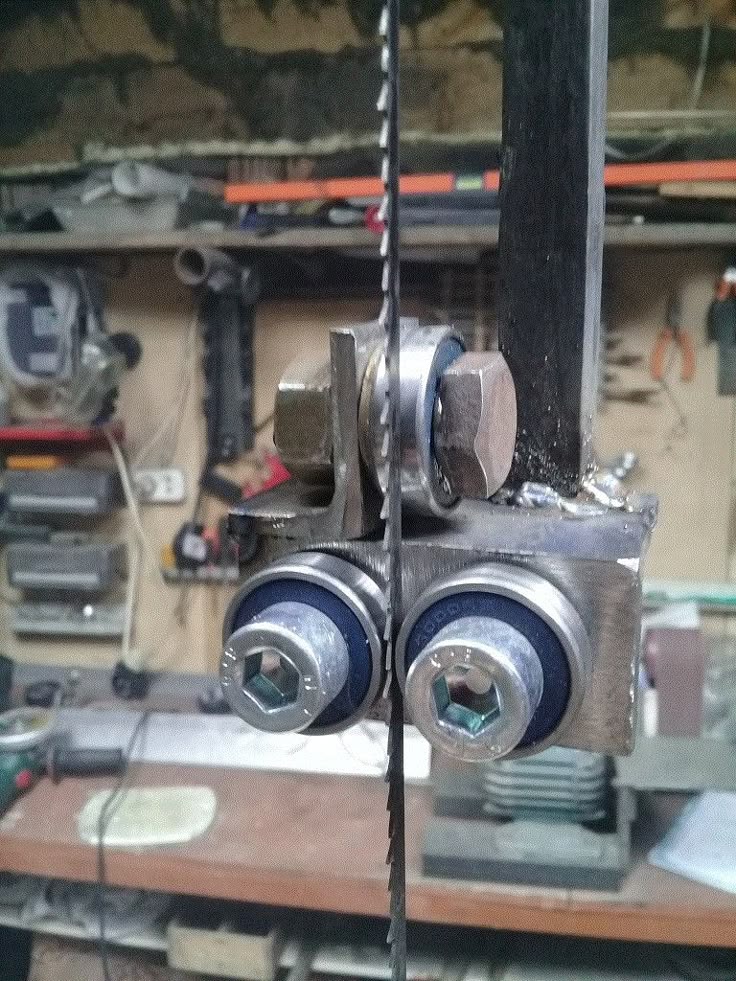

Чтобы пильное полотно не отодвигалось при пилении, необходимо сделать ограничительные ролики сверху и снизу. В их качестве можно использовать подшипники. Для этого из листовой стали изготавливается Г-образный кронштейн. На него устанавливаются 3 подшипника на плечах из квадрата. Из них 2 будут сдвигаться друг к другу, чтобы держать полотно по бокам, и один прикрепляется относительно них под прямым углом, чтобы поддерживать его с ребра.
Один кронштейн с подшипниками привариваются к станине внизу сразу перед шкивом через проставку из трубы. Для второго нужно сделать скользящую направляющую, чтобы менять положение роликов в случае установки более длинного или короткого полотна.
Завершающим этапом сборки является установка столика. Он вырезается из листовой стали 6 мм. На столике делается прорезь под полотно. Затем он приваривается к станине по месту смещения стоек.
В результате получается очень удобная ремонтопригодная ленточная пила. Ломаться в ней могут только подшипники внутри велосипедных дисков, что легко ремонтируется. Конструкция предусматривает регулировку натяжения, и быструю замену пильного полотна. Для этого нужно только откинуть приводной ремень от мотора.
Смотрите видео
Как из велосипедных колес сделать ленточную пилу | Сделай Сам – Своими Руками
Для раскроя металлических заготовок можно сделать ленточную пилу. В качестве шкивов для нее отлично подходят велосипедные диски. При использовании достаточно мощного мотора самодельная пила вообще ничем не уступает покупной.
Основные материалы:
- профильные трубы разного диаметра;
- квадрат 6-10 мм;
- шпилька М12;
- диски от детского велосипеда – 2 шт.;
- пильное полотно для ленточной пилы;
- электродвигатель;
- шкивы под ремень – 2 шт.
; - приводной ремень;
- мелкие подшипники – 6 шт.;
- листовая сталь 6 мм.
;Процесс изготовления ленточной пилы
Из профильной трубы сваривается прямоугольная рамка подошвы станка. В нее под прямым углом вваривается станина из такой же трубы. Все размеры подбираются индивидуально, отталкиваясь от длины выбранного ленточного полотна. Станина приваривается к перекладине внутри подошвы. Ее стойки необходимо смещать как на фото. В нижнем смещении будет установлен двигатель, а в верхнем столик.
Далее нужно сделать направляющую для крепления верхнего шкива привода ленты. Она состоит из рамки с узкого профиля и двух отрезков большой трубы. К ним приваривается квадрат, чтобы сформировать полозья для скольжения рамки. Трубки с полозьями привариваются сверху станины так, чтобы между ними вставлялась рамка.
В самой рамке делается отверстие, и в него вваривается шпилька М12. Затем к ней приваривается вилка для установки велосипедного диска.
На шпильку надеваются пружины и небольшой отрезок профильной трубы с отверстием, затем накручивается гайка.
Рамка вставляется в полозья, и трубка на шпильке приваривается к направляющим. К гайке на шпильке можно приварить ручки, чтобы вращать ее без ключа при регулировке натяжения полотна.
В вилку вставляется диск, на него накидывается полотно и делается замер для определения высоты размещения нижнего шкива. По метке к станине приваривается отрезок трубы с отверстием для оси диска. Далее приваривается Г-образная заготовка для увеличения жесткости крепления нижнего шкива привода ленты.
Диски снимаются, и на них в несколько слоев вклеиваются резиновые полосы, вырезанные из камеры. На бугорках от спиц резина высверливается маленькой коронкой, и поверх вклеивается еще одна полоса. Затем сверху дисков натягиваются кольца, вырезанные из их родной камеры.
На ось нижнего диска к звездочке приваривается шкив под ремень. После этого диски устанавливаются на место, и на них натягивается пильное полотно.
К станине станка приваривается основание, и на него прикручивается двигатель.
Затем между ним и шкивом на диске натягивается ремень.
Чтобы пильное полотно не отодвигалось при пилении, необходимо сделать ограничительные ролики сверху и снизу. В их качестве можно использовать подшипники. Для этого из листовой стали изготавливается Г-образный кронштейн. На него устанавливаются 3 подшипника на плечах из квадрата. Из них 2 будут сдвигаться друг к другу, чтобы держать полотно по бокам, и один прикрепляется относительно них под прямым углом, чтобы поддерживать его с ребра.
Один кронштейн с подшипниками привариваются к станине внизу сразу перед шкивом через проставку из трубы. Для второго нужно сделать скользящую направляющую, чтобы менять положение роликов в случае установки более длинного или короткого полотна.
Завершающим этапом сборки является установка столика. Он вырезается из листовой стали 6 мм. На столике делается прорезь под полотно. Затем он приваривается к станине по месту смещения стоек.
В результате получается очень удобная ремонтопригодная ленточная пила.
Ломаться в ней могут только подшипники внутри велосипедных дисков, что легко ремонтируется. Конструкция предусматривает регулировку натяжения, и быструю замену пильного полотна. Для этого нужно только откинуть приводной ремень от мотора.
Смотрите видео
Поделиться в социальных сетях
Вам может понравиться
Как сделать ящик для ленточной пилы
Ящик для ленточной пилы сделать несложно, но вам нужно следовать нескольким правилам дорожного движения. Очень важно использовать правильное лезвие и делать надрезы в правильной последовательности.
В этой статье рассказывается о проекте коробки ленточной пилы от начала до конца.
Для ящика используйте кусок дерева хорошего размера. Я использую кусок тамаринда размером 3 x 4 x 6 дюймов. Я бы не стал использовать что-либо толщиной менее 2 дюймов, лучше 3 дюйма.
И лиственные, и хвойные породы являются хорошей добычей. Если вы не можете найти большие блоки для работы (хотя поиск в Google по заготовкам чаш поможет вам), нет ничего плохого в том, чтобы склеить кусочки, чтобы сделать блок.
Я работаю ленточной пилой с полотном 3/16” 10 tpi (зубьев на дюйм). Благодаря мелкому количеству зубьев вам нужно будет с легкостью подавать материал. Но у вас останутся поверхности, которые требуют очень небольшого шлифования. Это важно для подгонки ящика.
1. Определите форму
Определите внешнюю форму коробки ленточной пилы. Это абсолютно субъективно, и красота в глазах смотрящего. Я предпочитаю использовать гибкую кривую для создания формы.
2. Вырежьте форму
Вырежьте внешнюю часть коробки по форме. Полегче с ленточной пилой, используя медленную, но постоянную скорость подачи. Прислушивайтесь к своей пиле и притормозите, если вам покажется, что вы перекармливаете. Старайтесь делать разрез одним плавным движением, не запуская и не останавливая подачу.
Это сведет к минимуму следы ленточной пилы.
Обратите внимание, что я вырезал ножки на дне коробки. Это не обязательно, дно могло бы остаться ровным, но мне кажется, что с ножками оно выглядит лучше.
Установите упор для перепила и отрежьте заднюю часть коробки, сделав ее толщиной 1/4 дюйма.
Используйте гибкую кривую, чтобы нарисовать отверстие ящика. Я совмещаю внешнюю часть гибкой кривой с внешней стороной коробки, а затем обвожу внутренний край.
Скруглите внутренние углы с помощью шайбы. Для лезвия 3/16 дюйма шайба диаметром 1-1/4 дюйма создает дугу, по которой лезвие может двигаться. Не оставляйте острых углов в проеме ящика.
Вырежьте отверстие ящика. Обратите внимание, что мой входной надрез рядом с моей правой рукой был сделан параллельно волокнам бланка. Это обеспечивает лучшее клеевое соединение, когда вы склеиваете коробку обратно, длинное зерно к длинному волокну, а также помогает сделать клеевой шов более незаметным.
Кусок, который выходит из внутренней части коробки ленточной пилы, становится вашим ящиком.
3. Изготовьте выдвижной ящик
Установите упор для пилы на 1/4 дюйма и отрежьте переднюю и заднюю части выдвижного ящика. Обратите внимание на две линии, которые у меня есть в верхней части куска. Это напомнит мне, что нужно вырезать по одной пластине с каждой из двух граней, а не по две пластины с одной грани.
Вырежьте внутреннюю часть ящика. Используйте гибкую кривую, чтобы определить форму, как вы сделали на коробке. За исключением того, что в этом случае вам нужно создать U-образную форму, открытую в верхней части ящика.
4. Отшлифуйте и соберите
Склейте коробку вместе, нанеся клей во входной вырез с помощью зубочистки. Из-за неправильной формы коробки малярный скотч отлично подходит для зажима.
Приклейте заднюю панель к ящику после зачистки следов ленточной пилы с внутренней части ящика (с помощью шпиндельного шлифовального станка) и с внутренних поверхностей задней и передней панелей (вручную).
Когда клей на обратной стороне высохнет, приклейте переднюю часть.
Просверлите отверстие 5/8” сзади. Отверстие обеспечивает доступ пальцев, чтобы вы могли открыть ящик.
Отшлифуйте внутреннюю часть коробки ленточной пилы с помощью шпиндельной шлифовальной машины, а затем приклейте заднюю часть. Я не счищаю следы от пилы с внутренней стороны спинки, так как вы действительно не можете видеть эту поверхность. Когда задняя часть высохнет, отшлифуйте коробку снаружи.
Когда ящик высохнет, отшлифуйте внешнюю поверхность, чтобы удалить следы ленточной пилы. Делайте как можно меньше шлифовки. Часть ключа к тому, чтобы законченная коробка выглядела круто, состоит в том, что между ящиком и коробкой удалено немного больше, чем пропил полотна ленточной пилы.
5. Отделка
Нанесите слой отделки, и коробка для ленточной пилы готова.
Фото автора
Как сделать коробку для ленточной пилы – Деревообработка для простых смертных
Основы, Для развлечения, Идеи подарков, Как сделать
Заинтересованы в деревообработке? Посмотрите мой онлайн-курс по деревообработке для начинающих!
Было очень весело делать коробку, и мне нравится конечный результат. Лучшая часть? Ограниченное количество необходимых инструментов и материалов, плюс вы можете придать им любую форму или размер, какие захотите!
Вот что вам понадобится:
- Пиломатериал 1×4
- Ленточная пила
- Клей
проект. Разные оттенки пиломатериалов дают действительно классный конечный результат, что делает этот проект отличным проектом из древесных отходов. Мои кусочки были вырезаны до 3 1/4 дюйма в толщину и 3 1/2 дюйма в ширину, разрезаны на 4 части по 5 дюймов в длину и склеены!
Соедините их вместе, чтобы они высохли равномерно.
Далее я хочу взять свой шаблон для резки и нанести клей-спрей на его заднюю часть, чтобы я мог легко приклеить его к своему блоку.
Теперь можно приступать к обрезке лишнего. Чем хороша коробка для ленточной пилы, так это тем, что у вас есть место для ошибок, потому что после шлифовки все исправится!
Вот базовая форма коробки!
Далее я собираюсь использовать чертилку, чтобы отметить ровную линию в верхней части моей коробки, вы также можете использовать для этого карандаш, если у вас нет этого инструмента!
Теперь нужно просто отрезать заднюю часть коробки как можно ровнее.
Далее вы должны начать вырезать среднюю часть. Сначала вы должны решить, где вы хотите сделать точку входа. Выберите место, которое будет наименее заметным.
Готово!
Вы можете склеить вырезанную часть вместе, это действительно поможет ящику скользить более плотно, а конечный результат будет выглядеть более профессионально. Зажмите его и дайте ему высохнуть!
Теперь у ящика нужно отрезать переднюю и заднюю часть.
