Процессы гибки труб и технические аспекты

Разнообразные процессы гибки труб Precision Bending Technology включают:

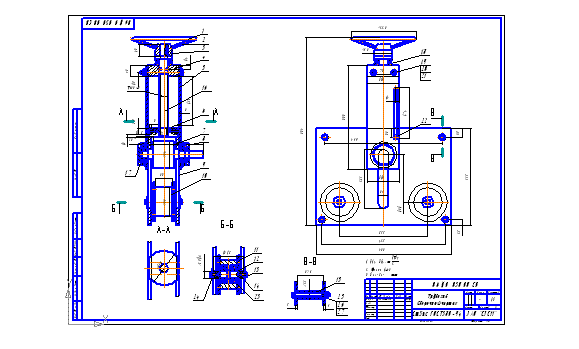

  • Гибка труб с ЧПУ/Гибка с вращающейся вытяжкой/Гибка валков
  • Развальцовка/отбортовка
  • Бисероплетение / углубление / штамповка / сверление / Flowdrilling
  • Уменьшение/расширение/размер
  • Очистка, тестирование и сертификация выхлопных труб Tier 4
  • Вырубка/прорезка/профилирование
  • Высокоскоростная двойная резка по длине
  • Испытание гидростатическим давлением
  • Порошковое покрытие/покраска
  • Обжим шаров
  • Пескоструйная/дробеструйная обработка
  • Хромирование/цинкование/анодирование
  • Пайка/сварка MIG/сварка TIG
  • Производство оснастки с ЧПУ

Материалы:

  • Углеродистая сталь / Алюминиевые сплавы / Нержавеющая сталь / Латунь / Медь / Алюминированная сталь / Оцинкованная / Титан

Диапазон размеров:

  • Диаметр от 1″ до 6″ / стенка 0,030″ по спецификации 80
  • Готовая трубка диаметром 16 дюймов
  • Пруток / Круглые трубы и трубы / Квадратные / Прямоугольные / Прессованные формы

Программы складирования VMI
Поскольку для гибки труб требуется обширная настройка различных машин, группирование повторяющихся деталей может значительно снизить затраты и обеспечить максимальную гибкость доставки. Любой клиент с повторяющимися товарами может воспользоваться VMI. Многие из наших нынешних клиентов наслаждаются значительной экономией средств и защитой от колебаний цен на материалы.


Руководство по проектированию, осмотру и определению размеров труб

Важно помнить, что тонкостенные трубы ведут себя так же, как листовой металл. При формовании продольный сварной шов реагирует иначе, чем основной металл. Это проявляется в готовой детали различными способами, но наиболее очевидным эффектом является то, что концы трубки не совсем круглые. Как и в любом промышленном продукте, чем жестче допуск, тем больше работы необходимо выполнить, чтобы соответствовать этим допускам. Соответственно, не делайте допуски более жесткими, чем это необходимо, иначе вы понесете ненужные расходы.

Радиус изгиба

В отрасли гибки труб радиус изгиба обычно измеряется по центральной линии трубы. Он называется «CLR», аббревиатурой от «Радиус изгиба осевой линии». Чем меньше радиус изгиба, тем больше должна удлиняться или растягиваться трубка.

Различные материалы более пластичны, чем другие, а это означает, что некоторые материалы можно сгибать по меньшим или «более узким» радиусам, чем другие. Теоретическая величина, на которую должна удлиниться труба для заданного радиуса изгиба, определяется по следующей формуле:
(1/2 диаметра трубы) / CLR = % требуемого удлинения
Например, материал на внешней стороне изгиба трубы диаметром 4 дюйма, согнутой на 4-дюймовом CLR, должен удлиниться на 50%.

Типичные пределы удлинения материала:

  • Сталь AKDQ: 42%
  • Отожженная нержавеющая сталь 304: 60%
  • 6061 TO Алюминий: 30%
  • Стандартная труба: 10%
  • Отожженная нержавеющая сталь 409: 33%

Очевидно, что нержавеющая сталь 304 позволяет использовать CLR меньшего или более плотного диаметра, чем стандартная труба, для успешного изгиба которой потребуется очень большой CLR.

Как и во всех процессах, существуют инструменты и методы, которые могут немного изменить эту формулу, но эта формула является довольно точным предсказателем успеха с данным материалом и CLR.

Допуск на диаметр конца

Из-за поведения трубы из листового металла обычный допуск составляет +0,020 дюйма/- 0,020 дюйма или диапазон 0,040 дюйма. Например, трубка с наружным диаметром 5,00 дюймов, которая должна вставляться в глушитель с внутренним диаметром 5,00 дюймов. входное отверстие должно иметь размеры: 5,00” OD + 0,00/- 0,040. Это гарантировало бы, что трубка всегда попадет во входное отверстие. Обычно проводят три или более измерений по диаметру, разнесенных по радиусу вокруг трубы, а затем усредняют. Это среднее значение представляет собой диаметр трубы, если бы ей придали истинную круглую форму. Могут быть указаны более жесткие допуски, вплоть до +0,00/-0,006 дюйма, но стоимость будет пропорционально выше.

Указание местоположений сгибов, определение допусков и контроль

Традиционный метод определения сгибов заключается в указании воображаемых точек пересечения осевых линий, спроецированных из прямых участков между сгибами. На этом рисунке показан этот метод. Кроме того, таблица данных координат X, Y, Z определяет местонахождение этих точек в пространстве. Этот метод хорошо подходит для определения «поворотов» или угловых соотношений между изгибами и для программирования гибочных станков с ЧПУ. Альтернативный метод заключается в простом нанесении размеров прямых длин, углов изгиба и поворотов на чертеже вместо ссылки на осевую линию.

Инспекция – это другое дело. Традиционно КИМ использовались для определения и проецирования осевых линий прямых участков трубы и, таким образом, для вычисления воображаемых точек пересечения осевых линий. Этот подверженный ошибкам метод быстро заменяется фотограмметрическим контролем. Стэм очень гордится тем, что владеет одной из первых 8 машин в Соединенных Штатах, которые проверяют трубы этим методом. В Европе используется 50 таких машин, и они быстро заменяют КИМ для контроля труб.

Трудность использования КИМ для контроля труб заключается в том, что прямые участки трубы между изгибами часто бывают очень короткими и сильно деформированными из-за того, что трубогиб зажимает трубу в этой области. Даже если зажатой области можно избежать, оставшаяся прямая область часто искажается силами, создаваемыми гибочными штампами. Поскольку КИМ разрабатывает проекции центральной линии на основе этих искаженных областей, при их проецировании возникают очень большие ошибки.

Фотограмметрический контроль проверяет весь профиль трубы, включая сами изгибы. Затем компьютер «подгоняет» прямые участки к изгибам и может даже учитывать искажения в самих изгибах, поскольку он определяет истинный профиль трубы. В связи с этим предлагается применять допуски, определяя допуск «оболочки», т. е. воображаемую оболочку, окружающую трубу, внутри которой труба должна «поместиться». На самом деле это отражает реальное применение трубки, поскольку она проходит через различные препятствия в любом оборудовании, в котором она установлена. Типичные допуски оболочки составляют +/- 0,125 дюйма. Можно указать более жесткий допуск и выполнить его, но за более высокую цену.

«подгонка» оболочки

Числовые данные
