Как сделать аппарат точечной сварки своими руками: Точечная сварка из сварочного аппарата своими руками

alexxlab | 25.04.2023 | 0 | Разное

Содержание

общие сведения и технология, изготовление сварочного аппарата своими руками

Нередко встречаются ситуации, в которых необходимо соединить металлические изделия или отремонтировать различные конструкции. Чтобы справиться с этим, нужно знать, как сделать точечную сварку своими руками. Аппарат для её проведения можно собрать самостоятельно в домашних условиях. Это значительно упростит весь процесс и убережёт от больших финансовых затрат.

Общие сведения
- Основные преимущества
- Краткая технология
Подготовительные мероприятия
- Выбор электродов
- Материалы и инструменты
Изготовление оборудования
- Источник питания
- Намотка трансформатора
- Сборка блоков контакта
Техника безопасности

Общие сведения

Самодельная точечная сварка — это довольно трудное мероприятие, которое требует наличия специального оборудования и навыков подобной работы. Однако при правильном подходе можно значительно упростить процесс и выполнить работу в кратчайшие сроки.

Основные преимущества

Такой способ соединения металлических деталей имеет большое количество преимуществ. Все они делают точечную сварку одной из самых часто используемых. Среди положительных моментов стоит выделить следующие:

прочность шва;

дешевизна процесса;
уменьшение затрат времени;
простота оборудования;
возможность выполнения в условиях домашней мастерской;
автоматизация на предприятиях.

Среди большого количества преимуществ, есть и один недостаток. Специалисты считают такой вид соединения негерметичным.

Краткая технология

Сварка любых изделий происходит по одному и тому же принципу. При этом важно внимательно проводить все операции и не упустить даже самый незначительный нюанс. Только в этом случае можно добиться идеального шва и его прочности.

Вся технология состоит из нескольких этапов:

Соединяемые детали совмещаются в нужном положении и надёжно фиксируются.
Затем они помещаются между электродами сварочного аппарата и плотно сжимаются.
После этого обрабатываемые детали нагреваются. Это нужно делать до тех пор, пока материал не станет пластичным и легко деформируемым.

Устройство передаёт кратковременный импульс, благодаря которому металл плавится в местах контакта с электродами.
Как только действие тока прекращается, расплавленный материал застывает и надёжно скрепляет детали между собой.

Подготовительные мероприятия

Основой успешного проведения любого вида работ считается правильно проведённая подготовка. Она позволяет взять всё необходимое для осуществления бесперебойного процесса. Для успеха проведения контактной сварки из сварочного аппарата своими руками необходимо правильно выбрать электроды и все необходимые инструменты.

Выбор электродов

Главный атрибут контактной сварки — электрод. С его помощью выполняется весь процесс, поэтому очень важно купить оптимальный вариант для проведения определённой работы.

Электрод выполняет функцию подводки тока к свариваемым деталям и сжатия металла. Как правило, он изготавливается из сплавов, обладающих высокой теплопроводностью. Наибольшему воздействию подвергается наконечник. Он разогревается до огромных температур и очень быстро изнашивается. Из-за этого во время работы необходимо постоянно его подтачивать. Наиболее часто используемая форма наконечника — конус.

Как правило, электроды стоят довольно дорого, поэтому очень важно максимально продлить срок их службы. Для этого нужно соблюдать такие условия:

Для сварки изделий из того или иного материала необходимо подбирать оптимальные для него виды электродов.
Не использовать тонкие наконечники для тяжёлой сварки.
Пользоваться водяной рубашкой.
Соблюдать условия хранения электродов и избегать их механических повреждений.

Специалисты не рекомендуют подпиливать их, так как это может привести к трещинам и неровностям. Из-за таких дефектов процесс сварки усложнится, а полученный шов будет некачественным.

Материалы и инструменты

Для проведения контактной сварки своими руками нужно изготовить соответствующий агрегат. Делается он при помощи определённого набора инструментов и минимального количества доступных каждому материалов. В процессе работы над устройством понадобится:

электрическая дрель;
болгарка;
фрезер;
ножовка по металлу;
напильник;
паяльник;
молоток;
зубило;
острый нож;
отвёртка;
ножницы по металлу;
металлическая линейка;
штангенциркуль;
гаечные ключи.

Изготовление оборудования

После того как выполнены все подготовительные мероприятия, можно приступать к работе над устройством. Его сборка выполняется в несколько этапов и может занять значительный промежуток времени.

Источник питания

Аппарат для точечной сварки делается на основе источника импульса, использующего принцип разряда конденсатора. Благодаря ему можно соединять детали толщиной до 0,5 миллиметров.

Особенности работы такого источника питания:

Нужная сила тока создаётся на выходе вторичной обмотки трансформатора.

Управление разрядом осуществляется за счёт тиристоров.
Необходимый заряд накапливается на обкладках конденсаторов. При этом вспомогательная цепь трансформатора должна быть отключена.
В качестве выпрямителей сигнала используются диоды.

В случае необходимости можно воспользоваться схемой применяемого устройства. С её помощью новичкам будет проще добиться желаемого результата.

Разряд конденсаторов осуществляется так:

Во время размыкания главной цепи происходит зарядка установленных конденсаторов.
После включения сварочного аппарата они разряжаются на обмотку. Сила разряда меняется при помощи тиристоров.
Весь цикл повторяется при выключении устройства.

При сварке более крупных заготовок (толщиной до 4 миллиметров) необходимо в несколько раз усилить мощность разряда.

Намотка трансформатора

Одна из главных составляющих аппарата для точечной сварки — выходной трансформатор. С его помощью на электрод подаётся нужная сила тока. Такой прибор можно делать своими руками и использовать его в общей конструкции. Для этого нужно выполнить несколько простых действий:

Из поломанного трансформатора изымается сердечник. Необходимо выбирать тот, который будет состоять из стальных пластинок с поперечным сечением не менее 60 квадратных сантиметров.
На одну из его стоек наматывается первичная обмотка. Для этих целей лучше всего применять медные провода диаметром не более 3 мм.
Поверх обмотки кладётся специальная бумага для трансформаторов. Она выполняет функцию электроизоляции и помогает уберечь устройство от преждевременного выхода из строя.
Края провода фиксируются на контактной колодке, которая располагается в верхушке сердечника.
На другую стойку наматывается вторичная обмотка. Делается она в виде двух витков шины, которая собирается из медных проводов.
Для дополнительной безопасности она обматывается любым видом изоляции.
Сверху также кладётся трансформаторная бумага, а концы провода выводятся на колодку.

Если всё правильно сделать, то получится трансформатор мощностью 3 тысячи ватт.

Сборка блоков контакта

Для изготовления аппарата точечной сварки чаще всего используется блок контактов пистолетной формы. Процесс его сборки довольно трудоёмкий и может занять немало времени.

Пошаговая инструкция:

Первым делом берутся 2 пластины из текстолита или гетинакса. Их толщина должна варьироваться в пределах 8−10 миллиметров.
Из них выпиливаются две заготовки, которые по форме напоминают пистолет.
Их длина не должна превышать 25 сантиметров.
В передней части деталей выполняются полукруглые проточки для установки электродов. Их радиус должен быть примерно 6 мм, а длина — 6 см.
Отступив от крайнего среза треть метра, вытачивают паз прямоугольной формы для установки гайки, которая будет крепить электрод.
В месте изгиба исходной заготовки просверливаются необходимые отверстия для крепления пускового выключателя.
По всей поверхности двух частей пистолета проделываются отверстия для их соединения друг с другом.
Затем выполняются проточки, которые обеспечат беспрепятственный подвод кабеля.
Из медного прутка диаметром 8 миллиметров делается электрод длиной не менее 60 мм.
На одном из краёв нарезается резьба под используемую в устройстве гайку.
Верхушка электрода затачивается в виде конуса с закруглённым концом.

На следующем этапе работы выполняется сборка всех деталей. Для этого на электрод накручивается гайка.
Затем к торцу припаивается провод, соединяющийся с пусковым механизмом.
После этого вставляется и подключается выключатель.
Обе половинки пистолета прочно скрепляются между собой.

Техника безопасности

Любой процесс сварки, даже в случае микросварки своими руками, должен выполняться с соблюдением мер безопасности. Это позволит не только сохранить здоровье, но и предотвратить множество негативных последствий. Кроме этого, сварщик должен использовать специальные средства защиты, которые уберегут его от воздействия раскалённого металла и электрического тока.

Среди основных требования безопасности стоит выделить следующие:

Заземление всех потенциально опасных частей оборудования. Такая мера поможет избежать поражения током.

Перед началом работы необходимо проверять исправность устройства.
Надевать защитные средства, которые помогут избежать удара током.
Все элементы управления не должны быть под высоким напряжением.
В устройстве должны быть использованы провода с большим сечением.
Использовать рукавицы, которые уберегут руки от случайно отлетевших брызг металла, а также специальный головной щиток. Последний убережёт глаза сварщика от негативного воздействия яркой вспышки.
Применять защитные средства для органов дыхания или выполнять работу в хорошо вентилируемом помещении. Это нужно для того, чтобы выделяющиеся во время работы вредные пары не попадали в лёгкие.
Все кнопки аварийного отключения должны находиться в рабочем состоянии. При этом доступ к ним нельзя загораживать какими-либо предметами.

Место проведения работы желательно отгородить щитками, чтобы избежать различных негативных последствий, возникающих в случае непредвиденной ситуации.
Необходимо максимально снизить вероятность получения травмы от движущихся частей аппарата.

Точечная сварка — это довольно трудоёмкое мероприятие, которое требует не только специальных устройств, но и определённых навыков в работе. При этом весь процесс можно производить в домашних условиях и получать требуемый результат с минимальными затратами. При правильном подходе к делу и соблюдении техники безопасности можно увеличить вероятность положительного исхода дела и снизить риск получения каких-либо травм.

Точечная сварка – выполнение аппарата своими руками

О такой процедуре, как сварка, слышал каждый человек. При этом далеко не все знают, что есть немало разновидностей данного процесса, в каждом из которых присутствует достаточно много разновидностей энергоносителей, на данный момент без которых просто невозможно обойтись.Но как точечная сварка своими руками может быть осуществлена? На данный момент большой популярностью пользуется один вид качественной сварки, который очень часто используется обычными мастерами – это точечная сварка. При осуществлении данного процесса стоит знать, что качество соединения прямо зависит от опыта мастера, а также от качества используемого в процессе соединения деталей оборудования, аппарат должен быть выполненным профессионально.

Особенности процедуры точечной сварки
Суть процесса точечной бытовой качественной сварки
Самодельное сварочное бытовое устройство
Изготовление основного агрегата
Конструкционные особенности электродов
Органы аппаратного управления
Подводя итоги

Особенности процедуры точечной сварки

В настоящее время данный процесс достаточно широко используется, как в промышленности, так и в обычных домашних мастерских. В производственной сфере подобный вид деятельности используется для сваривания следующих элементов:

Разнообразные листовые заготовки;
Детали, выполненные стали, металла разной толщины, а также цветных металлических сплавов;
Профильные заготовки – уголки, швеллеры и двутавры;
Пересекающиеся металлические стержни.

Что касается быта, то самодельная сварка просто незаменима в процесс ремонта современной кухонной бытовой техники, при бытовых и профессиональных работах с присутствующим кабелем и для починки разнообразной утвари.

к меню ↑

Суть процесса точечной бытовой качественной сварки

Основа процесса точечной профессиональной сварки заключается в нескольких основных этапах:

Детали конструкции совмещаются в необходимом положении.
Помещаются между установленными электродами и плотно прижимаются друг к другу.
Осуществляется нагревание деталей пока не будет достигнуто состояние пластичности.
Пластическая деформация деталей.

В процессе использования качественного автоматического современного оборудования в производственных условиях частота сварочного процесс часто достигает примерно 600 точек всего за одну минуту.

Важно! Для качественной бытовой и производственной сварки в обычных условиях требуется придерживаться неизменного скоростного режима в процессе перемещения электродов. Не менее важно обеспечить определенную постоянную величину производимого давления, а также сделать точный контакт деталей, которые соединяются.

Детали в процесс подобной сварки нагреваются благодаря быстрому прохождению тока, как кратковременный импульс. Обычно он отвечает за полное расплавление обрабатываемого металла в области воздействия электродов. Кроме того, отвечает за формирование общего конструкционного жидкого ядра обрабатываемых деталей, у которых параметры диаметры могут варьироваться от 4 до 10 мм.

К основным преимуществам данного процесса можно отнести механическую прочность полученных в результате точечных швов, возможность полной автоматизации подобной работы, а также присутствуют высокие показатели экономичности. Все это может быть достигнуто в том случае, если грамотно сделать сварочный аппарат и осуществлять такой процесс, как контактная точечная сварка.

к меню ↑

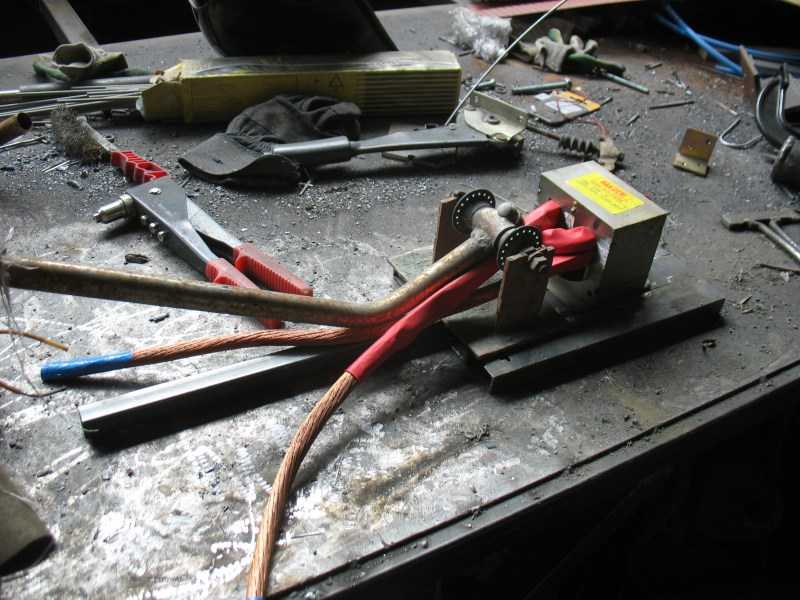

Самодельное сварочное бытовое устройство

Для качественной профессиональной точечной сварки в домашних мастерских требуется изготовить особый аппарат. Стоит отметить, что данные устройства, как правило, предлагаются самой разной конструкционной конфигурацией, начиная от относительно небольших по размерам моделей, которые относятся к категории переносных и заканчивая довольно габаритных аппаратов.

Основой работы данного устройства является создание качественного электрического импульса, который проваривает два элемента определенной металлической детали. Для его создания потребуется наличие относительно небольшого трансформатора. Необходимо просто подсоединить к самой нижней его обмотке деталь, которая будет свариваться.

При желании выполнить более мощный сварочный аппарат по такому процессу, как сварка точечная, его можно изготовить полностью своими руками, при этом используя тех же деталей, а также узлов. К ним можно отнести тиристора, сварочного трансформатора, качественного полупроводникового современного тиристора и современного реле времени. Единственное отличие будет заключаться в более мощном по работоспособности трансформаторе.

к меню ↑

Изготовление основного агрегата

Относительно простым в процессе изготовления является обычный сварочный аппарат, работающий на переменном токе с нерегулируемыми параметрами и показателями силы тока. Преимуществом данного устройства является то, что управление процессом производится при помощи изменения параметров длительности основного электрического быстрого импульса с использованием профессионального реле времени.

Важно! Основным конструкционными составляющим элементом любого современного оборудования, предназначенного для точечной бытовой сварки, является наличие именно силового трансформатора, обладающего достаточно большим коэффициентом проводимой трансформации.

Если для осуществления работ может потребоваться мощный сварочный аппарат, можно задействовать два и более устройства, то есть трансформатора. Можно объединить два совершенно одинаковых по параметрам трансформатора, а также сделать специальный аппарат для оперативного и качественного сварочного процесса с достаточно тяжелыми и толстыми металлами.

Важно! Следует помнить, что очень мощный сварочный трансформатор в состоянии вызвать серьезное напряжение в сети со всеми вытекающими последствиями – миганием лампочек и срабатыванию механических предохранителей. Именно по этой причине не стоит применять очень мощные устройства, но обычные, компенсировав силу тока увеличением сварочного цикла по времени.

к меню ↑

Конструкционные особенности электродов

При изготовлении электродов обычно используются специальные стержни, выполненные из меди. Необходимо помнить о том, что чем по размерам толще электрод, тем на более лучший результат в работе придется рассчитывать. Идеально, если диаметр у детали будет не меньше данного параметра провода.

Для самодельных, своими руками сделанными аппаратов, которые не отличаются особыми высокими показателями мощности, идеально подойдут жала от паяльников, но только достаточно высоких показателей мощности. Такие электроды требуется время от времени профессионально подтачивать, так как они теряют свою форму. После полной сточки, электроды можно заменить на новые, чтобы аппарат продолжил свою работу.

к меню ↑

Органы аппаратного управления

Единственными элементами управления данного оборудования обычно являются рычаги и выключатели. Между данными электродами определенная сила сжатия должна быть таковой чтобы обеспечить максимально тесный контакт деталей в их положении между электродами.

Стоит помнить о тома, что при работе с достаточно толстыми листами, которые свариваются, сила сжатия должна быть на порядок больше. Данное усилие можно создать посредством зажима, который может быть рычажно-вытяжным и просто рычажным. Также возможны и иные методы, но они требуют применения самого разного оборудования.

к меню ↑

Подводя итоги

Как видно из всего сказанного выше, сделать сварочный аппарат своими руками, что очень удобно, так как, несмотря на большой выбор данных устройств, сложно найти то, что будет по всем параметрам соответствовать всем требованиям, которые необходимы домашним мастерам.

Именно по этой причине многие принимают решение собрать аппарат для сварки самостоятельно. Все что необходимо сделать – поинтересоваться у профессионалов, как осуществляется процесс, составить самостоятельно или силами профессионалов схему данного аппарата, требуется приготовить определенные детали, предназначенные для сборки и узлы и непосредственно сам паяльник.
