Как сделать гибочный станок для арматуры своими руками – metmaStanki.ru

Станок для сгибания арматуры был разработан с целью облегчить труд и сократить время, выделенное на процедуру армирования. Чтобы сделать гибочный станок для арматуры своими руками, необходимо подготовить чертежи, инструкцию по сборке и все дополнительные материалы.

Принцип работы устройства

Станок используется в строительной сфере для армирования бетона при помощи прутьев из прочной стали. Раньше эта процедура проводилась вручную и требовала дополнительных физических усилий, современные станки позволяют сгибать прутья различного сечения под нужным углом максимально быстро. Для функционирования станка требуется задавать нужный режим. С его помощью обрабатывают элементы из углеродистой и арматурной стали, в том числе полосы из металла, прутья с резьбой и сортовой прокат.

Схема работы и характеристики станков идентичны независимо от их вида. Стандартная конструкция имеет три ролика: центровой, упорный и гибочный. Процедура сгибания осуществляется вокруг центрового ролика, в то время пока опорный удерживает изделие на месте. Заготовку размещают на рабочем диске,а после запуска арматура фиксируется роликом гибочного типа. После выбора режима происходит сгибание изделия под нужным углом. Когда операция будет завершена, арматурогиб отпускает обработанную деталь.

Делаем ручной станок для гибки арматуры своими руками

В качестве подручного станка выбирают изделия, работающие в горизонтальной плоскости. Арматуру закрепляют между опорным элементом и неподвижным штифтом из металла. На него ставят поворотный узел с гибочным штырем и удлиненным рычагом. Во время работы прут сгибается вокруг центрального штифта в сторону нужного угла. Этот станок для гибки подойдет для арматуры с диаметром до 14 мм.

Для него понадобится станина — швеллер 12 мм или 14 мм, длиной не менее одного метра. Его приваривают к двум трубам из металла, которые вбивают в землю. Чтобы создать упор, к верхней полке такого швеллера приваривают два уголка. Рычаг изготавливают из труб, приваренных под углом в 90 градусов. Чтобы увеличить усилие на рычаге, надевают удлинитель не меньше 1,2 метра.

К верхней части рычага приваривают уголок, за счет чего конец арматуры во время сгибания будет зафиксирован. Нужно добиться, чтобы уголок располагался на одном уровне с верхней полкой основного швеллера.

Прочность агрегата должна быть в три раза больше усилия для сгибания изделий, особенно если арматура нужна для крупных строительных объектов. Помимо чертежа подготавливают инструменты:

  • болгарка и набор дисков отрезного и шлифовального типа;
  • электродрель со сверлами из стали для быстрой резки;
  • электроды и сварочная установка;
  • набор слесаря, включающий молоток, пассатижи, кернер, кувалду и зубило;
  • тиски для фиксирования конструкции.

В качестве материала для гибочного станка берут подшипник, квадрат или уголковый профиль 25х25 мм и длиной 60 см, прут из стали диаметром на 12-25 мм, а также болты 2х5 см. Нужно учитывать, что готовый станок будет достаточно массивным и весить несколько килограмм.

Пошаговая инструкция по сборке

Станок из домкрата

При желании можно сконструировать универсальный прибор, способный сгибать не только арматуры, но и трубы. Чтобы сделать станок из домкрата, понадобится подготовить модель, способную поднимать до двух тонн груза.

  1. Профиль из стали нарезают на отрезки до 5 см.
  2. Затем выбирают арматуру с диаметром не меньше 12 мм.
  3. Концы прутьев помещают внутрь профиля и сваривают вместе.
  4. Полученные конструкции приваривают друг к другу, в итоге должно получиться приспособление, играющее роль клина для сгибания.
  5. Рабочую часть фиксируют на домкрате, выставив его правильно по вертикали и горизонтали.
  6. После изготавливают несущую конструкцию Т-образной формы с высотой 40 см и шириной 30 см.
  7. Из уголка вырезают полосы по форме труб, приваривают их к раме и фиксируют домкрат при помощи их.
  8. К боковым частям несущей рамы приваривают отрезки уголка, затем к ним прикрепляют петли.

Домкрат вставляют на подготовленное место, далее нужно положить на сгибатель кусок заготовки и работать ручкой. По итогу арматура согнется на 90 градусов и обретет нужный радиус сгиба.

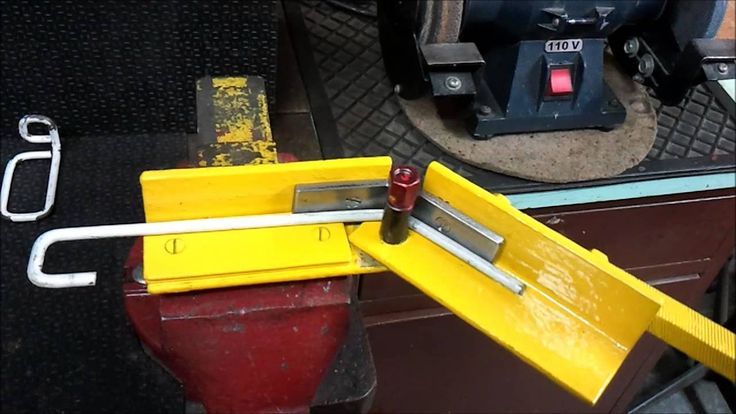

Станок из уголка

Конструкция из уголка считается более простой и изготавливается по следующей инструкции:

  1. От уголка отрезают куски 20х20 или 30х30 длиной до 1 метра. Размеры и толщина зависят от диаметра прутьев арматуры.
  2. К основе из профиля П-образной формы приваривают штырь;
  3. Далее отрезают часть трубы с диаметром, позволяющим свободно надевать ее сверху. К нему приваривают часть уголка, убедившись что труба и уголок расположены перпендикулярно.
  4. Уголок с трубой надевают на штырь, отмечая, в каком месте был приварен самый маленький отрезок. Затем его снимают и приваривают к станине еще один кусок углового профиля.
  5. Еще одну часть арматуры приваривают к концу подвижной конструкции, за которую нужно будет держаться во время работы.
    На нее надевают рукоятку, она не должна быть сделана из металла.
  6. После к станине приваривают ножки из прочной арматуры.
  7. Трущиеся поверхности трубы и оси смазывают солидолом либо машинным маслом для облегчения процесса.

Готовый к работе арматурогиб устанавливают на большом кирпиче или камне, чтобы он не соскакивал в процессе работы. После в него вставляют прут арматуры и пробуют его согнуть. Качество устройства проверяют по тому, насколько правильно оно будет гнуть вставленную арматуру.

Как сделать арматурогиб для дома своими руками

Арматура – стальной стержень, используемый в создании сетки из подобных стержней, которые при строительстве фундамента заливают бетоном. Такая сетка используется для повышения прочности фундамента, эластичности, устойчивости к нагрузкам и физическим повреждениям. Без неё бетонная прослойка просто раскрошится от давления и неравномерных нагрузок.

Существует несколько видов арматур, классифицирующихся по материалу: стальные, древесные и комплексные.

Арматурогиб – специальный прибор, который, используя рычажной эффект, гнёт арматуру в нужном месте и под нужным углом. Существует как ручной, требующий непосредственного физического воздействия, так и электрический вид, автоматически работающий от электросети.

Содержание

  1. Арматурогиб и его предназначение
  2. Подробный принцип работы арматурогиба
  3. Виды арматурогибов
  4. Пошаговая инструкция по созданию арматурогиба своими руками
  5. Самый простой арматурогиб
  6. Арматурогиб из уголка
  7. Арматурогиб из домкрата
  8. Арматурогиб из подшипника
  9. Арматурогиб из ступицы
  10. Заключение

Арматурогиб и его предназначение

Арматурогиб представляет собой специальную конструкцию из зажимов, которые держат арматуру в неподвижном состоянии, и специальных закреплённых винтами рычагов, участвующих в работе. Конечно, помимо этого, есть и другие, не менее важные детали, но именно эти являются основными для полноценной работы.

При работе арматуру нельзя подвергать какому-либо воздействию, в частности нагреву. Из-за этого все положительные качества испаряются, и в дальнейшей работе более нет смысла.

Арматурогиб незаменим при строительстве, и в особенности при закладке фундамента. Руками согнуть арматуру можно, но, во-первых, это невероятно сложно и долго, даже если речь идёт о так называемых гибких прутьях, во-вторых, изгиб арматуры получится не ровным и не точным. Именно поэтому люди и используют арматурогиб. С ним работа становится ювелирно точной и простой.

Также при самостоятельных попытках согнуть арматуру её прочность может снизиться. Это связано с тем, что многие совершают ошибки, например, в месте сгиба делают подпил арматуры или нагревают до красного цвета паяльником. Также многие используют подручные инструменты по типу молотов, тисок, кувалд. Всё это сильно портит сталь, и она становится попросту непригодной для использования в фундаменте.

Подробный принцип работы арматурогиба

Каждый созданный арматурогиб работает по единому принципу: прут арматуры размещается в промежутке между подвижным роликом и упором. Вращающаяся часть станка сгибает прут в необходимом направлении и под требуемым углом.

Не каждый станок может обеспечить сгибание на 180 градусов без значительной потери прочности. Поэтому подвижный ролик должен обеспечить сгибание максимум под углом 90 градусов, иначе металлический прут потеряет прочность.

Виды арматурогибов

Существуют два вида арматурогибов:

  • Ручной.
  • Электрический.

Прежде всего, подобные машины разделяют по тому, какой диаметр прута они смогут согнуть. Например, есть аппараты, способные согнуть только 12 мм прут или ниже. Также  важным критерием выбора инструмента является предполагаемый вид деятельности. При одноразовом или домашнем строительстве используют обычно ручные из-за точечного и не требующего больших партий производства. Для масштабного строительства стоит выбрать электрический вариант. Он способен без каких-либо препятствий согнуть до 10 арматур за раз, что сильно ускоряет масштабные стройки тех же небоскрёбов.

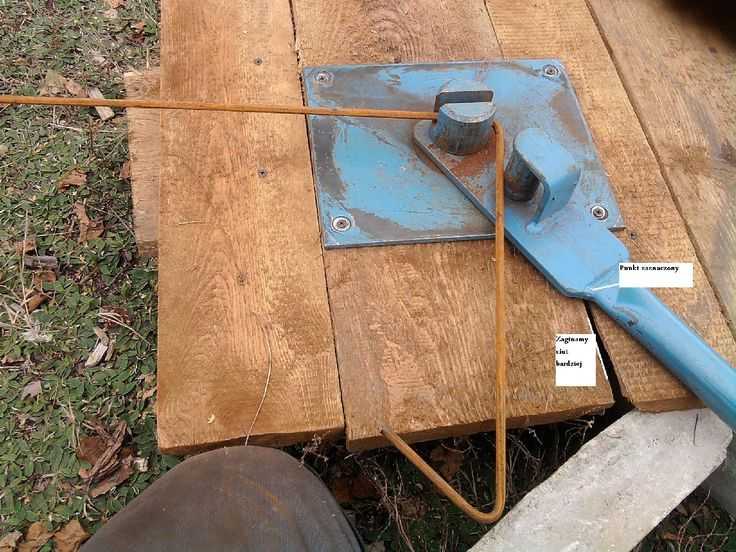

Ручной арматурогиб состоит из крепящегося основания с рычагом и валиками. Дополнительно используются тиски и держатели угла сгиба. С их помощью работа становится более точной и правильной.

Плюсы:

  • Компактность.
  • Простота в работе.
  • Независимость от энергии.

Минусы:

  • Малая производимость.

Электрический арматурогиб – похож на ручной, но использует вместо физической силы механическое действие — нажатие на педаль. Устройство такого арматурогиба отличается автоматическим колесом, из-за прокрутки которого и происходит изгиб прута. Также такие устройства крайне мощные и вполне способны согнуть сразу несколько прутьев.

Электрический арматурогиб может согнуть арматуру до 180 градусов без каких-либо потерь в прочности арматуры.

Плюсы:

  • Высокая производимость.
  • Простота управления.
  • Минимальные физические затраты.

Минусы:

  • Огромный вес и размер.
  • Зависимость от электроэнергии.

Пошаговая инструкция по созданию арматурогиба своими руками

Прежде всего, стоит упомянуть, что способов создания очень много. Мы расскажем о самых популярных и требующих меньше всего затрат.

Самый простой арматурогиб

Самый простой способ сделать арматурогиб – распилить один толстый прут на три части и вбить их во что-то прочное и устойчивое. Рекомендуется использовать пень, бревно или пеноблоки. Такой вариант подойдёт для срочного и недолгого использования, так как конструкция подвержена разрушению. Но как вариант на один-два раза это вполне хороший способ.

Арматурогиб из уголка

Берутся два длинных уголка из стали (обычно такие есть в старых гаражах) и вкручивается или вбивается прут, который и будет сгибать сталь. Он должен быть достаточно длинным, чтобы впиться в стол, пенёк или бревно. Край одного из углов также закрепляется, чтобы весь угол был зафиксирован на месте. Теперь вставляем прут в углы и начинаем давить на него. Такой способ довольно прост и не требует лишних чертежей или тому подобного. Всё, что вам нужно, — это два старых угла и толстый прут. Такая конструкция достаточно долго сможет служить вам и в целом не требует какого-либо сложного ухода.

Арматурогиб из домкрата

Создают основу из дерева или стали, к ней крепят большую стальную балку примерно в 2 раза выше домкрата. По бокам чуть выше того же домкрата, на балку варят два прочных стальных прута около 7-10 сантиметров. Далее из нескольких стальных брусочков малого размера и одного уголка создают клин с углом в 90 градусов и крепят на верх рычага домкрата, чтобы при воздействии он поднимался точно в середину между двумя прочными прутами, закреплёнными ранее на балку. Сам домкрат надёжно крепится к основанию с помощью уголков. Такая конструкция позволит довольно точно сгибать арматуры. Также данная конструкция отлично напоминает по принципу работы настоящие арматурогибы и не требует множества материалов.

Арматурогиб из подшипника

Собираем нужные материалы: подшипник (чем больше, тем лучше), болт, гайку, рукоять, удобную для вас.

Чертим разметку и сверлим три отверстия в «тарелке» опорного подшипника. В центральное отверстие корпуса вставляем отрезок болта, на который накручиваем гайку. Берём выбранную вами рукоять. Необходимо будет приварить кусок шпильки, болта или стального кругляка подходящего диаметра. Далее надеваем конец рукояти на болт с гайкой и обвариваем. На другом конце крепим ручку для более удобного хвата. Прикручиваем арматурогиб к столу, и можно гнуть арматуру. Очень популярный и качественный способ. С такой конструкцией возможна долгосрочная работа.

Арматурогиб из ступицы

Создание арматурогиба из ступицы сильно напоминает случай с подшипником. Сама ступица может быть как от автомобиля, так и от мотоцикла или даже велосипеда, если использовать инструмент для работы с тонкими арматурами. Главное в выборе ступицы – полное круглое сечение. В середину ступицы вставляют трубку по диаметру отверстия, а к трубке привариваются две стальные пластинки с прорезью в размере диаметра сгибаемой арматуры. По бокам привариваются прочные, толстые пруты. Вот и всё, арматурогиб из ступицы готов. Осталось только закрепить саму ступицу к столу, чтобы трубка прокручивалась. Как и в случае с подшипником, инструмент имеет долгий срок службы.

Заключение

В этой статье мы постарались подробно рассказать о том, что из себя представляет арматурогиб, зачем он вообще нужен и как сделать инструмент своими руками. После прочтения вы сможете реализовать любой из способов, подходящий вам, как самый простой, не требующий многих усилий, так и сложный.

Надеемся, что эта статья вам помогла и вы нашли все ответы на ваши вопросы.
