Металлоискатель своими руками: подробная инструкция как сделать

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

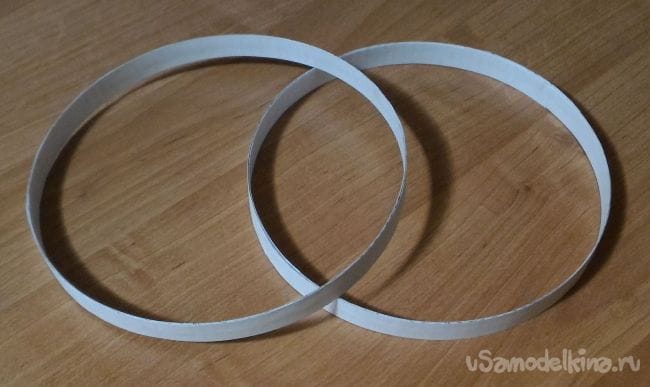

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

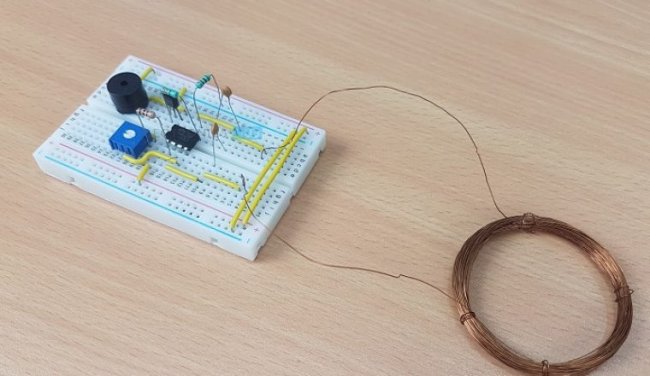

• учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
• для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

• R1 предназначен для настройки частоты генератора и достижения того самого баланса;
• R2 грубо настраивает чувствительность;
• с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

• Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука.
• Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
• Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Хорошая реклама



как сделать в домашних условиях

Устройства способные обнаруживать металлические предметы в слабопроводящих средах называют металлоискателями, или металлодетекторами. Их можно использовать для поиска черных и цветных металлов. Самодельный металлоискатель для монет способен обнаруживать мелочь на расстоянии от 10 до 50 см, а более объемные металлы от 0,5 до 3 м.

Применение металлодетекторов известно еще с древних времен, а большой рост их производства приходится на конец 60-х годов. Благодаря прогрессу и множеству схем, любой начинающий радиолюбитель может изготовить своими руками металлоискатель, не прибегая к обширным знаниям в электронике. Главное преимущество самодельных металлоискателей – маленькие затраты.

Соберем простейший металлоискатель, работающий на двух генераторах частоты – металлоискатель на биениях. При одинаковой частоте генераторы синхронизированы, но при попадании в поле одной из катушек металла происходит изменение частоты в одном из генераторов. В результате схема воспроизводит в динамике звук разности частот двух генераторов.

Далее в статье поясняется, как сделать металлоискатель своими руками в домашних условиях, не тратя на это большие деньги. На фото ниже изображен самодельный селективный металлоискатель.

Инструменты и материалы для устройства

Чтобы сделать самодельный металлоискатель, нужно разделить процесс на три этапа – создание конструкции, реализация схемы, сборка в единое целое. Опишем приблизительный перечень инструментов и материалов, которые могут понадобиться для этих целей. Далее по статье будет более подробно поясняться: из чего можно собрать металлоискатель для золота, и какой именно материал лучше использовать. Начнем с подготовки инструмента для начинающих копателей. Для работы понадобятся:

1. Кусачки для работы с проводами и деталями;
2. Ножик;
3. Пила для пластика. На крайний случай можно воспользоваться ножом или обычной пилой;
4. Паяльник;
5. Набор отверток.

Необходимые материалы:

1. Изолента;
2. Набор для пайки. Можно использовать просто канифоль и припой;
3. Клей;
4. Лак;
5. Детали и плата для схемы;
6. Провод для катушки;
7. Кусок пластика и пластиковая труба;
8. Крепежные изделия.

Подготовка деталей

Здесь описана подробная инструкция о выборе и поиске деталей.

Вначале необходимо определиться с материалом и креплением составных частей металлоискателя и найти необходимые комплектующие.

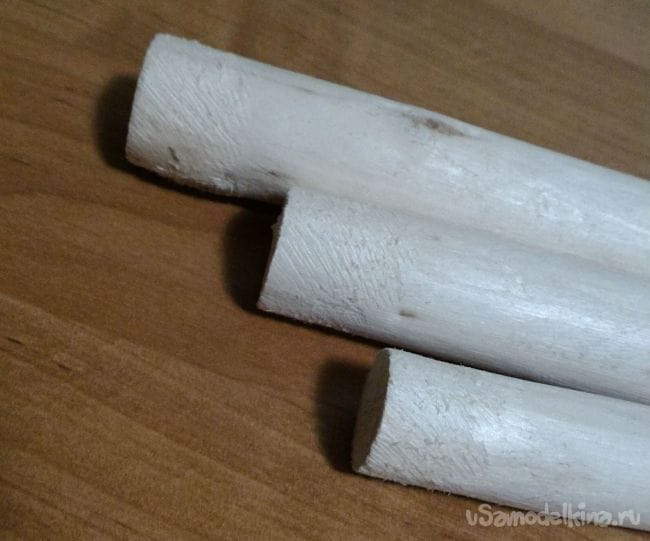

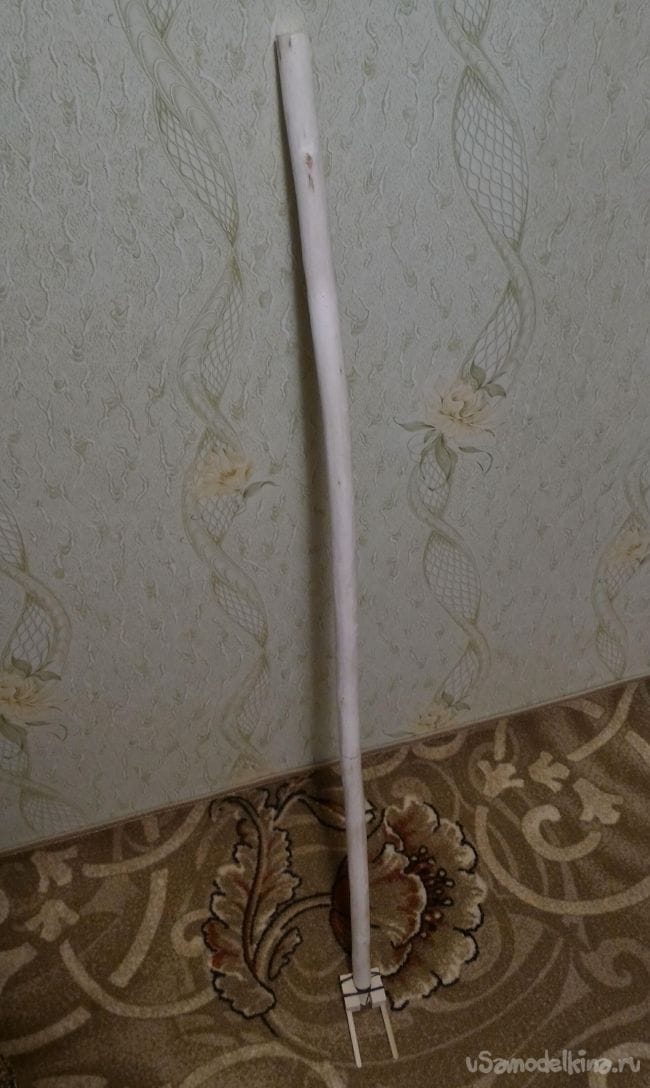

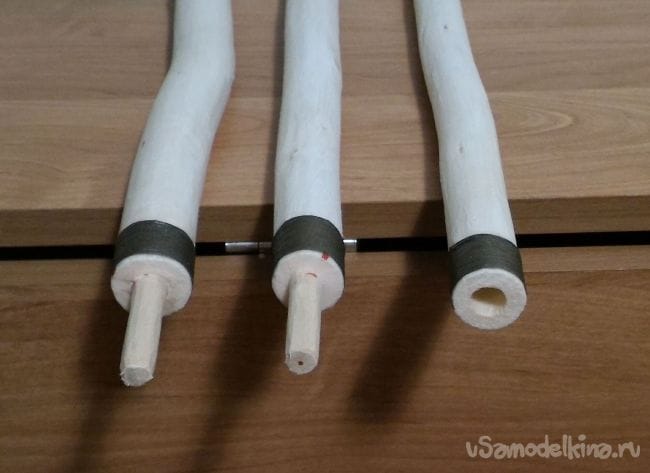

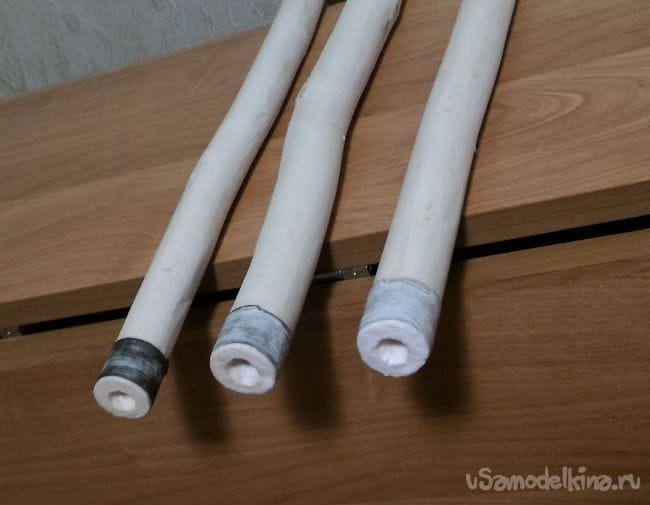

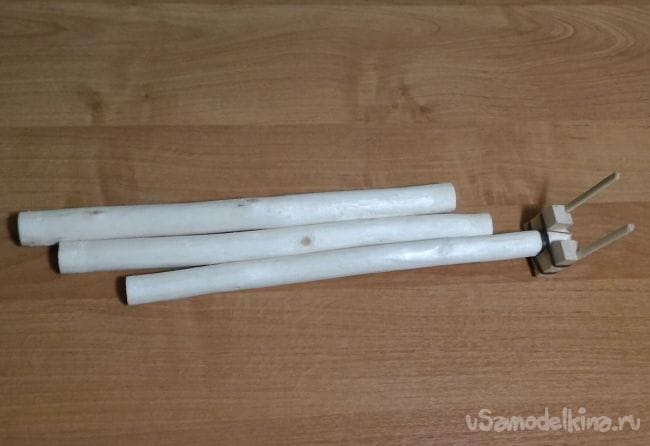

В качестве штанги можно использовать костыль с подлокотником, удочку, трубу из сшитого полиэтилена или поливинилхлорида (рис. 2).

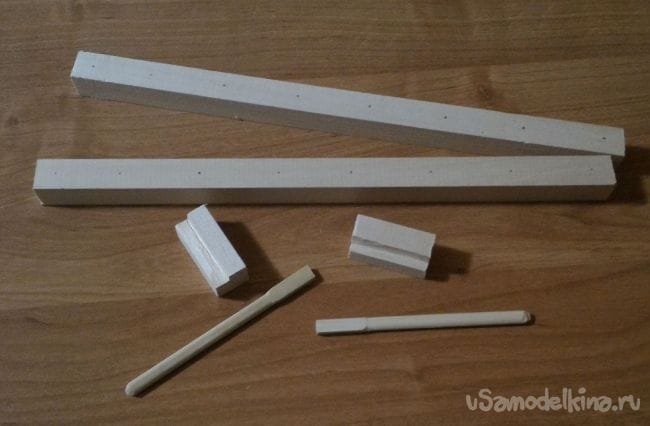

Катушки и схема будут размещаться внизу на подставке, прикрепленной к штанге. Так что важно учесть жесткость штанги и ее материал. Предпочтение лучше отдать диэлектрикам, т.е. не проводящим электрический ток – пластик, дерево и другое. Необходимо сделать ручку, чтобы было комфортно держать изготавливаемый металлоискатель. В случае с костылем, она не нужна, но в другом случае можно прикрепить как руль от велосипеда, так и другую самодельную конструкцию.

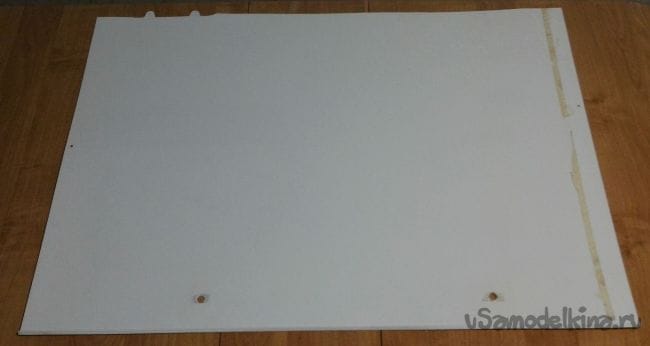

Подставку для схемы и катушек можно сделать из обычного пластика. Его легко обрезать, и он мало весит. Понадобится один нижний лист, так как для регулировки устройства нужен доступ к катушкам. Для уменьшения вибрации схемы с катушками желательно выбрать пластик попрочнее.

После подготовки штанги и подставки необходимо их соединить. Можно воспользоваться крепежными изделиями, но не стоит забывать, что для правильной работы схемы не стоит подносить металлические изделия ближе, чем на 30 см. Поэтому используем хороший клей, например, жидкие гвозди. Можно использовать и другие материалы – все зависит от ваших способностей в слесарных и столярных работах.

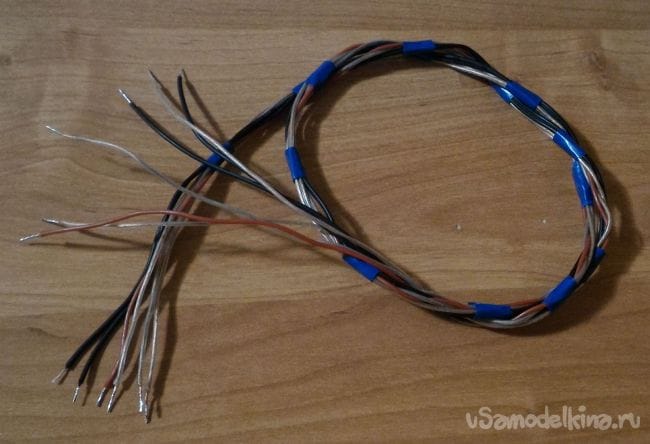

Провод для катушек должен быть изолирован. Подойдет эмалированный медный провод диаметром 0,5 – 0,7 мм марки ПЭВ или ПЭЛ. Длина провода около 100 метров. Лак для фиксации деталей подойдет масляный.

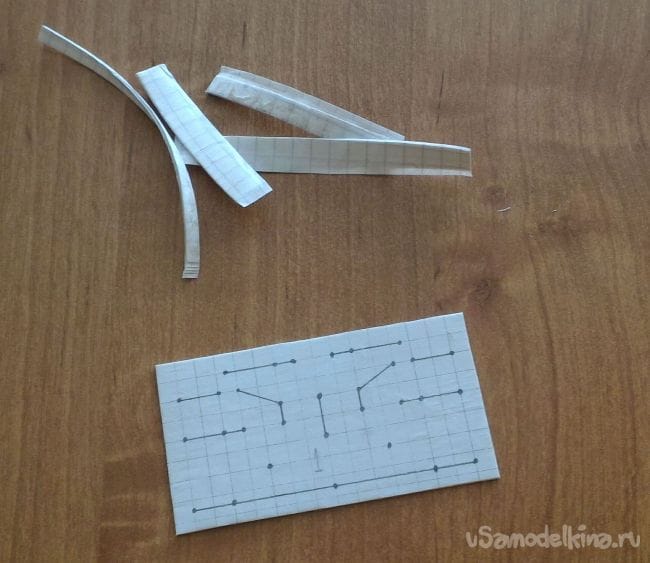

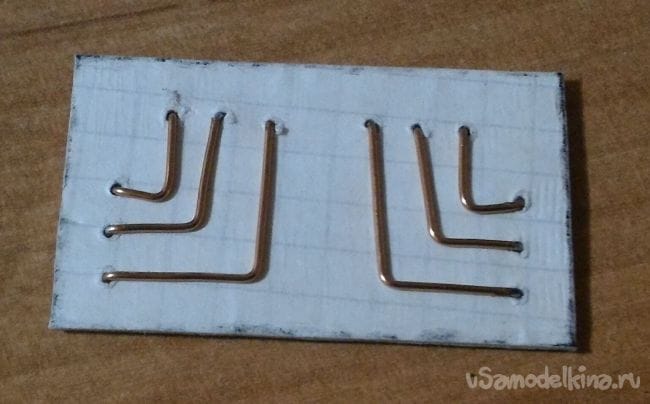

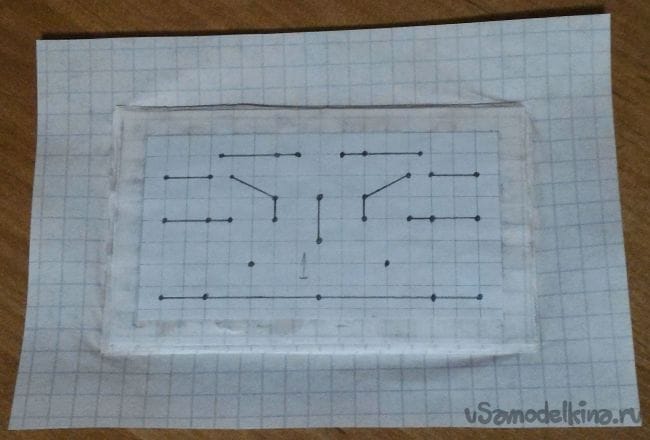

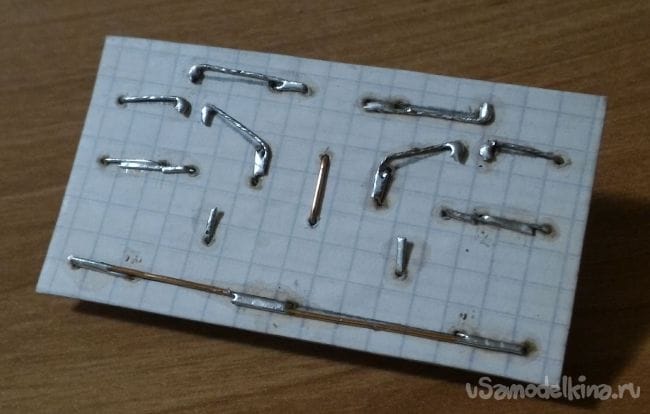

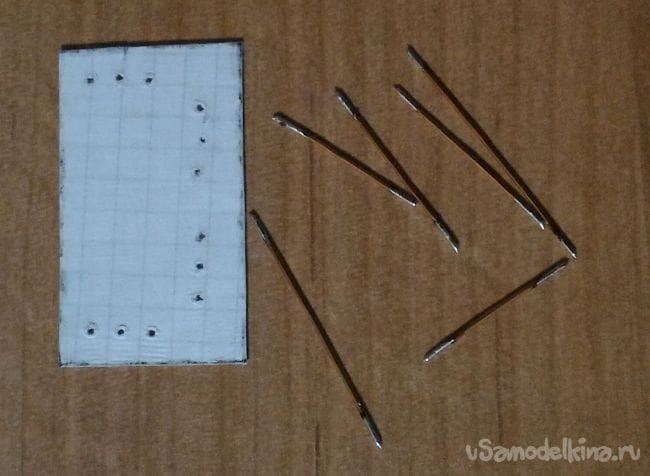

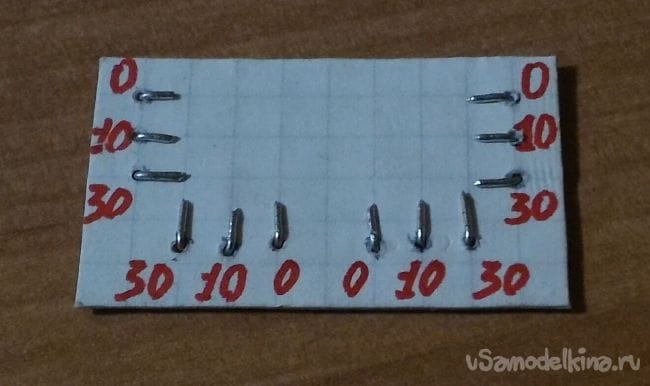

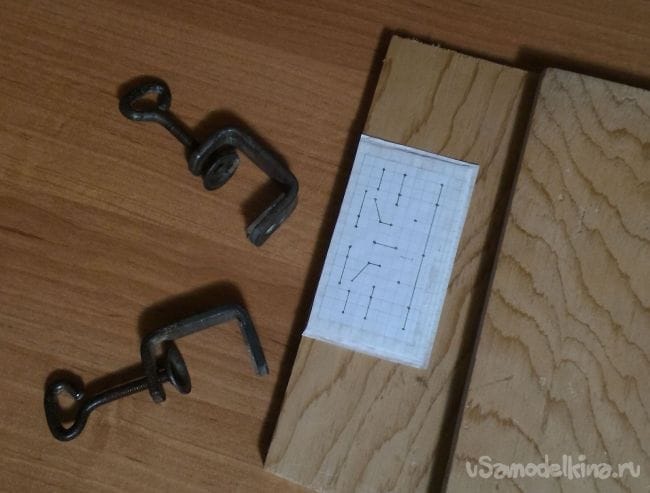

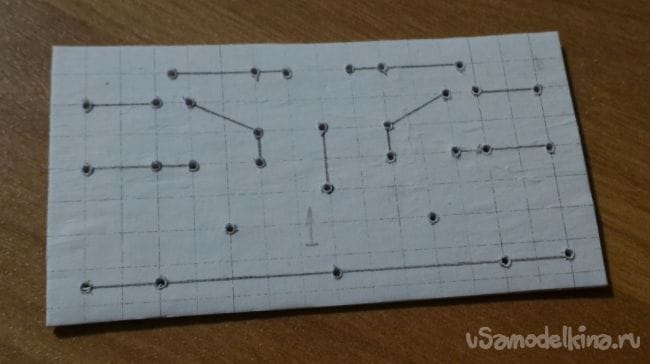

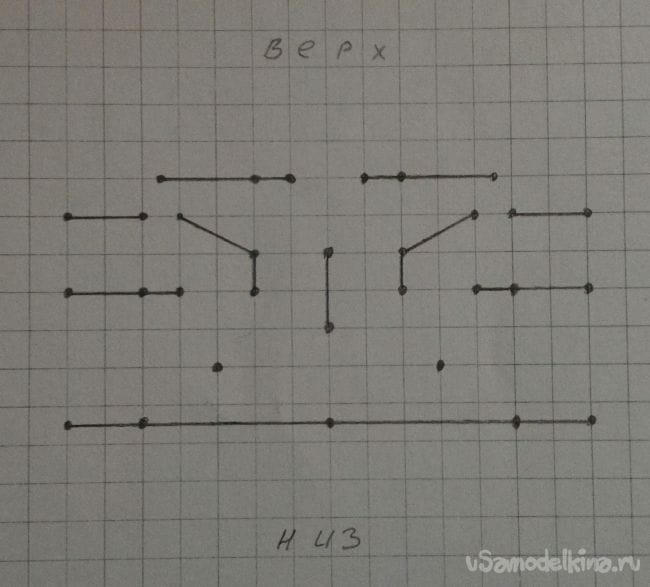

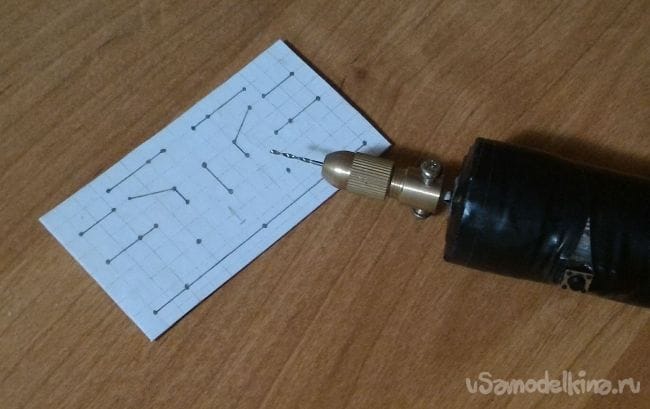

Монтаж деталей можно осуществить навесным способом на текстолите или на картоне. Для начинающих радиолюбителей в специализированных магазинах можно купить обработанный текстолит c завода или материал с отверстиями для деталей. Так же можно самому сделать плату из цельного необработанного текстолита. Для этого нужно пометить размещение контактов радиодеталей на схеме, затем разделить участки текстолита ножиком и выполнить залуживание площадок и дорожек (рис. 3). Лишнюю часть текстолита обрезаем пилой для пластика.

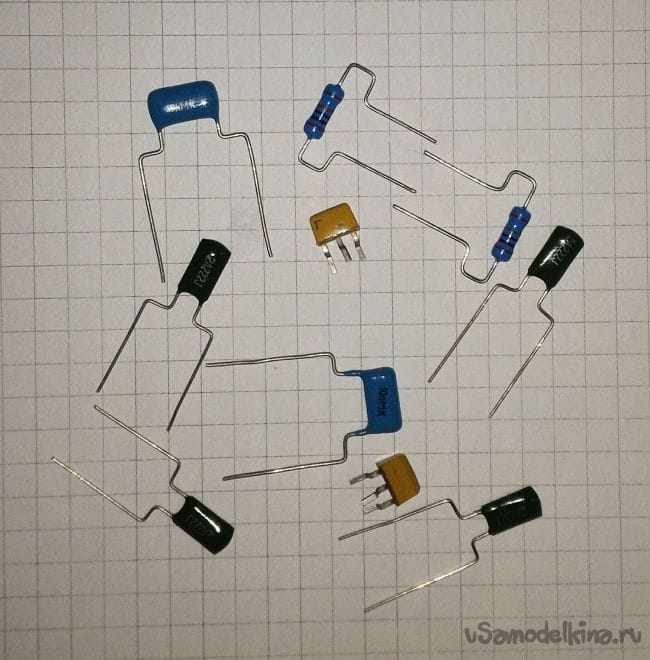

Для сборки рабочего металлоискателя радиодетали можно найти дома в старой радиоаппаратуре, но желательно приобрести в магазине. Одинаковые детали должны быть полностью идентичные и желательно из одной партии. В таблице 1 приведен перечень необходимых деталей и комментарии, выполнение которых приведет вас к сборке качественного металлоискателя.

После нахождения всех необходимых деталей можно без проблем собрать металлоискатель в домашних условиях.

Сборка устройства

Рассмотрев перечень необходимых материалов и деталей, ответим подробно как же из них собрать металлоискатель своими руками.

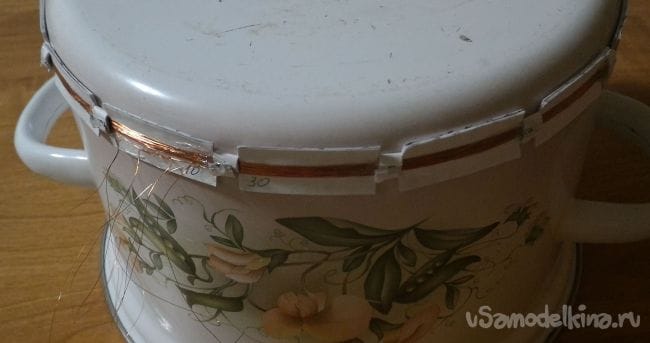

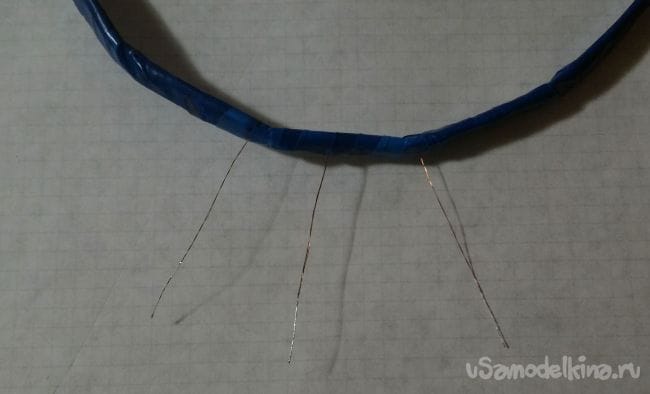

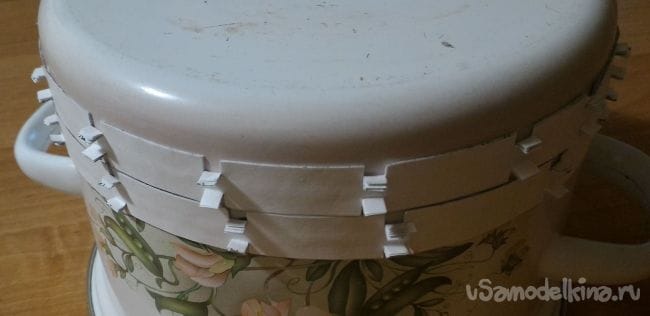

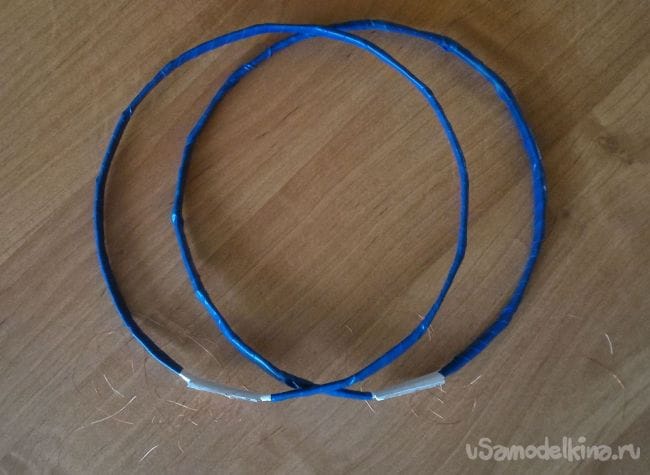

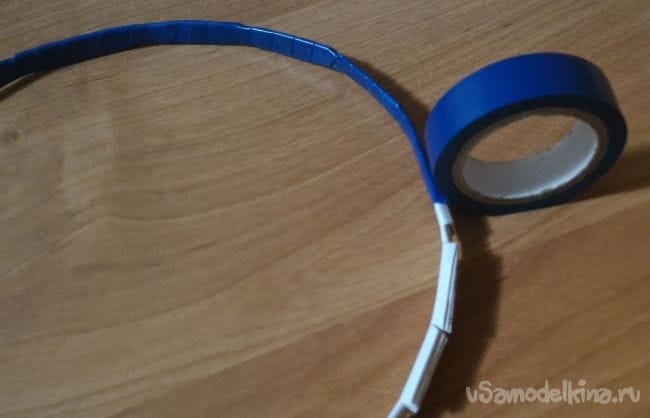

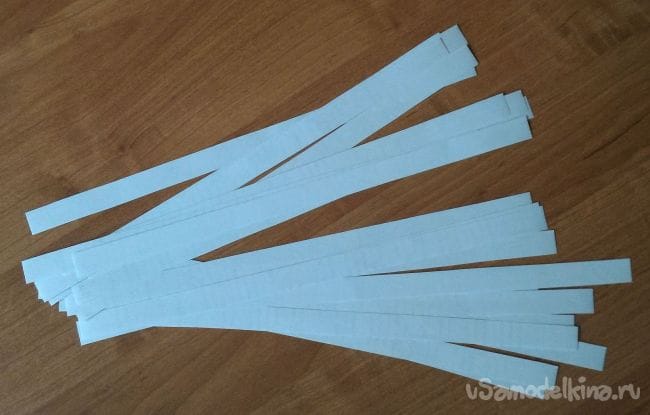

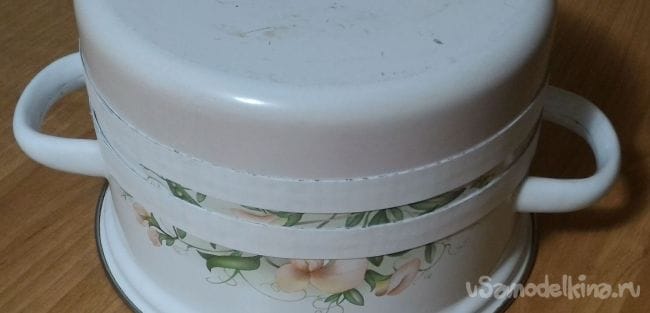

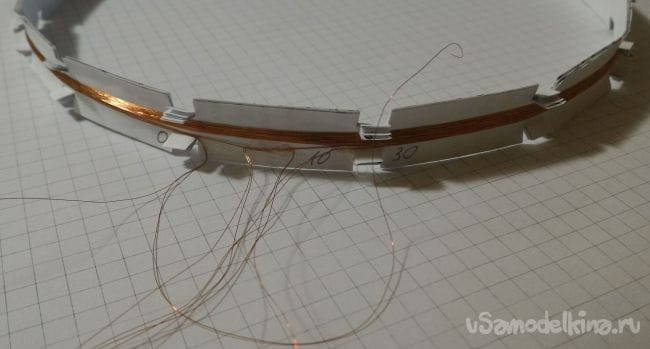

Для намотки катушек используем любой круглый предмет диаметром 20 – 25 см. Количество витков равно 30-ти. Выводим один конец провода и наматываем 10 витков, после чего, не разрывая, выводим второй конец. Продолжаем намотку еще 20 витков и выводим третий конец. Выводы провода делаем с запасом от 10 до 20 см. Снимаем полученную обмотку с предмета и плотно обматываем изолентой, оставляя три вывода провода (рис. 5).

Вторую катушку выполняем аналогичным способом. Для наибольшего успеха выполняем катушки максимально одинаково, с зеркальным отражением.

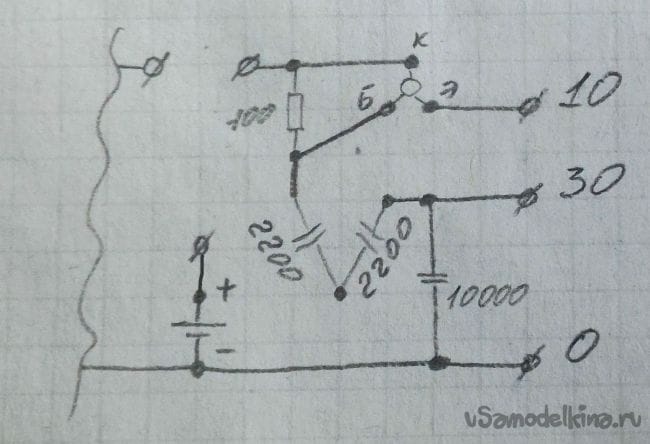

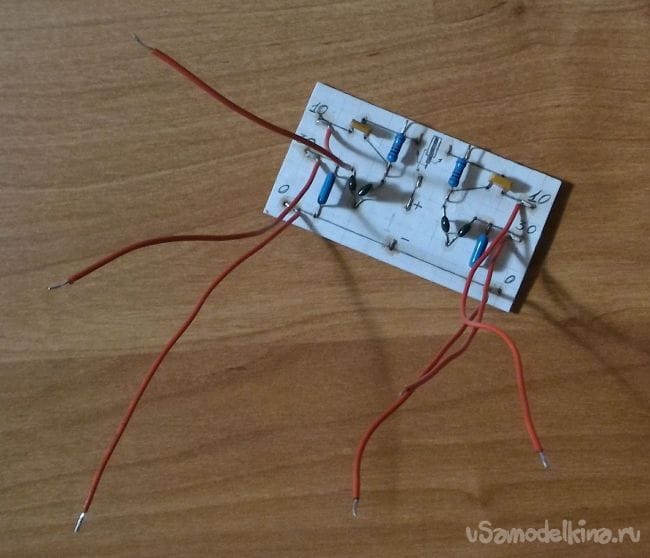

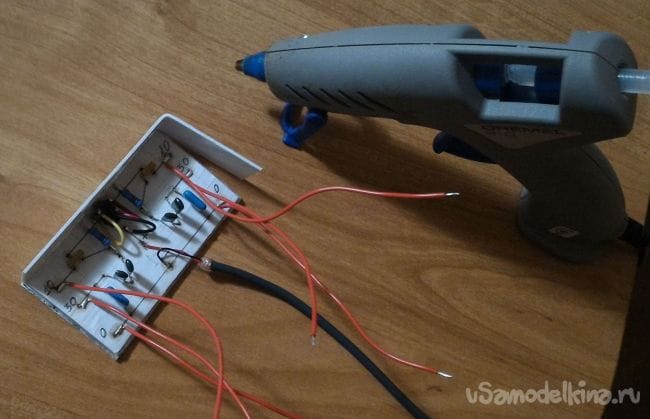

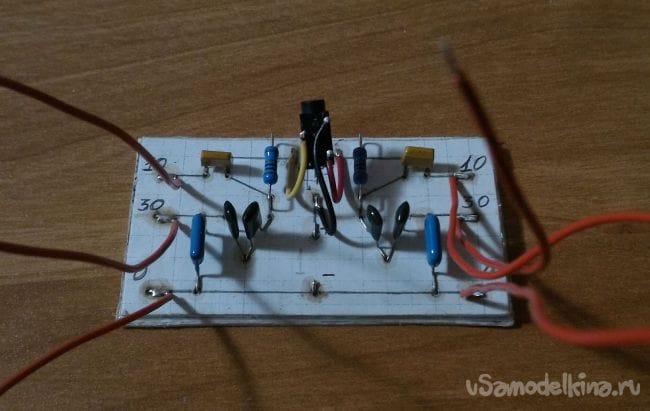

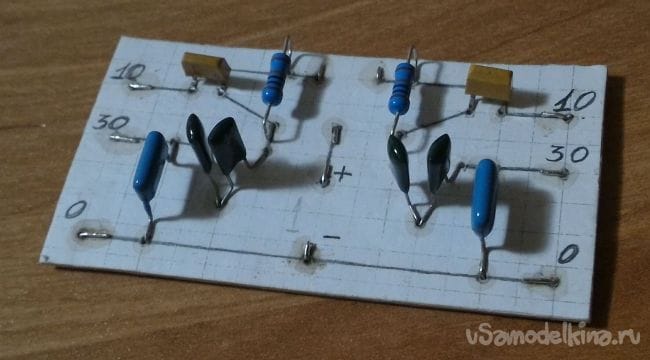

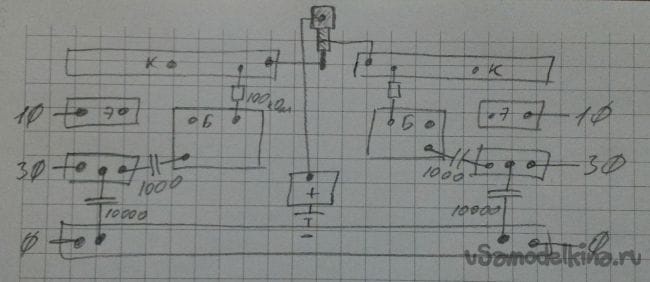

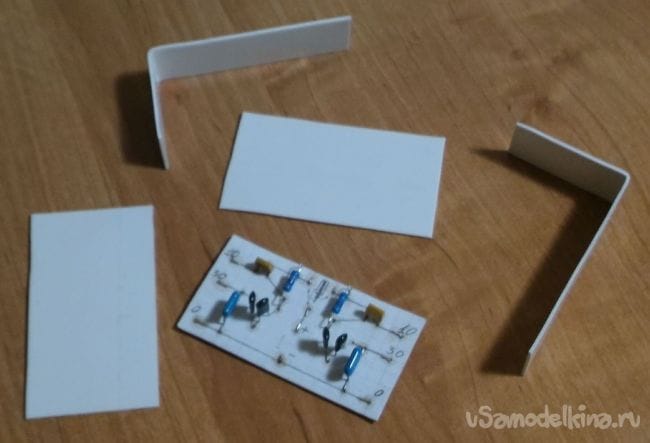

Приступаем к сборке радиодеталей. Выставляем детали на плате и осуществляем пайку согласно схеме на рисунке 4. При использовании картона или материала с отверстиями, соединение деталей производим изолированными проводами с любым сечением. При использовании подготовленного текстолита, выполняем пайку к готовым дорожкам. Схему можно поместить в деревянную или пластмассовую коробочку.

Припаиваем выводы катушек, согласно схеме. Припаиваем и выводим два провода с разъемом для батарейки.

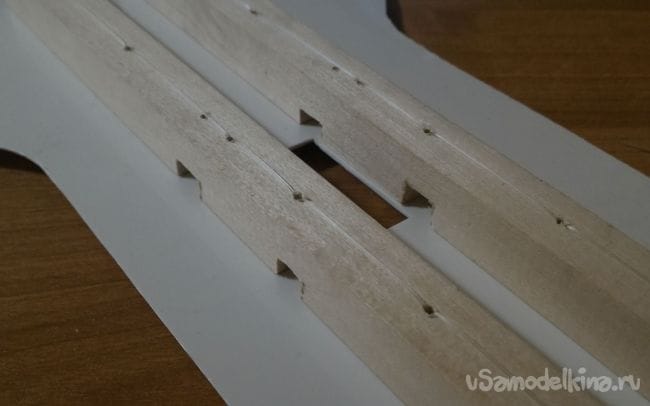

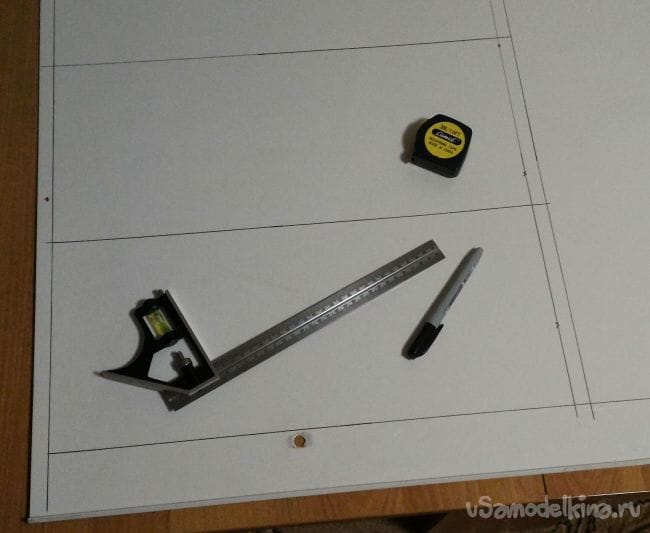

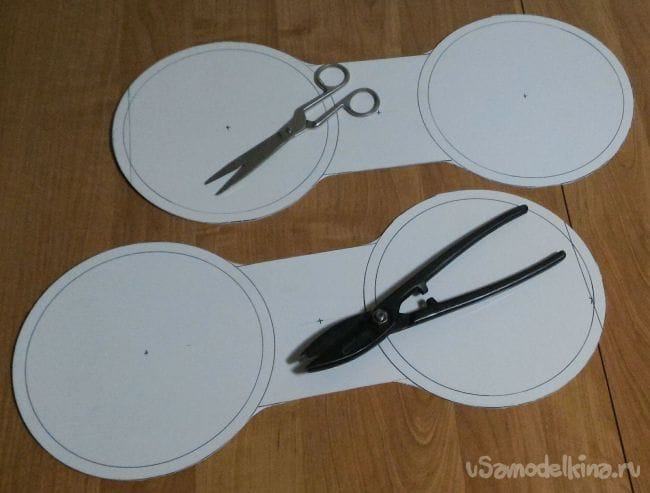

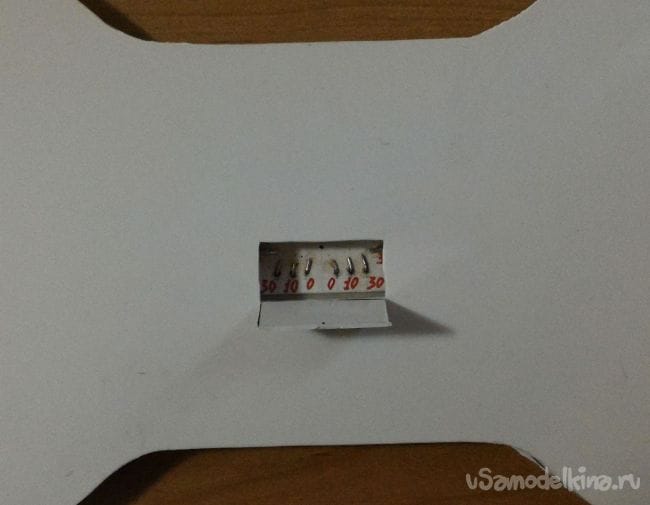

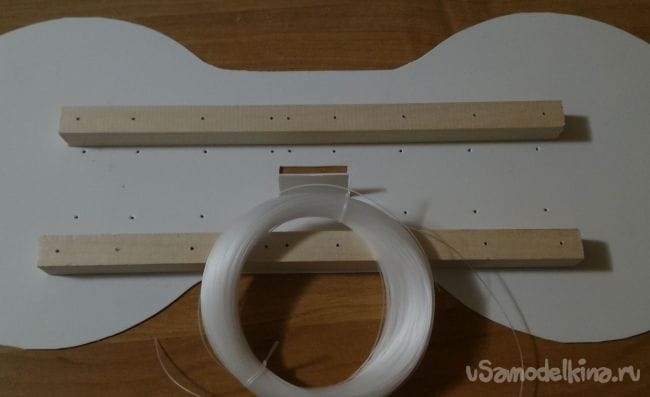

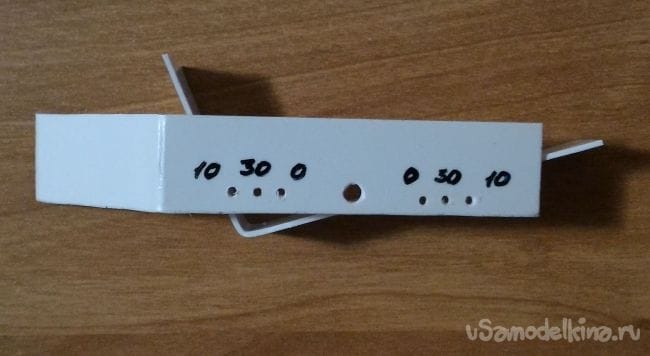

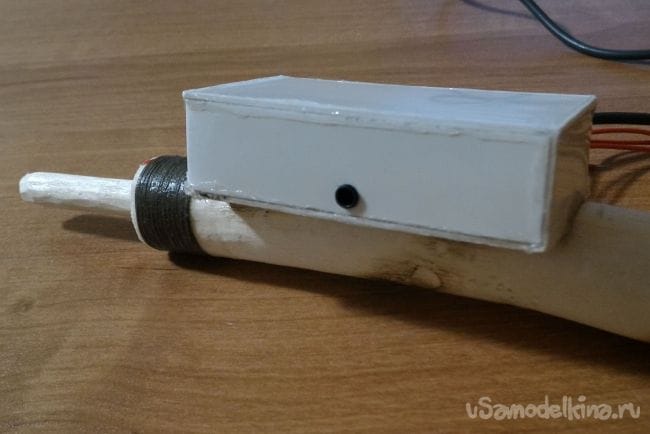

Подготавливаем подставку для схемы и катушек. Размеры подбираем с учетом того, что расстояние между катушками должно быть не менее 10 см, так как между ними должны, соответственно, вместиться схема и прикрепленная штанга.

Чтобы правильно закрепить катушки, временно подкидываем наушники к схеме и вставляем батарею. Небольшими передвижениями катушек добиваемся тишины в наушниках с единичными щелчками или максимально высокого, еле слышного звука. Пробуем поднести металл к одной из катушек, если слышим значительные изменения, это говорит о работоспособности металлоискателя. Фиксируем в таком положении катушки и плату. При возможности их лучше сразу же приклеить, а затем замазать масляным лаком.

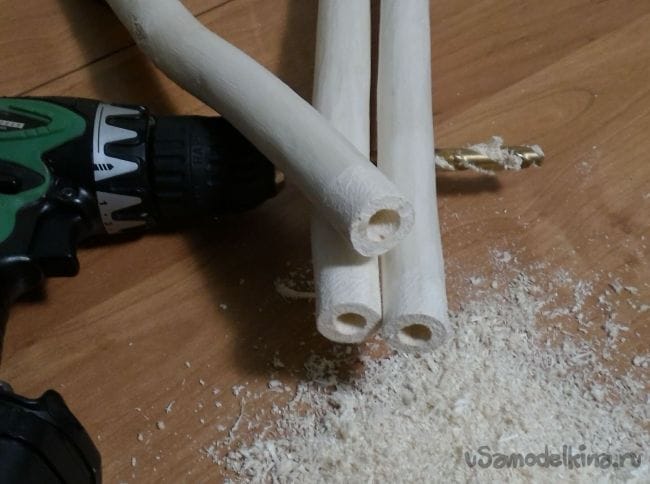

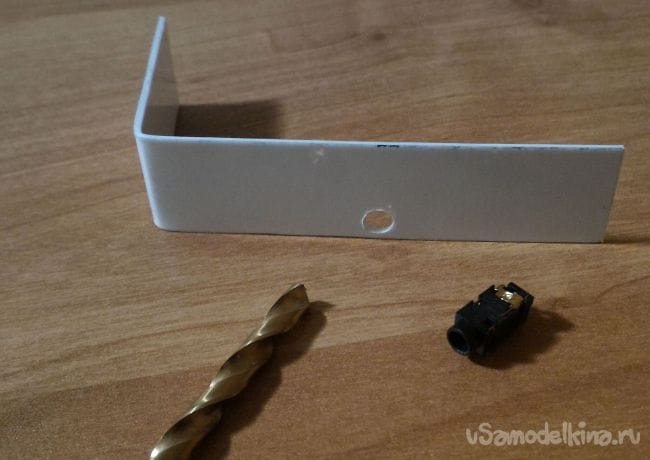

Для наушников проделываем в штанге два отверстия – снизу и сверху. С помощью кусачек, изоленты и паяльника наращиваем провод наушников до необходимой длины – от схемы до области ушей человека. Сразу надо учесть рост. Протягиваем провод внутри штанги и припаиваем к схеме.

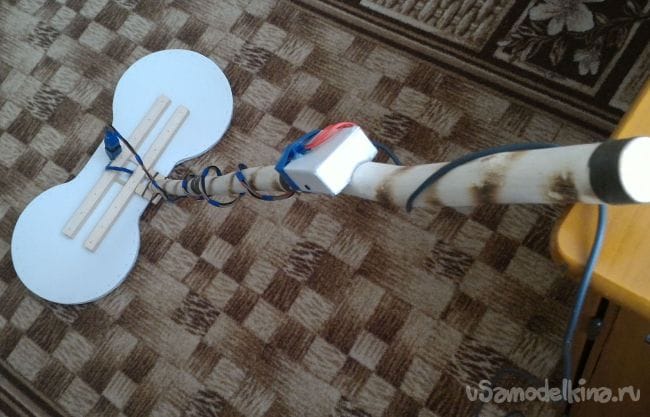

Обрезаем излишки подставки и прикрепляем к ней штангу удобным для вас способом.

Регулировка

Самая точная настройка – отсутствие в наушниках щелчков,  и наличие еле слышимого высокочастотного писка.

Осуществляется регулировка тремя способами:

1. Подносим металл поочередно к катушкам. На той катушке, где прекратился шум, выводим последний виток внутрь кольца катушки.
2. Можно использовать маленькие кусочки алюминия. Подносим их к катушкам и добиваемся тишины или единичных щелчков. Закрепляем клеем.
3. Закрепляем на катушке трубочку и просовываем через нее ферритовый стержень. Добившись нужного результата, закрепляем стержень в таком положении. Посмотрите видео ниже, на котором продемонстрировано как сделать самодельный регулятор для настройки данным способом.

При хорошем слухе и опыте можно использовать изготовленный металлодетектор как простой металлоискатель с дискриминацией, то есть с распознаванием типов металла.

Модернизация

Если разобрались как сделать самый простой металлоискатель своими руками, можно приступить к небольшой модернизации без микросхем на рисунке 9. Перечень деталей собран в таблице 2.

В новой схеме добавлен RC-контур, состоящий из резистора и конденсатора. Он позволит добиться повышенной чувствительности.

Добавлены переменные резисторы, чтобы регулировать схему, не трогая катушки. Это позволит запечатать чувствительный блок металлоискателя в прочную коробку, защищающую от ударов.

Вместо наушников можно использовать динамик с конденсатором для небольшого увеличения громкости.

В данной схеме катушки размещаются одна на одной, как показано на рисунке 10. Перед закреплением катушек осуществляем регулировку их перемещением.

При включении выставляем переменные резисторы в одинаковое положение и вращением добиваемся точной настройки. После чего остается только взять металлодетектор и отправиться на поиски самородков или металлов. Проверено на практике — если искать на любом русском пляже, то можно найти золото и серебро.
