Делаем циркулярку из дисковой пилы своими руками
Стационарная циркулярная пила является крайне необходимым в столярной мастерской инструментом – для тех, кто выполняет столярные работы для своих нужд или делает разные предметы на заказ. Такой стационарный станок отличается удобством в работе – особенно длительной и монотонной. С ним у мастера спина находится в прямом положении, поэтому устает меньше.
Сегодня в магазинах станки и инструменты представлены в огромном выборе моделей. Однако для простого столяра они слишком дороги, поэтому чтобы выйти из положения приходится искать другие решения. Один из таких примеров – мастер своими руками изготовил стационарную пилу, взяв ручную дисковую. В какой способ у него это получилось – посмотрим ниже.
Перечень необходимых материалов:
• ручная дисковая пила;
• фанера 11 мм;
• болты М-8 с мебельной шляпкой;
• шурупы;
• выключатель;
• провод;
• брус 40х40;
• направляющие для мебели.
Список инструментов:
• электрический лобзик;
• ручная дисковая пила;
• дрель;
• шуруповерт;
• молоток;
• отвертка;
• плоскогубцы;
• линейка.
Как собрать стационарную циркулярную пилу
Как мы уже отмечали, для изготовления своей циркулярной пилы автор использовал ручную дисковую. При этом он внес никакие изменения в саму конструкцию пилы. В этом случае мастер сделал стол, подошву пилы прикрепил снизу столешницы – там, где перед этим выполнен пропил для диска. Он просверлили отверстия, а потом пропилил. Взяв фанеру и брус 40х40, сделал основание.
После этого автор взял фанеру, выпилил столешницу. Лучше, чтобы она была ламинированная или лакированная, с ровной и гладкой поверхностью. Как было описано, выполнен пропил, по углам просверлены отверстия для последующих креплений.
Внизу столешницы мы крепим дисковую пилу, используя болты М-8.
При этом шляпки болтов должны быть утоплены в фанере.
Автор установил и подключил выключатель, зафиксировал кнопку пуска на пиле в нажатой позиции, и выключатель подключил к розетке. Поэтому разбирать пилу не нужно, и подключать к ней что-то – тоже.
Для более удобной работы со станком умелец изготовил передвижной упор на направляющих для мебели.
Алюминиевый уголок послужил для продольного упора.
Чтобы его отрегулировать, следует ослабить болты и передвинуть на нужное для дальнейших работ расстояние.
Однако в таком положении пилы будут потеряны 10–20 мм.

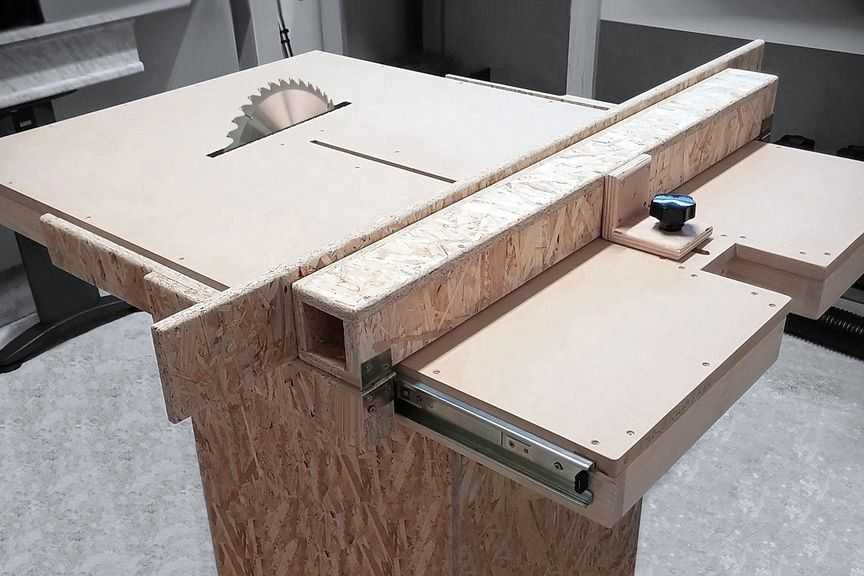

Вот такую пилу теперь имеет автор.
А из этого видеоматериала можно узнать еще много полезного.
Как сделать циркулярку из дисковой пилы
Стационарная циркулярная пила своими руками: чертежи, как сделать
Циркулярная пила стационарная, своими руками изготовленная, представляет собой полезный и нужный инструмент в домашнем хозяйстве, позволяющий в значительной мере облегчить проведение процесса деревообработки.
Для того чтобы изготовить своими руками циркульную пилу, нужно иметь под рукой необходимые инструменты и материалы, а также уметь работать с металлом и знать сварочное дело.
Схема устройства циркулярной пилы.
Необходимые инструменты и материалы
Самодельная циркулярка в домашних условиях может быть изготовлена в двух различных вариантах конструкции: стационарная и настольная установки. Эти установки отличаются между собой только высотой используемой в конструкции агрегата станины. Выбор высоты станины для устройства зависит от частоты эксплуатации установки и желания мастера. Если пилу используют редко, то ее можно сделать в настольном варианте. Эта конструкция удобна тем, что при необходимости устройство быстро демонтируется и освобождается свободное место. Если планируется частое использование агрегата, то рекомендуется изготовить своими руками стационарный вариант установки.
В состав конструкции стационарной установки входят несколько узлов, основными из которых являются стол, пильный диск, электропривод, регулируемый упор и вал.
Для конструирования приспособления потребуются следующие материалы и инструменты:
Схема работы с циркулярной пилой.
- листовой металл толщиной не меньше 8 мм;
- уголок из металла размером 45х45 мм;
- электропривод;
- подшипники шариковые;
- ручной аппарат для сварки;
- брусок древесный;
- кусок пластика или ламината.
Процесс изготовления циркуляционной пилы значительно облегчается, если заранее сделать чертеж установки.
На чертеже следует указать все параметры установки. Все элементы агрегата изготавливаются в точном соответствии с ранее разработанным чертежом. После изготовления всех элементов конструкции проводится сборка агрегата при помощи сварочника.
Вернуться к оглавлению
Технология сборки стационарной установки циркулярки
Основной деталью самодельной циркулярки является стол. Столешница этого элемента конструкции изготавливается с использованием листового металла.
Размер столешницы полностью зависит от желаний и предпочтений мастера. Главные требования, предъявляемые столу, обеспечение надежной устойчивости и удобство работы с инструментом. Если требуется установка дополнительного оборудования, то места для его установки можно закрыть при помощи листа фанеры.
При конструировании и сборке самодельной установки следует особое внимание уделить высоте направляющей. Наиболее удобный вариант конструкции считается такой, в котором направляющая выступает над поверхностью стола на 120 мм. При такой высоте можно производить обработку доски как по ширине, так и по толщине.
Схема проверки работоспособности циркулярной пилы.
При конструировании направляющей для установки требуется использовать два куска уголка из металла и зажим, который крепится к ним с помощью ручной сварки. Изготовление направляющей из двух кусков уголка позволяет предотвратить ее смещение в процессе работы на установке. К уголкам прикрепляются деревянный брус и полоса ламината при помощи саморезов.
Длина куска ламината должна соответствовать длине стола.
При изготовлении циркулярной пилы стол следует сделать регулируемым по высоте, что сделает процесс работы более удобным.
Для монтажа электропривода и вала установки следует изготовить единую площадку. Площадка устанавливается на одной оси в форме коромысла. Фиксация площадки осуществляется при помощи болта диаметром 15 мм.
На боковой части пилы закрепляется сваркой пластина металла, в которой нужно сделать отверстие. Оно должно быть продолговатой формы по ходу коромысла. На болт, проходящий через это отверстие, навинчивается барашек с ручками, он представляет собой фиксатор. При применении в такой конструкции диска 400 мм можно проводить обработку доски шириной до 240 мм.
Вернуться к оглавлению
Другие варианты конструкции циркулярной пилы
Циркулярную мини пилу можно изготовить в ручном варианте. При конструировании такой пилы лучше всего использовать болгарку. Для этого в конструкцию инструмента вносятся некоторые изменения и усовершенствования.
На корпусе инструмента следует смонтировать осевую рукоятку и скользящий упор.
Циркулярная пила на основе электродрели.
Для конструирования упора потребуется наличие двух уголков из металла. Размещаются уголки по бокам пильного дискового рабочего элемента, которым заменяют дисковый рабочий элемент из абразивного материала, используемого на болгарке. Крепление уголков осуществляется с сохранением зазора размером 3-4 мм. Уголки спереди и сзади соединяются болтами с гайками. Для сохранения зазора применяются шайбы. Нижнюю кромку, используемую в упоре уголков, закругляют, что предотвращает возникновение зацеплений за обрабатываемые заготовки.
Для закрепления упора на корпусе болгарки закрепляется хомут. Этот элемент конструкции изготавливается из металлической ленты. Стяжку следует расположить снизу. К ленте прикрепляется полоса из оцинкованной стали толщиной не меньше 1,5 мм. В полосе делается отверстие под болт скользящего упора. При помощи использования шайб устанавливают требуемый зазор между рабочим элементом и боковой частью упора.
На корпусе устройства крепится осевая рукоятка. Для этой цели производят разборку редуктора. Это требуется для того, чтобы определиться, в каких местах можно сделать четыре отверстия для небольших болтов. Рукоятку следует изготовить из куска трубы. Рукоятке следует придать форму скобы, на концах скобы следует сделать отверстия для крепежных болтов. Под рукояткой требуется закрепить кусок прута, выступающего вперед. На пруте сделать отверстие под ось толщиной 4-6 мм. Для удобства использования устройства между прутом и ручкой зазор должен составлять не меньше 100-150 мм.
Затем изготавливается регулирующая штанга. Для конструирования этого элемента устройства потребуется прут диаметром 4-6 мм. Конец прута развальцовывается, а при помощи шайб на переднем креплении упора выставляется одинаковый зазор по всей длине.
Вернуться к оглавлению
Изготовление настольного инструмента
Циркулярку, изготовленную из болгарки, можно закрепить на станине. Для этого требуется подготовить трубу диаметром 20 мм. Трубу следует изогнуть в форме буквы «П». На поперечине монтируется качающийся рычаг. Нижнюю часть станины, выгнутую горизонтально, нужно закрепить при помощи болтов.
Схема применения пилы.
Для приобретения устойчивости конструкции следует изготовить и закрепить дополнительные откосы.
Качающийся рычаг надевают на горизонтальную перекладину. Рычаг изготавливается при помощи двух кусков трубы, которые свариваются в форме буквы «Т». Верхняя часть конструкции разрезается вдоль. После того как конструкция надета, к ножке конструкции хомутами крепят циркулярную пилу.
Циркулярка, изготовленная из болгарки, представляет собой наиболее распространенный и простой вариант установки для использования в домашнем хозяйстве. Преимуществом такого устройства является простота его конструкции. При изготовлении такого устройства не требуется конструировать механизмы, обеспечивающие передачу вращательного движения от вала электропривода на шпиндель. Для того чтобы сконструировать пилу из болгарки, нужно в конструкции устройства использовать мощную модель инструмента.
Эта модель конструкции имеет несколько недостатков:
- на болгарку нельзя установить диск большого диаметра;
- крепление болгарки можно осуществить только сбоку, что ограничивает ширину обрабатываемой древесины.
Учитывая недостатки, для домашнего хозяйства лучше всего конструировать дисковую стационарную пилу, которая не имеет ограничений по ширине и толщине обрабатываемой древесины.
Ручные электроинструменты – пилы
Бюллетени по охране труда и технике безопасности
Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей и болезней до эргономики и продвижения на рабочем месте. ПОДРОБНЕЕ >
Загрузите бесплатное приложение OSH Answers
Поиск
Введите слово, фразу или задайте вопрос
ПОМОЩЬ
Что нужно сделать перед тем, как начать резать циркулярной пилой?
- Носите защитные очки или защитные очки, или защитную маску (с защитными очками или защитными очками).
- При воздействии вредной или неприятной пыли надевайте утвержденный респиратор или пылезащитную маску.
- Используйте соответствующие средства защиты органов слуха в шумных местах.
- Проверьте втягивающийся нижний защитный кожух, чтобы убедиться, что он работает свободно.
- Убедитесь, что выбранное вами лезвие достаточно острое для работы. Острые лезвия работают лучше и безопаснее.
- Проверьте правильность вращения пилы.
- Установите глубину лезвия, когда пила отключена от сети, и зафиксируйте его на такой глубине, чтобы нижний зуб не выступал более чем на 0,3 см (1/8 дюйма) под деревом.
- Держите все шнуры в чистоте.
- Циркулярные пилы предназначены для работы правой рукой, работа левой рукой требует большей осторожности для обеспечения безопасности
Что нужно сделать, чтобы безопасно работать с циркулярной пилой?
- Часто проверяйте втягивающийся нижний кожух диска, чтобы убедиться, что он работает свободно. Он должен как можно полнее закрывать зубья и закрывать неиспользуемую часть лезвия при резке.
- Перед тем, как положить пилу, убедитесь, что втягивающийся нижний кожух диска вернулся в исходное положение.
- Содержите верхний и нижний защитный кожух в чистоте и не допускайте попадания опилок.
- Отключите питание перед регулировкой или заменой лезвия.
- Дайте пиле достичь полной мощности перед тем, как начать пилить.
- Управляйте пилами двумя руками – одной на пусковом переключателе, а другой на передней рукоятке.
- Следите за тем, чтобы на двигателе не скапливалась пыль и стружка.
- Выберите правильное лезвие для распиливаемого материала и дайте ему ровную резку. Не заставляйте его.
- Зафиксируйте разрезаемый материал, чтобы избежать его перемещения.
Чего следует избегать при резке циркулярной пилой?
- Не держите и не применяйте силу к втягивающемуся нижнему защитному кожуху в открытом положении.
- Не кладите руку под башмак или защитный кожух пилы.
- Не перетягивайте стопорную гайку лезвия.
- Не поворачивайте пилу для замены, резки или проверки выравнивания.
- Не используйте пилу, которая вибрирует или кажется небезопасной.
- Не применяйте силу к пиле во время резки.
- Не режьте материалы, предварительно не проверив наличие препятствий или других предметов, таких как гвозди и шурупы.
- Не переносите пилу, держа палец на курковом выключателе.
- Не переусердствуйте. Держите правильную опору и баланс.
- Не разрывайте ложу без использования клина или направляющей, зажатой или прибитой к ложе.
Общие советы по технике безопасности см. в документе Ручные инструменты с электроприводом. Основные правила техники безопасности при работе с электрическими инструментами.
Последний раз документ обновлялся 20 декабря 2013 г.
Актуальность документа подтверждена 15 августа 2019 г.
Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.
Что нового
Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.
Нужна дополнительная помощь?
Свяжитесь с нашей информационной линией безопасности
905-572-2981
Бесплатный звонок 1-800-668-4284
(в Канаде и США)
Расскажите нам, что вы думаете
Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.
Сопутствующие товары и услуги
Вас также могут заинтересовать следующие сопутствующие товары и услуги от CCOHS:
Отказ от ответственности
Несмотря на то, что предпринимаются все усилия для обеспечения точности, актуальности и полноты информации, CCOHS не гарантирует, не гарантирует, не заявляет и не ручается за правильность, точность или актуальность предоставленной информации. CCOHS не несет ответственности за любые убытки, претензии или требования, возникающие прямо или косвенно в результате любого использования или доверия к информации.
© Copyright 1997-2023 Canadian Center for Occupational Health & Safety
Как пользоваться циркулярной пилой От настройки до резки
Независимо от того, новичок ли вы в строительной отрасли, хотите ли вы сделать это в качестве мастера или хотите сделать ремонт дома самостоятельно, имеет смысл знать, как использовать циркулярную пилу. пила. Циркулярная пила часто является предпочтительным инструментом для выполнения прямых пропилов в различных распространенных материалах, и это одна из самых распространенных пил, которыми владеют люди.
Как пользоваться циркулярной пилой: безопасность превыше всего
Перед тем, как делать какие-либо разрезы, необходимо выполнить несколько действий. Вам не нужно будет надевать защитное снаряжение, пока не придет время резать, но хорошо иметь их под рукой, когда придет время «идти».
- Защитные очки для защиты глаз от пыли и стружки
- Пылезащитная маска, особенно при резке цементных плит
- Рабочие перчатки, чтобы избежать осколков при перемещении материала
- Защита органов слуха — эти пилы могут быть громкими!
Как пользоваться циркулярной пилой: подготовка к распилу
Разметка линии
Если вы не умеете «просто крутить» (а для большинства проектов это не так), вам понадобится рулетка, линейка и карандаш.
Поскольку большинство проектов требуют определенной степени точности, лучше не торопиться с правильными измерениями. Семь раз отмерь и один раз отрежь, как говорится. Это сэкономит вам много времени и нервов в долгосрочной перспективе.
Т-образный угольник помогает рисовать быстрые ровные линии под углом 90° к краю доски. Для резки под углом может быть очень полезен скоростной угольник. После того, как вы сняли мерки, вы захотите использовать линейку, чтобы отметить прямую жирную линию.
Совет для профессионалов: При резке материала, требующего сверхчистой кромки, попробуйте наклеить малярную ленту на линию реза, прежде чем резать, если у вас нет под рукой полотна с большим числом зубьев.
Поднимите материал с земли
Когда вы режете, ваше лезвие проходит ниже нижней поверхности обрабатываемого материала (за исключением несквозных резов, таких как пазы). Если ваш рабочий материал лежит прямо на земле или другой поверхности, полотно циркулярной пилы вонзится во все, что находится под ним.
Прежде чем сделать первый разрез, положите рабочий материал на козлы. Закрепите материал с каждой стороны ненужным краем (частью, которую вы не собираетесь использовать) сбоку.
Совет профессионала: Иногда вы не можете избежать удара о то, что находится под заготовкой. В этом случае подложите кусок обрезков под линию разреза. Эта «жертвенная доска» будет разрезана вместо того, что вы режете сверху.
Настройка глубины резания
Установка правильной глубины является предметом споров. Эмпирическое правило заключается в том, чтобы установить глубину лезвия между 1/4 дюйма и 1/2 дюйма ниже нижней поверхности вашей заготовки. Тем не менее, многие люди всегда режут на максимальную глубину. Попробуйте оба способа на каком-нибудь ненужном материале и посмотрите, какой результат вам больше нравится.
Замок регулировки высоты обычно находится в задней части пилы. Поднимите рычаг вверх, чтобы освободить пилу для наклона.
Вы можете либо использовать метки глубины на пиле, либо смотреть лезвием на край материала, прежде чем нажать рычаг обратно вниз, чтобы зафиксировать глубину на месте.
Регулировка для косых пропилов
Большинство циркулярных пил оснащены регулируемым шарниром, позволяющим делать косые пропилы по заготовке. Чтобы выполнить эту регулировку, ослабьте ручку или рычаг на передней панели, чтобы разблокировать ее. Поверните пилу под углом, с которым вы хотите работать, и снова затяните ручку или рычаг. Некоторые пилы имеют упоры на 22,5 ° и / или 45 ° для обычных углов скоса.
Выравнивание пилы
На опорной пластине вашей циркулярной пилы есть насечки с отметками «0» и «45». Они совпадают с тем, где ваш диск должен резать со скосом 0° и 45°. Тем не менее, каждое лезвие немного отличается, поэтому лучше сделать линию разреза на обрезке материала и посмотреть, режет ли используемое лезвие немного слева или справа от края надреза.
В качестве альтернативы, если ваша пила хорошо видит переднюю часть диска, вы можете смотреть на нее, а не на пазы, и точно знать, где она режет.
Пусть пила сделает всю тяжелую работу
Когда вы все выстроитесь в нужное место, установите башмак пилы на материал так, чтобы лезвие находилось сразу за линией разреза. Отключите предохранитель спускового крючка (обычно нажатием или опусканием), нажмите на спусковой крючок и дайте лезвию набрать полную скорость. Затем плавно и целенаправленно протолкните циркулярную пилу через разрез. Если вы слышите, что обороты начинают падать, сбавьте силу и дайте пиле работать.
При перемещении циркулярной пилы вперед защитный кожух большую часть времени отодвигается от заготовки. Когда вы закончите свой разрез, он вернется на место. Вы можете вручную оттянуть защитный кожух лезвия назад с язычком сбоку, когда делаете косые срезы или бреете.
Готов перейти на следующий уровень? Пойдем!
Как пользоваться циркулярной пилой для поперечных распилов
Сделать поперечный пропил от руки не так уж сложно. Тем не менее, вы можете использовать циркулярку, чтобы сделать почти идеальный поперечный рез без особых проблем.
Вам просто нужно добавить 7-дюймовый или 12-дюймовый стропильный квадрат (Speed Square).
Шаг 1: Аккуратно отметьте линию разреза
Шаг 2: Выровняйте лезвие по линии разреза
Шаг 3: Используйте угольник для стропила, чтобы направлять ботинок во время резки
Для того, чтобы сделать это правильно, нужно удерживать квадрат стропила неподвижно и использовать его для направления пропила. Приложите выпуклую сторону квадрата к нижней части доски и рукой, не нажимающей на спусковой крючок, крепко прижмите его к краю. Когда будете резать, аккуратно надавите на квадрат, чтобы обувь не касалась его.
Этот метод также подходит для пропилов под углом 45° — просто переверните квадрат, чтобы вместо этого вы отрезали под углом.
Совет для профессионалов: Этот метод лучше всего работает с циркулярными пилами типа sidewinder, которыми легче управлять одной рукой.
Как пользоваться циркулярной пилой для продольного распила
Распилить 8-футовый лист фанеры и точно удерживать его по линии разреза — непростая задача.
К счастью, есть несколько способов сделать это.
Использование упора
Почти все циркулярные пилы имеют выемки в башмаке, которые удерживают упор, что дает вам возможность точно повторять края вашего материала. Недостатком является то, что если край материала неровный, то и разрез будет таким же.
Шаг 1: Точно отметьте линию разреза
Шаг 2: Установите упор так, чтобы расстояние от лезвия до внутреннего края упора было таким же, как расстояние от линии реза до края материала контакт с краем материала
Большинство ограждений имеют длину разрыва 12 дюймов или около того. Однако есть некоторые сторонние системы, которые могут дать вам гораздо большее расстояние.
Используйте линейку или уровень
Имея достаточно длинную линейку или уровень, вы сможете сделать точный продольный разрез с помощью циркулярной пилы, даже если край материала неровный. Он работает аналогично нашему наконечнику для поперечной резки, но для его фиксации вам понадобится более длинная направляющая и зажимы.
