Zernodrobilka. Как самостоятельно сделать зернодробилку, кормоизмельчитель или мельницу для приготовления комбикорма из подручных материалов в домашних условиях своими руками. Чертежи и технологии сборки зернодробилок с наглядными схемами, иллюстрациями и фото

Сегодня мы поговорим о том, как самостоятельно сделать зернодробилку, кормоизмельчитель или мельницу для приготовления комбикорма из подручных материалов в домашних условиях своими руками. Так же рассмотрим чертежи и технологии сборки зернодробилок с наглядными схемами, иллюстрациями и фото

Вариант №1. Мельницу при желании можно сделать самому, например, из электродвигателя. Почему из него? Все очень просто. Разобрав двигатель, получим и корпус мельницы, и вал ротора с подшипниками. Параметры его могут быть различными. Я изготовил мельницу из электродвигателя мощностью 3 кВт (диаметр 200 мм, длина 200 мм), а мой сосед — из двигателя, размеры которого в два раза меньше.




Схема разборки обычная. Чтобы снять крышку клеммной коробки, нужно отвернуть болты. Так же снимаю клеммную колодку и саму коробку. Отвернув винты, крепящие защитный кожух вентилятора, снимаю его, а затем и сам вентилятор. В большинстве случаев алюминиевый вентилятор крепится с помощью болта. Отвинтив его, разжимаю разрез и либо снимаю вентилятор с вала, либо сбиваю легкими ударами по лопастям.

Затем снимаю два подшипниковых щитка. Каждый из них крепится 3—4 болтами. Отвинтив болты, поворачиваю щитки на подшипниках и легкими ударами по ушкам крепления сбиваю их. После этого вынимаю ротор из отверстия статора, а с помощью молотка и наставки извлекаю пакет статора из корпуса. (Если это удастся сделать аккуратно, то из статора можно затем изготовить сварочный аппарат). Следующая операция одна из самых трудных —нужно сбить ротор с вала.


Для этого удары наношу по ротору либо по валу, который устанавливаю на деревянном основании, чтобы не повредить. В качестве основания служат два швеллера, вал находится между ними, а статор — на швеллерах. На вал кладу дубовое полено и с помощью молота сильными ударами сбиваю ротор и собираю мельницу

Порядок сборки такой. Сверху на корпусе, где располагалась клеммная коробка, нужно сделать засыпочное отверстие и установить загрузочный бункер с заслонкой. Его укрепляю винтами Мб. Внизу следует сделать отверстие — для выхода готовой продукции, а также прикрепить рукав-пыльник, тогда помол не будет разлетаться в стороны, а будет ссыпаться в подставленную емкость.

Над выходным отверстием нужно установить сетку, а внутри корпуса мельницы прикрепить три отбойника. Два нижних отбойника (размеры 200x10x5 мм) прижимают сетку. Затем вытачиваю два круга диаметром 120 мм и толщиной 8 мм. В них высверливаю 4 отверстия, центральное — по диаметру должно равняться толщине вала. Из прута диаметром 10 мм делаю три оси, длиной 190 мм каждая, на которые насаживаю треугольные сегменты.

Их можно вырубить из листового железа толщиной 2 мм либо, как поступил я, использовать сегменты ножей косы комбайна. Я подобрал такие, в которых уже было готовое отверстие. Сегменты должны свободно вращаться, поэтому между ними следует установить шайбы. Оси с сегментами вставить в отверстия кругов и приварить. Ротор готов. Теперь нужно собрать все по схеме, повторяющей в обратном порядке схему разборки.




Собранную мельницу соединить с электродвигателем с помощью ременной передачи. Качество помола зависит не только от размера отверстий на сетке, но и от частоты вращения мельницы. Однако следует иметь в виду, что если эта величина будет превышать 3000об/мин, то ось, на которой расположены сегменты, желательно приварить к валу с
помощью пластины.

Производительность мельницы зависит от мощности электродвигателя и от диаметра входного отверстия. Моя электромельница (3000 об/мин) перемалывает мешок зерна за 15—20 мин.

Вариант № 2. Принцип работы зернодробилки похож на работу обычной кофемолки. Главным механизмом является нож, который вращается и измельчает зерна сельскохозяйственных культур до такой степени, пока они не будут проходить сквозь днище - сито. Движителем такого аппарата может быть любой электромотор от бытовой техники средней мощности. Например, от пылесоса или холодильника.




Нож можно изготовить из любой пластины толщиной не менее миллиметра и имеющей заточку в виде лезвия. Такие пластины можно взять где угодно, главное, чтобы это была сталь покрепче, чем Ст-3. Отлично подойдут держатели автомобильные или держатели бытовой техники.

Барабан – основа дробления – можно сделать из старого кондиционера или небольшого кожуха для промышленной вентиляции. Чтобы сделать зернодробилку самостоятельно, необходимо собрать простую модель. Берем толстый фанерный лист, закрепляем на нем электромотор с помощью болтов и гаек, предварительно просверлив отверстия под них.

Далее изготавливаем самостоятельно для зернодробилки нож. Для этого обтачиваем на наждаке пластину таким образом, чтобы она была одинаковой формы по горизонтали и вертикале. Сверлим посредине отверстие по диаметру вала мотора. Затачиваем с обоих концов пластину в виде пропеллера, по одинаковым сторонам. Вообще, зернодробилки могут иметь нож разной формы – здесь вы можете экспериментировать.

Далее на вале мотора делаем резьбу метчиком и трещоткой. Для того, чтобы самостоятельно сделать для оси мотора зернодробилки паз, накручиваем на валик столько гаек, сколько накручивается. Между гайками вставляем наш нож.

Затем следует просверлить отверстие вдоль вала под определенный размер на глубину резьбы. После чего аккуратно снимаем гайки и нож, не портя резьбу. Если из-за деформации при продольном сверлении резьба стала с деформированными краями, необходимо крутить гайку то в одну, то в другую стороны, пока гайка будет откручиваться.




Одеваем нож на вал, закрепляем двумя гайками и шпонкой. Подготавливаем барабан. Для этого, если барабан от вентиляции, отделяем части, одеваем на нож, снова скрепляем и устанавливаем на нашу основу - фанерный лист с помощью шпунтов. Можно с помощью паяльника припаять державки, если зернодробилка небольшая, можно приварить, если размеры достаточно большие.
В верхней части барабана делаем отверстие для конуса (обычный бытовой), в нижней – сито (можно также бытовое). Размер ячеек будет определять размер помола.

Сегодня трудно представить фермерское хозяйство без различной техники и полезных приспособлений. А хозяйство, где содержатся животные, не обойдется без такого полезного устройства, как зернодробилка. На рынке представлен большой ассортимент зернодробилок, но также ее не сложно сделать в домашних условия. В этой статье пойдет речь о том, как сделать зернодробилку самому.
.

Для основы прекрасно подойдет старый пылесос или стиральная машинка, также пригодится и мотор от пылесоса. Помимо этого, понадобится циркулярная пила, или двигатель от пылесоса в качестве основного механизма для нашей зернодробилки, деревянная доска, размером до 50 см., электрический чайник, канистра, которую используют для бензина, или пластиковая пятилитровая канистра, и кусок клеенки, или, если найдется, кожи, или кожзаменителя, металлический лист, высотой около 50 мм, и диаметром от 200 мм, сито, для просеивания дробленого зерна.

Будет рассмотрено два варианта, как сделать зернодробилку самому: для использования, как в хозяйстве таки и дома, а также модель для использования только в помещении, где она установлена, так как в основе такой зернодробилки будет циркулярная пила, и мобильность ее из-за принципа работы и веса будет ограничена.

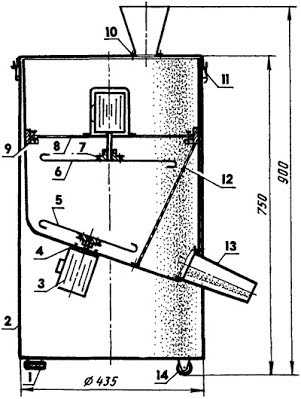

Итак, для основы используем бак от стиральной машины, или основание пылесоса. В качестве отверстия для загрузки зерна используется чайник, важно, чтобы он был металлический; делаем следующее: отрезаем верхнюю часть болгаркой, хорошо обрабатываем края, чтобы не порезаться в процессе эксплуатации.


Дальше нам также понадобятся детали от пылесоса, а именно пластиковая трубка от щетки пылесоса, и вот эта самая трубка вставляется в отверстие бывшего чайника. Туда же помещаем и горловину канистры, или пятилитровой пластиковой бутылки со срезанным днищем.

Дальше необходимо просверлить в основании отверстие, из которого будет впоследствии, выходить зерно. Сделать его лучше в середине основания (пылесоса или бачка от стиральной машины, чтобы было удобно подставлять емкость, куда будет высыпаться перемолотое зерно. Диаметр примерно 10-12 см.

Далее собираем и укрепляем моторную систему нашего агрегата. Используем электродвигатель от пылесоса. Принцип работы зернодробилки прост: ножи для размельчения зерна вращаются с большой силой, за счет работы мотора – в целом очень похож на принцип работы обычной кофемолки.




На Деревянной доске размещаем мотор, его вал должен уходить вниз примерно на 40-50 см. На так называемом «хвостике» мотора при помощи гаек и шайб устанавливаем металлическую пластину. Далее из металлического листа сворачиваем полоски и ребра отгибаем наружу, на получившиеся крепления помещается сито, через которое будет просеиваться зерно. Получившуюся конструкцию вставляем на заранее подготовленное основание из пылесоса или стиральной машинки.

Далее нужно изготовить и укрепить ножи. За основу можно взять обычную дисковую пилу. Оттуда нам понадобится крестообразный нож – его нужно вырезать и отогнуть противоположные концы, чтобы ножи работали с одинаковой силой.

Ножи укрепляем под моторной системой, но над металлической конструкцией с ситом. Таким образом, в отверстие для загрузки зерна помещается зерно, размалывается ножами, приводимыми в действие моторной системой, после чего зерно через конструкцию с ситом просеивается в отверстия для подачи зерна, в качестве емкости для готового зерна подойдут тазы.

После чего всю конструкцию можно укрепить на листе фанеры, или металла, но лучше укрепить на высоком основании, например на большом столе. Просто привинчиваем основание в поверхности шурупами.




Есть также и другой вариант, как сделать зернодробилку самому. Это вариант подойдет для тех, у кого имеются циркулярная пила, и муфта управления трактора, а также ремни , с помощью которых дробильный механизм будет крепиться к основанию циркулярной пилы.

На вал пилы устанавливается так называемая стенка из фанеры, или металла. Предварительно вырезаются отверстия, под вал циркулярной пилы. Прикрепляем ее шурупами. Крышку можно изготовить таким же способом, как и в первом варианте – из чайника, трубки от пылесоса и пластиковой канистры без дна.

В качестве дробильного устройства используется муфта управления трактора. Устанавливаем его на основание циркулярной пилы, клиновыми ремнями, они же и будут передавать вращающий момент от механизма циркулярной пилы у муфте. В данном варианте не предусмотрено сито, для просеивания зерна, хотя его можно установить, например, на ведро, куда будет подаваться зерно, и просеивать его вручную.
Первый вариант удобно использовать и в домашних условиях, но производительность такой дробилки будет меньше, за счет меньшей мощности моторной системы, можно сказать, что это мобильный вариант. Что касается второй модели, то такую зернодробилку можно использовать для измельчения зерна для большого количества животных, установить ее можно в том же помещении, где содержаться животные.

Для многих вопрос, как сделать зернодробилку самому, кажется практически неразрешимым, но совершенно очевидно, что изготовить зернодробилку в домашних условия довольно просто и недорого – большинство материалов есть на каждой даче, или загородном доме, но производительность у таких зернодробилок ничуть не хуже, чем у промышленных моделей.

crovlya-krisha.blogspot.com

Зернодробилка своими руками: краткая инструкция :: SYL.ru

Персональная дробилка для зерна значительно облегчает труд на животноводческих фермах. С помощью такого агрегата можно быстро и легко пополнить запасы корма для птиц и кроликов, а также изготовить комбикорм для крупного рогатого скота и перемолоть фрукты и овощи. В домашнем хозяйстве также может пригодиться зернодробилка. Своими руками ее может сделать практически каждый. Для этого не нужно особых знаний. При помощи устройства можно измельчать зерна, например, пшеницу для получения муки или же кукурузу.

Конечно, не так легко отыскать на рынке всевозможной сельскохозяйственной техники дешевую зернодробилку. Поэтому многие пытаются сделать ее самостоятельно. Для этого могут понадобиться старая бытовая техника или ее отдельные детали, навыки работы со сварочным аппаратом и некоторый опыт в токарном деле.

Устройство из старого пылесоса

Итак, как сделать зернодробилку своими руками из старого пылесоса? В данном случае особое внимание стоит уделить мотору. Эта деталь идеально подходит для изготовления зернодробилки небольших размеров. Помимо этого, понадобятся:

  1. Фанера толщиной 1 сантиметр.
  2. Гайки, шайбы и втулка.
  3. Бункер со специальной заслонкой.
  4. Деревянные штифты.
  5. Металлическая полоска, необходимая для создания рабочей камеры.
  6. Стальные пластины, которые будут служить ножами.

Приступаем к изготовлению основы

Что еще нужно, чтобы получилась зернодробилка? Своими руками чертежи выполнить не каждому под силу, но это именно то, что поможет собрать нормальный, а главное - работающий агрегат. В крайнем случае для наглядности можно использовать картинки уже готового аппарата. Для начала нужно создать основание зернодробилки. Для этих целей идеально подойдет лист фанеры, толщина которого составляет 1 сантиметр. Из него нужно вырезать квадрат, каждая сторона которого ровна 30 сантиметрам. Поверх готового основания следует прикрепить рабочий электродвигатель, взятый у старого пылесоса. При этом устройство должно выступать вниз на сантиметров 40.

Ножи из стальных пластин

Зернодробилка своими руками изготавливается очень быстро. Главное - заранее подготовить все детали. Рабочий орган подобного устройства – это нож. Он будет вращаться с большой скоростью. Благодаря этому происходит измельчение сырья. Для создания такого ножа можно использовать пластины из стали. Каждая деталь должна соответствовать следующим размерам: толщина – 1,5 миллиметра, длина – 20 сантиметров и ширина – 1,5 сантиметра.

При выборе материала стоит отдать предпочтение тому, который будет крепче, чем сталь. В данном случае можно использовать автомобильные держатели, а также другие похожие детали от различной бытовой техники. Зернодробилка, своими руками сделанная, может молоть лучше покупной, если правильно заточить ножи. Их следует сделать в виде лезвия. Две передние кромки необходимо обрабатывать по направлению оси вращения.

Что касается формы данной детали, то здесь можно и поэкспериментировать. Можно просто сделать углы скошенными или же придать ножам форму пропеллера. Вид каждой пластины стоит отрегулировать при помощи наждака.

Когда деталь будет готова, нужно просверлить отверстие, которое будет соответствовать валу двигателя. Нож можно закрепить на резьбовой хвостик. В данном случае понадобятся гайка, втулка и несколько шайб необходимого размера. Самодельная зернодробилка, своими руками изготавливаемая, почти готова.

Сито, бункер и рабочая камера

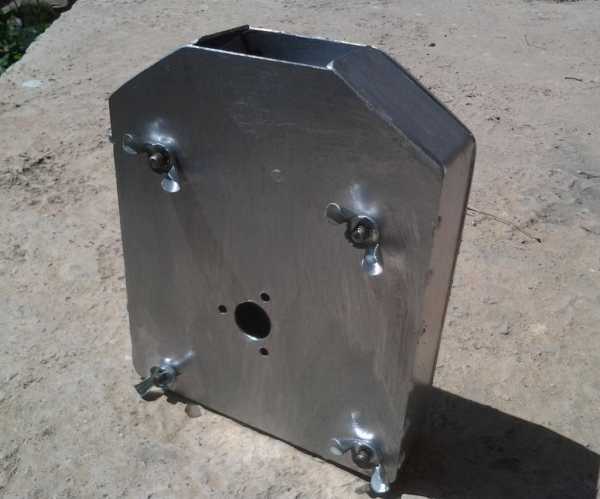

Чтобы обустроить камеру, где происходит перемол зерна, можно использовать полоску металла длиной 70 сантиметров и шириной 6 сантиметров. Эту деталь необходимо свернуть кольцом, отогнув при этом ребра в нужную сторону. Сделать это следует по всему периметру камеры.

Фланцы, которые при этом образуются, будут шириной не более 1 сантиметра. Это необходимо для установки сита и скрепления с основанием. Для более надежной фиксации дробилки стоит на равном удалении друг от друга, на нижней стороне уже готовой камеры, монтировать деревянный штифты.

Как видите, зернодробилка своими руками выполняется элементарно. При выборе сита стоит помнить, что для получения муки нужна мелкая сетка, а вот для крупного помола идеально подойдут ячейки, для фруктов или овощей – диски с множеством отверстий.

Завершающий этап

Зерно будет закладываться из бункера в рабочую камеру, где происходит его измельчение. Агрегат следует оборудовать специальным отверстием и, конечно же, сделать пластинчатую заслонку, которая позволит регулировать каждую подачу зерна. Бункер нужно установить на основание.

Под ситом стоит разместить специальную емкость, например, бак, ведро, кастрюлю или же таз. Это нужно для сбора продукции. На этом готова ваша зернодробилка. Своими руками можно сделать агрегат не только из пылесоса. Для этих целей прекрасно подходит старая стиральная машина.

Зернодробилка помогает многим владельцам ферм справиться с заготовкой корма, а также сэкономить немало денежных средств. При желании подобный агрегат можно смастерить самому. При этом не нужно обладать многими навыками.

www.syl.ru

Домашняя зернодробилка своими руками

Зернодробилка является универсальным агрегатом, чтобы измельчать мелкие и крупные зерновые культуры для питания домашних животных. При помощи зернодробилки можно существенно сэкономить силы и время, а корм, который перерабатывается с ее помощью, допускается смешивать с добавками, которые улучшают рацион животных. В нашей статье мы рассмотрим, как изготовить своими руками зернодробилку для использования в домашнем хозяйстве. Также будут рассмотрены основные параметры этих устройств.

Особенности конструкции зернодробилки

Перед тем как начинать рассмотрение устройства, необходимо разобраться досконально с тем, для каких целей необходим этот механизм. При помощи зернодробилки измельчаются кормовые культуры, они становятся привлекательными для животных. Ведь мелкие продукты намного лучше будут усваиваться вашими питомцами, а это поспособствует более быстрому набору массы, а также животное получает все нужные витамины и минералы.

У измельчителя очень простая конструкция, в основе находится прочный корпус, который является одновременно камерой для зерна. А также в конструкции присутствуют режущие компоненты, которые приводятся в движение при помощи электрического двигателя. Обычно используется электрический двигатель, так как его намного проще установить на конструкции. Но чтобы было удобнее использовать зернодробилку, можно оборудовать ее рукоятками. Некоторые модели имеют съемные колеса.

Разновидности зернодробилок для домашнего использования

Любые бытовые зернодробилки отличаются маленькими габаритами и простотой. Но, несмотря на это, у всех моделей производительность довольно высокая. Поэтому устройство позволяет перерабатывать крупные партии зерна за небольшой промежуток времени. Если производить разделение по принципу функционирования, можно выделить такие:

  1. Роторные дробилки. У таких агрегатов изготавливаются рабочие камеры из прочных металлов. Поэтому надежность у машины очень высокая. Элементы, которые измельчают, бьются по стенкам бункера, при помощи этого и дробит зерно. Обратите внимание на то, что дробящие компоненты бьют по стенкам до той поры, пока зерно не измельчится.
  2. Дисковые машины – в подобных конструкциях дробящие ножи зафиксированы на валу при помощи дисков.
  3. Молотковые машины – в конструкции измельчающие элементы смонтированы на роторе, он вращается в приемном бункере.

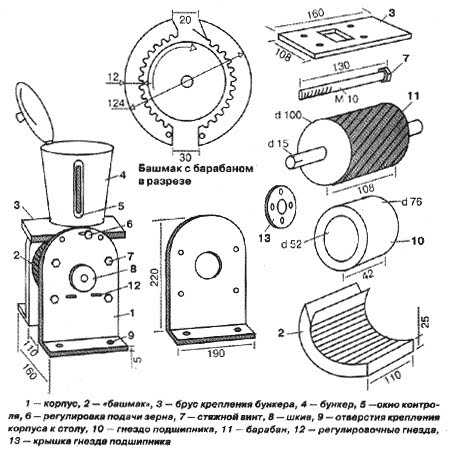

  4. Вальцовые дробилки – они могут и дробить, и перетирать зерновые. Основной элемент в конструкции – это рифленые вальцы. С их помощью получается эффективно перерабатывать исключительно мокрое зерно. Поэтому, если оно сухое, его нужно заранее смочить в воде.

Классификация по виду привода

Ниже мы рассмотрим, как сделать простую зернодробилку из болгарки своими руками.

В целом же дробилки, которые используются в быту, можно разделить по виду привода:

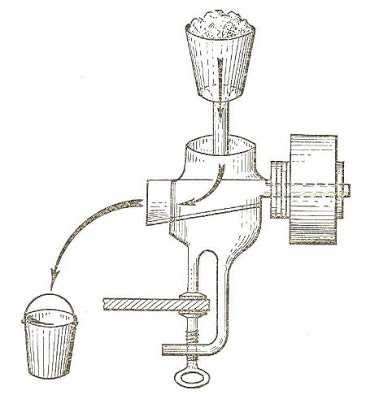

  1. Ручные дробилки являются наиболее простыми приборами, чтобы это устройство работало, необходимо применять силу, а также затрачивать немало времени. При помощи таких агрегатов можно измельчать зерно в продукт крупного помола. Он подойдет исключительно для взрослых животных, в частности, для быков или коров.
  2. Пневматические устройства используются для того, чтобы перерабатывать кукурузу и иные мелкие зерновые. При помощи такого устройства можно очень быстро измельчить продукты в мелкие фракции, чтобы впоследствии подмешивать в еду для питания мелких животных и птицы. Отличается высокой производительностью. Изготовить такую домашнюю зернодробилку своими руками можно довольно быстро, вложений при этом будет по минимуму.

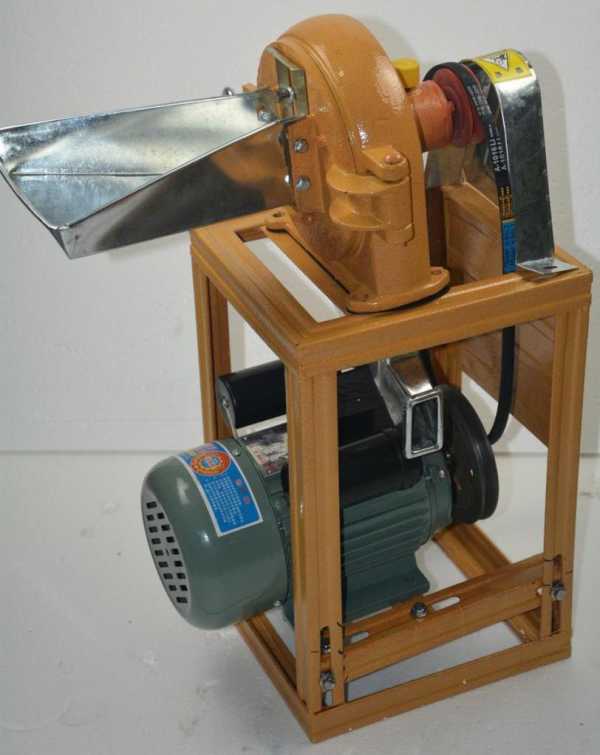

  3. Электрические зернодробилки отличаются также простой конструкцией и довольно высокой производительностью. Габариты устройства не очень большие, может использоваться как в домашних условиях, так и в фермерских хозяйствах.

Роторная или молотковая зернодробилка: какая лучше

А теперь поговорим о том, как сделать зернодробилку своими руками и какой вид конструкции лучше выбрать. Если у вас возник вопрос, какая из дробилок лучше, необходимо тщательно изучить конструктивные отличия этих агрегатов. Роторный измельчитель работает при помощи передвижения режущего ножа. С его помощью происходит дробление массы, подаваемой в приемный бункер.

Молотковые агрегаты измельчают сырье при помощи молоточков, крепящихся на прочном основании. Вся продукция, которая получается путем переработки молотковой машины, является очень качественной. Это достигается за счет того, что у молоточков очень высокая амплитуда движения. В результате чего они измельчают даже удаленные крупицы зерна.

Но что касается роторной дробилки, то у нее потребление электроэнергии намного меньше, а производительность выше. Чтобы окончательно ответить на вопрос, необходимо определиться с тем, какие задачи будет решать дробилка. Если в вашем хозяйстве много взрослой птицы или скота, идеальным вариантом будет роторная дробилка. Но в том случае, если вы планируете разводить мелкую птицу, а также молодой скот для торговли, лучше всего делать или приобретать молотковый измельчитель.

Инструменты для изготовления зернодробилки

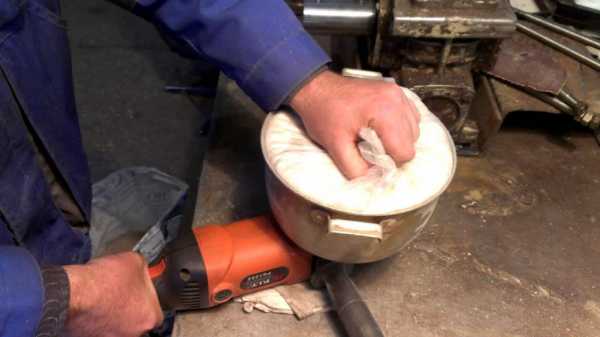

Изготовить дробилку для зерна можно даже из угловой шлифовальной машинки, которую чаще называют болгаркой. Это сэкономит достаточно много денег. Изготовить надежную конструкцию можно достаточно быстро. Она будет перерабатывать очень много зерна, которого хватит для питания даже большого стада крупного рогатого скота.

Прежде всего, вам необходимо запастись такими инструментами для изготовления самодельной зернодробилки своими руками:

  1. Электрическая дрель и насадки для работы с деревом и металлом.
  2. Плоскогубцы, отвертки.
  3. Тиски.
  4. Набор гаечных ключей.

Процедура изготовления

После того как изучите все схемы, можно начинать работу. А теперь более детально о том, как сделать зернодробилку своими руками:

  1. Сначала берете один лист фанеры, он послужит основой для зернодробилки. Материал должен быть максимально качественным, на нем не допускается наличие повреждений, гнили, трещин.
  2. Теперь необходимо сделать отверстия в этой фанере. В одном из них устанавливается болгарка. Второе отверстие будет служить местом, в которое впоследствии подастся зерно.
  3. Болгарку необходимо зафиксировать с помощью скоб и болтов.
  4. Теперь необходимо снять с болгарки диск, а на его место установить металлические ножи. Все стороны этих ножей должны быть очень хорошо заточены.
  5. Непосредственно под фанерой внизу необходимо закрепить сетку, она сыграет роль сита.
  6. Вам потребуется бочка из пластика или металла объемом до 10 литров. Она выполняет функции бункера для сбора измельченного зерна.

Прежде чем запускать с продуктом это устройство, необходимо протестировать его.

Обязательно все элементы двигателя болгарки нужно регулярно смазывать. В ином случае он очень быстро сломается из-за того, что сотрутся основные компоненты. При необходимости перед началом работы нужно заменить подшипники.

Что учитывать при изготовлении?

Вы должны понимать, что вам необходима надежная, высокопроизводительная и мощная машинка. Поэтому при изготовлении своими руками зернодробилки для домашнего хозяйства или покупке готовой конструкции нужно учесть такие факторы:

  1. В каких областях будет использоваться устройство. Если хозяйство небольшое, то можно использовать молотковую зернодробилку. Самодельные конструкции можно выполнить на основе старой стиральной машинки. У нее будет неплохой запас мощности, а самое главное – себестоимость практически нулю равна.
  2. Мощность – это самый главный параметр дробилки. Ее должно хватать для того, чтобы перерабатывать большие объемы зерна.
  3. Производительность – не менее важный параметр. Поэтому заранее, перед изготовлением, нужно определиться с тем, сколько зерна придется перерабатывать.

После того как ответите на все эти вопросы, можно приступать к изготовлению дробилки или покупать готовую. И главное – это не переплатить за «лишнюю» мощность или производительность.

Заключение

По сути, сделать своими руками зернодробилку для домашнего хозяйства можно буквально из подручных материалов. В качестве привода можно использовать как мускульную силу, так и электромотор, например, от болгарки. Но всегда в электроцепях устанавливайте защиту – автоматический выключатель и УЗО. Это позволит избежать получения электротравм.
