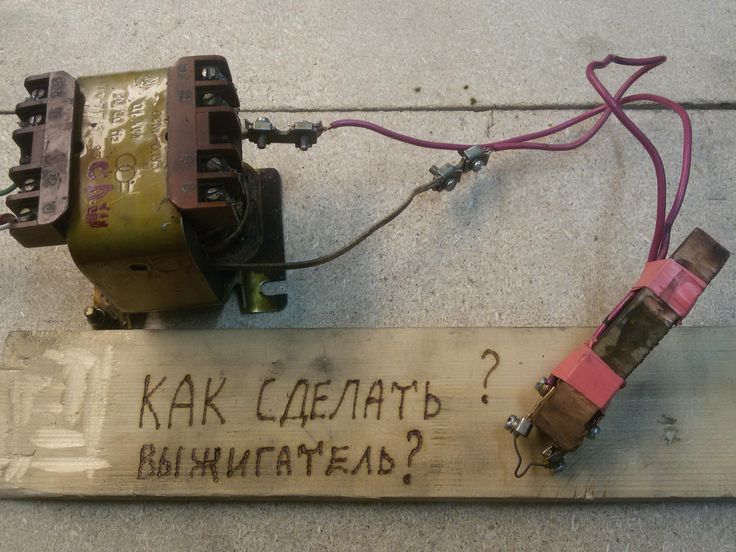

Как сделать выжигатель по дереву своими руками?

Портативный электронный выжигатель представляет собой устройство для нанесения рисунка на определенный вид материала (дерево, картон, бумага, фанера, ткань). Изделие широко используется в сфере любительской пирографии, поэтому данное приспособление пользуется большой популярностью не только у профессиональных художников, но и у частных любителей выжигания картин.

Чтобы сделать самодельный выжигатель своими руками понадобится минимальный набор составляющих элементов и инструментов, которые можно использовать из домашних подручных средств или приобрести в местном хозяйственном магазине.

Подготовка материалов для изготовления

Чтобы сделать домашний выжигатель необходимо иметь минимальный набор инструментов и комплектующих.

Для того, чтобы сделать пирограф понадобится:

1. Деревянный штапик на 10 см.
2. Клейкая лента или изолента.
3. Электронный блок не менее, чем на 5 Вольт 2А.
4. Нихромовая нить.
5. Паяльник.
6. Электродрель с подходящим сверлом.
7. Флюс для пайки.
8. Припой – олово.

Процесс изготовления начинается с подготовки всех инструментов и нужных материалов. Для начала необходимо отыскать нихромовую нить, которая может продаваться в любом хозяйственном магазине. При отсутствии нити в продаже материал можно добыть из старого электропаяльника.

Понадобится сделать разборку нагревательной части электроприбора. Нихромовая нить находится на «жале» паяльника под металлическим кожухом и легко снимается путем сматывания без использования сторонних инструментов.

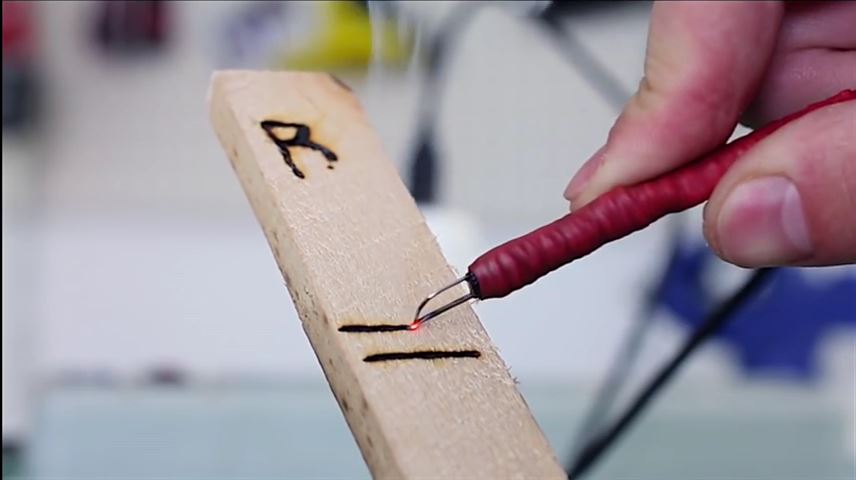

Как сделать мини-выжигатель?

1. Изготовление держателя, куда вставляется игла для выжигания.

Держатель можно сделать из обычного деревянного штапика длина которого подбирается индивидуально. В среднем достаточно 10-ти сантиментов. Внутри рукоятки понадобится изготовить отверстие под провод. Осуществить процедуру возможно с помощью электродрели или шуруповерта.

Сверло следует подбирать строго по толщине провода. На конце штапика необходимо изготовить небольшое расширение для выводов концов проводов к которым будет закреплена игла их нихромовой проволоки.

2. Подключение электронного блока к игле

Самодельный выжигатель работает от электронного блока на 5 Вольт мощностью не менее 2 Ампер. В качестве электро-блока подойдет обычная зарядка от телефона с нужными характеристиками. Для подключения следует сделать разветвление двухжильного провода, разделить его на 2 отдельных. Концы пропускаются через ранее изготовленное отверстие в рукоятке и выводятся наружу.

3. Припаивание иглы к проводам

Нихромовая игла должна быть припаяна по концам к выведенным проводам. Каждый отдельный конец припаивается к отдельному проводу. Для припоя следует использовать флюс так, как материал нихром довольно трудно поддается припою. Размер иглы должен быть не менее 5-ти сантиметров, иначе выжигатель будет недостаточно разогревать нить и соответственно ухудшится его производительность.

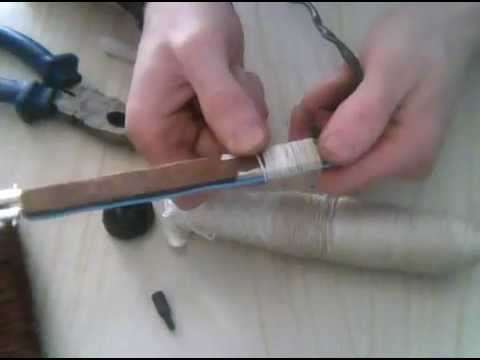

4. Изоляция держателя с помощью изоленты

Сделать изоляцию можно с помощью изоленты или клейкой ленты. Держатель выжигателя обматывается в 3-5 слоев и крепко обжимается в руках, чтобы лента максимально качественно приклеилась к деревянному основанию. Во время приклеивания следует исключить попадание изоленты на иглу.

5. Тестирование выжигателя

Чтобы протестировать выжигатель необходимо подключить электронный блок в сеть 220 Вольт, после чего в течении нескольких секунд можно наблюдать покраснение нити иглы. Проверять устройство следует на любой деревянной поверхности.

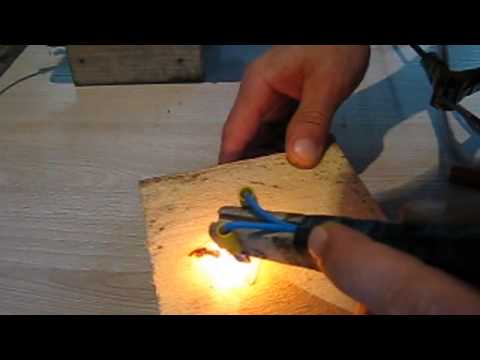

Видео: как сделать мини выжигатель своими руками?

Republished by Blog Post Promoter

Как сделать выжигатель, схема регулятора для выжигателя по дереву

Главная » Радиоэлектроника

16. 06.2022

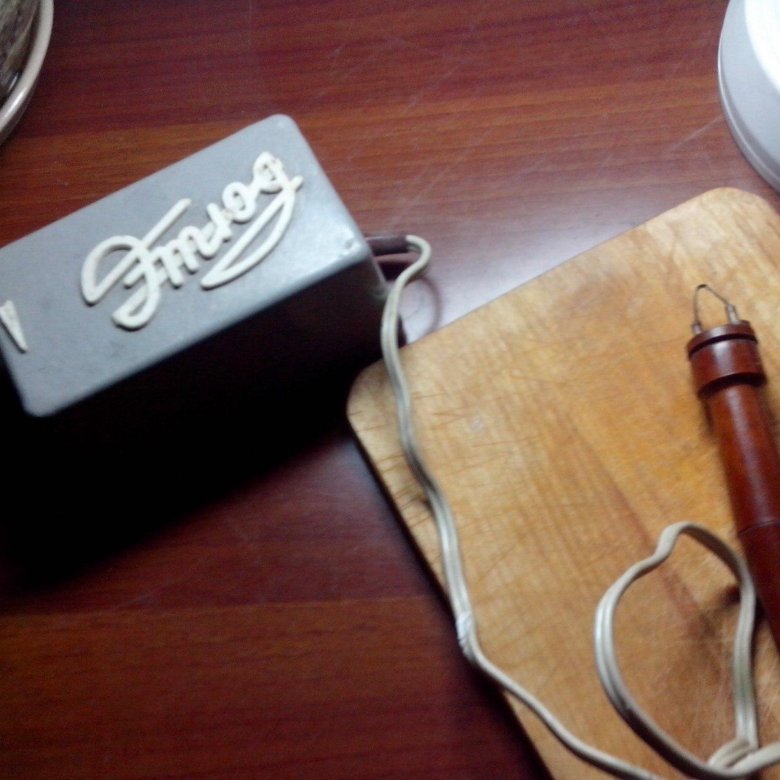

Решил я как-то сделать самодельный выжигатель по образцу советского выжигателя «Вязь». В далеких 90-х годах подарили мне выжигатель по дереву «ВЯЗЬ» на день рождения.  Как сейчас помню – оранжевый корпус — точь в точь как на фото внизу (фото из интернета). Но в то время интерес у меня был не к самому выжигателю, а скорее к тому как он устроен. Короче со временем раскурочил я его до «канцура» в детстве, сам теперь не понимая зачем. Как говорится остались от козлика рожки да ножки -до сегодняшнего дня дожил один только трансформатор. И вот по прошествии надцати лет решил я исправить содеянное и собрать ремейк этого замечательного

выжигателя. Захотелось сделать выжигатель собственными руками практически с нуля. Только вот регулятора мощности – проволочный потенциометр достать не удалось и в место него применил регулятор яркости освещения – простой китайский диммер на симисторе.

Содержание

1. Схема выжигателя по дереву
2. Рукоятка выжигателя
3. Корпус выжигателя

Схема выжигателя по дереву

Выжигатель по дереву собран по простой схеме диммера, в нагрузке которого стоит понижающий трансформатор 220/4 вольт.

В приципе можно купить обычный диммер — регулятор ламп накаливания для освещения помещений. Его схема идентична приведенной здесь.

Трансформатор взят от оригинального старого выжигателя ВЯЗЬ —  220/4 вольт. Однако можно применить аналогичный трансформатор или же намотать его самостоятельно, взяв для вторичной обмотки провод около 1.5 мм в диаметре. Количество витков подобрать экспериментально, чтобы на выходе было 4 вольта.

Монтаж выполнен навесным способом, без применения какой либо платы. На лицевой панели самодельного выжигателя закрепляется выключатель питания и переменный резистор регулировки мощности (в нашем случае температуры жала выжигателя). Монтаж фактически выполнен на клеммах выключателя и переменного резистора.

Симистор установлен на минимальном радиаторе.

Рукоятка выжигателя

Рукоятка жала выжигателя сделана из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированого текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. К этим двум дорожкам с одной стороны припаяны латунные штыри с болтиками от обычной штепсельной вилки 220V, к болтикам которой прикручивается жало из нихромовой проволоки. С другой стороны к дорожкам текстолита припаяны концы провода, идущие к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штыри из корпуса маркера должны выступать на некоторое расстояние, чтобы дистанцировать нихромовое жало и корпус маркера для предотвращения его оплавления. То есть жало не должно располагаться непосредственно близко к пластмассе корпуса маркера.

Корпус выжигателя

Корпус выжигателя изготовлен из фанеры 10 мм. Электролобзиком выпилены необходимые части корпуса, торцы зашлифованы ленточной шлифовальной машинкой в необходимый для сборки размер, промазаны клеем ПВА и стянуты шурупами- саморезами с потайными головками. Сушка около суток. После сушки корпуса выполнена шлифовка плоскошлифовальной машинкой плоскости разъема двух половинок – крышки и корпуса. Корпус и крышка посажены на миниатюрные навесы. Вся эта конструкция  так же в сборе обработана ленточной шлифовальной машинкой под единый форм – фактор со снятием некоторого определенного количества стружки.  В результате имеем отличный самодельный

корпус для выжигателя с хорошо подогнанной плоскостью разъема и ровными сторонами.

Корпус выжигателя вскрываем морилкой несколько раз до получения желаемого оттенка.

Сушим корпус. При высыхании морилки волокна древесины поднимаются, образуя бархатную поверхность. Такую поверхность вскрывать лаком нельзя. Вспученные волокна древесины будут иметь ужасный вид. Корпус необходимо заполировать. Для этого берем небольшой деревянный брусок, удобный для удерживания в руке, как бы приминает его уголок об другую деревяшку  и потом натираем ним деревянный корпус. То есть натираем корпус закругленный углом бруска — как бы приминаем вспученные волокна, поднятые морилкой. Полировку следует проводить вдоль направления волокон древесины с применением равномерного умеренного усилия по всей поверхности корпуса. Процесс долгий и кропотливый, но результат стоит того. Так же рекомендуется для начала потренироваться на образце для предотвращения порчи корпуса

выжигателя при отсутствии опыта.

Закончив полировку покрываем корпус лаком. Я рекомендую полуматовый паркетный лак. Он придает отличный вид и на нем не так будут заметны царапины в будущем.

Я и Диод. © yaidiod.ru.

Понравилась статья? Поделиться с друзьями:

31 Самодельные дровяные печи и обогреватели Планы и идеи: сделай сам — самодостаточная жизнь

Самодельная дровяная печь и обогреватель — это экономичный способ приготовить еду и согреться в холодное время года, не тратя огромные деньги на покупку дорогие обогреватели и печи. Вы непременно почувствуете себя хорошо, когда будете готовить еду на собственноручно изготовленной плите. Вот 27 чертежей самодельных дровяных печей и обогревателей, которые вам понравится строить дома.

Вы также можете проверить: самодельные ракетные печи, чертежи дровяных сараев , самодельные солнечные водонагреватели , самодельные солнечные нагреватели для бассейнов , самодельные солнечные печи , самодельные гидромассажные ванны и самодельные проекты саун 90.

1) Самодельная дровяная печь из металлолома

Когда дело доходит до более простой, но эффективной дровяной печи

своими руками, нет лучшего варианта, чем дровяная печь. Я думаю, вы можете просто создать их за 20 долларов. Вам потребуется:

• Специальная краска для печи, цвет
• Сварочные электроды
• Диск шлифовальный

Также вам понадобится старый газовый баллон – убедитесь, что в нем нет воздуха. Также проделайте в цилиндре два отверстия, чтобы хотя бы неделю можно было его просто чистить, выпуская воду. Также нужно сделать на цилиндре дверцу, чтобы потом можно было закрепить в печке внутри. Обязательно ознакомьтесь с инструкциями по дровяной печи, чтобы свести к минимуму риски. Использование газового баллона без мер безопасности может привести к травмам. Поскольку я не тот, кто сделал эту печь, поэтому, пожалуйста, прочитайте полное руководство на Инструкция

2) Пирамидальная дровяная печь

Эта дровяная печь своими руками изготовлена ​​из листового металла, легкая и портативная. Он идеально подходит для кемпинга и обеспечит тепло для приготовления пищи и согревания. Он также обеспечит свет и безопасность, когда вы будете ночью в дикой местности.

Три треугольника и небольшой квадрат, вырезанные из листового металла, являются основными компонентами этой простой дровяной печи «Сделай сам» . Куски листового металла можно быстро и легко собрать вместе, чтобы сформировать эффективную дровяную печь в вашем кемпинге. Когда вы закончите и будете готовы двигаться дальше, его можно разобрать и упаковать с другим снаряжением для кемпинга. Листовой металл легко имитировать, когда вы готовы разжечь огонь.

Листовой металл прочен и недорог, что делает его недорогим проектом «сделай сам». Если у вас есть лист металла от других строительных проектов, стоимость этой сборки будет почти бесплатной. На треугольную дровяную печь надевается изготовленный кусок листового металла, который упрощает приготовление еды в одной кастрюле. Это легкая самодельная дровяная печь, которая достаточно мала, чтобы положить ее в рюкзак и взять с собой на рыбалку или охоту. В этой дровяной печи вы сможете эффективно приготовить то, что собираете.

Вы можете использовать эти бесплатные планы для создания дровяной печи-пирамиды нестандартного размера для использования в вашем доме. Постройте один на открытом воздухе и используйте его для расщепления сала или выпаривания жидкостей. Отлично подходит для многих применений как в кемпинге, так и в усадьбе. мне теплее, не платя больше денег.

3) Дровяная печь из пластиковых бутылок

Эта дровяная печь своими руками сделана не из пластика, а из переработанных пластиковых бутылок для создания формы для бетона. В результате получилась привлекательная и функциональная самодельная дровяная печь, которую можно использовать как в помещении, так и на улице.

В этом видео на YouTube вы найдете все инструкции, чтобы вы могли использовать большую пластиковую бутылку с водой и еще один пластиковый контейнер для изготовления формы для печи. Вы можете использовать размер или форму пластиковых бутылок, чтобы создать нестандартную дровяную печь, которая будет соответствовать вашему пространству.

С этой идеей самодельной дровяной печи вы создадите более одной печи, так как их изготовление очень дешево. Сэкономьте деньги на счетах за коммунальные услуги этой зимой и согрейтесь, сделав одну из этих дровяных печей для дома. Создайте один для вашего открытого пространства для тепла и света, чтобы вы могли наслаждаться пребыванием на улице в холодную погоду или после наступления темноты. Было бы идеально провести холодную осеннюю ночь на открытом воздухе, чтобы жарить хот-доги, делать сморы и согреваться.

На дровяную печь, сделанную своими руками, можно поставить решетку для приготовления пищи. Это идеальный источник бесплатного тепла и кухонная плита для автономной хижины или усадьбы. Бетон недорогой и прослужит долгие годы. Несмотря на то, что он сделан из бетона, небольшой размер делает его достаточно легким, чтобы его можно было перемещать по мере необходимости.

4) Дровяная печь с двумя конфорками

Эта идея изготовления дровяной печи своими руками идеально подходит для летней кухни. Если вы проводите много времени на свежем воздухе и хотите приготовить еду на свежем воздухе, эта дровяная печь с двумя конфорками поможет вам с легкостью приготовить домашнюю еду.

В этом подробном видеоролике на YouTube показано, как использовать переработанные кирпичи, бетон и песок для сборки дровяной печи «Сделай сам» с двумя отверстиями для размещения кастрюль. Вы можете разжечь огонь в дровяной печи и одновременно приготовить две кастрюли с едой. Вы можете приготовить еду для семьи на открытом воздухе, чтобы не топить кухню в помещении и не использовать газ или электричество. Из небольшого количества дров можно приготовить много еды.

Если вам нужно использовать только одно отверстие для приготовления пищи, сделайте глиняную крышку, чтобы закрыть другое отверстие, чтобы пламя не обожгло вас во время приготовления пищи.

Эта дровяная печь своими руками недорогая и ее можно быстро построить. Это постоянное сооружение, и его нельзя переместить, поэтому для его постройки выберите место вдали от построек и пешеходных дорожек. Это хороший способ вторичной переработки старого кирпича, и дровяная печь прослужит долгие годы.

Рядом с дровяной печью можно соорудить стол и стулья, а также устроить летнюю кухню, где родным и друзьям будет приятно собираться вместе. Эта дровяная печь будет вырабатывать достаточно тепла для приготовления пищи и согреет вас в холодный день.

5) Печь из листовой стали

Почти каждая деталь этой дровяной печи DIY изготовлена ​​из листового металла. Если вам нравится работать с металлом, то эти бесплатные планы покажут вам, как изготовить эту печь из листовой стали в соответствии с вашими требованиями.

Дровяную печь можно сделать больше или меньше в соответствии с вашими потребностями. На изображении изображена печь, способная обогревать одну большую комнату и готовить на ней кастрюлю с тушеным мясом.

Простой классический дизайн, который будет хорошо смотреться в вашем доме или на открытом воздухе в кемпинге.

6)

  Самодельный массовый обогреватель

Для крутого и эффективного дровяного обогревателя необходимо закрепить изолированную топочную трубу в первой камере. Кроме того, у вас должно быть достаточно места для заливки цемента в первую камеру, а также стекловолокна, чтобы тепло легко передавалось изнутри наружу. Вторая камера имеет небольшое отверстие (дверь). Общая установка обложена деревянными рамами для опоры – третья камера обложена глиняно-песчаной смесью. Вы можете просто добавить дымоход, используя печь, обернутую изоляционным материалом.

7) Самодельная дровяная печь Frontier

Такая дровяная печь, сделанная своими руками, идеальна для того, чтобы взять ее с собой в поход. Основным компонентом этой самодельной дровяной печи является пустой газовый баллон. Их можно получить бесплатно и переработать в эту пригодную для использования походную кухонную печь с помощью этих бесплатных чертежей самодельной дровяной печи .

Эти бесплатные чертежи дровяной печи содержат подробный список всего, что вам понадобится для проекта «Сделай сам», а также подробные инструкции по сборке всего. Сделайте свой следующий поход более комфортным с хорошей домашней кухней и большим количеством тепла, выделяемого этой маленькой дровяной печью.

8) Деревянная печь из газового баллона

Широкие трубы 6 дюймов (также необходимы для дымохода)

Стальные петли

Секция вентиляционных отверстий

9) Идея самой простой самодельной дровяной печи

Если вы хотите потратить меньше времени и получить самую простую самодельную дровяную печь , найдите стальную или металлическую бочку, сделайте воздухозаборник, дверцу и прикрепите дымоход с ним. Наконец, из любых трубных или коробчатых секций сконструируйте ножки для поддержки.

10) Переработка электрического водонагревателя на дрова

Если у вас дома есть старый электрический водонагреватель, вы можете просто превратить его в удивительный деревянный нагреватель для улицы — в основном, основание будет использоваться как верхняя часть. нагревателя, поэтому вам нужно сократить вниз в соответствии с основной структурой деревянной печи. Туда закрепите решетку для костра и сделайте проход воздуха – закрепите ножки и у вас получится идеальная деревянная каменка.

11) Дровяная печь своими руками из банки с краской

Это замечательная идея, благодаря которой вы можете использовать любую старую банку из-под краски, чтобы построить собственную печь .

12) Переносная самодельная дровяная печь из стальной бочки

Вы можете использовать любую стальную бочку, если она имеется дома, или купить ее на рынке и сделать красивую уличную дровяную печь – это обойдется вам всего в 30 долларов.

13) Водонагреватель на дровах

Это базовая конструкция ракетной печи, предназначенная для нагрева воды. Водонагреватели потребляют огромное количество энергии, будь то газ или электричество, чтобы вода всегда оставалась горячей. это 9Водонагреватель ракетной печи 0005 может нагреть 55 галлонов воды с небольшим количеством древесных отходов. Это видео на YouTube покажет вам, как построить этот водонагреватель на дровах и прикрепить трубы PEX и медные трубки, чтобы горячую воду можно было направить в дом. Сэкономьте немного денег на счетах за коммунальные услуги и уменьшите свою зависимость от электричества с помощью этой простой в сборке ракетной печи.

14) Автономный водонагреватель

A дровяной водонагреватель необходим для автономной усадьбы. Он будет нагревать воду быстро, чисто и без необходимости использования какого-либо ископаемого топлива или электричества.

Наслаждайтесь горячим душем, горячей водой для стирки и мытья посуды с помощью этого уникального водонагревателя. Это видео на YouTube предоставит вам подробные планы по превращению большого резервуара в дровяной водонагреватель, который может удовлетворить все потребности в горячей воде на вашем автономном участке.

15)

Простейшая дровяная печь своими руками

Чтобы построить эту дровяную печь своими руками , просто найдите бочку, у которой есть съемная верхняя часть, если не вы, можете ее разрезать — она должна иметь замок для безопасности и место для размещения дров внутри. Вы можете следить за любым видео или диаграммой для получения правильных инструкций.

16) Самодельная дровяная печь для маленькой лодки

Вам нужна небольшая дровяная печь для вашей маленькой лодки. Просто возьмите стальную коробку длиной и глубиной 6 дюймов.

17) Мини-печь на дровах

Небольшим помещениям требуется лишь небольшое количество тепла, чтобы согреться, и эта мини-печь на дровах идеально подходит для небольшой палатки.

Простая и очень дешевая в сборке, эта мини-печь может сжигать дрова или производить тепло с помощью чайной свечи. Если вы планируете поход в район, где трудно найти дрова, используйте чайную свечу в этой дровяной печи, сделанной своими руками.

Мини-печка маленькая и легкая, поэтому ее легко упаковать вместе с туристическим снаряжением и носить с собой. Чайные свечи также маленькие, легкие, и их легко брать с собой в походы или походы.

Всего несколько маленьких веточек или чайная свеча будут поддерживать горение этой самодельной печки в течение 25 минут. Этого времени достаточно, чтобы вскипятить чашку воды или обогреть небольшую палатку.

18) Бак для воды Дровяная печь

Это портативная дровяная печь , которую вы можете сделать дома из старого бака для горячей воды. Чтобы построить эту печь:

• Просто разрежьте бак и сделайте дверцу — не забудьте запереть дверцу цепью
• Проделайте два или три отверстия по вашему желанию – вы должны иметь в виду воздуховод, проход трубы и дымоходный мешок.
• Добавьте к установке обычную печь и возьмите эту портативную печь на вечеринку с друзьями.

19) Пеллетная дровяная печь

В этом видео на YouTube показано, как создать эффективную самодельную пеллетную печь , которая производит много тепла и сжигает все пеллеты. Никаких потерь тепла в дымоходе и пеллет, которые остаются наполовину сгоревшими.

Эта печь на пеллетах отлично подходит для использования в помещении или на открытом воздухе и может использоваться для обогрева и/или приготовления пищи в любом месте. Сэкономьте деньги на счетах за отопление дома и оставайтесь в тепле с помощью этой эффективной печи на пеллетах, сделанной своими руками.

20) Садовая дровяная печь

Посмотрите этот видеоурок на YouTube, чтобы узнать, как построить привлекательную и функциональную дровяную печь для установки в саду.

Дымоход сделан из цемента и использует 5-галлонное ведро в качестве формы. Основание создано из кирпича и цемента, и результат выглядит хорошо и производит много тепла. Эта самодельная садовая печь позволит вам сидеть на свежем воздухе и наслаждаться садом холодными вечерами или наслаждаться чашечкой кофе и читать газету прохладным утром. Разведите огонь в этой самодельной дровяной печи, и вы согреетесь, любуясь видом на свой сад.

21) Автомобильная походная печь

Эту уникальную кемпинговую печь своими руками удобно брать с собой, когда вы путешествуете на автомобиле в кемпинг. вы, когда автомобиль кемпинг.

Уникальная конструкция этой самодельной дровяной печи позволяет ей производить большое количество тепла при очень небольшом количестве горючего материала. Он работает по тому же принципу, что и кузнечный горн, и имеет вентилятор для циркуляции воздуха. Комплект из двух батарей приводит в действие вентилятор, поэтому дровяная печь горит чисто и горячо.

Используйте эту уникальную дровяную печь для очистки питьевой воды, нагрева воды для кофе или уборки или для варки свежевыловленных морепродуктов во время путешествия на автомобиле.

22) Дровяная печь из нержавеющей стали

Прочная конструкция из нержавеющей стали делает эту дровяную печь своими руками прочным предметом, который нужно иметь под рукой в ​​походах. Прочная нержавеющая сталь может выдержать суровые условия кемпинга на открытом воздухе.

Эти бесплатные чертежи покажут вам, как построить две версии этой небольшой дровяной печи из нержавеющей стали. Эту дровяную печь также было бы здорово иметь дома под рукой на случай отключения электроэнергии для использования в качестве резервного источника отопления.

23) Серебряная канистра из нержавеющей стали

Эти бесплатные планы покажут вам, как создать эффективную дровяную печь из канистр для столового серебра из нержавеющей стали, которую вы можете приобрести в любом розничном магазине менее чем за 10 долларов.

Размер и форма канистры из нержавеющей стали идеально подходят для похода с палаткой. Форма сжигает дрова более эффективно и производит больше тепла для приготовления пищи и обогрева палатки.

Нержавеющая сталь прочна и прослужит много сезонов в походах. Простая и дешевая конструкция делает его обязательным элементом туристического снаряжения.

24) Устройство дымохода для барбекю

Вы можете создать эффективную самодельную дровяную печь из недорогого угольного стартера для дымохода для барбекю.

Дымоход для барбекю идеального размера и формы, а также изготовлен из прочного металла, способного выдерживать жар и пламя дровяной печи. Чтобы превратить дымоход для барбекю в дровяную печь, портативную и эффективную для приготовления пищи и отопления в кемпинге, необходимо выполнить минимальную работу.

Следуйте этим подробным инструкциям и узнайте, как создать эту простую поделку для кемпинга.

25) Самодельная дровяная печь Дарта Вейдера

Вот одна для всех поклонников Дарта Вейдера — Самодельная дровяная печь , которая выглядит как персонаж из «Звездных войн».

Уникальный и забавный дизайн, эта функциональная и эффективная самодельная дровяная печь создана из газового баллона. Эти пошаговые инструкции покажут вам, как безопасно создать дровяную печь персонажа.

Этот самодельный предмет станет прекрасным дополнением к гостиной на заднем дворе или причудливому саду.

26) Двухконфорочная самодельная дровяная печь

Эта стационарная самодельная дровяная печь эффективна, красива и долго горит на небольшом количестве дров.

Две верхние конфорки делают эту дровяную печь идеальной для приготовления пищи на открытом воздухе на заднем дворе. Весело и практично: сохраняйте тепло на открытом воздухе в жаркие летние месяцы, готовя еду на открытом воздухе в этой дровяной печи.

Этот простой дизайн также бездымный и станет прекрасным дополнением к патио или саду на заднем дворе. Информативное видео на YouTube покажет вам, как создать этот проект своими руками.

27) Дровяная печь на ободе автомобиля

Узнайте, как превратить старые автомобильные диски в функциональную самодельную дровяную печь, посмотрев это видео на YouTube.

Автомобильные диски часто изготавливаются из толстой стали и очень полезны, даже если они повреждены в результате аварии или непригодны для использования на автомобиле по другим причинам. Переработайте их в привлекательную дровяную печь , которая может выделять достаточно тепла, чтобы согреть мастерскую, гараж или даже большую комнату в вашем доме.

Уникальный внешний вид станет центром внимания в комнате и станет отличным поводом для разговора. Плоская верхняя поверхность также удобна для приготовления пищи. Следуйте этому обучающему видео на YouTube и переделайте старые автомобильные диски в новую дровяную печь.

28) Дровяная печь для пиццы

Вот прекрасный способ объединить два желанных предмета в один уникальный элемент домашнего декора — дровяную печь с печью для пиццы наверху.

Дровяная печь DIY предназначена для использования в доме и покрыта саманом для сохранения тепла. Верхняя часть закруглена и имеет встроенную печь для пиццы. Вы можете наслаждаться теплом костра и одновременно готовить пиццу на ужин.

29) Бензобак Дровяная печь своими руками

Если вы не хотите замерзнуть насмерть в холодные зимы, купите себе самодельную дровяную печь , которую можно сделать из старого бензобака – вам понадобится:

• Коробка длиной 1 в 1 дюйм, которую можно использовать ноги
• Огнестойкий цемент
• Стальная петля
• Плоский стержень
• несколько труб
• сварная сетка
• бак для металлолома

С хорошим и подробным руководством вы можете просто собрать эти детали и сделать своими руками дешевую дровяную печь.

30) Самодельный дровяной обогреватель

Для изготовления этого дровяного обогревателя вы можете использовать любой стальной корпус для изготовления основного корпуса – также вам понадобится труба для обшивки стен и центральная труба, настенная труба. может быть использован. Для ножек можно использовать пластиковые коробчатые секции, а для дымохода любую дымоходную трубу.

31) Теплообменник

Если в вашем доме уже есть дровяная печь и вам нужен способ производить больше тепла с помощью другого обогревателя, попробуйте эту идею. Эти инструкции не покажут вам как построить дровяную печь но как увеличить тепло, выделяемое существующей дровяной печью.

Теплообменник, изготовленный из медных труб и прикрепленный к вашей дровяной печи, будет нагревать воду, чтобы направить ее в другие комнаты, чтобы они оставались теплыми. Это идеально подходит для работы по реконструкции дома, и вам нужен недорогой способ обогрева дополнительных комнат, которые вы строите в своем доме.

Ряд медных труб необходимо будет проложить на полу нового пристройки к дому, чтобы нагретая вода проходила по ним и нагревала комнату за счет лучистого тепла. Дровяная печь нагревает воду, которая находится в медных трубах, прикрепленных к сторонам печи. Эта нагретая вода проходит по медным трубам на полу и циркулирует обратно к дровяной печи для постоянного нагрева.

Все это управляется релейными переключателями, которые должны питаться от батареи или электричества. Это лучистое тепло — отличный способ обогреть новую пристройку к дому, не увеличивая счет за отопление дома.

Ознакомьтесь с этими бесплатными планами, если вы планируете в ближайшее время перестроить дом. Это может быть решением, которое вам нужно, чтобы сохранить свой дом зимой.

25 идей дровяной печи своими руками в 2022 году

Автор: Рита Пайк | 28 января 2020 г.

Нет ничего лучше дровяной печи для домашнего уюта, будь то кухня и дом или патио на заднем дворе. Но часто те, что есть на рынке, не так интересны или слишком дороги.

Итак, если вы любите перерабатывать, перерабатывать и восстанавливать все старое и заброшенное и нуждаетесь в хорошей дровяной горелке, тогда вам следует ознакомиться с этими идеями, чтобы узнать о некоторых удивительных идеях для дровяной печи, которые вы сделаете сами.

Печь для металлолома

Источник

Первое предложение в этом списке — просто печь из металлолома. Если вы занимаетесь апсайклингом и переработкой, это идеальный проект для вас. Эта дровяная печь была специально разработана первоначальным создателем для использования на открытом воздухе во внутреннем дворике, чтобы согреться зимой, но при этом иметь возможность наслаждаться прогулкой на свежем воздухе.

В инструкции показано, как из груды металлолома превратиться в великолепную дровяную печь, которая даже хорошо выглядит. Все примерно по 20 долларов.

Через инструкции

Газовый баллон Дровяная горелка

Источник

Вот еще один проект вторичной переработки, на этот раз с использованием старого газового баллона для создания уютной и эффективной дровяной печи для использования на террасе. Если все сделано правильно, вы даже сможете увеличить температуру, чтобы использовать чайник или добавить плиту, если вам нужна скромная уличная печь.

Чтобы сделать это, вам понадобится газовый баллон, труба дымохода диаметром 6 дюймов, ручка, секция усиленной петли, коробчатая секция для вентиляционного отверстия и отрезок стержня для регуляторов воздуха.

Через инструкции

Горизонтальная дровяная печь с резервуаром для горячей воды

Источник

Это идеальный вариант для тех, кто живет в холодном климате и ищет дровяную печь горизонтальной конструкции. Он сделан из старого резервуара для горячей воды и плоских стальных листов.

Это немного больше похоже на то, «как я это сделал», чем на руководство, само по себе, но если у вас есть какие-либо навыки в этой области, вы должны быть в состоянии следовать тому, что написано на плакате, и создать ту же самую базовую печь из приведенные пошаговые инструкции.

Через торговый пост Purple Sage

Вертикальная дровяная печь с электрическим резервуаром для воды

Источник

Это еще один проект по переработке бака для горячей воды для начинающих сварщиков. Он создан из старого резервуара для воды, круглых труб, арматурного стального стержня, стальной RHS и стального уголка. Для этого вам понадобится угловая шлифовальная машина, электролобзик и сварочный аппарат Mig.

Итак, если вы готовы к достаточно простому сварочному проекту для начинающих, который затем можно использовать на открытом воздухе, это, безусловно, отличный вариант для вас. Просто соберите свои материалы заранее и соблюдайте все меры предосторожности, начиная и заканчивая проект.

Через инструкции

Цилиндрическая печь на восстановленном СПГ

Источник

Это фантастический вариант для тех, кто может найти баллон CNG. Они делают действительно уникальную, эффективную дровяную печь для всех, у кого есть навыки сварки и талант к работе с металлоломом.

Внимательно следуйте инструкциям — английские инструкции ниже испанских — и соблюдайте меры предосторожности, чтобы избежать возможных проблем с газом и т. д. Вам нужно будет слить газ и снять клапан вместе с другие препараты.

Через инструкции

Буржуйка своими руками

Источник

Эта фантастическая маленькая буржуйка выглядит великолепно, но она действительно помогает. Это также не слишком сложно, если вы вообще знаете, что делаете со сваркой и т. д. Это отлично подходит для небольших помещений — например, мастерских, гаражей, сараев — для поддержания их в тепле в холодные зимние месяцы.

В конструкции используется металлолом, который можно собрать дома или на местной свалке за очень небольшие деньги. И на изготовление уходит около суток, а то и меньше.

Через инструкции

Ракетная плита

Источник

Ракетные печи — отличный способ готовить на дровах. Основной принцип — сжигание дров горячими и быстрыми ради эффективности. Это помогает изолировать зону приготовления пищи и, следовательно, делает приготовление пищи быстрее и проще. И это именно то, что делает эта ракетная печь своими руками.

Вам понадобятся 2 масленки, котел для приготовления пищи, древесная зола, гибкий дымоход, несколько металлических труб и листового металла, а также некоторые основные инструменты, такие как рабочие перчатки и заклепочный пистолет.

Через инструкции

Печь для банок с краской

Источник

У вас есть старая металлическая банка из-под краски и вам нужна дровяная печь, которую можно взять с собой куда угодно? Что ж, вам повезло. Эта маленькая дровяная горелка идеально подходит для использования на открытом воздухе, например, в походе или на рыбалке, и ее изготовление не займет много времени и усилий.

Это еще одно «это то, что я сделал» по сравнению с настоящим учебником, но инструкции, которые дает автор, довольно просты для выполнения и используют некоторые уникальные повороты, чтобы сделать печь более эффективной.

Через Бушкрафт США

Портативная дровяная печь за 30 долларов

Источник

Эта фантастическая маленькая переносная дровяная печь проста в сборке за небольшие деньги. На самом деле, это должно стоить 30 долларов или меньше. Он достаточно велик, чтобы подходить для хижины или небольшого здания, но не настолько для большого помещения, как дом.

Он также отлично подходит для использования на открытом воздухе, а не только в помещении, и поможет защититься от мороза на террасе в охотничьей хижине или где-либо еще.

Через Backwoods Home

Дровяная печь для маленькой лодки своими руками

Источник

Эта дровяная печь предназначена для безопасного использования на небольшой лодке. Он маленький, чрезвычайно прочный и устойчивый, и стоит намного меньше, чем тот, который вы купили бы в магазине пристани в вашем районе. Кроме того, он достаточно мал для небольших лодок, таких как 16-футовые. Печка отлично подходит для прогрева самой лодки.

Это не учебник как таковой, а скорее что-то вроде «это то, что я сделал, так что вы можете попробовать что-то подобное».

Через журнал Duck Works

Легкий мини-гриль для кемпинга

Источник

Это очень простая в сборке небольшая кемпинговая дровяная горелка, которую вы можете сделать из самых обычных предметов, не прилагая особых усилий. Компоненты недорогие и их легко найти, и вам не нужно их модифицировать.

Вам понадобится держатель кухонной посуды из нержавеющей стали с отверстиями и 4 гайки и болта достаточной длины, чтобы соответствовать отверстиям в держателе посуды. Серьезно, это так просто, что каждый может это сделать.

Через инструкции

Простая бочковая печь из набора

Источник

Это еще один простой вариант для людей немного менее удобных, чем некоторые. Вы используете готовый комплект для создания идеальной дровяной печи, вместо того, чтобы создавать все с помощью тяжелых сварочных работ и т. Д. Вместо этого вам просто понадобится стальной барабан на 55 галлонов и комплект.

Обычно такую ​​бочку можно найти на Craigslist или на местной свалке почти бесплатно. Но с инструкциями вы можете построить двухствольную печь, так что вы можете взять две бочки.

Через инструкции

Роскошная дровяная печь-бочонок

Source

Это руководство по изготовлению дровяной печи дает вам возможность построить роскошную дровяную печь, которая отлично подойдет для дома. Установите в подвале, и вы будете держать дом теплее, чем когда-либо.

Еще один бочковой комплект для превращения бочки в мощную дровяную печь. Комплекты не слишком дорогие, как и бочка и другие расходные материалы, и вы сэкономите массу денег по сравнению с покупкой полноценной дровяной печи в каком-нибудь дорогом магазине.

Из домашнего журнала Backwoods

Самодельный нагреватель массы

Источник

В этом учебном пособии по самодельному массовому нагревателю используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая будет снабжать весь ваш дом теплом. Вам понадобится изоляция из стекловолокна, изолированная труба для сжигания, немного дерева для каркаса, немного глины и песка. Вы также построите дымоход.

Дровяная печь, по общему признанию, сложна, и «учебник» больше похож на «Я сделал это так», чем на пошаговые инструкции, но если у вас есть некоторые навыки, вы можете построить это достаточно легко самостоятельно.

Через Перми

Модернизированная дровяная печь Weber Rapidfire

Источник

Вот еще одна портативная дровяная печь, идеально подходящая для приготовления пищи. Вы будете использовать компонент Weber Rapidfire, который легко купить в местном хозяйственном магазине, для сборки этой портативной печи. И это уже качественное производство, так что прослужит долго.

Помимо Rapidfire, вам также понадобится стальной лист и некоторые основные инструменты для металлообработки, такие как перчатки, напильники по металлу, металлические винты и т. д. Его также достаточно легко сделать, и он намного эффективнее, чем многие другие варианты. там.

Через инструкции

Миниатюрная походная дровяная печь

Источник

Если вам нужна действительно маленькая, устойчивая и прочная дровяная печь для приключений на свежем воздухе, то вам повезло. Эту миниатюрную походную печь на дровах довольно легко построить, и, хотя это так важно, она выглядит абсолютно восхитительной, когда она будет готова.

Вам понадобится лом медных труб и трубок для корпуса, а затем несколько основных инструментов и расходных материалов для металлообработки, которые вы обычно используете в металлообрабатывающих ремеслах.

Через инструкции

Базовая дровяная печь из обрезков

Источник

Для этой простой дровяной печи, сделанной из металлолома, у вас действительно есть много вариантов того, из чего ее сделать. Только не используйте алюминий. Фактически, первоначальный мастер по металлу предложил пустую бочку из-под масла и оладьи из гороха — тонкий металл, предпочтительный для более быстрого нагрева. Или даже металлический мусорный бак.

В зависимости от того, что вы используете, он может быть или не быть таким красивым, но он, безусловно, поможет быстро приготовить дрова для обогрева.

Через инструкции

Ракетная плита космического корабля

Источник

Еще одна забавная ракетная печь для фантастического сжигания дров. Но он выполнен в цвете космического челнока — просто для удовольствия. Так что, если вам нравится тепло и веселье в одной, вам, вероятно, понравится разжигать эту довольно простую печь.

Печь имеет красивую L-образную форму с узким профилем и эффективными углами, образующими печь. Это не прямое руководство само по себе, но оно дает четкое представление о каждом шаге на этом пути. Так что, если вы разбираетесь в металлообработке, вы вполне сможете сделать это без особых проблем.

Через инструкции

Старый водонагреватель в дровяной печи

Источник

Это еще один проект вторичной переработки, который берет старый водонагреватель — практически любой формы, кроме дырявого — и превращает его в очень эффективную дровяную печь, которая согреет ваш дом. На оригинальном плакате печь была создана для снижения затрат на отопление дома и основана на некоторых старых новостях Матери-Земли.

Подходит для небольшого дома, чтобы хорошо отапливать его со встроенными воздуховодами, соединяющими подвал или первый этаж с остальной частью дома.

Через инструкции

Дровяная печь из стального листа

Источник

Это очень привлекательный вариант для использования на открытом воздухе во внутреннем дворике, где можно укрыться от холодных зимних ночей. На самом деле, если вы хорошо разбираетесь в металлообработке, у вас будет потрясающий предмет, который выглядит как ухоженный антиквариат. Кроме того, верх становится достаточно горячим, чтобы поставить чайник или небольшую кастрюлю и приготовить там что-нибудь.

Самое приятное, однако, то, что эту печь на самом деле не так уж сложно сделать, если у вас есть некоторые уже существующие навыки или талант к работе с металлом и немного терпения.

Через инструкции

Подогреватель массы ракеты

Источник

Есть две вещи, которые отличают ракету от стандартной дровяной печи. Во-первых, сгорание в нагревателе массы ракеты гораздо более полное. Во-вторых, нагреватель массы ракеты представляет собой тепловую массу, которая окружает компоненты нагревателя.

Это делает этот массовый нагреватель одним из самых лучших и эффективных вариантов, которые вы найдете в домашних условиях. Этот урок проведет вас через каждый шаг, и, в конце концов, у вас будет фантастический обогреватель для вашего дома.

Через инструкции

Дровяная горелка для барбекю в форме свиньи

Источник

Если вы ищете забавную дровяную горелку, которая не только даст немного тепла, но и даст вам место для приготовления пищи и, ну, в общем, станет отличным предметом для разговора, то эта очаровательная дровяная горелка из свинины — отличный вариант.

В плане используется старый газовый баллон и некоторые навыки резки металла, чтобы создать этого очаровательного поросенка. Оттуда вы прикрепите несколько клапанов и других компонентов, а также создадите крышку и ножки из других частей газового баллона. Бам. «Бэби-экью».

Через инструкции

Дарт Вейдер Сожигатель бревен

Источник

А для фанатов «Звездных войн» у вас есть сжигатель дров в форме Дарта Вейдера. Вы будете использовать газовый баллон, чтобы создать горелку для дров. После этого вы получите удовольствие от создания этого замысловатого изображения оригинальной трилогии «Большое зло» из «Звездных войн».

Инструкции дают четкие указания по очистке газового баллона, сборке всех компонентов, включая шлем Вейдера, и безопасному выполнению этого. Будьте особенно внимательны к инструкциям по технике безопасности, так как остатки газа могут быть очень опасны.

Через инструкции

Сжигатель дров миньонов

Источник

Любите миньонов? Любите огонь и пламя? Тогда, ну, это для вас. Это прочная горелка для дров, которая отлично подходит для патио и отлично подходит для демонстрации вашей веселой стороны. А сделать все это можно из старого газового баллона. Просто следуйте инструкциям.

Учебное пособие довольно простое и очень простое, так что если у вас есть хоть какие-то навыки сварки, у вас все должно получиться. И если вы этого не сделаете, это разумный проект для изучения некоторых навыков, поскольку он такой прямой.

Через инструкции

Горелка для поросят

Источник

Вот еще одна очаровательная печь-свинка, на этот раз поменьше и просто на дровах, если она более эффективна для ваших нужд. Это все так же весело, как и предыдущая модель, но немного отличается. Он также сделан из старого металлического газового баллона и различных металлических деталей.

Учебник предлагает четкие и простые инструкции для каждого шага на этом пути, хотя вместо этого они написаны как руководство «Я сделал это так».

Через инструкции

Подходящая дровяная горелка для ваших нужд

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых отходов, кирпичей и многого другого, просто потрясающие.
