как можно сделать своими руками и изготовить мощный нагреватель и вентилятор

Разнообразные работы, связанные с пайкой или нагреванием различных материалов, требуют применения специальных инструментов. Отменно с такими делами справляется термофен — приспособление, использующее в качестве разогрева накалённый воздух под давлением. В продаже имеется множество схожих приспособлений по разной стоимости. Но реально изготовить фен для пайки микросхем своими руками. На это не уйдёт много времени и средств.

Выбор фена для пайки пластика и микросхем

Такие приборы в повседневной жизни применяются нечасто. Некоторые люди о них не слышали и не представляют, как термофен может помочь справиться со множеством бытовых и специфических проблем.

И всё же главная задача подобных аппаратов — оказание содействия мастерам при выпаивании радиодеталей и ремонте изделий из ПВХ и других материалов, поддающихся плавлению.

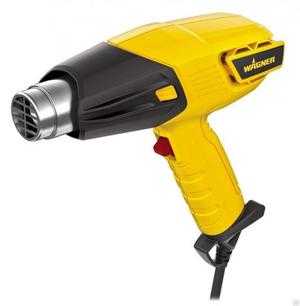

Внешний вид такого оборудования подобен строительным, отличия есть в габаритах и специальной сменной оснастке.

Специфика паяльных фенов

Такие приборы способны растопить пластиковые изделия и даже легкоплавкие металлы. Процесс спайки обеспечивается потоком горячего воздуха, который подаётся через сопло фена.

Дома такой аппарат, кроме прямого назначения, применяется для мелкого ремонта изделий из пластмасс, удаления окрашенного слоя на различных неплавких поверхностях, нагревания небольших предметов.

Для такого оборудования существует ряд обязательных требований:

  • Аппаратуру, предназначенную для пайки электронных схем и пластмасс, надобно оборудовать термоэлементами и электровентилятором, обеспечивающими подачу воздушного потока, нагретого до восьмисот градусов.
  • Необходимо присутствие наконечников различной формы и размера. Они могут быть монолитными или составными.
  • Из-за повышенной температуры материалы для изготовления корпуса фена должны быть термостойкими.
  • Требуется присутствие специального термореле, контролирующего температуру нагрева спиралей.

Принцип действия работы любого фена, строительного или бытового, одинаков, и заключается в нагнетании разогретого воздуха на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать таким требованиям.

Критерии выбора

При наличии денежных средств прибор для паяния можно приобрести в специальной торговой точке, благо предлагаемый ассортимент поразит наличием разнообразных моделей с различным набором возможностей. Такое оборудование производится многими известными фирмами, которым и следует отдать предпочтение.

Прежде чем купить фен, необходимо определить требования к нему, надобные для использования, и ориентироваться на них при оценке модификаций, имеющихся в продаже:

  1. В первую очередь — это рабочий температурный диапазон, который сможет выдать аппарат. Это основная характеристика нагревательного элемента, определяющая круг материалов, с которым фен сможет работать.
  2. Если термостойкость оболочки фена не соответствует заявленной температуре, это приведёт к его разрушению и выходу прибора из строя. Значит, материалы, из которых изготовлен аппарат, необходимо выбирать особенно тщательно.
  3. Качественно изготовленное устройство для пайки должно гарантировать равномерный обдув, который поступает на обрабатываемую поверхность. Поэтому качество устройства подачи воздуха и количество оборотов, им выдаваемое, также важно.
  4. Термофен должен иметь надёжную изоляцию, отвечающую требованиям безопасности.
  5. Необходимо наличие теплового электрического реле, которое позволит варьировать температуру выдуваемого воздуха. Это даст возможность осуществлять пайку широкого спектра материалов.
  6. В комплектации готового изделия должна быть насадка, или несколько штук, для обработки поверхностей различной толщины и рельефа.
  7. Ну и о мощности прибора тоже забывать не следует.

Все эти требования обязаны быть нацеленными на долгую, безопасную, качественную эксплуатацию фена.

Особенности изготовления термофена своими руками

Ключевые критерии для самодельного фена для пайки микросхем должны удовлетворять следующим условиям:

  • Струя обдува обязана прогреваться приблизительно до 850 градусов Цельсия.
  • Два с половиной киловатта — минимальная мощность спирали прибора.
  • Составляющие прибора должны стоить недорого или изготавливаться из подходящих деталей другой техники.

Фены, изготовленные своими усилиями, бывают ручными либо стационарными.

Аппарат не перемещаемой конструкции проще в производстве из-за того, что его габариты не ограничены. Однако при постоянной фиксации местоположения придётся перемещать склеиваемые элементы, что не очень удобно.

Альтернативный способ изготовления — мобильный, но он должен обеспечивать хорошую термоизоляцию прибора во избежание ожогов.

Основы изготовления радиомонтажного фена

Главное условие при сборке паяльного агрегата — это его безопасная эксплуатация и соответствие задачам как всего аппарата, так и составляющих компонентов. Смонтировать такой прибор можно из всевозможных устаревших или неисправных паяльников, фенов, компьютерных комплектующих.

Подбор нагревающей составляющей

Эту важнейшую компоненту придётся изготовить самостоятельно, потому что нагреватели из домашних нагреваемых приспособлений слабоваты по мощности. Единственный прибор -электроплитка с открытой спиралью, но такую найти сложно.

Для того чтобы сделать спираль требуемой мощности, понадобится проволока из нихрома сечением до 0,8 квадратного миллиметра. Размер её колец должен составлять не более 7−8 миллиметров, чего требует компактное устройство прибора.

Электроспираль наматывается на трубчатый или конусообразный сердечник. Его необходимо изготовить термостойким и обеспечивающим электрическую изоляцию. Этим требованиям соответствуют фарфоровые или текстолитовые трубки из сломанных фенов. Но идеально будет отыскать галогенный светильник для ламп трубчатой конструкции и позаимствовать изолятор оттуда.

Варианты вентилятора

Для применения в роли нагнетателя подойдёт любой маленький, но мощный вентилятор. Он станет, пожалуй, наиболее дорогим компонентом в импровизированном фене. Первоочередные требования для его изготовления:

  • Рабочее напряжение 220 вольт.
  • Сила выдуваемого потока от 20 литров в минуту.
  • Мощность от 400 ватт.

Подойдёт аквариумный компрессор или небольшой бытовой вентилятор. Но также можно применить компьютерный кулер.

Подбор корпусной части

Изготовить корпус для фена можно несколькими способами:

  • Употребить керамическую или фарфоровую основу. Это обеспечит надёжную изолировку от тепловой и электрической энергии. Правда, найти такой корпус сложно, приобрести дорого. Ещё один минус — хрупкость.
  • Можно использовать для защиты корпуса изнутри теплостойкий материал. Тогда удастся избежать его нагрева.

В качестве основной части прибора употребляются корпусные детали от сломанных фенов для укладки волос. Их размер и конструкция идеально подходят для указанных целей. Нужна только дополнительная изолированность носовой части, где будет расположено сопло прибора, и температура достигнет максимума.

Изоляцию корпуса можно сделать из асбестовых пластин, кварцевой слюды или стеклоткани. Носовая часть сопла изготавливается из металла.

Дополнительные детали

Конструкцию паяльного прибора должны обеспечить такие системы:

  • Устройство включения. Оно даст возможность выключить паяльник в экстренной ситуации и при долговременном перерыве в работе. Для управления подойдёт кнопочный или клавишный переключатель.
  • Способность настройки оптимального температурного режима и производительности обдува. Это решается установкой переменных сопротивлений. Они демонтируются с тех же бытовых фенов.

Особенности сборки

Первым делом навивается спираль. Так как длина её и толщина нихрома невелика, эту операцию можно провести вручную. На металлический пруток или проволоку нужного диаметра равномерно наматывается нихром или фехраль. Длина спирали рассчитывается по её сопротивлению, которое составляет приблизительно 100 Ом.

Готовое изделие аккуратно, чтобы не замыкались витки, укладывается на подобранный негорючий сердечник. Поверх располагается термоизолирующий слой из подготовленного материала. Закрепить его можно специальным термоклеем или кусочками проволоки, которую использовали при изготовлении спирали. Желательно получившийся нагреватель поместить в некое подобие колбы из теплозащищенных материалов. Кончики спирали оставляют снаружи. Торцевые поверхности также надо покрыть термоклеем.

Перед размещением в корпусе нагревательного элемента его необходимо отделить теми же изолировочными материалами. К выводам спирали с помощью винтов подключается питающий шнур. Концы его необходимо тщательно зачистить от окисла и пролудить с помощью специального флюса. Это обеспечит надёжный контакт между проводниками.

Провод используется специальный термостойкий. Одна его жила разрывается переключателем и реостатом.

Задняя сторона корпуса комплектуется вентилятором. Пристальное внимание уделяется его точной соосности с выходным отверстием. Подобное расположение позволит получить оптимальную силу «выдоха» инструмента. При невозможности вписать вентилятор внутри, он размещается снаружи корпуса с соблюдением вышеизложенных требований. При таком варианте потребуется переходной элемент доставки воздушного потока к нагревателю.

Параллельно подключается питание вентилятора. Таким образом, одной кнопкой управляются и нагревательная, и выдувная системы. В цепь нагнетателя включается реостат для управления воздушным потоком.

Далее вся собранная система помещается в корпус, надёжно закрепляется с помощью винтов, скоб, нихромовой проволоки. Корпус закрывается и крепится. К нему присоединяется подготовленное сопло в виде металлического конуса. Перед включением в сеть фен нужно прозвонить на работоспособность выключателя, реостатов, проверить целостность спирали.

Изготовление такого устройства потребует элементарных знаний электротехники, и умения пользоваться простейшими инструментами вроде электрических дрели и паяльника. А это под силу почти каждому мужчине. Зато такой прибор станет помощником в решении многих бытовых проблем, не требуя больших денежных затрат.

obrabotkametalla.info

Инструкция по сборке термофена своими руками – делаем простой паяльный фен

Идея сделать термофен родилась, когда мне понадобилось убрать с поверхности монтажные крепления. Время изготовления фена для пайки микросхем своими руками заняло примерно два часа, включая фотографирование.

Шаг 1: Необходимые материалы

Вам понадобятся:

  • паяльник
  • трубка силиконовая в аквариум
  • насос для аквариума
  • металлическая мочалка для посуды
  • набор ручек
  • отвертка
  • ножницы
  • гравер

Силиконовые трубки часто используются на подачи топлива в авиамоделизме, они недорогие и их легко приобрести в хоббийном магазине или в интернете.


Шаг 2: Разбираем паяльник

Когда вы разберете паяльник, у вас будут следующие компоненты: ручка, резистивный нагреватель и защитный кожух нагревателя. Наконечника на фото нет, в правом нижнем углу показана гайка, которая держит его.

Шаг 3: Делаем теплообменник

Чтобы эффективно нагревать поток воздуха, нужно увеличить площадь теплообмена. Я хотел сделать теплообменник из меди, так как он был бы эффективней, но в продаже есть только металлические мочалки из нержавеющей стали. Нужно просто затолкать несколько металлических полосок внутрь нагревательного элемента. Не нужно слишком туго набивать полоски, через них должен относительно беспрепятственно проходить воздух, обязательно подуйте для проверки.

Примечание: нержавеющая сталь может воспламениться, если есть возможность, используйте медные полоски.

Шаг 4: Делаем подачу воздуха через трубку

Просто протолкните конец силиконовой трубки в конец нагревательного элемента. На фотографии не видно, но я загерметизировал соединение трубки и нагревателя с помощью кусочка этой же трубки и суперклея. Это пришлось сделать потому, что через щель выходил воздух и дым (хотя я так и понял, что там дымило).

Шаг 5: Вставляем трубку в ручку паяльника

Рядом с верхушкой ручки гравером сделайте отверстие.

На фото показано, как я вставил трубку в сделанное отверстие. Напор воздуха можно уменьшить, просто немного пережимая трубку.

Шаг 6: Соединяем насос и силиконовую трубку

На фото показано, как сделано соединение силиконовой трубки и трубки от аквариумного насоса. Я просто снял колпачок с шариковой ручки, надел его широким концом на аквариумную трубку, а на узкий конец надел силиконовую трубку, закрепив суперклеем. У использованного колпачка от ручки достаточно широкое отверстие для стержня. Если у вашего колпачка отверстие слишком узкое, его можно расширить гравером.

На фотографии показан результат после сборки, теперь вашему термовоздушному паяльнику не хватает только сопла. Его делаем из еще одного колпачка от авторучки с помощью отрезного диска для гравера.

Шаг 7: Делаем сопло

На фото – разрезанный на две части колпачок авторучки. Суть в том, чтобы сделать большее отверстие колпачка немного больше, чем отверстие гайки, закрепляющей наконечник. Таким образом, сопло будет надеваться на наконечник паяльника и закрепляться навернутой на его узкий конец гайкой.

Шаг 8: Собираем паяльник

На фото – результат собранного самодельного паяльного фена. Сопло из обрезанного колпачка подошло просто отлично (рекомендую брать колпачок именно от ручки, так как у колпачков от механических карандашей слишком маленько отверстие для стержня).

Шаг 9: Результаты

На схемах показаны диоды, снятые с поврежденной сетевой карты. Воздушный паяльник сработал на отлично. Этот паяльник можно использовать и как обычный. Включите его, дайте ему нагреться, включите насос и поднесите к той детали, которую хотите снять. При небольшой помощи кусачек эта деталь практически сама отпадет.

masterclub.online

Паяльный фен своими руками | Поделки своими руками для автолюбителей

В этой статье хочу вам рассказать, как можно из обыкновенного паяльника сделать паяльный фен или воздушный паяльник своими руками. Который отлично подойдёт для пайки мелких деталей, таких как smd, мелких светодиодов, микросхем и т.д.

Итак, берём обыкновенный паяльник, откручиваем 3 болта, на которых крепится ручка. В разных паяльниках может быть разная конструкция, но смысл переделки останется тот же.

Далее, как только открутите ручку от паяльника надо будет аккуратно отсоединить провода нагревательного элемента от сетевого провода.

Это нужно сделать для того, чтобы у нас в руках осталась одна только ручка от паяльника, потому что её мы немного переделаем.


Если в ручке имеются выступы, для болтов, как показано на рисунке,

их нужно отпилить, то есть сравнять нашу ручку, чтобы она плотно прилегала к нагревательной части паяльника. Чтобы получилось, так как на рисунке.


Далее возьмём дрель и просверлим отверстие в ручке, как показано на фотографии.

Затем от капельницы, возьмем часть, которая плотно вставится в наше отверстие, её мы посадим на клей.


С ручкой разобрались, теперь нужно немного доделать нашу нагревательную часть паяльника. А для этого нам потребуется алюминиевая банка от кока-колы или ещё от какого-либо напитка.

Отрезаем от неё полосу сантиметров 5 шириной. Далее нам надо обмотать ею нагревательную часть паяльника, где есть отверстия для охлаждения, чтобы загородить их и чтобы воздух не выходил через них.

Замотал и закрутил простой проволокой.


Затем соединяем провода и собираем наш паяльник.


Далее нам потребуется небольшая трубочка, я отрезал её от антенны, от старого приемника, длинной сантиметра 3. Берём крестовую отвертку и откручиваем жало паяльника и вместо него вставляем нашу трубочку и назад прикручиваем болтик.


Ну, а теперь осталось только приделать компрессор или ещё какое-нибудь приспособление, которое бы нагнетала воздух в наш новоиспечённый фен-паяльник :).

У меня валялся вот такой компрессор с двигателем на 9 вольт, уже правда не помню, от чего это.

Я не думаю, что составит большого труда найти компрессор, его можно взять от аквариума разобрать, вынуть и приспособить или заказать на алиэкспрессе, я думаю они там тоже должны быть. В общем, я вам даю саму идею, а уже вы решаете, как её воплатить вам в жизнь 😉

Здесь я тоже долго заморачиваться не стал и просто приклеил компрессор на термоклей к ручке паяльника.


Соединил его отрезком от капельницы с нашим входным отверстием в паяльник.

Питание на компрессор решил подавать от простой батарейки типа крона, через разъём.
Испытания показали хорошую и качественную работу такого паяльника.
Температура воздуха из сопла достигает 300°. Вот несколько фотографий его работы.

xn--100--j4dau4ec0ao.xn--p1ai

инструкция по изготовлению своими руками

Термофен для пайки иногда является просто незаменимым помощником в домашнем хозяйстве. При помощи этого фена можно своими руками выполнить ряд различных работ в любых сферах деятельности. Фен дает возможность спаивать линолеум, пленки, микросхемы и является незаменимым оборудованием при других видах работ.

На сегодняшний день предлагается огромное количество моделей, которые отвечают все высоким требованиям и нормам. Эти профессиональные фены на многое способны. Но их цена довольно высокая, и потому термофен для пайки, изготовленный своими руками, для большинства людей выглядит гораздо предпочтительней.

Конструкция термофена

Термофен относится к устройствам для спайки легкоплавких материалов при помощи горячей струи воздуха. Помимо своей главной функции пайки материалов, это устройство может применяться для тепловой обработки материалов с иной целью, к примеру, для удаления краски или нагрева изделия, к примеру, трубы во время изгиба.

Конструкция термофена имеет корпус с высокой термостойкостью, устройства для нагнетания воздушного потока и нагревательного элемента. Воздух в фене разогревается до 600-750 градусов. Для обеспечения этого прогрева мощность нагревательной части обязана составлять свыше 1,7 кВт. Немаловажным элементом промышленных термофенов является возможность регулирования температуры, чаще всего она ступенчатая, 350 и 550 С. Температуру, которая доходит до поверхности спаиваемых материалов, можно отрегулировать и расстоянием от сопла фена до материала. Основное количество фенов настраивается таким образом, что при отдалении устройства на 6-7 см от материала, температура воздушного потока уменьшается в 2 раза.

Сегодня эти фены широко используются для удаления старой краски, что особенно актуально для деревянных поверхностей. В данном случае необходима максимальная температура воздушного потока, не меньше 550 С. При этом нагреве краска становится эластичной и отходит от дерева. Сегодня имеет спрос искусственное старение покрытий из дерева. Термофен великолепно справляется с данной задачей при температуре 550 градусов и расстоянии сопла устройства на 1 см и от материала. Прогретый воздух (на нижнем уровне регулировки) применяется для сушки покрытий.

Особенности изготовления термофена своими руками

Главное требование для самодельного термофена можно обозначить таким образом: фен обязан создать горячий воздушный поток с температурой не менее 850С с мощностью нагревательного элемента не меньше 2,6 кВт. Помимо этого, все элементы этого фена обязаны быть недорогими и доступными. Простые бытовые фены не отвечают данному требованию ни по мощности, ни по температуре.

Чаще всего конструкция выбирается двух видов:

  • Ручной термофен.
  • Стационарный термофен.

Стационарный фен легче сделать, потому что не ограничиваются размеры устройства и не нужно думать о температуре на рукояти. Но в данном варианте фен (в этом случае некая разновидность паяльника) фиксируется неподвижно, а передвигать необходимо деталь. Это обстоятельство значительно усложняет пайку. Наиболее перспективна, хоть и сложнее, мобильная ручная конструкция, она должна быть небольшой и позволять удерживать ее голыми руками.

Один из главных вопросов – нагревательный элемент. В бытовых устройствах (паяльник, фены) нагреватели по мощности не подходят. Необходимый нагревательный элемент нужно изготавливать своими руками из нихромовой проволоки сечением 0,4-0,8 мм. Нихром большего сечения способен создать большую мощность, но добиться при этом необходимой температуры будет намного трудней. Для компактного расположения нагревательного элемента из проволоки нужно будет сделать спираль диаметром 4-8 миллиметра.

Спираль должна располагаться на каком-то основании в виде цилиндра (в форме полого конуса или трубки) из материала, который имеет высокую термическую стойкость. В этом случае тяжело обойтись без кварцевых или фарфора элементов. Это основание можно найти в нерабочих бытовых фенах, однако рекомендуется применять кварцевый изолятор для прожекторов галогенной трубчатой лампы с мощностью 2,3-2,6 кВт. Если найти такую нерабочую лампу, то этот элемент самодельного термофена обойдется вам бесплатно.

В роли нагнетающего элемента потребуется стандартный вентилятор небольших габаритов. Во время сборки фена своими руками эта часть обойдется вам дороже всего. Нагнетатель можно извлечь из какого-либо мощного домашнего фена. Из бытовых вентиляторов можно посоветовать модель BAKU 8032 с мощностью 30 литров в минуту. Этот вентилятор работает от электросети 220 Вольт и имеет мощность около 420 Ватт.

Самый дешевый и простой вариант, который сможет удовлетворить всем требованиям, это небольшой компрессор для аквариумных рыбок. Его нужно ставить с ресивером, то есть, с воздушным накопителем. Для этого подходит любая маленькая пластиковая бутылочка, так как в районе ее установки нагрева не происходит, а горячий воздушный поток направляется в другую сторону. Да и непосредственно воздушный нагнетатель не подвержен термическому действию.

В изготовлении корпуса фена возможны несколько вариантов:

  • Использовать материал с повышенной термоизоляцией, к примеру, керамику либо фарфор, но это вызовет значительное удорожание и усложнение конструкции.
  • Использовать надежную термоизоляцию канала распределения нагревательного элемента и горячего потока. В данном случае материал корпуса не подвержен температурному действию, за исключением участка, который прилегает к соплу фена.

В роли главной части корпуса (в том числе и ручки) можно выбрать корпус от любого ненужного бытового фена больших размеров (чем старше год изготовления, тем лучше). Носик корпуса, то есть место сопла, нужно сделать из термоизоляционного материала, который сам сможет выдержать температуру около 800С и в это же время изолирует остальные участки корпуса от действия этой температуры. Само сопло термофена необходимо выполнить металлическим, чтобы учитывать вероятные соприкосновения с расплавами во время пайки.

Термическая изоляция может отлично обеспечиться кварцевыми элементами (трубки, пластины), слюдой, стекловолокном или стеклом, фарфором, керамикой и так далее. Во время изготовления фена будет необходим специальный термоустойчивый клей.

В конструкции фена для пайки своими руками необходимо предусмотреть:

  • пусковой включатель;
  • механизм возможности регулировки скорости воздушного потока и температуры (мощности) нагревательного элемента.

Для чего обязаны быть установлены плавные регуляторы – реостаты. Систему регулирования мощности можно использовать от ненужных бытовых электроприборов, если данные элементы еще находятся в исправном состоянии. В роли пускового включателя можно установить клавишный либо кнопочный механизм.

Сборка термофена своими руками

Главное предназначение термофена – это спайка материалов. Такие материалы, как каучук, линолеум, ПВХ-пленка, спаиваются с помощью наполнения сварного шва сплавом присадочного жгута, этого можно достичь горячим воздушным потоком. Расплавление жгута происходит с помощью его нагрева до 350С. Такой способ является основным во время пайки линолеума при настиле на пол. Термофен значительно упрощает задачу изгибания пластиковых труб, листов и профилей. Прогрев при изгибе пластика обеспечивается в диапазоне температур 350-450С на пониженной скорости воздушного потока. Нагрев пластика обязан происходить постепенно и медленно.

Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Спираль обматывают на трубчатое основание от галогенной лампы для прожектора или паяльника (к примеру, паяльник ЭПСН100). Витки спирали укладывают равномерно по все площади основания с небольшим зазором (контакт витков друг с другом недопустим). Сверху уложенной спирали закрепляется слой из асбеста или с натяжной наматывается слой стекловолокна. Данный слой лучше всего закрепить термоустойчивым клеевым составом. После на слой клея одевается термоизоляционная трубка (кварцевое стекло, керамика, фарфор и так далее). Концы спирали нужно вывести наружу. При этом торцы нагревательного элемента и участки вывода лучше всего обработать термоустойчивым клеем.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

Если есть желание применить фен в роли паяльника небольших деталей, к примеру, микросхем, то температуру воздушного потока необходимо повысить до 750-800С. Прогретый воздух обязан расплавить припой и в тоже время раскалить металл спаиваемой детали практически докрасна. Воздушный поток обязан иметь узконаправленную форму. Для этого термофена мощность нагревательной части нужно повысить до 2,3-2,6 кВт.

В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Инструмент для сборки термофена

Во время изготовления фена своими руками будет необходим такой инструмент:

  • лобзик;
  • ножницы;
  • плоскогубцы;
  • ножовка по металлу;
  • электрическая дрель;
  • тиски;
  • кисточка;
  • отвертка;
  • штангенциркуль;
  • паяльник;
  • метчики;
  • плашки;
  • омметр;
  • тестер.

Термофен сможет помочь во многих работах, которые связаны с пайкой микросхем и маленьких деталей. При помощи его можно спаять линолеум, полимерные пленки и сделать еще множество полезных дел. Термофен можно собрать своими руками с небольшими затратами.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Фен для пайки микросхем своими руками: схема и фото

Современный рынок инструментов представляет широкий сегмент моделей термофенов, которые отличаются высоким уровнем эффективности. Эти профессиональные устройства обладают множеством функций. Но стоимость их довольно высокая, поэтому многие собирают фен для пайки микросхем своими руками.

Конструкция устройства

Термофен относится к разряду устройств, предназначенных для спаивания материалов, подверженных легкому плавлению. Помимо своей основной функции агрегат может быть применен для теплового обрабатывания поверхности с целью удаления краски или нагревания изделия для изгиба, к примеру, трубы.

Конструкция прибора включает:

  • корпус, отличительной характеристикой которого является высокий уровень термостойкости;
  • устройство для нагнетания потока воздуха;
  • элемент для нагревания.

Температура фена для пайки микросхем может повышаться до 750 ºС. Для обеспечения этого показателя мощность составляющей для нагрева должна быть выше 1,7 кВт. Немаловажной функцией заводских агрегатов является способность регуляции температуры, которая повышается ступенчато.

Температура, которая нужна для спаивания материалов, регулируется посредством расстояния от сопла до материала. Большая часть модификаций устроена таким образом, что при отдалении агрегата на 7 см от поверхности материала температура потока воздуха сокращается вдвое.

Как собирается фен для пайки микросхем своими руками? Схема, данная ниже, поможет при сборке устройства.

С какими целями используется?

Сегодня такие приспособления используются мастерами не только с целью припоя, но и при удалении краски, что особо нужно при работе с поверхностью из дерева. При нагревании покрытие приобретает эластичность и отколупывается от дерева. Термофен прекрасно справляется с этой функцией при температурном режиме 550 ºС при удаленности сопла от материала на 1 см. Прогретый воздух применятся и для просушки поверхностей.

Материалы, нужные для сборки прибора

Чтобы собрать фен для пайки микросхем своими руками, вам следует подготовить:

  • проволоку;
  • паяльник;
  • галогенную лампочку;
  • асбест;
  • термостойкую клеящую смесь;
  • термоизоляционную трубку;
  • винты;
  • электропровод;
  • кнопку для пуска;
  • реостат;
  • компрессор.

Особенности самостоятельного изготовления агрегата

Фены для пайки микросхем, своими руками собранные, создают горячий поток воздуха с показателем температуры не меньше 850 ºС. Показатель мощности составляющей для нагрева должен равняться 2,6 кВт. Все элементы должны легко доставаться и быть недорогими.

Конструкция агрегата может быть ручной и стационарной.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры не ограничены, и не надо беспокоиться о температуре в области рукоятки. Но в данном случае фен, представляющий разновидность паяльника, будет неподвижным. Перемещать придется саму деталь. Больше возможностей при работе дает ручной прибор. Он должен быть небольшим и давать возможность держать его голыми руками.

Изготовление ручки

Ручка должна быть подвергнута максимальной изоляции. Часто можно услышать, что при паянии можно пользоваться перчаткой из брезента. Такой метод некомфортен. Рукоятку можно выточить своими руками их эбонита. Работа эта не требует особых умений.

Для термоизоляции целесообразно употребить жаропрочную ткань. Если обмотать ею рукоять, то это даст возможность спокойно работать.

Использование трубок из различных металлов не рекомендовано. Этому есть свое объяснение. Во-первых, такая ручка подвергнется быстрому нагреванию. Во вторых, следует учесть, что фен представляет собой электроприбор, проводящий ток. Чем меньше частей из металла, тем более безопасным становится пользование агрегатом.

Сборка элемента нагревания

Главной проблемой при сборке такого прибора, как фен для пайки микросхем, своими руками, является создание элемента для нагревания. Нагреватели из бытовых устройств по типу фена или паяльника в этом случае непригодны. Необходимую деталь следует изготовить самостоятельно на основе проволоки их нихрома, сечение которой составляет 0,4-0,8 мм. Нихром с большим сечением обеспечивает высокую мощность, но добиться при этом желаемой температуры будет трудно. Для компактного положения элемента для нагревания нужно будет изготовить спираль диаметром 4-8 мм.

Спираль должна быть накручена на какое-то основание цилиндрической формы, сделанное из материала, обладающего высокой термической стойкостью. В этом случае применятся кварц или фарфор в виде пустого конуса или же трубки. Это основание можно снять из старого фена. Более предпочтительным становится изделие из кварца от прожекторов галогенной лампы на основе трубки с показателем мощности 2,3-2,6 кВт.

В роли элемента, отвечающего за нагнетание воздушного потока, подойдет стандартный вентилятор небольшого размера. При сборке фена в домашних условиях эта деталь станет самой дорогой. Нагнетатель можно извлечь из старого фена высокой мощности. Из вентиляторов бытового назначения подойдет марка BAKU 8032 с мощностью 30 л/м.

Собранный фен для пайки микросхем своими руками, фото которого представлено в этой статье, функционирует от электросети 220 В и обладает мощностью примерно 420 Ватт.

Самым дешевым и унифицированным вариантом считается применение компрессора небольшого размера для аквариумных рыб. Его устанавливают вместе с ресивером (накопителем воздуха). С этой целью используется любая бутылка из пластика маленького размера, так как в области е установки не будет нагревания, а горячий воздух будет выходить в обратную сторону.

При изготовлении корпуса устройства применяется несколько вариантов:

  • Используется материал с высоким уровнем термоизоляции (керамика или фарфор). Но эти материалы недешевы и усложнят конструкцию.
  • Применяется термоизоляция с высокой степенью надежности для распределения горячего воздуха. В данном случае на материал не воздействует температура, за исключением участка, прилегающего к соплу.

В роли корпусной основы, туда включается и ручка, может выступить основа любого фена бытового назначения средних размеров. Носик корпуса, то есть сопло, изготавливается из термоизоляционного материала, выдерживающего температуру нагрева в 800 ºС. В то же время он выступает изолятором остальных участков корпуса от действия высокой температуры. Сопло должно быть сделано из металла с учетом возможного соприкосновения с расплавами во время процесса паяния.

Термоизоляция может быть обеспечена элементами из кварца (трубка, пластина, слюда, стекловолокно, стекло, фарфор, керамика и др.). При изготовлении агрегата будет нужен термоустойчивый клей.

Система регуляции мощности может быть собрана из старых электроприборов, при условии что они находятся в рабочем состоянии. В роли включателя применяется клавишная или кнопочная модификация.

Какие инструменты понадобятся?

Следует подготовить:

  • лобзик;
  • тиски;
  • ножницы;
  • плоскогубцы;
  • ножовку для резки металлической поверхности;
  • дрель;
  • кисточку;
  • отвертку;
  • штангенциркуль;
  • паяльник;
  • метчики;
  • омметр;
  • тестер.

Основные этапы сборки

Самодельный фен для пайки микросхем собирается в несколько этапов. Работа начинается с обмотки спирали нагревающей части. Спираль располагается на стальной проволоке с показателем сечения в 4-7 мм с натягиванием. Спираль рекомендуется наматывать проволокой из нихрома с сечением 0,5-0,6 мм. Размер спирали выбирается с учетом того, что показатель сопротивления будет равен примерно 75-95 Ом.

Спираль обматывается на трубчатую сердцевину галогенной лампы от прожектора или паяльника. Витки спирали должны быть уложены одинаково по всей площади основания с маленьким зазором. Они не должны контактировать друг с другом. Поверх уложенной спирали закрепляется асбестовый или стекловолоконный слой. Последний материал закрепляется посредством термоустойчивого клея. После этого на слой клея следует одеть термоизоляционную трубку из керамики, кварца, фарфора и т.д. Концы спирали выводятся наружу. При этом торцы и области вывода также обрабатываются клеем.

Готовый нагревательный элемент монтируется во внутренний канал корпуса термофена. Место установки обкладывается пластинами из кварца, слюды или же асбеста для дополнительной термоизоляции. Выводы спирали посредством витого крепления соединяются с электропроводом. Электропровод должен обладать теплостойкой изоляцией. Провод прокладывается через выключатель для пуска и реостат для регуляции напряжения, подаваемого на спираль.

Нагнетатель воздуха крепиться вровень с отверстием элемента для нагревания на обратной части корпуса. Если компрессор или элемент нагнетания воздуха не помещается в корпусе, то его можно монтировать в наружной части торца корпуса. В этом случае к нему подсоединяется трубка, которая направляет воздушный поток. Она ведет к элементу нагревания, расположенному внутри корпуса.

От нагнетателя следует вывести провода для электропитания, подсоединяемые проводом для нагревания так, чтобы включатель мог управлять питанием обоих элементов. Реостат для регуляции потока воздуха вводится в цепь электропровода для нагнетания.

Электрический провод выводится наружу внизу рукоятки корпуса, а клавиша или кнопка включателя и реостатные рычаги закрепляются в любом удобном месте с наружной стороны основания изделия.

Далее полвины основания соединяются и закрепляются друг с другом. Устанавливается наконечник из термоизоляционного материала конусообразной или цилиндрической формы. Затем крепится сопло из металла. Конструкция должна предусматривать сменные сопла с различным показателем диаметра выхода горячего воздуха.

Основные принципы работы агрегата

Самодельный фен для пайки микросхем работает по следующему принципу:

  • во время нажимания на кнопку для пуска начинают работать вентилятор и нагреватель; узкий поток горячего воздуха направляется в нужную точку;
  • флюс для пайки микросхем феном и припой начинает плавиться;
  • детали для соединения подвергаются нагреву.

Так происходит спаивание деталей.

Пайка микросхем

Если необходимо применить фен в качестве устройства для пайки микросхем, то температура потока воздуха повышается до отметки в 700-800 ºС.

Воздушный поток направляется узкой струей. Мощность элемента нагрева должна быть повышена до показателя в 2,3-2,6 кВт.

Рукоять должна обладать температурой, комфортной для кожи рук. Чтобы пайка не доставляла неудобств, рукоятку можно снабдить дополнительным защитным слоем резины.

Заключение

Такое устройство, как термофен, может быть применено при многих видах работ, связанных с пайкой микросхем и небольших деталей. При помощи агрегата можно припаять такие материалы, как линолеум пленку ПВХ, произвести демонтаж радиодеталей, посушить соединения на клею, оплавить концы канатиков из синтетики, расплавить термоклей и т.д. Пайка СМД микросхем феном отличается высоким качеством.

Устройство вполне можно собрать самостоятельно. При этом денежные затраты окажутся минимальными. Фен для пайки микросхем своими руками собирается на основе обычного фена. Большей переделке подвергается элемент для нагревания. Идея работы агрегата остается такой же, как у обычного фена. Воздух нагнетается вентилятором, проходит через элемент нагревания, приобретает достаточную для расплавления флюса температуру для пайки или отпайки.

fb.ru

Термофен для пайки своими руками: самостоятельная сборка

Термофен для пайки своими руками иногда просто незаменим в хозяйстве. С помощью термофена можно произвести ряд нужных работ в разных отраслях деятельности человека. Он позволяет спаивать пленки, линолеум; паять микросхемы; оказывается незаменимым при других работах.

Термофен может пригодиться при обстоятельствах, которые требуют изменить структуру материала горячим воздухом.

В настоящее время предлагается много моделей, отвечающих высоким требованиям. Такие профессиональные аппараты способны на многое. Однако стоимость их значительна, и поэтому термофен для пайки, сделанный своими руками, для многих выглядит предпочтительнее.

Особенности термофенов

Термофен можно отнести к аппаратам для пайки легкоплавких материалов с помощью нагретой воздушной струи. Кроме основной функции спаивания материалов, такой аппарат может использоваться для тепловой обработки поверхности материалов с другой целью, например для снятия краски или прогрева изделия, например, трубы при изгибе.

Устройство типичного термофена.

Термофен состоит из корпуса с повышенной термостойкостью, нагревательного элемента и устройства для нагнетания потока воздуха. Воздух в аппарате нагревается до 650-700ºС. Для обеспечения такого нагрева мощность нагревательного элемента должна составить более 1,6 кВт. Важным элементом промышленных фенов является регулировка температуры, как правило, ступенчатая, 300 и 500ºС. Температура, которая достигается на поверхности спаиваемых материалов, регулируется и расстоянием от сопла аппарата до заготовки. Большинство термофенов настраивается так, что при отдалении сопла на 7-8 см от заготовки, поток воздуха уменьшает температуру в два раза.

Широкое применение термофены находят для снятия старой краски с поверхности материалов, особенно, деревянных поверхностей. В этом случае нужна максимальная температура потока воздуха, не менее 500ºС. При таком прогреве краска размягчается и отслаивается от дерева. В последнее время находит спрос искусственное старение деревянных покрытий. Тепловой фен прекрасно справляется с этой задачей при температуре 500ºС и удалении сопла аппарата на 1 см и более от поверхности. Горячий воздух (на нижней ступени регулирования) используется при сушке покрытий.

Вернуться к оглавлению

Особенности конструирования самодельного термофена

Основное исходное требование для термофена для пайки своими руками можно сформулировать так: аппарат должен создать поток горячего воздуха с температурой до 800ºС при мощности нагревательного элемента не менее 2,5 кВт. Кроме того, все детали такого фена должны быть доступными и недорогими. Обычные бытовые фены не подходят по этому требованию и по температуре, и по мощности.

Спираль нагрева для термофена не должна быть слишком длинной, иначе он будет медленно греться.

Конструкция, как правило, может быть двух типов: стационарная и ручная. Стационарный термофен сделать проще, так как не ограничиваются габариты аппарата и не надо думать о температуре на ручке. Однако в этом случае фен (в данном случае как разновидность паяльника) закрепляется неподвижно, а перемещать нужно деталь. Это обстоятельство намного усложняет работу. Более перспективна, хотя и сложнее, ручная переносная конструкция, которая должна быть малогабаритной и иметь возможность держать ее незащищенными руками.

Одна из основных проблем — нагревательный элемент. Нагреватели в бытовых приборах (фены, паяльник) не подходят по мощности. Нужный нагревательный элемент придется изготавливать самостоятельно из нихромовой проволоки диаметром 0,3-0,7 мм. Проволока большего диаметра способна обеспечить большую мощность, но достичь при этом нужной температуры будет гораздо сложнее. Для компактной укладки нагревательного элемента из проволоки ее придется навить в виде спирали диаметром 5-7 мм.

Спираль нагревательного элемента должна расположиться на каком-то цилиндрическом основании (в виде трубки или полого конуса) из материала с большой термической стойкостью. Здесь трудно обойтись без фарфора или кварцевых элементов. Такое основание можно извлечь из бездействующих бытовых фенов, но рекомендуется использовать кварцевый изолятор трубчатой галогенной лампы для прожекторов мощностью 2,2-2,5 кВт. Если взять перегоревшую такую лампу, то эта деталь самодельного термофена может обойтись бесплатно.

Насадки для термофена.

В качестве нагнетающего элемента нужен стандартный малогабаритный вентилятор. При изготовлении термофена своими руками этот элемент обойдется наиболее дорого. Нагнетатель можно взять из любого мощного бытового фена. Из стандартных вентиляторов можно порекомендовать модель BAKU8032 с производительностью 30 л/мин. Такой вентилятор работает от сети 220 В и имеет мощность порядка 400 Вт. Наиболее простой и дешевый вариант, который может удовлетворить требования, это малогабаритный компрессор для аквариума. Его необходимо устанавливать с ресивером, т.е. с накопителем воздуха. Для этого подойдет любая небольшая пластиковая бутылочка, так как в месте ее установки разогрева не происходит, а поток горячего воздуха направлен в противоположную сторону. Да и сам нагнетатель воздуха не подвергается термическому воздействию.

В конструировании корпуса термофена возможны два варианта. Можно использовать материал с очень высокой термоизоляцией, например фарфор или керамику, но это вызовет усложнение конструкции и значительное удорожание. Наиболее рационален второй вариант, заключающийся в надежной термической изоляции канала распределения горячего потока и нагревательного элемента. В таком случае материал корпуса не подвергается термическому воздействию, кроме участка, прилегающего к соплу аппарата.

Для ручки инструмента можно использовать корпус любого старого бытового фена.

В качестве основной части корпуса (включая ручку) можно использовать корпус от любого старого бытового фена крупных размеров (чем старее год производства, тем лучше). Носик корпуса, т.е. участок сопла, необходимо выполнить из термоизоляционного материала, который сам выдерживает температуру до 800ºС и одновременно изолирует остальную часть корпуса от воздействия такой температуры. Непосредственно сопло термофена надо сделать металлическим, чтобы учесть возможные касания с расплавом при пайке. Термическая изоляция хорошо обеспечивается кварцевыми элементами (пластины, трубки), слюдой, стеклом или стекловолокном, керамикой, фарфором и т.д. При сборке аппарата понадобится специальный термостойкий клей.

В конструкции самодельного термофена для пайки нужно предусмотреть, во-первых, пусковой выключатель, во-вторых, механизм регулирования мощности (температуры) нагревательного элемента и скорости потока воздуха. Для этого должны быть предусмотрены плавные регуляторы — реостаты. Систему регулировки можно использовать от старых бытовых приборов, если эти элементы находятся в исправном состоянии. В качестве пускового выключателя можно использовать кнопочный или клавишный механизм.

Вернуться к оглавлению

Самостоятельная сборка термофена

Основное назначение термофена — это пайка материалов. Такие материалы, как ПВХ пленка, линолеум, каучук, свариваются методом заполнения сварного шва расплавом присадочного жгута, что достигается потоком горячего воздуха. Расплавление жгута осуществляется путем нагрева до 350ºС. Этот способ считается основным при соединении линолеума во время укладки на пол. Термофен намного облегчает задачу изгибания пластмассовых труб, профилей, листов. Нагрев при изгибании пластика обеспечивается в границах 300-400ºС при пониженной скорости (мощности) потока воздуха. Прогрев пластика должен производиться медленно, постепенно.

Устройство нагревающего элемента термофена.

Изготовление термофена начинается с намотки спирали нагревательного элемента. Спираль навивается на стальную проволоку диаметром 5-6 мм с натягом. Ее лучше наматывать проволокой из нихрома или фехраля диаметром 0,4-0,5 мм. Длина спирали определяется из условия, что ее электрическое сопротивление должно составлять 70-90 Ом.

Спираль наматывается на трубчатую основу от паяльника (например, типа ЭПСН-100) или галогенной лампы для прожектора. Витки спирали накладываются равномерно по площади цилиндра с зазором (касание витков между собой недопустимо). Поверх уложенной спирали с усилием наматывается слой стекловолокна или закрепляется слой из асбеста. Этот слой целесообразно скрепить термостойким клеевым составом. Затем на клеевой слой надевается термоизоляционная трубка (фарфор, керамика, кварцевое стекло и т.д.). Концы спирали выводятся наружу.

Места вывода и торцы нагревательного элемента желательно промазать термостойким клеем.

Изготовленный нагревательный элемент вставляется во внутренний канал корпуса. Предварительно место его установки нужно проложить асбестом, слюдой или кварцевыми пластинами, в качестве дополнительной термоизоляции. Выводы спирали, при помощи винтового соединения, стыкуются с проводом электропитания. Этот провод должен иметь теплостойкую изоляцию — фторопласт или волокнистую изоляцию. Провод должен проходить через пусковой выключатель и реостат для регулирования тока, подающегося на спираль.

В задней части корпуса крепится нагнетатель воздуха строго соосно с каналом нагревательного элемента. Если нагнетательный элемент (компрессор) не помещается в корпус, то он может закрепляться с торца корпуса наружи. В этом случае к нему должна быть присоединена направляющая трубка для воздушного потока. Эта трубка должна подходить к нагревательному элементу внутри корпуса и располагаться соосно его каналу. От нагнетателя отводятся провода для электропитания, которые соединяются с проводом для нагревателя так, чтобы выключатель одновременно управлял электропитанием обоих элементов. Реостат регулирования потока воздуха нужно ввести в цепь провода для нагнетателя — его работа не зависит от работы нагревателя.

Провод электропитания выводится наружу снизу ручки корпуса, а кнопка (клавиша) выключателя и рычаги реостатов закрепляются в удобном месте с внешней стороны корпуса. Затем половинки корпуса совмещаются и соединяются между собой. Устанавливается концевой элемент из термоизоляционного материала в виде цилиндра или конуса. Прикручивается металлическое сопло. В конструкции целесообразно предусмотреть набор сопел с разным диаметром выходного отверстия.

Вернуться к оглавлению

Принцип действия термофена

Самодельный темофен для пайки работает следующим образом. При нажатии на пусковую кнопку включается вентилятор и нагреватель. Горячий воздух узким потоком направляется в нужную точку. При достижении достаточной температуры воздуха поток расплавляет припой и флюс, а также разогревает спаиваемые детали. Производится пайка деталей.

Если появилось желание использовать фен в качестве паяльника мелких деталей, например, микросхем, то температуру потока воздуха надо увеличить до 700-800ºС. Горячий воздух должен расплавить припой и при этом разогреть металл детали почти докрасна. Поток воздуха должен иметь узконаправленный вид. Для такого термофена мощность нагревательного элемента необходимо увеличить до 2,2-2,5 кВт. Значительно повышается требование к термической стойкости материала корпуса аппарата, а ручка при этом должна иметь температуру, комфортную для рук человека, чтобы работа не превратилась в муку. В ряде конструкций фенов для удобства использования и в качестве дополнительной тепловой защиты применяется резиновое покрытие ручки.

Вернуться к оглавлению

Необходимый инструмент

При изготовлении термофена для пайки своими руками потребуется следующий инструмент:

  • ножницы;
  • лобзик;
  • ножовка по металлу;
  • плоскогубцы;
  • тиски;
  • электродрель;
  • отвертка;
  • кисточка;
  • паяльник;
  • штангенциркуль;
  • плашки;
  • метчики;
  • тестер;
  • омметр.

Термофен поможет во многих делах, связанных с пайкой маленьких деталей, микросхем. С его помощью можно сварить полимерные пленки, линолеум и сделать еще много полезного. Термофен можно сделать своими руками с минимальными затратами.

moiinstrumenty.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
