Самодельные фены для пайки

Для радиолюбителя всегда бывает нужен термофен для пайки микросхем своими руками. В этой статье будут рассмотрены различные варианты сборок паяльных фенов. Можно сделать простейший паяльный фен своими руками из ненужных деталей, которые всегда имеются в хозяйстве. Наиболее сложным в изготовлении узлом фена является металлический корпус с электронной начинкой. Схема управления собирается из таких деталей, как:.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Самодельный фен для пайки микросхем

Самодельный фен для пайки микросхем

Фен для пайки микросхем своими руками: схема и фото

Паяльная станция: как сделать паяльный фен своими руками

Миниатюрный паяльный фен своими руками

Качественный фен для пайки своими руками

Сделать паяльную станцию в домашних условиях

Как для пайки микросхем сделать фен своими руками

Качественный фен для пайки своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Термофен своими руками

Самодельный фен для пайки микросхем

Фен для пайки используется в хозяйстве не так часто, однако инструмент нельзя заменить ничем другим. При помощи подобной конструкции возможно производить ряд необходимых работ в различных сферах деятельности человека. С помощью фена можно спаять пленки, линолеум, микросхемы и т.

Фен для пайки используется в хозяйстве для соединения линолеума, пленки, пластика и т. Сегодня можно найти большое количество моделей, которые отвечают высоким требованиям. Подобные устройства для профессионалов имеют много функций, но стоят они довольно дорого.

Именно поэтому многие хотят сделать термофен для пайки микросхем своими руками. Как сделать споттер своими руками. Особенности применения осцилятора. О сварке нержавейки полуавтоматом читайте здесь. Термофен относится к устройствам для пайки легкоплавких материалов при помощи нагреваемой струи воздуха.

Помимо главной функции спаивания элементов, подобное приспособление можно применять для обработки теплым воздухом оснований материалов для удаления краски или прогрева заготовки.

Самодельный фен состоит из корпуса с высокой термостойкостью, приспособления для нагрева и изделия, которое нагнетает поток воздуха. Чтобы обеспечить подобный нагрев, мощность приспособления для нагрева должна составлять более 1,5 кВт. Важным элементом подобного фена является устройство регулировки температуры.

Температура, которая может быть достигнута на основании спаиваемых материалов, может регулироваться и расстоянием от сопла устройства до детали.

Большую часть фенов можно настроить так, чтобы в случае отдаления сопла на см от обрабатываемого изделия поток воздуха уменьшал температуру в несколько раз. Достаточно часто подобные конструкции используются для того, чтобы снять старый слой краски с основания материалов. В подобном случае понадобится максимально возможная температура воздушного потока.

При подобном нагреве краска размягчится и отслоится от основания заготовки. Конструкция используется и для искусственного старения заготовок из дерева. Горячий воздух может использоваться в процессе сушки покрытий. Конструкция бывает двух типов: стационарная и переносная. Стационарное устройство изготовить своими руками проще, так как размеры конструкции не ограничиваются, при этом не нужно учитывать температуру на рукоятке.

Однако в этом случае изготавливаемое приспособление будет находиться всегда на одном месте, перемещать придется заготовку. Следовательно, работа сильно усложняется. Предпочтительнее изготавливать ручное переносное устройство, которое должно иметь небольшие размеры.

Следует обязательно позаботиться о том, чтобы конструкцию можно было держать незащищенными руками. Одна из главных проблем — элемент для нагрева. Нагреватели в бытовых устройствах не подойдут по мощности. Необходимый элемент для нагрева нужно будет изготавливать из нихромовой проволоки диаметром 0,,6 мм.

Проволока большего диаметра обеспечивает большую мощность, однако достичь необходимой температуры в таком случае достаточно сложно.

Чтобы выполнить правильную укладку элемента для нагрева из проволоки, ее надо будет навить в виде спирали диаметром приблизительно мм. В качестве элемента для нагнетателя можно использовать вентилятор небольшого размера.

Спираль должна размещаться на цилиндрической поверхности. Это может быть трубка или конус. Материал должен иметь большую термическую стойкость. В этом случае не получится обойтись без фарфоровых или кварцевых изделий. Подобное основание можно извлечь из нерабочих домашних фенов, однако лучше всего применять изоляторы из кварца от галогенных лампочек мощностью 2,,4 кВт.

Если использовать перегоревшие лампочки подобного типа, то данную деталь для самодельного фена можно получить бесплатно. В качестве элемента для нагнетания необходим обыкновенный вентилятор небольших размеров. Данный элемент является самым дорогостоящим. Нагнетатель есть возможность извлечь из любого домашнего фена большой мощности.

Бюджетным вариантом, который сможет удовлетворить все требования, является компрессор для аквариумов небольших размеров. Его надо будет монтировать вместе с ресивером, конструкцией для накопления воздуха. Для этого можно использовать обыкновенную бутылку из пластика небольших размеров.

В месте ее монтажа разогрева происходить не будет, а поток нагретого воздуха будет направляться в обратную сторону. Элемент для нагнетания не будет подвергаться термическому воздействию. Сконструировать корпус подобного фена можно двумя способами. Можно применить материал с высокой теплоизоляцией фарфор или керамику , однако в этом случае конструкция усложняется и увеличивается в стоимости.

Рекомендуется использовать второй способ, который заключается в качественной термической изоляции канала распределения потока нагретого воздуха и элемента для нагрева.

В таком случае материал корпуса не будет подвергаться термическому воздействию, кроме части, которая прилегает к соплу устройства. За основу корпуса и ручки можно взять корпус от неиспользуемого домашнего фена больших размеров. Данный материал будет также изолировать другую часть корпуса от воздействия подобной температуры. Сопло должно быть изготовлено из металла. Термическая изоляция может быть обеспечена элементами из кварца, керамики, фарфора и т.

В процессе сборки термофена будет необходима термостойкая клеящая смесь. В конструкции фена надо обязательно предусмотреть пусковой механизм и устройство регулирования температуры элемента для нагрева.

Для этого следует использовать реостаты. Система регулировки может быть извлечена из старых бытовых устройств в случае, если данные элементы находятся в рабочем состоянии. Кнопочный механизм будет нужен для выключателя. Прежде всего, понадобится выполнить намотку спирали элемента для нагрева.

Спираль следует навить на проволоку из стали диаметром мм с натяжением. Рекомендуется наматывать ее проволокой из нихрома или фехраля диаметром 0,,4 мм. Электрическое сопротивление спирали должно составить Ом, исходя из этого и нужно рассчитывать длину данного элемента. Спираль понадобится намотать на основу из труб от устройства для пайки или галогенной лампочки. Витки спирали следует накладывать по площади цилиндра, при этом важно оставлять щели.

Поверх спирали с усилием надо намотать слой стекловолокна или закрепить асбест. Данный слой закрепляется термостойкой клеящей смесью. Далее на данную смесь надо будет надеть термоизоляционную трубку. Концы спирали следует вывести наружу. Элемент для нагрева нужно вставить во внутренний канал корпуса.

Однако первым делом место его монтажа надо проложить асбестом или пластинками из кварца, чтобы выполнить дополнительную термоизоляцию.

С помощью использования винтов выводы спирали понадобится стыковать с проводом электрического питания. Провод нужно провести через пусковой механизм и реостат. В задней части корпуса понадобится закрепить нагнетатель воздуха. Если компрессор не удалось поместить в корпус, то его можно закрепить снаружи корпуса.

В данном случае к нему надо будет подсоединить направляющую трубу для потока воздуха. Реостат вводится в цепочку провода для нагнетательного приспособления. Провод электрического питания понадобится вывести наружу снизу рукоятки корпуса.

Кнопку и рычажки следует закрепить в любом месте с внешней стороны корпуса. Далее половинки корпуса надо соединить между собой. После этого монтируется концевой элемент из материала для термоизоляции, он должен иметь форму цилиндра.

В конце надо присоединить сопло из металла. Пайка феном не отличается особой сложностью, надо будет лишь подготовить все необходимые элементы для работы. Главная Оборудование. Устройство фена для пайки. Чертеж для изготовления фена для пайки своими руками. Сопло для фена должно быть изготовлено из металла. Схема намотки спирали для термофена. Автор: Андрей. Поделись статьей:. Оцените статью: Статьи по теме.

Последние статьи. Интернет-магазин климатической техники. Разнообразие коллекций кафеля российского производителя Ceramica Classic. Необходимость схем инверторов с чистой синусоидой. Популярные статьи.

Самодельный фен для пайки микросхем

Паяльный фен — незаменимый и необходимый инструмент для всех любителей мастерить. Мощности такого паяльного фена хватает, чтобы выпускать струю воздуха температурой градусов Цельсия. Этого более чем хватает для плавления припоя. Вентилятор подключается к источнику постоянного тока напряжением 12 Вольт. А вот нагревательный элемент питается от источника с переменным напряжением от 0 до 12 Вольт. С его помощью можно регулировать температуру выходящего воздушного потока.

Пайка микросхем попробовать сделать самодельный фен.

Фен для пайки микросхем своими руками: схема и фото

Термофен для пайки — уникальный прибор в деле радиотехники. Торговая сеть предлагает потребителю различные устройства в этой области. Однако паяльные фены стоят довольно дорого. Если у мастеровитого человека есть технические возможности, то сделать термофен своими руками совсем несложно. Нужно только разбираться в конструктивных особенностях устройства. Надо иметь точное представление, для чего нужен паяльник такого типа. Прибор должен создавать температуру плавления олова в определённом месте схемы. При плавлении монтажного сплава монтируют радиодеталь или удаляют ненужный элемент на плате любого электротехнического устройства. Фен создаёт направленный раскалённый воздушный поток в место, где нужно паять схему платы. Под действием высокой температуры олово переходит в жидкое состояние, тем самым давая возможность работнику произвести нужные монтажные операции.

Паяльная станция: как сделать паяльный фен своими руками

Изделия под таким названием выпускаются в разных модификациях и характеризуются спецификой применения. Одни фены предназначены для сушки волос, другие используются в строительстве или в процессе ремонта. Да и для радиолюбителей они представляют интерес. Например, при пайке микросхем, учитывая количество их выводов, работать таким устройством намного удобнее, чем самым совершенным паяльником.

Современному электронщику или радиолюбителю помимо обычного паяльника в своём арсенале просто обязан иметь паяльный фен.

Миниатюрный паяльный фен своими руками

Фен для пайки пластика — многофункциональный инструмент, которому всегда найдется применение, как в быту, так и на производстве. Конструкция практически идентична обычному прибору для сушки волос. Единственное отличие заключается в температуре горячего воздуха. Бытовой фен для пайки пластика — отличный прибор, с помощью которого можно выполнить множество работ: от монтажа линолеума до сварки ПВХ. Некоторые аппараты оснащают регулятором температуры , что позволяет подобрать оптимальные параметры для различных материалов. Наличие регулировочного механизма расширяет сферу применения: можно выполнить пайку медных труб феном или провести восстановительный ремонт микросхем.

Качественный фен для пайки своими руками

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры.

Сделать паяльную станцию в домашних условиях

Термофен для пайки иногда является просто незаменимым помощником в домашнем хозяйстве. При помощи этого фена можно своими руками выполнить ряд различных работ в любых сферах деятельности. Фен дает возможность спаивать линолеум, пленки, микросхемы и является незаменимым оборудованием при других видах работ.

Как для пайки микросхем сделать фен своими руками

ВИДЕО ПО ТЕМЕ: Термофен своими руками

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей электронных микросхем , их ручная пайка вызывает всё больше затруднений. Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски. Так, с помощью собранной своими руками паяльной станции любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера. Принцип работы типовой паяльной станции с феном достаточно прост и заключается в следующем. Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью.

Не стоит путать паяльный фен с обычным бытовым, которым женщины сушат волосы и делают укладку. Внешний вид может иметь сходства, но основная разница заключается в температурах, которые изделия производят.

Качественный фен для пайки своими руками

By Uselock , August 2, in Мастерская радиолюбителя. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Береш тоненькую трубочку от антены в конец впресовываеш пишуший узел от шариковой ручки с удаленным шариком, на трубочку наматываеш нихрома витком и подключаеш напругу вольт подбирай опытным путем так что бы нихром не перегорал но и был бордового свечения , на другой конец трубочки подсоеденяеш шлангу от капельницы через фторопластовый переходник , а саму шлангу к компресору от аквариума и фен готов. Конденсаторы Panasonic.

Паяльный фен из обычного фена

Содержание

Особенности и предназначение
Отличие паяльных фенов
Особенности конструкции термофена
Изготовление термофена
Корпус и нагревательная система
Устройство подачи воздуха
Регулировка мощности
Термофен из обычного паяльника
Из пластиковой банки
Меры безопасности при работе
Рекомендации по изготовлению
Шаг 1: Необходимые материалы
Шаг 2: Разбираем паяльник
Шаг 3: Делаем теплообменник
Шаг 4: Делаем подачу воздуха через трубку
Шаг 5: Вставляем трубку в ручку паяльника
Шаг 6: Соединяем насос и силиконовую трубку
Шаг 7: Делаем сопло
Шаг 8: Собираем паяльник
Шаг 9: Результаты
Принцип действия термофена
Особенности фенов для пайки
Конструкция термофена
Основные характеристики фена для пайки
Собираем воздушный паяльник из обычного
Принцип работы паяльного фена, сделанного своими руками, следующий
Мини паяльная станция с большими возможностями
Как правильно собрать термофен своими руками
Необходимый инструмент
Конструкция самодельного фена для пайки микросхем

Радиомастера и любители часто встречаются с разными поломками радиотехники. Для ремонта может использоваться обычный паяльник с медным наконечником, но с продвижением технологий, в некоторых приборах устанавливаются очень маленькие детали. Обычным паяльником с такими приборами работать неудобно или совсем невозможно, к примеру, SMD элементы необходимо припаивать посредством разогрева общей зоны пайки. Для проведения таких процессов существуют различные паяльные станции и фены.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

Поток воздуха сдувает мелкие детали.
Неравномерный прогрев поверхности.
Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

Диаметр наконечника;
Мощность;
Производительность турбины;
Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

Корпус;
Нагревательная часть;
Устройство, посредством которого будет подаваться воздух;
Держатель;
Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Изготовление термофена

Для изготовления воздушного термопаяльника самостоятельно хорошо подходит фен с вентилятором и нихромовая спираль с толщиной от 0,4 мм. Так как предполагается сборка самодельного устройства компактного размера, то спираль диаметром больше 0.5 мм не подойдет. Для большего сечения понадобится больший ток. Сначала нужно выбрать источник питания, а потом уже выбирать количество витков, так как от этого будет зависеть сопротивление спирали и нагрев воздуха. Для того чтобы собрать мощный термофен, достаточно источника питания с напряжением до 36 В.

Корпус и нагревательная система

В роли корпуса термофена может использоваться старый паяльник или стальная трубка, но так как рабочая температура будет высокой, то нужно обмотать трубку термостойким материалом или прикрепить ручку-держатель. Также в качестве воздуховода, внутри которого будет размещена нагревательная система, можно использовать автомобильный прикуриватель.

На следующем этапе необходимо намотать нихромовую спираль с небольшим расстоянием между витками. В качестве изолятора, на который наматывается спираль, может применяться керамическая трубка с диаметром 4—5 мм. Длина спирали должна наматываться с учетом сопротивления, которое рассчитывается в пределах от 70 до 90 Ом.

Конец трубки можно оснастить керамическим или фарфоровым трубчатым элементом, а спираль лучше наматывать на плоской пластине, что благоприятно повлияет на теплообмен. Получатся своеобразные отводы в виде лепестков, которые не будут прикасаться к изолятору. Чтобы увеличить КПД, можно сделать термозащиту при помощи стекловолокна или асбеста.

Устройство подачи воздуха

Для подачи воздуха можно использовать малогабаритный кулер от блока питания компьютера, который устанавливается возле ручки термофена. К вентилятору подсоединяется металлическая трубка с намотанной спиралью.

На торцевой части вентилятора вырезается отверстие для продвижения воздуха к трубке. Одна из сторон кулера герметично закрывается. В качестве основания термосистемы можно использовать слюдяные пластины из старого фена. Из таких пластин изготавливается крестообразное основание, на которое наматывается нихромовая проволока.

Регулировка мощности

Для того чтобы иметь возможность регулировки потока воздуха и силы тока, необходимо собрать блок, в котором будут размешены реостаты. Один из реостатов подключается к нагревательной системе, а другой к вентиляции воздуха. Кнопку включения устанавливают общую для всей системы. Самодельная паяльная станция с феном и регуляторами заменит заводской вариант и может использоваться не только при пайке обычных радиодеталей, но и для работы с более серьезными элементами. При сборке термофена необходимо позаботиться об изоляции спирали от металлического корпуса, иначе неизбежно короткое замыкание.

Термофен из обычного паяльника

В качестве корпуса для паяльного фена отлично подойдет обычный паяльник. Все внутренние элементы необходимо извлечь. При этом необходимо быть предельно осторожным, чтобы ничего не повредить. Для сборки понадобится колба галогенной лампы в качестве изолятора.

Далее стеклорезом отрезаются края колбы для получения стеклянной трубки, и на одну из сторон крепится наконечник с изготовленным гнездом для нагревателя. Нагревателем может выступать нихромовая пластинка толщиной до 0.7 мм.

При изготовлении устройства проводят разные действия, но лучше придерживаться такой последовательности:

Намотка спирали и внедрение кварцевой колбы внутрь спирали.
Для уменьшения нагревания устройства изолятор обматывается фольгой.
Монтаж нагревательного элемента в корпус и его фиксация.
Подключение шланга компрессора к ручке или установка вентилятора.

Такая простая конструкция не будет обладать высокой производительностью, а нагрев воздушного потока не превышает 300 градусов. Для переделки своими руками подойдет паяльник с мощностью 40 Вт, а также аквариумный компрессор в качестве нагнетателя воздуха.

Модернизация обычного паяльника может происходить без извлечения нагревательного элемента, но с извлечением металлической части. Питающий провод выводится в боковое отверстие, проделанное в ручке, а вместо провода, в задней части устанавливается втулка для дальнейшего монтажа воздушной трубки. Место вывода втулки и провода необходимо загерметизировать.

Далее металлическая часть паяльника устанавливается на место, а вместо медного наконечника устанавливается металлическая трубка подходящего диаметра. В качестве трубки может использоваться отрезок от элемента комнатной антенны телескопичного варианта.

В самодельном паяльном термофене подобного типа важно регулировать поток воздуха, так как при большой интенсивности потока воздух не сможет нагреваться до необходимой температуры.

Из пластиковой банки

Для изготовления этой конструкции понадобится также нихромовая спираль, блок питания и нагнетательный вентилятор, а в качестве элементов корпуса используются следующие детали:

Небольшая пластиковая баночка от таблеток;
Алюминиевая трубка из конденсатора;
Пластиковая крышка от кофейной банки;
Стальная трубочка в качестве сопла.

Для сборки устройства необходимо канцелярским ножом отрезать днище пластиковой банки. В крышку с кофейной банки приклеивается кулер, а в крышку от баночки с таблеток монтируется корпус с конденсатора вместе с подготовленным нагревательным элементом. Все провода выводятся наружу, после чего крышка с кулером надевается на баночку с помощью термоклея. Такое устройство термофена довольно компактно и не требует дополнительного держателя, а в качестве сопла можно использовать не только стальную трубочку, но и керамические элементы от нагревательной системы старого утюга.

Меры безопасности при работе

Работа с термофеном, особенно самостоятельно собранным, требует особого внимания к безопасности эксплуатации. Существует несколько правил, которых необходимо придерживаться:

Соблюдать технику противопожарной безопасности.
Если установлен регулятор температуры, то нельзя изменять температурный порог резким поворотом регулятора.
Нельзя прикасаться к нагревательному элементу и насадкам во время работы устройства, так как это может привести к серьезным ожогам и другим последствиям.
Менять насадку можно только после выключения и охлаждения паяльника.
Не допускается попадание воды либо другой жидкости на устройство.

При работе с устройством рекомендуется проветривать помещение во избежание отравления парами.

Шаг 1: Необходимые материалы

паяльник
трубка силиконовая в аквариум
насос для аквариума
металлическая мочалка для посуды
набор ручек
отвертка
ножницы
гравер

Силиконовые трубки часто используются на подачи топлива в авиамоделизме, они недорогие и их легко приобрести в хоббийном магазине или в интернете.

Шаг 2: Разбираем паяльник

Когда вы разберете паяльник, у вас будут следующие компоненты: ручка, резистивный нагреватель и защитный кожух нагревателя. Наконечника на фото нет, в правом нижнем углу показана гайка, которая держит его.

Шаг 3: Делаем теплообменник

Чтобы эффективно нагревать поток воздуха, нужно увеличить площадь теплообмена. Я хотел сделать теплообменник из меди, так как он был бы эффективней, но в продаже есть только металлические мочалки из нержавеющей стали. Нужно просто затолкать несколько металлических полосок внутрь нагревательного элемента. Не нужно слишком туго набивать полоски, через них должен относительно беспрепятственно проходить воздух, обязательно подуйте для проверки.

Примечание: нержавеющая сталь может воспламениться, если есть возможность, используйте медные полоски.

Шаг 4: Делаем подачу воздуха через трубку

Просто протолкните конец силиконовой трубки в конец нагревательного элемента. На фотографии не видно, но я загерметизировал соединение трубки и нагревателя с помощью кусочка этой же трубки и суперклея. Это пришлось сделать потому, что через щель выходил воздух и дым (хотя я так и понял, что там дымило).

Шаг 5: Вставляем трубку в ручку паяльника

Рядом с верхушкой ручки гравером сделайте отверстие.

На фото показано, как я вставил трубку в сделанное отверстие. Напор воздуха можно уменьшить, просто немного пережимая трубку.

Шаг 6: Соединяем насос и силиконовую трубку

На фото показано, как сделано соединение силиконовой трубки и трубки от аквариумного насоса. Я просто снял колпачок с шариковой ручки, надел его широким концом на аквариумную трубку, а на узкий конец надел силиконовую трубку, закрепив суперклеем. У использованного колпачка от ручки достаточно широкое отверстие для стержня. Если у вашего колпачка отверстие слишком узкое, его можно расширить гравером.

На фотографии показан результат после сборки, теперь вашему термовоздушному паяльнику не хватает только сопла. Его делаем из еще одного колпачка от авторучки с помощью отрезного диска для гравера.

Шаг 7: Делаем сопло

На фото – разрезанный на две части колпачок авторучки. Суть в том, чтобы сделать большее отверстие колпачка немного больше, чем отверстие гайки, закрепляющей наконечник. Таким образом, сопло будет надеваться на наконечник паяльника и закрепляться навернутой на его узкий конец гайкой.

Шаг 8: Собираем паяльник

На фото – результат собранного самодельного паяльного фена. Сопло из обрезанного колпачка подошло просто отлично (рекомендую брать колпачок именно от ручки, так как у колпачков от механических карандашей слишком маленько отверстие для стержня).

Шаг 9: Результаты

На схемах показаны диоды, снятые с поврежденной сетевой карты. Воздушный паяльник сработал на отлично. Этот паяльник можно использовать и как обычный. Включите его, дайте ему нагреться, включите насос и поднесите к той детали, которую хотите снять. При небольшой помощи кусачек эта деталь практически сама отпадет.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.

Этот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.

Принцип действия термофена

Паяльный фен во многом похож на строительный, но обладает меньшей мощностью, компактными размерами и насадками. Работает он следующим образом: после нажатия кнопки включения, начинает работать нагреватель и вентилятор. Вентилятор захватывает воздух и через небольшое отверстие нагретый воздух подается к месту, которое необходимо расплавить. Как только будет достигнута требуемая температура плавления припоя, можно присоединять или отсоединять элементы микросхем и прочее.

Особенности фенов для пайки

Фен для пайки применяется в работе с легкоплавкими сплавами и металлами. Кроме того, его часто применяют для удаления лакокрасочных покрытий с поверхности старых деталей и при их нагревании. Температура воздуха, выходящего из сопла фена достигает 800 °С. Регулируется она с помощью специального реле, но кроме этого, температура зависит от используемого напряжения, вентилятора и расстояния до нагреваемого предмета.

Работа паяльным феном

Насадка изготавливается из термостойких материалов и имеет определенную конструкцию, удобную для использования в одной руке, если это не стационарный паяльный фен.

Конструкция термофена

Основные части, из которых состоит фен для пайки, схожи с элементами других нагревательных приборов:

Рукоятка. Она делается из жаропрочных материалов из расчета, что выдержит высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
Корпус. К нему предъявляются такие же требования как к рукоятке.
Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия. Использование других металлов не рекомендуется из-за меньшей долговечности или большей цены.
Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.

Основные характеристики фена для пайки

Есть несколько параметров, на которые стоит обратить внимание, выбирая фен для пайки – это напряжение и мощность.

Для успешной пайки компьютерных микросхем и радиодеталей дома, мощность должна быть минимум 100 Ватт, но лучше больше.

Пусть полученная температура будет выше необходимой, ее можно отрегулировать с помощью реле, проволоки или расстояния до нагреваемой поверхности. В промышленных паяльных фенах мощность достигает 1,7 кВатт и больше.

Рекомендуемый диапазон напряжения 24-36 Вольт. Меньшие значения не позволят достигнуть требуемой мощности, а большие могут быть опасны. Кроме того, напряжение будет зависеть от сопротивления в проволоке нагревателя. Рекомендуется использовать нихромовую проволоку сопротивлением 6 Ом для напряжения 24 Вольта.

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Как правильно собрать термофен своими руками

Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками. Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея. Торцы и места вывода спиралей стоит также покрыть слоем клея.

Схема сборки термофена

Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея

Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания. Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат. Это даст возможность регулировать напряжение.

На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.

Затем к корпусу крепится сопло. Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другие разного диаметра.

Необходимый инструмент

Для того, чтобы сделать фен для пайки своими руками потребуются следующие инструменты:

лобзик;
пассатижи;
ножовка;
электродрель;
линейка;
штангенциркуль;
кисть для клея;
тиски;
измерительные электроприборы;
паяльник;
отвертки.

С этим минимальным списком инструментов можно сделать простой паяльный фен самостоятельно.

Конструкция самодельного фена для пайки микросхем

Она состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.

Паяльный фен своими руками

При изготовлении применяются:

Материалы с хорошими термоизоляционными свойствами.
Хорошая изоляция мест нагрева.

В первом случае могут возникнуть трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.

Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающих высокую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и держать ручку паяльного фена человеку было комфортно без использования перчаток и жаростойких рукавиц.

Сопло фена обязательно надо сделать металлическим, например стальным, т.к. оно возможно будет соприкасаться с нагреваемыми поверхностями.

Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.

Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основные методы изготовления паяльного фена в домашних условиях

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Описание инструмента

Самодельная паяльная станция с феном частично похожа на строительный фен, только мощность и размеры меньше, устанавливаются специальные мини-насадки для подачи воздуха в небольшую зону. Промышленные варианты исполнения представлены сочетанием паяльника и термофена, а также двумя терморегуляторами, которые позволяют делать воздух горячее или снижать его температуру.

Принцип действия термопаяльника достаточно прост:

Воздушный поток с большой температурой направляется на микросхему, делая ее более пластичной.
Вместе с самой схемой нагреваются и дорожки, к которым нужно провести присоединение того или иного изделия.

Что лучше: профессиональный инструмент или самодельный? При профессиональном предоставлении услуг по ремонту современной бытовой техники и другой электроники лучше всего приобрести прибор, который будет иметь в комплекте сменные насадки. Рано или поздно он окупится. Если ремонт электроники проводится редко, то можно обойтись и самодельным вариантом исполнения.

Требования к оборудованию

Электрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

Соблюдении температурных режимов пайки.
Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
Стабильном воздушном потоке.
При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
Безопасности и удобстве использования.
Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Показатели работы

Простая схема паяльного фена характеризуется следующими показателями:

Температура, до которой будет нагреваться поток воздуха. Профессиональные приборы нагревают воздух до 800 градусов Цельсия, но для самодельного будет достаточно и 600 градусов Цельсия. Более высокая температура понадобится только в том случае, если будет проводиться пайка серебра или алюминия.
Мощность устройства. Для работы с небольшими схемами вполне достаточно 75 Вт. Если устройство собирается для работы с материнской платой или процессором компьютера, то следует повысить мощность до 110 Вт. На мощность оказывают влияние конструктивные особенности нагревательной спирали.

Остальные показатели подбираются при непосредственной сборке фена.

На базе кулера

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.

Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Меры безопасности при работе

Соблюдать технику противопожарной безопасности.
Если установлен регулятор температуры, то нельзя изменять температурный порог резким поворотом регулятора.
Нельзя прикасаться к нагревательному элементу и насадкам во время работы устройства, так как это может привести к серьезным ожогам и другим последствиям.
Менять насадку можно только после выключения и охлаждения паяльника.
Не допускается попадание воды либо другой жидкости на устройство.

При работе с устройством рекомендуется проветривать помещение во избежание отравления парами.

Как сконструировать самодельный термофен?

Мы ориентируемся на максимальную экономию средств. Поэтому список покупаемых деталей должен стремиться к нулю.

Первая константа – это температура

Профессиональные 800 ℃ не нужны, плавить серебро и алюминий не потребуется. При работе даже с самым тугоплавким припоем самодельному фену для пайки микросхем достаточно воздушного потока 600 ℃.

Вторая величина – мощность

Для мелкой работы (удалить неисправную микросхему или припаять SMD светодиод) достаточно значения 75 Вт. Для работы с более крупными элементами (например, процессор на видеокарте или деталь с массивными контактами) потребуется 100-110 Вт.

От этого параметра зависит подбор основного элемента конструкции – нагревательной спирали. Проволоку можно взять от старой электроплиты. Этого добра хватает в любом чулане или кладовке.

Толщина материала 0,4-0,5 мм

Поскольку самодельный паяльный фен имеет компактные размеры, спираль должна хорошо держать форму. Более толстое сечение потребует большего тока. Базовое значение силы тока 4 А. В зависимости от источника питания, подбираем сопротивление.

Важно! Для таких приборов нежелательно использовать опасное напряжение. Плотно скомпонованные детали могут прикоснуться к корпусу и вызвать утечку, что приведет к поражению электротоком.

Оптимальное значение напряжения 24-36 В. Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом.

Отмеряем нужную длину и формируем спираль на изоляторе. Подойдет керамическая трубка 4-5 мм диаметром.

Проволоку можно закрутить на плоской пластине, тогда получится более качественный теплообмен. Лепестки расположатся на удалении от изолятора.

На иллюстрации виден воздуховод, собранный из корпуса автомобильного прикуривателя и кусочка мебельной трубы.

Корпус собственно нагревателя выполнен из пальчиковой батарейки, или аккумулятора. Стакан достаточно прочный, главное – хорошо вычистить его от остатков электролита.

Внутрь закладывается слой стеклоткани или слюды от старого паяльника. Это предотвратит замыкание спирали о стенки корпуса.

Сопло можно выполнить из резьбовой втулки от патрона для лампы. Внутренний диаметр 4-5 мм как раз формирует необходимый поток воздуха.

Втулка закрепляется на выходе из стакана корпуса. Фактически, на этом этапе самодельный фен для пайки горячим воздухом готов. Осталось настроить вентилятор и закрепить рукоятку. Можно использовать ручку от напильника или старого паяльника.
Для такого размера воздуховода лучше применить нагнетатель воздуха центробежного типа. Конструкция собирается из плоского вентилятора и кусков ненужного пластика.

В боковое отверстие нагнетается достаточно интенсивный поток воздуха. Питание вентилятора не имеет значения, подбираем напряжение в соответствии с общим блоком.

Конструкция крепится к воздуховоду. Фланец можно спаять самостоятельно из жести (температура в этой области небольшая), либо подобрать готовый элемент. Термофен собирается своими руками из чего угодно.

Подключаем всю конструкцию к блоку питания. В зависимости от сложности источника напряжения и тока, можно организовать несколько температурных режимов с плавной регулировкой.

Откалибровать переключение несложно: выставляем регулятор в различные положения, и производим замер температуры воздуха на выходе из сопла. Для этого используется мультиметр с термодатчиком.

Паяльный фен готов, он собран своими руками буквально из мусора.

Если надо более тонкое сопло (для точных работ), можно в качестве корпуса нагревателя использовать стеклянную трубку из магазина медтехники. Это закаленное стекло с острым носиком. Остальная конструкция собирается аналогичным образом.

Основные детали и материалы

Давненько у меня валялся без дела этот вентилятор. Такие 40-миллиметровые вентиляторы раньше широко использовались в PC 486 и видеокартах.

Для данного узла потребуется минимальная доработка. Нужно будет повторно просунуть провод в узел крепления.

Для воздуховода нагревателя у меня не нашлось трубки подходящего диаметра, и я её позаимствовал у десятиваттного резистора типа С-5-5. Чтобы освободить трубку от внутренностей, спилил напильником один из её закатанных краёв.

Не рекомендую использовать для воздуховода нагревателя керамику или кварцевое стекло, так как эти материалы могут разрушиться при случайном попадании флюса или смывки на разогретую поверхность. Скажу по секрету, первые опыты я делал с керамическим воздуховодом нагревателя, который разрушился при первом же тепловом ударе. Так что, лучше выбрать сталь или, на худой конец, какой-нибудь цветной металл.

Для того чтобы не возиться с изготовлением слюдяного каркаса, я использовал проволоку диаметром 1,2мм от какого-то реостата. Думаю, подойдёт проволока диаметром 0,5-1,5мм. Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким.

Слюда понадобится для изготовления прокладки, которая изолирует спираль от трубки нагревателя. Стеклоткань будет служить теплоизоляцией между трубкой нагревателя и корпусом фена.

Для того чтобы было удобнее работать с непокорными материалами, нужно воспользоваться «Резиновым клеем», «Клеем 88Н» или клеем «Момент». Слюду можно наклеить на стеклоткань или даже бумагу. Стеклоткань можно просто проклеить и подсушить. В последствие, клей выгорит, но на этапе сборки окажет незаменимую помощь.

Спираль нагревателя нужно намотать с таким расчётом, чтобы она вставлялась в трубку с зазором, который впоследствии придётся заполнить слюдяной прокладкой. Если удастся найти трубку подходящего диаметра, то можно вставить конец провода в трубку и лишь после этого намотать спираль. У меня такой трубки не нашлось, поэтому я просто намотал провод на металлический прутик, а потом ввернул центральный провод внутрь спирали.

Много раз использовал эти чудесные изделия для решения совершенно нетипичных задач. В данном случае, электротехнические клеммники будут передавать ток от кабеля к спирали и фиксировать положение спирали относительно переднего края трубки (для предотвращения замыкания спирали на корпус).

Для изготовления корпуса фена будем использовать жесть, полученную от любой негофрированной консервной банки.

Часто цилиндрическая поверхность банок скрыта этикеткой. Если ещё в магазине провести ногтем по боковой поверхности банки, то можно легко распознать банку с гладкой боковой стенкой.

Из цилиндра пятиграммового шприца изготовим ручку фена.

Термофен для пайки микросхем своими руками: принцип работы устройства и простые способы изготовления

Современному электронщику или радиолюбителю помимо обычного паяльника в своём арсенале просто обязан иметь паяльный фен. Кроме простых полупроводников, сейчас приходится паять и микросхемы, а это подразумевает наличие подобного оборудования.

Но проблема в том, что заводские приборы имеют высокую стоимость, и человеку, который занимается этим видом деятельности в качестве хобби, совершенно ни к чему такие траты.

Именно поэтому стоит сделать термофен для пайки микросхем своими руками практически из подручных материалов.

Несмотря на разнообразие моделей фенов для пайки, все они имеют общее устройство и принцип работы. Любой фен, в том числе и бытовой для сушки волос, работает по аналогичной схеме. Разница лишь в том, что последний имеет меньшую температуру потока воздуха.

В остальном все приборы имеют практически одинаковую конструкцию, в которую входят:

Корпус.
Нагревательный элемент.
Вентилятор, нагнетающий поток воздуха.

Как можно заметить, устройство паяльного фена крайне простое, что позволяет сделать его самостоятельно в домашних условиях, сократив расходы до минимума.

Ведь если профессионалы, которые пользуются подобной техникой постоянно, вполне могут позволить себе купить и заводскую модель, а то и паяльную станцию, то для любителя, занимающегося радиоэлектроникой изредка, лучше будет немного сэкономить. Изготовленный своими руками фен для пайки будет наилучшей альтернативой.

Создавая такую конструкцию, стоит учитывать, что температура выходящего воздуха может достигать 850 градусов Цельсия, это значительно более высокие показатели, чем у фена для сушки волос.

Поэтому необходимо понимать, что корпус и ручка устройства должны быть термостойкими и обладать низкой теплопроводностью, чтобы избежать повреждения руки при использовании.

Можно сделать и стационарную модификацию, но этот вариант менее удобный, ведь в таком случае придётся подносить непосредственно саму плату к аппарату, что не всегда практично.

Самой большой проблемой при создании самодельного паяльного фена своими руками является именно нагревающий элемент, так как извлечь его из какой-либо аналогичной вещи не получится. Поэтому придётся сделать этот элемент самостоятельно.

Для этого необходимо взять нихромовую проволоку сечением от 0,4 до 0,8 мм и смотать в спираль с диаметром кольца от 4 до 8 мм. Полученную спираль следует намотать на термостойкий материал.

Лучше всего для этого подойдёт кварцевая или фарфоровая трубка, к примеру, корпус от резистора, деталь галогенной прожекторной лампы или от старого фена.

Не стоит забывать и про безопасность. Так как фен для пайки работает от электричества, следовательно, придётся подумать и о безопасном источнике питания.

Безусловно, создаваемый фен-паяльник можно запитать и от розетки напряжением 220 В, однако умельцы рекомендуют использовать источники напряжением 24—36 В, что более безопасно, особенно если в результате эксплуатации возникнет утечка на корпус. Оптимальным вариантом станет блок питания на 24 В.

Изготовление прибора своими руками

Фен для пайки микросхем должен быть не только удобным и безопасным, но и дешёвым по затратам. Следовательно, предпочтительнее использовать доступные подручные средства. Тем более что особых требований к дизайну конструкции нет, а это позволяет дать волю воображению. Главное, чтобы полученное в результате изделие отвечало не эстетическим, а техническим требованиям.

Основные требования к таким устройствам включают в себя совсем немного пунктов:

Температура. Для пайки микросхем и другой подобной атрибутики вполне хватит температуры 600 градусов Цельсия. Однако, если предполагается паять серебро или алюминий, температура должна быть не менее 800 градусов. Но подобными работами занимаются крайне редко, так что вполне хватит и 600.
Мощность. Здесь так же всё зависит от того, какие работы предполагается выполнять. Если необходимо просто выпаять сгоревшую микросхему или диод, то мощности в 75 Вт будет вполне достаточно. А вот когда требуется работать с процессорами или чем-то подобным, то мощность устройства должна составлять не менее 100 Вт.
Толщина спирали. Учитывая то, что фен для пайки должен быть компактным, толщину спирали выбирают в пределах 0,4—0,5 мм. Она хорошо держит форму и при этом не требует больших токов. А вот сечение больших размеров хоть и ведёт себя хорошо в конструкции, но требует повышения тока, что в этом случае будет не очень удобно.
Напряжение. В комплектации самодельного паяльного фена будет использован блок питания напряжением 24 В, что является оптимальной и безопасной величиной. Если использовать напряжение меньших размеров, то необходимой мощности не добиться. При заданном же напряжении сопротивление спирали должно быть около 6 Ом.

Порядок выполнения работы

Прежде всего, отмеряется необходимая длина нихромовой проволоки, которую следует намотать в виде спирали на керамическую трубку диаметром около 5 мм. Следует отметить, что если проволоку предварительно накручивать на плоской пластине, получившаяся форма позволит значительно повысить теплообмен, а это как раз будет крайне желательно.

Воздуховод можно сделать из любого термостойкого материала, хорошо для этих целей подойдёт кусок метельной трубки. Для корпуса нагревателя и вовсе можно использовать корпус от пальчиковой батарейки или похожего аккумулятора.

Здесь главное, чтобы в его стенках не оставалось электролита. В свою очередь, чтобы спираль нагревателя не соприкасалась со стенками корпуса, внутрь закладывается или слюда от старого паяльника или же стеклоткань.

Проще говоря, любой негорючий материал, который одновременно с этим является токоизолирующим.

Все детали необходимо аккуратно и надёжно соединить между собой, после чего основная часть конструкции паяльного фена уже готова. Остается только прикрепить рукоятку и, собственно, вентилятор.

В качестве рукояти можно использовать ручку от старого паяльника. Если таковой в наличии нет, то вполне подойдёт любой материал, имеющий низкую теплопроводность. К примеру, эбонит, который легко обрабатывается и обладает всеми требуемыми качествами.

Что касается нагнетателя воздуха, то подойдёт практически любой вентилятор или компрессор для аквариумов. Однако в этой конструкции все же предпочтительнее использовать небольшой вентилятор от компьютера, установленный и закрепленный в пластиковый корпус — получается довольно надёжная и одновременно симпатичная конструкция.

Когда нагнетатель готов, его необходимо присоединить к воздуховоду. Делают это с помощью фланца, который можно изготовить из жести. В месте крепления температура будет не очень большой, поэтому такой материал вполне подойдёт для этих нужд.

Бывают случаи, когда необходимо сопло более тонкого диаметра. Добиться этого можно разными способами, но наиболее интересный является использование стеклянной трубки, купленной в магазине медтехники. Эта трубка изготовлена из закалённого стекла, что позволяет использовать её при высоких температурах.

Вариант конструкции из паяльника

Можно сделать самодельный паяльный фен и из обычного паяльника. Хотя у такого приспособления имеются некоторые недостатки, при этом он удобен, дешёв и быстр в изготовлении, что является неоспоримым преимуществом.

Такой паяльный механизм не требует особых затрат и доработки, но основным минусом, который может показаться в некоторых случаях значимым, является то, что температуры выше 300 градусов с его помощью добиться не получится. Однако для работы с SMD конструкциями это вполне хватит.

Для того чтобы сделать из паяльника термофен для пайки своими руками, потребуется совсем немного усилий. Для начала необходимо подобрать нагнетатель воздуха. В этом случае как раз хорошо подойдёт компрессор для аквариума.

Саму металлическую конструкцию вынимают, обматывают фольгой и медной проволокой, таким образом увеличивая ее теплоёмкость. После этого её снова плотно вставляют в деревянную ручку, в которой предварительно просверливают отверстие под питающий провод.

Жало вынимается и вместо него вставляется металлическая трубка подходящего диаметра, которая будет выполнять роль сопла.

Остаётся лишь герметично заделать отверстие с проводом питания и вставить в верхнюю часть ручки шланг от компрессора, также герметично закрепив его в отверстии.

Теперь самый простой паяльный фен готов к использованию. После включения питания происходит нагрев соответствующей части. Воздух, поступающий от компрессора, нагревается и выходит из трубки-сопла, что и позволяет использовать полученную конструкцию для осуществления паяльных работ.

Простая минипаяльная установка

Можно придумать бесчисленное множество моделей паяльного фена — здесь всё зависит от фантазии мастера. К примеру, существует еще один вариант устройства, который является миниатюрным и удобным прибором. Сделать его можно из простой баночки от лекарств. Причём его возможности сравнимы с паяльной станцией заводского производства.

Всё что понадобится для его изготовления, это:

Баночка от лекарств.
Корпус от конденсатора.
Хороший блок питания, способный регулировать подаваемое напряжение.

Баночку от лекарства обрезают таким образом, чтобы там поместился маленький вентилятор, который должен быть установлен на дне баночки. В алюминиевый корпус от конденсатора вставляют спираль. Здесь же делают сопло, и всю полученную конструкцию плотно вставляют в горлышко баночки. Затем необходимо вывести необходимые провода и примотать изолентой дно баночки к остальной конструкции.

Таким образом, получается простой, и очень удобный в работе термофен для пайки. При этом блок питания на контроллере позволяет менять требуемую температуру от необходимости проводимых работ.

Как сделать паяльный фен своими руками

Радиолюбители, которые намерены самостоятельно изготовить паяльный фен, обязаны знать то, что для создания такого устройства может подойти абсолютно любой старый аппарат. Иногда можно использовать кусок трубки из металла. Такие металлы, как медь и алюминий для этой работы не подходят. Конечно, необходимо учесть такой факт, что при нагреве элемент может стать очень горячим и увеличит массу паяльника, а это сделает его использование некомфортным в течение большого отрезка времени. Из этого следует, что необходимо использовать только специализированную жароустойчивую ткань.

Паяльные фены в основном делаются стационарного исполнения. В этом случае нужно хорошо зафиксировать изделие на неподвижной основе и передвигать плату при пайке схемы. Конечно, такая конструкция имеет много недостатков. Чтобы сделать паяльный фен своими руками, очень часто применяют устаревшие фены, потому что они оборудованы пластинами из слюды, которые могут выдержать большую температуру. Для этого элемента нужно сделать специальное основание, которое будет хорошо переносить большие нагрузки.

Нагревательные спирали необходимо делать только из довольно мягкого нихрома. Фехраль для этой цели не подходит, потому что он очень жесткий. Большое внимание стоит уделить максимальной мощности паяльного фена, так как флюс не сможет расплавиться из-за недостаточной температуры. Но стоит напомнить, что при слишком большой температуре радиодетали могут выйти из строя.

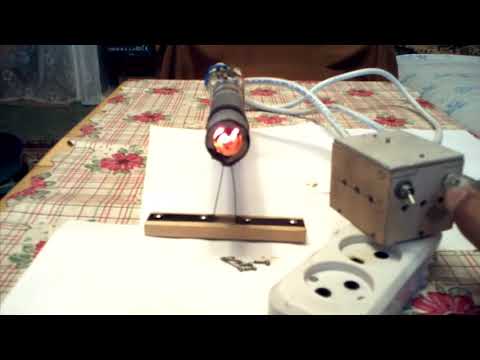

Процесс изготовления

Самодельный термофен в домашних условиях можно собрать не только из обычного бытового, но и из традиционного паяльника, а точнее, из его корпуса. «Внутренности» паяльника нужно с большой аккуратностью извлечь, а металлическую трубку-корпус и ручку оставить в сохранности. Также необходимо взять галогенную лампу, мощность которой составляет от 1,5 до 2,2 кВт. Она будет организовывать кварцевый изолятор, для этих целей лампа не обязательно должна быть рабочей, подойдет и перегоревшая.

Алмазным станком производят срезку сплющенных концов, после чего получают кварцевую трубку. На одном из концов трубки подготавливается отверстие, через которое будет выведен нагреватель. Нагревательным элементом в этом случае становится нихром определенной толщины – от 0,3 до 0,7 мм. Использование нихрома большего диаметра приведет к увеличению периода охлаждения провода. Чтобы оборудование работало точно и верно, нужен регулятор для настройки.

Рекомендуемым диапазоном напряжения термофена является промежуток от 24 до 36 Вольт. Меньшее значение, например, 12 Вольт не позволит работать агрегатом с нужной степенью мощности. Большее напряжение может быть опасно.

Собирают фен (или мини-фен, в зависимости от размера) таким образом:

формируют спираль – ее нужно сделать самостоятельно;
внутрь спирали вставляется кварцевая трубка – эта работа потребует большой аккуратности, конец необходимо удлинить при помощи провода;
чтобы температура не превышала допустимую, трубка должна быть равномерно обмотана фольгой;
фольгированную трубку необходимо совместить с металлической обоймой корпуса, после этого произвести фиксацию провода с той стороны, с которой находится ручка;
далее трубка обматывается шнуром из асбеста, после этого она самостоятельно займет место в центре корпуса, где и будет надежно держаться, не «мотаясь» внутри него;
вывод трубки спереди нужно аккуратностно зажать, не повредив его;
далее в ручку протягивают шланг, через который будет подаваться воздух, его источником в рассматриваемой ситуации станет компрессор, аналогичный аквариумному.

Ошибкой будет полагать, что для сборки термофена достаточно взять нагреватель и вентилятор. Это не так, ведь, чтобы расплавить, к примеру, олово, нужна очень мощная установка, а вышеуказанных предметов недостаточно, чтобы ее собрать. Снижать обороты мотора, чтобы увеличить нагрев, так же опасно, как и уменьшать калибр отверстия. Первое приведет к перекаливанию спирали с последующим ее отключением или обрывом. Второе может спровоцировать плавление самой конструкции.

Преимущества и недостатки фена

Основным преимуществом фена для пайки является способность работать с различными металлами и материалами, поддающимися плавлению. Струя воздуха позволяет нагреть и спаять поверхности. Микросхема, основной конёк паяльного термофена. Его также можно использовать и в быту для различных целей. Позволяет выдать высокий температурный предел 800 0С. Прибор термоустойчив.

Обработка олова устройством позволяет делать шарики для пайки

Недостатков, относящихся к фену для пайки, практически нет. За исключением его дороговизны, и в следствии малодоступности.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

продумать устройство для подачи воздуха;
собрать специальный нагревательный элемент;
оснастить аппаратуру термопарами;
продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

регулировкой температуры;
нормальной мощностью нагревателя;
безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

обычный старый паяльник, работающий от сети переменного тока;
кварцевую трубку для создания камеры нагрева воздушного потока фена;
галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
нихромовый провод толщиной до 0.7 миллиметров;
терморегулятор;
вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
Соединение спирали с проводом питания.
Продевание провода термопары, для регулирования температуры нити накала.
Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
Установка трубки в ручку паяльника, вместо жала.
Центровка трубки при помощи обматывания ее асбестовым шнуром.
Зажатие переднего вывода трубки при помощи обоймы.
Продевание шланга для подачи воздушного потока.
Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

сложности с калибровкой температуры;
регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
трудоемкость работы;
плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

Особенности паяльных станций

Подобная конструкция представлена основным блоком, а также манипулятором-термофеном, отвечающим за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.

Все станции делятся на две группы:

турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.

Первый вариант отличается способностью формирования значительного потока воздуха, а второй помогает пройти ему через действительно узкие насадки.

В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.

Естественно, у термовоздушных станций есть несколько недостатков:

возможность сдуть небольшую деталь;
неравномерное прогревание поверхности;
необходимость различных дополнительных насадок.

Источники

https://intehstroy-spb.ru/spravochnik/osnovnye-metody-izgotovleniya-payal-nogo-fena-v-domashnih-usloviyah.html
https://svaring.com/soldering/instrumenty/pajalnyj-fen-svoimi-rukami
https://obrabotkametalla.info/payat/kak-sdelat-termovozdushnyj-payalnyj-fen-svoimi-rukami
https://srtmx.ru/oborudovanie/samodelnyj-fen.html
https://tokarmaster.ru/osnovy-varki/osobennosti-izgotovleniya-payalnogo-fena-svoimi-rukami.html
https://stroy-podskazka.ru/payalnik/fen-svoimi-rukami/
https://molotok34.ru/spravochnik/payalnyj-fen-svoimi-rukami.html

[свернуть]
