Я решил попробовать сделать состав, и в процессе выяснилось, что это намного проще, чем я думал. Вся суть в том, что работа с предварительно обработанными платами становится намного проще, и время пайки значительно сокращается.

Предупреждение: этот проект содержит работу со свинцовой стружкой. Работайте в хорошо вентилируемой зоне и надевайте маску и перчатки. Также убедитесь, что материалы не попадают в пищу.

Также прочтите эту статью: ссылка

Что вам понадобится:

1. Твердый припой — 50-50 или 60-40. Вы можете использовать припой с флюсом, но не на кислотной основе, поскольку она будет разъедать ваши компоненты.
2. Напильник — мелкий или средний. С более мелким придется потратить больше усилий, но паста будет качественнее.
3. Флюс для припоя — также называется паяльной пастой, но не путайте с реальной паяльной пастой. Убедитесь, что основой пасты не является кислота! Недобросовестные магазины продают такие вещи.
4. Печь, источник огня или духовка.

Эта инструкция включает в себя 12 шагов.

Шаг 1: Подготовьте куски припоя для плавки

1. Разрежьте припой на полоски или кусочки
2. Сделайте емкость для плавления из алюминиевой фольги. Сложите фольгу в несколько слоев, чтобы свинец не просочился и не испортил вашу печь.
3. Сделайте «лодочку» или «миску»

Шаг 2: Подвергните припой температурной обработке

Вам нужно довести твердый кусок припоя до состояния большой капли. Я использовал печь на самом высоком уровне жара в течение 40 минут.

Вы можете также поместить алюминиевую лодочку на металлический противень поверх решетки. Предупреждение: не кладите емкость прямо на источник тепла, так как в алюминии появится дырка и свинец вытечет. После того как припой расплавится, выньте его и остудите. Форма на выходе не имеет значения.

Шаг 3: Охлаждение и предварительная подготовка

Уберите алюминиевую фольгу.

Примечание: удостоверьтесь, что вы полностью удалили следы алюминия, чтобы он не попал в пасту для пайки оловом.

Шаг 4: Измельчение куска припоя

Это просто: при помощи напильника измельчите свинец в мелкий порошок. Обратите внимание, что если вы трете слишком сильно, песок будет слишком крупным и припой начнет нагреваться, поэтому время от времени припой нужно поворачивать.

Обязательно наденьте защитную маску и перчатки!

Шаг 5: Смешайте порошок с флюсом

На фотографии я добавил слишком много порошка во флюс. Мне нужно будет добавить еще флюса.

Шаг 6: Первый тест

После нескольких тестов на платах я решил попробовать смесь в реальном проекте. Для этой цели я взял классический базовый предусилитель и решил пересадить его в ленточный микрофон RCA Varacoustic; предусилитель улучшит звук микрофона, даст ему фантомное питание и его можно будет реально использовать.

Я спешил, чтобы похвастаться, поэтому, к несчастью, не очистил весь фоторезист (синий осадок на некоторых панелях и дорожках). В этих местах припой не сядет должным образом. В следующий раз я вымочу плату в пищевой соде, вместо того чтобы быстро очистить её.

Шаг 7: Добавляем тонкий слой пасты

Я покрыл плату, как мне казалось, тонким слоем пасты. Позже выяснится, что я должен был положить меньше пасты и размазать. Не так важно, где находится припой. Как только флюс и припой расплавятся, припой волшебным образом покроет медные дорожки.

Совет: для лучших результатов травления, экспонирования и лужения эффективно будет очистить плату при помощи кухонного чистящего средства типа Comet, это лучше, безопаснее и быстрее, чем использование ацетона.

Шаг 8: Нагреваем плату — часть 1

Для демонстрации я использовал паяльный фен. Если ваш фен нагревается до 260 градусов Вы можете использовать метод пайки-сварки с оплавлением.

Шаг 9: Нагреваем плату — часть 2

Здесь я сфотографировал процесс на полпути — просто чтобы показать, как паста течет по дорожкам.

Шаг 10: Почти готово

После того как припой полностью растекся по плате, сверху останется слой флюса, который нужно будет очистить используя Comet или мыло с водой. Вы можете использовать абразивы, чтобы избавиться от флюса.

Шаг 11: Финальная версия платы

Как вы видите, для первой попытки вышло неплохо — никаких перебоев в дорожках! Сборка платы становится очень простой. Вы можете таким же образом крепить SMD детали к плате (я попробовал, на плате есть несколько элементов SMD, которые легко прикрепились).

Шаг 12: Конечный результат

В результате вышел экономный и нетрудоемкий способ заменить канифоль, которой хватит надолго.

masterclub.online

Изготовление флюса BGA в домашних условиях – Ремонт электронной техники

Основные качества флюса BGA:
1)его можно не отмывать после пайки (неактивный + не оставляет грязи)
2)способность растекаться под чипом
3)рабочая температура- около 220°С

Оказалось, что доступных компонентов, годных для изготовления какого-либо флюса, не так уж и много. Вот их список:
канифоль (неактивный)
Хлорид аммония (неактивный; 338°C)
соляная кислота
хлористый цинк (температура плавления сухого 318°C, кипения- 732°C)
ацетилсалицилова кислота (140°С)
карбонат натрия (820°С)
глицерин (160-290°С)
воск (защитный флюс)
стеарин (защитный флюс)
вазелин (защитный флюс)
олеиновая кислота (защитный флюс для пайки алюминия; содержится в оливковом масле)
машинное масло (защитный флюс для пайки алюминия)

В процессе эксперментов я выработал три флюса, которые можно сделать из доступных материалов:

Флюс №1
Глицерин. Просто чистый обезвоженный глицерин. Очень неплох как флюс и имеет высокую температуру кипения, что не позволит ему быстро выкипеть.
К сожалению, чем разбодяжить и загустить глицерин я не нашёл. Поэтому применяю его в чистом виде. Получить его можно упариванием аптечного глицерина. Для этого его нужно продержать при температуре близкой к температуре кипения сутки или более, пока объём не сократится втрое. После использования нужно промывать.

Флюс №2
Глицерин с аспирином. Приготавливается растворением ацетилсалициловой кислоты в горячем глицерине. Имеет кашеобразное состояние. Слишком хорош как флюс. После использования тоже нужно промывать.

Примечание:
Аспирин- неактивный флюс. И в этом я убедился, измазав в расплавленной ацетилсалициловой кислоте мягкий медный провод, и продержав его так неделю. Никаких следов коррозии после этого на проводе небыло.

Флюс №3
Воск с канифолью. Приготавливается растворением канифоли в горячем воске. Воск здесь в качестве основы, позволяющей небольшим количествам канифоли равномерно растечься под чипом. Довольно сностный флюс, немного хуже канифоли. Имеет недостаток- оставляет грязь как от канифоли. Думаю, если канифоль удастся очистить (например перекристаллизацией), то такой флюс тоже можно использовать для BGA. Главное преимущество- не нужно смывать после пайки.
Флюс довольно густой, но от этого лишь страдает удобство его нанесения.

electro-repair.livejournal.com

Как сделать флюс своими руками

Флюс представляет собой не что иное, как соединение, органического или неорганического происхождения, которое предназначено для ликвидации оксидов на поверхности спаиваемых материалов, уменьшения силы поверхностного натяжения, увеличивания равномерности распространения плавленого припоя.

Припой – это металлический сплав, при помощи которого осуществляется спаивание двух материалов. Этот легкоплавкий сплав можно приготовить самостоятельно, зная принципы связывания различных материалов посредством температурного воздействия.

Разновидности

Соединить материалы возможно воздействием конкретной температуры на область шва. В зависимости от типа материала данный показатель находится в диапазоне от 50°С до 500°С и более. Температура плавления  флюса должна составлять большую величину, нежели температура плавки металлов, которые необходимо спаять.

Выбор флюса обусловлен такими параметрами, как:

✒ Характеристики материалов, которые необходимо соединить;

✒ Температуры плавки припоя и соединяемых металлов;

✒ Размеры поверхностей;

✒ Прочность и стойкость к коррозии.

Флюсы классифицируются на 2 группы – твердые, имеющие высокую температуру плавки, и мягкие с низким температурным порогом.

Также флюсы отличаются по своему физическому состоянию. Они имеют различные формы выпуска: жидкую, пастообразную либо в виде порошка. Имеются и специализированные пасты, которые содержат частички припоя вместе с флюсом, а современные легкоплавкие сплавы являют собой трубочку из припоя, которая заполнена флюсом.

Флюсы различаются и по составу: бывают на водной основе и без содержания воды. В зависимости от химических свойств подразделяются на: кислотные и бескислотные. Кроме этого, бывают активированные флюсы, а также составы, обладающие антикоррозийными свойствами.

Как сделать флюс для пайки самостоятельно

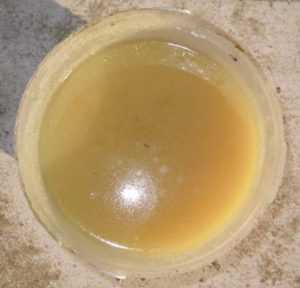

Самым легким методом изготовления флюса самостоятельно считается использование канифольно-спиртовой базы. В сосуд насыпается порошок канифоли, далее он заливается раствором спирта. Спустя время спирт испарится, и флюс приобретет тягучую консистенцию, которая будет удобной для использования при спайке металлических элементов.

Для приготовления флюса, который можно применять для пайки стальных и медных компонентов, используют ацетилсалициловую кислоту, размешенную в лимитированном объеме воды, ацетона либо спирта. В итоге получается жидкий флюс. Его лучше хранить в бутылочке от лака, а при нанесении применять кисточку.

Как правило, для спаивания радиотехнических проводов, в качестве припоя используются небольшие прутики, диаметр которых не превышает 2 мм.

Для изготовления такого припоя следует взять емкость и на дне сделать микроотверстие. Далее необходимо расплавить оловянно-свинцовый сплав и вылить в сосуд. Емкость в этот момент должна быть расположена над металлическим листом. Затем необходимо дождаться застывания прутиков. После этого можно разрезать их на кусочки нужного размера.

zip-24.com

Флюс для пайки своими руками

Флюс – это вспомогательное вещество, использование которого необходимо для качественной очистки разнообразных поверхностей деталей выполненных из металла от процессов окисления. Если выполняется пайка без использования флюса, тогда рассчитывать на правильно выполненные работы не стоит. Поэтому, рекомендуется перед началом работ по пайке разнообразных механических элементов, при помощи использования паяльника, выбрать качественный флюс, который поможет надежно соединить детали. Многие радиолюбители используют флюс для пайки, который делают сами. Этот флюс отличается высокими показателями эффективности в использовании и надежно защищает детали, которые были соединены при помощи пайки.

Особенности использования

Специальные флюсы, самым первым делом применяют для качественного удаления различных загрязнений находящихся на металле соединяемых деталей. Помимо этого, при осуществлении пайки паяльником, флюс надежно защищает металл от процессов окисления и возникновения с течением времени коррозии. Это дает возможность равномерной растекаемости используемого припоя и значительного улучшению общего качества выполняемой пайки различных металлических элементов.

Качественный флюс имеется возможность выбрать при учете показателей соединений и используемого сплава припоя. Имеющиеся остатки используемых флюсов по завершению пайки, рекомендуется убирать с поверхности соединений, потому как они с течением времени могут привести к нежелательному появлению коррозии метала.

Виды флюсов для выполнения пайки

В прямой зависимости от назначения, имеется возможность разделить флюсы на два вида, такие как:

➤ Окислительные флюсы.

➤ Восстановительные флюсы.

Активные флюсы, даже несмотря на достаточно большое распространение не очень хорошо подходят для выполнения пайки современной радиоаппаратуры, потому как их остатки очень быстро могут разъедать места, где производилось соединение различных элементов при помощи пайки паяльником. Канифоль, считается бескислотным флюсом для осуществления пайки разнообразных деталей и очень часто используется радиолюбителями для выполнения работ по пайки различных деталей. Это вещество выполнено на основе использования спирта в который добавляется в требуемом количестве глицерин.

Как сделать флюс самому?

Одним из распространенных и относительно простых способов для того, чтобы сделать флюс для пайки собственными руками, считается использование канифольно-спиртового материала. Перед приготовлением этого флюса, потребуется засыпать в небольшую емкость необходимое количество канифоли и залить раствором с содержанием спирта. Спустя определенное время, спирт полностью испарится и полученный флюс получит требуемую консистенцию. Этот состав очень удобен для расположения данного вещества на элементы различных деталей, которые требуется соединить.

Видео наглядно поможет сделать флюс самостоятельно:

Ну конечно, если Вы не хотите заморачиваться, флюс для пайки можно купить в нашем каталоге!

zip24.by

Чем заменить канифоль при пайке паяльником – варианты флюсов

Любая пайка может быть успешной только при соблюдении всех требований к выполнению процедуры. Одним из главных условий является использования многокомпонентного флюса или обычной канифоли.

В продаже имеется достаточное количество готовых средств. Самым доступным, популярным признана канифоль. Случается так, что материала нет под руками, а припаять что-то нужно срочно.

Приходится соображать, чем можно заменить канифоль без ущерба для результата работы. Благо, выпускается большое количество специальных флюсов, а помимо них, можно использовать подручные средства.

Требования к материалам

Любой флюс предназначен для удаления оксидного налета на металлических деталях, предотвращения окисления при пайке, улучшения распределения припойной массы в рабочей зоне.

Канифоль благополучно справляется с задачей. Соединения получаются качественными и долговечными.

Размышляя над тем, чем заменить канифоль в домашних условиях, следует помнить о необходимости выполнения припоем всех функций.

Замена должна соответствовать ряду следующих требований:

• иметь невысокую температуру плавления и небольшую плотность;
• хорошо расплавляться паяльником;
• не растекаться вне рабочей зоны;
• эффективно растворять оксиды;
• равномерно распределяться по поверхности;
• не вступать в реакции с металлом деталей и припоем;
• подлежать легкому удалению по окончании работы.

Продукты разложения флюса вместе с растворенными оксидами должны легко выталкиваться расплавом припоя из зоны формирования шва.

Натуральная светло-желтая канифоль, похожая на стеклообразную массу, — идеальный вариант. Чем ее можно заменить – подсказывают опытные умельцы.

Аспирин и электролит из батарейки

Многие мастера считают самым доступным вариантом – применение аптечного аспирина.

Обращаем внимание на то, что заменить канифоль шипучими таблетками не удастся. Они содержат наполнители (соединения натрия), которые при пайке не нужны. Поэтому применяют самый обычный простой аспирин.

Таблетки следует растолочь до порошкообразного состояния и растворить в воде или обычном винно-водочном спирте. Можно взять одеколон в качестве растворителя.

Растворяется ацетилсалициловая кислота хорошо. Ее свойств бывает достаточно для очистки поверхности, удаления грязи. Она может заменить канифоль без труда.

Неудобство состоит в необходимости проведения работы под вентиляционной вытяжкой или в проветриваемом месте. Припои без канифоли с аспирином при нагревании выделяет резко пахнущие вредные газы. Дышать ими не нужно и невозможно.

Если аспирина рядом нет, заменить канифоль рекомендуют электролитом от использованной солевой батарейки. Важно, чтобы она не была щелочной.

Жир, смола, янтарь

Хорошо расплавляется, распределяется на поверхности животный жир. Подойдет любой жир как пищевой, так и технический.

Запахи при работе исходят неприятные, но переносить их некоторое время можно без вентиляции.

Многие умельцы, особенно живущие в окружении лесов, применяют обычную смолу деревьев. Она легко плавится, хорошо растекается по поверхности рабочей зоны.

Есть положительные отзывы об использовании смолы елей, сосен. Ее собирают в обычной банки из жести, измельчают, насколько это возможно, а затем потихоньку растапливают на водяной бане.

Расплав нужно постоянно помешивать, убирая из него иголки и древесные частицы. Этот материал по составу максимально приближен к канифоли. Поэтому заменить ее таким способом можно без проблем.

Для пайки железа древесную смолу советуют растворить в пищевом уксусе. Обращаем внимание на то, что применять эссенцию или концентрированную уксусную кислоту нельзя.

Очень подходит для применения в качестве флюса янтарь. Совет приемлем для жителей регионов, в которых янтарь добывают. Всем остальным заменить канифоль янтарем сложно. Цена слишком высока.

Нестандартные способы

Если нет рядом канифоли для пайки, можно использовать материал для натирания смычков. Он лучше очищен. Все свойства сохранены. Стоимость замены будет ощутимой.

Сообразительные мастера, у которых есть припои с флюсом, предлагают замочить его в спирте, дождаться пока канифоль вся растворится. Времени это занимает немного.

Говорят, что таким спиртовым экстрактом заменить канифоль удается с успехом. Спиртовая составляющая постепенно улетучится. Твердый компонент соответствует требованиям, предъявляемым к флюсам.

При работе со старой аппаратурой заменить канифоль можно остатками в местах старой пайки. Нужно прикоснуться туда проводком и паяльником, сделать соединение. Этот метод приемлем для экстремальных ситуаций при не очень высоких требованиях к швам.

Кислоты со стеарином

Случается так, что рядом не оказывается ничего подходящего для замены. Тогда для удаления оксидов подойдет любая кислота, кроме концентрированной серной и азотной.

Для предотвращения окисления металла можно тщательно зачистить его и припой, затем покрыть их стеарином. Стеарин (парафин) можно взять из свечек.

Перед нанесением защитного слоя на металл стеарин нужно расплавить, не перегревая. Защитный слой исключит контакт с кислородом. Пайку следует проводить под стеариновым слоем.

Некоторые мастера, чтобы заменить канифоль, на зачищенную поверхность металла намазывают всем известный клей БФ-6. Паять при этом нужно, сильно прижимая паяльник.

Приведенные способы – это «скорая помощь» паяльщика. При неожиданных ситуациях выход всегда можно найти с помощью простых и доступных средств. Но все же для качества пайки лучше использовать специальные средства.

svaring.com

Спирто-канифольный флюс своими руками

Всем привет! Рад вас всех видеть на своем радиолюбительском блоге посвященном электронике и прочему техническому творчеству. Сегодня на дворе суббота а за окном ноябрь так что готовимся к холодам — зима уже не за горами.

А у меня для вас статья, которая может и не очень большая но она обязательно принесет вам чуток полезной информации . Сегодня я расскажу о спирто-канифольном флюсе СКФ,  о том как можно приготовить его своими руками а также где можно флюс СКФ купить. Читайте статью далее и все узнаете…но, не забудьте подписаться на обновления!

У нас тут есть небольшое оглавление, это так для удобства…

[contents]

Флюс СКФ

Флюсы при пайке применяют в основном для двух  целей:

• С целью улучшения смачиваемости спаиваемых деталей припоем

Поверхности спаиваемых деталей могут  иметь плохую смачиваемость. В этом случае припой будет скатываться в шарики подобно капелькам воды на жирной посуде. Флюс способствует более лучшему распределению припоя по поверхности спаиваемых деталей, припой растекается  и равномерно покрывает спаиваемую поверхность.

• Для защиты от оксидной пленки (эта пленка препятствует нормальному процессу пайки)
