Газовая горелка для казана: как сделать своими руками

В походах можно приготовить множество вкусных и сытных блюд. Одно из таких — восточный плов. Именно на костре он получается особенно ароматным и изысканным. Его приготовление требует соблюдение определенных правил, без которых плов будет обычной кашей. Одно их таких условий — температурный режим. В случае с костром, достичь поддержание огня на определенном уровне достаточно сложно. Здесь понадобится беспрерывное слежение за пламенем, а это очень утомительно. Если принято решение готовить плов в казане на природе, то можно соорудить для этого специальную горелку. Работать она будет на газу, благодаря чему можно отслеживать и варьировать уровень пламени. К тому же такое устройство не будет оставлять на поверхности казана копоти и нагара.

Содержание

1 Выбираем подходящий казан
2 Процесс создания газовой горелки

Выбираем подходящий казан

В идеале емкость для использования на природе должна быть округлой, компактной и легкой. Лучше остановиться на варианте из алюминия, хотя чугунный казан — это классика, но использовать его лучше в домашних или дачных условий.

Стенки казана должны быть достаточно толстыми, чтобы выдержать постоянное воздействие высоких температур. Специфика всех походных емкостей такова, что их шаровидное дно неустойчиво и ставить такие казаны нужно только на специальные подставки кольцевидной формы. Если поставить посудину на обычный мангал, он может перевернуться.

Не рекомендуется выбирать казан с плоским дном, т.к. полноценного плова в них не получится. Его днище нагревается быстрее и сильнее, нежели стенки и блюдо будет постоянно подгорать и готовится неравномерно.

Процесс создания газовой горелки

Газовое устройство продается в готовом виде в магазине, но можно попробовать смастерить горелку своими руками. Таким образом, она будет полностью отвечать вашим требованиям. Для работы понадобится:

специальный регулятор для подачи топлива к горелке;
набор форсунок;
стальная трубка диаметром 1 см, толщиной стенок до 2,5 см;
сверла;
шланг для подачи газа;
узел для монтажа газового баллона;
горелка.

В качестве топлива подойдет как чистый газ, так и его аналоги — пропан или пропано-бутановый состав. Процесс создания устройства следующий.

Корпус горелки делают из стали шириной 2 см. В ней проделывают 2-4 отверстия по 1 мм для обеспечения доступа кислорода. Подобные отверстия необходимы в рассекательном стержне и в корпусе. Их диаметр уже 5 мм.
Рассекатель помещается в корпус методом прессования.

Внутри устройства устанавливается фланец с зазором от 0,6 мм.
Для форсунки с помощью стального прута и сверла номер 2 делается глухое отверстие. Необходимая дистанция до выходного участка ориентировочно 1,5 мм.
Для перемычки используют сверло номер 4. Созданное отверстие нужно зачеканить, а торец доточить. Делают это так, чтобы наконечник трубы спокойно сел на форсунку.
На конец трубы надевается ткано-резиновый шланг, который потом подсоединяется к баллону. Хомутом шланг крепко соединяется с трубой, чтобы избежать утечки.
Корпус с рассекателем монтируется на резьбу форсунки.
Вокруг форсунки сооружается воронка, чтобы от ветра не потух огонь.

После этого самодельная горелка готова. Теперь нужно ее протестировать на предмет неисправностей. Если все сделано по правилам, то пламя будет гореть ровно, не образовывая черного дыма. Обязательно нужно проверить герметичность всех стыков. Собранное устройство крепится к подставке. Она должна быть достаточно крепкой, чтобы выдержать вес казана и высокую температуру. Регулировать температуру горения можно вентилем.

подробный инструктаж по изготовлению самодельной горелки

Содержание [клик]

Для загородных домовладельцев и просто тех, кто любит делать полезные вещи по дому, время от времени нужно расплачиваться. Для этого подойдет газовая горелка, с помощью которой можно нагреть детали для их последующей обработки, сварить или отремонтировать крышу.

Согласитесь, сейчас купить в строительном магазине высокотемпературную горелку не проблема, но такой прибор будет стоить в несколько раз дороже самодельного. И горелка будет работать не хуже заводского аналога.

Из нашего материала вы узнаете, как собрать газовую горелку своими руками на пропане, какие инструменты и материалы для этого понадобятся.

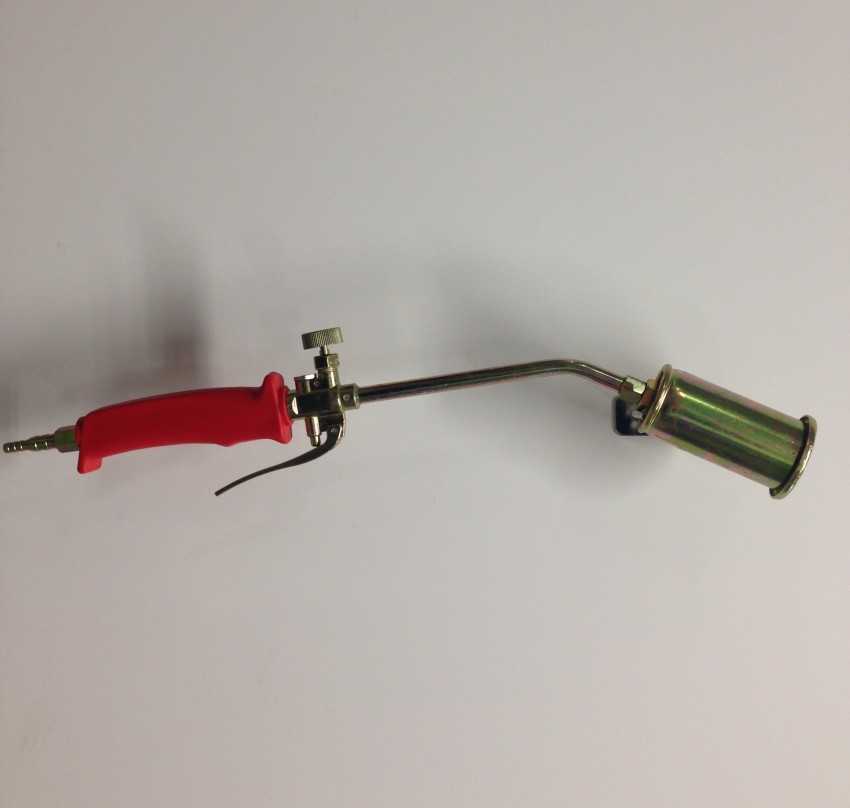

Устройство пропановой горелки

Прежде чем приступить к самостоятельному изготовлению газовой горелки, стоит разобраться с ее конструктивными особенностями и принципом работы.

Обычно пропановая горелка состоит из следующих элементов:

рамка;
рычаг;
распределительная насадка;
газовая труба;
газовая труба;
баллон с пропаном;
адаптер;
хомуты для фиксации.

Пропан подается из баллона по шлангу. Объем газа регулируется рабочим клапаном на баллоне, но в целях безопасности также стоит установить редуктор.Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации дизайн может незначительно отличаться

Запорный вентиль используется для открытия / закрытия подачи газа. Он расположен за главным клапаном. Интенсивность пламени регулируется с помощью рабочего клапана.

К одному концу газовой трубы, по которой подается газ, подсоединяется специальная форсунка, на конце которой находится ниппель. Ниппель вместе с газовой трубкой помещается в металлическую чашу, где и происходит собственно создание горючей смеси.

Кроме того, горючая смесь через форсунку под давлением попадает в зону горения. Для поддержания равномерного процесса горения в сопле предусмотрены отверстия.

Ознакомившись с конструктивными особенностями устройства, можно приступать к изготовлению газовой горелки своими руками, тем более что это не так сложно, как может показаться на первый взгляд.

Инструкции своими руками

Далее мы поговорим о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Чтобы создать простейшую горелку, не потребуется много усилий и навыков, но вам придется потрудиться, чтобы создать два других варианта.

Вариант 1 — простейшая горелка из отрезка трубы

На постройку такой горелки уйдет совсем немного времени и сил. Но к процессу создания самоделок нужно подойти со всей ответственностью, ведь работать придется со взрывоопасным веществом, а любые ошибки в конструкции устройства могут привести к печальным последствиям.

С помощью такого устройства можно нагреть металлические заготовки для ковки или нагреть их перед сваркой, а также можно отремонтировать битумную крышу. Для хозяина частного дома такая самоделка на ферме точно не будет лишней.

Правильно сделанная пропановая горелка прослужит долго. С его помощью вы можете выполнять множество повседневных задач без использования ряда дорогостоящих инструментов

Чтобы сделать самодельную газовую горелку, вам потребуются следующие инструменты и материалы:

два отрезка трубы разного диаметра;
союз;
газовая труба;
адаптер;
баллон с пропаном;
сварочный аппарат;
болгарский.

Когда у вас будут готовы все инструменты и материалы, вы можете приступить к сборке пропановой горелки. Но для начала рекомендуем ознакомиться с правилами безопасной работы с болгаркой.

Фотографии из необходимо взять трубу диаметром 40 мм и с помощью болгарки отрезать от нее кусок необходимой длины. Кроме того, необходимо сгладить неровные края участков на трубе. Чтобы выровнять края внутри детали, можно использовать напильник и шлифовальный станок подходит для шлифования внешнего края. Найдите трубку с диаметром чуть меньшего, чем наша деталь, и приварите фитинг с помощью газовой сварки. Что делать, это приварить противоположное отверстие трубы с фитингом, отшлифуйте и просверлите отверстие диаметром 0,9мм. Чтобы проверить работоспособность самодельного изделия, не нужно сразу приваривать. Лучше приварить три металлических стержня, проверить работу и только потом окончательно сварить. Подсоединить собранный прибор на «тяге» к баллону с газом и проверить его работоспособность. Если все в порядке, вы можете приступить к окончательной сборке, после проверки правильности работы горелки вы можете удалить металлические стержни, сварить детали и покрасить прибор термостойкой краской. Можно приступить к окончательной сборке устройства и подсоедините его к баллону с пропаном. Для вашей безопасности вам нужно только подключить горелку через редуктор. Шаг 1 — отрежьте кусок трубы для горелки. Шаг 2 — отшлифуйте полученный кусок. Шаг 3 — подсоедините фитинг к трубе. Шаг 4 — приварите заднюю часть трубы. Шаг 5 — собрать устройство Шаг 6 — проверить работоспособность горелки Шаг 7 — собрать и покрасить изделие Шаг 8 — подключить горелку к баллону

Как видите, в самостоятельной сборке газовой горелки нет ничего сложного. После изучения инструкции и наличия под рукой необходимого набора инструментов и материалов сборка устройства займет не более часа.

Вариант 2: мощная газовая горелка

Также предлагаем попробовать собрать более сложную конструктивно, но и более мощную горелку.

Для создания этого варианта потребуется немного больше инструментов и материалов, но результат вас не разочарует.

Такую пропановую горелку можно использовать, например, для плавки металла в кузнице, выжигания сорняков на собственном участке и для других целей

Итак, для постройки пропановой горелки потребуется подготовить следующие материалы:

шарниры — 1/2 «и 1/4”;
шток с резьбой — 1/2 «и 1/8”;
колпачок с внутренней резьбой — 1/8”;
стопа — 1/4 «* 1/8”;
соска — 1/2”;
быстроразъемное соединение для газового оборудования низкого давления;
регулятор мощности пропановый — 0,068-0,34 атмосферы;
резьбовой герметик;
лист;
саморезы;
наконечники — 6,4 мм и 0,8 мм.

лучше отдать предпочтение латунным изделиям. Также для конструирования самодельного изделия понадобится следующий набор инструментов: гаечный ключ, дрель, кернер, припой и флюс, паяльная лампа.

После того, как вы подготовили все необходимое, можно приступать к сборке устройства.

Фотографии из Для начала проделаем в латунном колпачке отверстие диаметром 0,8 мм. А затем на стальной трубе около конца линии резьбы сверлом 3,2 мм просверлим еще 4 отверстия, в ниппель приваривается латунный ствол, а ниппель, в свою очередь, вкручивается в стык. Затем прикрепите втулку к концу металлического наконечника. Для повышения надежности соединений необходимо использовать резьбовой герметик. Соединить латунную заглушку с отверстием, просверленным резьбовым цилиндром, и затянуть соединение до упора. Получившуюся деталь вкручиваем в вязку, вырезаем кусок листового металла необходимого размера, формируем из него конус. Далее прикручиваем конус саморезами к концу металлической трубы. Присоединяем стальную трубу к латунному штуцеру. Затягиваем латунную втулку с другой стороны жиклера. А потом вкручиваем башмак в латунную втулку. В конце устанавливается быстросъемное соединение для газового оборудования низкого давления. После сборки устройства его можно подключить к баллону с пропановым газом. Для этого к баллону подключают регулятор подачи газа, а к горелке — быстросъемный газовый штуцер. После соединения всех деталей в обязательном порядке необходимо проверить все стыки на утечки газа. Самый простой способ — смазать стыки мыльной пеной. Если начинают появляться пузырьки, соединения не герметичны. Если утечек не обнаружено, можно приступить к проверке и эксплуатации пропановой газовой горелки. Шаг 1 — Просверлите отверстия для прохождения газа Шаг 2 — Соберите узел ниппеля Шаг 3 — Соберите сопло сборка Этап 4 — Изготовление форсунки горелки Этап 5 — Соединение полученных деталей Этап 6 — Подсоединение горелки к баллону Этап 7 — Проверка на утечки газа Этап 8 — Проверка собранной горелки

Во время работы не забывайте, что пропан — взрывоопасный газ и любое несоблюдение правил техники безопасности может привести к необратимым последствиям.

Поэтому перед тестированием устройства необходимо обязательно проверить все соединения на герметичность. И только убедившись в отсутствии протечек, можно приступать к работе с самоделками.

Вариант 3 — модель с миниатюрной горелкой

Рассмотрим еще один вариант газовой горелки на пропане. Эту миниатюрную газовую горелку часто называют горелкой Бунзена.

Особенностью этого устройства является то, что его можно свободно держать в руке, не опасаясь получить ожоги. Попробуем собрать своими руками.

Для работы вам понадобятся:

Старая газовая горелка.
Тонкая медная трубка 10 метров.
Медная проволока.
Игла с медицинским шприцем.
# 8 Болт.

Подготовив все необходимые материалы, вы можете приступить к созданию наших самодельных изделий.

Для этого воспользуемся следующей инструкцией:

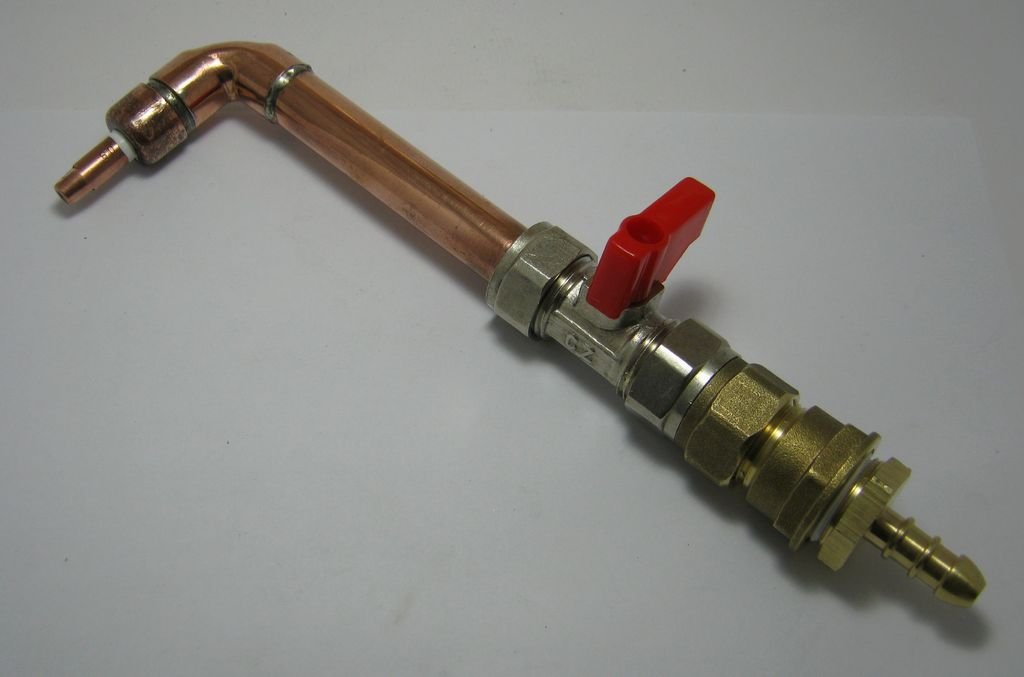

Фотографии из Для изготовления горелки можно взять медную трубу, например, от кондиционера диаметром 8 мм и длиной 10 см. После отрезания отрезка необходимой длины ее необходимо очистить от стружки изнутри и прочь. Мы также отрежем кусок трубки меньшего диаметра, длиной примерно 4 см. Чтобы сделать сопло горелки, вам нужно вырезать кусок иглы от медицинского шприца. Края иглы могут сглаживаться при надкусывании, поэтому рекомендуется очистить их напильником, а затем пройтись тонкой нитью. Конец медной трубки необходимо сжать плоскогубцами, чтобы зафиксировать иглу. Далее нужно обработать конец трубы фосфорной кислотой, припаять кусок толстой медной проволоки и пропаять щель в трубе. Если вы обрабатывали медную трубу фосфорной кислотой, нужно промыть эти пятна простой водой, чтобы избежать окисления. Далее припаиваем конец медной трубы как показано на фото. Чтобы было проще регулировать пламя, можно использовать болт М8. Для этого в начале толстой медной трубы просверлите отверстие под болт, с помощью которого можно регулировать интенсивность пламени. Для надежности можно усилить соединение металлической гайкой. Чтобы не держать конфорку в руках, можно ее защитить. Для этого нужно сделать на фонарике две петли из проволоки и сделать держатель для фонарика. Чтобы сделать штатив, нужно взять небольшой кусок толстой фанеры, просверлить в его краю отверстие и вставить кусок толстой медной проволоки. Опора горелки готова. Горелка в сборе с полностью затянутым болтом дает минимальное пламя, и если вы откроете подачу воздуха, пламя может гореть с большей интенсивностью. Не боясь получить ожог, можно взять горелку в руки Шаг 1 — подготовить трубку для горелки Шаг 2 — сделать насадку из медицинской иглы Шаг 3 — соединить трубку проводом Шаг 4 — соединить два куска меди трубка Шаг 5 — вставьте регулировочный болт Шаг 6 — проверьте настройку устройства Шаг 7 — сделайте штатив для горелки Шаг 8 — проверьте работоспособность устройства

Теперь вы знаете, как построить газовую горелку своими руками и что для этого нужно. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы поговорим чуть ниже.

Правила безопасной эксплуатации оборудования

При неправильном использовании газобаллонное оборудование может стать источником серьезного взрыва или пожара.

При проведении сварочных работ в обязательном порядке использовать средства индивидуальной защиты: защитные очки, перчатки, специальную обувь.

Перед началом работ необходимо внимательно осмотреть оборудование на предмет повреждений. Если оборудование загрязнилось, обязательно удалите грязь

работать с баллонами с пропаном можно только в хорошо проветриваемых помещениях, при этом температура воздуха не должна быть ниже 0 ° С.

Абсолютно запрещено:

Работайте возле открытого огня.
Во время работы держите бутылку под наклоном.
Поставьте корабли на солнце.
Работу проводить, не меняя.
Нагрейте редуктор на открытом огне.

Также, почувствовав запах газа, необходимо немедленно прекратить работу и закрыть вентиль на баллоне. Также рекомендуем ознакомиться с основными причинами взрыва газовых баллонов.

Работая без средств индивидуальной защиты, можно получить ожог, причем не только от открытого огня, но и от случайного контакта с горячими частями.

Если рассмотренные самодельные конфорки вам не подходят, рекомендуем ознакомиться с другими вариантами изготовления полезных самоделок, обсуждаемыми в наших статьях, — паяльной горелкой и горелкой для банной печи.

Выводы и полезные видео по теме

В видео пойдет речь о том, как самому сделать пропановую газовую горелку:

Имея под рукой небольшой запас инструментов, схему газовой горелки и необходимые материалы, любой домашний мастер сможет собрать пропановую горелку. При этом важно соблюдать правила пожарной безопасности и использовать только качественные материалы, разрешенные к применению в системе бытового газоснабжения. Но если вы не уверены в своих силах, лучше купить такое устройство в магазине.

Если вам предстояло собрать пропановую горелку самостоятельно, поделитесь своими знаниями с нашими читателями, расскажите, какой вариант вы выбрали. Почему его выбрали и возникли ли трудности в процессе работы. Возможно, у вас есть схема устройства и фото готового самодельного изделия — приложите наглядную информацию в обсуждении материала.
